力林科技PD电源与背光驱动完整解决方案介绍
11月23日，2022（冬季）USB PD&Type-C 亚洲大会改为线上直播形式，此次大会邀请到了数位 USB PD 快充行业的技术专家和 USB PD 快充资深从业人员，分别来自茂睿芯、晶丰明源、宝砾微、华源、力林、钰泰、东科，他们将为大家分享最新的快充技术干货，帮助电源企业抓住新的市场增长点，加快新品上市，抢占市场先机。
力林科技股份有限公司 市场营销处资深经理 邱弘志先生发表了《力林科技PD电源与背光驱动完整解决方案》主题演讲，力林科技是台达电集团下的芯片设计公司，主要负责AC/DC电源与协议营销的工作。
![]()
力林科技于2009年成立，主要产品为电源芯片，模拟芯片和混合讯号芯片。
![]()

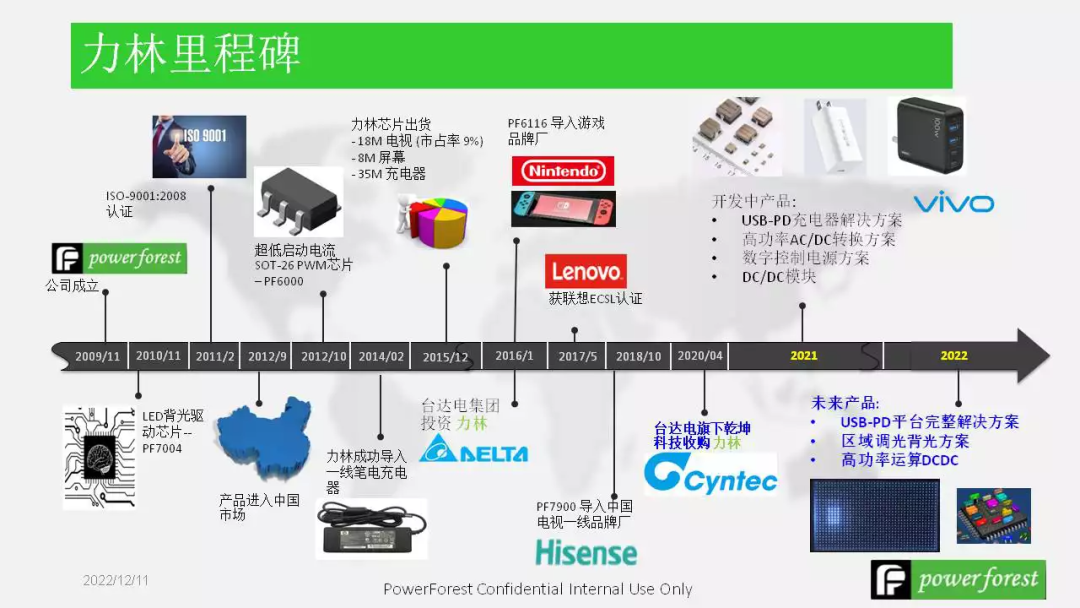

力林科技在2010年推出了8通道LED背光驱动芯片PF7004，2012年进入中国市场，并推出了PF6000 PWM芯片。2014年，控制器芯片成功导入HP笔记本充电器，2016年获得台达电集团投资，同年PF6116导入任天堂游戏机中。2017年获得联想ECSL认证，2018年PF7900导入海信品牌，2020年4月，台达电旗下乾坤科技收购力林。
2021年开始开发USB-PD充电器解决方案，高功率AC/DC解决方案，数字控制电源方案和DC/DC模块，未来还将开发USB-PD平台完整解决方案，区域调光背光方案和高功率DCDC。
![]()

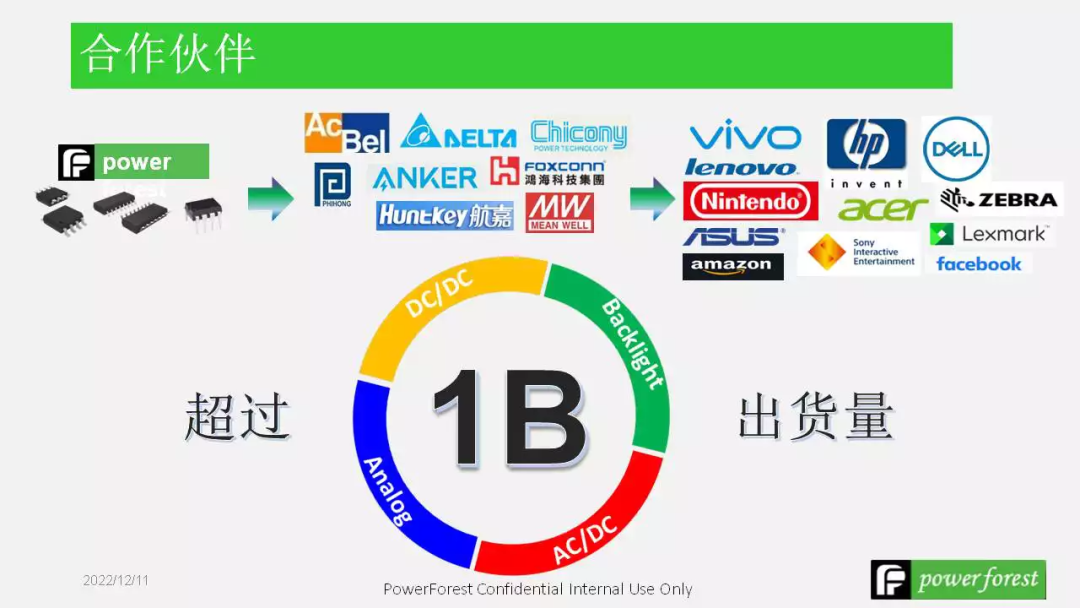

力林出货量目前已经超过10亿颗出货量，客户包括笔记本前三品牌DELL，HP，LENOVO，ASUS，任天堂等知名厂商。
![]()

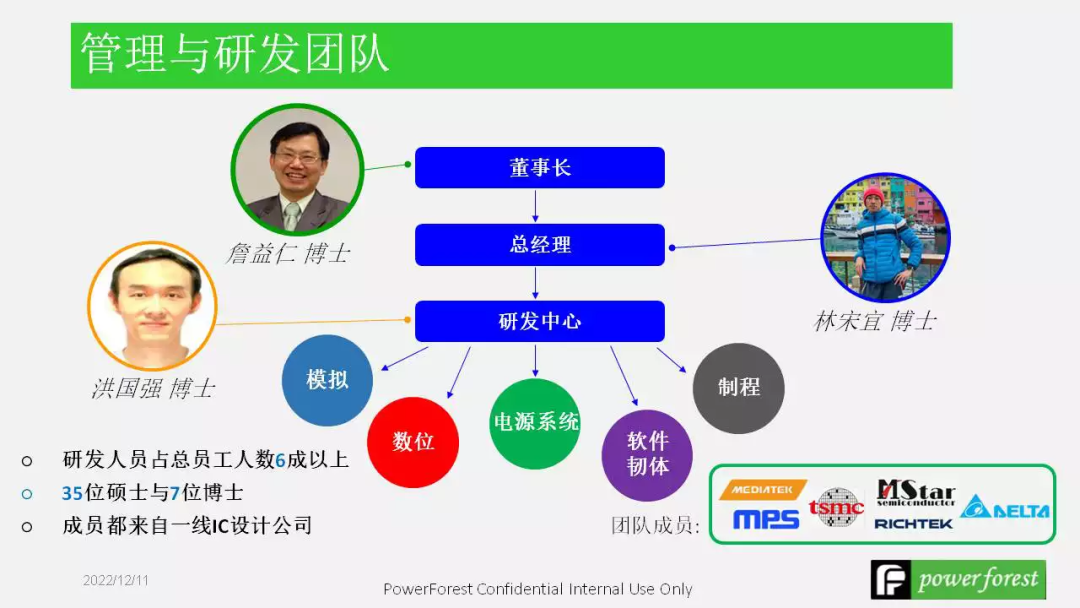

力林科技董事长是詹益仁博士，总经理是林宋宜博士，研发人员占总员工人数6成以上，团队拥有35位硕士和7位博士。
![]()
首先开始的是力林科技电源解决方案介绍。随着USB PD从3.0升级到3.1，输出功率从20V5A，100W提升到28V5A，140W。未来还将提升到48V 5A，240W，并且需要满足调节电压的需求。75W为是否需要PFC的分界线。
![]()
适配器可以分成四个部分，分别是PFC，初级控制器，同步整流控制器和协议芯片，下面就从这四个方面进行介绍。
![]()

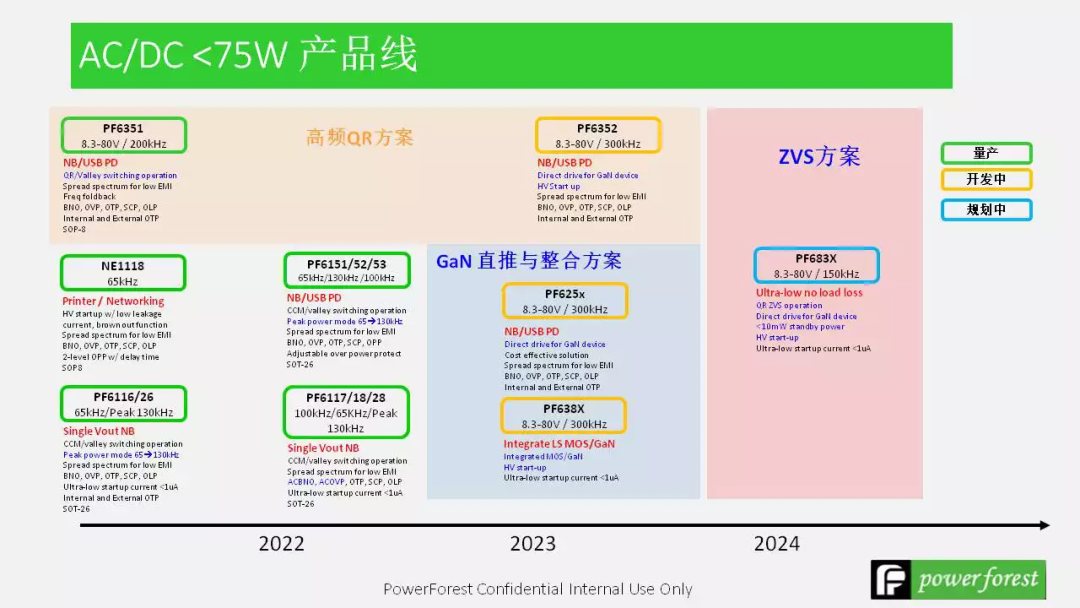

对于小于75W的AC/DC方案，力林PF6116/6117针对单电压设计，频率支持65K/100K，并且具有升频方案，防止变压器饱和。NE1118支持高压启动，具有较低的待机功耗，适用于打印机方案。PF6151/52/53是针对PD充电器的解决方案，切换频率为65K/130K/100K。VCC耐压为85V，适应PD宽电压应用。
PF6351为纯QR控制器，支持200KHz开关频率，在不同的输入电压下有更准确的电流控制，应对LPS应用。VCC耐压为80V，适合PD宽电压需求。
![]()

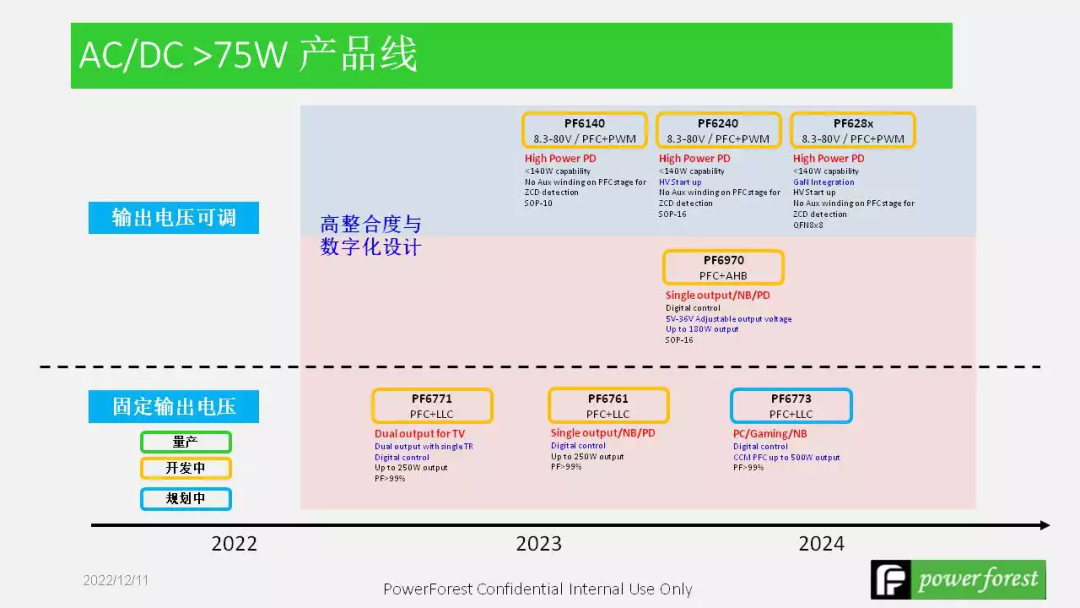

下面是大于75W的AC/DC解决方案，分为PFC+反激，PFC+AHB和PFC+LLC三款不同的电路架构，其中PF6140采用SOPP10封装，PF6240支持高压启动，合封氮化镓的芯片已经在开发中。PF6970是一颗宽电压输出的二合一控制器，采用数字控制，为PFC+AHB架构。
对应更大功率的固定电压输出，更加适合使用LLC电源，力林研发了PF6771，PF6761和PF6773三款PFC和LLC二合一控制器，均为数字控制。
![]()

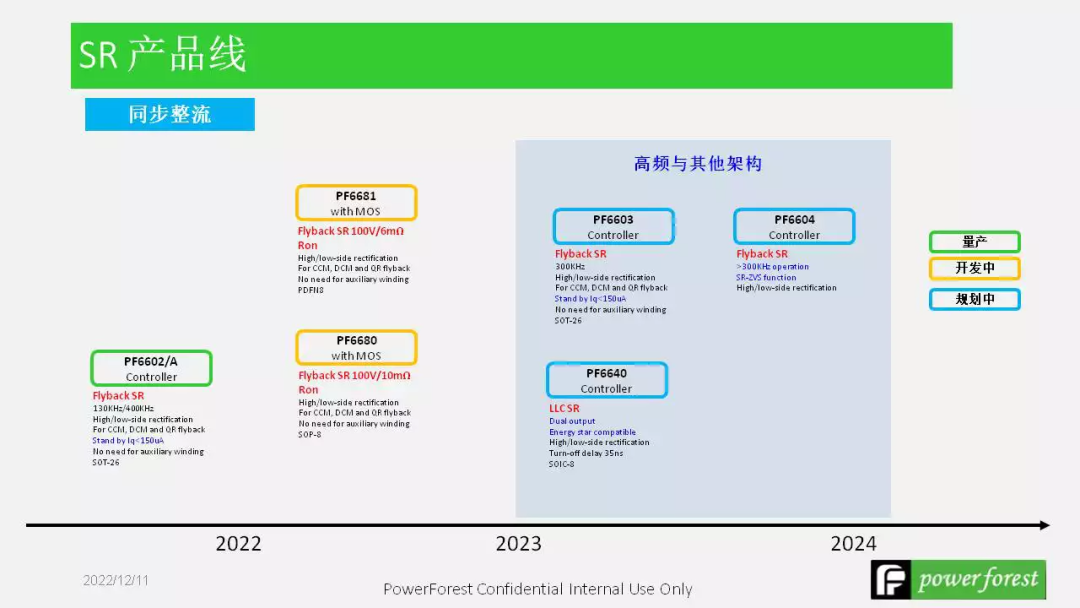

在同步整流方面，力林PF6602/A是一颗应用非常广泛的同步整流控制器，其中PF6602支持130KHz以内工作频率，PF6602A支持400KHz以内的工作频率。内部集成同步整流管的PF6680/1正在开发中，其中PF6680内置100V 10mΩ 同步整流管，适用于45W PD充电器，PF6681内置100V 6mΩ 同步整流管，适用于65W应用。
力林还规划了用于反激电源的PF6603/4同步整流控制器，用于LLC电源的PF6640同步整流控制器。
![]()

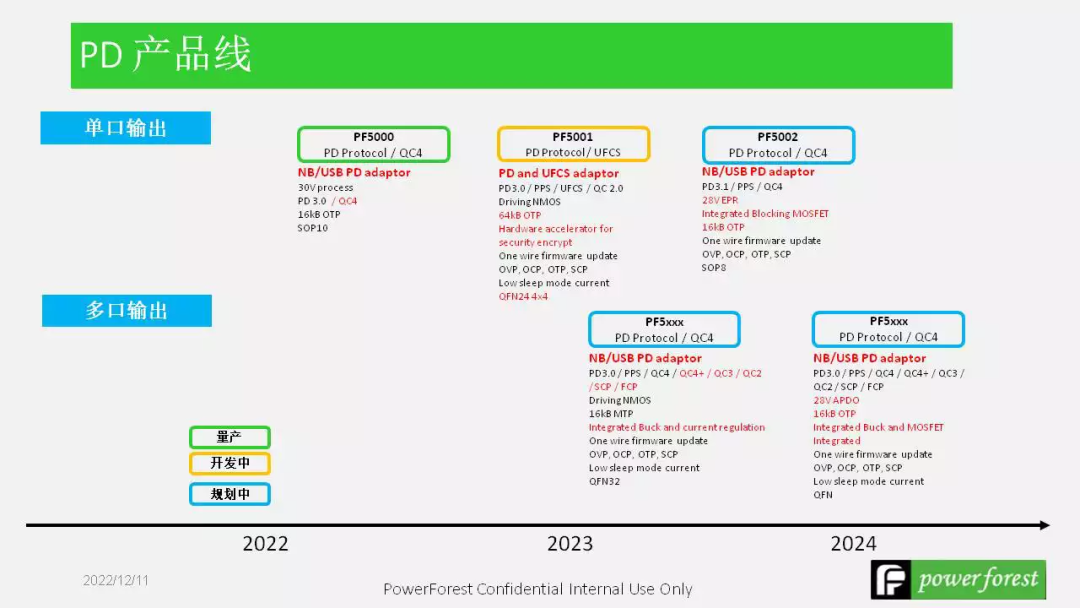

协议芯片方面，力林推出了PF5000，支持PD3.0，内置16K OTP存储器，采用SOP10封装。PF5001正在开发中，支持PD和UFCS快充，芯片内置硬件加速用于解密。针对多口快充应用，力林PF5002，支持28V EPR电压档位，内部集成VBUS开关管，采用SOP8封装。
![]()

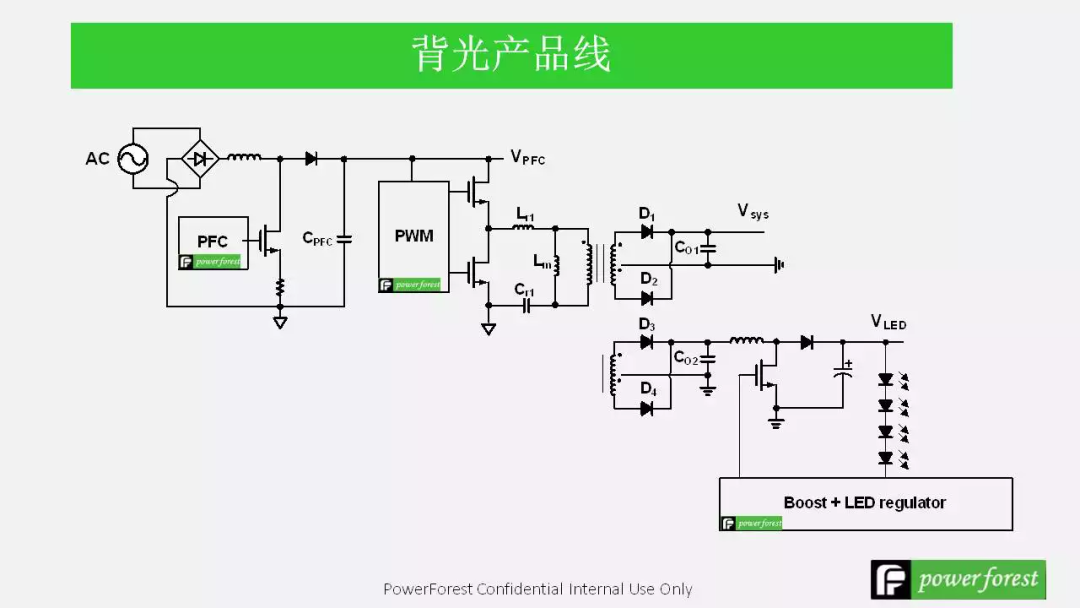

对于液晶显示器和电视机来说，背光是必不可少的一环。以电视机背光架构为例，变压器次级为两组绕组，其中一组为系统供电，另一组为LED背光供电。背光供电由BOOST升压来驱动LED，通过调光芯片来调节亮度。接下来来介绍背光升压和调光部分。
![]()
力林升压和调光整合芯片方案通过调节LED电流来实现调光，电流采样可以通过电流取样电阻或者对地的MOS管，进行电流调整。
通过所驱动的LED的功率不同，力林具有内置MOS和外挂MOS的升压LED驱动方案，可以满足电视机及显示器的背光驱动需求，支持PWM调光和线性调光，满足不同需求的设计。
![]()

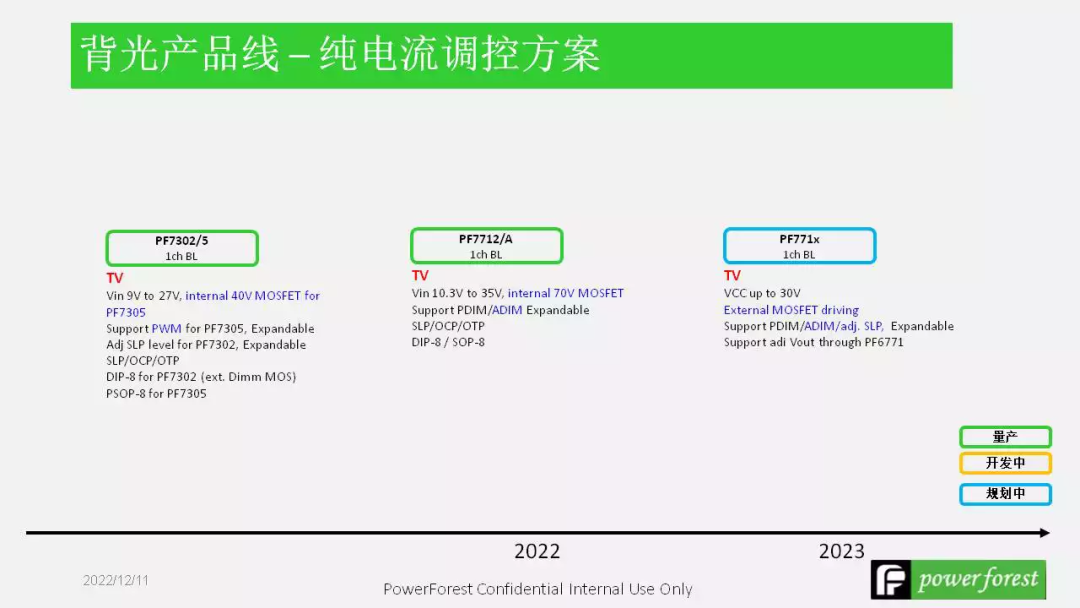

力林PF7302和7305支持PWM调光，PF7712是一颗支持模拟和PWM调光的调光芯片，内部集成调光MOS。
![]()
力林观察到，快充目前的发展趋势是追求更大的充电功率和更短的充电时间，现在的充电器支持短时间200W供电，笔记本也使用大功率充电来缩短充电时间。将来，显示器也将支持USB-C充电，支持65W充电功率，显示器的供电方案功率也需要提升。
充电器也逐渐的轻薄化，通过架构优化，实现高频开关，并且通过第三代半导体技术，提高开关频率，减小器件尺寸。未来电源接头与通讯协议都将得到统一，欧盟已经着手统一消费性电子产品充电接头，UFCS和USB-PD也将成为未来主流的充电协议。
