拆解报告：SAMSUNG三星Galaxy Watch5 LTE版 44mm
最早出现的智能手表，作为手机屏幕的扩展，还具备记步功能。但是作为手机的延伸，简单的功能已经无法满足人们的需求。手表作为一直佩戴的电子产品，心率检测和睡眠监测功能也被加入手表，为用户提供全天候的健康监测。
充电头网拿到了三星推出的一款智能手表Galaxy Watch5 LTE版 44mm，这款手表为晴空海岸配色，支持E-SIM卡，内置多种实用程序，相当于手机的功能延伸。这款手表还采用无线充电，密封性提升，具有更好的防水效果。下面充电头网就带来这款手表的拆解，一起看看内部的设计。
此前充电头网已经到三星Galaxy Watch5系列原装无线充电器进行了详细拆解，欢迎查阅。
三星Galaxy Watch5 LTE版开箱

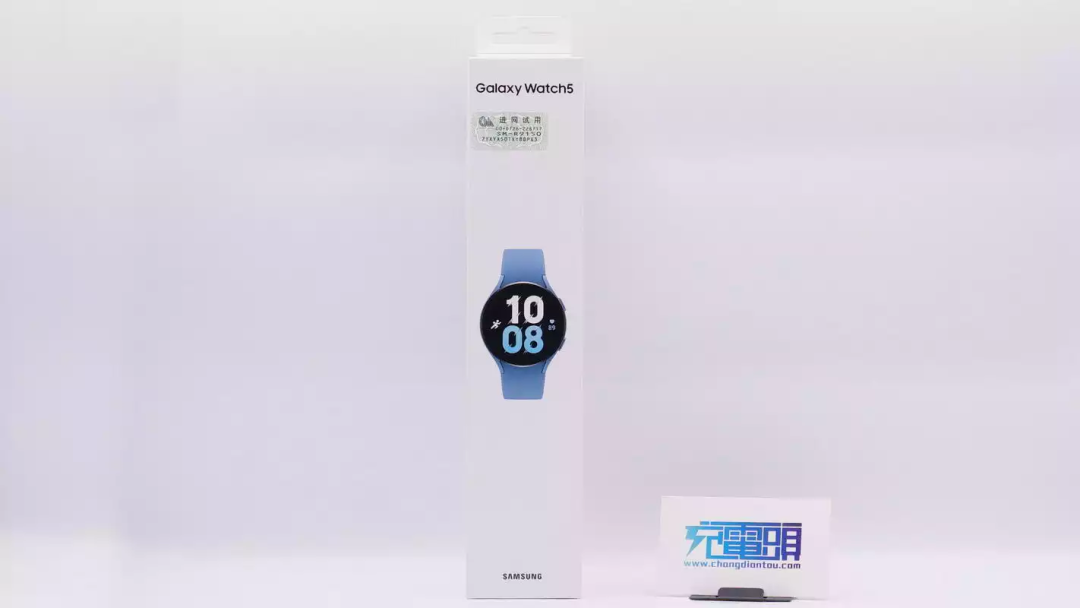

包装盒正面印有SAMSUNG品牌、Galaxy Watch5以及手表外观图。
此次拆解的这款手表是LTE版，44mm大表盘。
背面印有商家信息，产品型号为SM-R9150，晴空海岸配色。

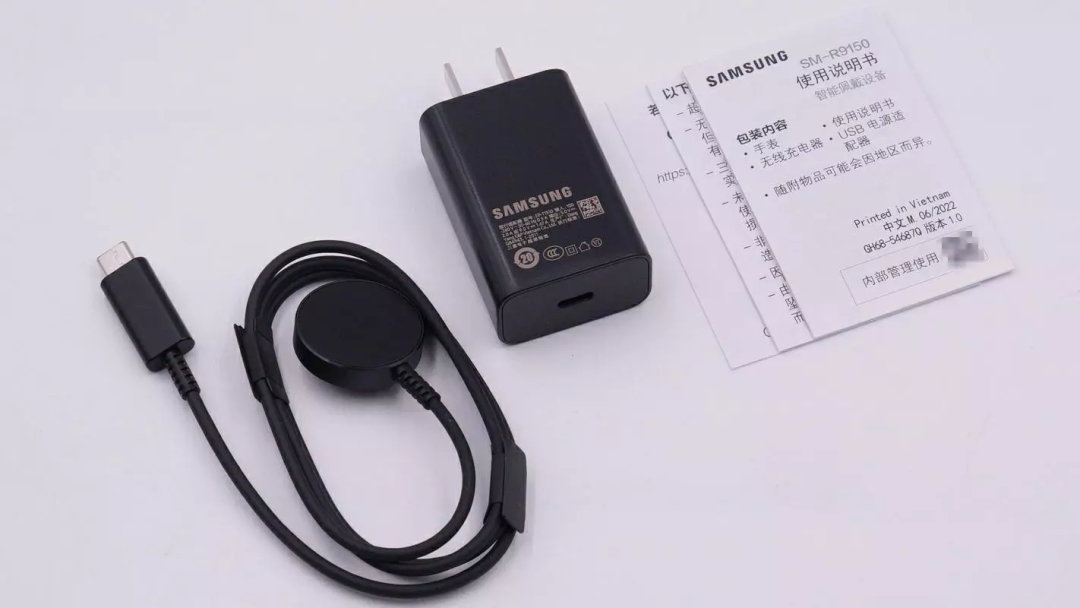

除手表外，包装内还有充电器、磁吸无线充电器以及使用说明书等。

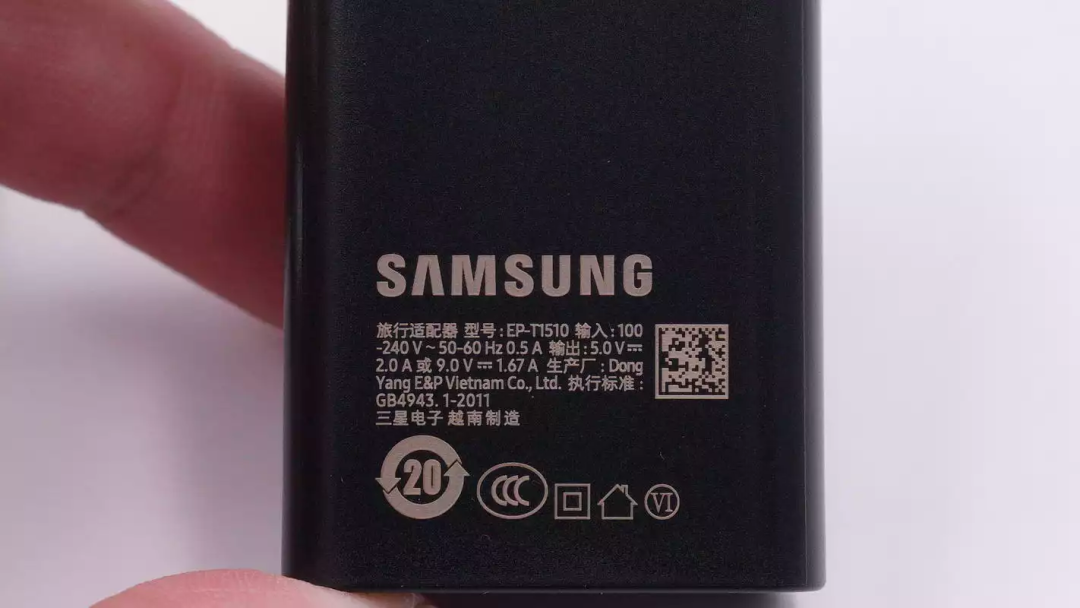

充电器型号为EP-T1510，支持100-240V~50/60Hz 0.5A输入，以及5V2A或9V1.67A输出，通过了CCC认证。

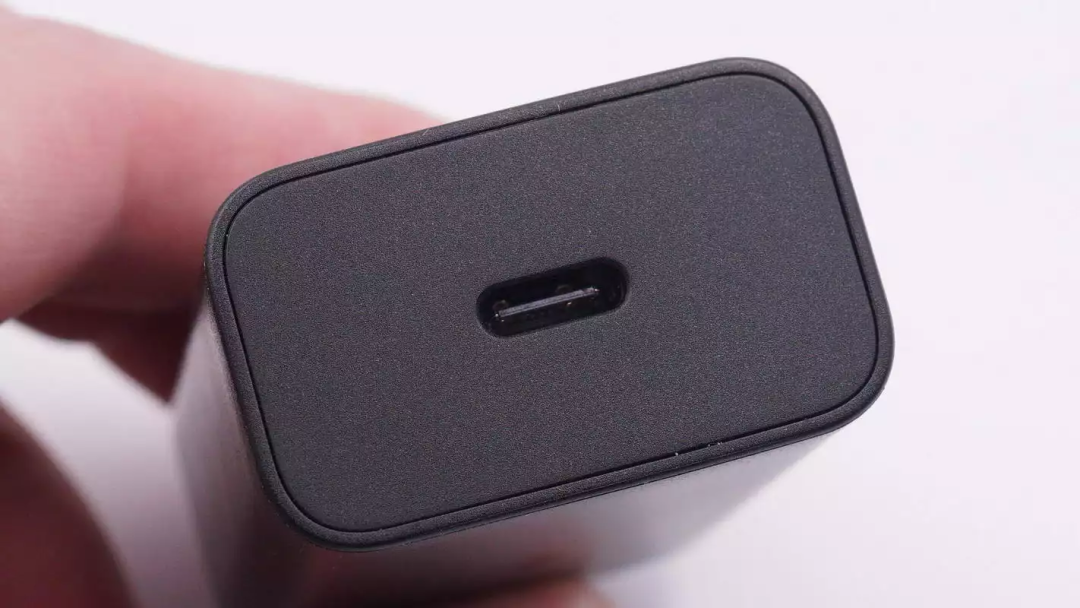

充电器输出端配备USB-C接口。

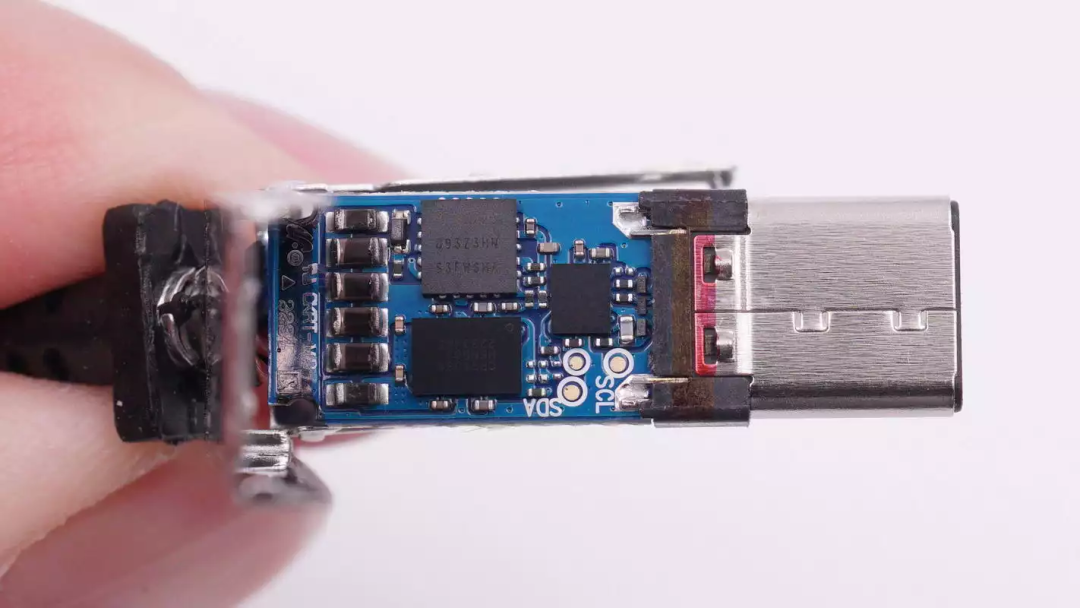

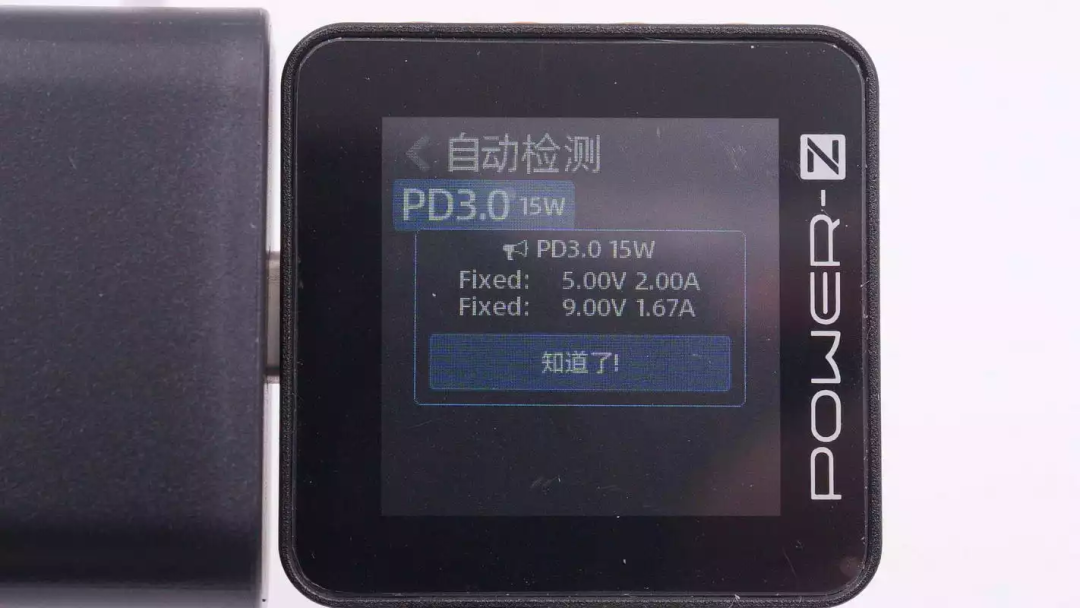

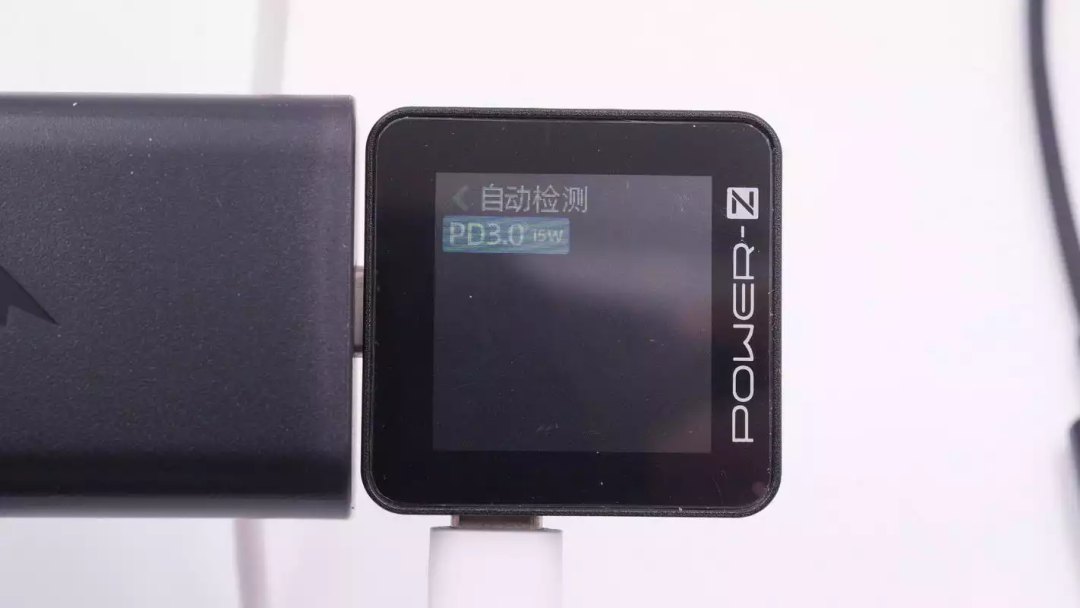

使用ChargerLAB POWER-Z KM002C测得充电器支持PD3.0充电协议。
并且PDO报文显示具备5V2A、9V1.67A两组固定电压档位。

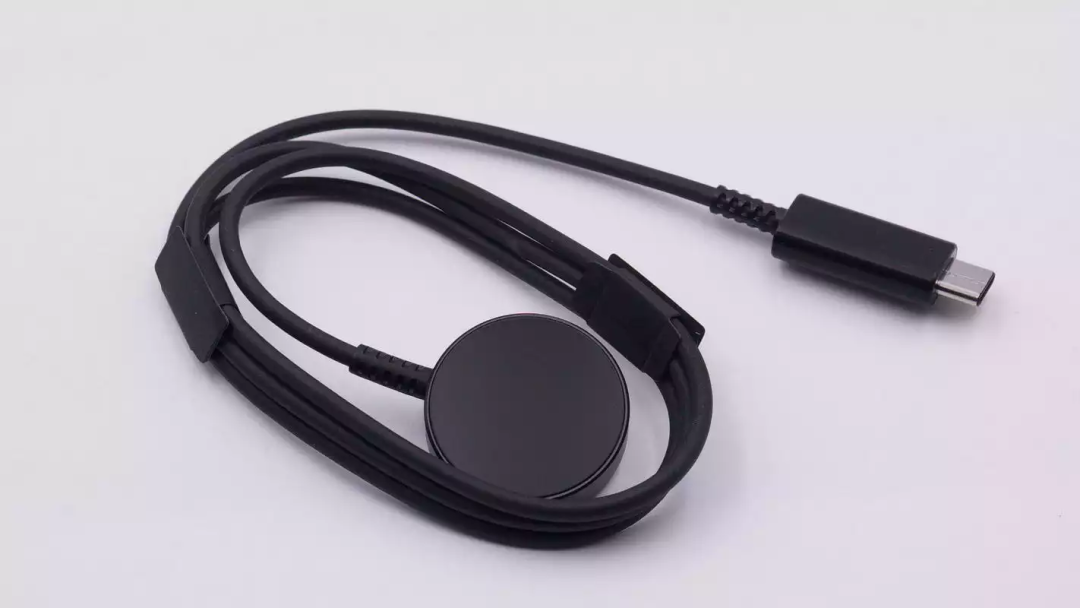

三星Galaxy Watch5系列标配的磁吸无线充电器相同，此前充电头网已经做过详细拆解。
三星Galaxy Watch5 LTE版有哥特太空、晴空海岸、云雾冰川三种配色可选，实际上是表带以及表盘侧身框颜色的区别。

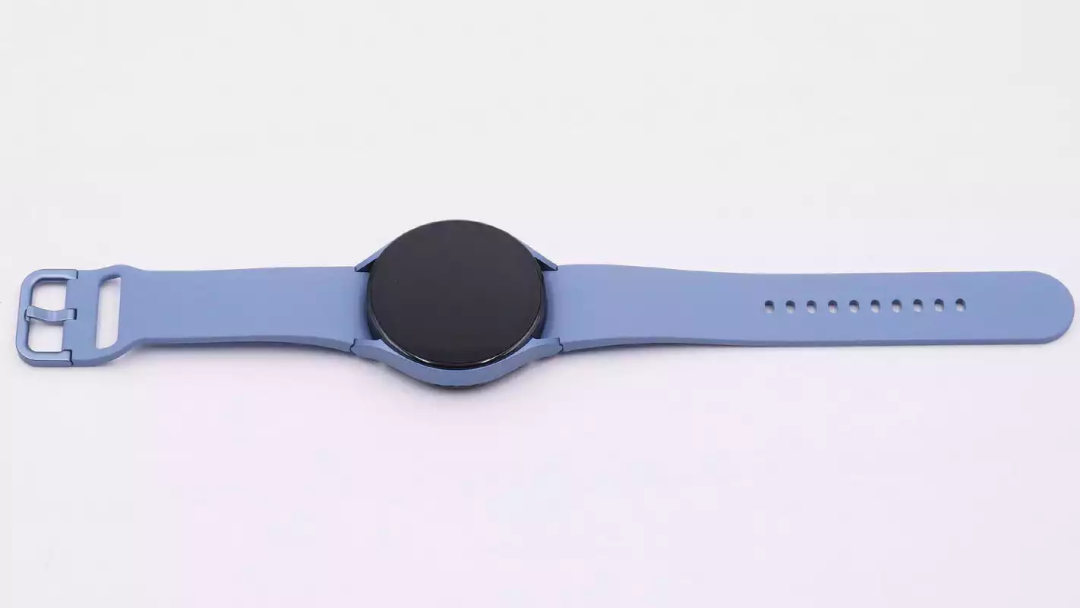

手表整体一览，延续了Galaxy Watch系列经典外观设计。

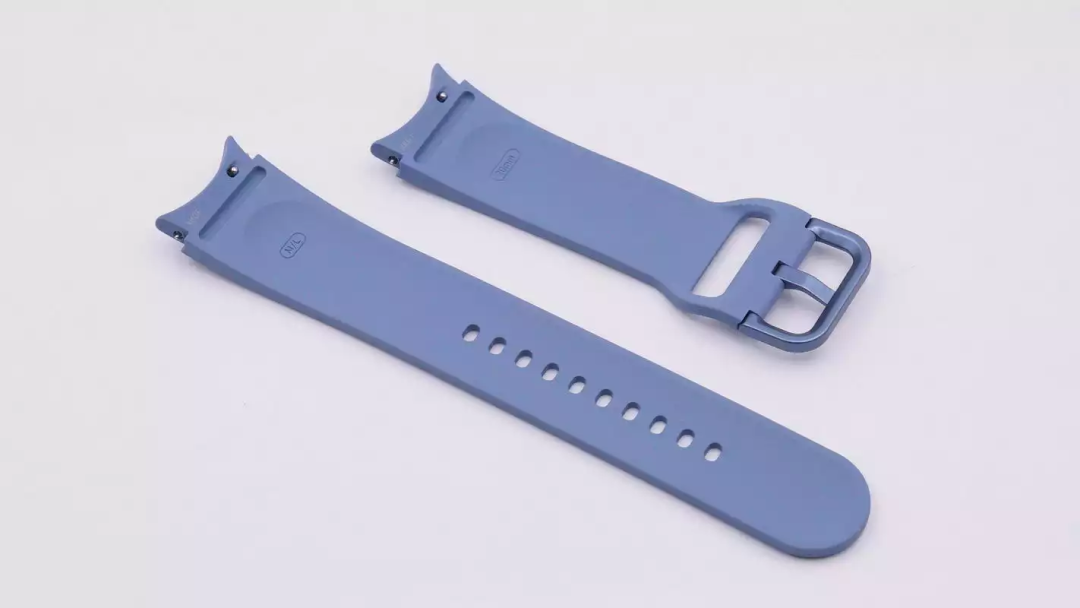

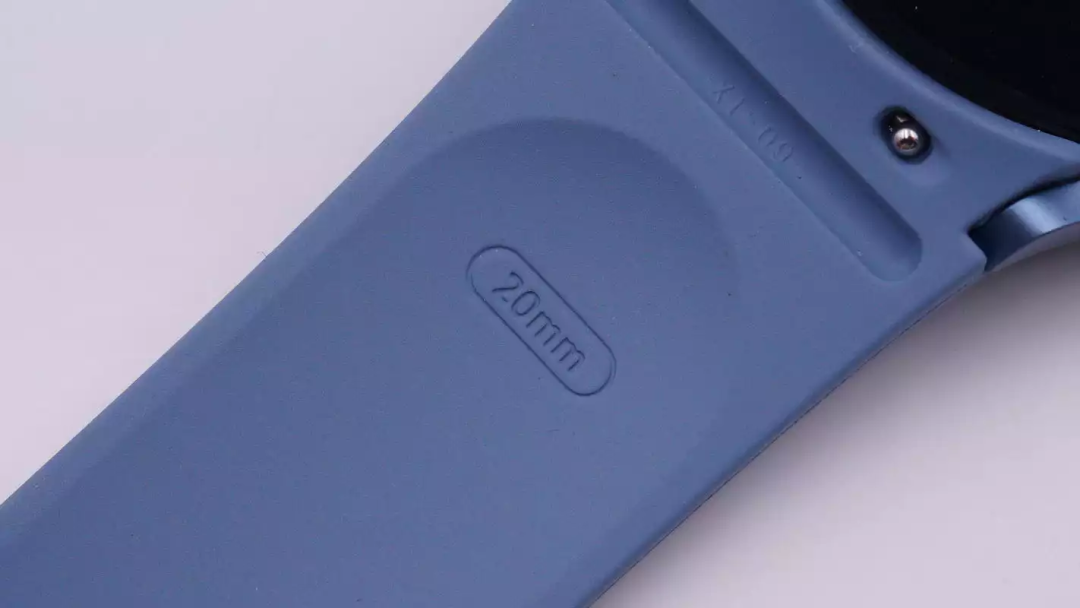

表带内侧压印20mm标识，表明了表带连接表耳处的宽度，方便用户在更换表带时选择合适规格。

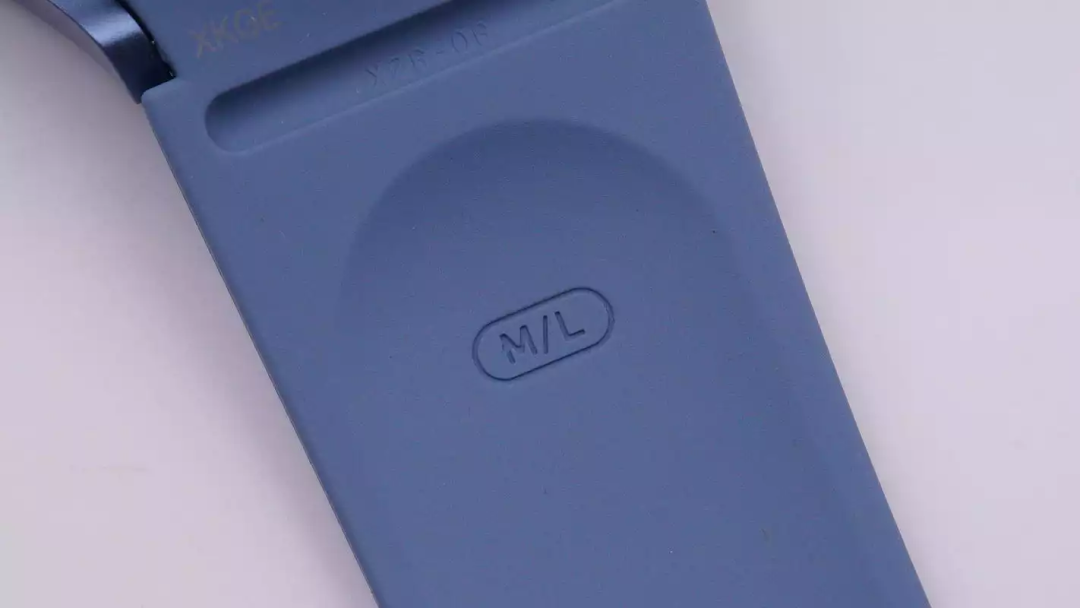

另一段有M/L标识，表明适合160-245mm腕围的用户。

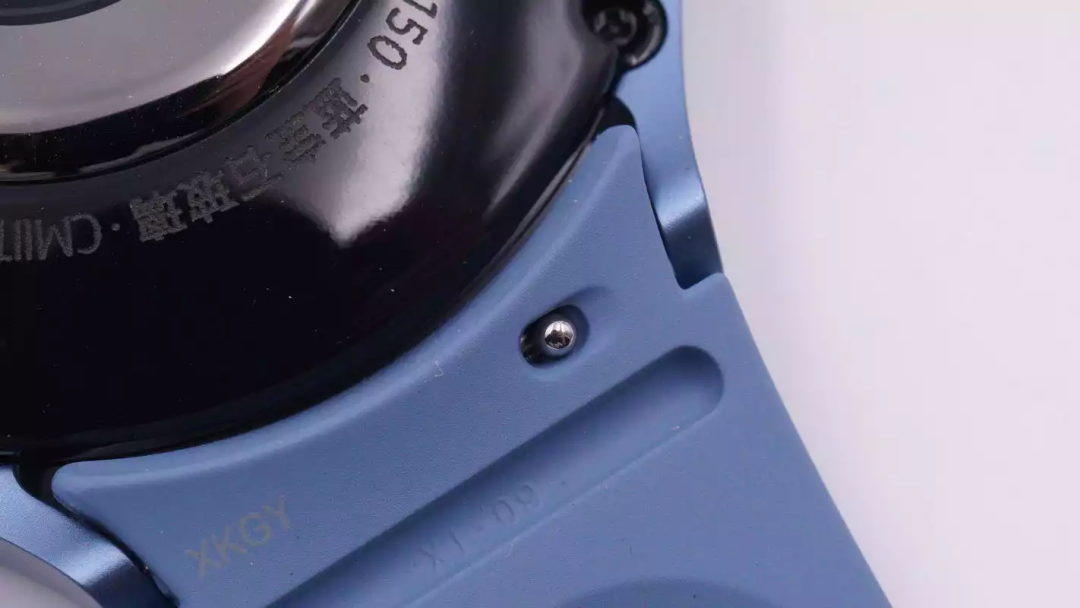

表带上设有端子，通过滑动即可实现表带与表盘分离。
表带可拆卸设计可以方便用户随时进行更换，十分灵活。并且三星官方商城提供金属表带、Maggie/Lisa/Marge/Bart Simpson表带、R2-D2™表带、Future Gen表带等款式选择。

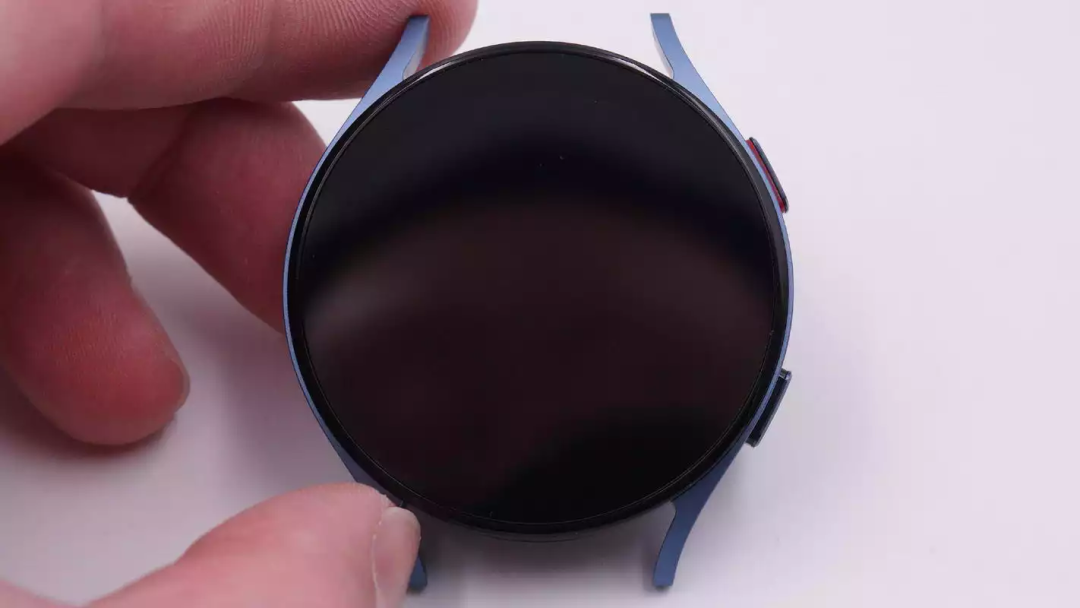

表盘显示屏镜面采用优质蓝宝石玻璃材质制成，抗划痕能力提高了1.6倍，同时防水性优异，持久耐用。
主屏幕键（电源键）特写，按键下方由醒目红色做衬托。

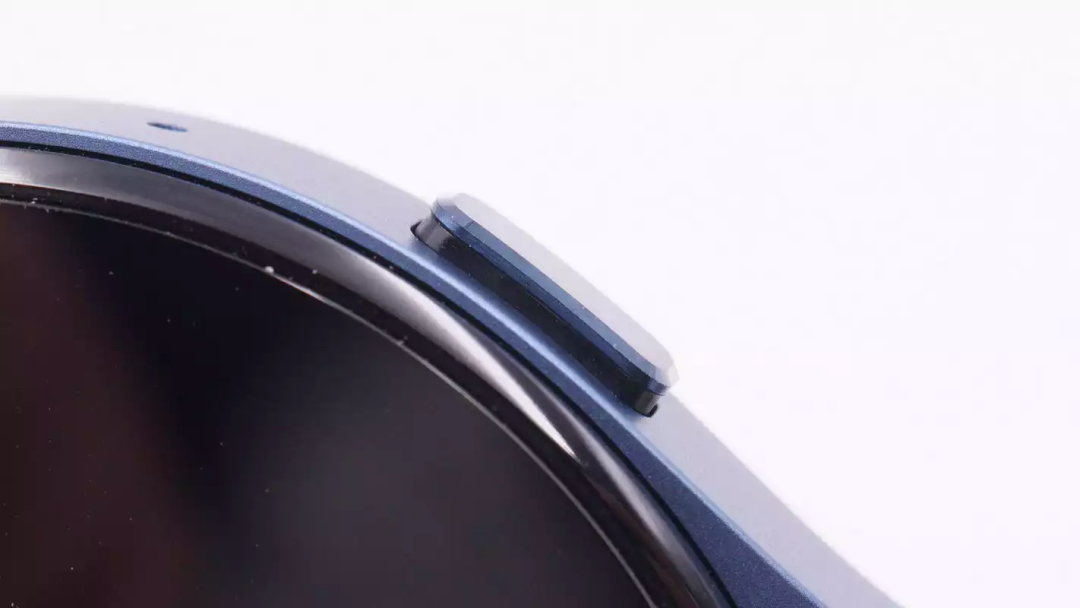

返回键特写，红黑双色区别设计，方便用户使用。

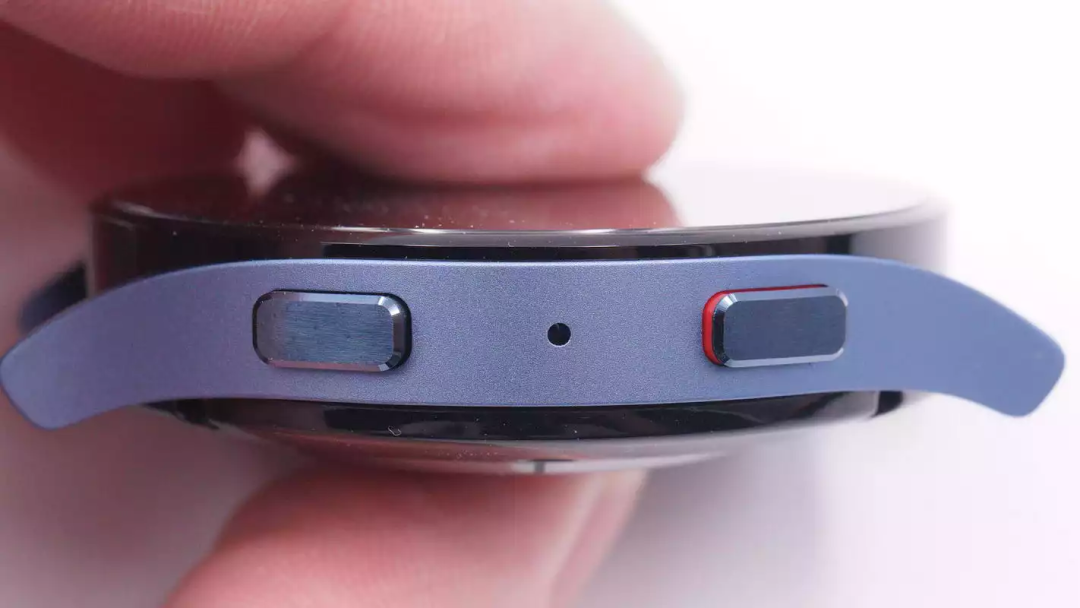

两个功能键边缘倒角亮面处理，之间的圆孔是话筒拾音孔。

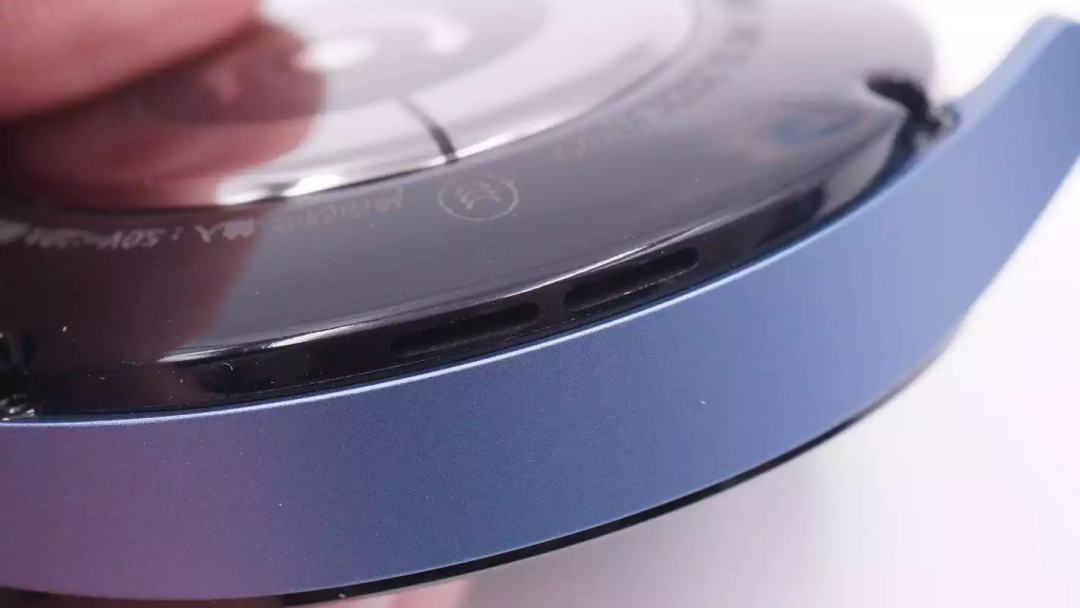

另一侧设有扬声器孔。
表耳端设有气压传感器。

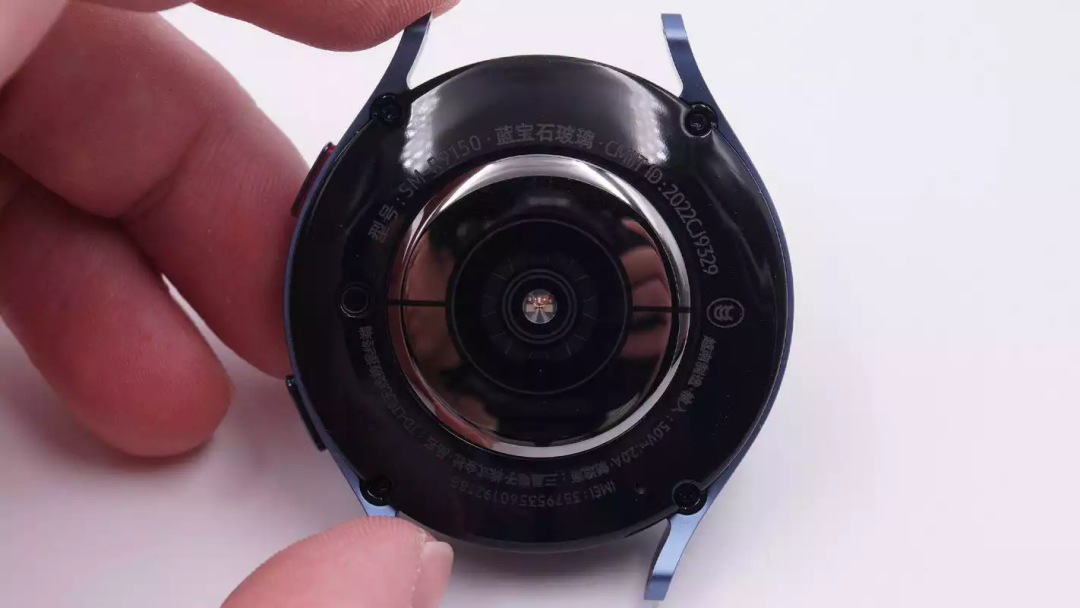

手表后盖通过四颗Y型防拆螺丝固定，外壳上有一圈的产品信息。

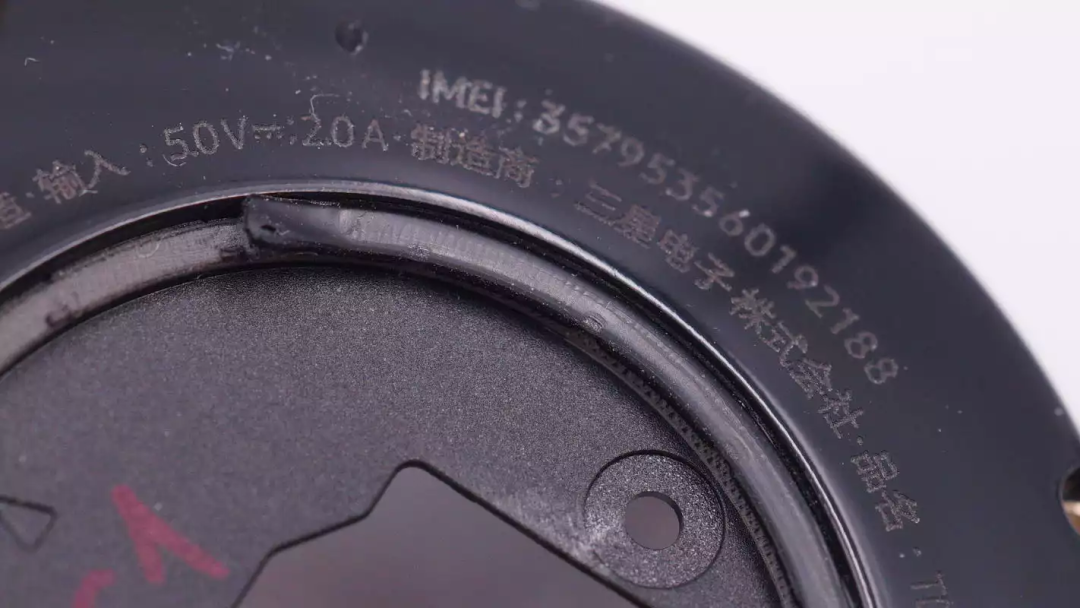

产品型号为SM-R9150，支持5V2A输入，制造商三星电子株式会社，通过了CCC认证。
红外温度传感器特写，开窗设计。

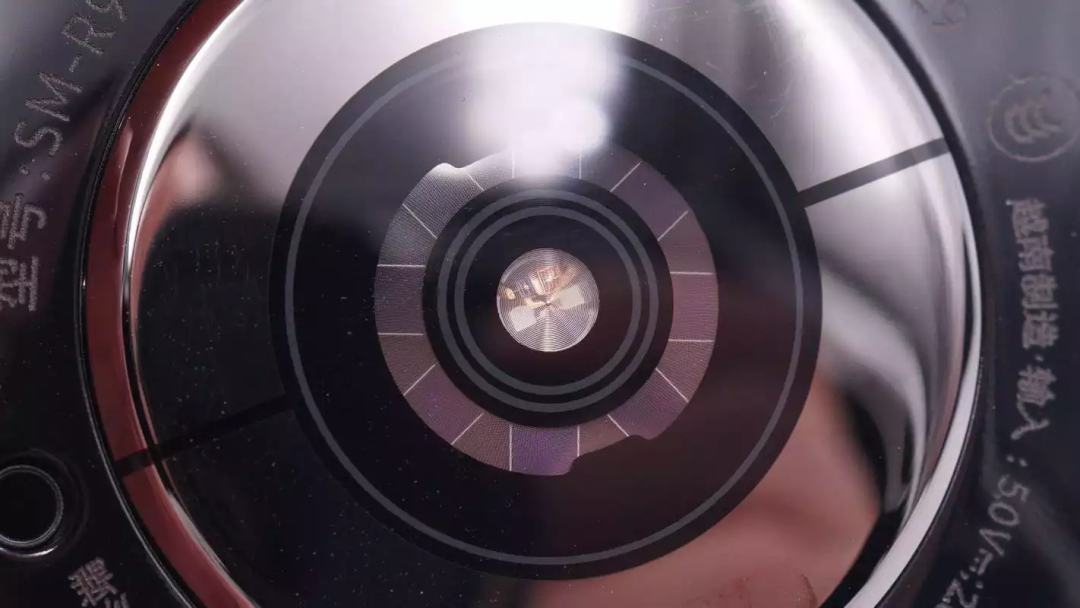

中心光学心率传感器特写。

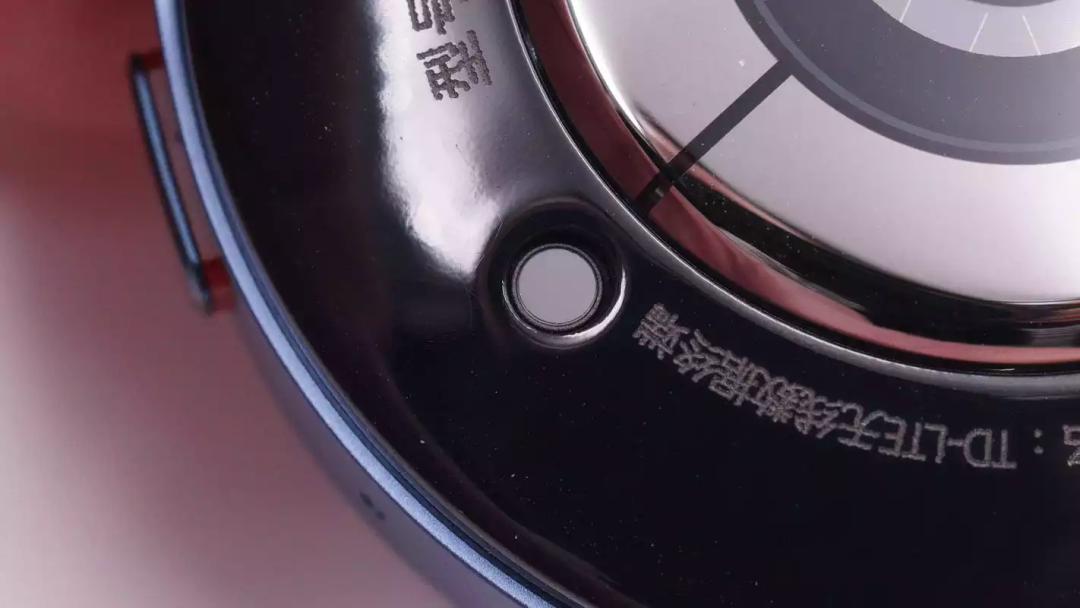

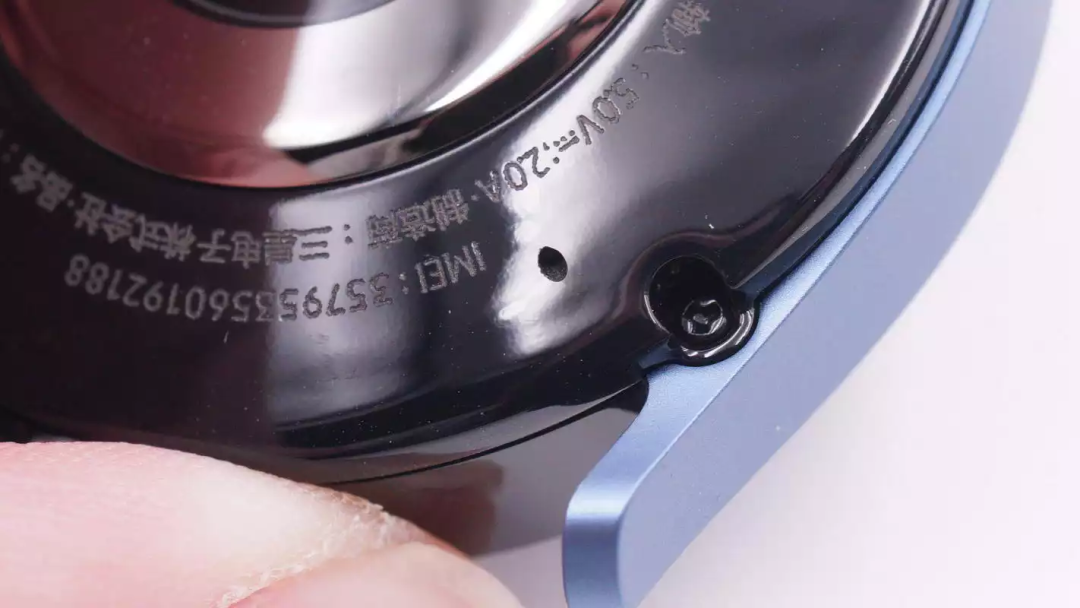

背面右下角还设有一个卸压孔。

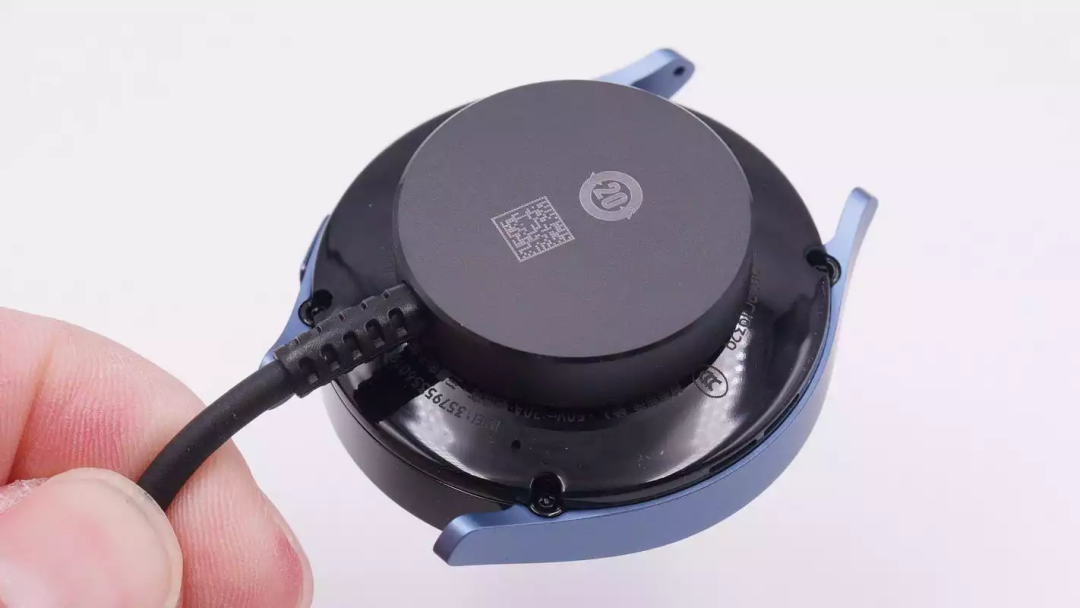

附带的无线充电器可以将不带表带的表盘吸附起不掉落，吸附力不错。
使用附带的充电套装给手表进行无线充电，使用ChargerLAB POWER-Z KM002C测得充电器输出功率为5.14V 0.31A 1.61W。

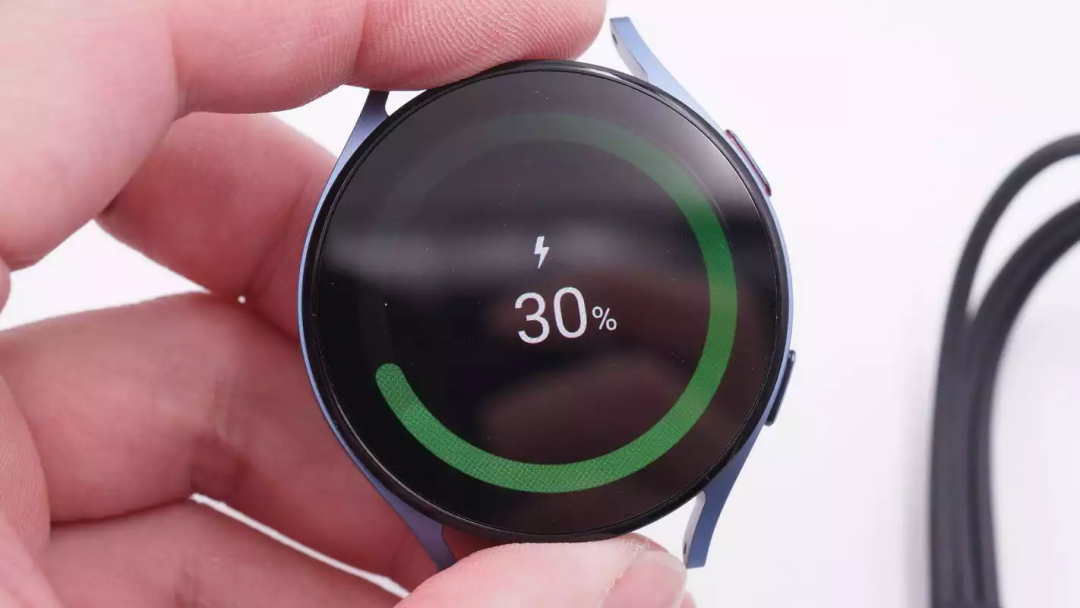

充电时手表上会有显示电量的充电动画。
三星Galaxy Watch5 LTE版拆解
看完了三星Galaxy Watch5 LTE版本的开箱和展示后，下面就进行拆解，看看内部的用料和设计。
首先拧开固定手表后盖的四颗固定螺丝，打开手表后盖。
后盖边缘固定胶圈，与外壳接触密封防水。

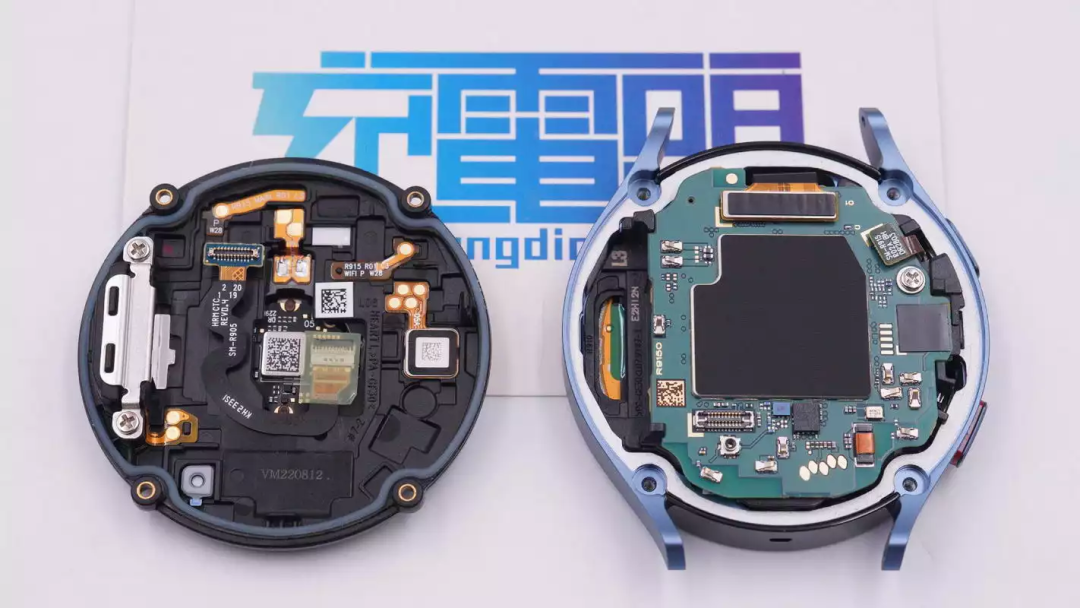

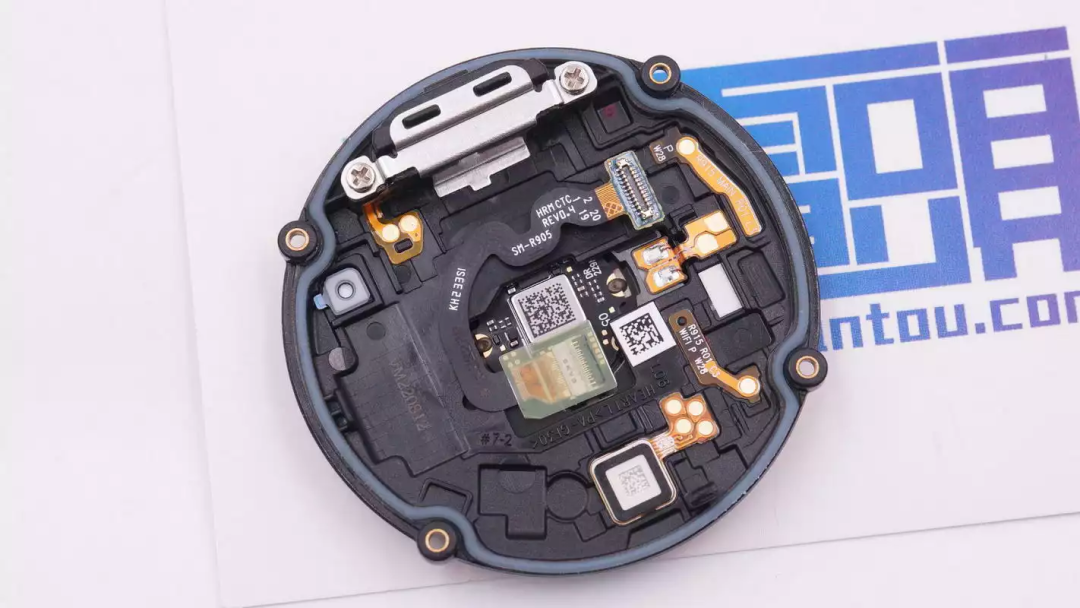

手表后盖内部固定扬声器，心率检测模块，无线充电线圈，天线。
半透明密封胶圈特写，用于手表后盖与壳体的密封。

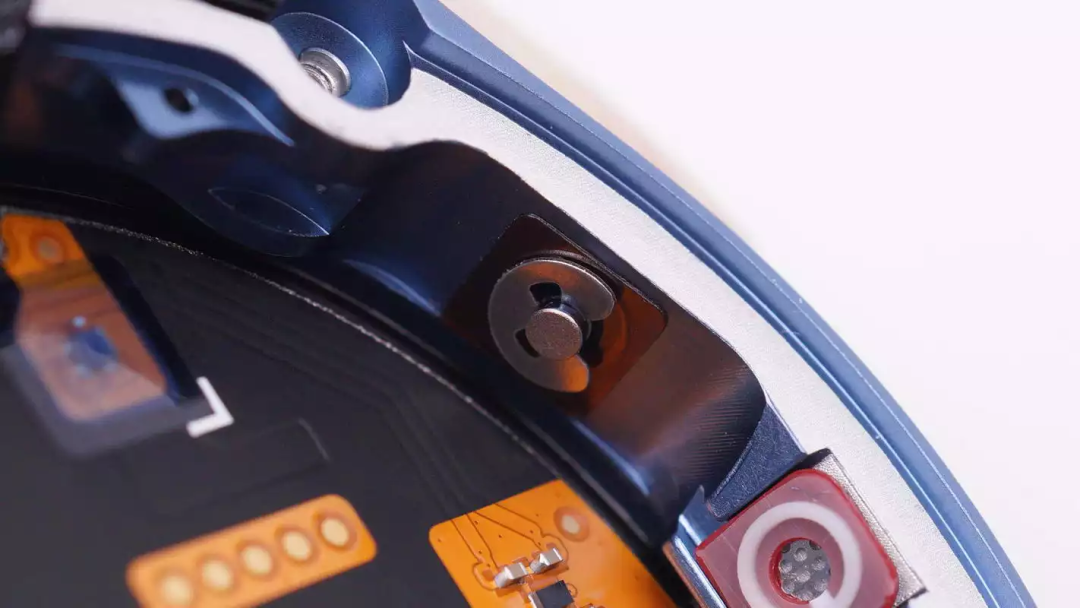

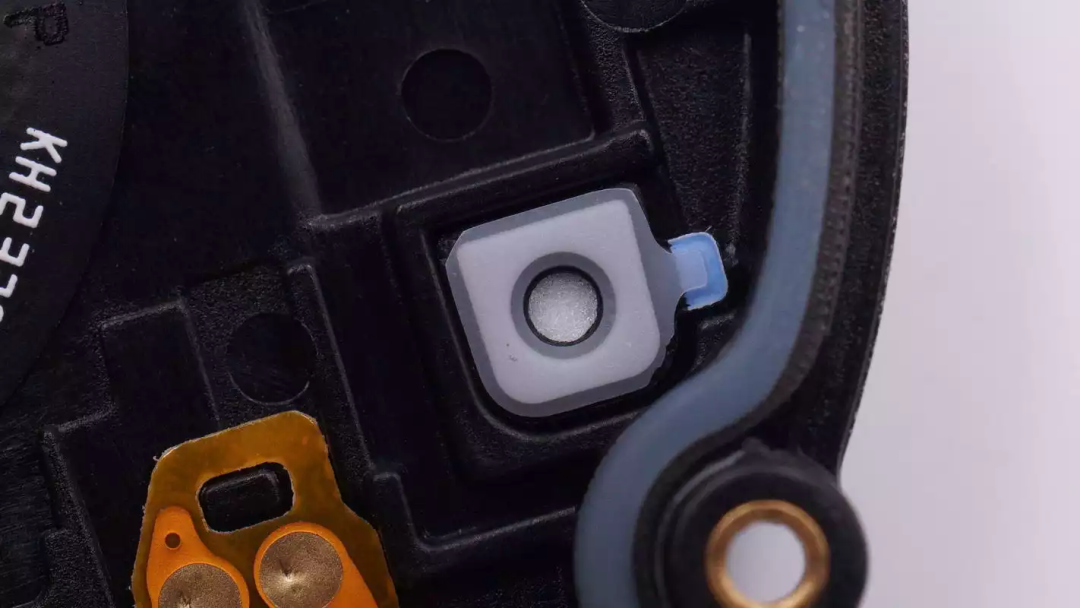

外壳内部用于平衡气压的开孔。

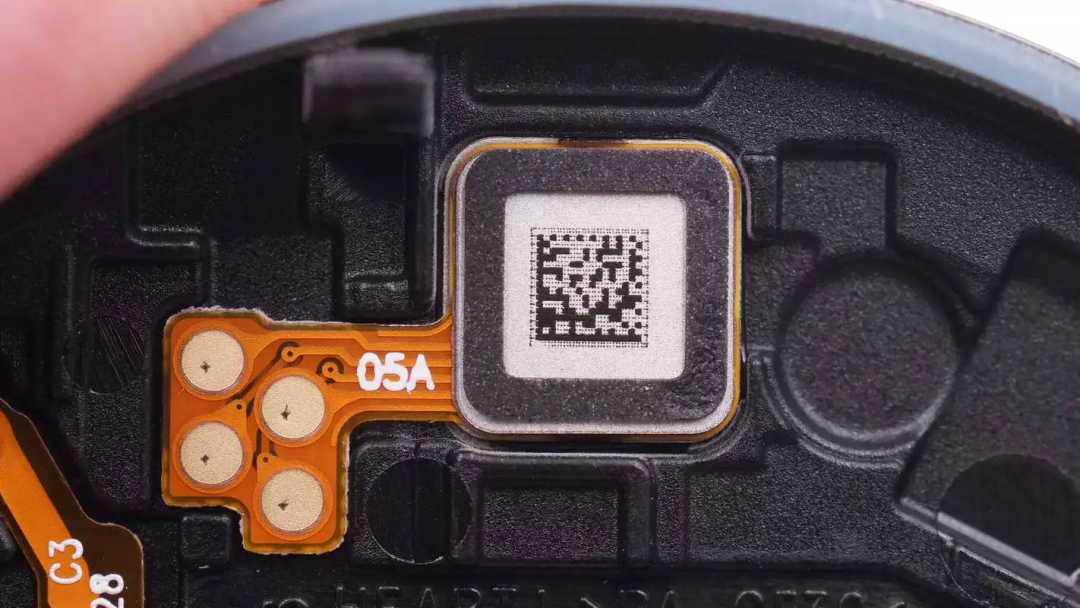

用于检测体温的红外温度传感器，背面贴有二维码。

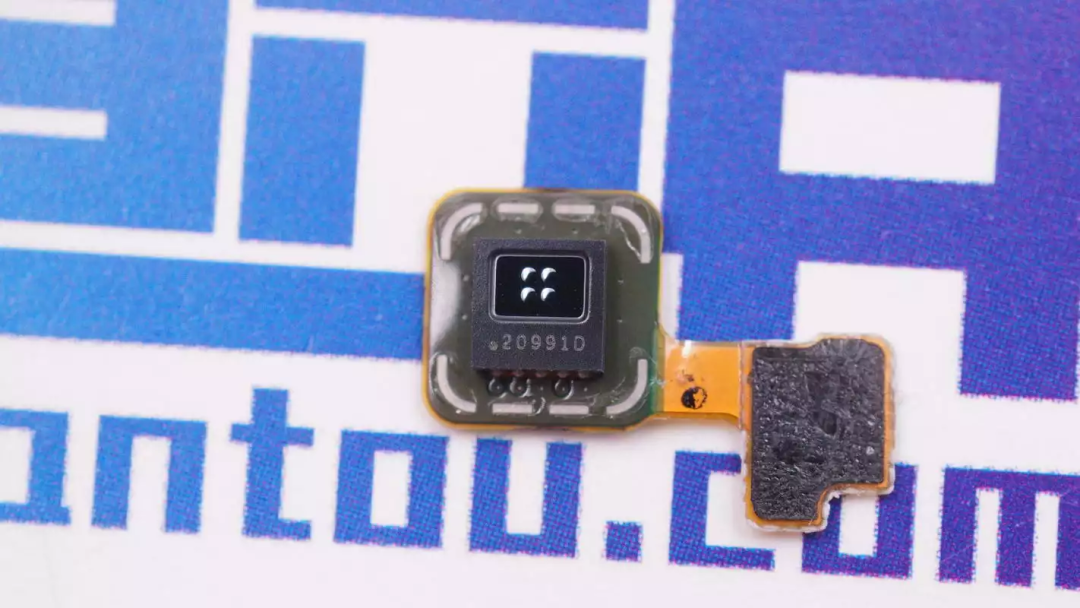

红外温度传感器芯片特写。

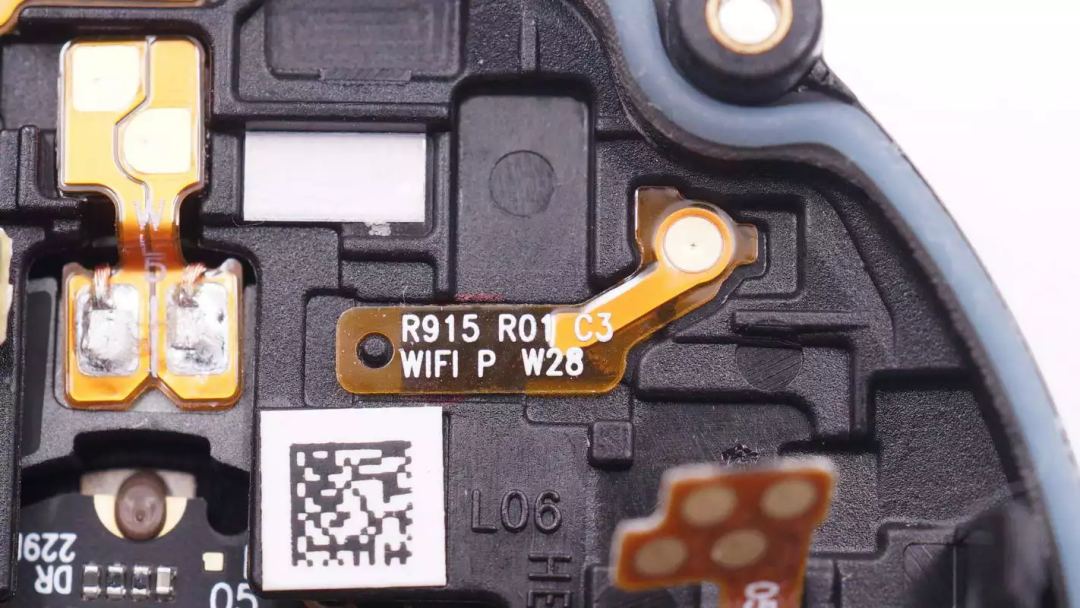

贴片WiFi天线特写。
主天线特写，下方是无线充电线圈的触点。
取出手表底部的心率识别模组。
心率识别模组通过密封胶固定在手表后盖上。
在金属盖板下面是手表的扬声器。

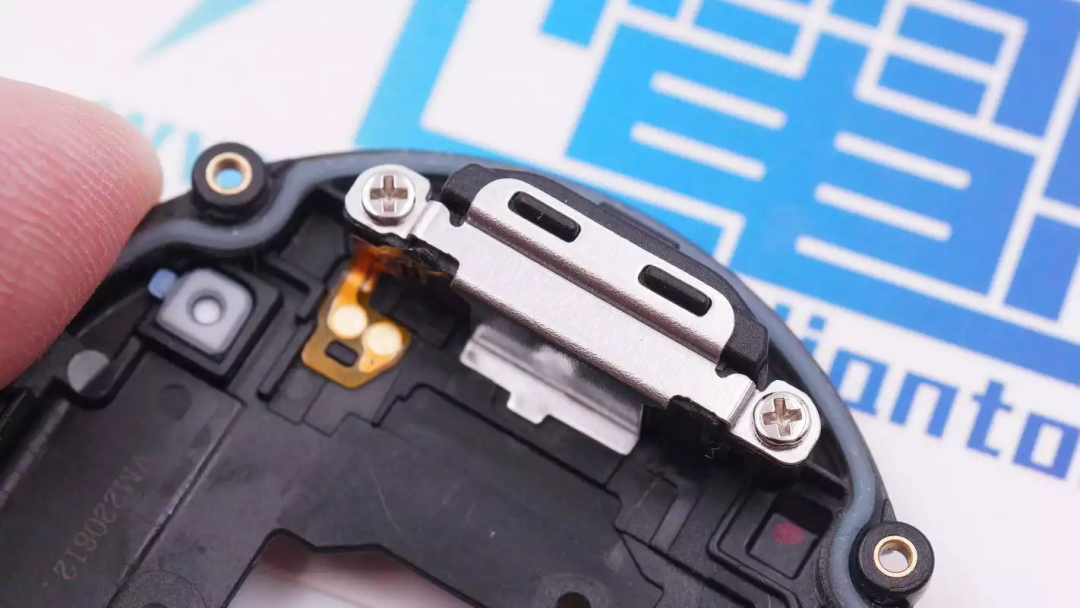

扬声器通过金属盖板固定在后盖上。
在心率监测模组上粘贴无线充电线圈。
取下外圈的无线充电线圈。

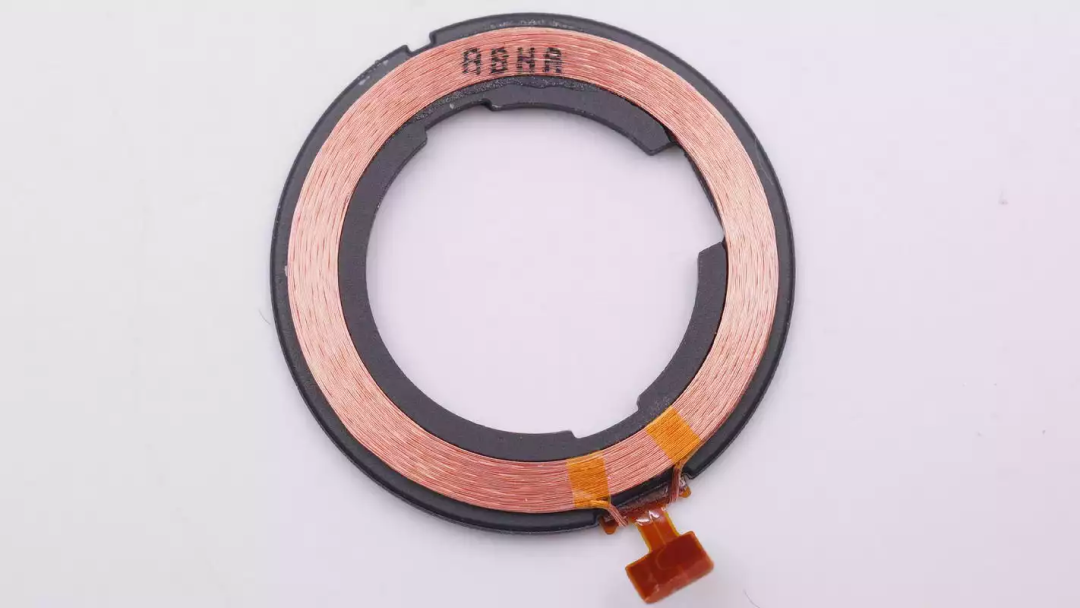

无线充电线圈采用利兹线绕制。

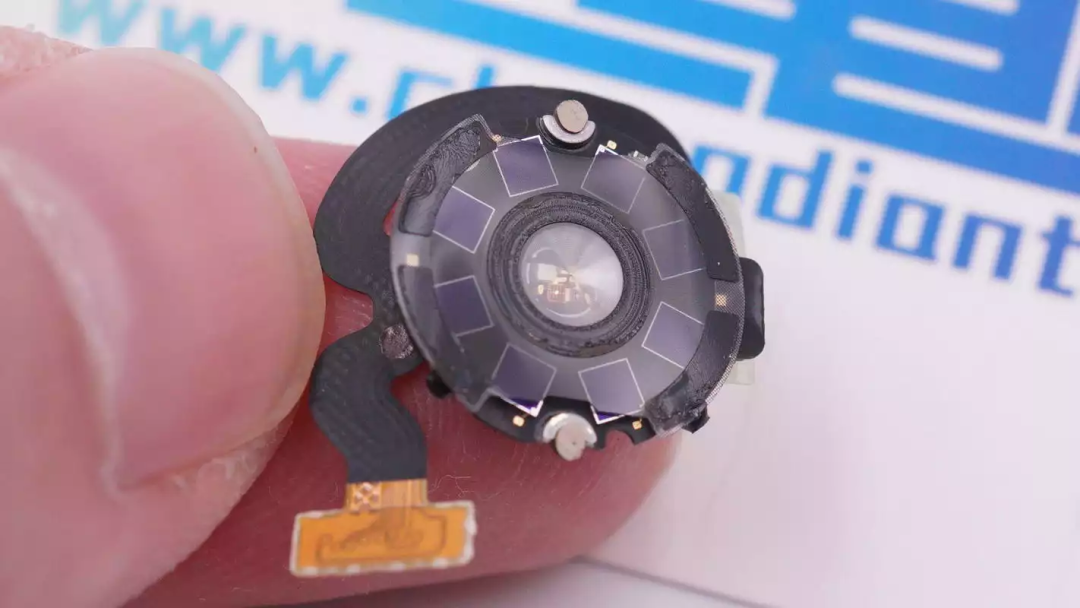

分离传感器模组和保护透镜。
传感器模组上还覆盖菲涅尔透镜。

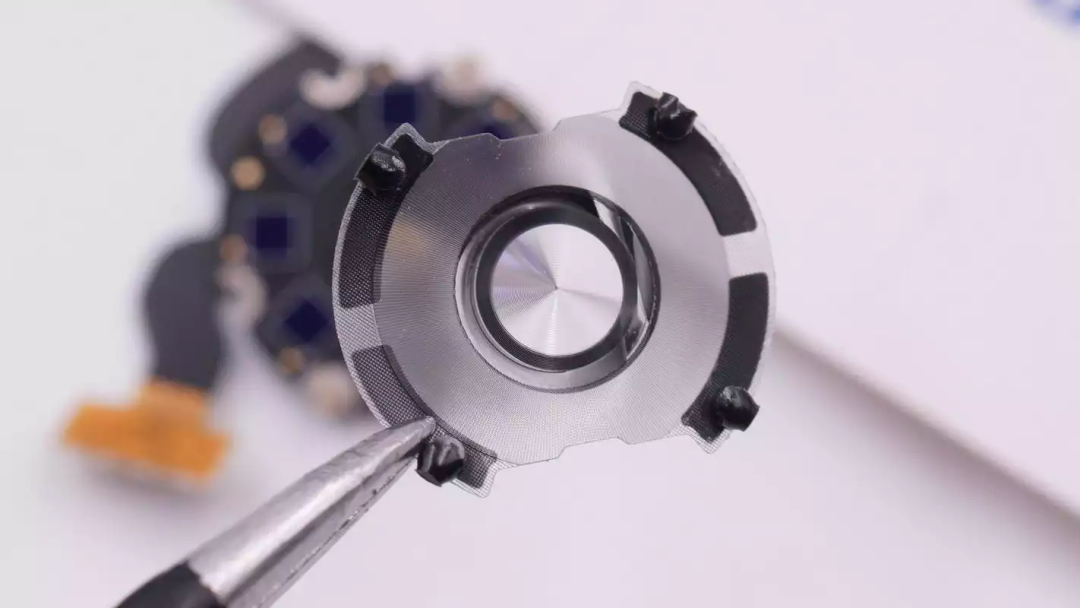

菲涅尔透镜特写。

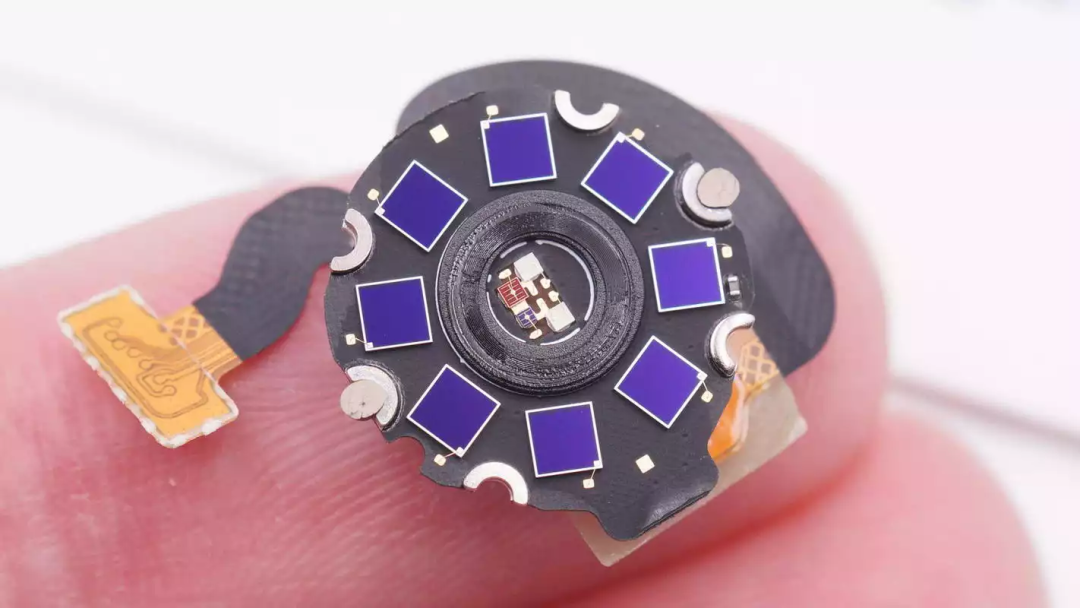

传感器模组和LED灯特写。

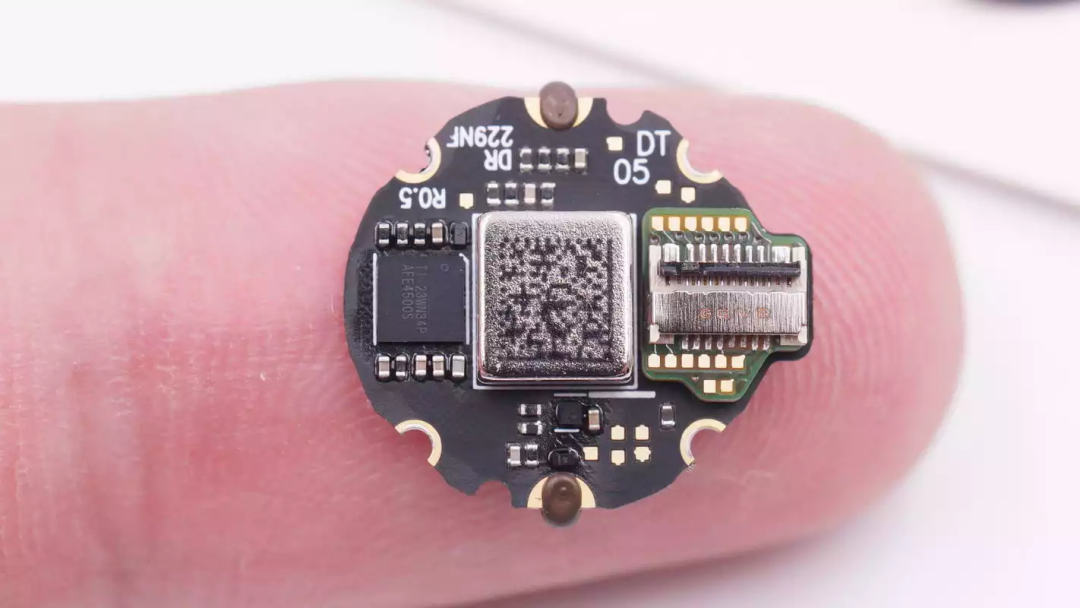

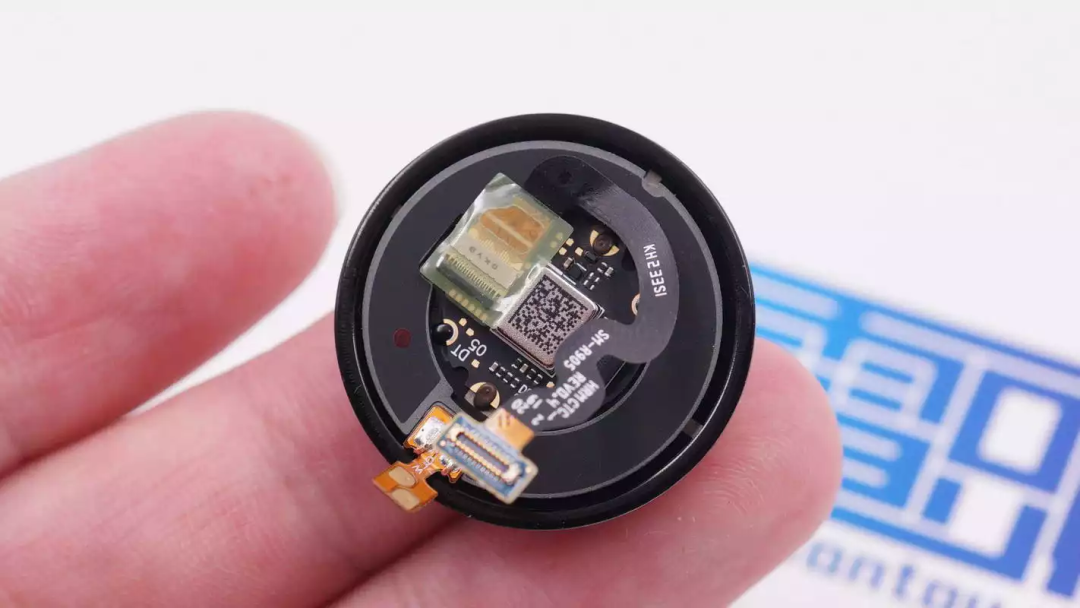

传感器模组背面焊接传感器前端芯片和排线插座，中间粘贴一块磁铁。
排线插座焊接到小板上，再焊接到传感器模组上。

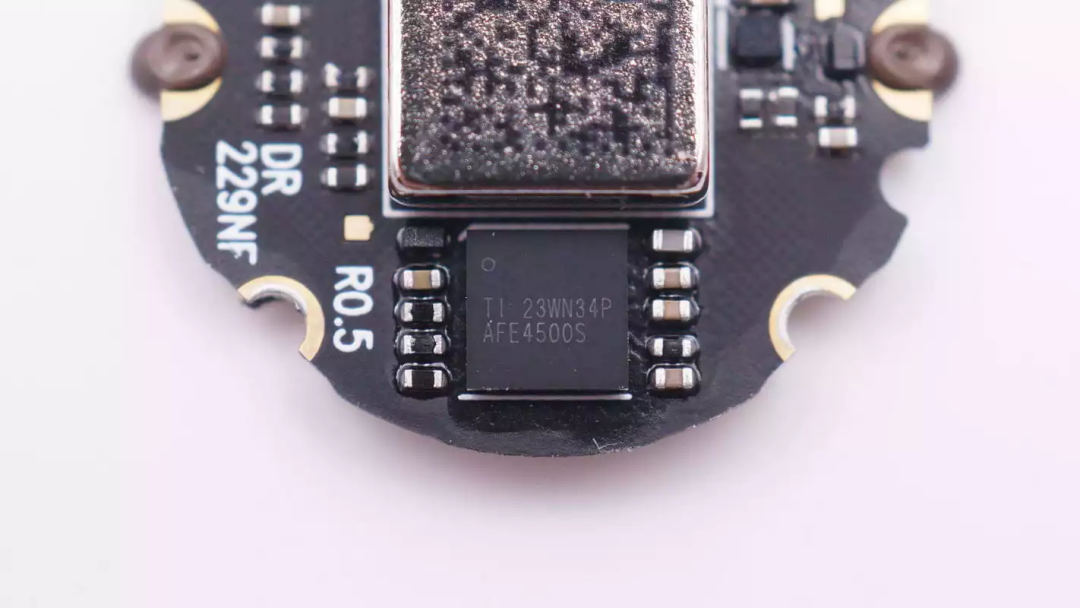

传感器前端芯片来自TI德州仪器，型号AFE4500，支持生物阻抗分析，电生物传感和光学生物传感，支持电流，电压和电阻感应。

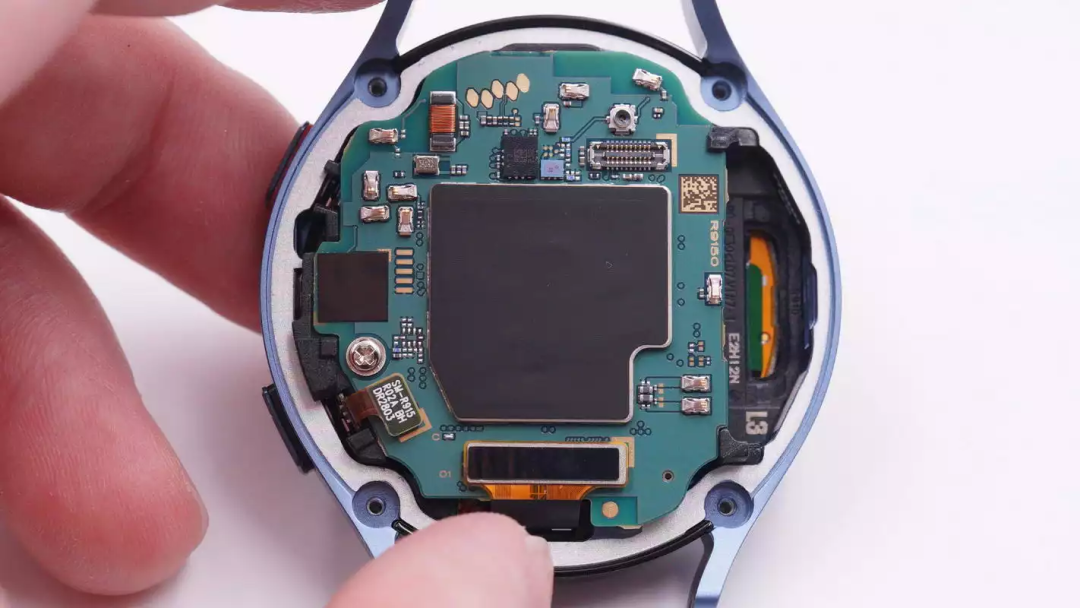

手表的PCBA模块采用螺丝固定在壳体内部。

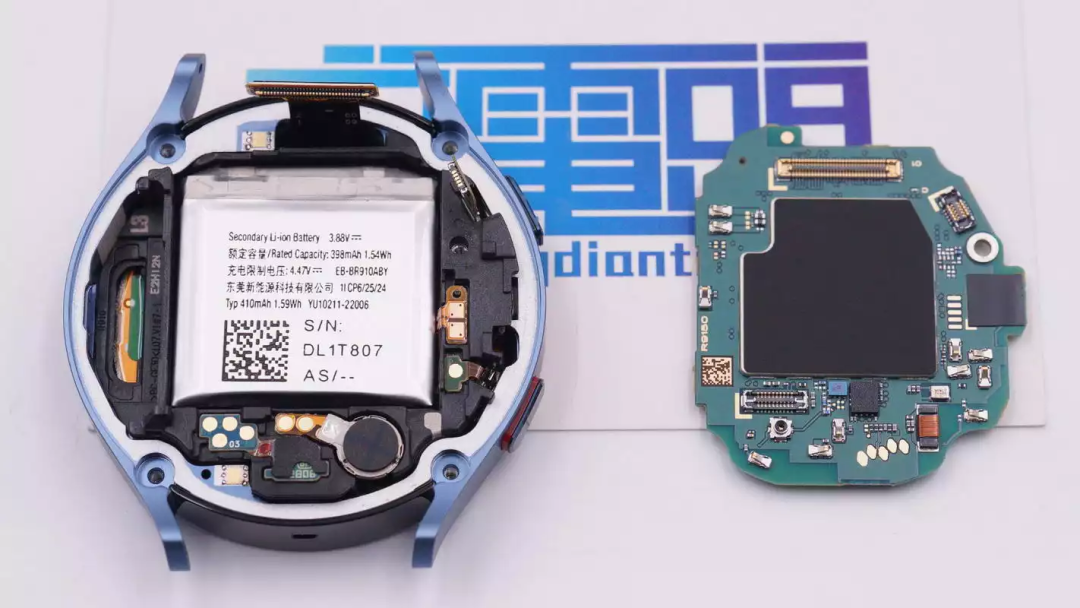

拧下螺丝拆下主板，电池，传感器，振动马达通过触点连接到主板上。
电池等配件固定在内部框架上。

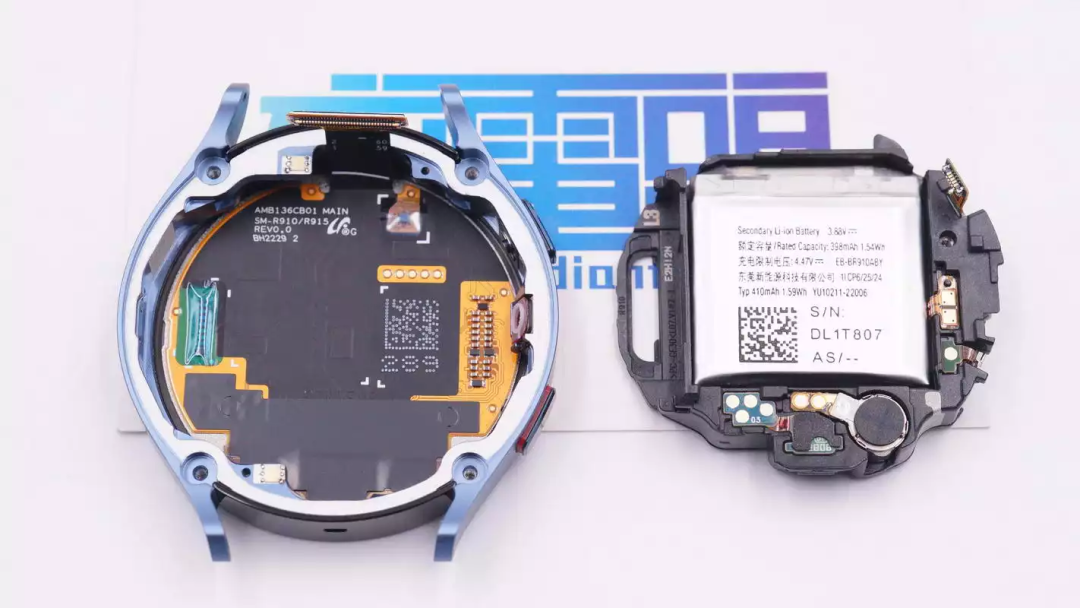

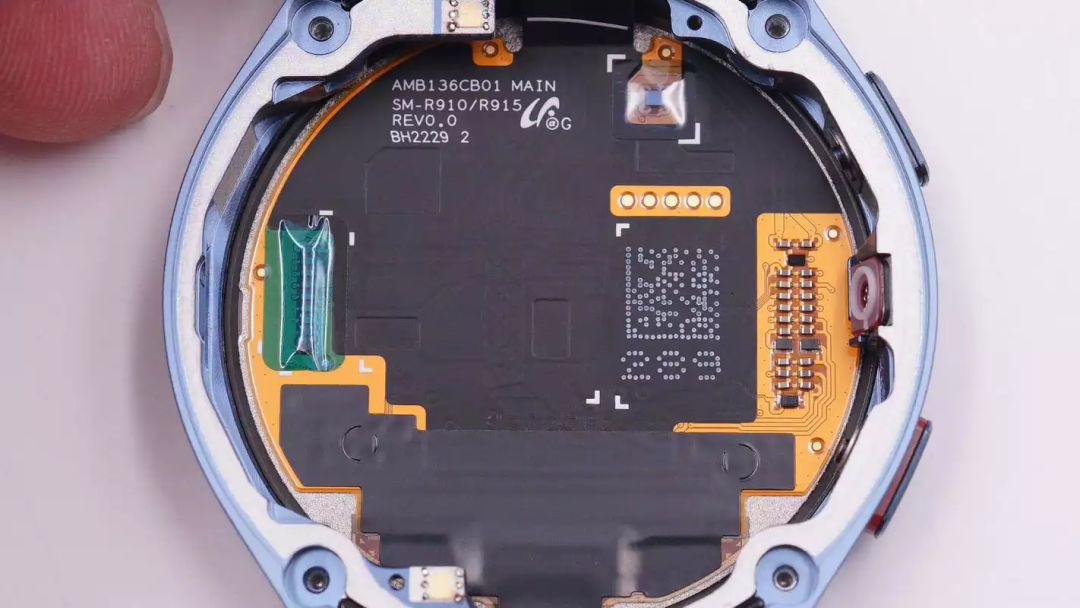

从外壳内部取出内部框架，外壳内部是手表的OLED屏幕。

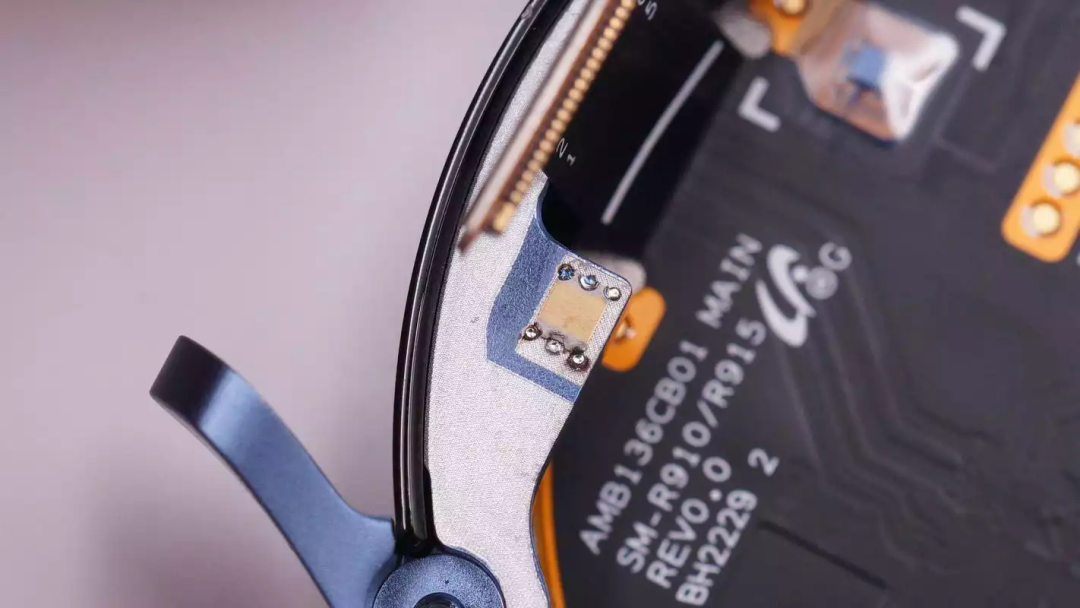

屏幕标注手表型号为SM-R910/R915。

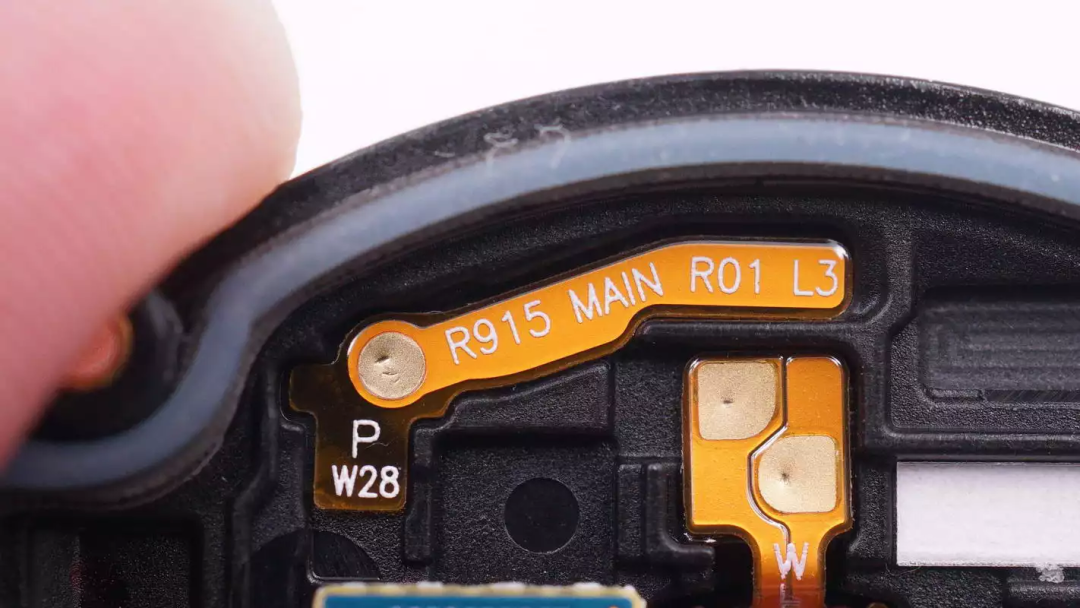

手表内部点焊的接地触点。
手表按键的固定圈特写。

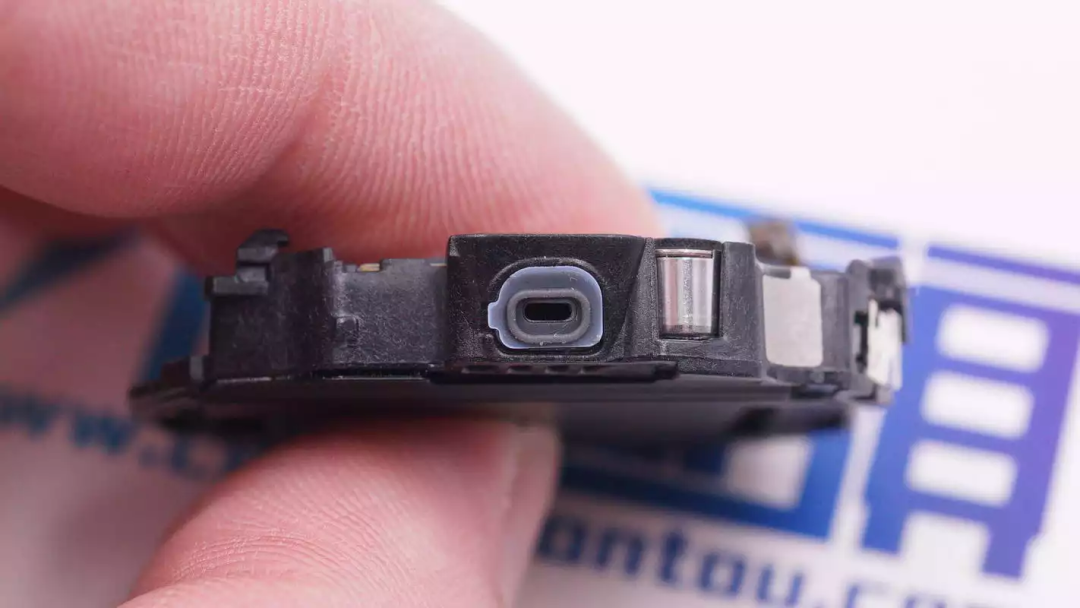

对应麦克风的密封防水层。

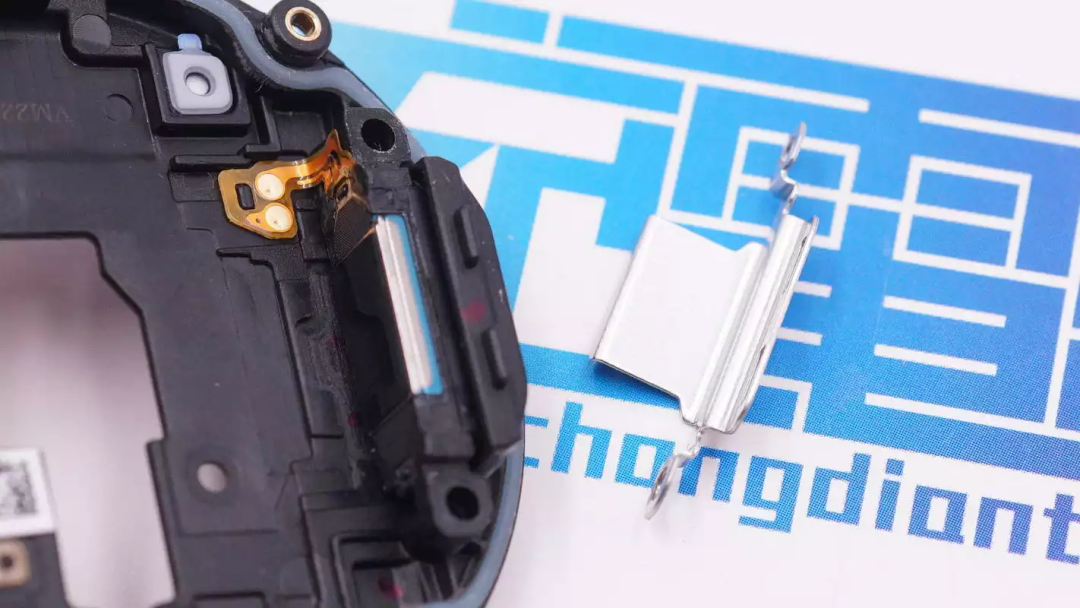

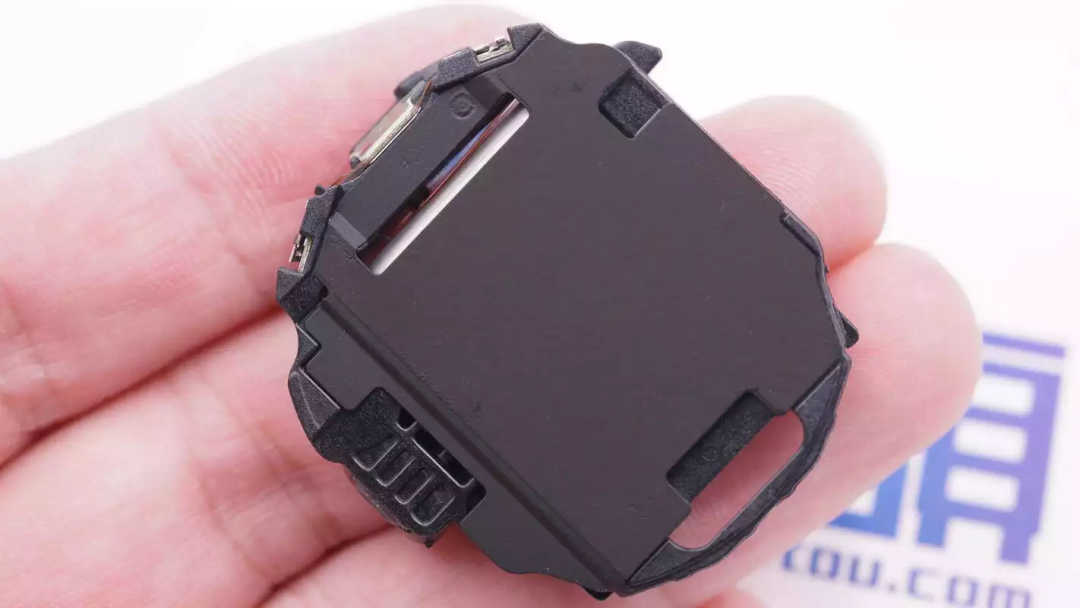

框架采用金属盖板进行加固。

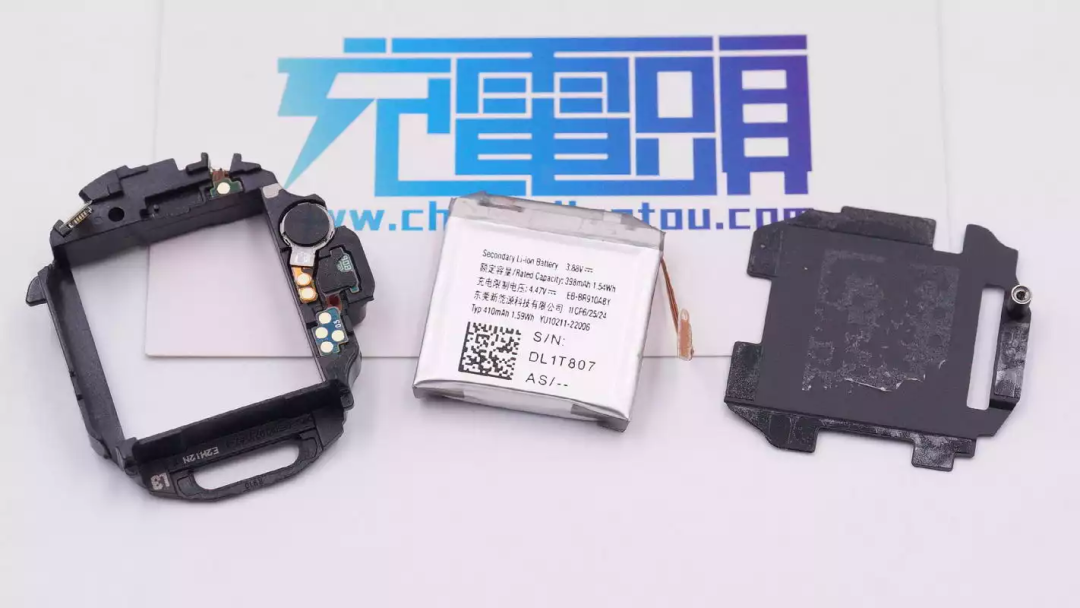

从框架中拆出金属盖板和电池。

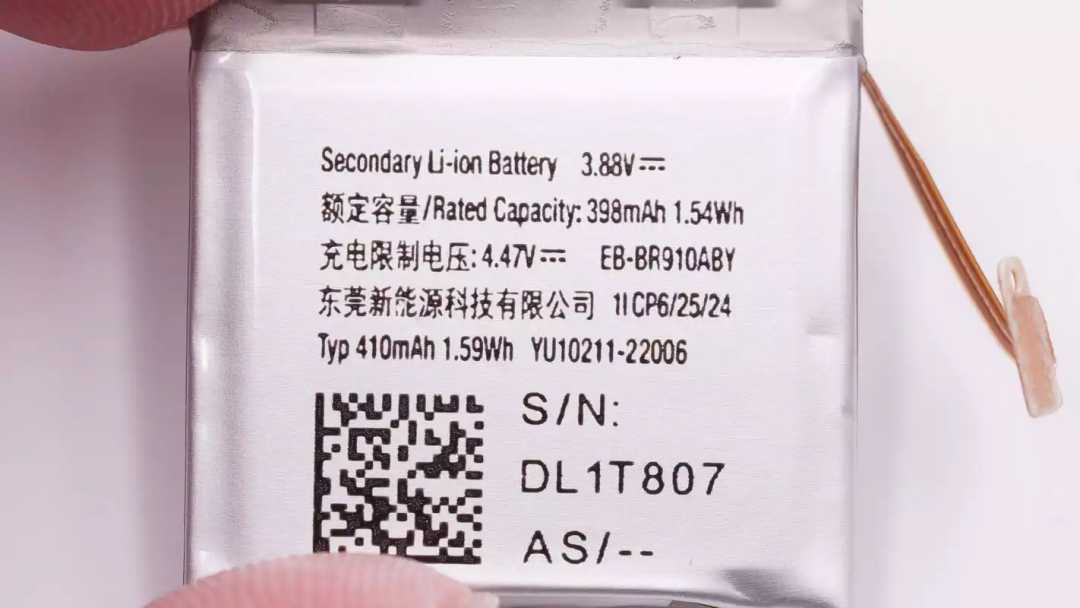

手表电池来自东莞新能源，额定容量为398mAh，额定电压为3.88V，充电限制电压为4.47V。

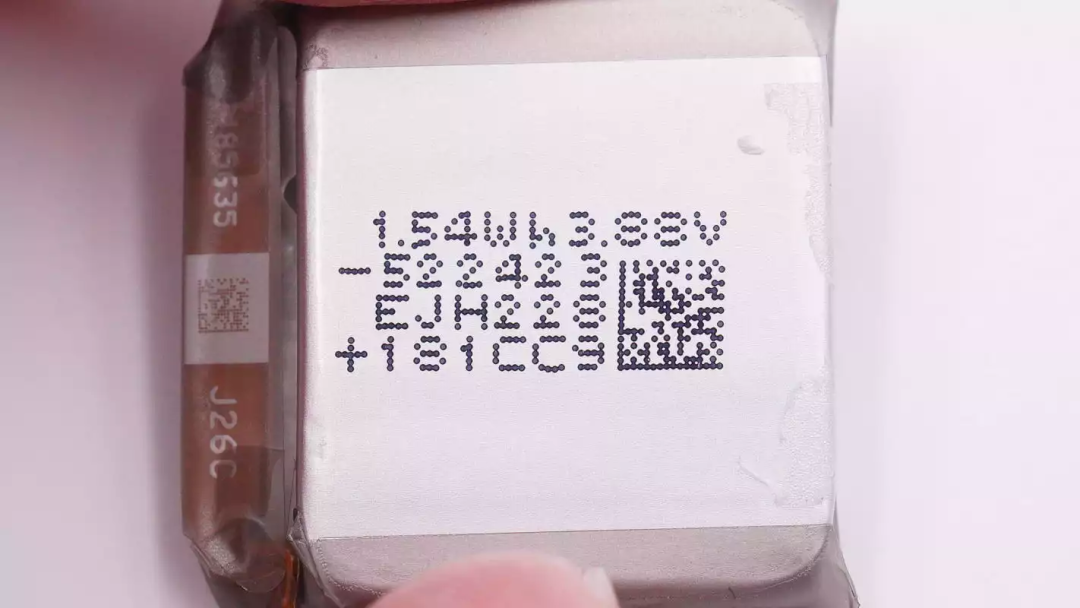

背面印有电池正负极和电池尺寸，电池厚度为5.2mm，长度为24mm，宽度为23mm。

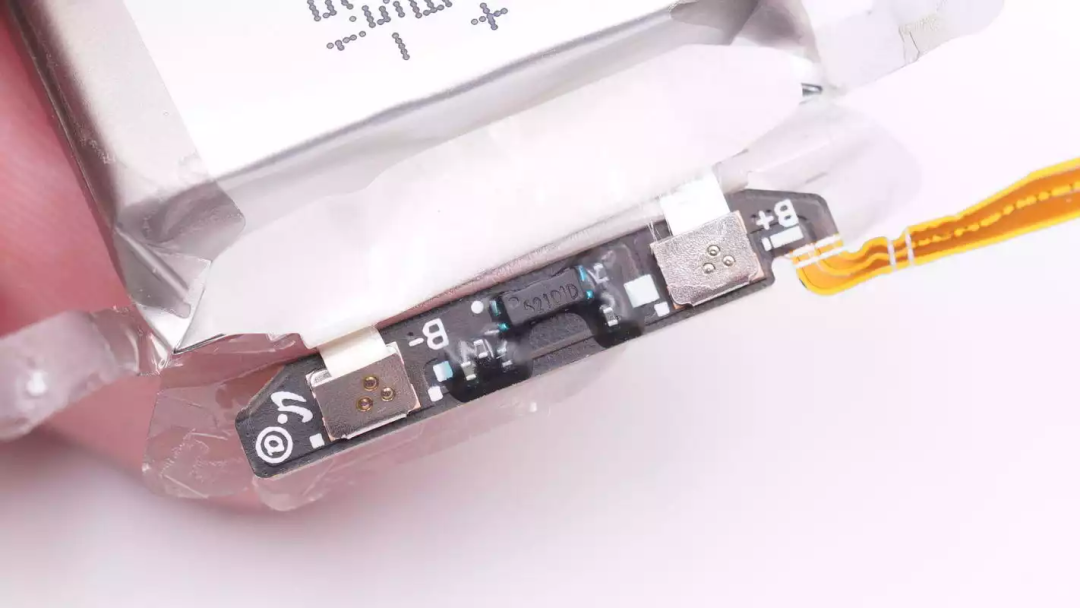

电池保护板焊接一颗一体化保护芯片，用于电池过充，过放和过流保护功能。

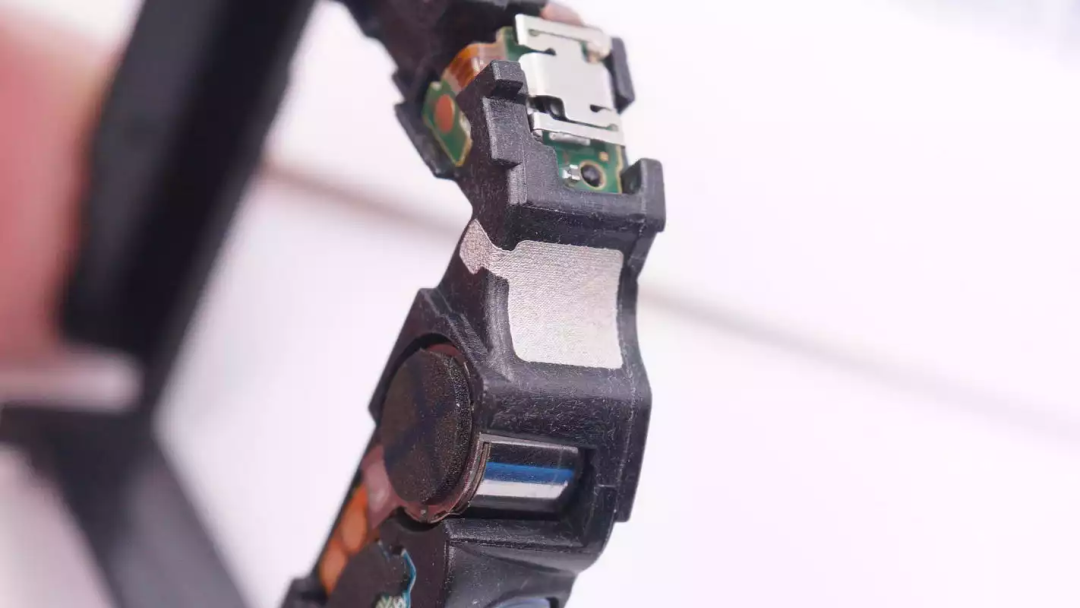

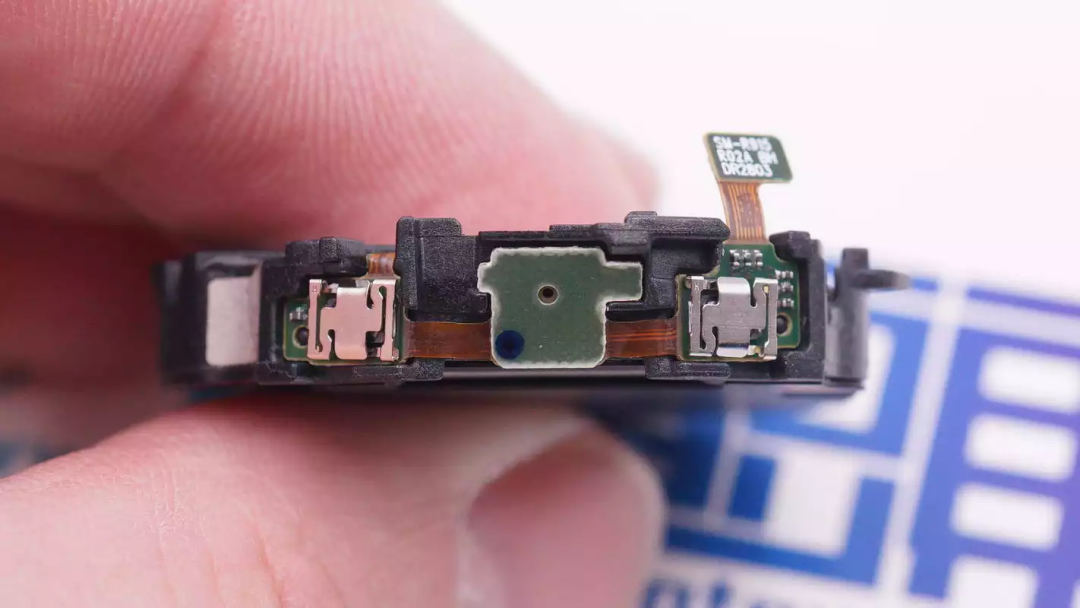

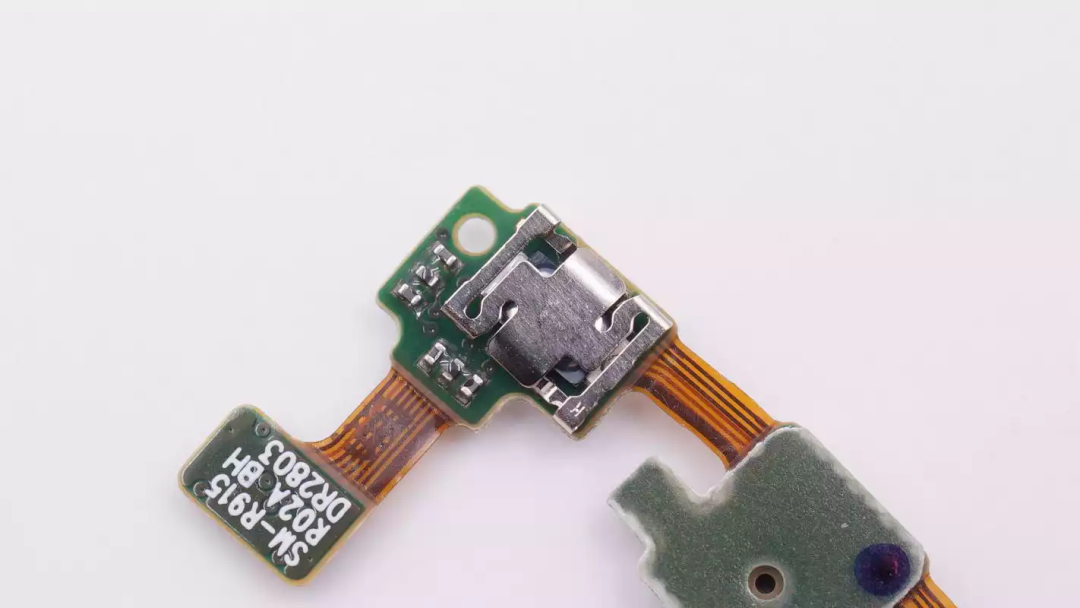

麦克风和按键排线特写。

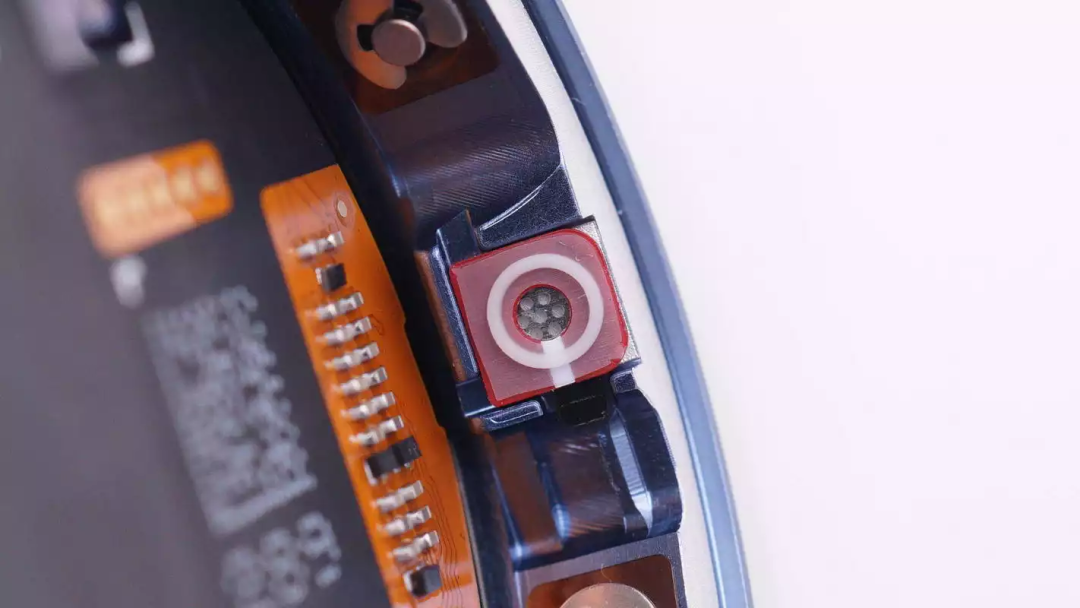

气压计密封胶套特写。
框架上还设有LDS天线。

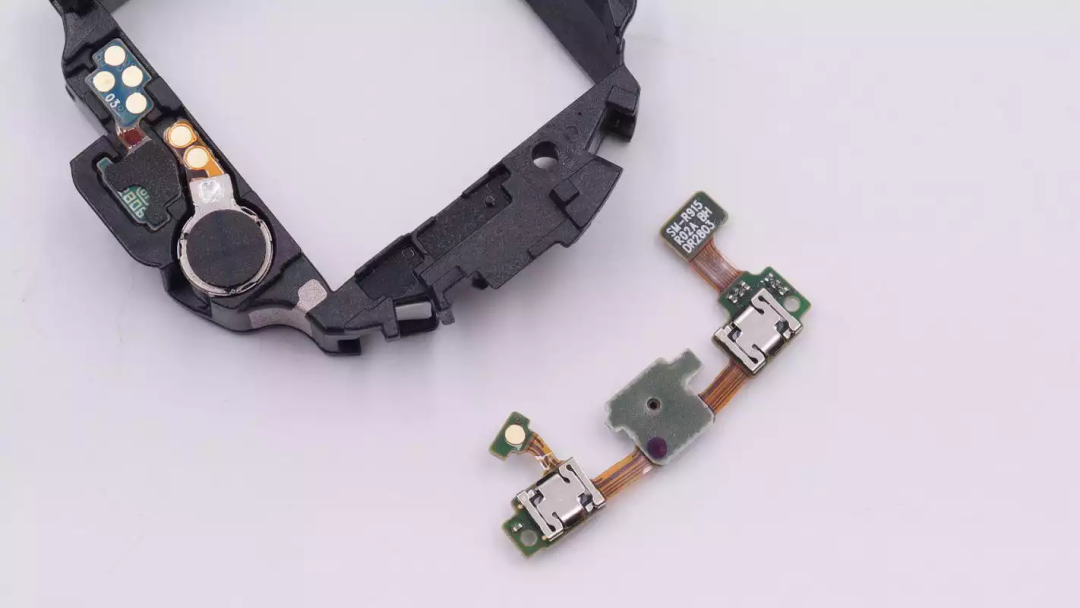

拆下麦克风和按键排线。

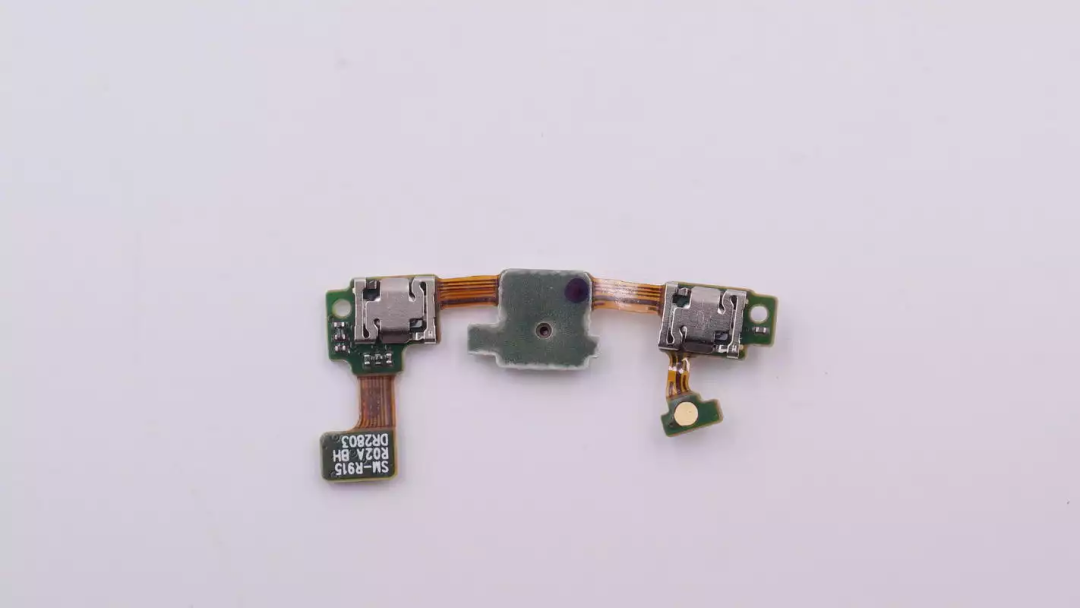

排线一面焊接麦克风。
另外一面焊接两颗微动按键。
微动按键上面固定一片金属片。

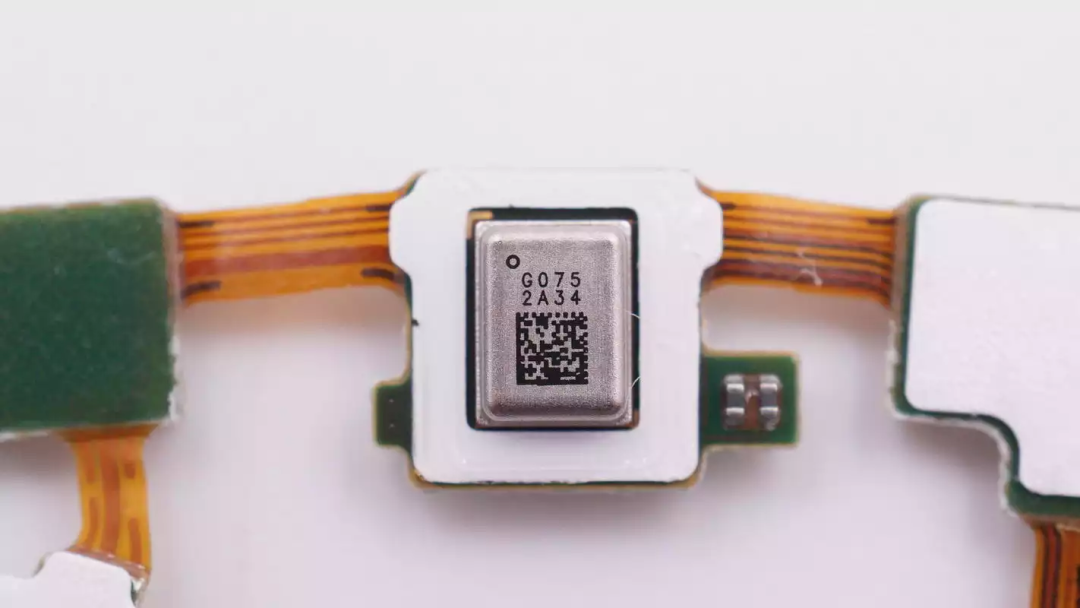

麦克风特写，通过白色双面胶粘贴固定。

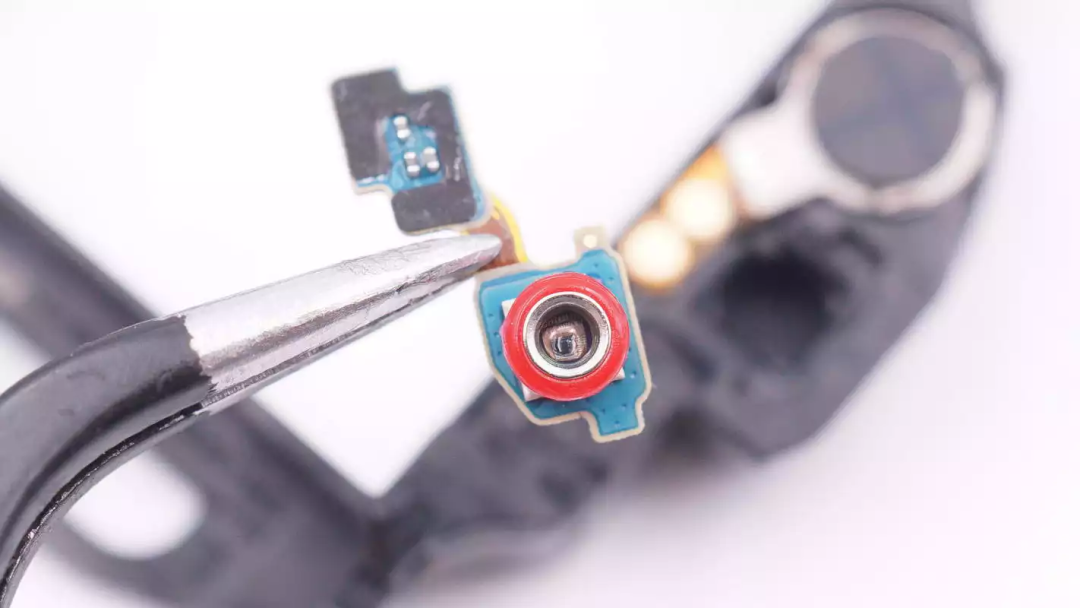

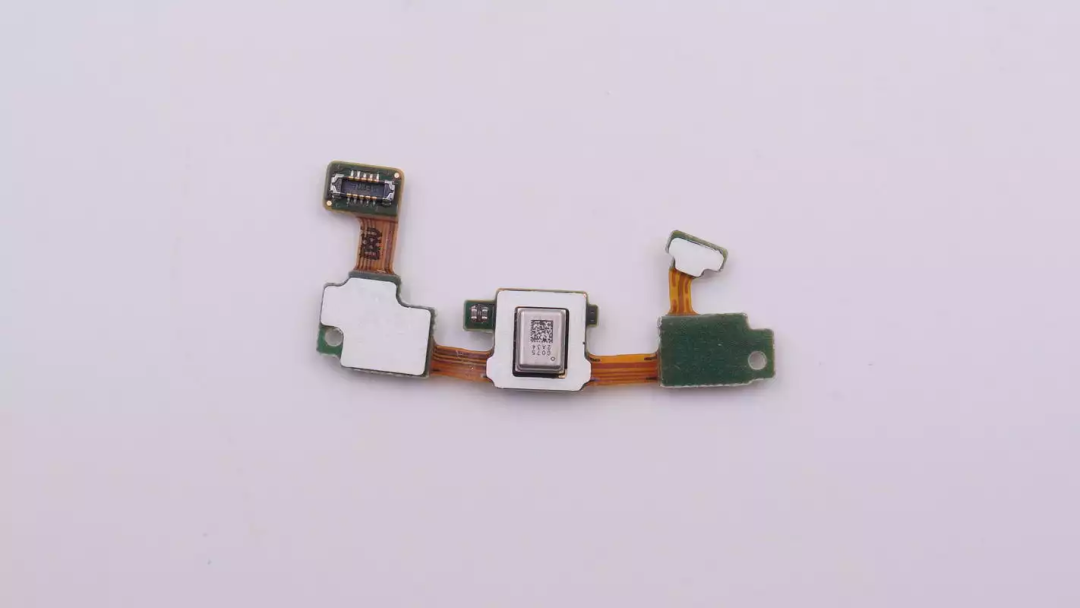

从框架内部取出气压计。
从框架内部取出振动马达。

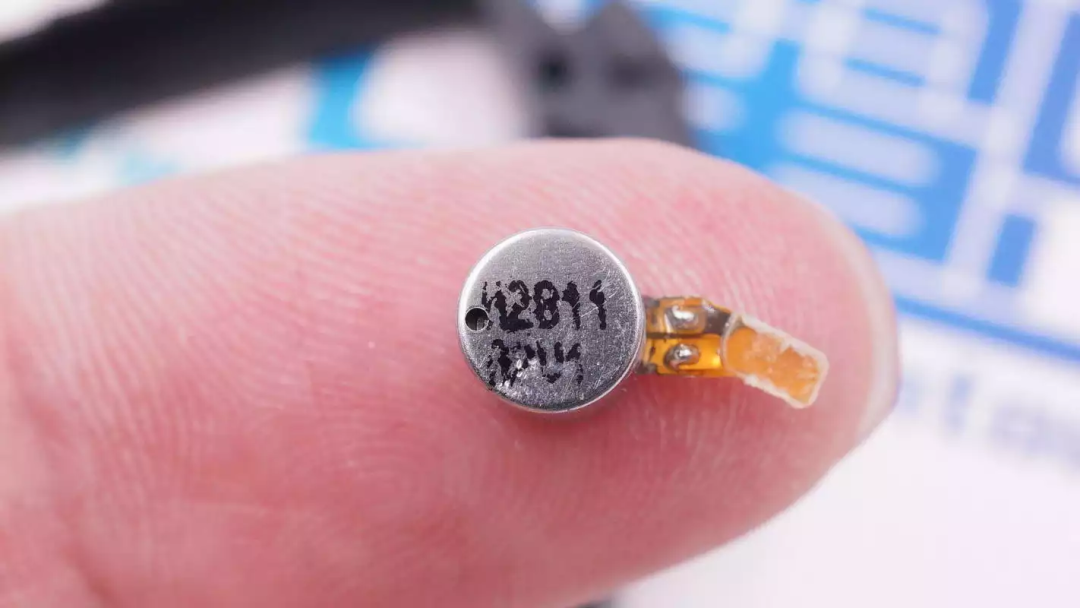

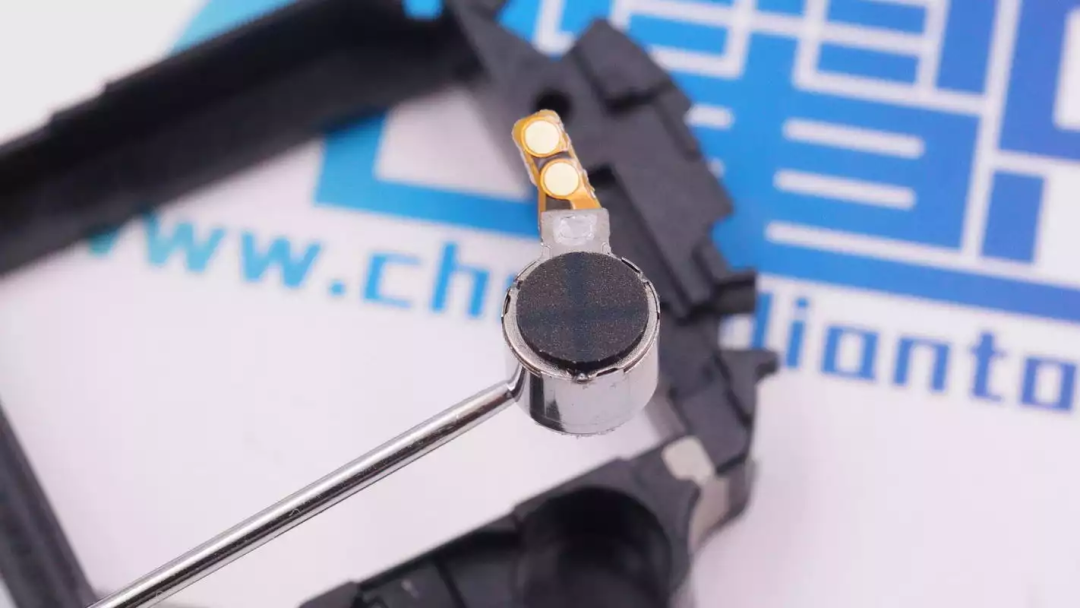

振动马达特写。

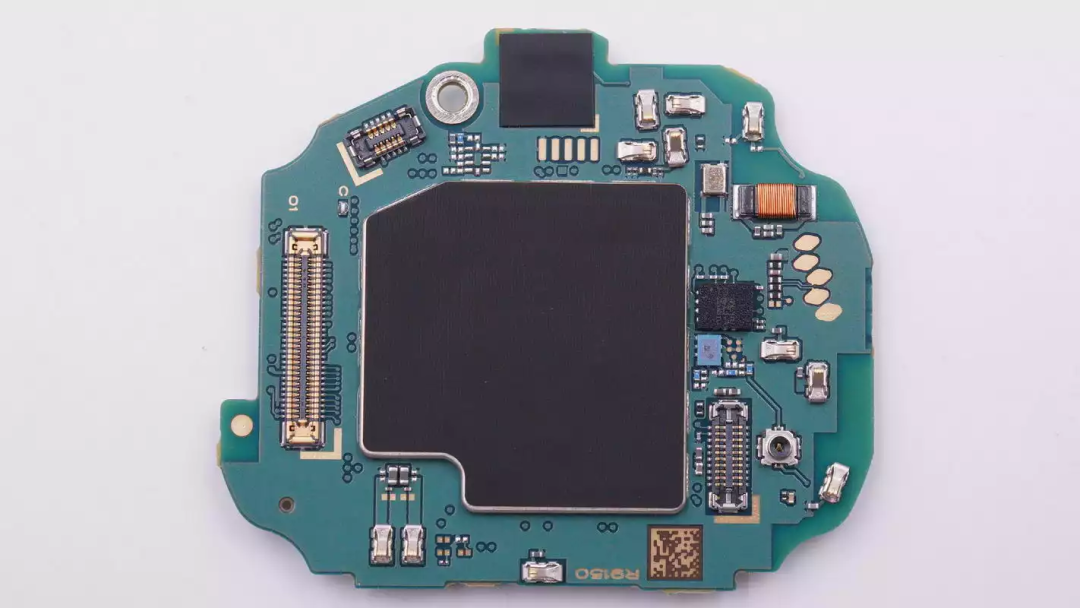

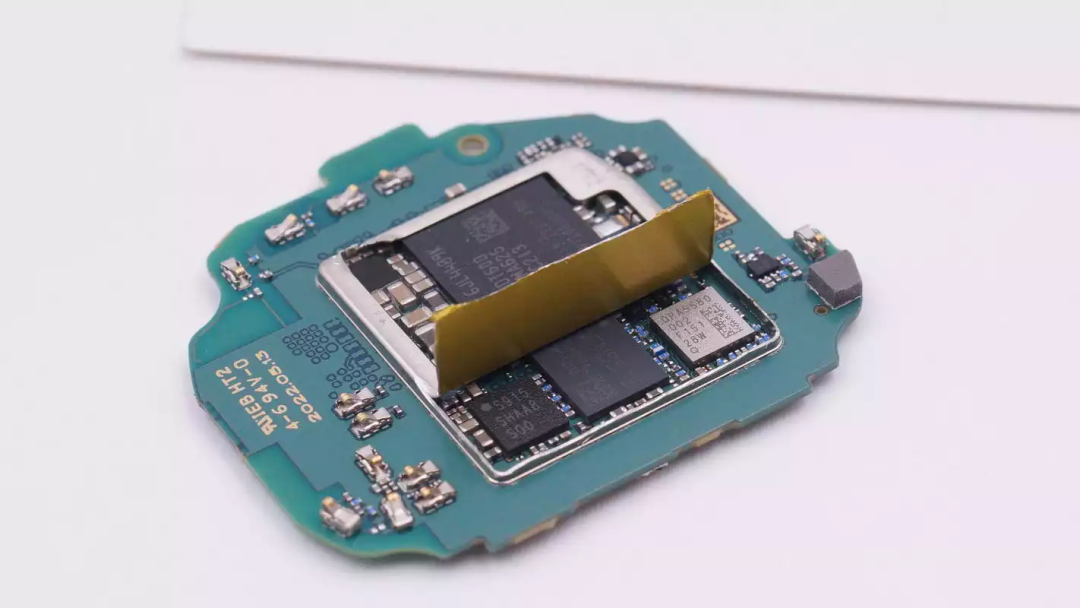

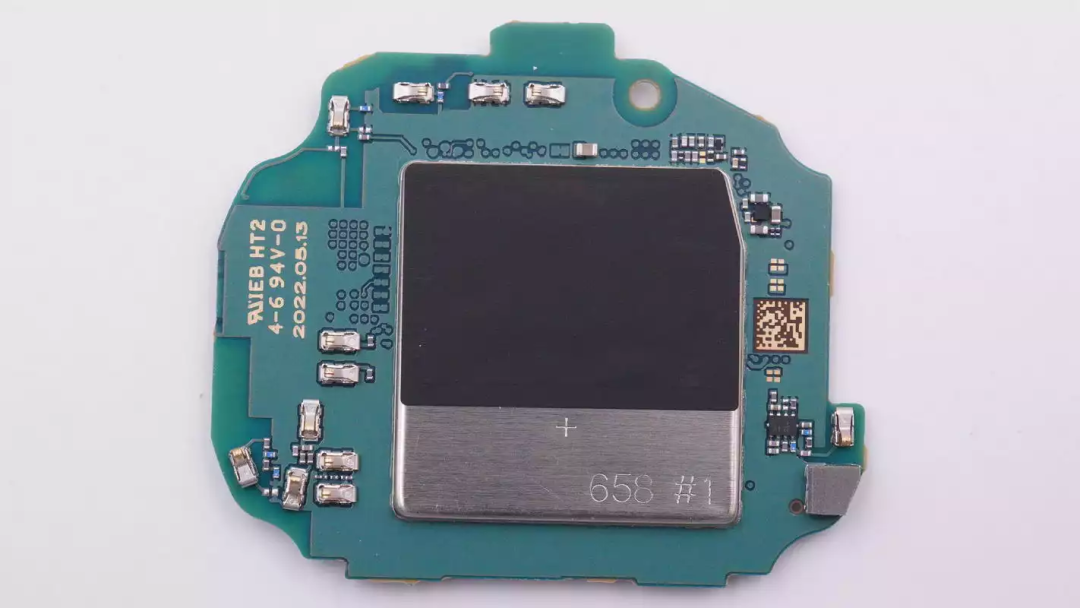

屏蔽罩粘贴石墨散热贴。
小板背面的屏蔽罩也粘贴石墨散热贴。

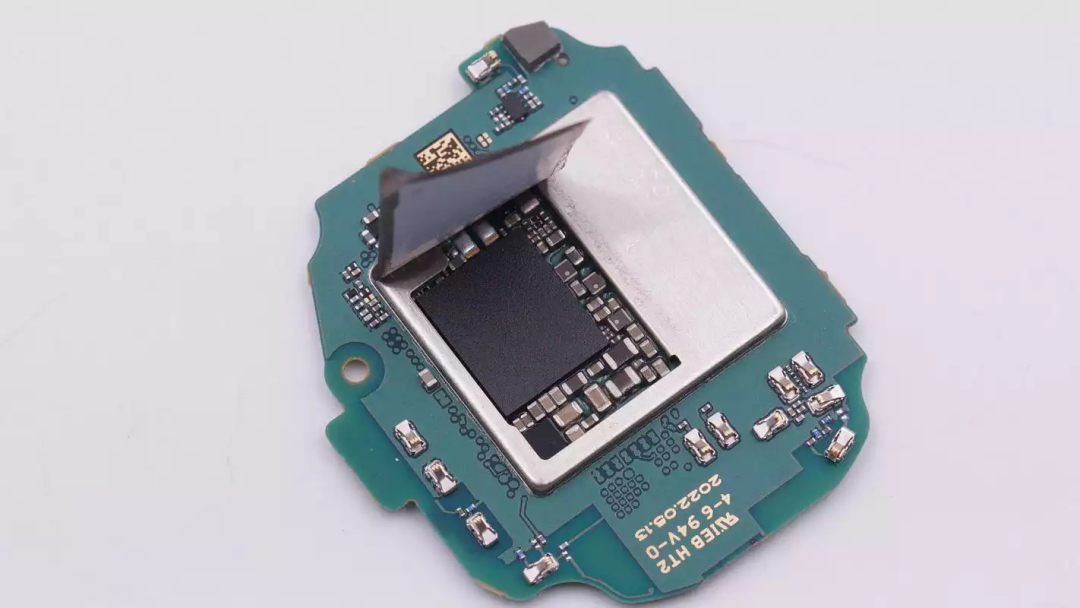

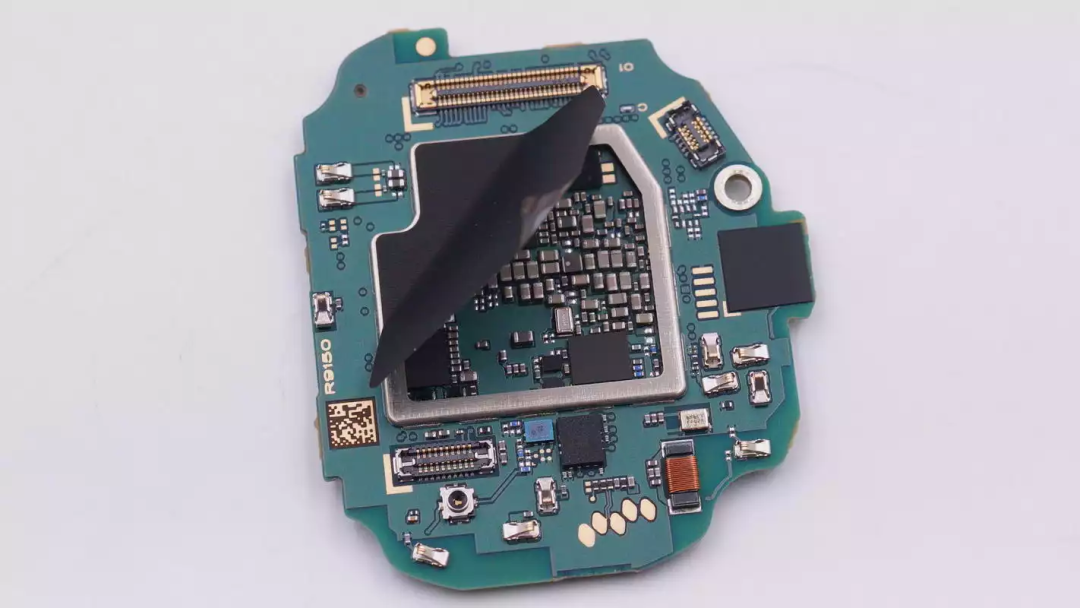

揭开石墨散热贴，内部是手表的处理器。

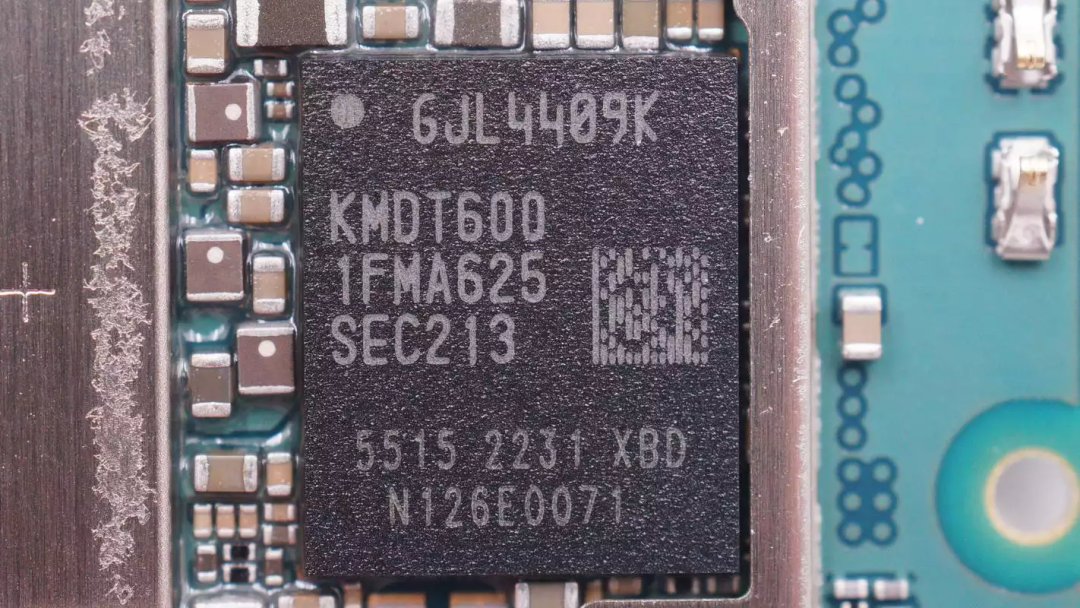

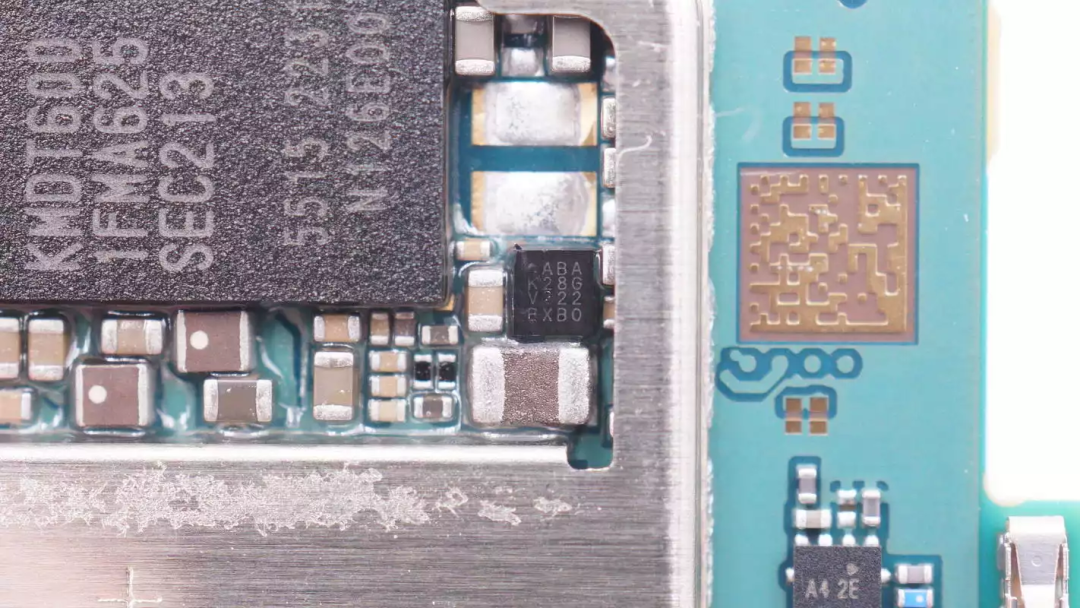

堆叠封装的处理器特写，上方盖子丝印KMDT6001FMA625，内置闪存和内存。

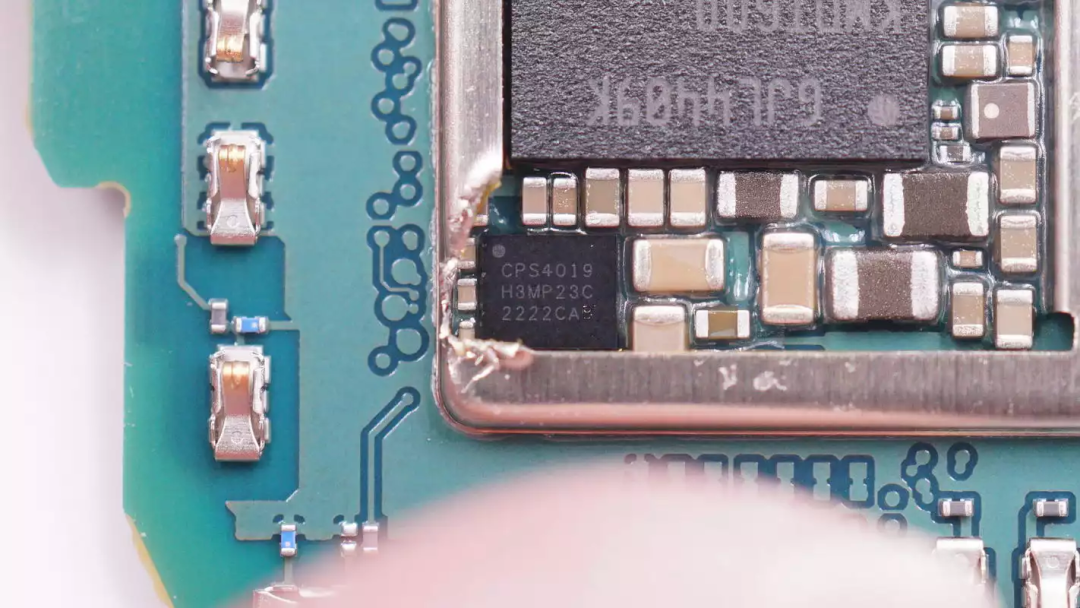

无线充电接收芯片来自易冲半导体，型号CPS4019，是一颗高效率单芯片无线充电接收芯片，支持5W无线充电接收。芯片内部集成同步整流器和低压差稳压器，用于为系统设备和电池充电，为内置电池供电的设备提供良好的体验。
CPS4019内部集成8051内核，内置16KB MTP存储器和2KB SRAM，支持高级功率管理和超低待机功耗，芯片具有I2C引脚和GPIO引脚，支持输出电压调节，内置12位ADC，用于输入输出全部参数采集。芯片内置整流器过压保护，LDO过流保护和过热保护，采用WLCSP-30封装。

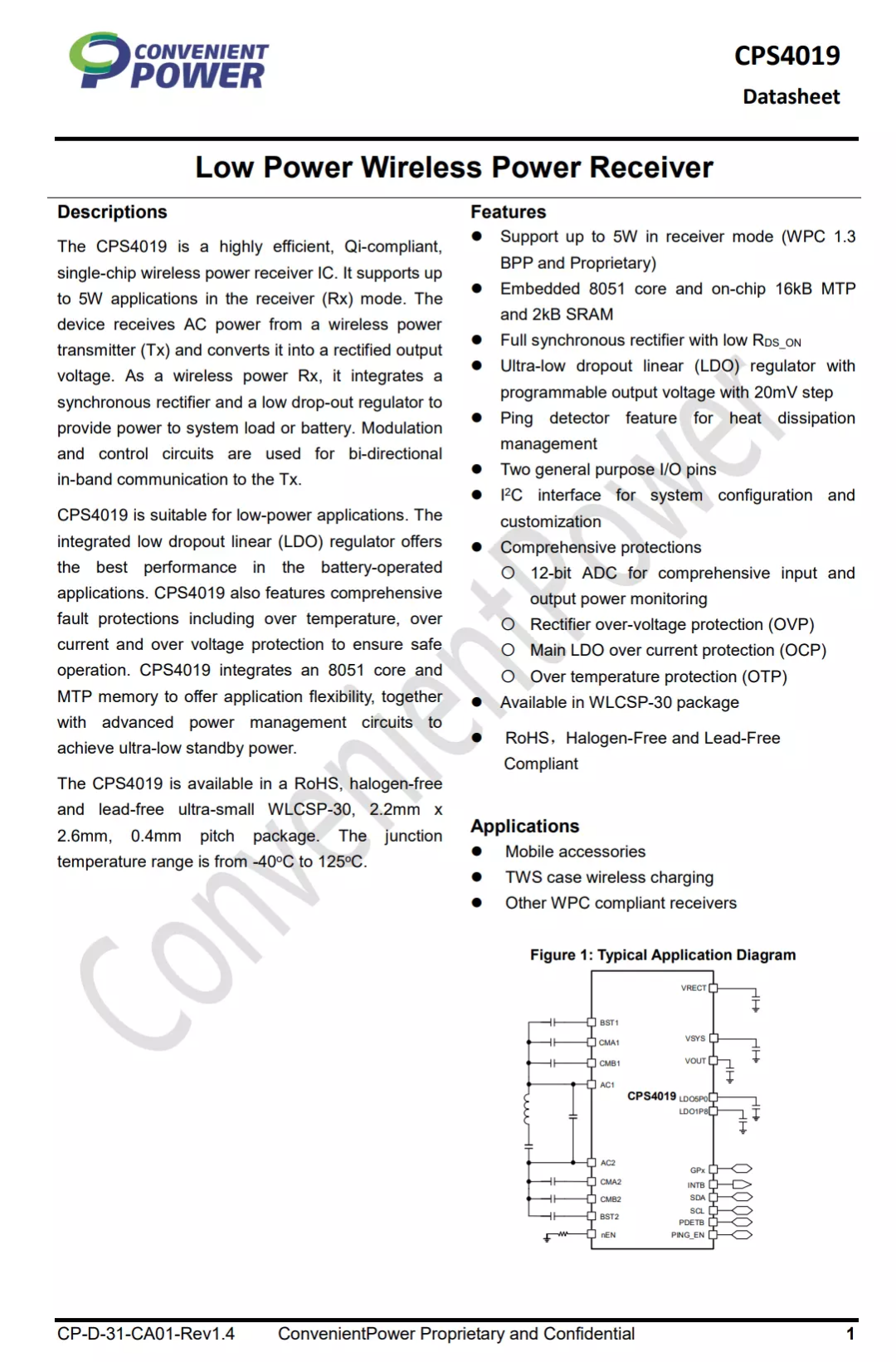

易冲半导体 CPS4019 详细资料。
屏蔽罩内部还焊接一颗供电芯片。
继续切开一侧的屏蔽罩，下面是用于蜂窝通信的元件。

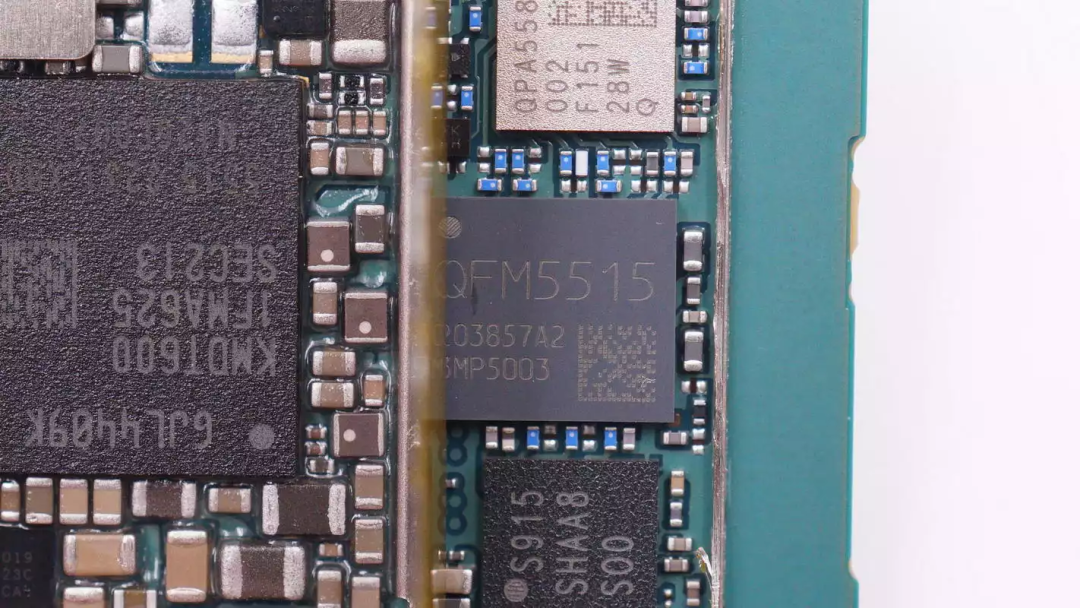

高通 QFM5515 功放芯片。

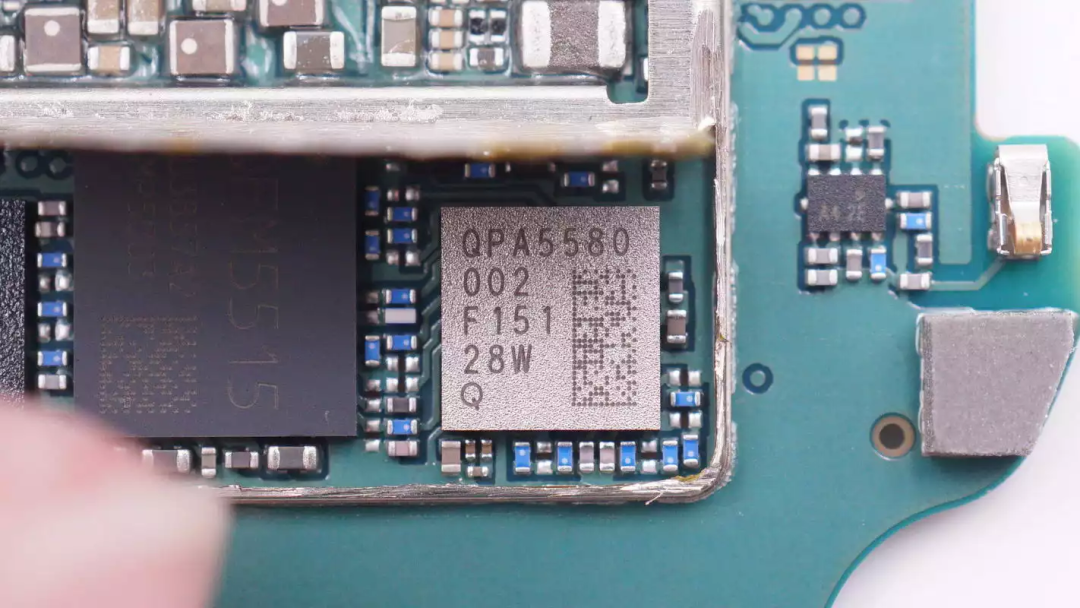

高通 QPA5580 功放芯片。

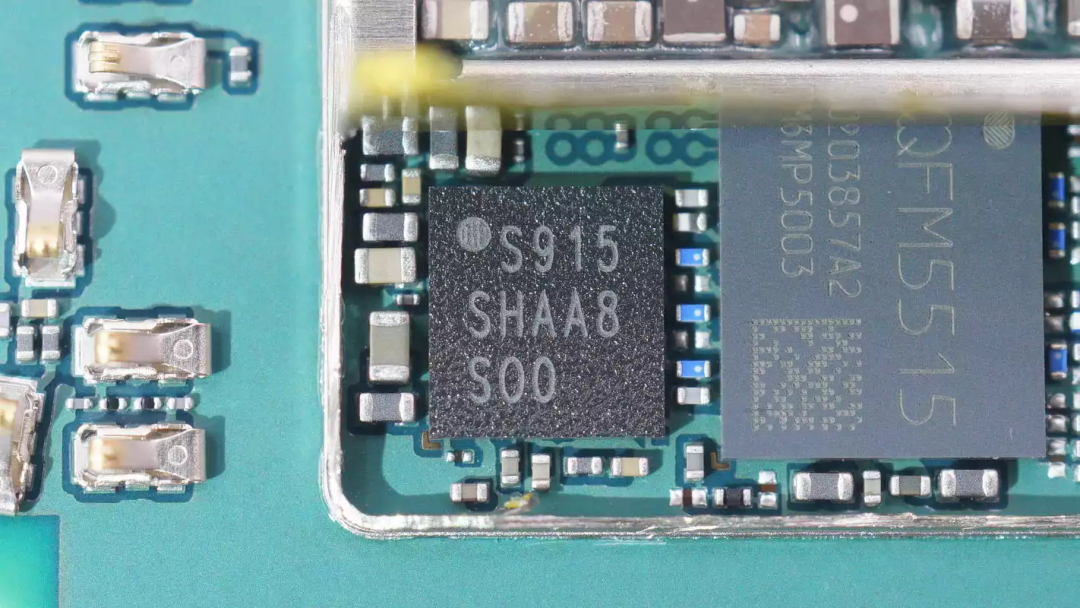

丝印S915SHAA8S00的芯片。
石墨贴下面是手表内部的供电芯片。

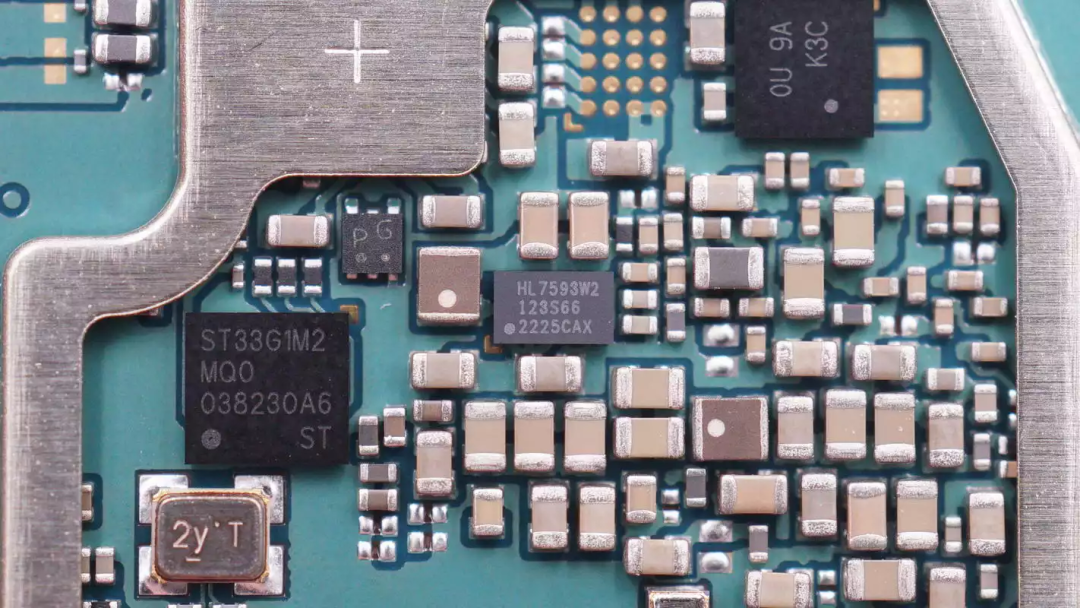

一颗同步降压转换器来自希荻微，型号HL7593，是一颗同步降压转换器，可通过I2C接口进行编程。

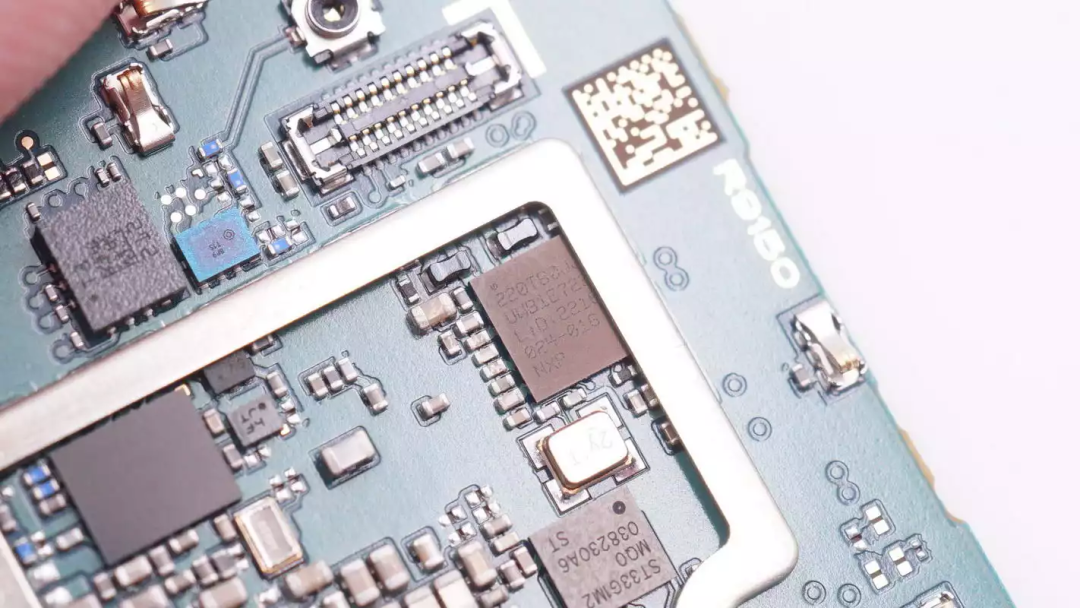

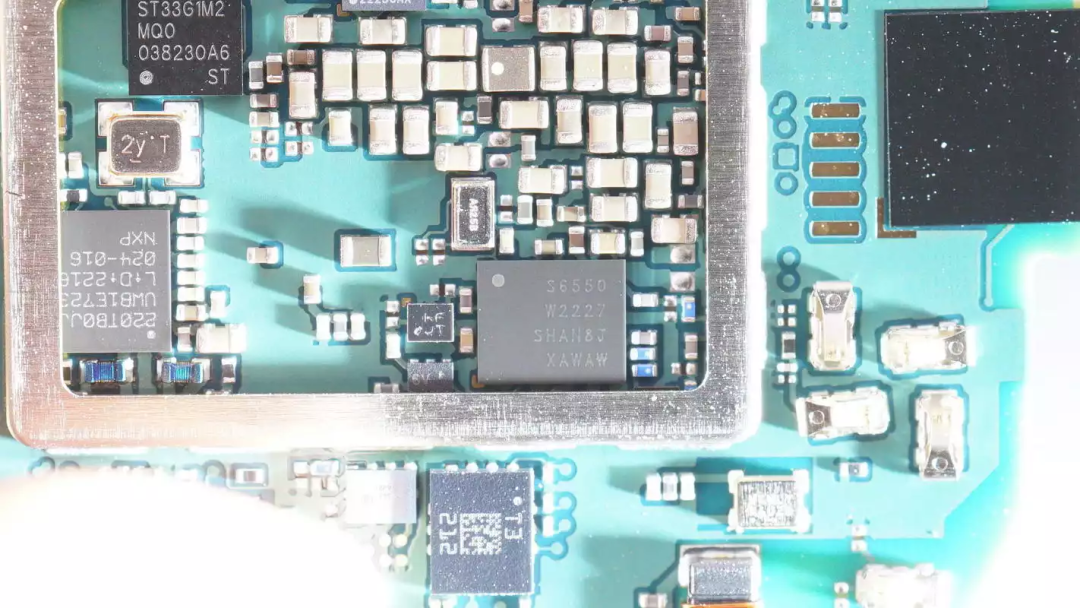

E-SIM芯片来自ST意法半导体，型号ST33G1M2。

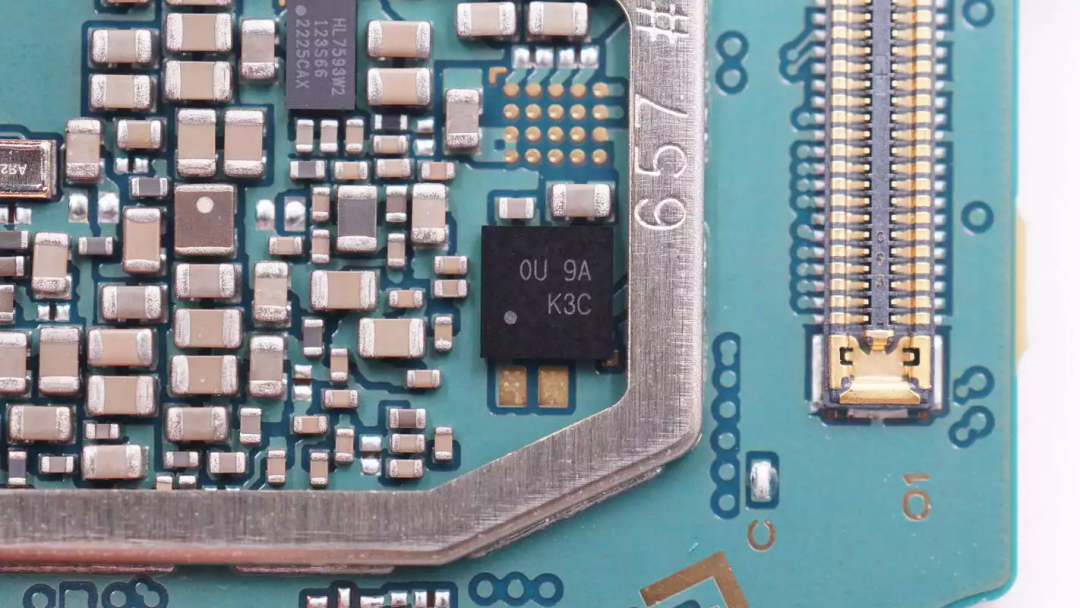

一颗芯片丝印OU 9A。
一颗NFC控制器来自NXP恩智浦，为SN220系列。
一颗丝印S6550的芯片。
用于模拟门禁卡的磁性线圈。
加速度传感器特写。

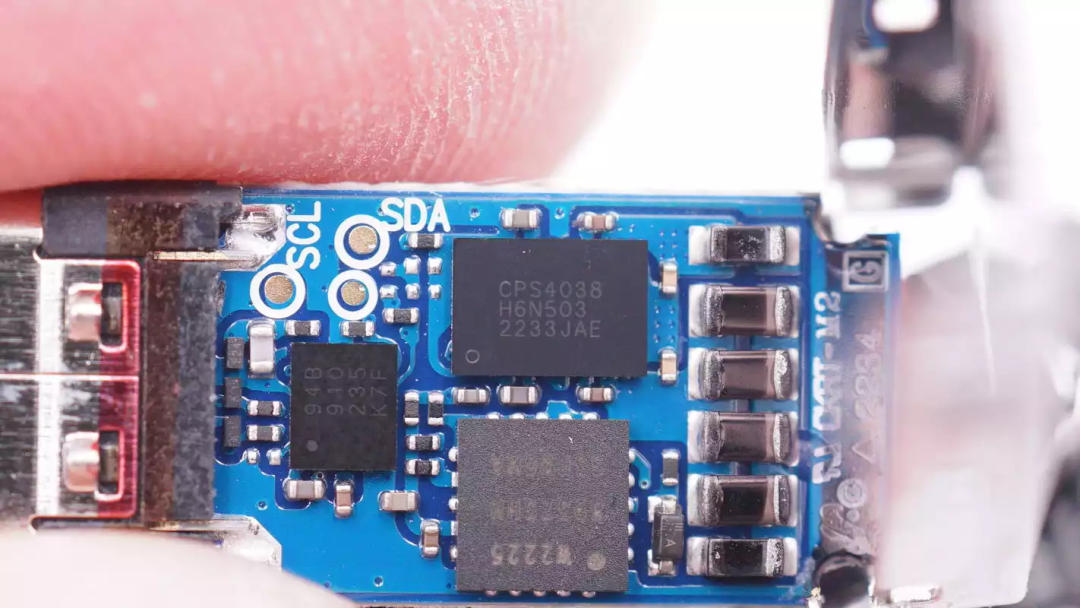

最后来拆解手表的无线充电器，无线充电器将线圈和电路板分开，均摊发热，降低温升。小板一面焊接两颗三星的定制芯片和一颗易冲的无线充电芯片。
另一面焊接一颗输入保护芯片和同步升降压芯片，同时焊接无线充电线圈。
无线充电芯片来自易冲半导体，型号CPS4038，是一颗支持40W无线充电接收和10W无线充电发射的高功率无线充电解决方案。芯片具备24KB 存储器和8KB SRAM，满足私有定制协议，兼容WPC1.2.4协议，内置低导阻同步整流器及功率全桥，满足超小体积的高性能无线充电设计。

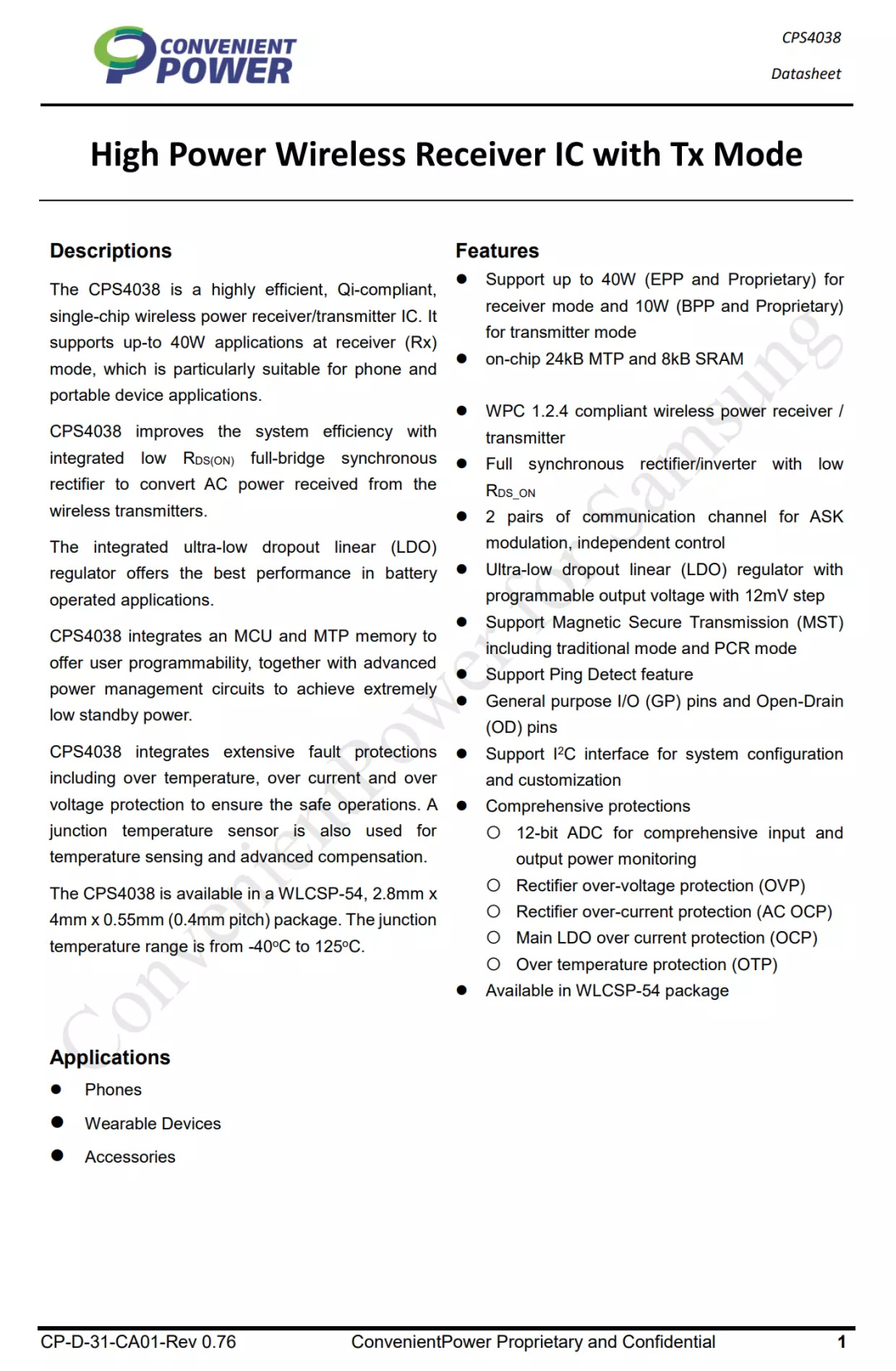

易冲CPS4038 详细资料。

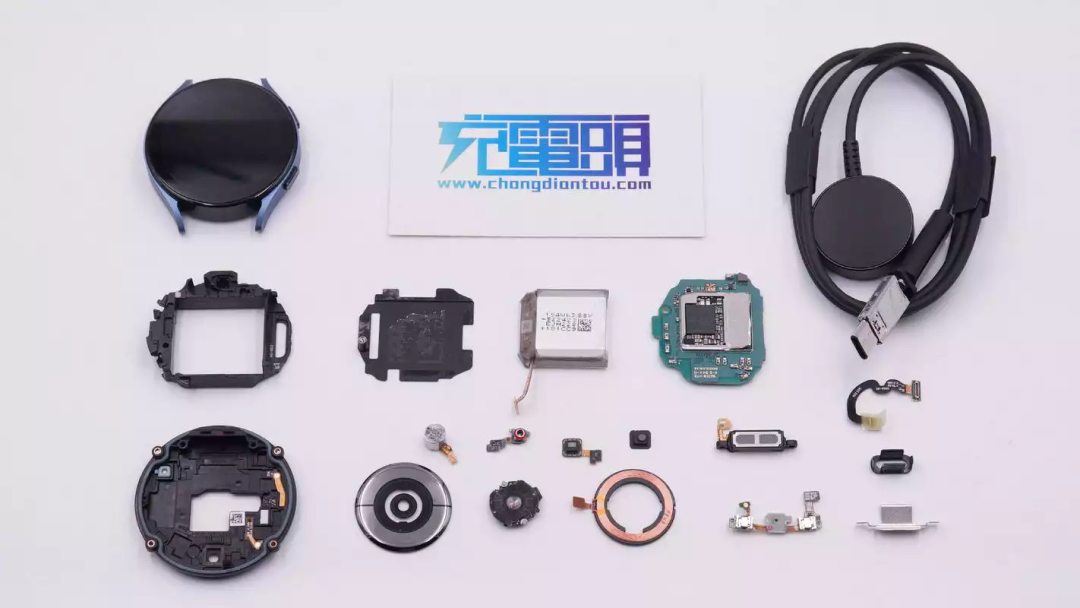

全部拆解完毕，来张全家福。
充电头网拆解总结
三星Galaxy Watch5 LTE版手表采用蓝宝石玻璃显示屏，持久耐用。手表搭载的超级加速充电技术，可以在30分钟内将手表电量从0充至45%，手表支持智能卡应用，可以添加交通卡和门禁卡使用。并内置三星BioActive身体活力传感器，集成生物电阻抗分析传感器和光学心率传感器，用于健康检测。
充电头网通过拆解了解到，三星这款手表采用螺丝固定后盖，在后盖上固定生物电传感器和光学传感器等。组件之间通过排线连接，便于组装。手表采用无线充电，无线充电方案来自易冲半导体，手表内置CPS4019高集成无线充电接收芯片，无线充电器内置CPS4038无线充电接收发射二合一芯片。
