拆解报告：HOTO小猴12V USB-C冲击钻套装
----- 充电头网拆解报告第2454篇 -----
前言
前言
冲击钻是日常家居必不可少的重要工具，在家具安装中起到非常重要的作用，用于在墙面上开孔，拧入膨胀螺栓起到固定用途。伴随着锂电工具的发展，冲击钻也由传统的插电时，升级到内置锂电池的无线式，对于登高或者长距离作业更加友好。
充电头网拿到了小猴工具推出的一款12V冲击钻，这款冲击钻具备扭力调节，可以作为电动螺丝刀，电钻和冲击钻使用。冲击钻内置锂电池，并通过USB-C接口充电。随包装附送批头，钻头等配件，到手即可使用。下面就带来这款冲击钻的拆解，一起看看内部设计。
此前充电头网还拆解过小猴USB-C直柄电动螺丝刀、小猴USB-C充气宝、小猴20V无线高压清洗机等产品，欢迎查阅。
小猴12V冲击钻开箱
包装盒正面印有HOTO品牌和收纳盒简图。

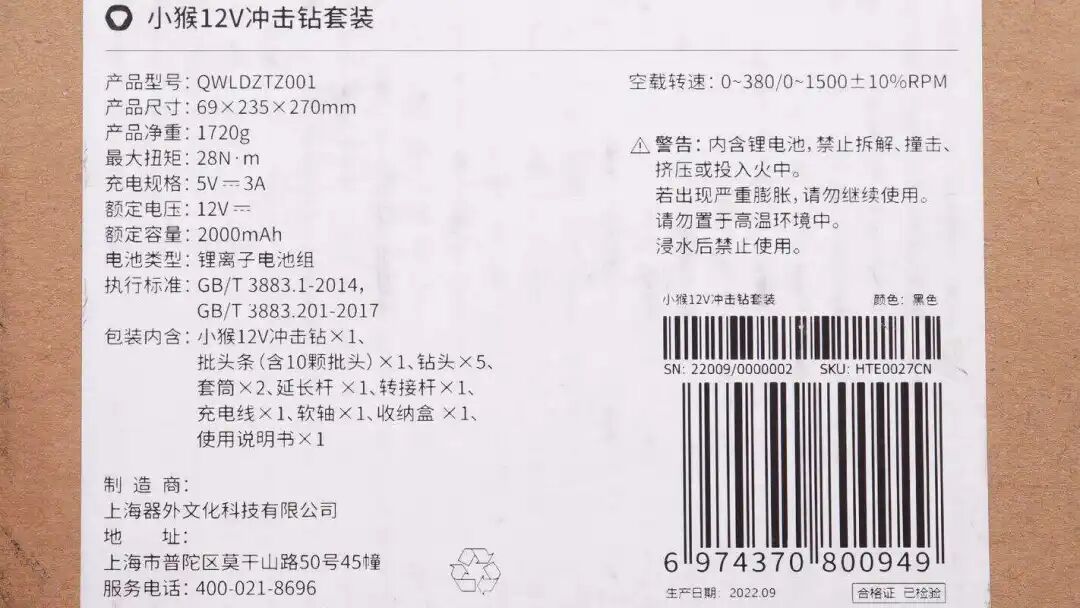

背面贴有产品信息贴纸
产品型号：QWLDZTZ001
产品尺寸：69*235*270mm
产品净重：1720g
最大扭矩：28N·m
充电规格：5V3A
额定电压：12V
额定容量：2000mAh
电池类型：锂离子电池组
空载转速：0-380/0~1500±10%RPM
制造商：上海器外文化科技有限公司

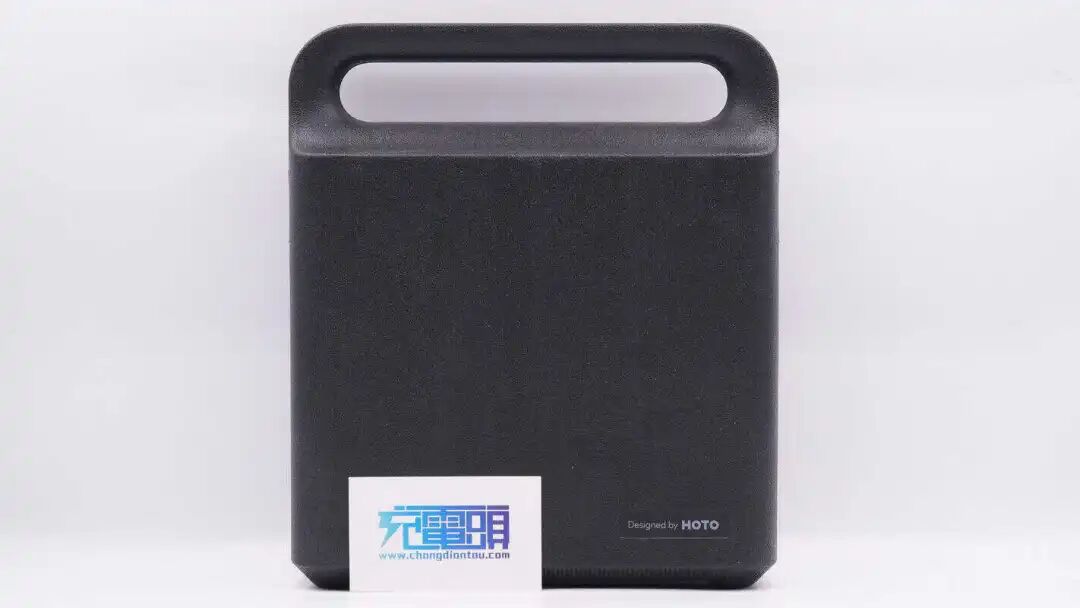

收纳盒整个一塑料材质，表面磨砂处理，顶部设有提手方便搬运，正面右下角设计有Designed by HOTO。

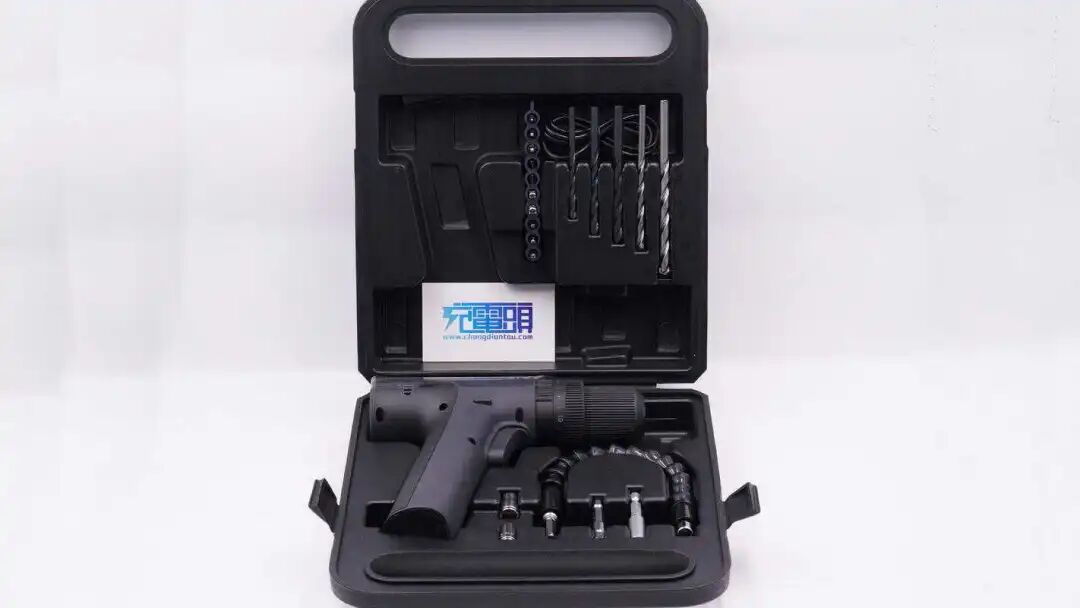

收纳盒内部是经典工具箱风格设计，冲击钻本体和配件全部固定在凹槽里。

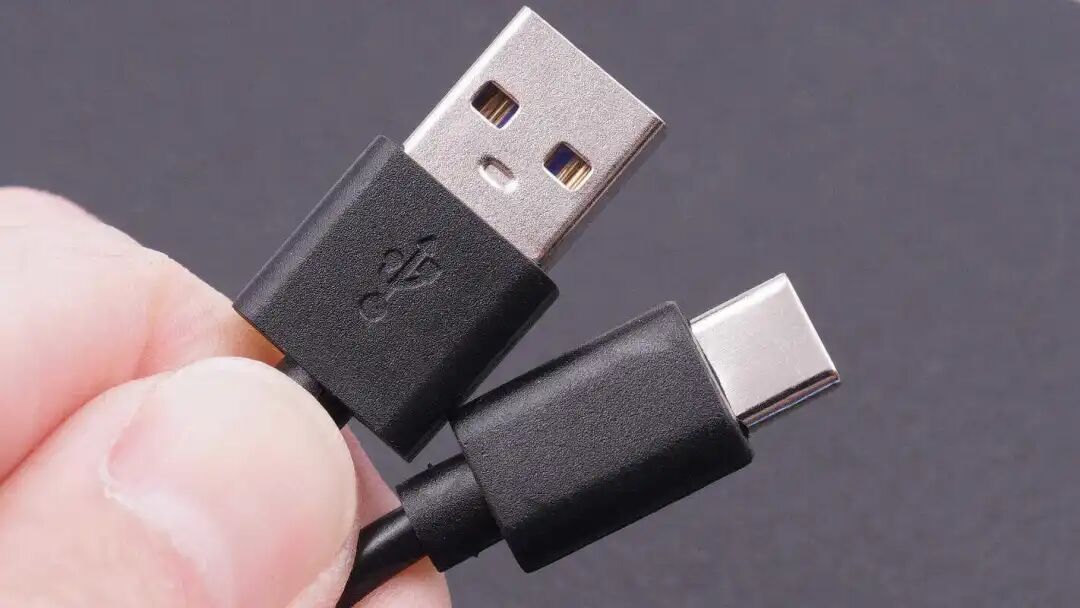

附带充电线是USB-A to USB-C短线，线头外壳磨砂方便插拔。

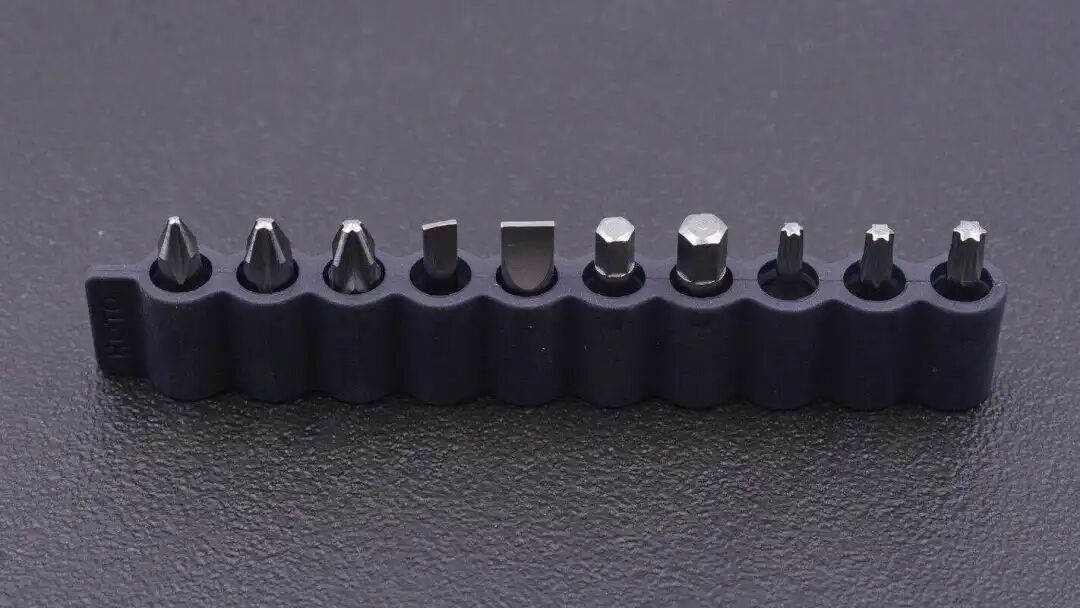

10种批头装在批头条里。

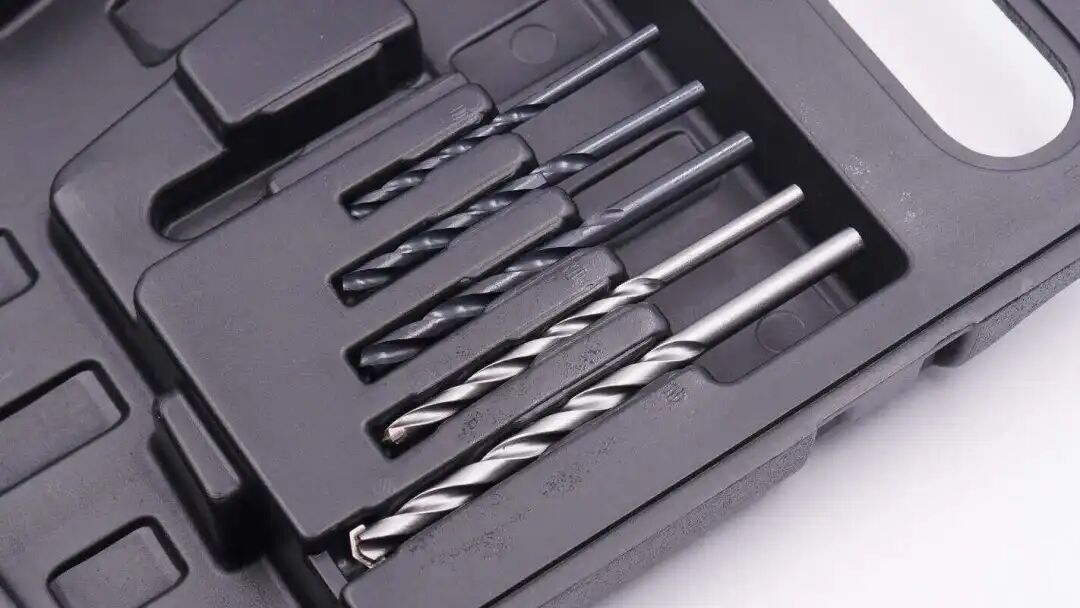

五根钻头特写。

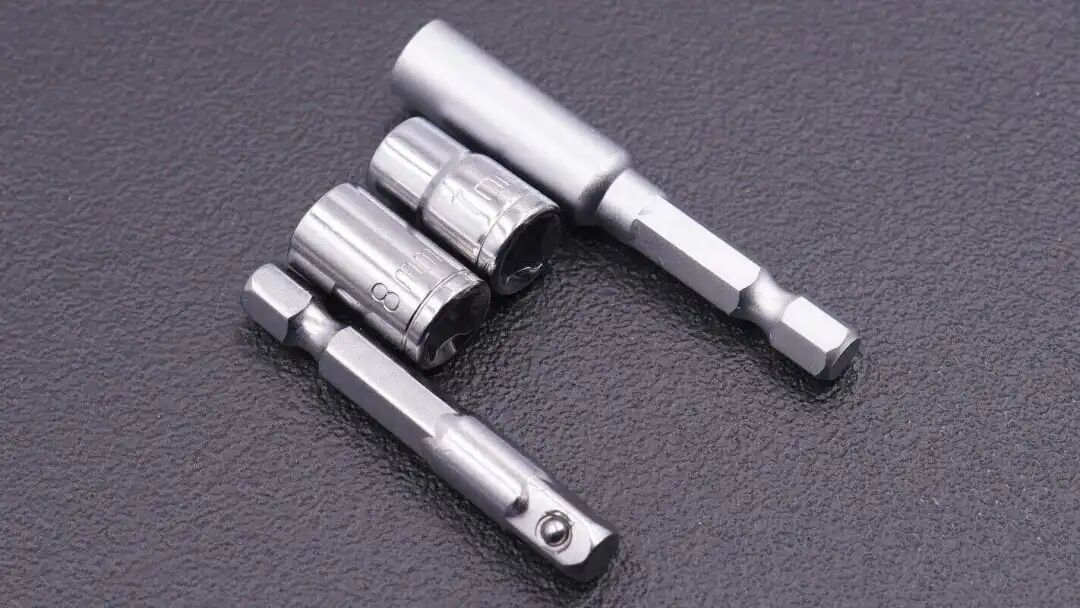

此图两侧是延长杆和转接杆，中间两个短的是7mm、8mm两种螺帽尺寸套筒。
万向软轴特写，狭小空间也能灵活操作。

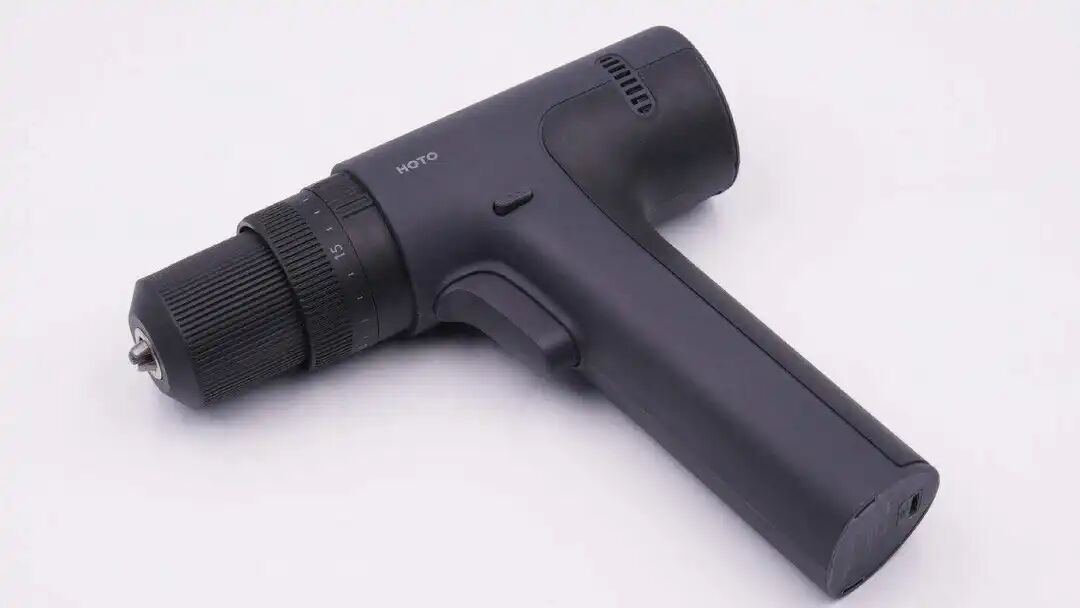

冲击钻本体采用尼龙+玻纤坚固外壳，搭配TPE软胶注塑手柄，保护性好同时防刮耐污，贴合手型持握好。

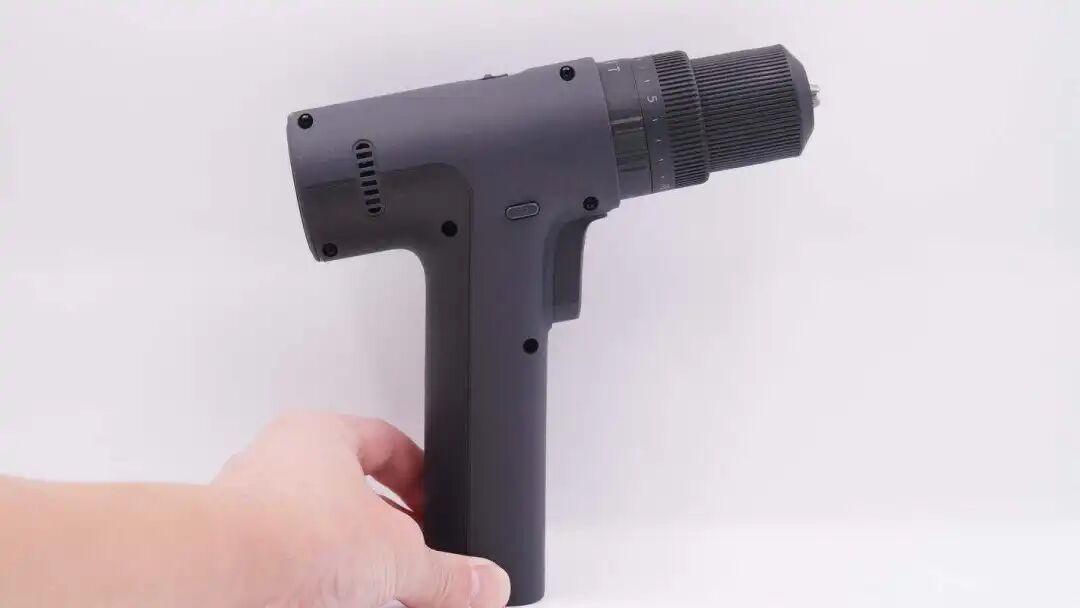

冲击钻顶部机身和手柄之间呈钝角，略微倾斜设计符合人体工学，使用体验更好。
冲击钻持握场景一览。

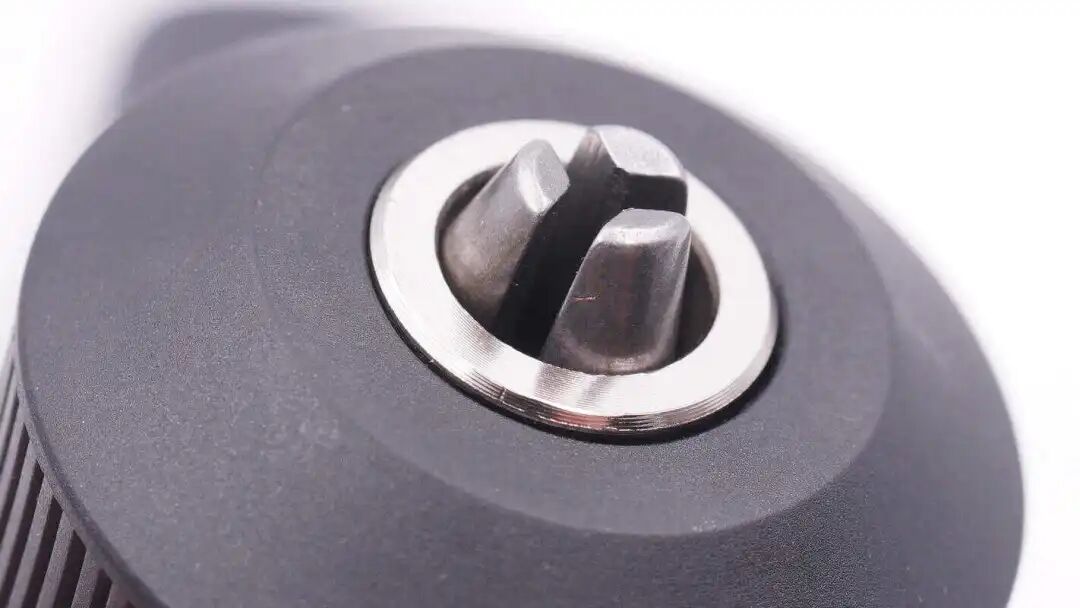

夹具部分，旋转外侧滚筒可以放开夹具，滚筒上有箭头指示锁紧方向。

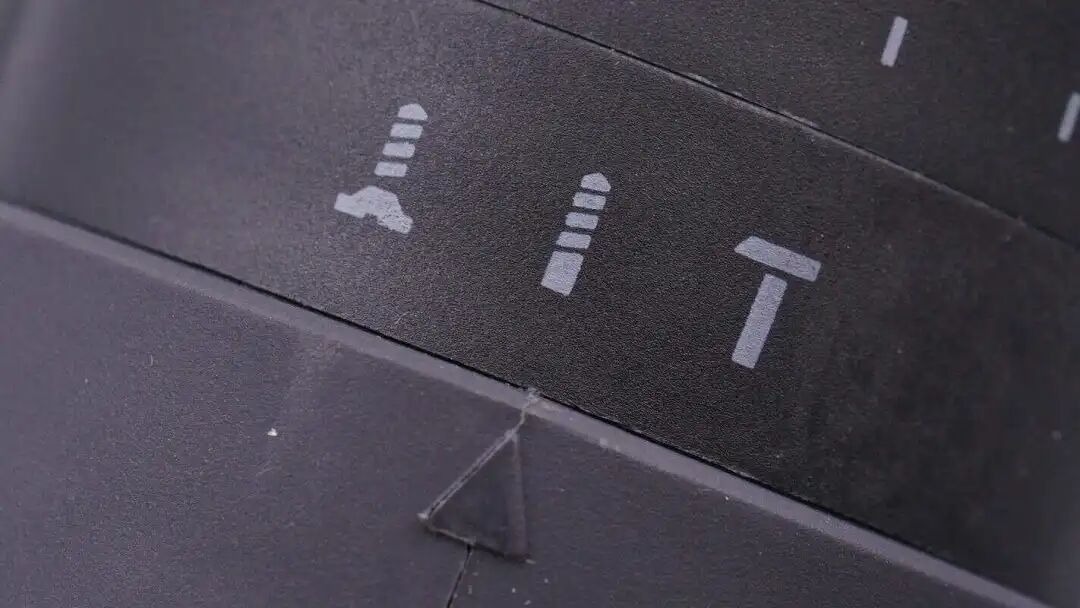

滚筒侧身有三角形箭头以及批头、钻头等标识提示，三角形指向哪个说明就是要组装相应的进行工作。
滚筒上还印有档位刻度标识，方便用户辨识使用。

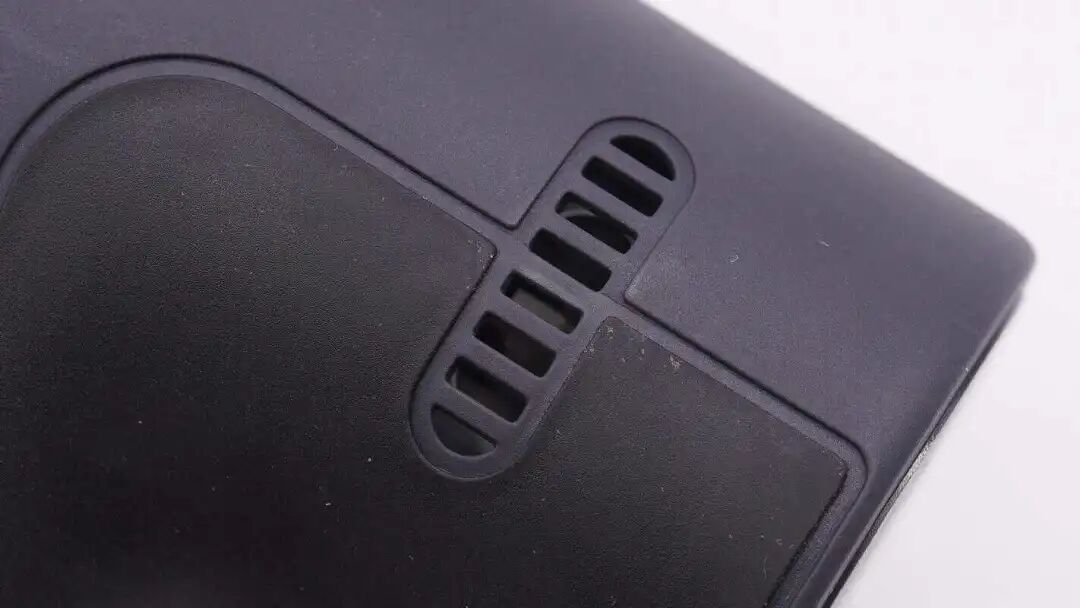

末端散热孔特写。

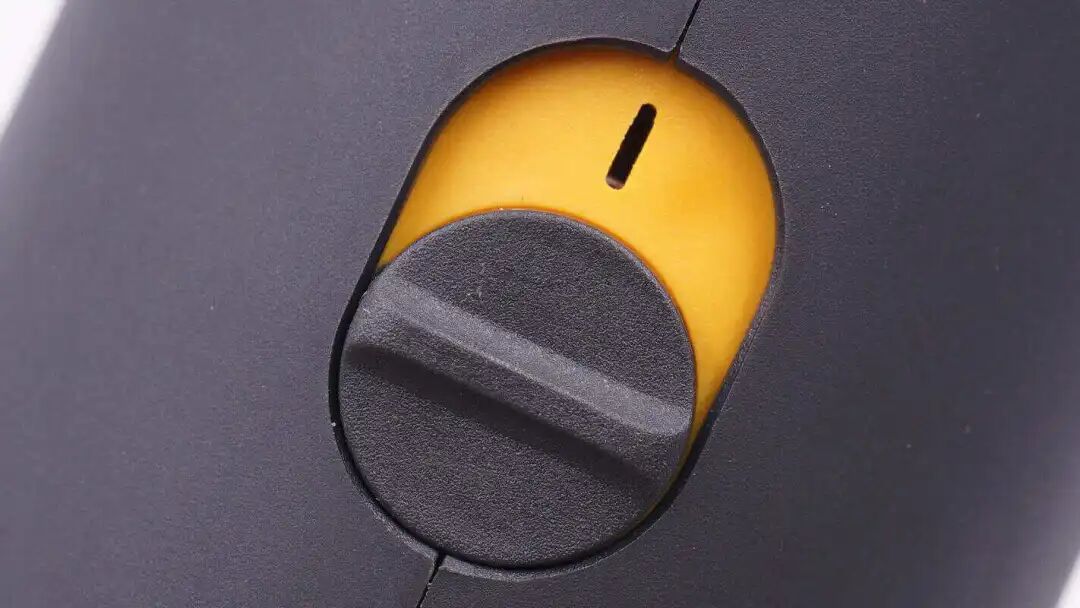

机身顶部的转速调节拨杆，图中显示为一档。

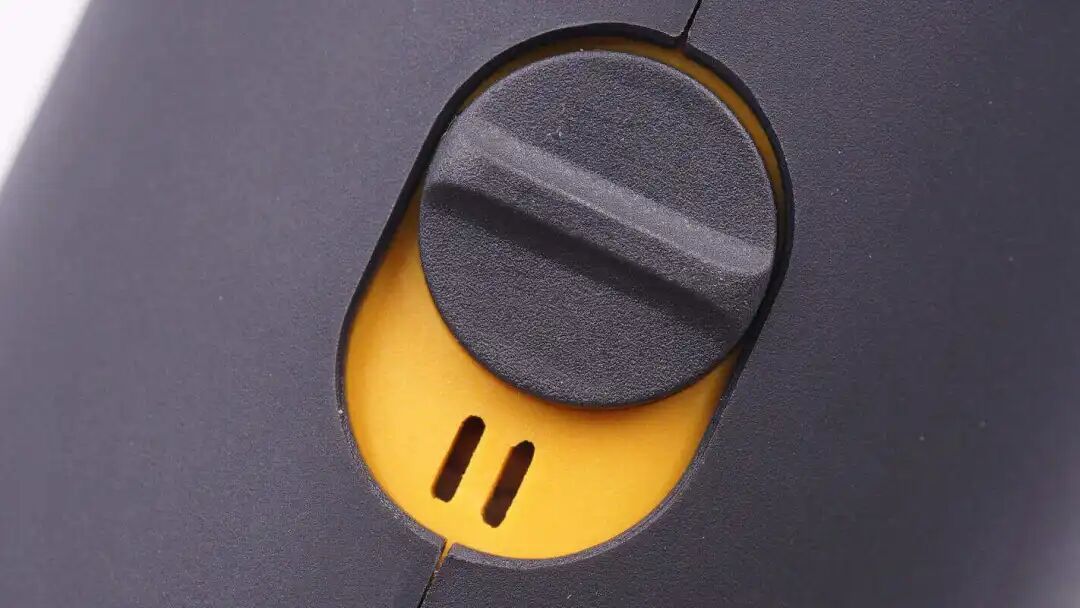

通过滑动即可调档，轻松应对不同场景。

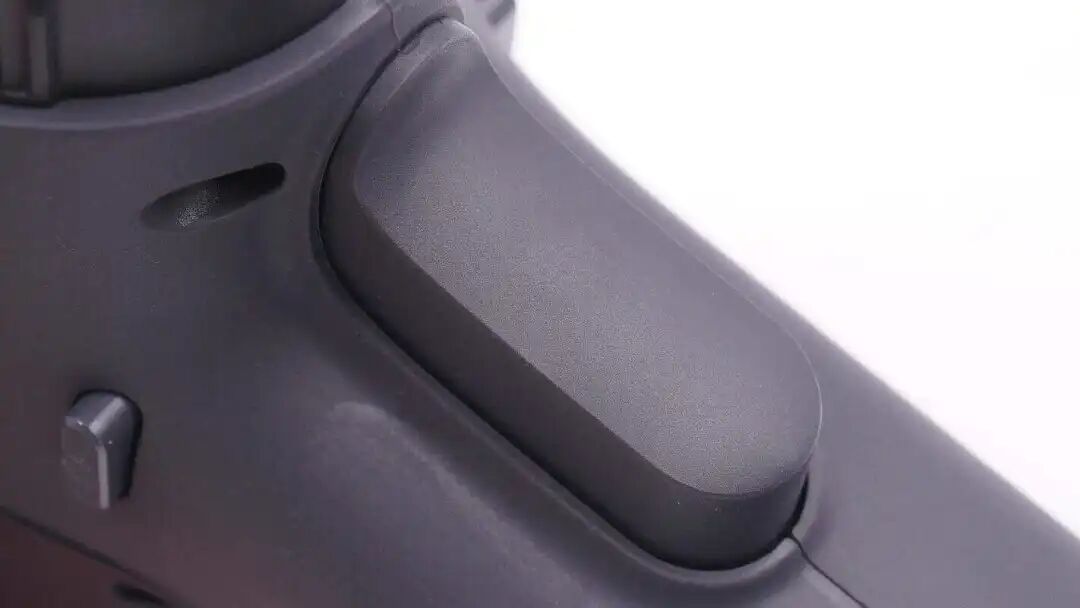

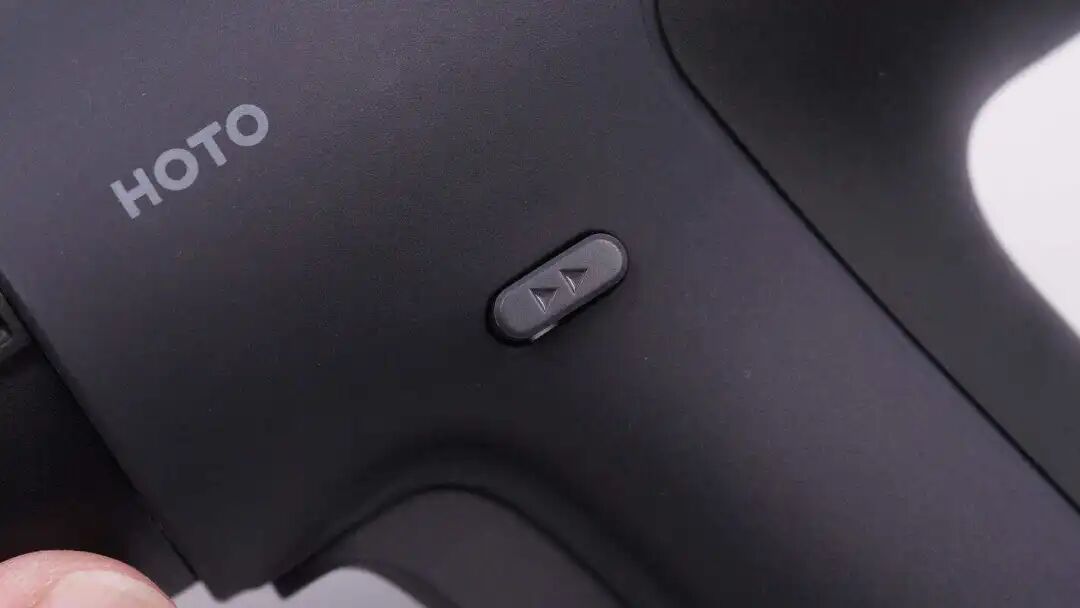

正反转按键特写。
无级调速开关特写，速度自由可控。
手柄底部配备USB-C充电接口，并贴有电钻铭牌贴纸，参数信息不再赘述。

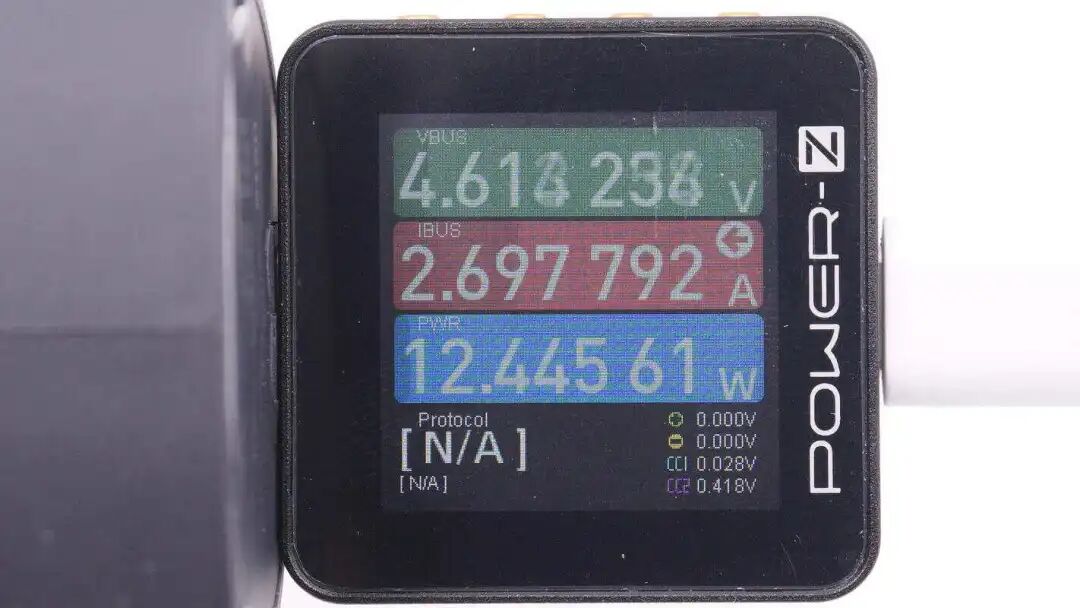

最后给冲击钻进行充电，使用ChargerLAB POWER-Z KM002C测得充电功率约为12.45W。
小猴12V冲击钻拆解
看完了小猴12V冲击钻的外观和配件，下面就进行拆解，看看这款冲击钻的设计如何。

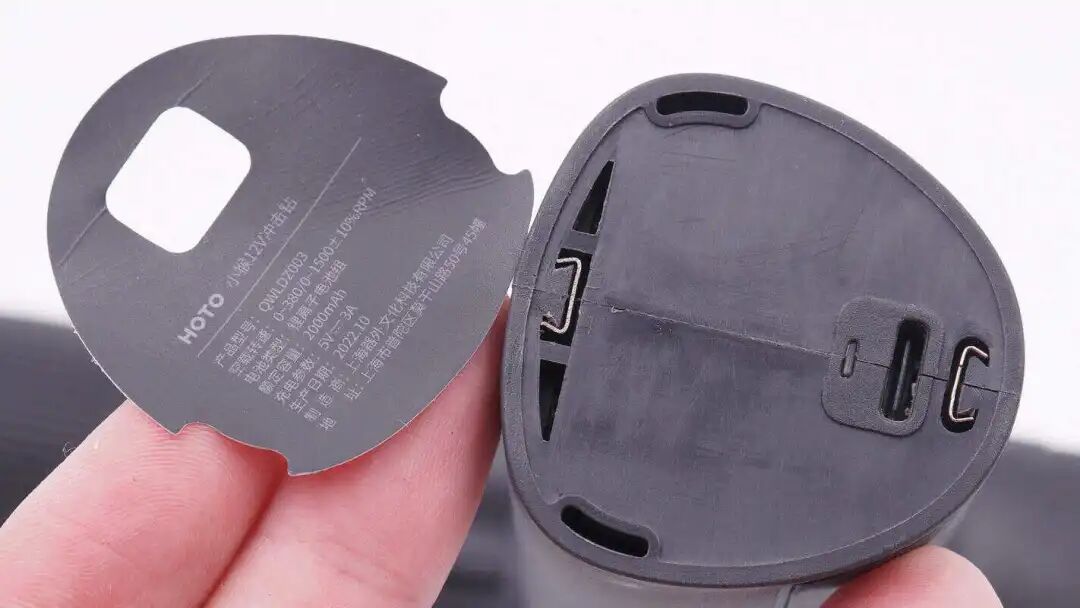

首先撕下底部的标签，在标签下面是金属固定卡。
取出金属固定卡片，继续拆解外壳。

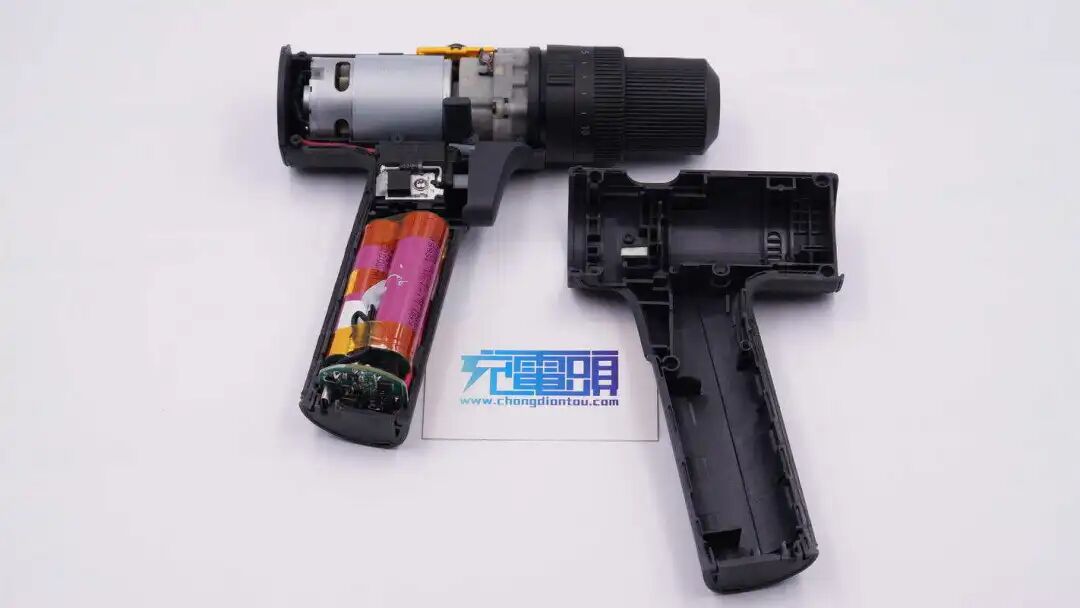

拧开固定螺丝拆开外壳，电池放置在手柄内部，机身内部为电机和变速箱。

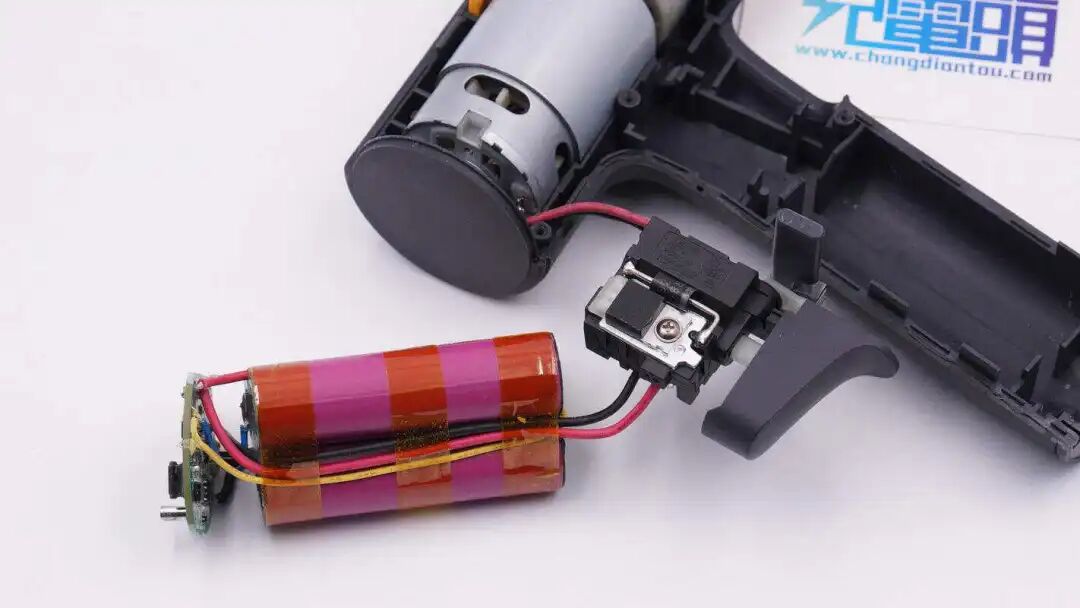

电池组通过调速开关连接到电机，由于是有刷电钻，内部结构相对简单。
下方焊接调速器供电导线，顶部焊接电机输出导线。

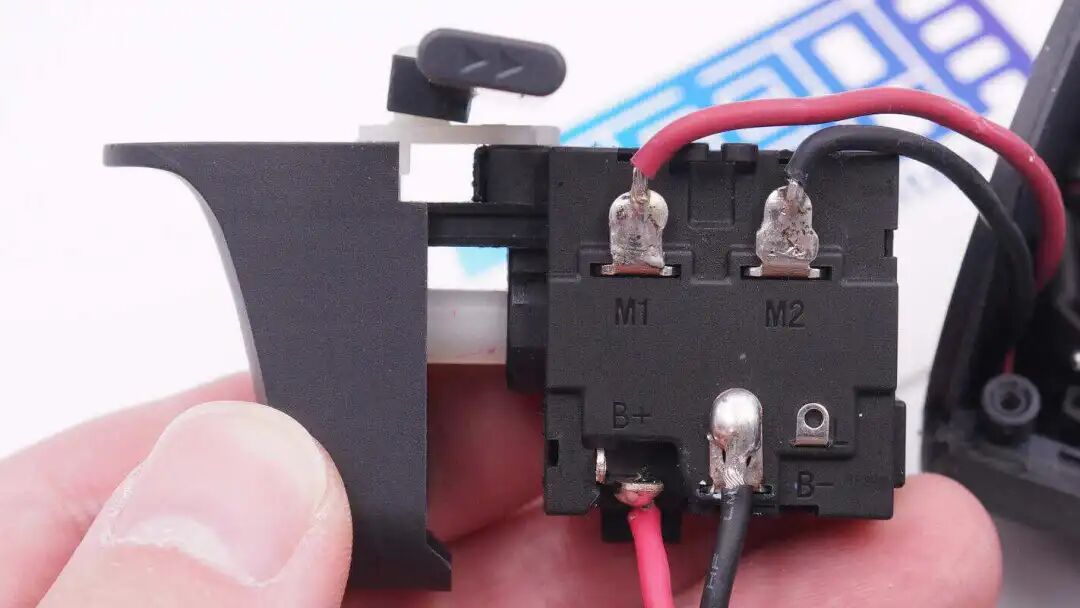

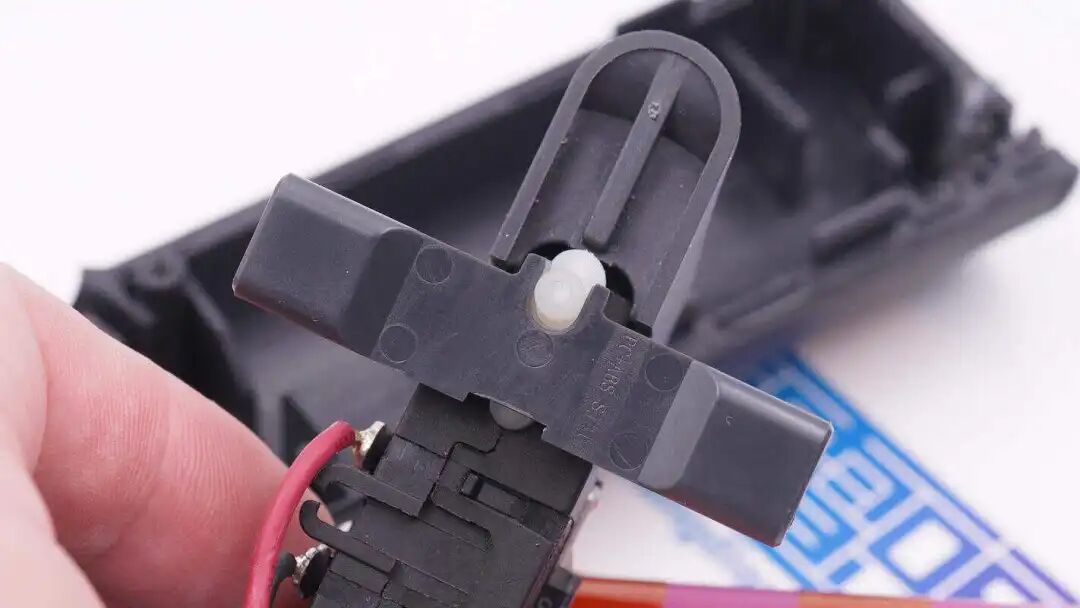

调速器顶部的转向调节拨杆。
调速器转向调节拨杆特写。

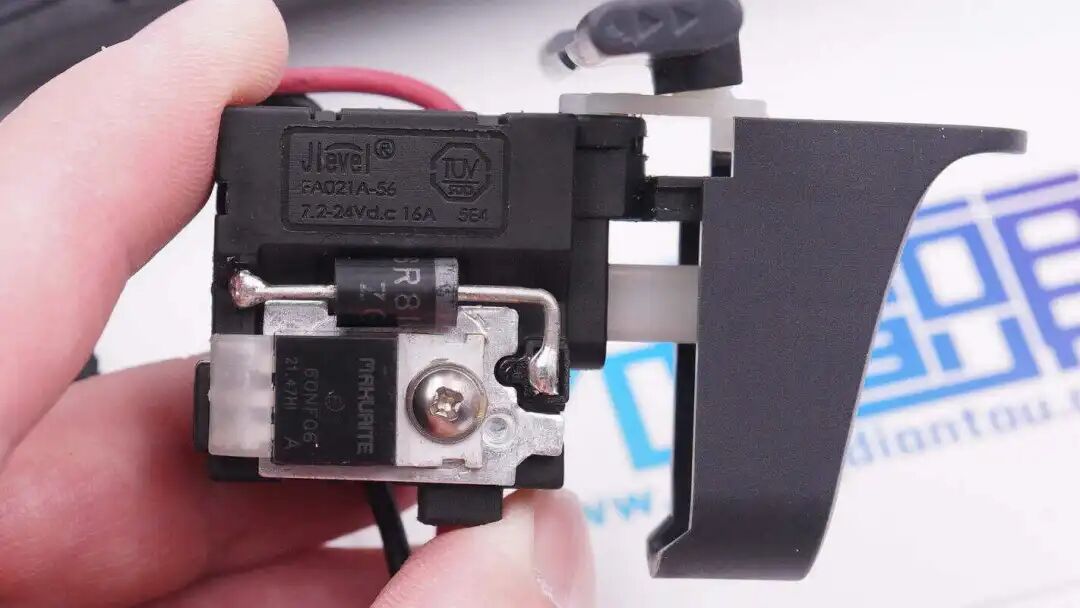

调速器侧面焊接二极管和调速MOS管。

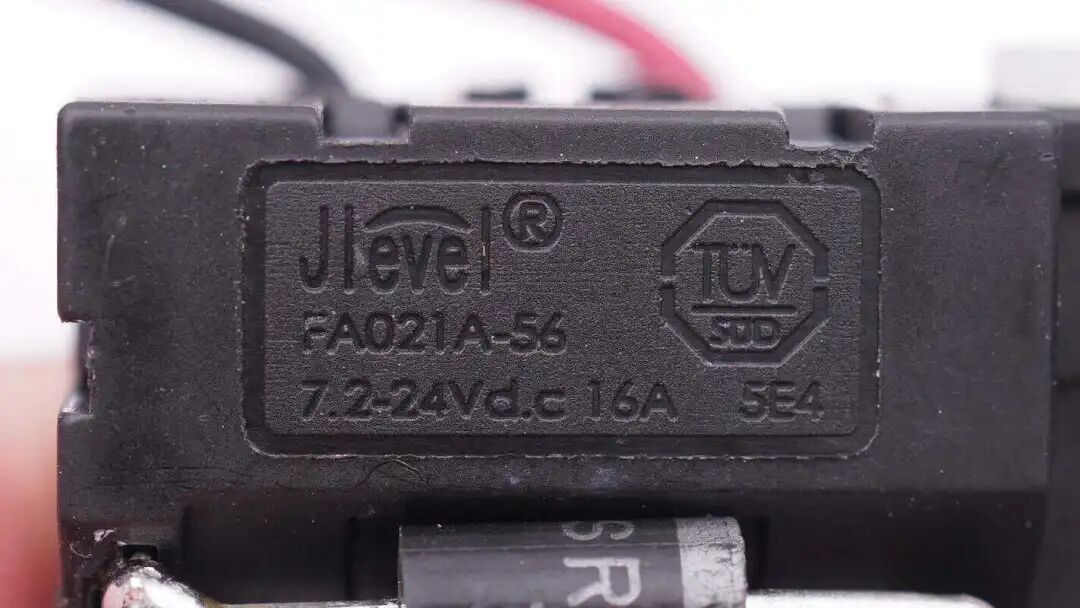

电钻调速器来自Jlevel杰拉华电器，FA021A-56，支持7.2V-24V输入电压，输出电流为16A。
续流二极管特写。
调速MOS管丝印60NF06。

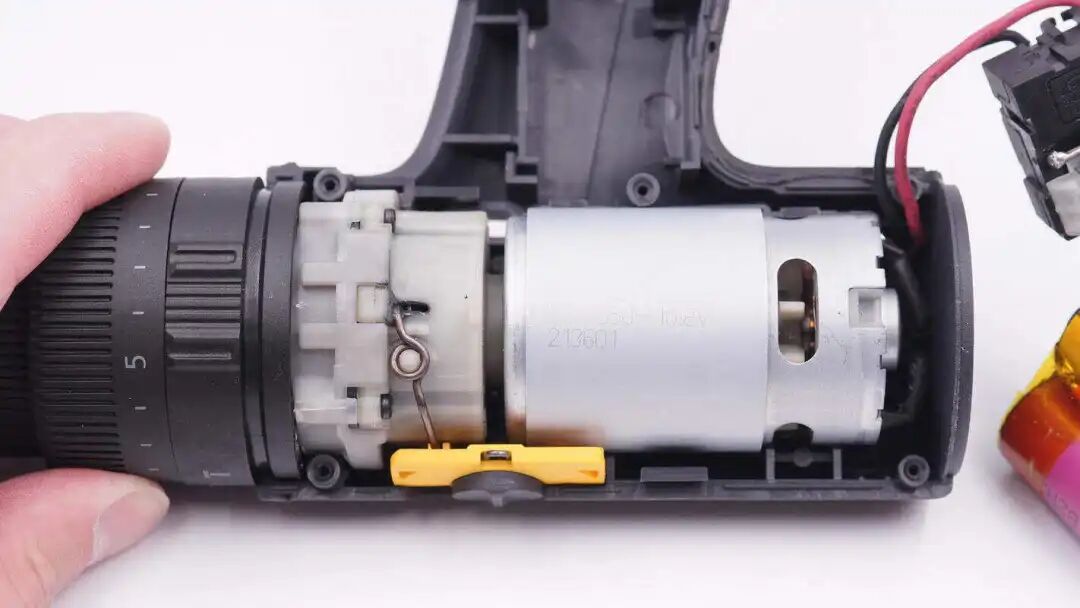

电机及减速机构特写。

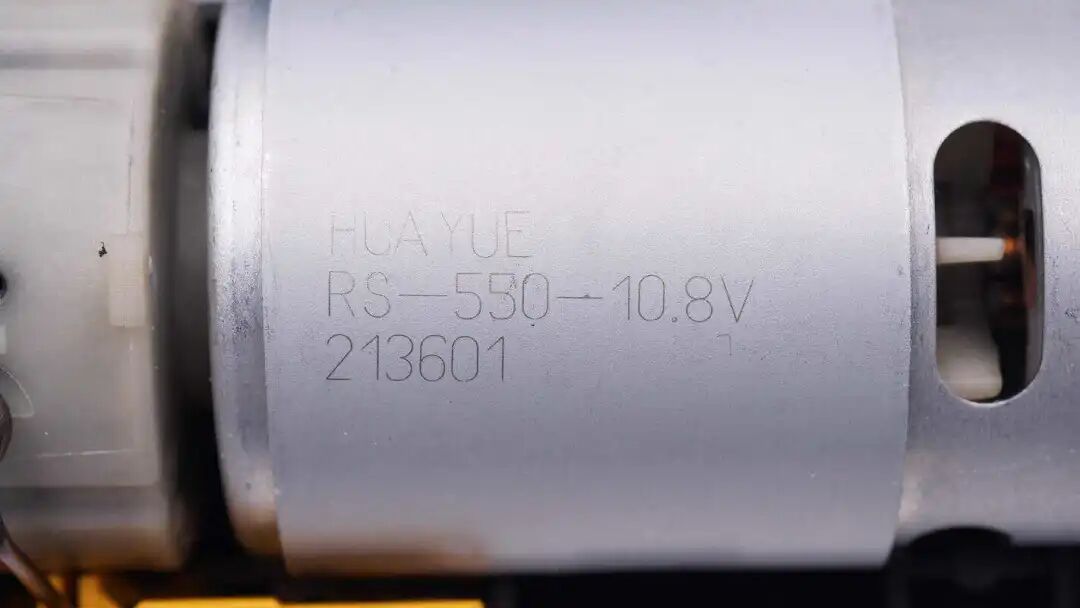

电机为RS-550规格，电压为10.8V。

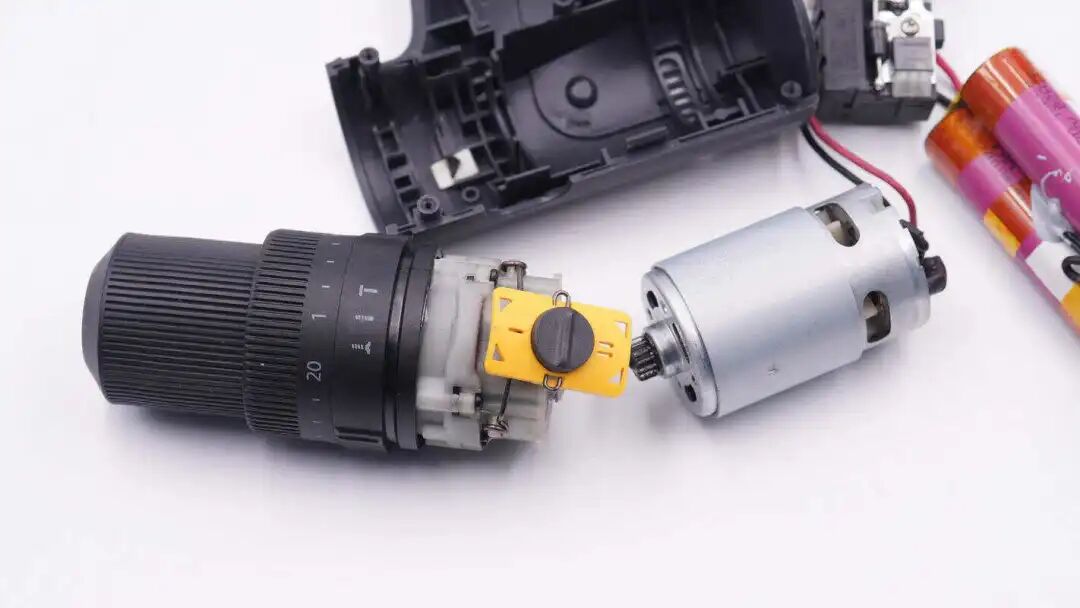

分离开齿轮箱和电机。

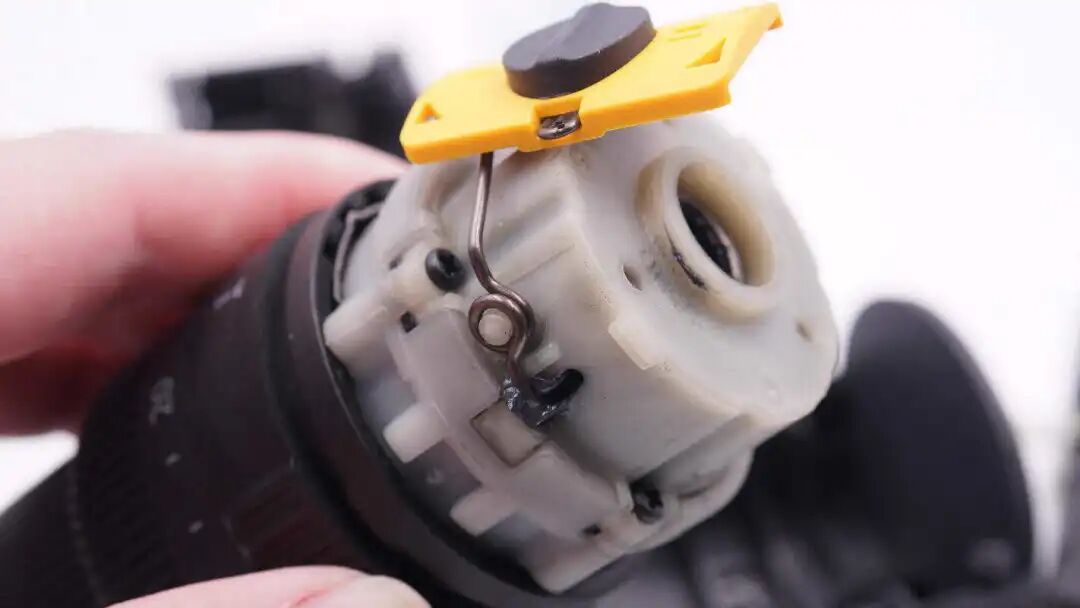

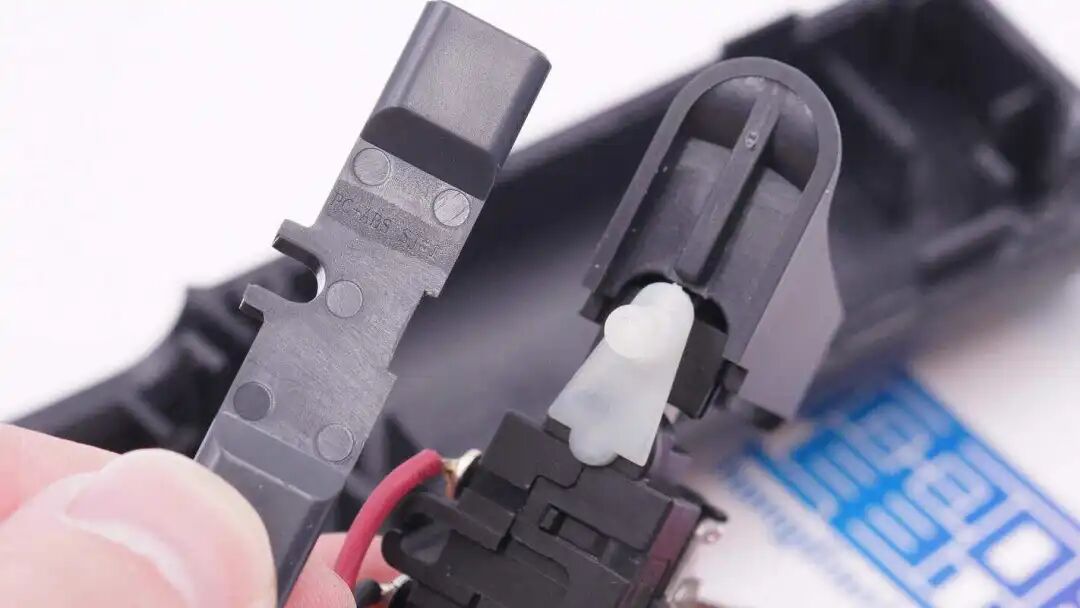

齿轮箱档位拨杆特写，通过钢丝传动。

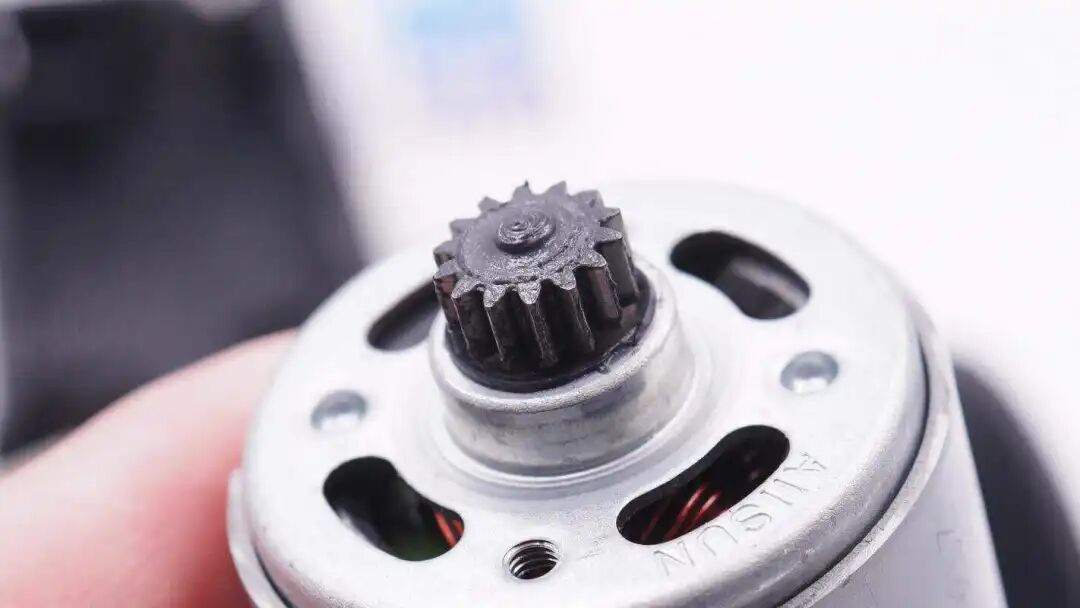

电机输出轴采用金属齿轮。

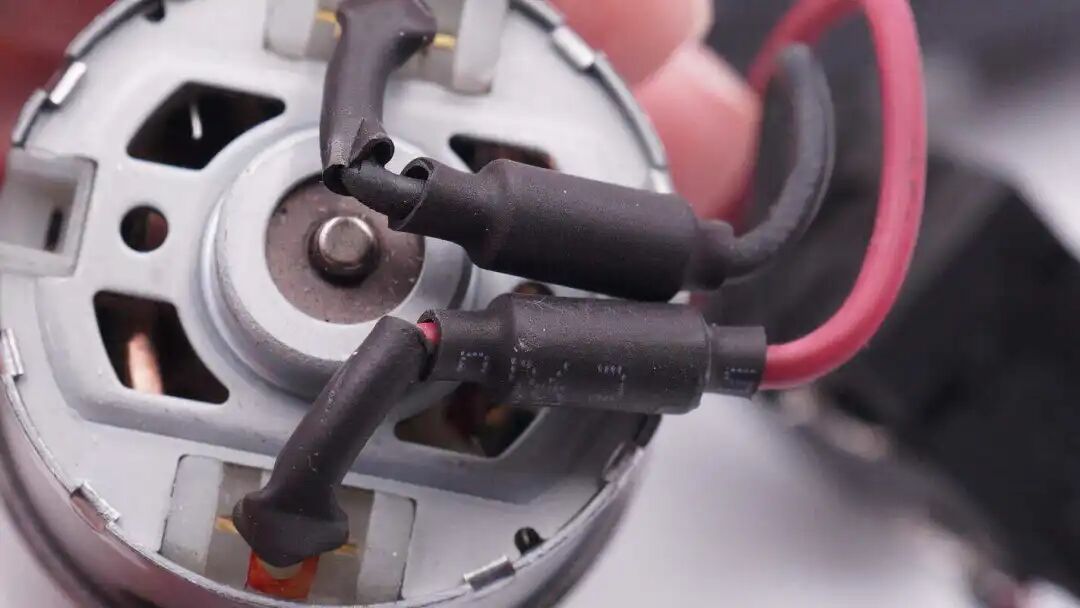

电机输出线套有磁环，并外套热缩管固定。
冲击钻内置三串18650锂电池，缠绕胶带固定。

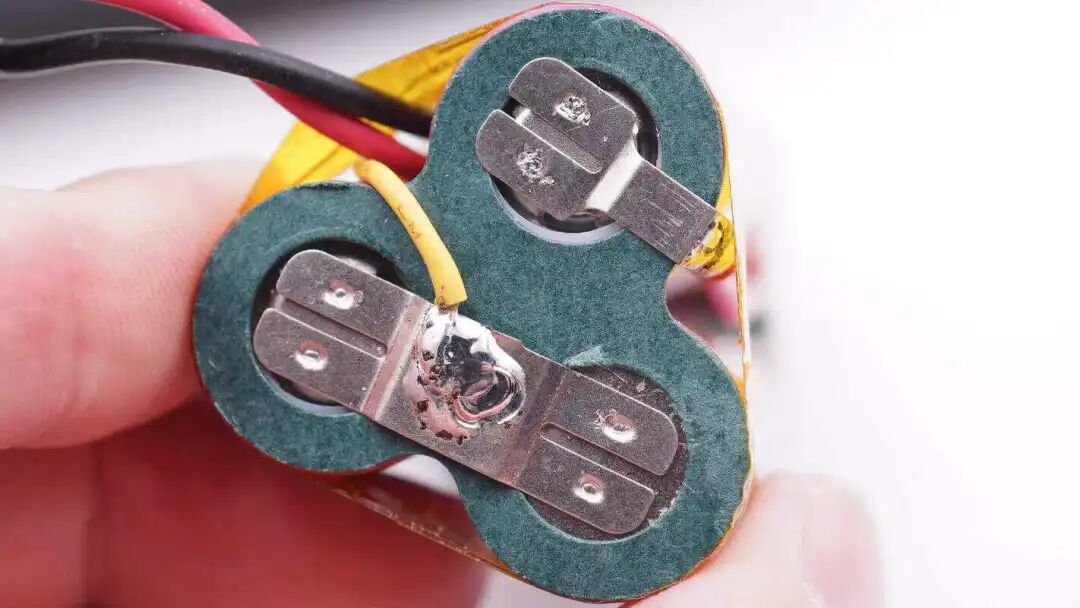

三节电池串联连接，并粘贴青稞纸绝缘。

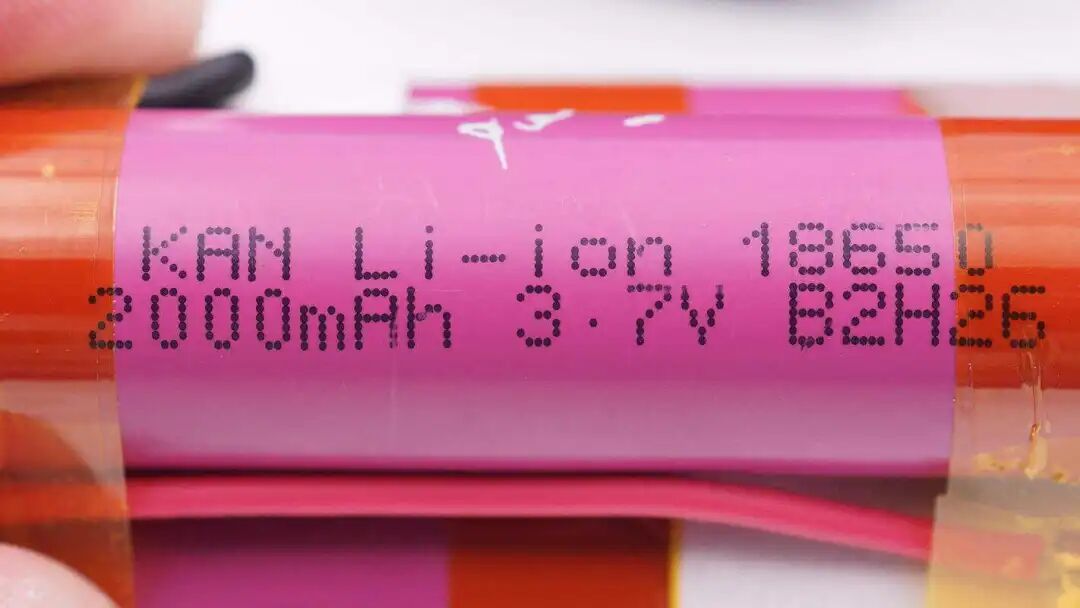

18650电池规格为3.7V 2000mAh。

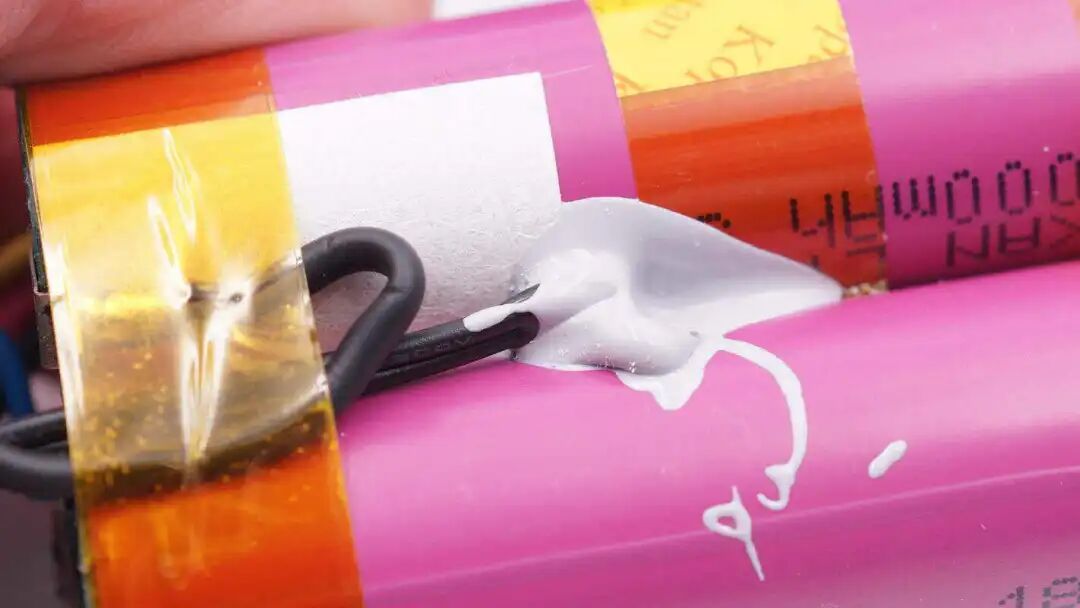

检测电池温度的热敏电阻通过胶水固定在电池上。

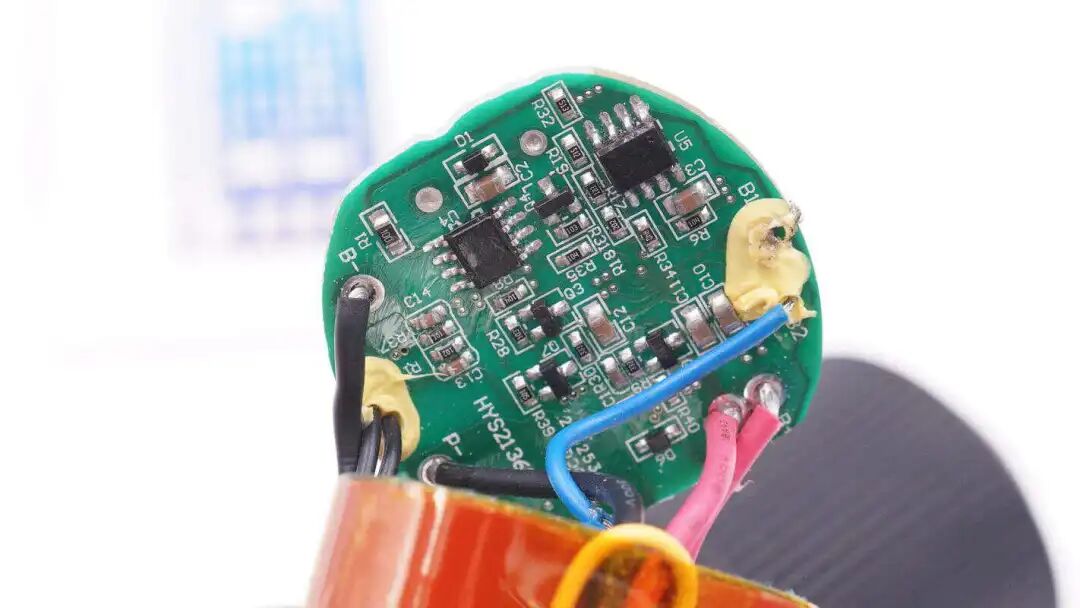

电池焊接连接一块PCB，用于电池保护及充电功能。

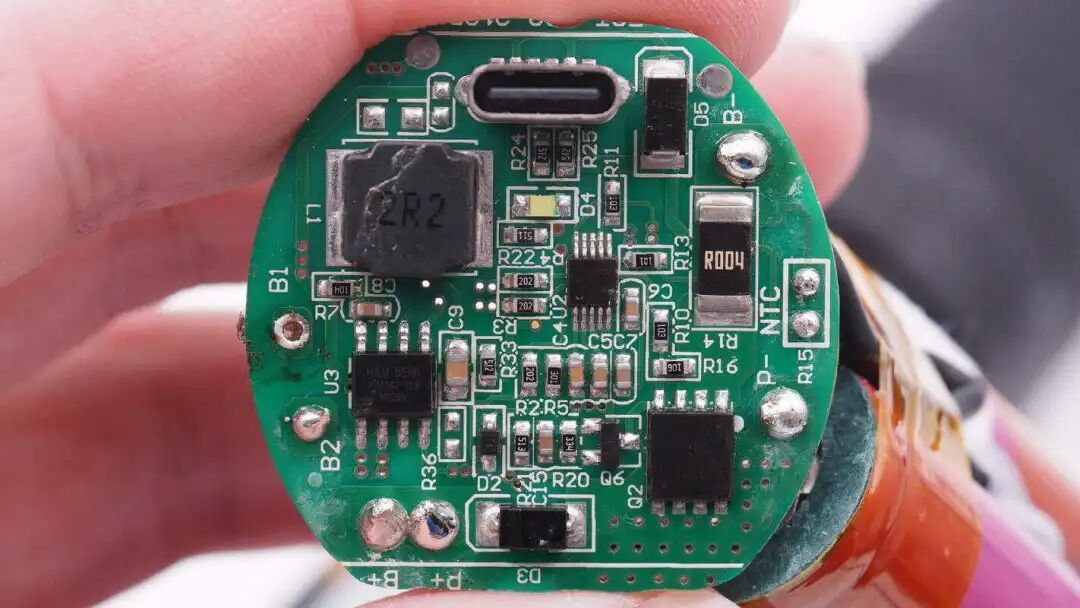

小板正面焊接USB-C母座，升压电感，MOS管，电池保护芯片，电流取样电阻和MOS管。
电池充电芯片来自华之美，型号HM4042-12.6，是一颗同步升压锂电池充电芯片，用于三串锂电池充电。

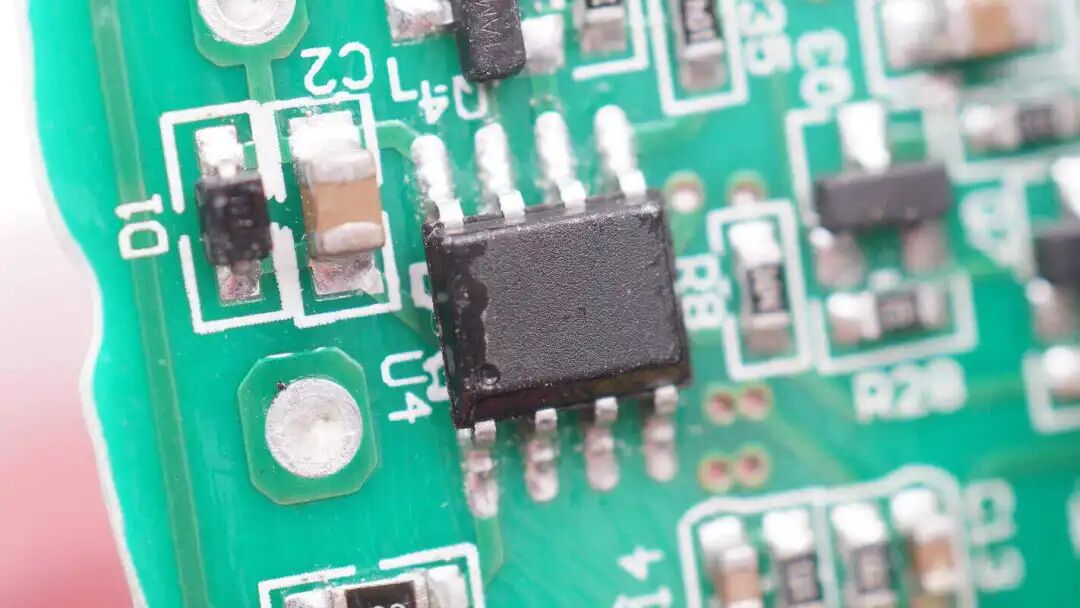

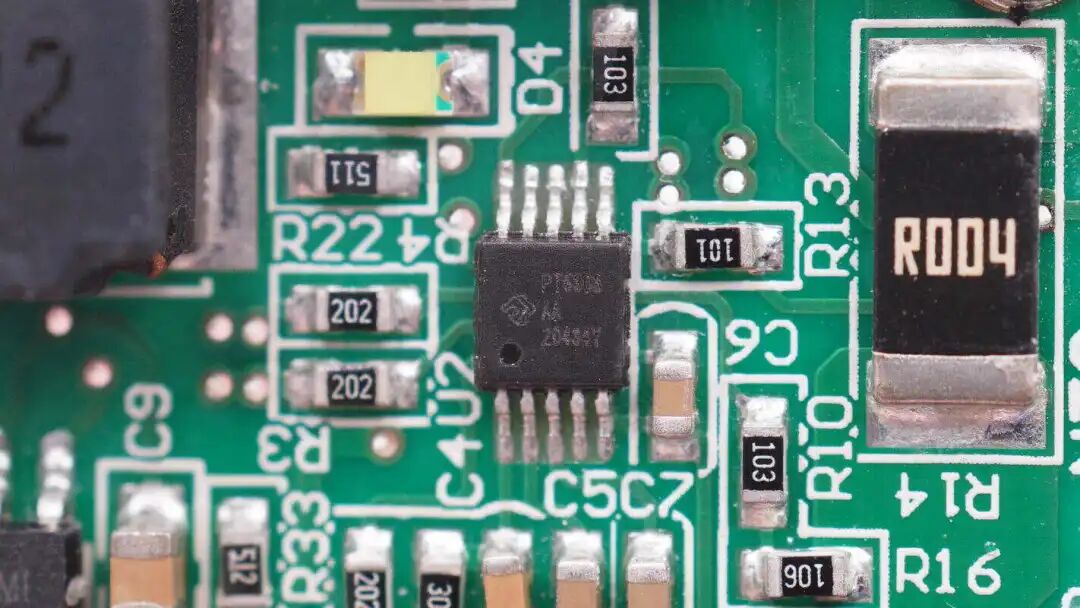

电池保护芯片来自华润矽威，型号PT6303，是一颗三串锂电池保护芯片，用于冲击钻电池组的过充，过放，过热和过流保护功能，具备25mV电压检测精度和10mV的电流检测精度。右侧R004取样电阻用于电池组电流检测。
一颗无标的MCU芯片用于功能控制。

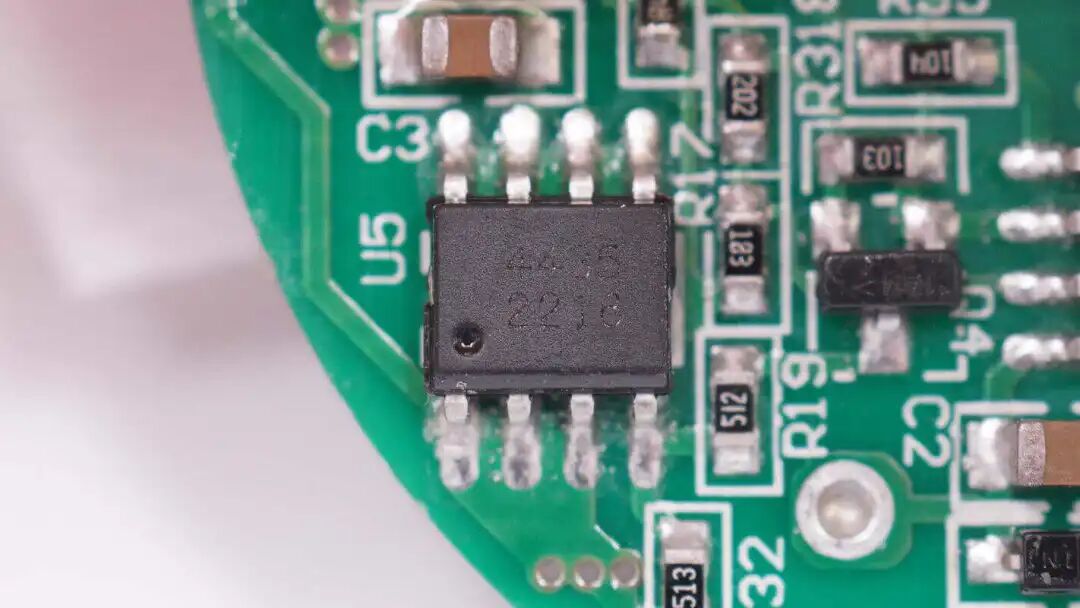

4435 PMOS管用于供电控制。

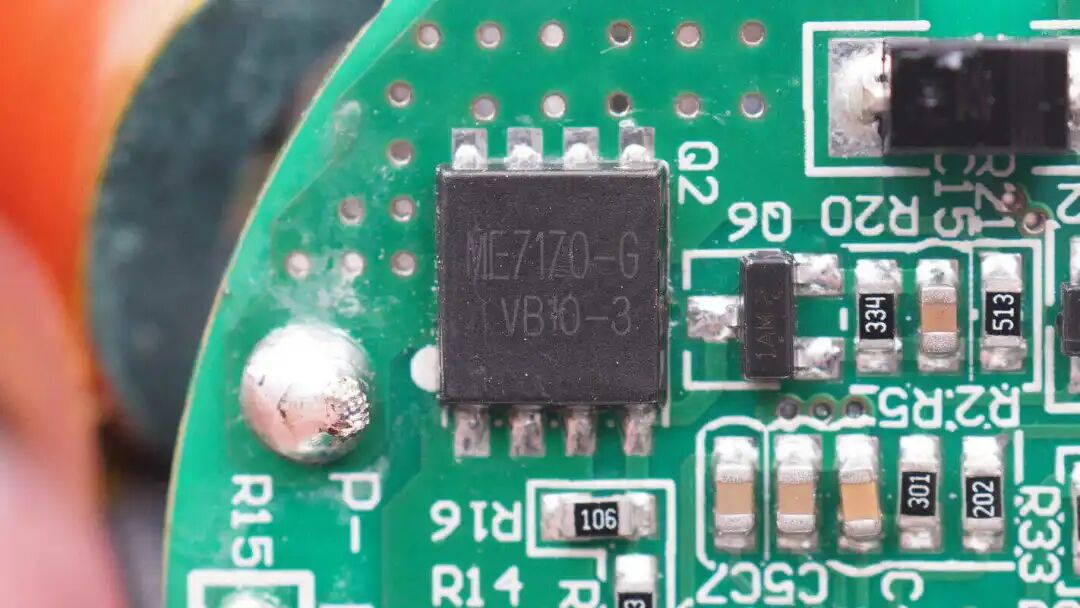

ME7170-G NMOS用于电池组输出控制。
白色充电指示灯特写。

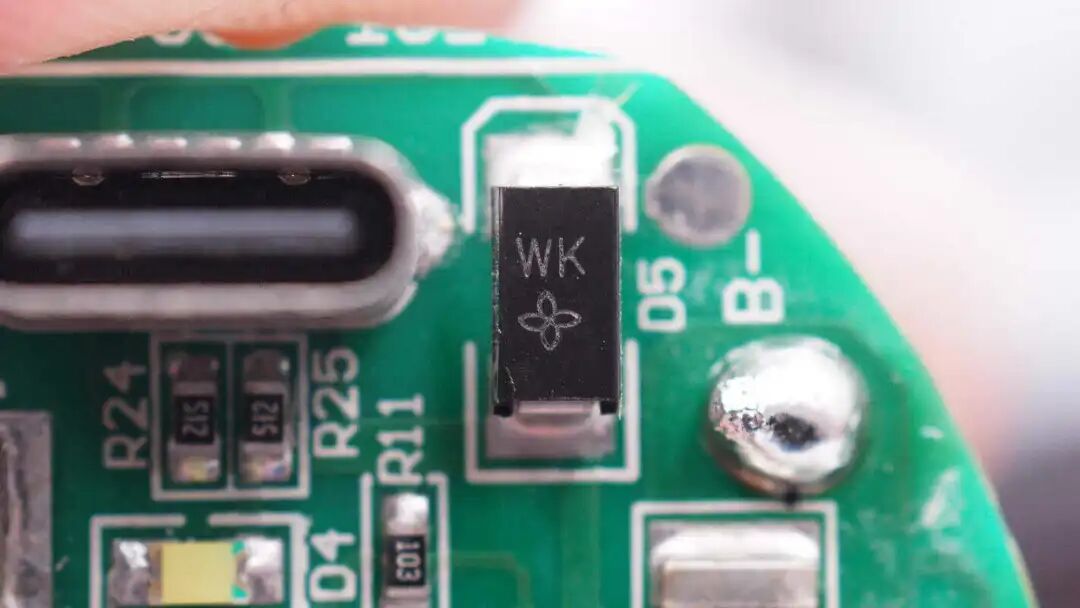

一颗TVS用于输入端静电保护。

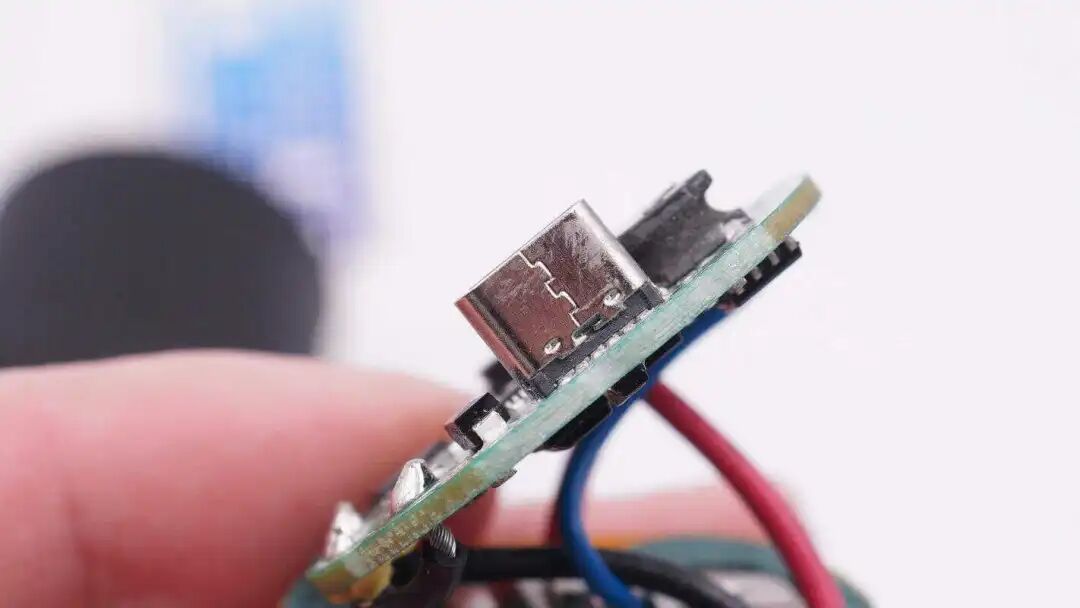

USB-C母座采用过孔焊接固定。
全部拆解一览，来张全家福。
充电头网拆解总结
小猴工具这款冲击钻内置锂电池，摆脱电线束缚。冲击钻具备USB-C充电接口，使用移动电源或者手机充电器均可充电，使用更加方便。冲击钻具备多档扭力调节，可以作为电动螺丝刀，电钻和冲击钻使用，用途广泛。
充电头网通过拆解了解到，小猴这款12V冲击钻内置三串锂电池为电机供电，电池组配有热敏电阻进行温度监控，内置华之美HM4042将输入升压为电池充电，电池保护芯片华润矽威，型号PT6303。冲击钻为有刷电机，调速器来自杰拉华电器，用于电机转向和转速调节。冲击钻设计紧凑，体积小巧，是居家常备的好帮手。
