拆解报告：透明版22.5W 10000mAh快充移动电源

前言

自从手机自行更换电池成为历史后，捉襟见肘的续航能力就让用户对移动式电源拥有更多的需求，因此各大配件厂商也纷纷推出自己的移动电源。

近期，充电头网拿到两款大容量充电宝，并且拥有透明可视化设计，充满赛博朋克式构造观感，并且输出功率可达22.5W，支持华为SCP快充。此前已经做了详细评测，下面拆解看看产品内部具体设计。

透明版22.5W移动电源开箱

包装盒采用黑绿色设计，正面拥有条纹装沟壑设计，凹陷处的“FY”“FOREVER YOUNG”等标识采用透明装饰塑料填补，整体外观及拉链类似于行李箱。

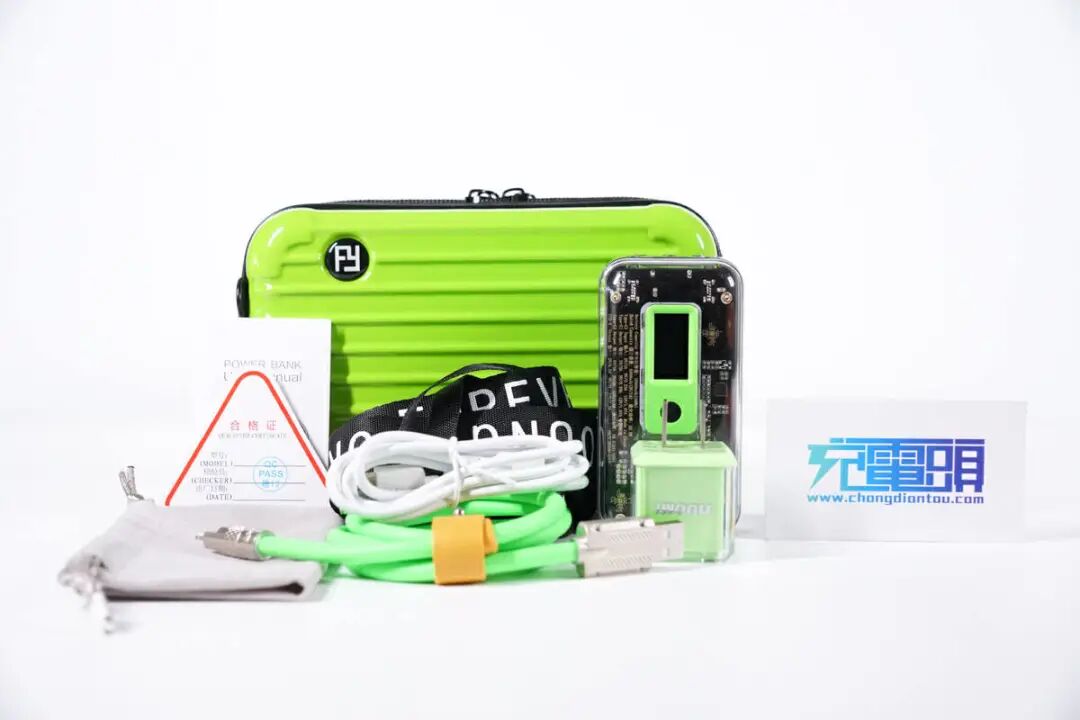

取出包装盒内所有物品，除充电宝本体外，另附赠说明手册、两条充电线材、毛呢收纳袋以及包装盒延长肩带等。

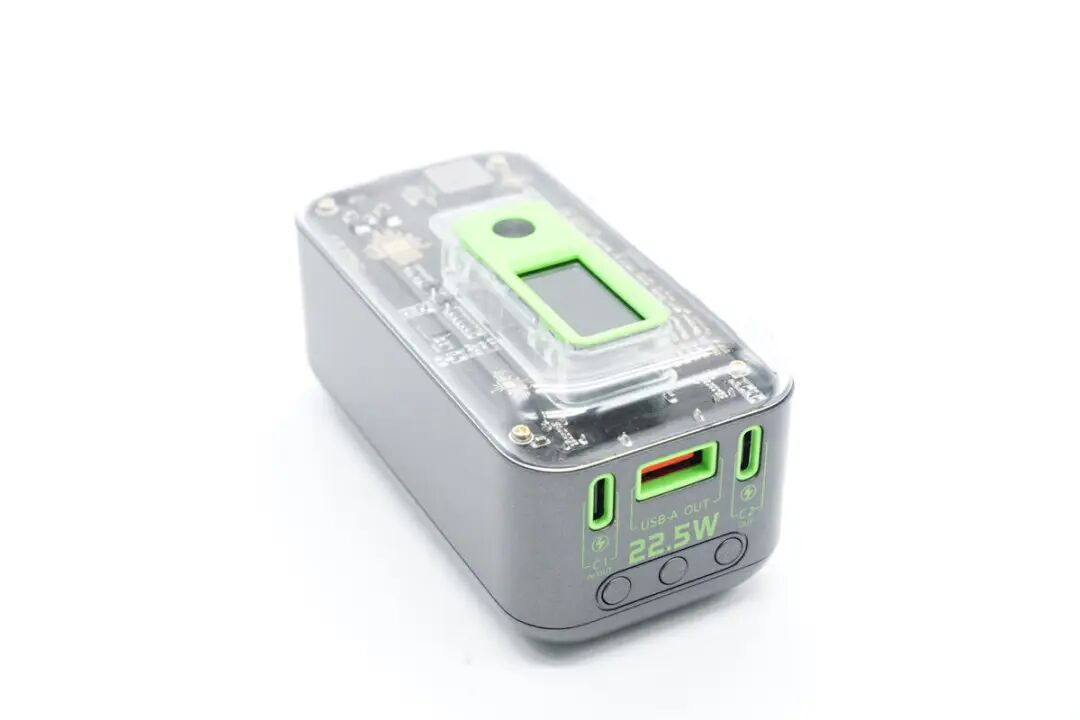

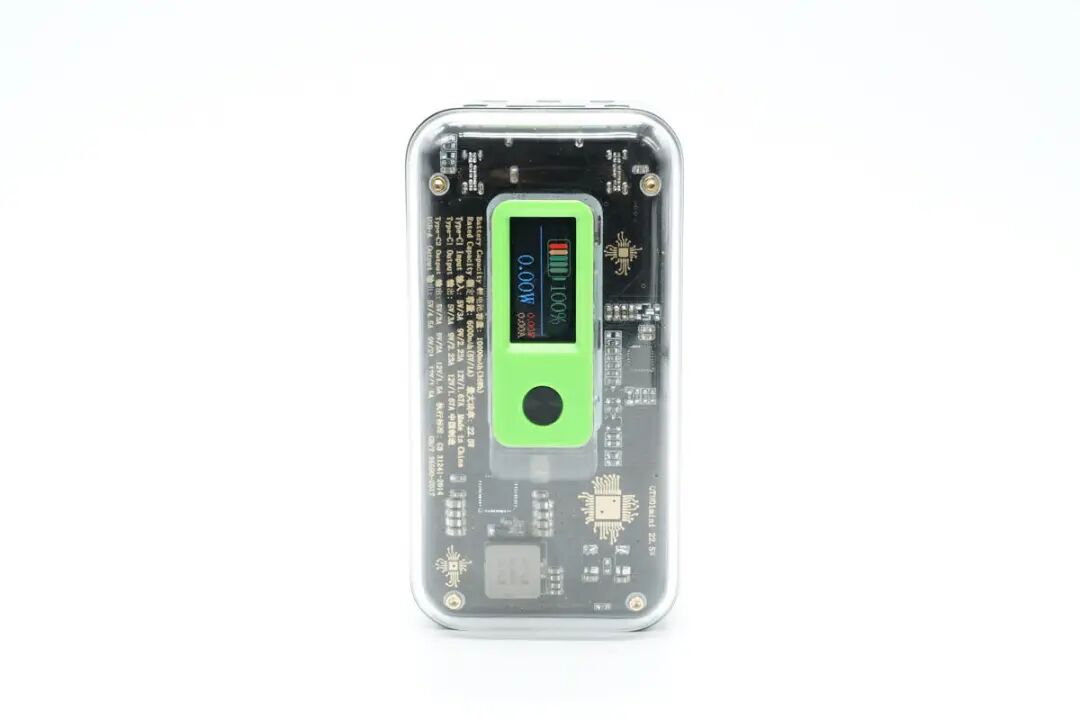

充电宝采用透明PC塑料舱体外壳+可视化电路板设计，辅以绿色配色，颇有一种赛博朋克科技感；整体为PC塑料外壳+ABS盖板拼接设计，类似圆柱体，可立于桌面。

充电宝侧面透明仓从左往右依次为电量显示屏、电源开关按钮。轻按开机键，数字显示屏显示对应电量，并且下方栏在充电/供电时将会显示电压、电流及实时功率。

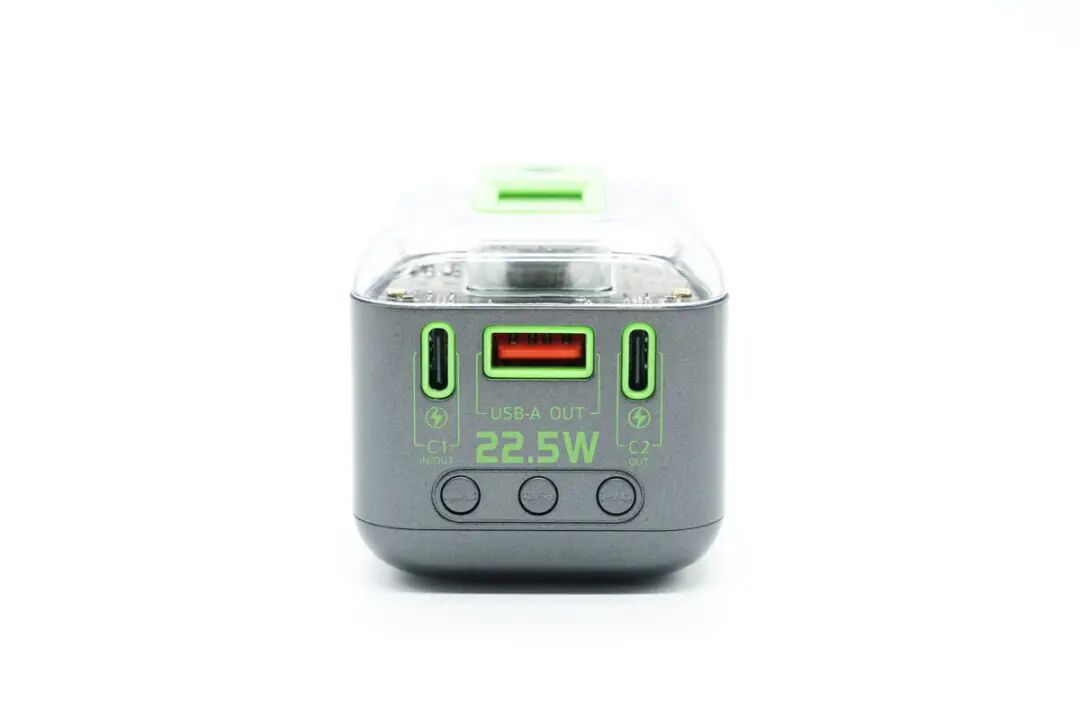

充电宝输出面板配置2C1A共三个USB端口，下方均印有标识名称，并且最明显的就是“22.5W”最大输出功率字样；并且下方配置三个功能设置/切换按钮。“M/S”可调节拾音灯模式、“C/B”可调节灯光模式、“P/O”长按关闭，双击为照明模式。

更具按钮可调节模式，拥有渐变、霓彩、固定、跑马灯等模式灯光色彩。

USB-A接口母口胶芯为绿色，并无加宽 PIN 脚。

透明仓内电路板上丝印有规格参数铭文。

锂电池容量：10000mAh（36Wh）

额定容量：6000mAh（5V1A）

USB-C1输入/输出：5V3A，9V2.23A，12V1.67A

USB-C2输出：5V2.4A，9V2A，12V1.5A

USB-A输出：5V4.5A，9V2A，12V1.5A

最大功率：22.5W

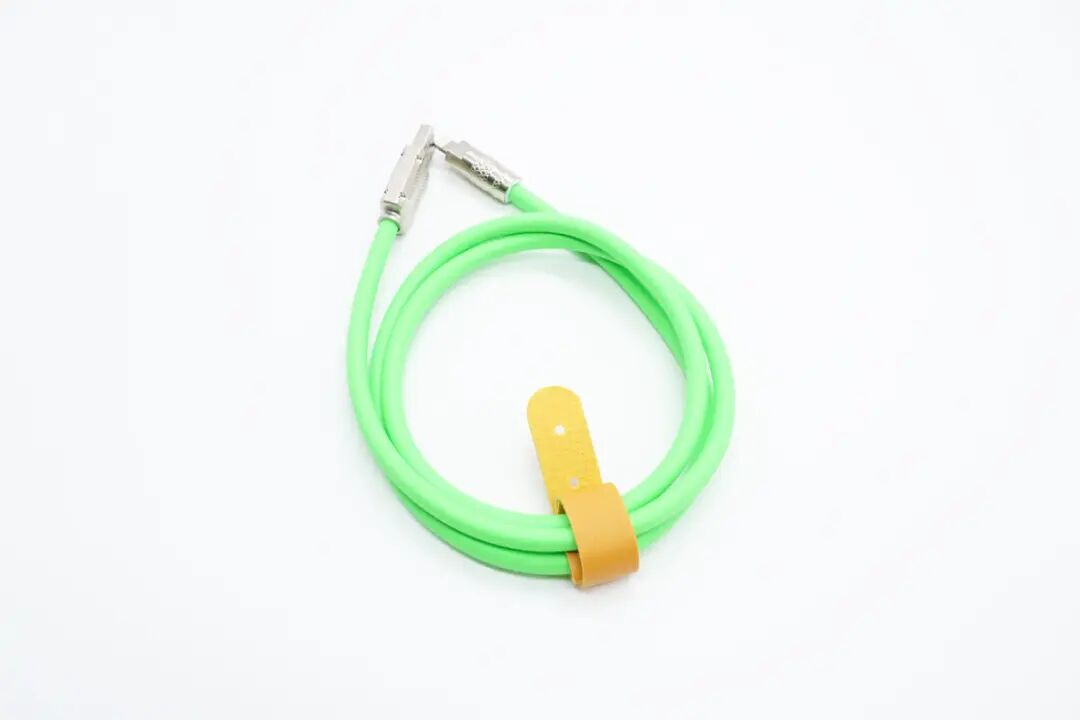

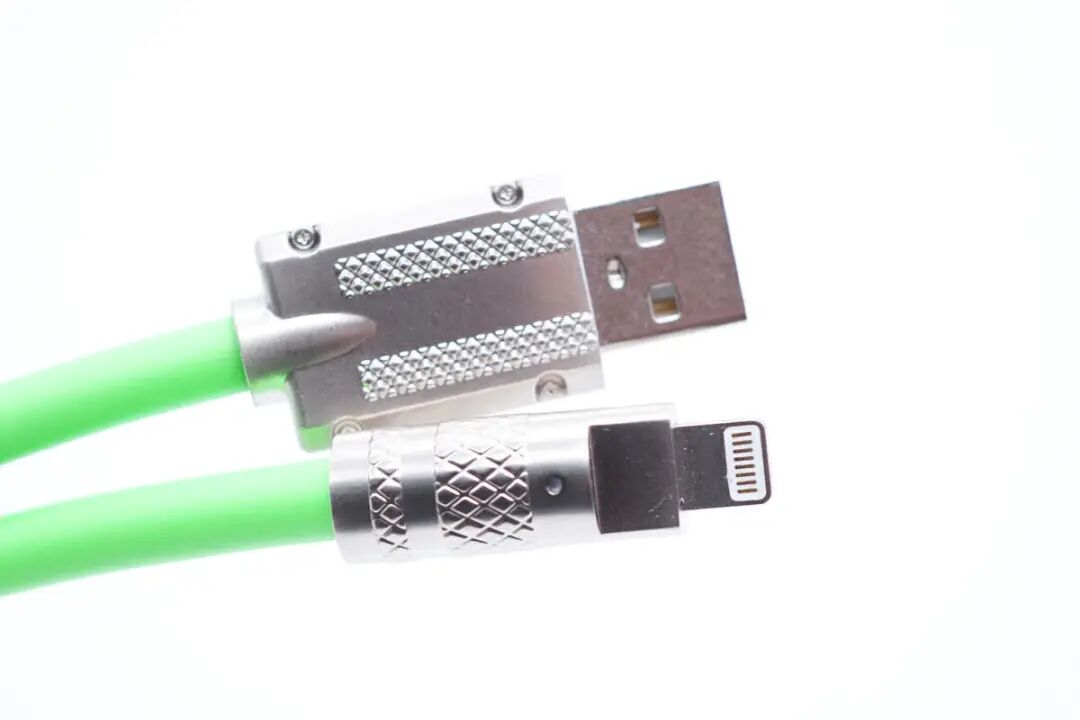

附赠的充电线材为 A to Lightning类型，线身采用PVC橡胶材质，柔软有弹性，并采用类似于Apple Watch 表带设计的固定扎带。

端子外壳采用合金制作，相比于原装Lightning充电线更耐磨耐刮。

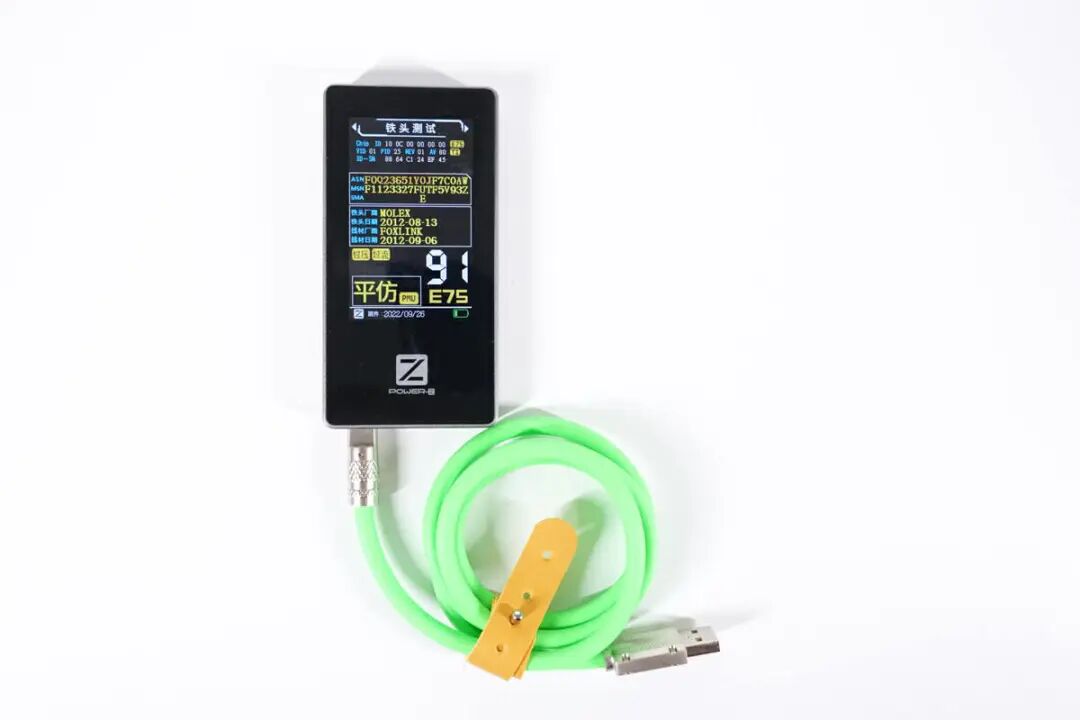

使用POWER-Z MF003测试这款 A to Lightning线材，这款线材的最终评分是91分。

附赠 A to Lightning线材长度约为100cm。

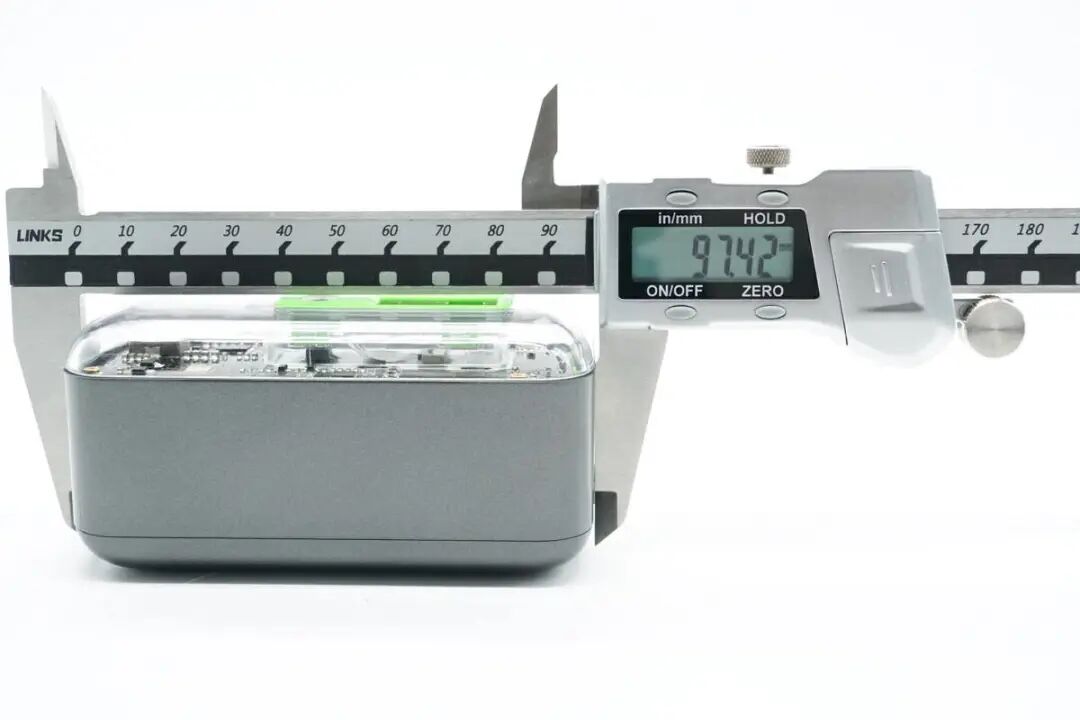

充电宝长度约为97.42mm。

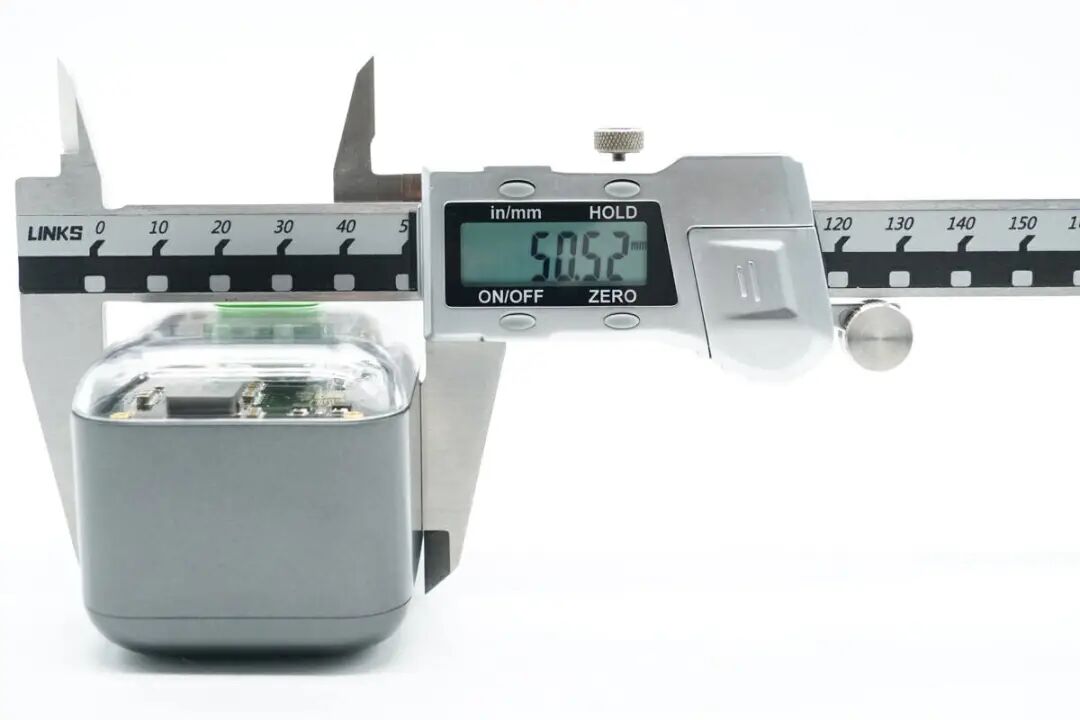

宽度约为50.52mm。

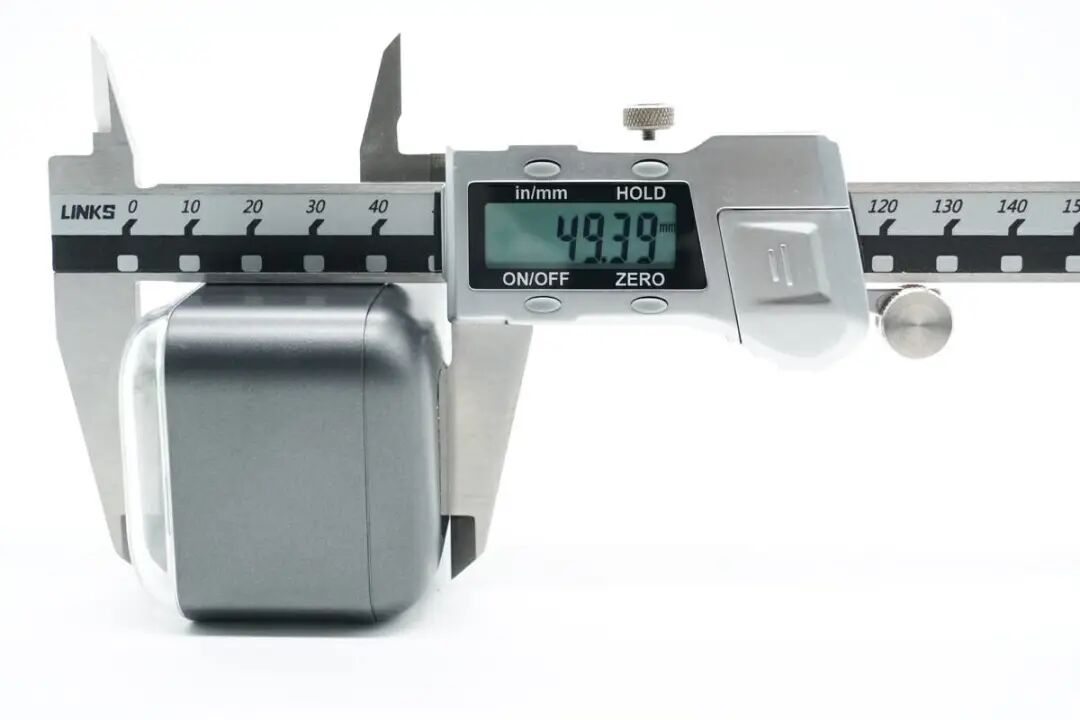

厚度约为49.39mm。

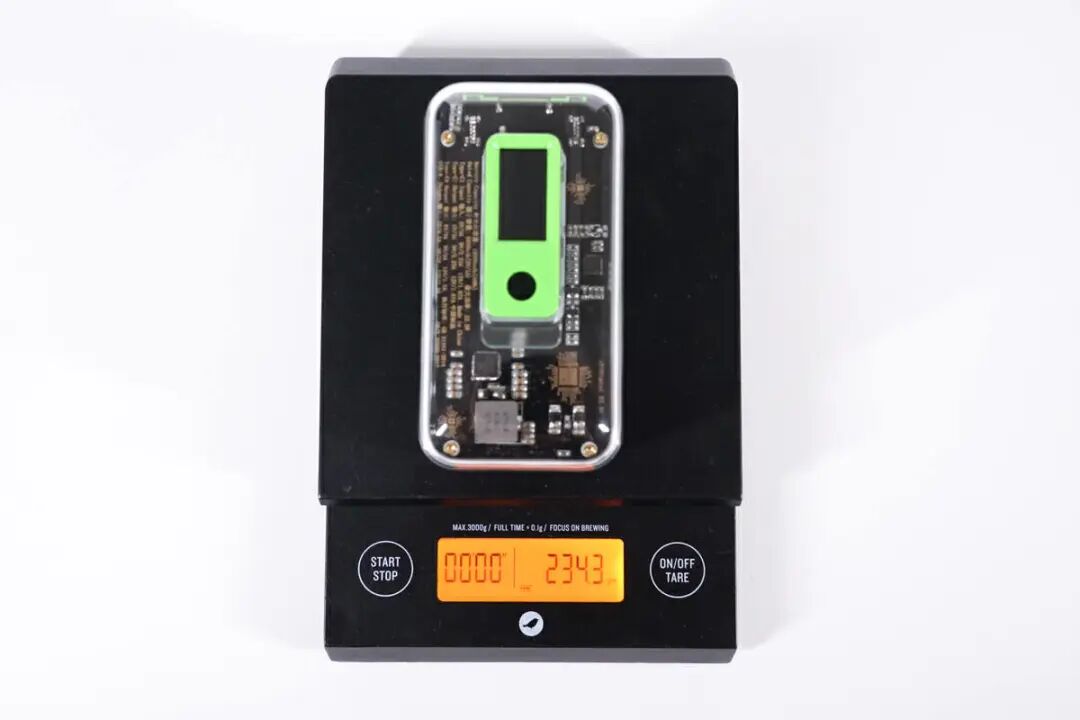

充电宝重量约为234g，与240g的 iPhone 14 Pro Max 相差不大。

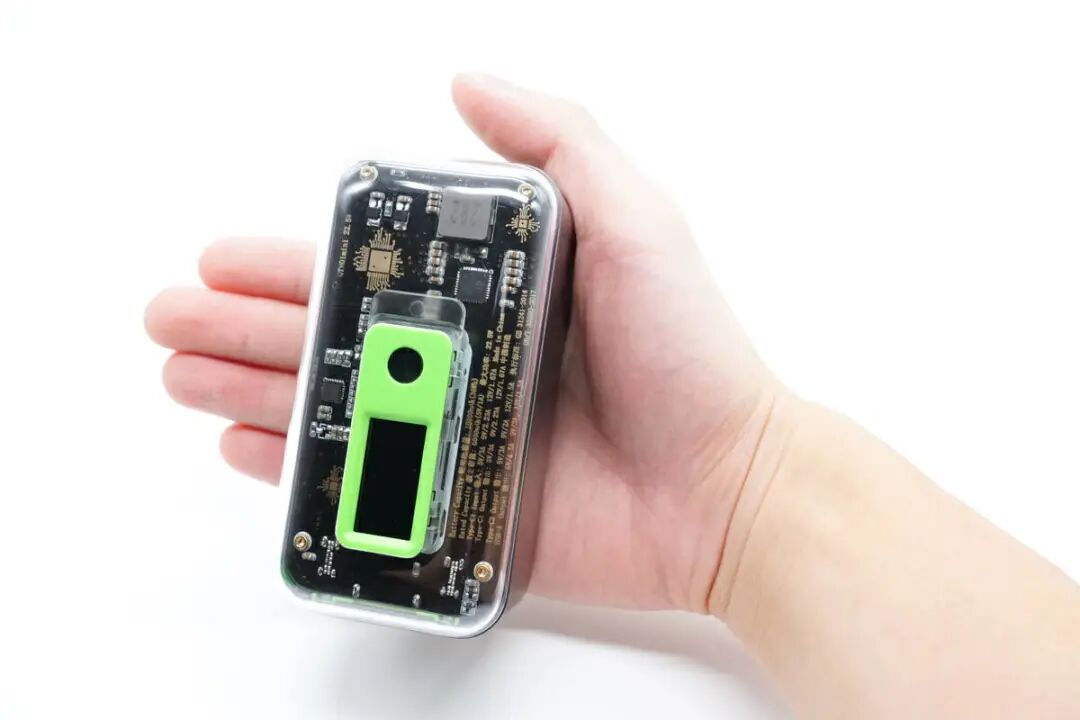

放在成年男性手掌中对比，类似于胶囊的观感。

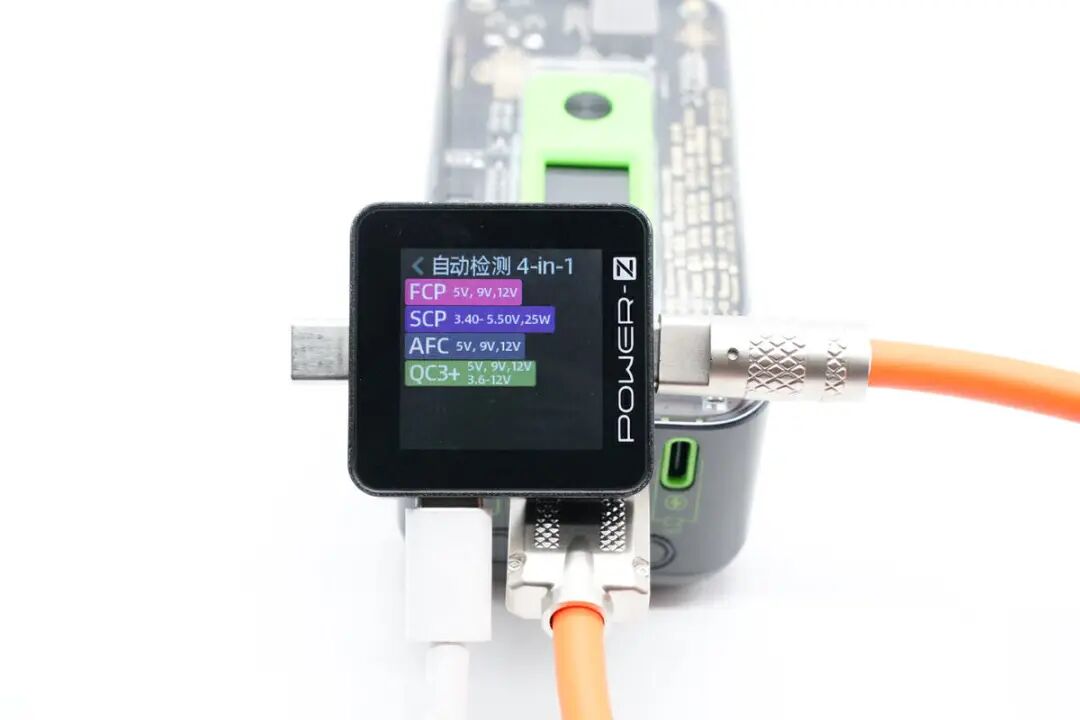

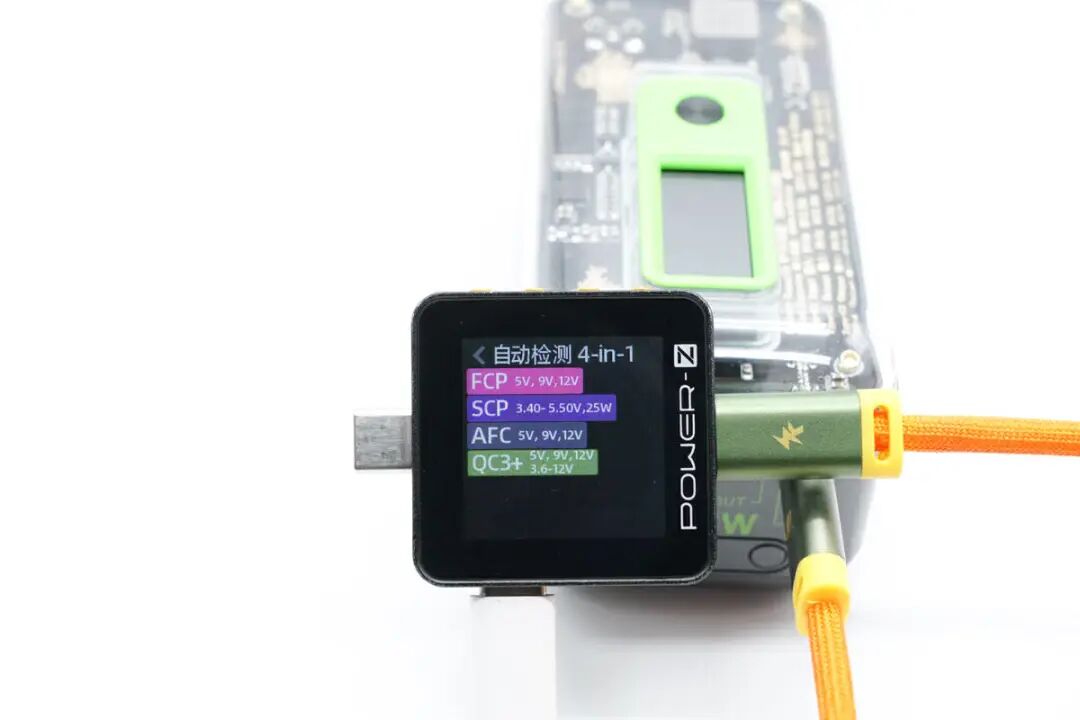

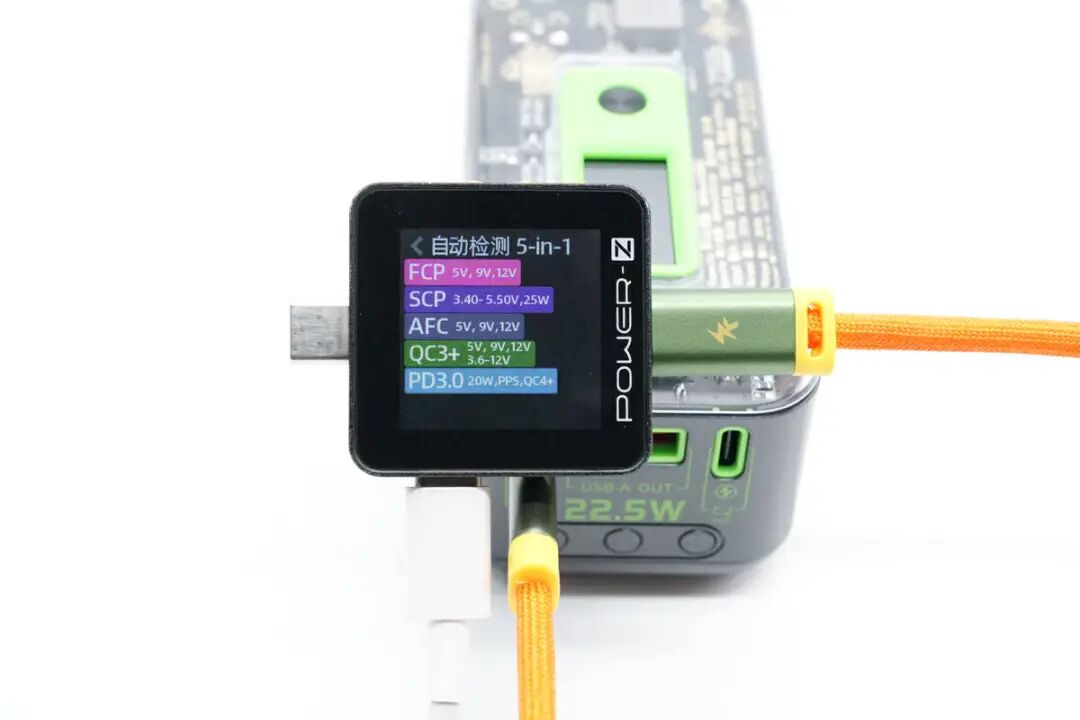

使用ChargerLAB POWER-Z KM002C实测USB-C1接口支持FCP、SCP、AFC、QC3+/4+、PD3.0和PPS等快充协议。

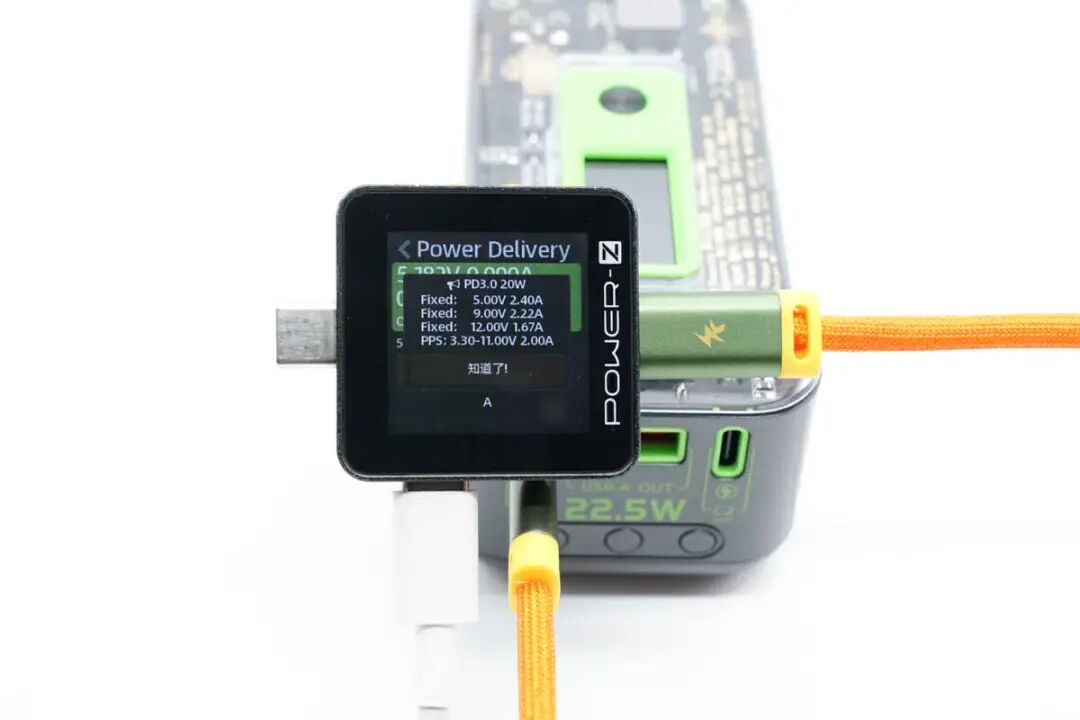

PDO报文方面，USB-C1口支持 5V2.4A、9V2.22A、12V1.67A三组固定电压，以及3.3-11V2A一组PPS电压档位。

测得USB-C2口支持 FCP、SCP、AFC、QC3+等充电协议。

最后测得USB-A支持 FCP、SCP、AFC、QC3+等充电协议。

透明版22.5W移动电源开箱

看完这款透明移动电源的开箱和测试，下面就进行拆解，一起看看内部的设计如何。

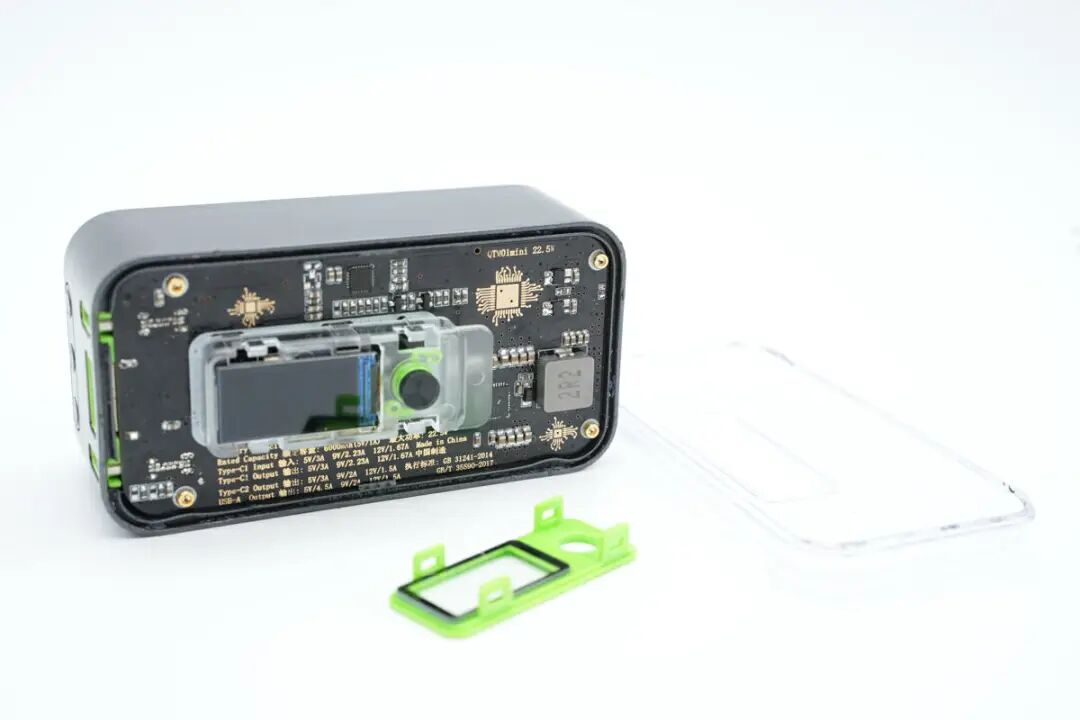

首先拆下透明外壳和绿色显示屏开窗，露出内部PCBA模块。

PCBA模块中间为液晶屏幕和电量检测按键。

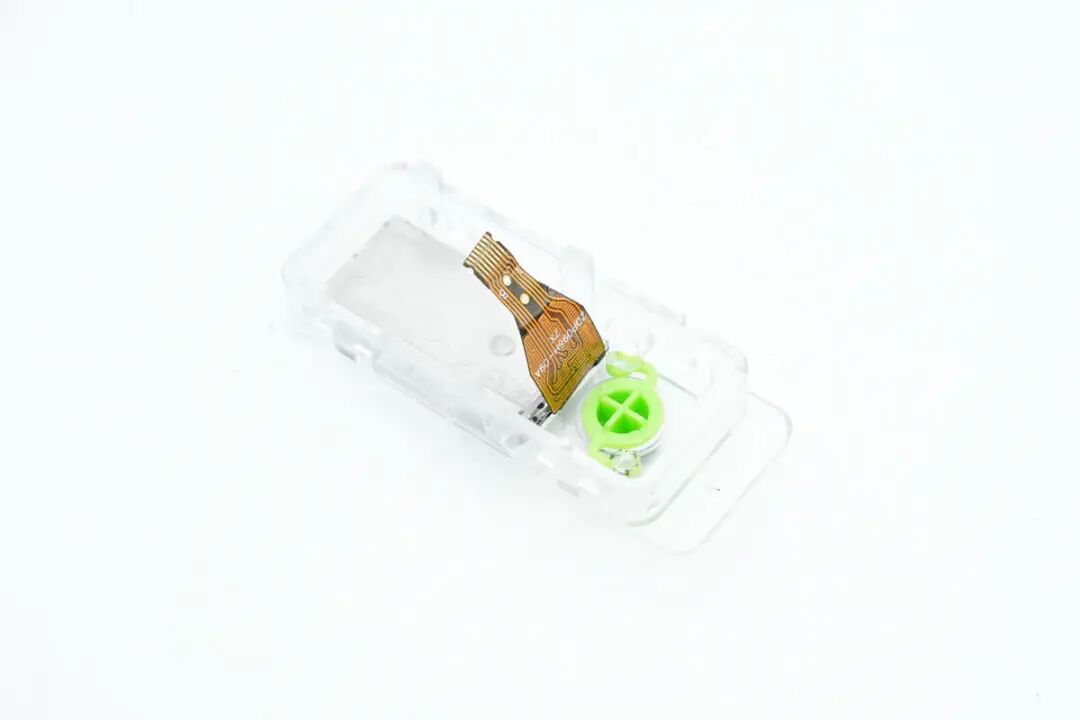

拆下液晶屏幕和固定支架。

液晶屏幕通过排线和连接器连接到主板。

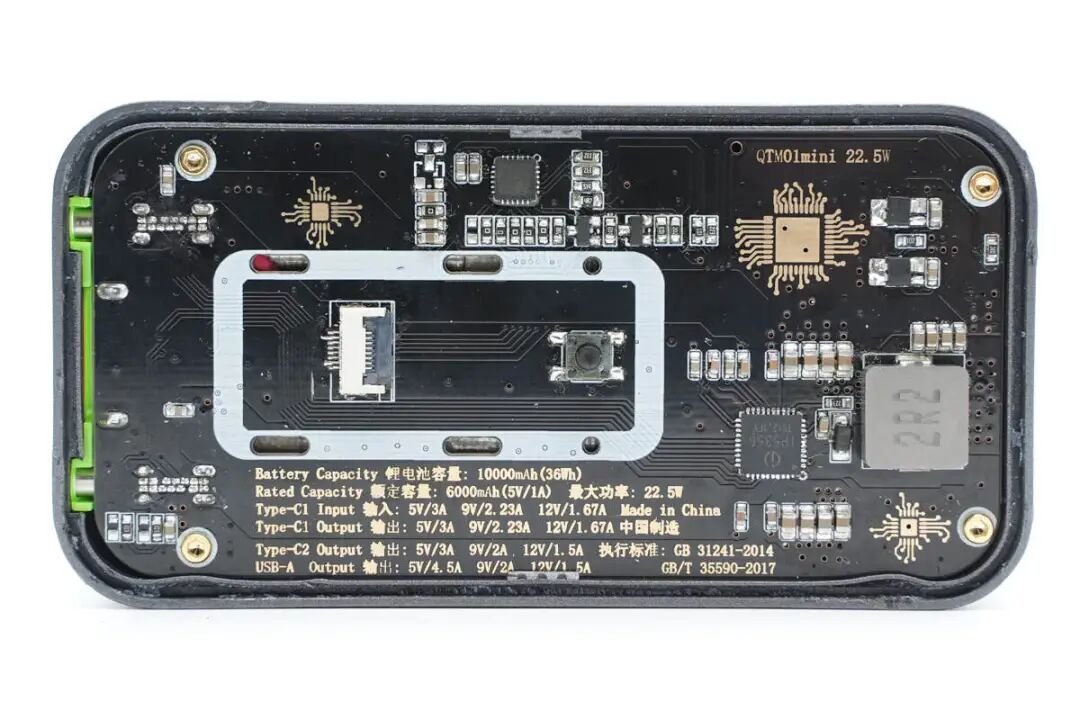

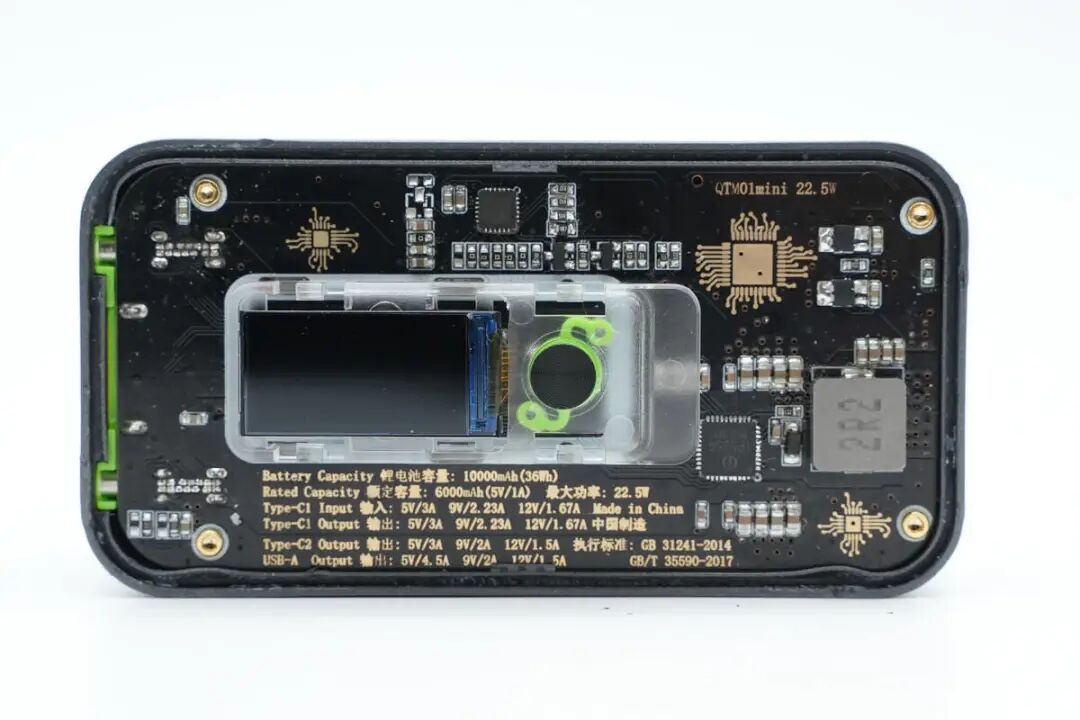

PCBA模块正面一览，沉金设计，标注了移动电源的输入和输出规格，在右侧焊接移动电源主控芯片，合金电感和电池保护芯片。

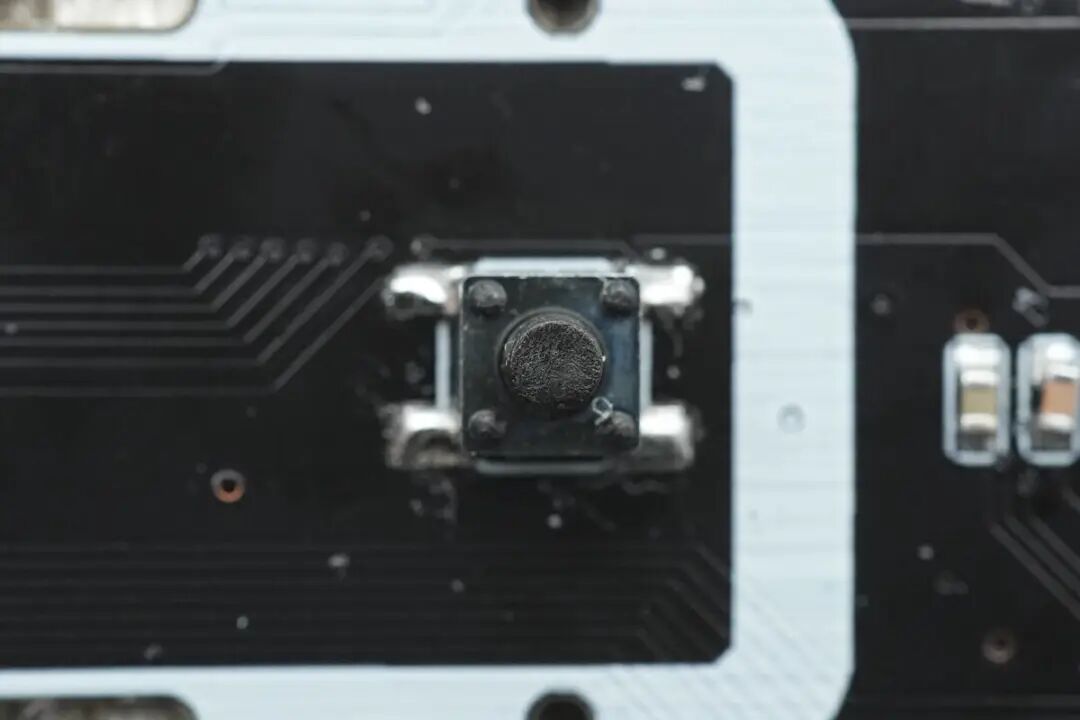

电量检测按键特写。

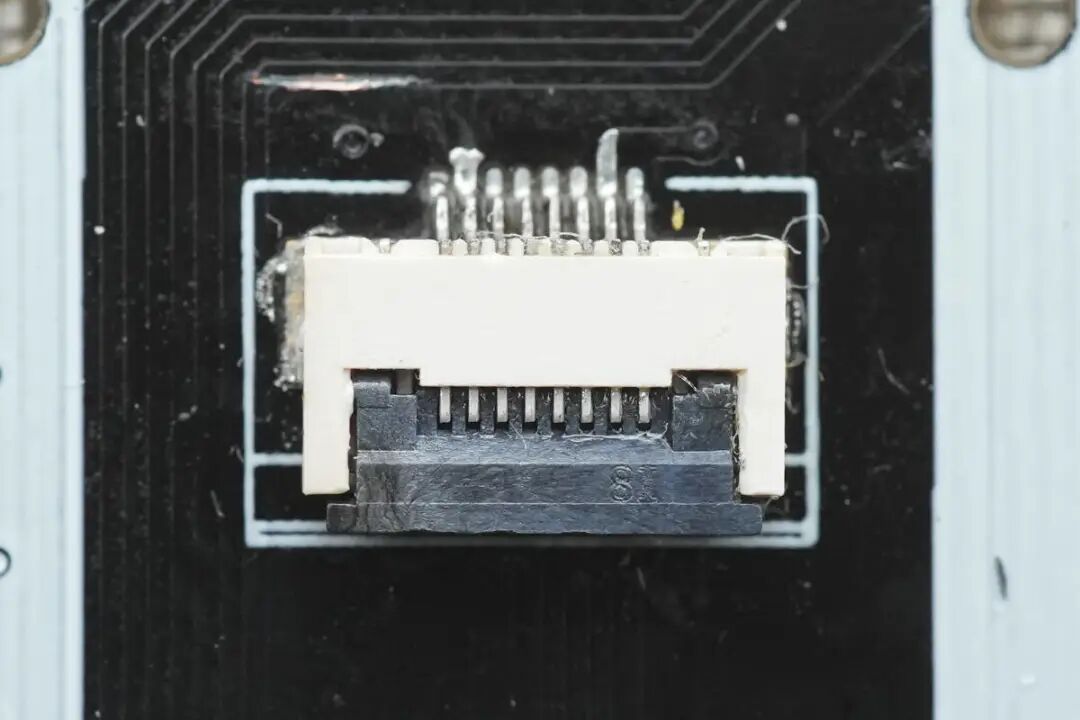

连接液晶屏幕的排线插座特写。

一颗无标的MCU芯片特写，用于屏幕显示控制。

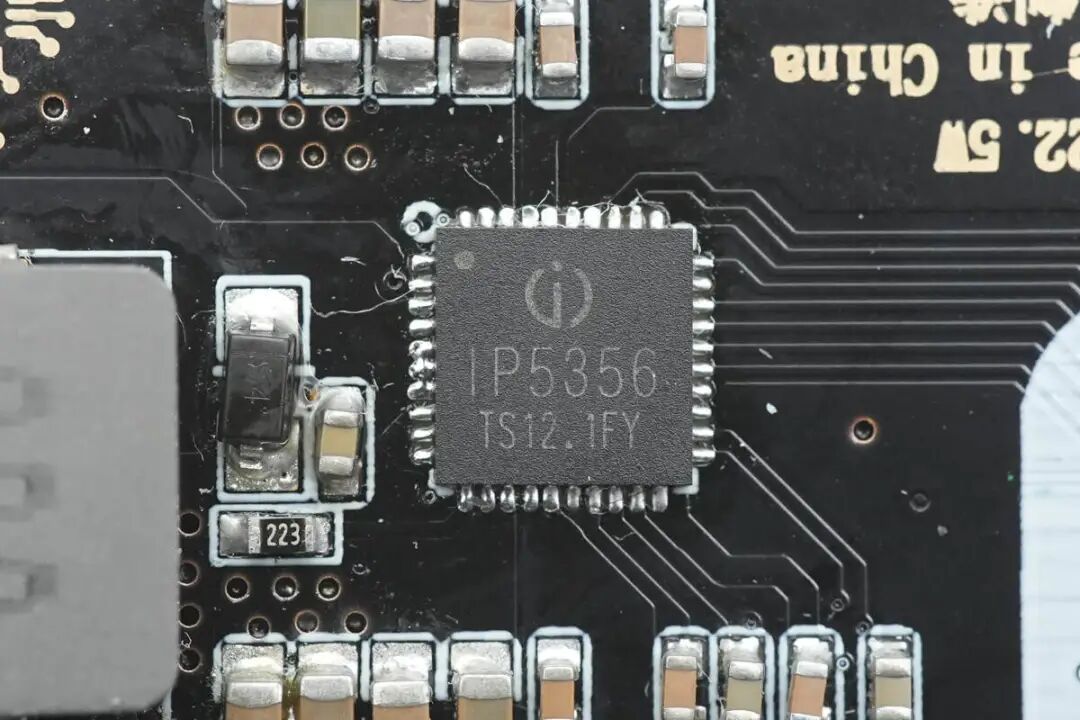

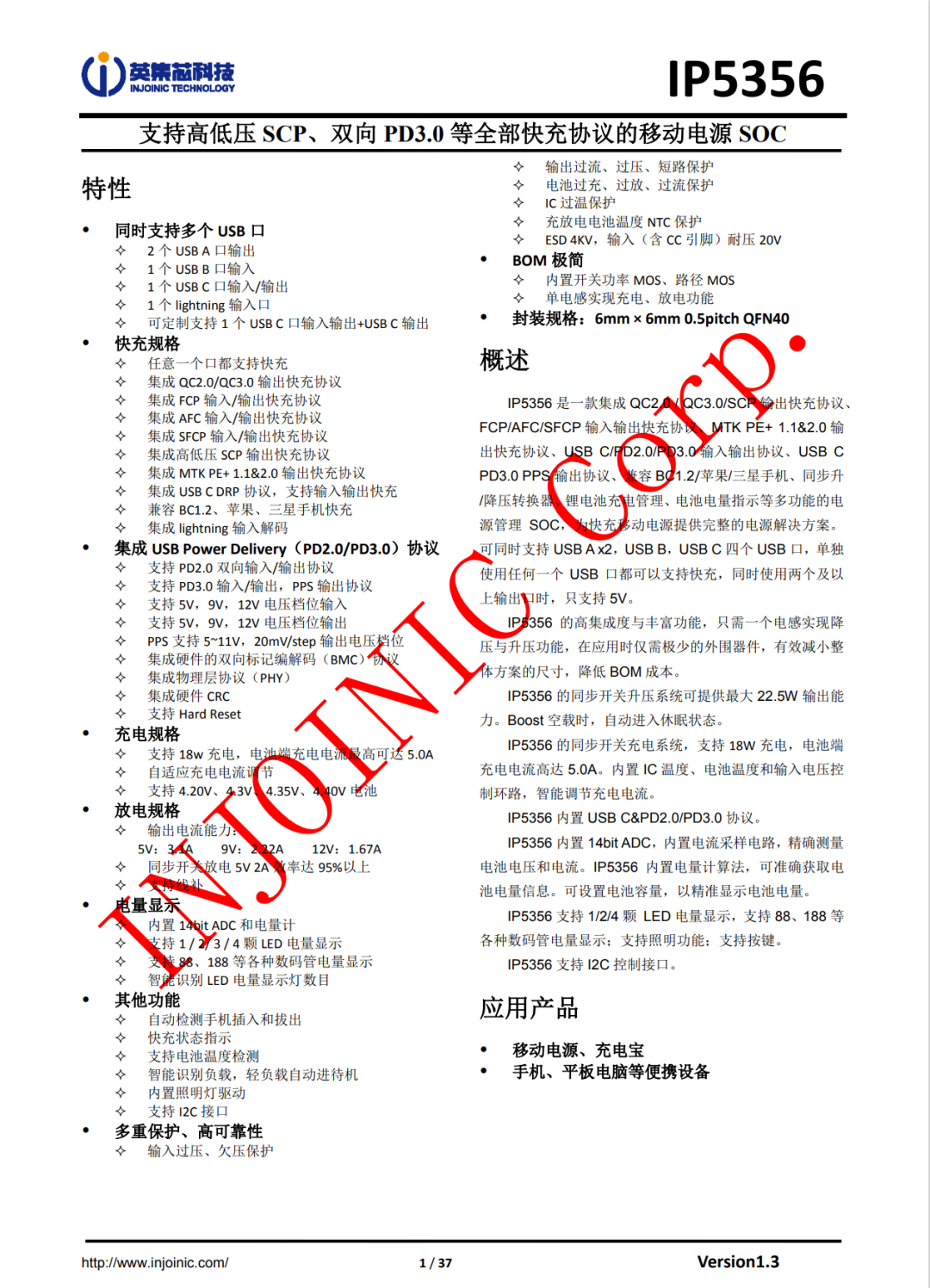

移动电源内置英集芯IP5356移动电源SoC。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，采用英集芯高集成移动电源SoC芯片的还有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、倍思无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等众多产品。

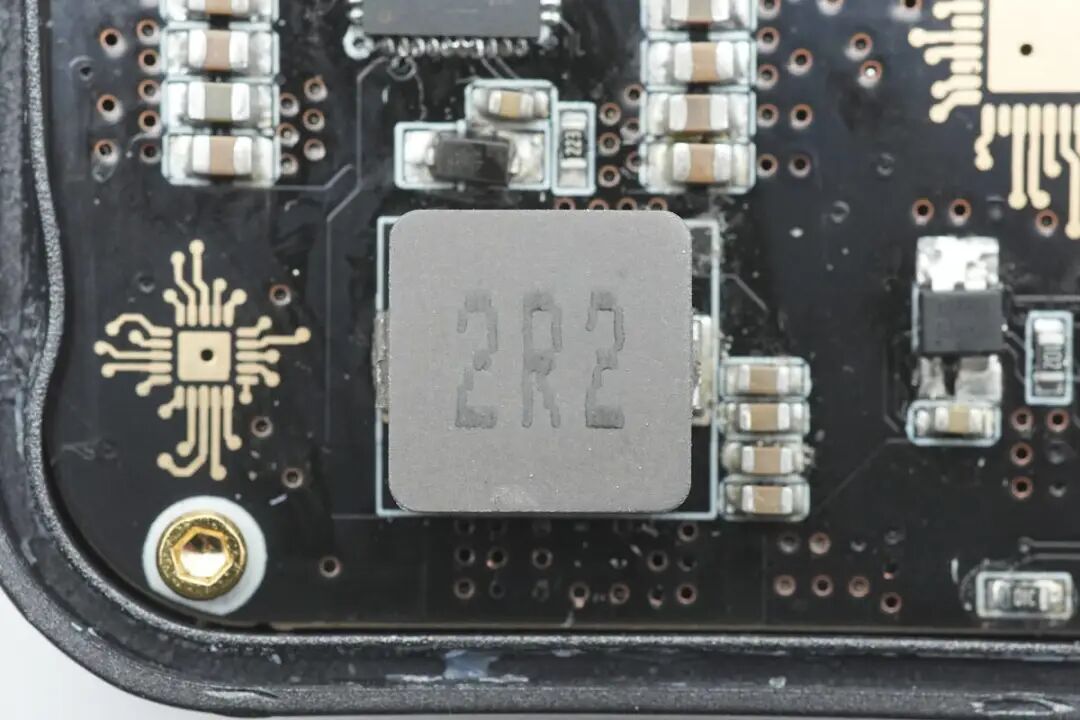

2.2μH合金电感配合IP5356进行升压输出和降压充电。

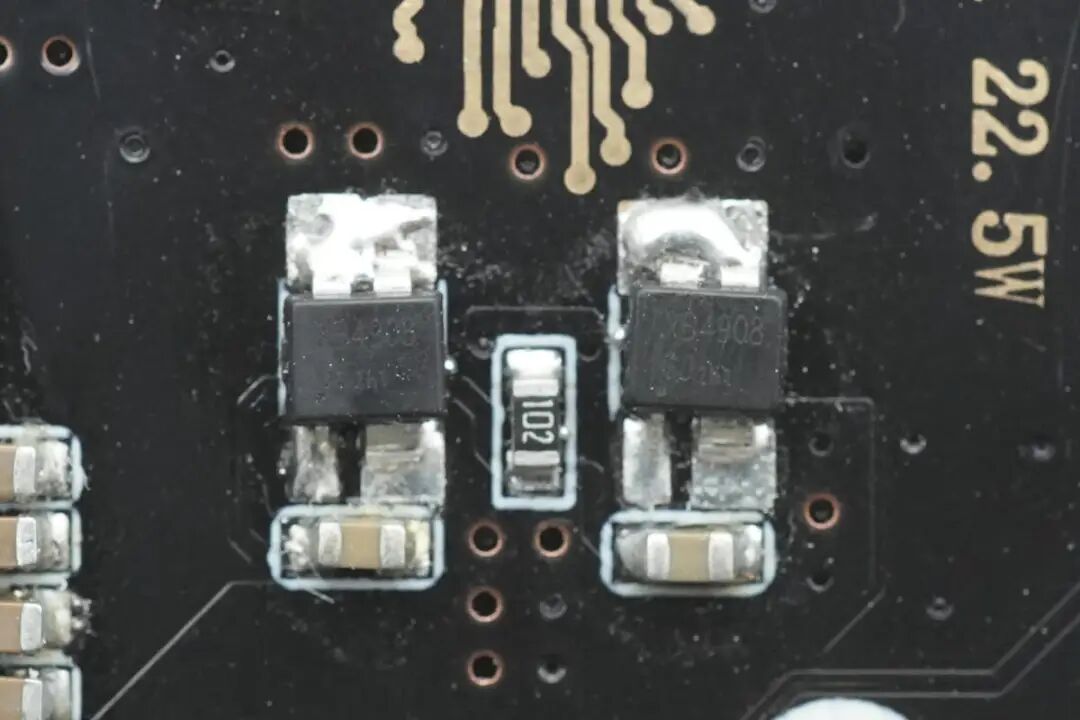

两颗高集成电池保护芯片特写，来自赛芯微，型号XB4908，用于电池的过充，过放和过流保护。

PCBA模块采用镀金内六角螺丝固定。

拧下螺丝，拆下移动电源PCBA模块。

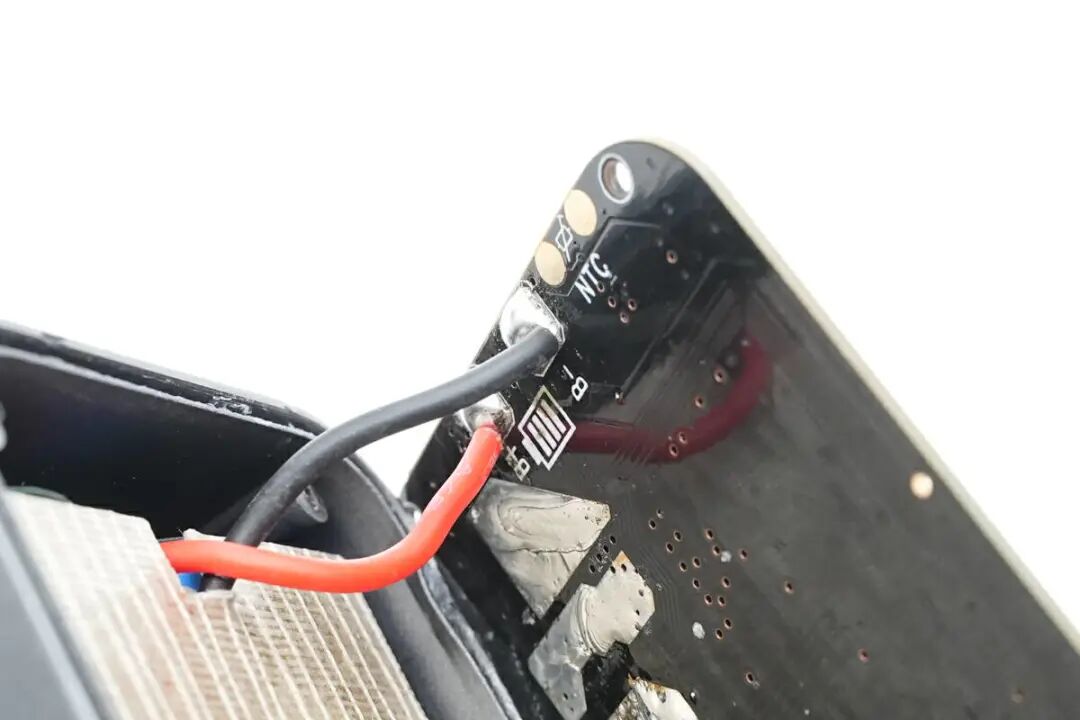

电池组通过导线焊接连接到PCBA模块供电。

PCBA模块输出通过导线焊接连接。

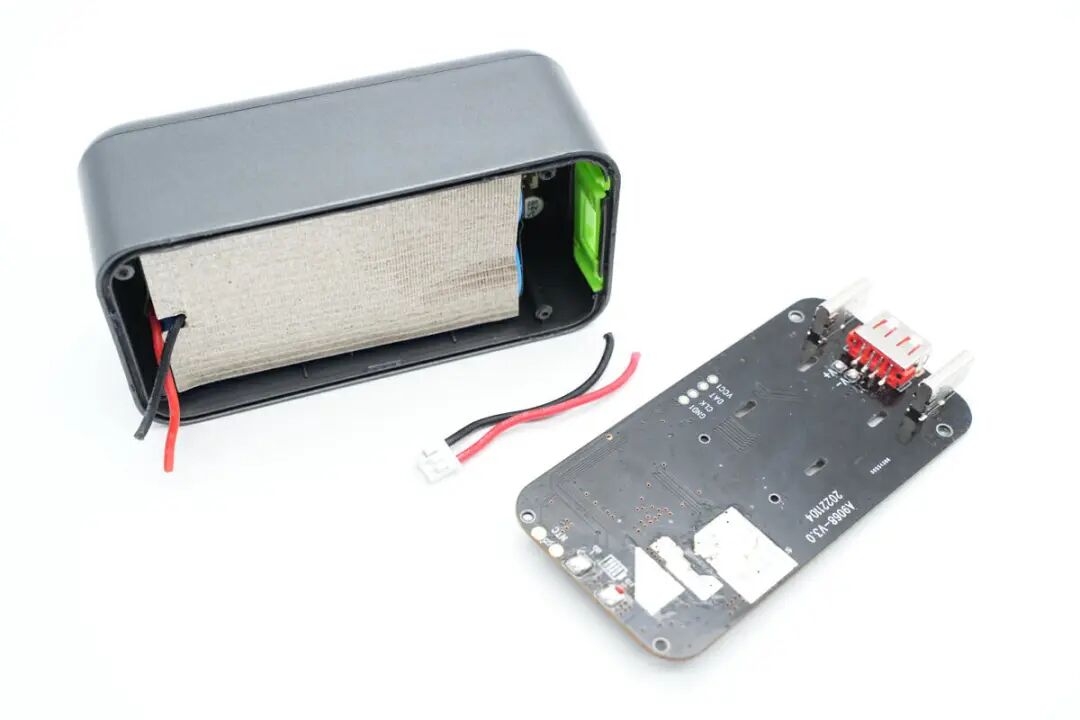

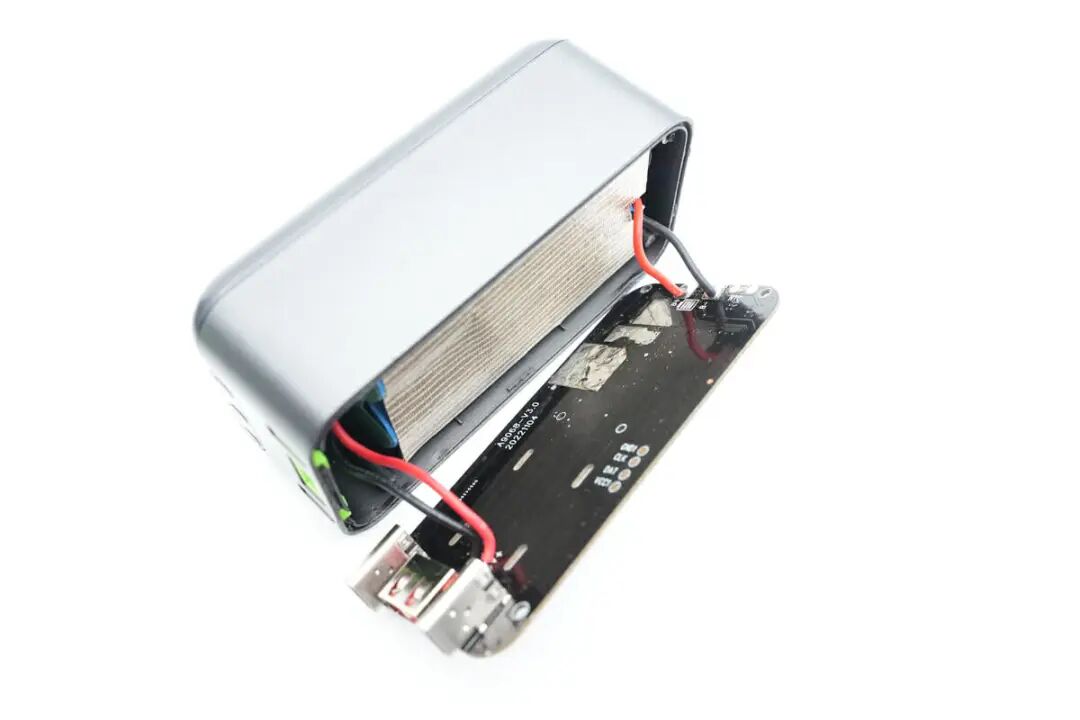

焊接分开电池组和移动电源PCBA模块的连接。

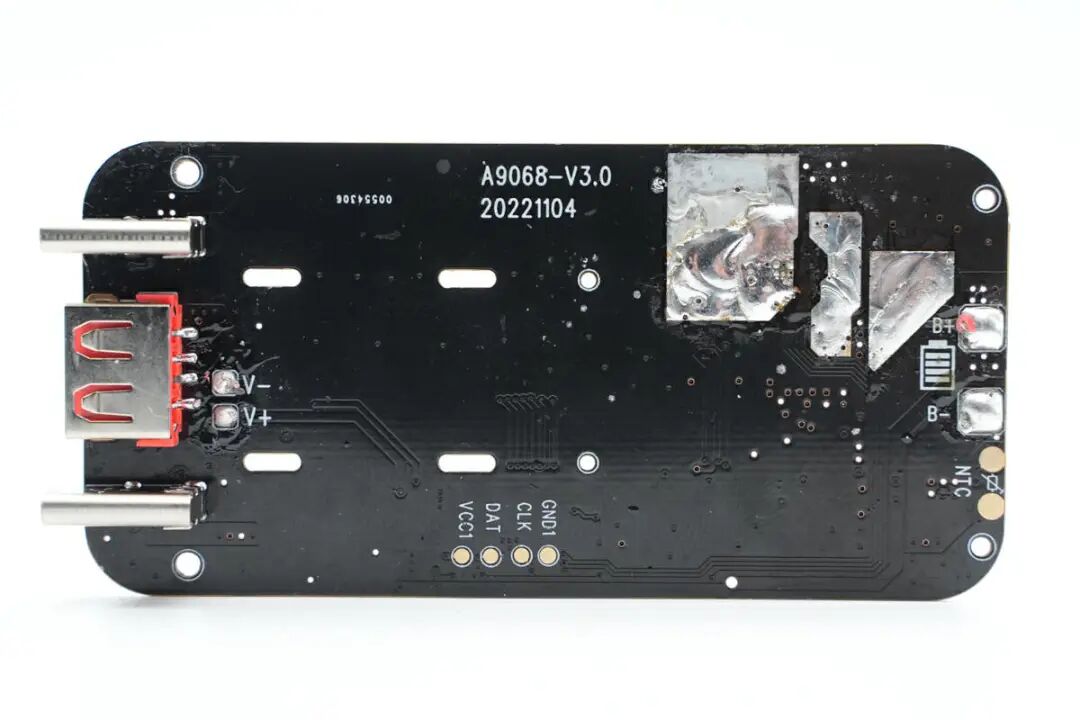

移动电源PCBA模块背面焊接两个USB-C母座和一个USB-A母座。

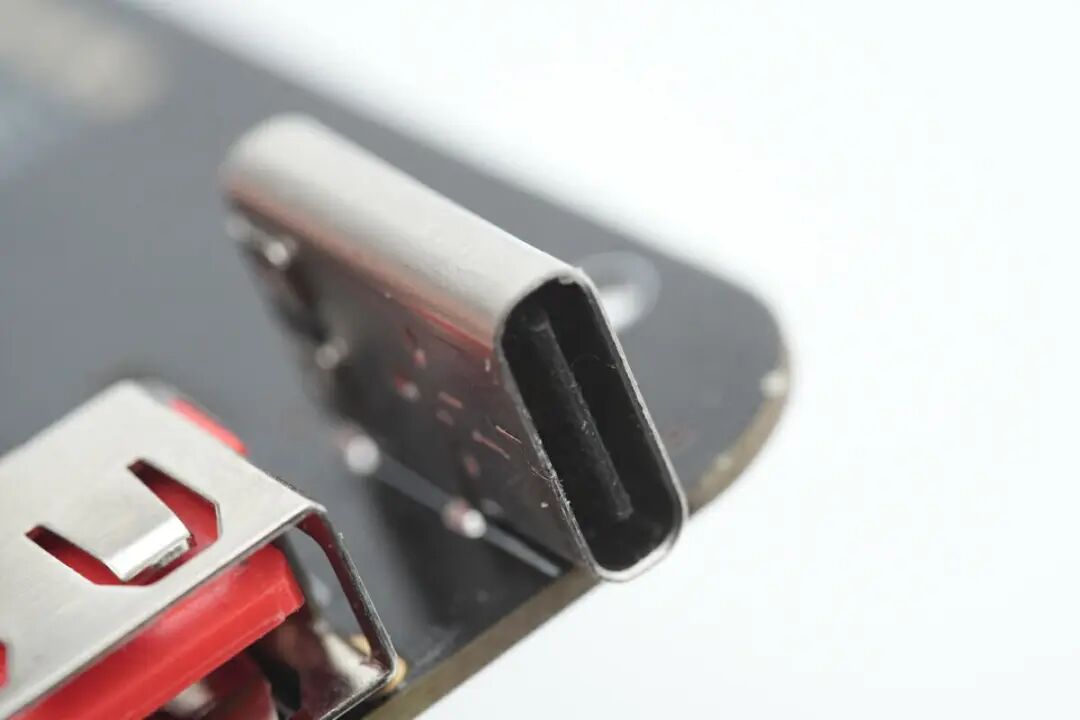

USB-C母座采用垂直过孔焊接固定。

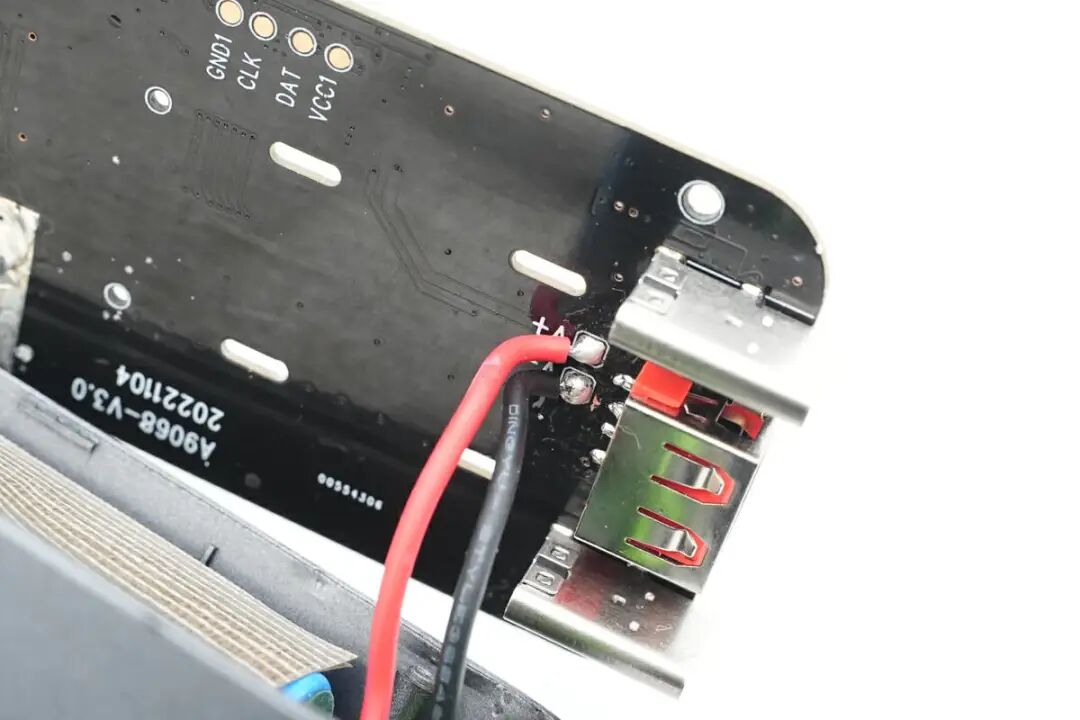

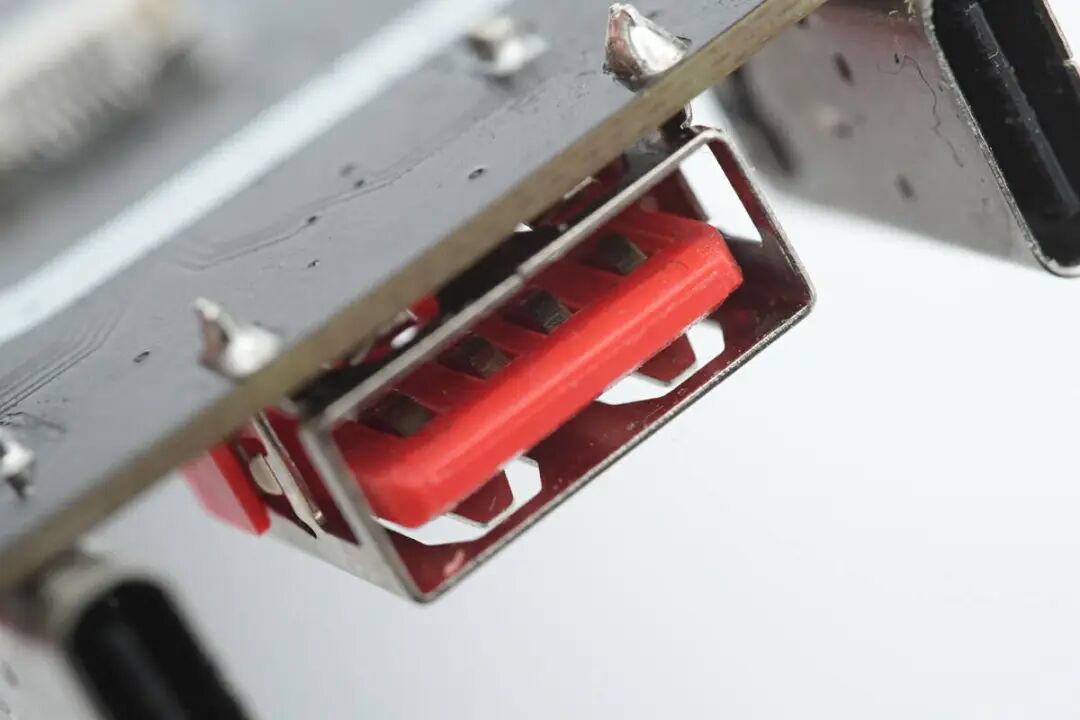

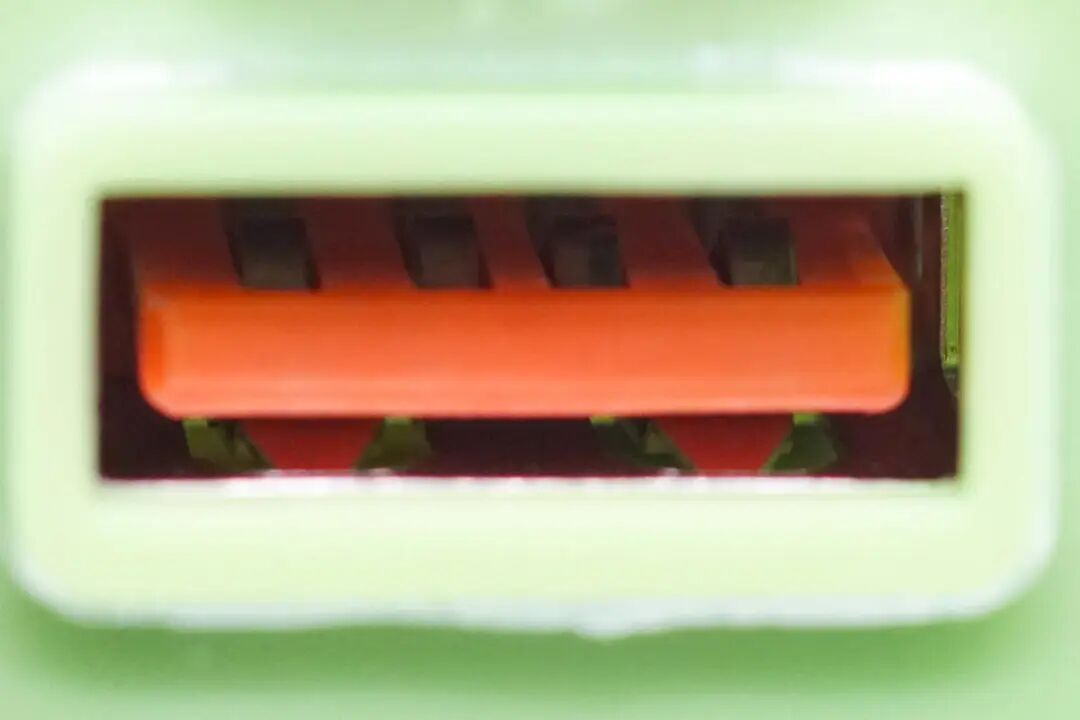

USB-A母座采用红色胶芯，过孔焊接固定。

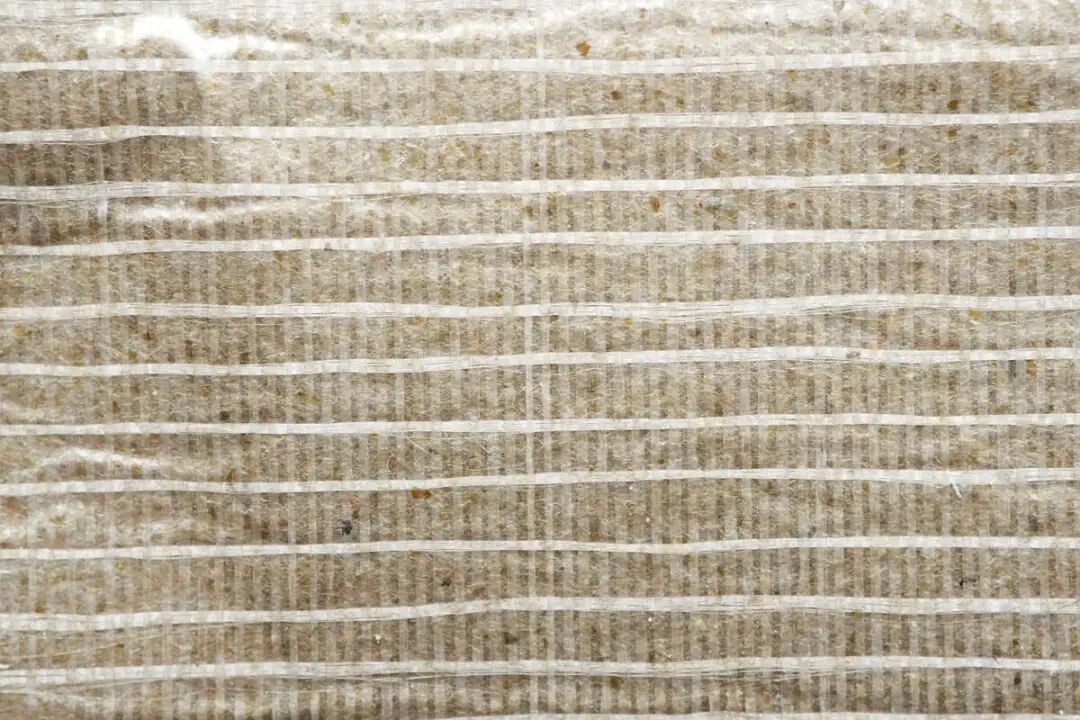

电池粘贴玻纤胶带与PCBA模块绝缘。

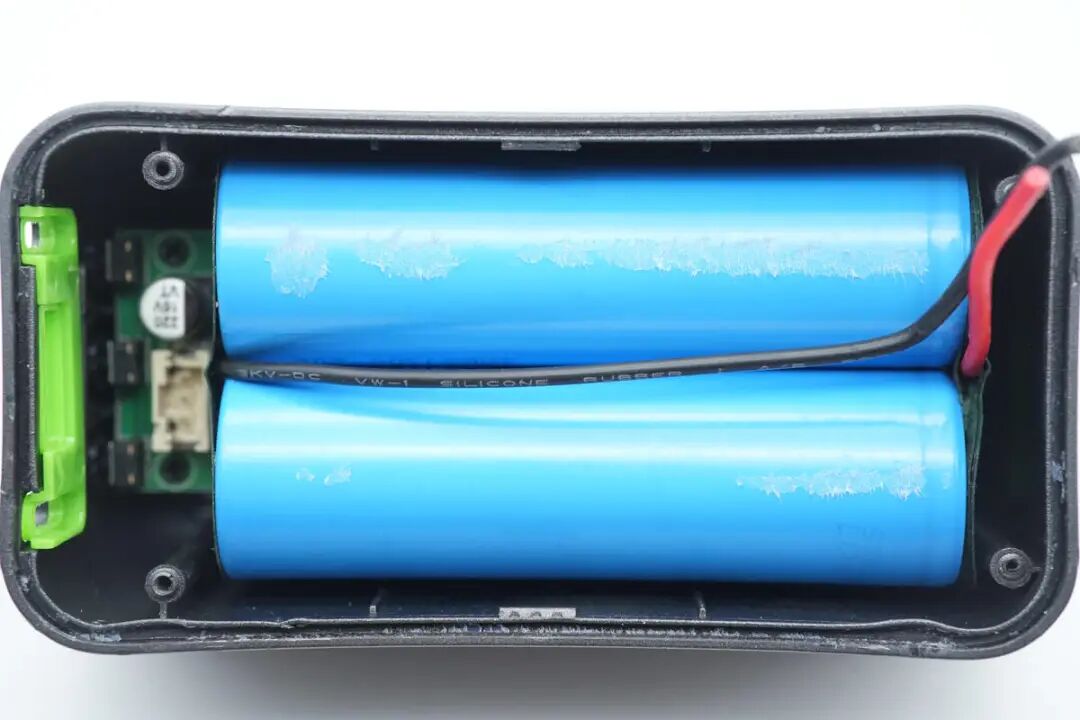

移动电源内置两节21700电池。

在电池底部使用螺丝固定一块PCB。

从外壳中取出电池组，电池正负极均采用青稞纸粘贴绝缘。

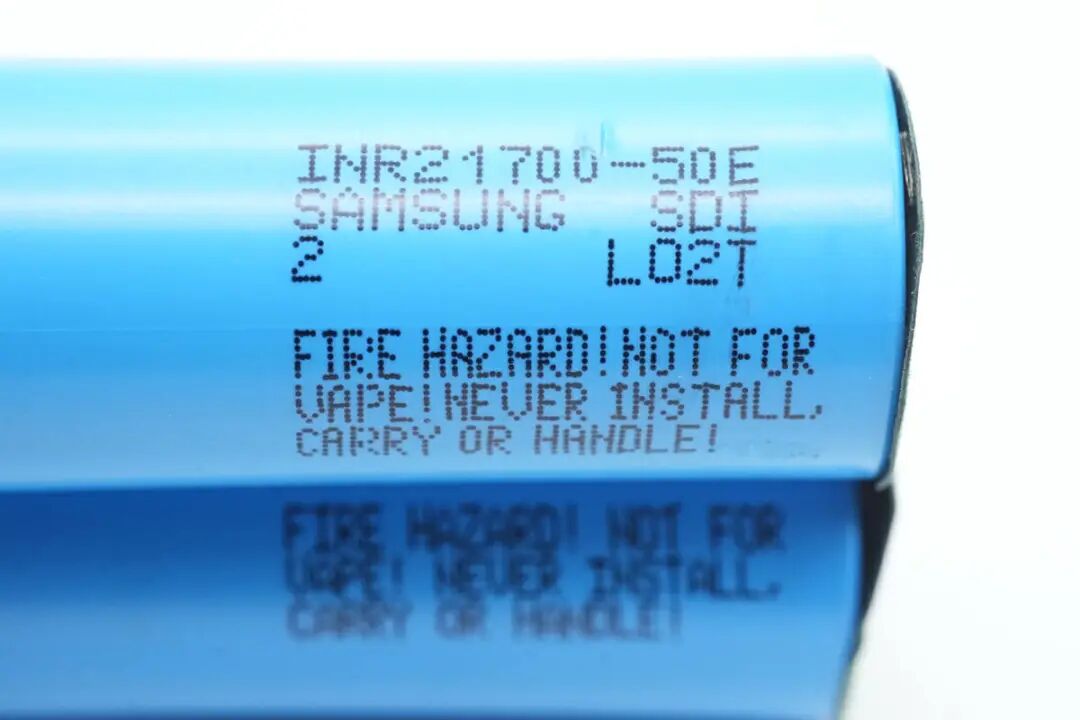

电池组采用两节三星INR21700-50E电池并联，电池容量为5000mAh，两节并联组成10000mAh容量。

移动电源外壳内部通过螺丝固定一块PCB，用于灯光显示。

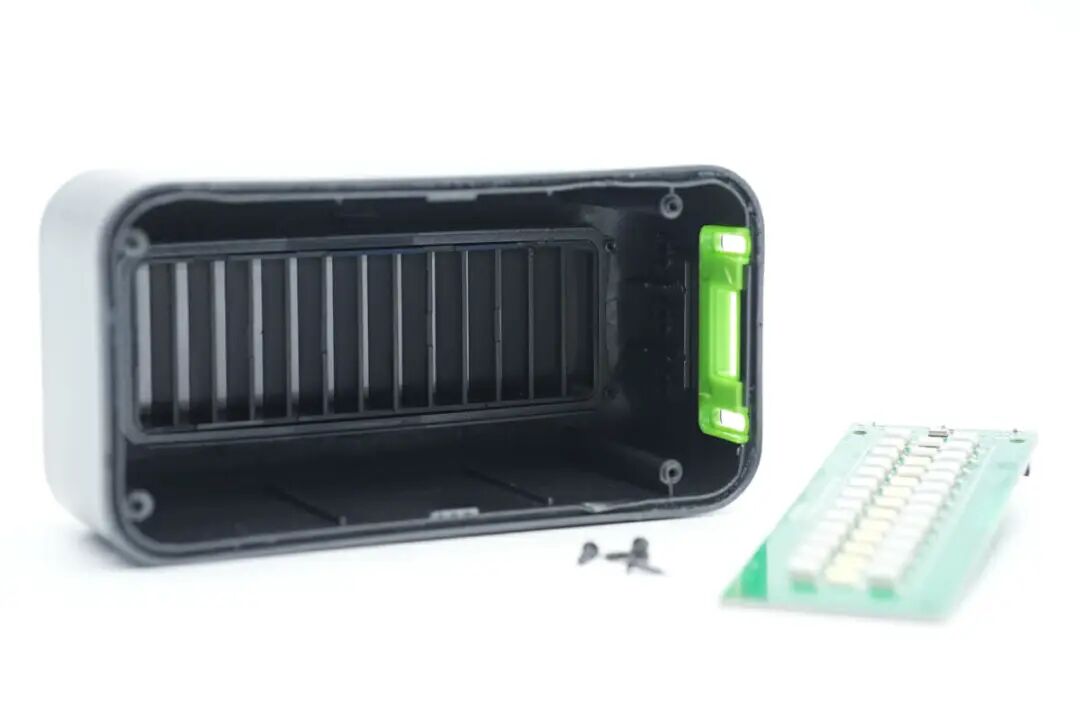

拧下固定PCB的螺丝，外壳内部开有遮光格栅。

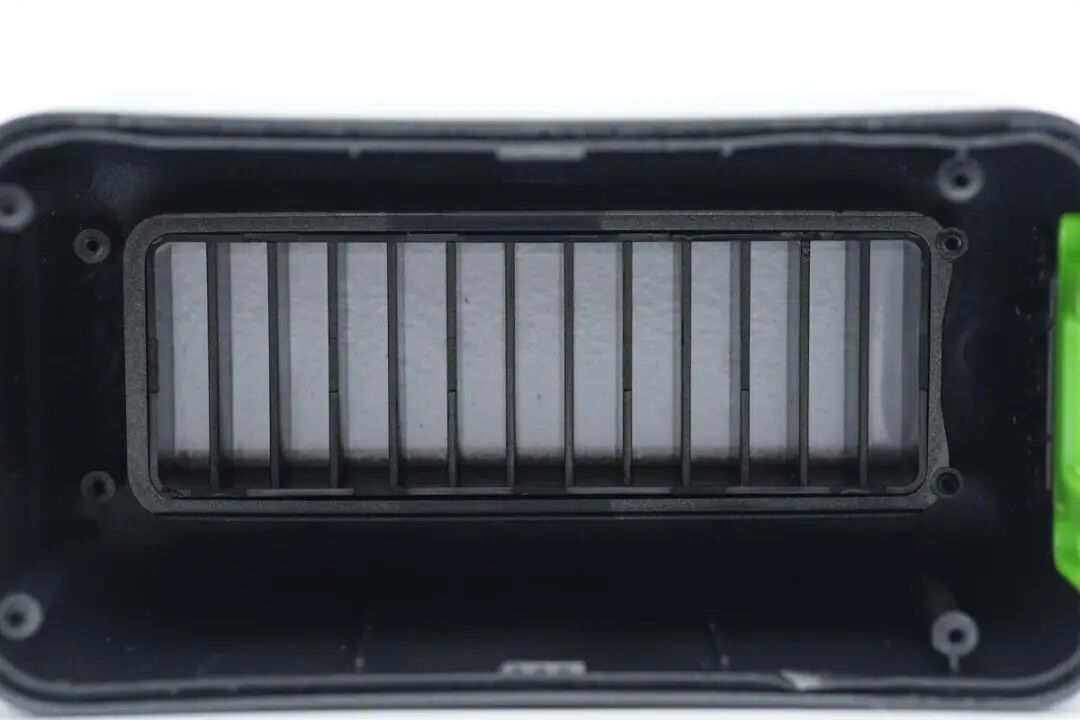

外壳内部的遮光格栅特写，用于提升灯光效果。

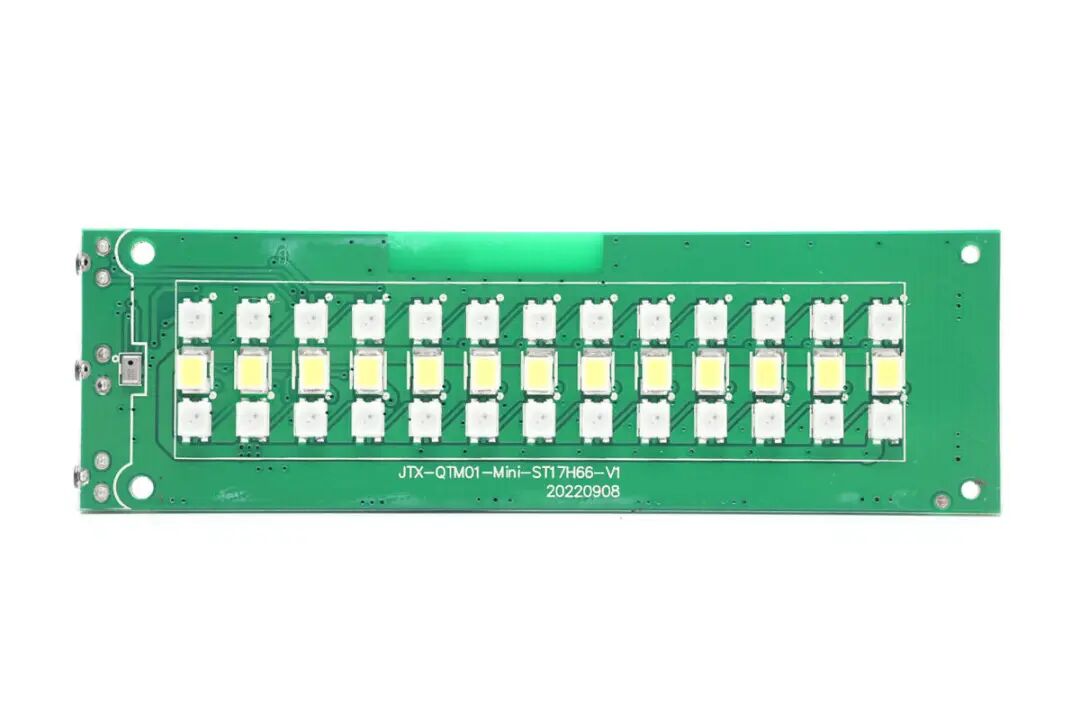

PCB背面焊接白色LED和RGB LED，在左侧焊接一颗贴片麦克风用于拾音。

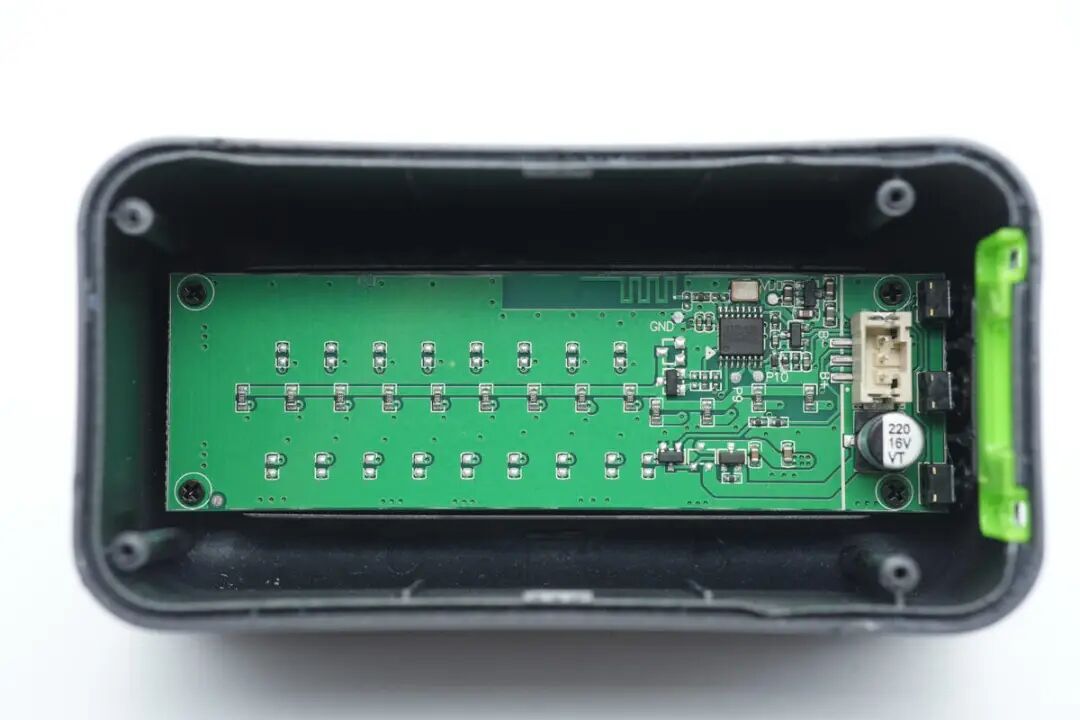

另一面焊接蓝牙芯片，供电插座和控制按键。

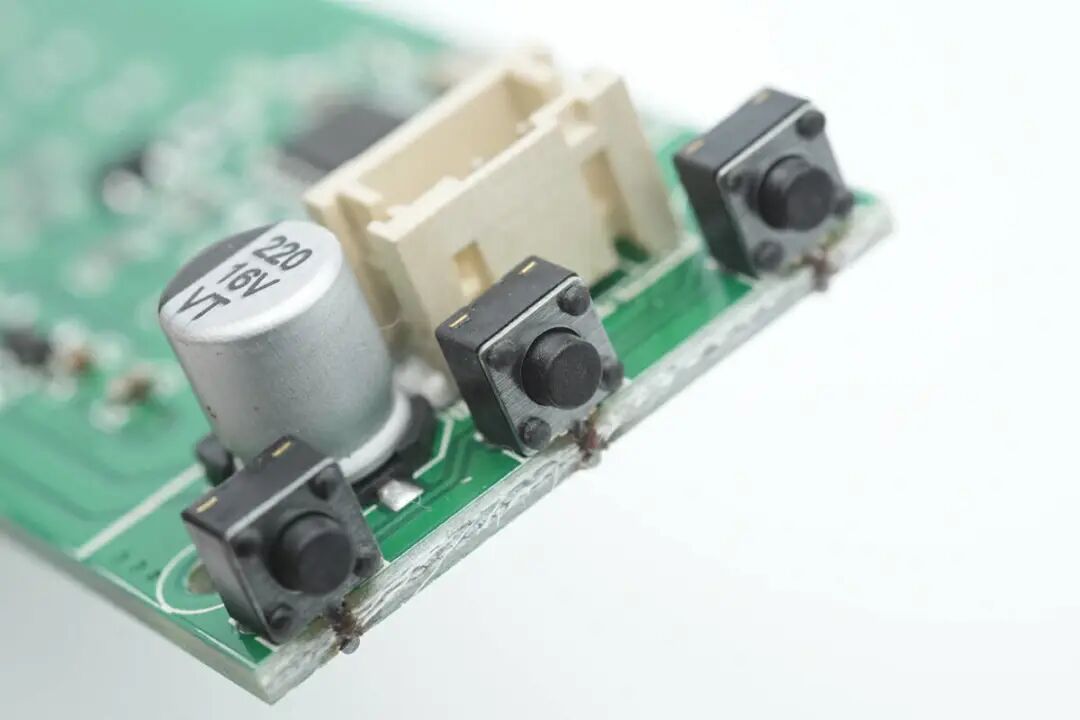

三颗功能按键特写。

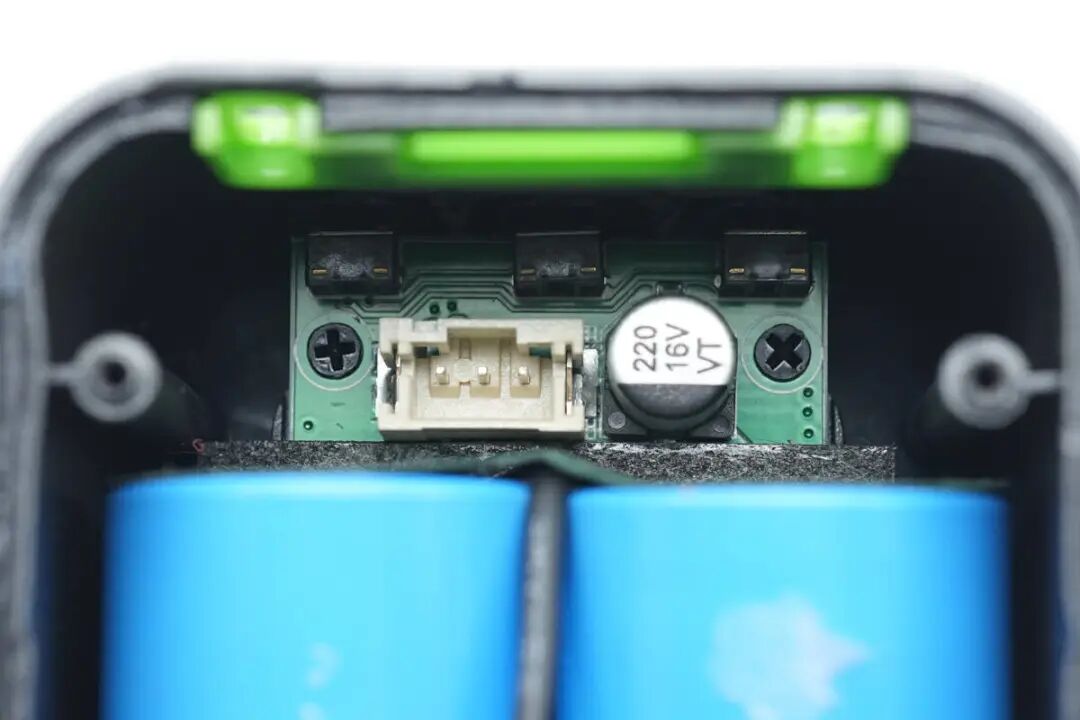

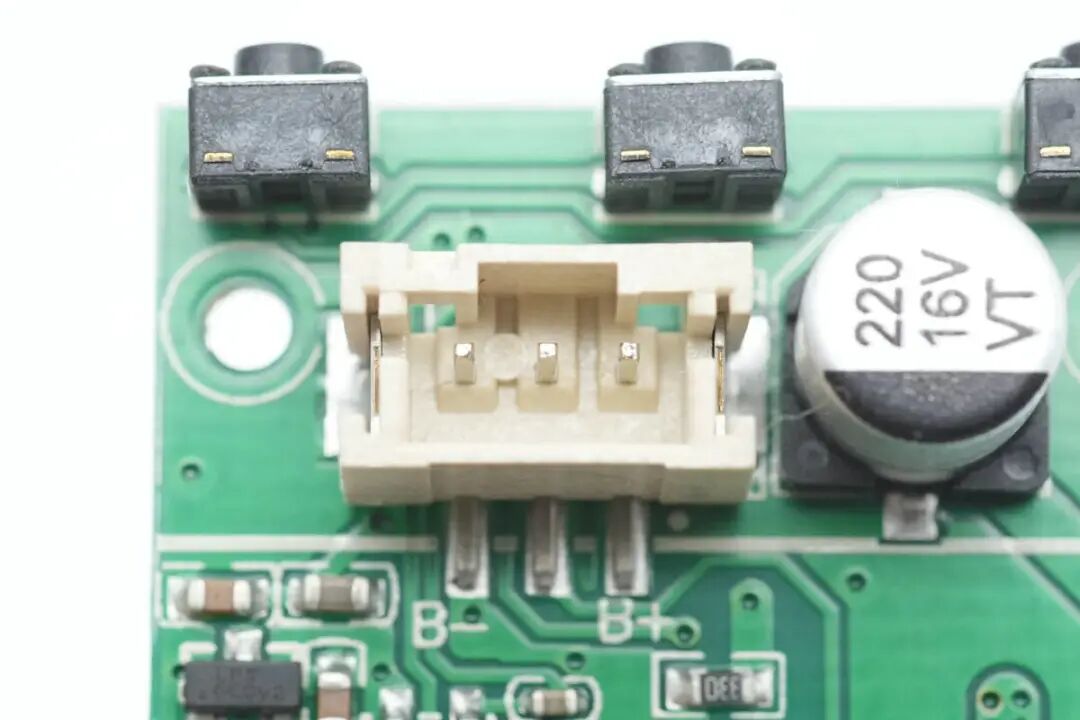

连接移动电源PCBA模块取电的插座特写。

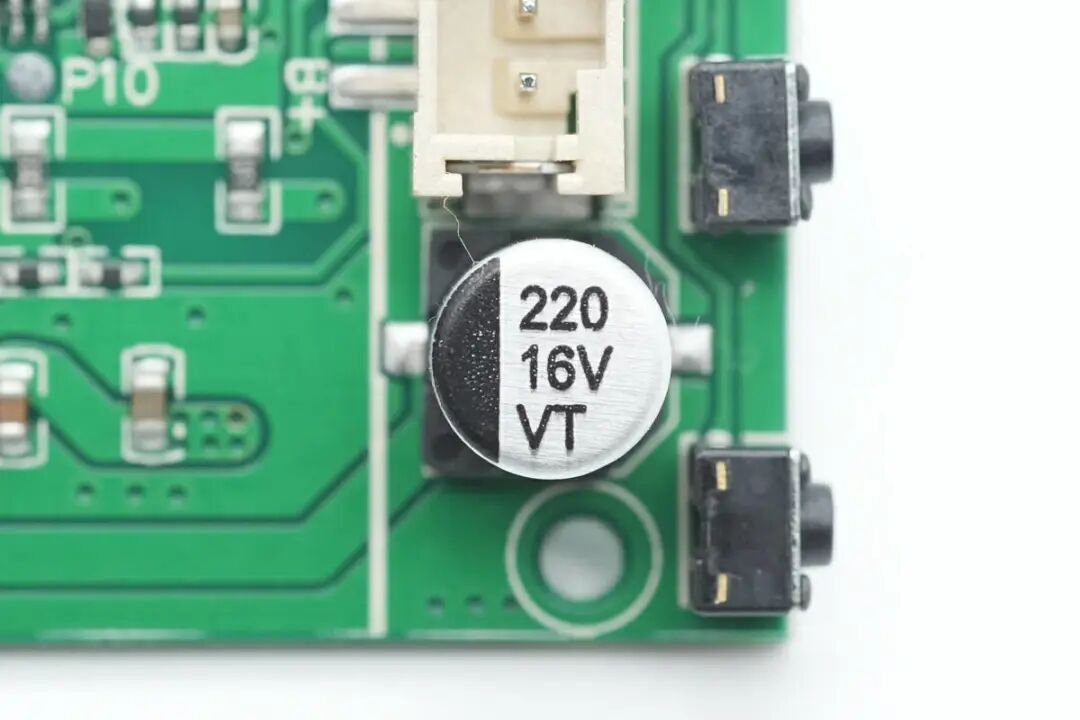

一颗滤波电容规格为220μF 16V。

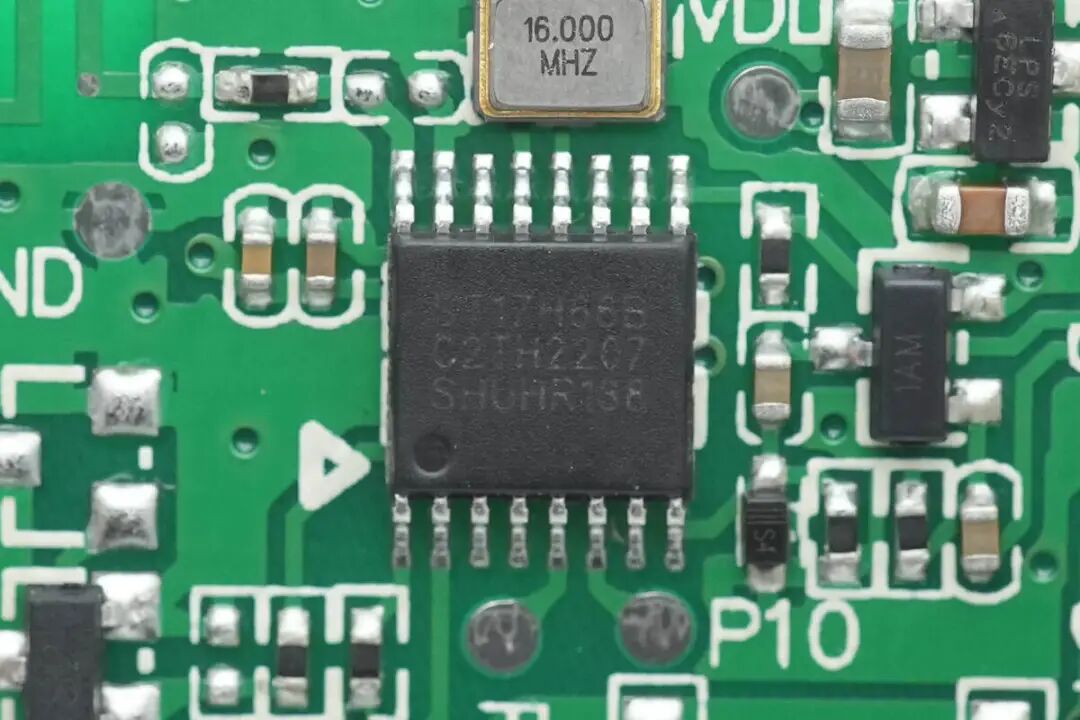

蓝牙SOC来自LENZE伦茨科技，型号ST17H66B，是一颗高性能低功耗32位MCU，内置256KB FLASH和96KB ROM，内置64KB SRAM，内置2.4GHz收发器，支持蓝牙BLE和MESH。

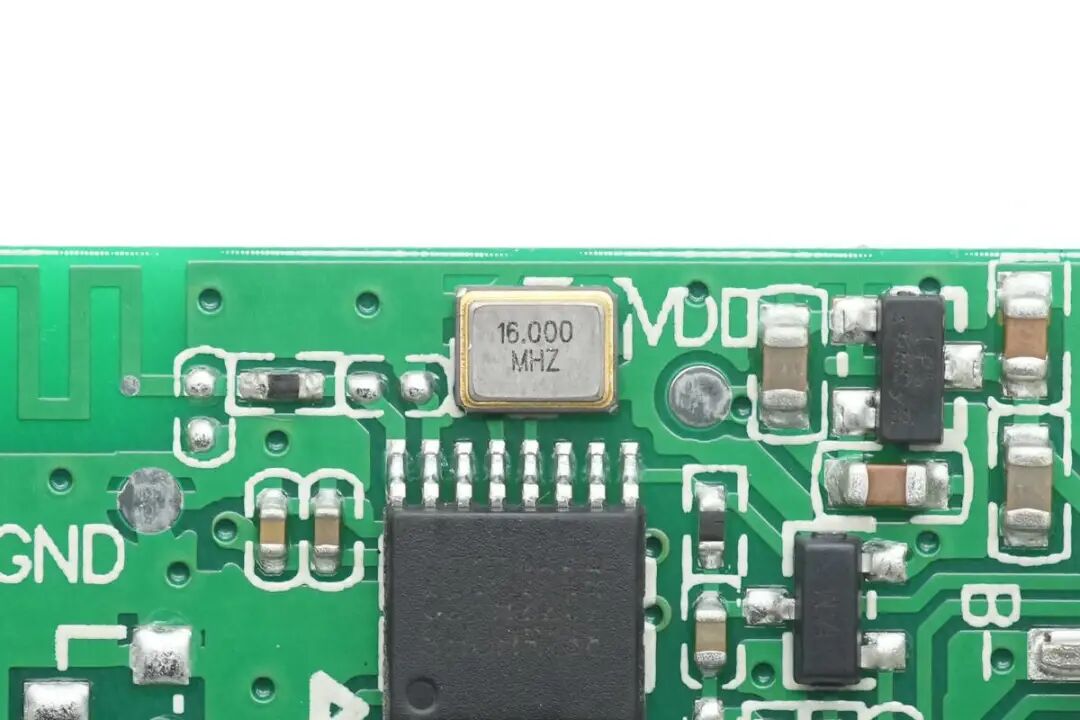

外置16MHz时钟晶振特写。

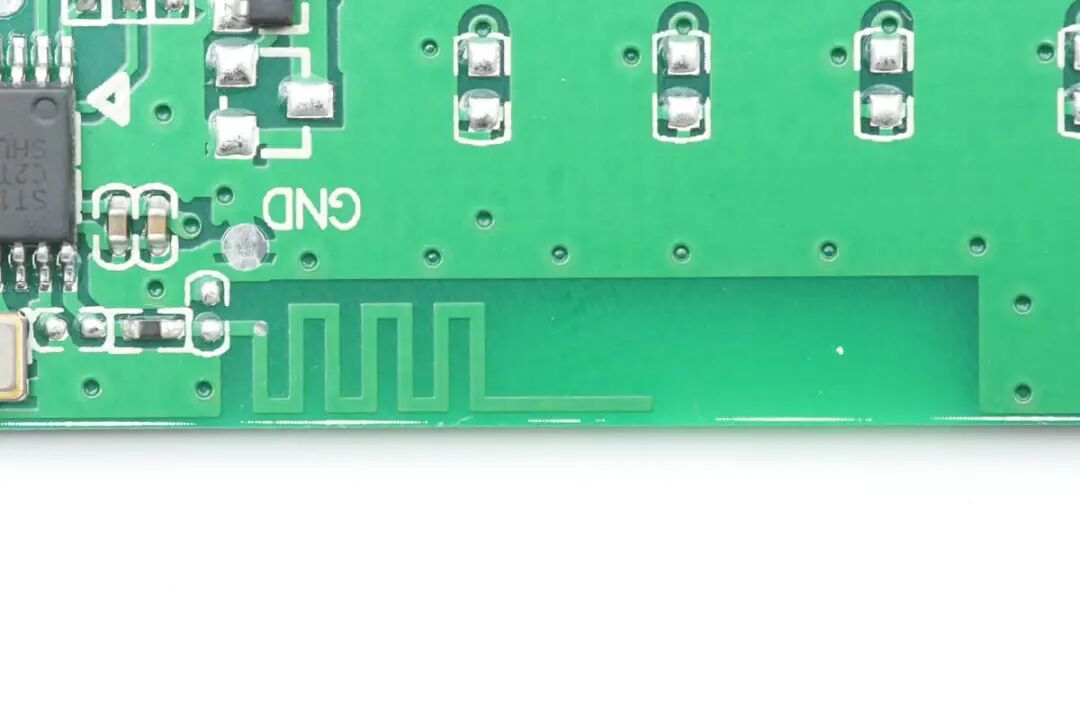

印刷蓝牙天线特写。

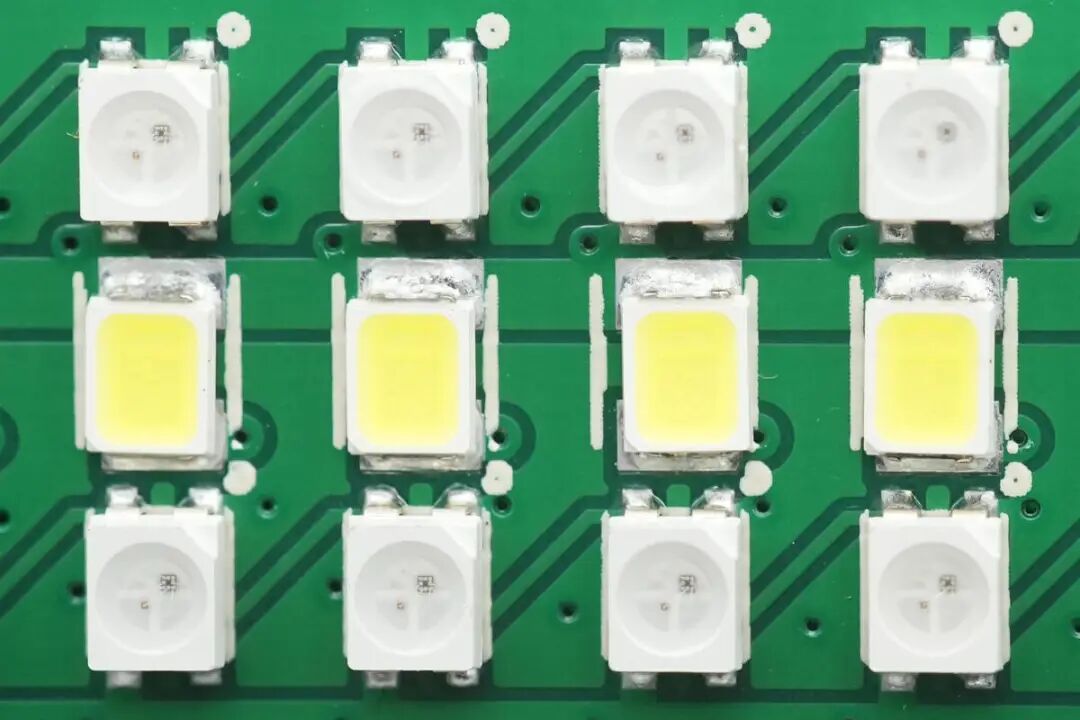

RGB LED和白光LED特写。

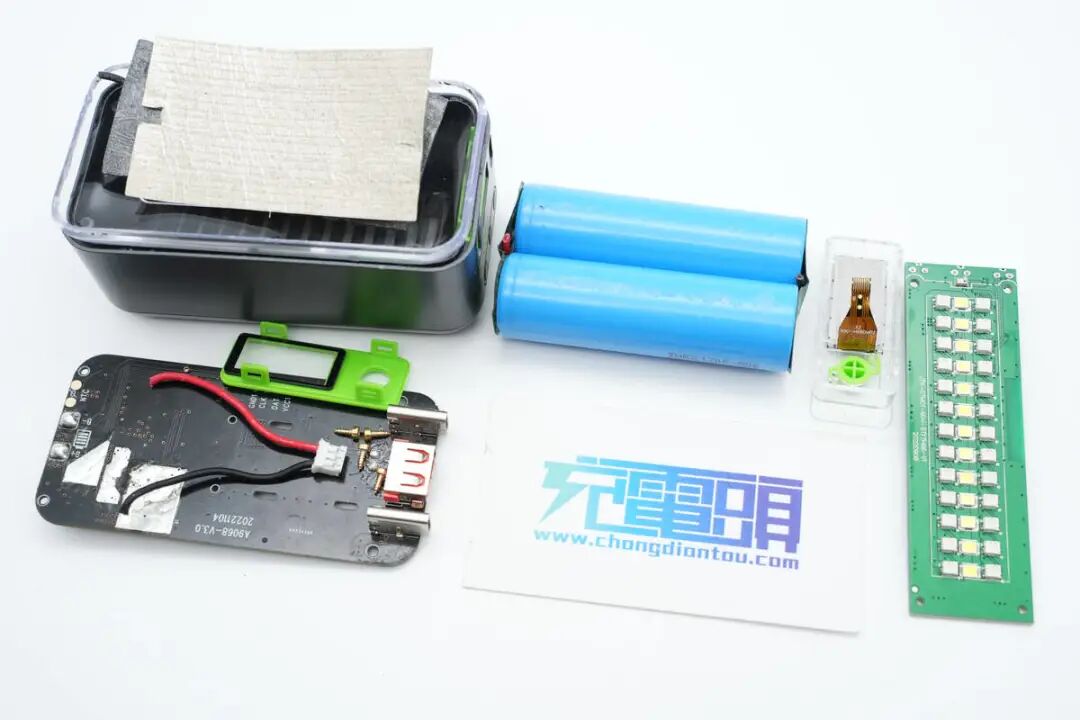

全部拆解一览，来张全家福。

充电头网拆解总结

这款透明可视化移动电源采用透明外壳设计，透过透明外壳能够看到内部的PCBA模块，设计新颖，外观独特。移动电源采用彩色液晶屏幕，可以显示电量百分比和输出功率，便于时刻了解移动电源状态。同时具备USB-C和USB-A接口，支持22.5W快充，可以满足安卓和苹果手机的快充需求。

充电头网通过拆解了解到，这款透明可视化移动电源内置两块PCBA模块，在PCBA模块之间是两颗并联的三星的5000mAh 21700电池。采用英集芯IP5356移动电源SOC芯片，芯片支持丰富的快充协议，外围元件精简。LED灯板采用伦茨ST17H66B SOC进行蓝牙连接和灯光控制，进行功能扩展。
