拆解报告：山寨版惠普65W 1A1C氮化镓适配器
----- 充电头网拆解报告第2485篇 -----
前言
前言
充电头网又拿到了一款山寨的惠普笔记本电源适配器，这款适配器采用了与原装适配器类似的外壳设计，并采用编织线缆设计。但是标签印刷上却比较疏漏，让人可以分辨出来是一款山寨电源。通过拆解发现，这款电源适配器还内置了氮化镓开关管，提高了电源转换效率，下面就一起来看看这款电源适配器的设计吧。
山寨版惠普65W电源适配器外观

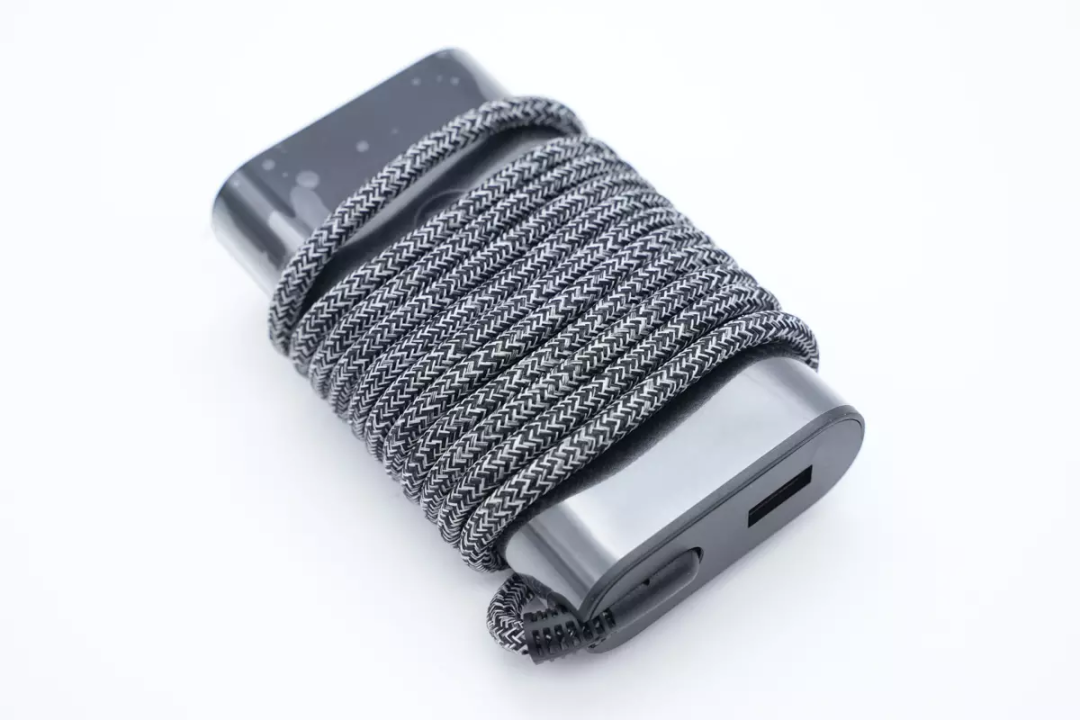

这款山寨版惠普65W电源适配器机身包裹防刮塑料膜，自带USB-C编织线缆缠绕在机身上。

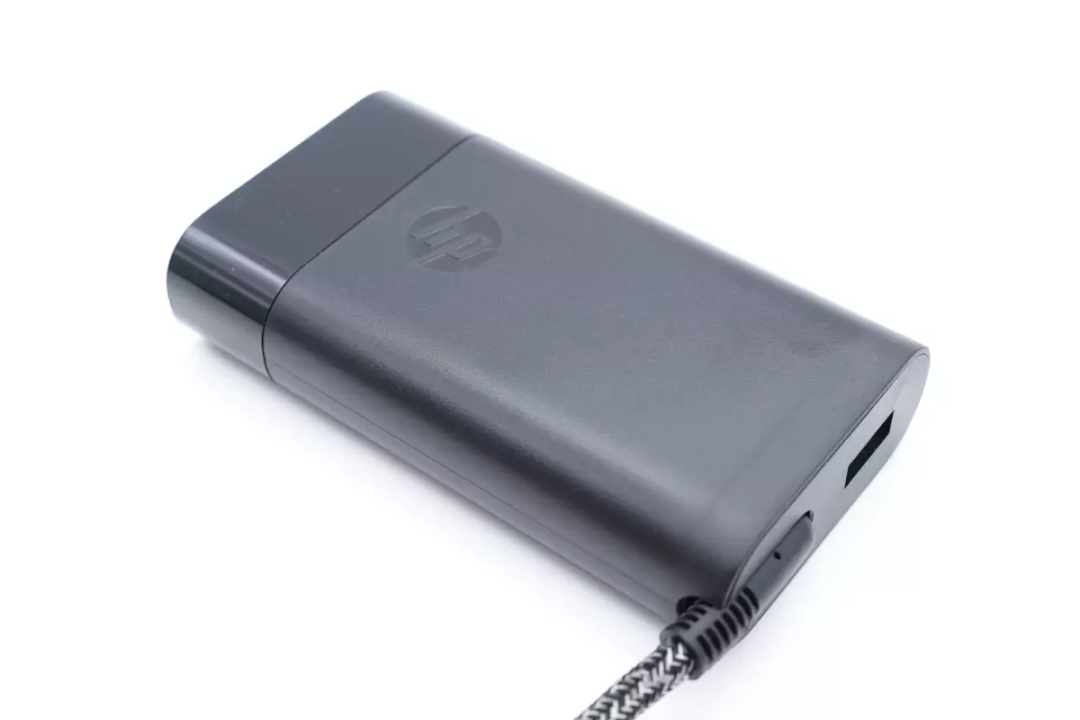

机身是惠普笔电适配器经典造型设计，两段式外壳亮面磨砂撞色处理，两侧过渡圆润。

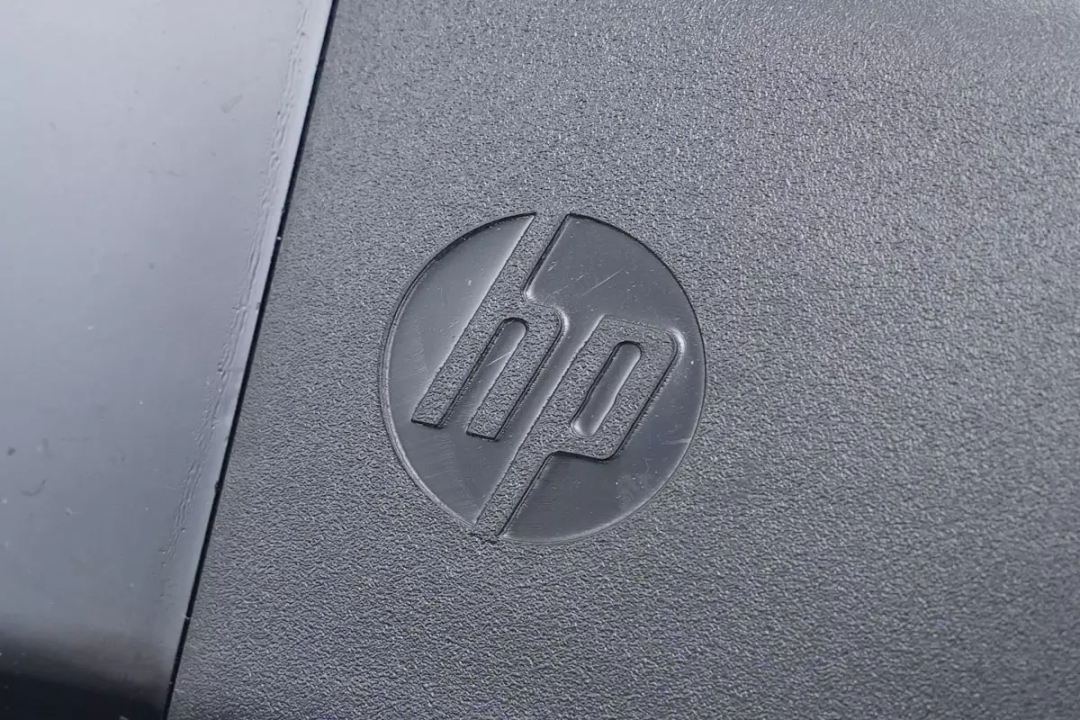

正面设计有HP品牌。

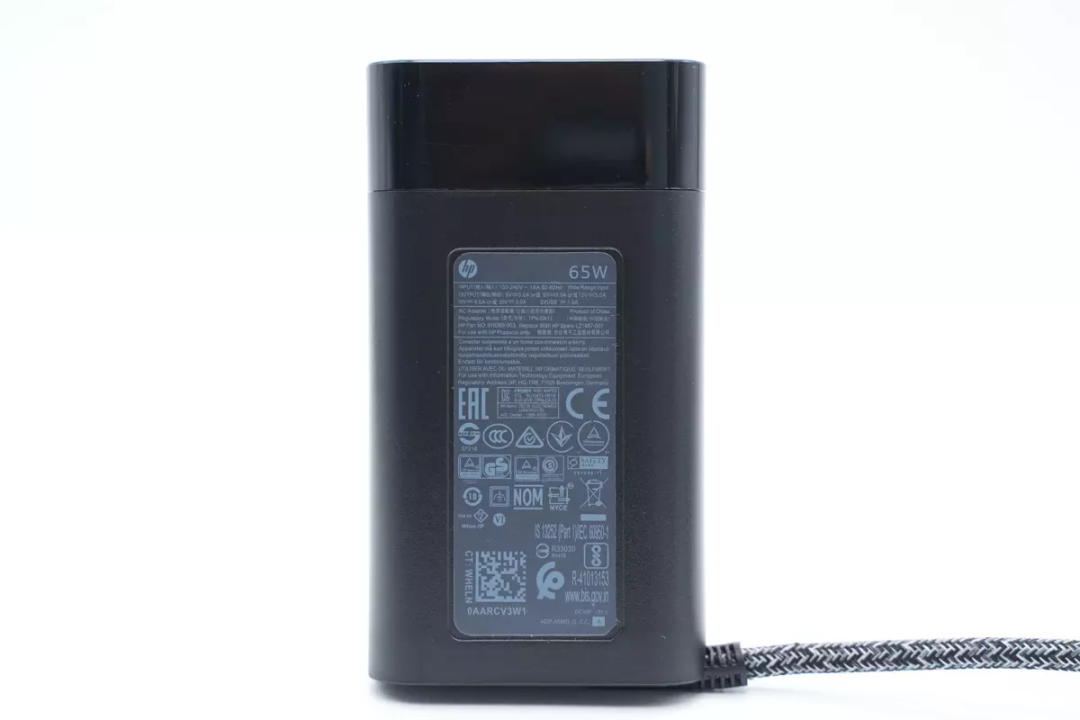

背面贴有适配器铭牌。

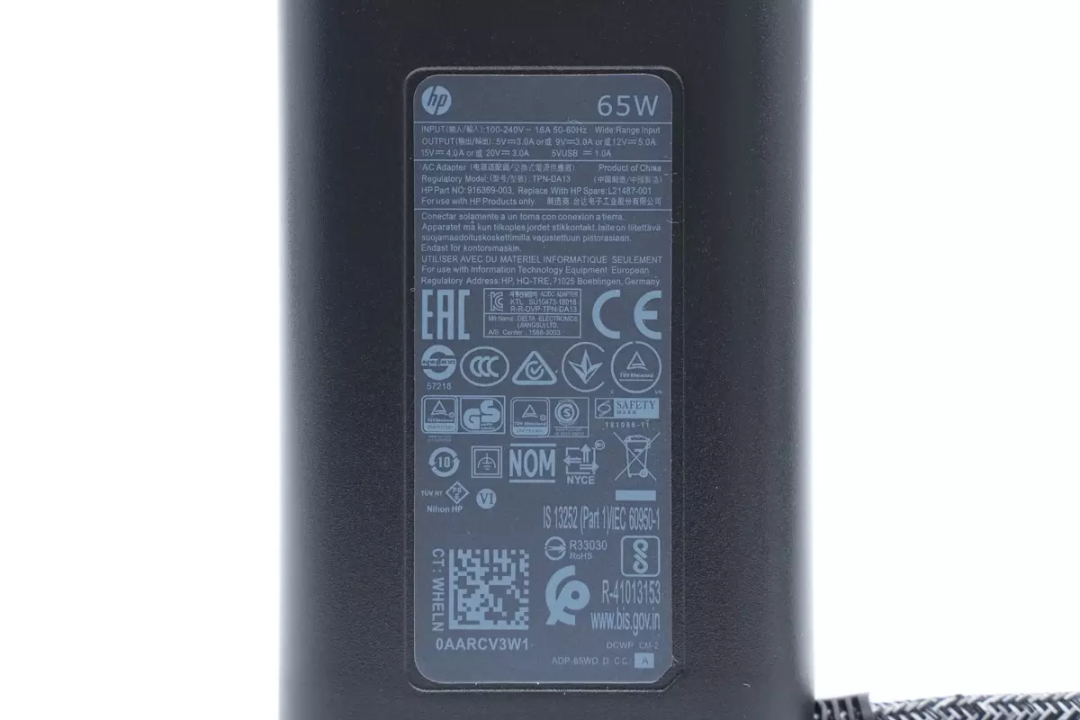

铭牌区域略微内凹，铭牌上有充电器详细参数
型号：TPN-DA13
输入：100-240V~50/60Hz 1.6A
USB-C输出：5V3A、9V3A、12V5A、15V4A、20V3A
USB输出：5V1A
制造商：台达电子工业股份有限公司
适配器通过了EAC、CE、CCC、TUV、GS、NOM、NYCE、CP、PSE等认证，以及VI级能效认证等。
可以看出，作为一款山寨产品，铭牌的制作相当粗糙，输出参数与65W标识相冲突，5VUSB颠倒，制造商以及罗列的一堆安规认证自然不实。
输入端是三脚梅花接口，可拆卸设计，可有效避免用户触电和方便更换。

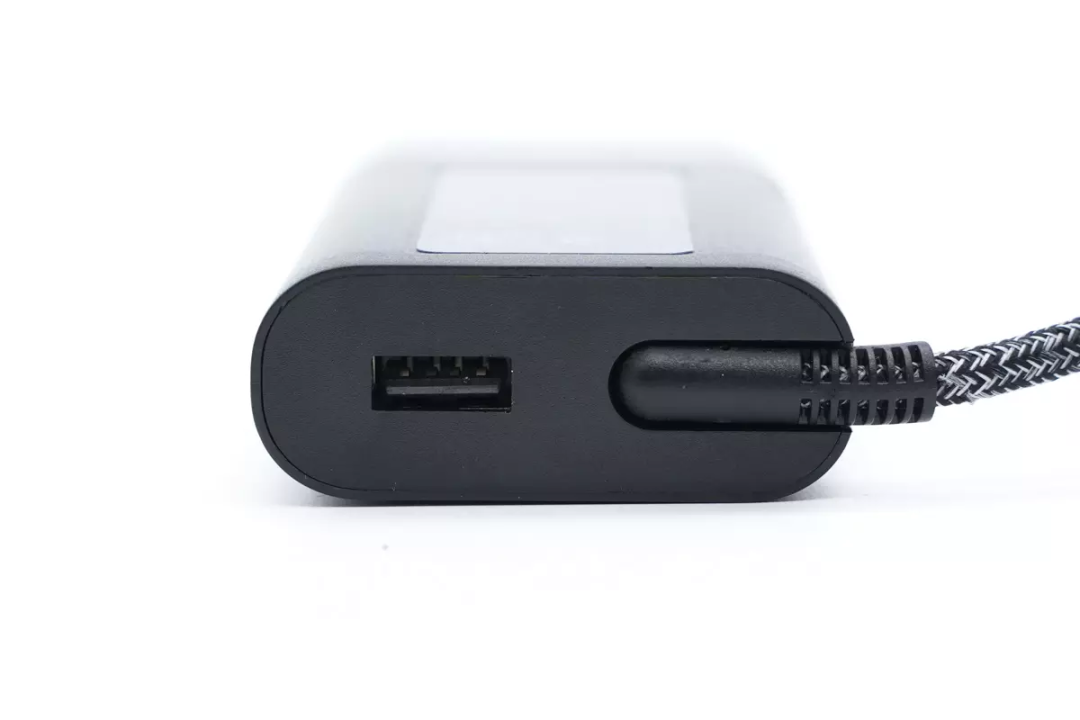

除了自带USB-C输出线缆外，机身输出端还配有一个USB-A标充口，黑色胶芯。

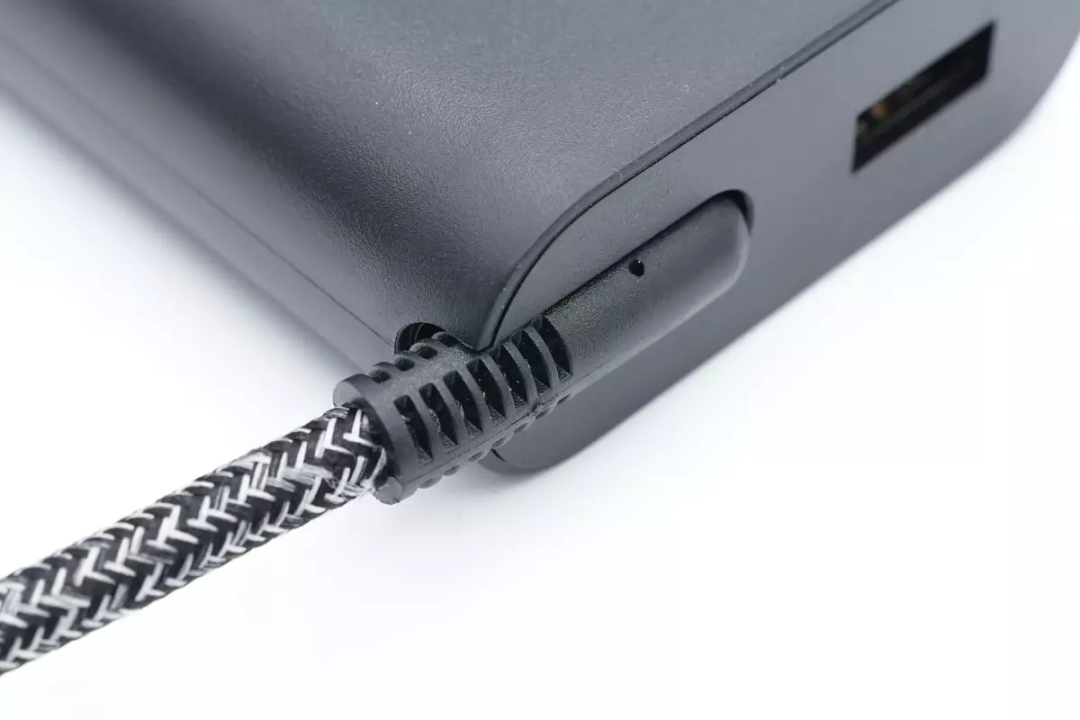

机身在与线缆连接处设计有凹槽，起到固定保护线缆作用。

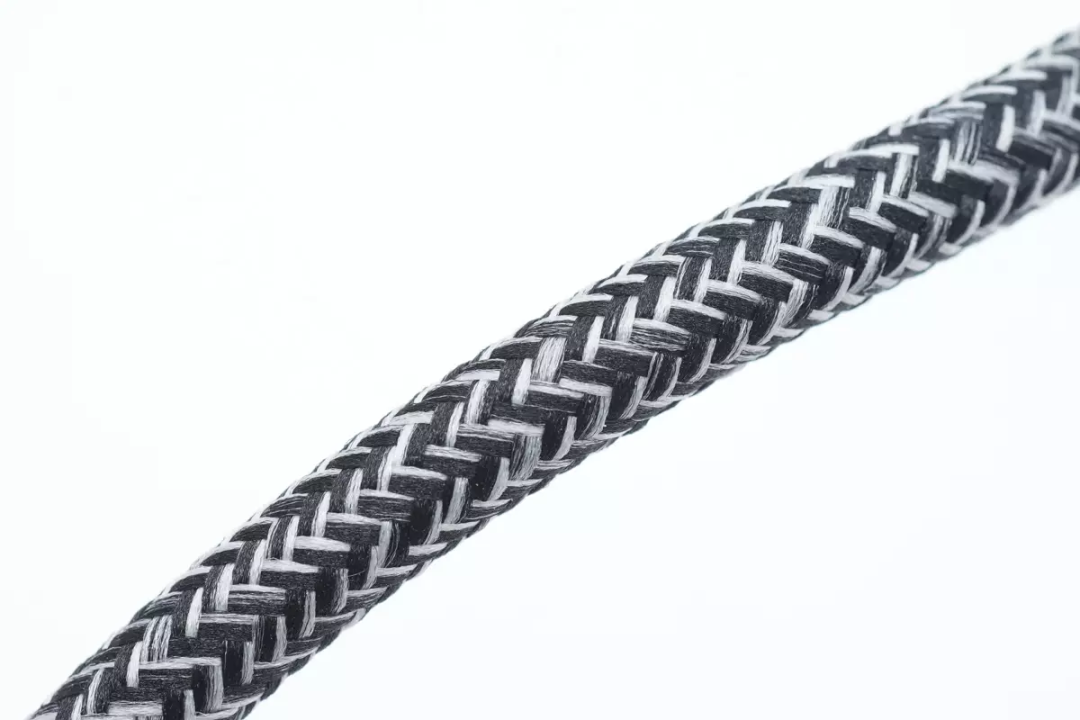

线缆编织外衣也是和惠普原装适配器一样的白、黑色交替设计，可以说仿得很到位。

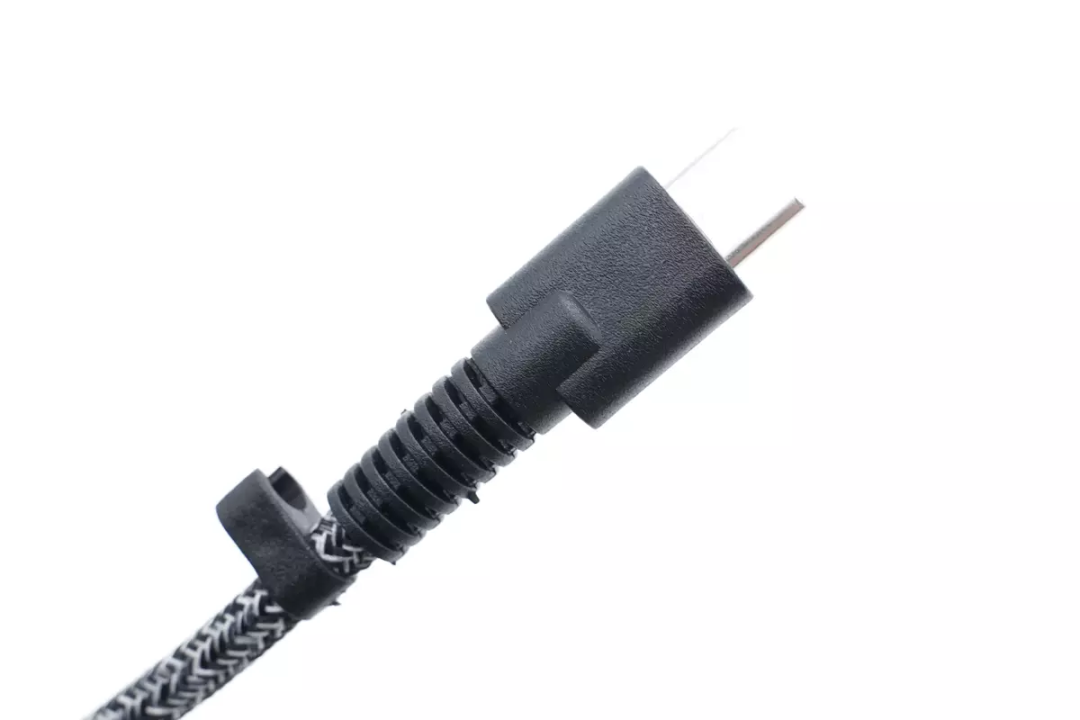

USB-C线头外壳磨砂方便插拔，此外还带有锁扣设计，方便线缆收纳。
测得适配器机身长度为97.35mm。

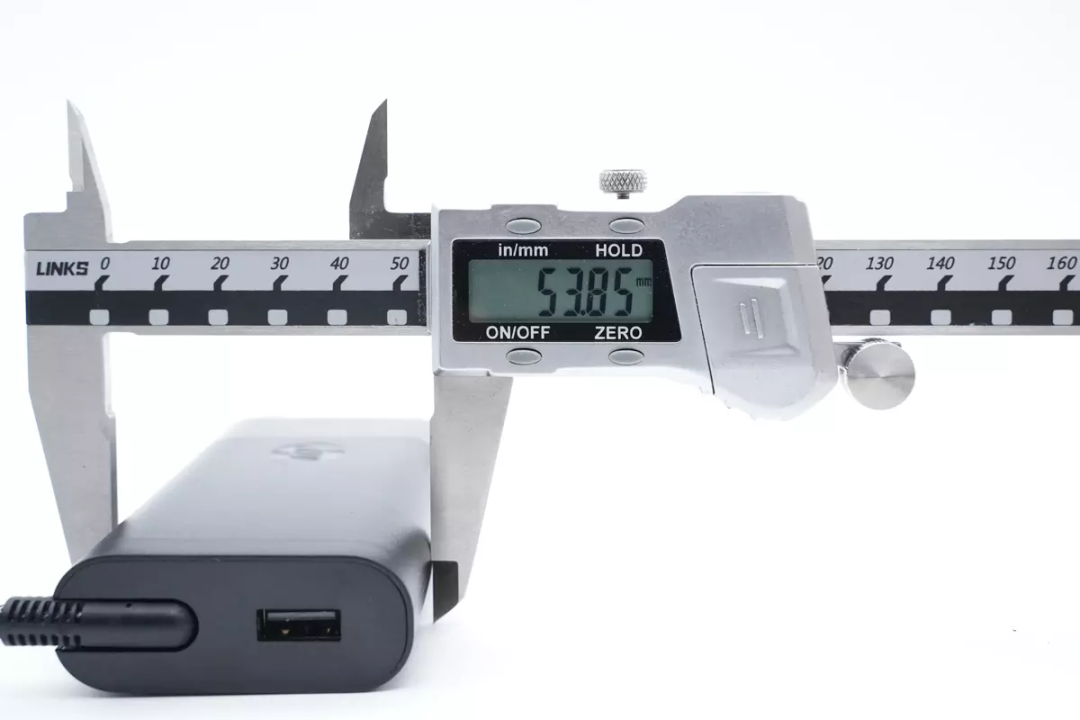

宽度为53.85mm。

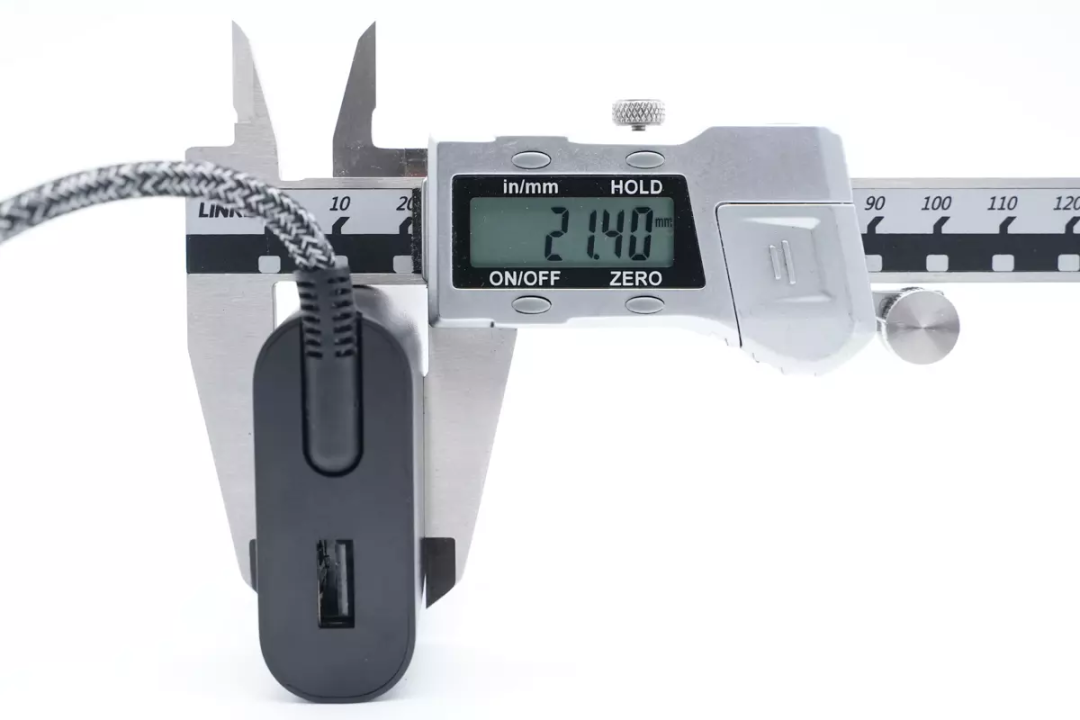

厚度为21.4mm。

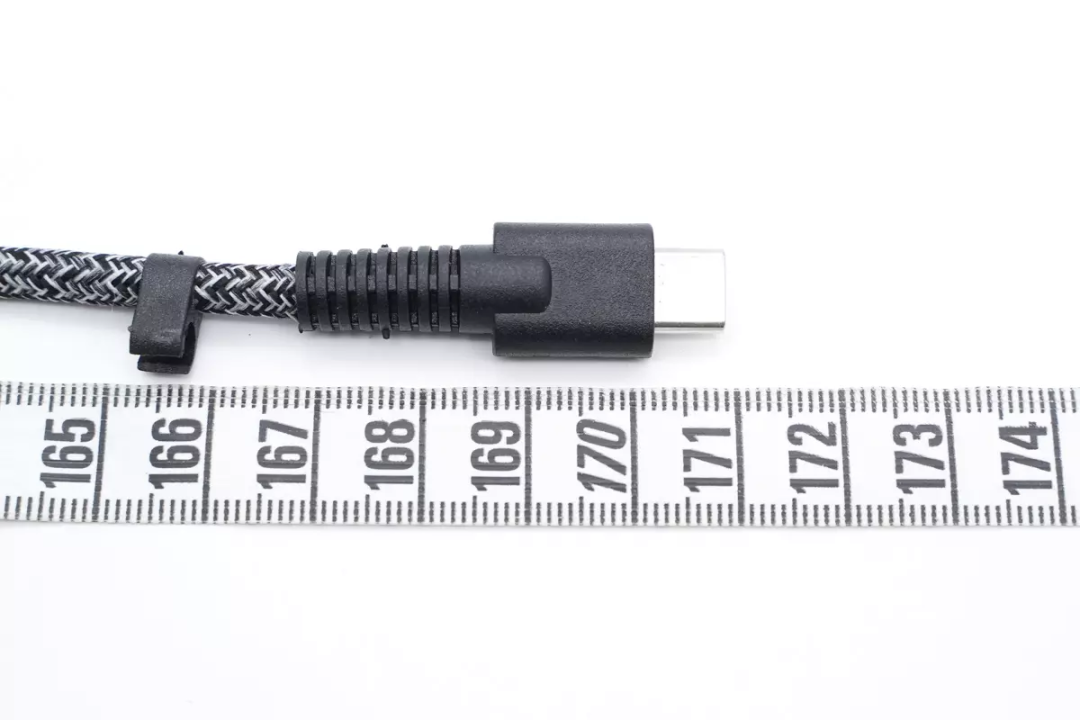

USB-C线缆长度约为171cm，没有达到经典的1.8米级长度。

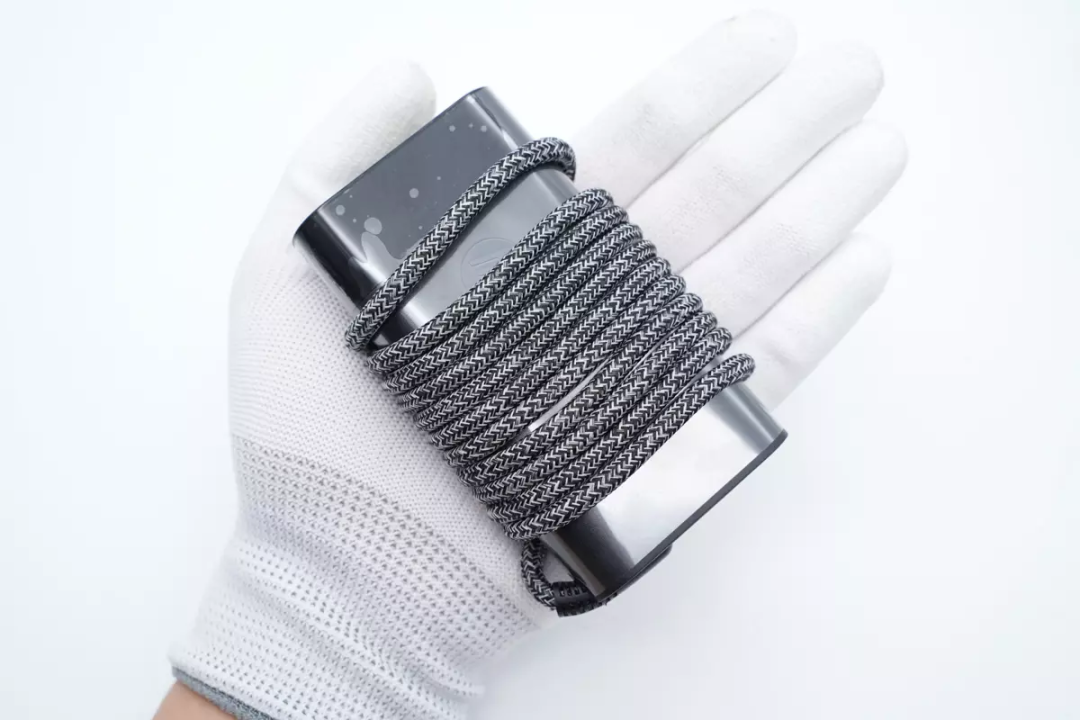

适配器拿在手上的大小直观感受。

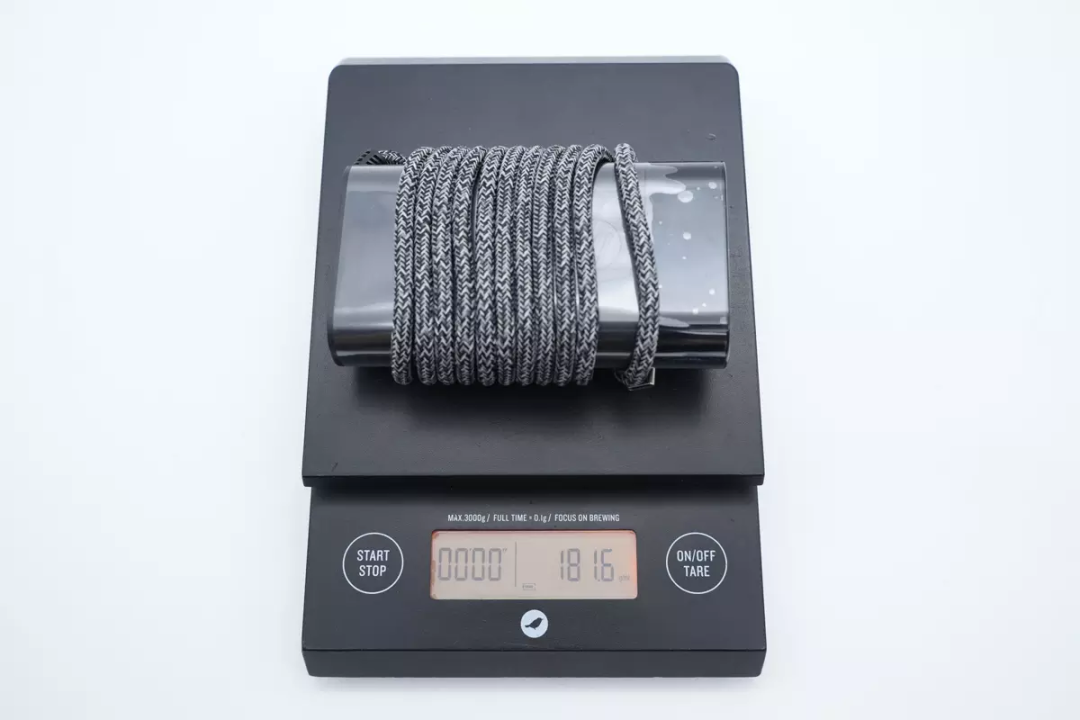

另外测得适配器重量约为182g。

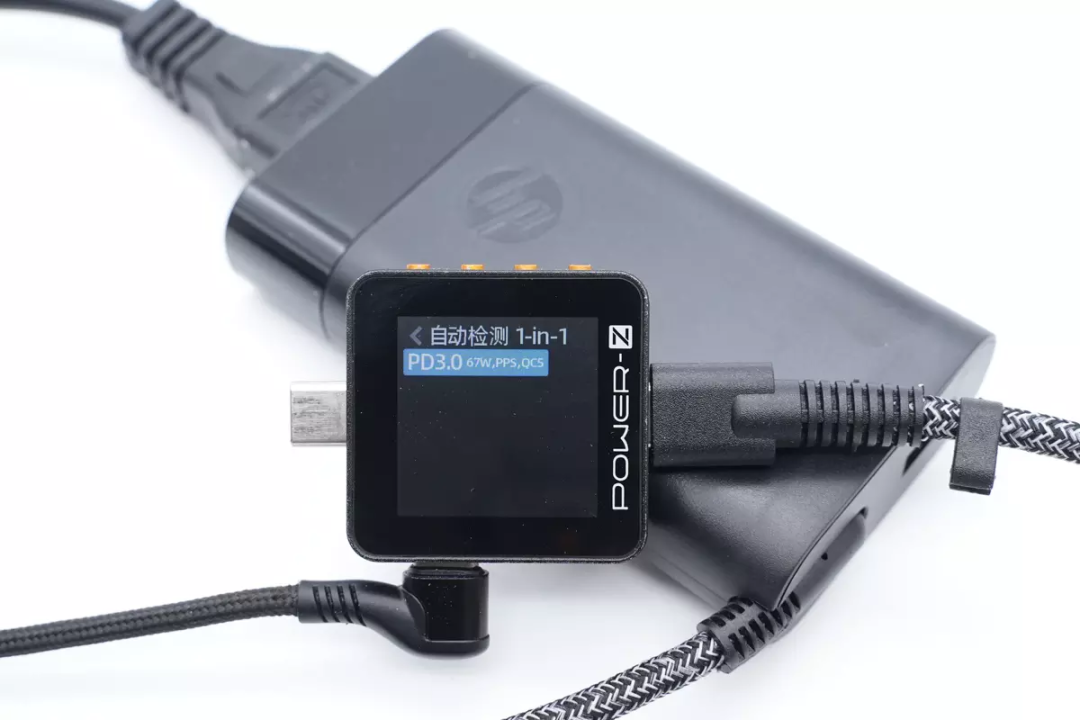

使用ChargerLAB POWER-Z KM002C测得适配器USB-C线缆输出支持PD3.0、PPS、QC5快充协议。
并且具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-20V3A一组PPS电压档位。

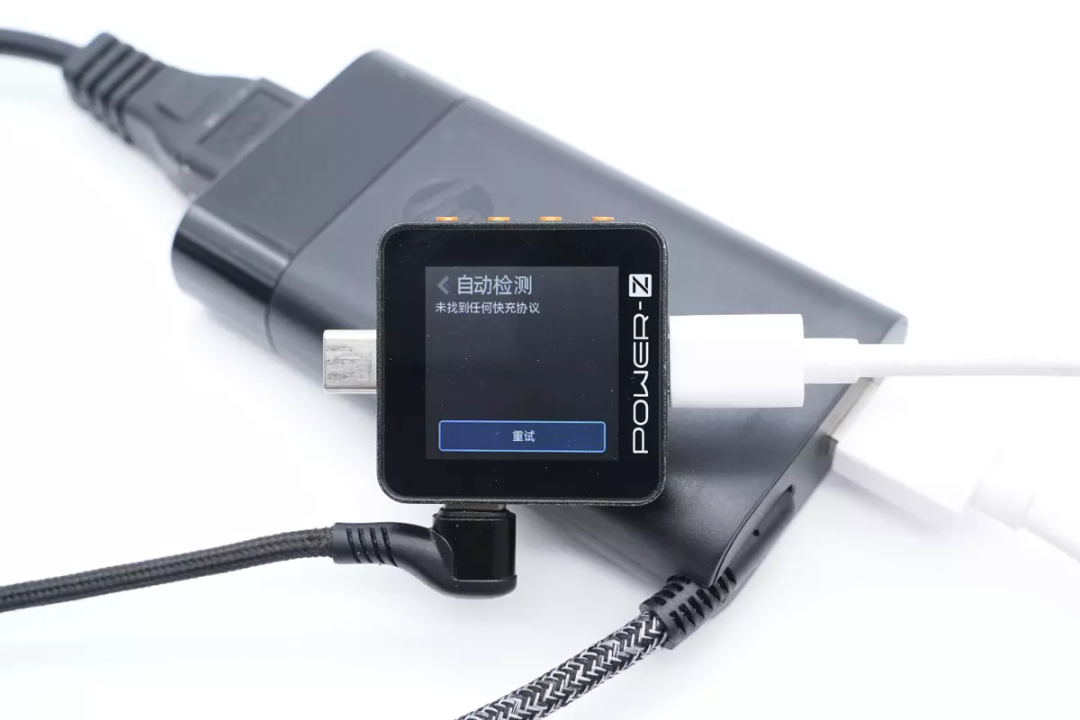

测得USB口不支持快充。
山寨版惠普65W电源适配器拆解
看完这款电源适配器的展示，下面就进行拆解，一起来看看内部的用料和做工。

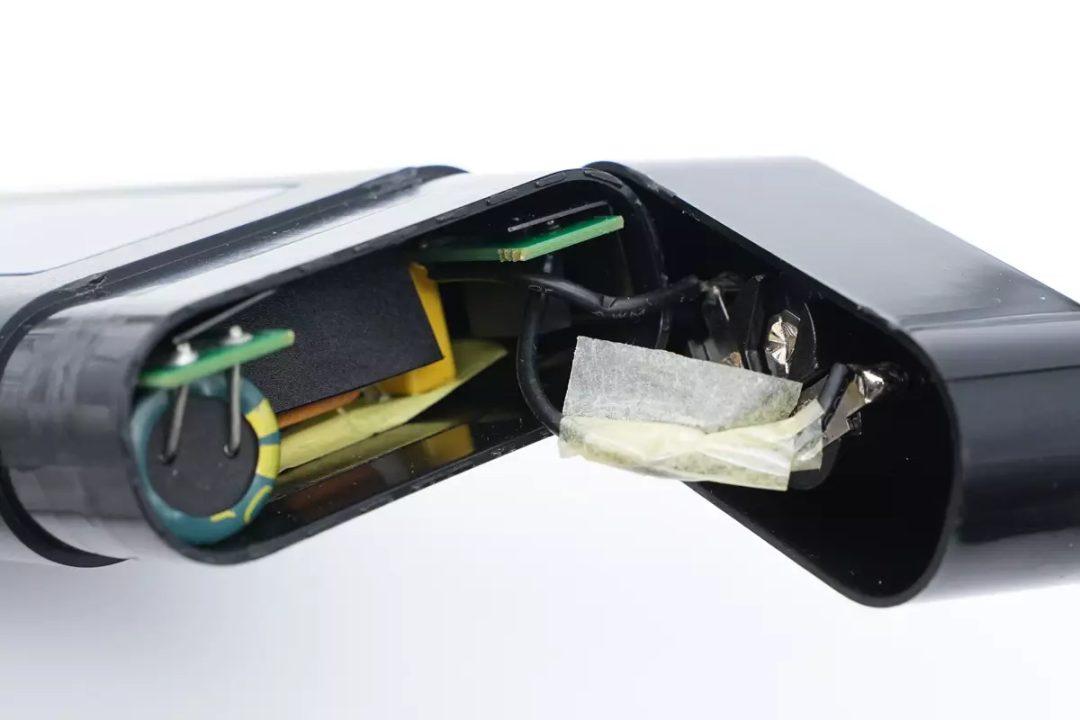

首先沿梅花插头处拆开充电器外壳，导线缠绕纸胶带绝缘。

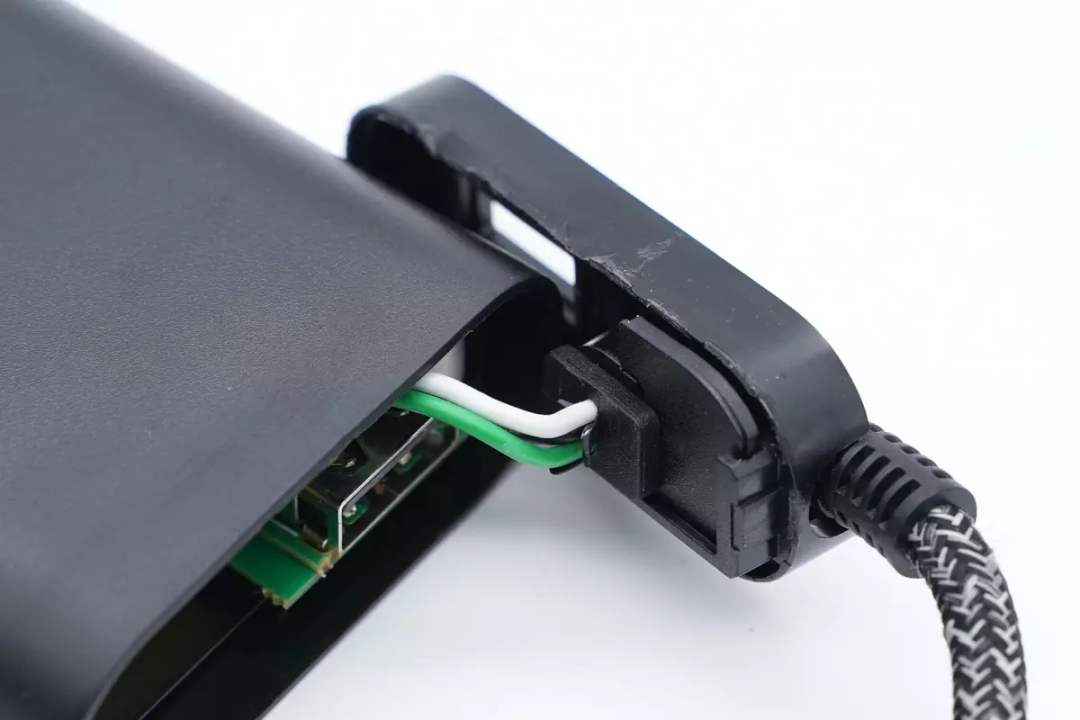

输出侧线尾采用注塑进行固定。

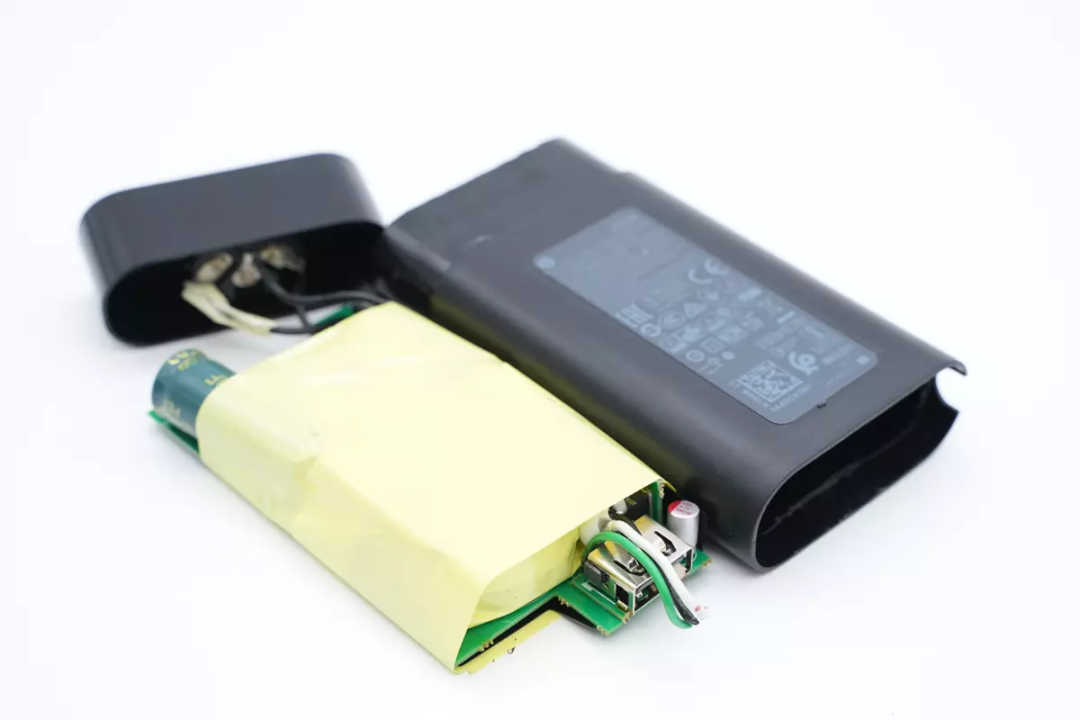

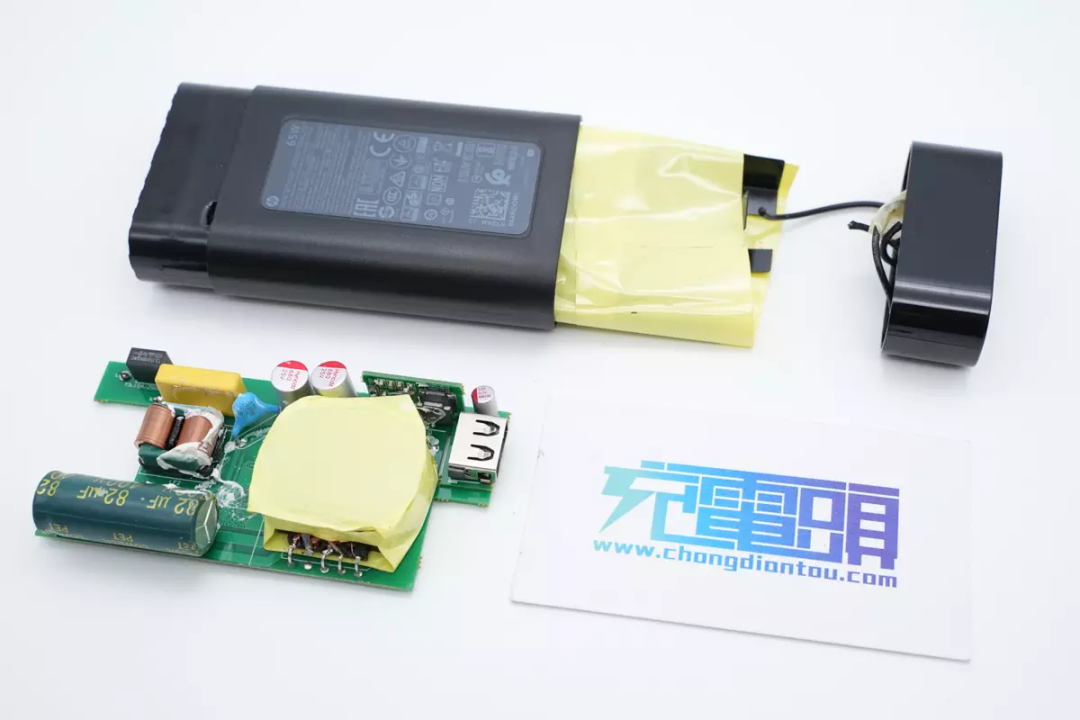

剪断输出线，从外壳内取出PCBA模块，整个采用胶带缠绕绝缘。

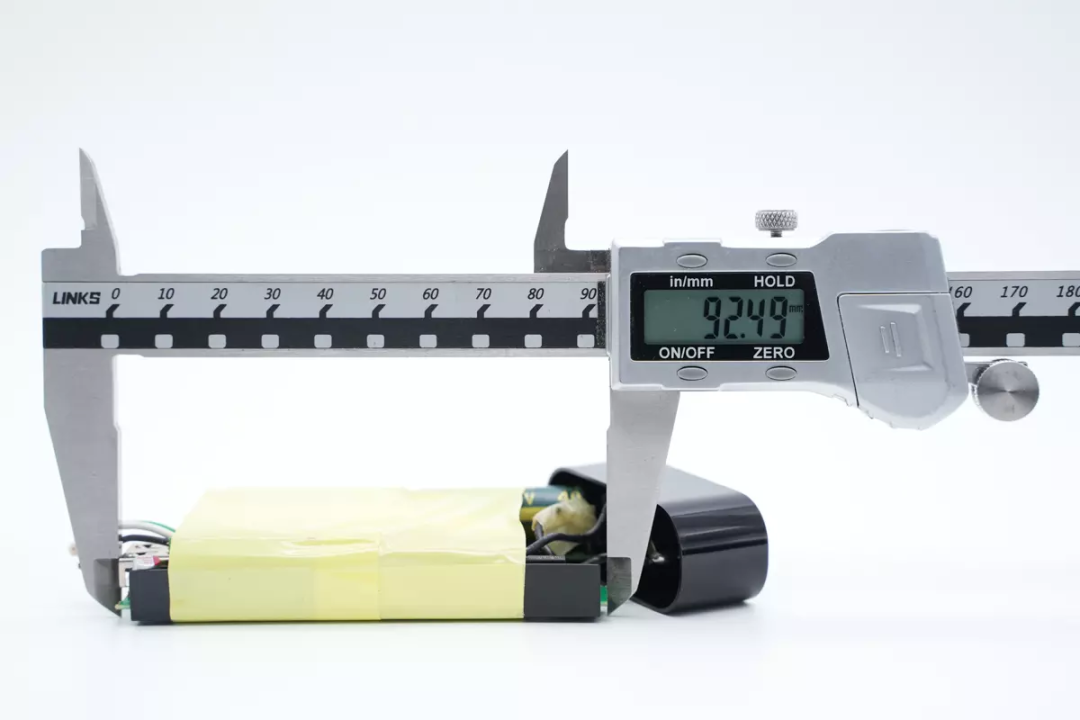

使用游标卡尺测得PCBA模块长度约92.5mm。

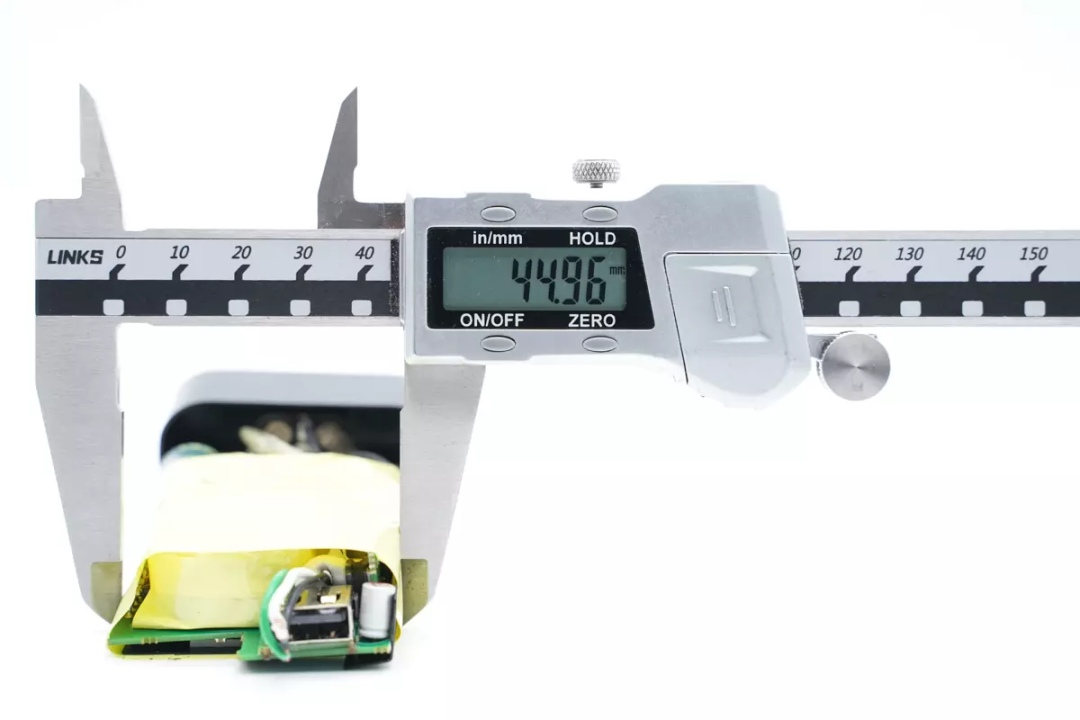

PCBA模块宽度约45mm。

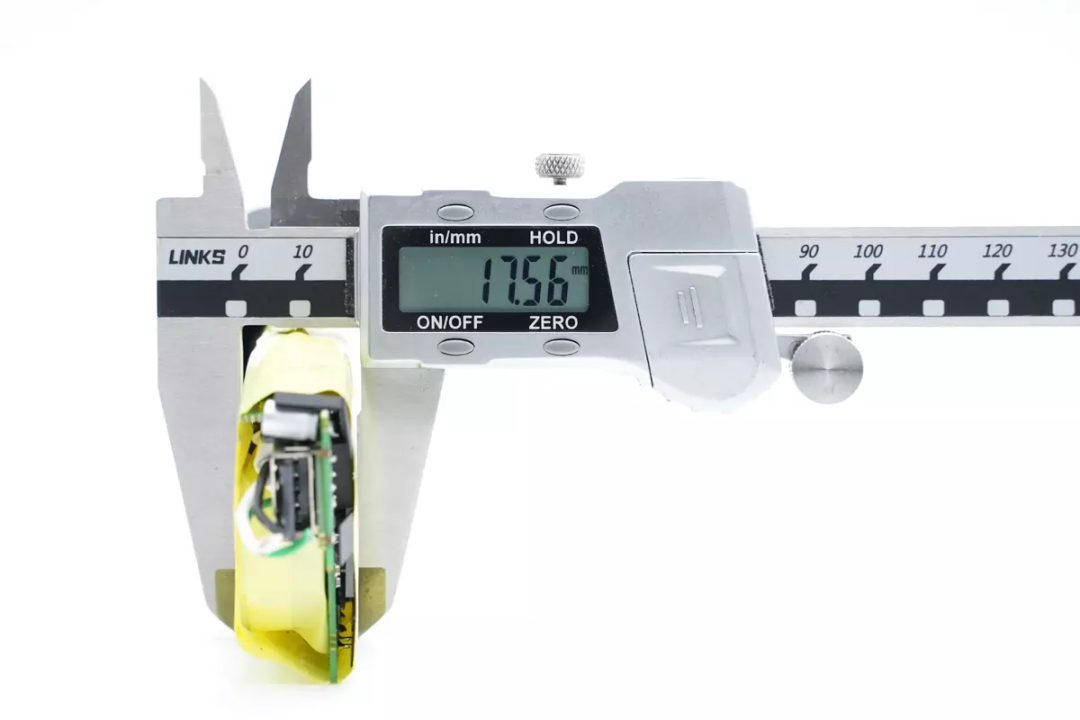

PCBA模块厚度约17.6mm。

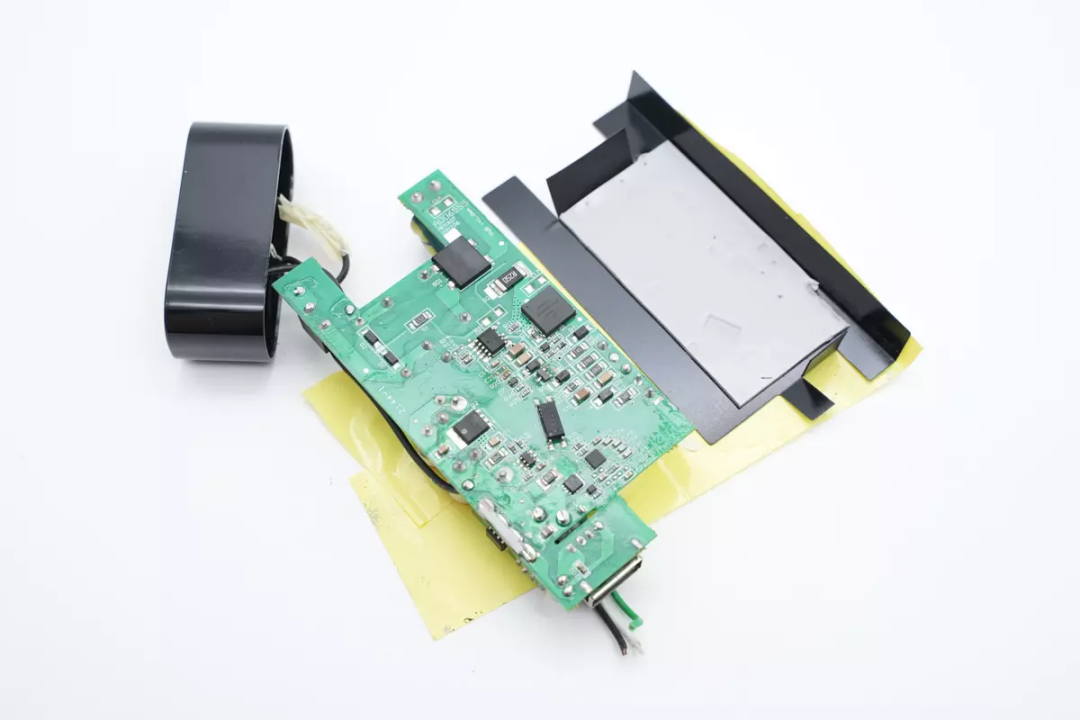

打开缠绕的胶带，在PCBA模块背面粘贴导热垫用于散热。
电源输入端导线直接焊接连接。
输出线也同样为焊接连接。

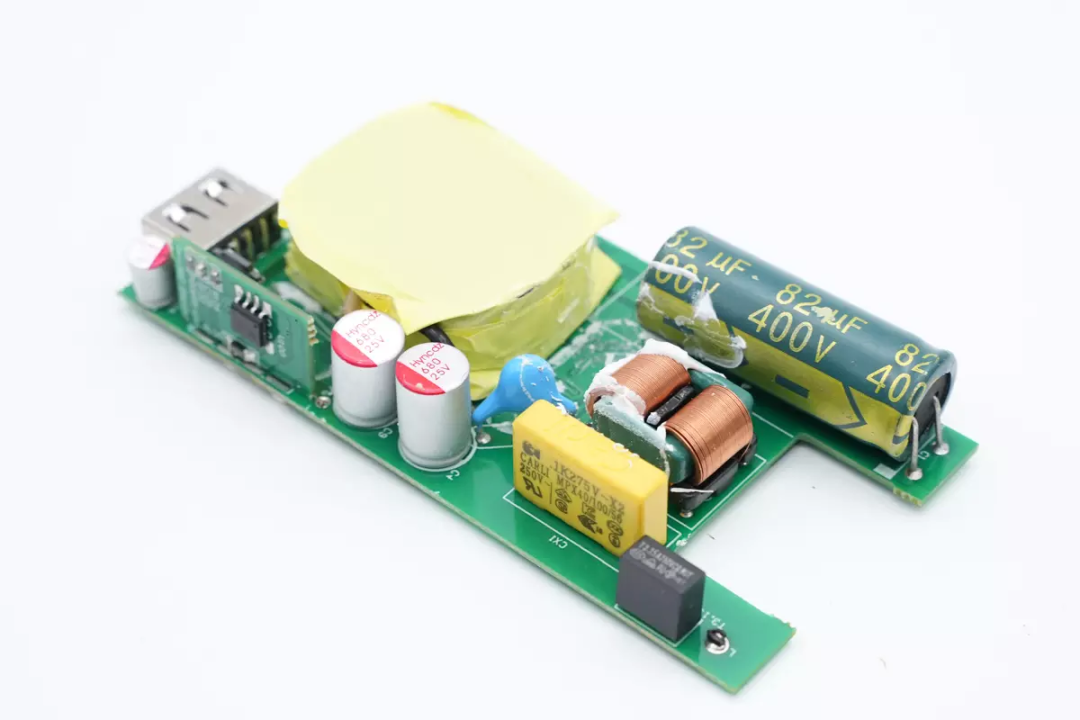

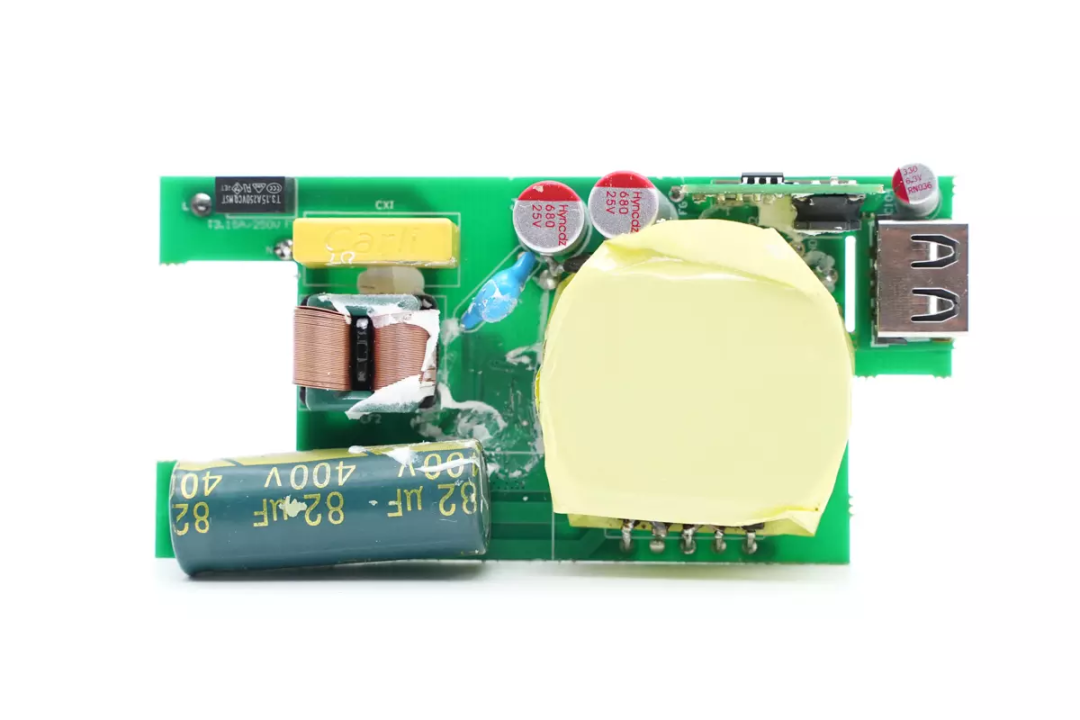

PCBA模块正面一览，输入端焊接保险丝，安规X2电容和共模电感，底部焊接高压滤波电容，右侧焊接变压器，滤波固态电容和降压小板及USB-A母座。

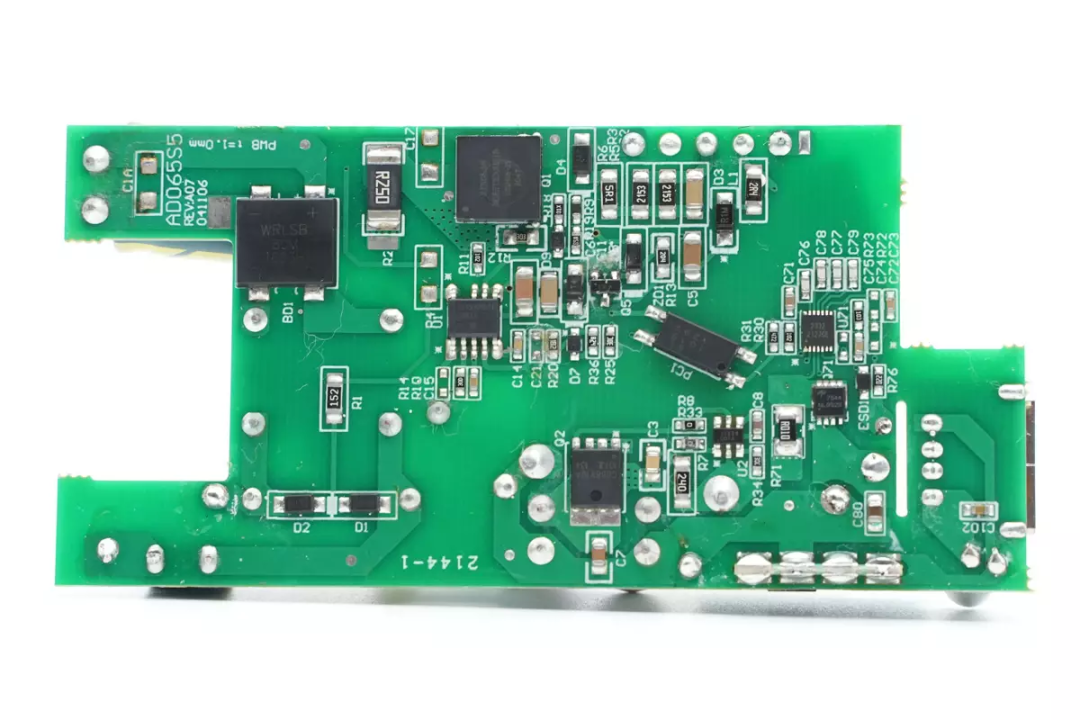

PCBA模块背面一览，焊接整流桥，主控芯片，氮化镓开关管，反馈光耦，同步整流控制器，同步整流管，协议芯片和VBUS开关管。
这款电源适配器采用高频反激架构，同步整流，宽电压输出，输出电压由协议芯片控制，根据负载需求调节。内部还搭载了一路降压电路，用于USB-A口5V输出。下面我们就从输入端开始了解各个器件的信息。

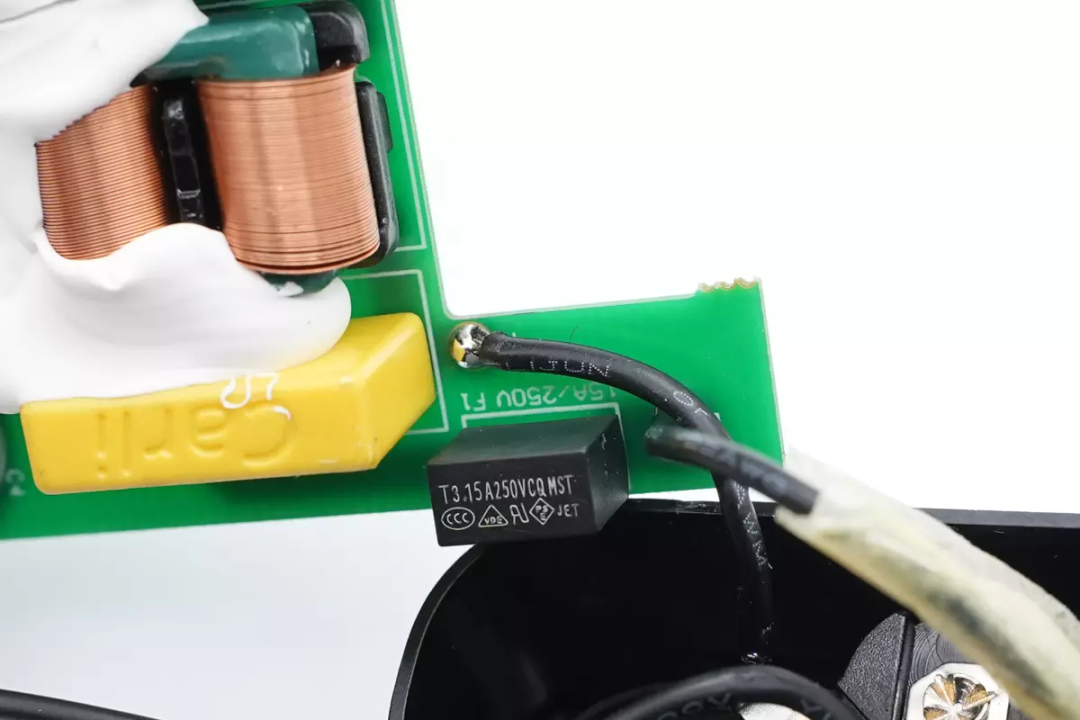

适配器输入端一览，焊接保险丝，安规X2电容和共模电感。

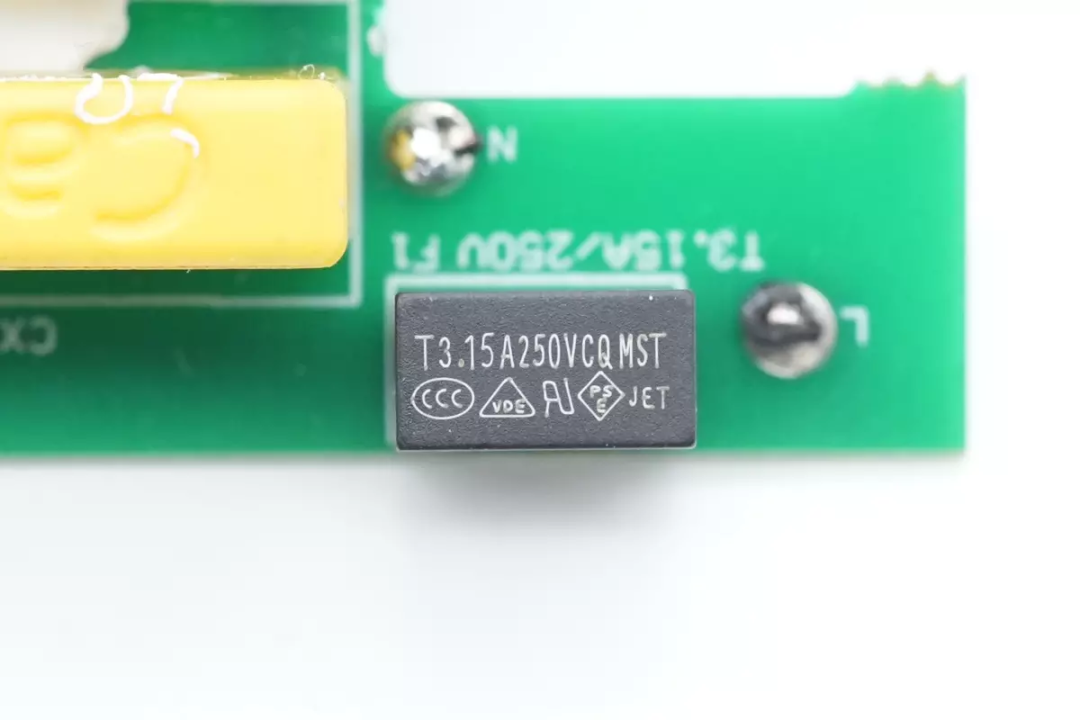

输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为3.15A 250V，用于输入过流保护。

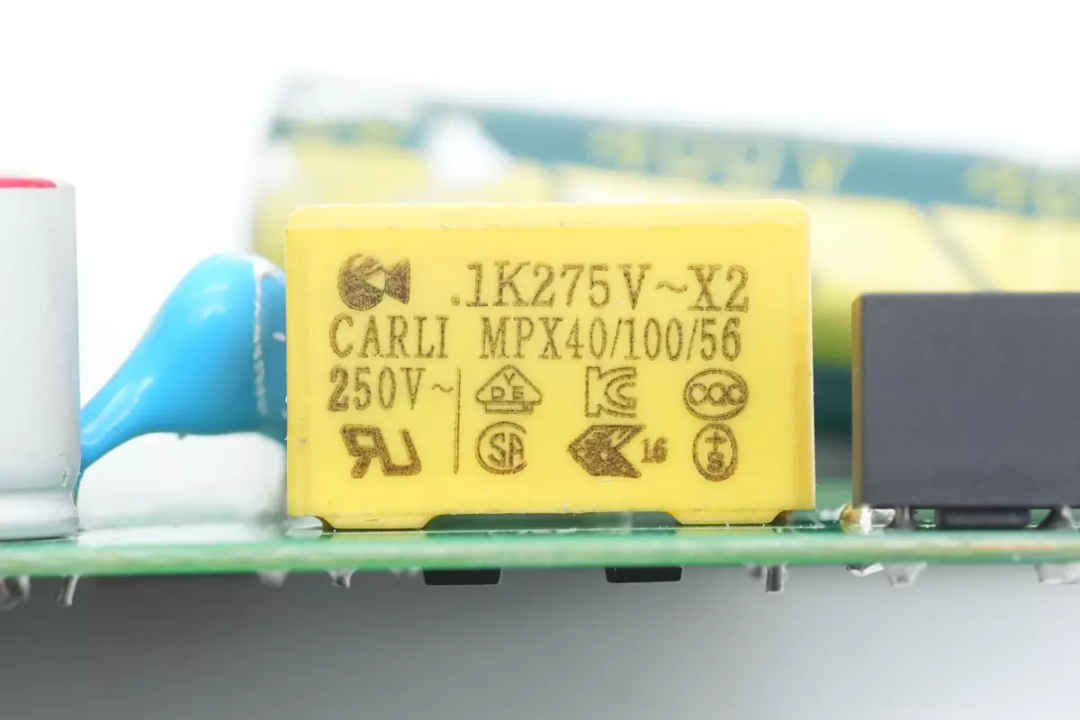

安规X2电容来自CARLI凯励，规格为0.1μF。

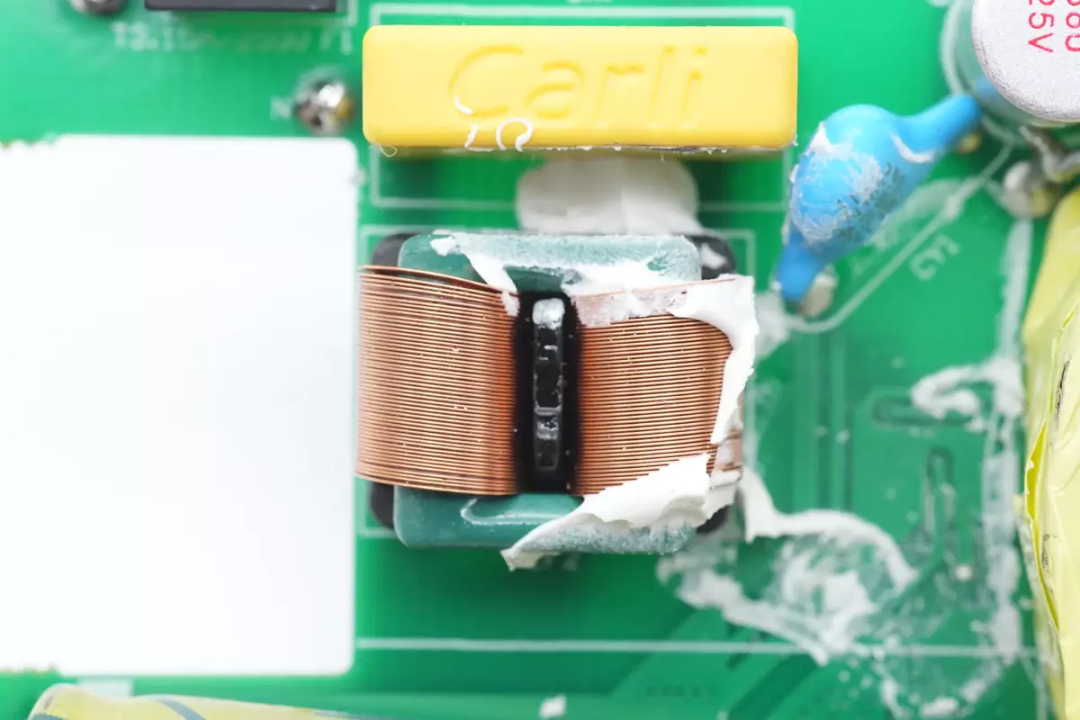

共模电感采用扁铜线绕制，底部焊接绝缘支架。

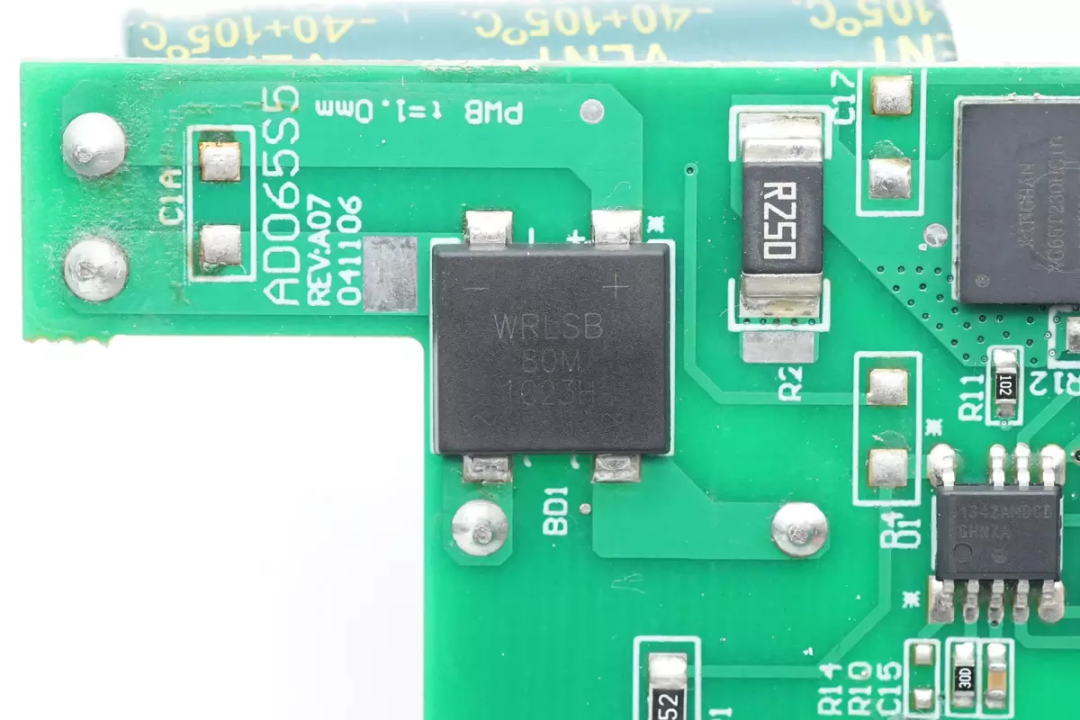

输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。
沃尔德 WRLSB80M 资料信息。
充电头网拆解了解到，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，产品性能获得客户一致认可。

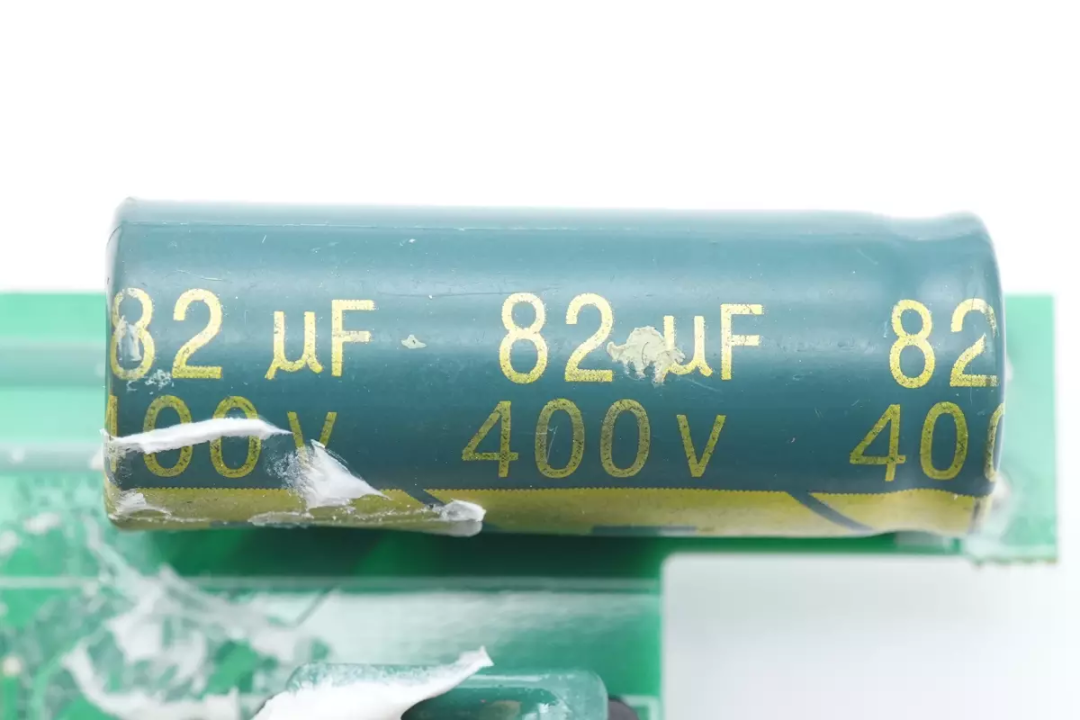

高压滤波电容规格为82μF 400V。

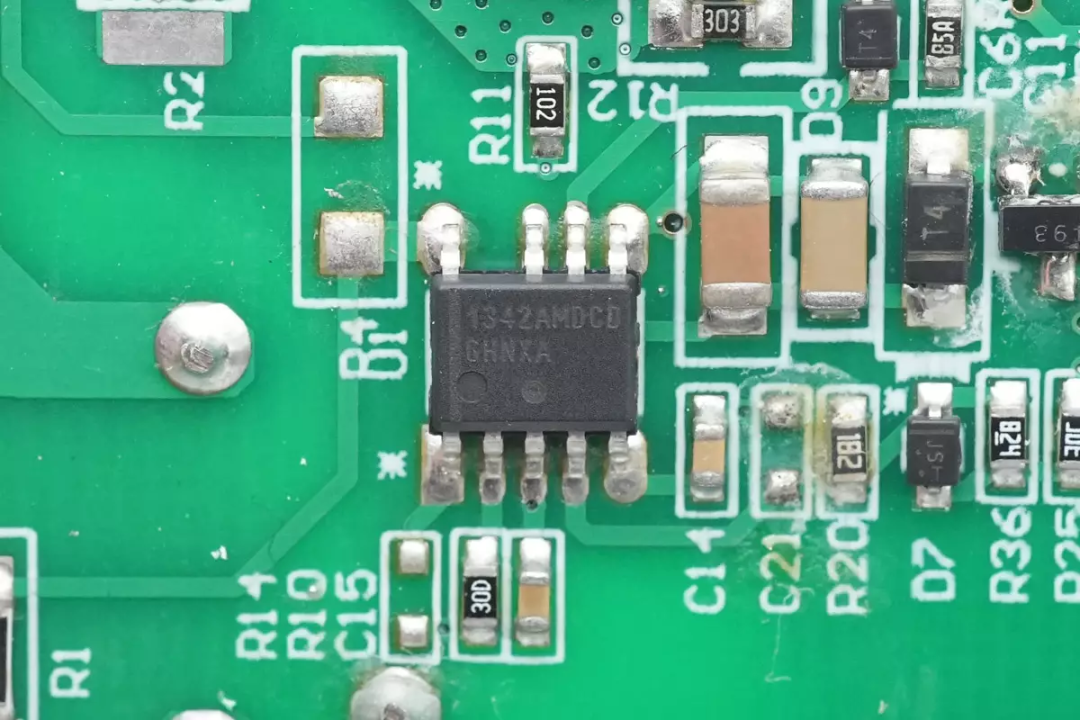

主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置高压启动，主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

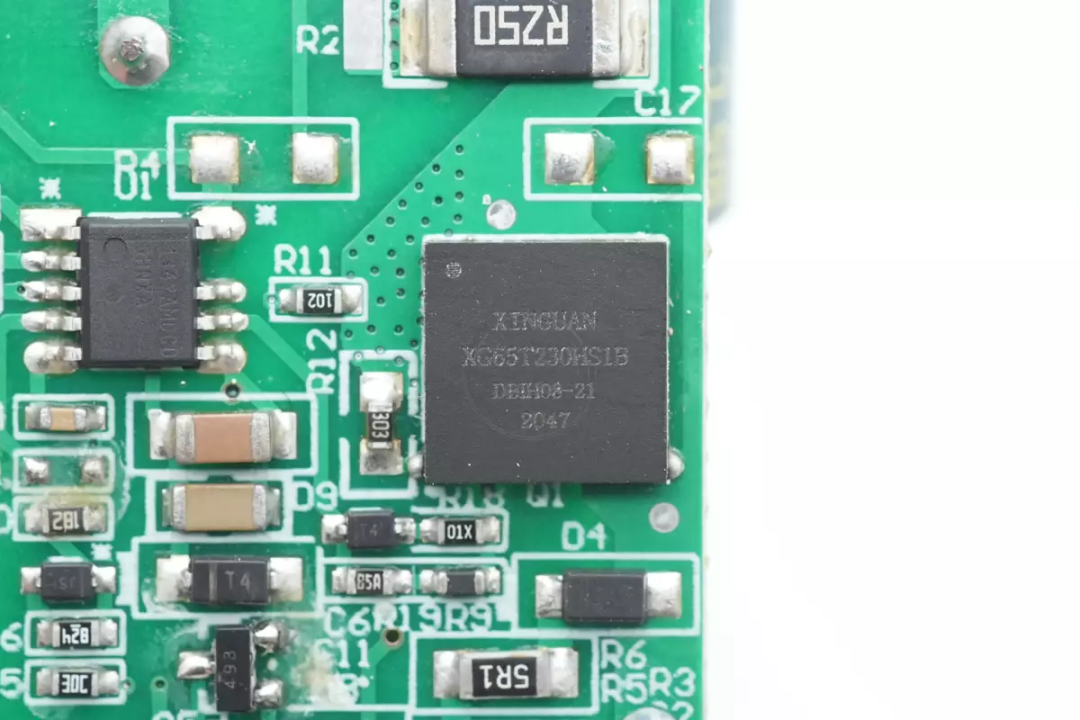

氮化镓功率开关管采用芯冠科技XG65T230HS1B，耐压650V，导阻230mΩ，DFN8x8封装。兼容常规MOS驱动芯片，应用简单。

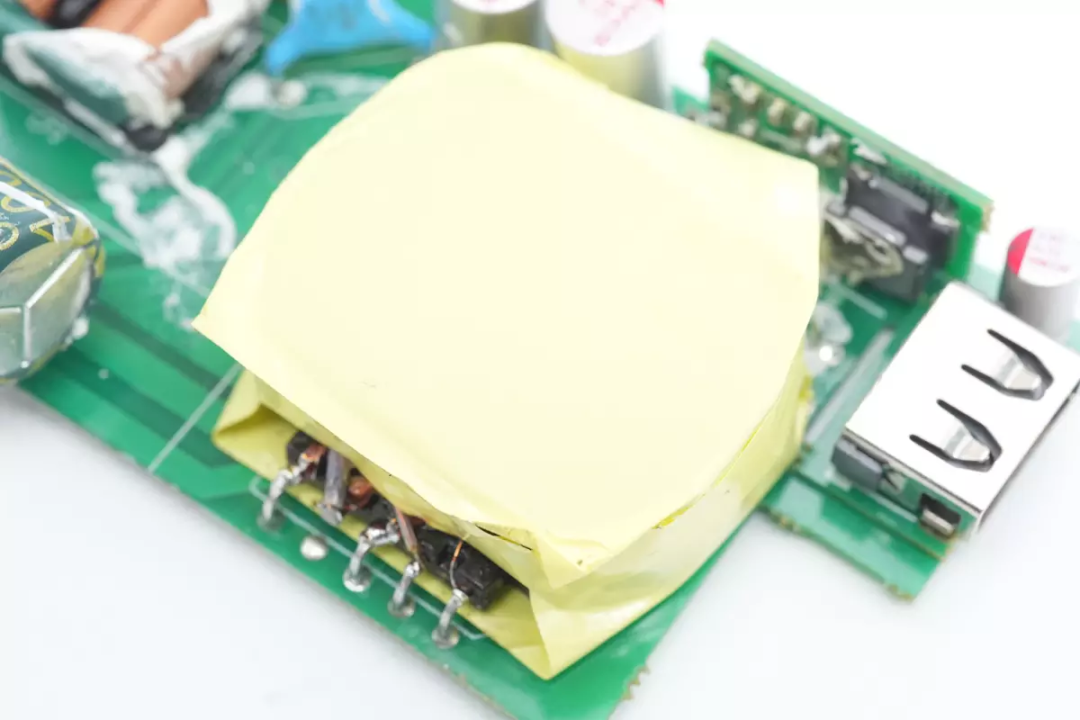

变压器磁芯缠绕胶带绝缘。

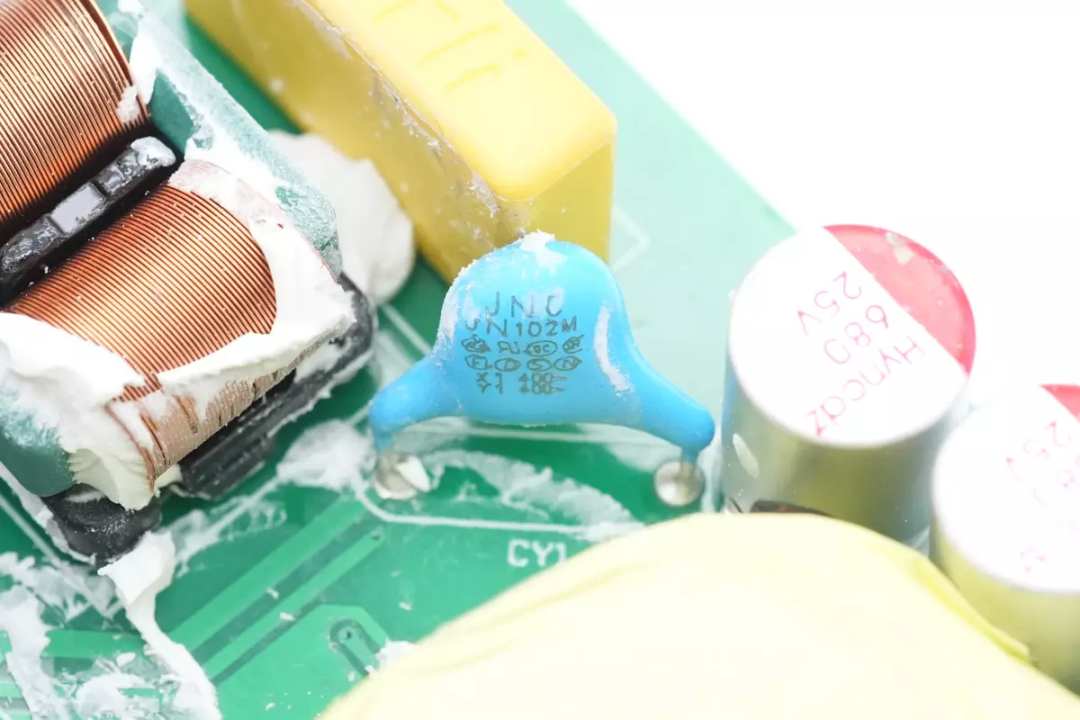

蓝色Y电容来自JNC嘉耐电子。

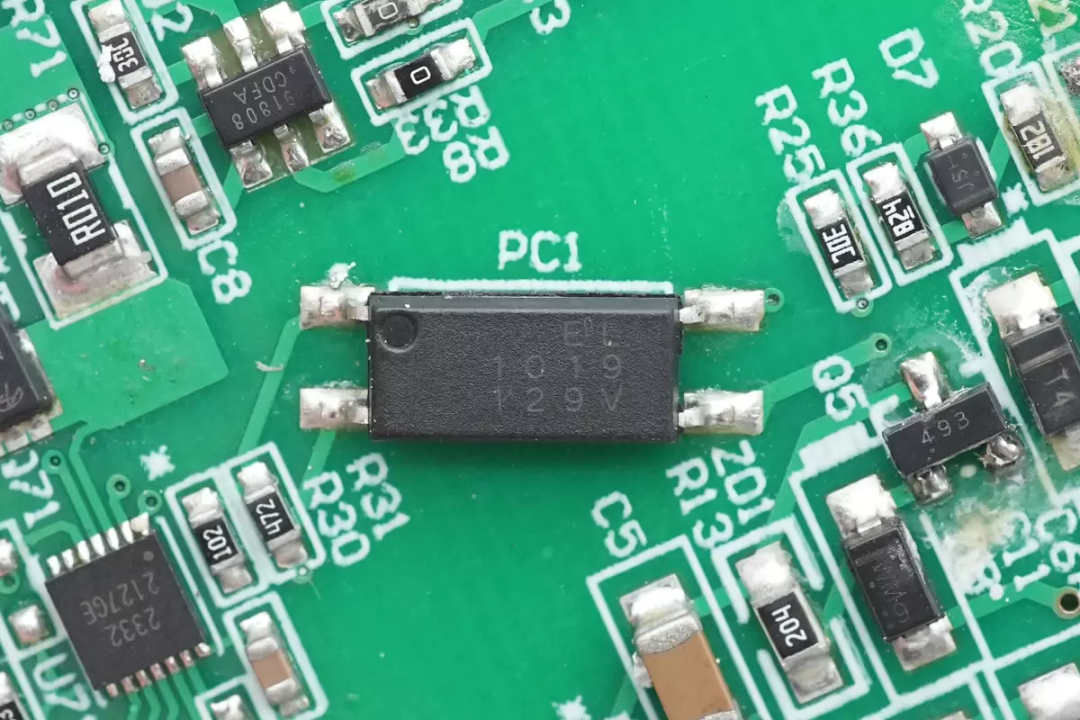

EL1019光耦用于输出电压反馈调节。

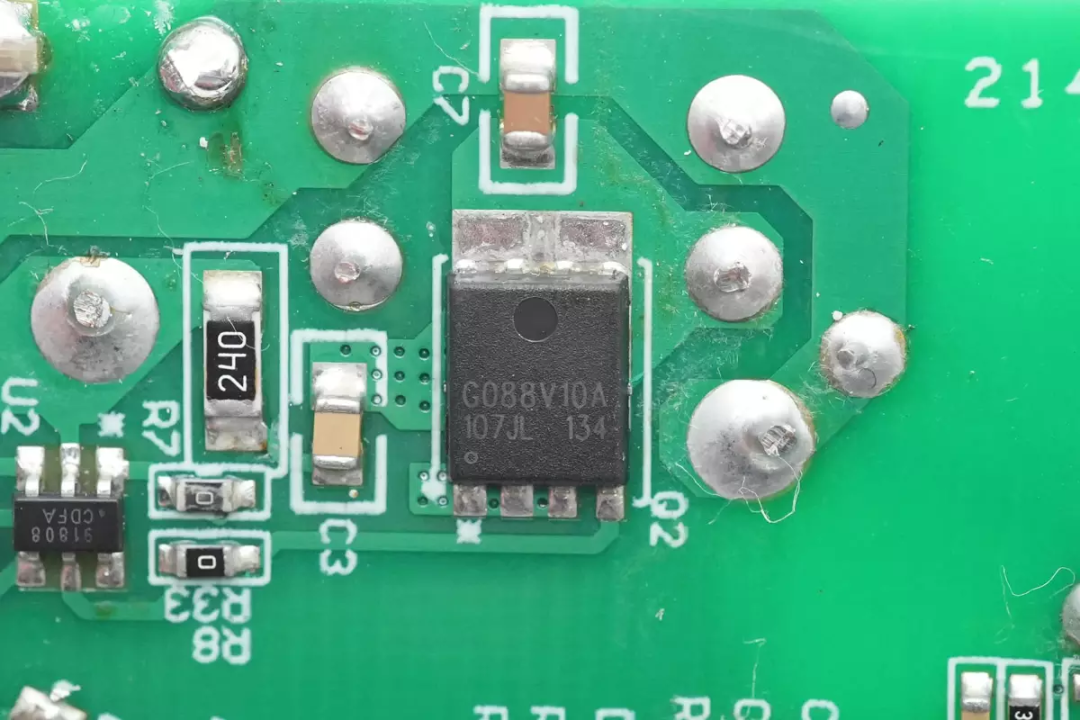

同步整流管来自捷捷微，型号JMGG088V10A，NMOS，耐压100V，导阻9.2mΩ，采用PDFN5*6-8L封装。

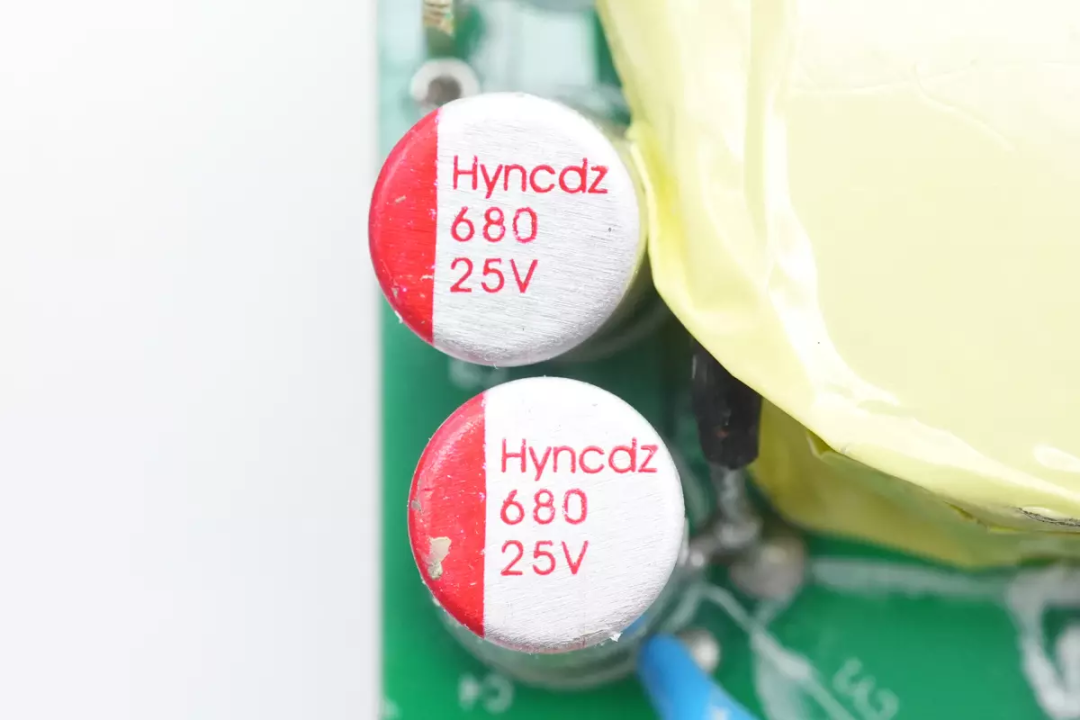

两颗滤波固态电容来自宏远纳川电子，规格为680μF 25V，两颗并联。
协议芯片为耕源CY2332，是一颗高度集成的USB PD快充控制器，其通过了USB-IF PD3.0/PPS认证，支持高通QC4/4+快充协议。主固件存储器为单次编程，系统配置存储器支持多次编程。支持使用NMOS进行VBUS控制，支持e-Marker线缆，适用于USB PD快充。

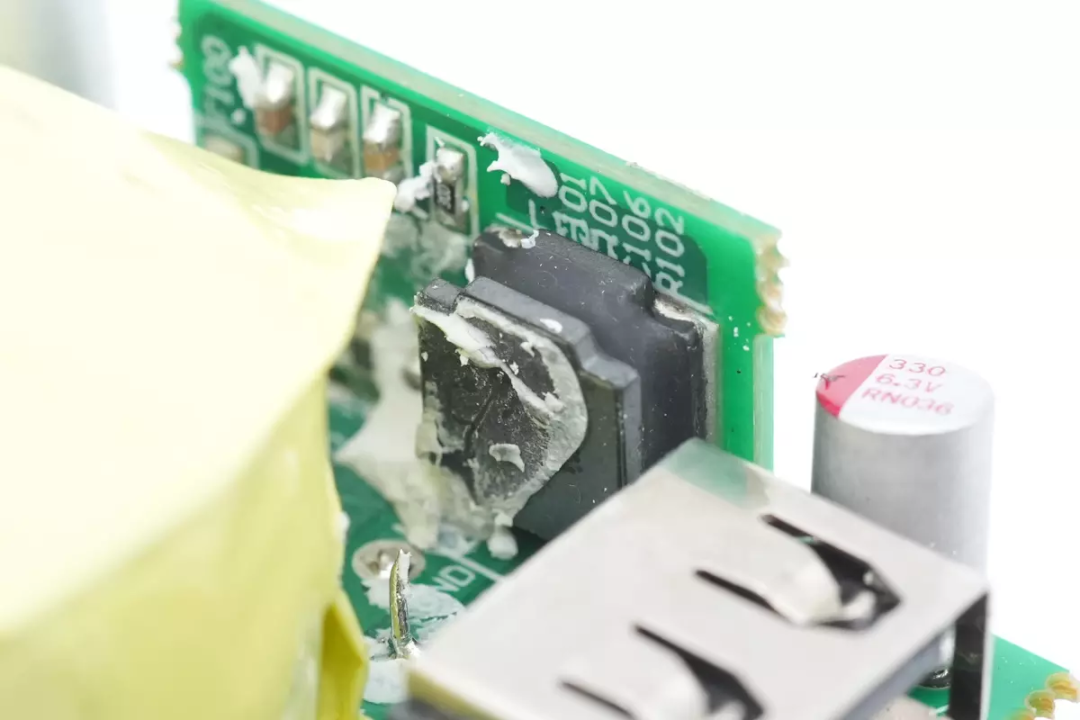

VBUS开关管来自万代半导体，型号AON7544，是一颗耐压30V的NMOS，导阻为4.1mΩ，采用DFN3*3封装。

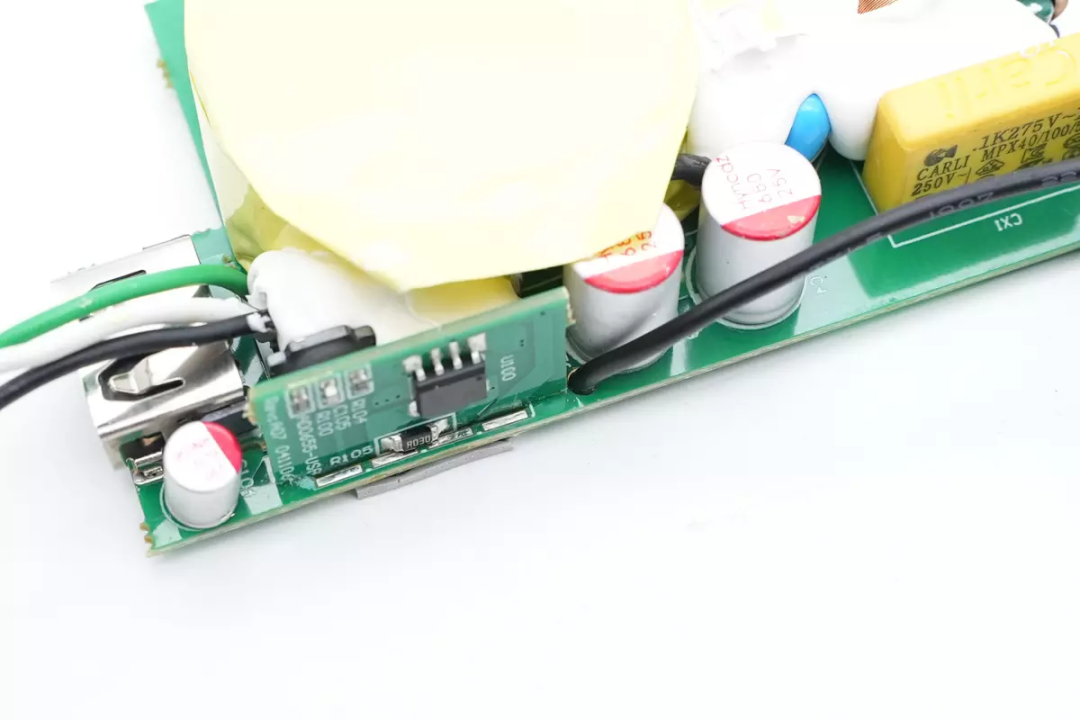

在输出侧焊接一颗降压小板，用于USB-A 5V输出。
同步降压芯片来自德信，型号EUP3271，是一颗恒压/恒流模式同步降压型DC-DC变换器，支持4.5-36V宽范围电压输入以及高达4A电流输出，采用SOP-8 (EP) 封装，用于USB-A口5V输出。
降压磁胶电感特写。

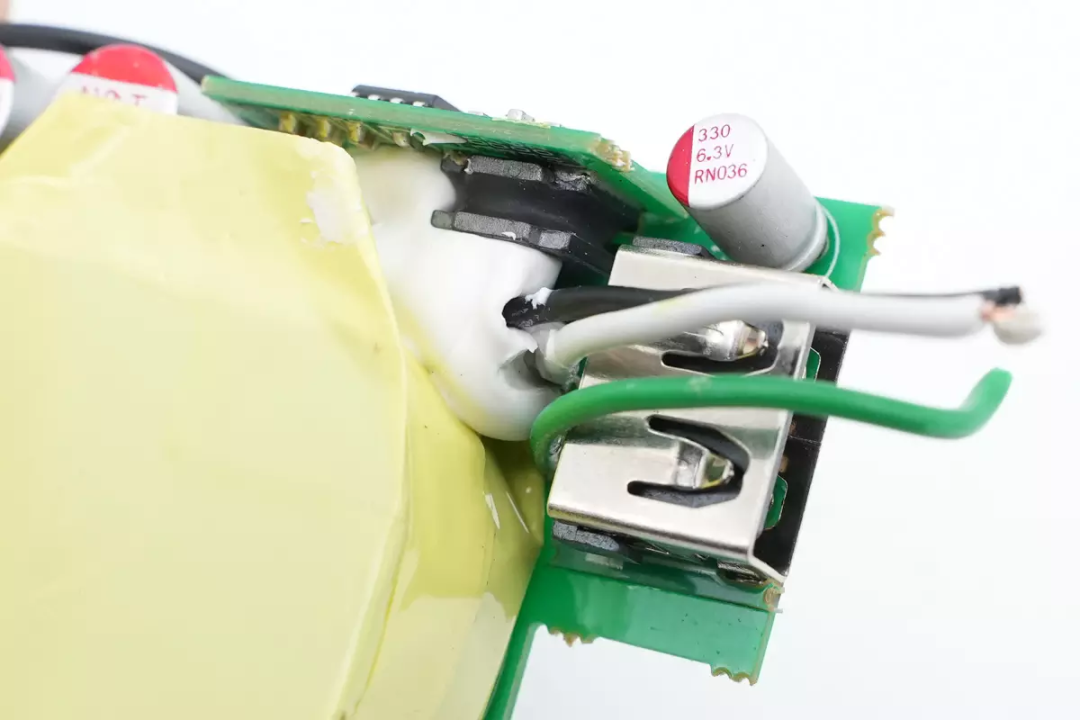

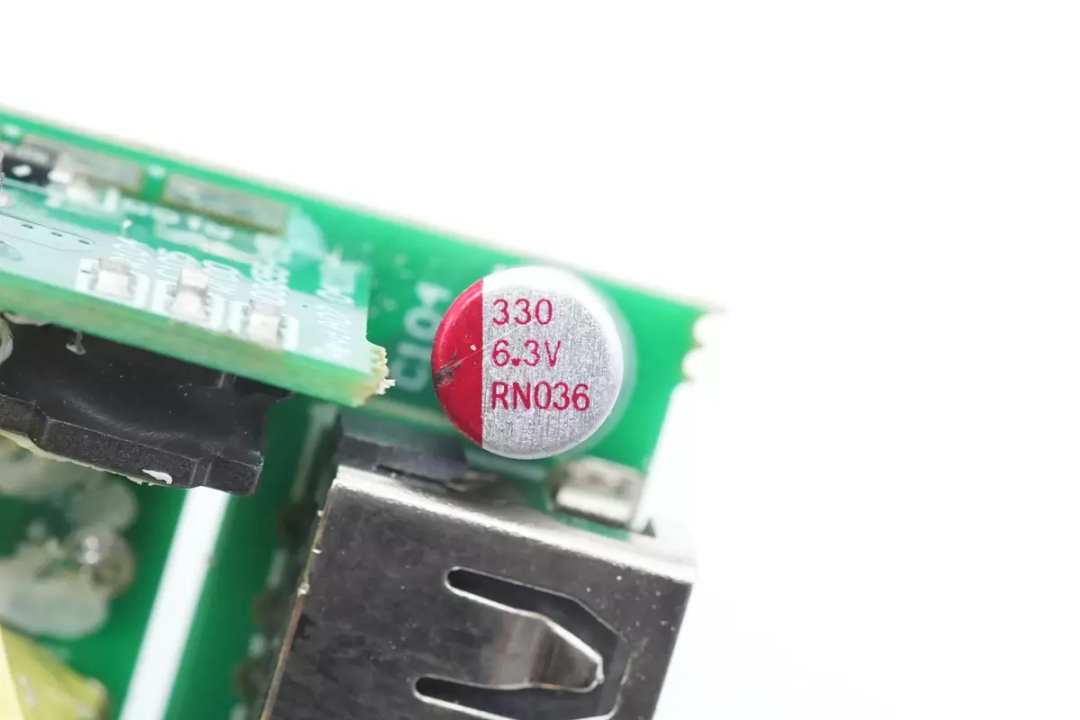

输出滤波电容来自PolyCap柏瑞凯，为RN系列小尺寸固态电容，规格为330μF 6.3V。
USB-A母座采用过孔焊接固定。
全部拆解一览，来张全家福。
充电头网拆解总结
这款山寨的惠普笔记本电源，在线缆和接口的配置上，与原装充电器是相同的，粗糙的标签印刷，还是出卖了这款适配器是山寨产品的本质。但是通过拆解发现，这款山寨的适配器，却采用了氮化镓开关管和同步整流，具有很高的转换效率。
充电头网通过拆解了解到，这款山寨惠普笔记本电源采用安森美NCP1342主控芯片搭配芯冠科技XG65T230HS1B耗尽型氮化镓开关管，并采用同步整流。输出协议芯片采用耕源CY2332，USB-A接口使用EUP3271进行降压5V输出，输出滤波固态电容采用柏瑞凯和宏远纳川，并使用大面积导热垫进行散热，内部用料和做工
尚可。
