兵马未动粮草先行，Anker QC3.0充电器评测
2015年9月高通在香港首次正式展示了QC3.0快充技术，宣称Quick Charge 3.0与Quick Charge 2.0相比，帮助提高快速充电速度最高达27%，或减少功率损耗最高达45%。据高通官方介绍：在充电选项方面，Quick Charge 2.0提供5V、9V、12V和20V四档充电电压， Quick Charge 3.0则以200mV增量为一档，提供从3.6V到20V电压的灵活选择。这将允许手机等移动设备获得恰到好处的电压，达到预期的充电电流，从而最小化电量损失、提高充电效率并改善热表现。
看起来这项技术十分实用，不过截至到目前为止，手机市场上仅有HTC ONE A9是支持QC3.0快充的（需要出厂后升级固件）。高通表示会在部分骁龙处理器中以选配形式提供这项技术，包括骁龙820、620、618、617和430处理器（620、618后更名为652、650），预计搭载QC3.0快充技术的终端会在2016年上市。(以上文字引用自充电头www.chongdiantou.com)
在QC3.0的手机还没有普及开来之前，Anker率先发布了QC3.0的适配器，尽管目前没有几款手机可以用上，相信今年将会是一个井喷的过程。
今年，中端机基本也会普及快速充电这一实用功能。因为QC3.0的充电器可以兼容QC2.0的手机。但是QC2.0的充电器，对QC3.0的手机充电，却是一个未知数。尽早对QC3.0布局，也并非操之过急。
Anker率先开始销售Quick Charge 3.0规格的电源适配器。
一、Anker QC3.0充电器晒单

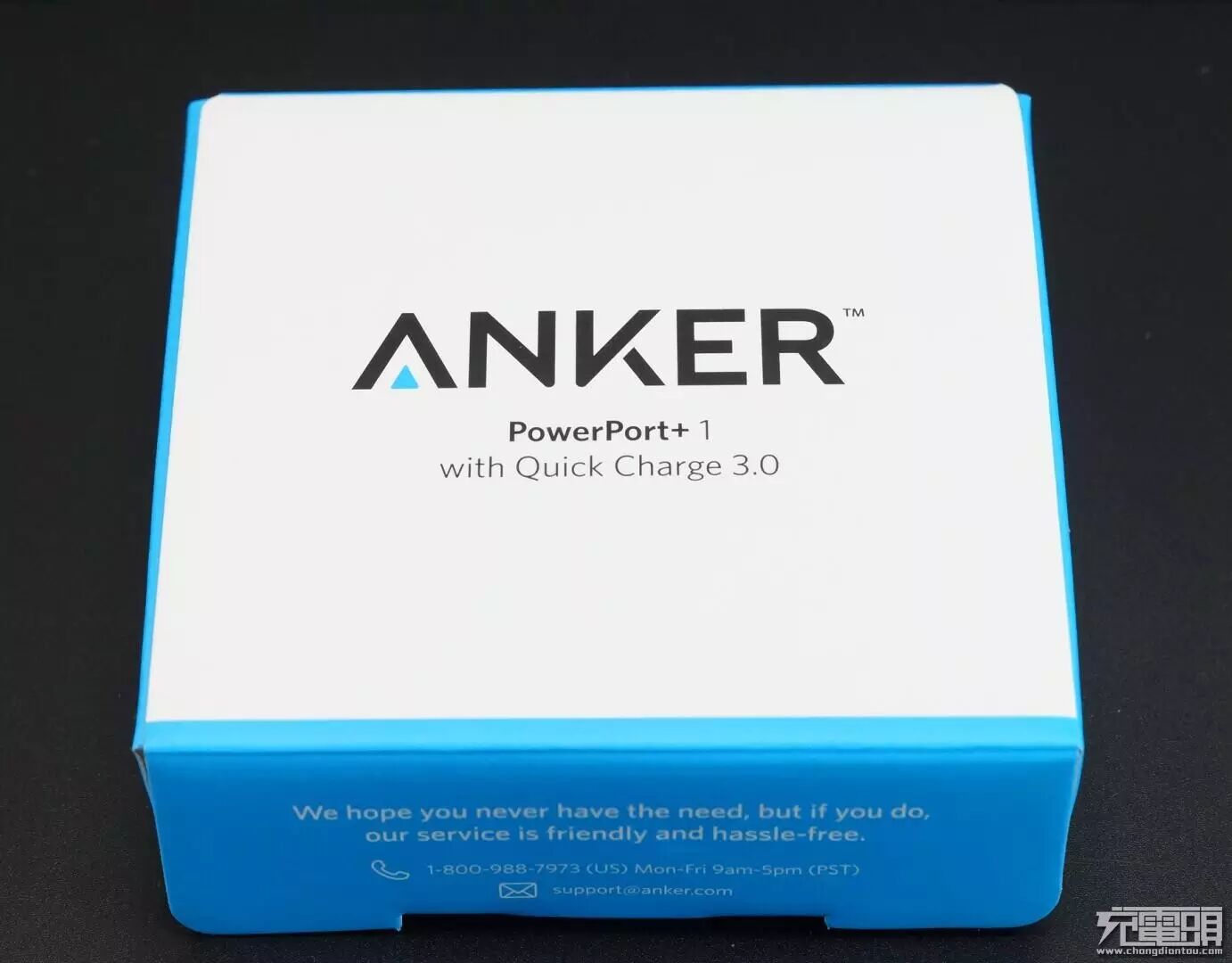

包装风格和以往没有区别，还是小清新的风格。唯一不同就是标注了Quick Charge 3.0。

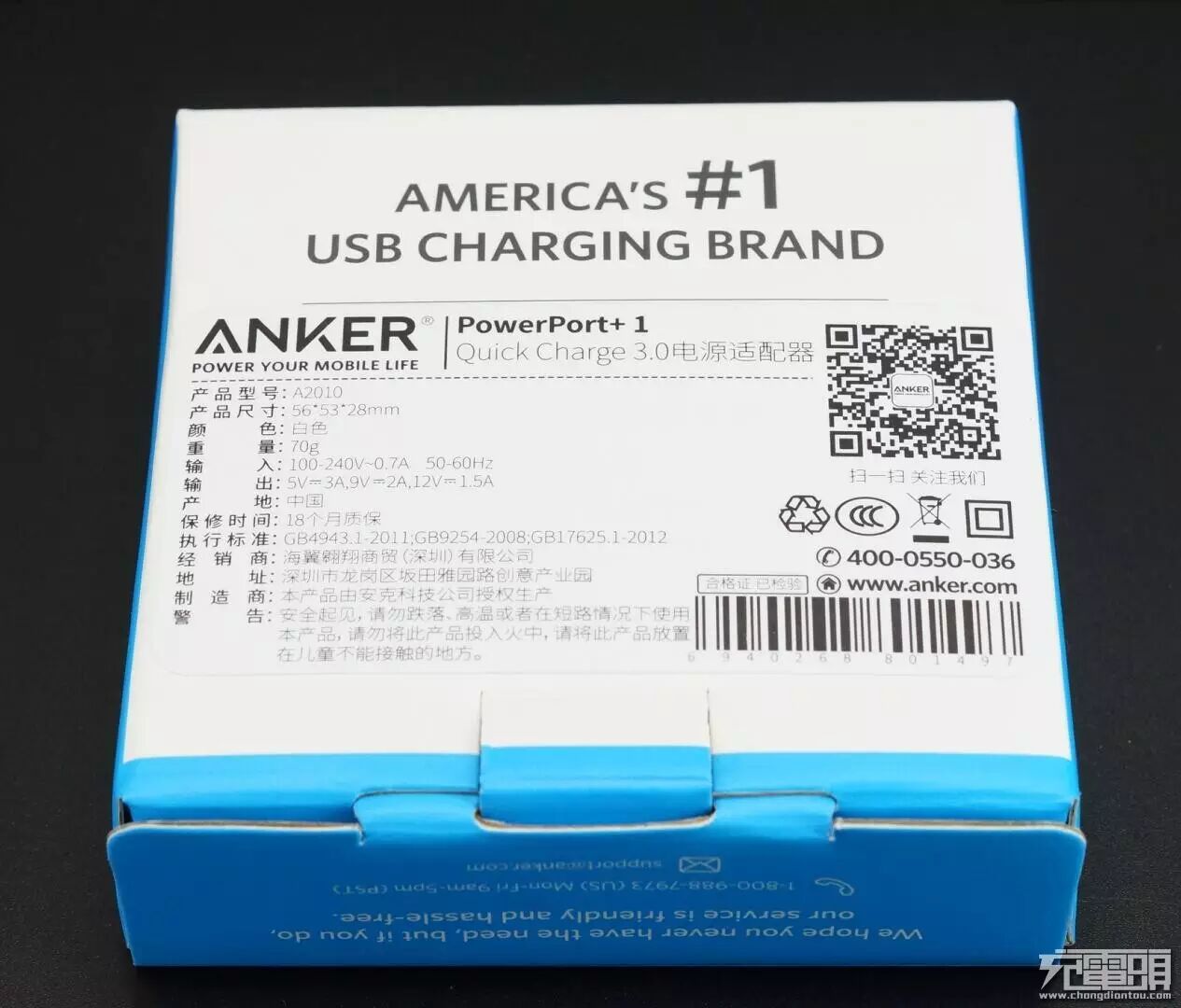

背部信息非常详细。详细介绍了外观尺寸，输出能力和安全事项。5V3A的输出能力，超越了很多多口充电器，可以轻松应对目前最吃电流的设备。

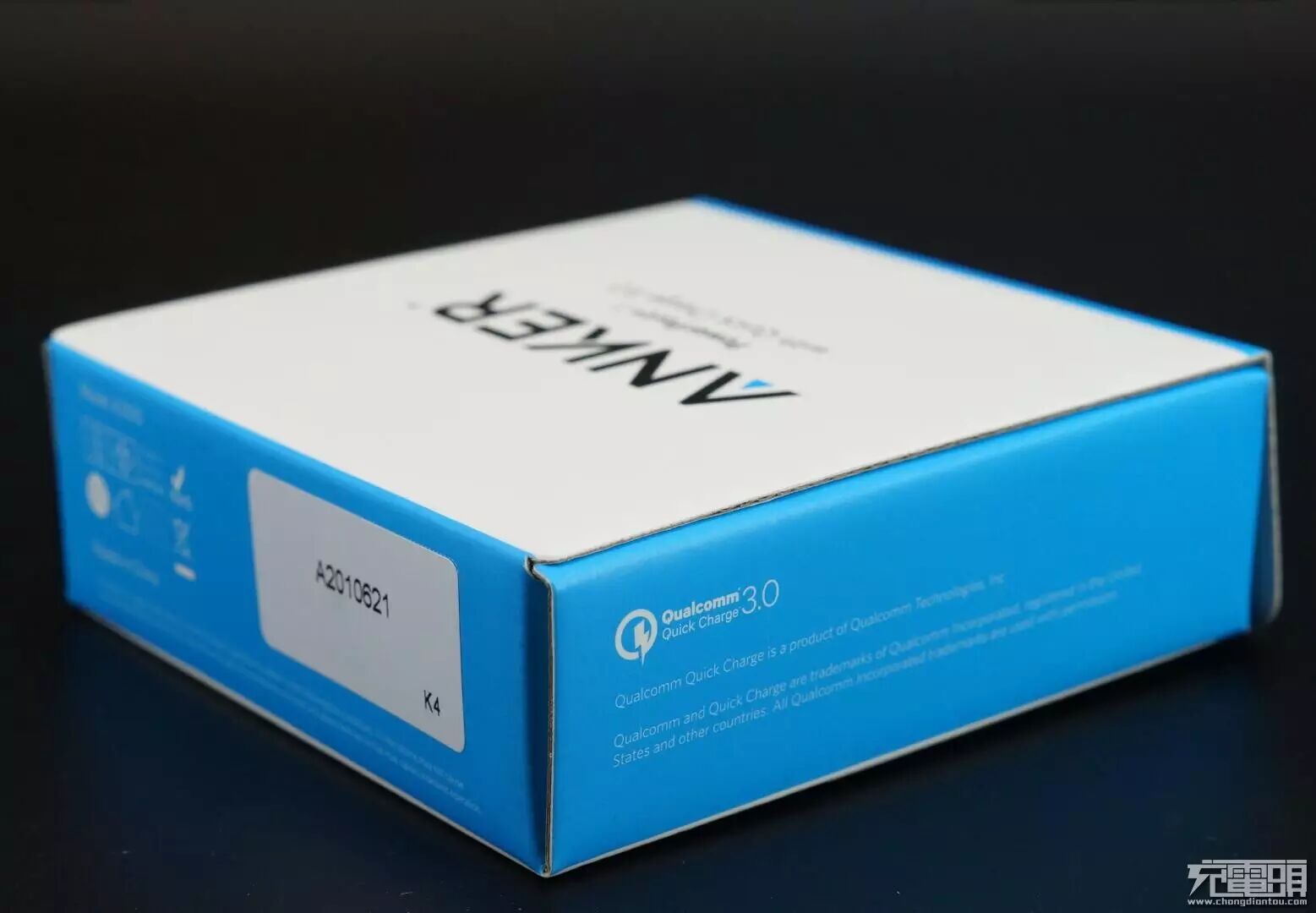

包装盒侧面，QC3.0标识。

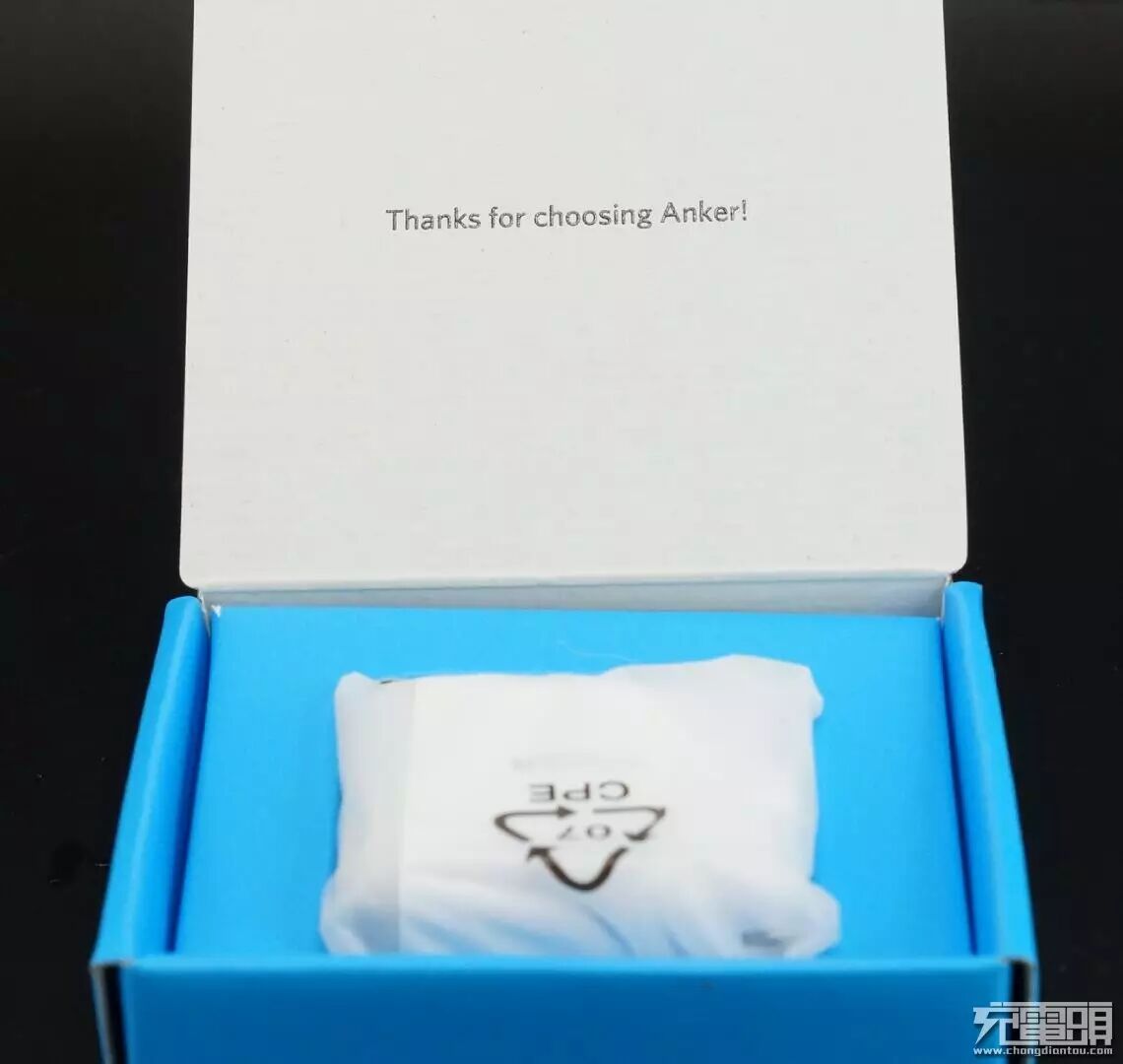

感谢您选择anker！
电源一个，纸片多张。没有配备数据线。

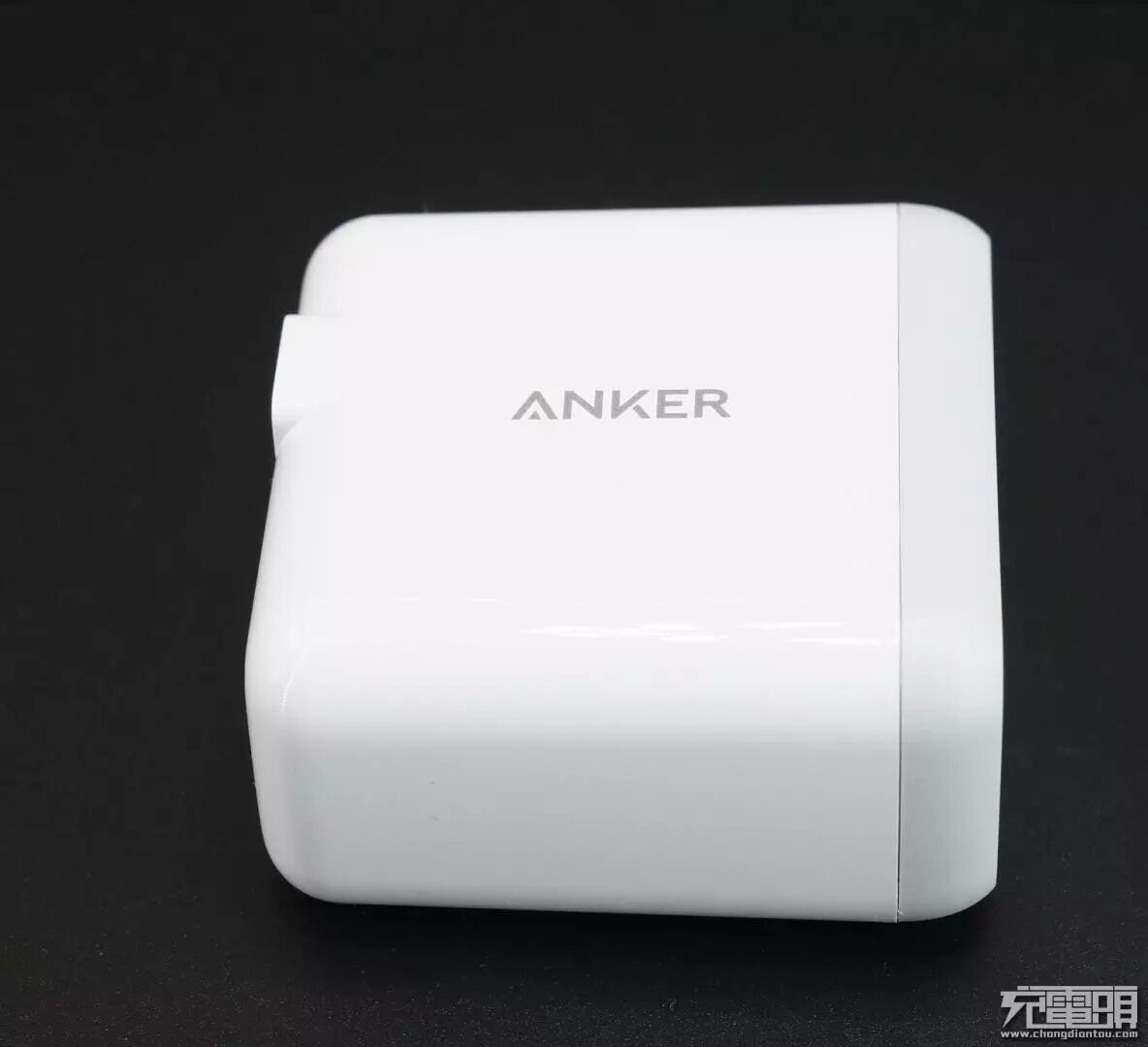

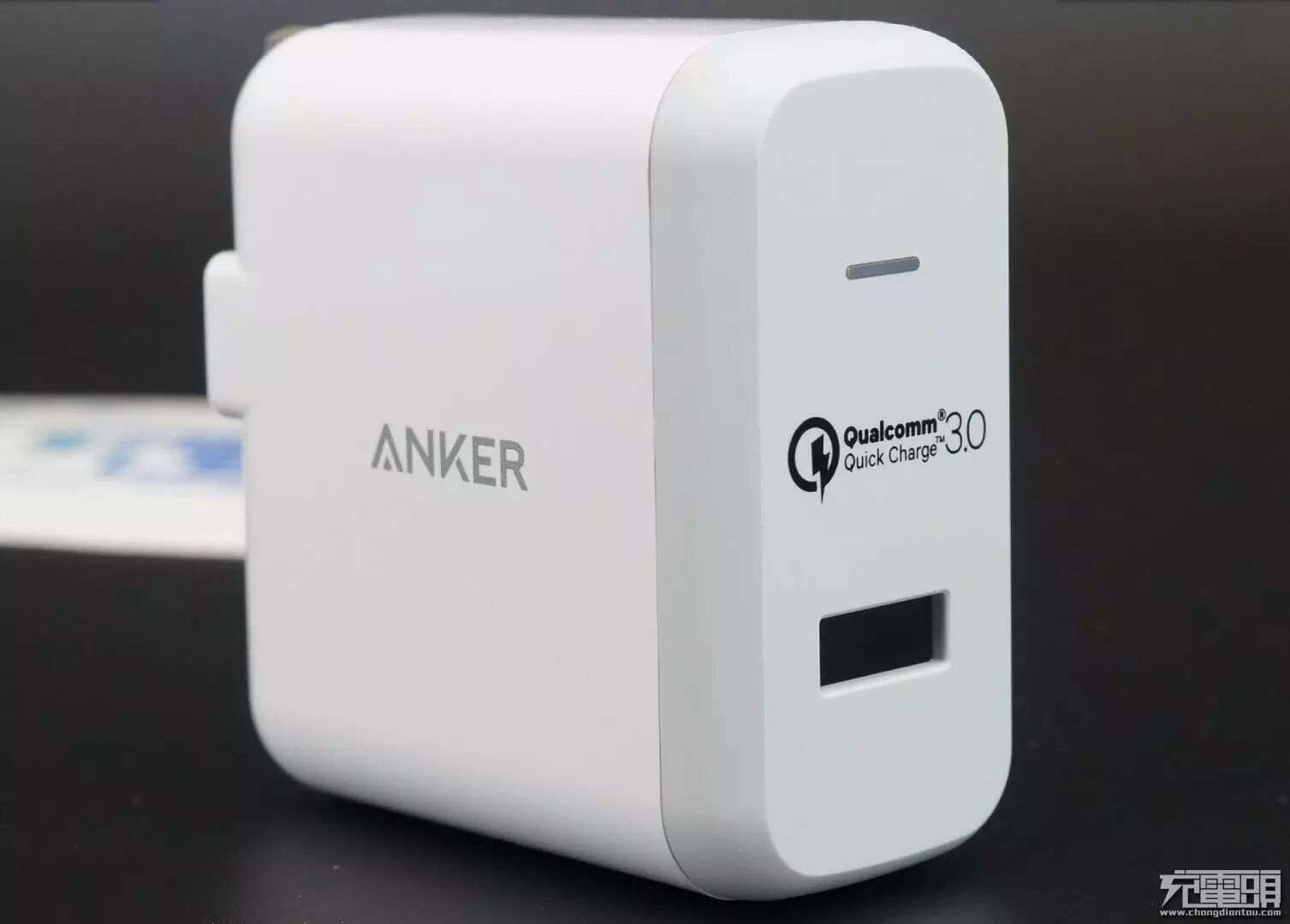

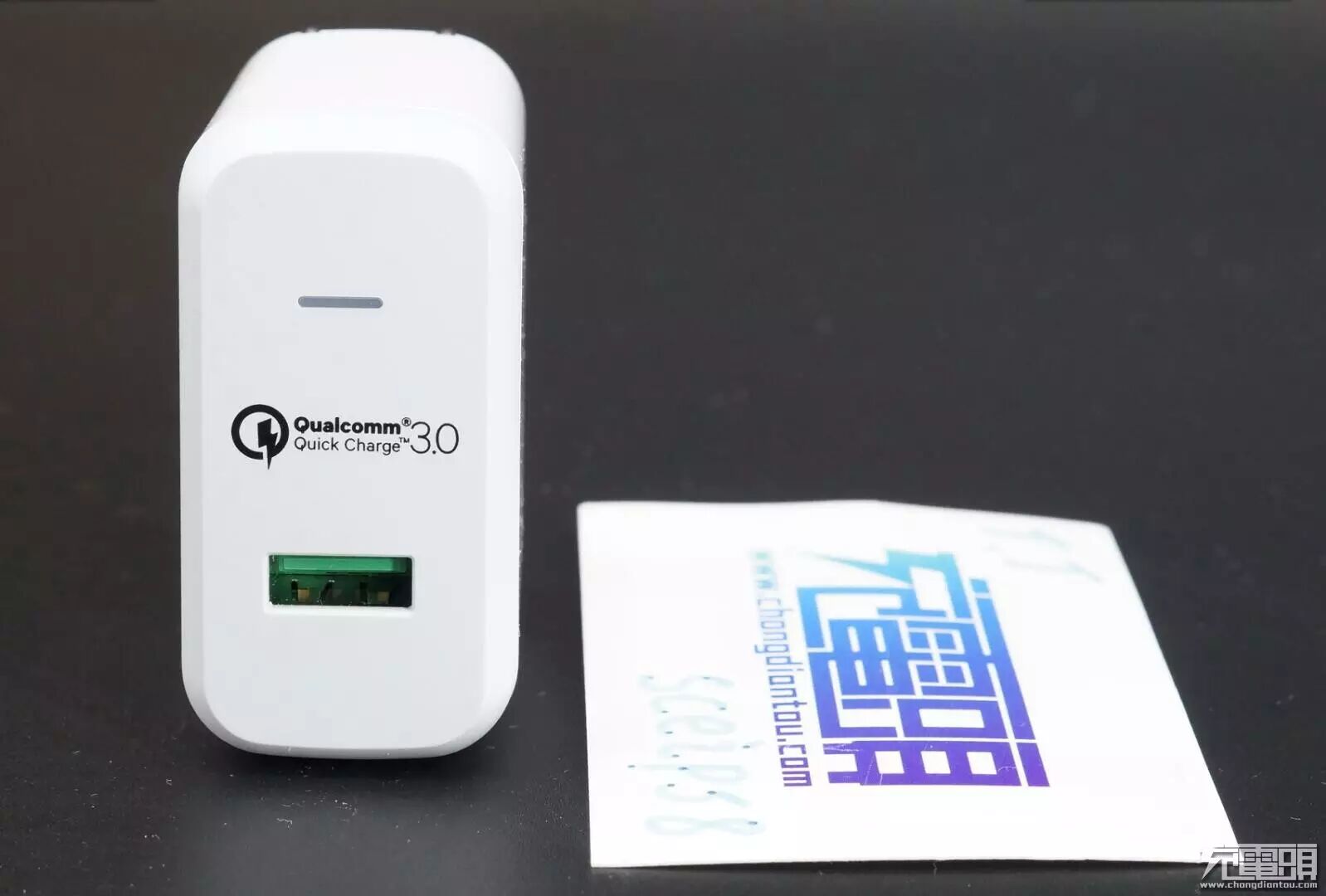

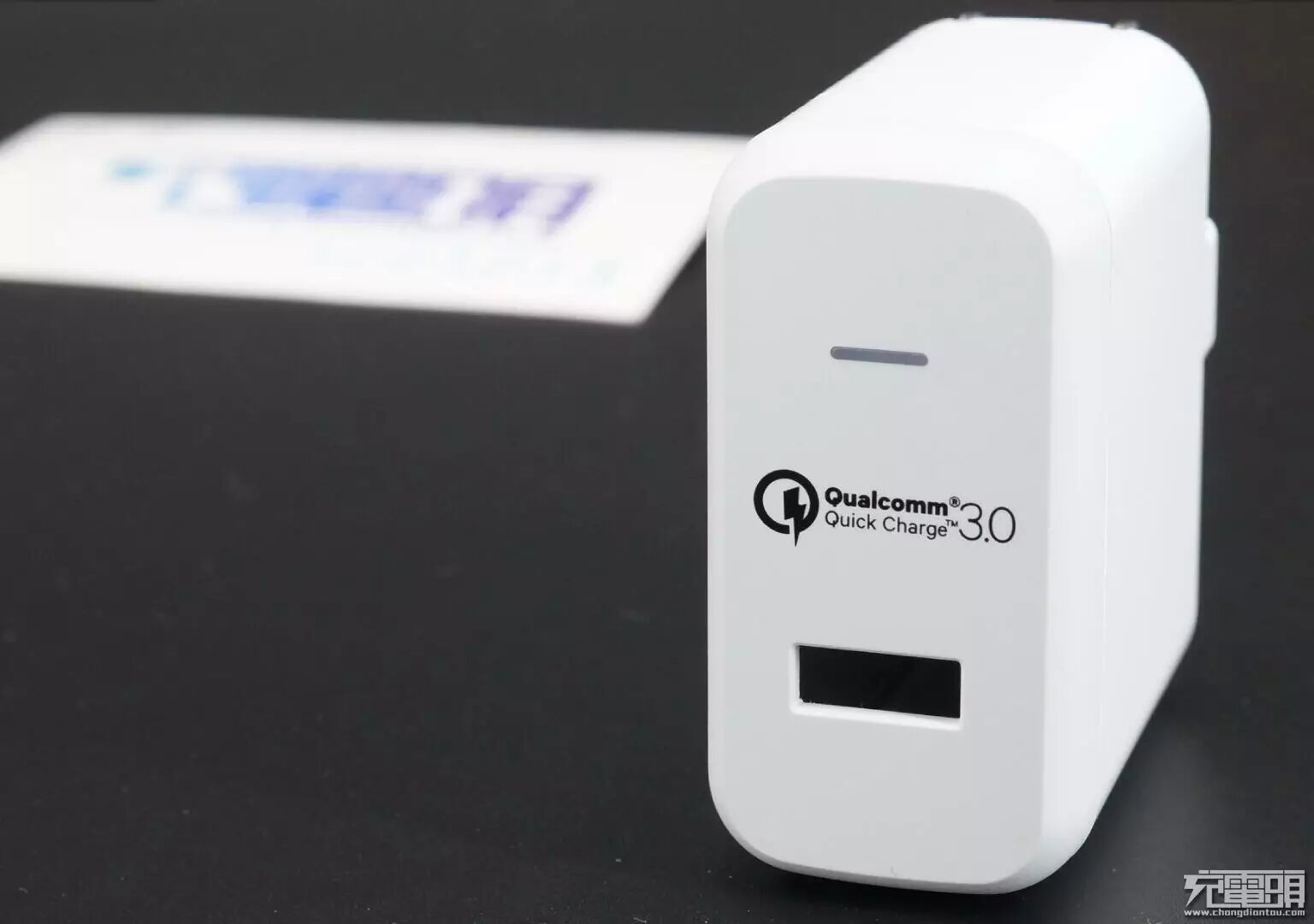

很漂漂的感觉，有木有？

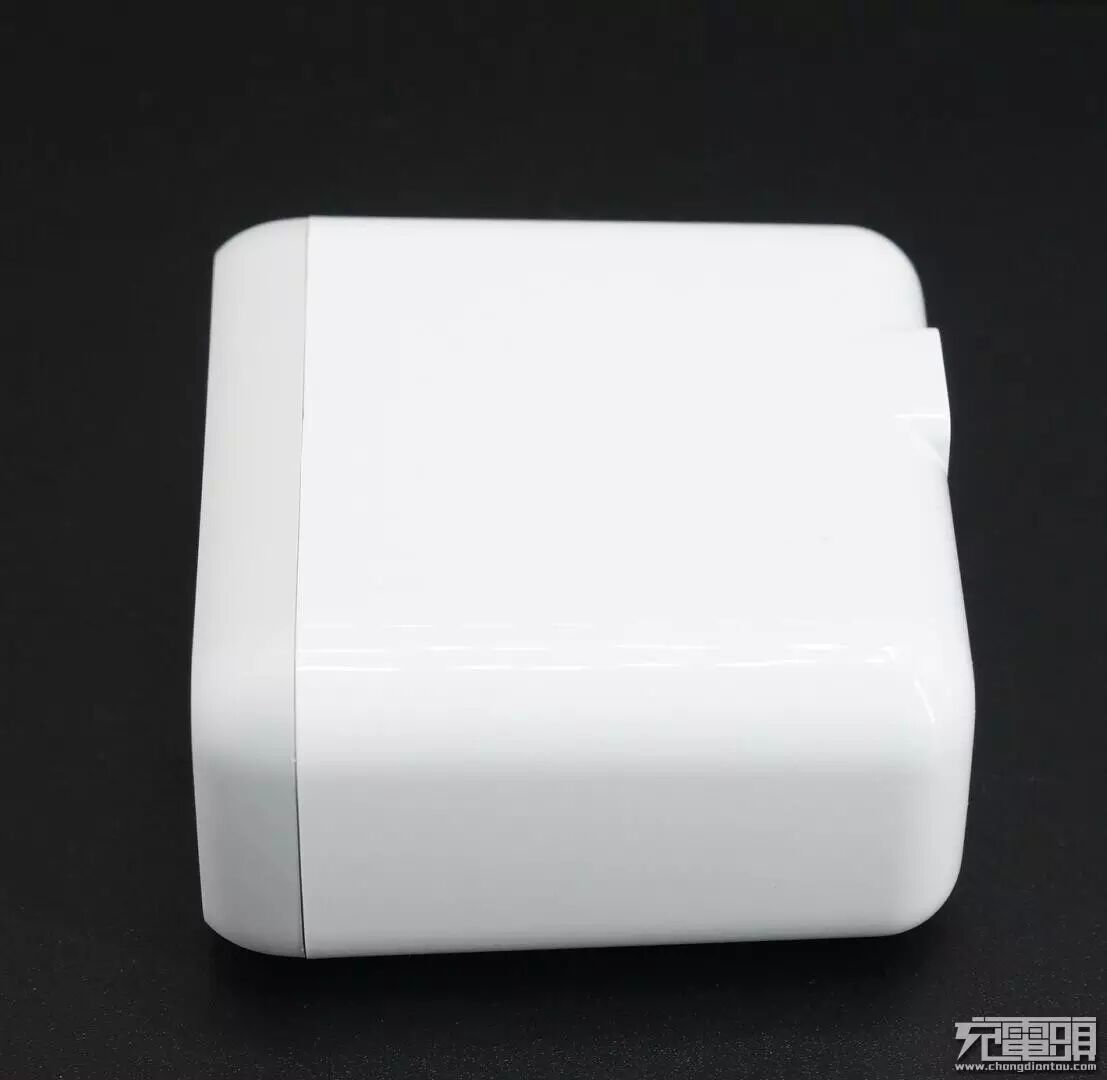

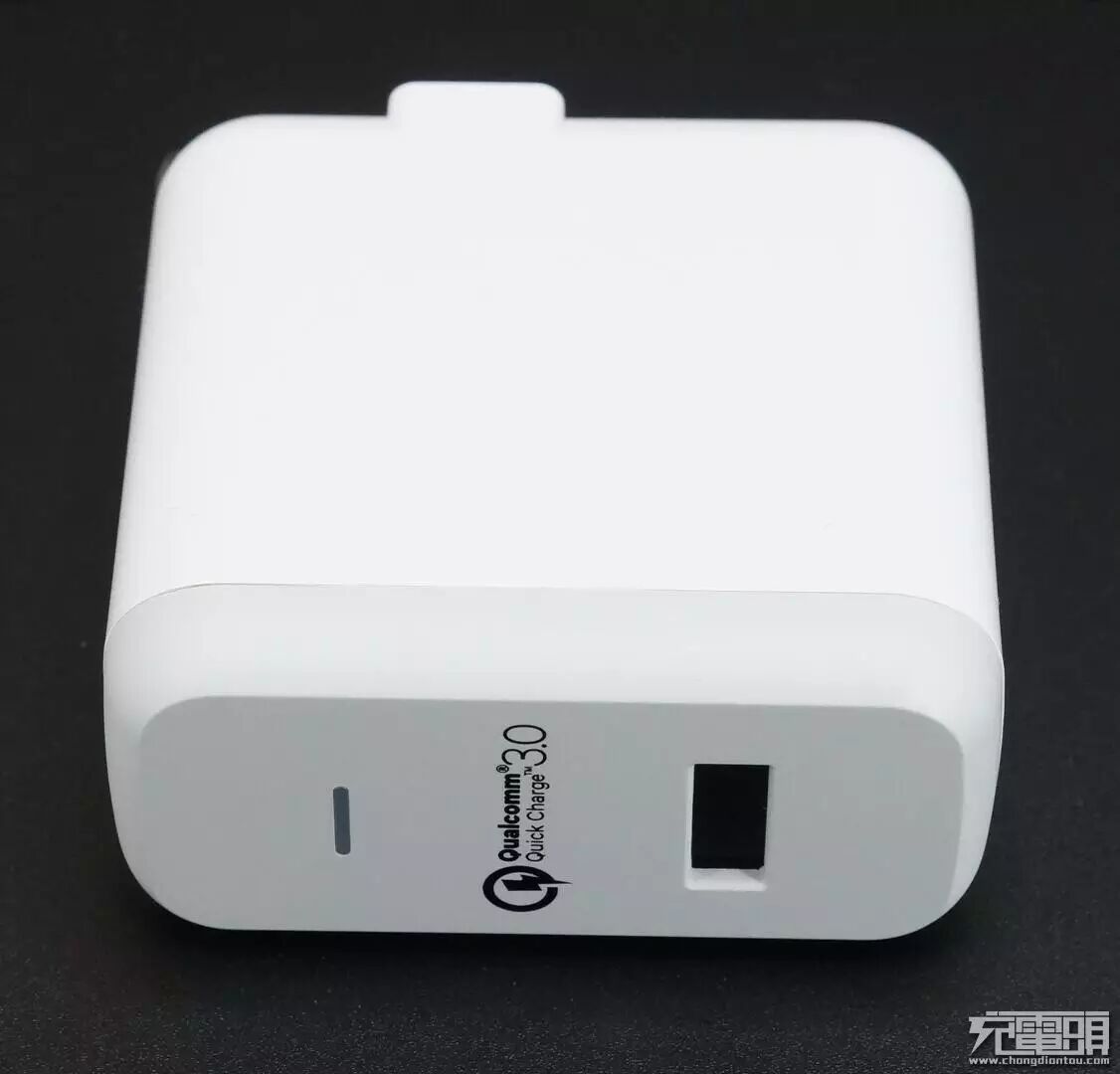

有点苹果笔记本适配器的感觉。

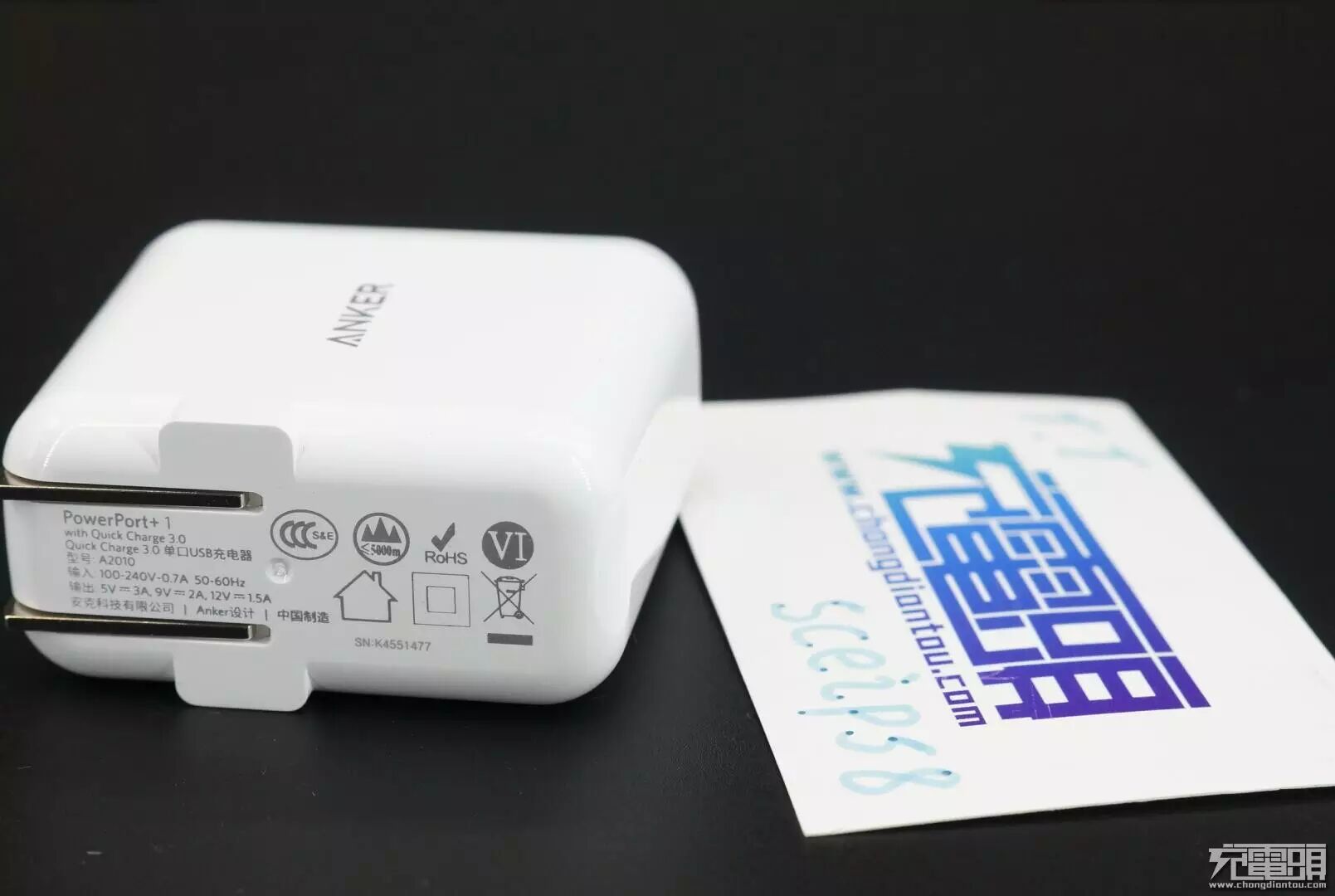

输出规格与通过的各种认证。3A输出，真的赞！

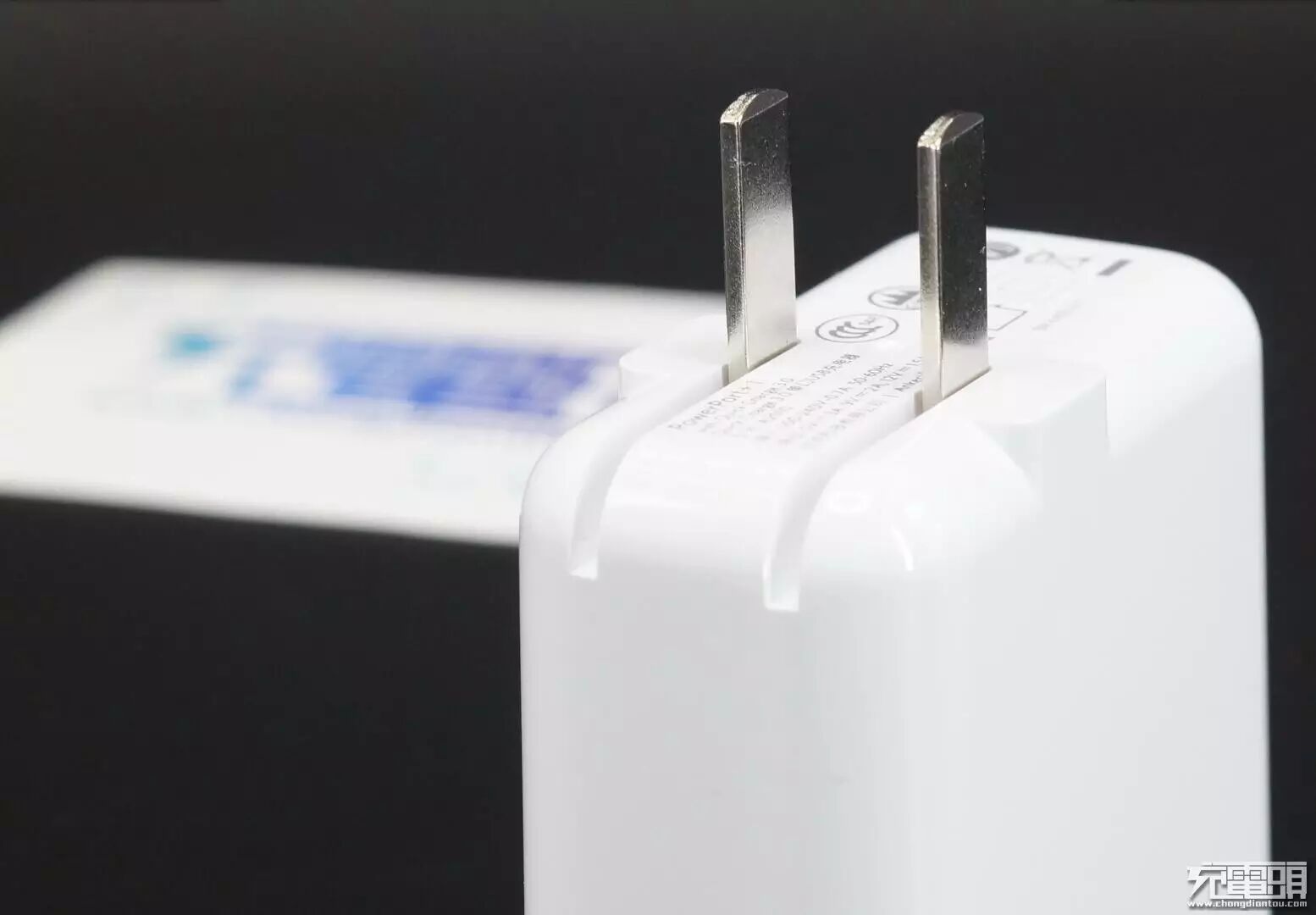

可折叠国标插头。
完美无损拆开。
继续欣赏一下我的手艺。
发现有什么不对了么？

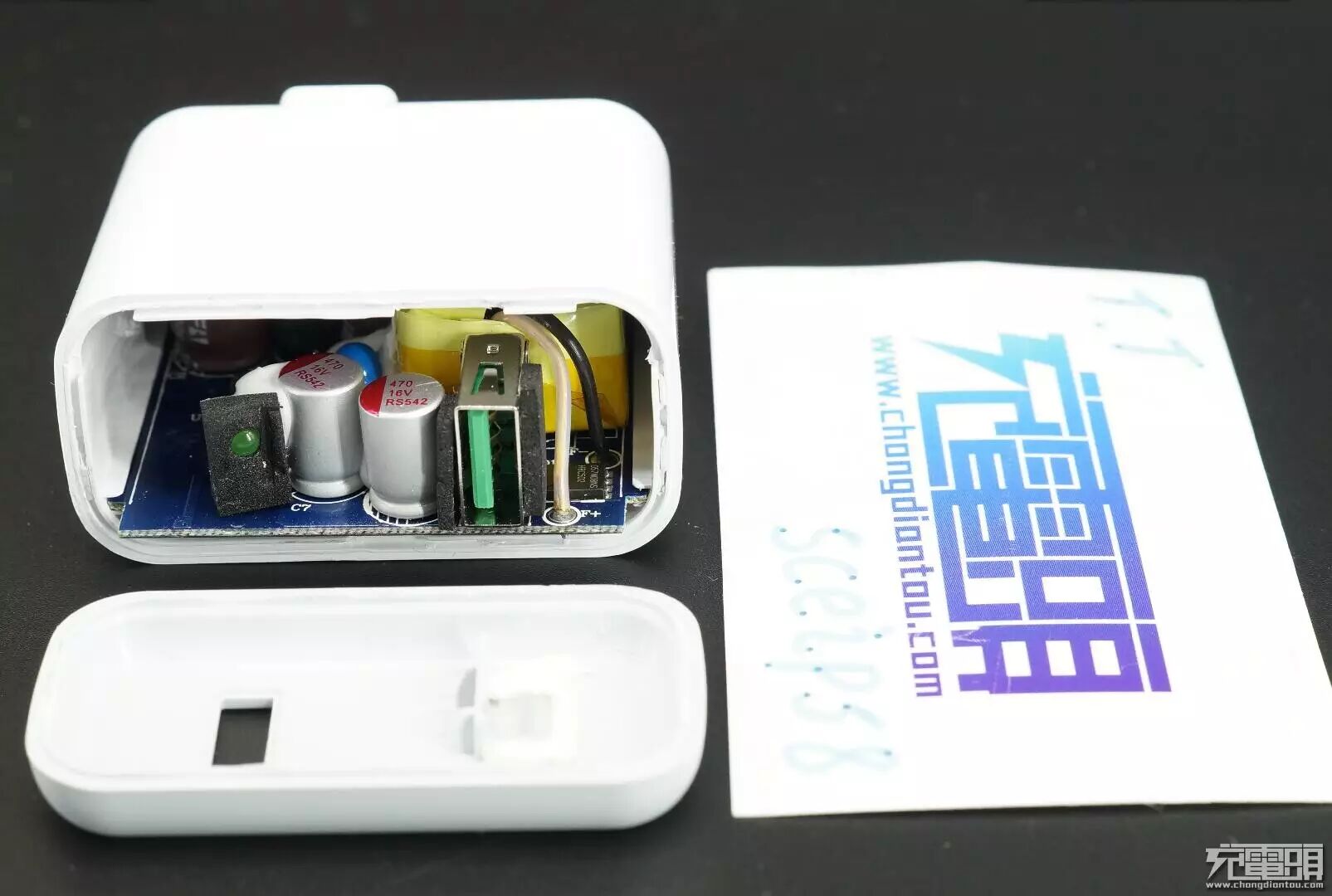

其实它已经是个空壳了。
像不像电影千与千寻里的无面。
二、Anker QC3.0充电器拆解
一个字，拆！
壳子内部插头部分，做工细节毫不含糊。插头内部采用了螺丝固定的方式。

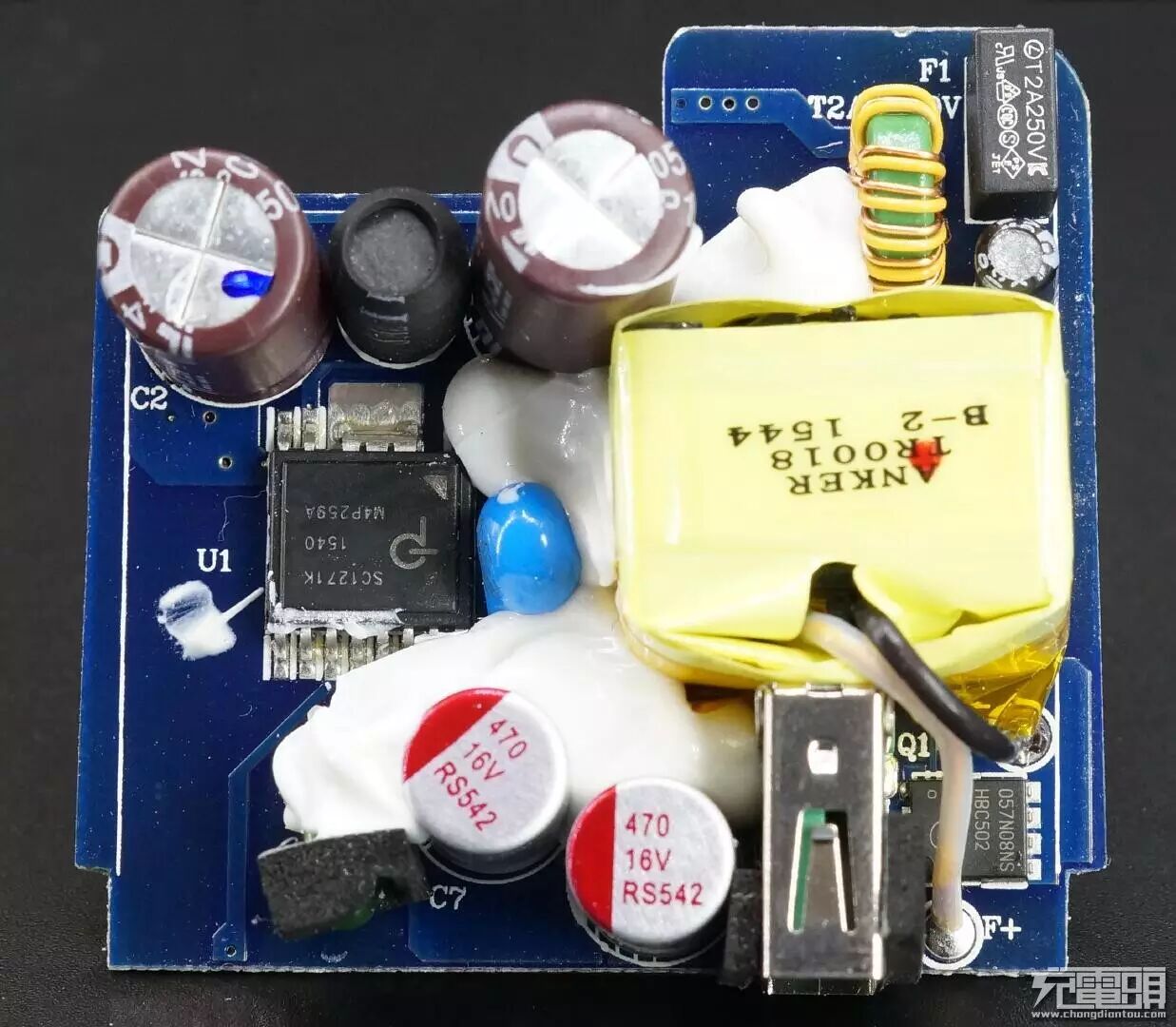

电路板正面，结构很合理。热源分开，并且用很多胶水进行固定，提高充电器的可靠性。

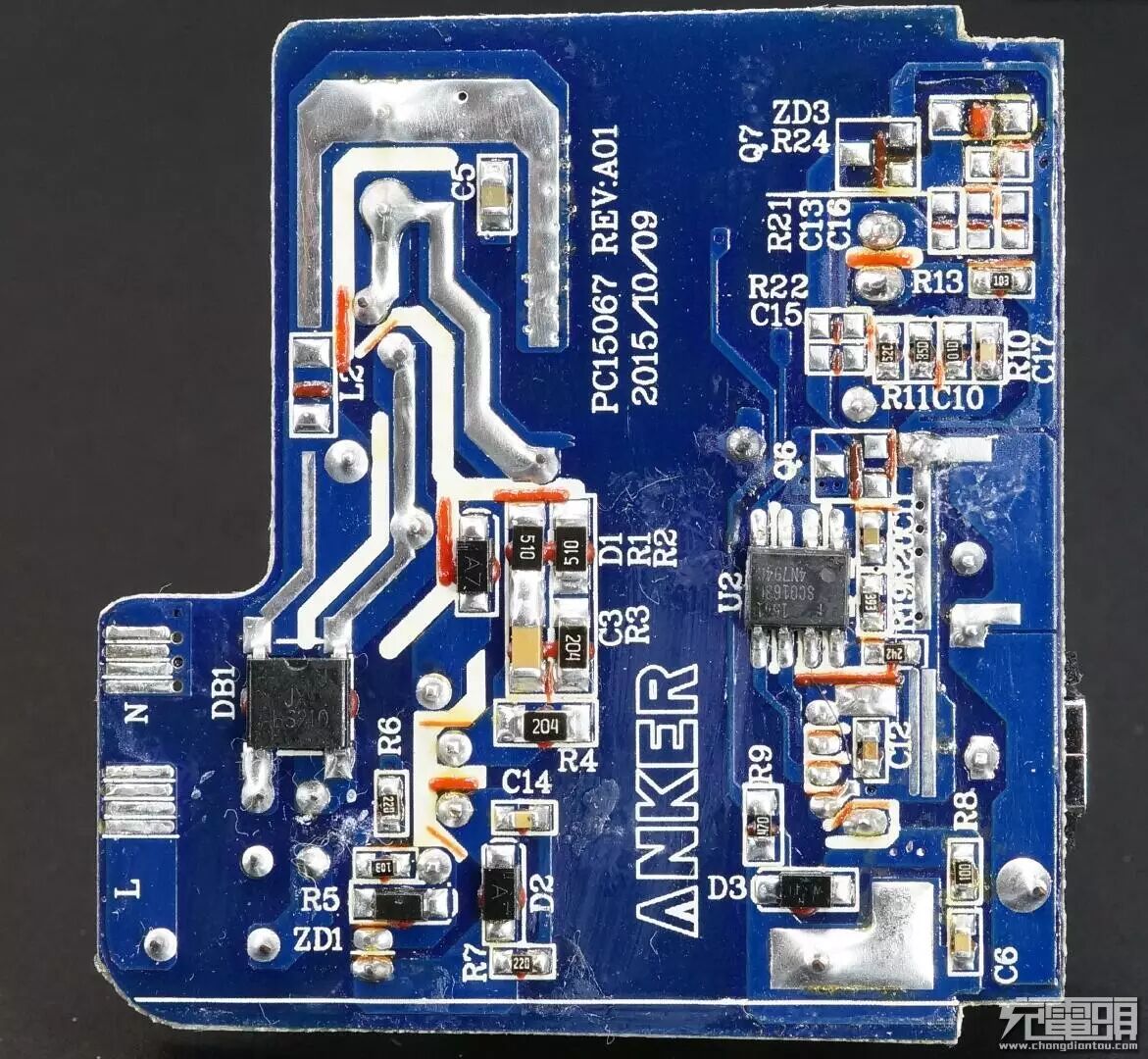

背部元件不是很多，电流走线进行了加锡处理。可见集成度很高。

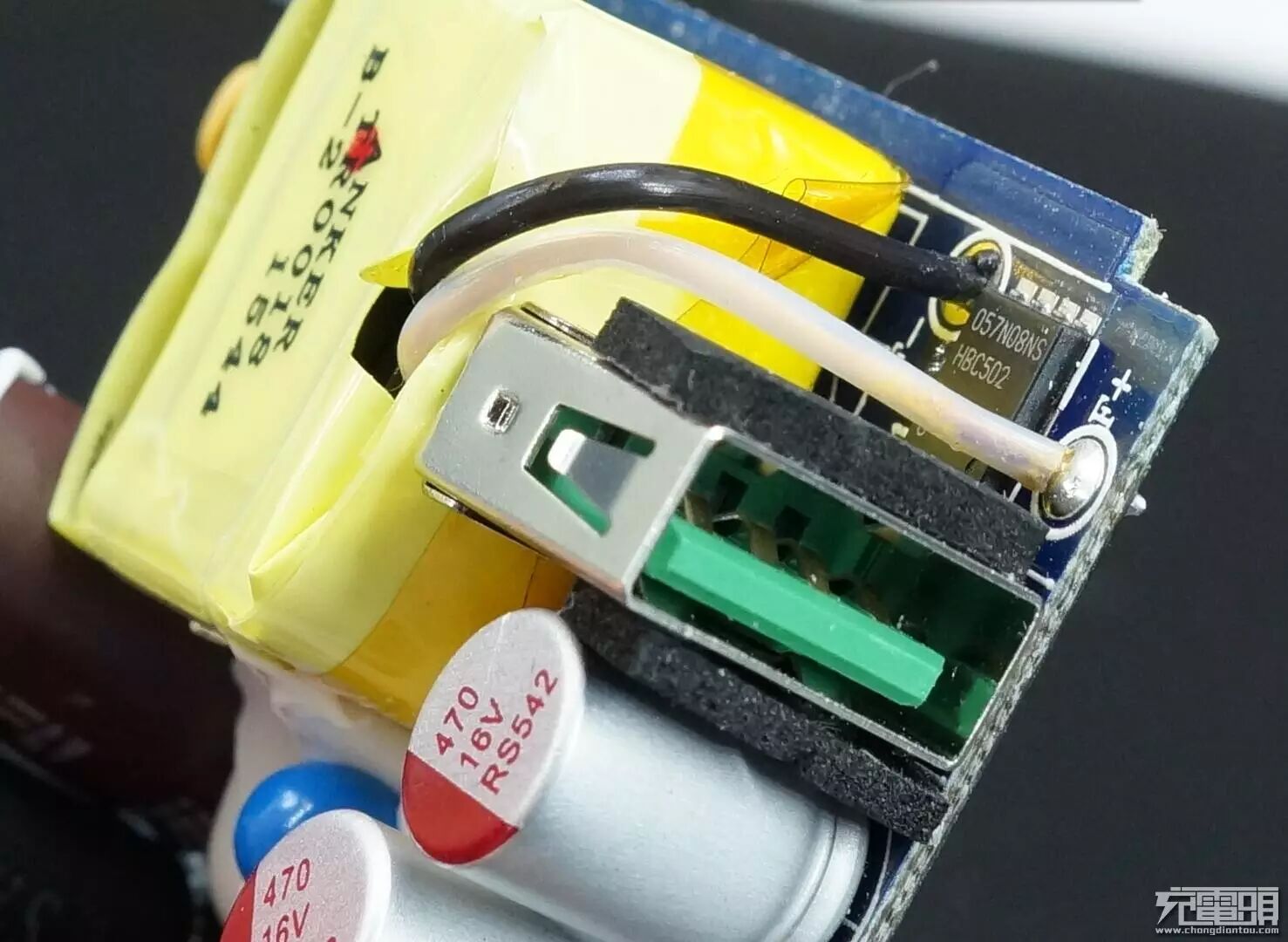

输出USB座子是绿色胶芯，为了和之前的产品做区分。

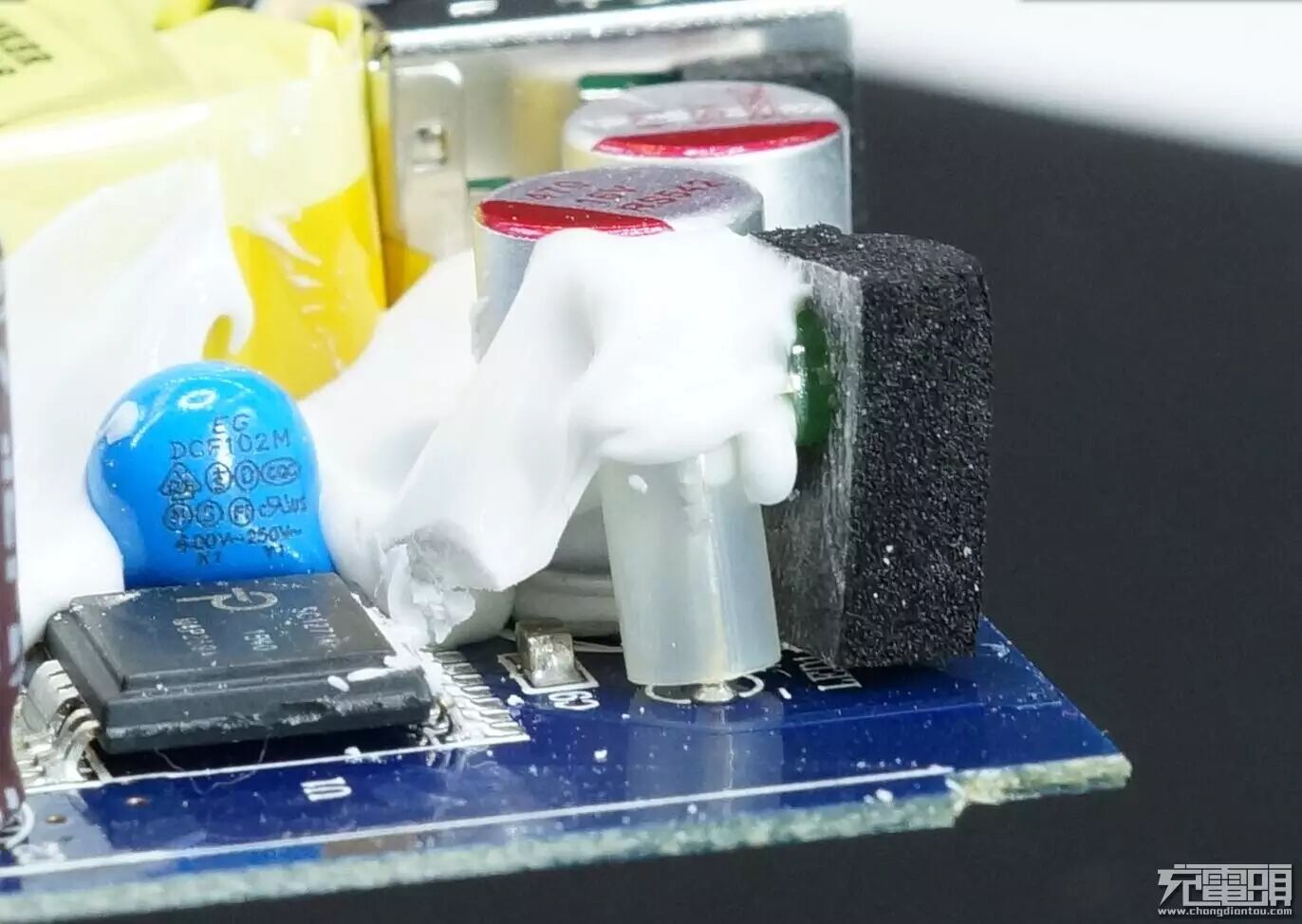

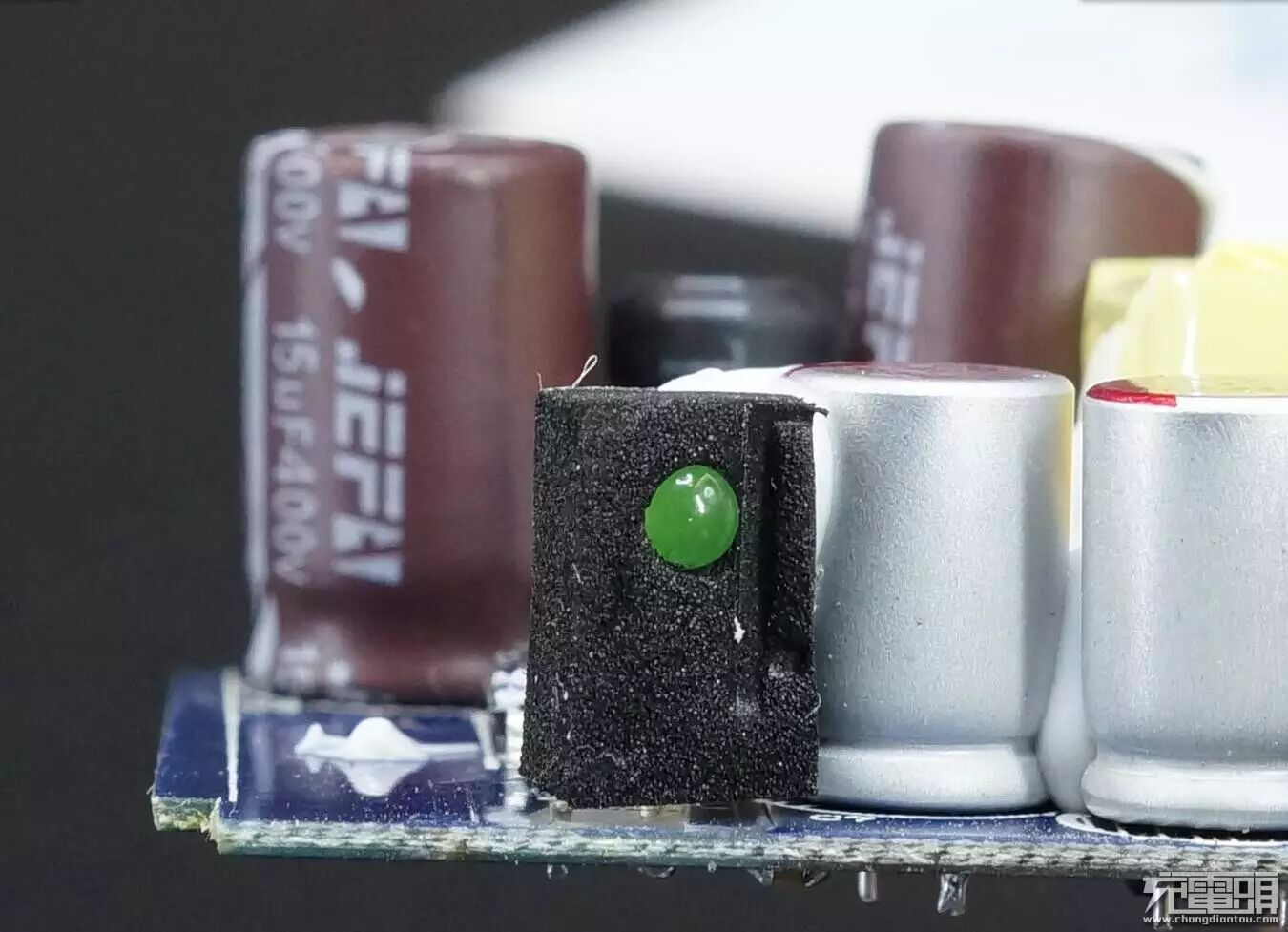

电源指示灯，这次明显只有一个颜色了。黑色吸光棉包裹的LED防止漏光。
输出端两枚固态电容并联滤波，接近1000uF的容量。
主电容400V15uF，中间串联电感，组成π型滤波。

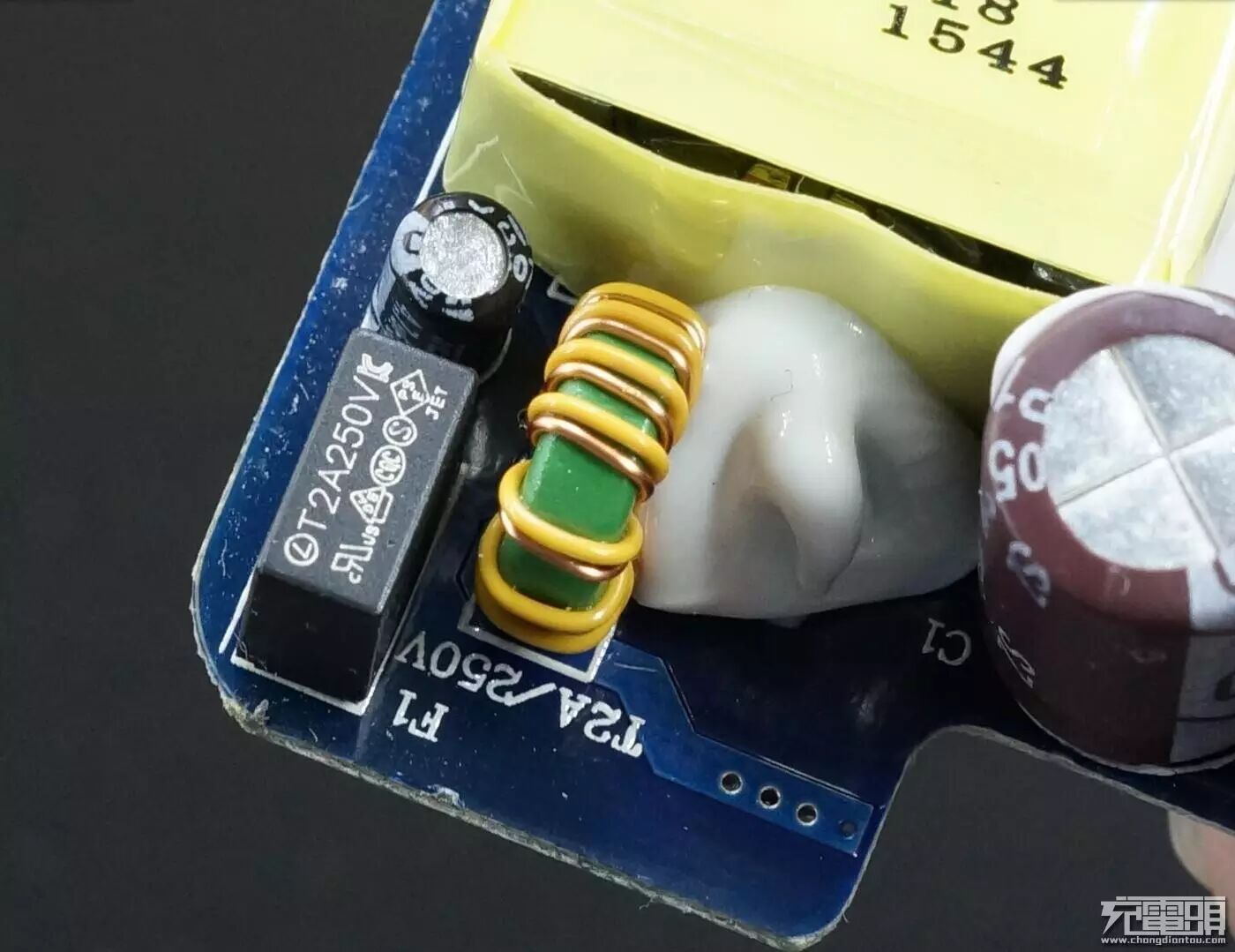

初级保险丝和共模电感。
图中黑色大IC是PI的InnoSwitch™系列电源芯片，蓝色电容就是传说中的Y电容。简要说就是抑制共模干扰。
使用了大量的胶固定元件。

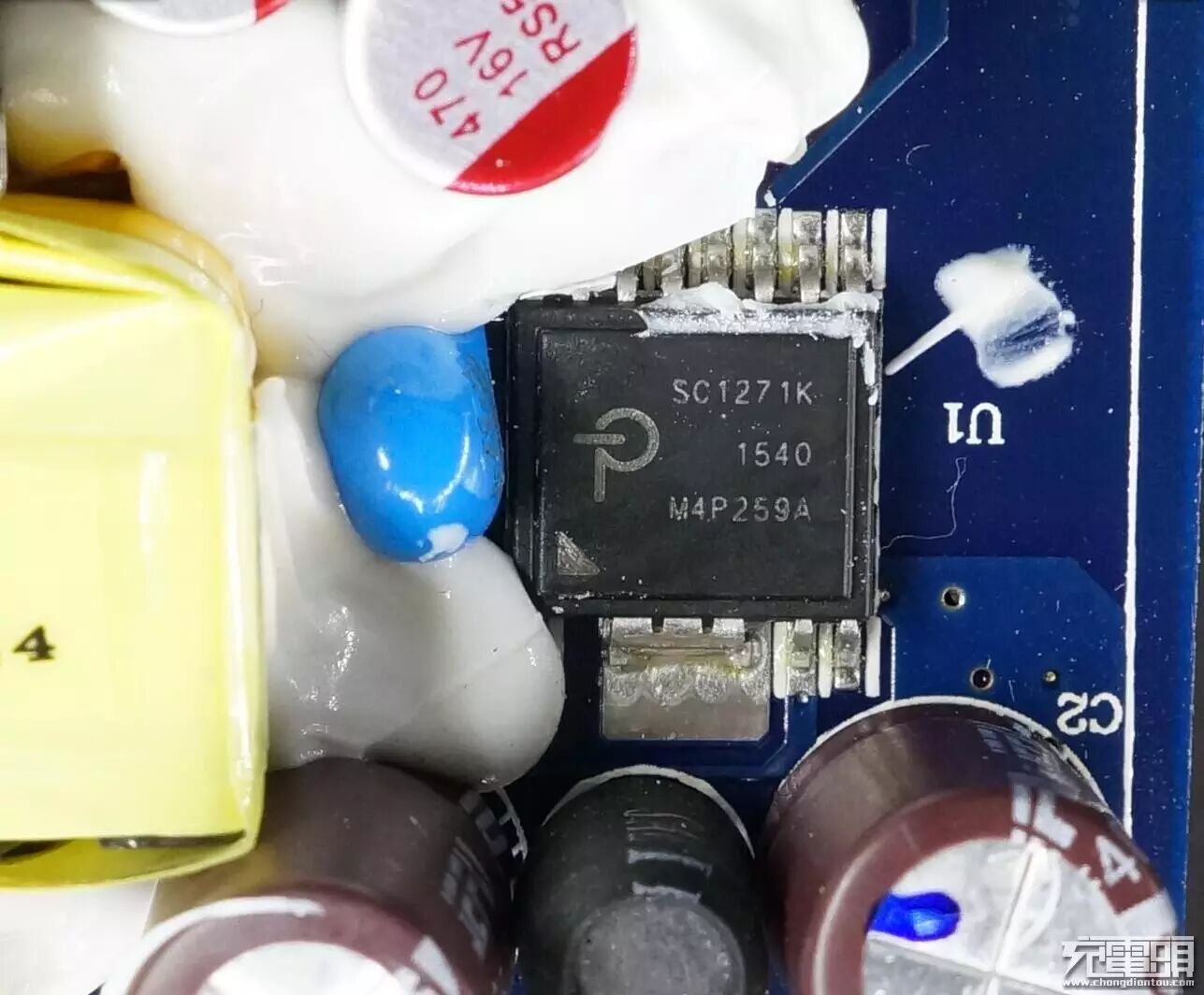

SC1271K同属于PI的InnoSwitch™系列。集成度非常高， 内部集成高压开关管，同步整流控制器和反馈。

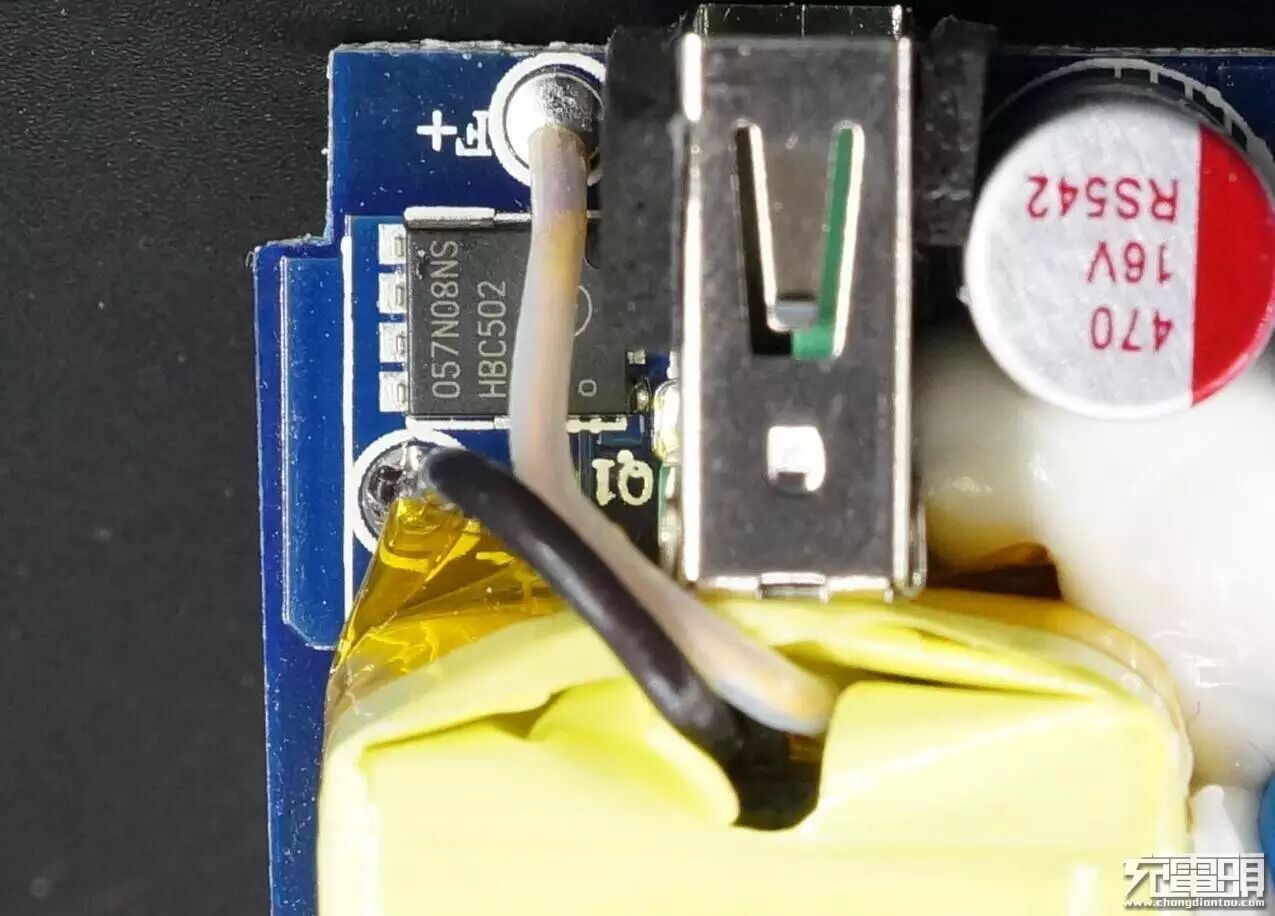

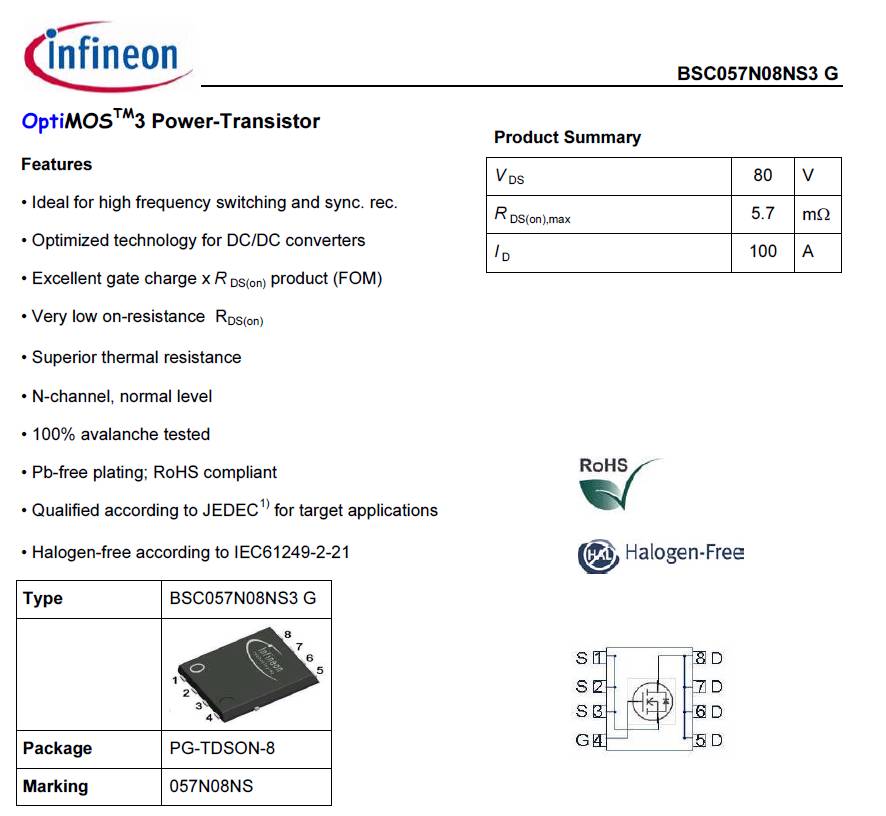

同步整流MOS，来自国际一线大厂英飞凌，价格不菲，BSC057N08NS。
耐压80V，导阻5.7毫欧，很小的导阻了，对减小发热很有效果。

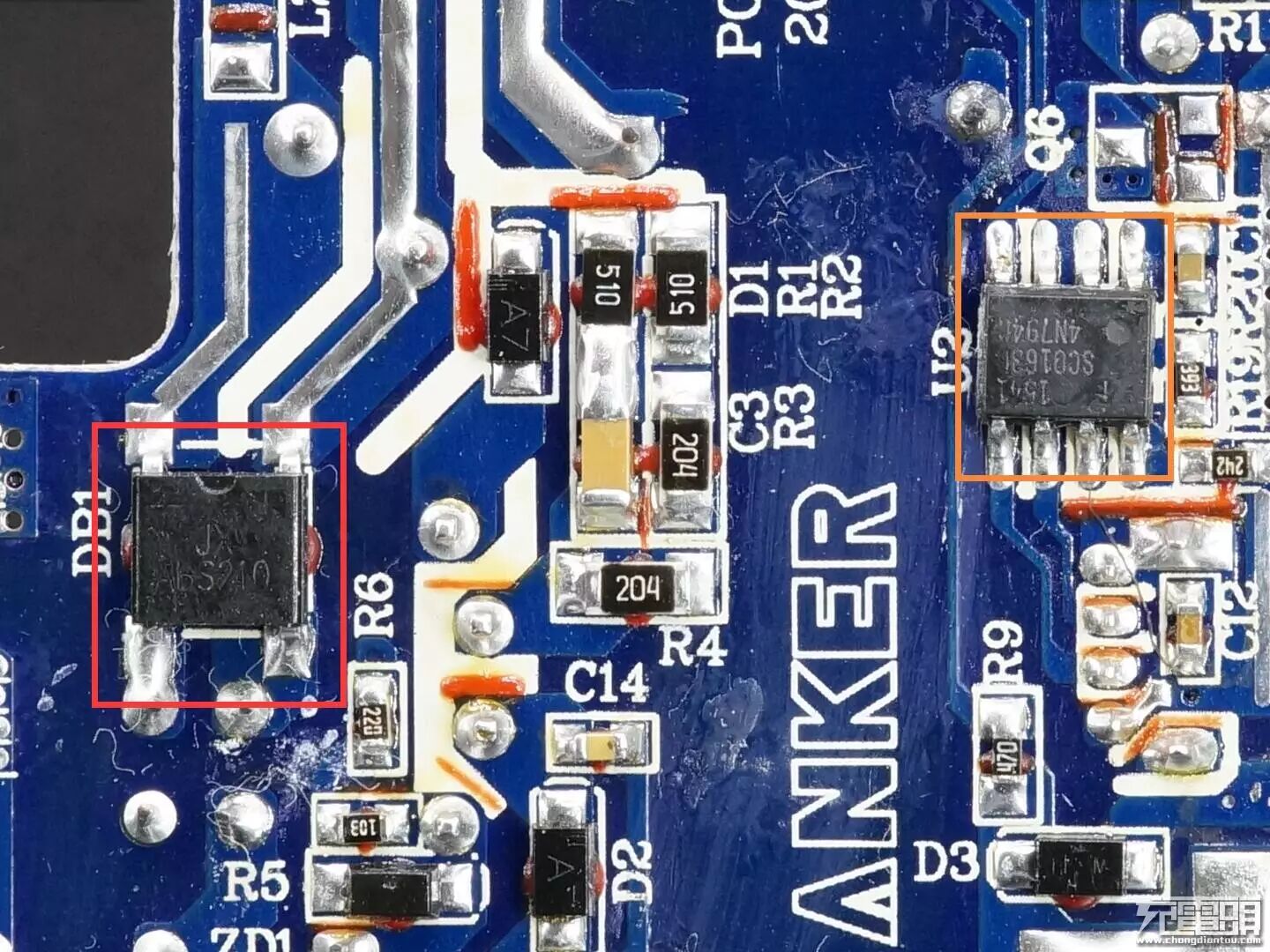

红框整流桥型号ABS210。

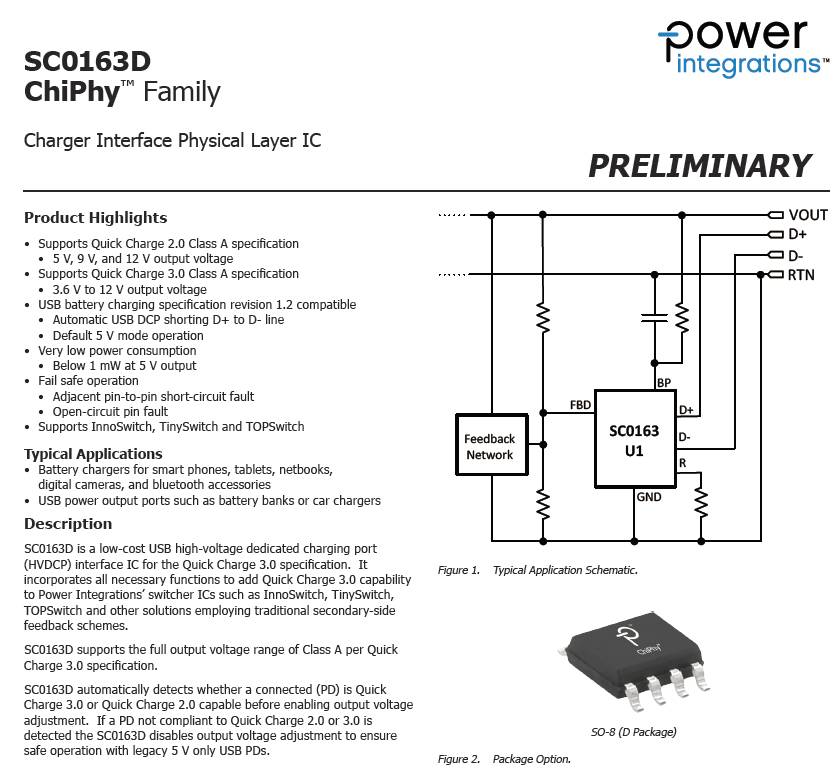

橙框SC0163D，QC3.0充电器物理层接口芯片，支持QC3.0及QC2.0协议。
三、Anker QC3.0充电器极限测试

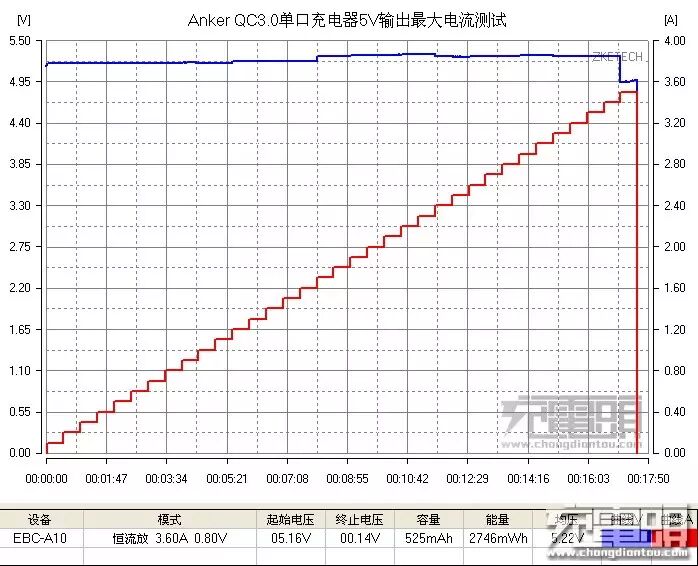

1、5V输出：测试最大输出3.50A@4.96V，均压5.22V，有较大幅度的线补，超出了标称额定5V3.0A的参数。

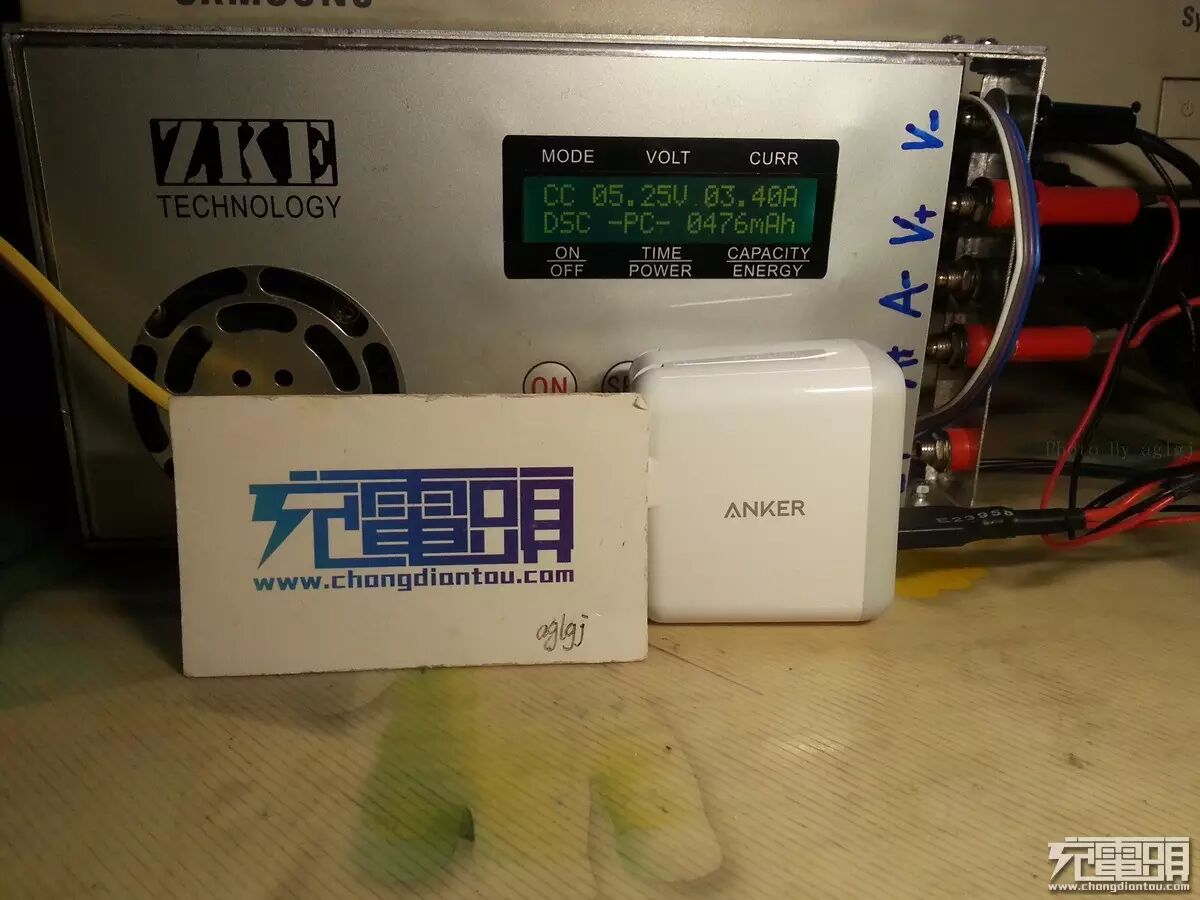

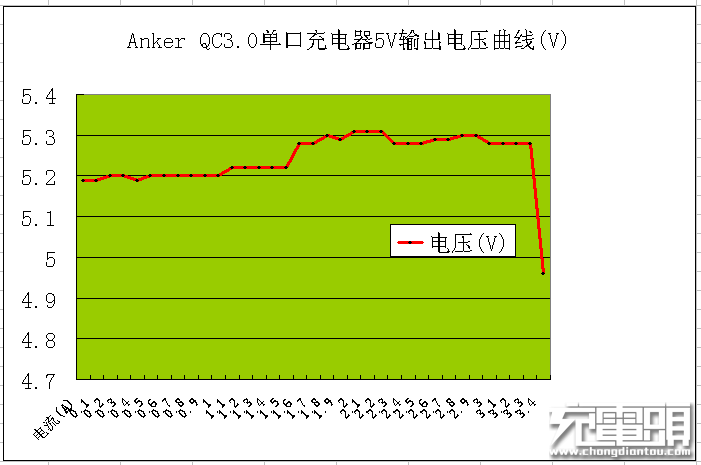

测试电源的最大输出能力，线补强劲，输出电压基本保持稳定。

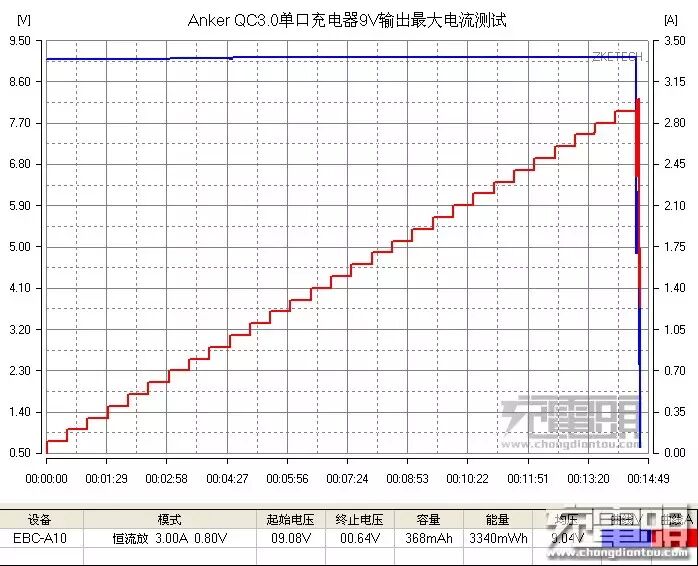

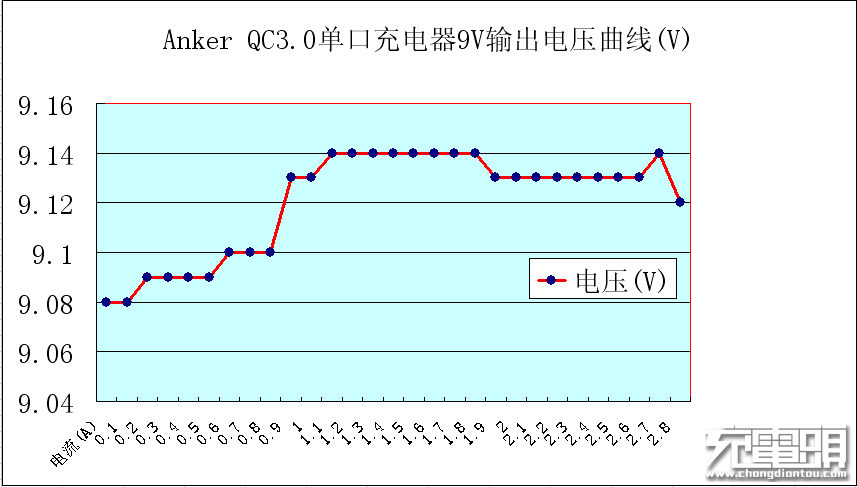

2、9V输出：测试最大输出2.90A@9.12V，均压9.04V，有轻微的线补，大大超出了标称的额定输出9V2.0A的参数。

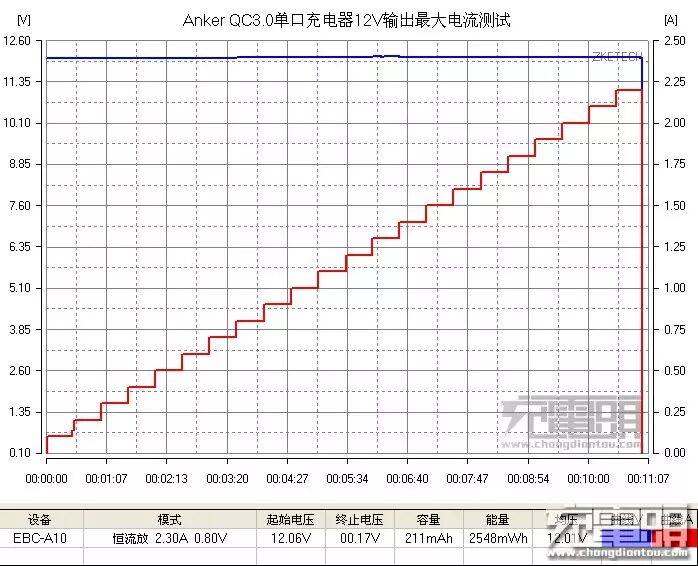

3、12V输出：测试最大侧输出2.20A@12.07V，均压12.01V，有轻微的线补，大大超出了标称的额定输出12V1.50A的参数。

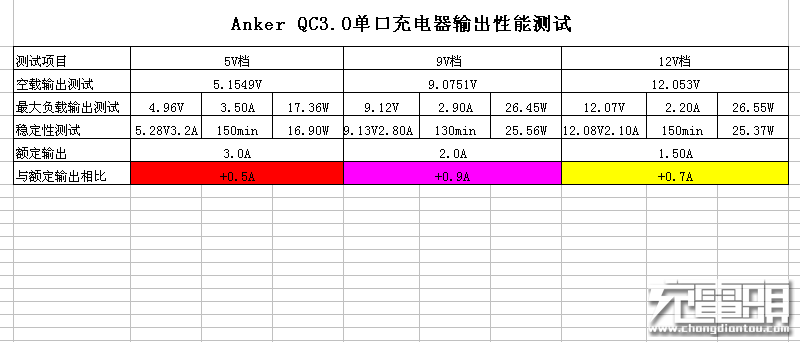

可以看到整体输出能力都超过标称值，并且相当稳定。
4、测完了最大输出性能，我们再来一圈稳定性能测试。

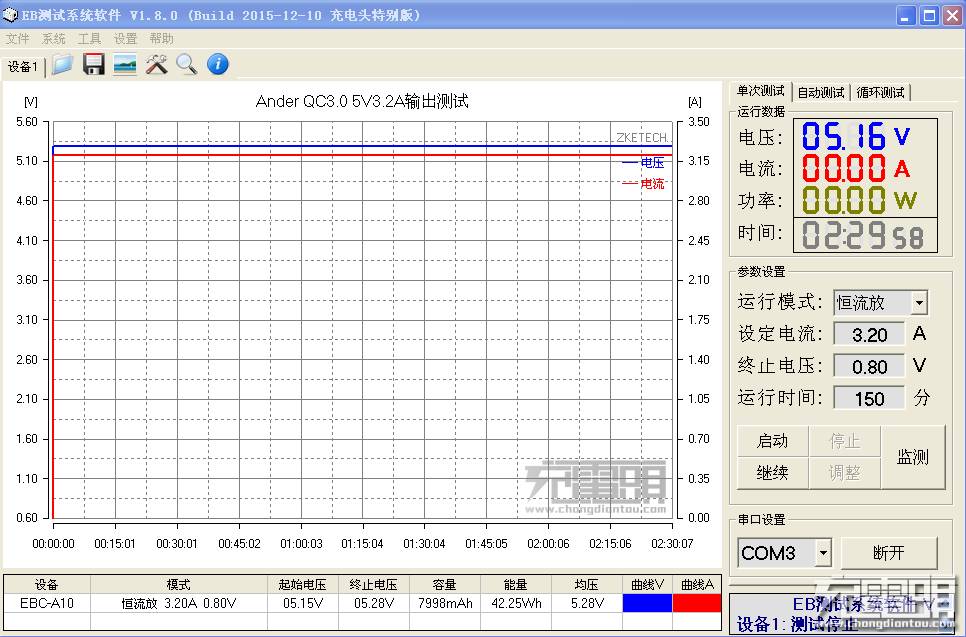

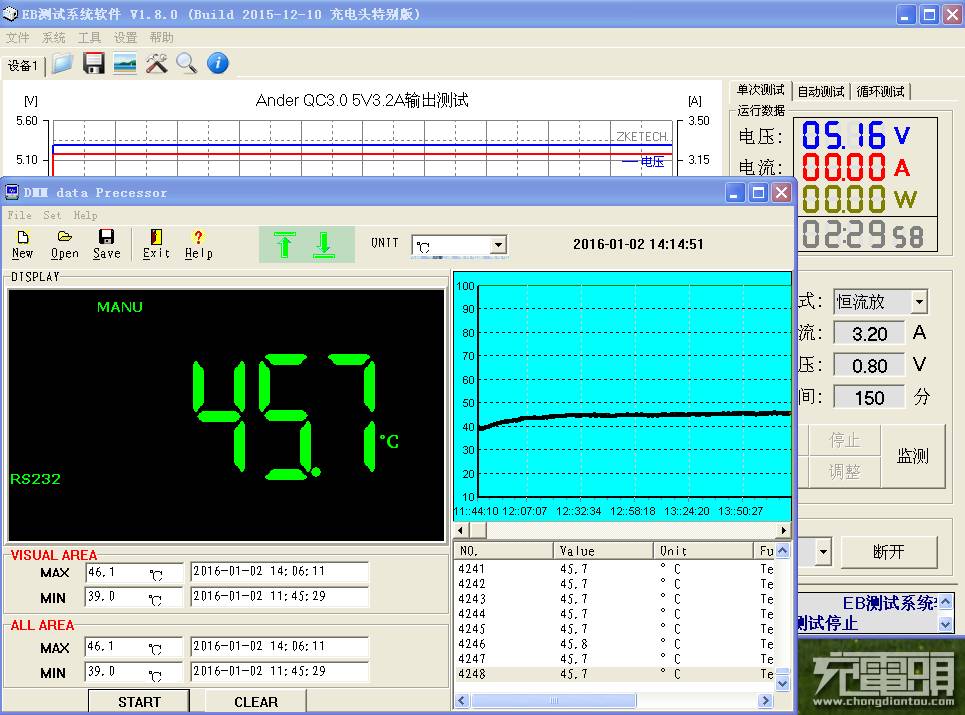

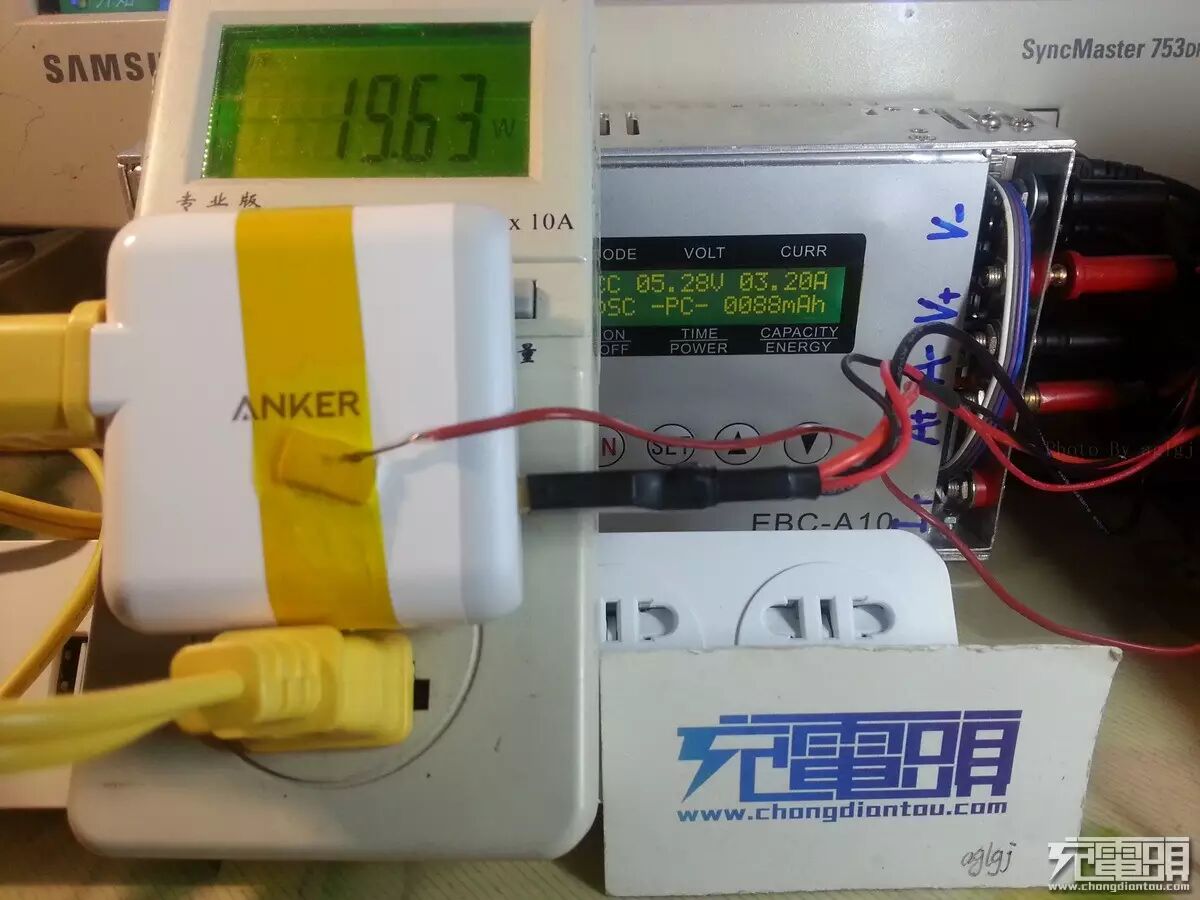

（1）5V3.2A（虽说最大可以上输出至3.5A，但考虑太大的电流会缩短USB母座弹片的寿命，只设置为3.2A）。

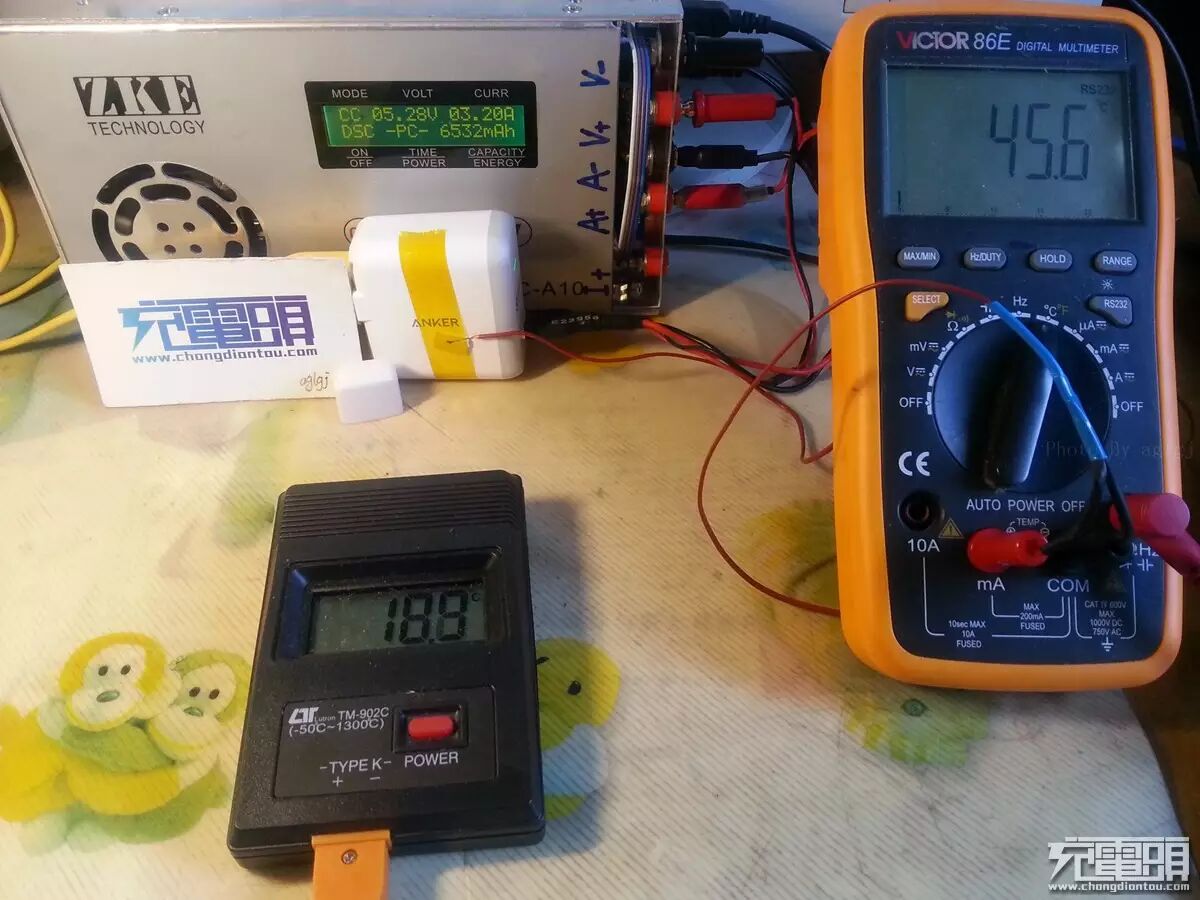

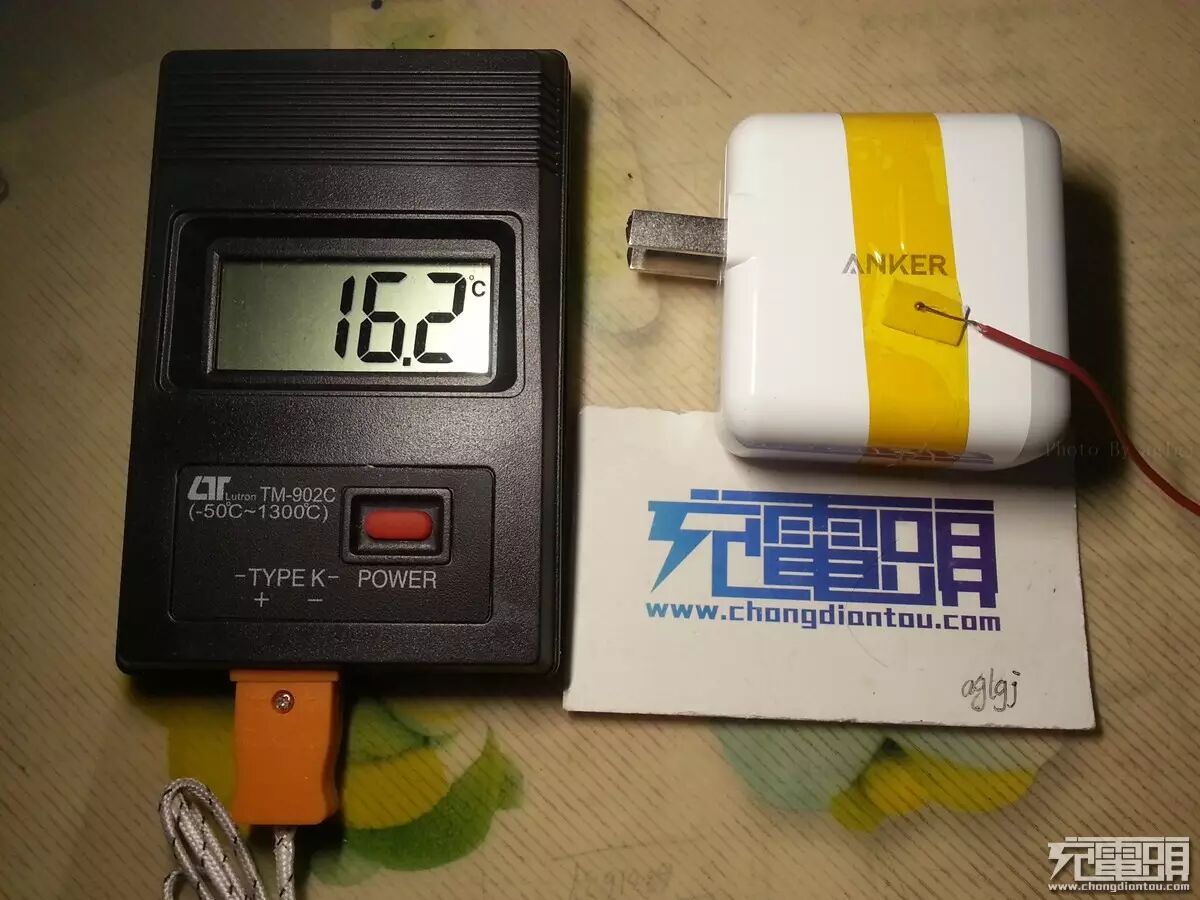

设定运行时间为150分钟。运行稳定，中间没有保护断开输出，输出均压5.28V，室温约18.8度，充电器外表最高温度为46.1度，相当稳定。

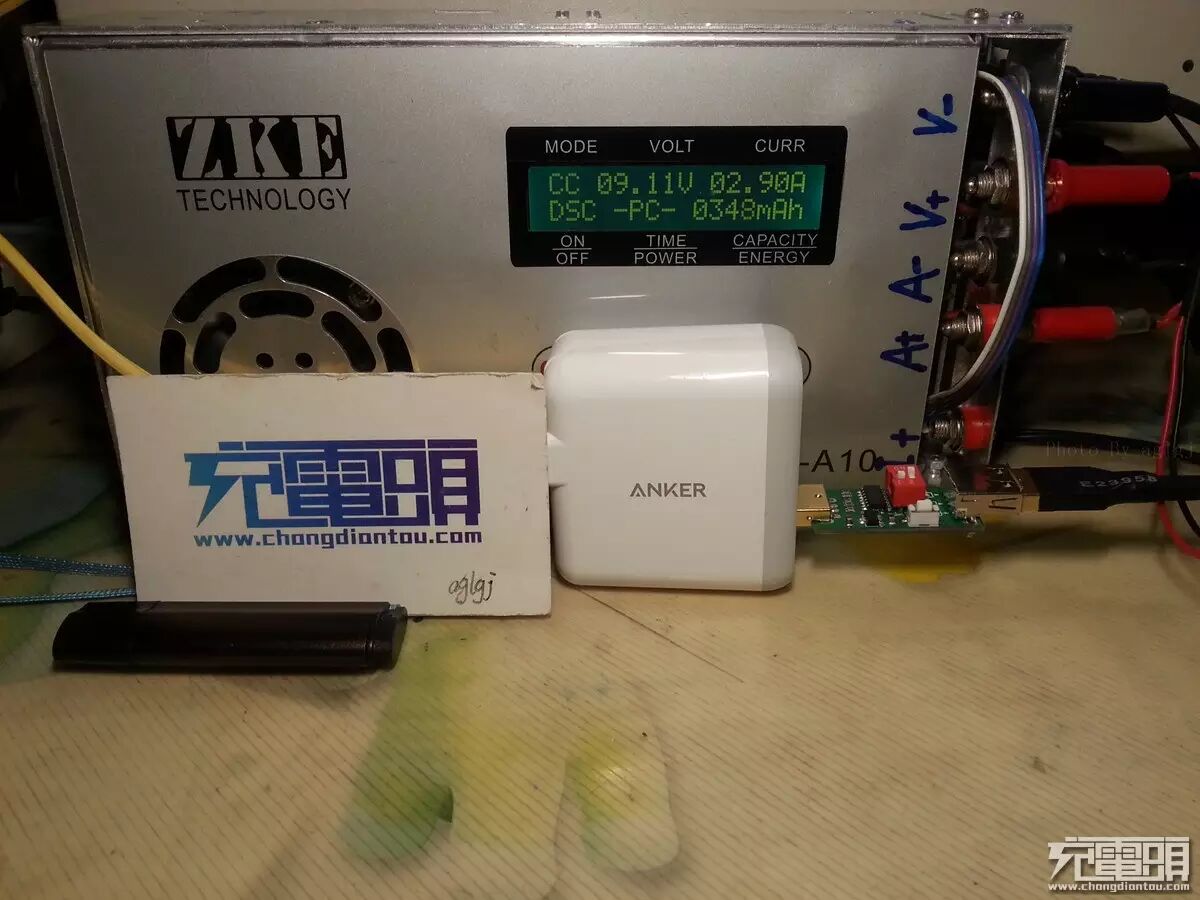

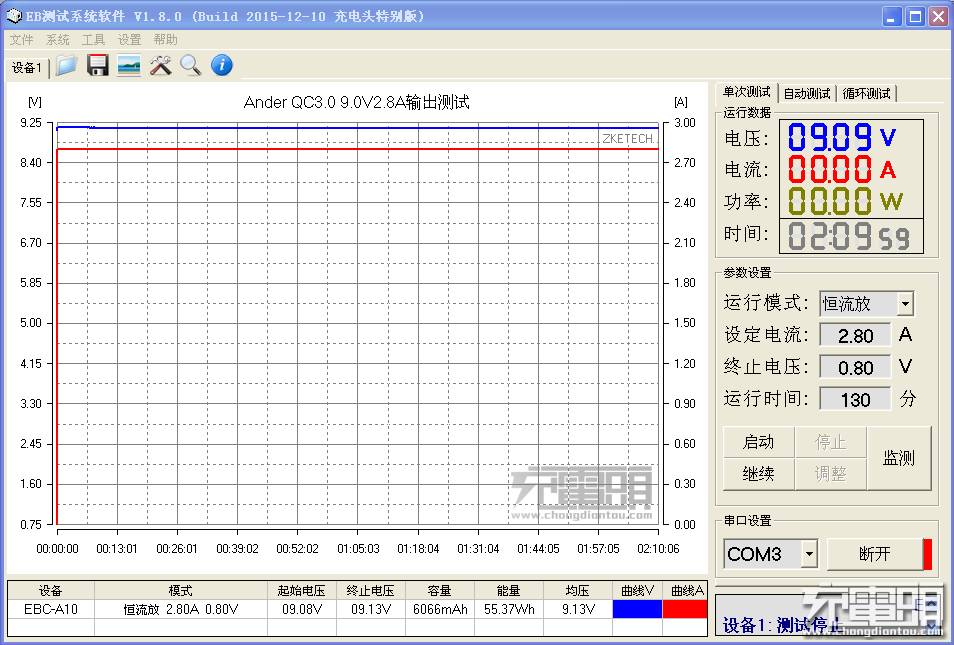

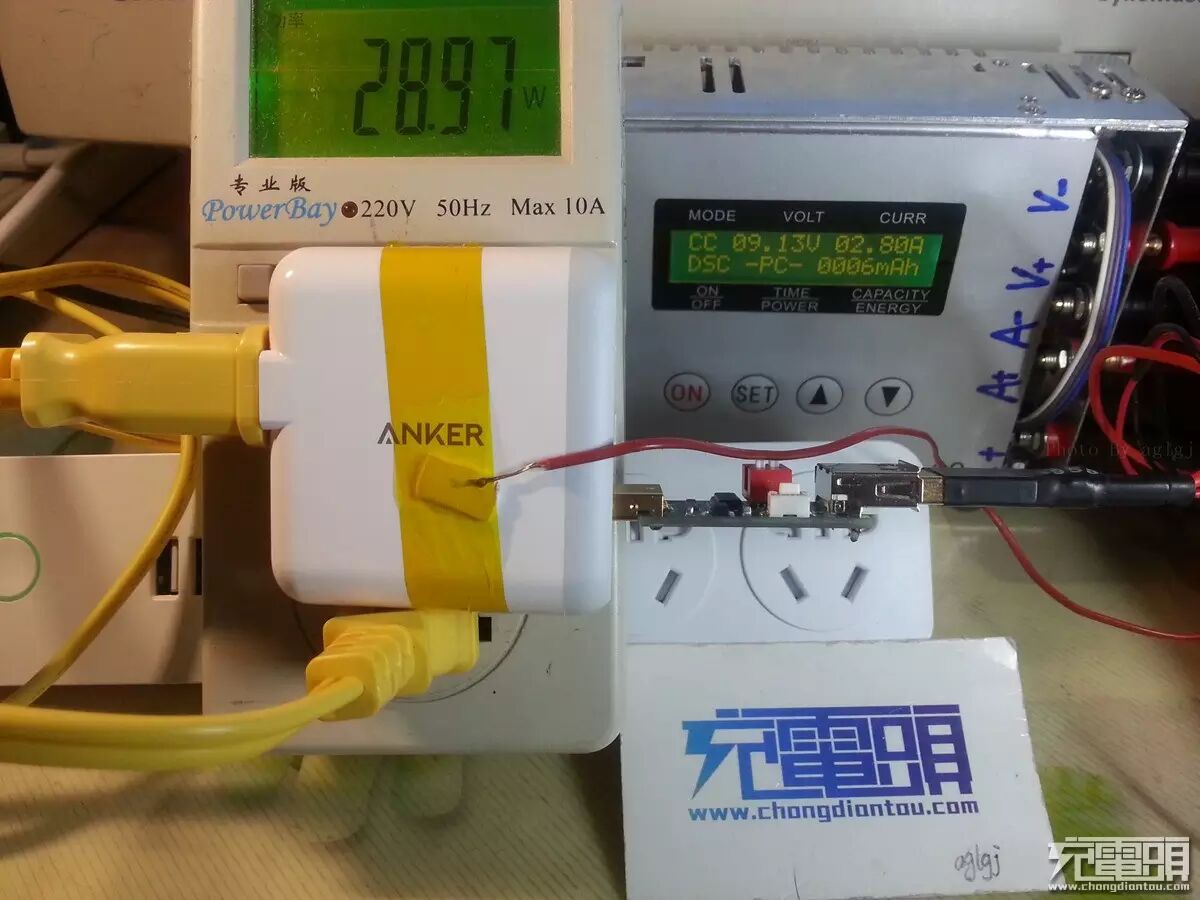

（2）输出9V2.80A测试 ：设定运行时间为130分钟，从测试结果后，输出非常稳定。这一项是在下半夜测试的，没有在充电器外壳上贴温度探头，启动EBD软件后就是睡觉了。因此，没有测试温度的的曲线。

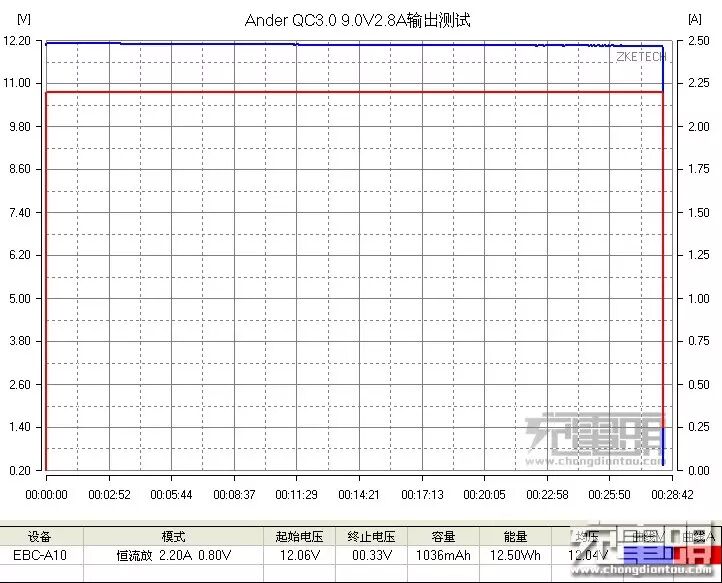

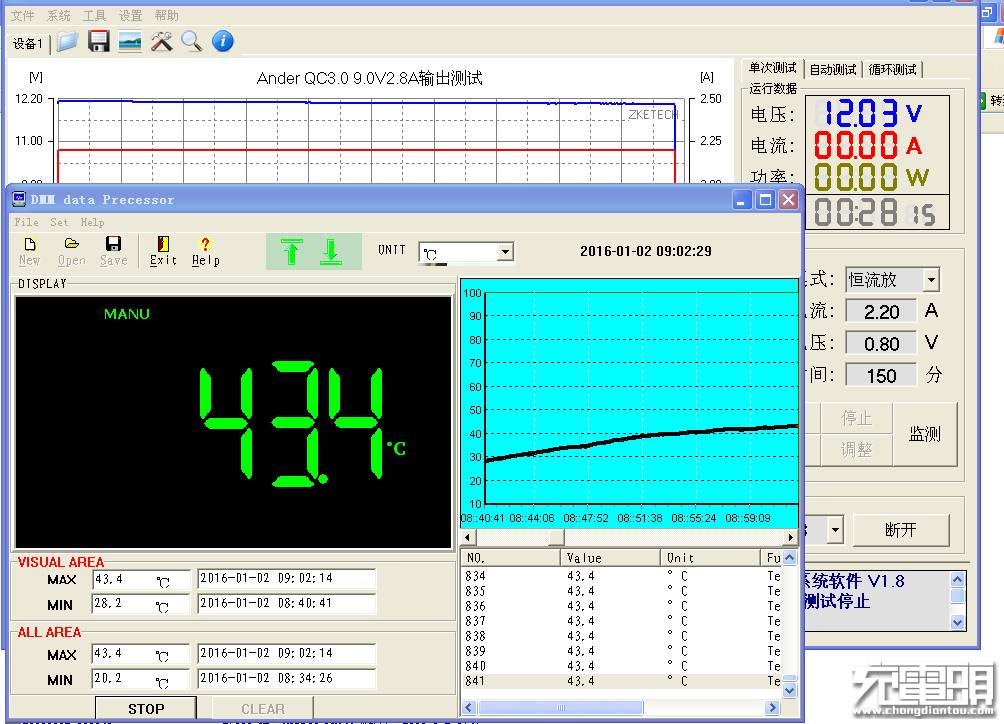

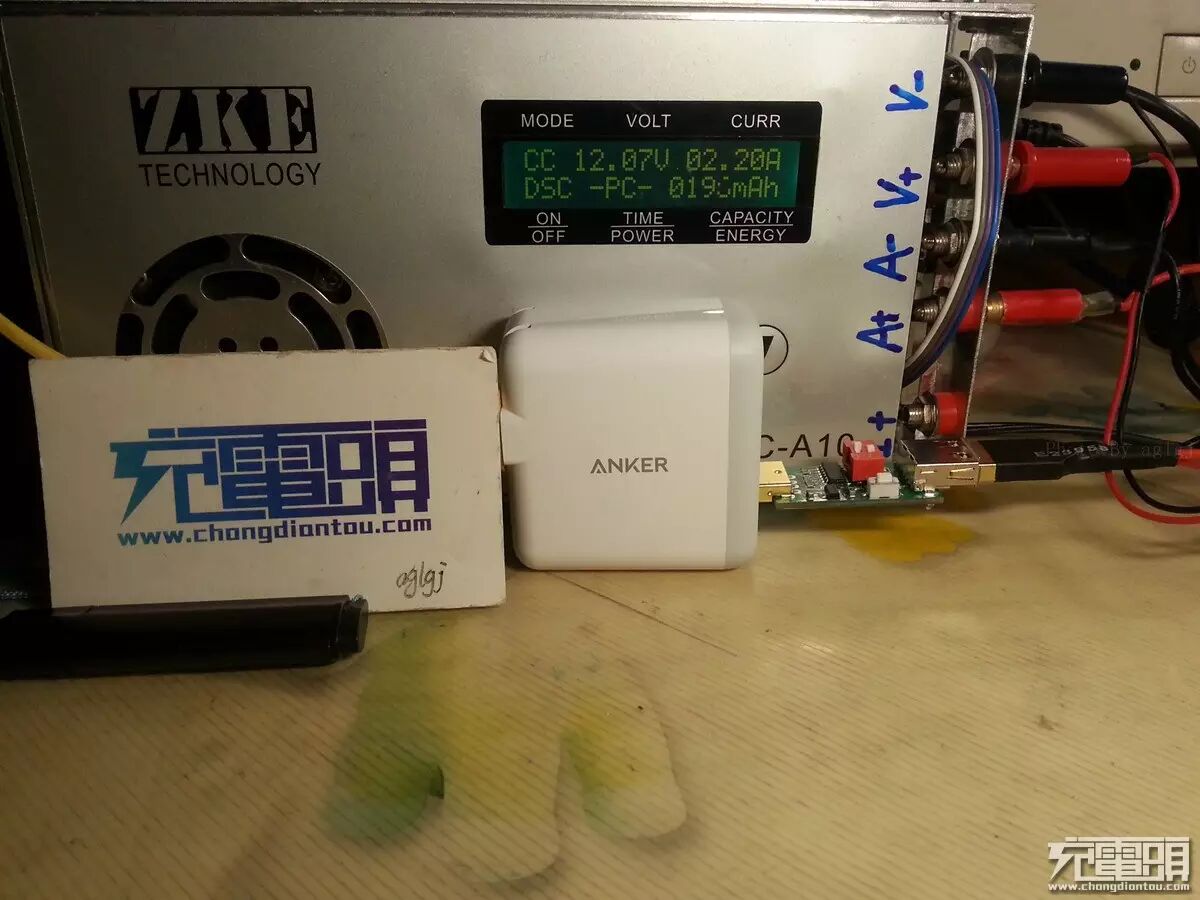

（3）12V最先输出2.20A时行测试，曲线标题忘记修改了，实际是12V输出的。充电器输出28分42秒后保护了，胜利VC86E监测得的充电器外表最高温度为43.40度。

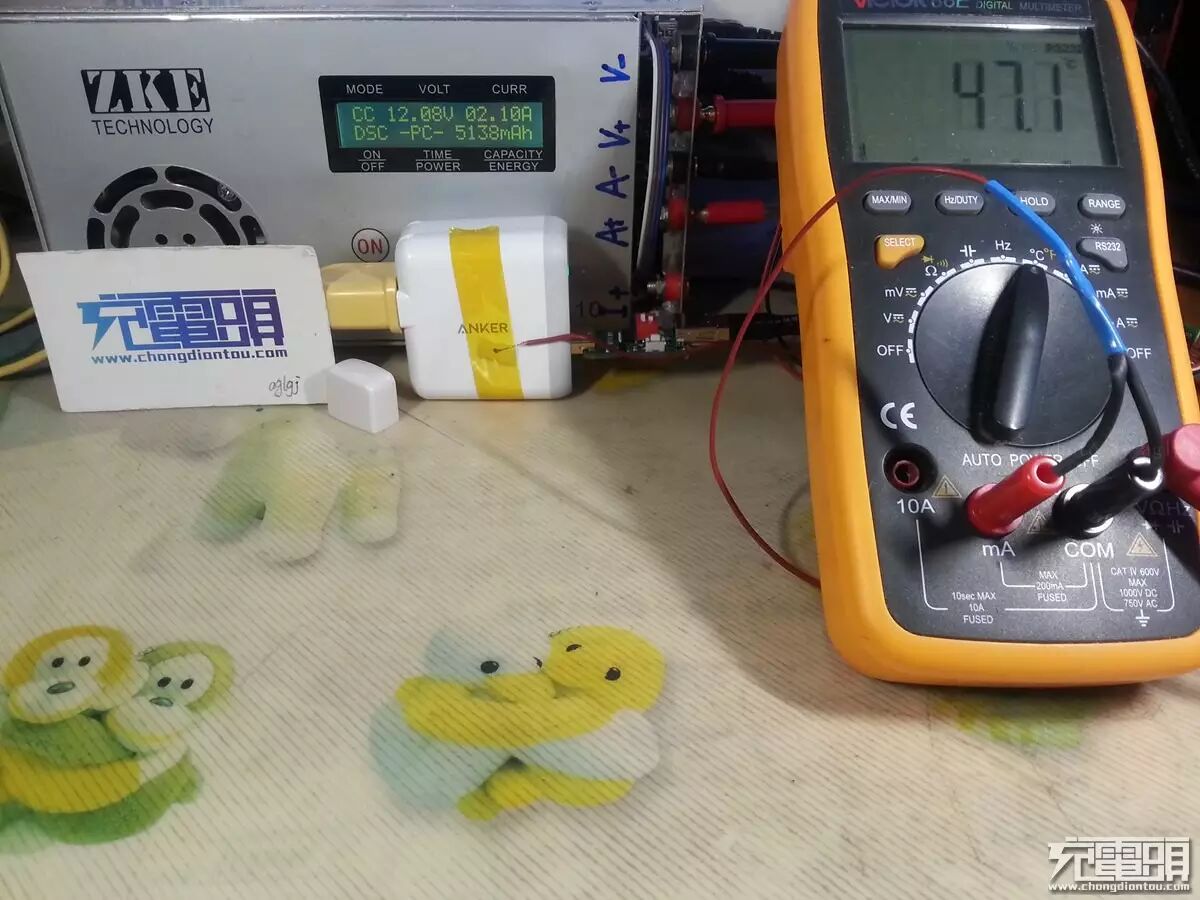

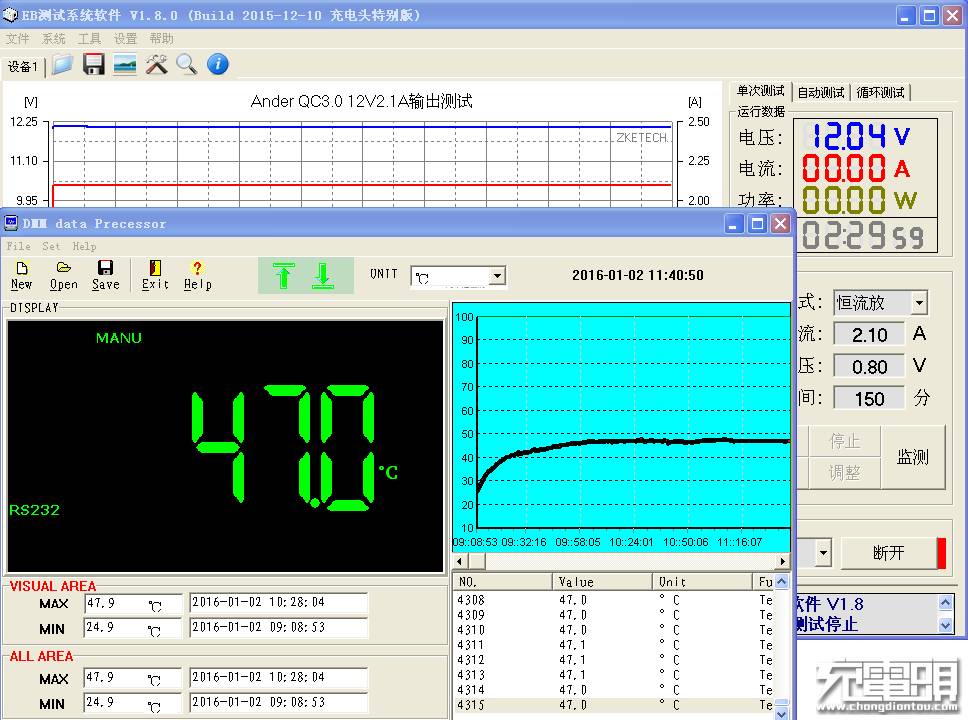

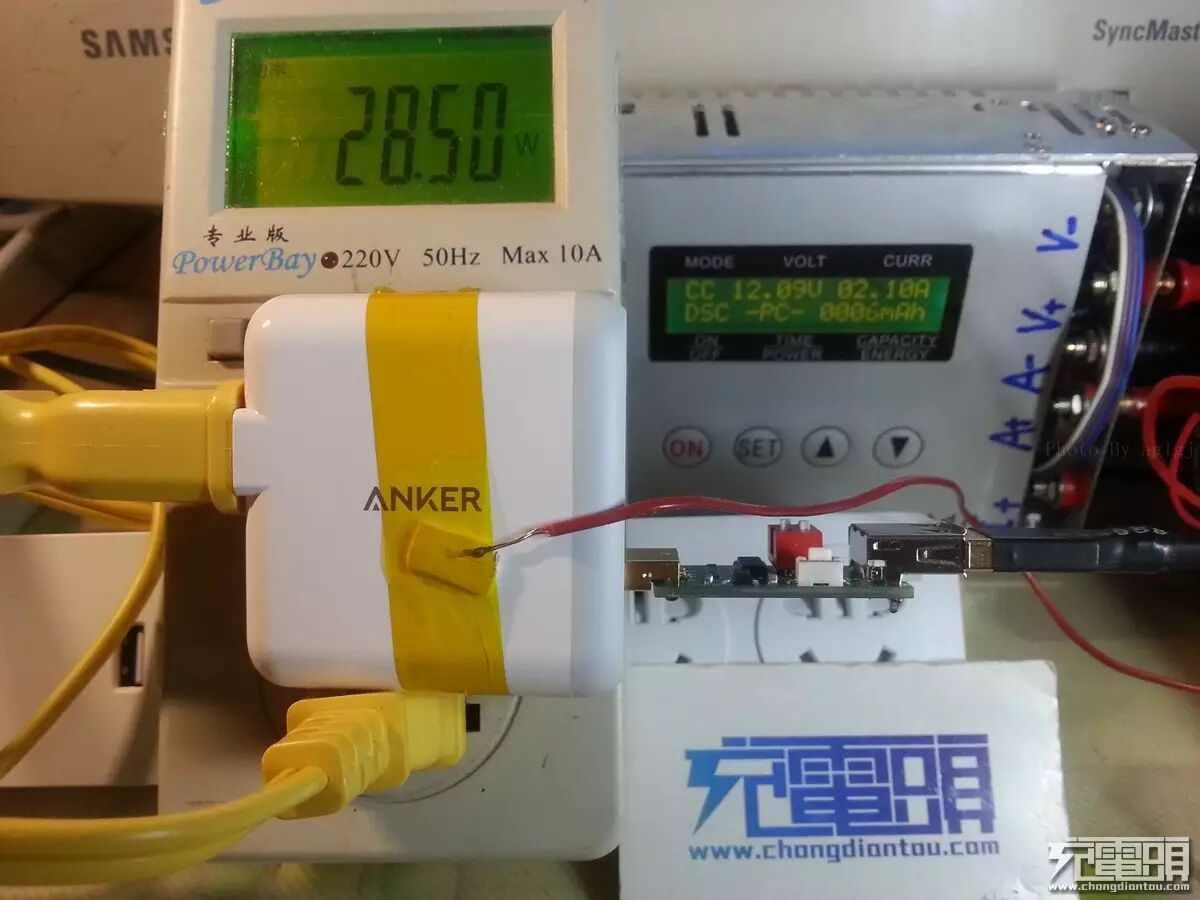

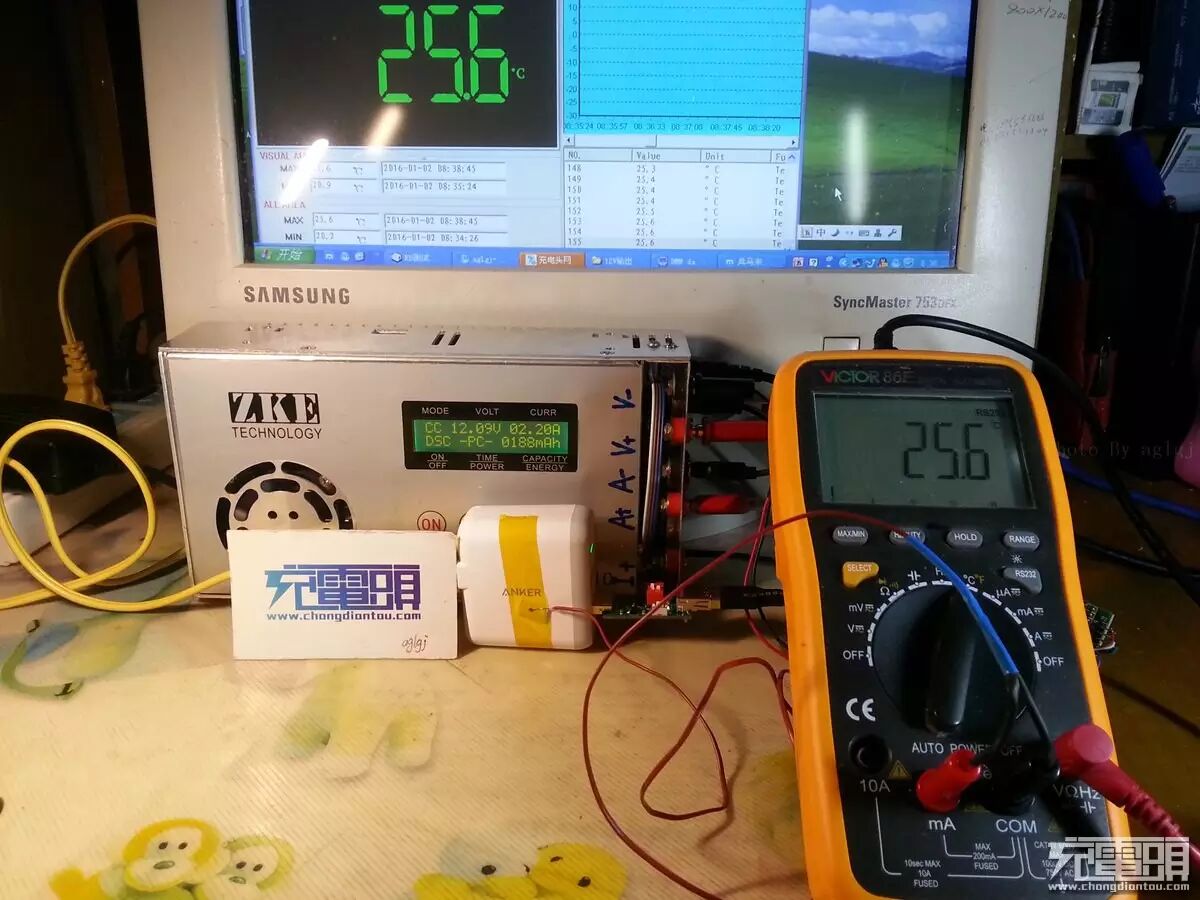

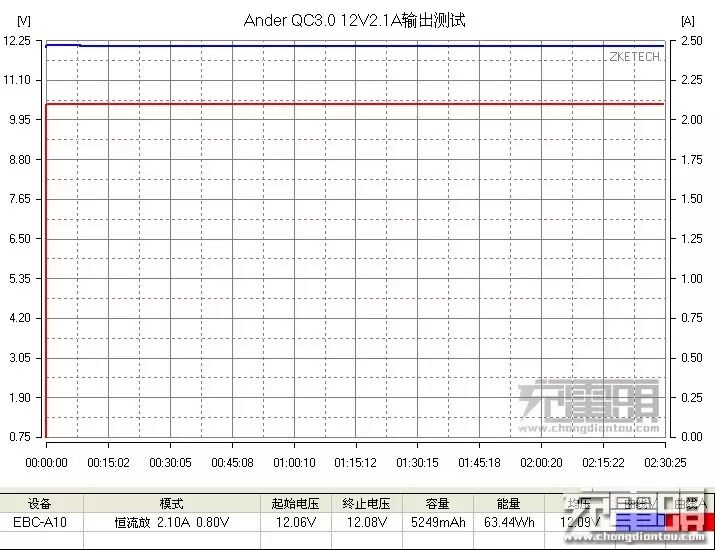

降低0.1A输出电流，输出12V2.10A进行测试，设定运行时间为150分钟，运行相当稳定，至测试结束，没有出现保护现象，输出均压为12.09V，胜利VC86E监测得的充电器外表最高温度为47.9度。
5、对移动电源充电测试
（实拍图请点击阅读原文查看）

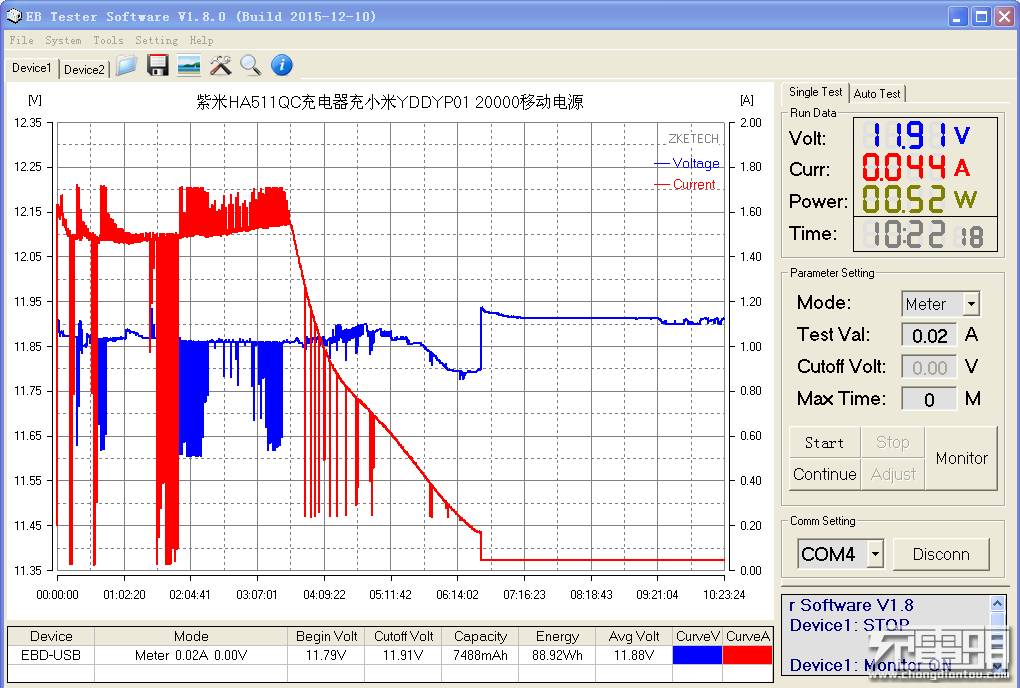

给小米20000mA移动电源全程充电的监测：耗时6小时34分钟将移动电源充满，与我用紫米单口快充充电器充电耗时6小时36分钟非常接近。
6、给手机充电测试
（实拍图请点击阅读原文查看）
汇总测试数据：
| Anker QC3.0单口充电器给移动电源充电测试 | ||||||
| 序号 | 移动电源型号 | 充电电压（V） | 充电电流（A） | 充电功率（W） | 是否是快充移动电源 | 快充是否成功 |
| 1 | 钢七5节版 | 9.2030 | 1.8813 | 17.31 | YES | YES |
| 2 | 终结者T800 6节版 | 10.0047 | 2.6509 | 26.52 | YES | YES |
| 3 | 论坛定制三节版 | 9.1408 | 1.3578 | 12.41 | YES | YES |
| 4 | 汉能QC升压板 | 12.1190 | 1.4854 | 18.00 | YES | YES |
| 5 | 迪奥科13600mAh | 9.1415 | 1.5141 | 13.84 | YES | YES |
| 6 | 乐视13400mAh | 12.1120 | 1.3765 | 16.67 | YES | YES |
| 7 | Anker10050mAh | 9.1175 | 2.0709 | 18.88 | YES | YES |
| 8 | 小米20000mAh | 12.1170 | 1.6075 | 19.48 | YES | YES |
| 9 | Aukey PB-T4 10000mAh | 12.1500 | 1.2270 | 14.91 | YES | YES |
| 10 | 七电QD186VAX 6节版 | 5.2946 | 2.8249 | 14.96 | NO | / |
| 11 | 小米10040mAh版 | 5.2716 | 2.1362 | 11.26 | NO | / |
| 12 | 华硕10050mAh | 5.2697 | 1.8058 | 9.52 | NO | / |
| Anker QC3.0单口充电器给手机充电测试 | ||||||
| 序号 | 移动电源型号 | 充电电压（V） | 充电电流（A） | 充电功率（W） | 是否是快充手机 | 快充是否成功 |
| 1 | 华为B199手机 | 5.2124 | 1.2528 | 6.53 | NO | / |
| 2 | 三星NOTE2手机 | 5.2794 | 1.6417 | 8.67 | NO | / |
| 3 | 华为荣耀6PRO手机 | 5.3000 | 1.3450 | 7.13 | NO | / |
| 4 | 充华为P8手机 | 5.3100 | 1.5930 | 8.46 | NO | / |
| 5 | 充华为荣耀7手机 | 5.2210 | 0.8440 | 4.41 | YES | NO |
| 6 | 充三星NOTE4手机 | 9.1830 | 1.2970 | 11.91 | YES | YES |
| 7 | 充IPHONE6手机 | 5.2100 | 0.9660 | 5.03 | NO | / |
四、Anker QC3.0充电器总结
做工优良，采用国际大品牌元件，保证质量和输出功率。输出功率强劲，各档电压的输出功率全部超过额定值，而且能够超负荷的情况下长时间稳定运行，而且表面温长不大。
输出各档电压均带线补，5V和9V的输出性能大大超过魅族UP1220赛尔康版的2.20A。5V3A的输出能力，再也不用怕拉爆充电头保护了。
对快充设备的兼容性很好，测试的9个移动电源均能正确识别，开启快充模式。
并且标准快充手机均能正常识别充电。内部设计合理，发热较大的元件，距离较远。并且外观精美，折叠插脚，方便携带。
目前来看唯一的硬伤就是PI快充识别芯片的传统硬伤，不支持苹果设备识别模式，无法进行全速充电。
