2022.10.29 第二版

本项目参考科学出版社出版[日]大久保忠JH1FCZ著《无线电电子电路制作》的3.2章节“10mW, 50MHz的AM发送机”。当年大久保先生的FCZ研究所曾经做过套件，搭配该书的第一个制作LA1600单频点超外差接收机，使用双刀双位开关进行切换，就组成了AM收发机，套件如图。

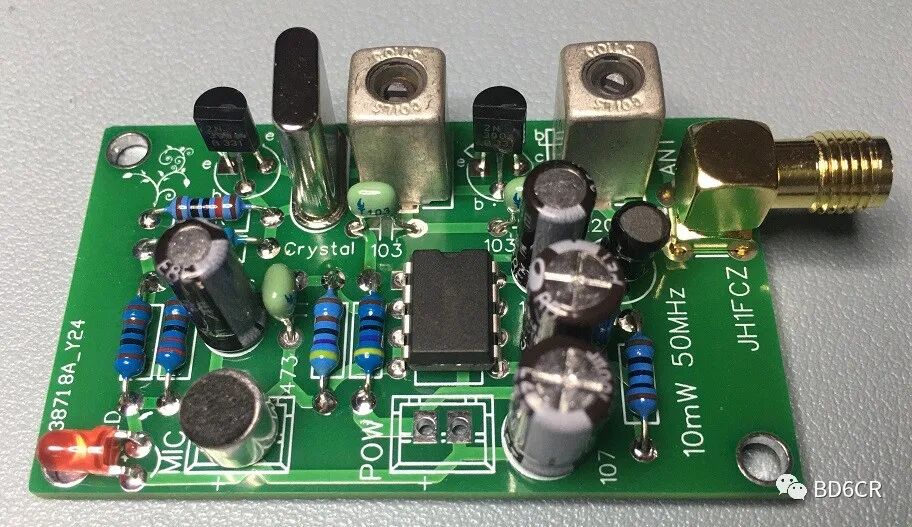

很多年以后，我们利用国内的元件重温这个项目。其中，BH1XXP设计了PCB，BD4KG提供了50MHz中周，BG1NAL提供了50MHz晶体，BD6CR进行了套件的组织和分发，包括本文档的撰写。本套件适合持证的业余无线电爱好者制作实验。

工作原理：

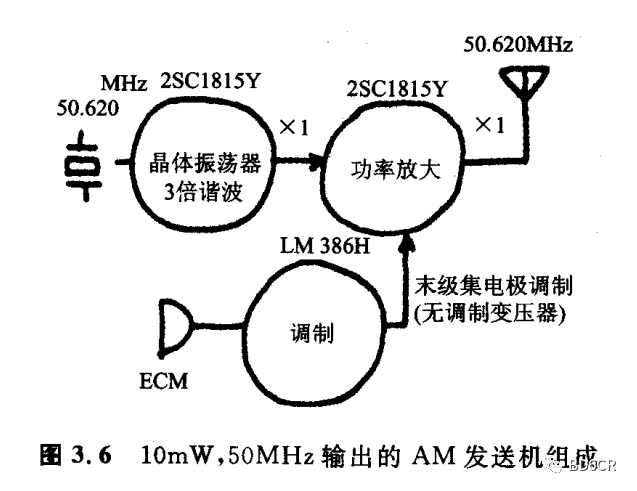

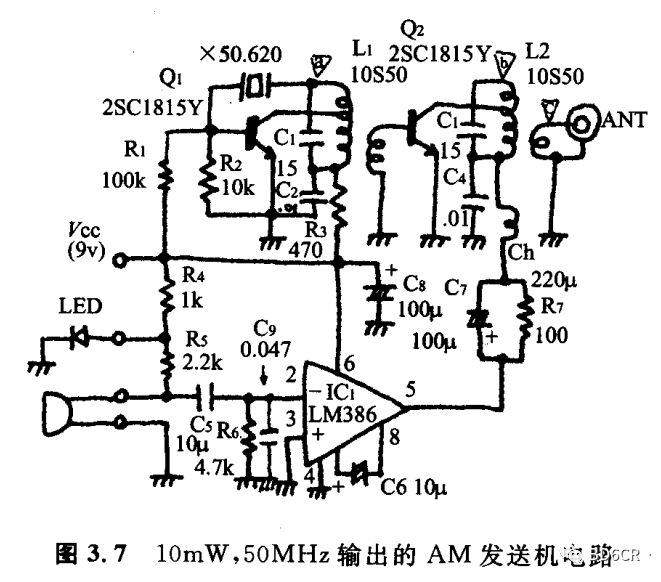

简单就着框图和原理图说明。Q1 2SC1815Y为振荡。50.620MHz晶体为三次泛音晶体，为了不振荡在基频，需要中周L1进行选频，然后经过Q2 2SC1815Y丙类（也叫C类）放大，再次通过中周L2进行选频，对谐波抑制后，送天线发射。Q2的供电由LM386的输出5脚提供，受MIC信号幅度控制，完成调幅。C7并联在R7以改善调制度。具体参考原文。

元件选用上的差异：

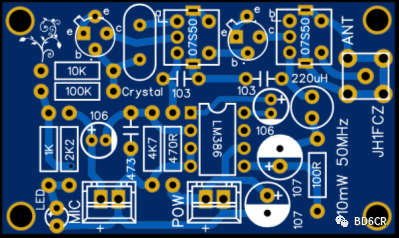

Q1和Q2采用了国产江苏长电的2N3904，请注意PCB焊盘的设计，为了让大家尝试手头各种管子，增加了一个发射极焊盘e，由于电路上e接地，所以也可以作为晶体外壳的接地。

晶体采用BG1NAL定制的HC-49U封装的50.314MHz三次泛音石英晶体，本电路可工作在50.317MHz左右。

中周采用BD4KG定制的7mm x 7mm尺寸50MHz兼容中周或者DIY7-50中周，已内置谐振电容，性能上和FCZ中周10S50/07S50基本可替换。

其余元件清单：

焊接注意事项：

1.和贴片元件不同，本电路全部采用直插元件，需将元件引脚插入焊盘的孔，在底层焊接，为了避免翻转板子后元件掉落，可适当掰弯引脚。在插入元件时，一定要根据元件清单说明，确保极性正确。

2.烙铁温度调节到350度左右，建议使用63/37比例的松香芯含铅焊锡丝，熔点较低，焊点比较光亮。一次焊接时间不宜超过3秒。接地焊盘由于散热比较快，可以适当多焊接几秒，确保焊牢。

3.应按照从低到高的原则依次焊接，电阻、集成电路、独石电容等先焊。建议将LED引脚折弯后卧装，避免操作时直射眼睛。SMA插座先焊中心，再焊外围接地脚，避免手指烫伤。

调试注意事项：

1.调试需要万用表。最好有一台示波器，至少要有一台6米波段AM模式接收机，实在没有可以用100.6MHz FM接收2次谐波。如有频谱分析仪，如tinySA，都很有帮助。

2.9V稳压电源或者叠层电池供电。供电之前用万用表电阻档量一下板子上电源输入口，确保没有短路。确保电源极性连接正确，叠层电池扣上面的母扣是正，公扣为负，不能识别的话，也可以用万用表通断或者电阻档量一下，红色导线一定为正，黑色导线为负。串入万用表电流档，电流应该在20-30mA。一旦电源接反，LM386通常失效，发射功率严重下降，所以可自行装插座便于替换。

3.在天线口对地接一个47-51欧电阻作为假负载，用示波器测量电阻两端，应能看到信号波形。如不能，可向上调节中周L1的磁芯。如无示波器，可在SMA插口上接一小段导线进行辐射，将6米波段AM模式接收机调到50.317MHz附近监听，应可听到静音甚至音频啸叫。这时对MIC说话，接收机应该可以听到信号。用100.6MHz FM接收2次谐波通常只能接收到静音，无法听到清晰的语音。

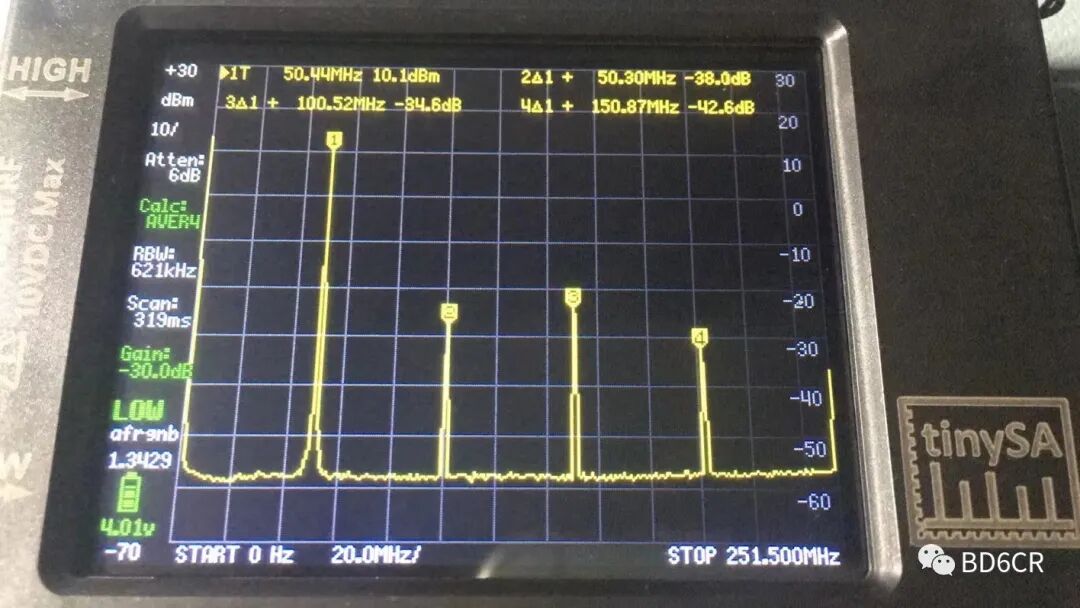

4.调节L1和L2的磁芯，使得信号最强，语音最清晰。表现在示波器上幅度更大，波形更加正弦，但往往两者不可兼得。如果有频谱分析仪，可以观察不说话时谐波抑制情况，谐波应该可以控制在-13dBm（国标）以下，载波应该可达10dBm（即10mW，9V供电时）以上。

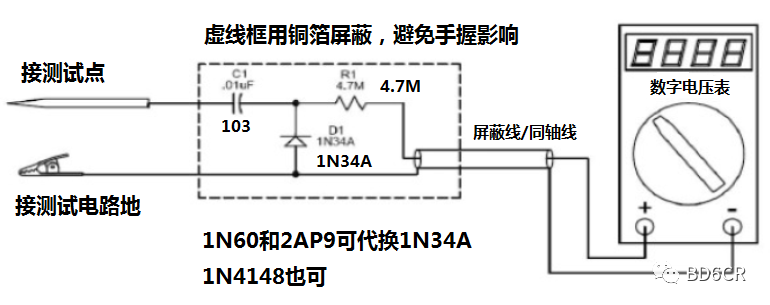

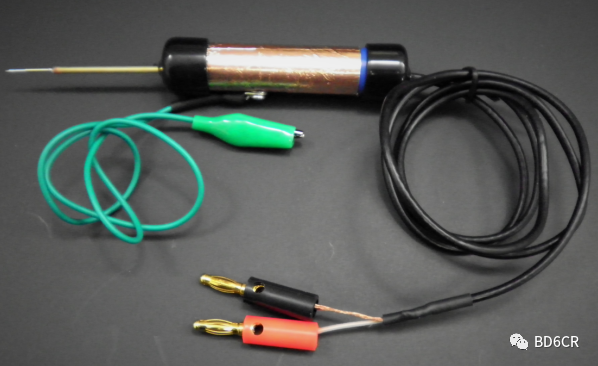

5.在仪器不具备的条件下，也可以参考原文进行调试，比如用RF探头测试abc点射频电压等方法，PCB上有标注a和b点，c点为天线口。资料和图片摘取自qrpkits.com网站，仅供制作参考。

摩机和应用：

1.可试着将放大管换成9018或者其它高频管，应该可获得少许功率增加，也可以用3DG6等国产管玩复古。建议安装时就进行替换。如安装后摩机，在拆焊三极管的时候，一定要注意不能使用蛮力拔或者顶，也不能用温度太高的烙铁，否则焊盘很容易剥离。

2.可以单独作为调幅无线话筒使用，也可以使用双刀双位开关切换天线和电源，搭配一个6米接收机，进行通联测试。搭配良好的谐振天线获得更远的距离。在传播好的时候，也可能会收获远程通联。
