Spark Shuffle过程详解

回复”资源“获取更多资源

‍

对比 Hadoop MapReduce 和 Spark 的 Shuffle 过程

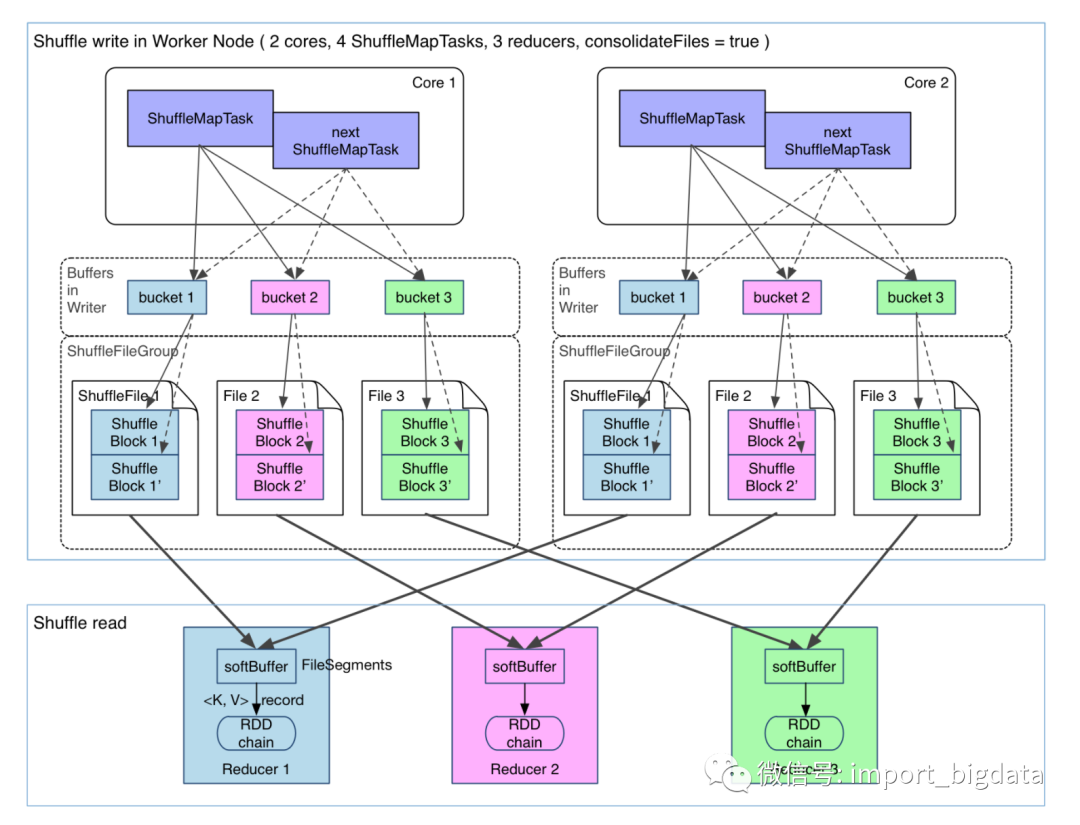

Shuffle write

其实 bucket 是一个广义的概念，代表 ShuffleMapTask 输出结果经过 partition 后要存放的地方，这里为了细化数据存放位置和数据名称，仅仅用 bucket 表示缓冲区。

1. 产生的 FileSegment 过多。每个 ShuffleMapTask 产生 R（reducer 个数）个 FileSegment，M 个 ShuffleMapTask 就会产生 M * R 个文件。一般 Spark job 的 M 和 R 都很大，因此磁盘上会存在大量的数据文件。

2. 缓冲区占用内存空间大。每个 ShuffleMapTask 需要开 R 个 bucket，M 个 ShuffleMapTask 就会产生 M R 个 bucket。虽然一个 ShuffleMapTask 结束后，对应的缓冲区可以被回收，但一个 worker node 上同时存在的 bucket 个数可以达到 cores R 个（一般 worker 同时可以运行 cores 个 ShuffleMapTask），占用的内存空间也就达到了cores * R * 32 KB。对于 8 核 1000 个 reducer 来说，占用内存就是 256MB。

Shuffle read

• 在什么时候 fetch，parent stage 中的一个 ShuffleMapTask 执行完还是等全部 ShuffleMapTasks 执行完？

• 边 fetch 边处理还是一次性 fetch 完再处理？

• fetch 来的数据存放到哪里？

• 怎么获得要 fetch 的数据的存放位置？

• 在什么时候 fetch？当 parent stage 的所有 ShuffleMapTasks 结束后再 fetch。理论上讲，一个 ShuffleMapTask 结束后就可以 fetch，但是为了迎合 stage 的概念（即一个 stage 如果其 parent stages 没有执行完，自己是不能被提交执行的），还是选择全部 ShuffleMapTasks 执行完再去 fetch。因为 fetch 来的 FileSegments 要先在内存做缓冲，所以一次 fetch 的 FileSegments 总大小不能太大。Spark 规定这个缓冲界限不能超过 spark.reducer.maxMbInFlight，这里用 softBuffer 表示，默认大小为 48MB。一个 softBuffer 里面一般包含多个 FileSegment，但如果某个 FileSegment 特别大的话，这一个就可以填满甚至超过 softBuffer 的界限。

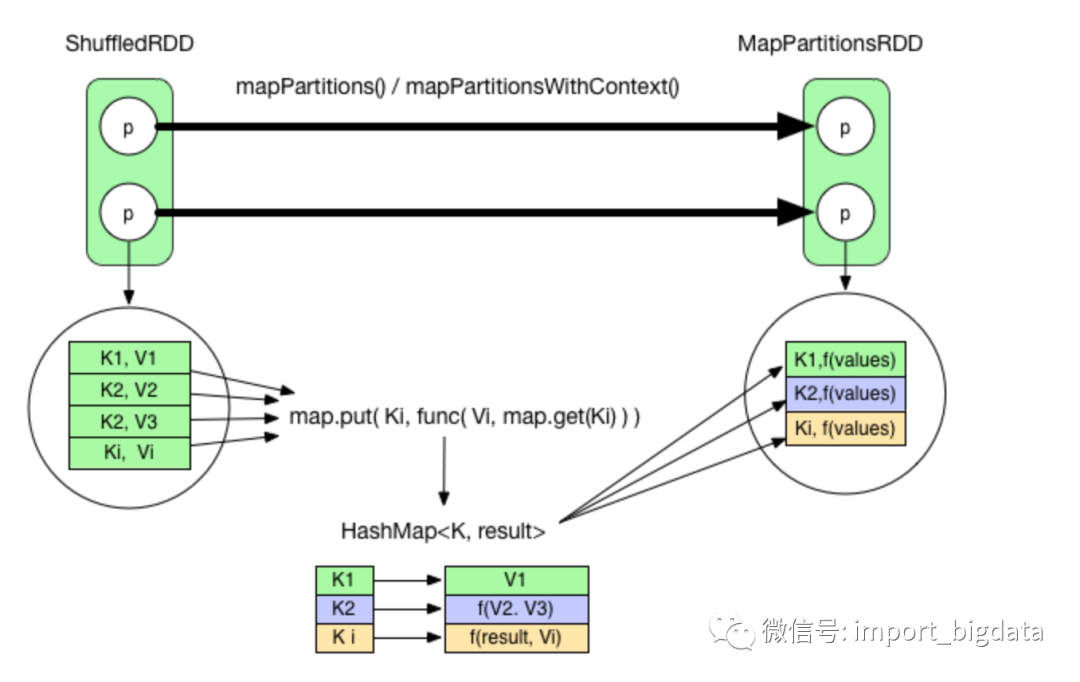

• 边 fetch 边处理还是一次性 fetch 完再处理？边 fetch 边处理。本质上，MapReduce shuffle 阶段就是边 fetch 边使用 combine() 进行处理，只是 combine() 处理的是部分数据。MapReduce 为了让进入 reduce() 的 records 有序，必须等到全部数据都 shuffle-sort 后再开始 reduce()。因为 Spark 不要求 shuffle 后的数据全局有序，因此没必要等到全部数据 shuffle 完成后再处理。那么如何实现边 shuffle 边处理，而且流入的 records 是无序的？答案是使用可以 aggregate 的数据结构，比如 HashMap。每 shuffle 得到（从缓冲的 FileSegment 中 deserialize 出来）一个 \ record，直接将其放进 HashMap 里面。如果该 HashMap 已经存在相应的 Key，那么直接进行 aggregate 也就是 func(hashMap.get(Key), Value)，比如上面 WordCount 例子中的 func 就是 hashMap.get(Key) ＋ Value，并将 func 的结果重新 put(key) 到 HashMap 中去。这个 func 功能上相当于 reduce()，但实际处理数据的方式与 MapReduce reduce() 有差别，差别相当于下面两段程序的差别。

    // MapReduce
    reduce(K key, Iterable<V> values) {
        result = process(key, values)
        return result
    }

    // Spark
    reduce(K key, Iterable<V> values) {
        result = null
        for (V value : values)
            result  = func(result, value)
        return result
    }

  MapReduce 可以在 process 函数里面可以定义任何数据结构，也可以将部分或全部的 values 都 cache 后再进行处理，非常灵活。而 Spark 中的 func 的输入参数是固定的，一个是上一个 record 的处理结果，另一个是当前读入的 record，它们经过 func 处理后的结果被下一个 record 处理时使用。因此一些算法比如求平均数，在 process 里面很好实现，直接sum(values)/values.length，而在 Spark 中 func 可以实现sum(values)，但不好实现/values.length。更多的 func 将会在下面的章节细致分析。

• fetch 来的数据存放到哪里？刚 fetch 来的 FileSegment 存放在 softBuffer 缓冲区，经过处理后的数据放在内存 + 磁盘上。这里我们主要讨论处理后的数据，可以灵活设置这些数据是“只用内存”还是“内存＋磁盘”。如果spark.shuffle.spill = false就只用内存。内存使用的是AppendOnlyMap ，类似 Java 的HashMap，内存＋磁盘使用的是ExternalAppendOnlyMap，如果内存空间不足时，ExternalAppendOnlyMap可以将 \

   records 进行 sort 后 spill 到磁盘上，等到需要它们的时候再进行归并，后面会详解。使用“内存＋磁盘”的一个主要问题就是如何在两者之间取得平衡？在 Hadoop MapReduce 中，默认将 reducer 的 70% 的内存空间用于存放 shuffle 来的数据，等到这个空间利用率达到 66% 的时候就开始 merge-combine()-spill。在 Spark 中，也适用同样的策略，一旦 ExternalAppendOnlyMap 达到一个阈值就开始 spill，具体细节下面会讨论。

• 怎么获得要 fetch 的数据的存放位置？在上一章讨论物理执行图中的 stage 划分的时候，我们强调 “一个 ShuffleMapStage 形成后，会将该 stage 最后一个 final RDD 注册到 MapOutputTrackerMaster.registerShuffle(shuffleId, rdd.partitions.size)，这一步很重要，因为 shuffle 过程需要 MapOutputTrackerMaster 来指示 ShuffleMapTask 输出数据的位置”。因此，reducer 在 shuffle 的时候是要去 driver 里面的 MapOutputTrackerMaster 询问 ShuffleMapTask 输出的数据位置的。每个 ShuffleMapTask 完成时会将 FileSegment 的存储位置信息汇报给 MapOutputTrackerMaster。

典型 transformation() 的 shuffle read

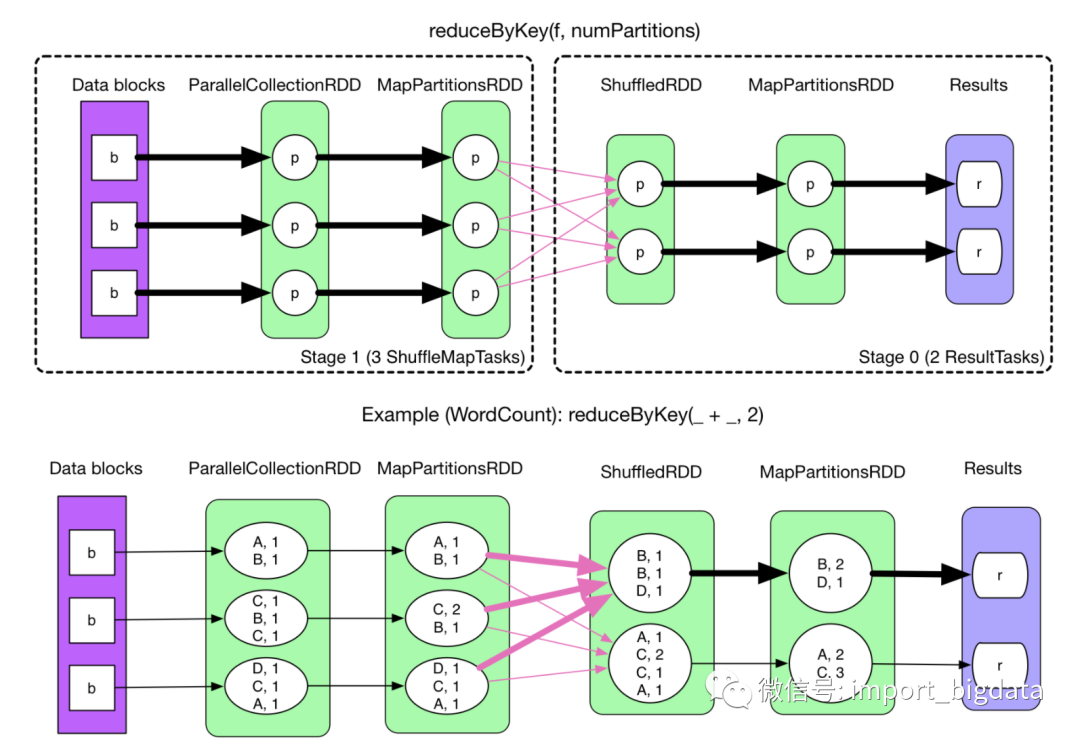

1. reduceByKey(func)

• map 端的区别：map() 没有区别。对于 combine()，MapReduce 先 sort 再 combine()，Spark 直接在 HashMap 上进行 combine()。

• reduce 端区别：MapReduce 的 shuffle 阶段先 fetch 数据，数据量到达一定规模后 combine()，再将剩余数据 merge-sort 后 reduce()，reduce() 非常灵活。Spark 边 fetch 边 reduce()（在 HashMap 上执行 func），因此要求 func 符合 commulative 的特性。

• map 端区别：MapReduce 需要开一个大型环形缓冲区来暂存和排序 map() 的部分输出结果，但 combine() 不需要额外空间（除非用户自己定义）。Spark 需要 HashMap 内存数据结构来进行 combine()，同时输出 records 到磁盘上时也需要一个小的 buffer（bucket）。

• reduce 端区别：MapReduce 需要一部分内存空间来存储 shuffle 过来的数据，combine() 和 reduce() 不需要额外空间，因为它们的输入数据分段有序，只需归并一下就可以得到。在 Spark 中，fetch 时需要 softBuffer，处理数据时如果只使用内存，那么需要 HashMap 来持有处理后的结果。如果使用内存＋磁盘，那么在 HashMap 存放一部分处理后的数据。

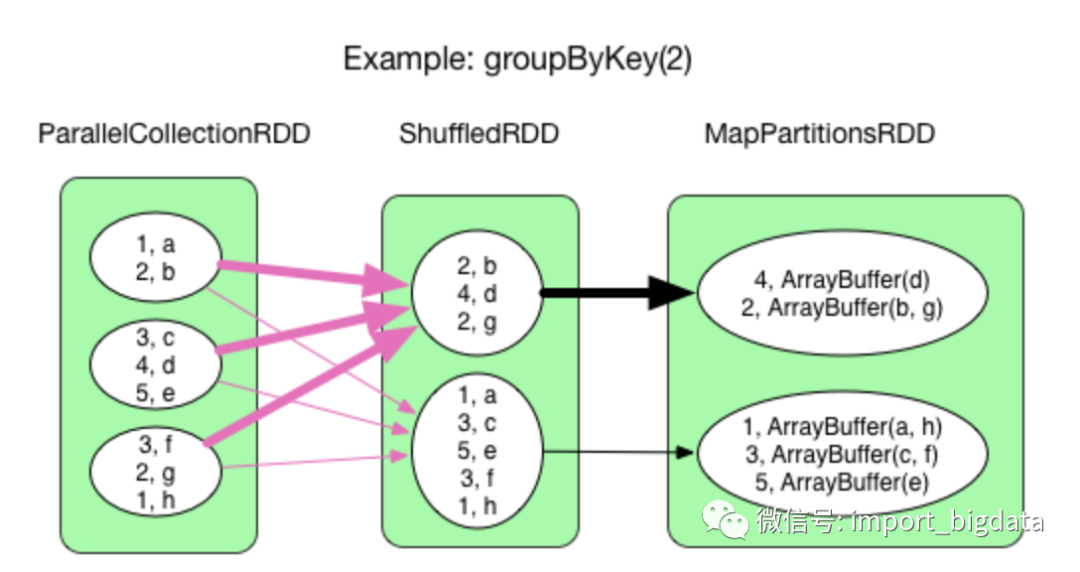

2. groupByKey(numPartitions)

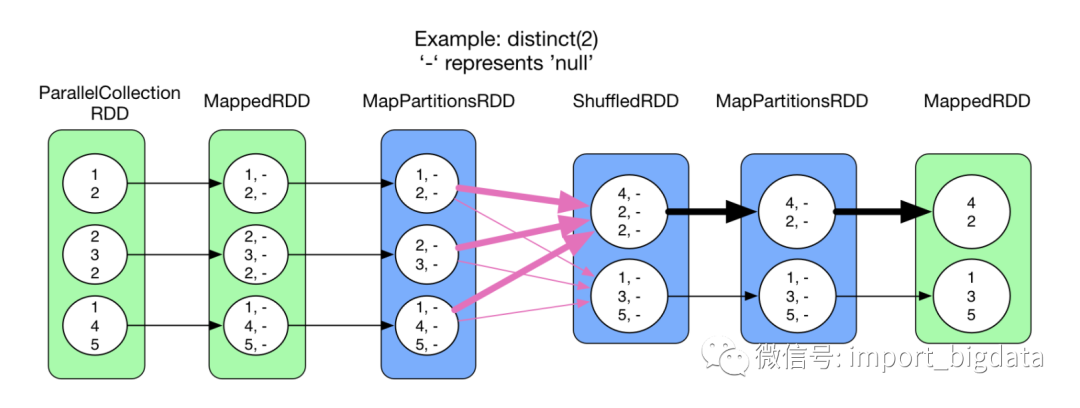

3. distinct(numPartitions)

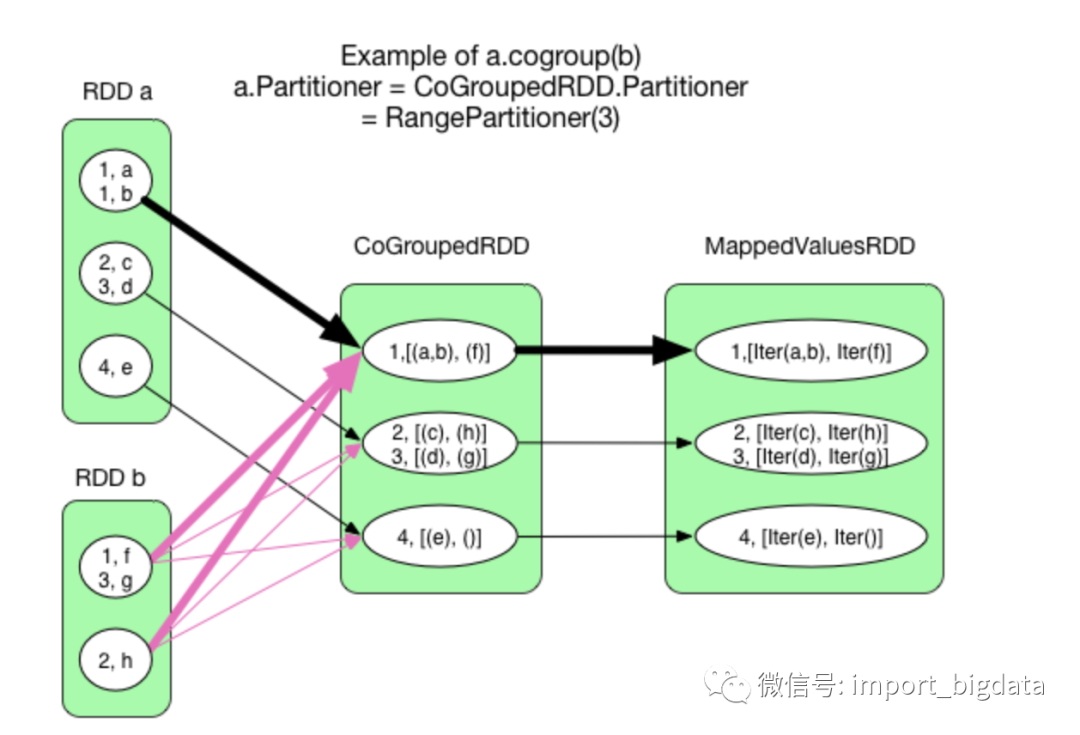

4. cogroup(otherRDD, numPartitions)

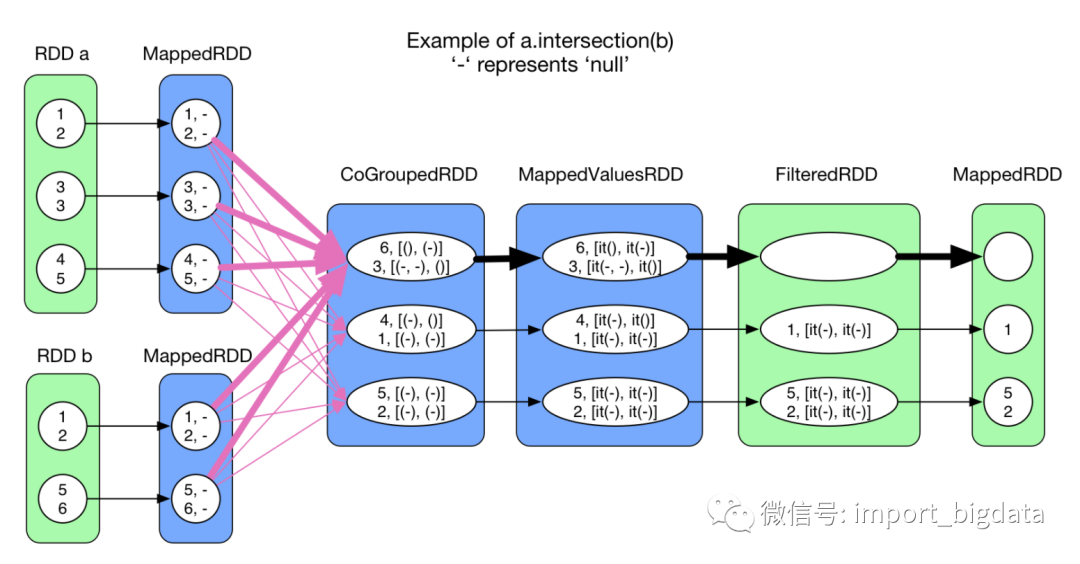

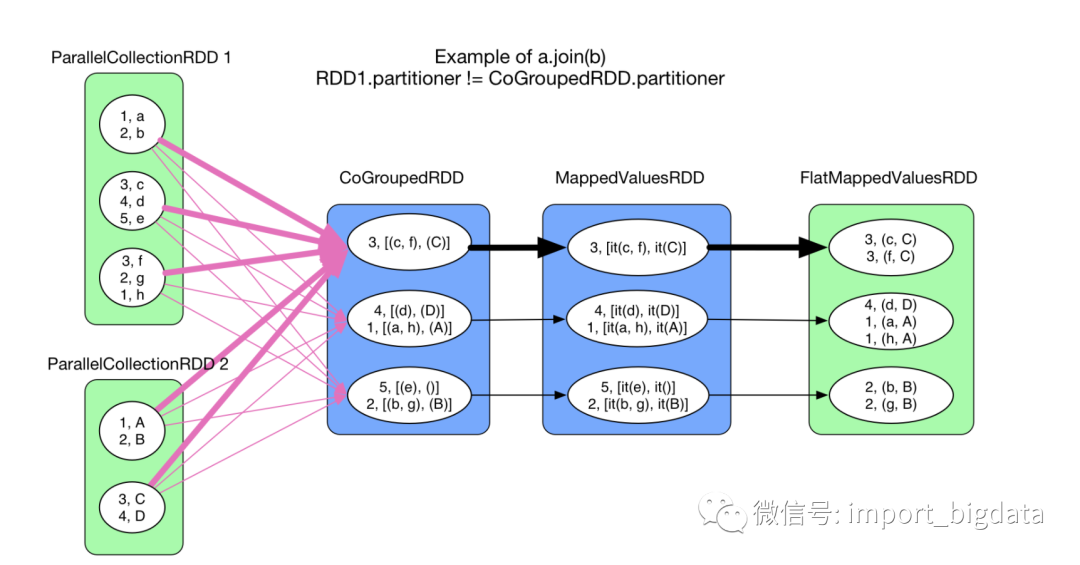

5. intersection(otherRDD) 和 join(otherRDD, numPartitions)

6. sortByKey(ascending, numPartitions)

7. coalesce(numPartitions, shuffle = true)

Shuffle read 中的 HashMap

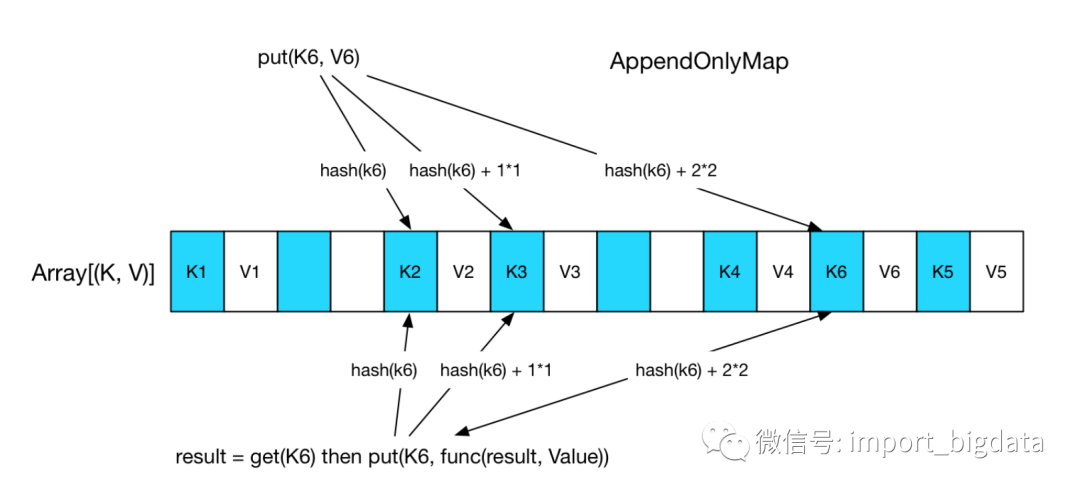

1. AppendOnlyMap

2. ExternalAppendOnlyMap

• 内存剩余空间检测

  与 Hadoop MapReduce 规定 reducer 中 70% 的空间可用于 shuffle-sort 类似，Spark 也规定 executor 中 spark.shuffle.memoryFraction * spark.shuffle.safetyFraction 的空间（默认是0.3 * 0.8）可用于 ExternalOnlyAppendMap。Spark 略保守是不是？更保守的是这 24％ 的空间不是完全用于一个 ExternalOnlyAppendMap 的，而是由在 executor 上同时运行的所有 reducer 共享的。为此，exectuor 专门持有一个 ShuffleMemroyMap: HashMap[threadId, occupiedMemory] 来监控每个 reducer 中 ExternalOnlyAppendMap 占用的内存量。每当 AppendOnlyMap 要扩展时，都会计算 ShuffleMemroyMap 持有的所有 reducer 中的 AppendOnlyMap 已占用的内存 ＋ 扩展后的内存 是会否会大于内存限制，大于就会将 AppendOnlyMap spill 到磁盘。有一点需要注意的是前 1000 个 records 进入 AppendOnlyMap 的时候不会启动是否要 spill 的检查，需要扩展时就直接在内存中扩展。

• AppendOnlyMap 大小估计

  为了获知 AppendOnlyMap 占用的内存空间，可以在每次扩展时都将 AppendOnlyMap reference 的所有 objects 大小都算一遍，然后加和，但这样做非常耗时。所以 Spark 设计了粗略的估算算法，算法时间复杂度是 O(1)，核心思想是利用 AppendOnlyMap 中每次 insert-aggregate record 后 result 的大小变化及一共 insert 的 records 的个数来估算大小，具体见 SizeTrackingAppendOnlyMap 和 SizeEstimator。

• Spill 过程

  与 shuffle write 一样，在 spill records 到磁盘上的时候，会建立一个 buffer 缓冲区，大小仍为 spark.shuffle.file.buffer.kb ，默认是 32KB。另外，由于 serializer 也会分配缓冲区用于序列化和反序列化，所以如果一次 serialize 的 records 过多的话缓冲区会变得很大。Spark 限制每次 serialize 的 records 个数为 spark.shuffle.spill.batchSize，默认是 10000。
