很多小伙伴会用圆环图，来表达指标完成度等类型的数据。

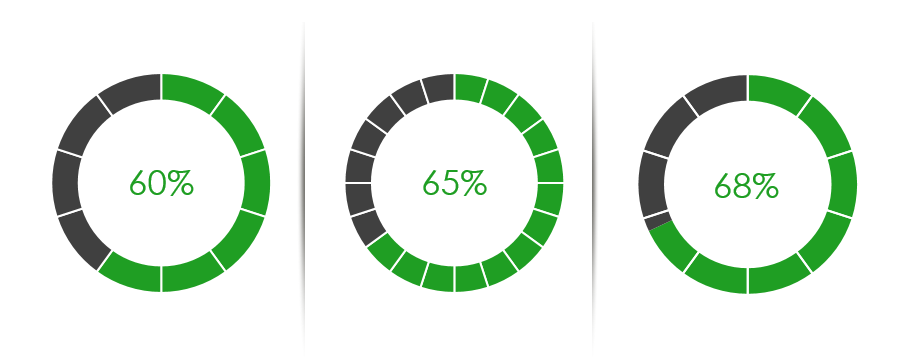

但是，看惯了千篇一律的圆环图之后，下面这种更别致的分段式圆环图，或许会让 Boss 眼前一亮！

想要做出这样的分段式圆环图，基本套路是：

把一个圆环，均分为数个大小相同的扇形段；

然后，按所需比例对扇区填充主色，剩余部分填充灰色，以此来达到最终效果。

而在实际操作当中，根据不同的数据情况，通常有三种变化~

当数据是 10% 的倍数时，例如 60%，我们可以将圆环均分为 10 段，每一段代表 10%，因此 60% 需着色 6 个扇区。

当数据是 5% 的倍数时，例如 65%，我们就可以将圆环均分为 20 段，每一段代表 5%，65% 需着色 13 个扇区。

这两种情况处理起来都相对比较简单，我们以第一种情况为例，来看一下具体的制作过程：

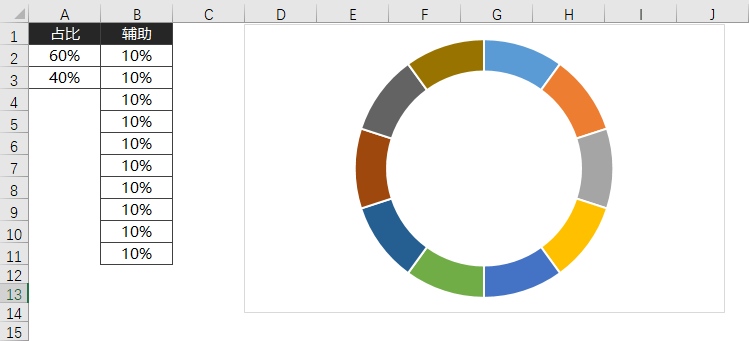

❶ 设计 10 个一组的辅助数据，每个数据大小都是 10%，选中辅助列数据，插入圆环图。

❷ 依次选中 6 个扇区，【形状填充】为绿色，其余 4 个扇区为灰色；或先将所有扇区填充绿色，再将其中 4 个填充灰色。

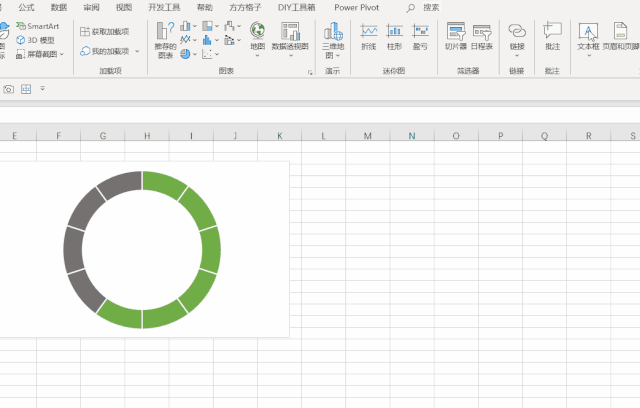

❸ 为了在圆环中央显示出具体的百分比指标数值，可以插入一个【文本框】，然后通过公式 =A2 链接到表格当中的具体数值。

如果数据不是 10 或 5 的倍数，比如 68%，那要怎么样设计分段数呢？

Come on，不卖关子，来看问题怎么解决。

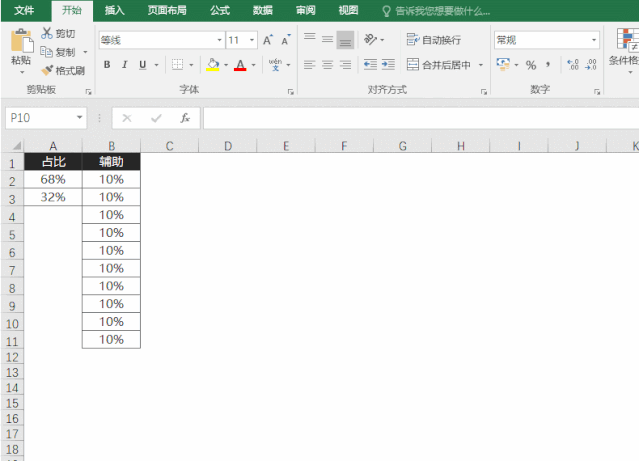

❶ 还是使用 10 个 10% 的数值作为辅助数据。

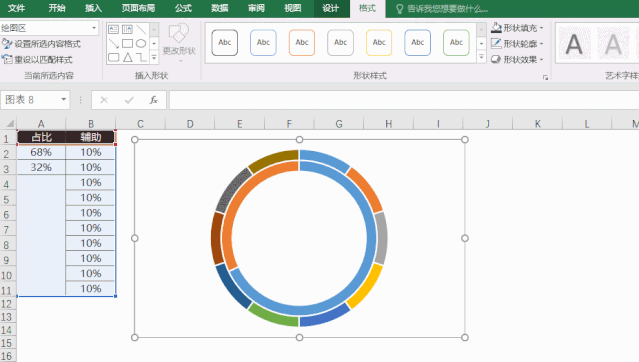

但，这次在创建圆环图时，要同时选中包含了 68% 和 32% 的真实指标数据，以及刚刚添加的辅助数据，这样才能生成两层圆环。

内层圆环包含两段，分别是指标完成度 68% 和代表未完成部分的 32%，而外层圆环就是由 10 个辅助数据，生成的 10 段扇形。

❷ 将内层圆环当中代表 68% 的那部分，填充为绿色，代表 32% 部分填充为灰色，线条边框设置为无色。

❸ 将外层全部填充为无色，线条边框为白色。

为看清楚效果，我们暂将背景设置为灰色。

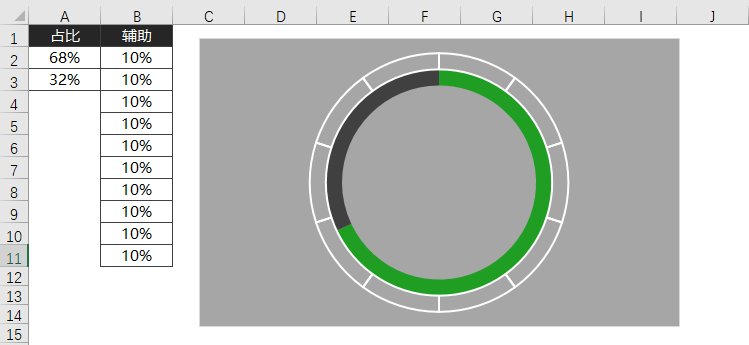

经过上面的操作，我们可以得到下面这样两个圆环的组合图：

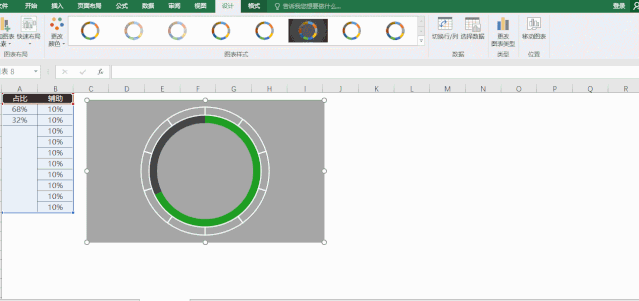

❹ 接下来，选中外层圆环，在【设计】菜单中打开【更改图表类型】，将「辅助」系列勾选为【次坐标】。

使用了次坐标轴之后，两层圆环就会叠加显示在一起，得到我们最终的效果。

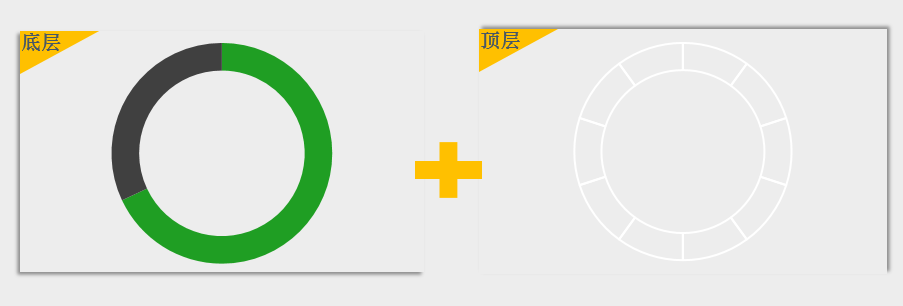

所以，外层的辅助圆环，实际上起到了绘制一个边框的作用，你 Get 到设计意图了吗？

是不是很巧妙！

小小总结一下：

适用场景：展现单个百分比数据。

制作技巧：数据是 5% 或 10% 的倍数时，使用分段填色法；其他情况使用组合边框法。
