大家好，我是爱用 Excel 图表管理仓库的大叔 Mr 赵~

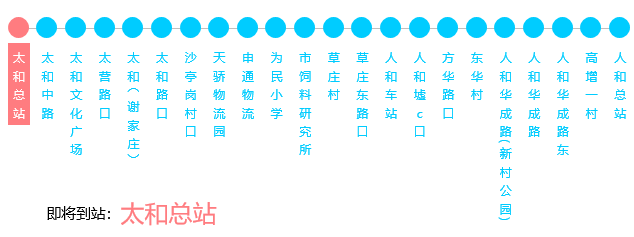

前几天，我在公交车上看到一块带有动态图文的显示屏，它能随着路线的行进，用不同的颜色动态显示公交车运行情况。
出于对图表的热爱，我用 Excel 仿制了一个这样的动态图表。
已行进的站名（灰色）、即将到站的站名（红色），还未到的站名（蓝色）
是不是看起来效果还不错~
其实这种按条件显示不同颜色站名的图表，最核心的地方就是先要生成不同的数据系列，然后再对各系列元素设置颜色。

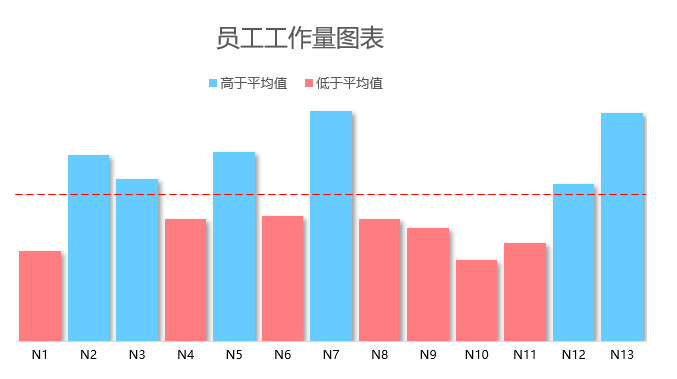

按照这个思路我们还可以作出自动变色的柱形图：
高于平均值的柱形为蓝色，低于平均值用红色，这样我们就能一目了然对比每位员工的工作量情况。
今天，我就和大家一起分享这两种图表的制作方法。
图一制作步骤
❶ 首先在 Excel 中插入一个控件滚动条。
单击菜单栏，找到【开发工具】选项，【插入】表单控件，选择【滚动条】。
如图所示，拖动鼠标，添加滚动条，右键-【设置控件格式】，单元格链接选择 I2。
PS. 没有【开发工具】选项卡，可以在【文件】-【选项】-【自定义功能区】找到并添加。

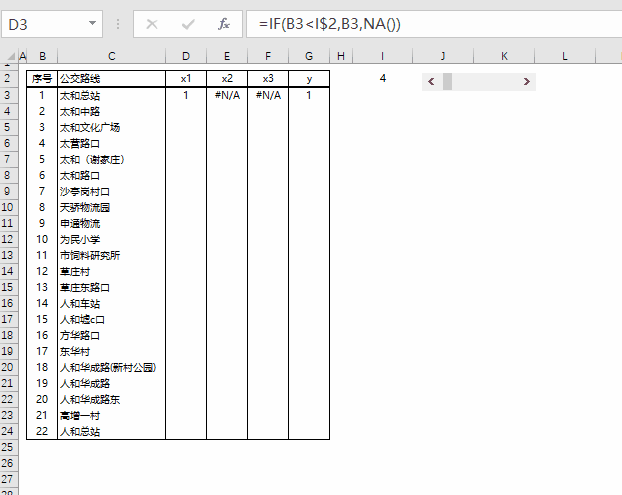

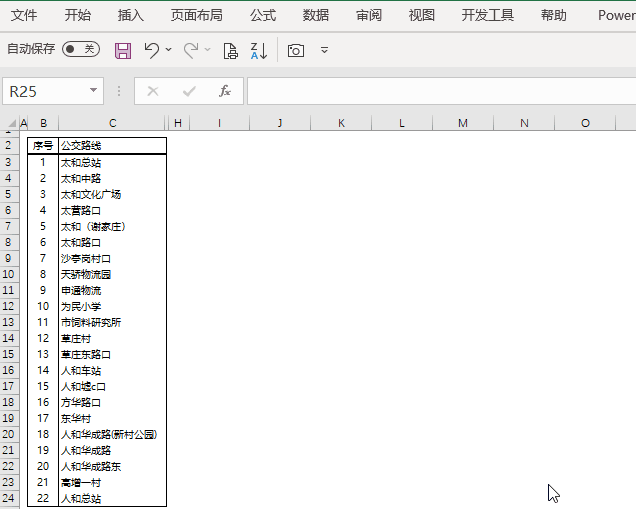

❷ 然后根据路线构造作图数据。
在 D3 单元格输入公式：
=IF(B3<I$2,B3,NA())
在 E3 单元格输入公式：
=IF(B3=I$2,B3,NA())
在 F3 单元格输入公式：
=IF(B3>I$2,B3,NA())
公式含义很简单，这里我就不过多解释了。
然后在 G3 单元格输入 1，选中单元格区域「D3:G3」下拉填充:
通过公式，对源数据判断，返回不同系列的作图数据。
❸ 根据作图数据添加 3 组散点图系列。

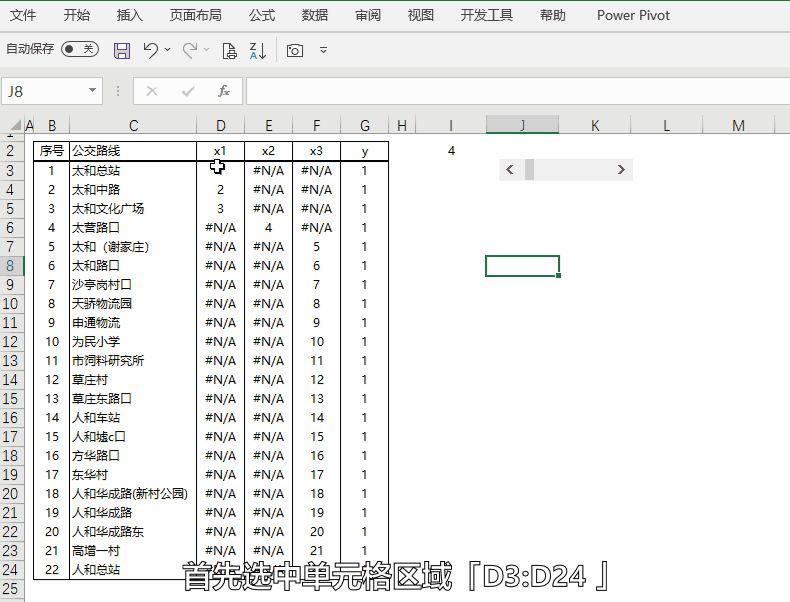

① 首先选中单元格区域「D3:D24 」，按住【Ctrl】键，选中「G3:G24」插入散点图；
② 然后单击图表任意位置 - 右键 - 选择数据 - 添加 - X 轴系列值：选择单元格区域「D3:D24 」，Y 轴系列值：选择单元格区域「G3:G24 」;
③ 再次单击【添加】- X 轴系列值：选择单元格区域「E3:E24 」，Y 轴系列值：选择单元格区域「G3:G24 」。
❹ 设置圆形标记和添加站名标签。
单击系列 1 - 右键 - 设置数据系列格式 - 标记选项大小为 16，填充颜色为灰色，边框选择无线条。
右键 - 【添加数据标签】- 再次右键 - 【设置数据标签格式】 - 勾选单元格中的值，选择区域「C3:C24 」，取消勾选「Y 值」- 标签位置：靠下 ；
在文本选项中文本填充设置为灰色，文字方向选择：竖排。
同理，用同样的操作方法，分别设置数据系列 2 和系列 3 的标记和添加文本标签后。

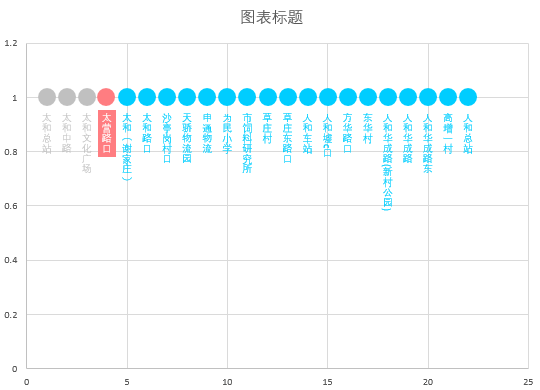

最后效果如下图：

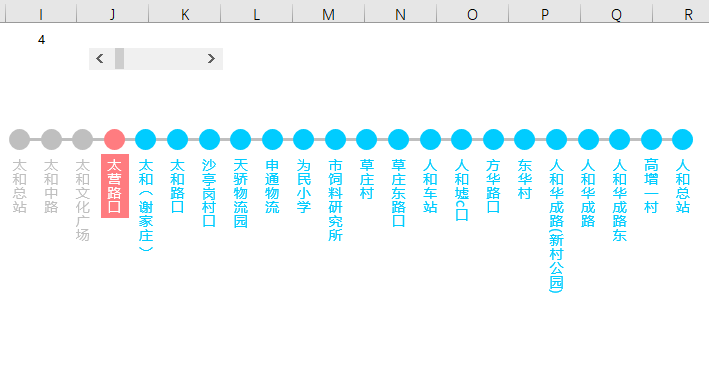

❺ 删除网格线，坐标轴，图表标题之后，我们就可以边点滚动条，边看效果啦！
图 2 制作方法

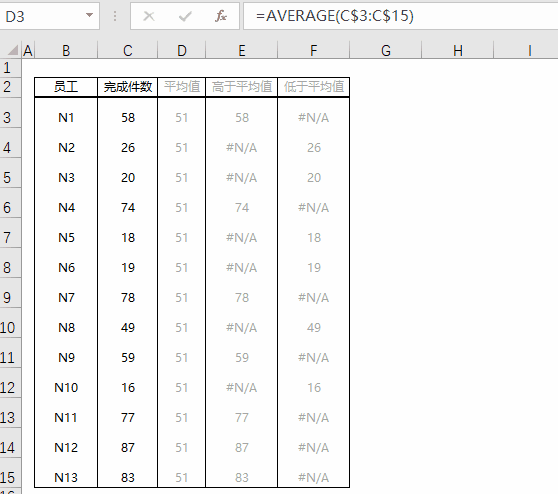

❶ 根据数据源，使用函数判断数据区间。
在 D3 单元格输入公式：
=AVERAGE(C$3:C$15)
在 E3 单元格输入公式：
=IF(C3>=D3,C3,NA())
在 F3 单元格输入公式：
=IF(C3<D3,C3,NA())

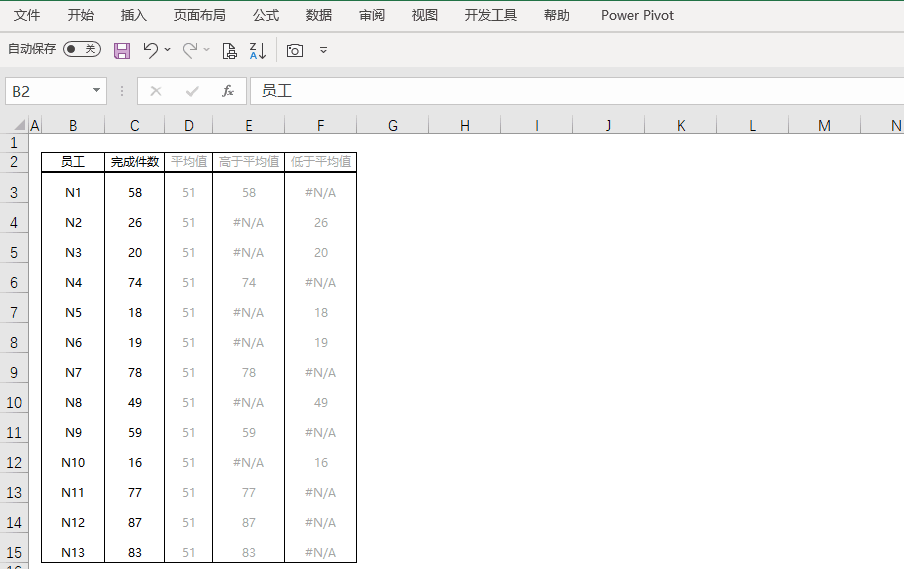

❷ 然后选中 B 列，D 至 F 列插入堆积柱形图 - 将平均值系列图表类型改为折线图。
❸ 最后再做一下简单的设置修改，自动变色的柱形图就搞定啦！
总结
❶ 要使图表显示不同的颜色，我们首先需要创造一个判断的条件。
如动态显示站名的图表，是插入了一个滚动条，以链接的单元格的值作为条件；
自动变色的柱形图是以平均值作为条件。
❷ 然后用 IF 函数以这个条件分别对数据源判断，写出公式生成作图数据；
❸ 插入图表，生成不同的数据系列；
❹ 最后分别对各系列的颜色格式设置。
各位小伙伴，用不同颜色显示的图表，你学会了吗？
