Hi，我是偏爱函数公式，爱用 Excel 图表管理仓库的大叔 Mr 赵~

早前有小伙伴在 Excel 学习群里提过这样一个问题：

如何将下面的数据做成图表，既能展示 ABC 各大类的占比，又能把小类甲乙丙在 A 中的占比体现出来？

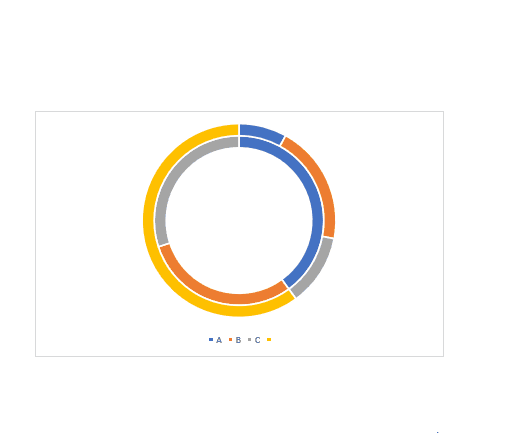

我当时用了两个圆环图，表明了它们之间的关系。

说来有些惭愧，当时就有小伙伴看出了一些问题，甚至戏称这个图为「头盔图」，让我一直「耿耿于怀」。

究其原因，可能是「头」太大的缘故，导致主次也不够分明。

于是对图表再次做了修改，喏！就是下图这样的～

看起来是不是好了许多。

这种图表适合体现数据的百分比结构，例如数据中有分类、或者是数量较小的百分比，可将分类或较小数据放到外侧的圆环图，体现细分数据的百分比。

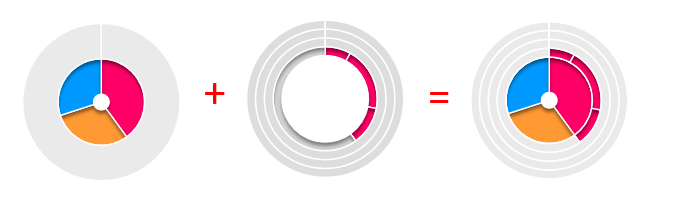

制作这个图表主要思路是，由主坐标轴的 2 个圆环图和次坐轴的 4 个圆环图叠加而成，然后将辅助的占位部分（如下图灰色部分）的颜色设置成无色。

下面我就来简单说说，这种图表的制作步骤：

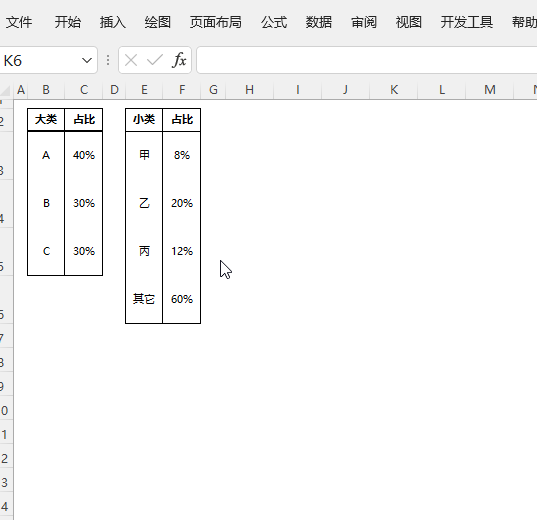

❶ 首先根据原数据，整理出作图数据。

需要说明的是 F 列的占比是用小类甲乙丙的百分比（20%、50%、30%）分别乘以 A 的占比得到的作图数据。

比如 F3 单元格的 8%是由 40%*20%计算得来。另外小类里的「其它」的作用是为了作图占位。

❷ 选中单元格区域「B2:C5」 - 打开【插入】选项卡 -找到饼图图标并单击 - 选择【圆环图】。

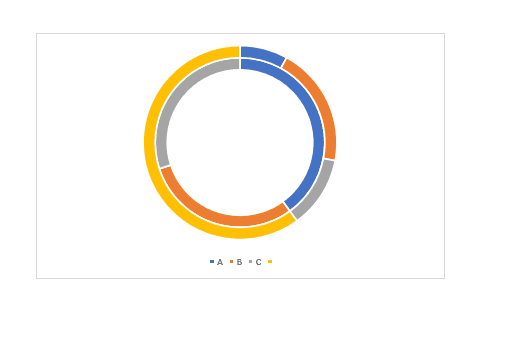

❸ 选中区域「E2:F6」- 按快捷键【CTRL+C】复制 -  再选中图表 - 按快捷键【CTRL+V】粘贴。

❹ 为了后面设置的方便，我们将这两个系列名称分别重新命名为，大类和小类。

选中图表 - 【右键 】- 【选择数据】 -  【编辑】 - 修改系列名称。

PS. 注意「大类」、「小类」的命名不要弄反了。

❺ 然后以系列值为 1，添加 4 个系列，分别命名为「大类占位」，「小类占位 1」、「小类占位 2」、「小类占位 3」。

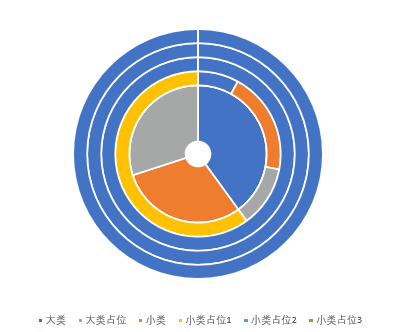

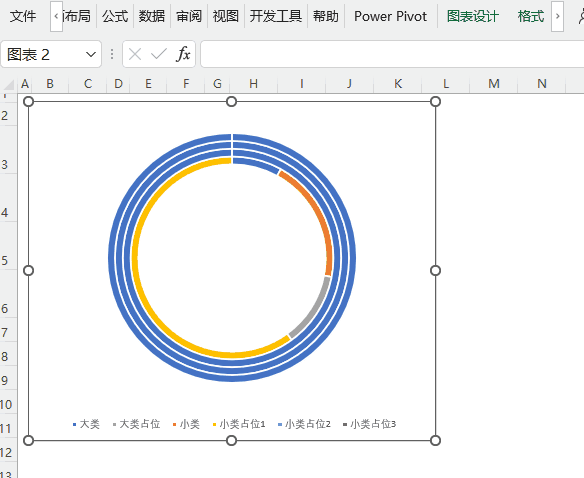

这个时候就有 6 个圆环图在图表中：

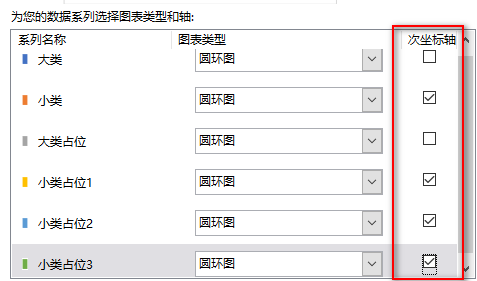

❻ 选中图表中的任一系列 - 右键 - 【更改系列图表类型】 - 将「小类」、「小类占位 1」、「小类占位 2」、「小类占位 3」这四个系列都勾选【次坐标轴】。

❼ 选中系列「大类」，在【圆环图圆环大小】设置为 10%，然后选中系列「小类」，【圆环图圆环大小】设置为 55%。

得到的效果如下图所示：

❽ 把图表中所有辅助系列（占位系列）的颜色全部设置为无：

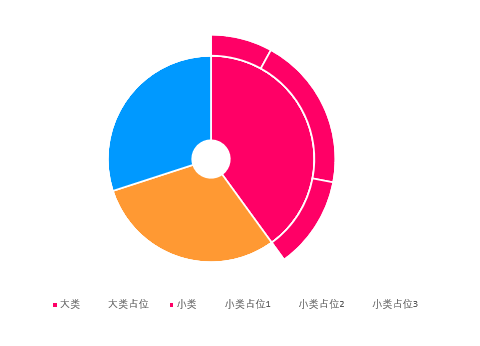

最终得到的效果如下图所示：

重新组配各个系列的颜色，删除图例等。

为了让图表更有立体感，我们可以将数据系列格式添加阴影。

❾ 最后添加标签，设置字体颜色，效果如下图。

写在最后：

这种头盔图适合展示多个类别数据，以及其中某个指定类别的子分类占比情况。

在展示数据中有包含或者是隶属关系时使用。

通过改造作图数据，利用主次坐标轴添加占位系列，使子类部分的圆环图变细。
