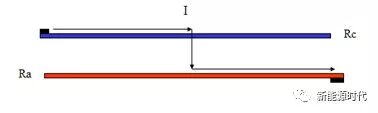

锂电池极耳设计公式计算

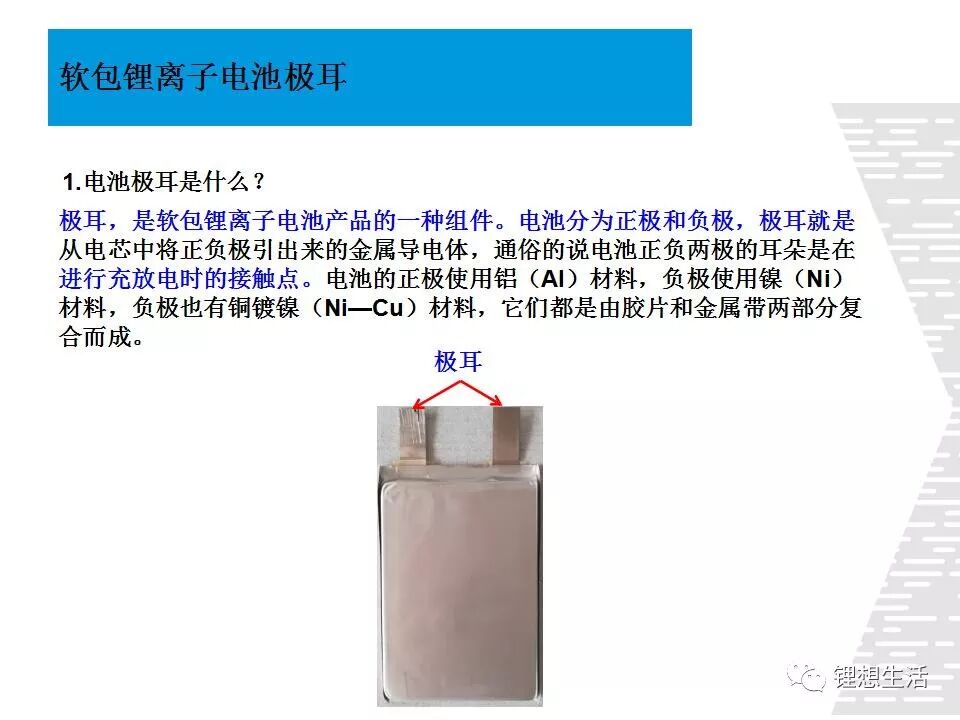

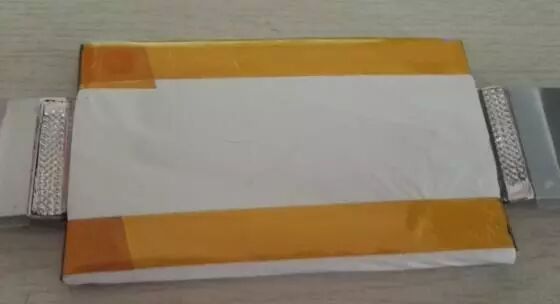

1.电池极耳是什么？

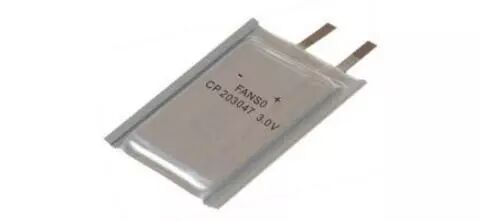

极耳，是软包锂离子电池产品的一种组件。电池分为正极和负极，极耳就是从电芯中将正负极引出来的金属导电体，通俗的说电池正负两极的耳朵是在进行充放电时的接触点。电池的正极使用铝（Al）材料，负极使用镍（Ni）材料，负极也有铜镀镍（Ni—Cu）材料，它们都是由胶片和金属带两部分复合而成。

2.极耳的分类

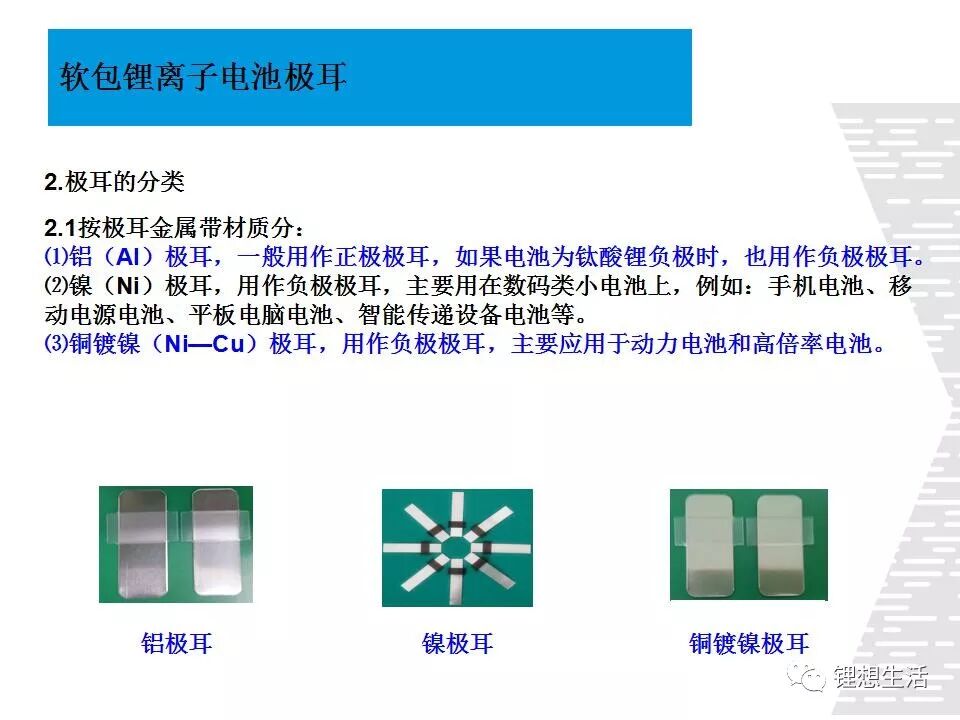

2.1按极耳金属带材质分：

⑴铝（Al）极耳，一般用作正极极耳，如果电池为钛酸锂负极时，也用作负极极耳。

⑵镍（Ni）极耳，用作负极极耳，主要用在数码类小电池上，例如：手机电池、移动电源电池、平板电脑电池、智能传递设备电池等。

⑶铜镀镍（Ni—Cu）极耳，用作负极极耳，主要应用于动力电池和高倍率电池。

2.2 按照极耳胶来分（国内市场）：

⑴黑胶极耳，一般用在中低端数码类小电池上。

⑵黄胶极耳，一般用在中低端动力电池和高倍率电池上。

⑶白胶极耳 ，一般用在高端数码电池、动力电池和高倍率电池上。

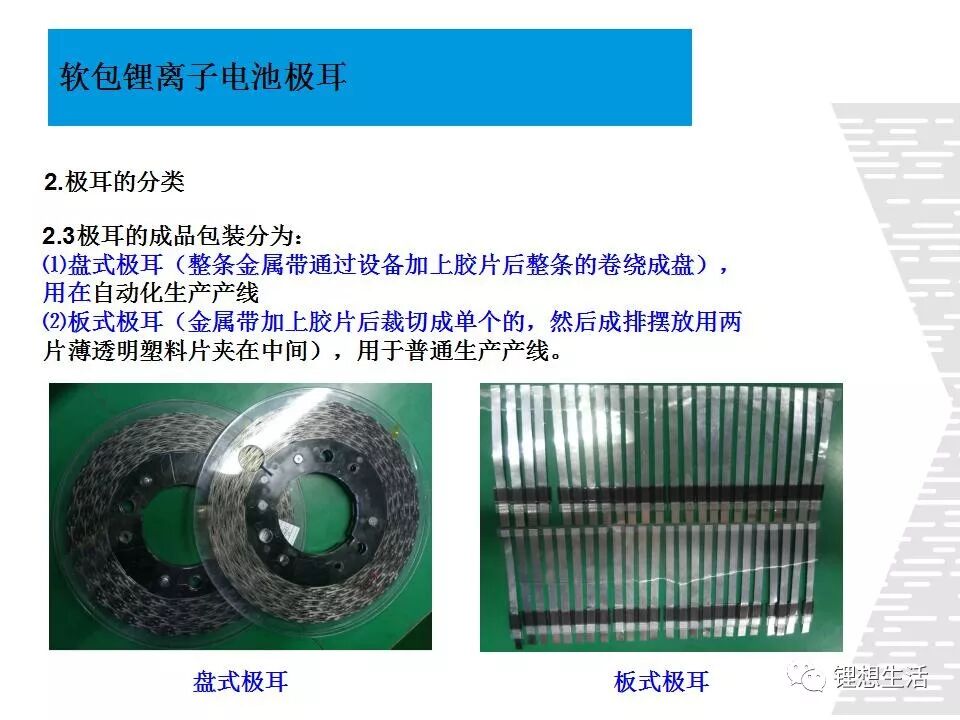

2.3极耳的成品包装分为：

⑴盘式极耳（整条金属带通过设备加上胶片后整条的卷绕成盘），用在自动化生产产线

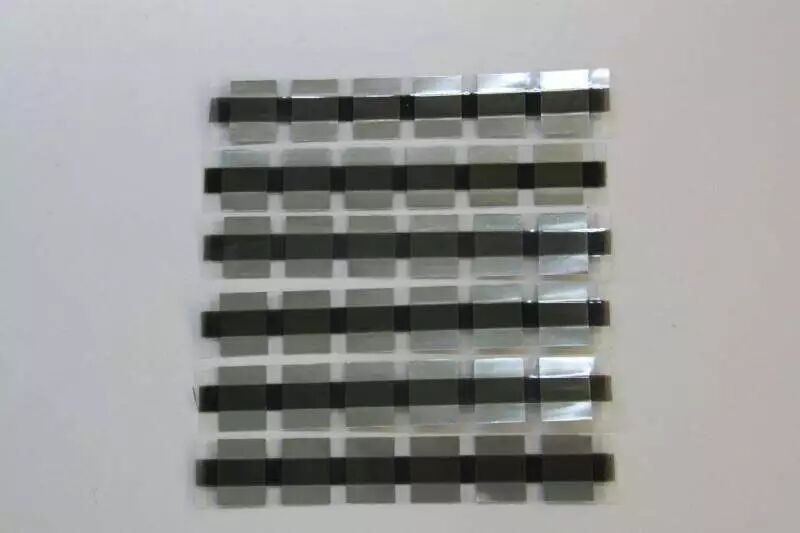

⑵板式极耳（金属带加上胶片后裁切成单个的，然后成排摆放用两片薄透明塑料片夹在中间），用于普通生产产线。

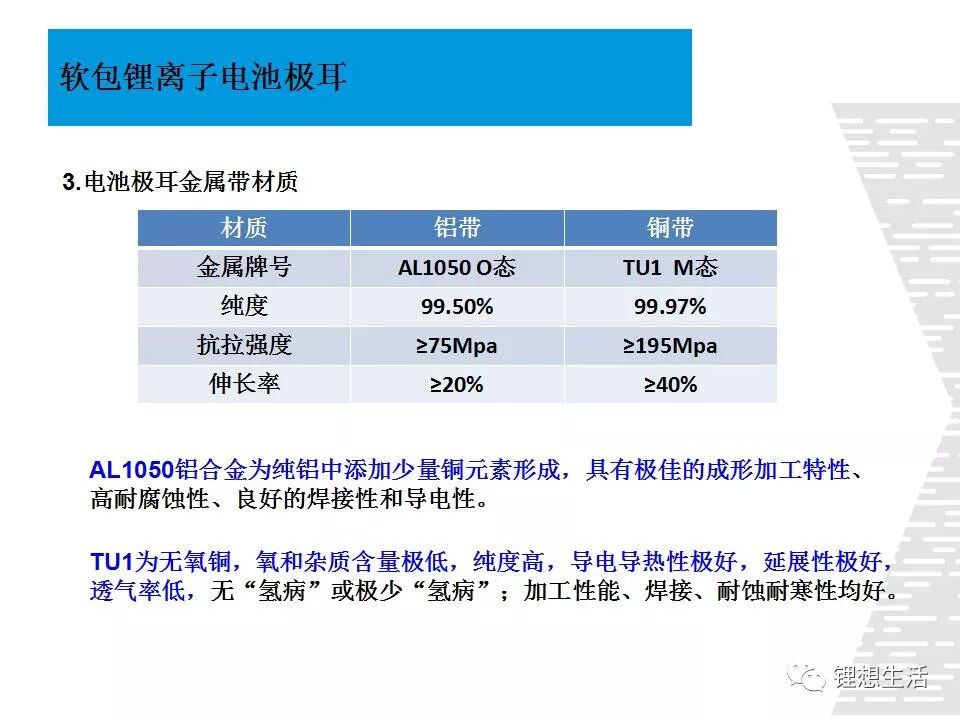

3.电池极耳金属带材质

AL1050铝合金为纯铝中添加少量铜元素形成，具有极佳的成形加工特性、高耐腐蚀性、良好的焊接性和导电性。

TU1为无氧铜，氧和杂质含量极低，纯度高，导电导热性极好，延展性极好，透气率低，无“氢病”或极少“氢病”；加工性能、焊接、耐蚀耐寒性均好。

4.各种品牌极耳胶结构与性质

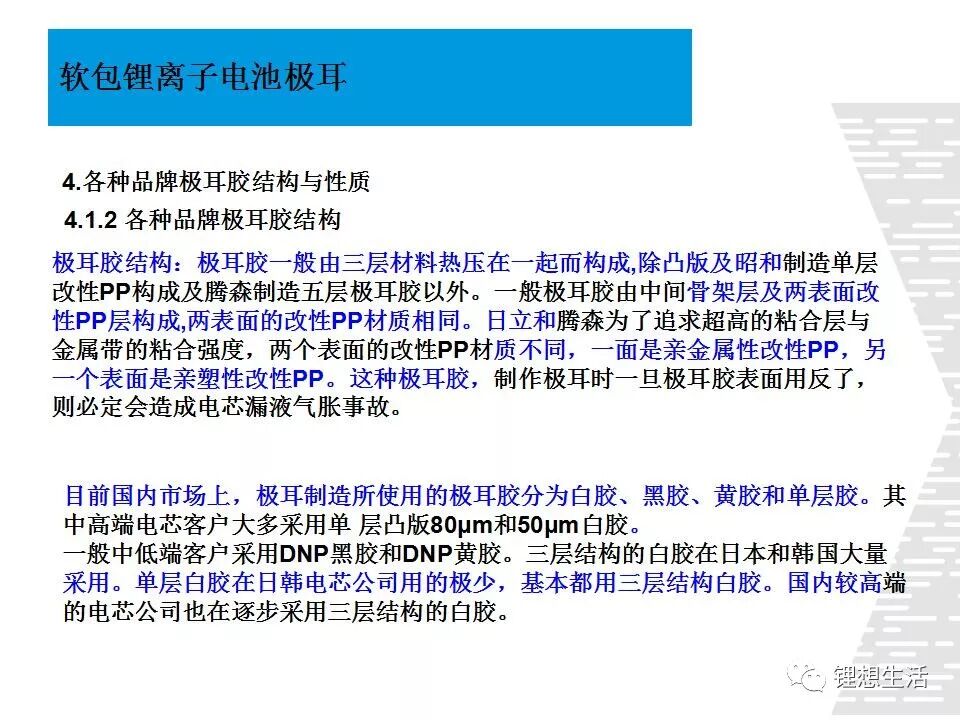

4.1. 各种品牌极耳胶结构

目前极耳胶都是从日本进口而来，极耳胶生产技术难点是：PP材料的分子量要控制在一个比较窄的范围内，目前国内的技术生产出的PP胶达不到要求。

极耳胶结构：极耳胶一般由三层材料热压在一起而构成,除凸版及昭和制造单层改性PP构成及腾森制造五层极耳胶以外。一般极耳胶由中间骨架层及两表面改性PP层构成,两表面的改性PP材质相同。日立和腾森为了追求超高的粘合层与金属带的粘合强度，两个表面的改性PP材质不同，一面是亲金属性改性PP，另一个表面是亲塑性改性PP。这种极耳胶，制作极耳时一旦极耳胶表面用反了，则必定会造成电芯漏液气胀事故。

目前国内市场上，极耳制造所使用的极耳胶分为白胶、黑胶、黄胶和单层胶。其中高端电芯客户大多采用单 层凸版80μm和50μm白胶。一般中低端客户采用DNP黑胶和DNP黄胶。三层结构的白胶在日本和韩国大量采用。单层白胶在日韩电芯公司用的极少，基本都用三层结构白胶。国内较高端的电芯公司也在逐步采用三层结构的白胶。

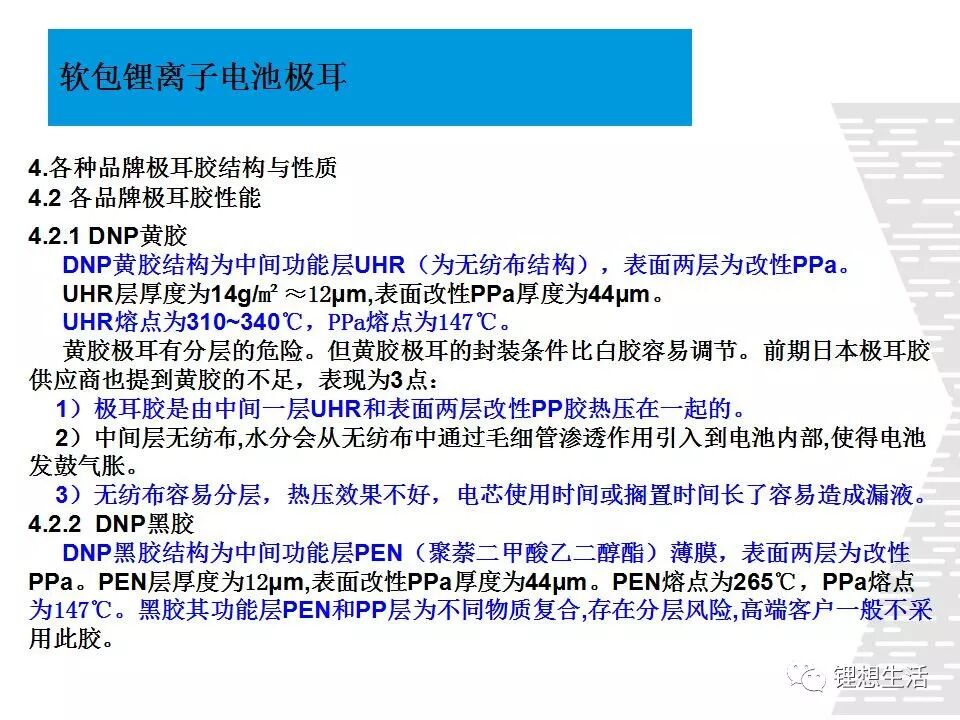

4.2 各品牌极耳胶性能

DNP黄胶结构为中间功能层UHR（为无纺布结构），表面两层为改性PPa。

UHR层厚度为14g/m²≈12μm,表面改性PPa厚度为44μm。

UHR熔点为310~340℃，PPa熔点为147℃。

黄胶极耳有分层的危险。但黄胶极耳的封装条件比白胶容易调节。前期日本极耳胶供应商也提到黄胶的不足，表现为3点：

1）极耳胶是由中间一层UHR和表面两层改性PP胶热压在一起的。

2）中间层无纺布,水分会从无纺布中通过毛细管渗透作用引入到电池内部,使得电池发鼓气胀。

3）无纺布容易分层，热压效果不好，电芯使用时间或搁置时间长了容易造成漏液。

DNP黑胶结构为中间功能层PEN（聚萘二甲酸乙二醇酯）薄膜，表面两层为改性PPa。PEN层厚度为12μm,表面改性PPa厚度为44μm。PEN熔点为265℃，PPa熔点为147℃。黑胶其功能层PEN和PP层为不同物质复合,存在分层风险,高端客户一般不采用此胶。

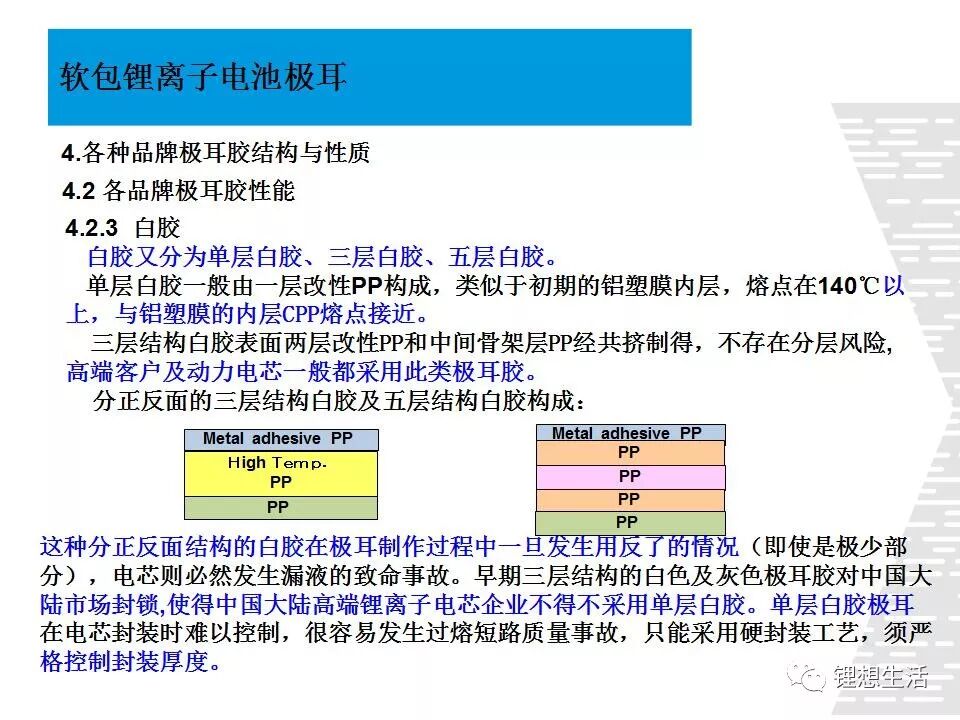

白胶

白胶又分为单层白胶、三层白胶、五层白胶。

单层白胶一般由一层改性PP构成，类似于初期的铝塑膜内层，熔点在140℃以上，与铝塑膜的内层CPP熔点接近。

三层结构白胶表面两层改性PP和中间骨架层PP经共挤制得，不存在分层风险,高端客户及动力电芯一般都采用此类极耳胶。

5.各种极耳胶性能比较

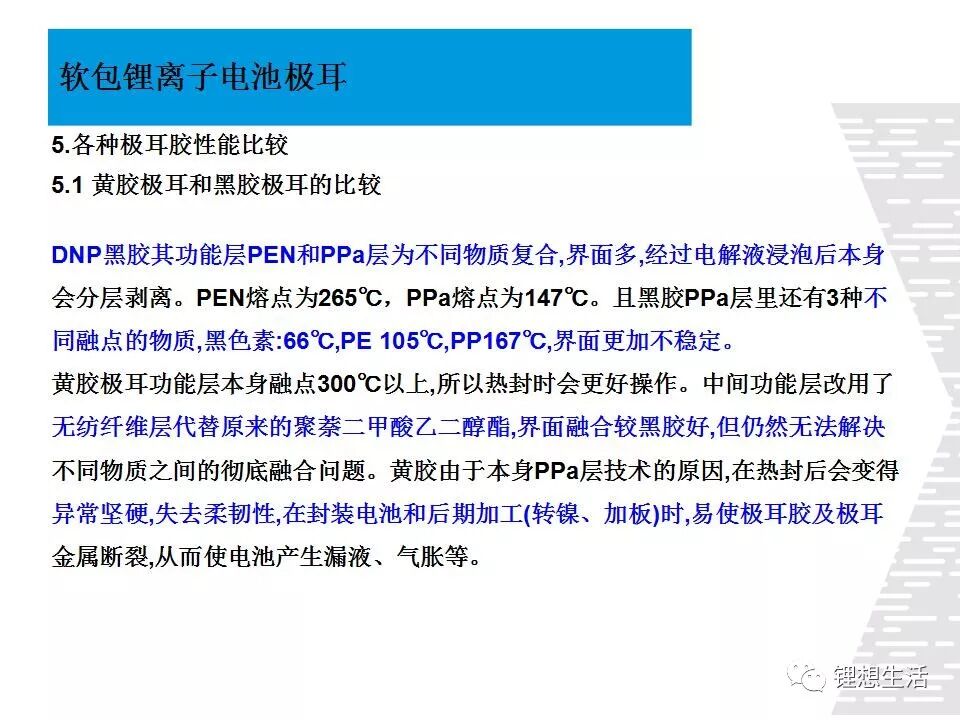

5.1 黄胶极耳和黑胶极耳的比较

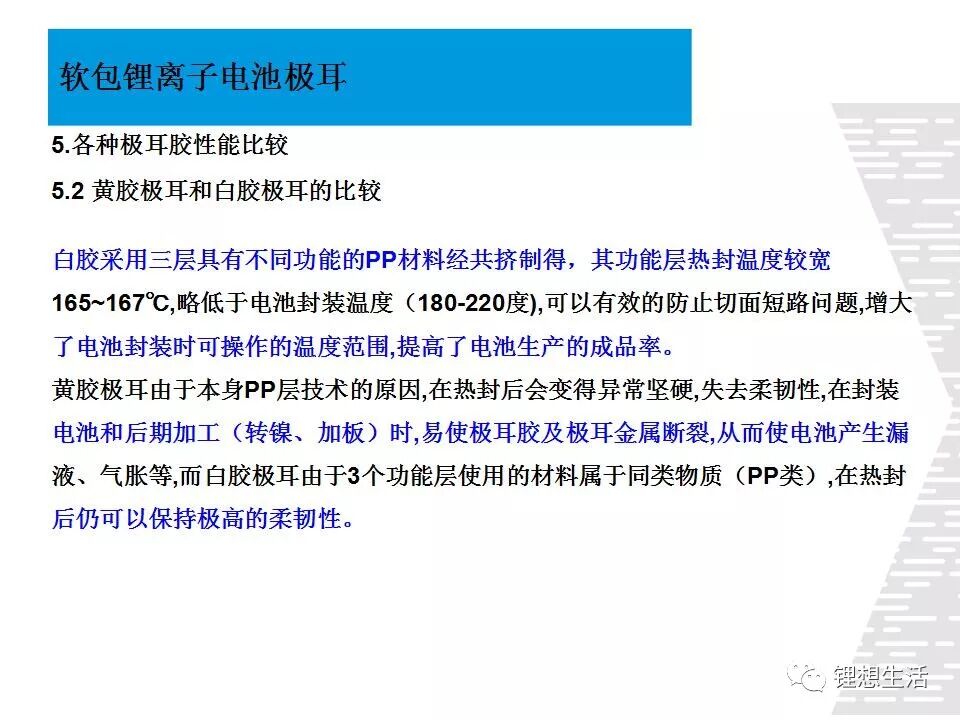

5.2 黄胶极耳和白胶极耳的比较

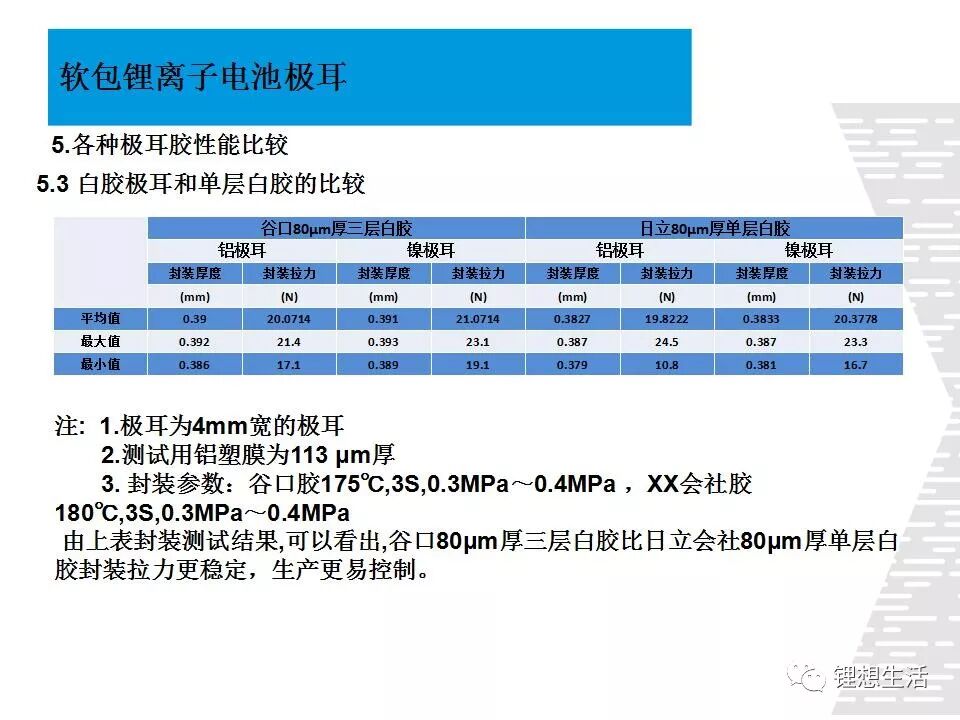

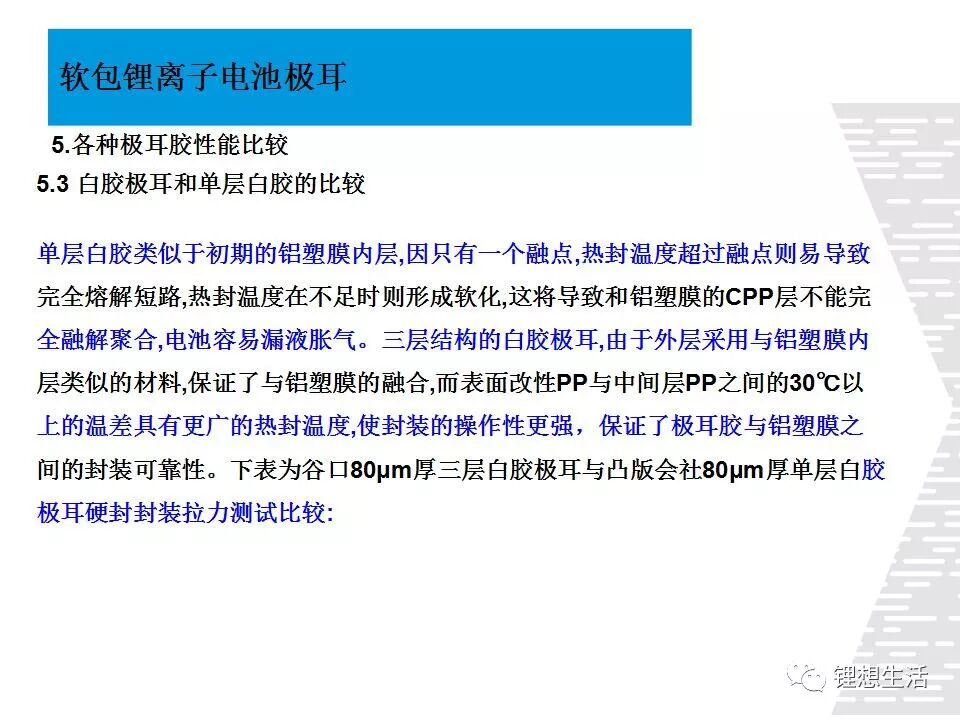

5.3 白胶极耳和单层白胶的比较

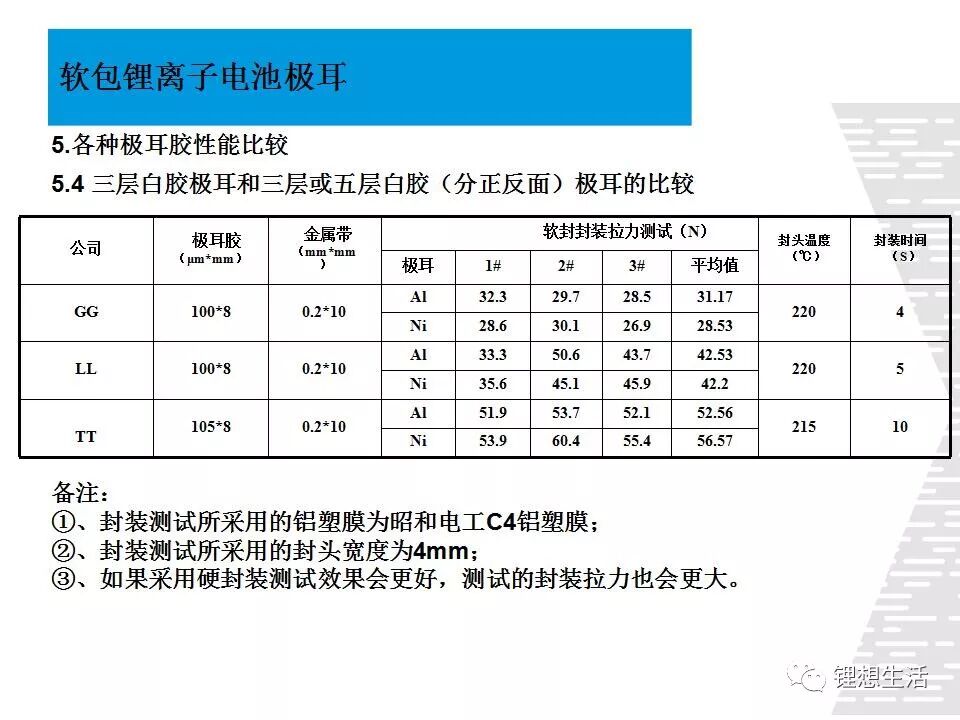

5.4 三层白胶极耳和三层或五层白胶（分正反面）极耳的比较

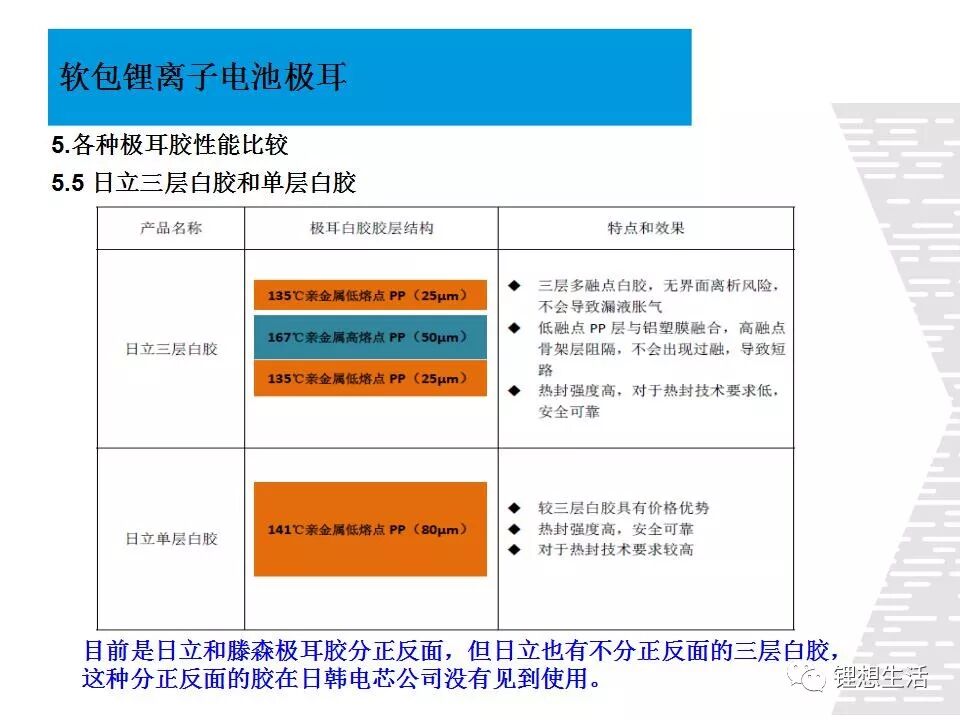

5.5 日立三层白胶和单层白胶

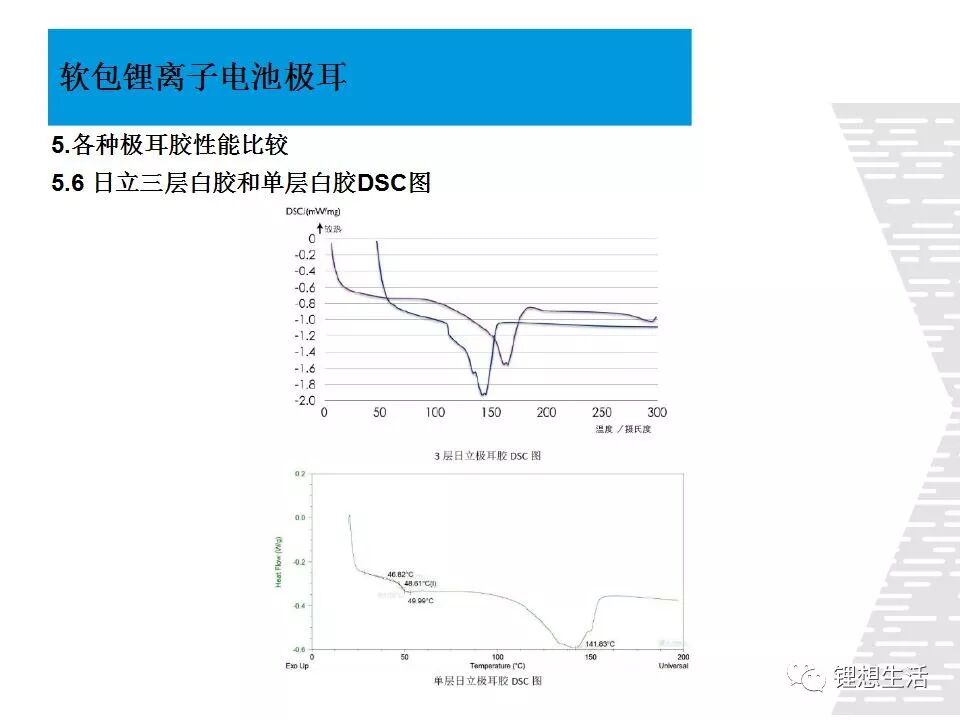

5.6 日立三层白胶和单层白胶DSC图

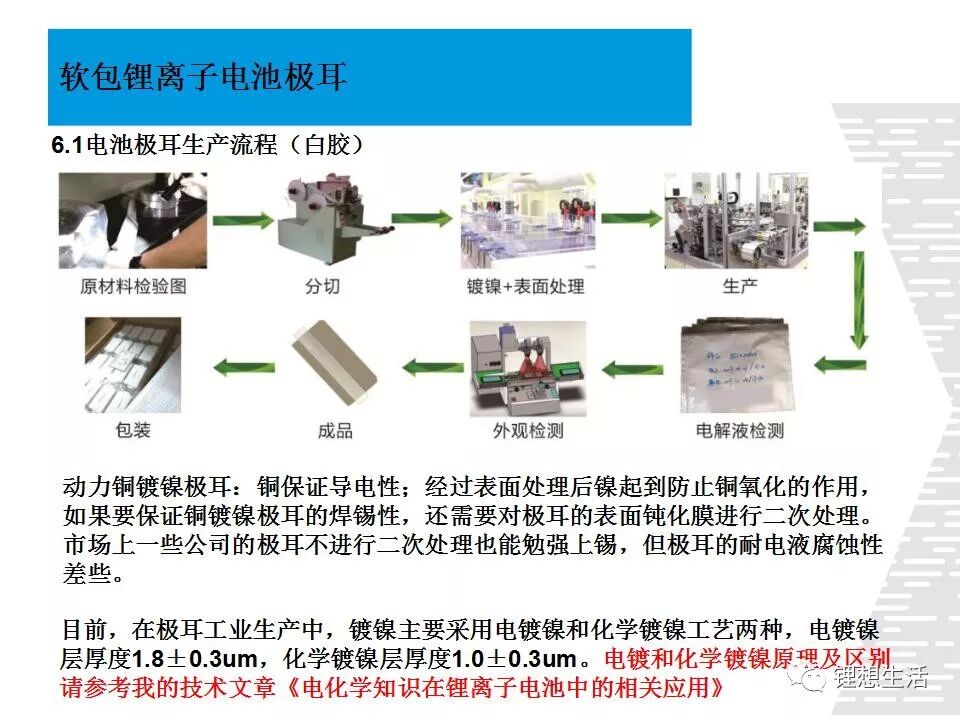

6.1 电池极耳生产流程（白胶）

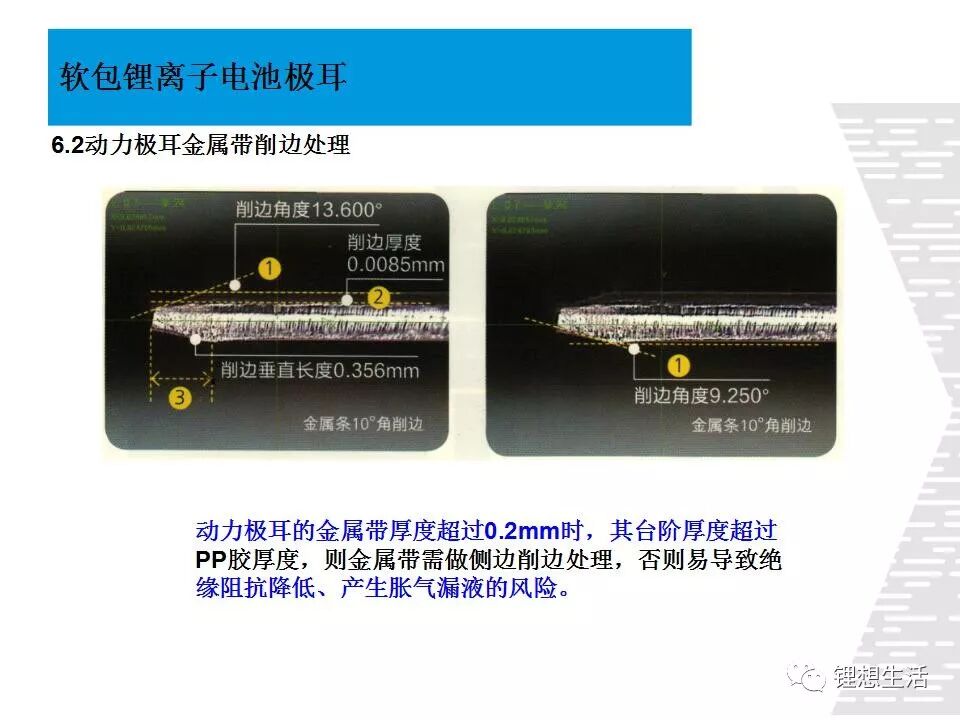

6.2 动力极耳金属带削边处理

动力极耳的金属带厚度超过0.2mm时，其台阶厚度超过PP胶厚度，则金属带需做侧边削边处理，否则易导致绝缘阻抗降低、产生胀气漏液的风险。

7.电池极耳的测试

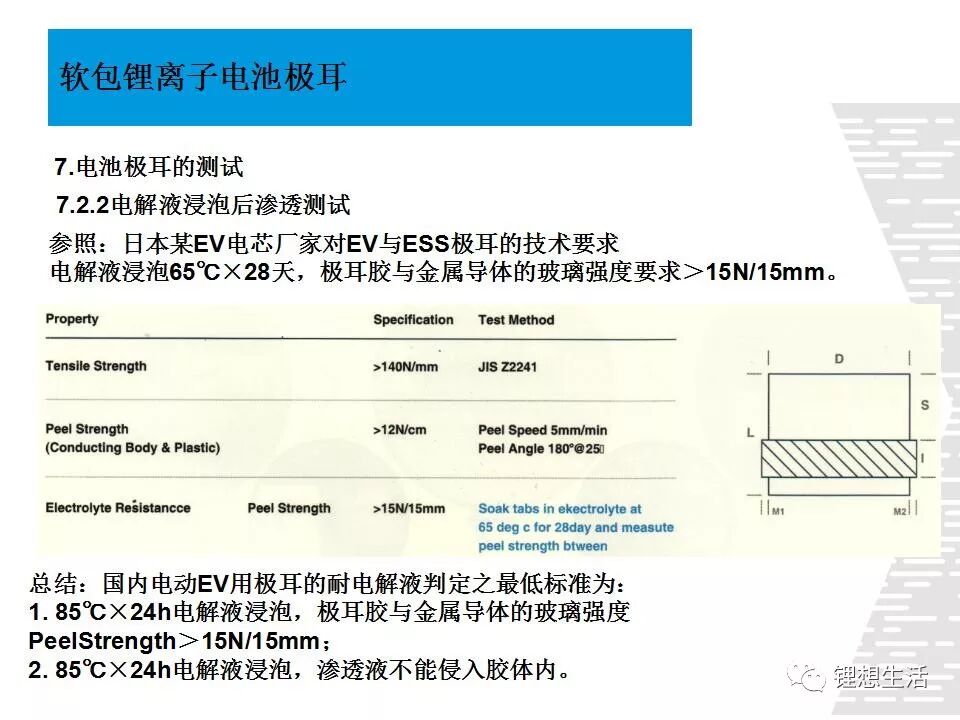

7.1 电解液浸泡后渗透测试

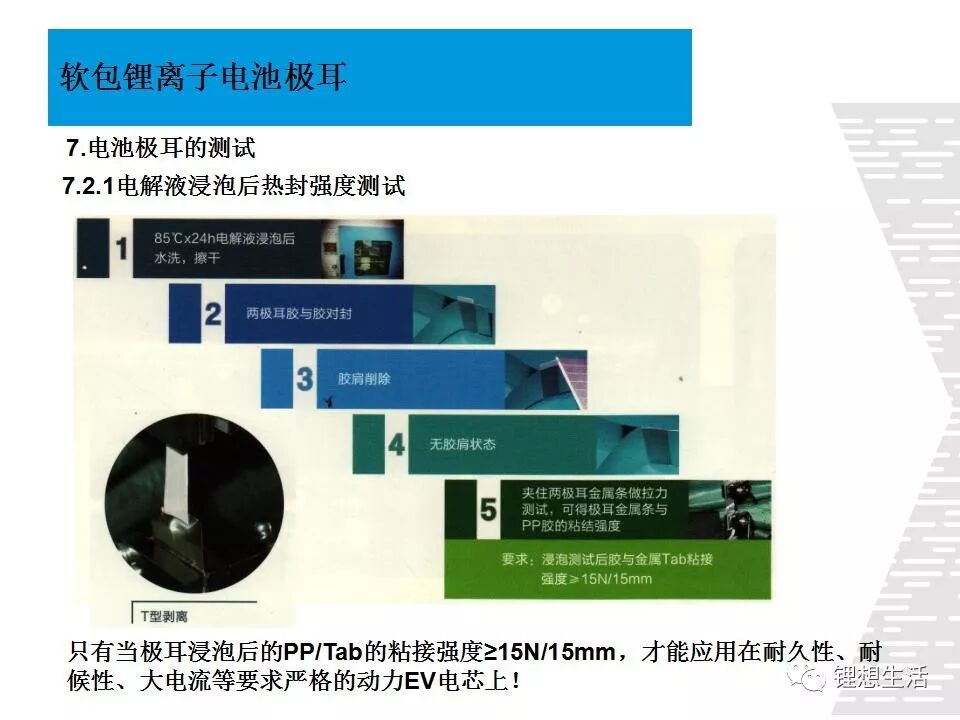

7.2.1 电解液浸泡后热封强度测试

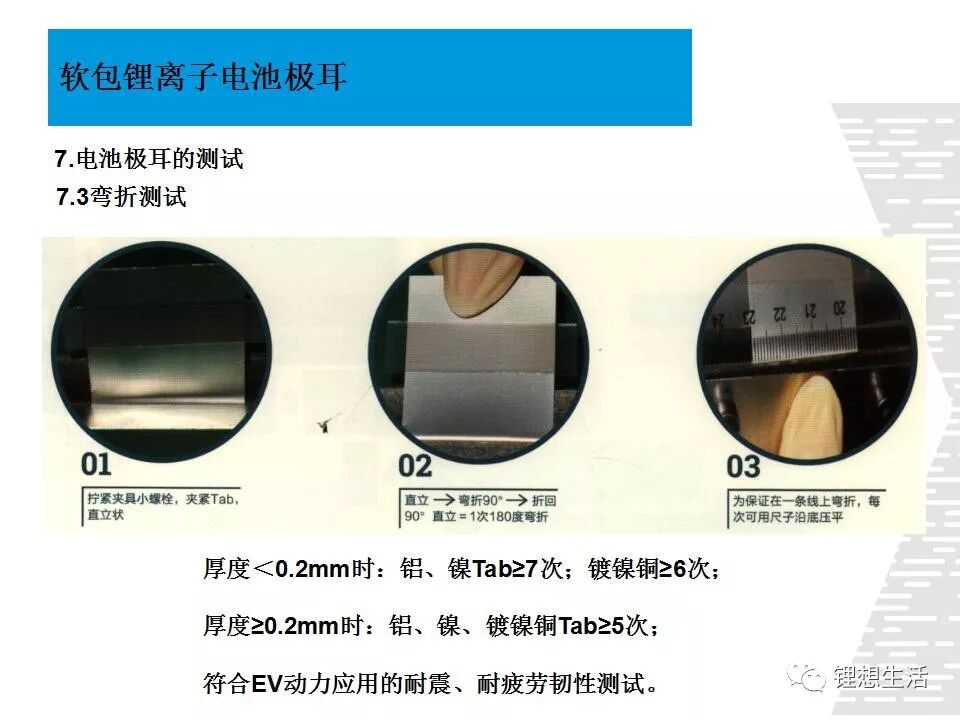

7.3 弯折测试

厚度＜0.2mm时：铝、镍Tab≥7次；镀镍铜≥6次；

厚度≥0.2mm时：铝、镍、镀镍铜Tab≥5次；

符合EV动力应用的耐震、耐疲劳韧性测试。

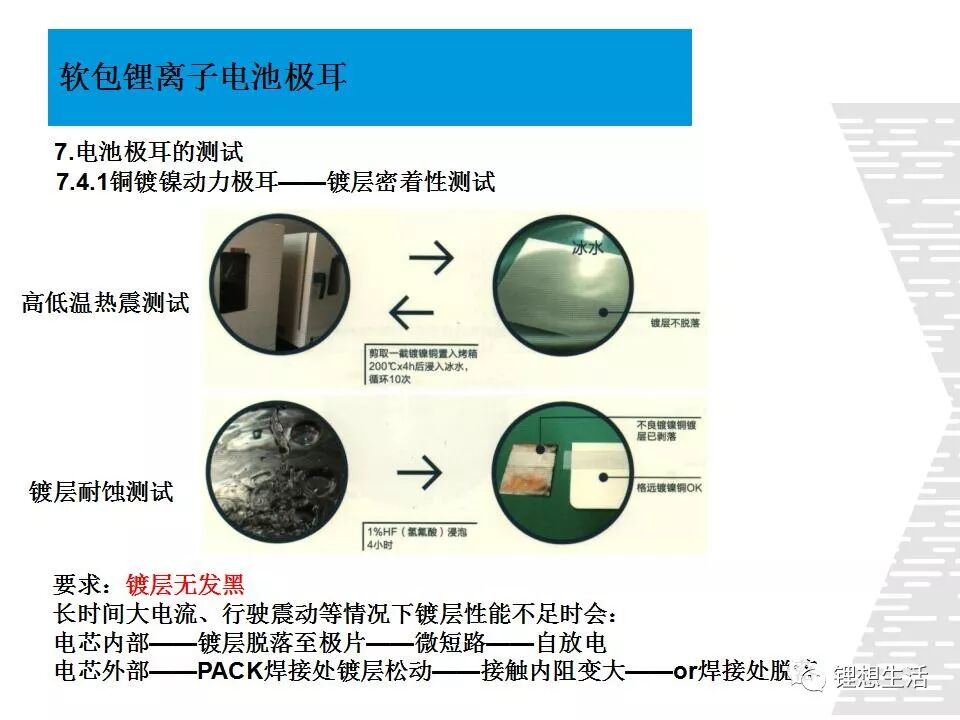

7.4.1 铜镀镍动力极耳——镀层密着性测试

要求：镀层无发黑。

长时间大电流、行驶震动等情况下镀层性能不足时会：

电芯内部——镀层脱落至极片——微短路——自放电；

电芯外部——PACK焊接处镀层松动——接触内阻变大——or焊接处脱落。

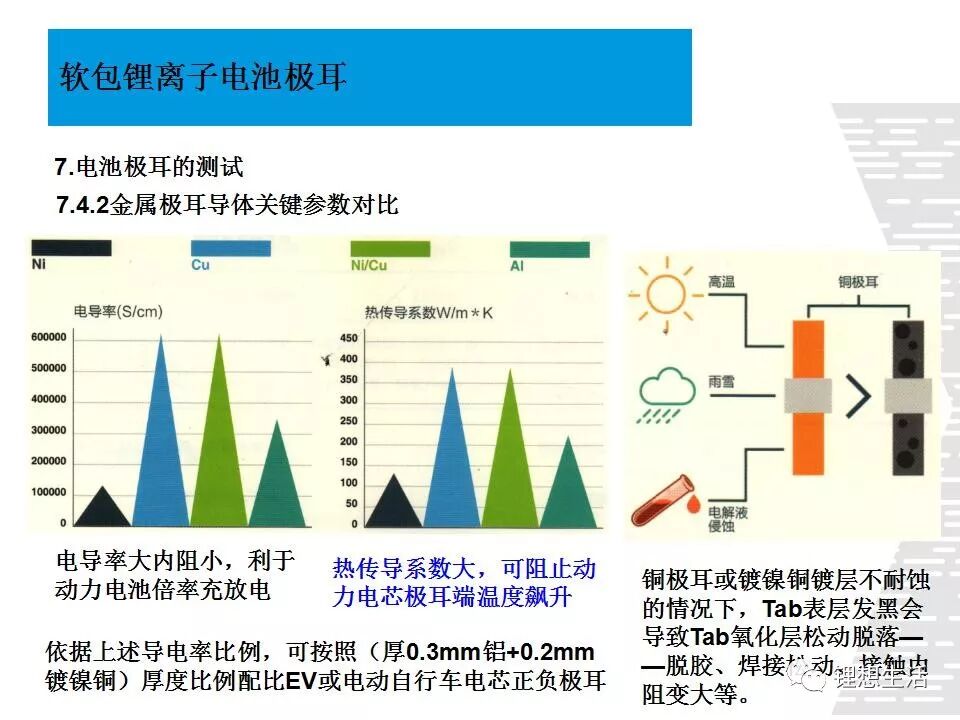

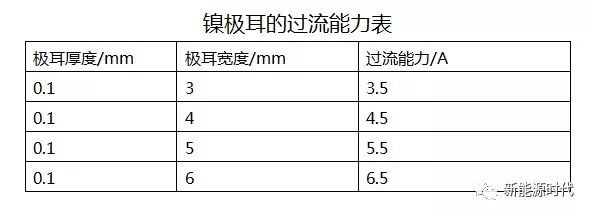

7.4.2 金属极耳导体关键参数对比

7.5 盘式极耳——胶块脆化程度测试

“极耳”是一个“连接、导电、密封件”。“连接”是指电池内外连接，极耳胶与铝塑膜的连接;“导电”是指通过极耳将电引出来及产生回路；“密封”是指胶条与金属带之间的密封和胶条与铝塑膜之间的密封。

一个极耳是由两片胶片把金属带夹在中间的。目前市场使用的胶片有黑胶、白胶和单层胶三种。常用的黑胶片是三层结构的：黑色素，熔点66℃；PE，熔点105℃；PP，熔点137℃。极耳的成品包装分为盘式（整条金属带通过设备加上胶片后整条的卷绕成盘）和板式（金属带加上胶片后裁切成单个的，然后成排摆放用两片薄透明塑料片夹在中间）。

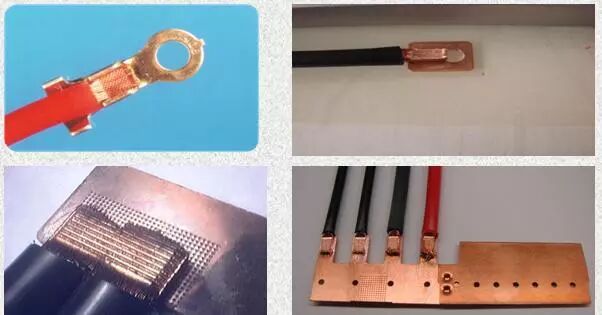

锂电池极耳连接方法

1.钻孔攻丝后上螺丝。

优点：机械连接强度高，牢固可靠，费用低。

缺点：由于厚度未知，存在一定风险。

2.钻孔攻丝后用普通焊锡焊接铜丝，用铝块试验，步骤：打孔功丝用锡焊丝把空塞满中间别忘了塞铜丝铜丝1.0的烙铁化锡老虎钳拉不下来铜丝为保险起见一个极柱最好两到三个空然后上紫铜带相当牢固。

优点：设备简单，容易操作，费用低。

缺点：焊接是否牢固有待检验。

3.使用M51焊丝（低温焊丝）直接焊接，焊接材料：M51+M51-F，低温铜铝焊接。M51是WEWELDING-M51的简称，也叫万能51，是美国R&D工业公司出厂的牌号，它是一种含有特殊稀有元素的低温铜铝焊丝，2010年由威欧丁（天津）焊接技术有限公司引进中国大陆主要用于在低温下解决几乎所有白色金属的显著能力，白色金属包括锌（几乎不能焊接）、铜铅合金、锡铅合金、铝和铅等。M51还可将上述任何一种金属与铜、黄铜、钢、不锈钢或青铜等其他任何金属焊合。马云家上搜索，价格有点小贵，直径1.3毫米3米长的M51就要25元，M51-F助焊剂一小瓶就要50元。

优点：介绍上说设备简单、焊接牢固

缺点：费用偏高，是否牢固有待检验

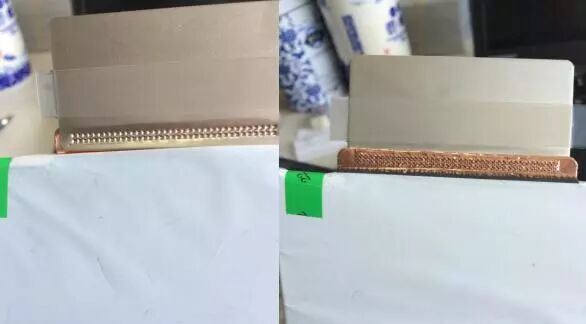

4.超声波焊接

软包装锂离子动力电池极耳焊接结构技术方案是在正、负极耳焊接时，直接将极耳金属片与电池集流体通过超声焊接机以直焊的方式焊接。

锂离子电池的电芯在制作过程中，电芯由多层电芯极片叠加而成，每层电芯箔片伸出一层极耳箔片，在电芯箔片对齐后极耳箔片也贴合并对齐在一起，需要将电芯箔片焊接在一起形成电芯，并把极耳箔片焊接在一起形成极耳，由于极耳箔片很薄，仅有0.01mm左右，因此传统一般通过超声波焊接，焊接时在叠加后的极耳箔片的下部垫上底模作为支撑，将超声波焊接装置的焊头压在叠加后的极耳箔片上并通过焊头给极耳箔片施加一定的压力，然后开动超声波焊接装置，焊头直接输出超声波，在高频振动下实现相邻极耳箔片上原子的共振，从而将极耳箔片结合在一起。
