锂离子扣式电池主要由以下几部分组成：正极壳、负极壳、（正/负）极片、隔膜、垫片、弹片、电解液。
常用的正规的商品扣式电池CR2032中的C表示正极是MnO2,还有BR系列，B表示正极是氟化碳。C或者B代表扣电体系，R代表电池外形为圆形。前两位数字为直径（单位 mm），后两位数字为厚度（单位 0.1 mm），取两者的接近数字。例如 CR2032 的大略尺寸为直径 20 mm，厚度 3.2 mm。
1.1 电池壳
下图为CR2032扣式电池电池壳，正极壳较大，负极壳为表面有网状结构且较小，所以一般组装过程从负极壳开始。
![]()

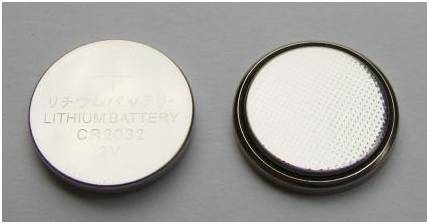

图1 CR2032扣式电池正极壳（左），负极壳（右）
1.2 极片
极片的制备工艺对电化学性能能否充分发挥有重要影响，我们会在2.1中重点讲解，此处简要介绍。下图为正极材料所制备的极片。
![]()

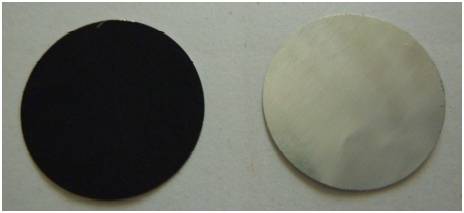

图2 正极片（左）与铝箔（右）
锂离子电池极片的正、负极集流体分别为铝箔和铜箔。如果选用单面光滑的箔材，往往在粗糙面上进行涂布，以增加集流体与材料之间的结合力。箔材的厚度要求不严格，但对箔材的面密度均匀性有比较高的要求。硅基负极材料一般选用涂碳铜箔以提高黏附性，降低接触电阻，以增加测试结果的重现性，提高充放电循环性能应该满足这几方面：（1）浆料涂布均匀，观察不到明显的厚度不均匀，特别薄的地方甚至能观察到亮色的铝箔；（2）极片保持完整圆形未受损坏，周围尽量没有毛刺；（3）极片涂布区域没有颗粒物并且没有明显的掉粉现象。1.3 隔膜
实验室所用隔膜一般为Celgard2400或者Celgard系列其他产品，冲压成小圆片后使用，直径略大于正负极极片。可以根据电池性能要求不同选择隔膜，关于隔膜的选择和参数，请见后期关于锂电池隔膜的选择以及参数意义的介绍。简单的说，如果没有隔膜，正负极就直接接触，也就是会发生短路，这也就是为什么有的电池中要抑制锂枝晶的产生，就是防止其刺破隔膜，引起局部短路，而造成安全事故。隔膜一般采用聚乙烯等高分子材料，不导电，其结构中有许多微孔，允许锂离子通过,虽然它是绝缘体，但“不允许电子通过的说法并不准确”。1.4 锂片（即负极片）
负极片直径略小于负极壳直径，CR2032的锂片直径为15.8mm，实验室常采用直径为14mm（对应CR2032 扣式电池）冲口模具冲正极片。值得注意的是：锂片比较柔软，容易变形，所以在装电池前可以用正极壳（因为它比较大）将变形的锂片压平整。而且金属锂在空气中极易氧化变质，遇水容易爆炸，所以购买回来的金属锂片需要在手套箱中打开，打开时注意，不要损坏手套。
![]()

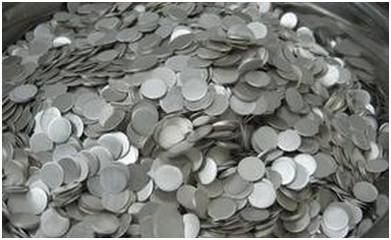

图3 适合CR2032电池使用的金属锂片
1.5 垫片
垫片为圆形的铝片，直径与锂片大小一样，实验中，可以根据需求购买不同规格和厚度等。
注意：垫片、正负极壳等组件，在使用前要用酒精反复超声清洗，然后鼓风干燥箱烘干
![]()

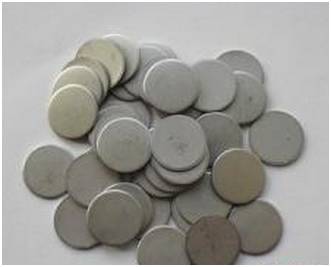

图4 垫片
1.6 弹片（支撑片）
弹片主要是起到支撑电池的作用，如果没有弹片，在压电池的步骤中会把电池压的很扁，内部组件可能被压坏。弹片只在负极侧加，但是若正负极都加了弹片，压电池步骤中不能将扣电封闭，导致电解液与空气接触，而实验失败。
![]()
图5 弹片（支撑片）
不同的材料一般对应不同的电解液，在进行时实验时千万不要图省事将就，小批量的电解液可以找公司索要，一般都会给。个别特殊的电解液，如低温电解液等，可能需要购买，价格还不低。正负极活性材料一般为粉末材料，颗粒尺寸应不宜过大以便于均匀涂布，同时避免由于颗粒较大导致测试结果受到材料动力学性质的限制以及造成的极片不均匀性问题。用于实验室研究的正负极材料一般最大颗粒直径（Dmax）不超过50μm，工业应用的锂电材料的Dmax一般小于30μm。大颗粒、团聚体或者纳米级别的材料，往往经过过筛或者研磨处理。锂电池常用导电剂为碳基导电剂，包括乙炔黑（AB）、导电炭黑、Super P、350G等导电材料。常用黏结剂体系包括聚偏氟乙烯-油性体系[即poly(vinylidene fluoride)，PVDF体系]以及聚四氟乙烯-水性体系[即poly(fluortetraethylene)，一般为乳液，简称PTFE 体系]，SBR（丁苯橡胶）乳液等。油系溶剂常采用NMP（N-甲基吡咯烷酮）等![]()
2.1 正极片的制备
实验室极片制备过程一般分为混料和涂覆两个过程。其中混料工艺包括手工研磨法和机械混浆法，涂覆工艺是手工涂覆和机械涂覆。
进行混料时，依据供料的多少来确定采用手工研磨法或机械混浆法，如活性材料的质量在0.1～5.0g时建议采用手工研磨法，活性材料的质量超过5.0g时，建议采用混料机进行混料。实验室中每次混浆量有限，常采用手工涂覆，当浆料足够时可采用小型涂覆机。整个极片制作过程需要在干燥环境下进行，所用材料、设备都需要保持干燥
溶剂 | 正极材料 | 导电剂 | 粘结剂 |
N-甲基吡咯烷酮（NMP） | 磷酸铁锂 | Super P | 聚偏二氟乙烯（PVDF） |
实验室制备极片时，混料比例和步骤依据测试材料及混料工艺的不同而有差别。如常见的石墨负极极片中，CMC（羧甲基纤维素钠）的含量一般低于10%，SBR的含量一般低于10%，导电添加剂的含量一般低于10%（高倍率电池除外）。而在硅基负极材料中，考虑到硅基负极材料的导电性较差，因此需增加极片中的黏结剂含量和改变导电添加剂的种类，有些人将CMC的比例调整为20%，SBR 的比例调整为20%，导电添加剂中加入CNT（碳纳米管）；对于高功率电池极片研发测试时，往往增加导电剂的含量，比例可调整为20%左右。高比例黏结剂和导电添加剂是为了充分展示正负极活性材料的电化学特性，而实际锂离子电池中电极极片的黏结剂质量比往往在2%左右，导电添加剂比例往往在1%～2%。NMP和PVDF溶液的配制
首先，配制NMP和PVDF的溶液，这样在每次配制浆料时能节省很多时间，可以配制0.02g/ml、0.025g/ml和0.03g/ml的三种，选择合适自己材料的浓度使用。配制方法很简单，只需要将两种物质在广口瓶中混合就行，通过磁力搅拌，溶液中没有白色物质就行。需要注意的是：配制结束后，广口瓶要通过封口胶密封，因为NMP容易吸水或者变质。浆料的配置步骤：
第一步：用移液枪量取2ml的0.025g/ml 的NMP/PVDF溶液，放入D15搅拌子进行磁力搅拌；第二步：称取0.05g导电剂Super P缓慢加入称量瓶中，搅拌20min。加入过程中尽量不要使导电剂碰到上侧瓶壁，更不要因为加入的太快而使导电剂散出称量瓶。第三步：称取0.4g活性物质，加入称量瓶中。注意事项同上，加入后搅拌4-5小时，搅拌时间不固定，以浆料粘稠状态为准。另有报道，在磁力搅拌后，进行15min的超声搅拌，性能更好。何种浆料状态为最好？
一般来说，轻轻晃动称量瓶，混合物既不是粘度很高无法流动，又不是像水一样易动而不挂壁即可。太稠可以加入一滴NMP继续搅拌一会儿，一般一滴就足够了。太稀可以将称量瓶放入鼓风干燥箱烘干一会儿。
也可使用王琦师兄的配料方式，不过这种方式耗时较长。
2.1.2 极片的涂布
一般使用刮刀和流延涂覆机，进行涂布，正极材料涂布在铝箔上，负极涂布在铜箔上。没有涂覆机的同学可以使用玻璃板和刮刀进行涂布。涂布过程比较简单，但是需要注意以下几点（1）铝箔需要平整，要尽可能的减少褶皱；（2）涂布前要用酒精和脱脂棉仔细清洁铝箔和涂覆机平台；（3）脱脂棉清洁后要用卫生纸小心清洁一次，一来去掉可能存在的棉絮二来不要划伤铝箔。此外，特别需要注意的是，一般极片的面容量设为2～4mA·h/cm2，最低不建议低于1mA·h/cm2，这样的活性物质负载量与工业应用的更为接近，便于准确对标评价材料的倍率和低温特性。个别情况下，可以超过这一负载量，例如针对厚电极的研究。低于这一面容量制作的极片，一方面，称量误差较大；此外，由于极片薄，动力学性能较好，体积变化较小，电解液相对远远过量，这样有利于测到材料的最高容量，但半电池测到的倍率、循环性有可能会显著高于实际全电池工作条件下的性能，此时的动力学及循环性数据结果并不能和大容量实际电池有较好的对应关系。之所以要单列一节，是因为这是个需要严格执行的过程，但是干燥温度可以有变化。极片的干燥一般需要考虑三点，烘烤温度、烘烤时间、烘烤环境，对于NMP 油系的烘烤温度需要100℃以上，在能够烘干的前提下，尽量降低烘烤温度，增加烘烤时间。对于一些容易氧化或者在高温空气中不稳定的材料，需要在惰性气氛烘箱中烘烤另外,极片质量的好坏可以用掉粉程度来衡量,若掉粉容易,电池在循环过程中,活性物质会从铝箔上脱落,溶解在电解液里,隔膜会被染黑。干燥的目的在于去除浆料中大量的溶剂NMP以及其中的水分，所以要经过鼓风干燥和真空干燥两个步骤。每个步骤的具体温度和时间，不同工作中有不同的报道，但需要注意：（1）干燥NMP的温度不需要太高，但由于溶剂太多，需要较多的热量，所以干燥时间较长；（2）由于水的沸点是100℃，所以鼓风干燥的温度需要较高，但由于水分含量较少，干燥时间可以缩短，在鼓风干燥时，可以设置两个温度段，每个温度时间不同，最高温度可以设置为100℃。另外负极的干燥温度应低于正极，有时候出现铜箔氧化的现象；注意：干燥温度过高和时间过长，会出现严重的掉粉行为，关于鼓风干燥的温度，正极不应超过120℃，负极不超过90℃。（3）鼓风干燥后，要经过真空干燥，温度一般设定为120℃，时间10小时左右。但不可以不经过鼓风干燥直接进行真空干燥，这样操作会导致NMP充满于真空干燥箱内，而使干燥效果不好。不经过真空干燥也是可以的，但是有条件的最好不要省略这个步骤。涂布后，干燥出的复合材料涂层比较疏松。若直接使用，被电解液浸润后容易脱落损坏。极片的辊压过程中需要将极片压实，压实密度尽量接近工业中极片的压实密度。可采用对辊机或者压片机等进行压片处理，对辊机一般可将正极片涂层压制到15-60μm。压片机可以采用大约80-120kg/cm2压强进行压制。压片后的电极，稳定性、牢固性以及电化学性能都获得了改善，测试表现要好于不压片的样本。压片主要目的有两个：一是为了消除毛刺，使表面光滑、平整，防止装电池时毛刺刺破隔膜引起短路；二是增强极片的强度，减小欧姆阻抗。压力过大会引起极片的卷曲，不利于电池装配，压力过小又起不到压片的作用。
裁剪隔膜、极片以及活性物质含量计算的步骤在此忽略，较为简单。
2.1.1 必备物品：
手套箱内：压片机(最好带数显)、镊子2把（至少有一把是塑料镊子）、药匙1把、电解液、锂片、磨口玻璃瓶(配胶头滴管)、注射器、干燥纸巾等清洁用品；
手套箱外：扣式电池壳、集电器、弹簧片（或泡沫镍）、正极片、隔膜片；
注意：电池组装部件在放入手套箱中之前，要进行4小时左右的真空干燥处理，温度不宜太高，可以设置在60-80℃温度。容量较大的手套箱可事先这些存储电池部件，更清洁。原料入进箱舱门后，严格按照操作规程进行排气-进气操作，至少三次。建议在手套箱内专门放一个小型操作台，以防试剂腐蚀手套箱。电解液对于手套和手套箱内壁的腐蚀比较严重，应该尽量避免操作失误。
2.1.2 确定水氧含量
一般的手套箱都有水氧含量的数显检测仪，手套箱水氧含量可以控制在低于0.1PPM，但不同手套箱的标准不尽相同。组装电池的过程，都在已经严格进行了排气-进气操作的手套箱中，严格隔绝任何可能的氧化、潮湿等干扰。若手套箱的水氧含量一直较高，应该检查手套是否破损或者对手套箱进行再生。
扣式电池组装次序主要有两种，我们实验室一般习惯从负极壳开始，但也可以从正极壳开始，这个没有对错之分，全看个人习惯。将准备好的极片转移到惰性气氛手套箱内，准备扣式电池组装部件：负极壳、金属锂片、隔膜、垫片、弹簧片、正极壳、电解液，此外还需要压片模具、移液器和绝缘镊子。
组装过程如下图所示：将负极壳平放于绝缘台面，将金属锂片置于负极壳中心，并用压片模具对金属锂片进行平整化处理，然后将隔膜平放于锂片上层，用移液器取适量电解液滴加入隔膜表面。用绝缘镊子将测试极片、垫片、弹簧片和正极壳依次置于隔膜上层，其中测试极片的活性材料一侧需贴近隔膜（图6）。
![]()
进一步，用绝缘镊子将扣式电池负极侧朝上置于扣式电池封口机模具上，可用纸巾垫于电池上方以吸收溢出的电解液，调整压力（一般为800Pa）压制5s完成组装制备扣式电池，用绝缘镊子取出，观察制备外观是否完整（图7）并用纸巾擦拭干净。
![]()
模拟电池的组装过程与扣式电池相似，以中科院物理所的模拟电池组装为例，需准备组装材料包括：模拟电池模具（一个聚四氟乙烯内胆，一个聚四氟乙烯套管，正负极壳和金属导体柱），金属锂片，隔膜，电解液及待测极片。其中待测极片尺寸不能超过聚四氟乙烯内胆尺寸。如下图，将金属锂片、隔膜、聚四氟乙烯内胆依次放入负极壳模具内，然后用移液器滴加一定量电解液，并将待测极片和金属导体柱依次放入内胆中，保证活性材料一侧贴近隔膜。进一步地，将套有聚四氟乙烯套管的正极壳模具安装在负极壳模具上，完成模拟电池的组装。
![]()
图 3 模拟电池组装流程图
电池组装后，在测试时会出现一些问题，以下是可能遇到的问题以及部分解释
3.1 开路电压低的原因
（1）极片的毛刺穿破隔膜，造成电池短路；
（2）电池装配过程中，正负极偏移，导致短路；
（3）压电池步骤出错，导致电池装配不紧密，电池正负极外壳与正负极片虚接，造成短路。
3.2 电化学阻抗大
（1）导电剂添加量不够；
（2）隔膜的孔隙率小，使得电解液中的锂离子不能能够顺利通过；
（3）电解液分解，其中的锂盐减少。
电池的组装是一个熟能生巧的过程，前一两次装坏几个电池是一件很正常的事，不要灰心。
