拆解报告：Sony索尼WF-1000X“降噪豆”真无线降噪耳机
把TWS耳机推向大众视野的苹果AirPods虽然科技感十足，但是它的外观简直就是EarPods剪掉了两根线，像是留下一根柄插在耳朵上，会有一种这里是不是缺根线的感觉。微笑的姨夫推出了Sony WF-1000X真无线降噪耳机，它在常规TWS耳机的基础上多了降噪功能，并且还是“真无线 外观”。下面我爱音频网带领大家来拆解这款真无线降噪耳机，看看它如何在小巧的机身里塞入最多的功能。
一、Sony索尼WF-1000X“降噪豆”开箱

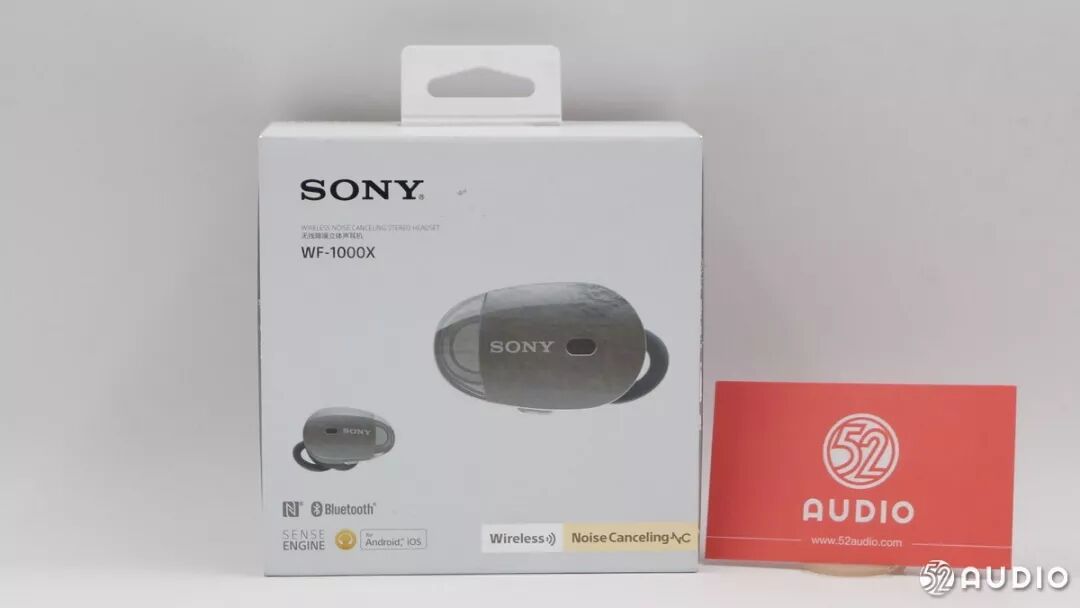

索尼高端耳机的硬纸盒包装，白色底色中间一大一小的一副Sony WF-1000X耳机，似乎是在表明这对耳机是有区分主副耳机的。下面是一些技术参数，左下角有NFC、蓝牙、SENSE ENGINE：一种依托于索尼独家S-Master HX数字放大器的声音个性化技术、以及手机APP控制的图标。右下角表明这款是无线耳机，支持降噪。

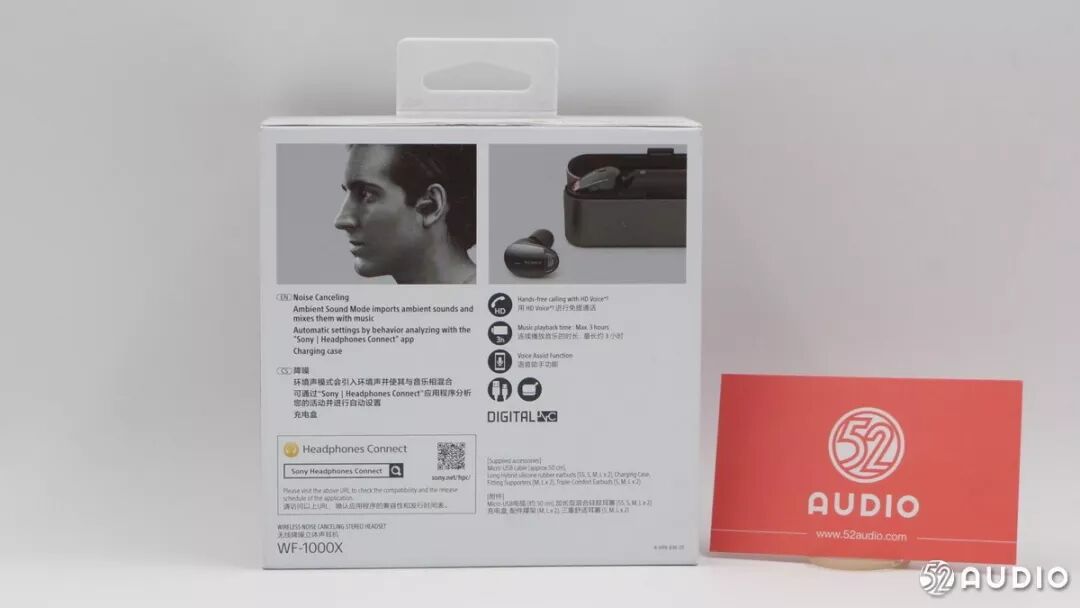

包装背面有一张推荐佩戴方法图示，这样能够获得良好的降噪效果，还可以使用环境声模式。可通过手机的APP“Sony Headphones Connect”应用分析您的活动并进行自动设置。
这款Sony WF-1000X可以用HD Voice进行免提通话，最长连续播放音乐时间为约三小时，可以使用手机内的语音助手功能，搭载数字降噪功能等等。

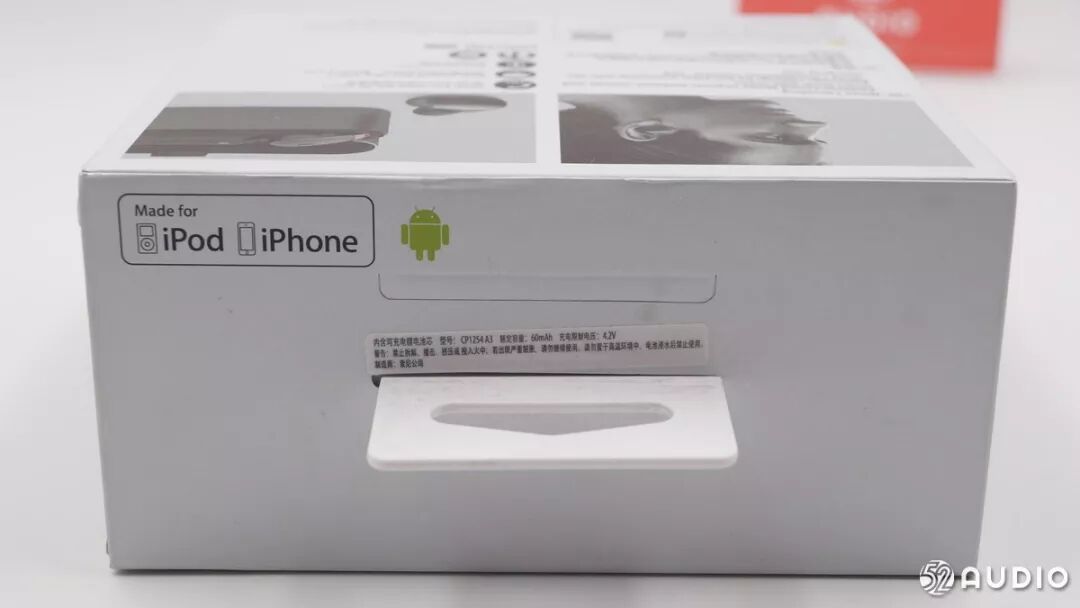

包装盒顶部有MFi认证的标志，这款耳机也兼容Android设备。内置可充电锂电池，容量为60mAh。

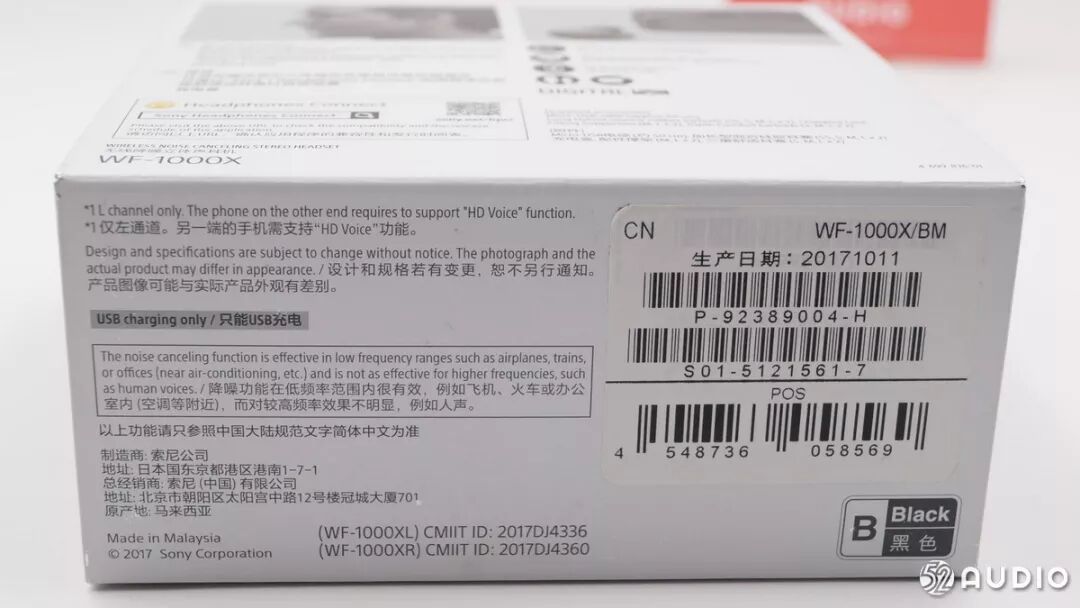

底部为产品包装背面的”HD Voice“通话功能做出注释：仅左通道，并且手机需要支持”HD Voice“功能。
这款耳机的制造商为索尼公司，原产地：马来西亚。

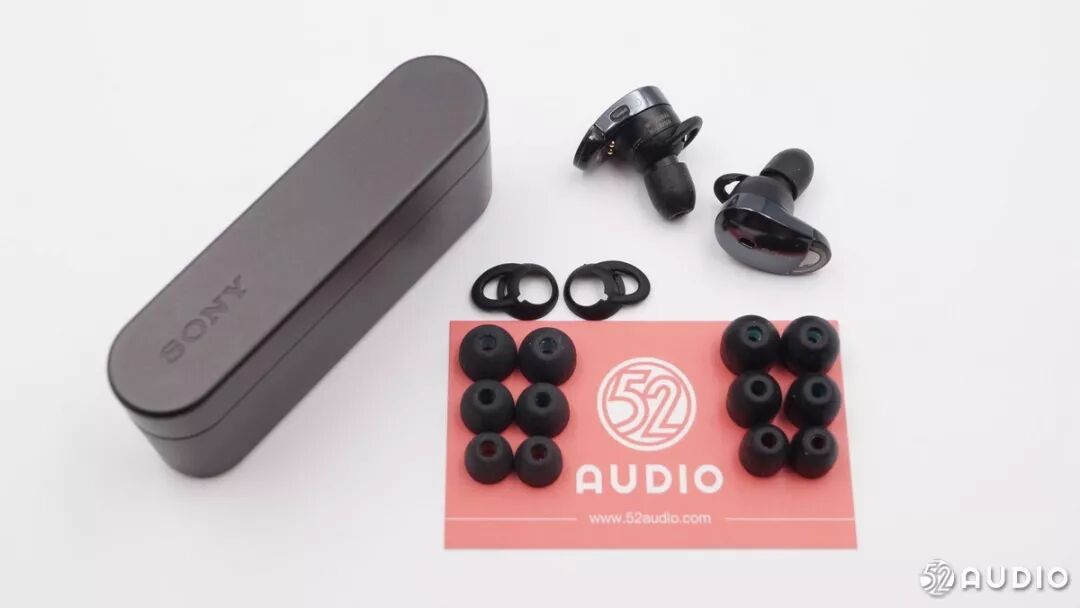

据我爱音频网了解到，这款Sony WF-1000X的配件非常丰富，有一个支持NFC一触连接的耳机充电盒、一副带有硅胶套和耳撑的耳机、一副额外的耳撑、不同尺寸的哥套和Comply套各三副。

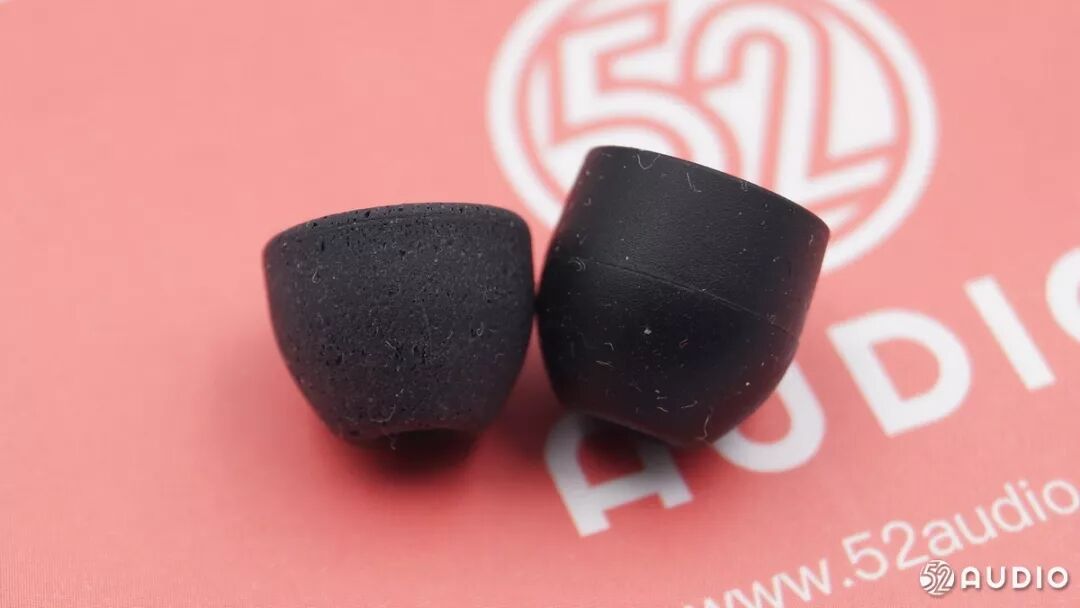

附赠的耳机套，左边为Comply套，右边为哥套。

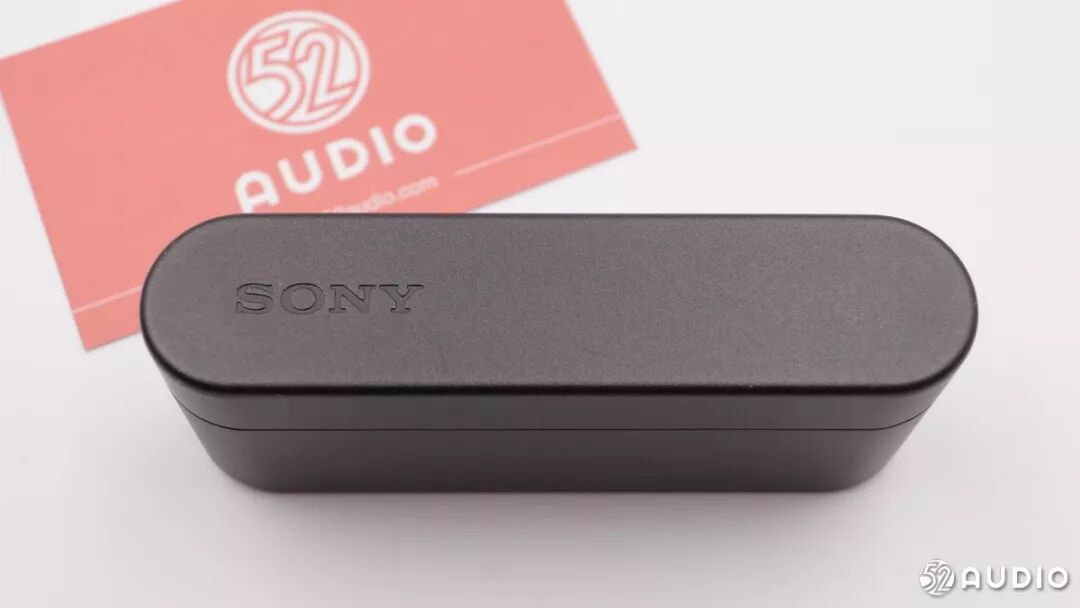

铝合金材质，横截面为椭圆形的耳机充电盒，顶部左侧有冲压成型的“SONY”LOGO。

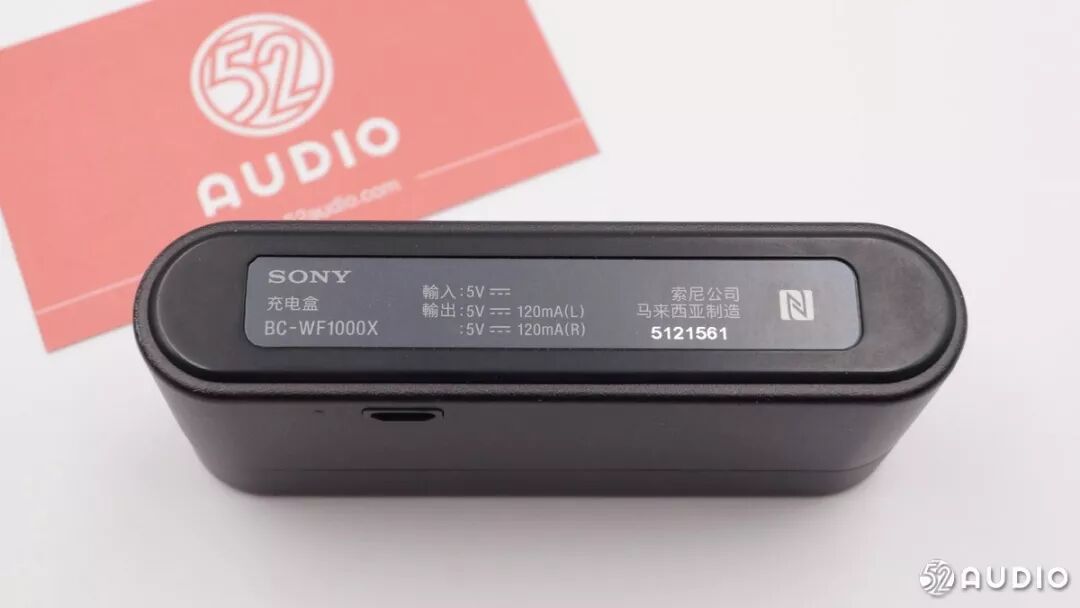

充电收纳盒背面标签标注了输入输出信息。SONY 充电盒，型号：BC-WF1000X，输入5V DC，输出5V 120mA（L）、5V 120mA（R），索尼公司，马来西亚制造。最右侧为NFC标志，表明这款充电盒支持NFC一触配对连接。

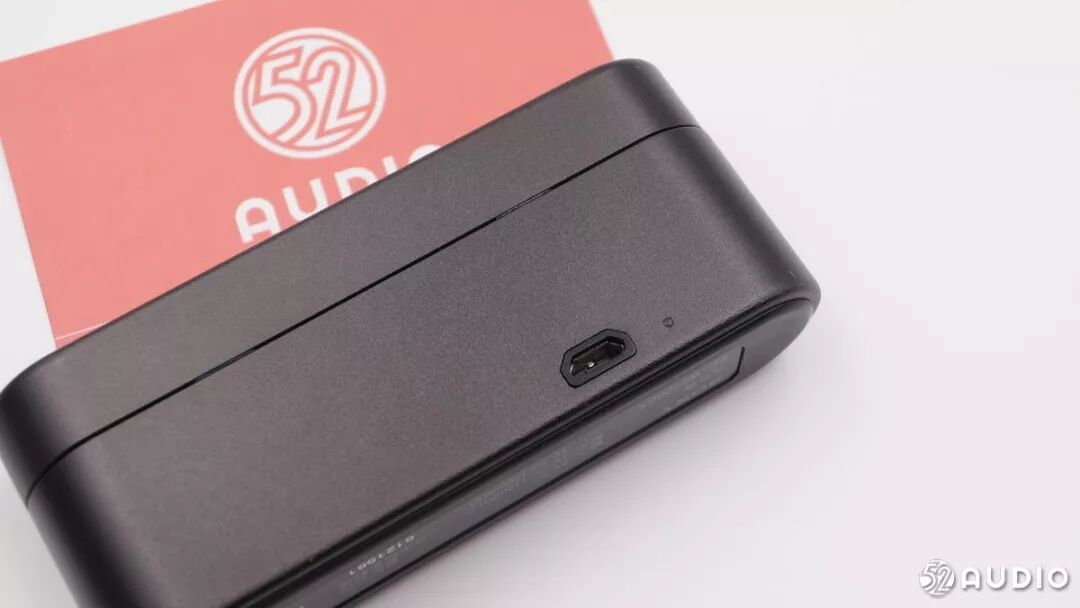

充电盒使用Micro USB充电，充电口附近有充电指示灯。

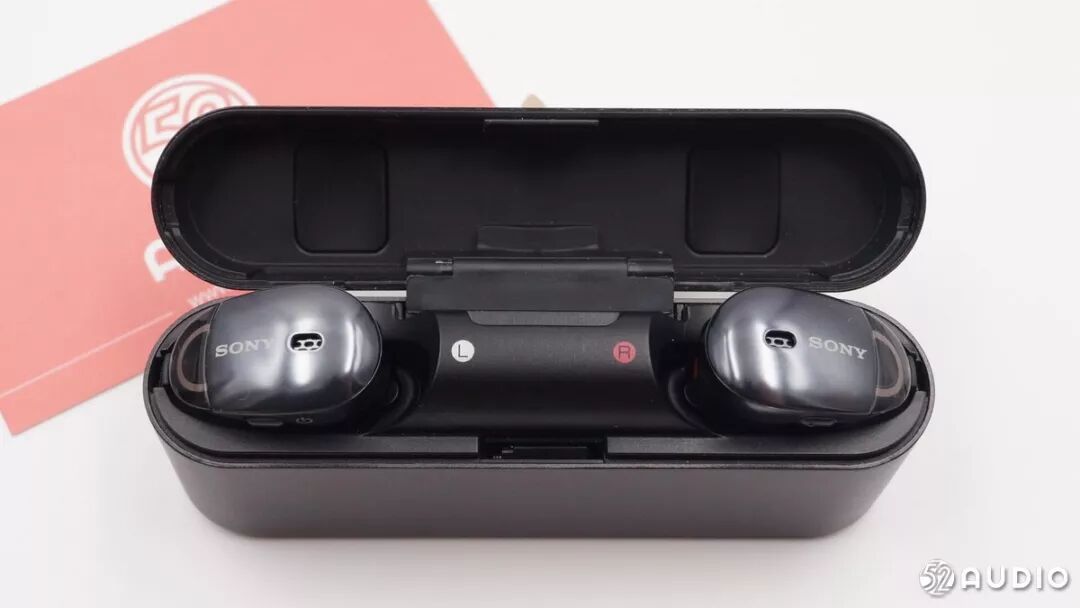

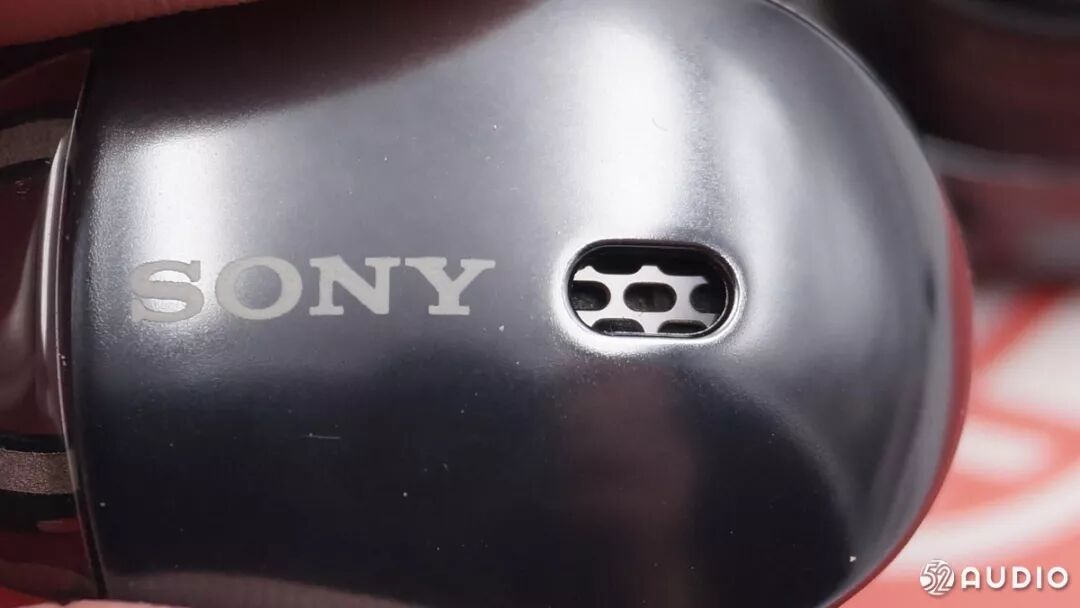

打开电池盒看到耳机光滑的表面，耳机上面很明显的两个金属拾音器孔。

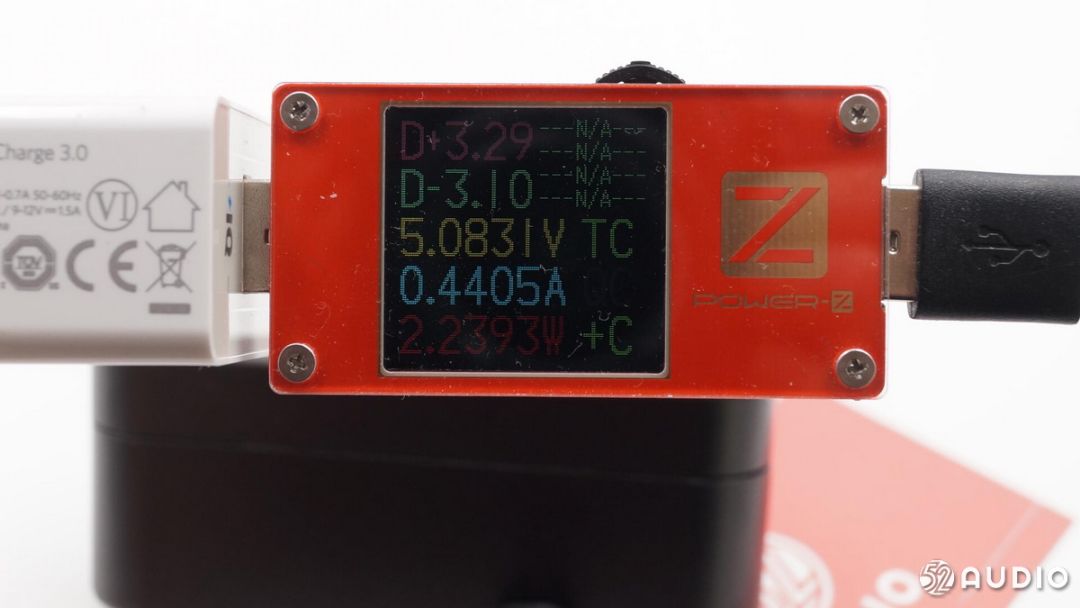

使用ChargerLAB POWER-Z KT001对充电盒进行充电测试，测得电压为5.08V，电流为0.44A。

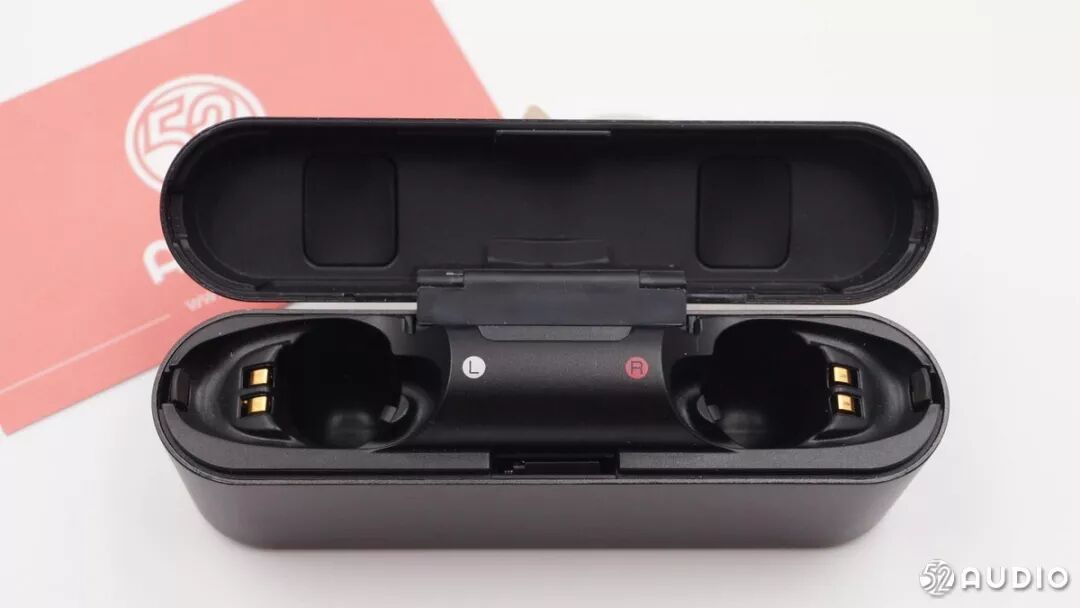

拿出耳机，内部是两对镀金触点。这个充电盒的盖子与舱体的连接部分有两个转轴，打开之后向上轻轻拉盖子可以获得更大的操作空间。

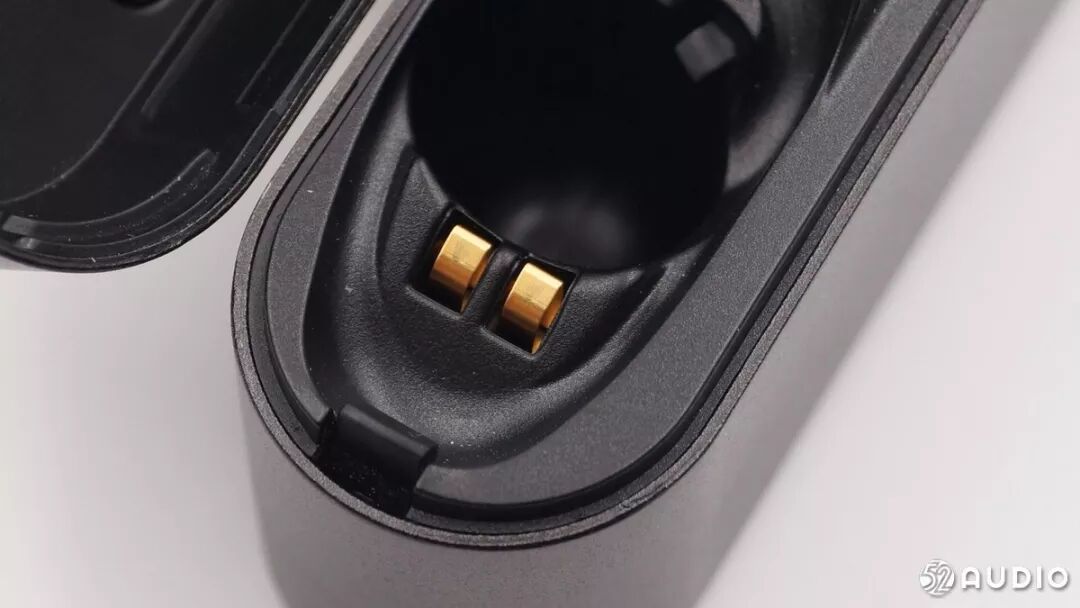

镀金触点特写。

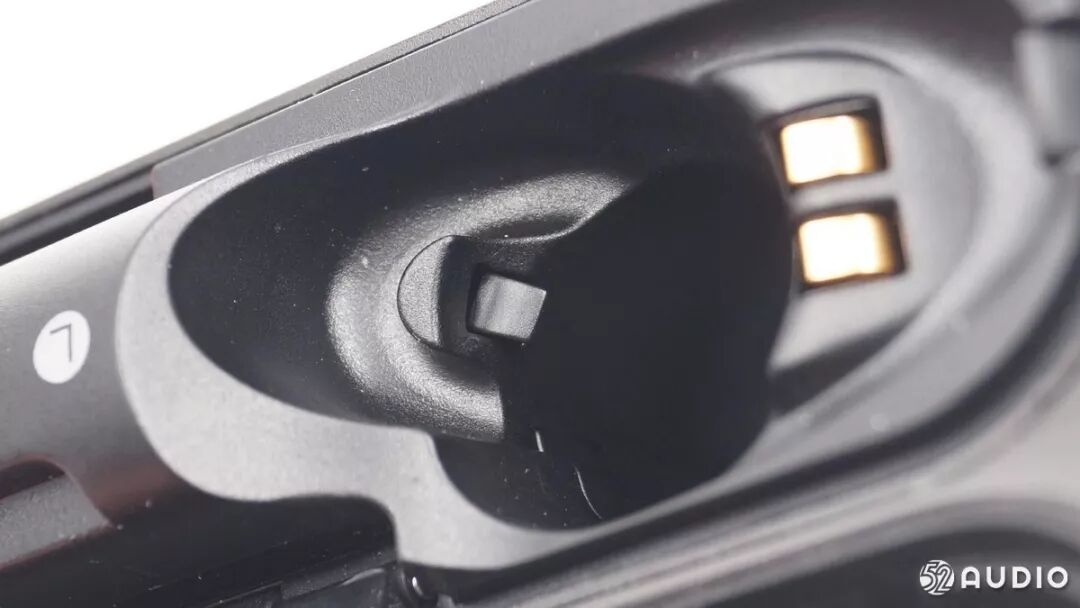

内部卡住耳机的锁舌。

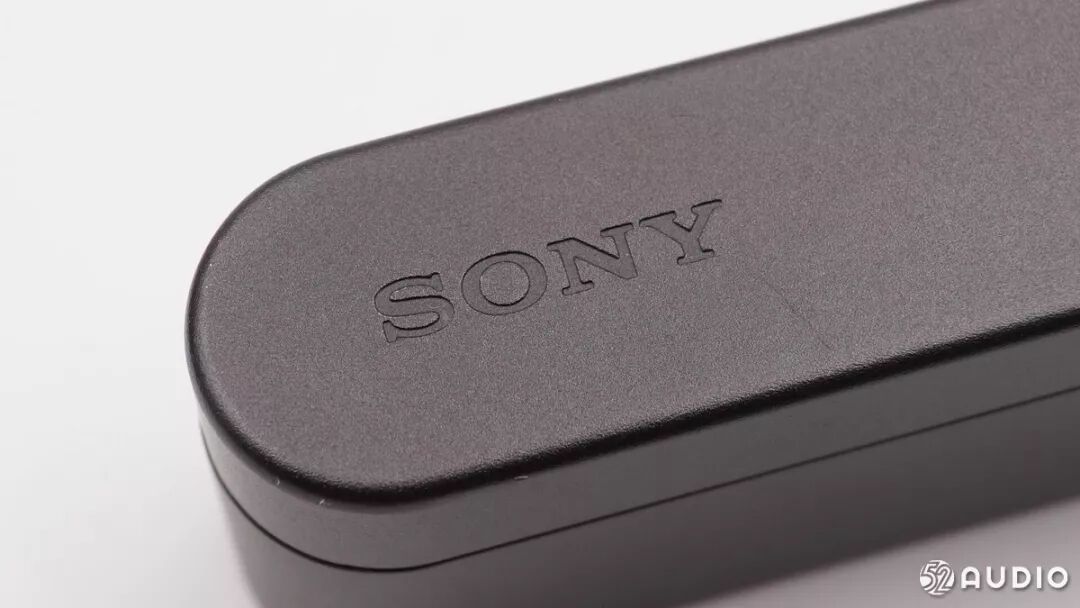

信仰LOGO特写。
二、Sony索尼WF-1000X“降噪豆”拆解

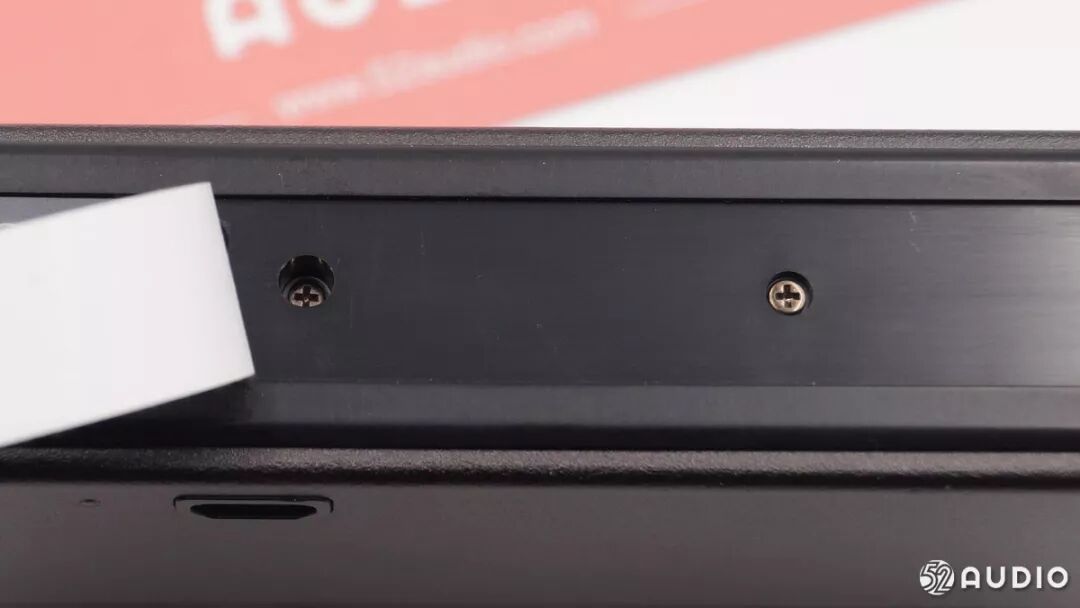

标签底部两颗螺丝，拧下螺丝打开后盖。
后盖内部NFC标志的部位贴了一片NFC贴片。

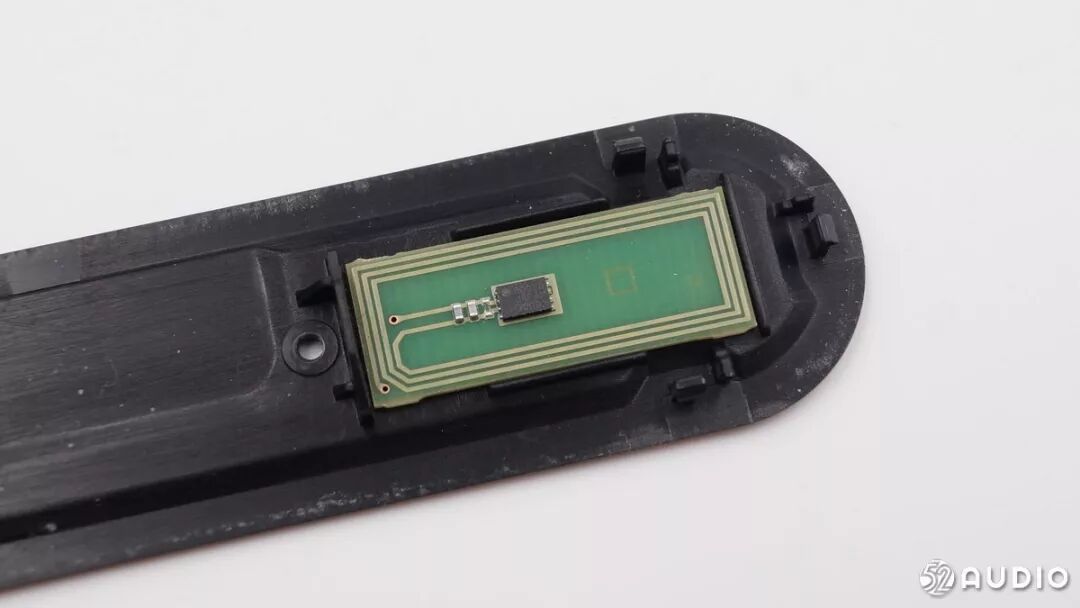

NFC线圈特写。
NFC芯片特写。丝印”90030 JAPAN H30002″。

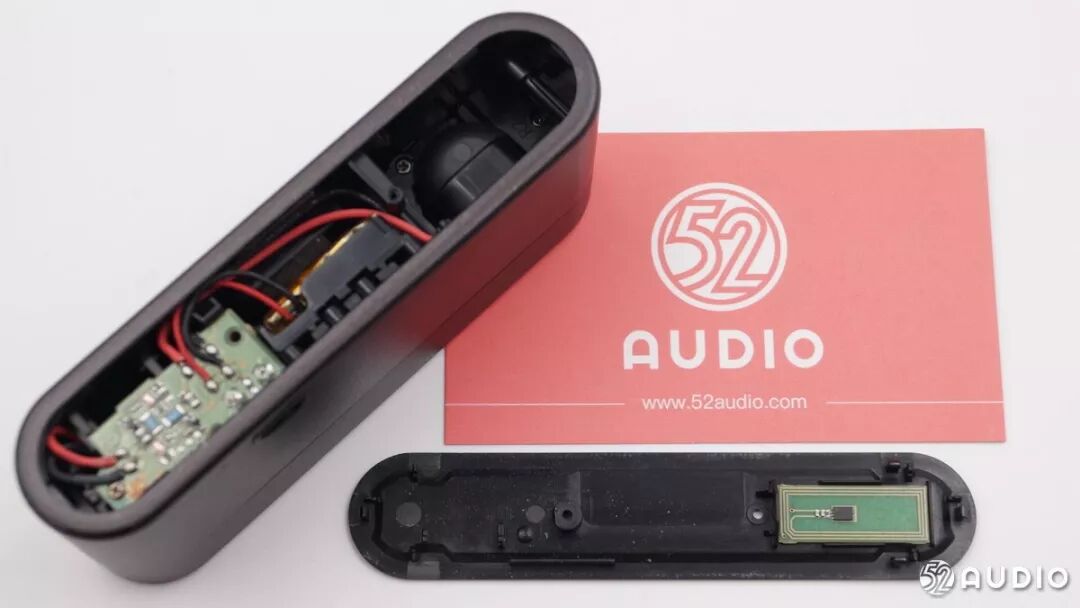

内部焊接导线分别是左右耳机和电池。

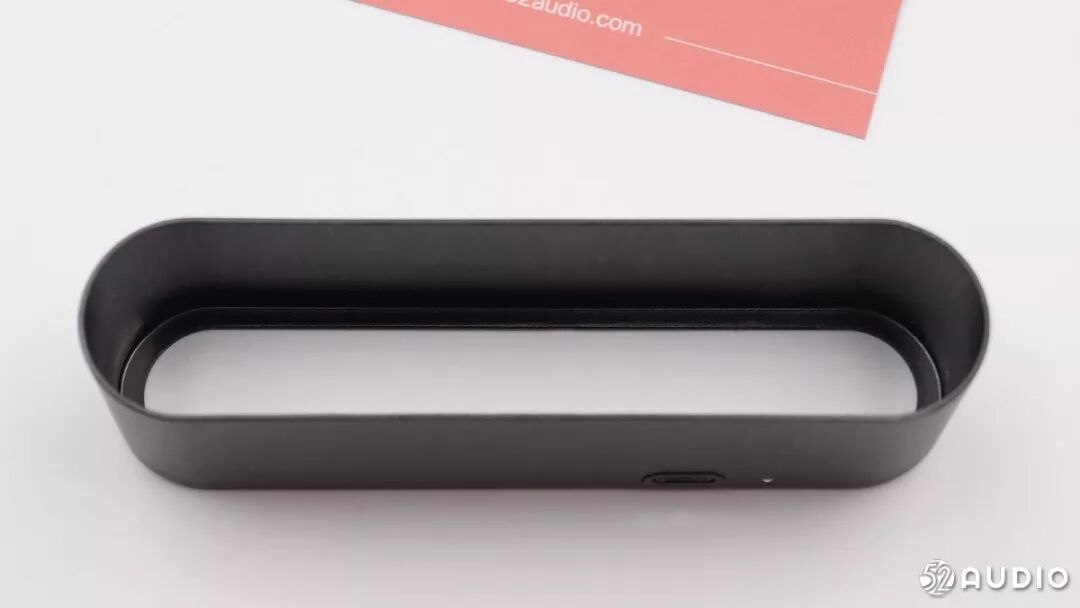

铝合金外套。

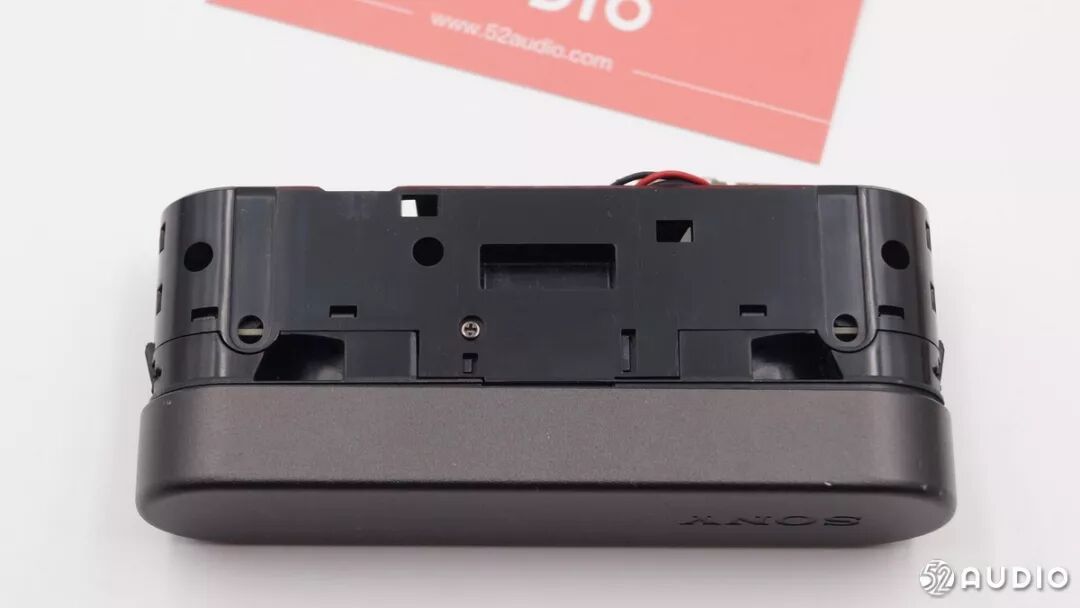

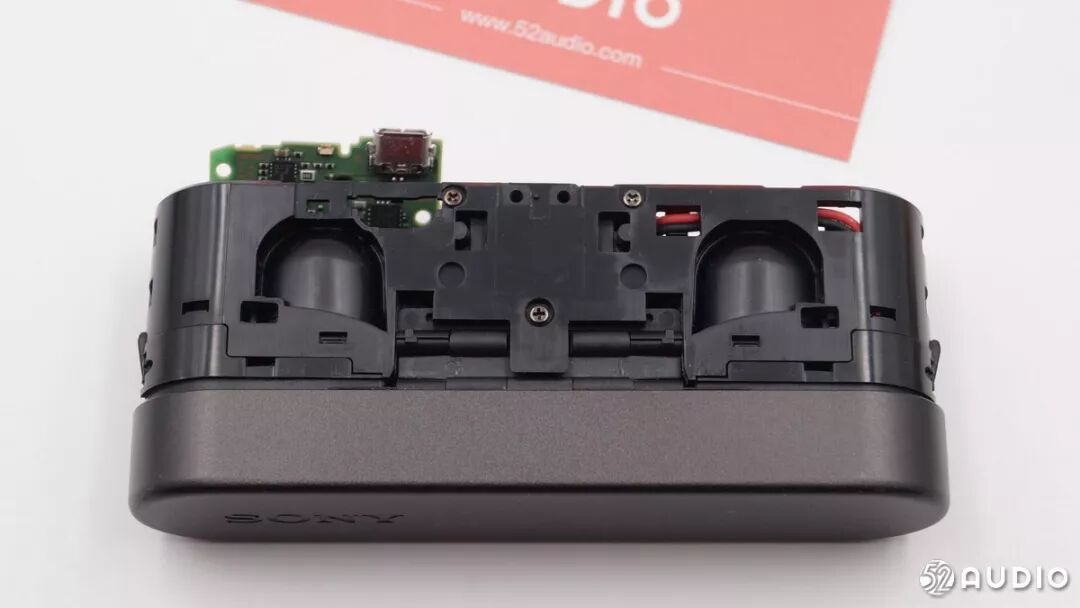

拿下铝合金外套，外壳由几部分组成。
另外一面也是。

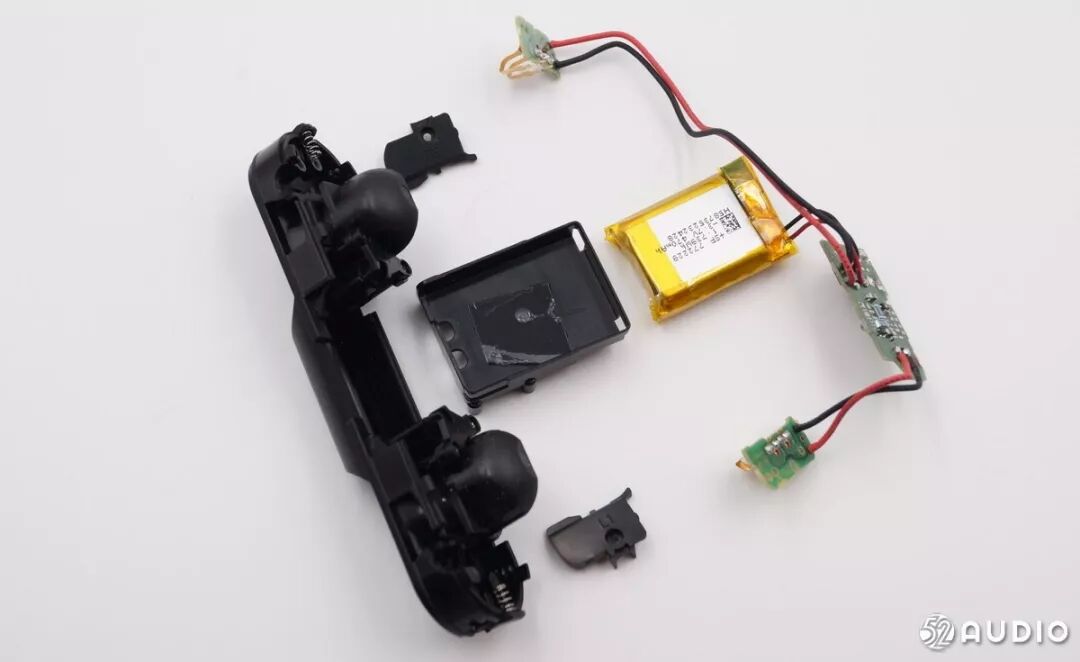

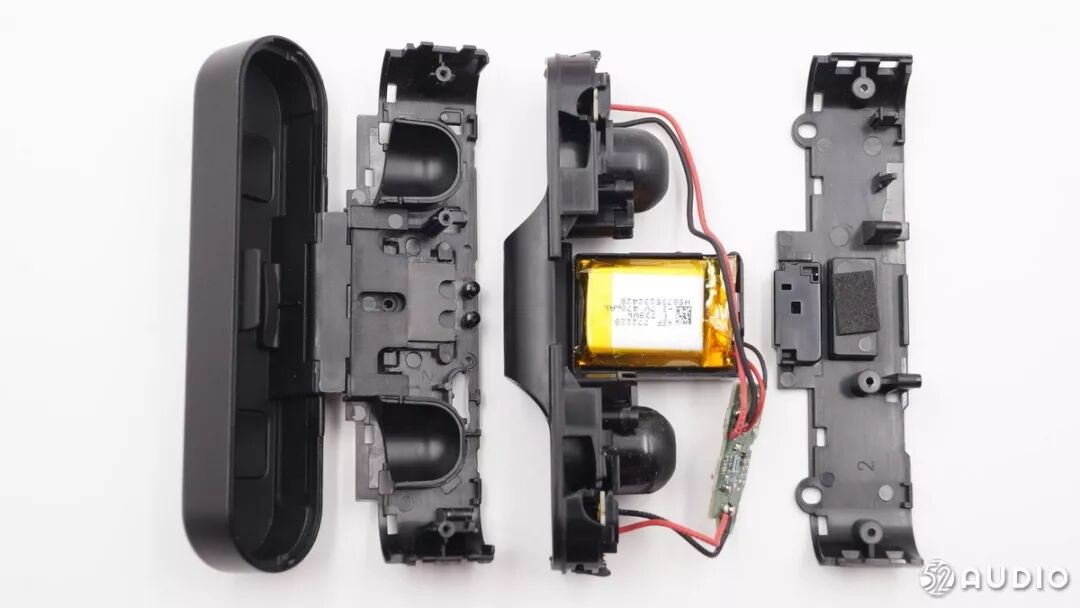

全部拆解，内部一块锂电池为耳机充电。
全部取出。

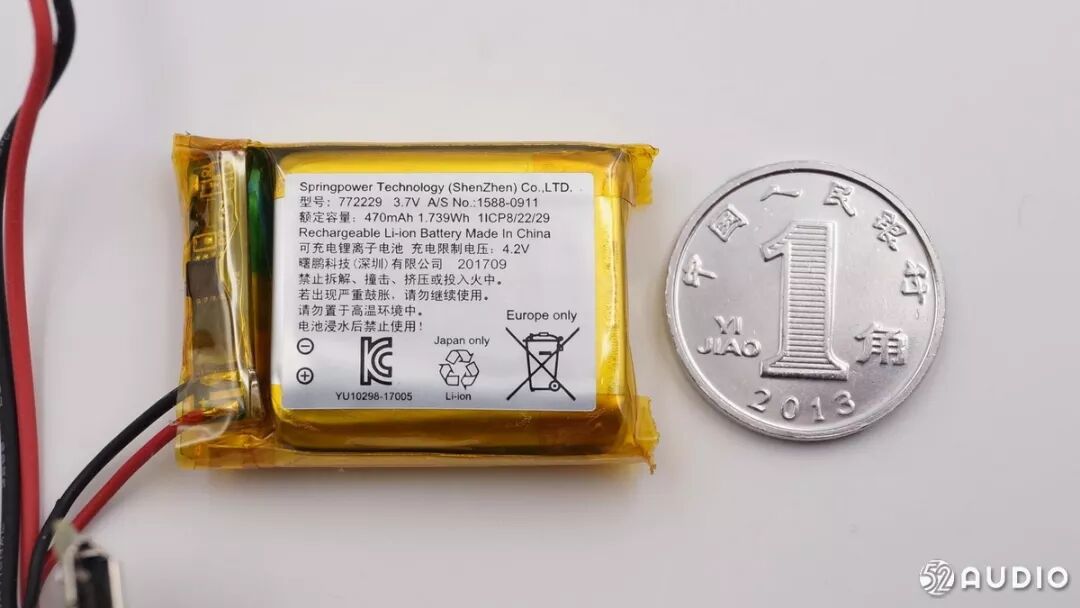

内置锂聚合物电池型号：772229，470mAh。与一角硬币差不多宽。
深圳曙鹏科技的电池，3.7V 470mAh。

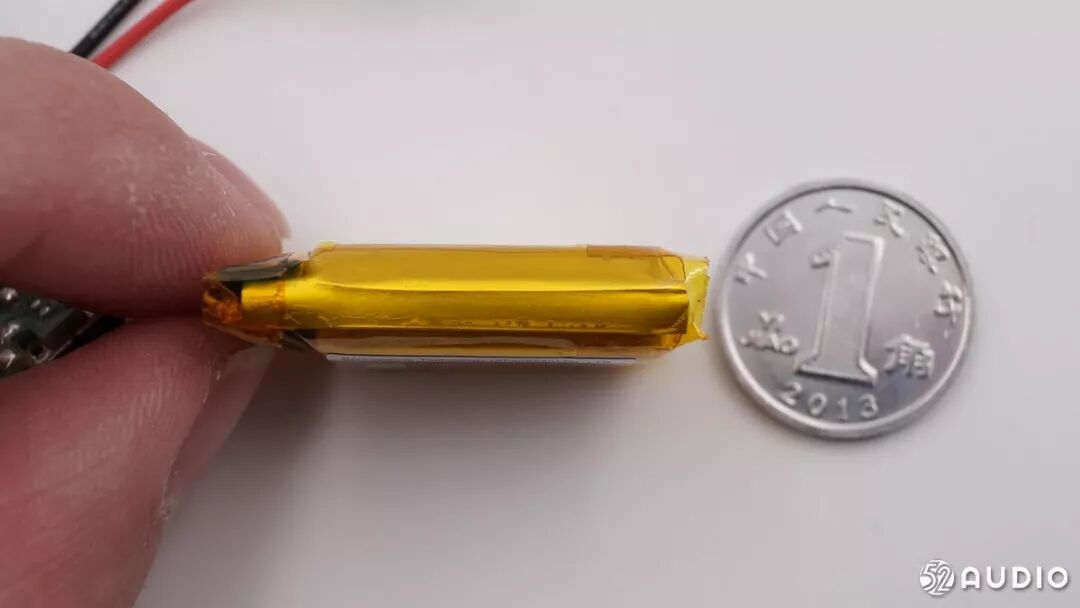

7.7mm厚的电池

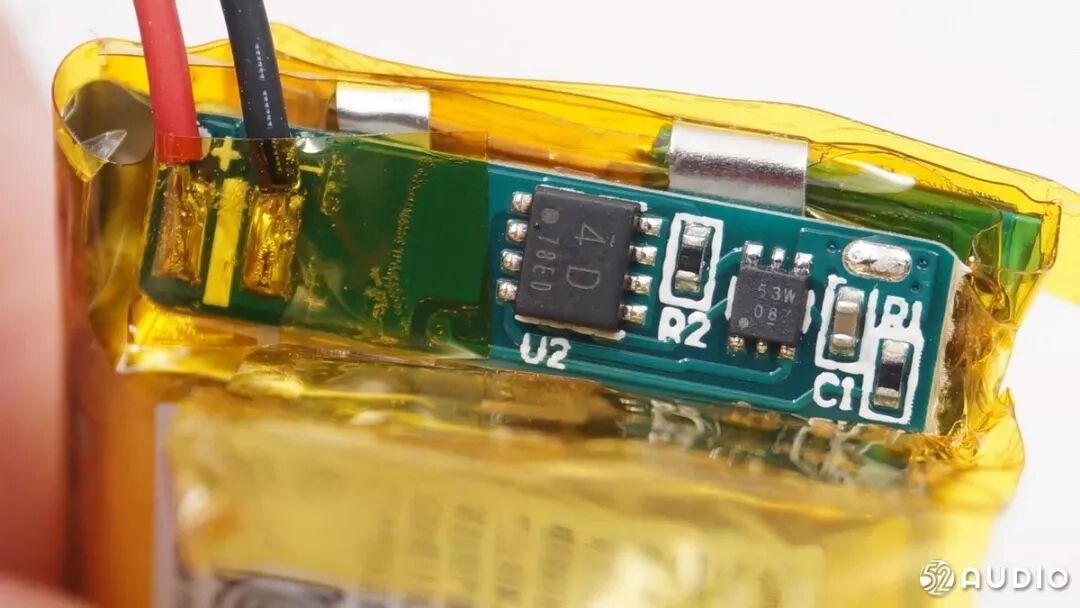

保护板大厂风范，做工精致。

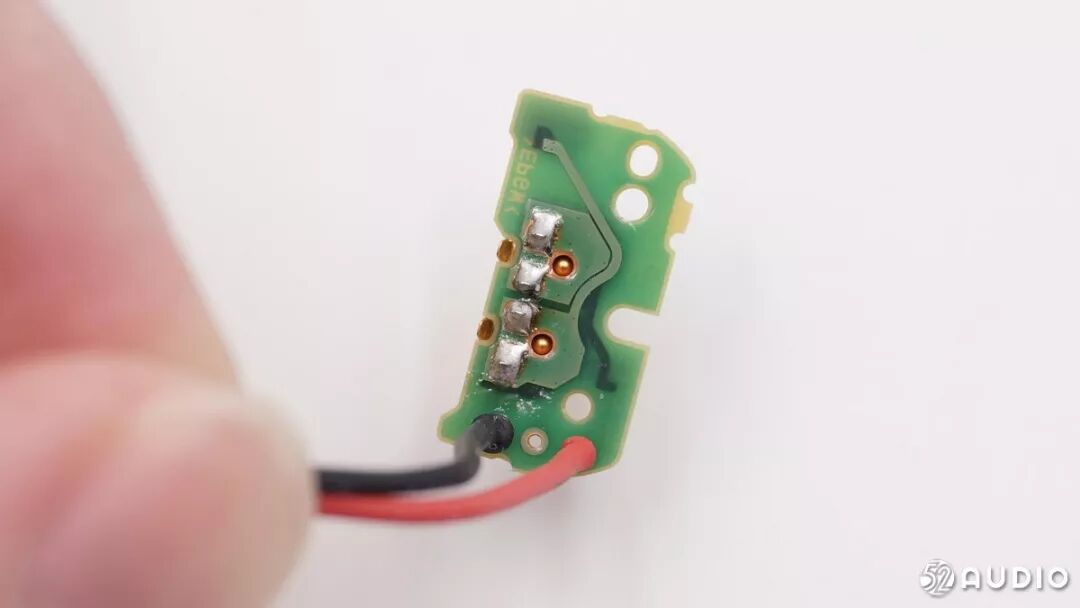

触点板特写。
有一颗自恢复保险和电感。
充电板正面，PIC16F1455单片机。

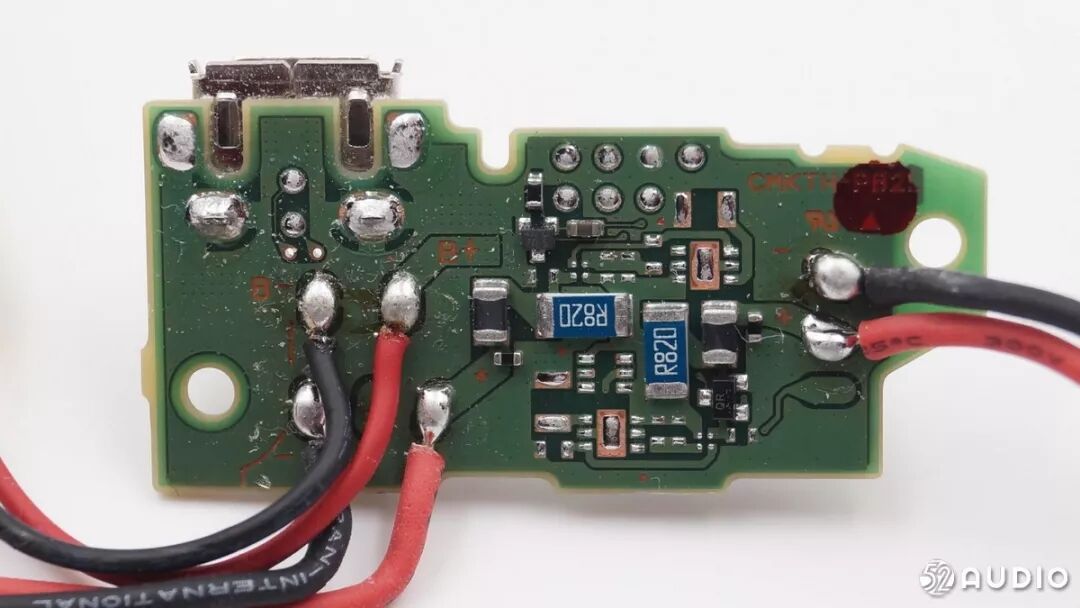

充电板背面，设计的时候还有两路独立的锂电充电，看来是转移到耳机内部了。

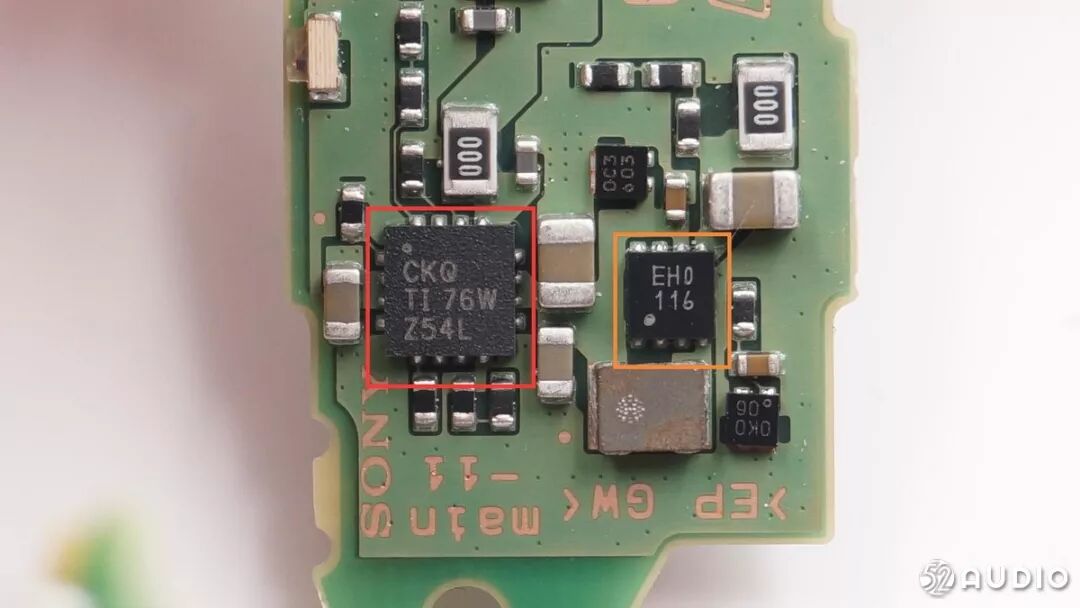

TI BQ24073 路径管理充电IC，这颗芯片输出电压为4.4V，直接输出到耳机。

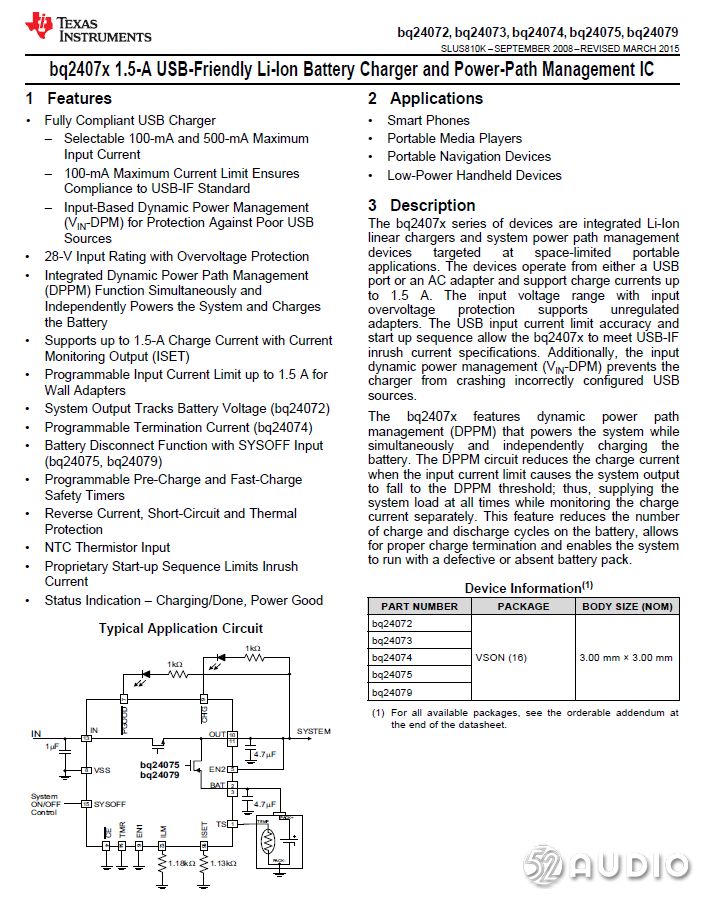

TI BQ24073 详细资料。
TI BQ24073 详细资料。

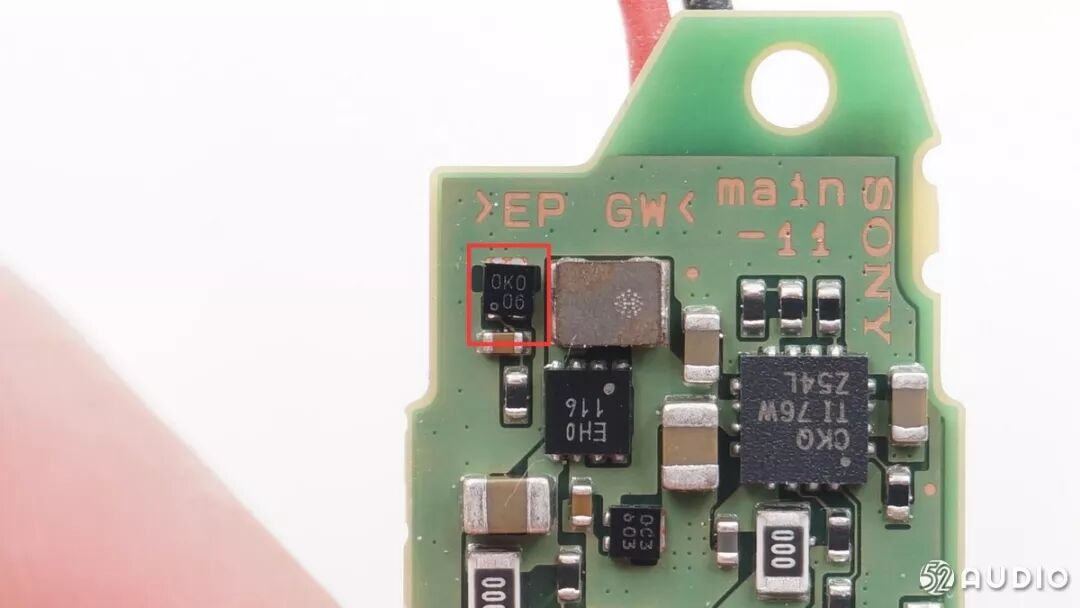

二极管。
PIC16F1455单片机，8位机，控制USB连接和耳机充电。

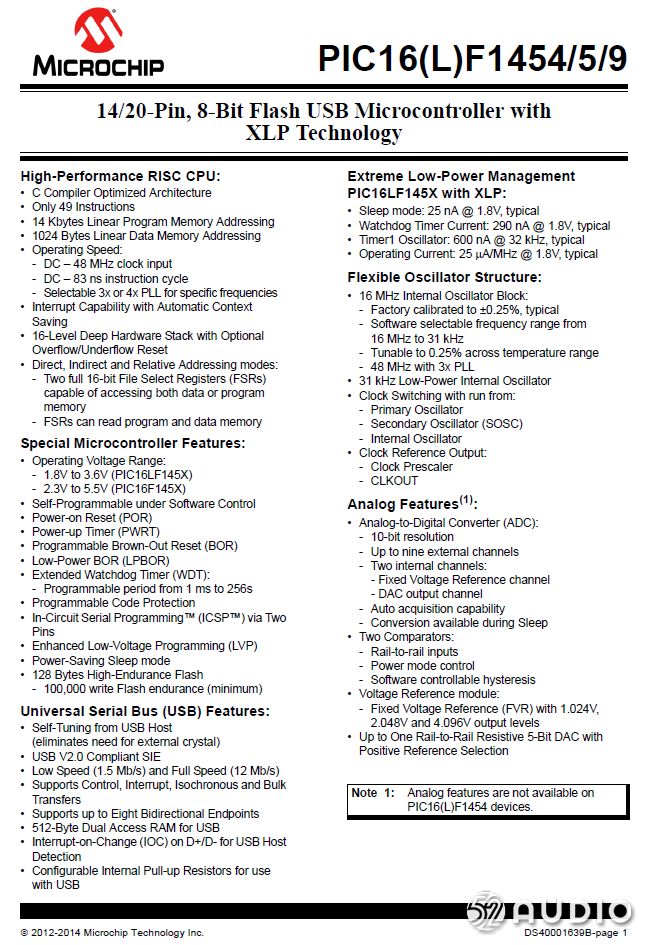

PIC16F1455 详细资料。

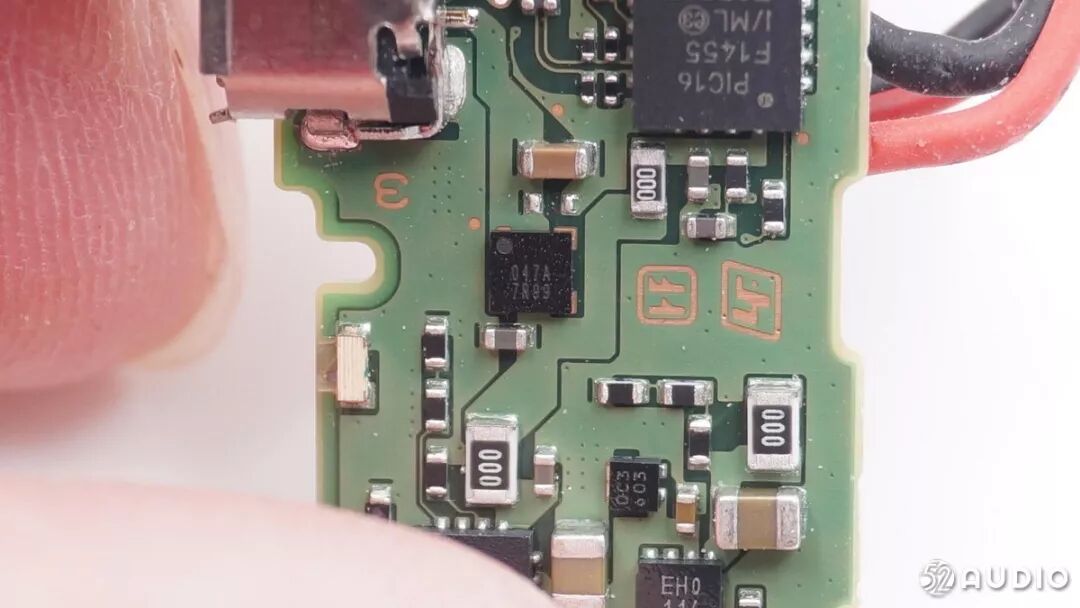

输入的保护芯片。

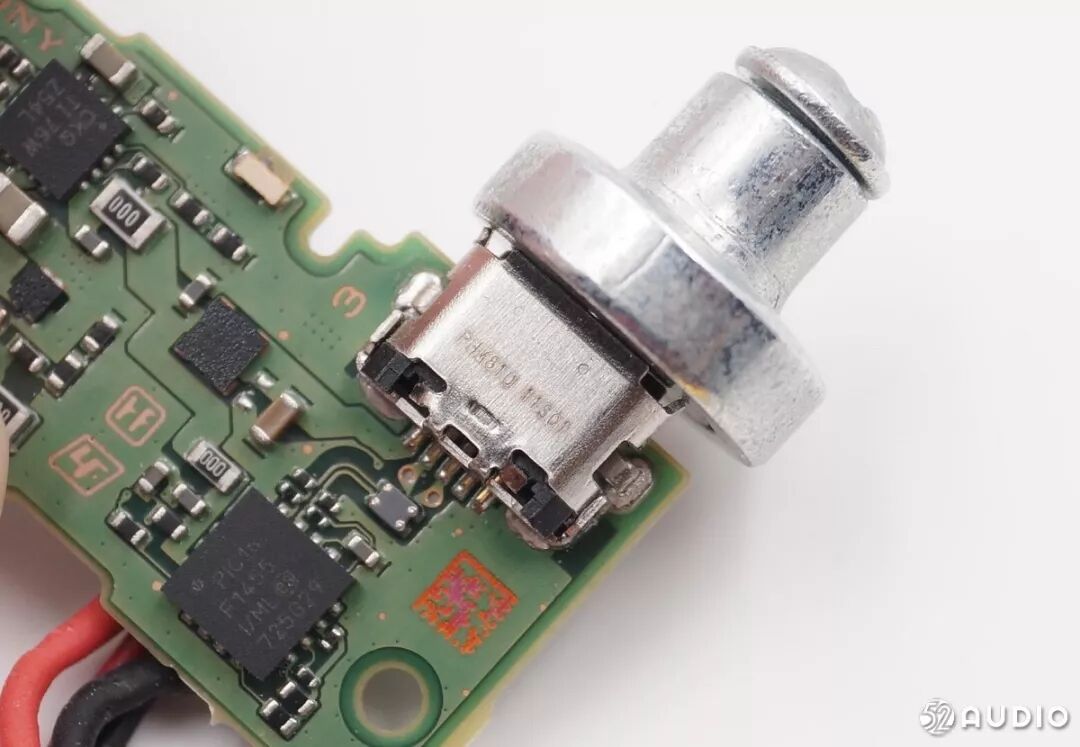

USB座子磁吸。
下面把拆解的毒手伸向耳机。

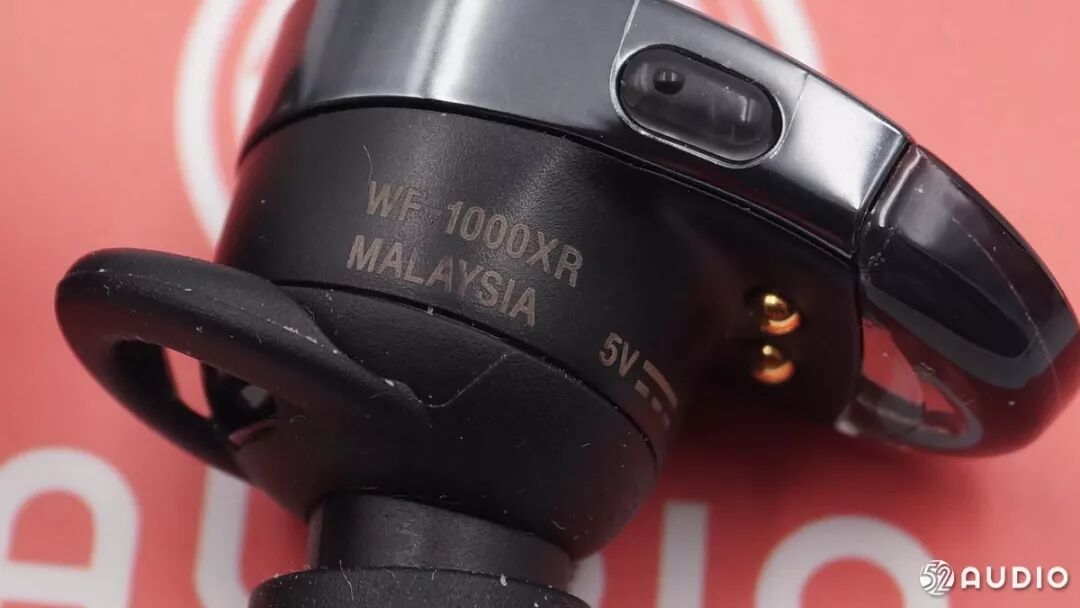

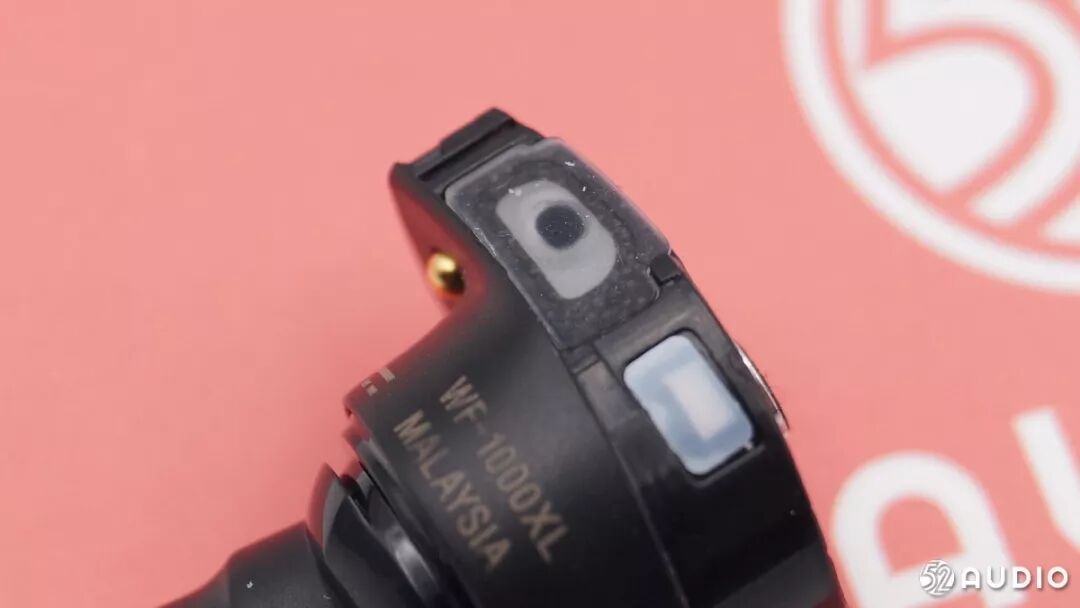

马来西亚制造，输入：5V DC。
镀金触点特写。
信仰灯和蓝牙天线特写。
卸下耳机套和耳撑之后的真面目。

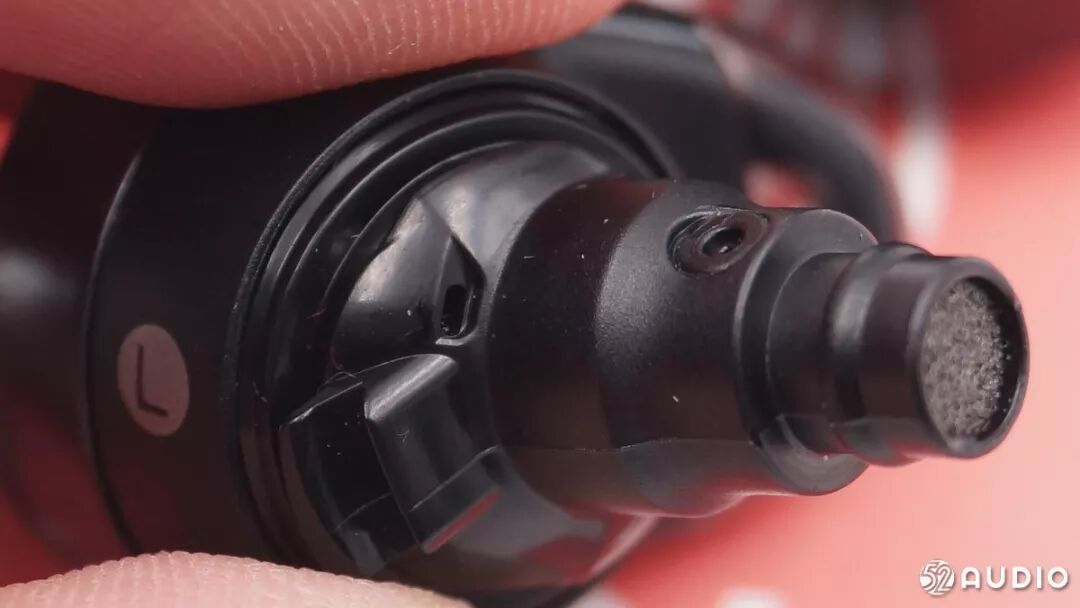

耳机导管有海绵防止污物进入，另一方面可以达到一定程度的校音作用。

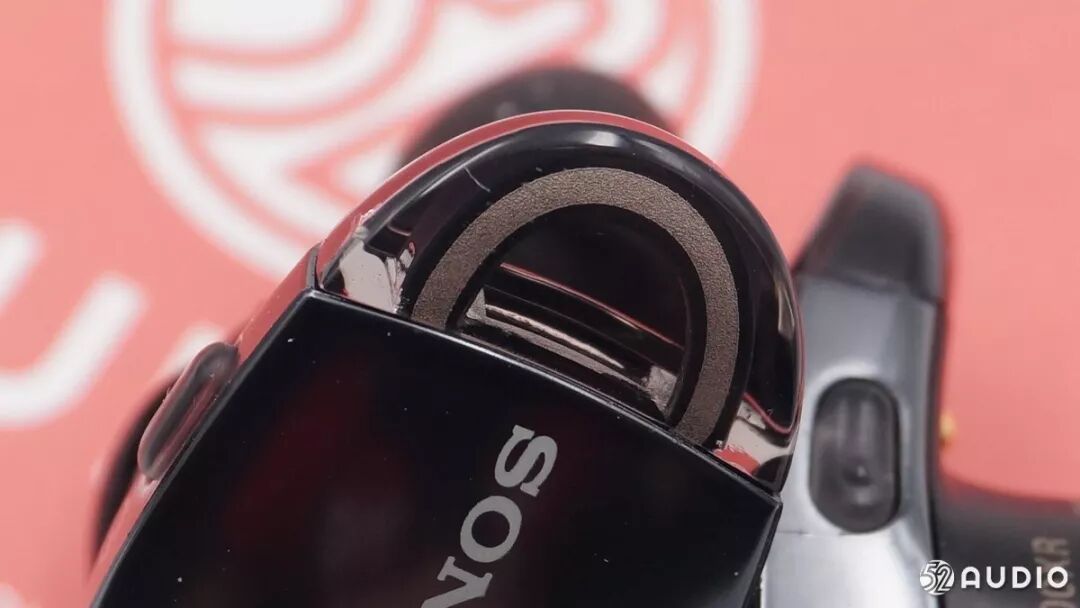

金属拾音器滤网特写。
耳机导管特写，多段式设计，内藏一个6mm单元。

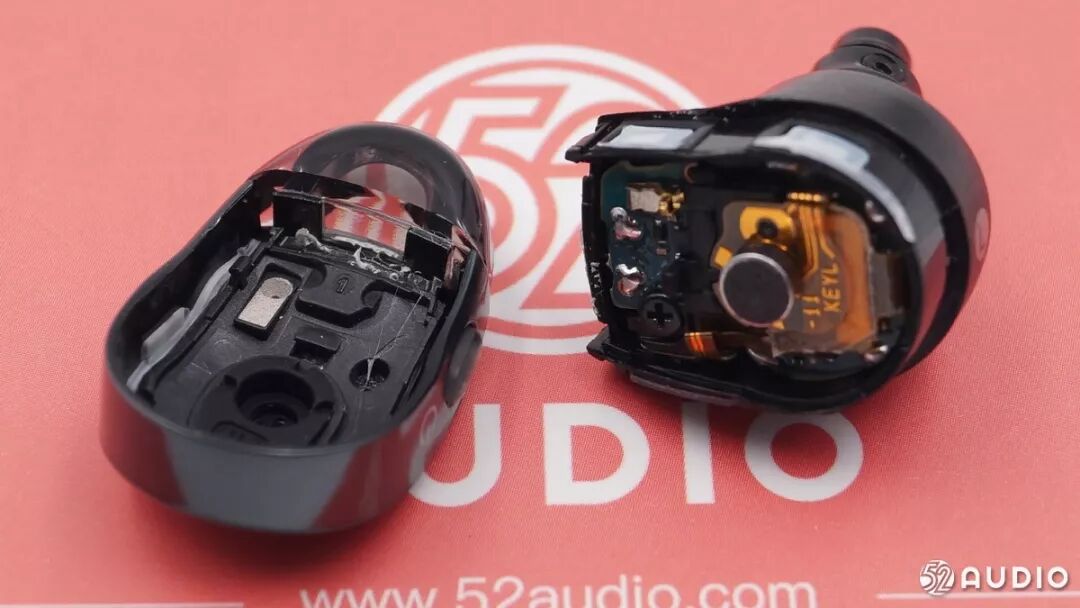

拆开耳机，第一眼就觉得做工很精细。
面罩内部的蓝牙天线。
按钮开关。

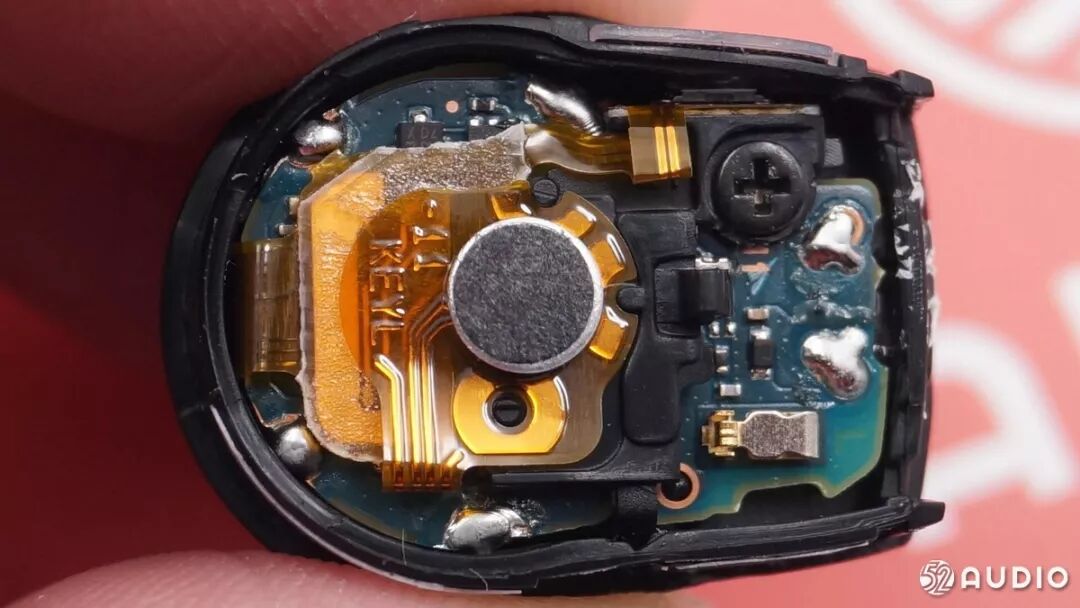

正面特写，FPC上面的电容式拾音器还有蓝牙天线的触点。

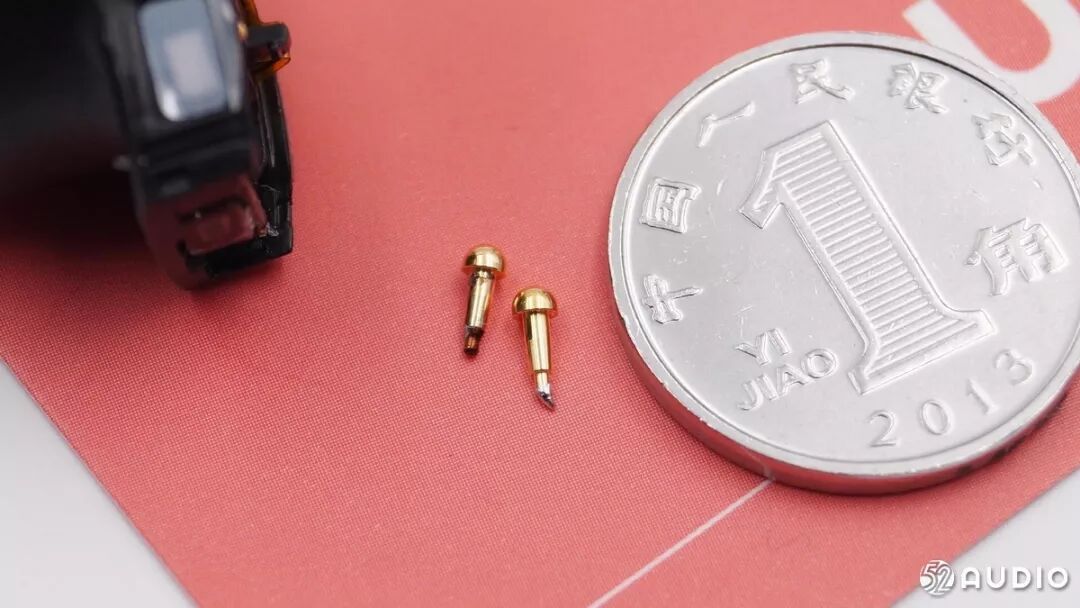

充电触点。
焊下充电触点才能继续拆解。

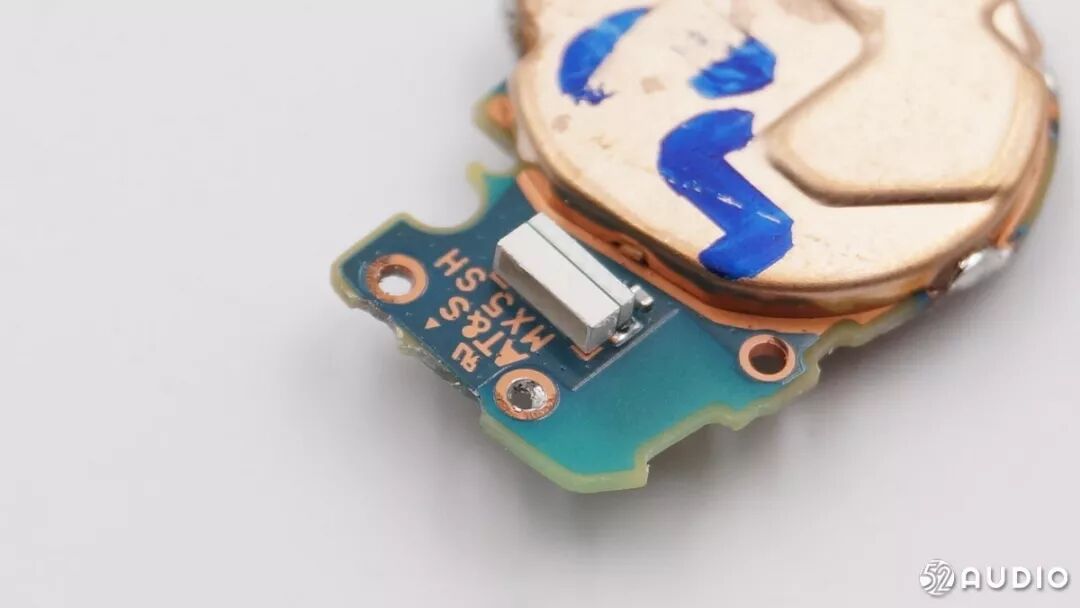

FPC通过连接器与电路板相连。

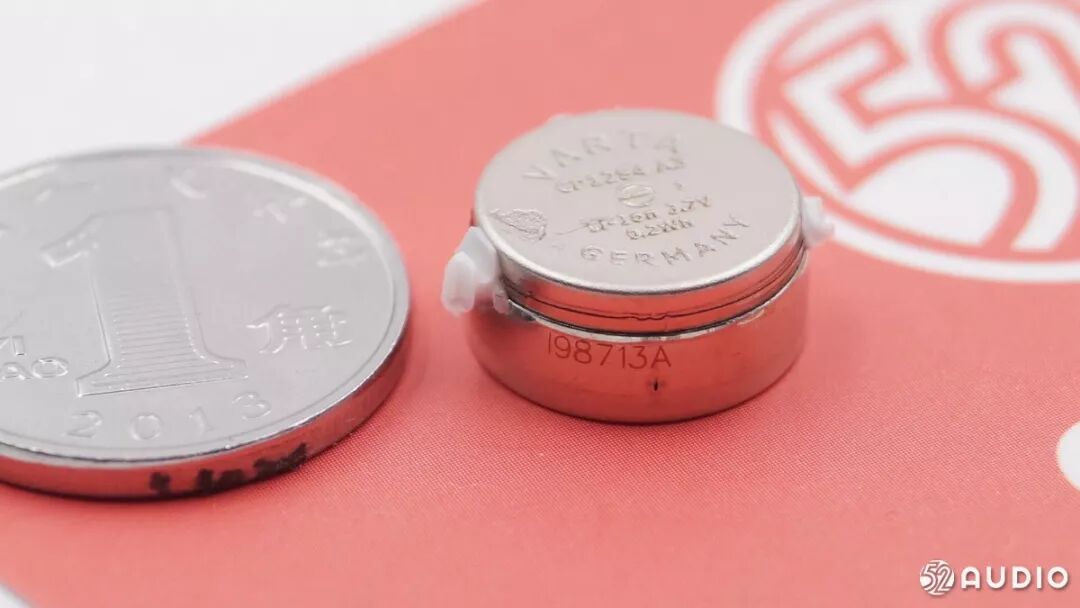

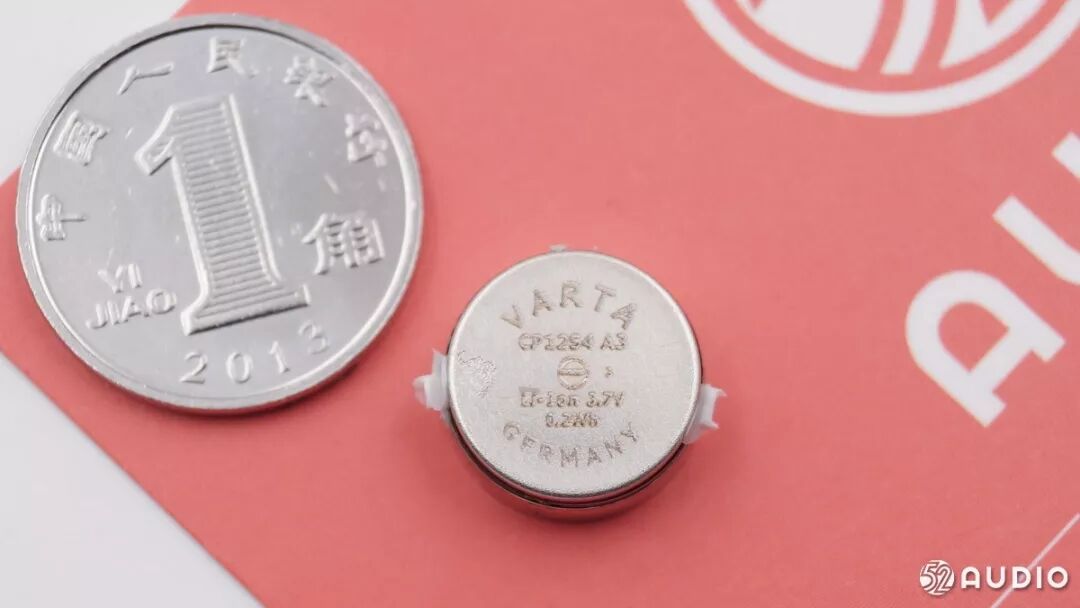

据我爱音频网拆解，Sony WF-1000X的耳机采用德国大厂瓦尔塔锂电池CP1254，具有寿命长的特点。直径12mm，厚度5.4mm，0.2Wh换算下来是54mAh。
瓦尔塔锂电池CP1254正极特写。
瓦尔塔锂电池CP1254负极。
两个耳机两颗电池，容量相同。

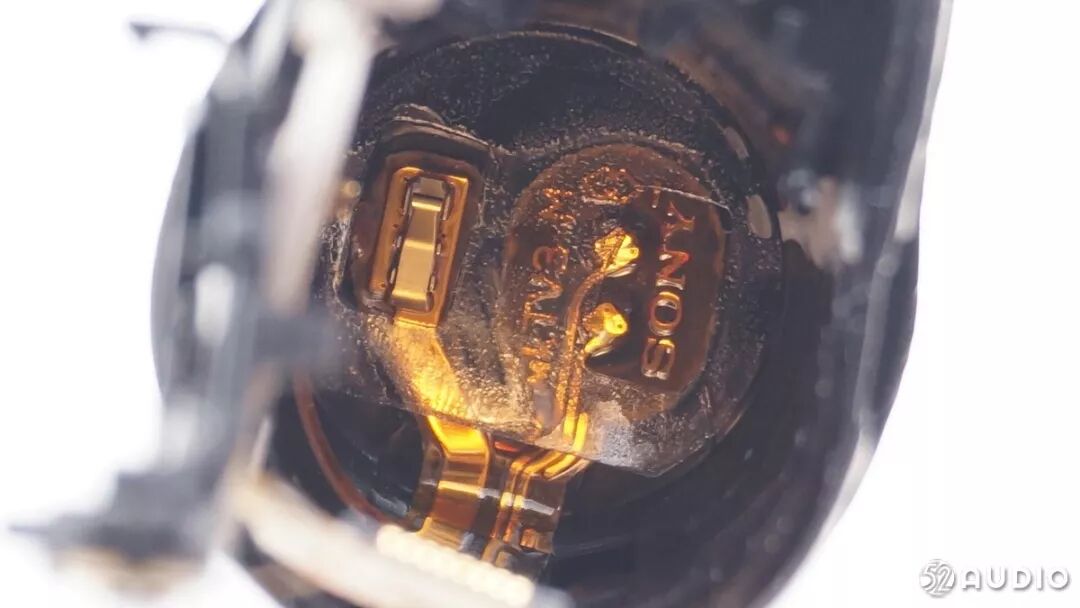

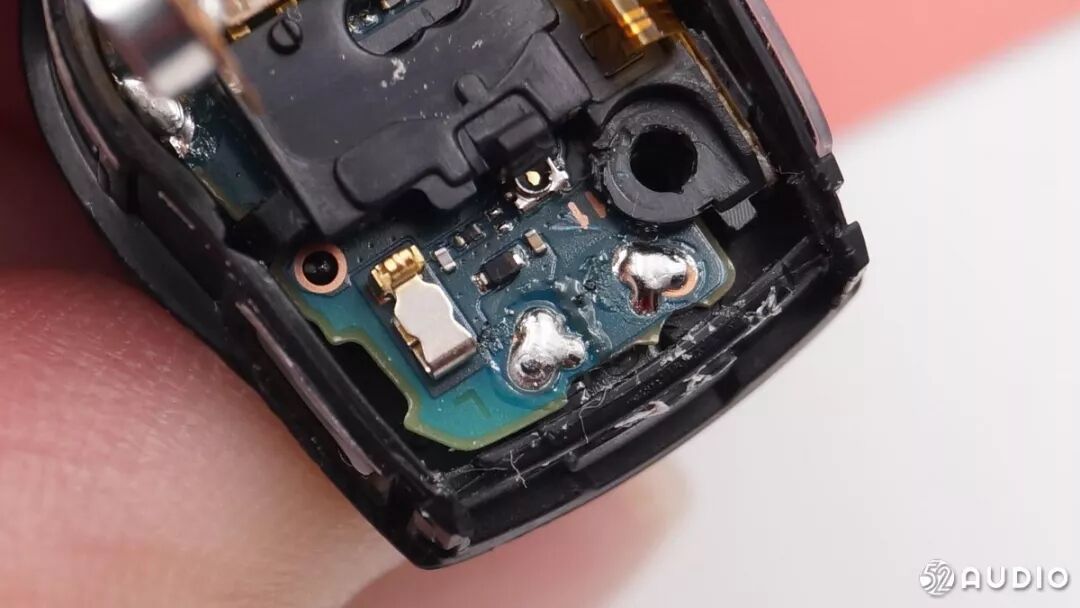

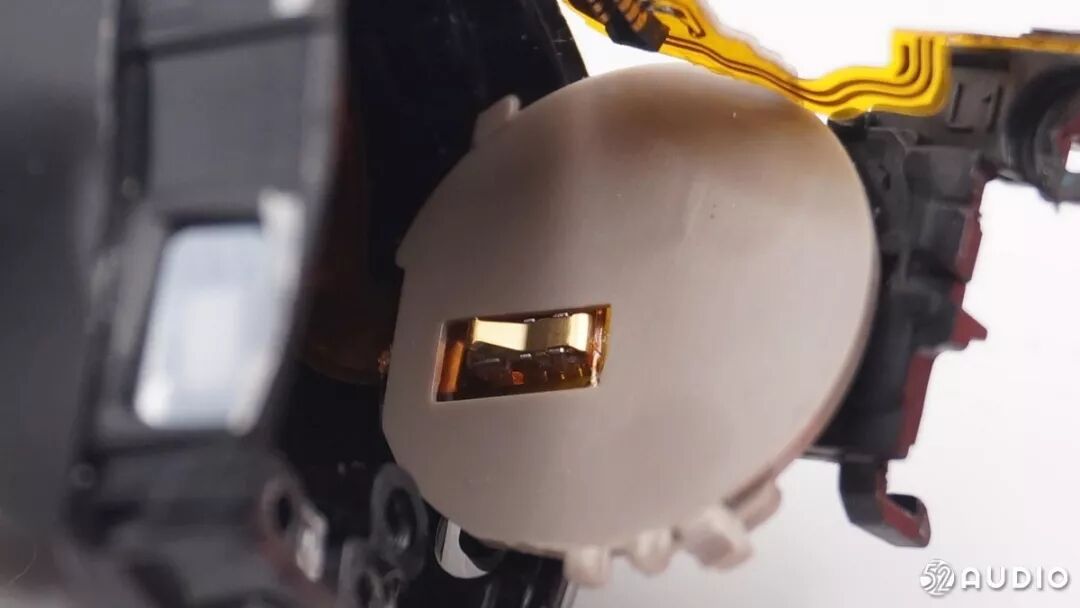

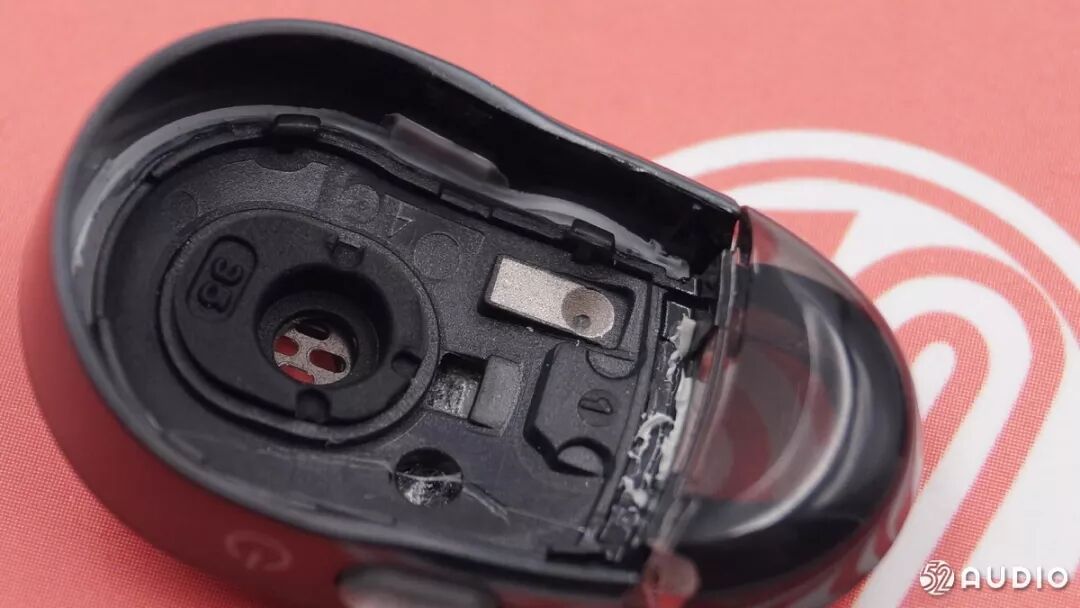

壳体内的纽扣锂电池触点。
据我爱音频网拆解分析，以上两张图片为壳体内的电池正负极触点，两个焊点是去到耳机扬声器的。

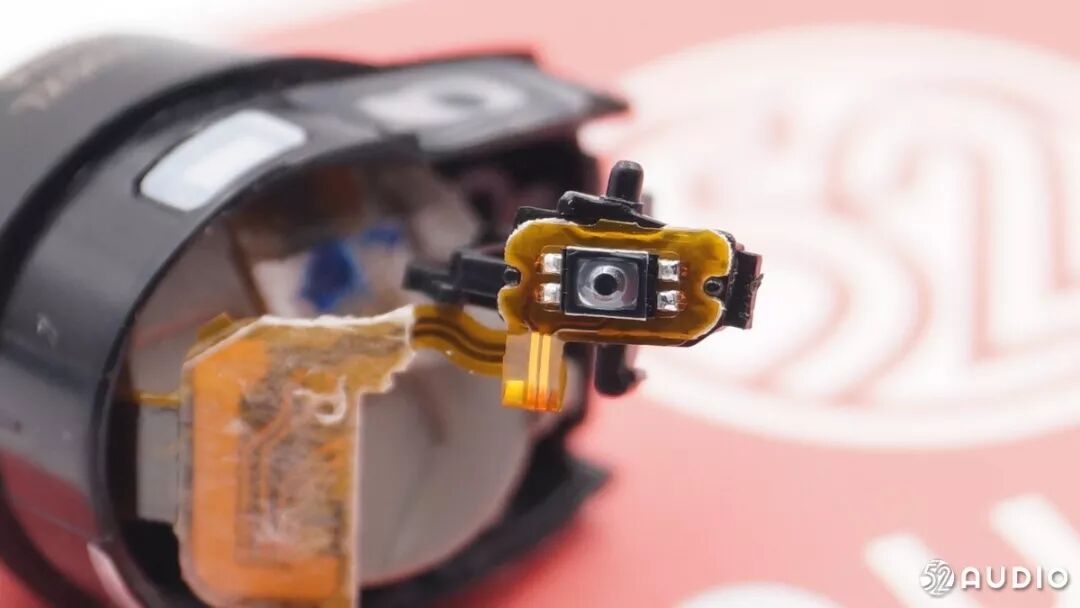

FPC上面的按键。

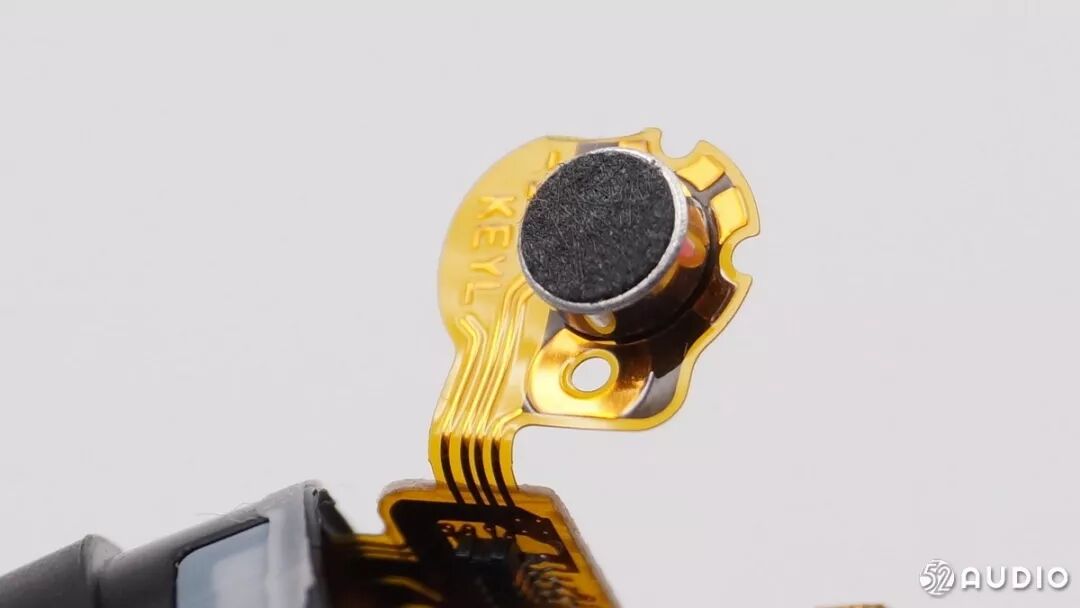

用于通话和降噪的电容式拾音器。
据我爱音频网分析，正面很显眼的一颗苹果认证IC，用于MFI认证设备。

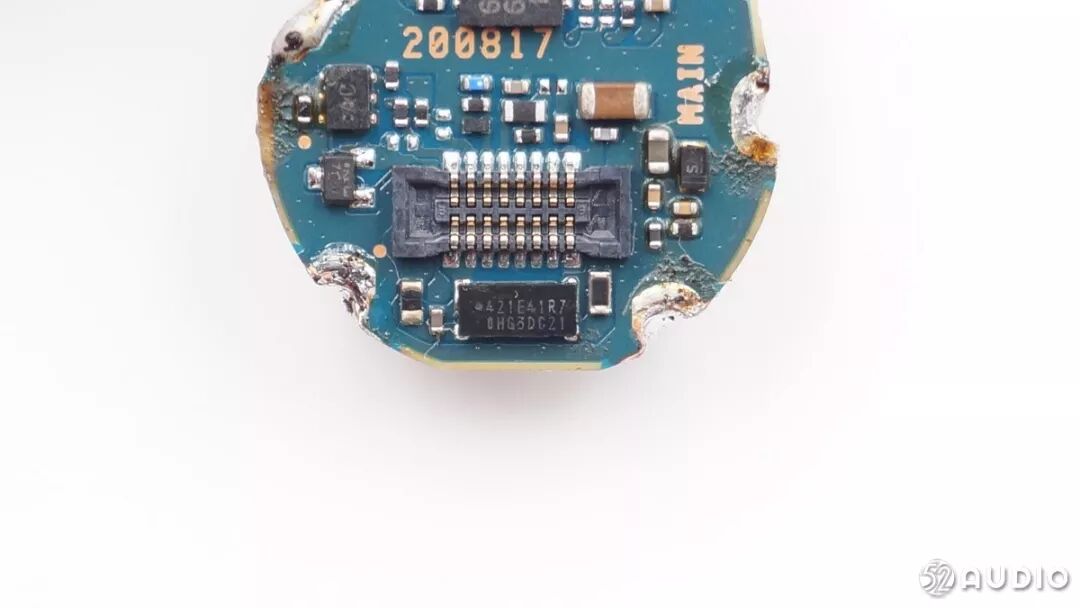

丝印421E41R7的芯片，功能不详。

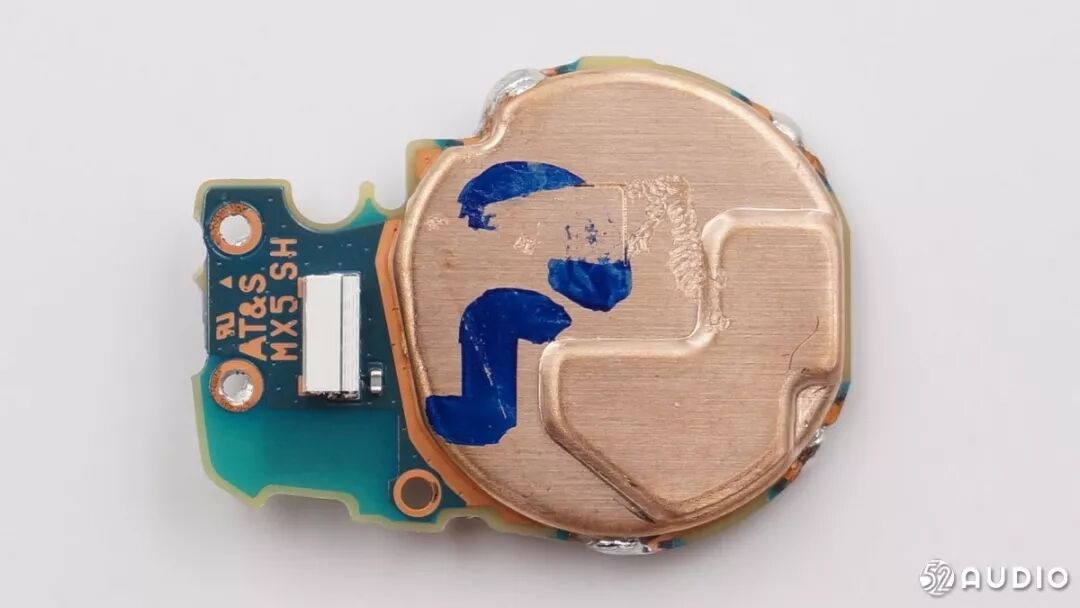

信仰灯和屏蔽罩。
信仰灯特写。

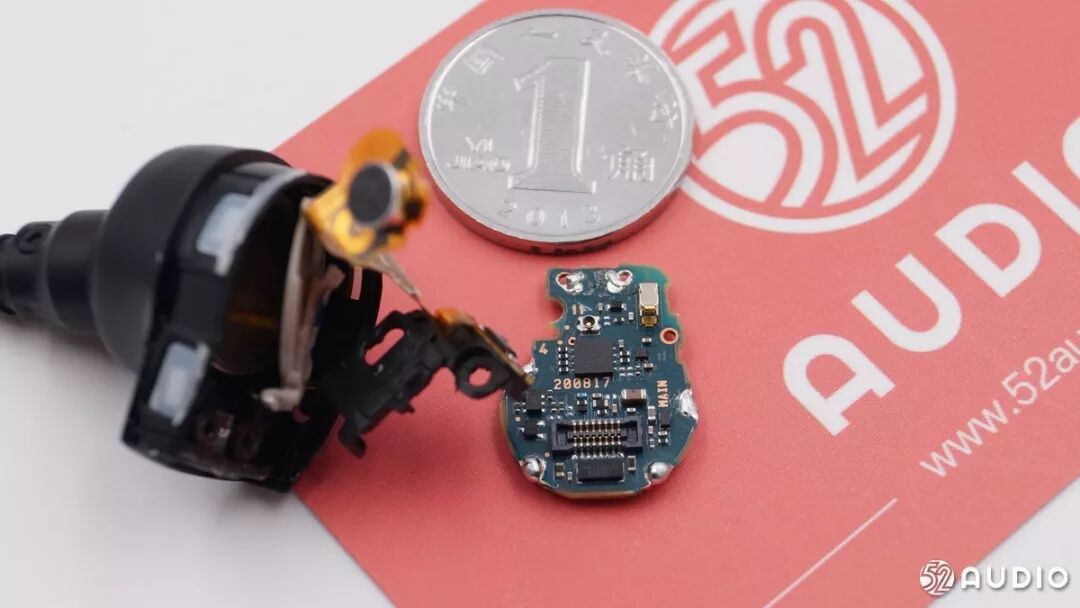

取下屏蔽罩，实际上电路板非常小，我爱音频网将其与1角硬币对比发现，电路板比1角硬币还小。

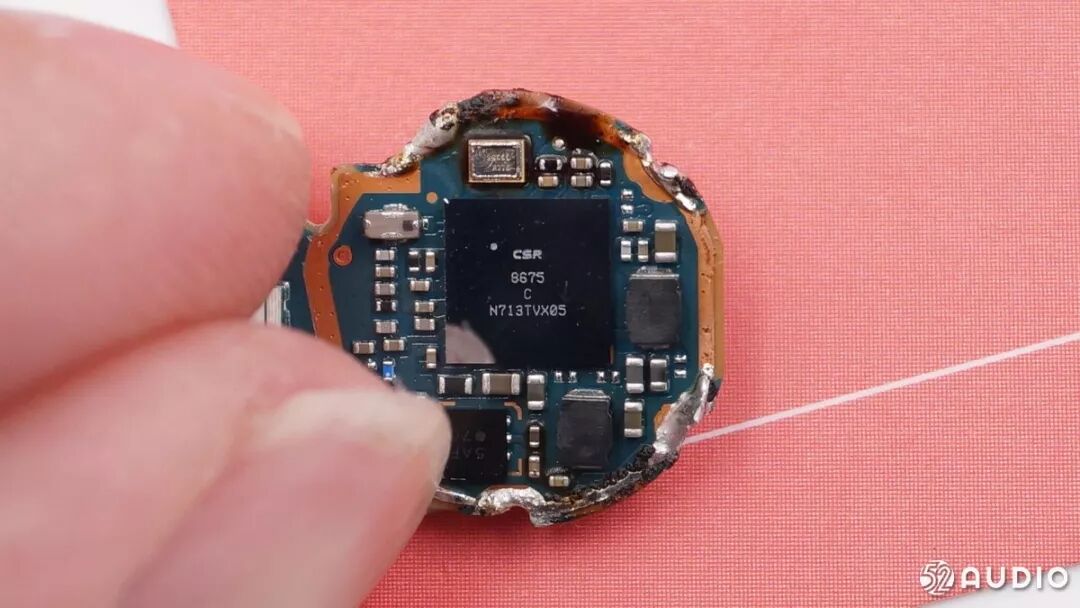

高通 CSR8675蓝牙单芯片。
Sony WF-1000X使用了CSR8675的主动降噪，我爱音频网分析，所谓的信仰降噪实际上高通芯片的一部分功能。

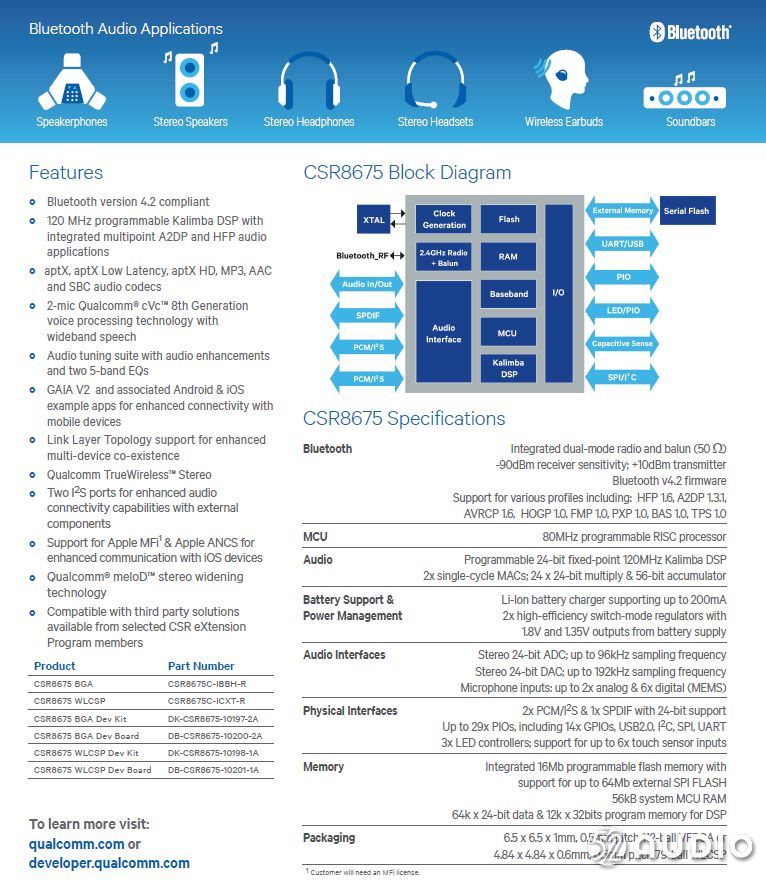

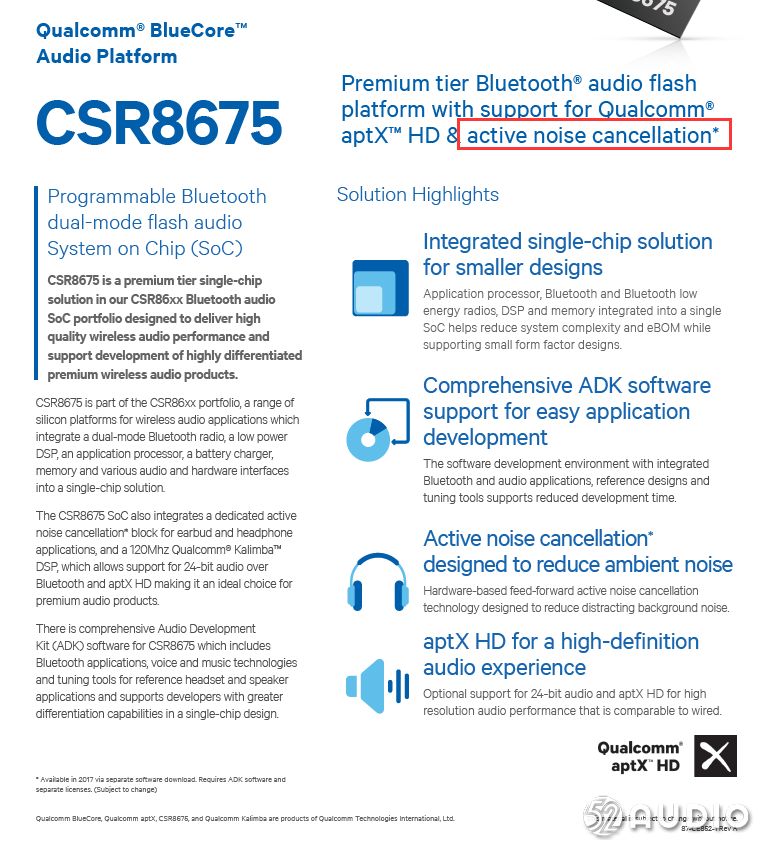

高通CSR8675，支持蓝牙4.2，支持模拟和数字拾音器，内置高通Kalimba DSP，120MHz时钟频率。无需外部元件，可以为内置锂电池提供200mA的充电电流。

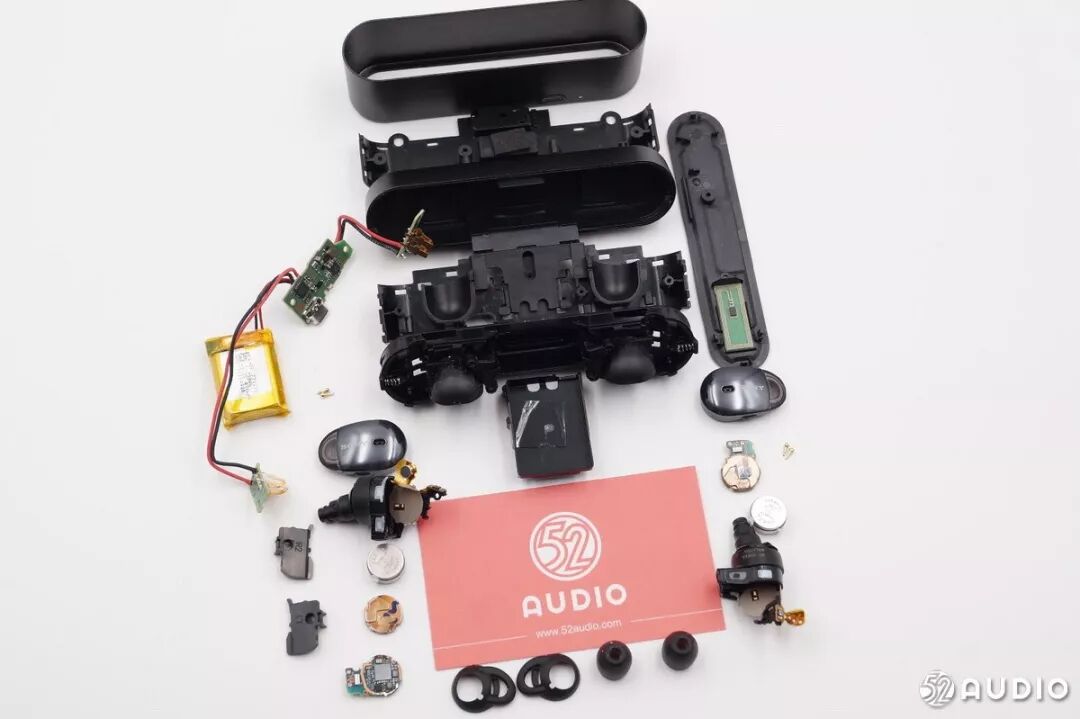

拆解全套。
三、我爱音频网拆解总结
1、Sony WF-1000X比同类产品小的体积内配备了更多的功能，搭载有降噪、环境音等模式；配套的扁平充电盒很容易就能放进包里，适合日常携带使用；
2、通过拆解，发现这款耳机盒充电盒的用料上乘、做工精细，耳机内部空间利用率高；采用CSR8675方案，支持蓝牙V4.2，内置集成式高性能立体声DAC和ADC，还搭载了先进的主动降噪技术，提升用户使用体验。这款高集成度的芯片节省了空间，并且降低了整体功耗，让耳机更轻更小还能保持续航时间。
.
.
