拆解报告：先锋SEC-E221BT真无线TWS耳机
AirPods的出现，挂起了一阵TWS耳机的风潮，让TWS无线耳机迅速进入大众视野。我爱音频网拿到了一款作为影音老牌的先锋电子推出的一款TWS蓝牙耳机SEC-E221BT，马上给大家带来拆解报告。
一、先锋SEC-E221BT真无线TWS耳机开箱
简约的外包装，整体上白色底色，先锋的Pioneer Logo置于左上角，中间是产品的效果图，下面有“TRUE WIRELESS DESIGN” Tiny Twins 表明这款耳机是TWS真无线。
包装盒底面右上角有蓝牙的注册商标，这款先锋SEC-E221BT支持蓝牙4.2。下面是详细的产品规格：
蓝牙版本：Bluetooth V4.2；支持协议：A2DP（蓝牙音频传输模型协定）、AVRCP（音频/视频远程控制配置文件）、HSP（手机规格）、HFP（免提规格）；频率响应：20Hz-20kHz；音乐播放时间：3.5H+26H（配合随行充电盒）；电池容量（随行充电盒）：1250mAh；单个耳机质量：4.6g；随行充电盒质量：71g；包装尺寸：95mm*44mm*165mm。
生产者：先锋电子（中国）投资有限公司；产地：中国深圳。

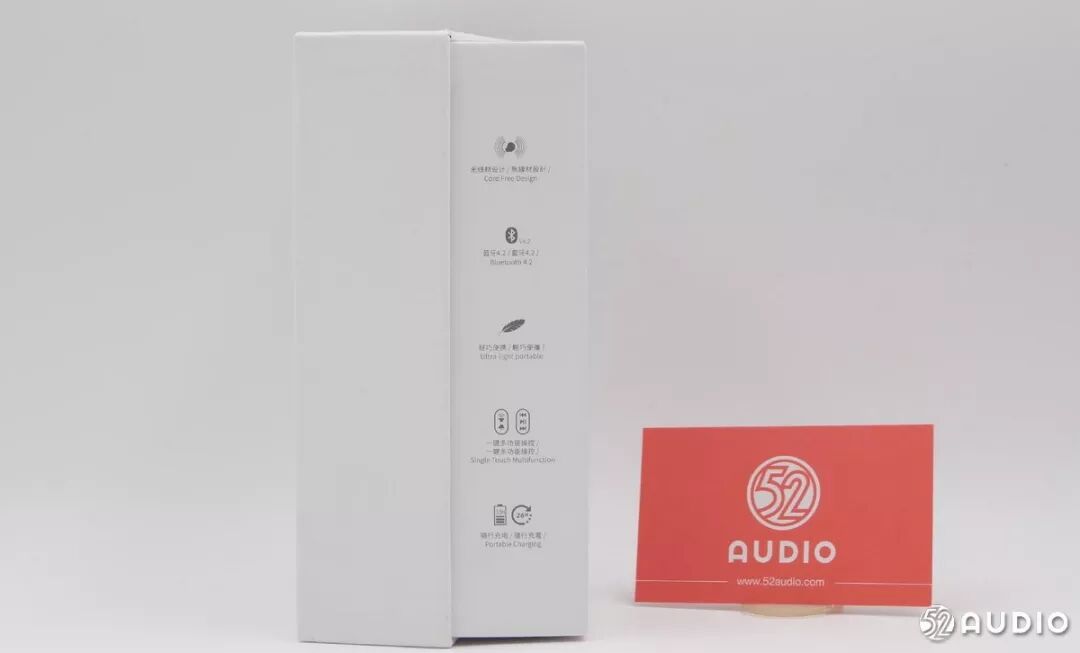

这边的侧面展示了一些特色功能，有：无线材设计、蓝牙4.2、轻巧便携、一键多功能触控、随行充电。

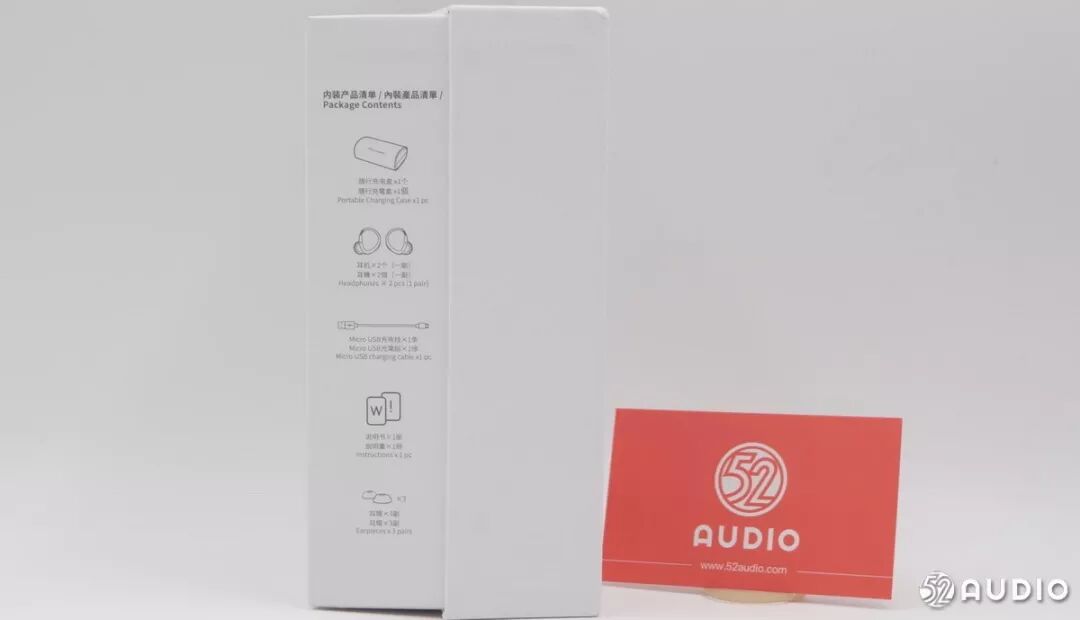

另一面列出了包装内容：随行充电盒一个、耳机一副、Micro USB充电线1条、说明书一份、耳帽3副。

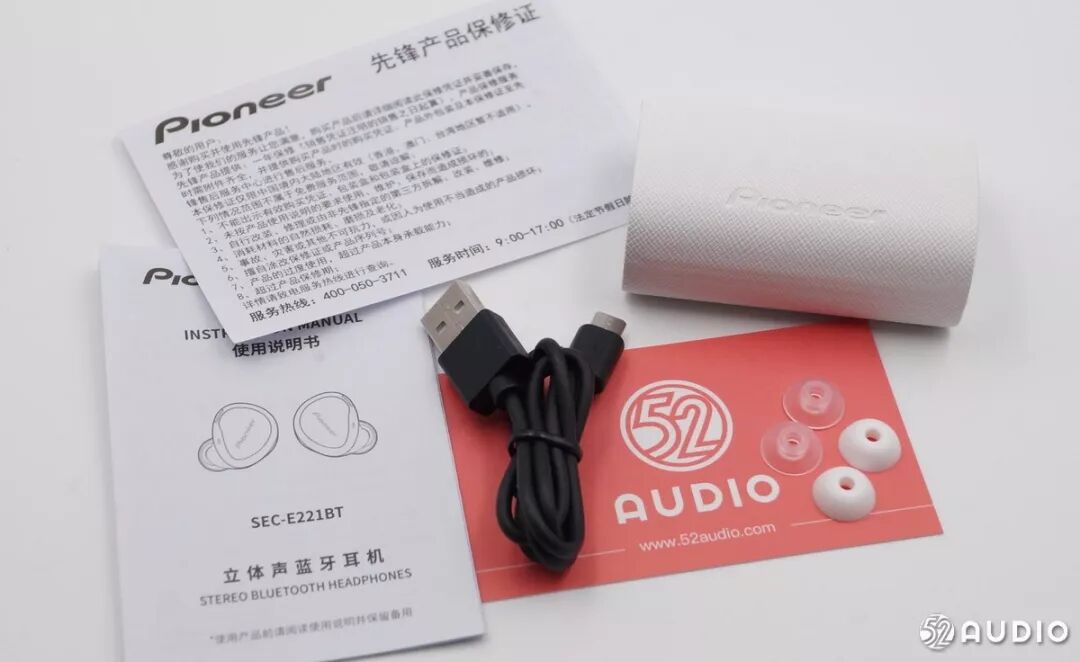

包装内除了耳机本体之外还有一根Micro USB充电线、两副不同的硅胶耳帽。
耳机的随行充电盒外表被一层仿皮质感的PU包裹着，像一个老式的钥匙包。
耳机的随行充电盒外表被一层仿皮质感的PU包裹着，像一个老式的钥匙包。

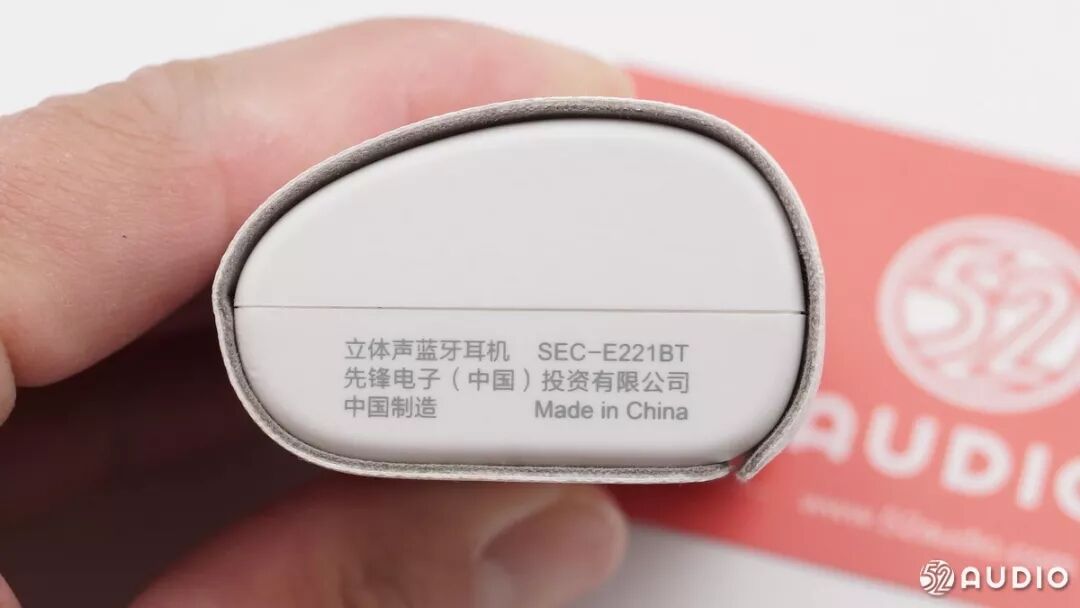

随行充电盒侧面有简单的耳机信息：立体声蓝牙耳机 型号：SEC-E221BT，先锋（中国）投资有限公司出品，中国制造 Made in China。

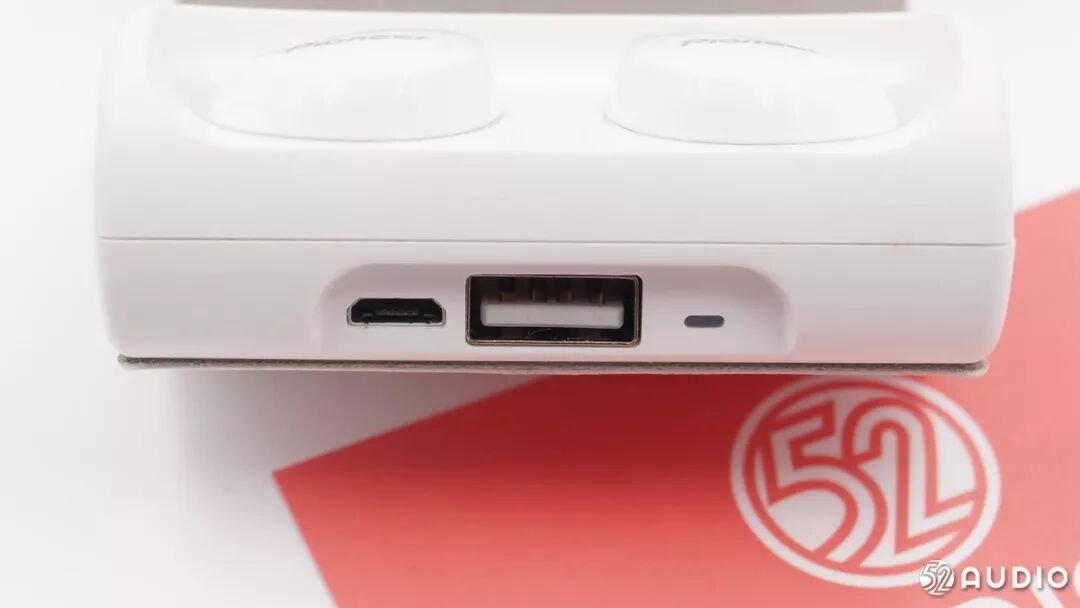

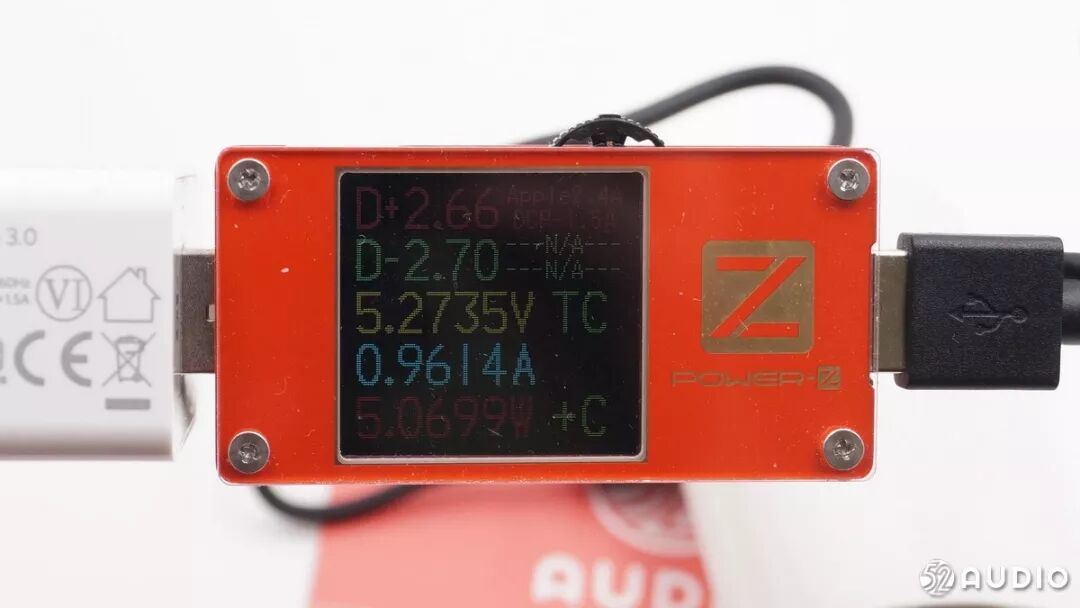

随行充电盒使用Micro USB充电，它还是个移动电源，通过USB-A口为其他设备充电。
随行充电盒使用Micro USB充电，它还是个移动电源，通过USB-A口为其他设备充电。
耳机是采用3pin触点充电的。

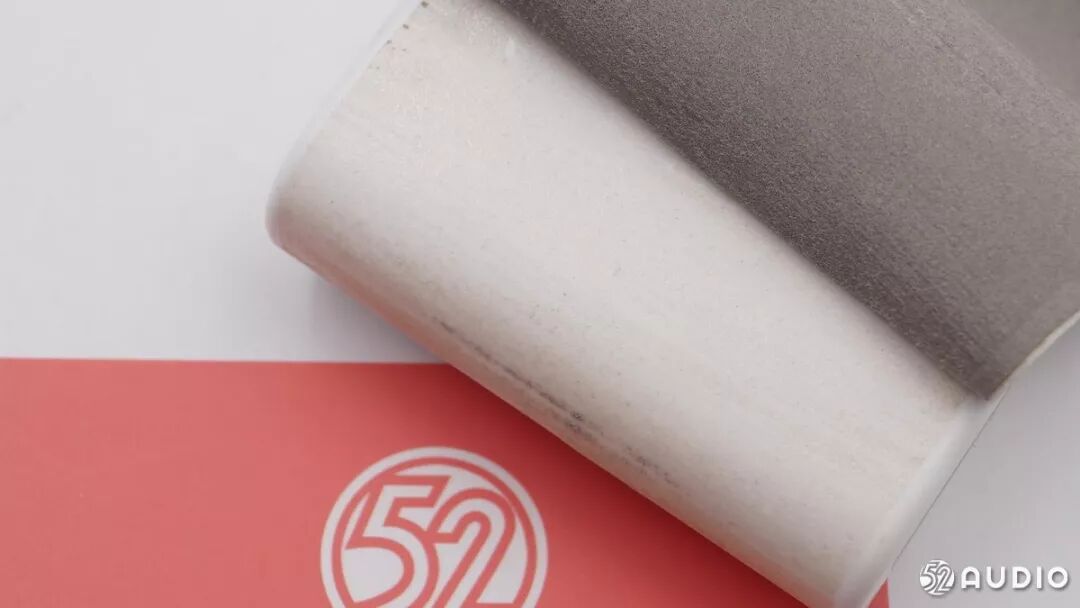

撕开PU层，里面是较硬的塑料。
随行充电盒吸磁，这边是通过磁吸来收紧盖子的。
二、先锋SEC-E221BT真无线TWS耳机拆解
随行充电盒吸磁，这边是通过磁吸来收紧盖子的。

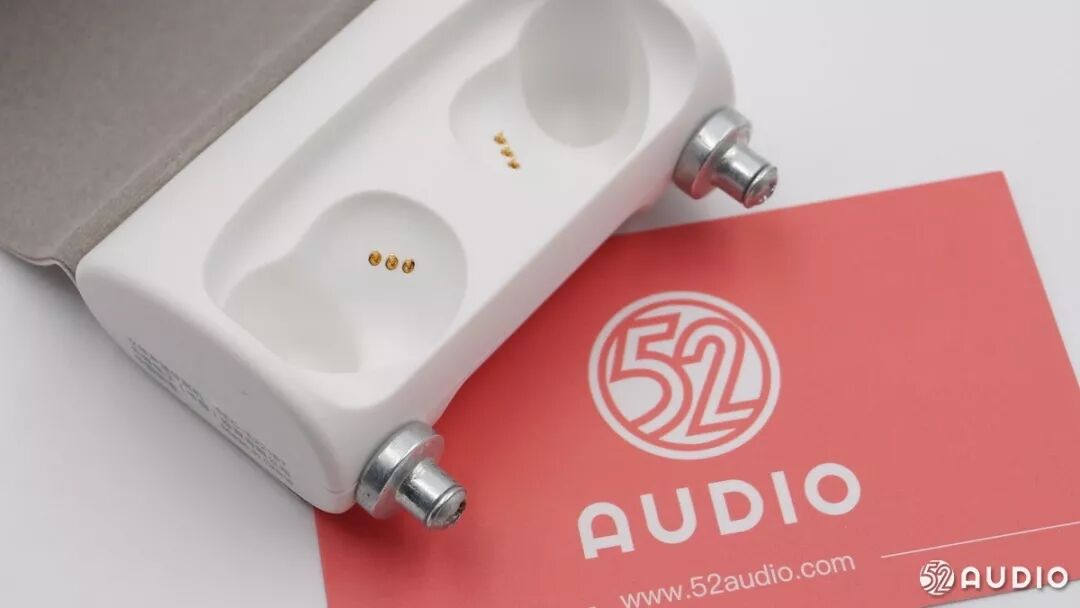

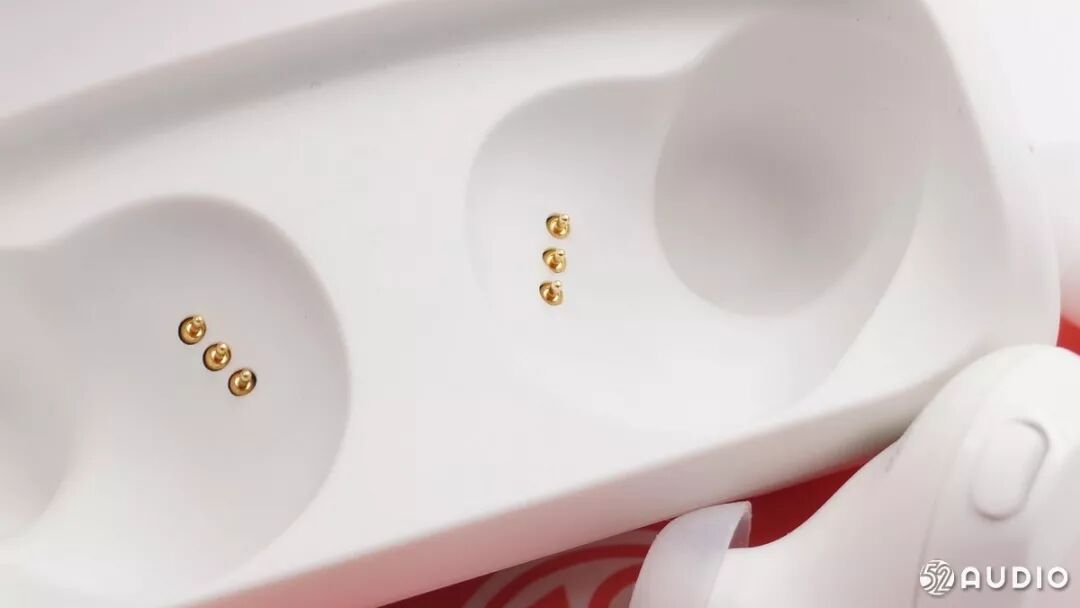

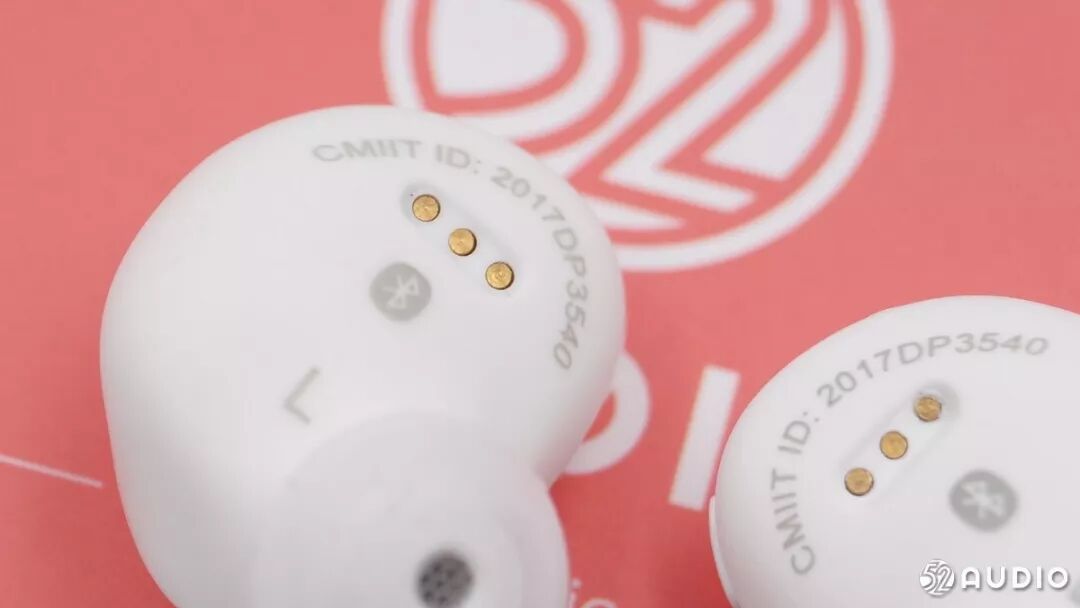

耳机的正面面分别有3pin的触点。

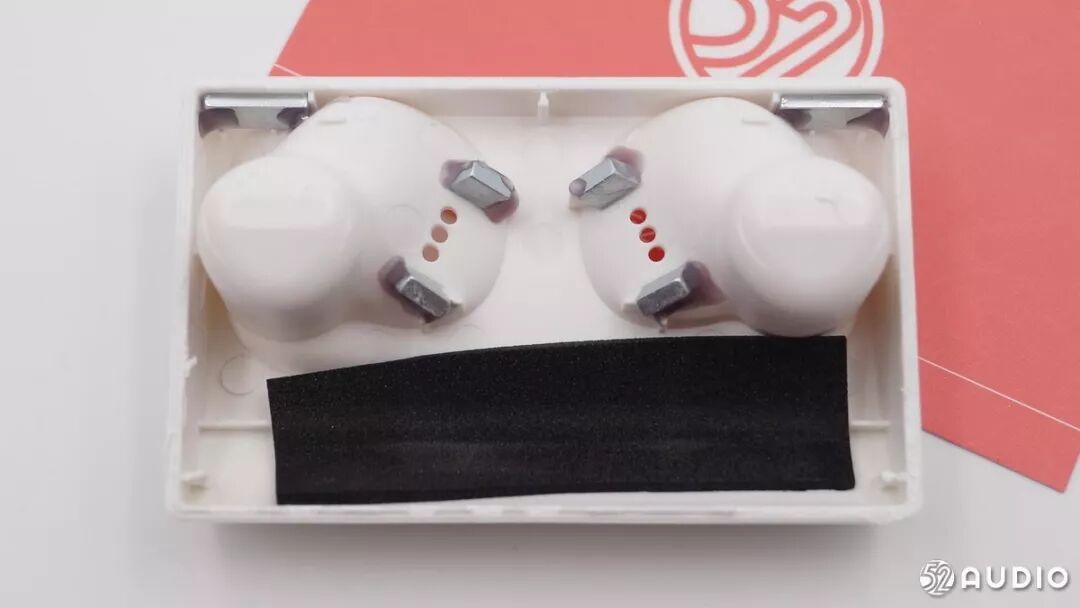

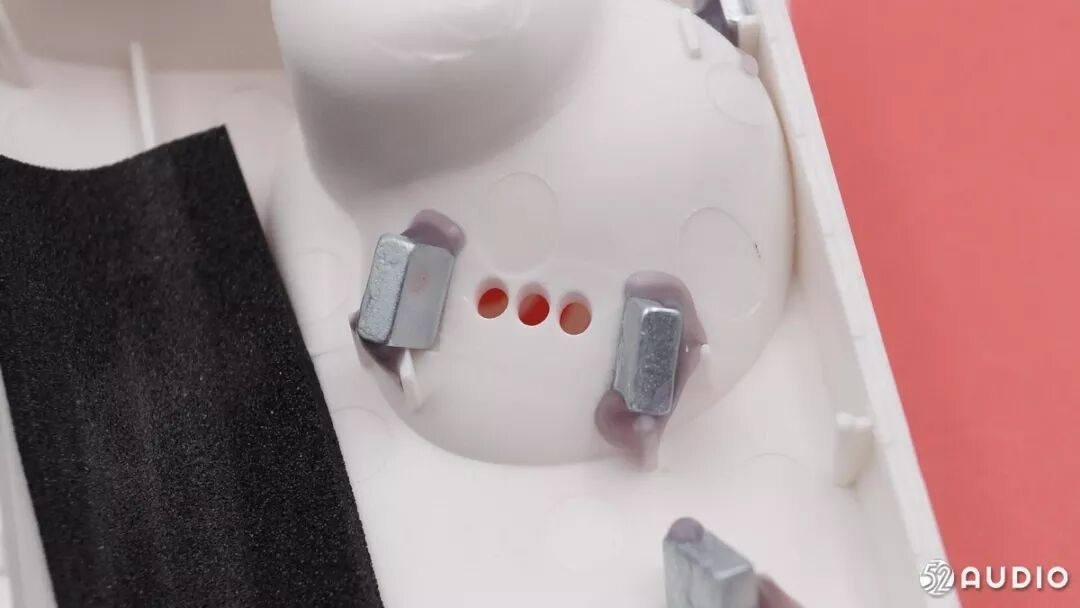

两个耳机槽后面都有磁铁，辅助耳机稳固地放在盒子内充电。

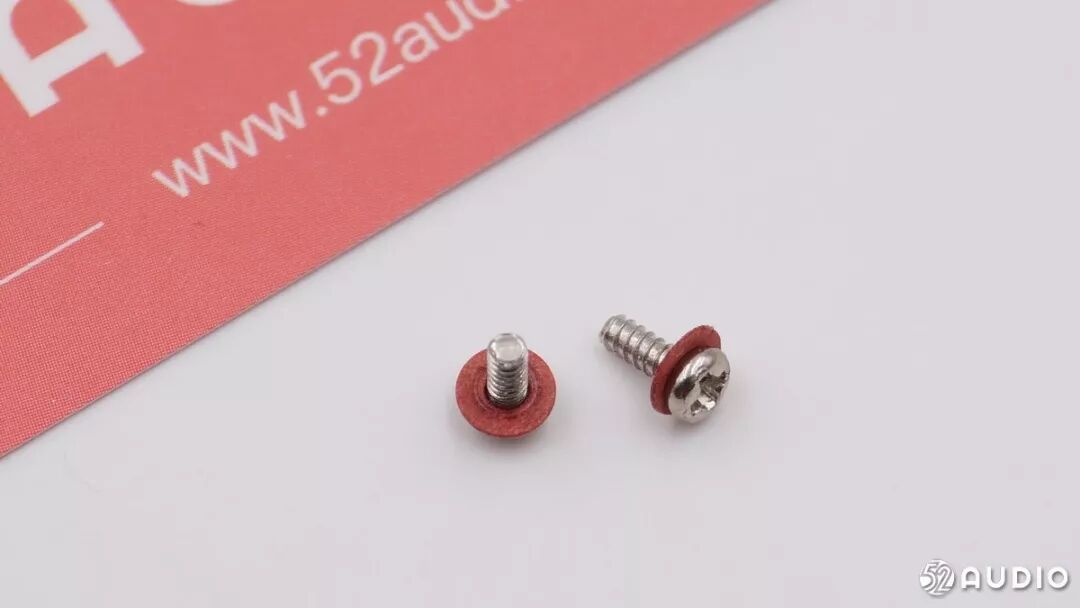

两颗螺丝上有垫圈。

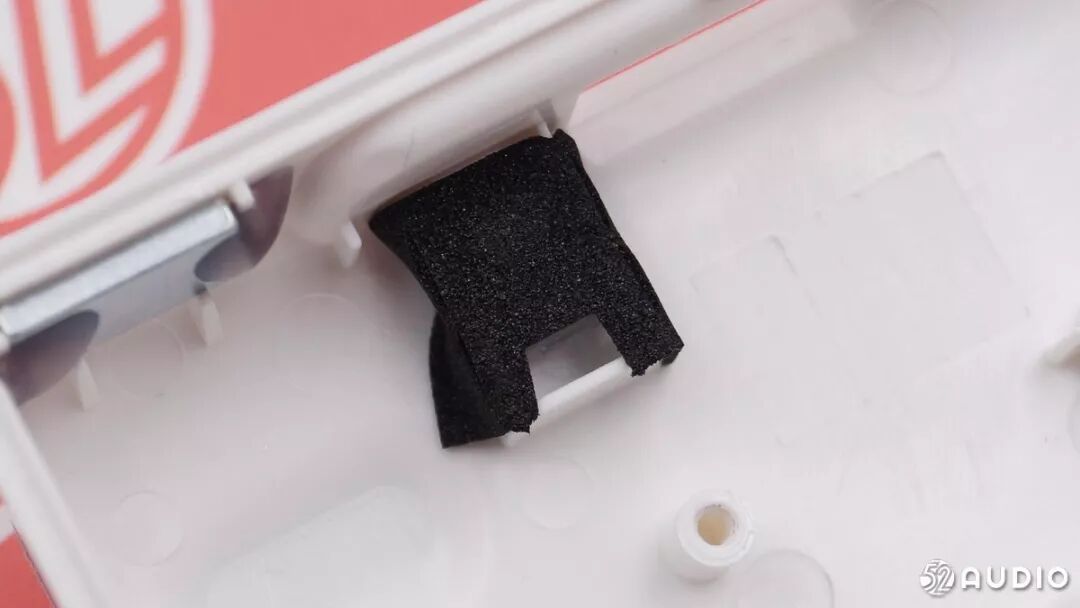

LED灯这边有泡沫材料，用于遮光。

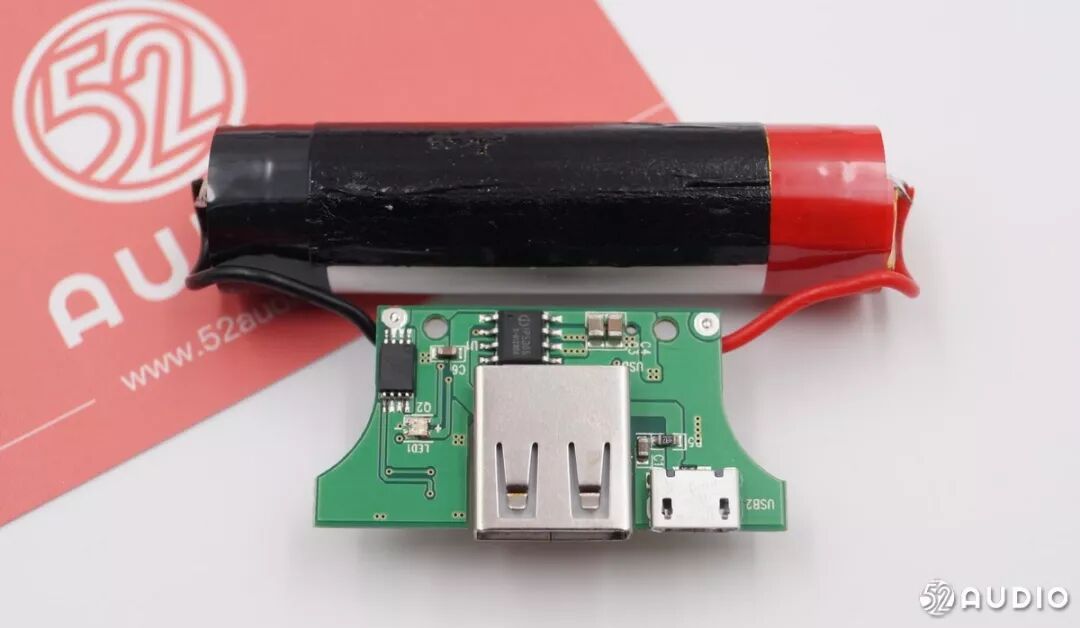

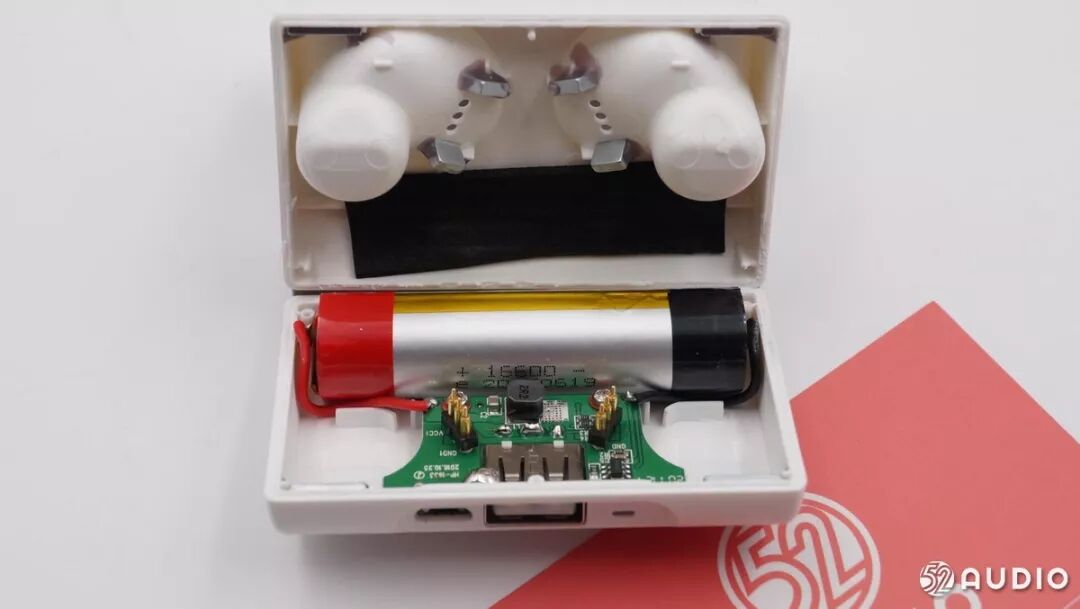

电池用线焊接到了主板上。
电池另一面粘着黑色绝缘胶布，Micro USB端子也焊接在主板的这一面。

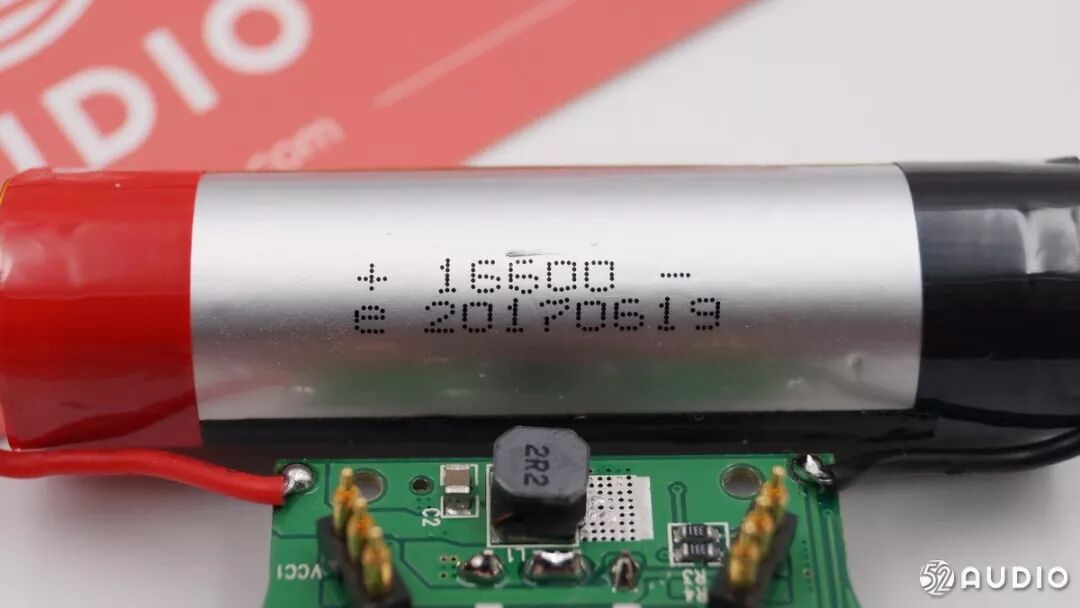

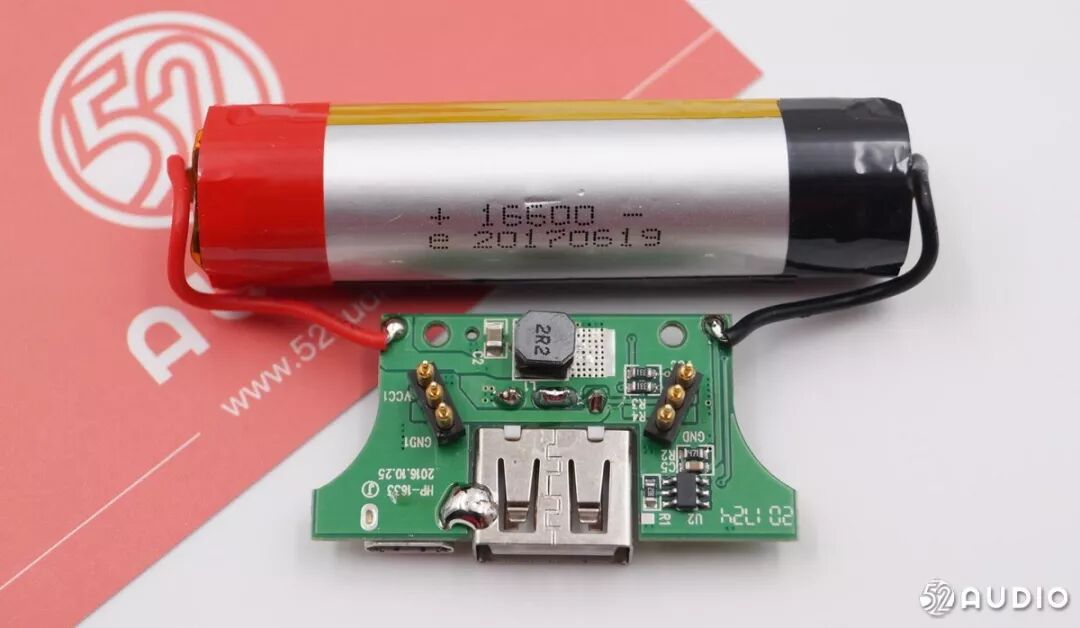

这是一颗规格为16600的锂电池，品牌不明。

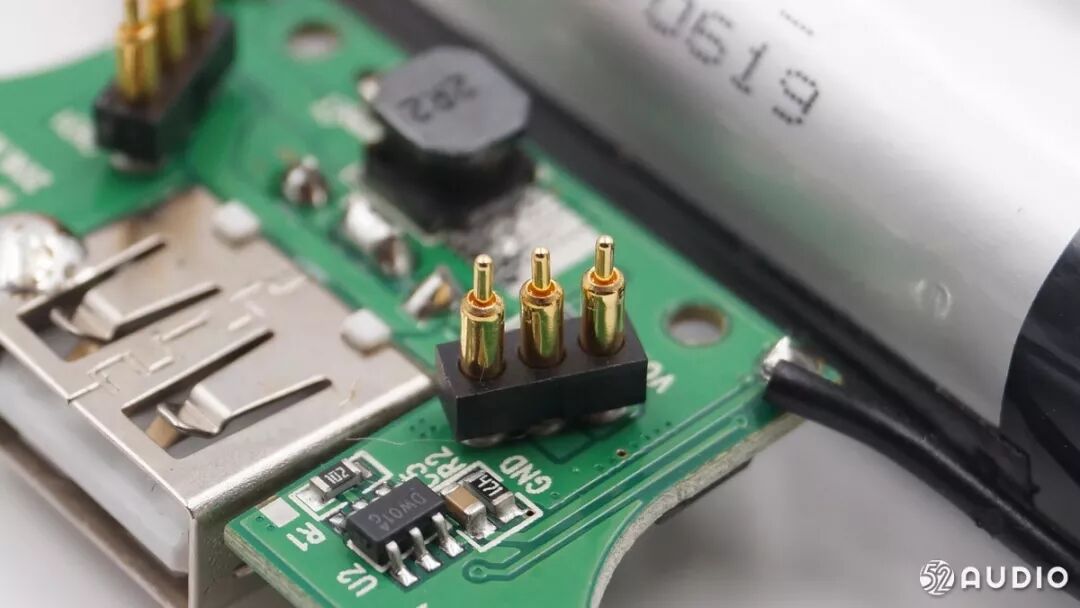

为耳机充电的3pin弹簧插座做工优良，焊点饱满。

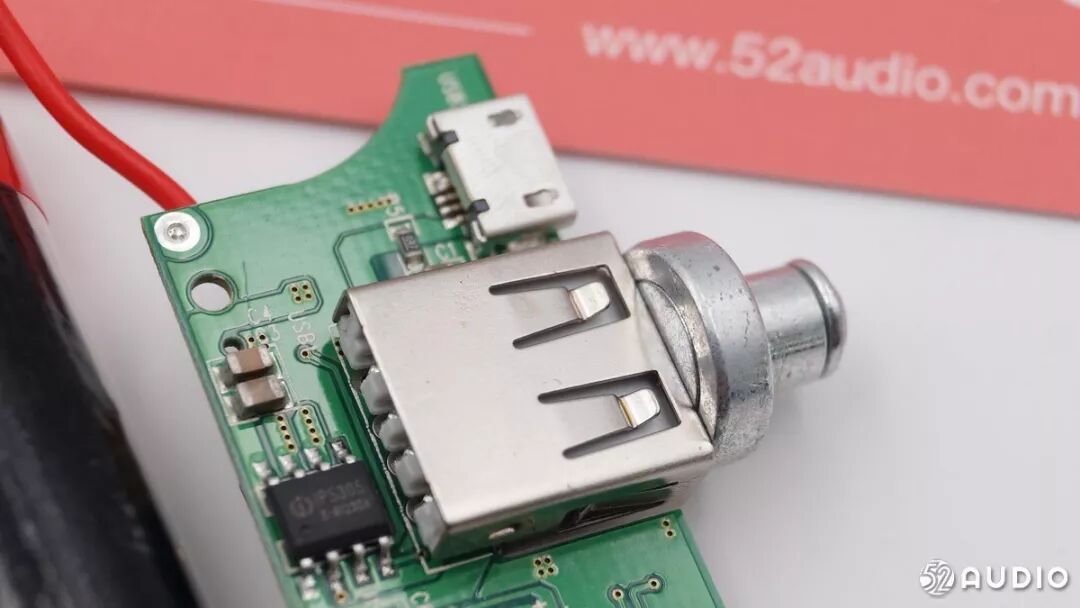

USB-A插座能吸磁。

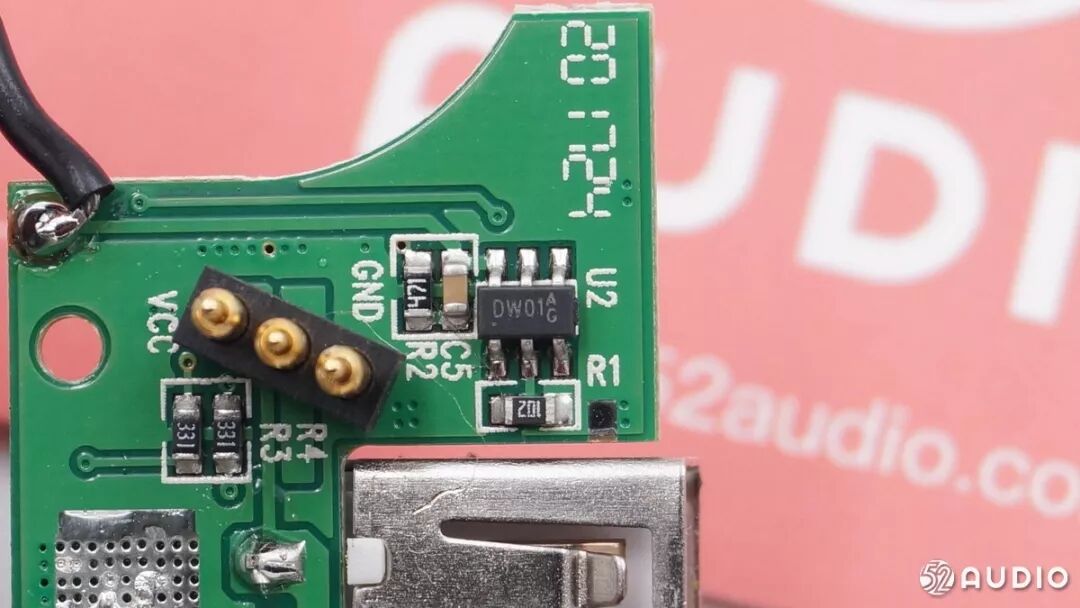

据我爱音频网拆解，充电盒采用了型号为DW01的锂电池保护芯片。
AO 8810 保护MOS。

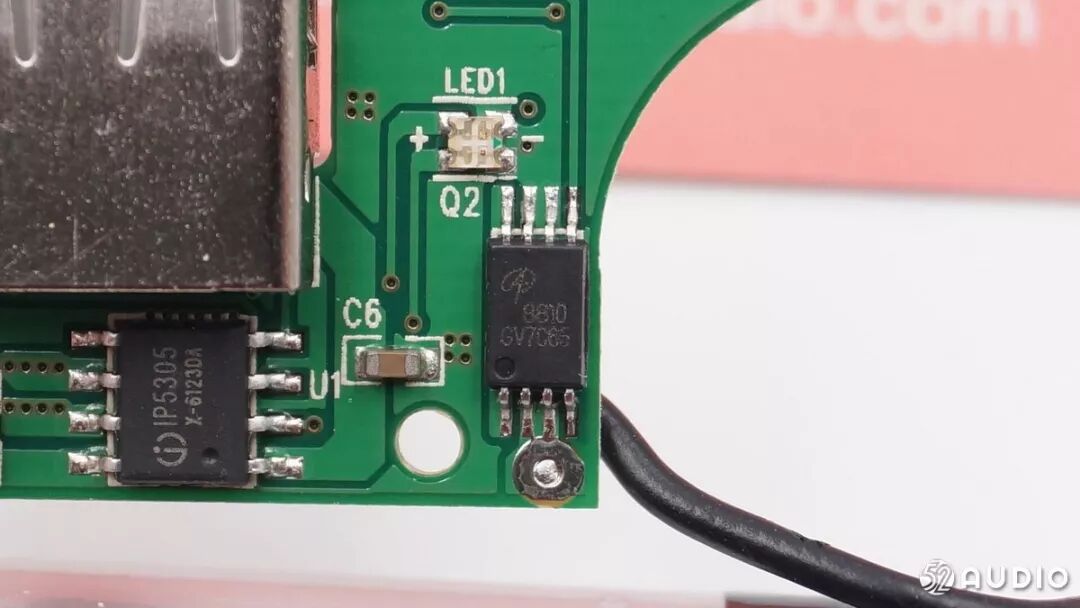

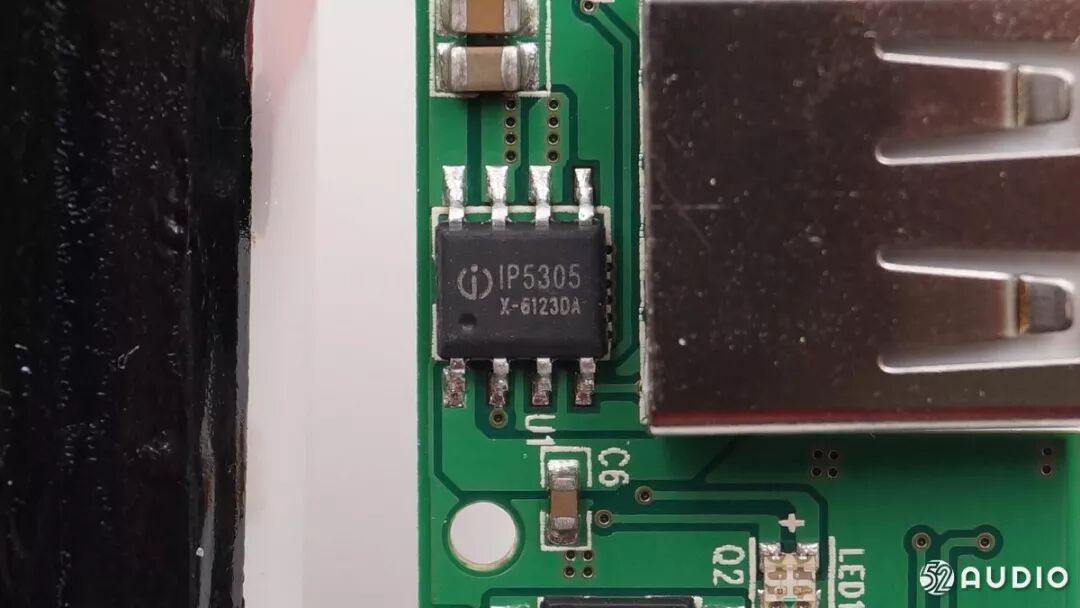

据悉，这是英集芯专门为TWS蓝牙耳机充电盒设计的电源管理芯片IP5305，可监测到5mA级别电流，是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源SOC。

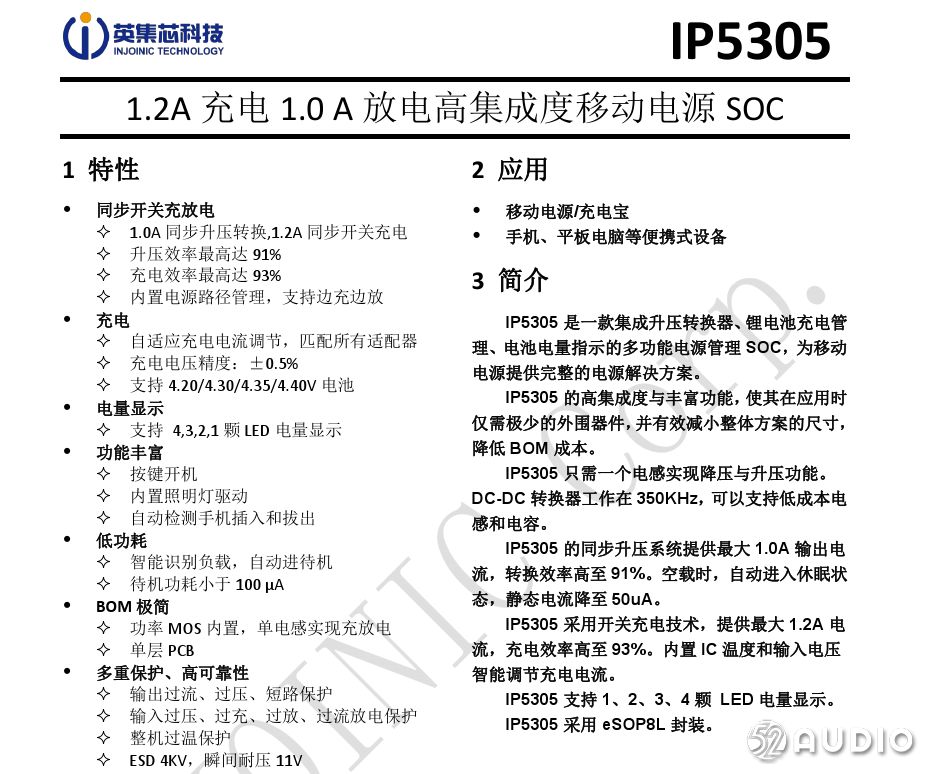

英集芯IP5305详细资料。

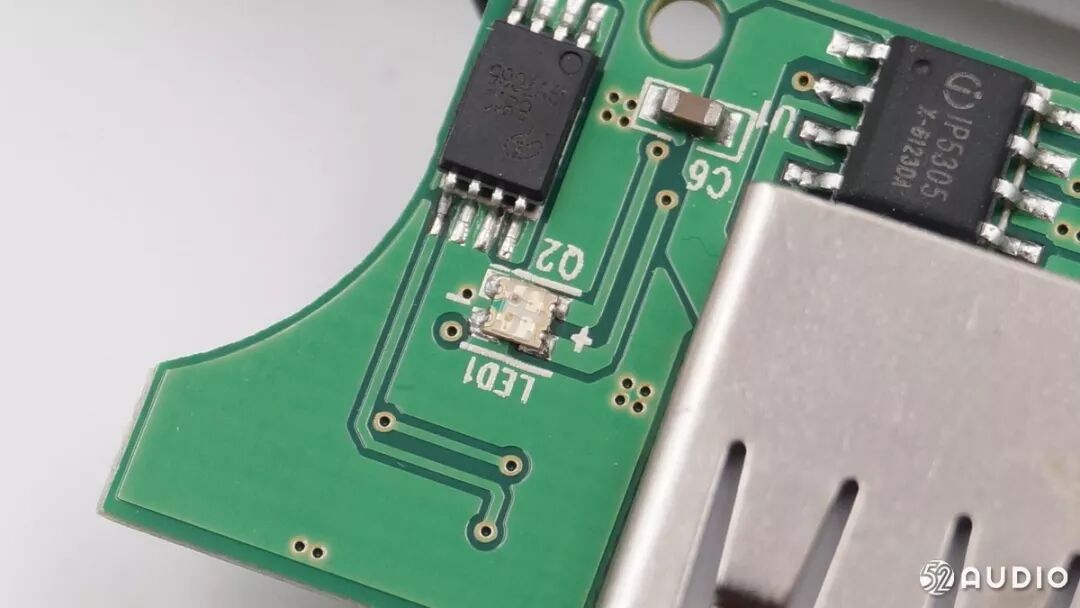

LED指示灯，指示内部电 池的充电状态。

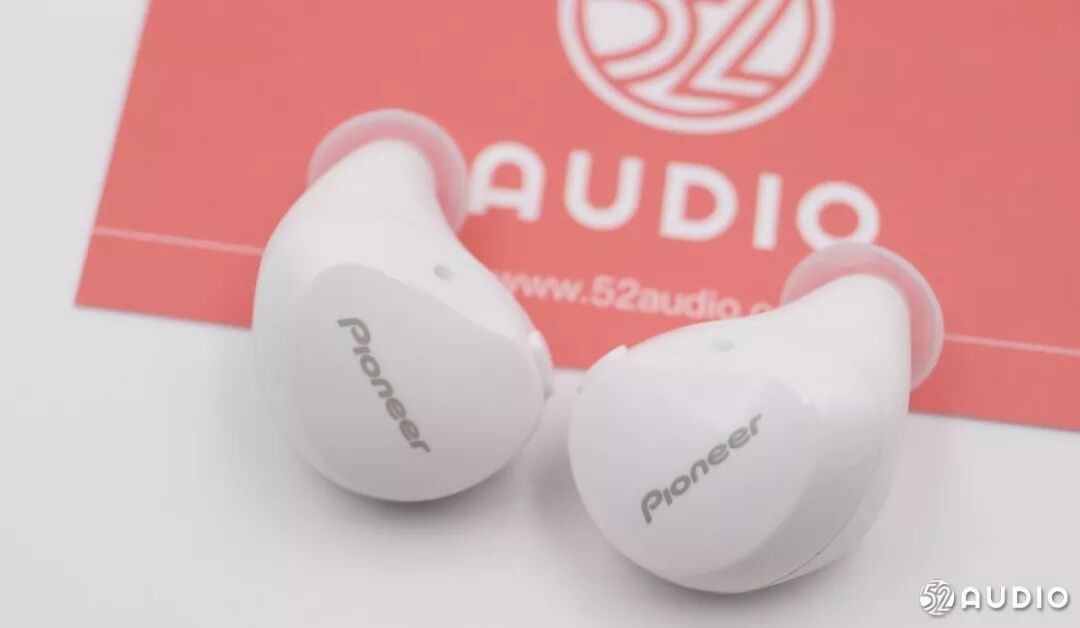

耳机背面是先锋的logo“Pioneer”，这个logo底下是LED灯。

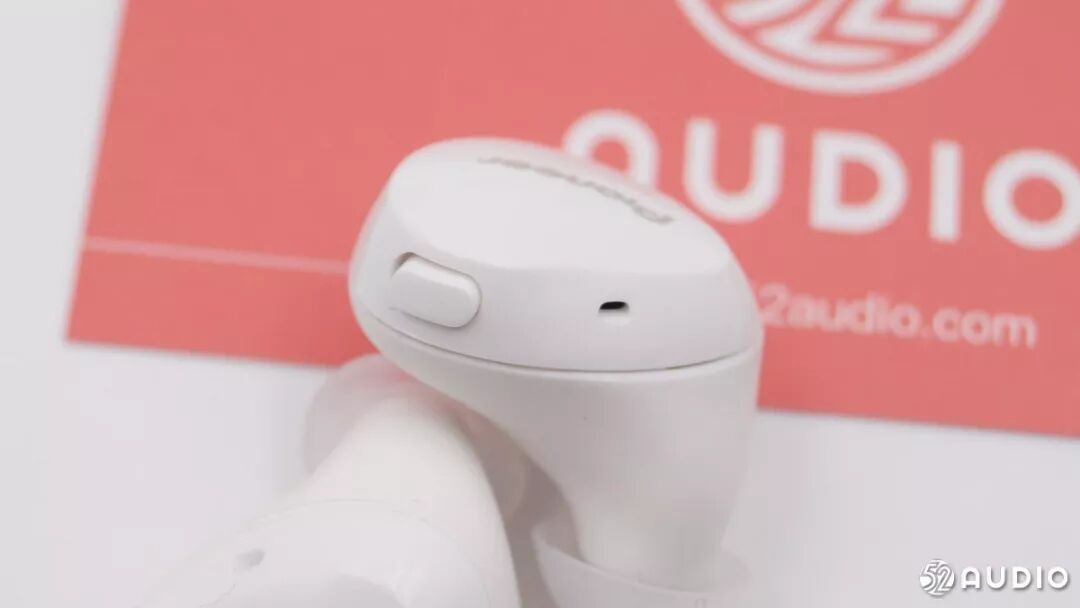

两只耳机上分分别有一个多功能按键和一个mic孔。

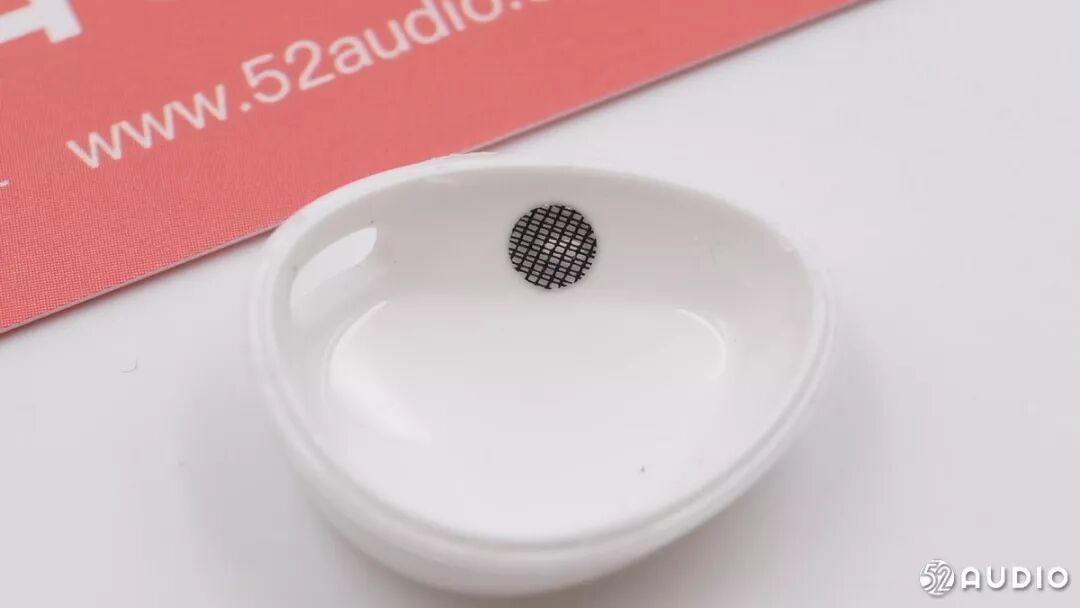

耳机的滤网是金属材质。

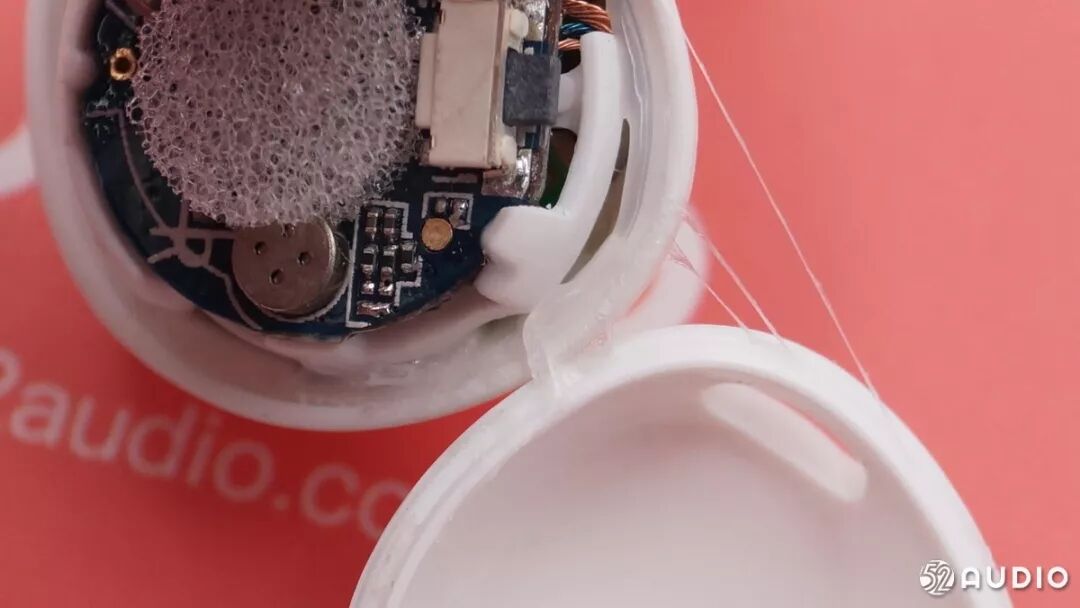

打开耳机的背盖，它是用热熔胶粘合的。

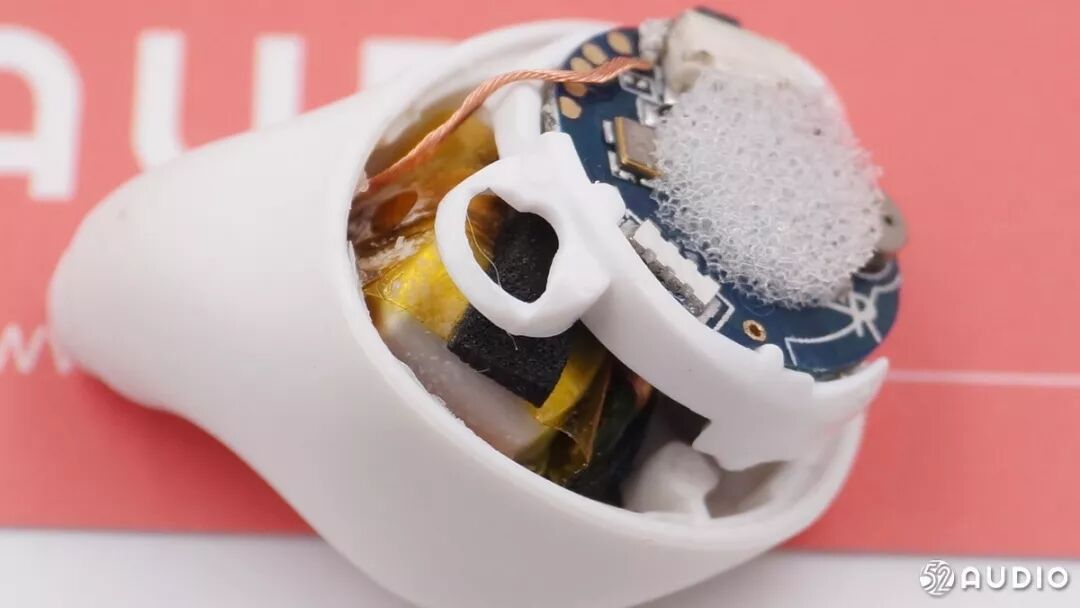

据我爱音频网分析，表面的这块海绵，一方面达到减震效果保护PCB板，另一方面LED灯透过这块海绵可以产生柔光效果。
掀开PCB和保护盖，可以看到耳机的锂电池被塞在下面，3pin触点的PCB版在电池旁边。

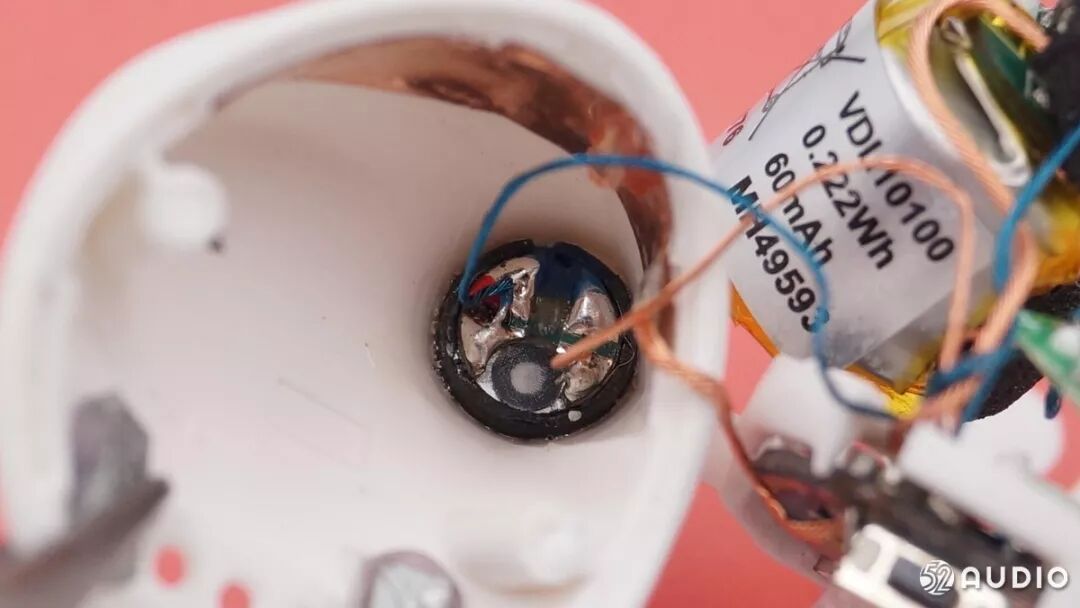

耳机的单元被塞在最底下了，粘合十分紧凑。

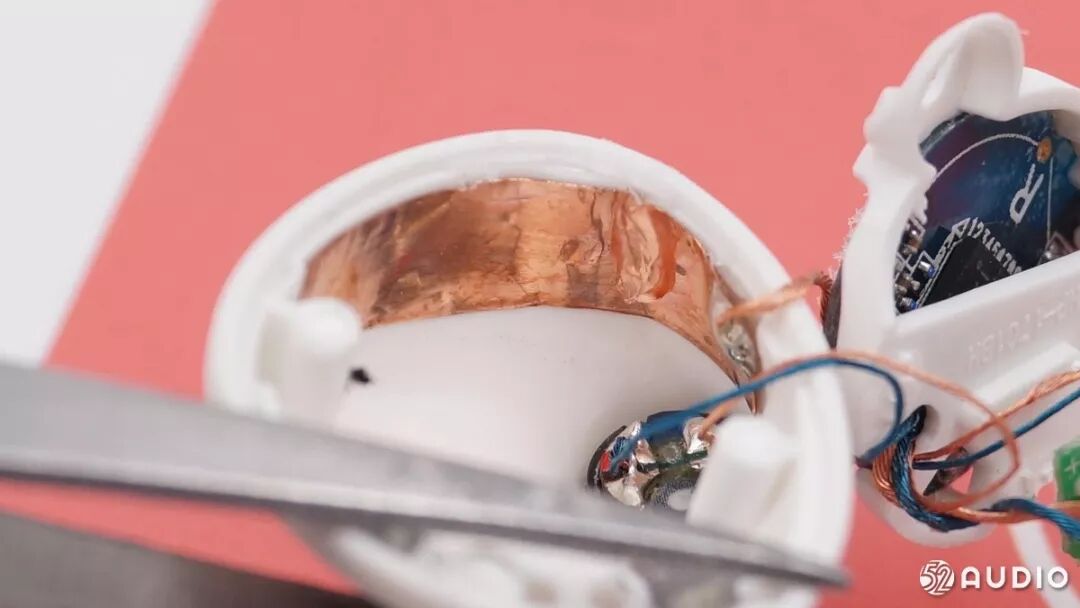

粘附在耳机内壁上的一块铜片，用于接地。

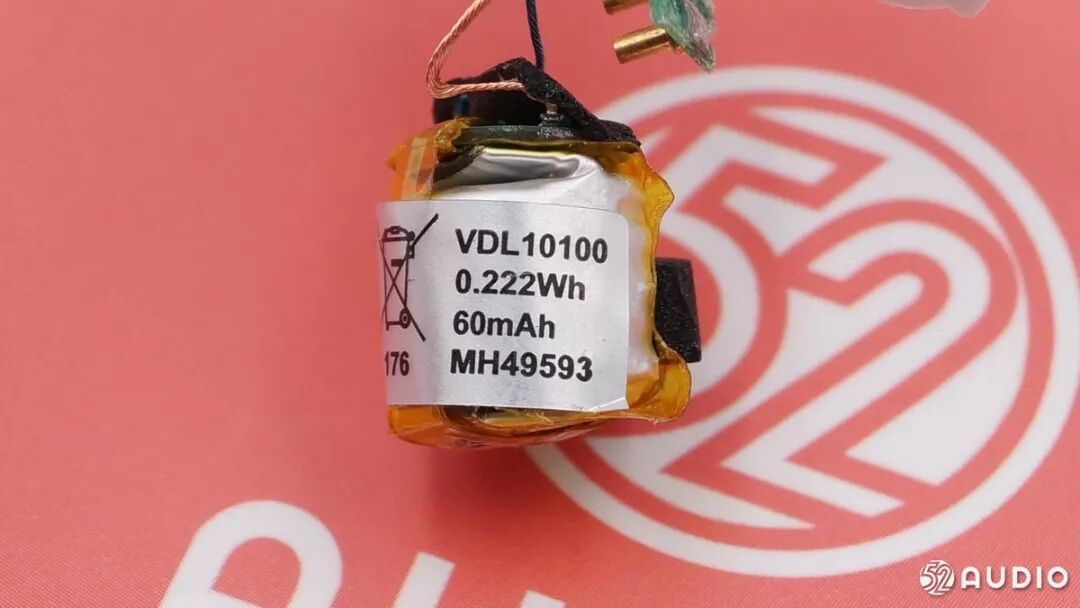

采用了VDL品牌的10100 60mAh圆柱形锂聚合物电池，周围有海绵减震保护。

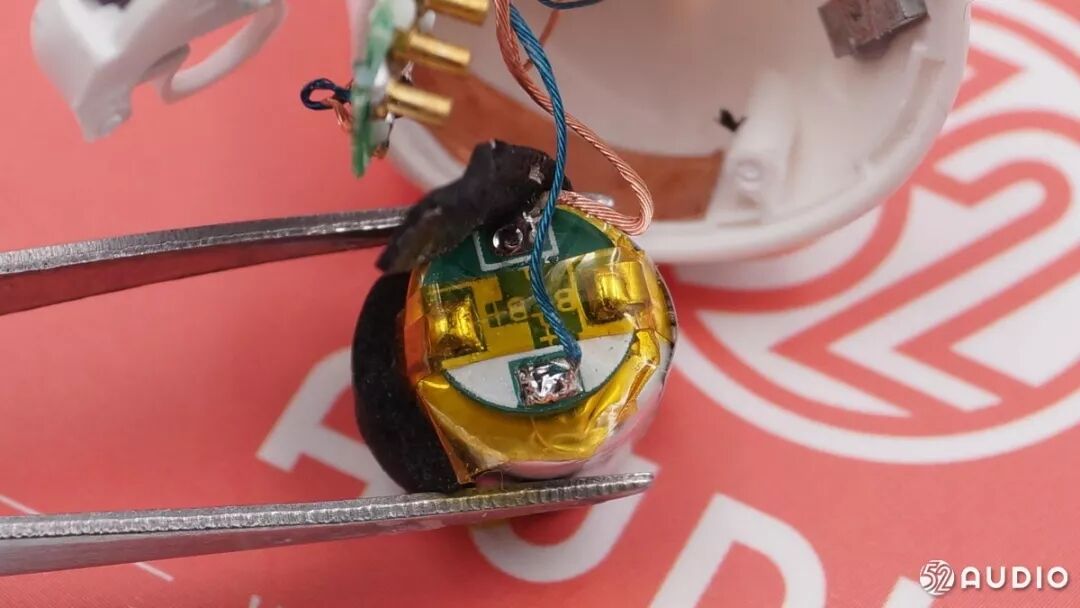

电池采用漆包线与耳机主板连接。

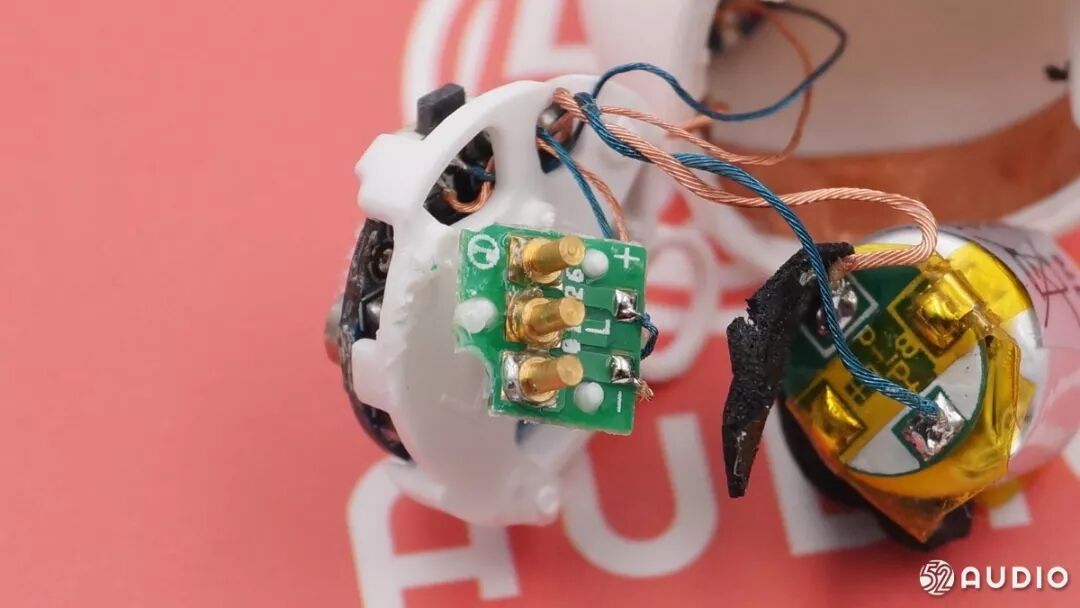

3pin触点的铜柱较厚，表面的车削加工不是很平整，触点的PCB版通过漆包线与耳机主板连接。
通过白色海绵柔光的效果很不错。

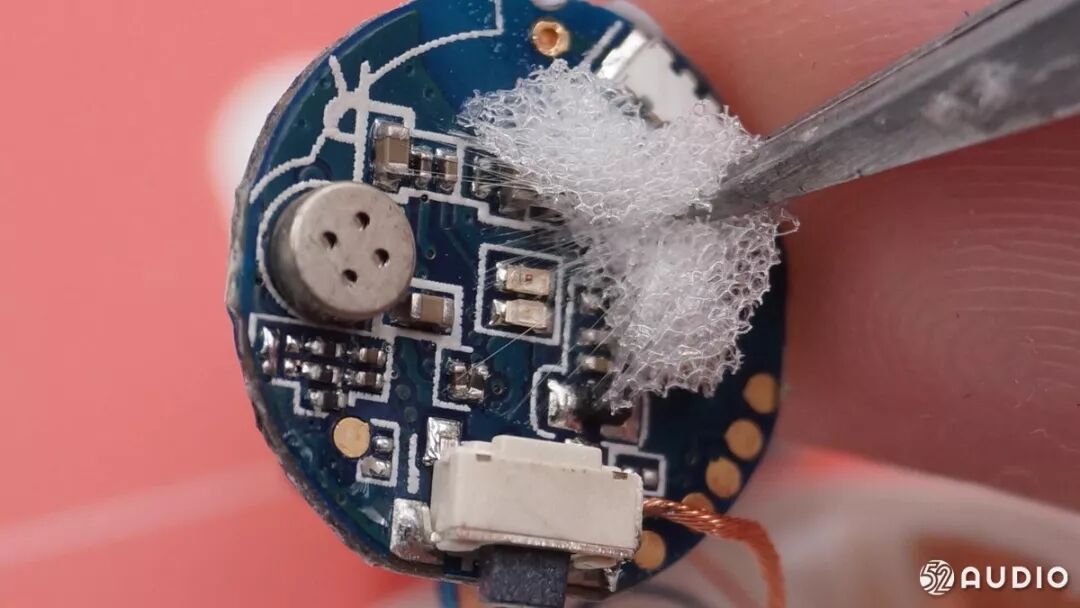

撕开海绵，底下藏着两盏LED灯，分别对应红、蓝两种颜色。

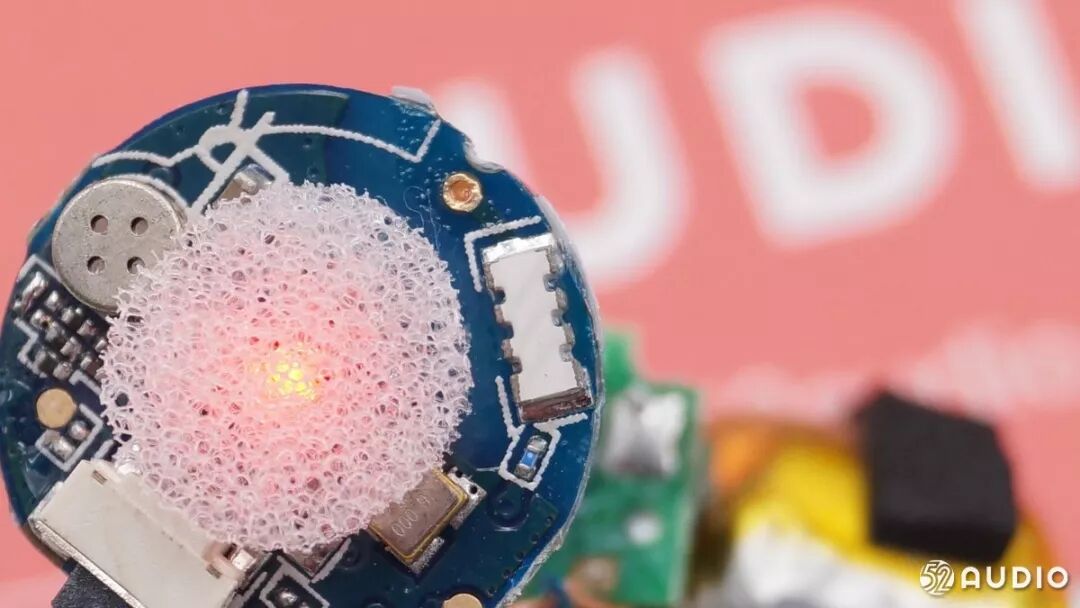

查看红灯效果，柔光效果同样不错。
陶瓷蓝牙天线。
Mic孔内壁有防尘网。

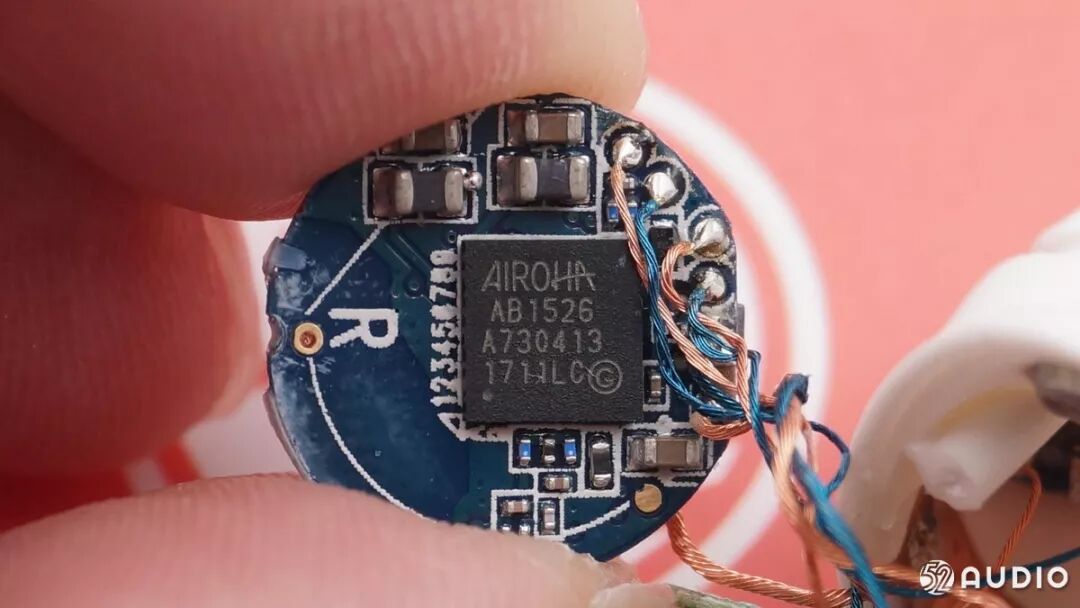

据我爱音频网拆解，这款先锋SEC-E221BT采用络达 AB1526 单芯片解决方案，内部集成了SPI内存，支持蓝牙4.2双模认证。

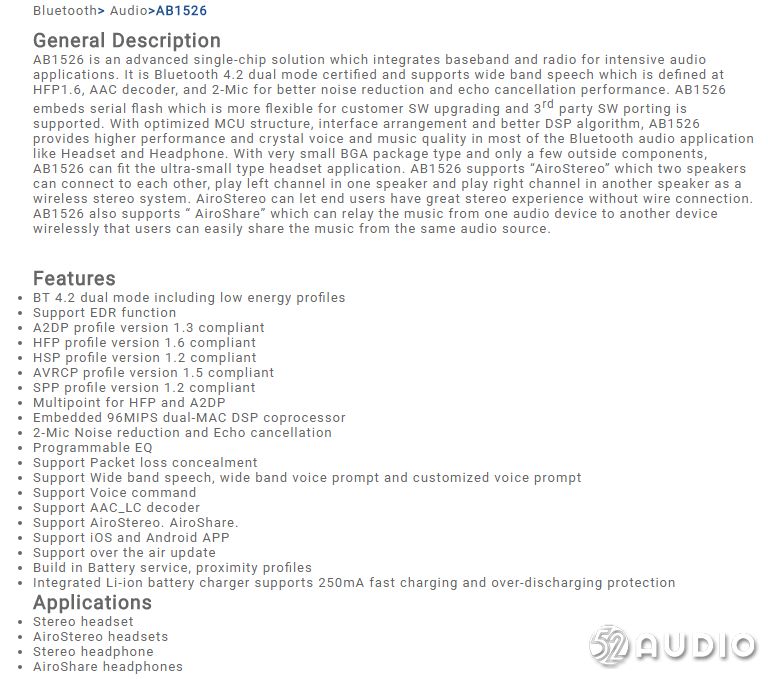

络达 AB1526详细资料。

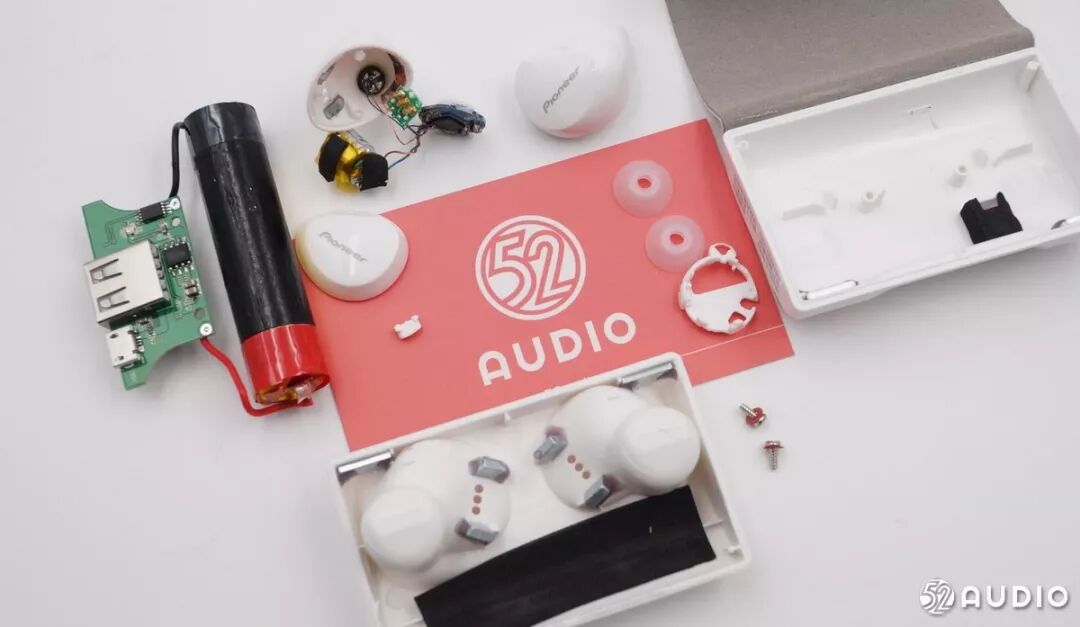

拆解全家福。
主、副耳机采用相同容量的电池。

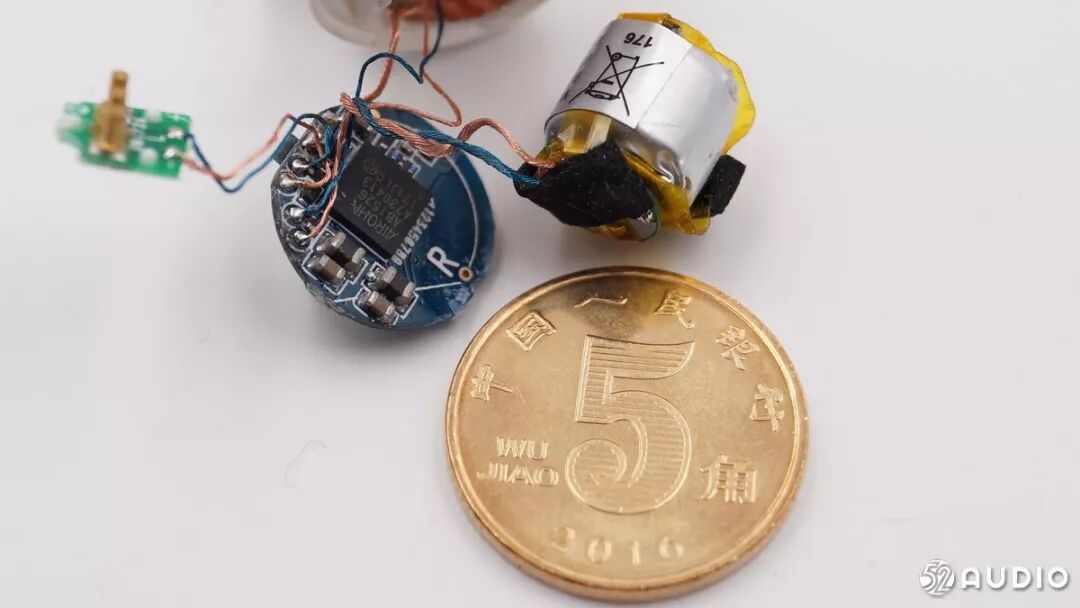

耳机的主板、电池都比五角钱硬币还小。
我爱音频网拆解总结：
1、耳机随行充电盒同时是一个移动电源，是个新颖的设计；
2、耳机内部做工良好，设计优秀。
.
.
