拆解报告：BRAGI The Headphone TWS蓝牙耳机
我爱音频网
发表于
市面上有各种各样的蓝牙耳机，但是总觉得德国品牌的TWS真无线耳机比较少见。本次我爱音频网就拿到了一款德国品牌Bragi的TWS真无线耳机，Bragi可以说是无线耳机中比较出类拔萃的品牌了，无论是外观和功能都比较突出。我爱音频网迫不及待地想要拆解，看看这个耳机用料做工如何。
一、Bragi The Headphone 开箱：
包装盒正面Truly wireless Earphone表明了它的“真无线”的身份，包装采用了较少见的从上面掀开的类型。
在包装盒的右侧，可以看到包装内容和一些技术参数。包装内含有耳机一副，硅胶耳机套三副，一个充电盒。

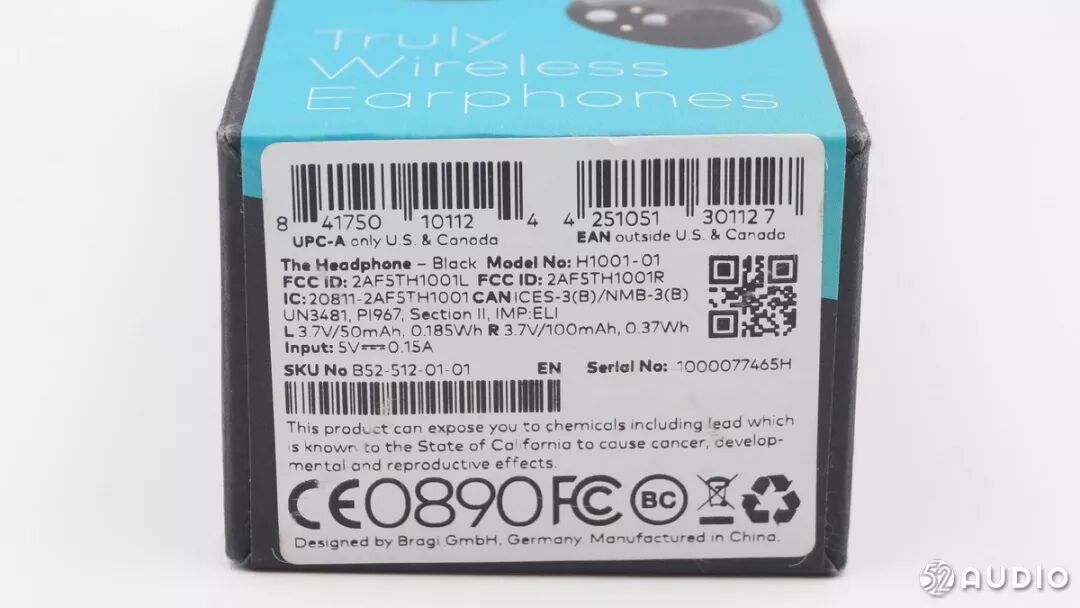

我爱音频网从产品包装底部看到了一些详细参数，其中左耳机电池容量为3.7V/50mAh 0.185Wh，右耳机电池容量为3.7V/100mAh 0.37Wh ，充电盒使用5V 0.15A输入。Designed by Bragi GmbH，这种德文特有的有限公司缩写表明了它纯正的德国血统。另外本产品在中国制造。

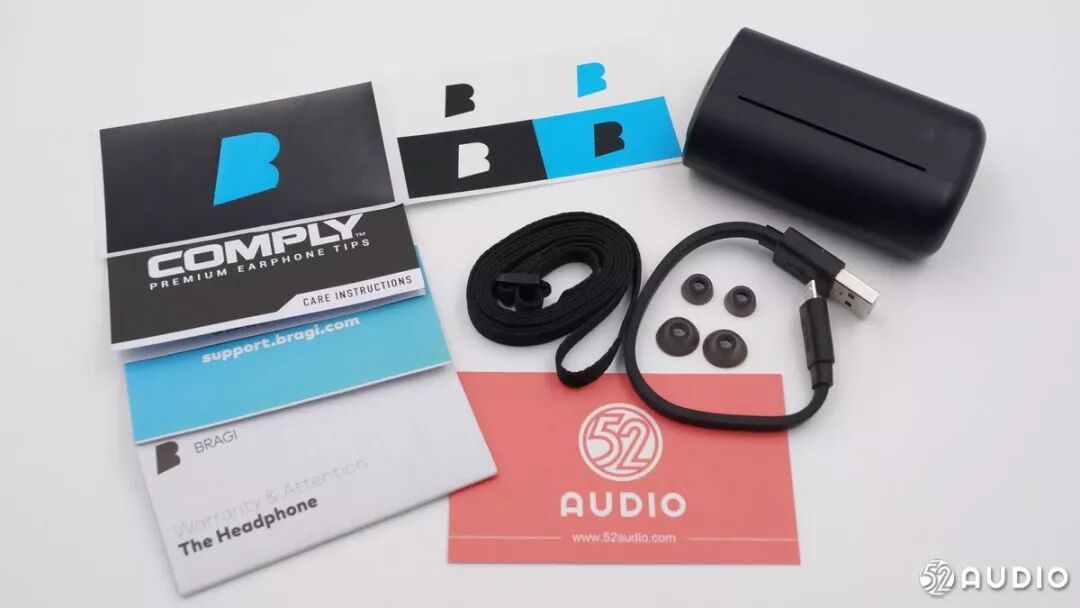

取出包装内所有物品，可以看到除了之前说的物品外，还有一根带子和一根Micro USB充电线。

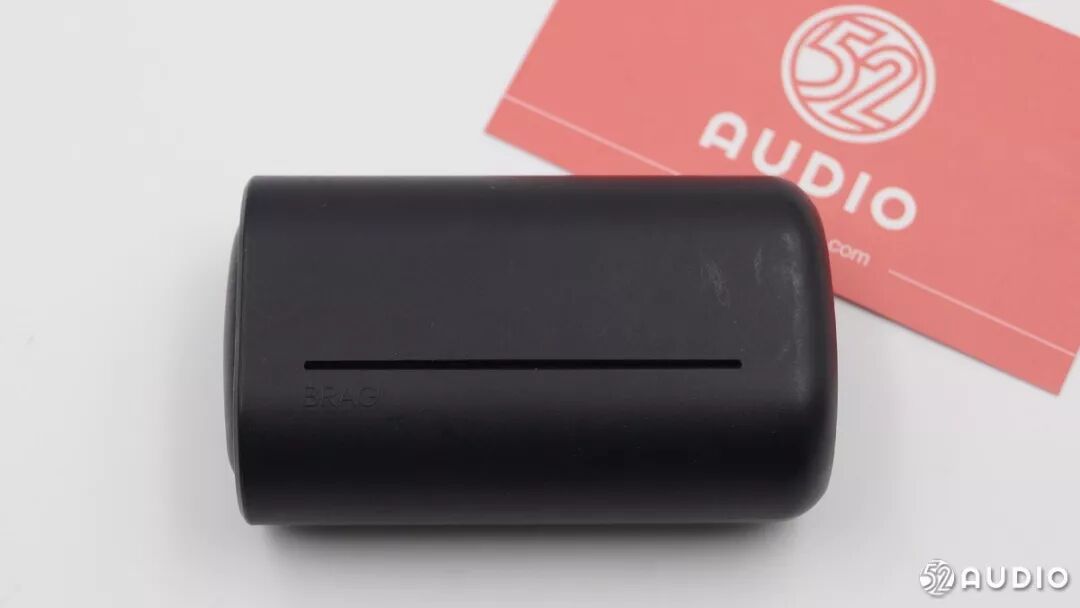

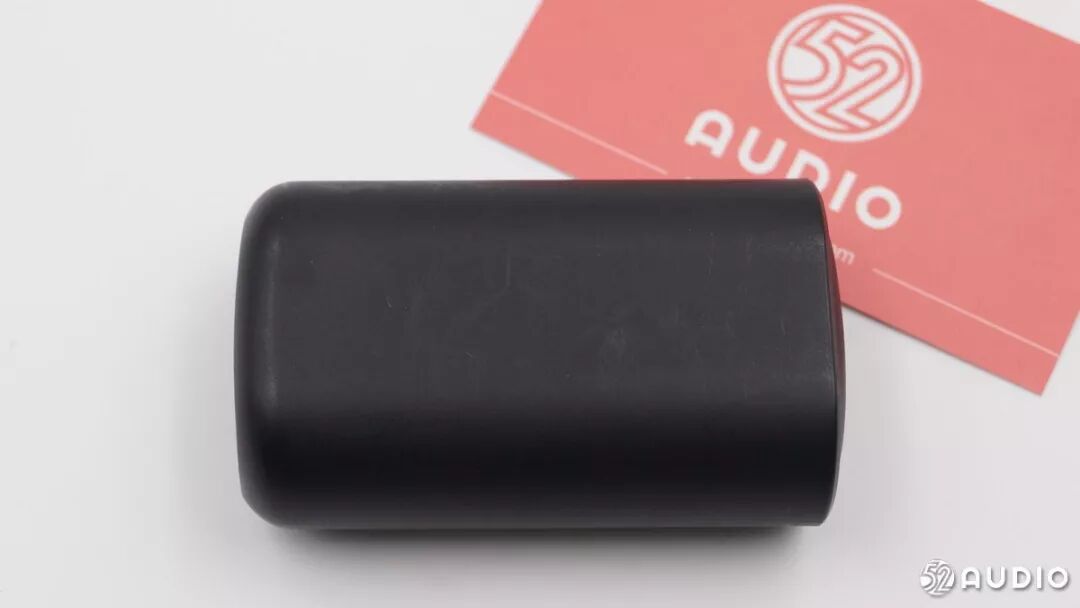

耳机充电盒正面。
耳机充电盒背面。

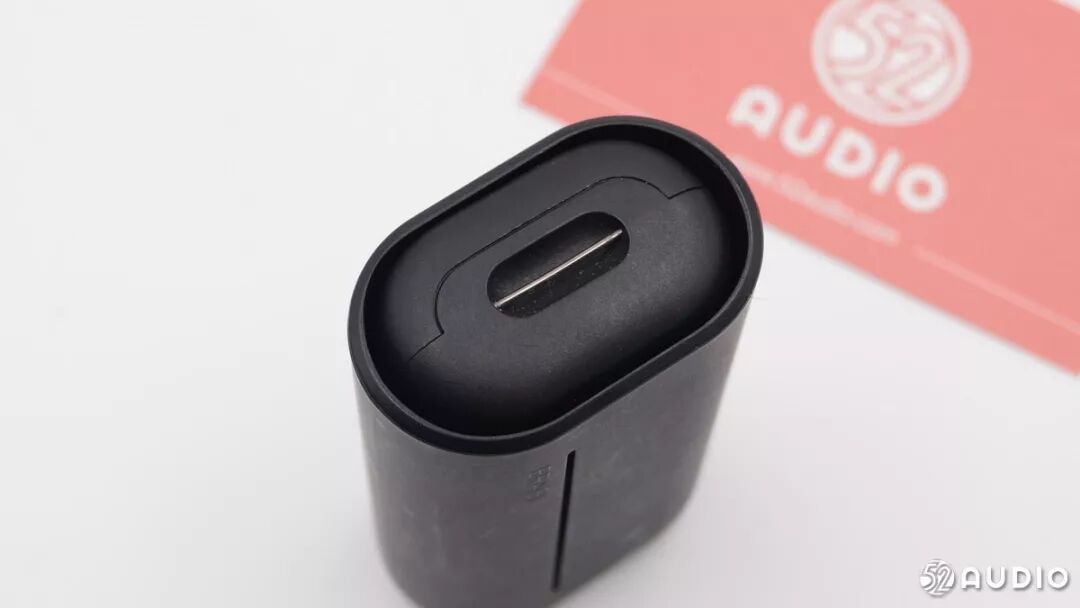

耳机充电盒一侧，这边可以系上包装盒内的带子，作为挂绳使用。
另一侧有Micro USB充电接口。

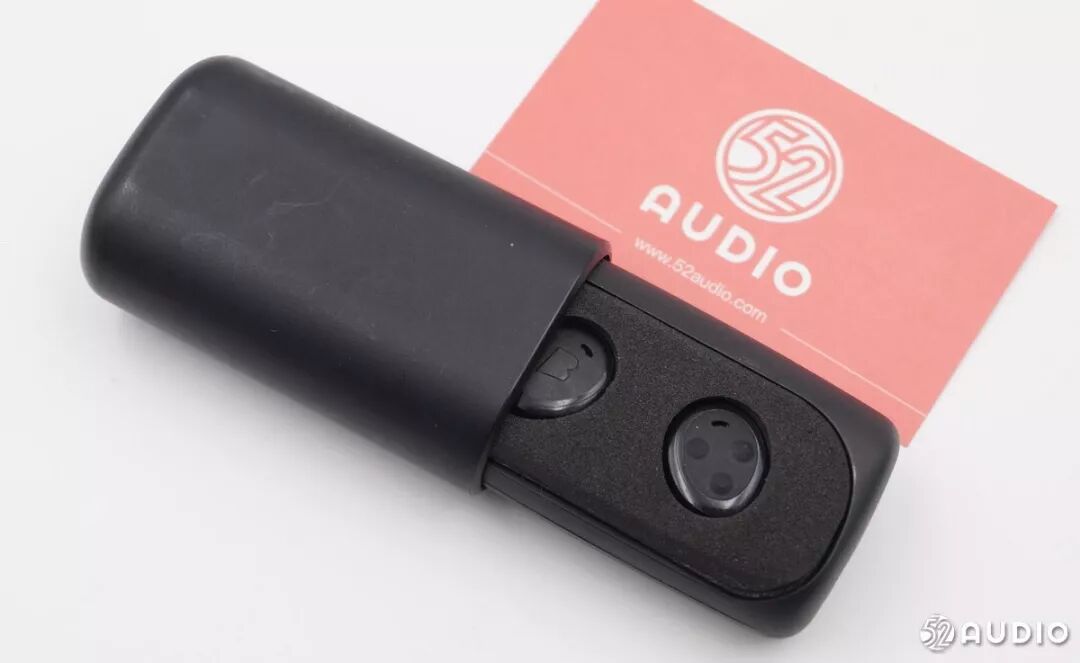

盒子采用推拉式设计，轻轻推出里面一层，马上能看到耳机。

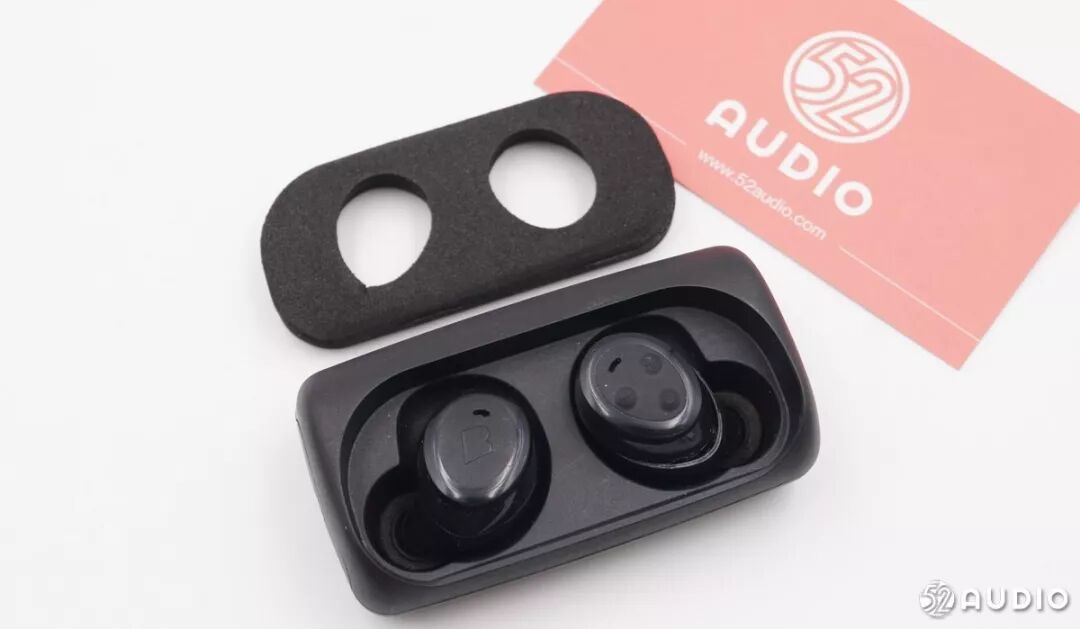

耳机覆盖有一层泡棉保护。

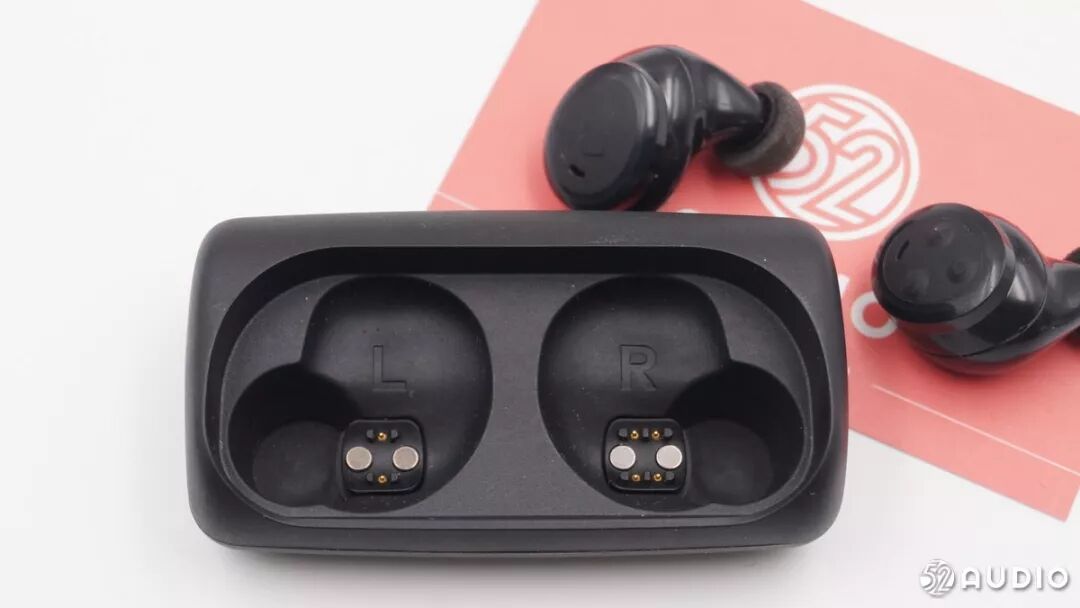

充电盒中左右耳机的充电座分别标有“L”和“R”，以区分两只耳机的位置。
左侧耳机两个充电触点，右侧的四个充电触点，是增加了其他的功能。
耳机盒里层背后采用喷墨的方式标注了一些参数，这些参数在外包装盒底部也有体现。
二、Bragi The Headphone拆解：

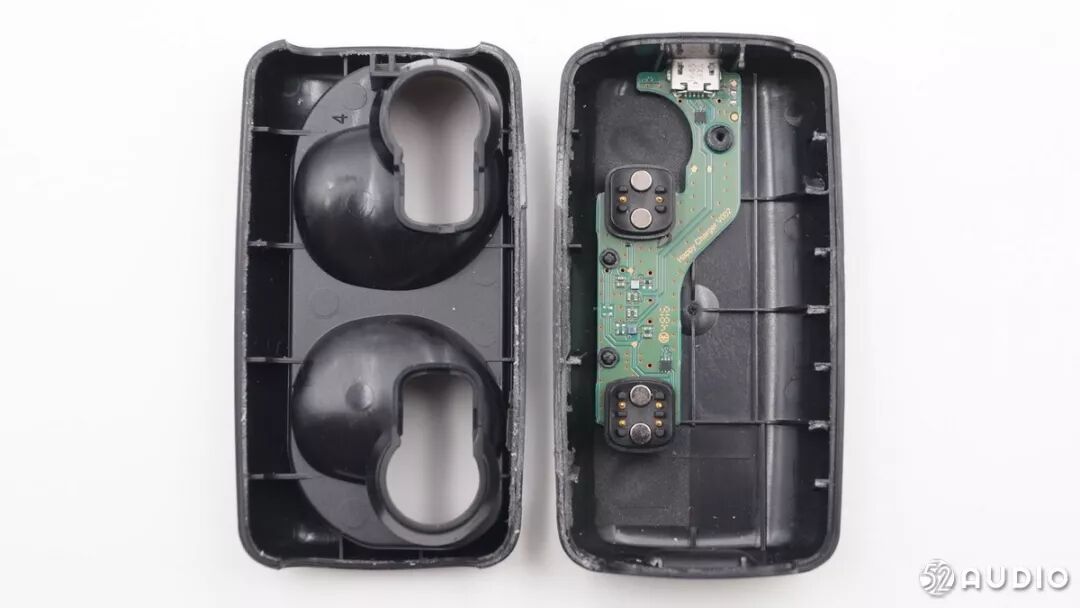

拆开充电盒。
看到充电盒内部在数据线上有两颗ESD保护芯片。电路板采用热熔固定在外壳上。
拆出电路板，除了两颗ESD芯片外还有两颗限流IC。

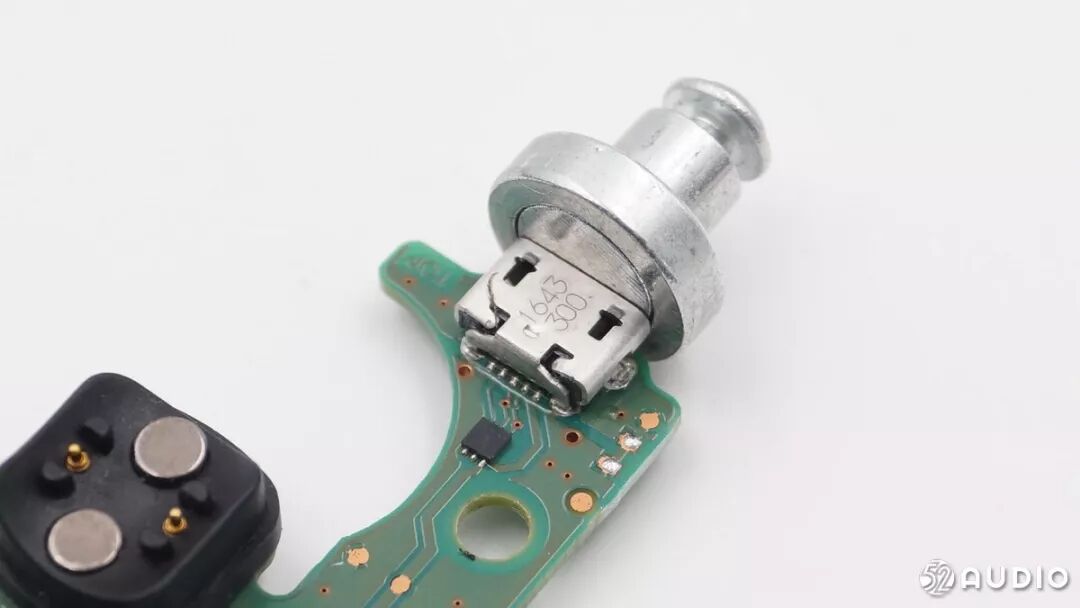

Micro充电插座吸磁。
我爱音频网从电路板背面的情况可以看到，元件基本都集中在电路板正面。
充电限流芯片特写，还打了封胶固定。

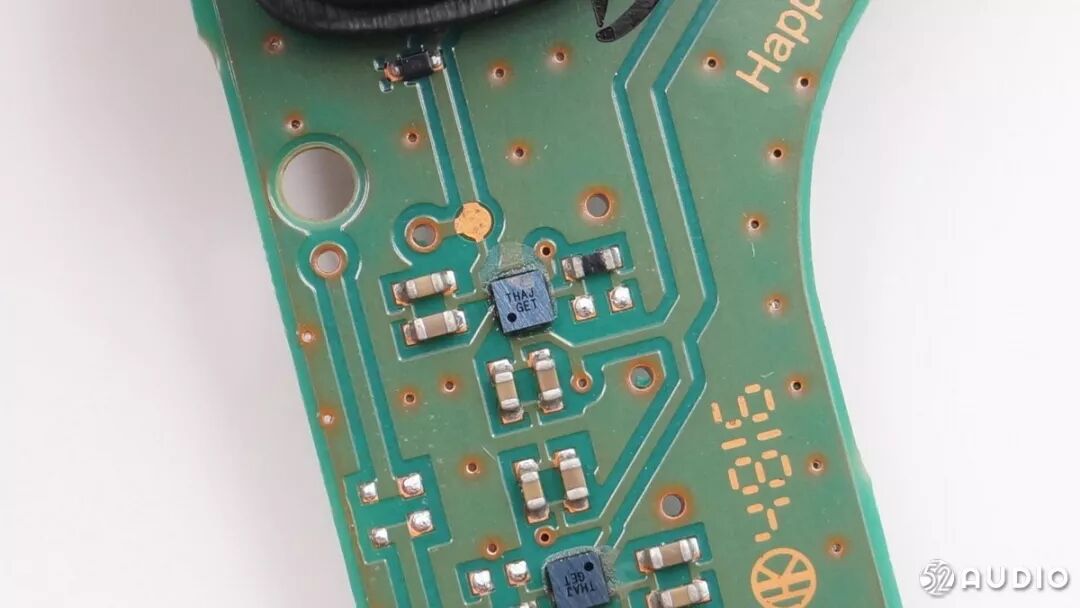

ESD芯片特写。
接下来由我爱音频网继续进行拆解耳机。
耳机出厂时安装了C套。

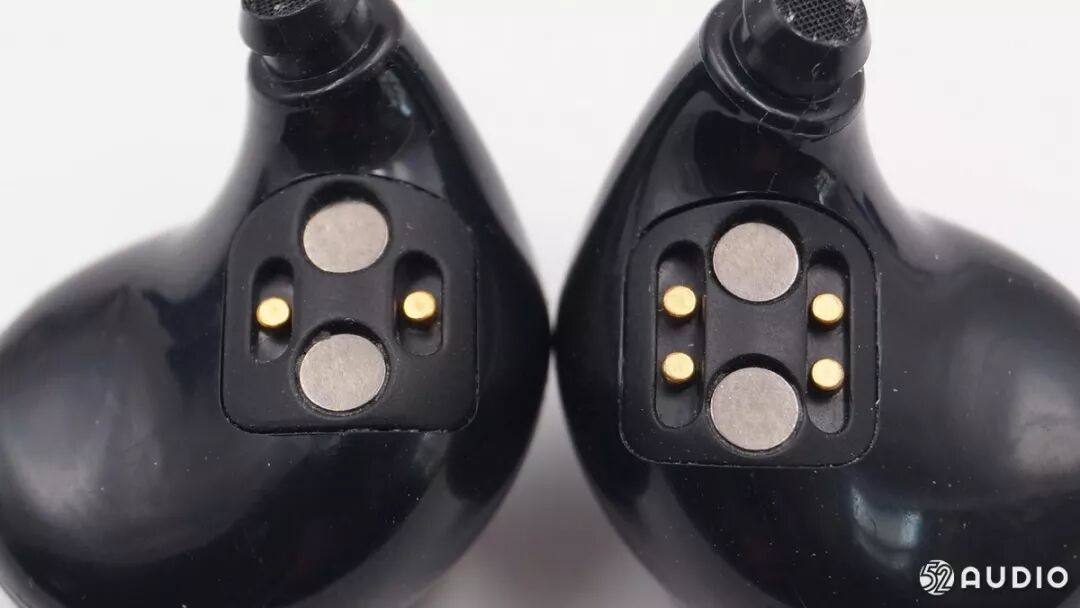

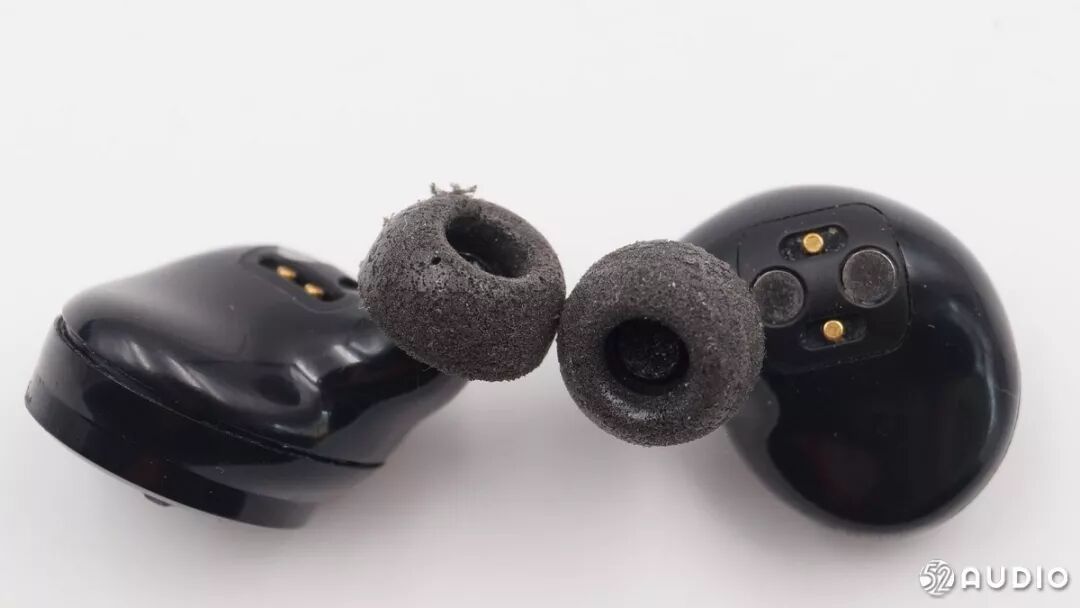

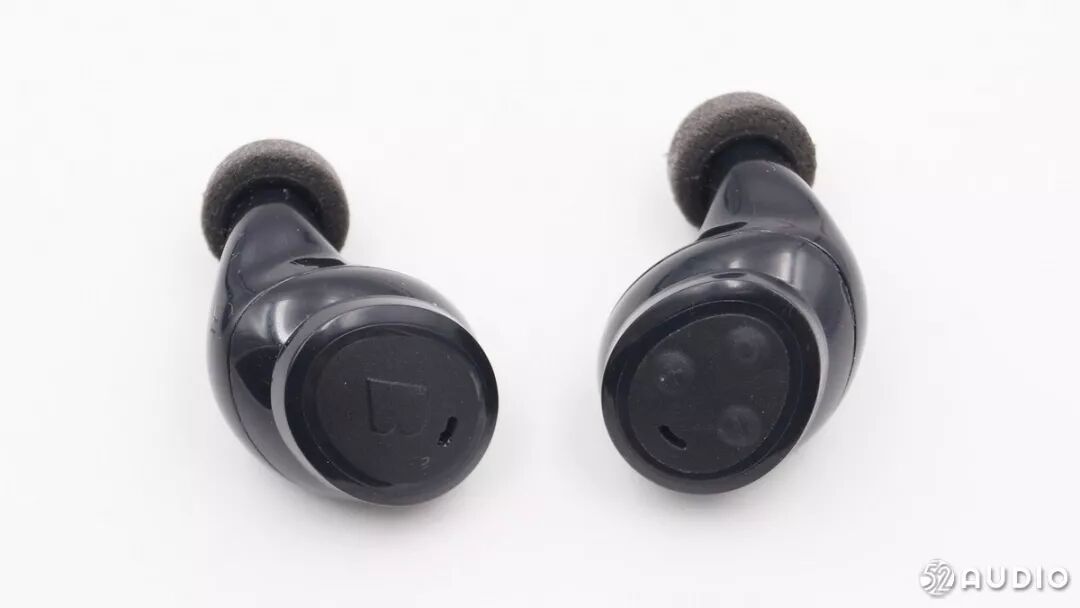

两边耳机上的充电触点数量也不一致。

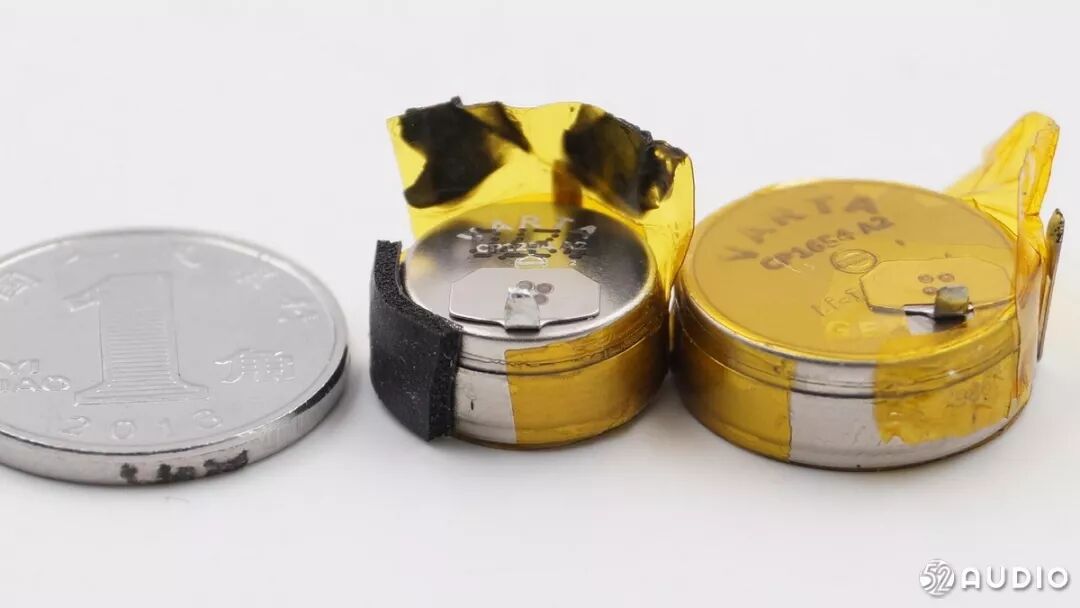

左右耳机都采用了德国VARTA的纽扣型锂电池，两只耳机的电池容量不一致，这个耳机是分成主副耳机的。我爱音频网对比，电池比一角硬币小。
电池厚度对比。
下面是左耳机拆解：

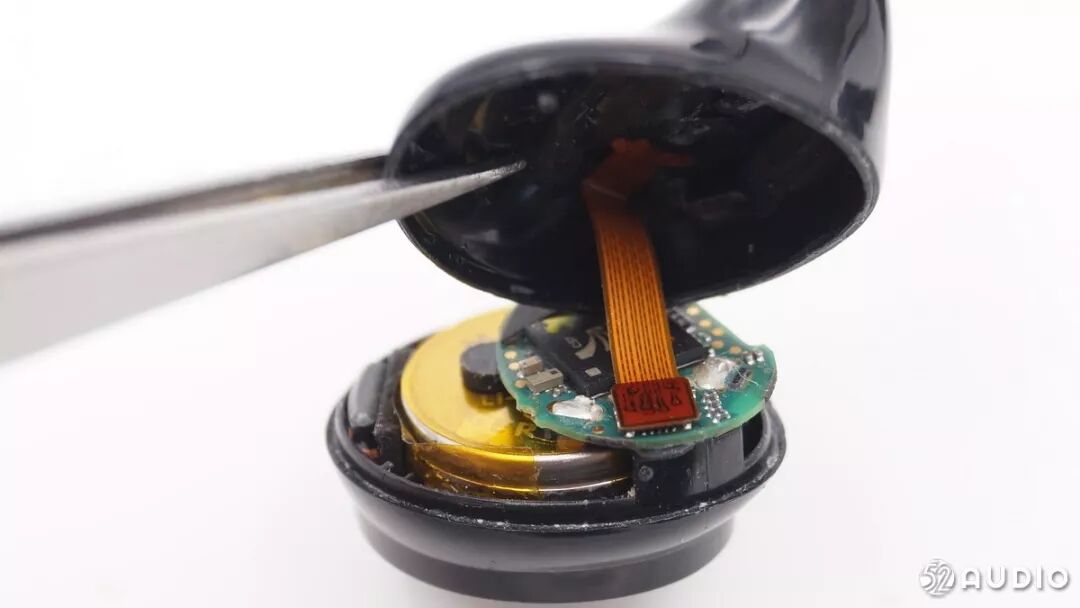

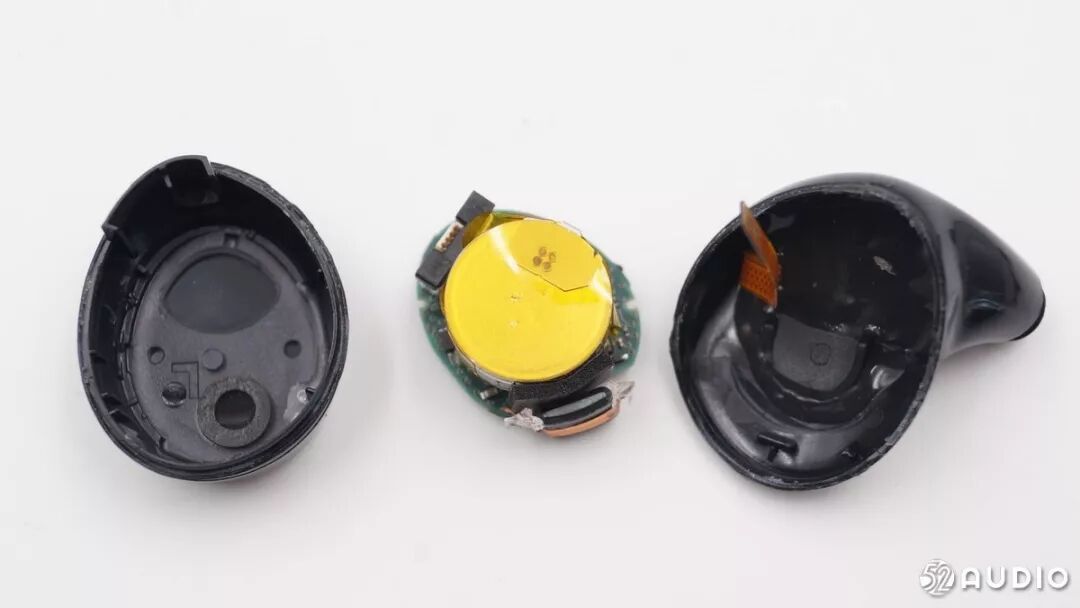

拆开耳机面盖，取出电路板一览究竟。
一颗德州仪器Ti BQ25120 高度集成电池充电管理方案。

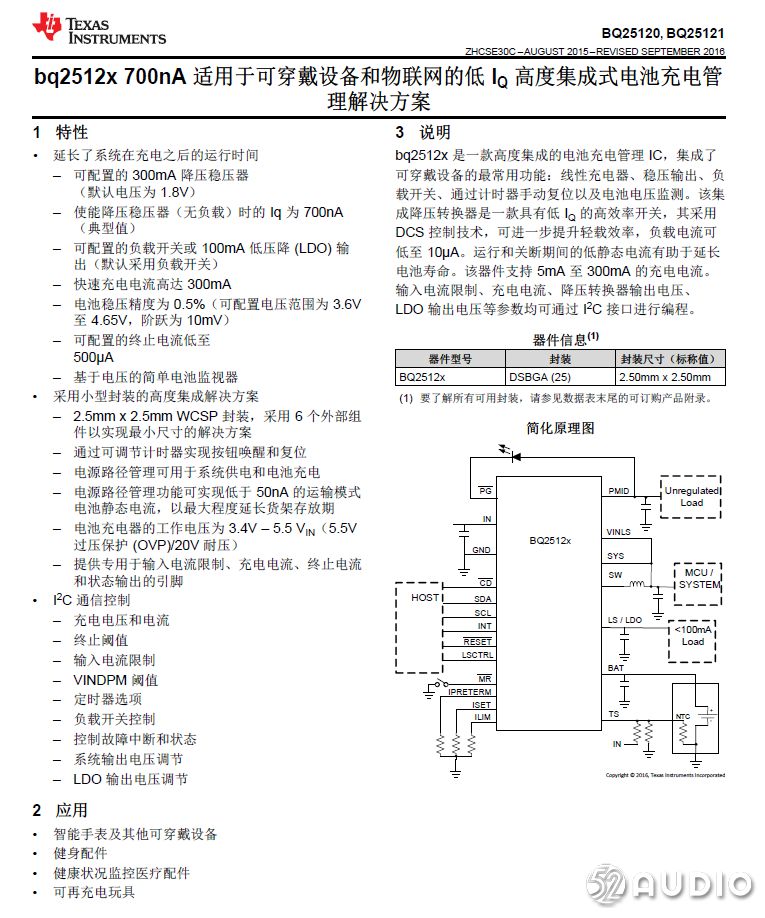

德州仪器Ti BQ25120 详细资料。

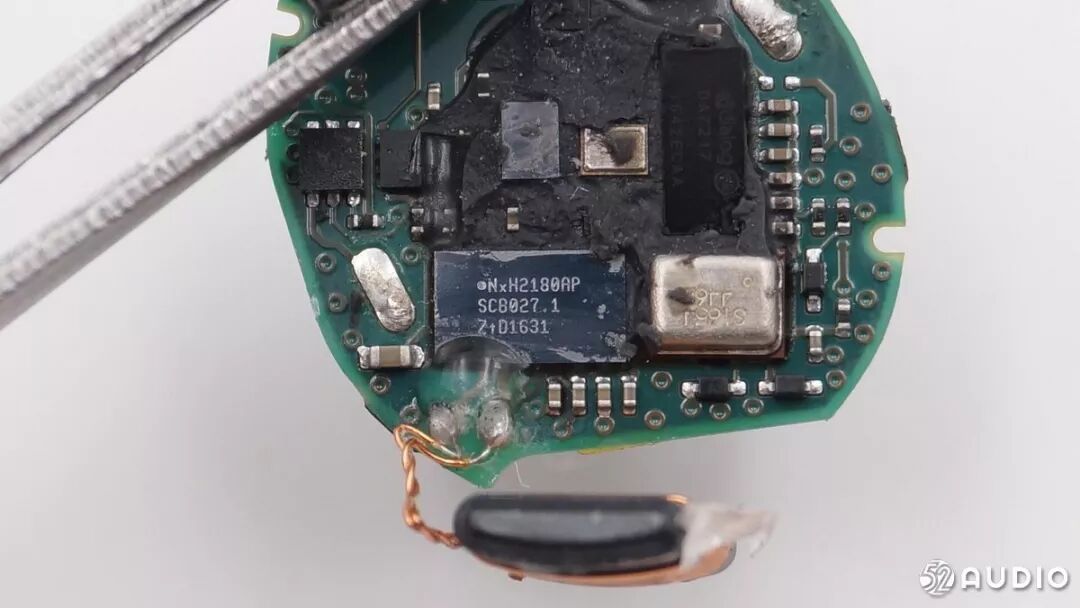

NXP的MiGLO NFMI传输芯片，采用磁传导实现TWS。
我爱音频网根据资料得知，NFMI 属于短距高频的无线电技术，通过磁场感应方式实现无线通信，工作在 10MHz 到 14 MHz 的载波频率范围内，运行有效距离很短，只有20cm。无线发射功率只有 1.62mW（工作电压 1.2V，工作电流 1.35mA），对人体的辐射伤害很小，可用于助听器等双耳互传通信领域。随着 iPhone7 出来的 AirPods 让 NFMI双耳无线耳塞产品火了一把。 相信在 AirPods 的刺激下整个市场在今年下半年和明年会有一个爆发期。
有了NFMI这项新技术，手机和蓝牙设备相连后来可以在左右两个耳机中播放不同的音乐，并且还可以分别调整音量，话句话说，这更像是构建了一个完整的“声音系统”
拾音麦克风。

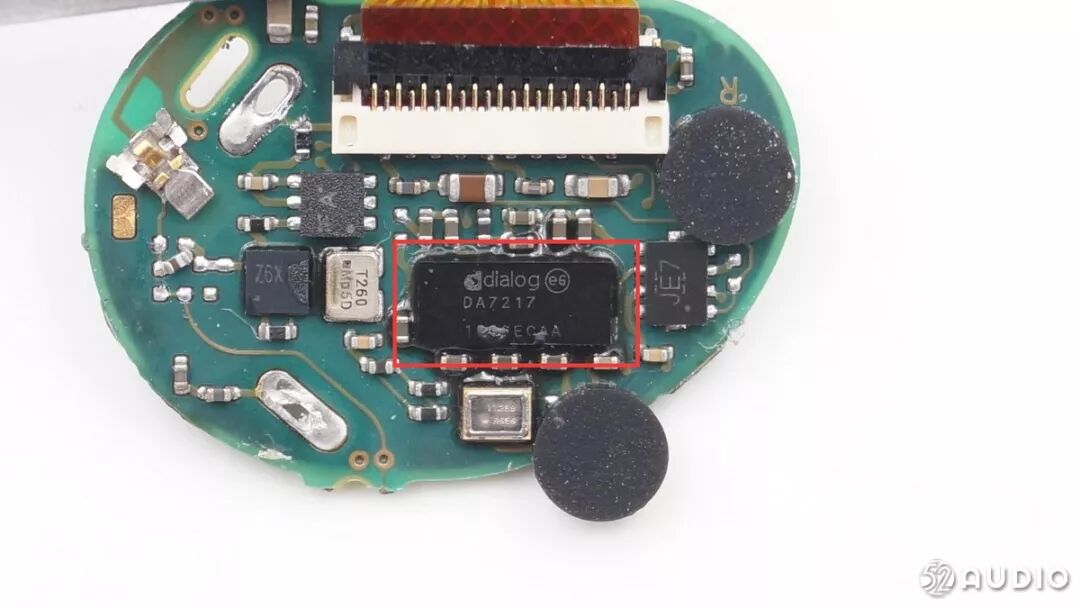

dialog DA7217 低功耗立体声解码器。

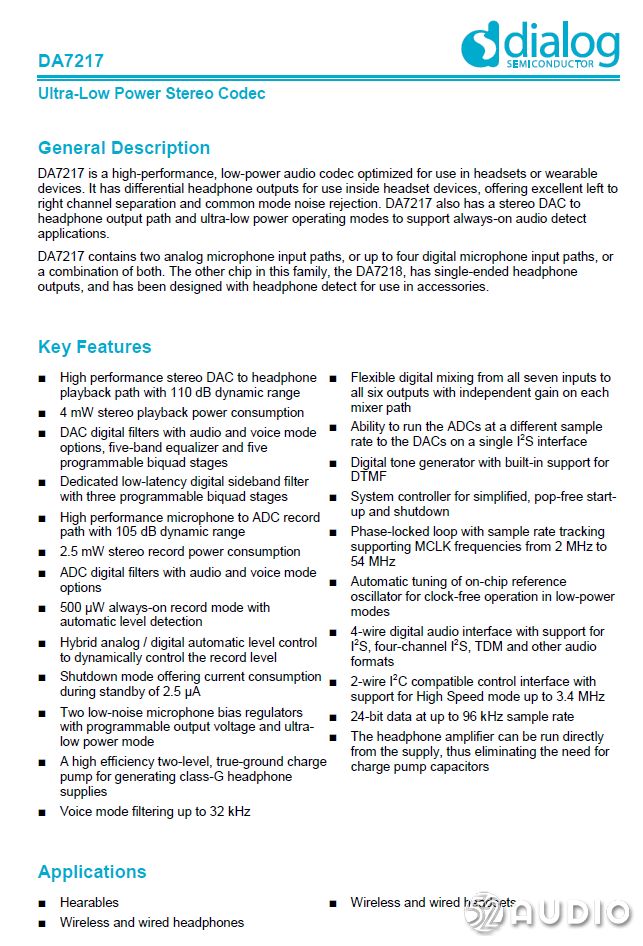

dialog DA7217 详细资料。
动铁单元。
左耳拆解一览。
接下来我爱音频网拆解的是右侧耳机：

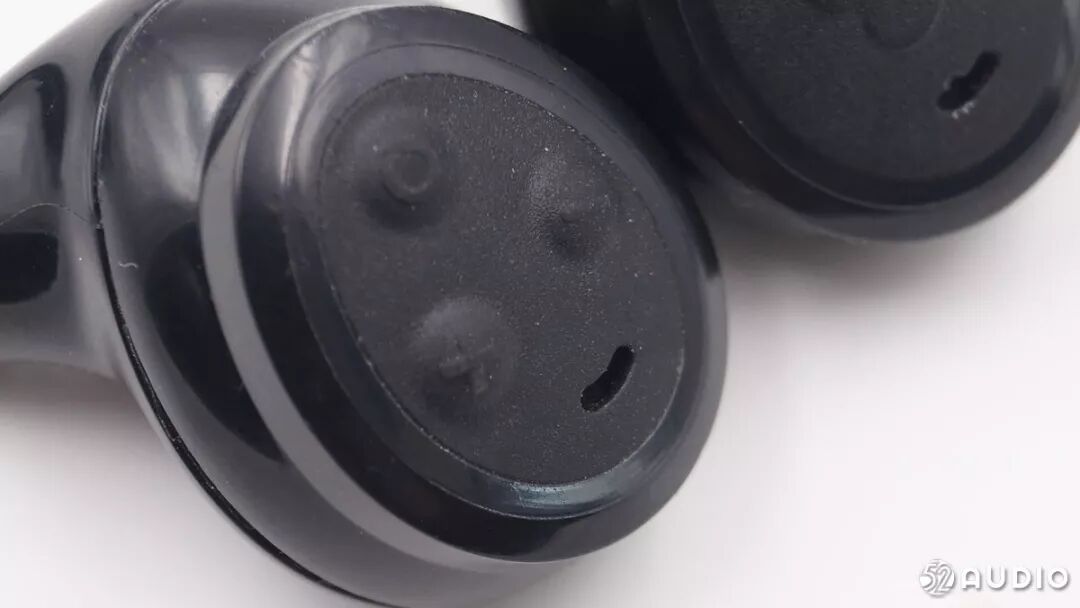

我爱音频网分析，右侧由于是主耳机，有三个功能按键。
取出耳机电池与电路板，分开降噪麦克风，充电触点，动铁单元的排线。

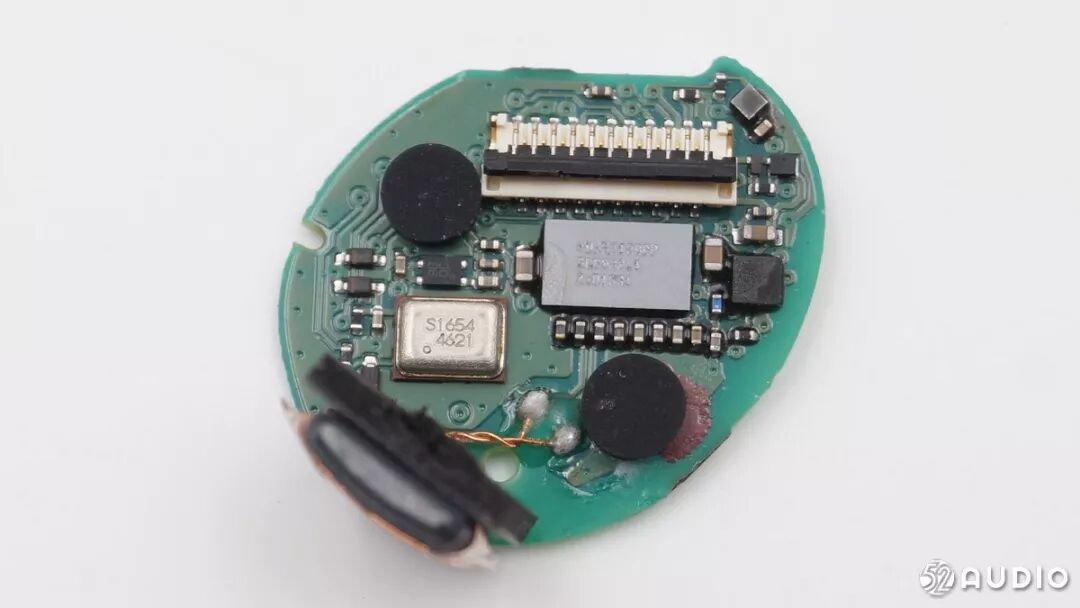

正面一颗CSR蓝牙芯片。

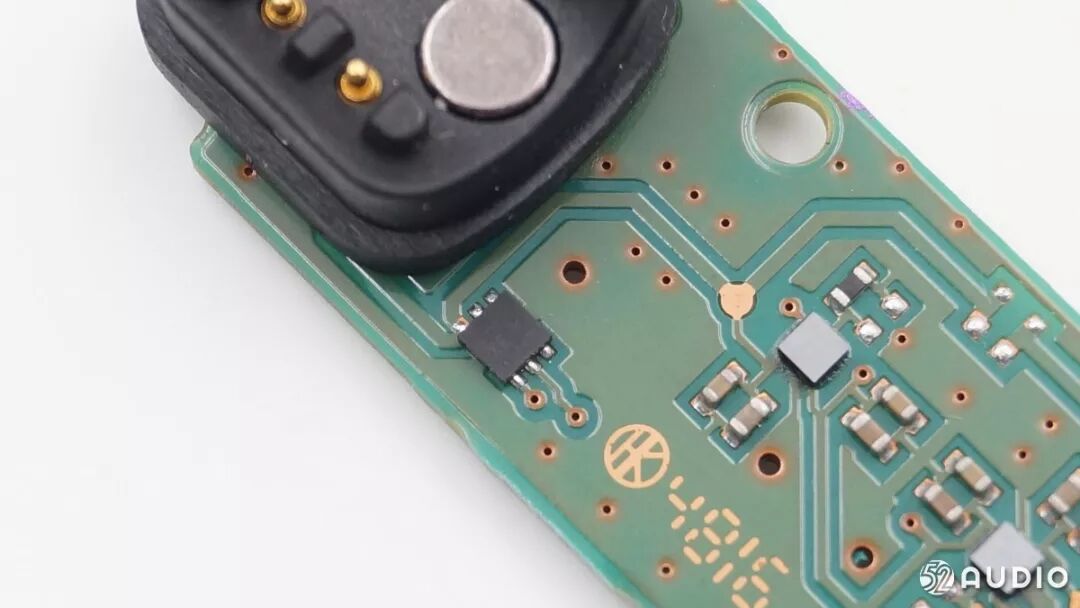

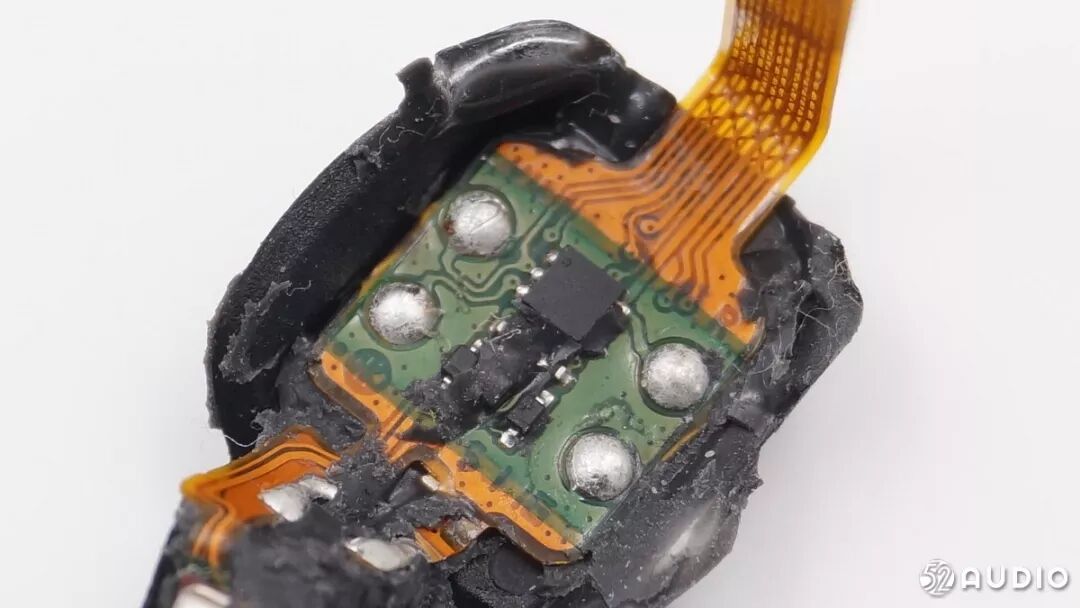

触点排线特写。

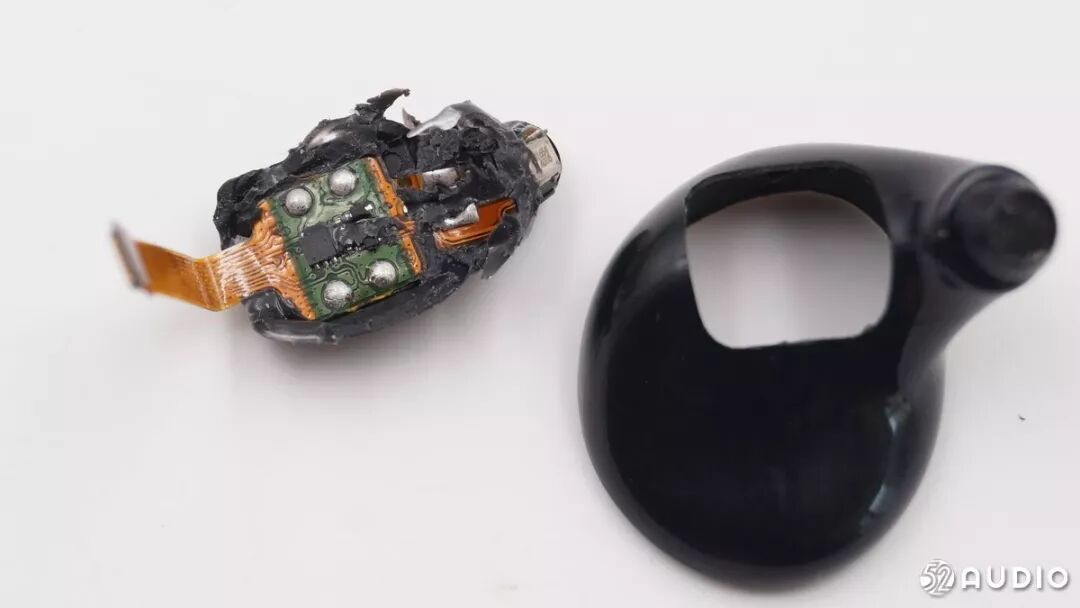

拆出触点的一套组件。
降噪麦克风。
据我爱音频网分析，这款耳机两边都使用单动铁单元。

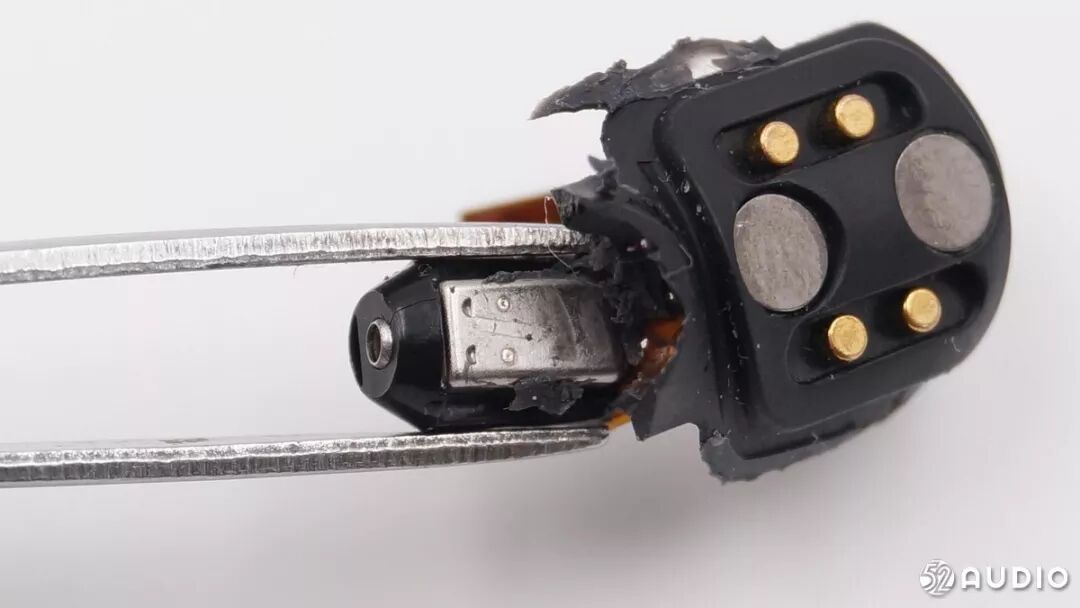

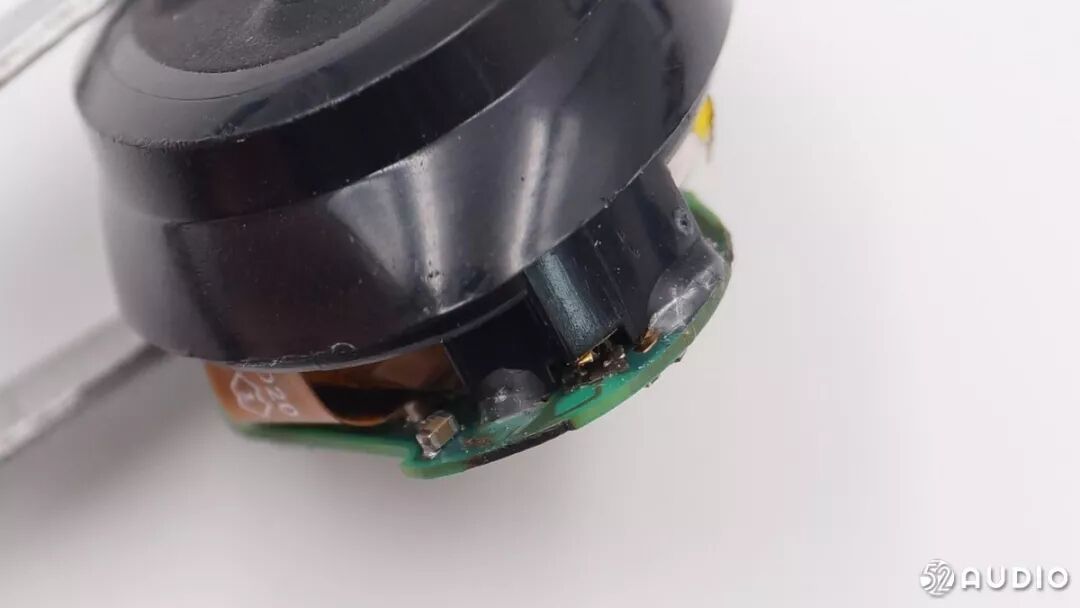

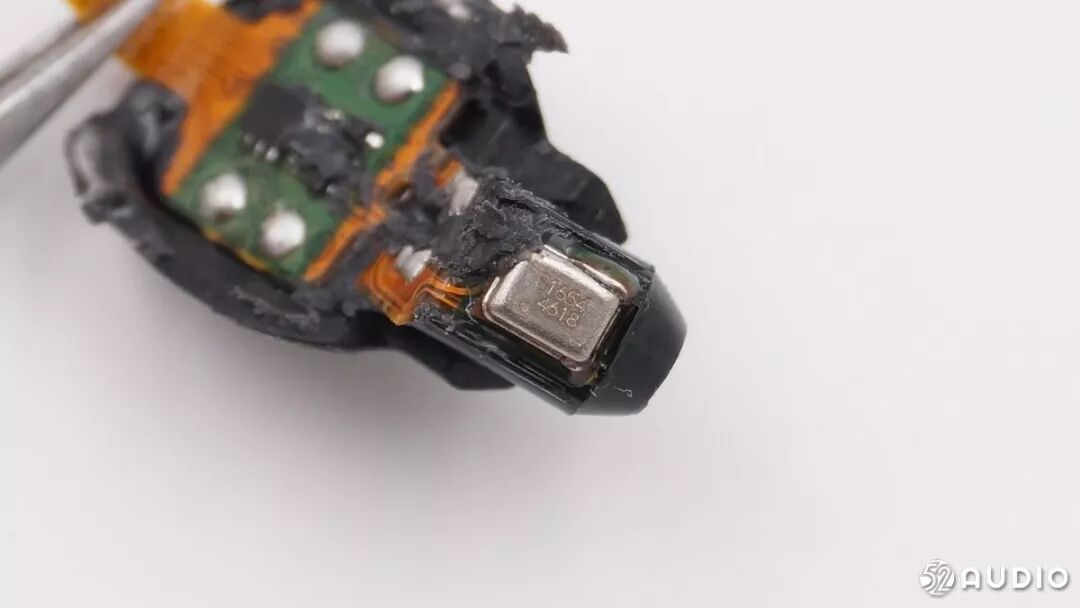

换个角度看，一侧是动铁单元，一侧是降噪麦克风。
排线上面还有元件。

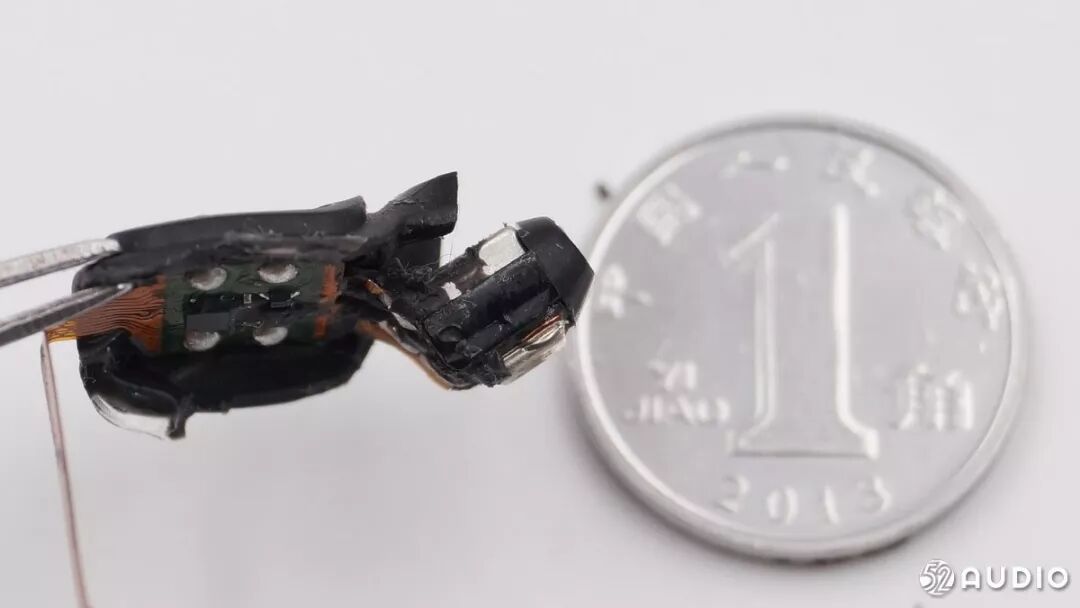

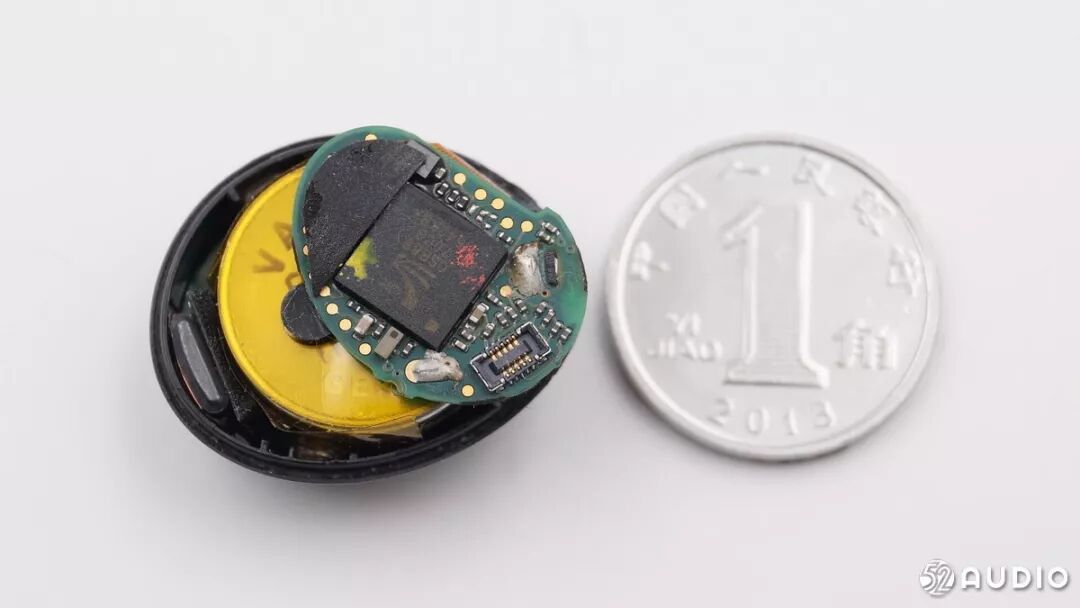

耳机内部非常小，还不到一角硬币大。
电路板采用UV胶固定。

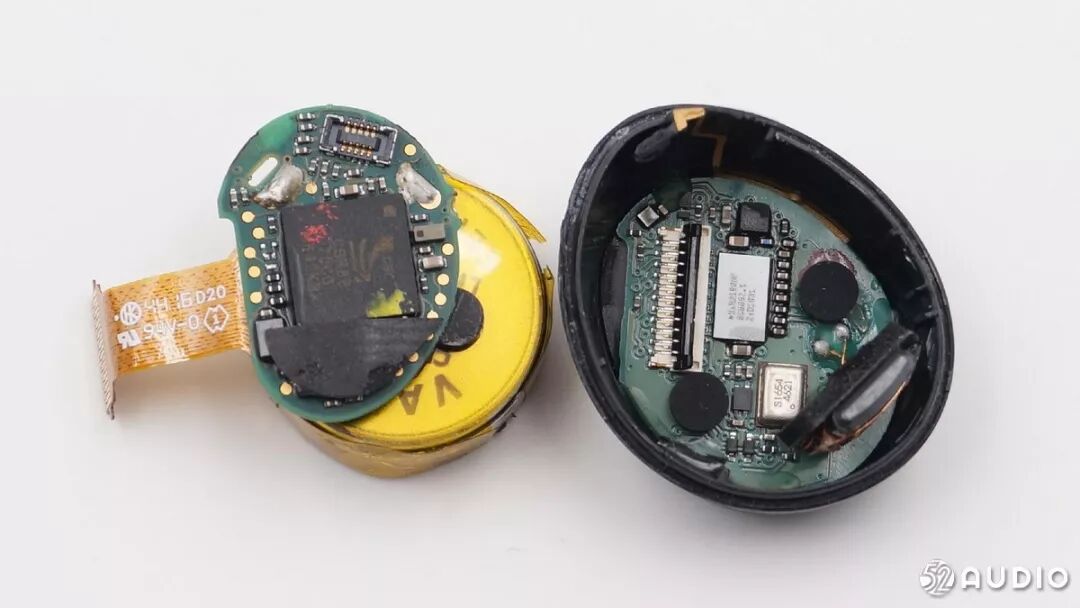

取下电池和蓝牙接收板。

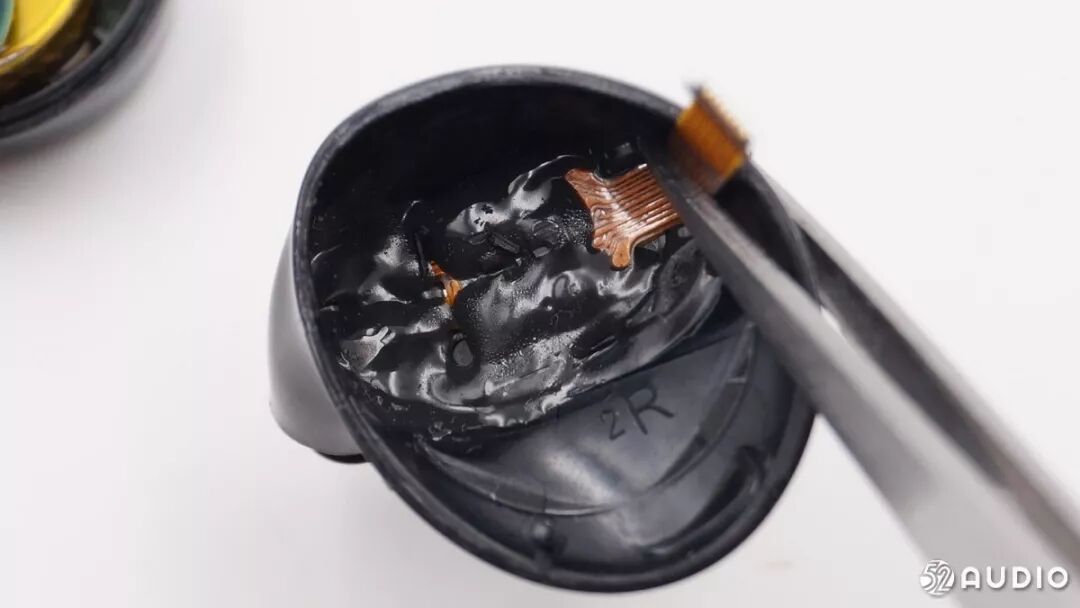

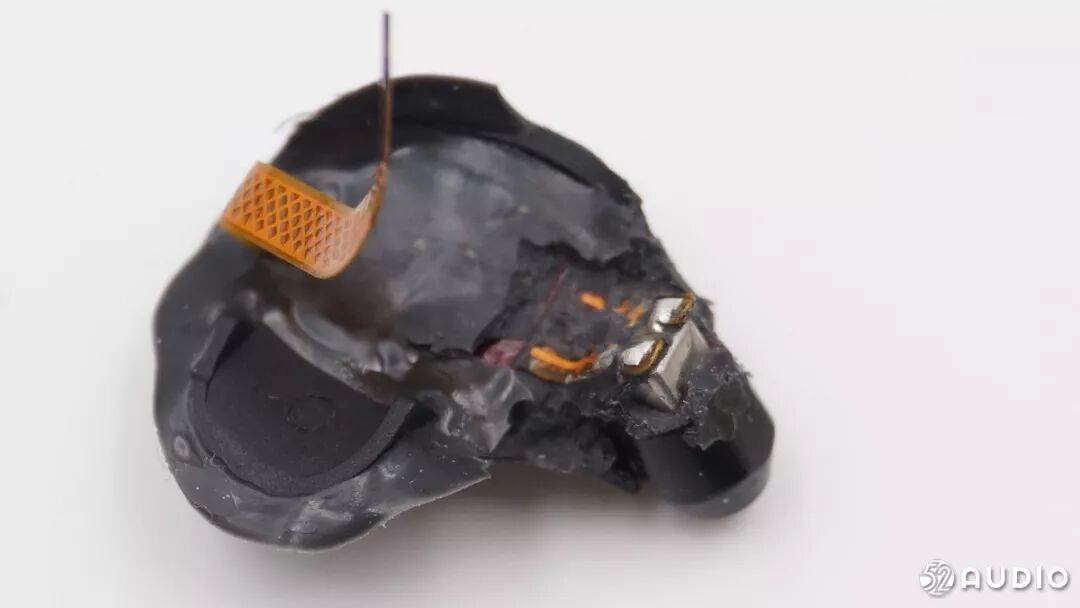

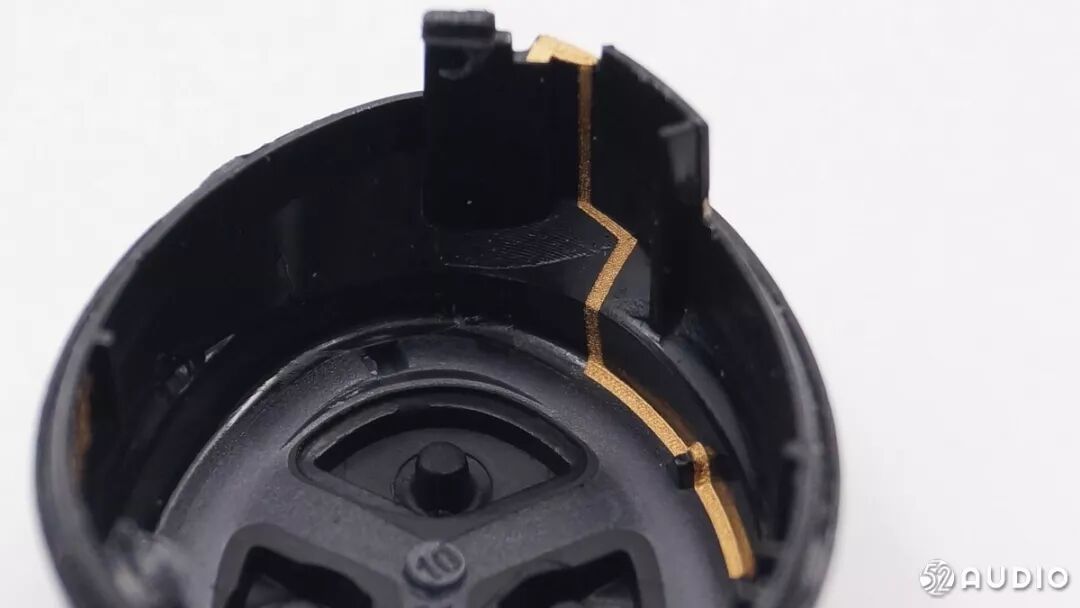

壳体内部的蓝牙天线。

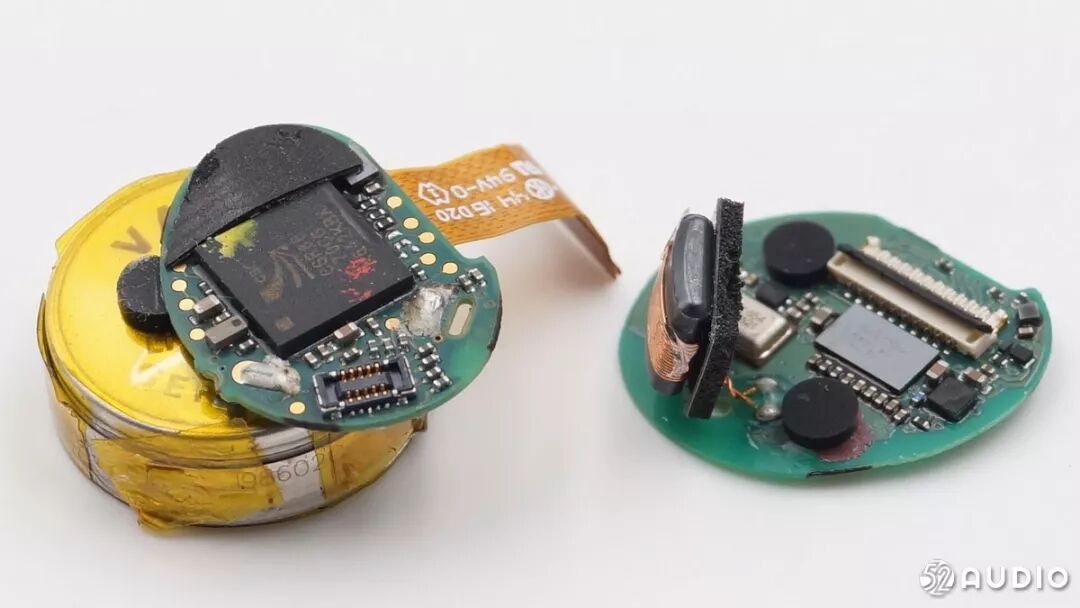

一块是蓝牙接收兼电池充电，另外一块是磁传输，传输给左侧耳机。

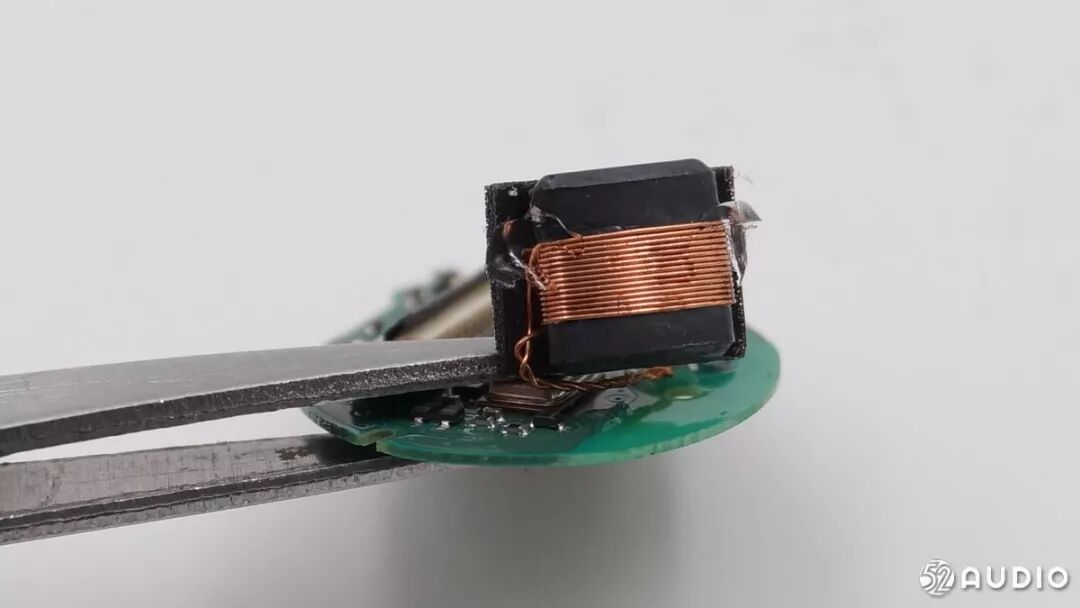

磁传输天线。

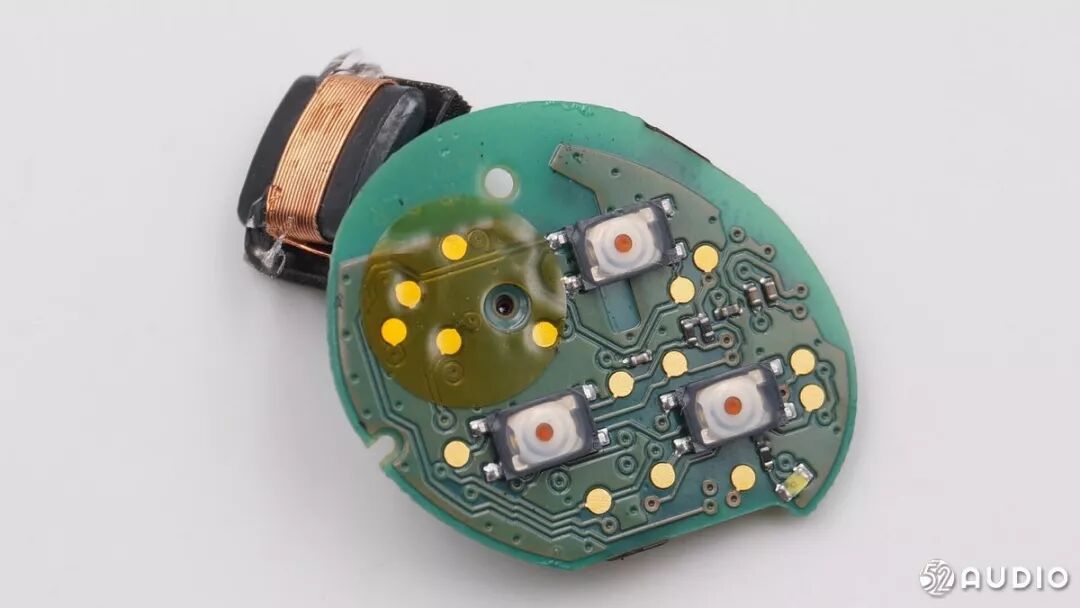

3颗按键和麦克风。

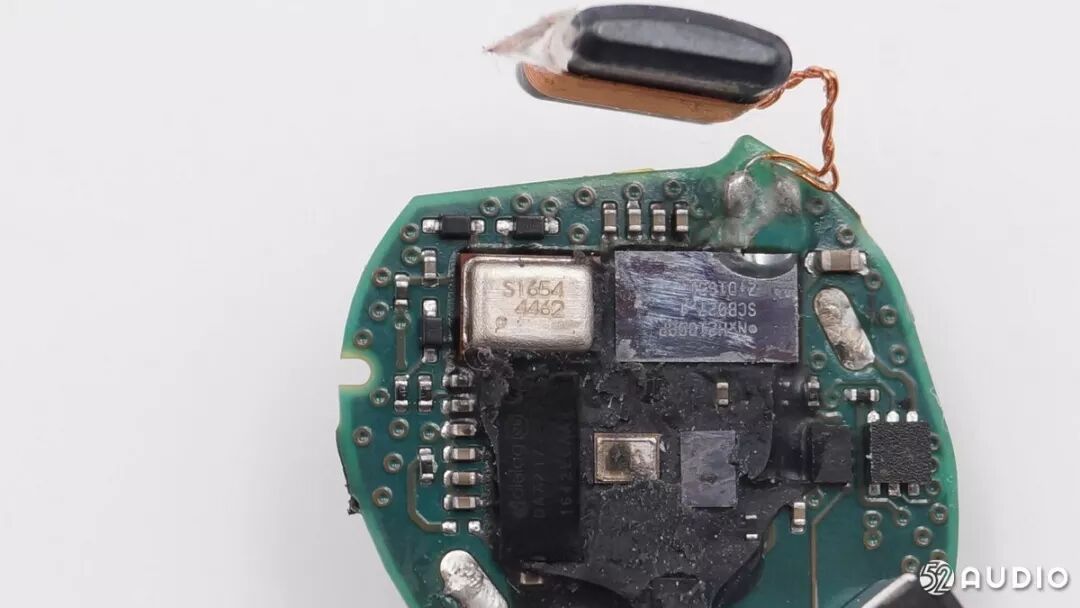

磁传输发射芯片特写。

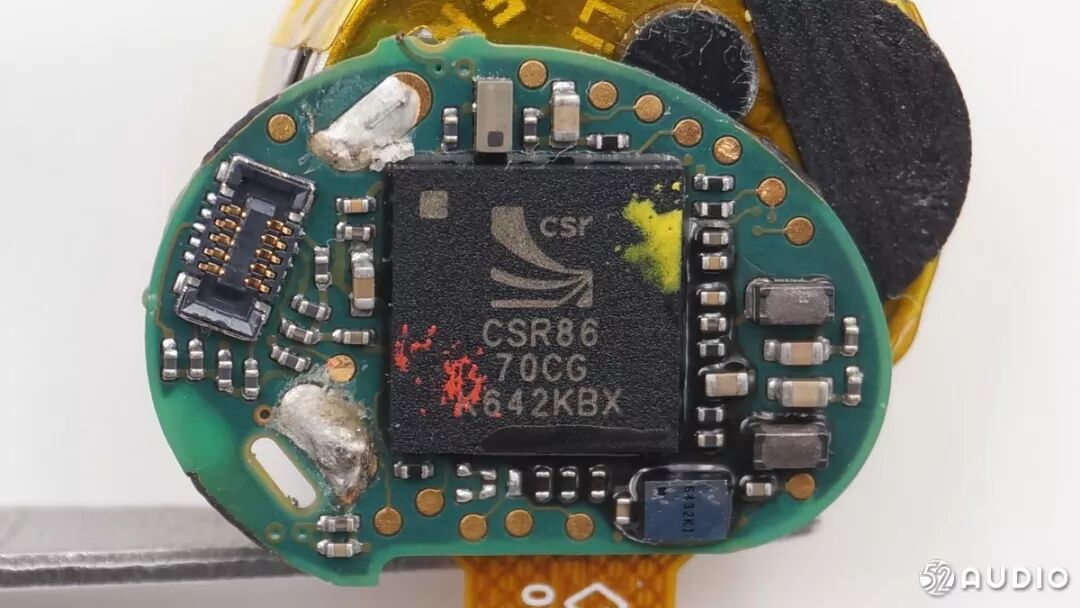

高通CSR8670 蓝牙音频SOC。右侧耳机采用的CSR8670内置了充电功能，所以不像左侧需要独立的充电IC。

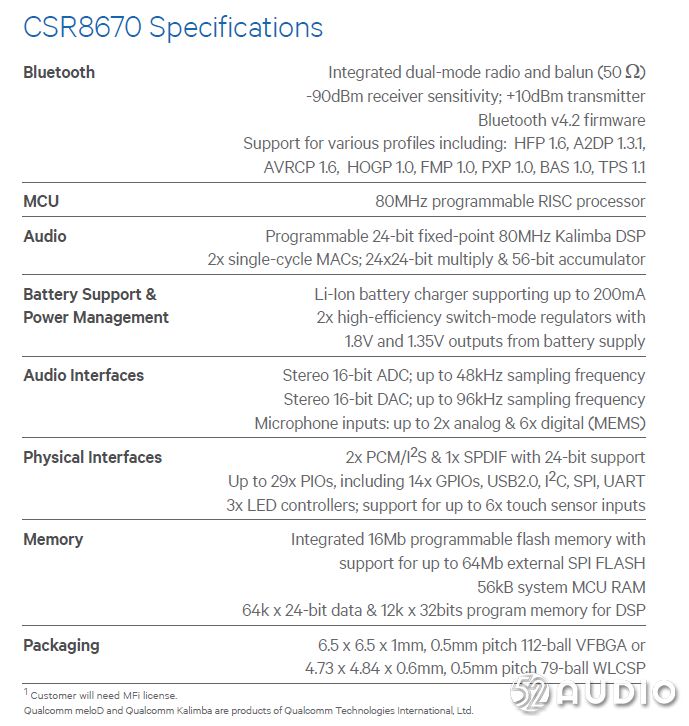

高通CSR8670 详细规格。

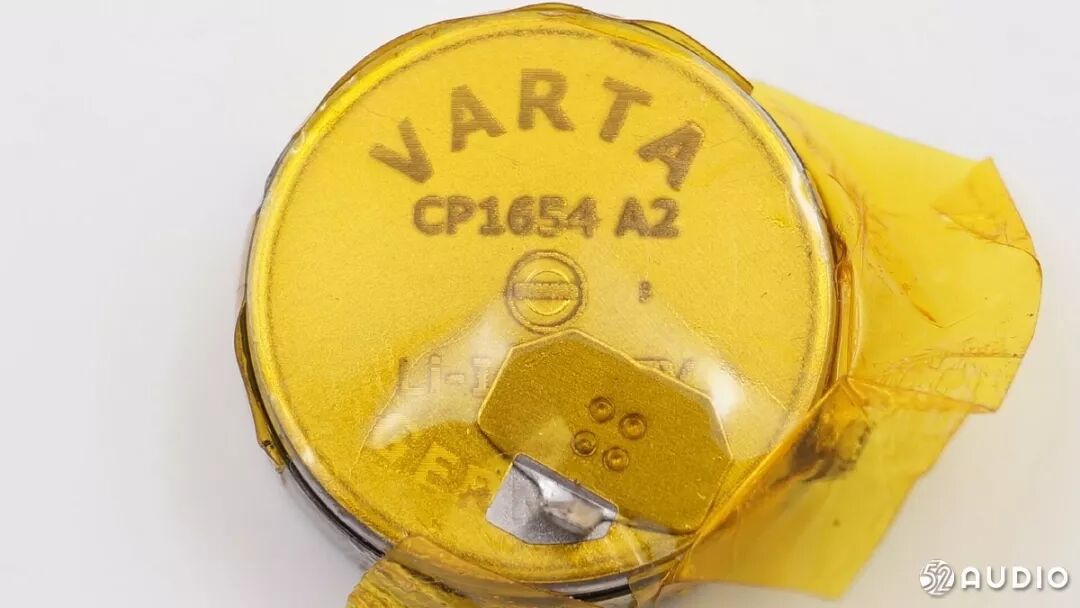

德国VARTA锂电池。

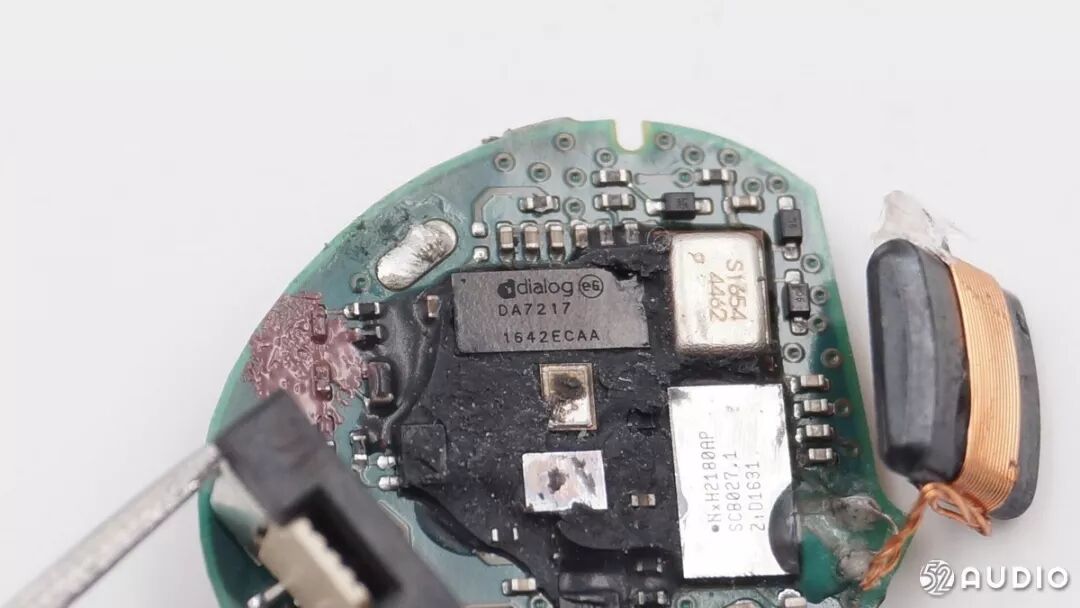

右侧同样采用dialog DA7217音频解码器。电池焊接在电路板上面。

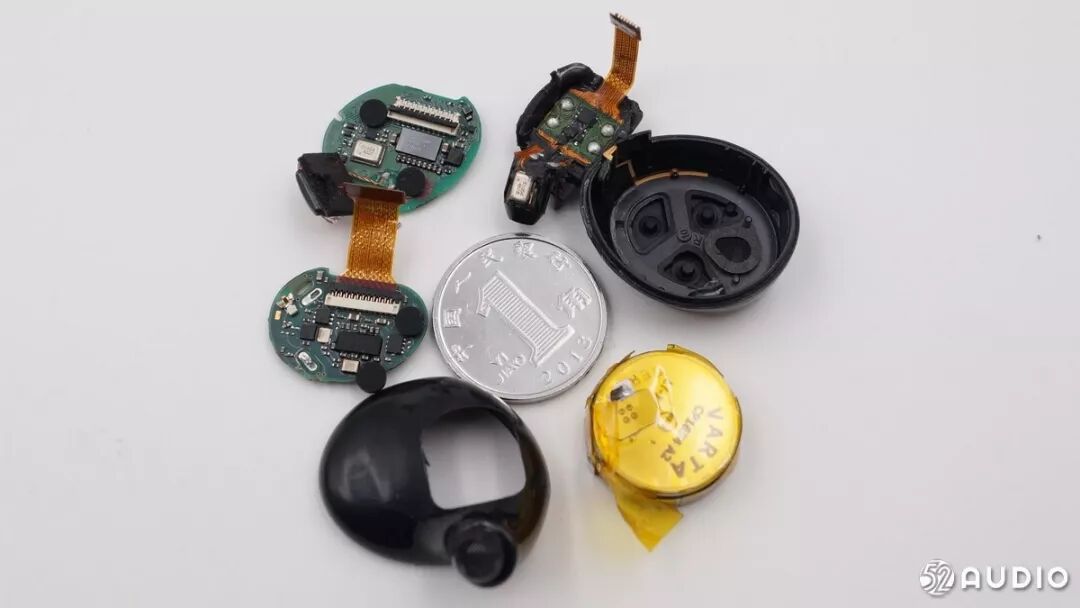

右侧主耳机拆解全家福，我爱音频网使用1元硬币对比，耳机大小与一角硬币相似。

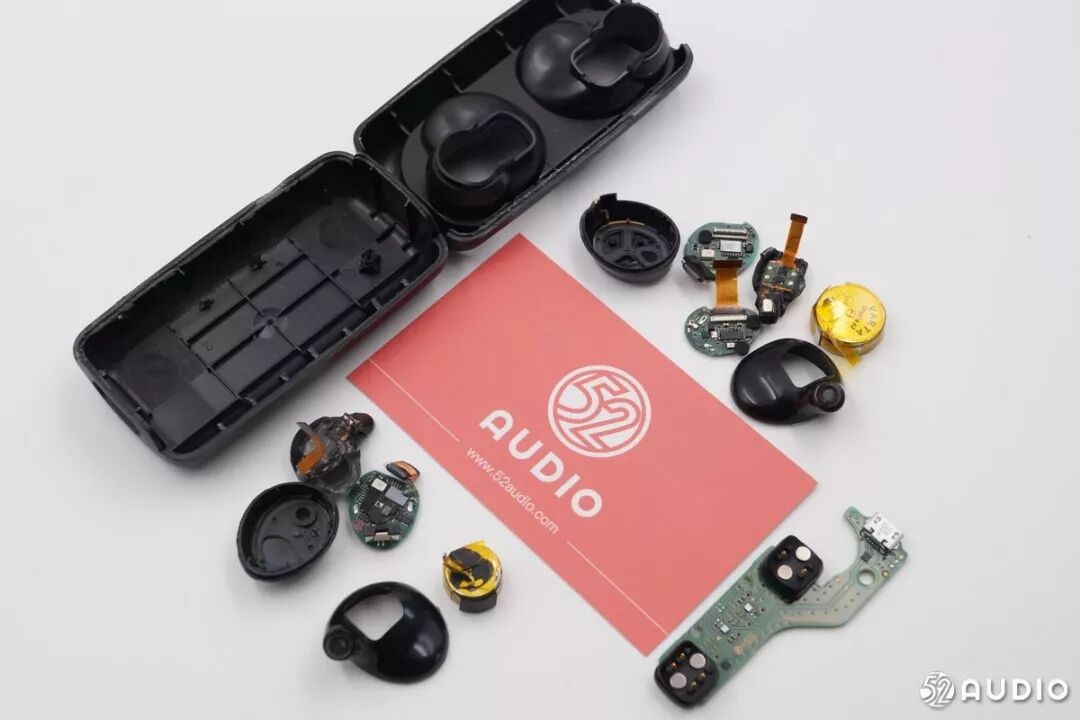

两只耳机和充电盒拆解内容，可以看到充电盒内没有电池。
三、我爱音频网拆解总结：
1、这款耳机的充电盒中没有内置电池，但是耳机盒部分为耳机充电提供了良好的保护电路；
2、耳机采用了德国VARTA纽扣锂电池，并且左右耳机采用NFMI的方式通信，与市面上大部分耳机都不一样，设计较为独特；
3、耳机采用单动铁单元设计，可以带来更高的解析度。
.
