此前，华为推出FreeBuds TWS真无线蓝牙耳机，它采用悬挂式设计，机身小巧。外观设计上灵感来源于高尔夫球杆，表面为简约、时尚、轻奢的金属质感。集稳定连接、音质、优雅外观于一身。
华为FreeBuds 4月12日在华为在上海东方体育中心举行了春季新品发布会上发布，这款耳机具有连接快速、便捷，外观优雅，音质好等特点。这优雅的外观里面是采用了何等的配置呢？下面我爱音频网就来通过拆解为大家解答。
一、华为FreeBuds开箱
包装盒是华为配件产品的一贯风格，白色底色，产品渲染图置于中间。它采用源于高尔夫球杆的优雅设计语言。
支持无线畅听、无限自由，防水防汗IPX4。
搭乘公共交通工具上下班，经常遇到早晚高峰，人潮拥挤，随处都是噪音，这时候如果接听电话或者收发语音消息未免会受到影响。
产品型号：CM-H1L和CM-H1R，耳机充电盒产品型号为CM-H1-CC。华为技术有限公司出品。
在打开盒子的一刻，就被扉页的这张弄弄现代商务风的图片吸引了，华为的这款FreeBuds支持便捷交互体验，双击耳机就可以进行播放/暂停音乐、接听/挂断电话和唤醒语音助手等操作。

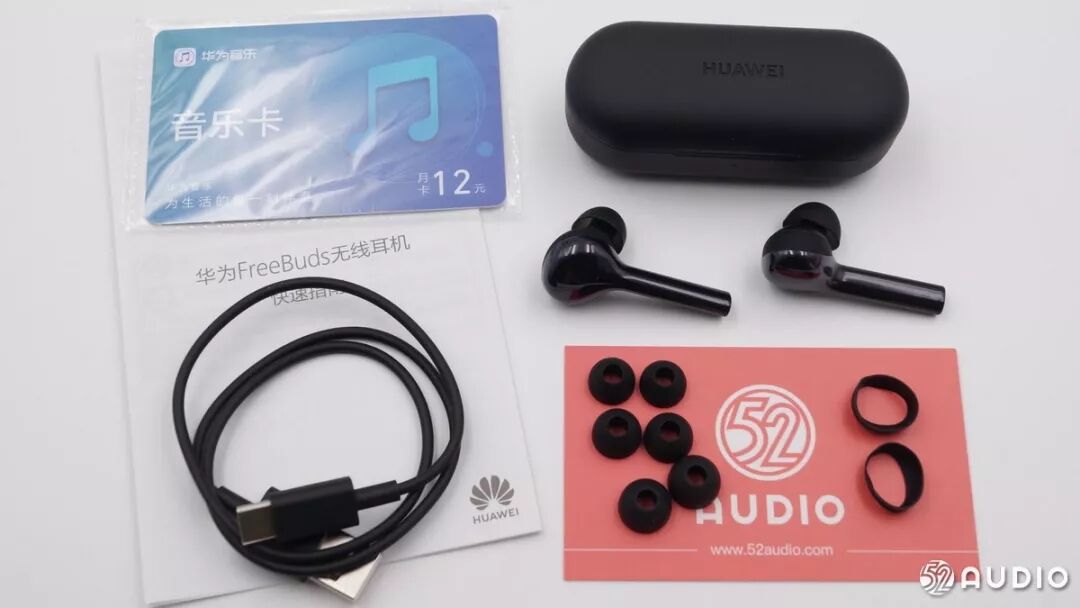

华为FreeBuds的全部配件，配送了一根USB Type-C充电线一个耳机圈和3副耳机套，还有一张华为音乐卡。

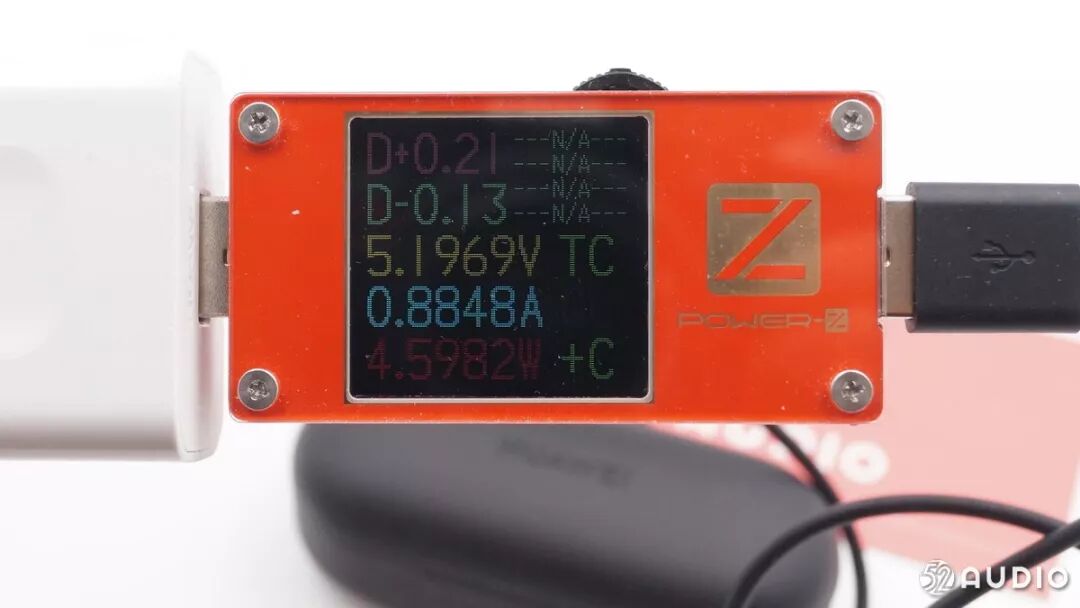

我爱音频网采用ChargerLAB POWER-Z KT001进行充电测试，充电功率达到了4.6W。

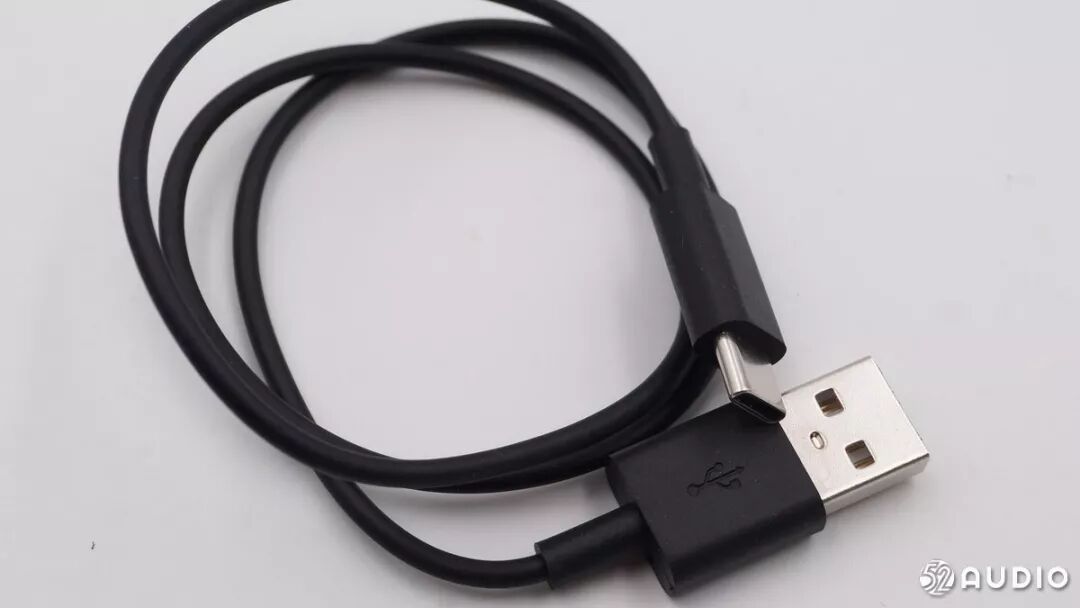

华为FreeBuds采用USB Type-C接口充电，并且附送了一根优质USB Type-C数据线。

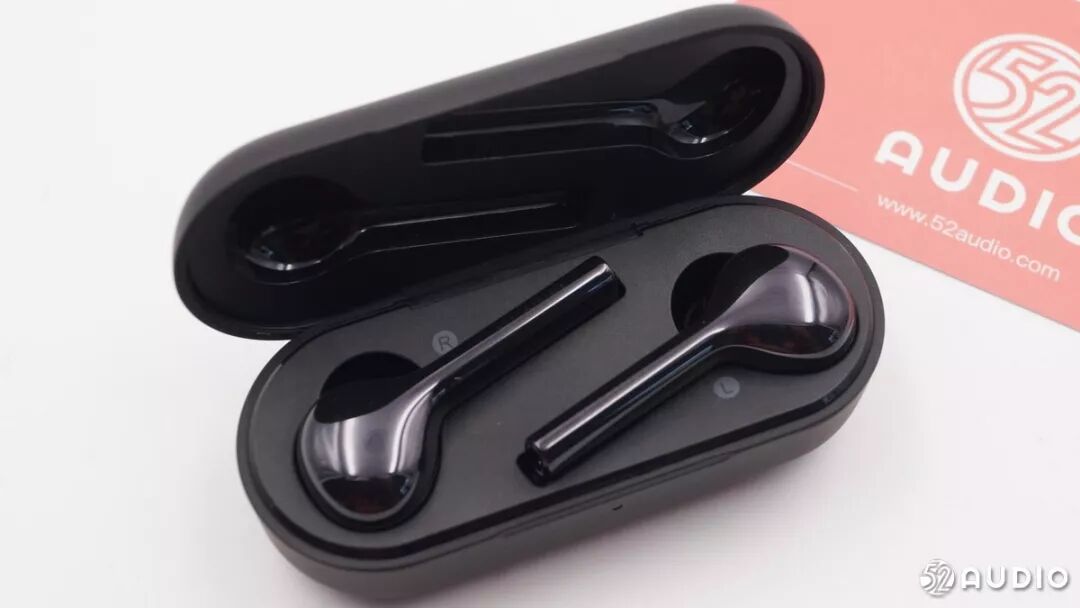

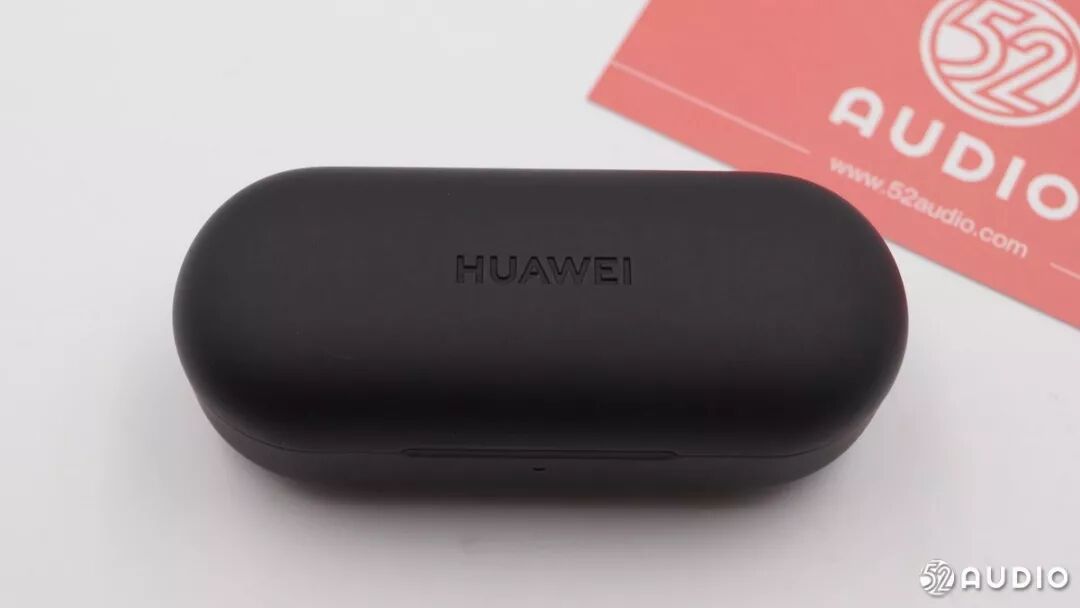

这个胶囊式的充电盒更像是一个高尔夫球杆收纳盒，充电时耳机静静地躺在里面。打开盖子时耳机就会自动配对上次连接的手机，方便快捷。

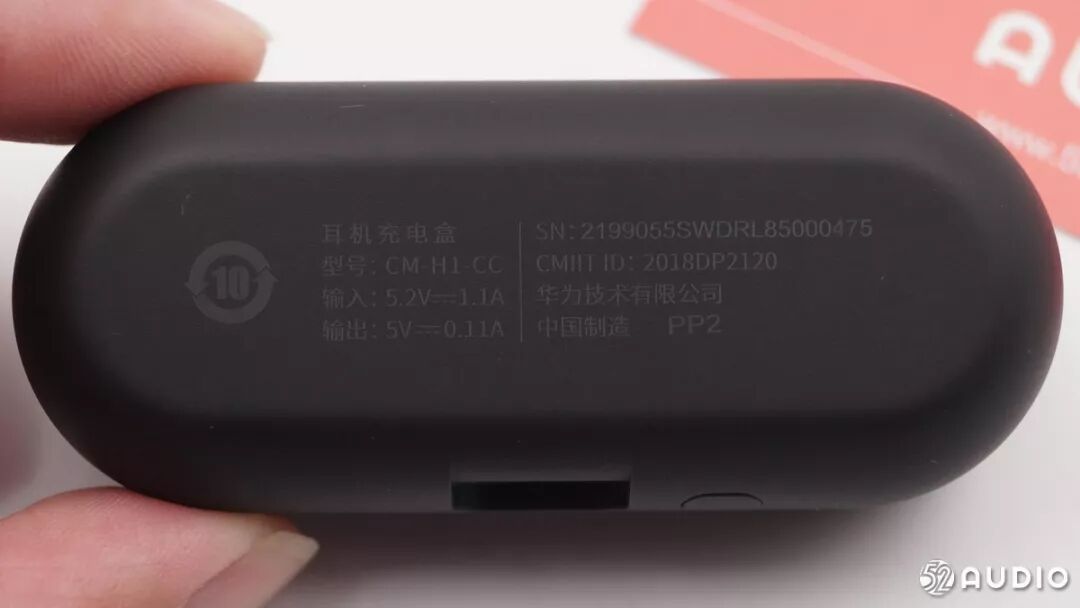

耳机充电盒背面是详细参数，耳机充电盒的输入是5.2V 1.1A，耳机盒对耳机充电时输出5V 0.11A。
据我爱音频网分析，华为FreeBuds采用USB Type-C接口充电。

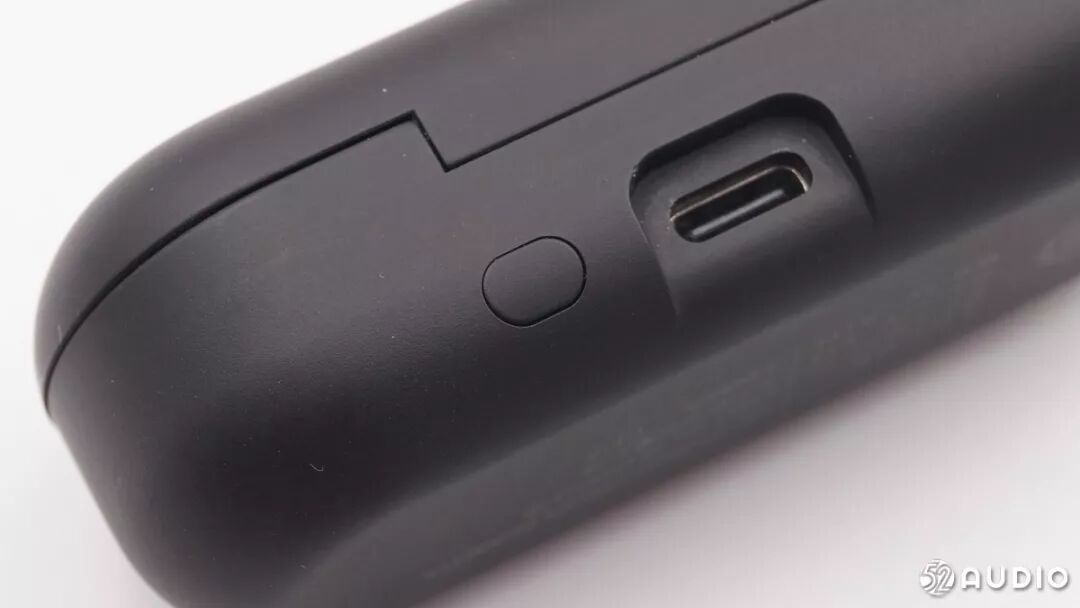

按一下华为FreeBuds旁边的按键，可以查看耳机充电盒剩余电量。
在外观设计上，华为FreeBuds简约时尚的设计灵感来自于优雅时尚高尔夫球杆，而FreeBuds作为科技与艺术的融合，能让人感受其温润舒适的触感和简约、时尚、轻奢的金属质感，让人爱不释手。
二、华为FreeBuds 拆解

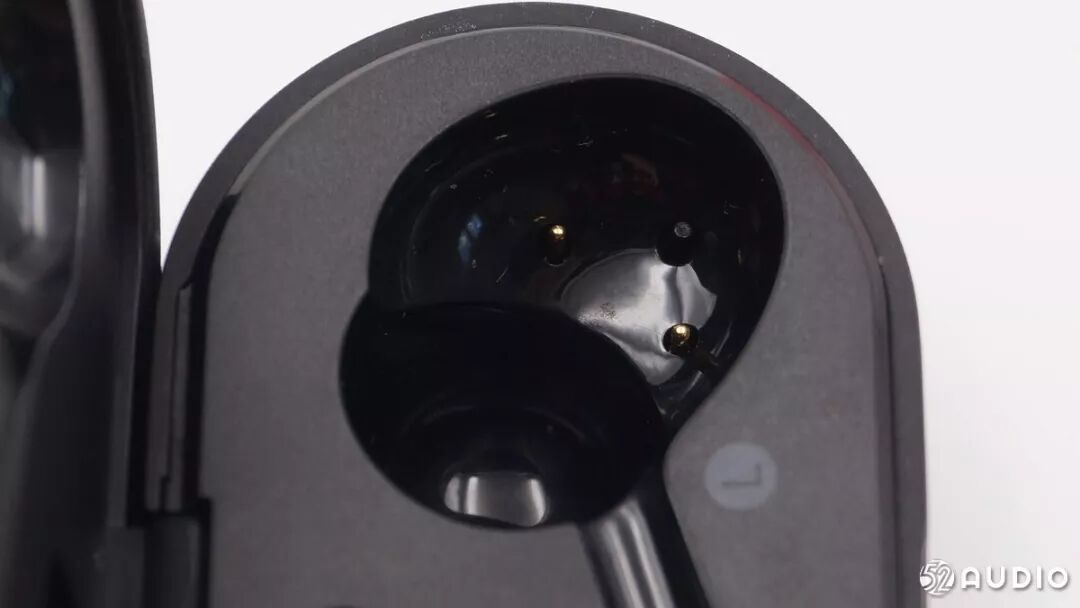

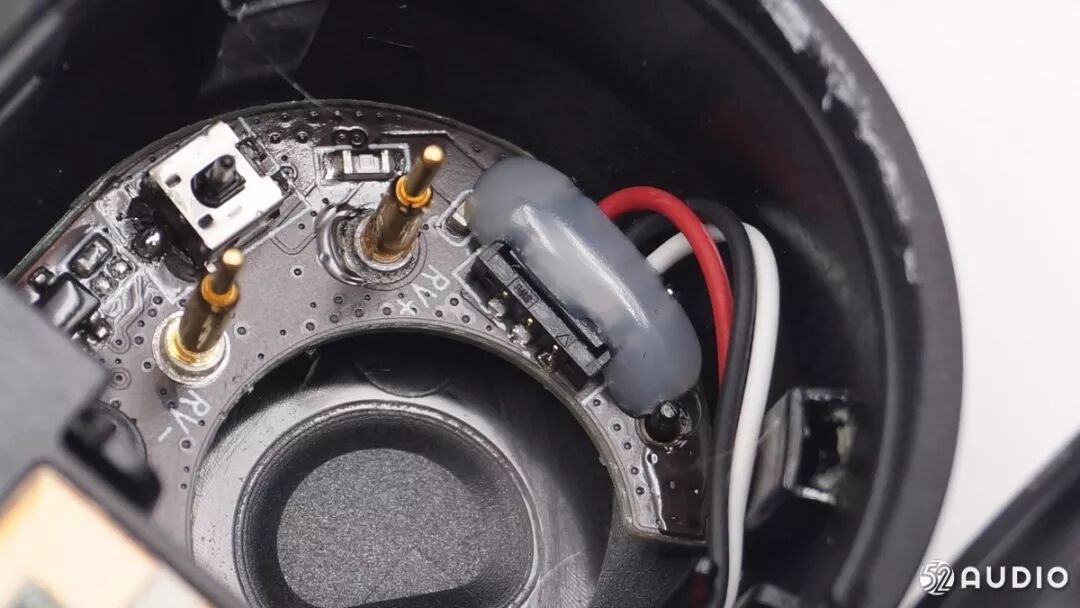

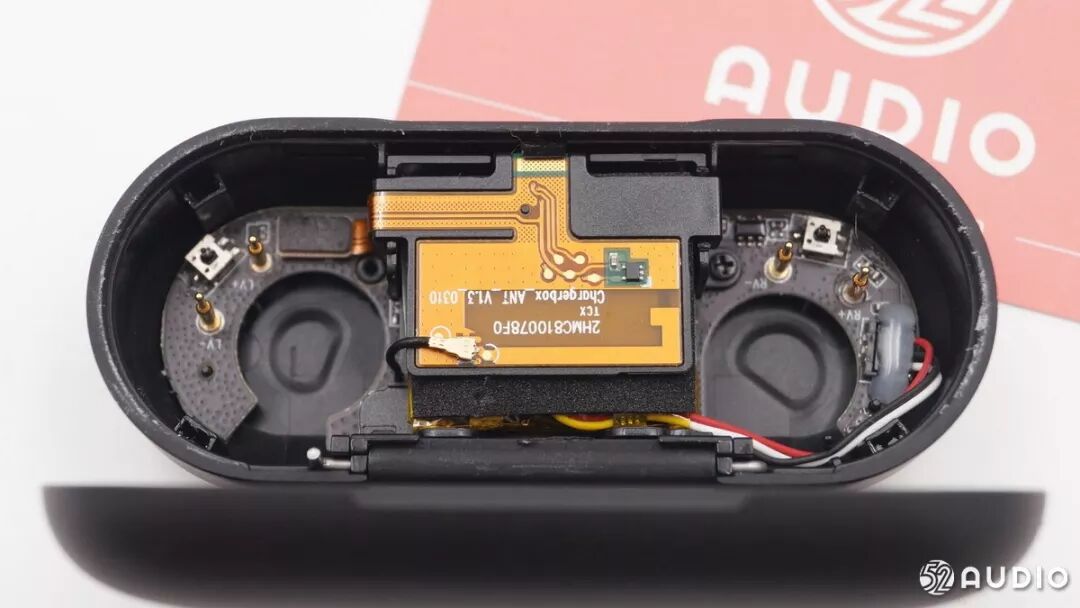

充电插针和微动开关，开关用来检测耳机是否放入，开始充电。
取下内部盖子，里面有一条蓝牙天线。

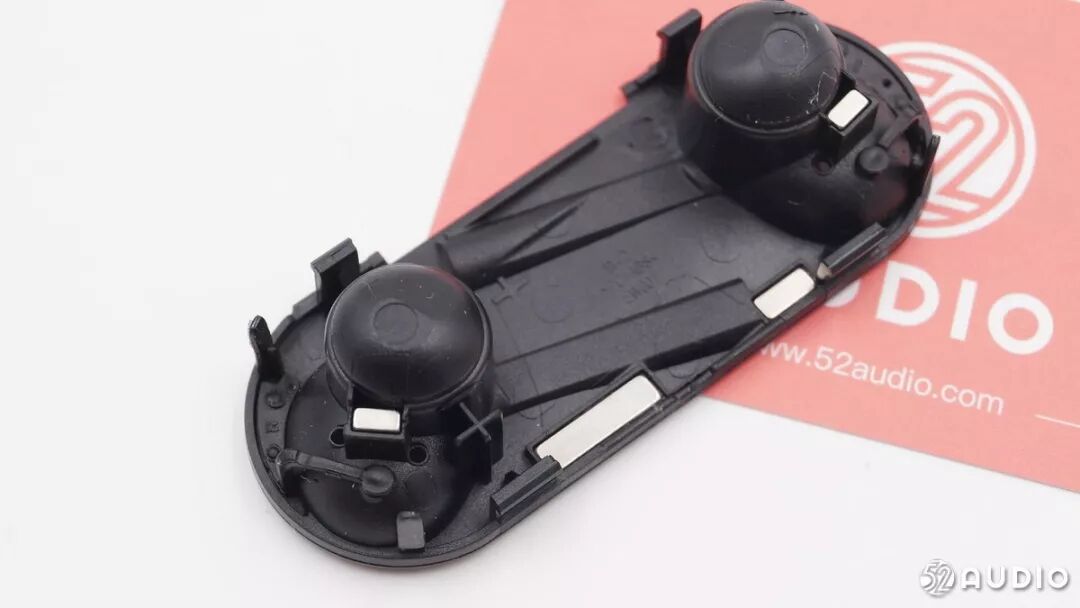

盖子背面很多磁铁，用来吸住耳机和盖子。

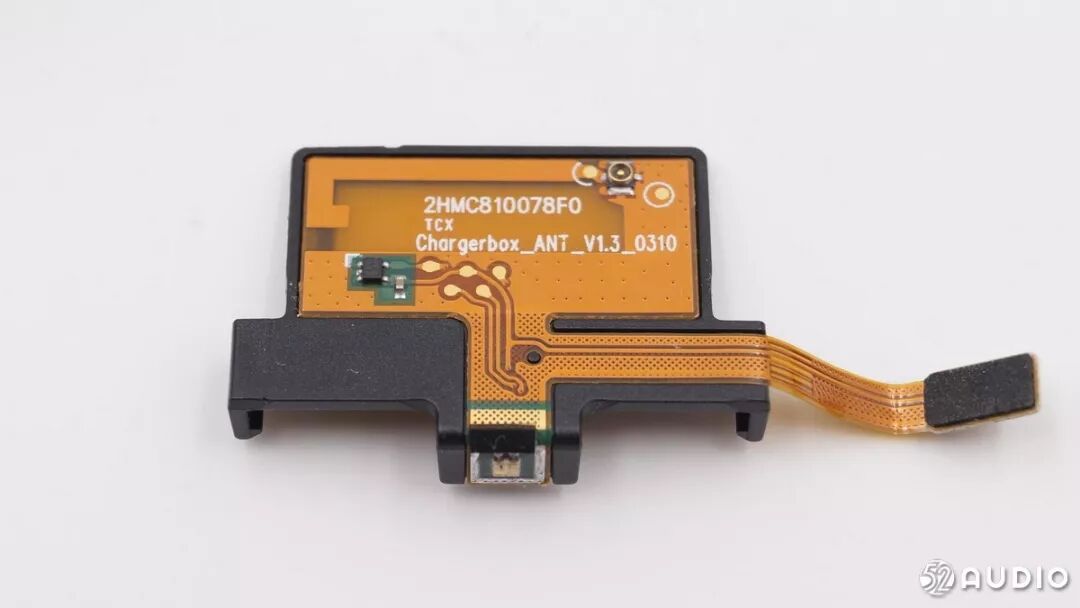

蓝牙天线，用于耳机配对使用。
电池插座采用胶水固定。

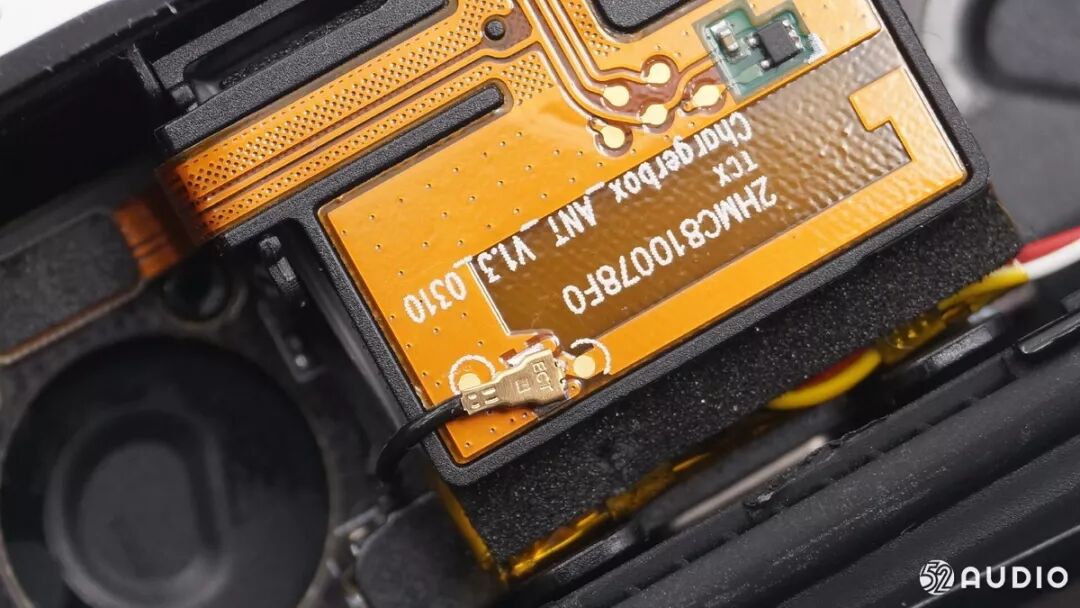

蓝牙天线插座部分。
充电盒的天线上面还有指示灯。

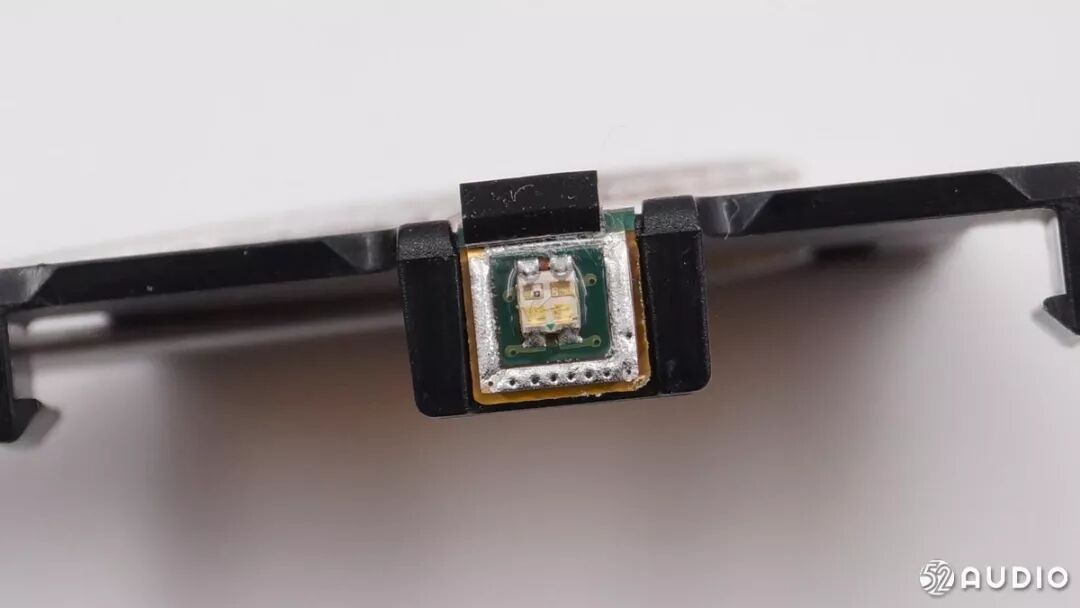

三色LED灯指示充电状态和连接状态。

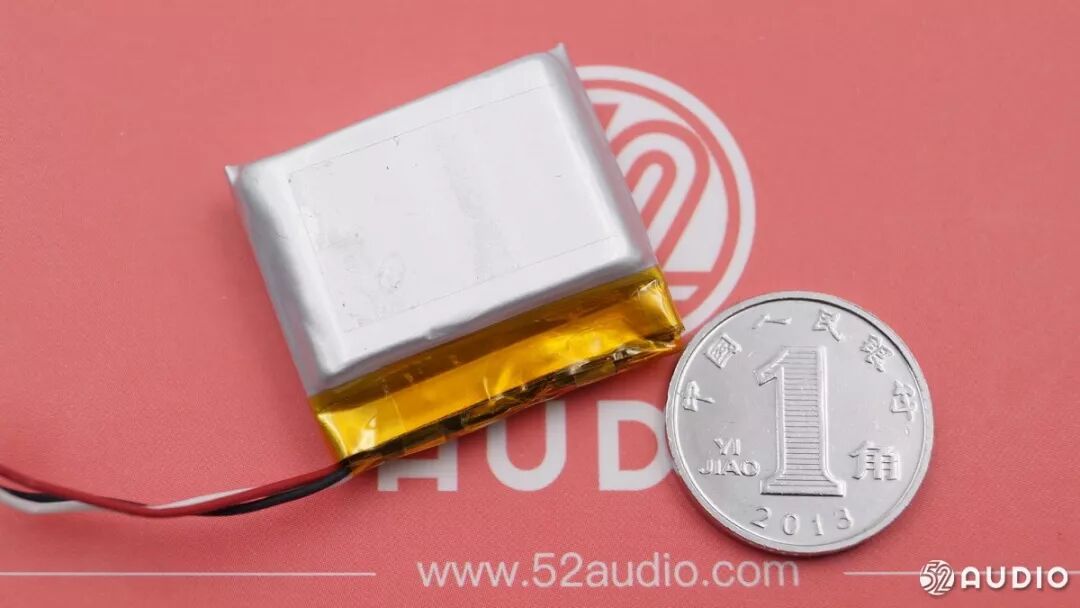

内置锂电池，宽度和一角硬币相仿。
重庆市紫建电子的锂离子电池包，410mAh，4.35V。

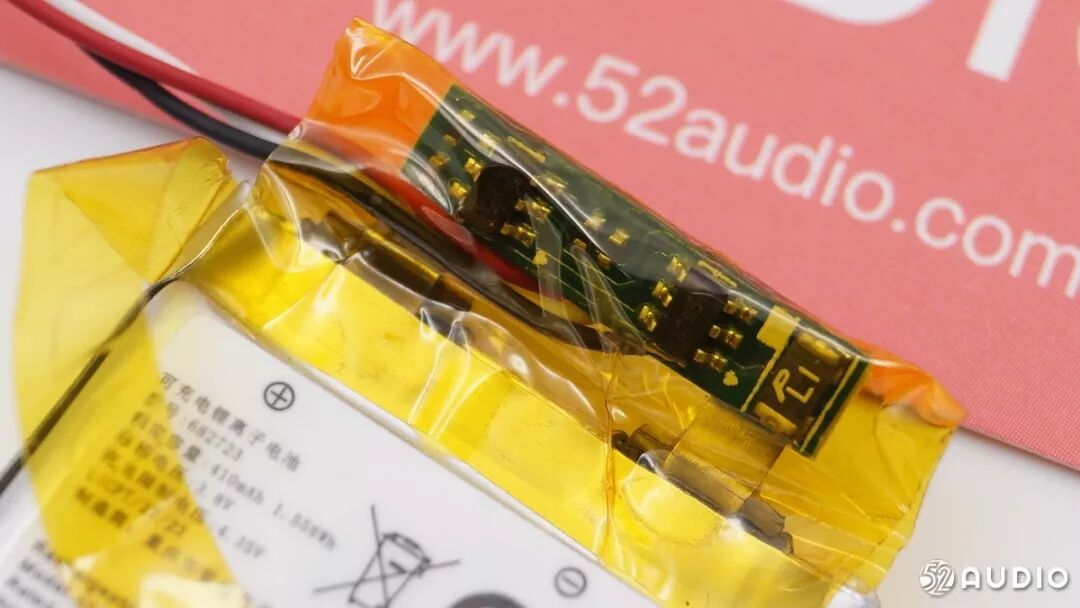

电池保护板有额外的过流保护。

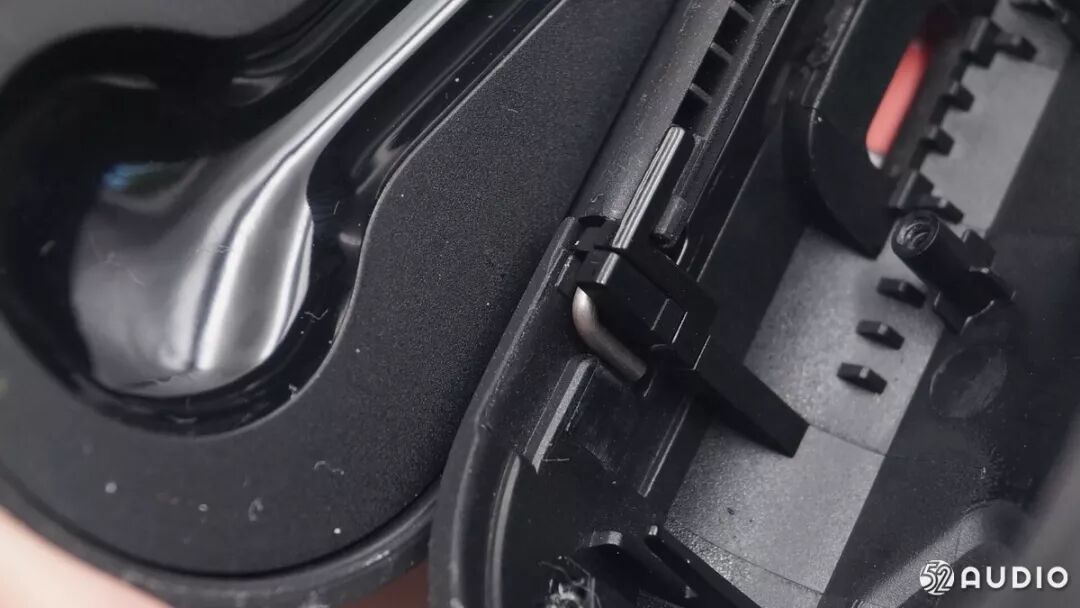

盖子与壳体之间的折页。

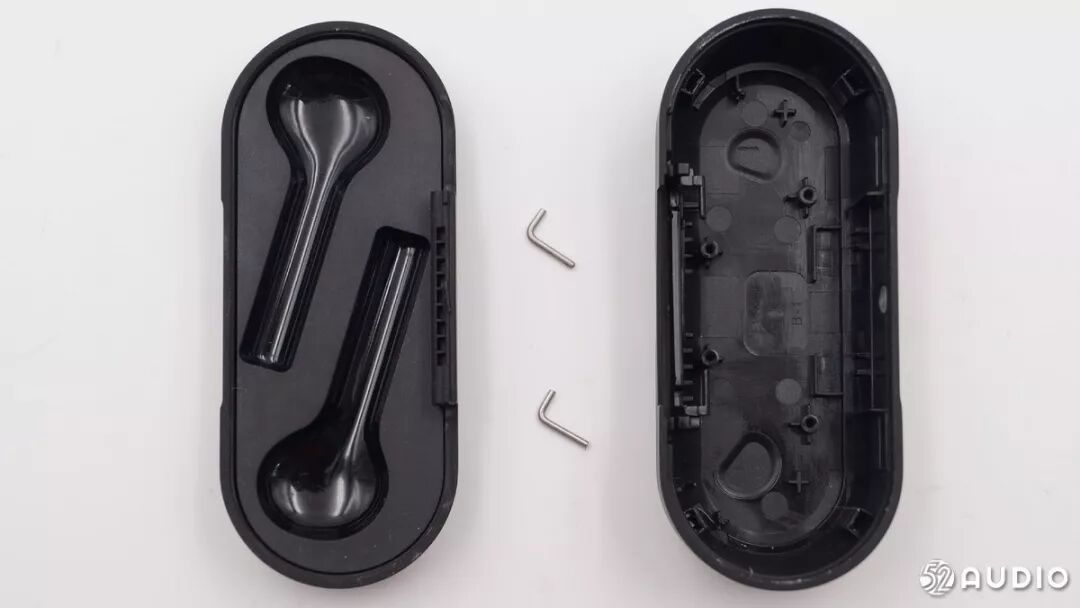

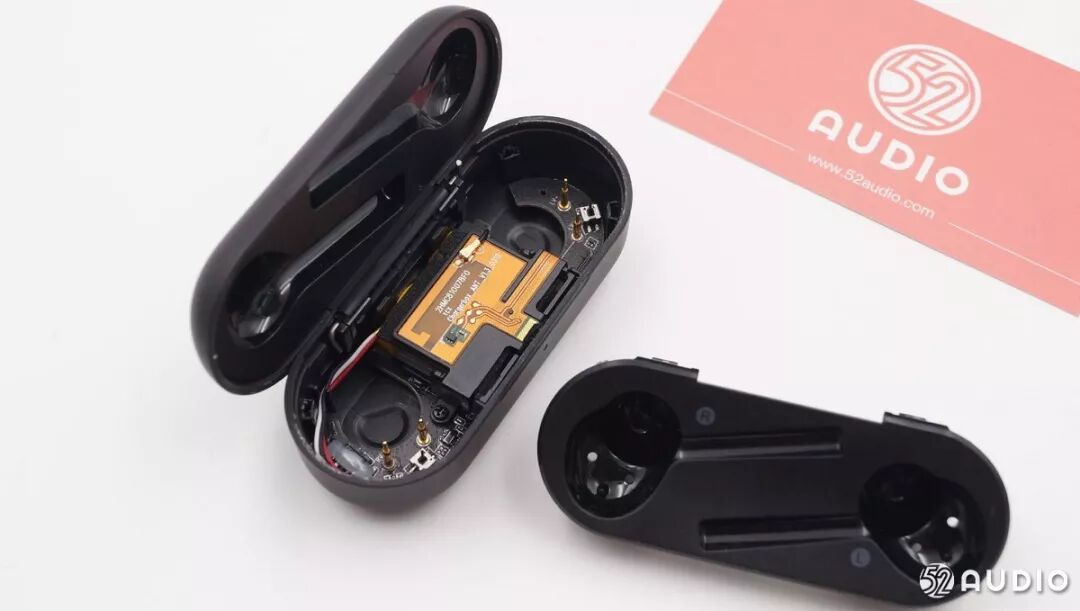

抽出固定销子，分开两层结构。
两个输出都有开关检测耳机是否放入。

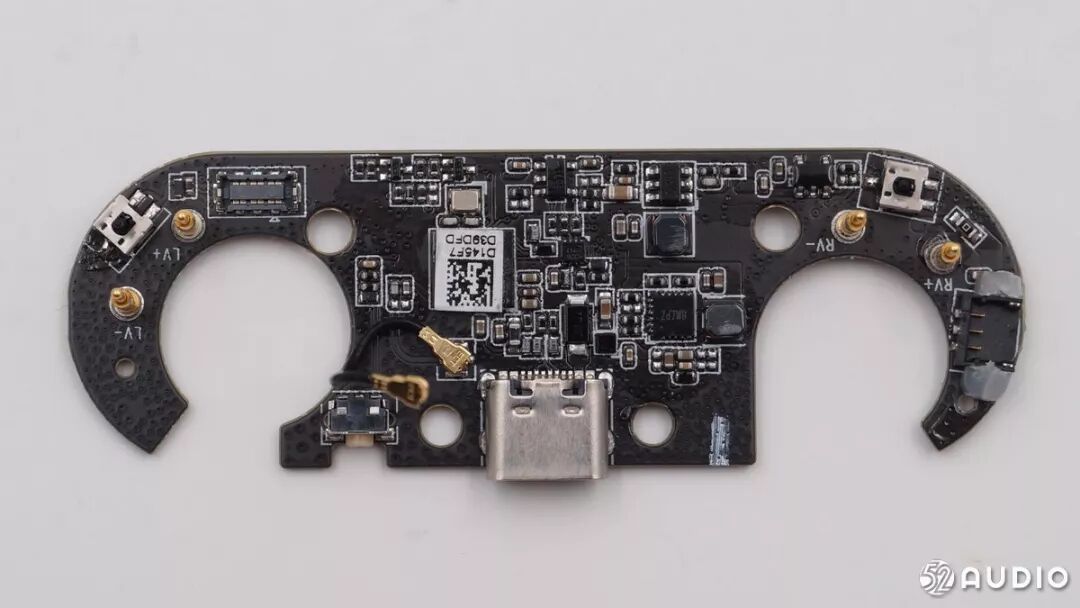

背面很多测试点。
镀金 Pogopin特写。

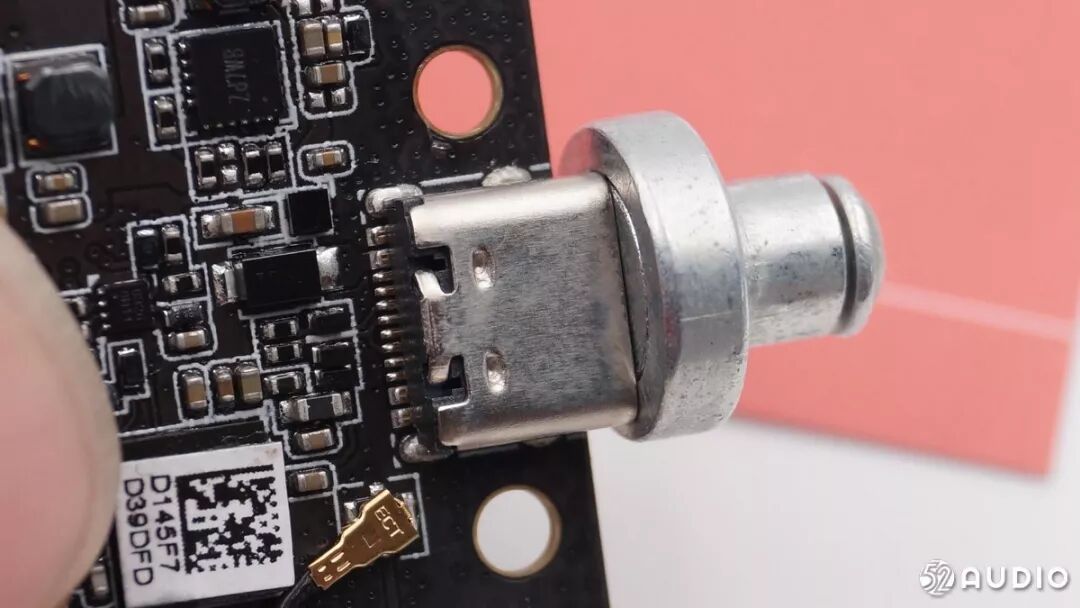

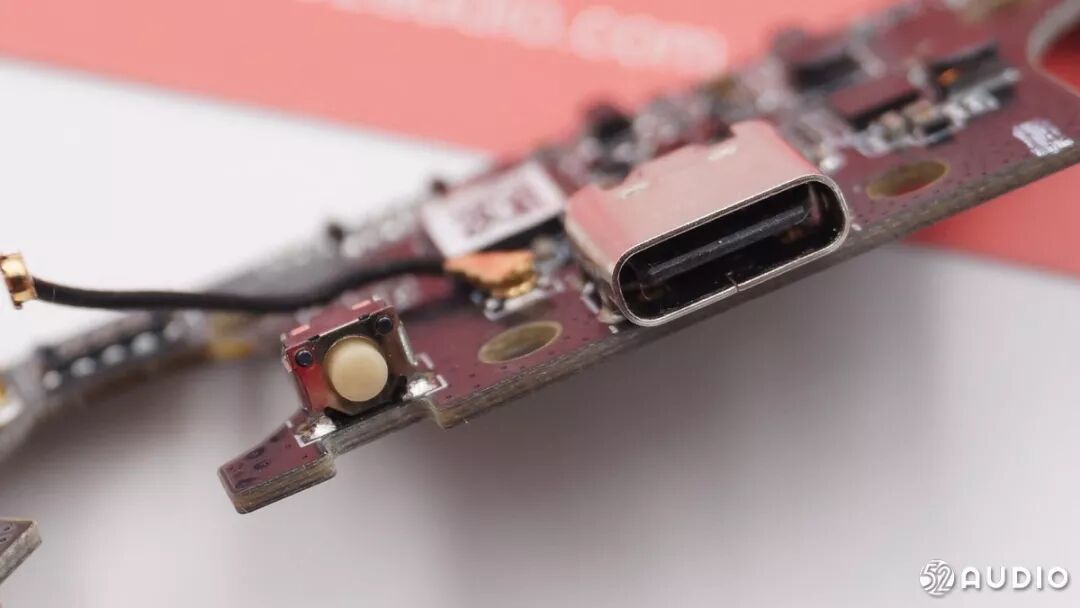

用于充电输入的USB Type-C插座吸磁。
座子旁有一颗按键。

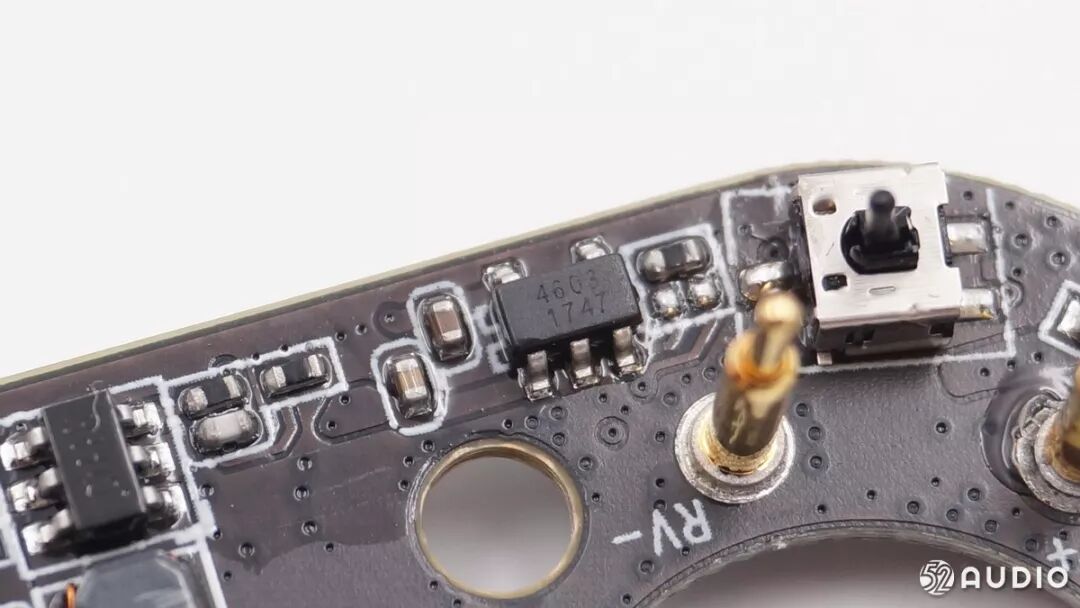

上海韦尔 WS4603负载开关。内置80mΩ低内阻PMOSFET，集成电流限制功能，限制电流最大2A，可由外部电阻编程，采用SOT23-5L封装，这里用于耳机充电输出的电流限制。

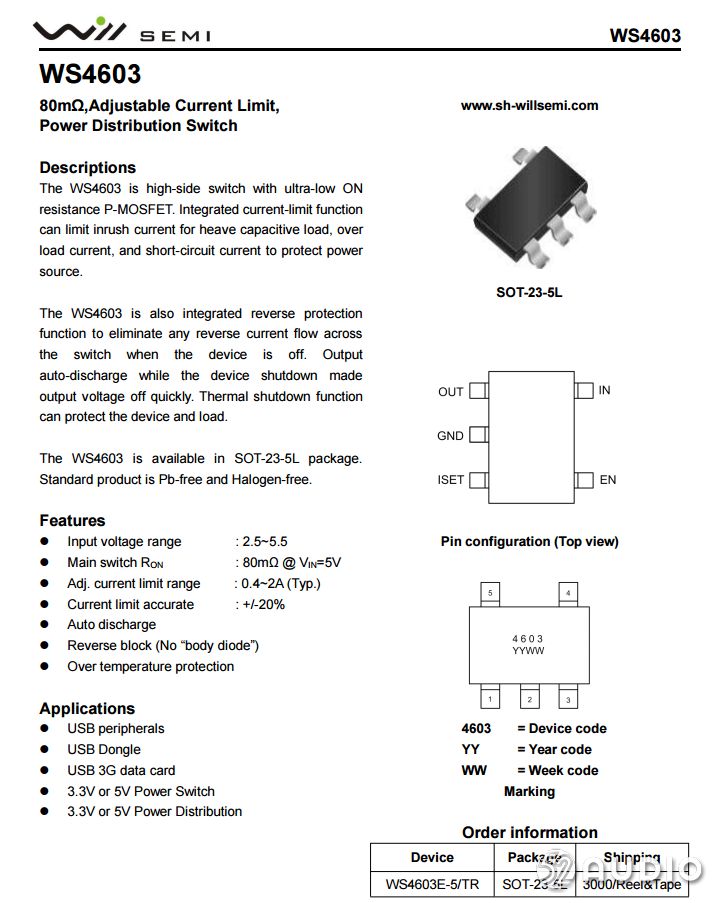

上海韦尔 WS4603 详细资料。

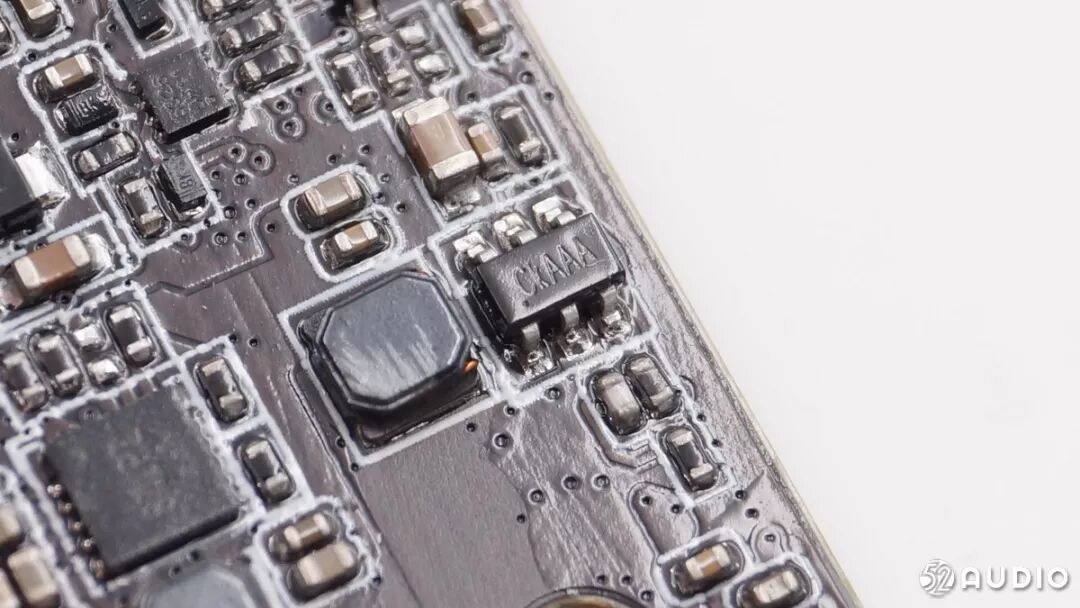

CkAAA的一颗SOT23-6封装的IC。

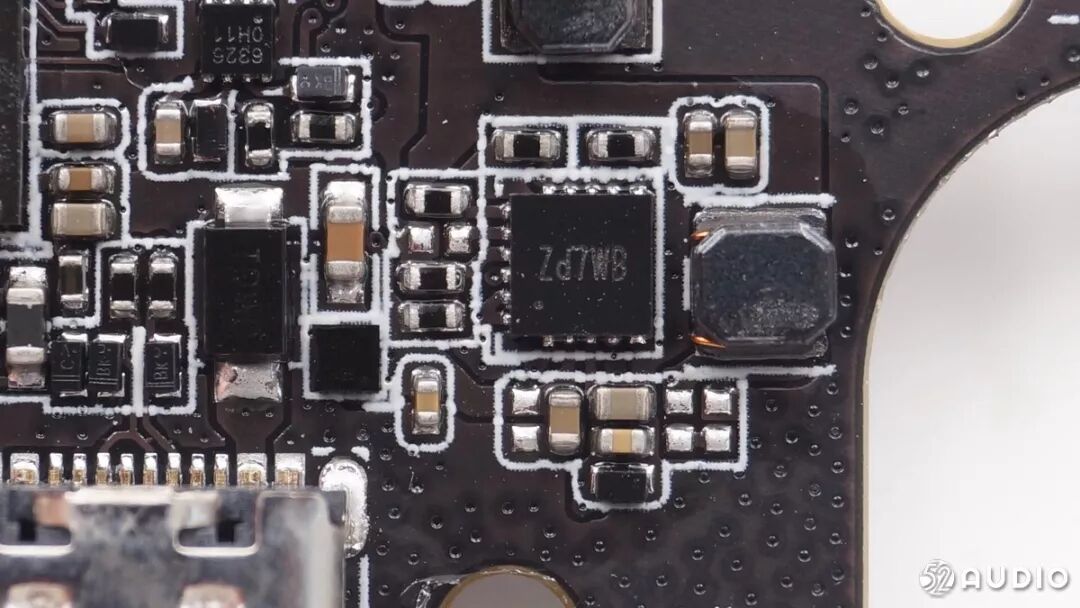

Zd7WB，内置电池充放电管理芯片。
上海韦尔 WS3210C 过压保护负载开关。用于输入保护。

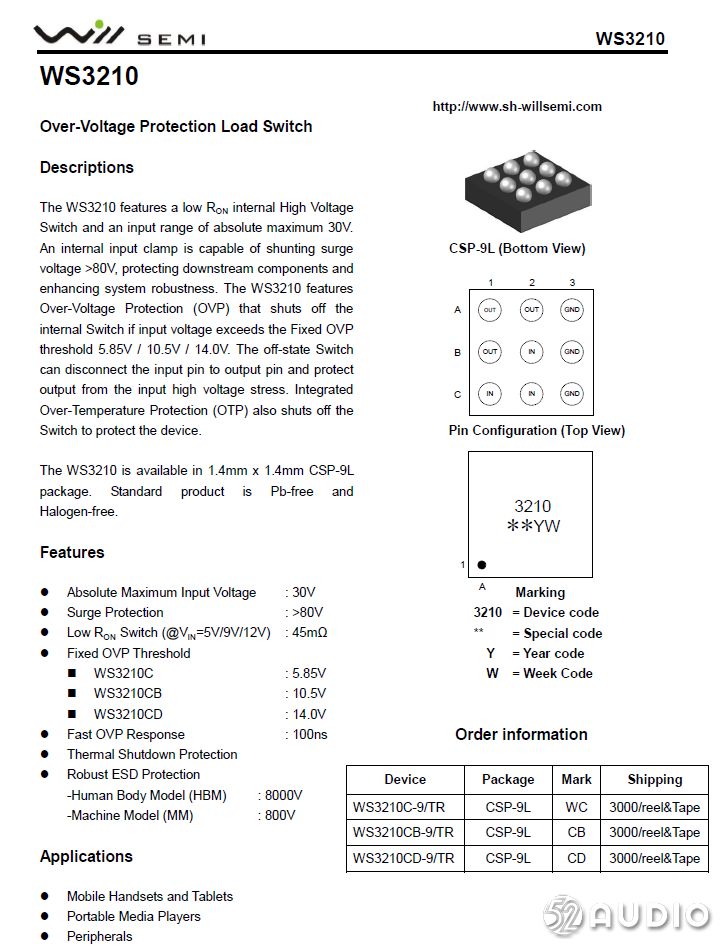

上海韦尔 WS3210C 详细资料。
耳机充电盒内部有一块BES恒玄 BES2000蓝牙芯片。

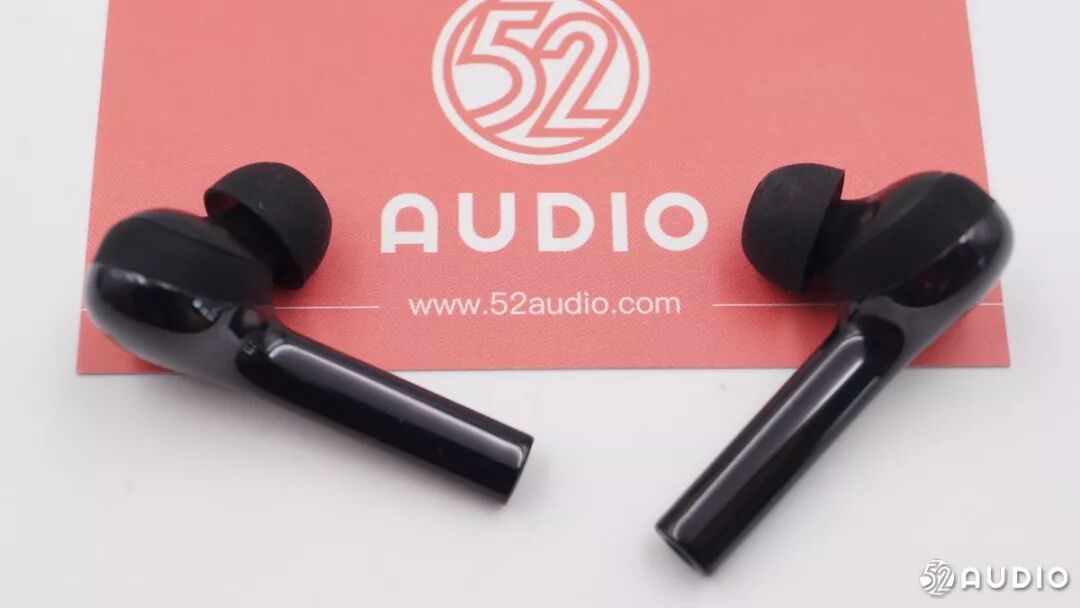

耳机的外观很简洁，背部和正面的材质不太一样，背后是优雅的钢琴烤漆质感的塑料，正面是普通塑料，是为了兼顾防油脂粘附和防滑。

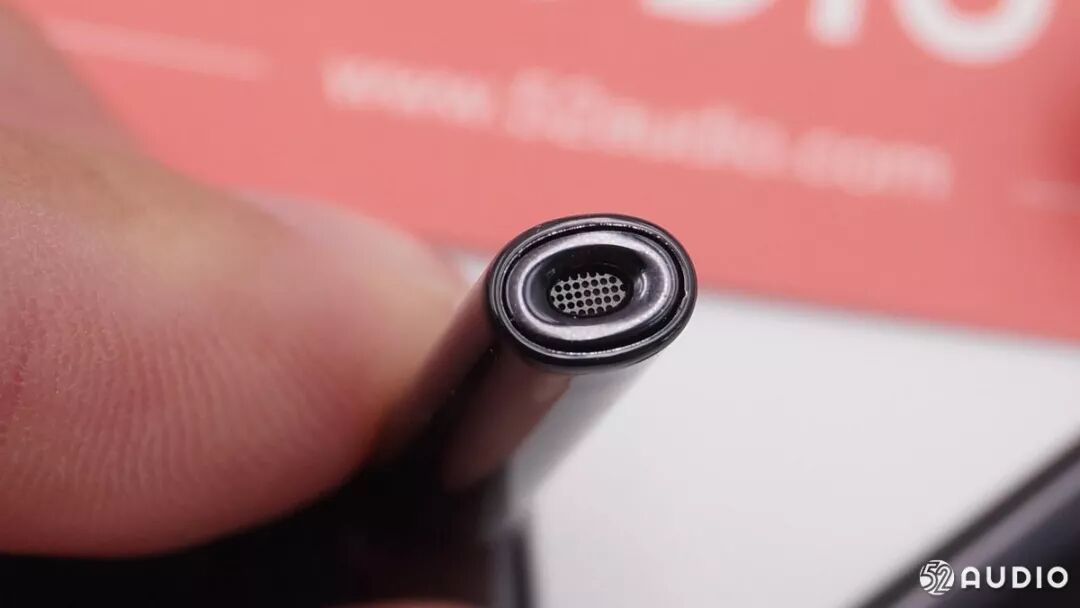

耳机柄底部是一个麦克风。

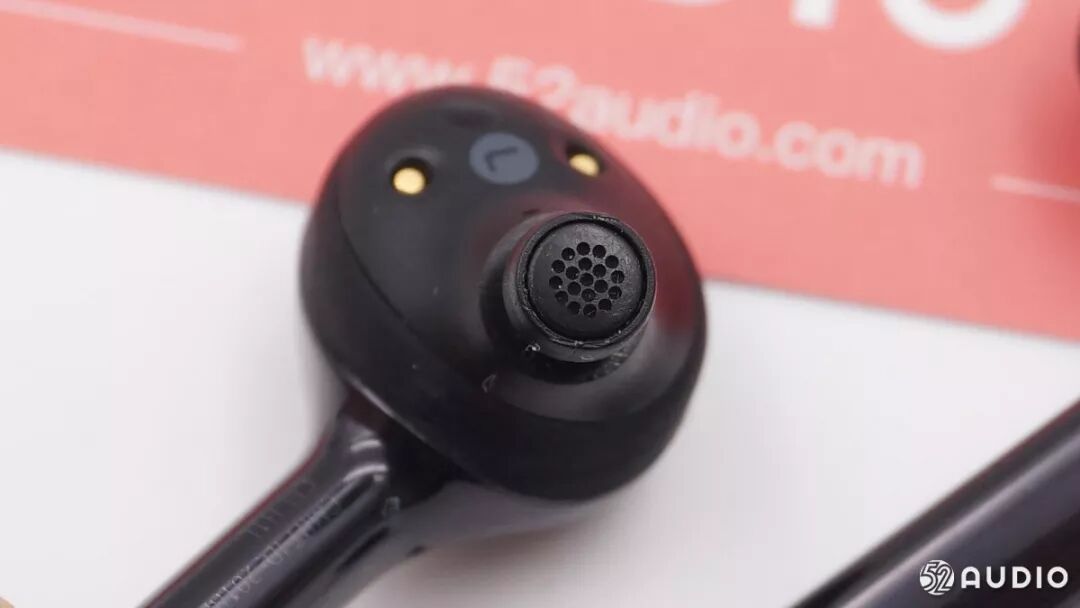

单元发声孔内部有滤网，防止灰尘进入。

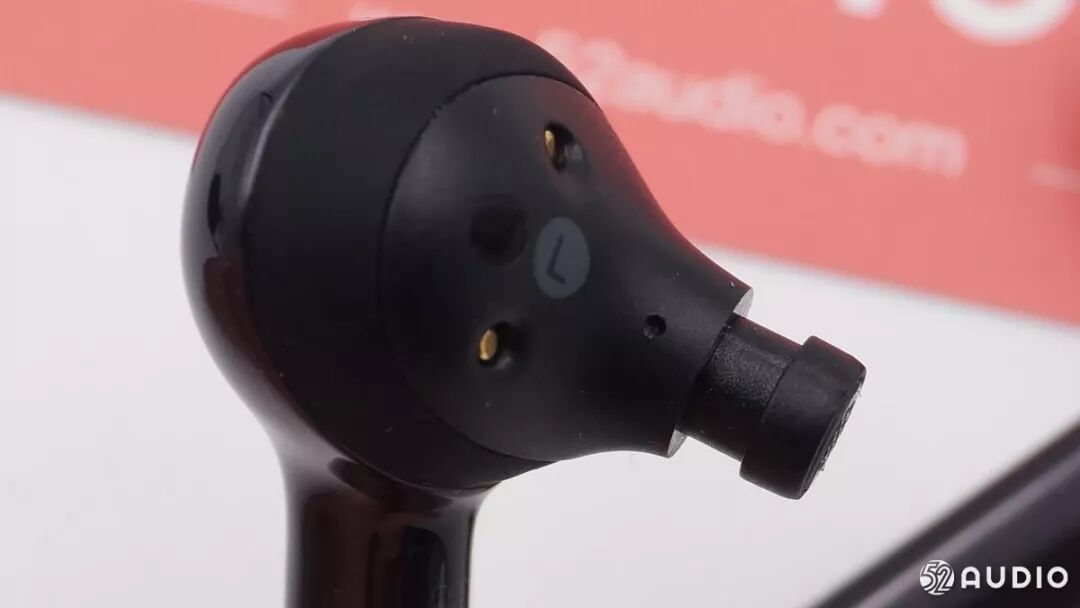

L标记左侧的塑料材质有点不一样。
换个角度看也是不一样，下面就由拆解来看里面是怎么回事。

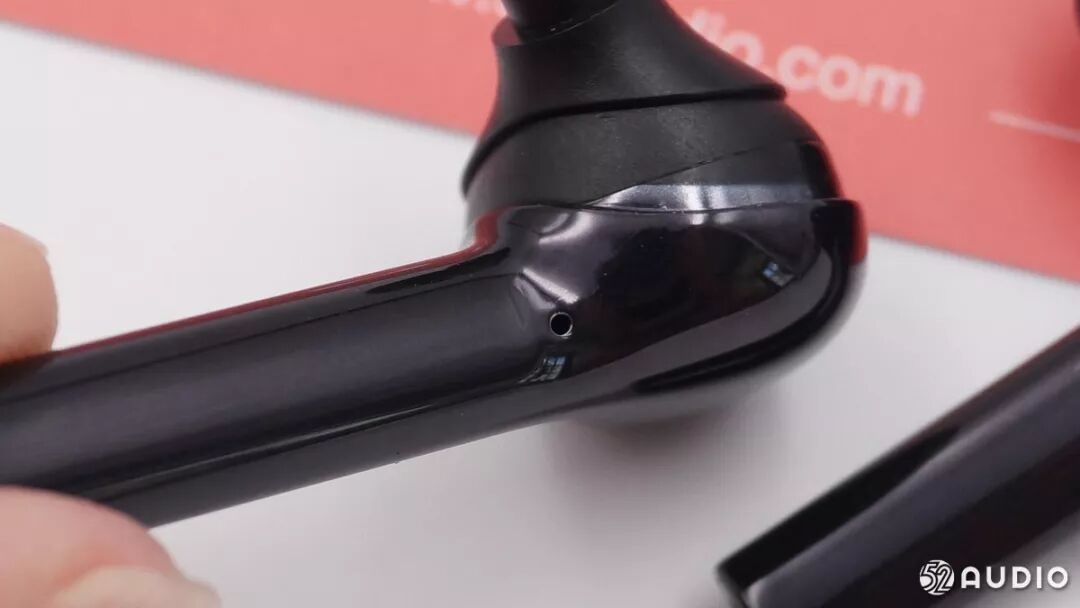

这里是降噪麦克风开孔。

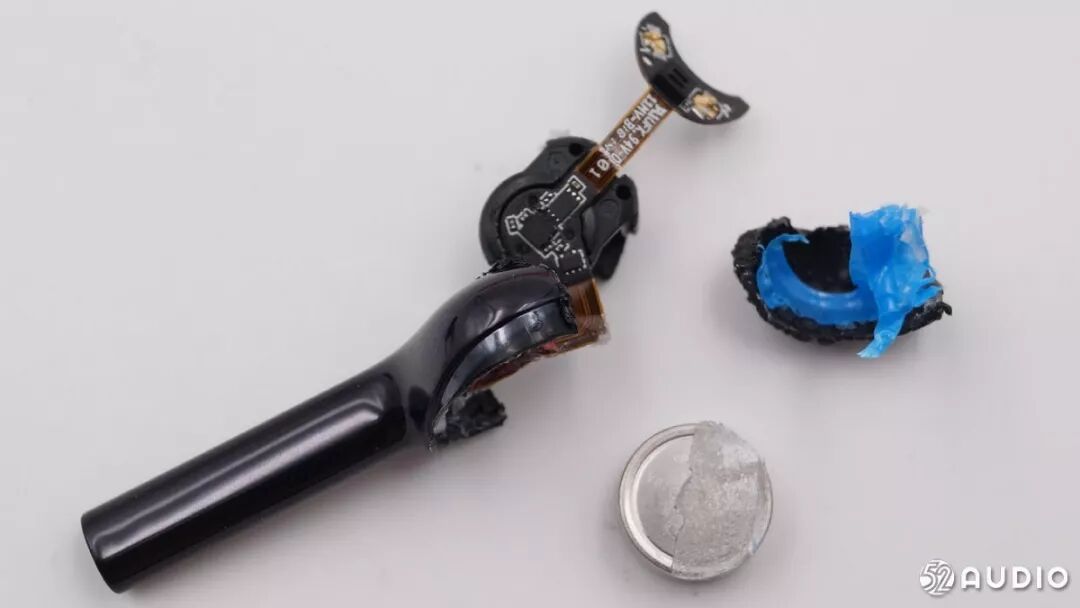

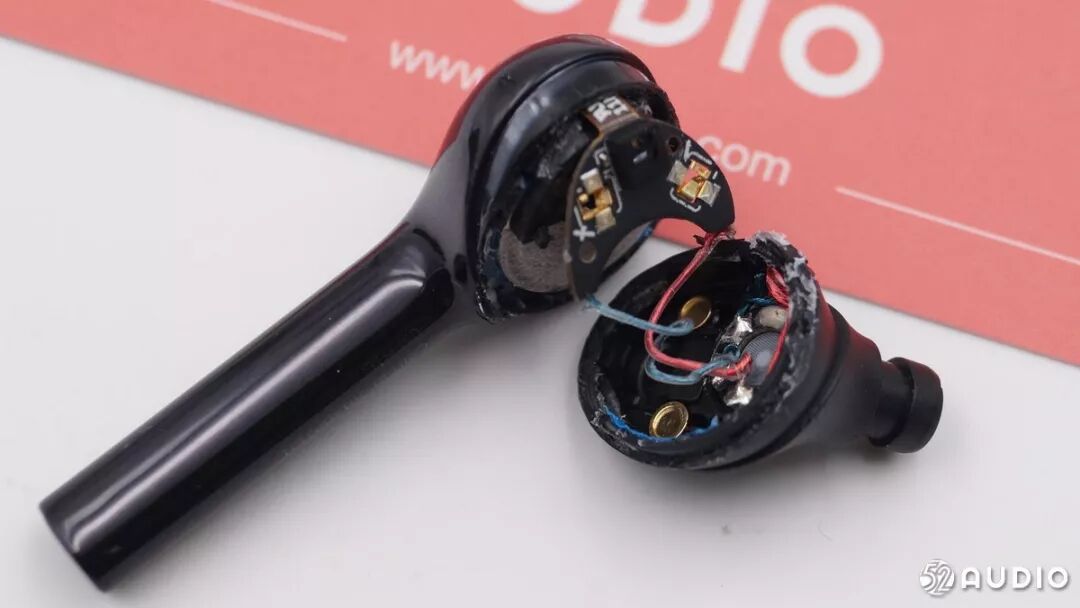

打开耳机壳，可以看到单元只占很小的一部分位置，耳机外壳内部是电路和电池。

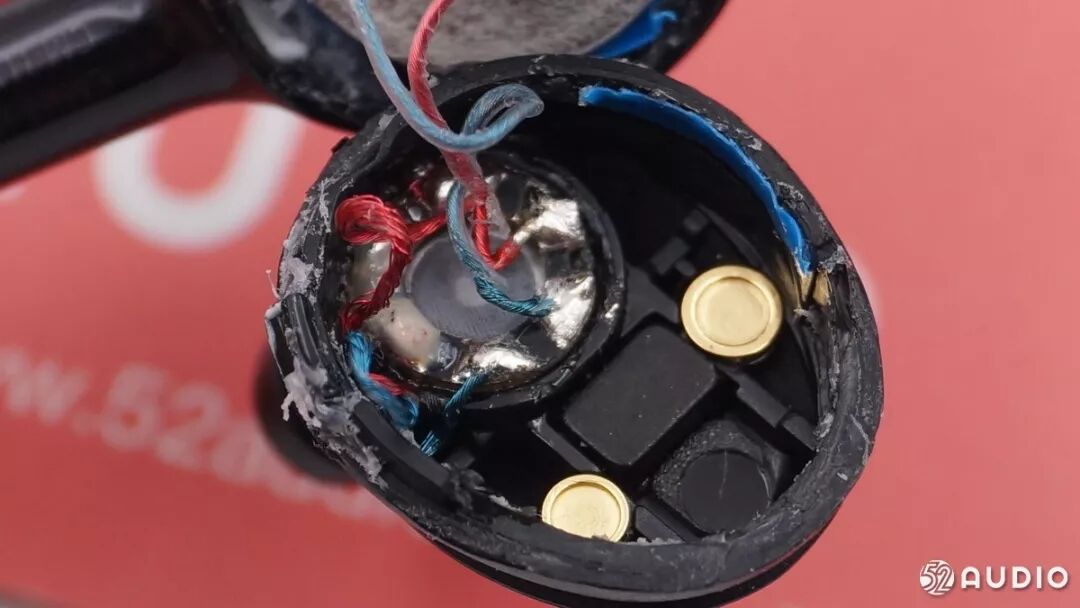

动圈单元和充电触点。

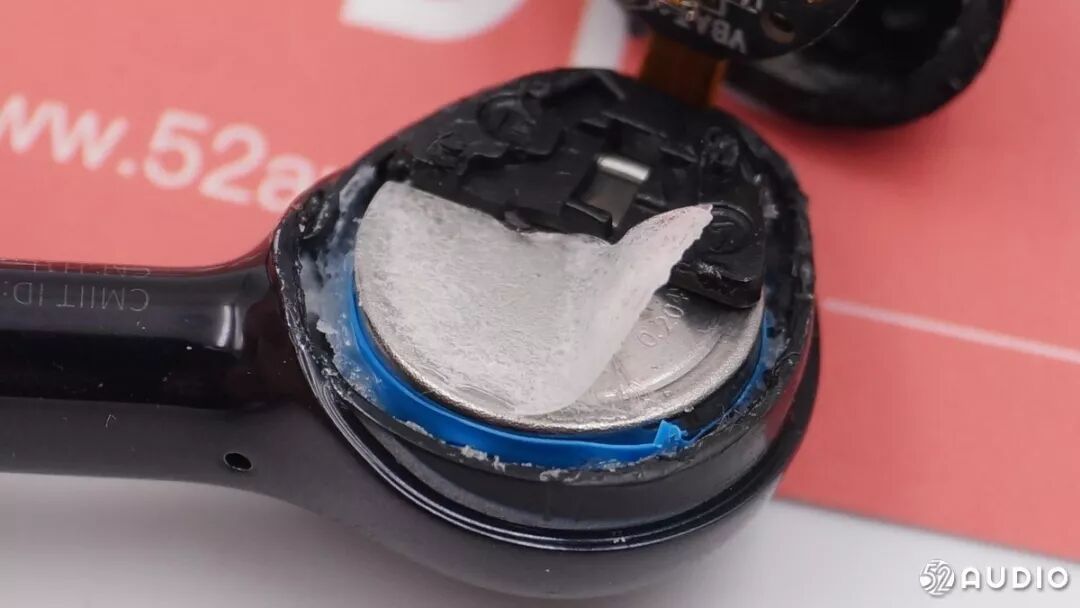

电池上面贴有塑料绝缘件。
排线上这一面是电池正极的触点和扬声器接线。

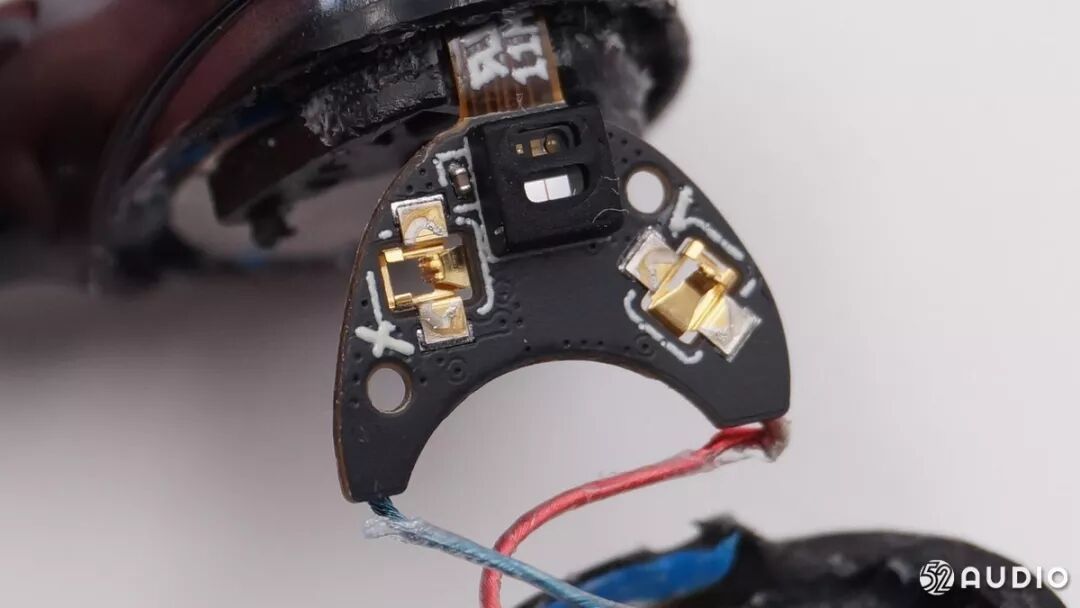

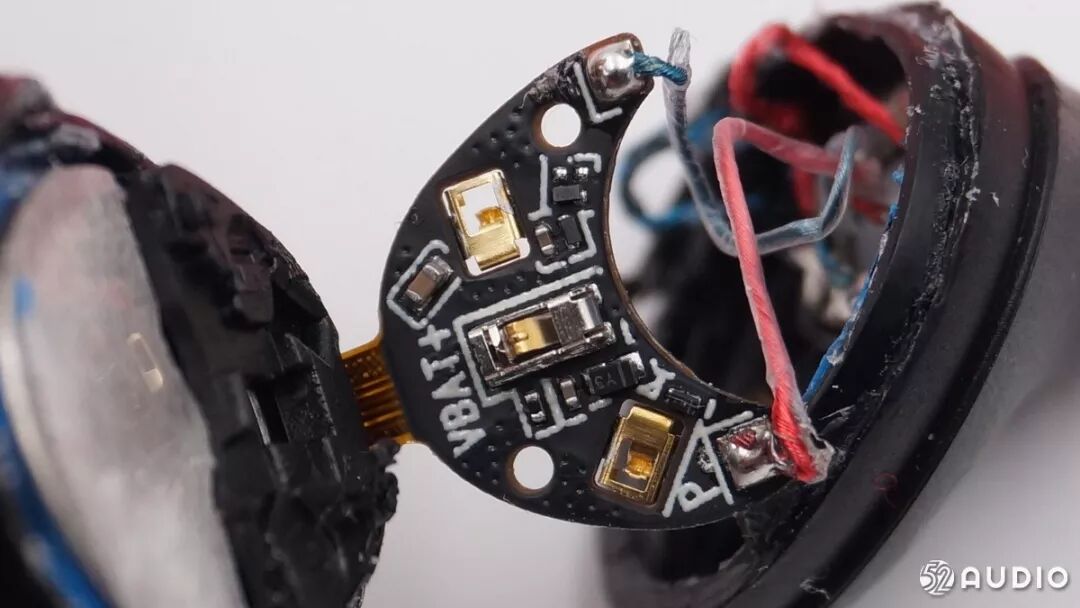

另外一面是充电触点和红外线距离传感器，是来自捷腾光电的JSA-1218红外线距离传感器，是目前市面上封装体积最小的红外线距离传感器。它的检测测距离最近能达到0.5mm，可以更加准确地检测到耳机的佩戴情况。

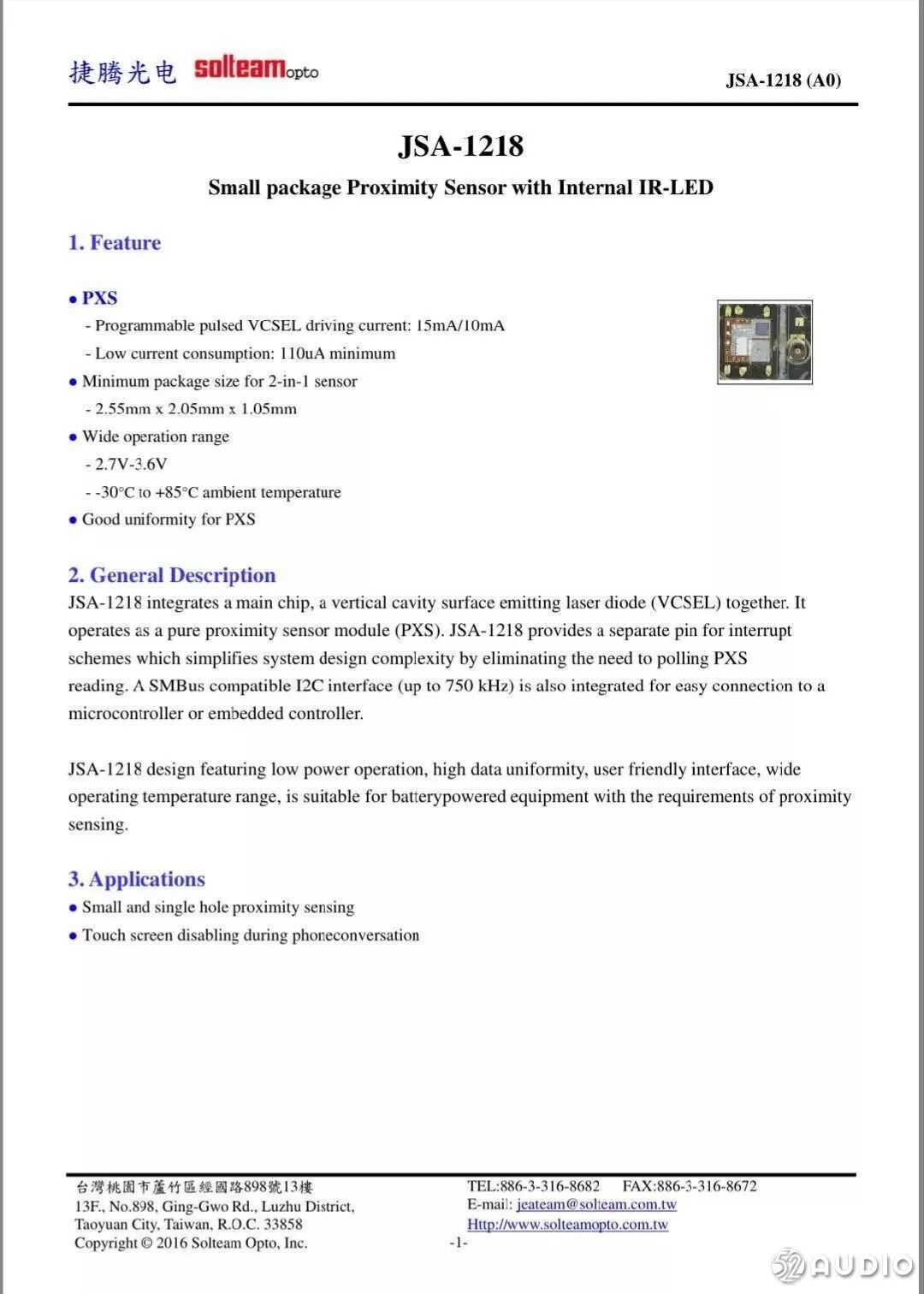

捷腾光电的JSA-1218详细资料。
壳体内部隐藏着动铁单元，这款耳机是双单元设计，动圈+动铁。

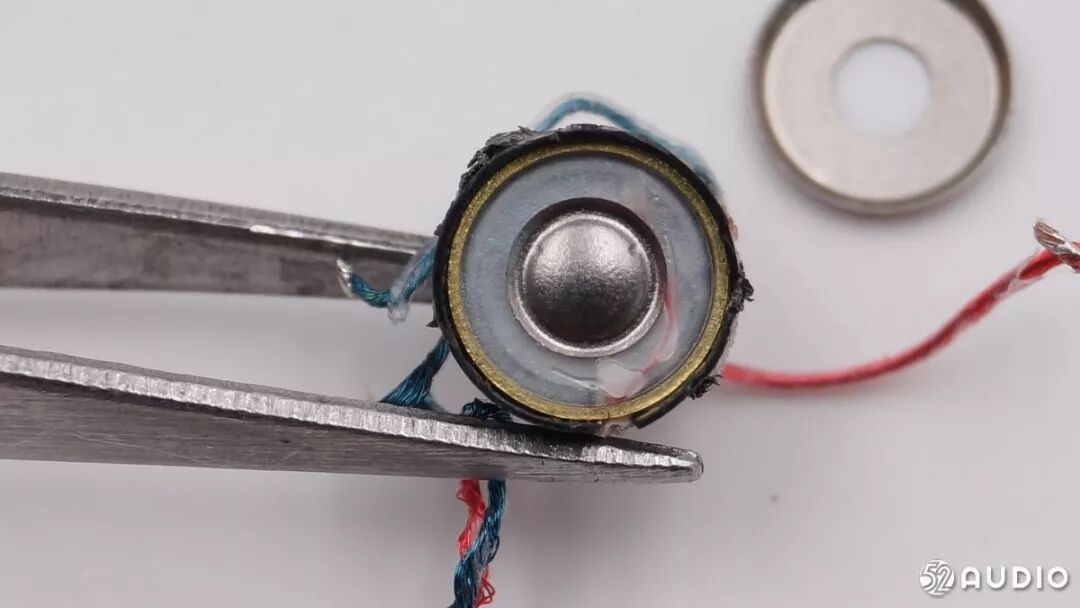

华为FreeBuds采用圈铁扬声器设计，首先看到的是钛膜动圈单元。
接下来还有TiinLab的动铁单元。

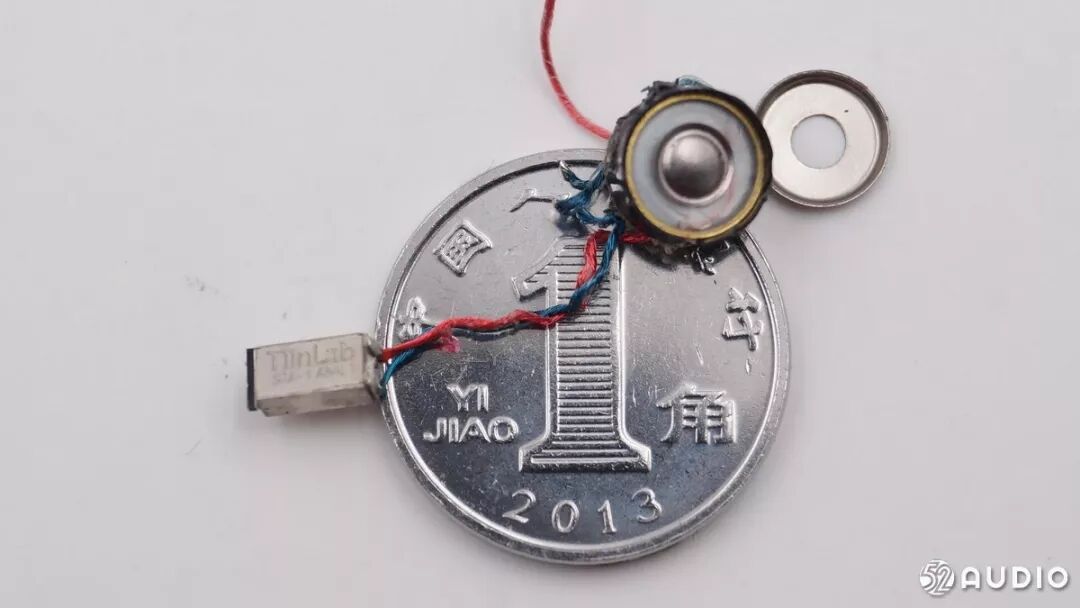

我爱音频网将动铁和动圈单元与一角硬币对比，看出两个单元的体积都很小。
取出电池，电池外部还有一层绝缘皮。

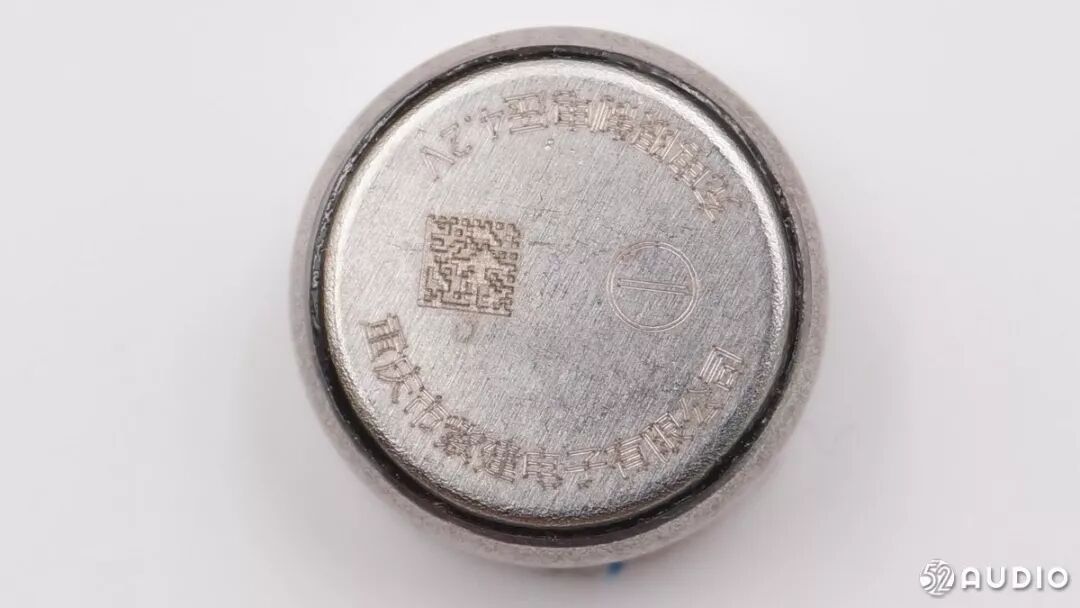

重庆市紫建电子有限公司的可充电纽扣锂离子电池。

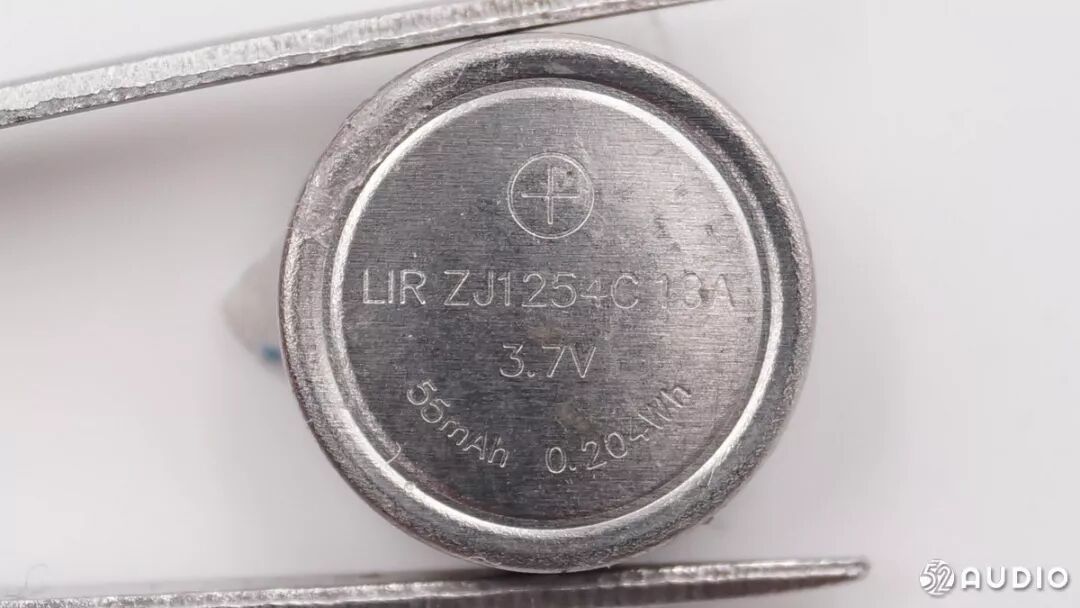

这颗来自紫建的可充电纽扣锂离子电池规格为：LIR1254C，3.7V55mAh。
将紫建的这颗可充电纽扣锂离子电池和一角硬币对比体积。
耳机底部的通话麦克风，据我爱音频网拆解分析，这个部分有好几层结构。

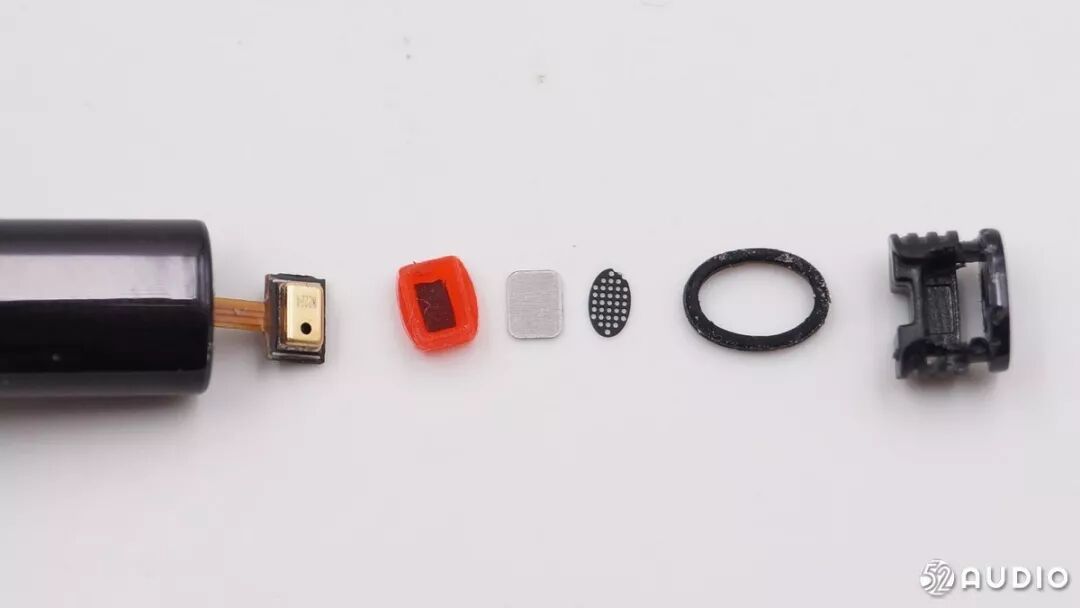

麦克风，硅胶套，防水网，防尘网，密封圈，塑胶件。

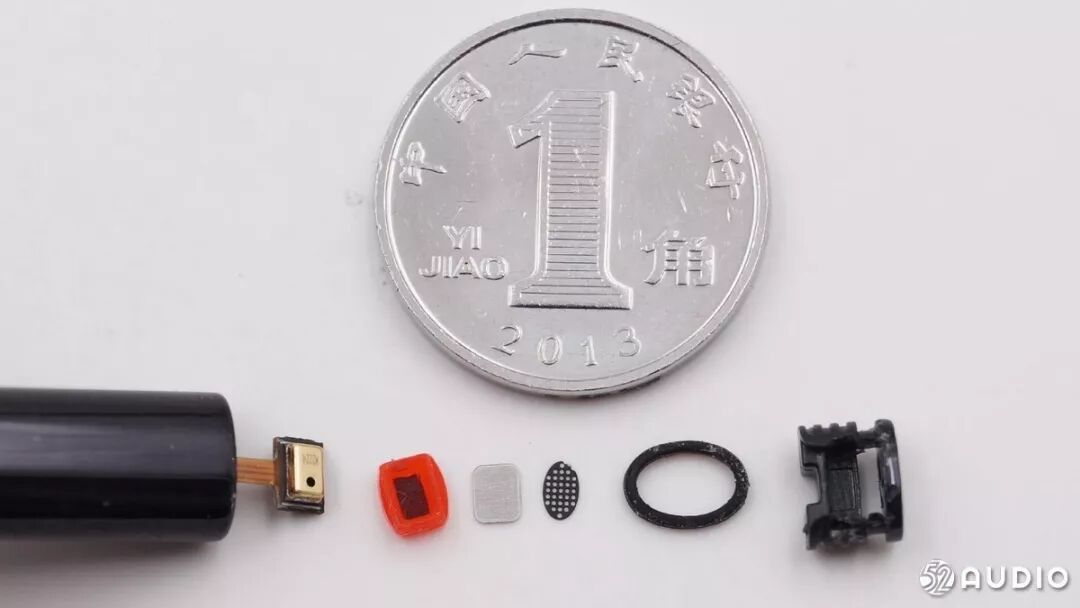

麦克风这边的组成部分和一角硬币对比大小。

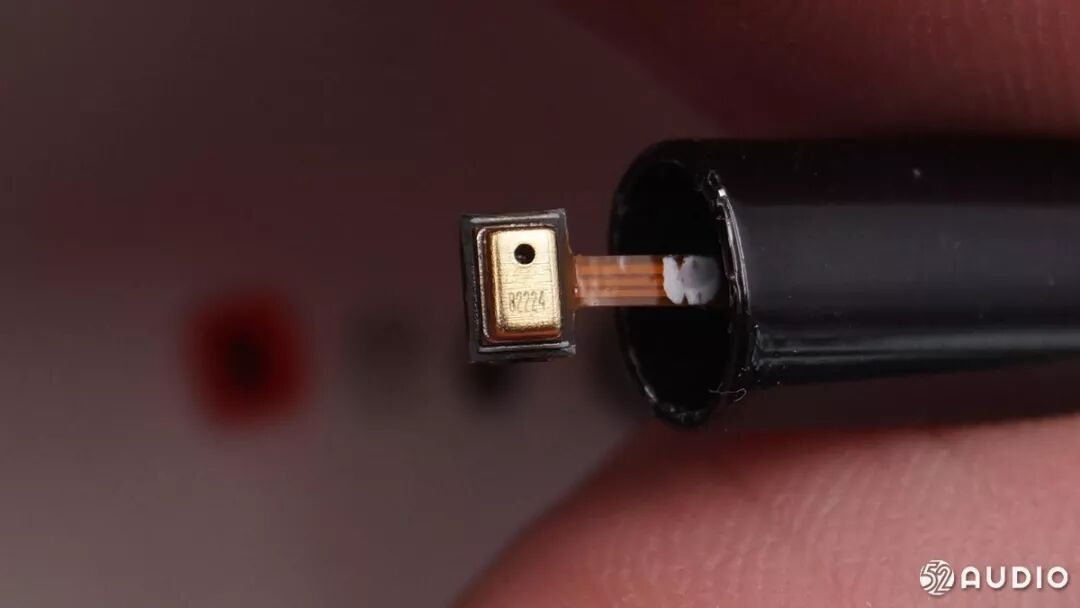

通话麦克风特写。

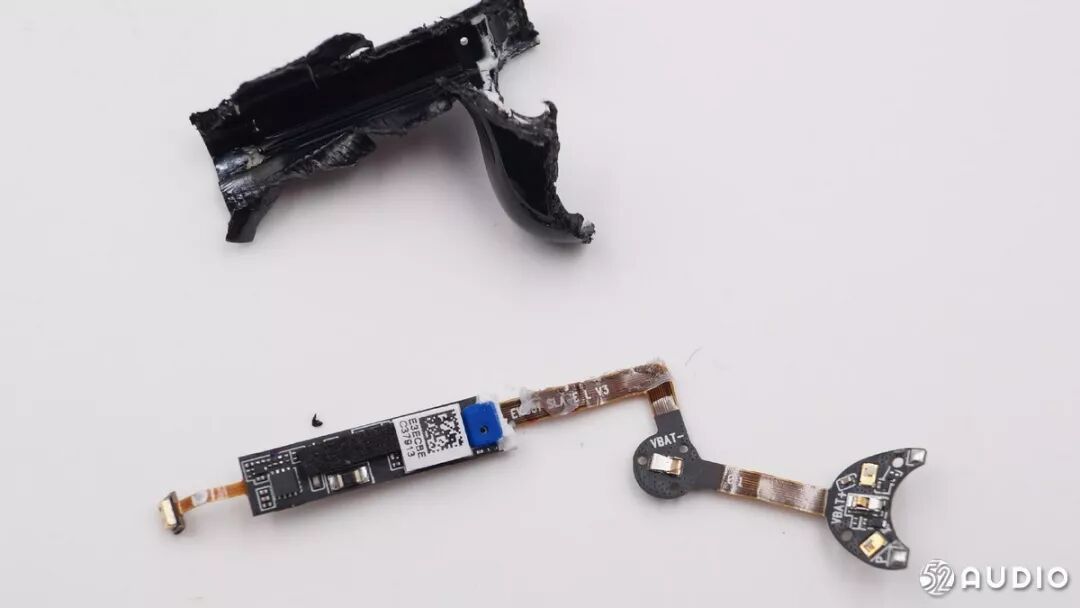

拆出电路板，蓝色的是降噪麦克风，右侧两个弹片触点分别对应电池正负极。
最右侧可以看到红外线距离传感器。

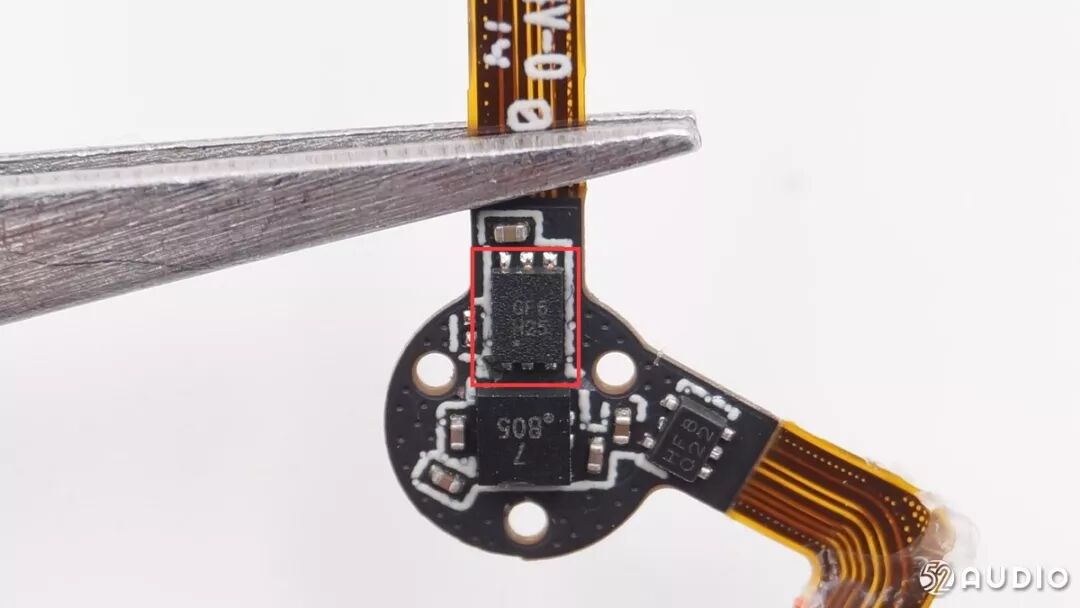

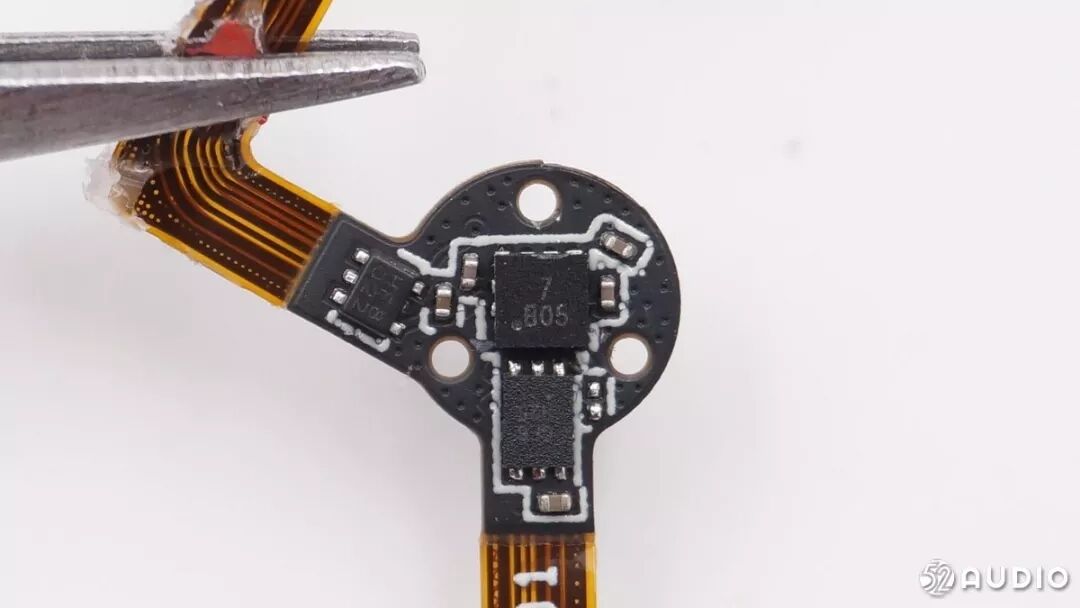

排线上的芯片，丝印HF8，用于距离传感器检测。

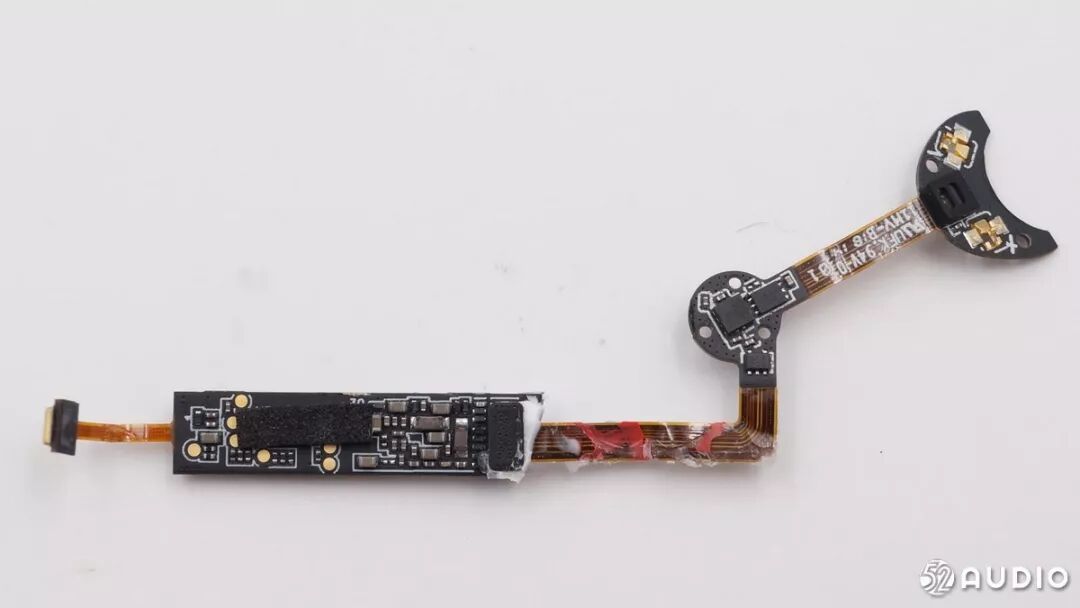

排线上有一些元件，距离传感器检测，磁感应，加速度检测和锂电池保护。

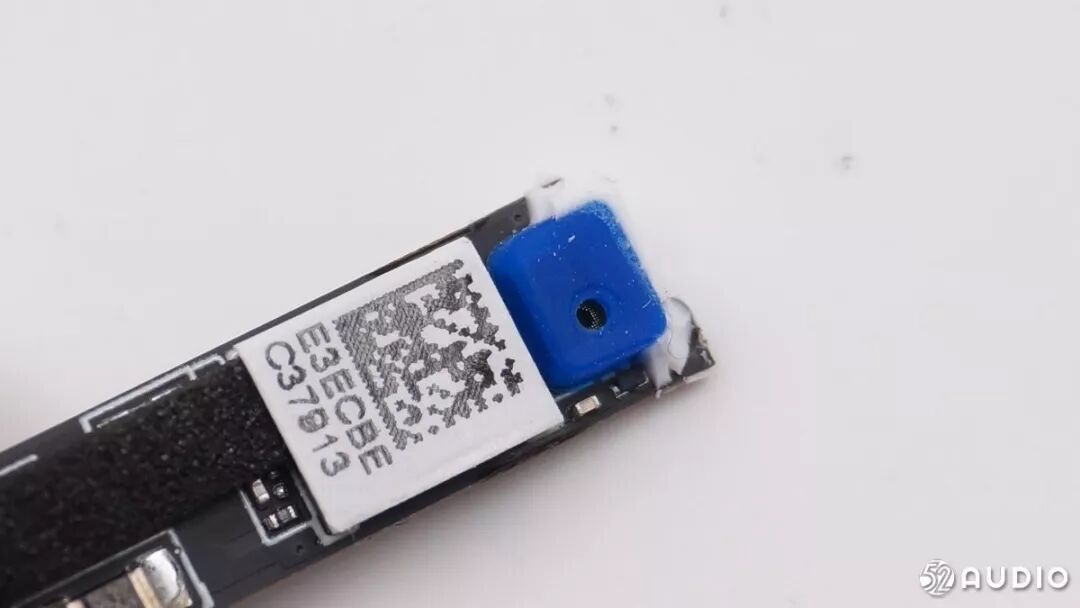

降噪麦克风，麦克风上覆盖有蓝色的硅胶套。

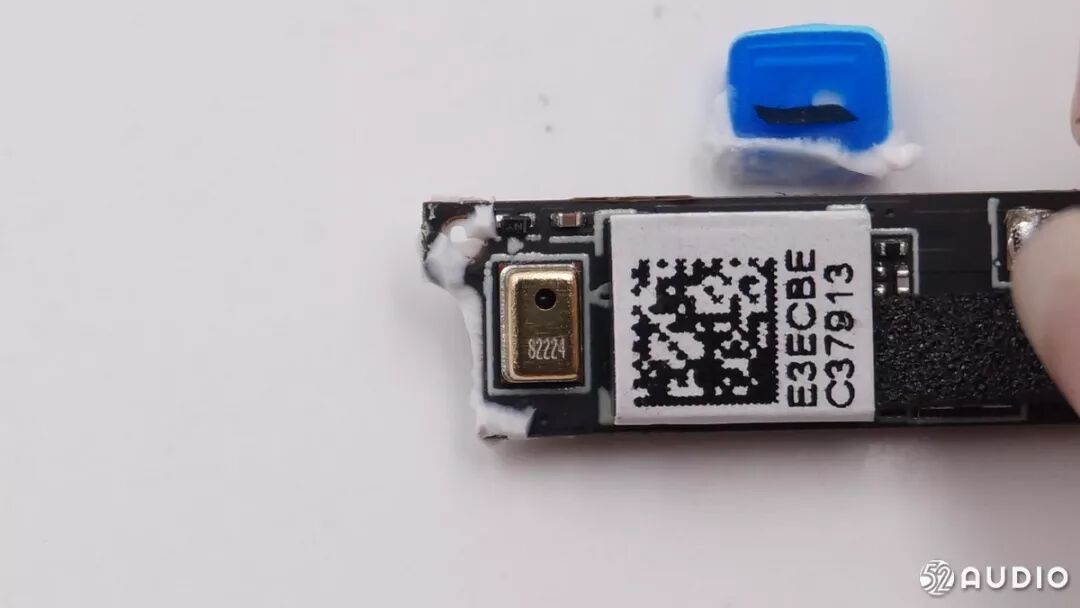

拆下硅胶套露出麦克风。

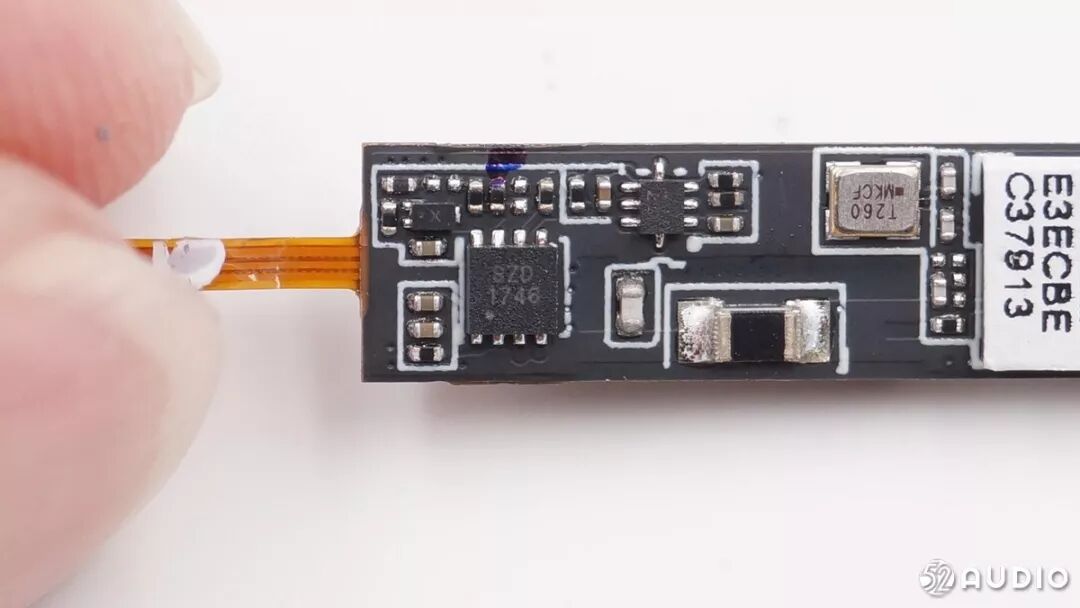

圣邦威 SGM40561 高压输入单节锂离子电池充电芯片。
我爱音频网根据资料得知，这款芯片最高输入耐压30V，有效防止浪涌损坏。支持4.2/4.3/4.35V锂电池或者聚合物锂电池充电。无需外部防反接二极管，圣邦威 SGM40561提供节省空间的TDFN-2×2-8L封装，得益于超小体积，在耳机中使用广泛。
圣邦威 SGM40561 详细资料。

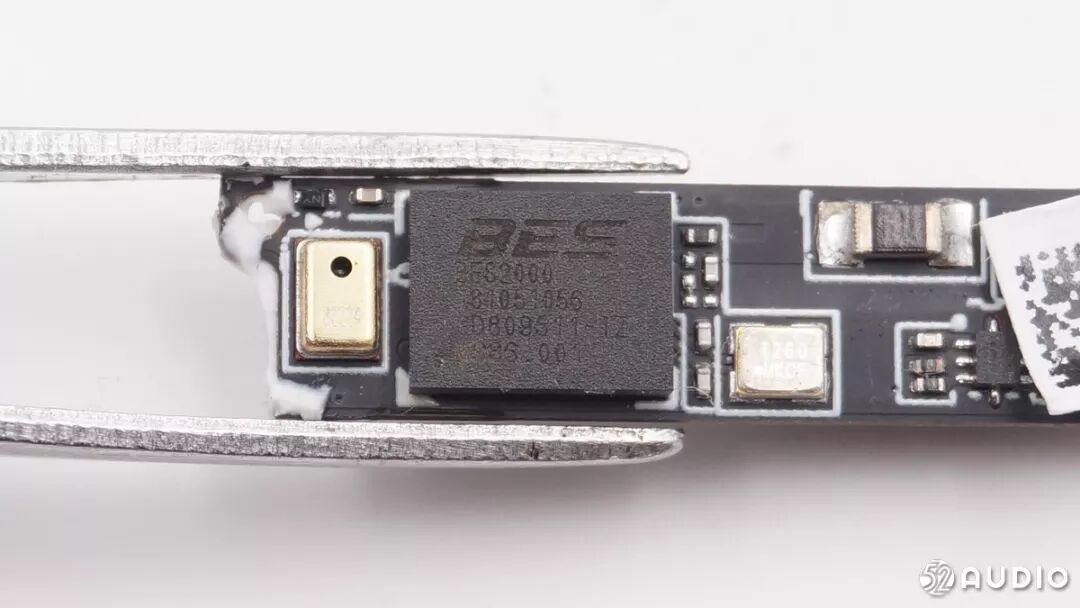

BES恒玄 BES2000IZ。
我爱音频网根据资料得知BES恒玄科技BES2000IZ是一款新一代全集成自适应双模蓝牙耳机解决方案，具有全集成、高性能、低功耗等特点，支持经典蓝牙V2.1和BLE 4.2双模。内置高性能Cortex-M4F核心，最高主频可达300MHz，芯片内集成4MB串行闪存，用于用户编程，支持恒玄无线立体声，支持双麦克风降噪和回声消除，支持多波段EQ和低音增强，支持温度传感器，支持USB音频播放。左侧是降噪麦克风，右侧是时钟晶振。
BES恒玄 BES2000IZ 详细资料。

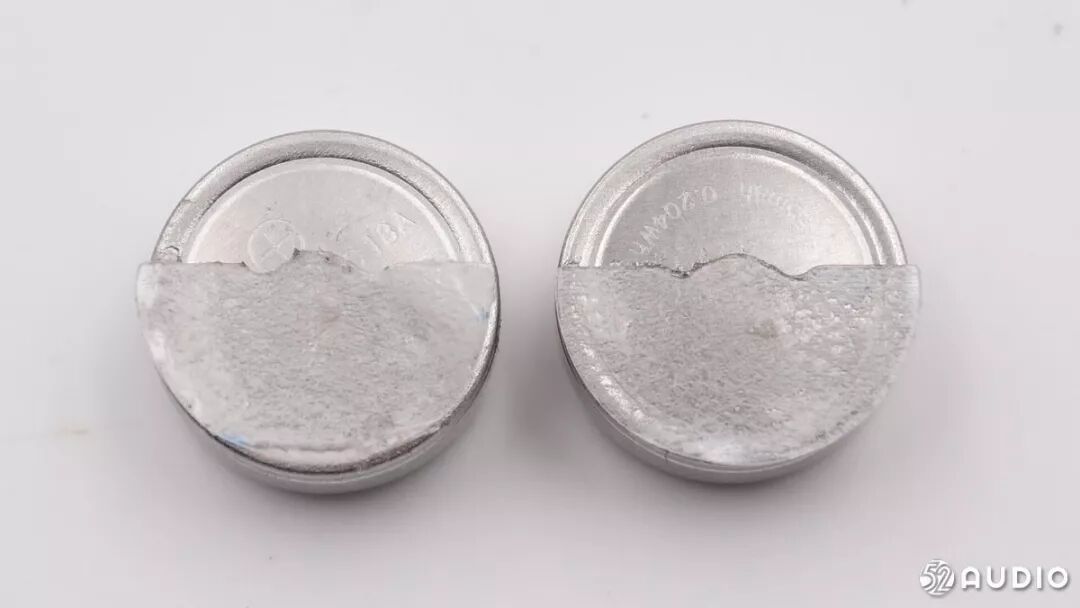

华为FreeBuds左右耳机的内置电池。

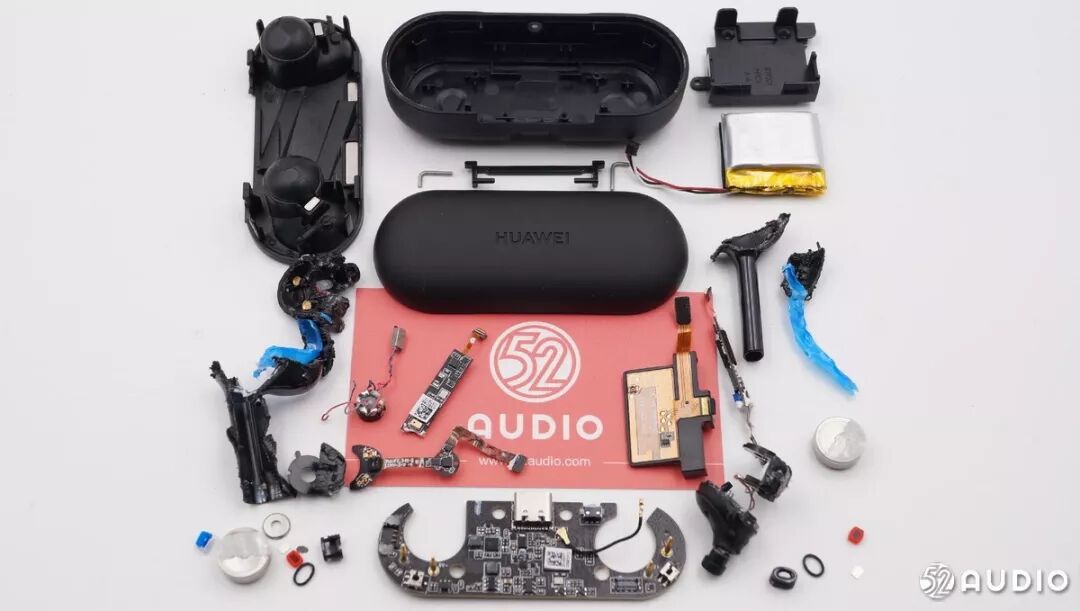

华为FreeBuds拆解全家福。
三、我爱音频网拆解总结：
1、华为FreeBuds采用圈铁结合的扬声器设计，动圈部分采用钛膜动圈单元，动铁采用TiinLab动铁单元的单动铁设计，动铁和动圈直接互相补充低频下潜、高频延展和解析度的欠缺，相比单动圈单元可以提供更加好的延伸和平直的频响曲线，整体上达到更好的音质和听感；
2、耳机内置加速度传感器来避免使用实体按键，外观成一个整体，可以更好的防水防尘；
3、耳机搭载了BES恒玄的BES2000IZ单芯片蓝牙音频SoC，有全集成、高性能、低功耗等特点，以更小的体积更低的功耗可以达到更好的音质和连接稳定性；
4、耳机充电盒也内置BES恒玄的蓝牙芯片，在使用时，与其他设备连接上会更方便。
.
