拆解报告：JBL Free 真无线TWS耳机
我爱音频网
发表于
----- 我爱音频网拆解报告 第58篇 -----
美国音箱老品牌JBL，先前推出了一款TWS真无线蓝牙耳机，它采用半透明式的背盖，在黑夜中让耳机和电量指示灯亮起的话可以看见一个滑稽的脸，非常可爱。我爱音频网即将对这款耳机进行拆解，下面带领大家一起来看看。
一、JBL Free 开箱

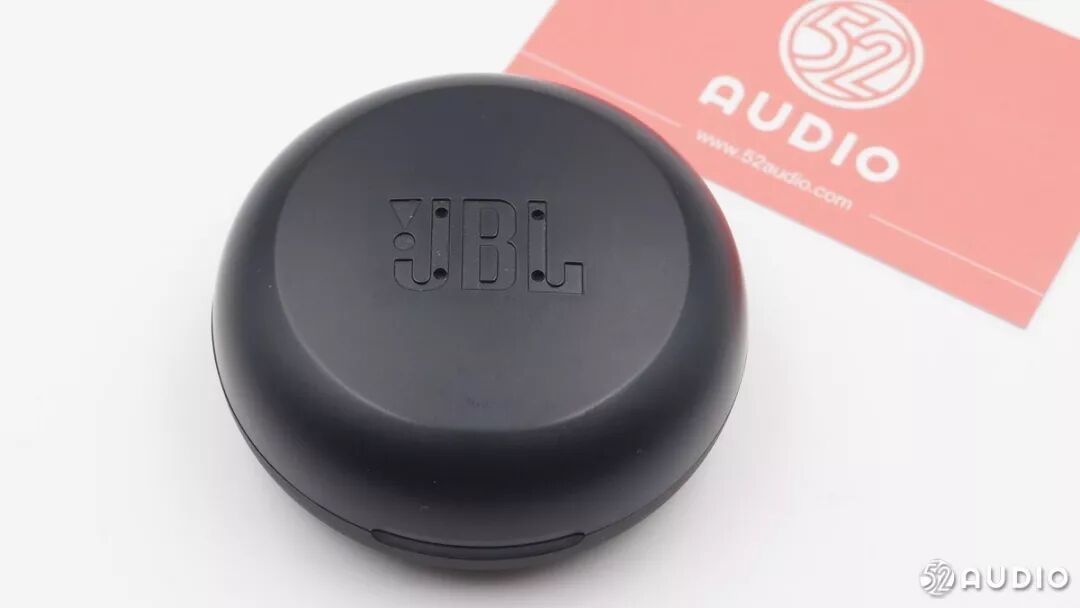

耳机盒子整体采用防滑设计，圆盘形状。
在灯光下渐变的半透明的顶盖，充满科技感。

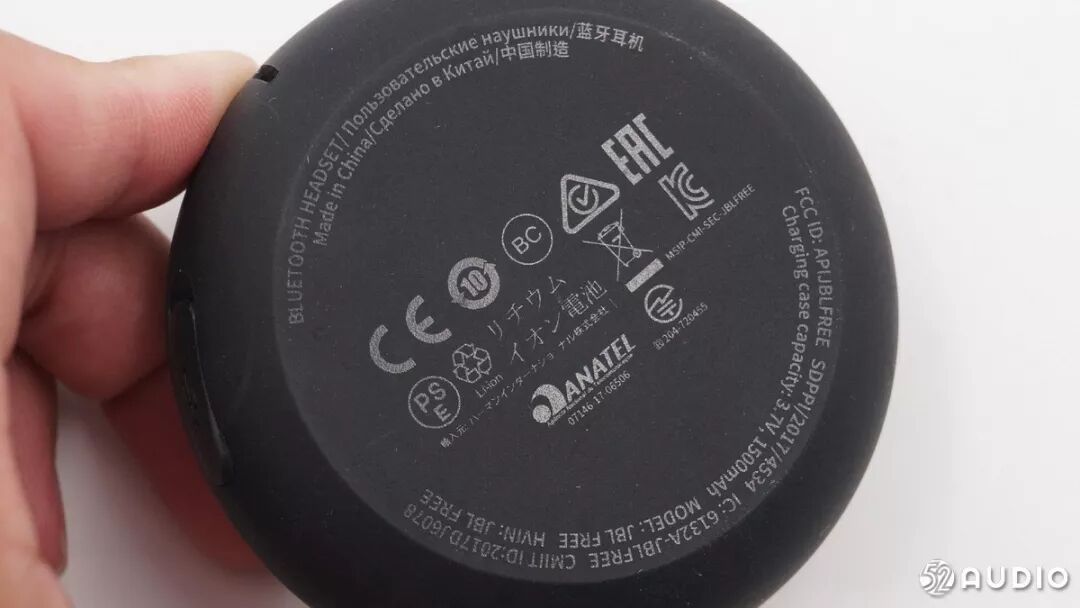

底部用英文、俄文和中文写出了品名“蓝牙耳机”和产地“中国制造”，中间是产品通过的认证以及其他信息。

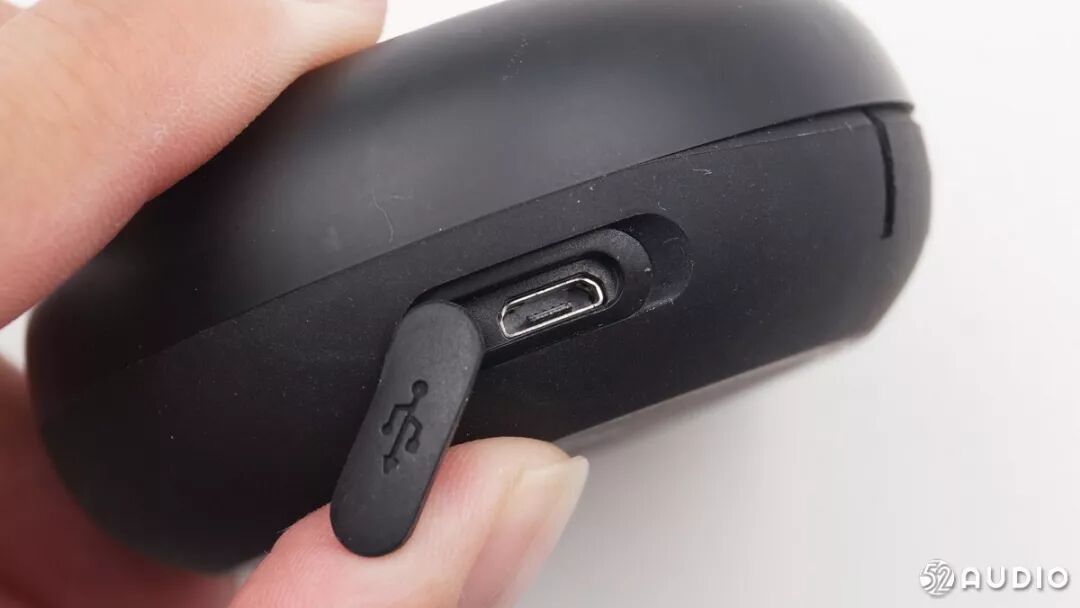

Micro USB接口采用防尘盖保护。

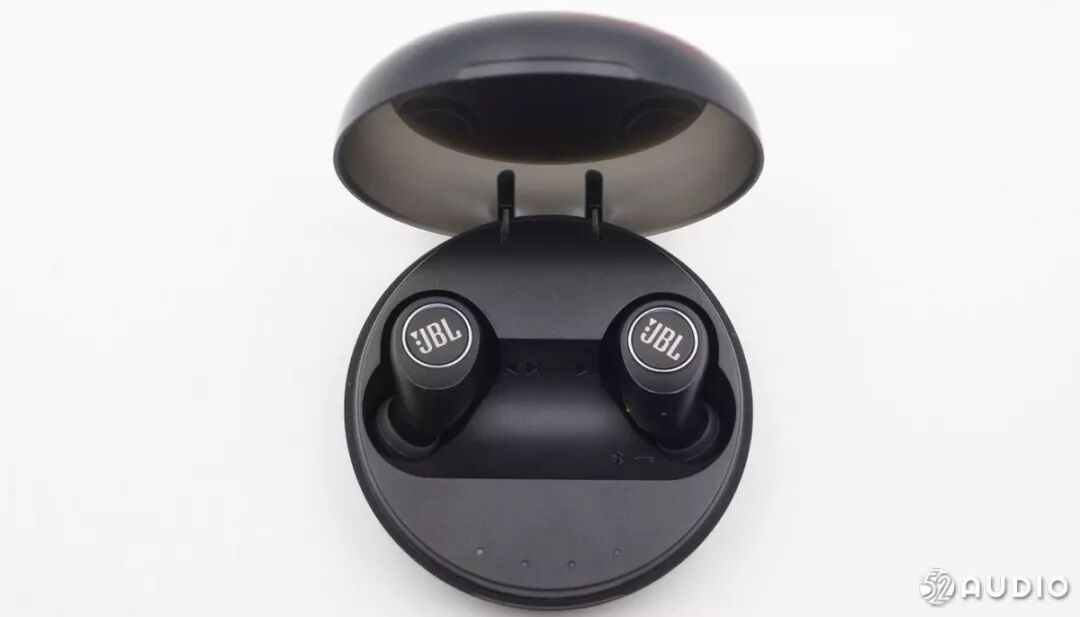

耳机的充电盒上半部分采用了半透明的设计，当耳机放入盒内充电时，即使盖上盒子也能够隐约看到耳机的充电状态，这是个人性化的设计。

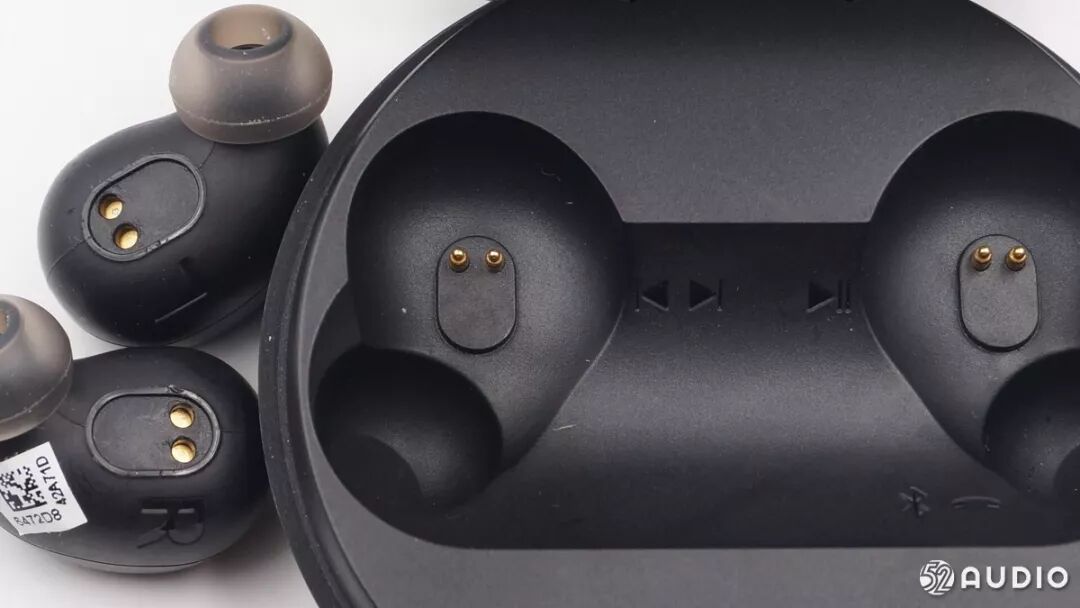

两边都采用2pin充电。

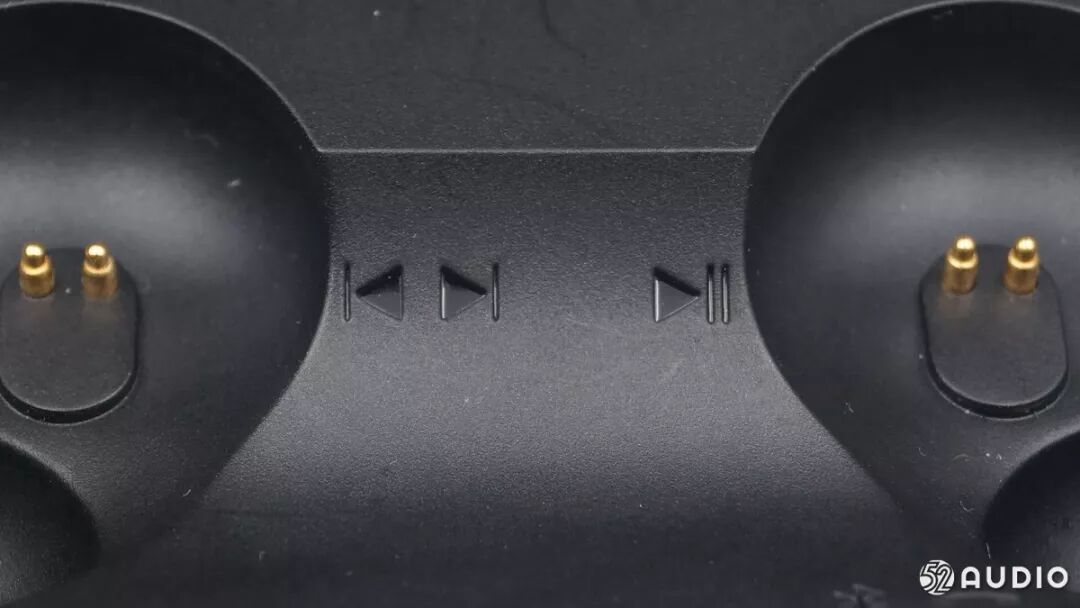

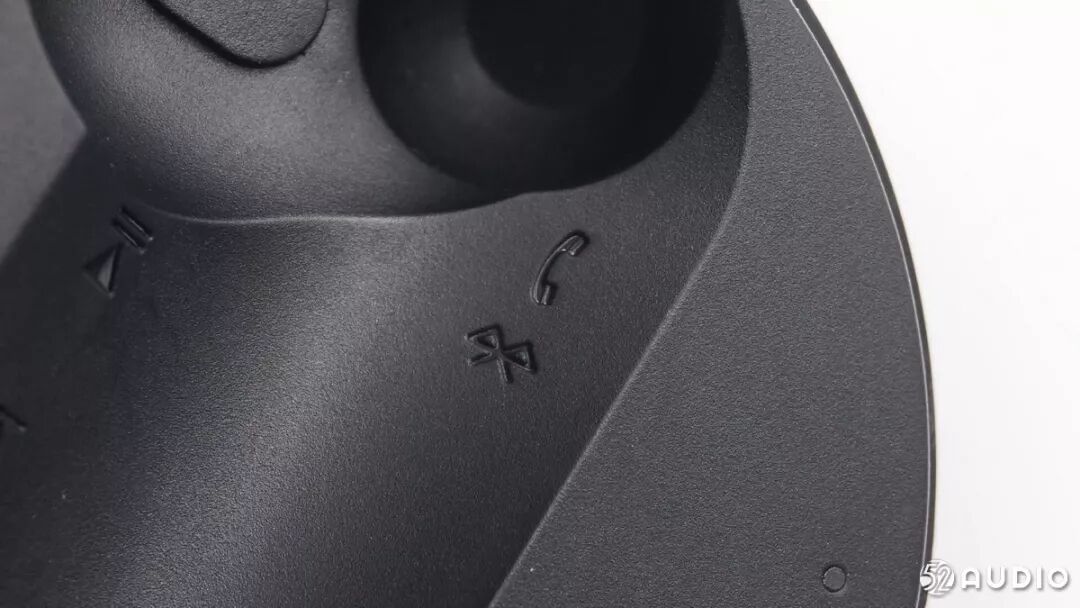

充电盒上标识的这些符号，表示蓝牙耳机的触控按键可以进行这些操作，如这个蓝牙通话。
还可以进行切歌、播放暂停等操作。
电量指示灯，每一盏表示电量约25%。
耳机背后大大的JBL LOGO。

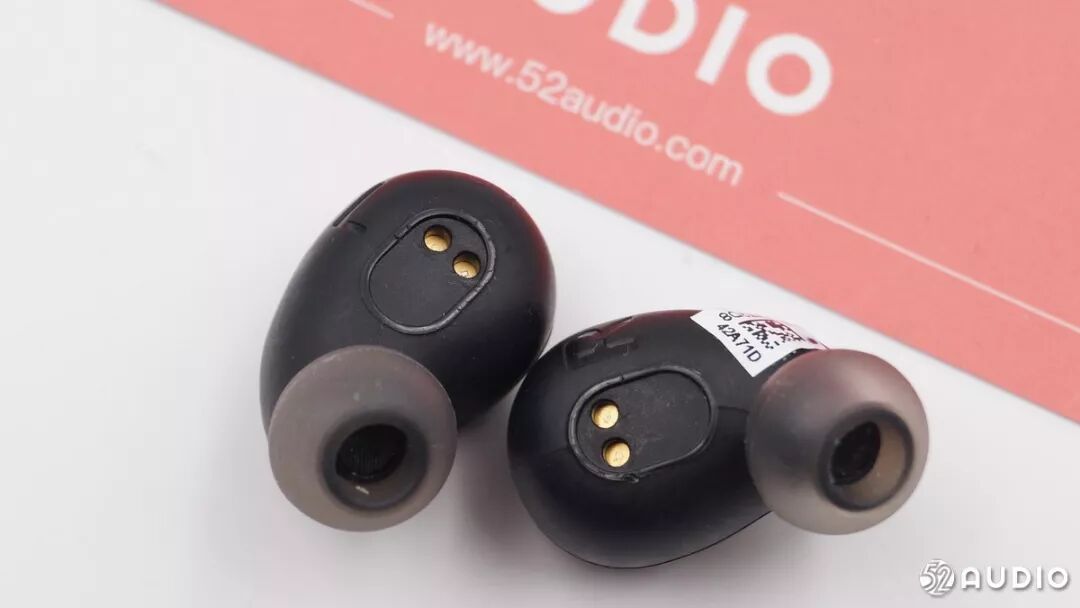

JBL Free拥有两个充电触点。
耳机导管上的滤网。

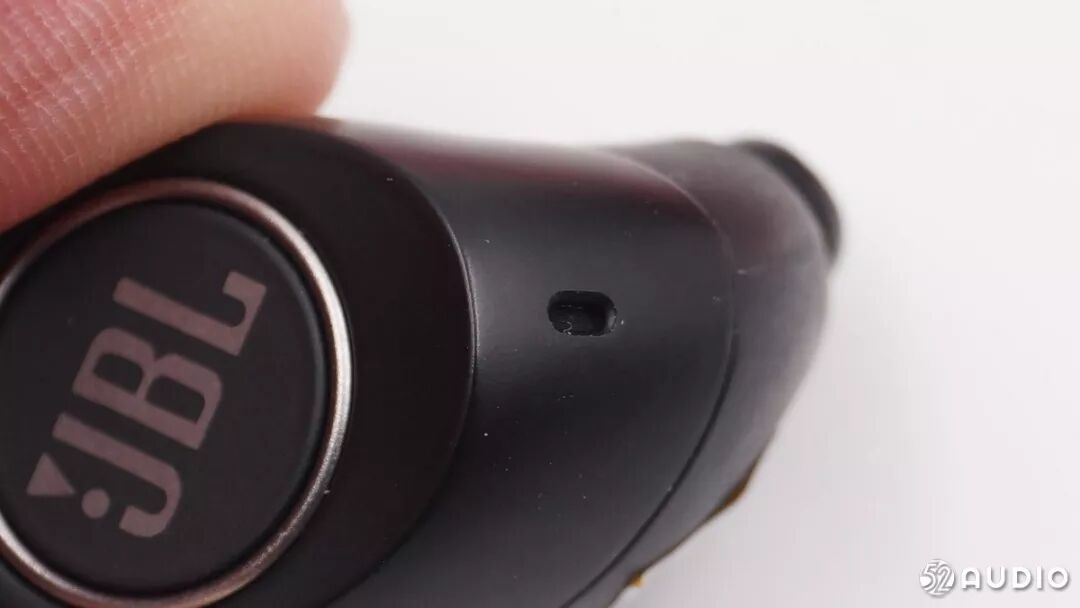

通话麦克风在耳机侧面。
我爱音频网采用ChargerLAB Power-Z KT001进行充电测试。
二、JBL Free 拆解
开始拆解耳机充电盒，从下半部分的正面开始拆开。

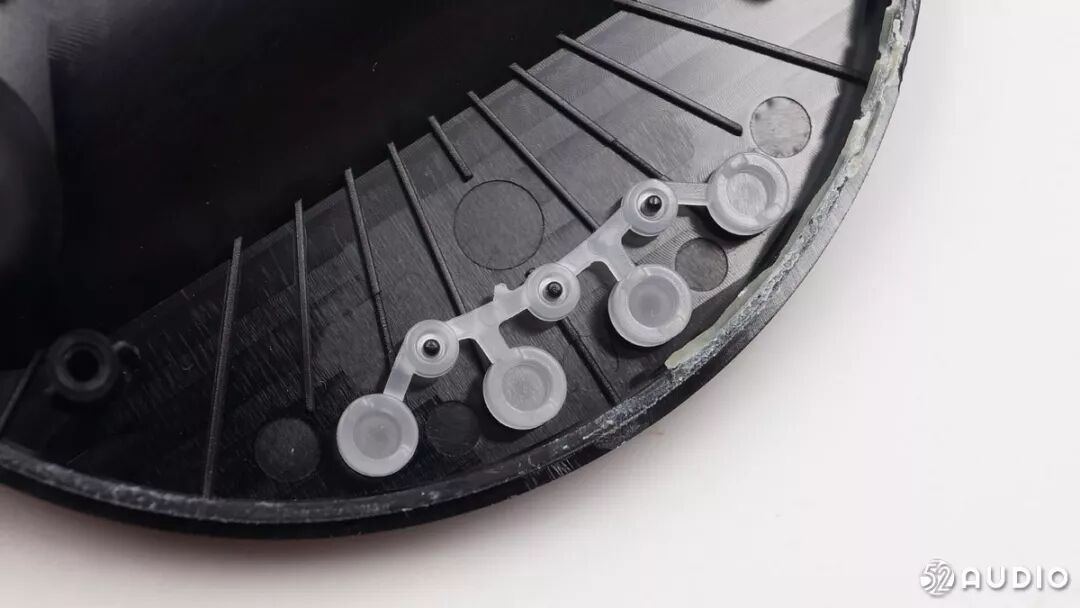

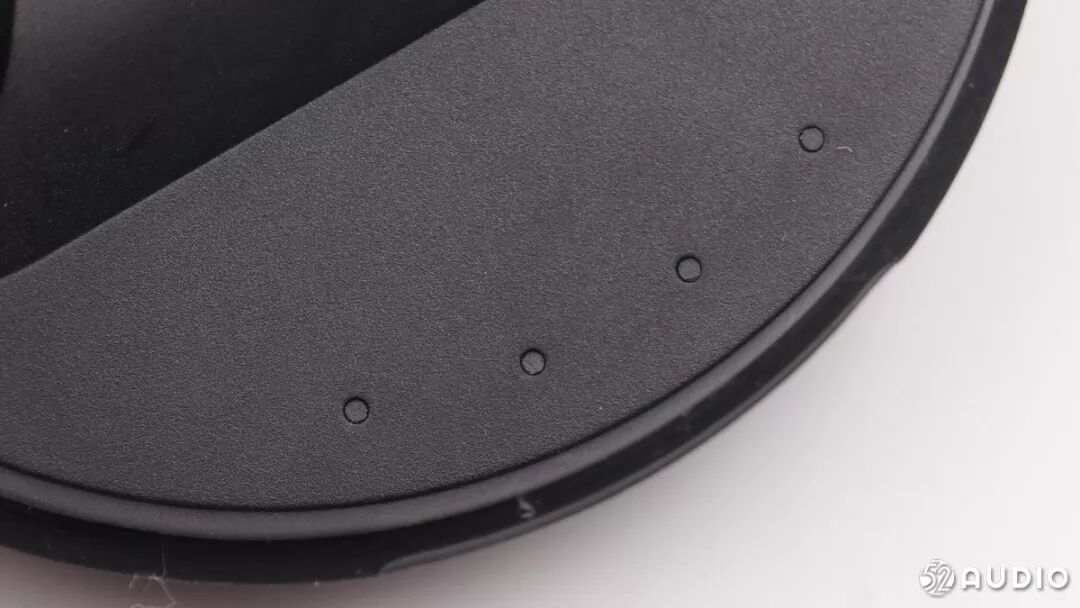

LED透光孔。

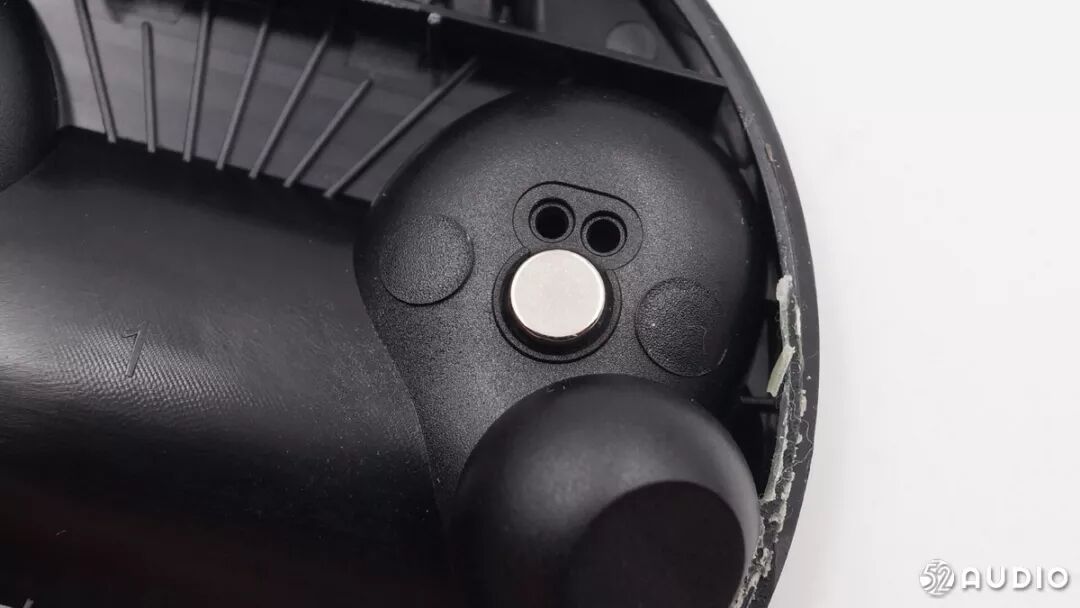

耳机的舱位下方有磁铁辅助固定耳机充电，不移位。

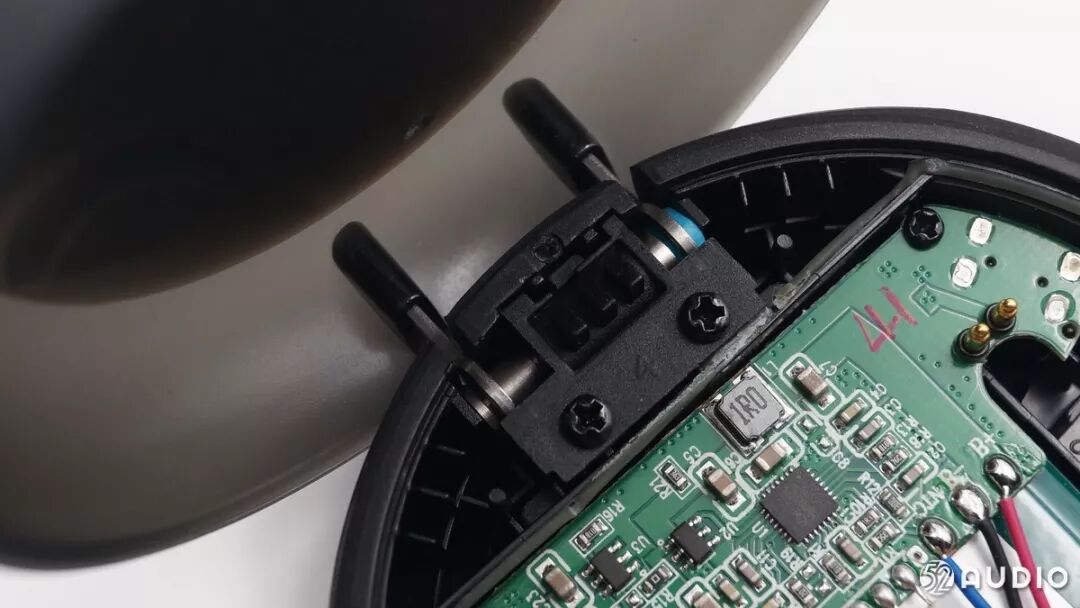

固定转轴的部分采用螺丝固定。
拆出螺丝之后就可以移出转轴。

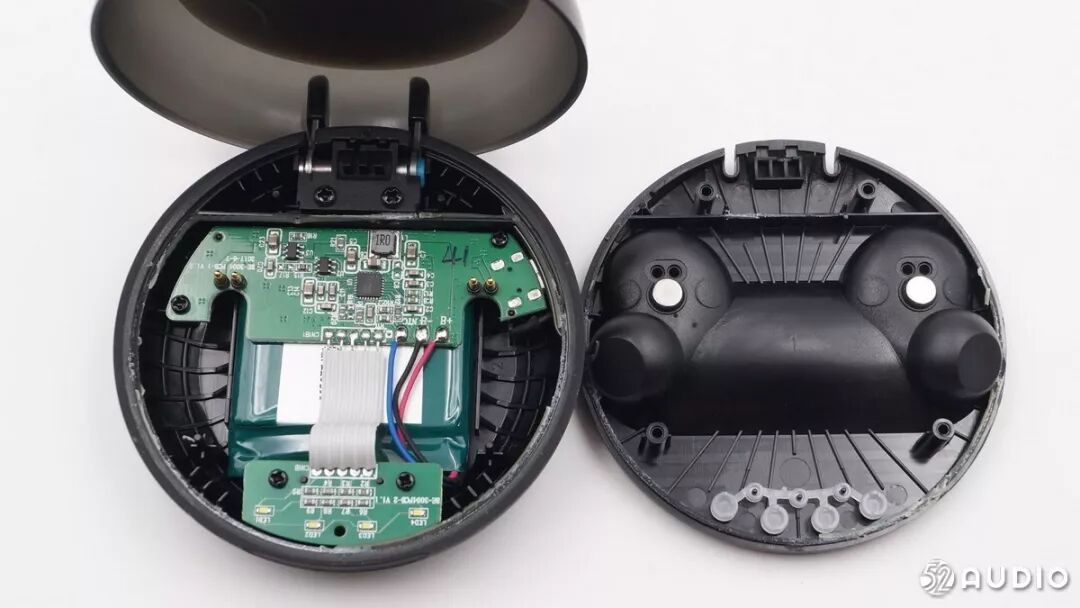

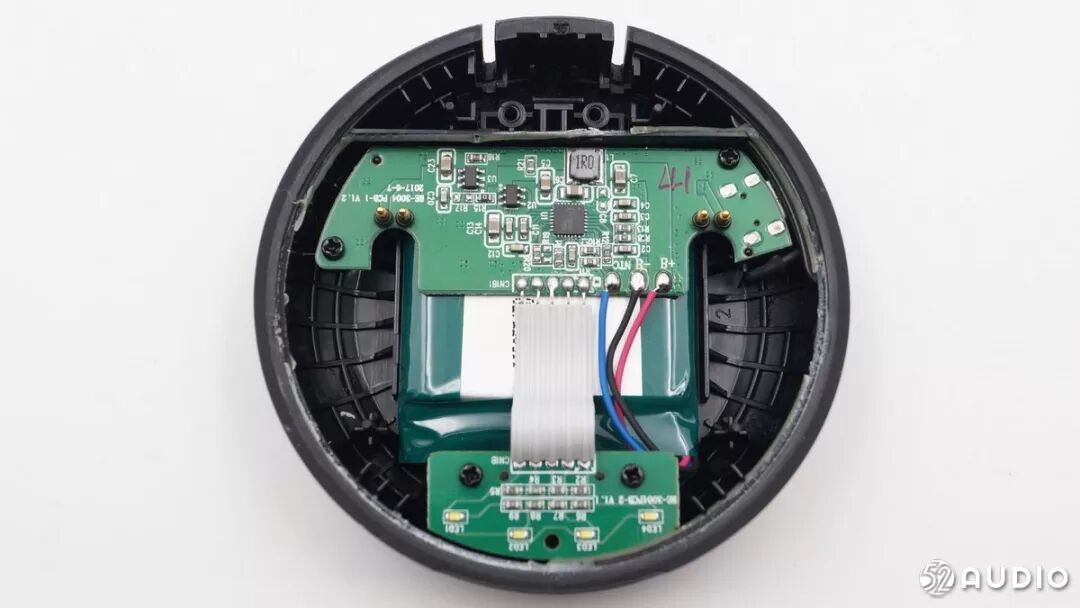

耳机充电盒内部特写。

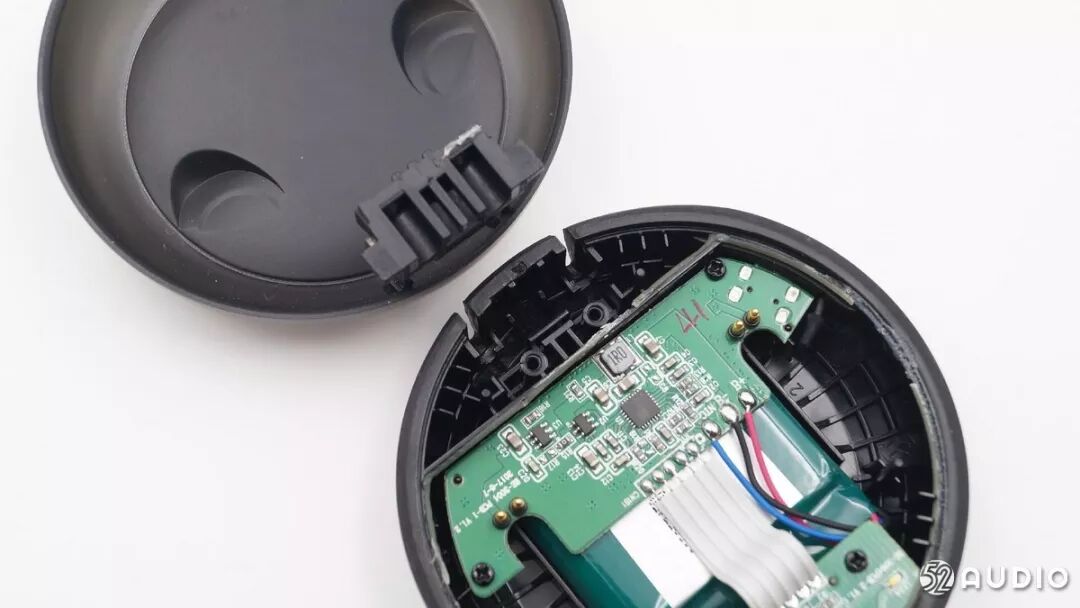

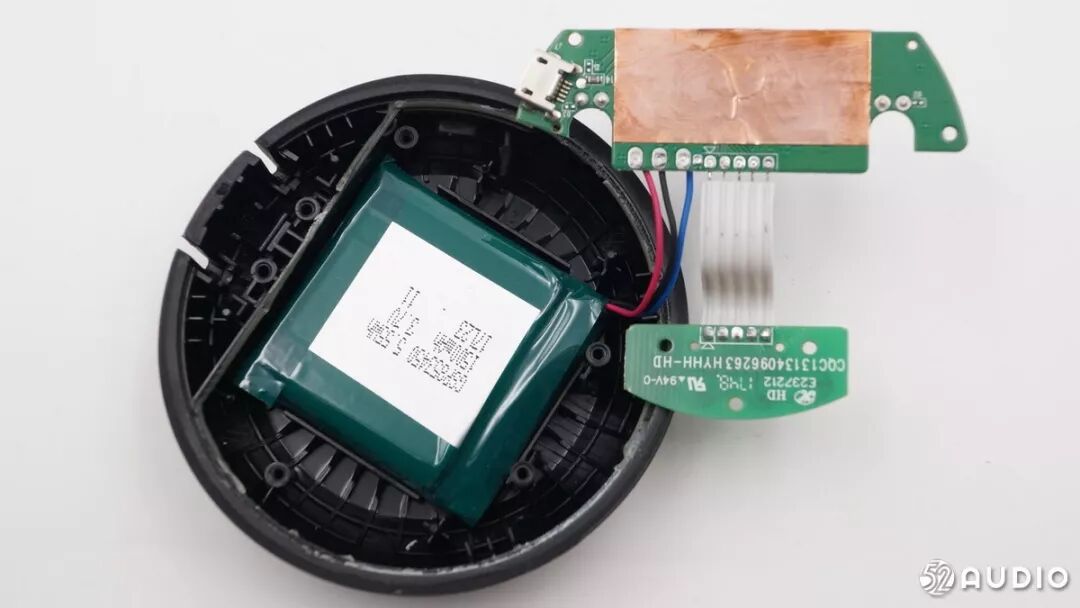

取出主板，电池固定在下面。

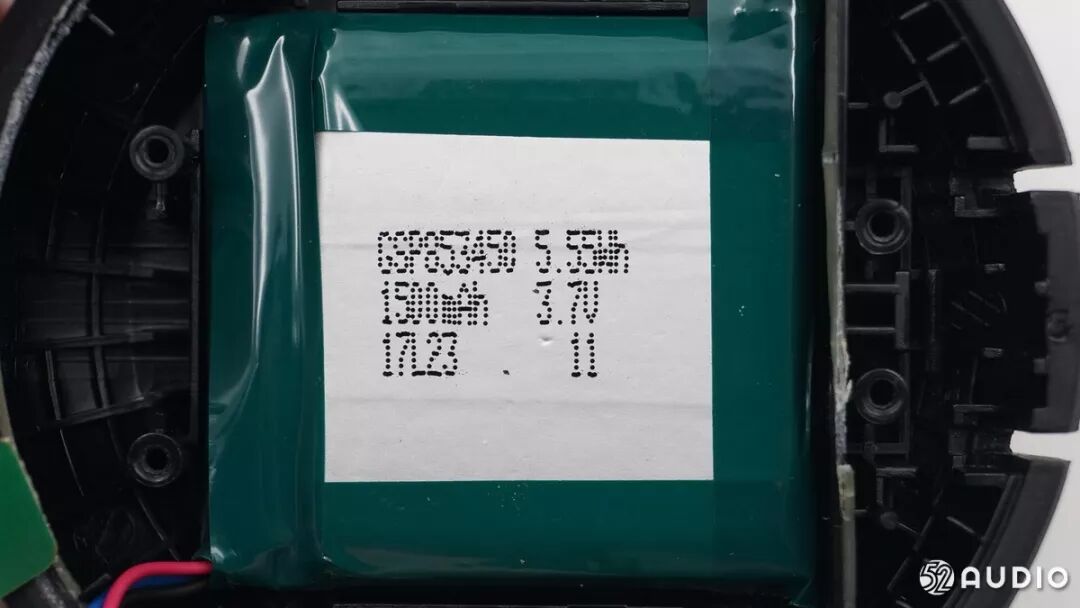

电池型号GSP853450,容量1500mAh。

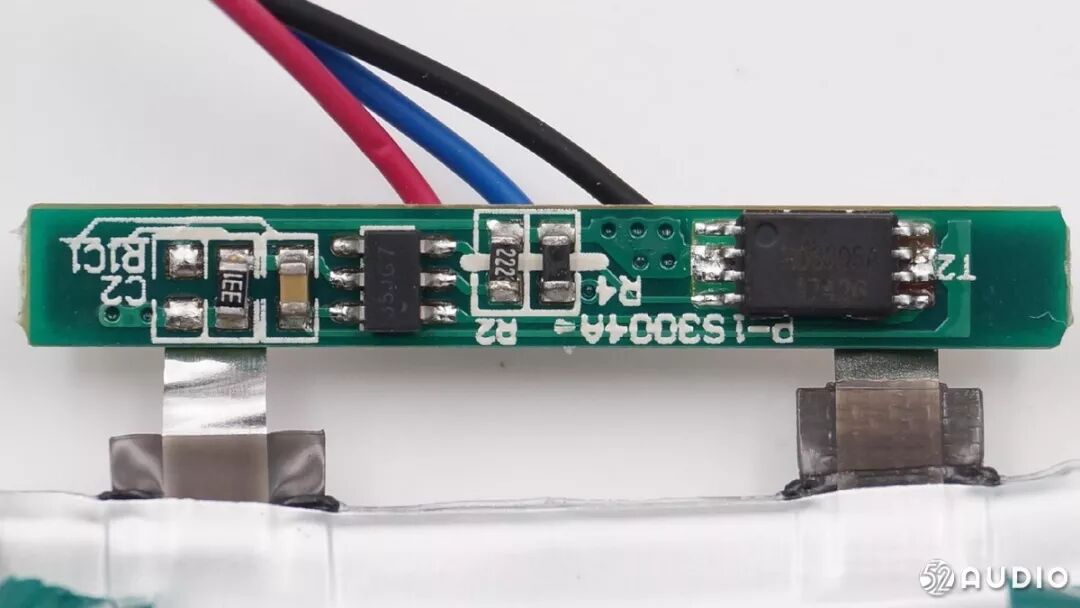

锂电池电路保护。

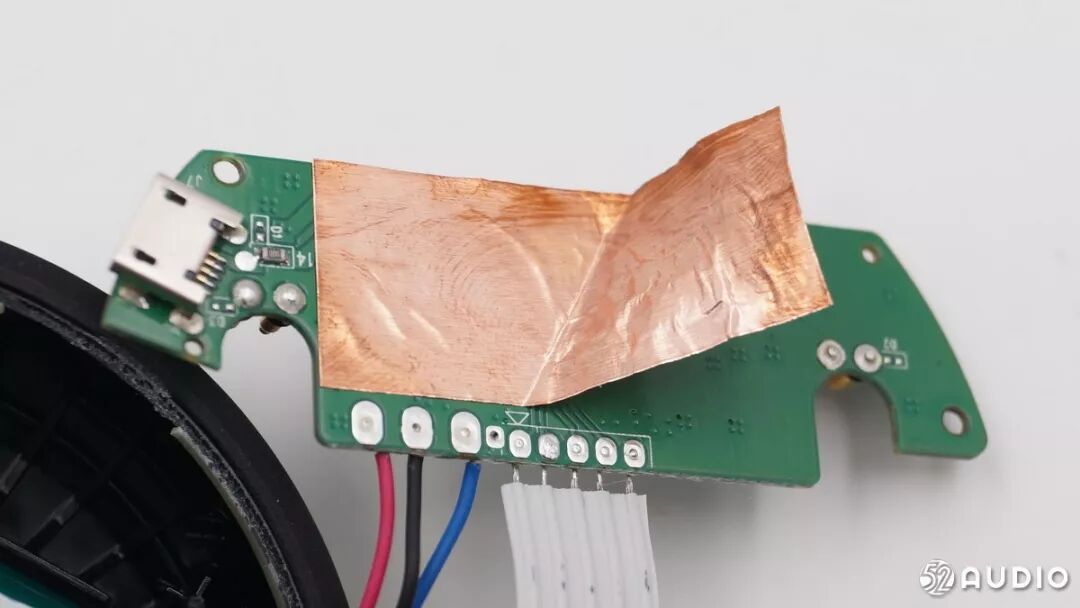

充电盒的PCB背面贴有铜箔片。

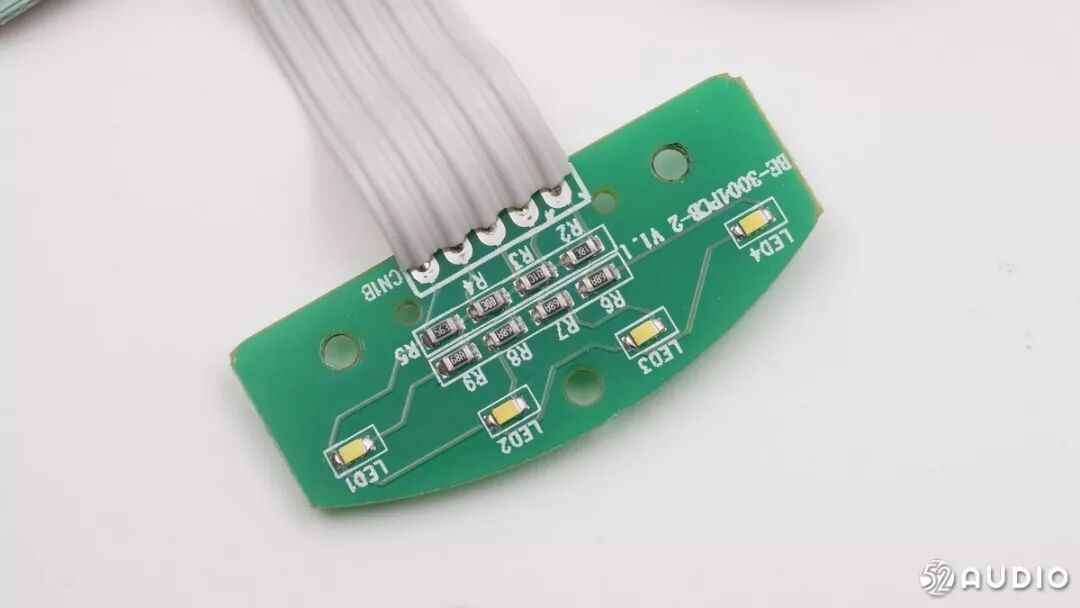

LED灯模块，4颗LED灯组成电量显示。
耳机充电盒的PCB板正面。有5跟线连接到LED灯模块。

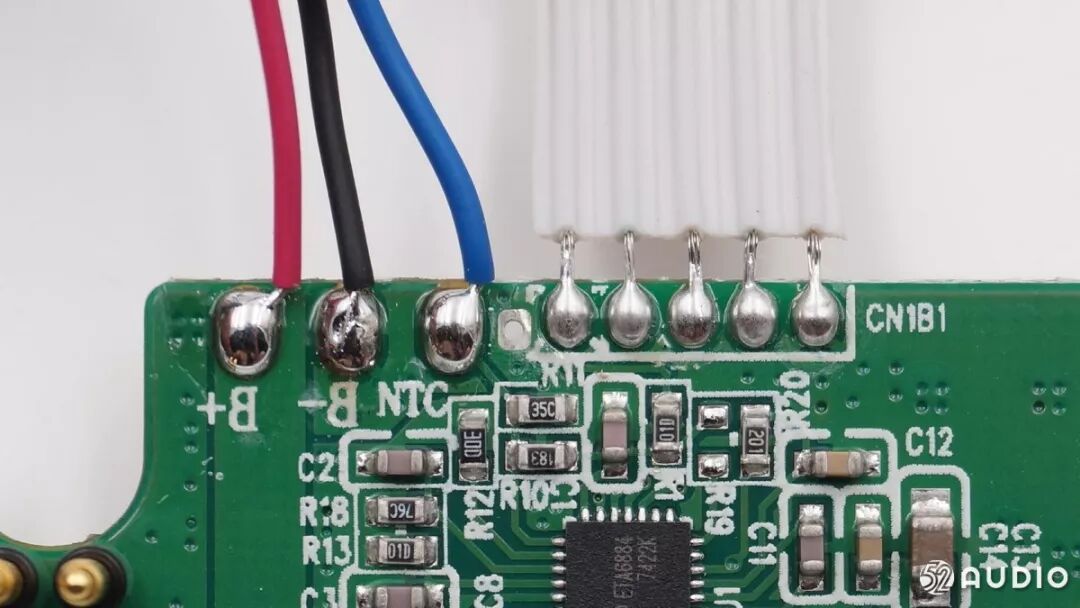

接线焊点特写，焊点饱满。

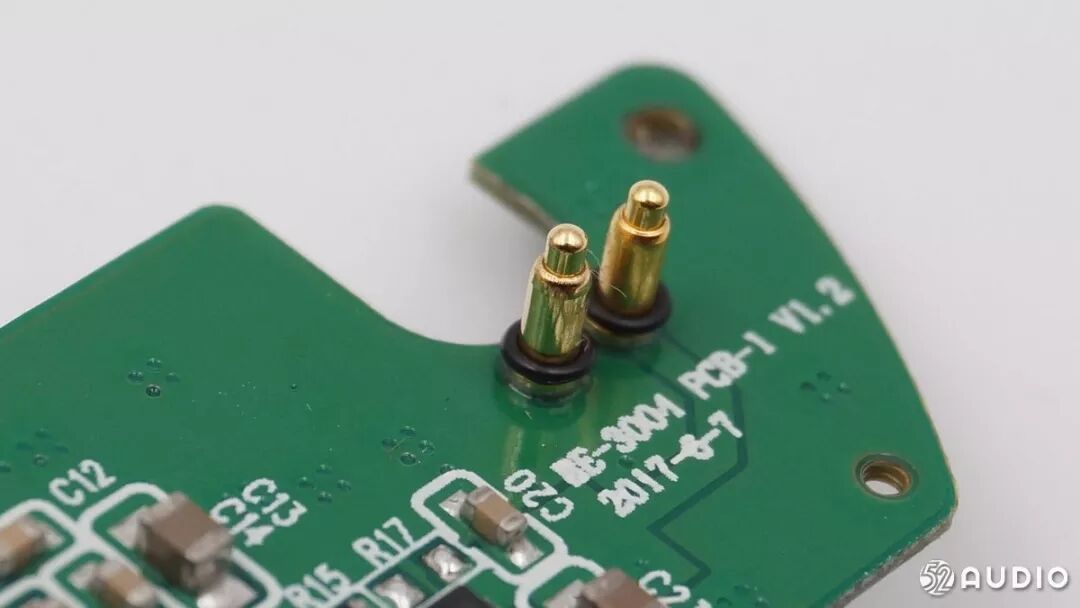

耳机充电触点为每边2pin。

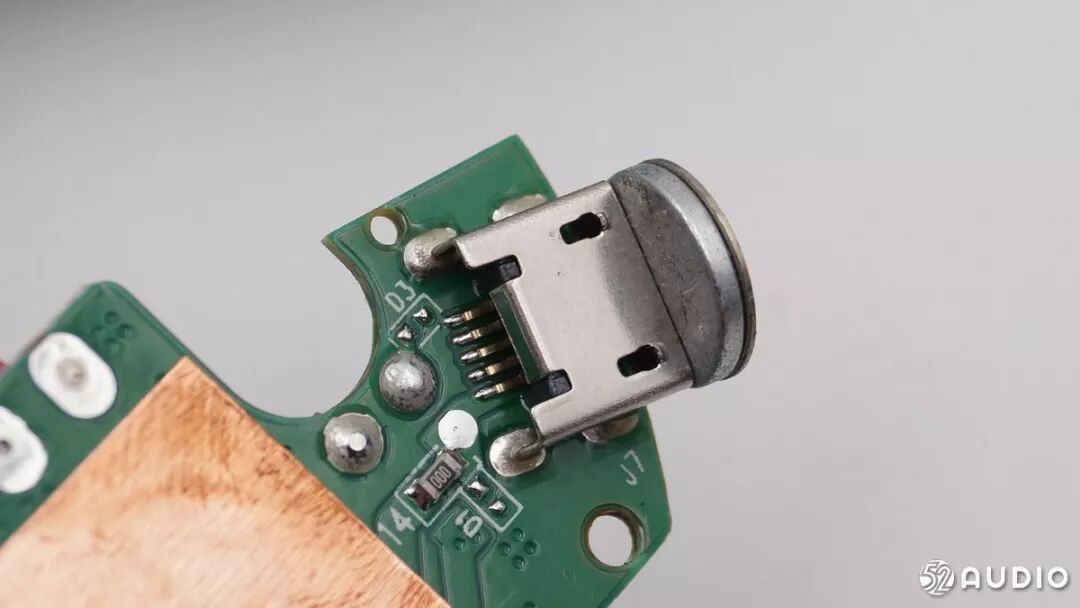

Micro USB充电插座吸磁。
稳压电路部分。

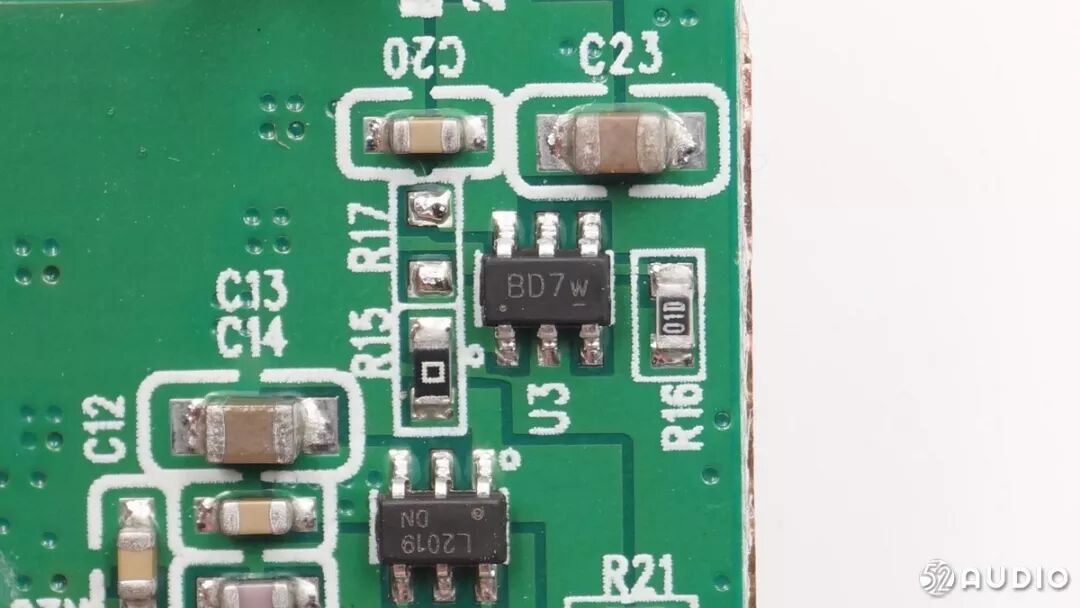

稳压IC。

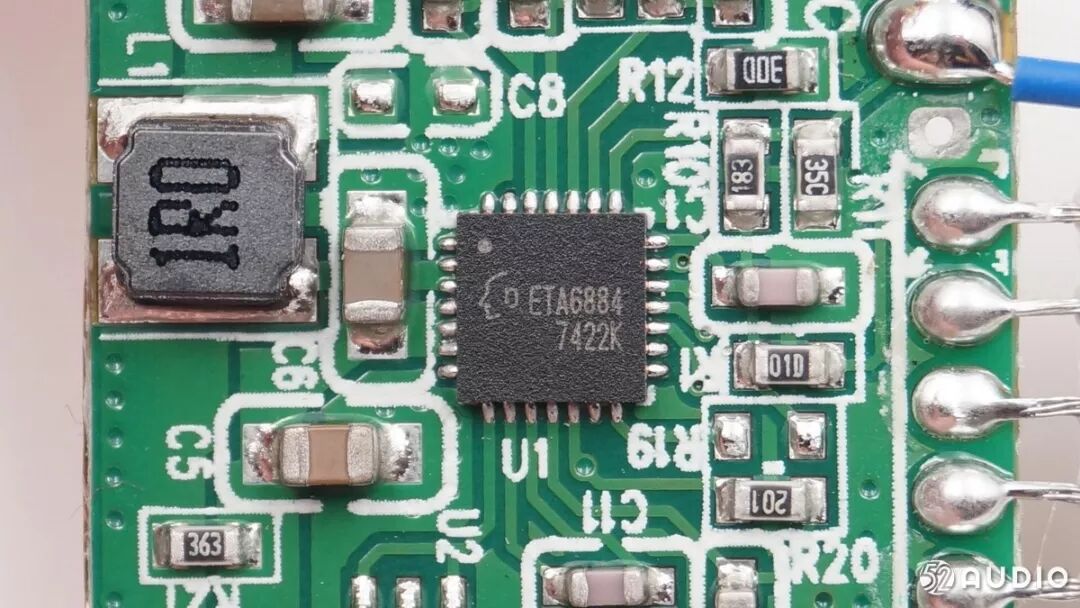

钰泰 ETA6884 充放电三合一电源管理IC。

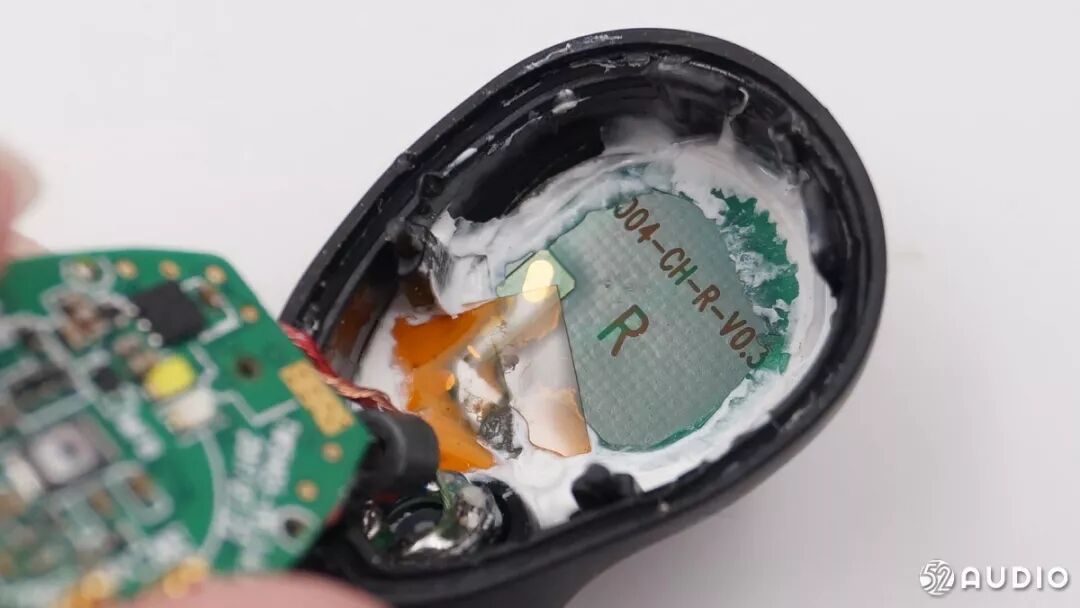

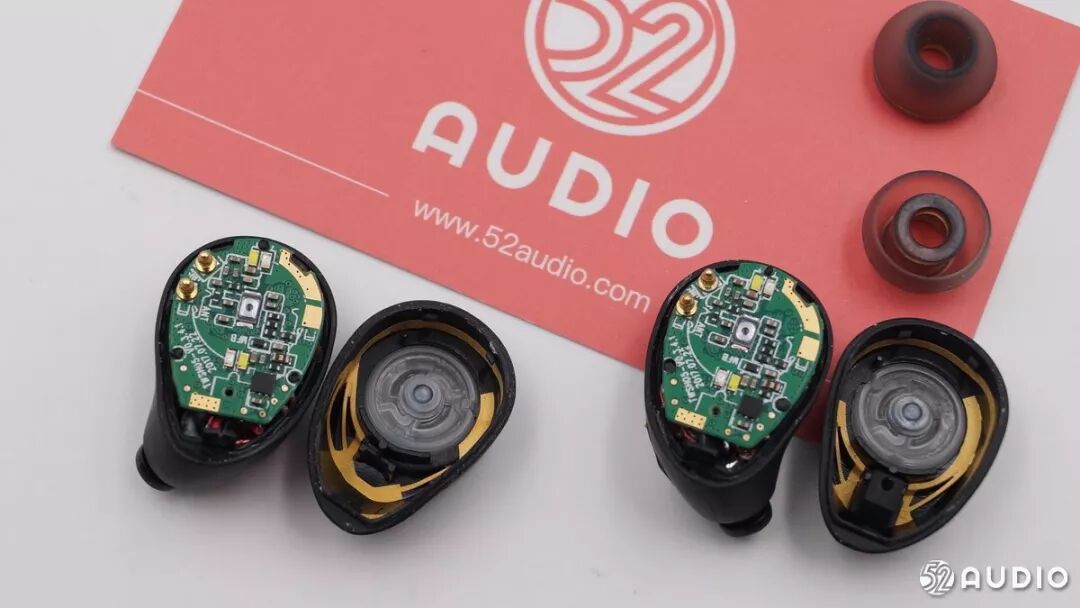

从背盖打开耳机，可以看出两边都比较相似。

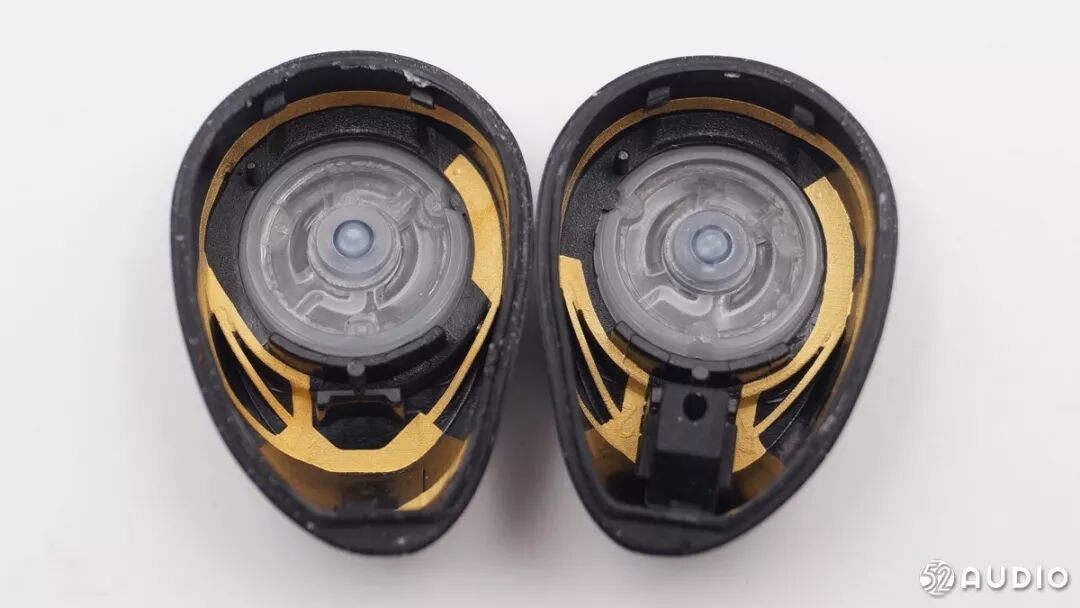

触控按键部分和耳机内壁的蓝牙天线，保证信号强度。
耳机两边的主板布局基本一致。
耳机蓝牙天线触点特写。

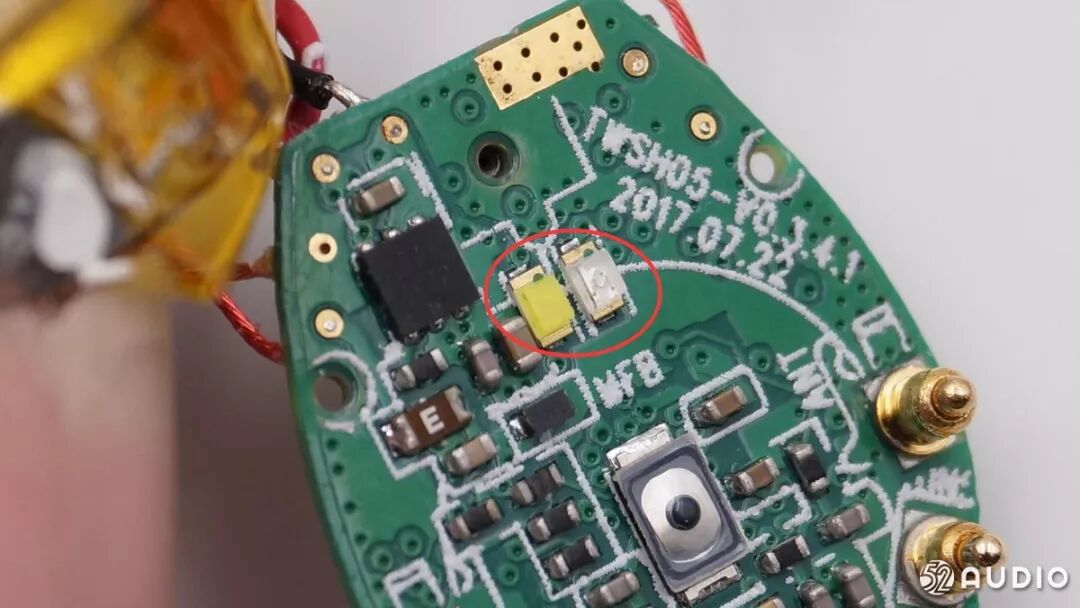

LED灯特写。
连接到扬声器单元的导线上有磁环，起屏蔽左右，包装声音干净无杂讯。

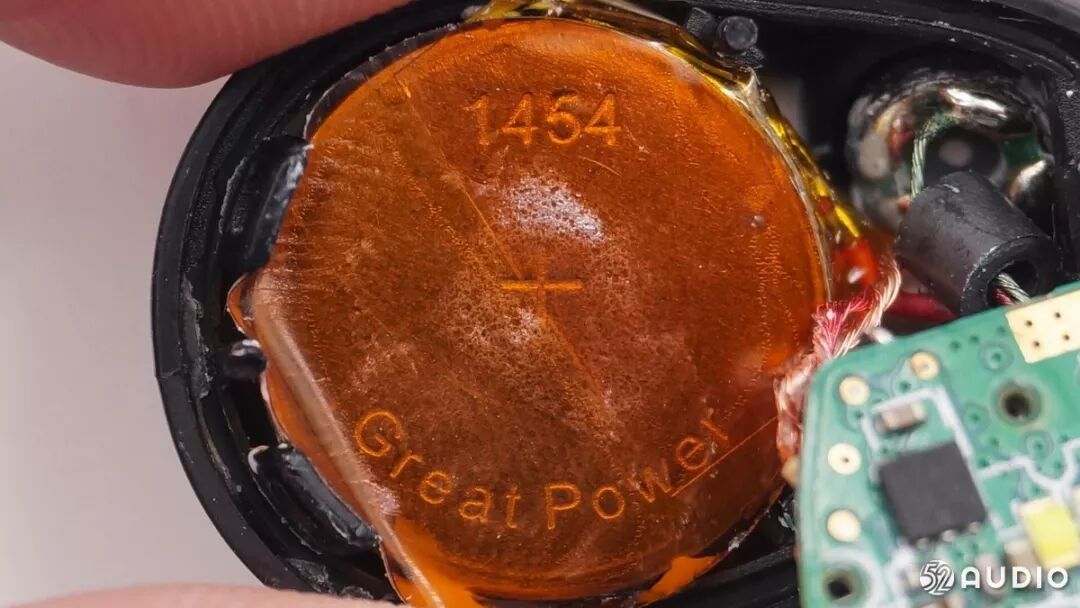

Great Power 1454纽扣型锂电池。

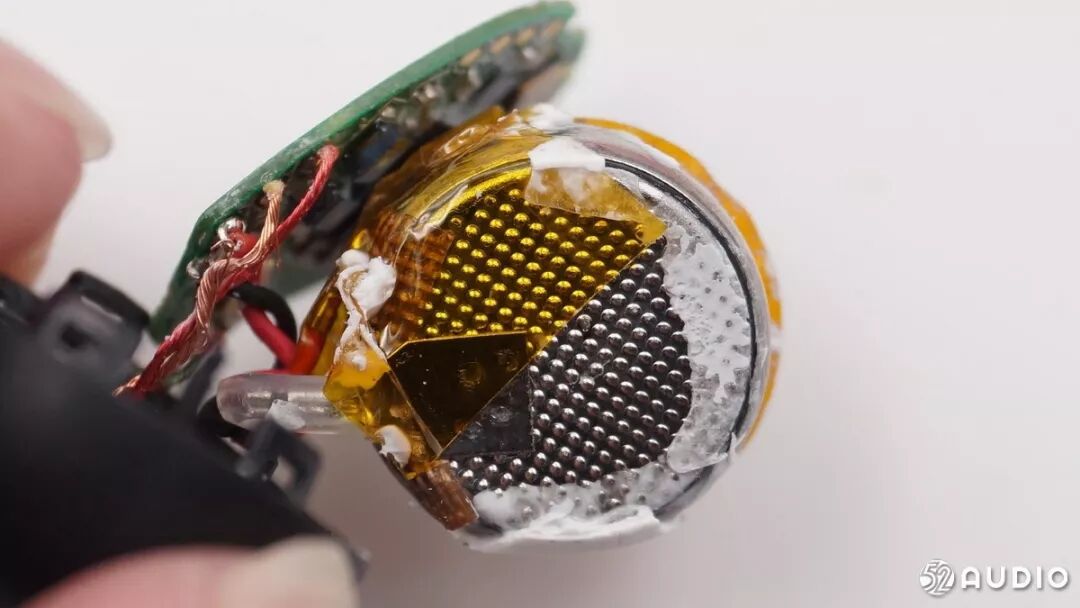

纽扣锂电池负极特写。

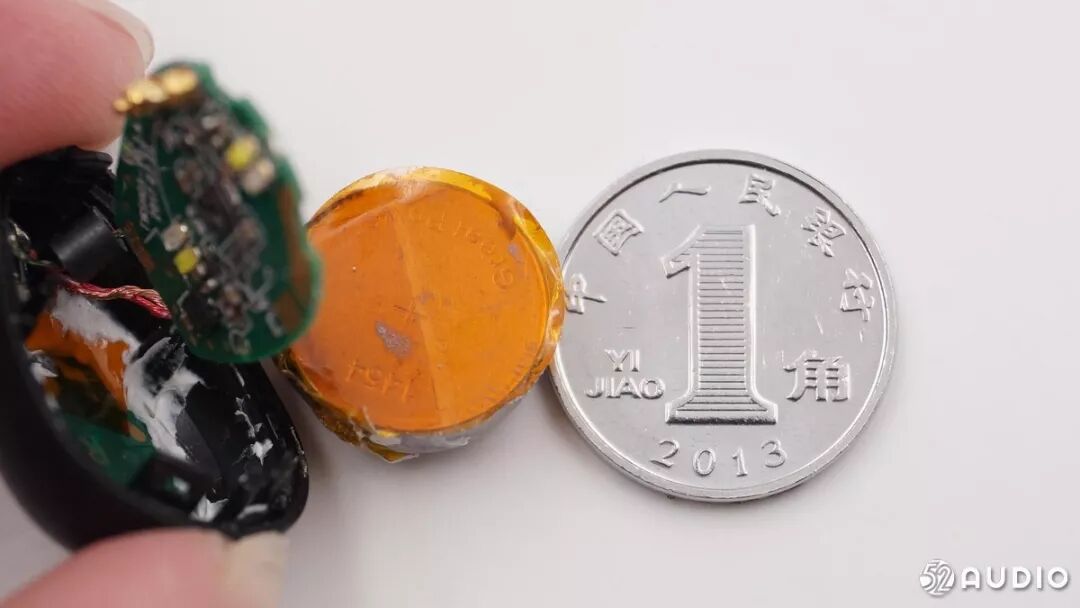

我爱音频网采用1角硬币与纽扣锂电池对比大小。

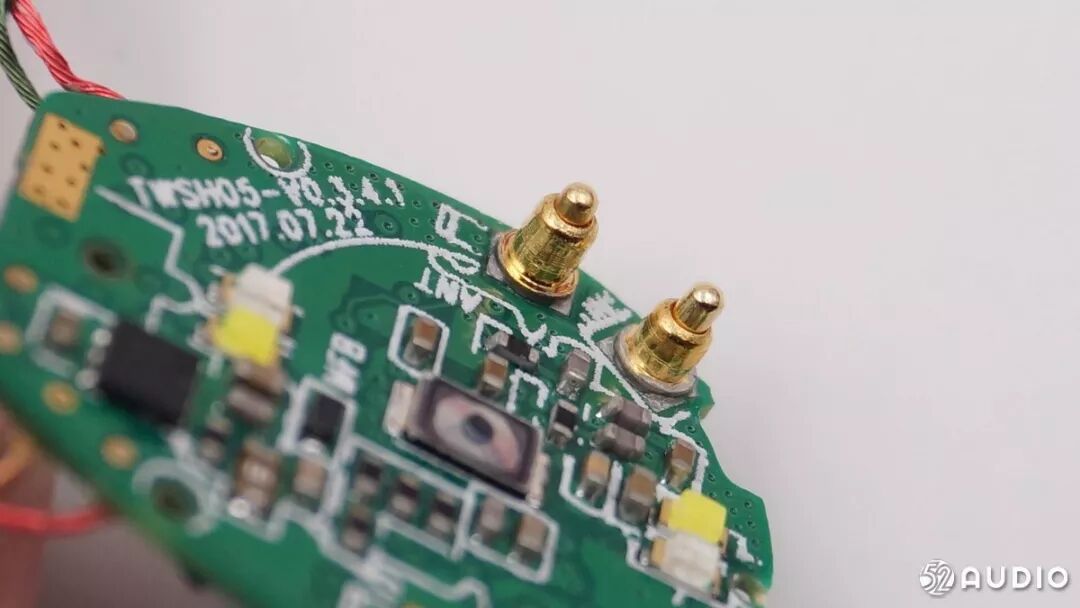

充电触点PCB特写。

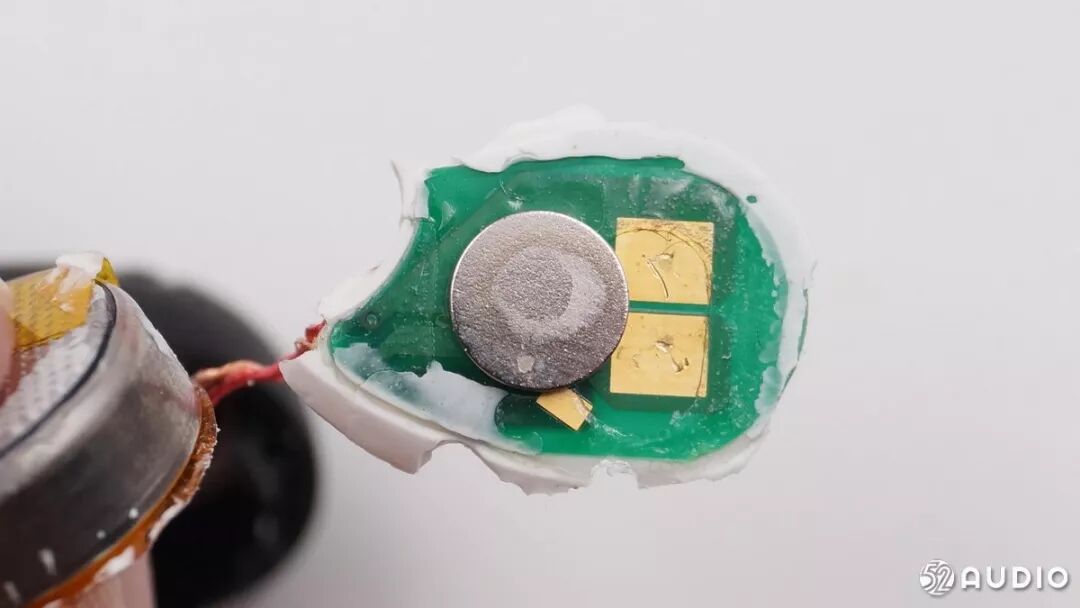

用于辅助固定耳机充电位置的磁铁。
动圈式扬声器，固定在导管内部。
我爱音频网采用1角硬币与扬声器单元对比。

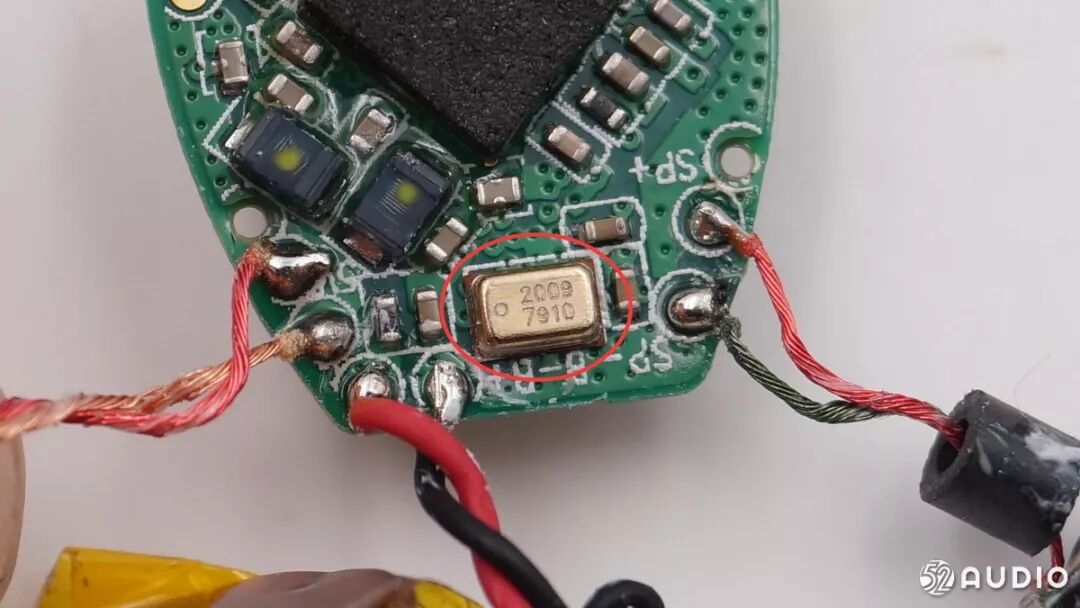

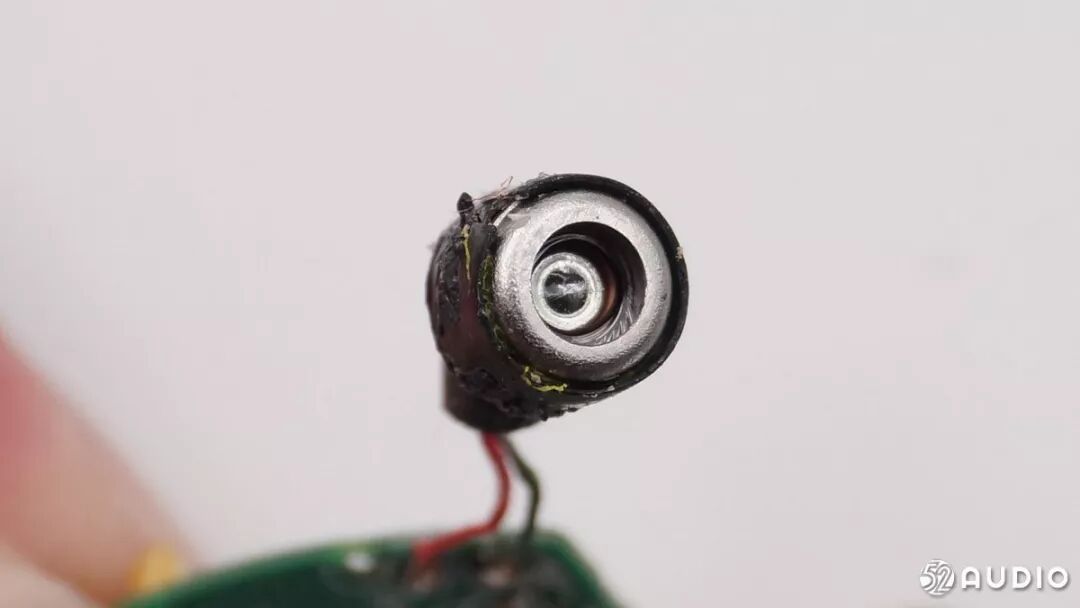

MEMS贴片式麦克风。

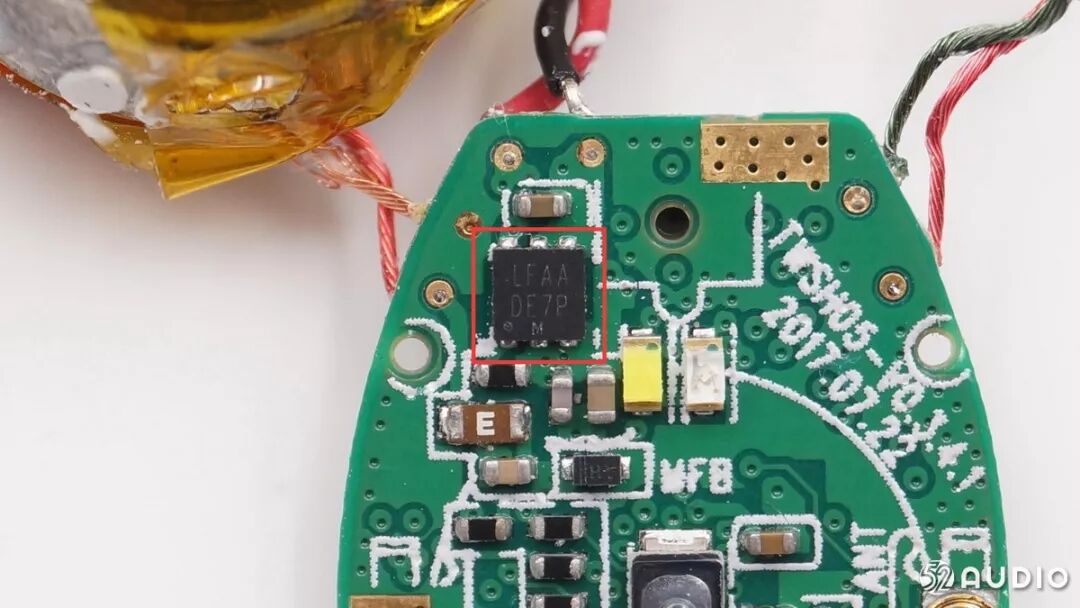

丝印LFAA 充电IC。

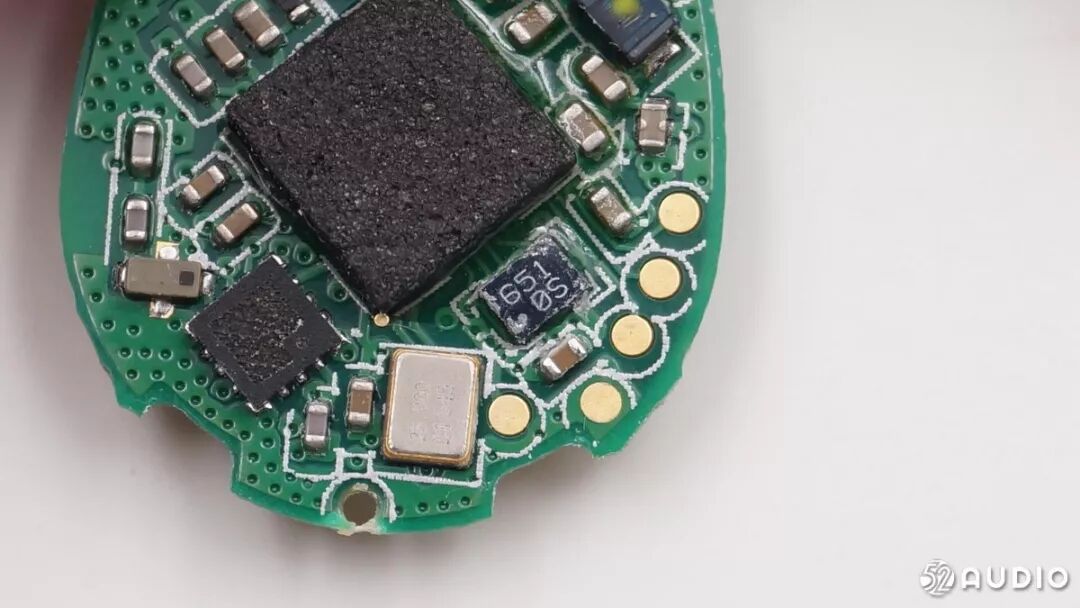

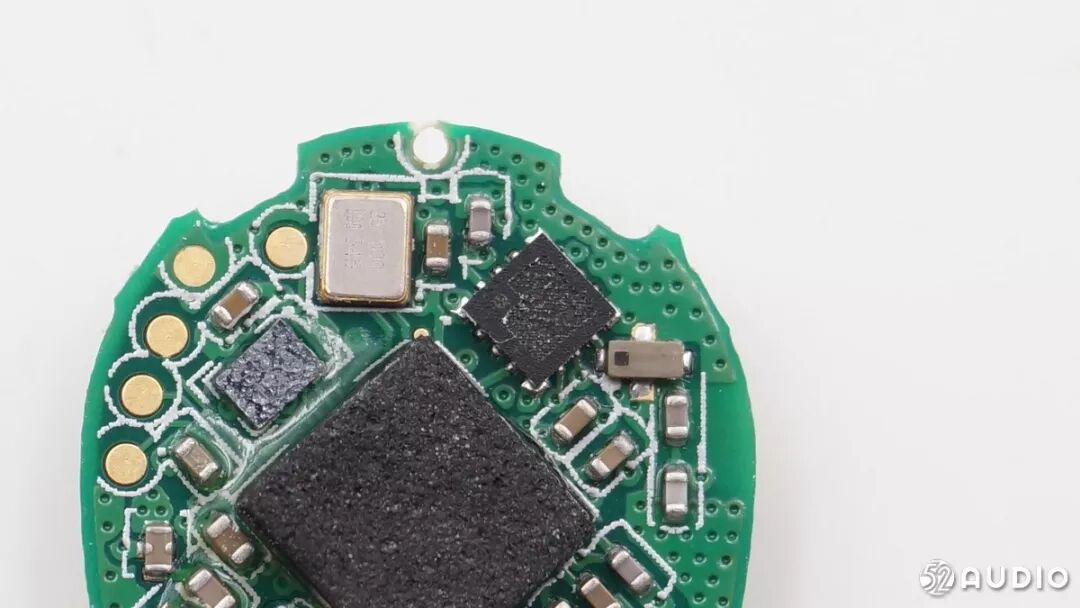

右上方的芯片为打磨IC。
丝印6510S芯片。

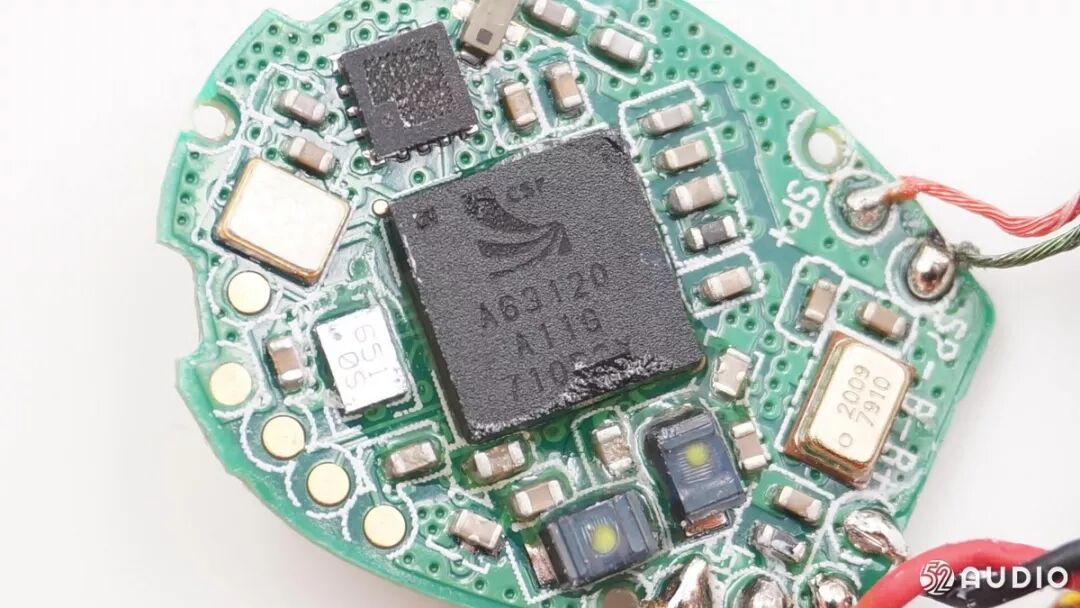

Qualcomm高通 CSR A63120 TWS无线对耳方案。CSRA63120支持蓝牙4.2协议，内置80MHz 高通Kalimba DSP，集成高性能立体声编码器，同时支持模拟或者数字麦克风，内置锂电池充电。
拆解全家福。
三、我爱音频网拆解总结：
1、JBL Free耳机采用了半透明的上盖，转轴采用螺丝固定，稳固耐用；
2、采用Qualcomm高通 CSR A63120 TWS无线对耳方案，支持蓝牙V4.2，高性能低功耗；
3、采用Great Power的纽扣式锂电池，可以在占用较小空间的情况下提升电池容量和安全性。
