拆解报告：PHILIPS 飞利浦 SHB4385 TWS真无线蓝牙耳机
我爱音频网
发表于
----- 我爱音频网拆解报告 第60篇 -----
国际影音大厂PHILIPS飞利浦，其推出的耳机、组合音响、家庭影院等产品都集外观与音质为一身。在越来越流行的TWS真无线蓝牙耳机方面飞利浦丝毫不会落后，推出了一款主打运动和重低音的TWS真无线蓝牙耳机PHILIPS飞利浦SHB4385，这也是一款集外观与音质为一身的蓝牙耳机产品。我爱音频网拿到之后迫不及待地开始进行拆解。
一、PHILIPS 飞利浦 SHB4385开箱

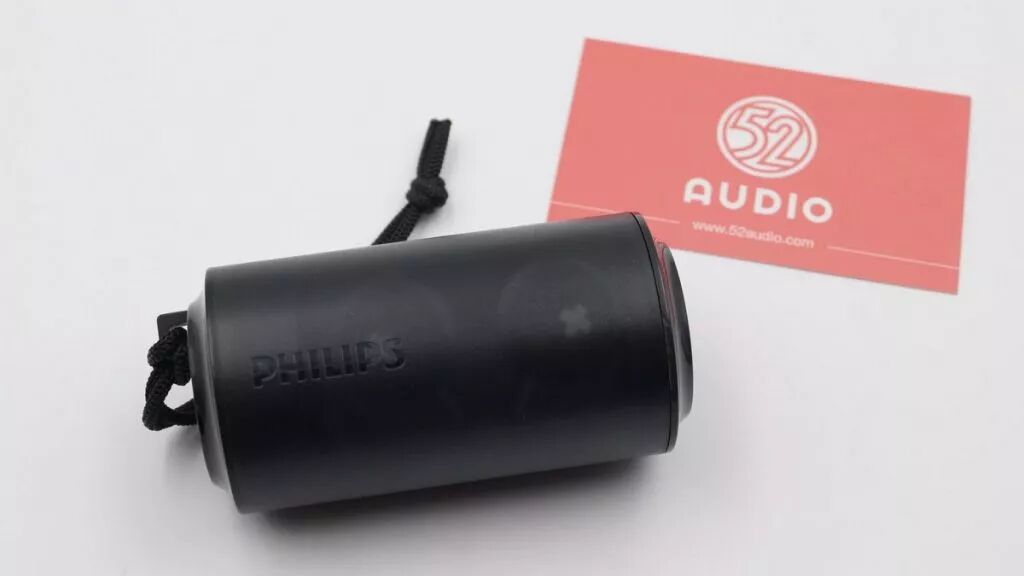

PHILIPS 飞利浦 SHB4385采用圆形半透明电池仓盖设计，开启方式为推拉式，从侧面推开，产品自带一根尼龙挂绳。

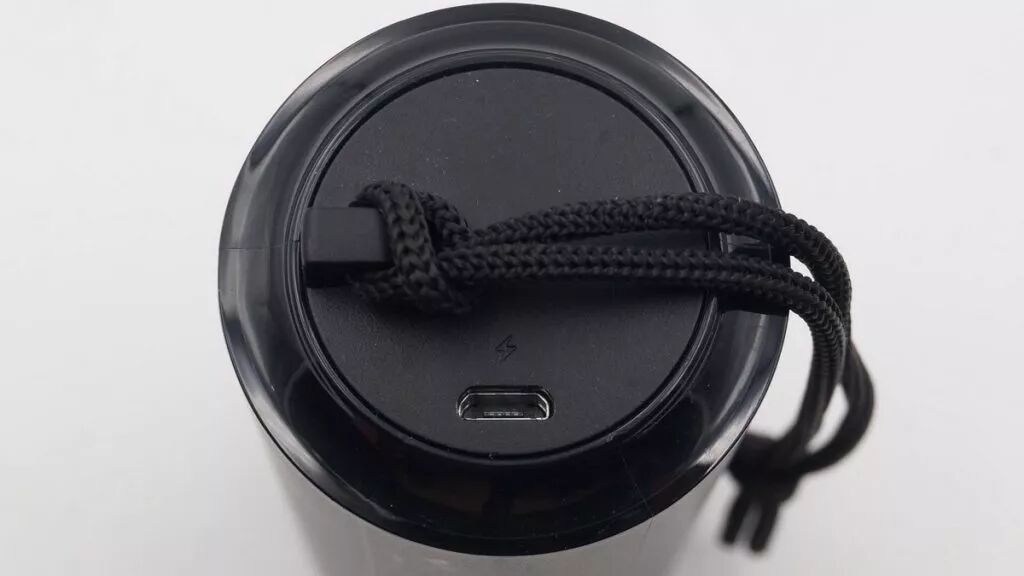

PHILIPS 飞利浦 SHB4385采用Micro USB接口充电。

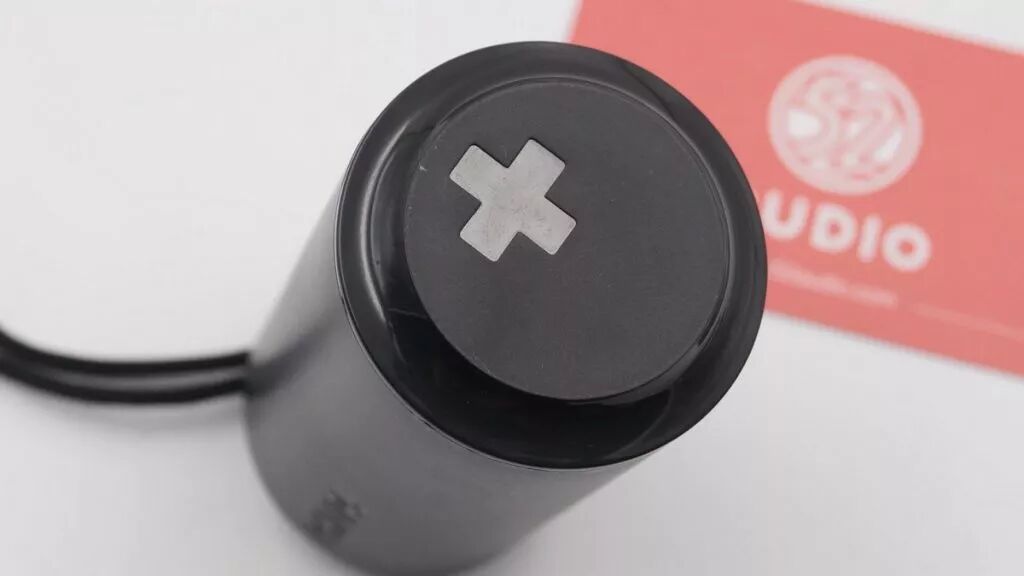

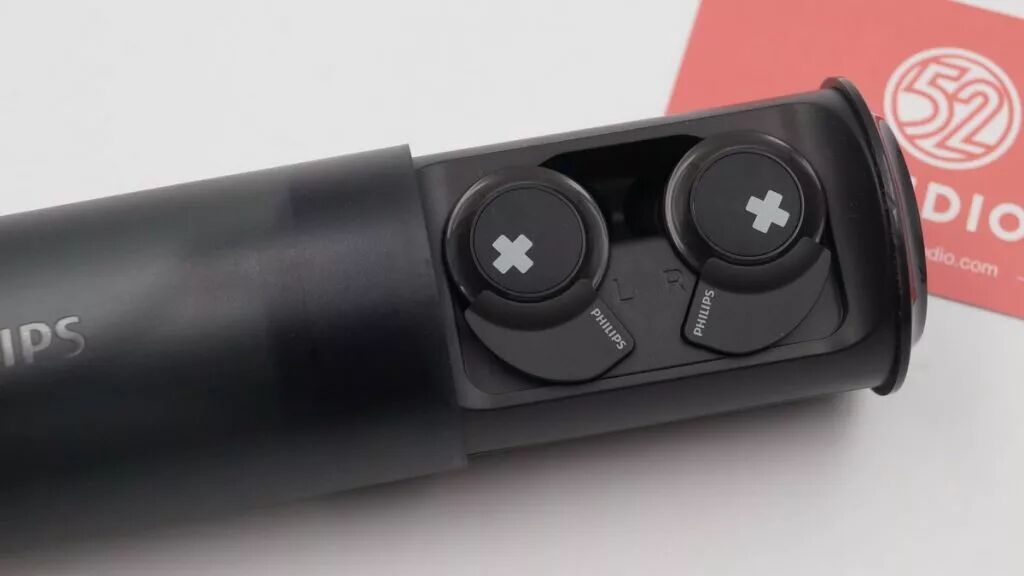

舱门上有一个大“+”号，强调Bass+的强劲低音效果。

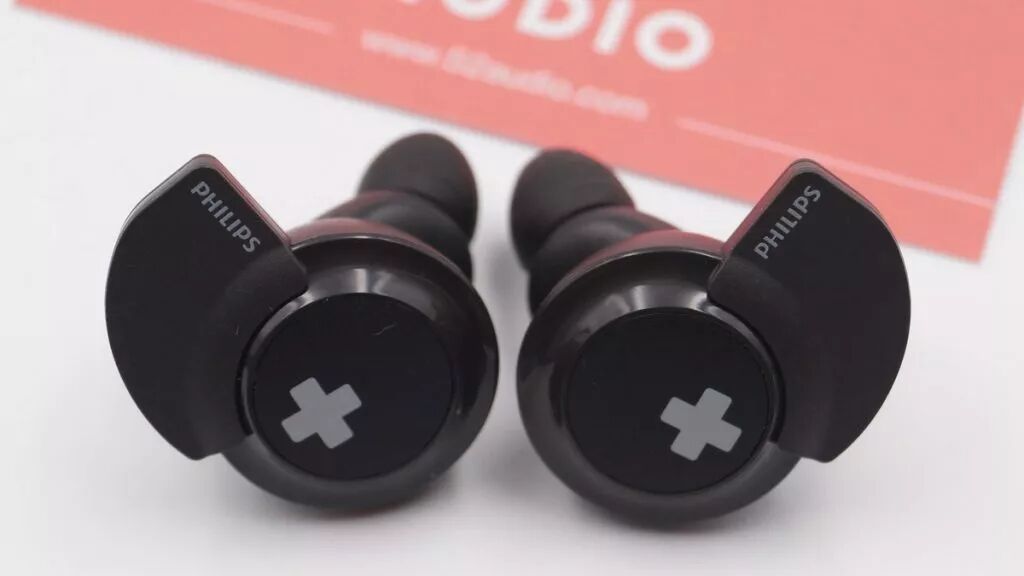

耳机两边也有寓意“Bass+”的符号，另外可以很明显地看到耳机的翼展。
这款PHILIPS 飞利浦 SHB4385 充电电压为5V，0.5A。

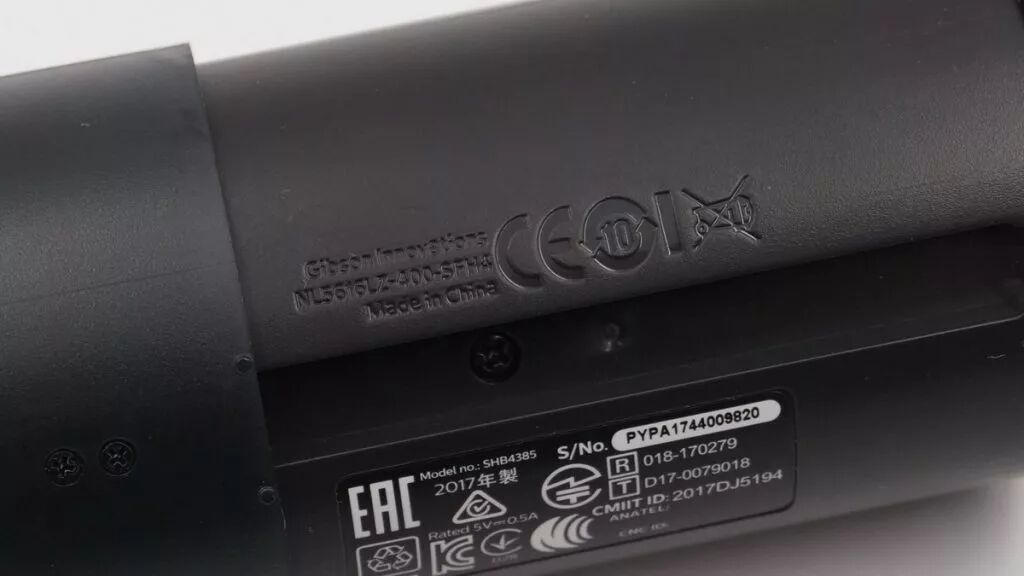

耳机为中国制造，通过了各种安规认证。
每边耳机采用2pin触点充电。

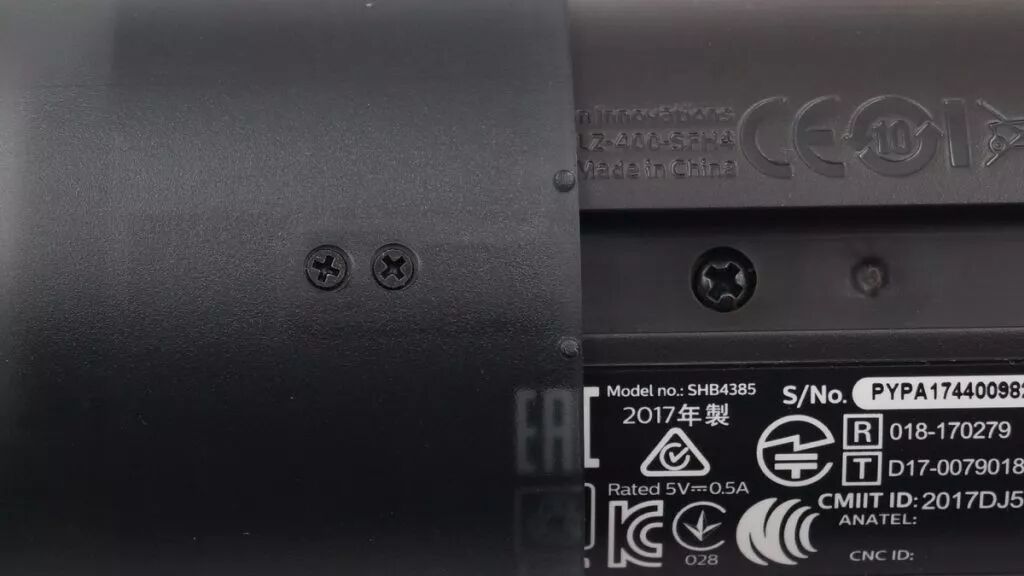

耳机舱盖套筒用螺丝固定着滑轨。

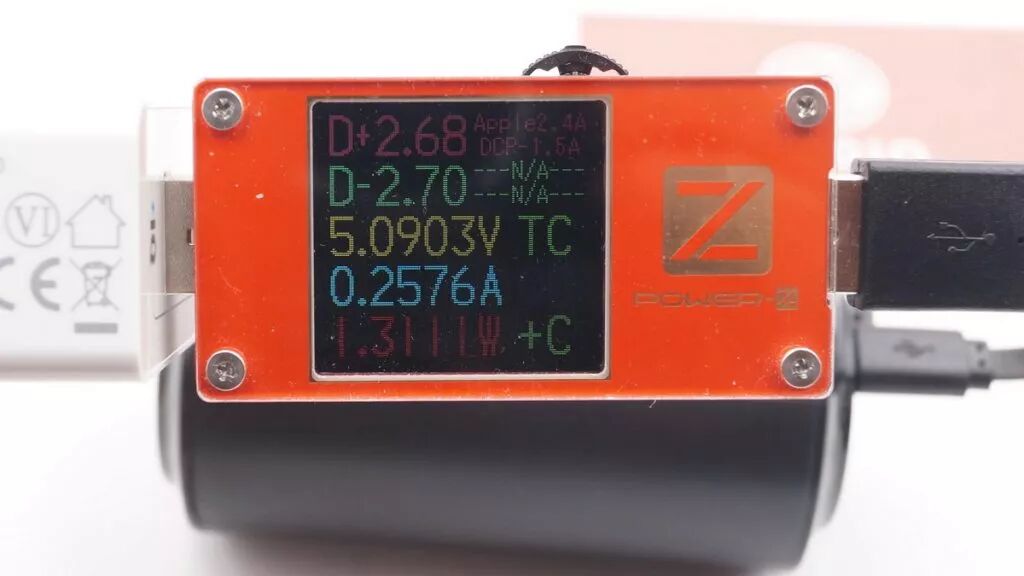

我爱音频网采用ChargerLAB Power-Z KT001进行充电测试。这个耳机充电盒采用Micro USB接口充电，充电电压为5V，也就是可以用普通的手机充电器和移动电源对这款PHILIPS 飞利浦 SHB4385进行充电。
耳机在背盖上拥有按键设计，并且每只耳机都拥有“翼展”。

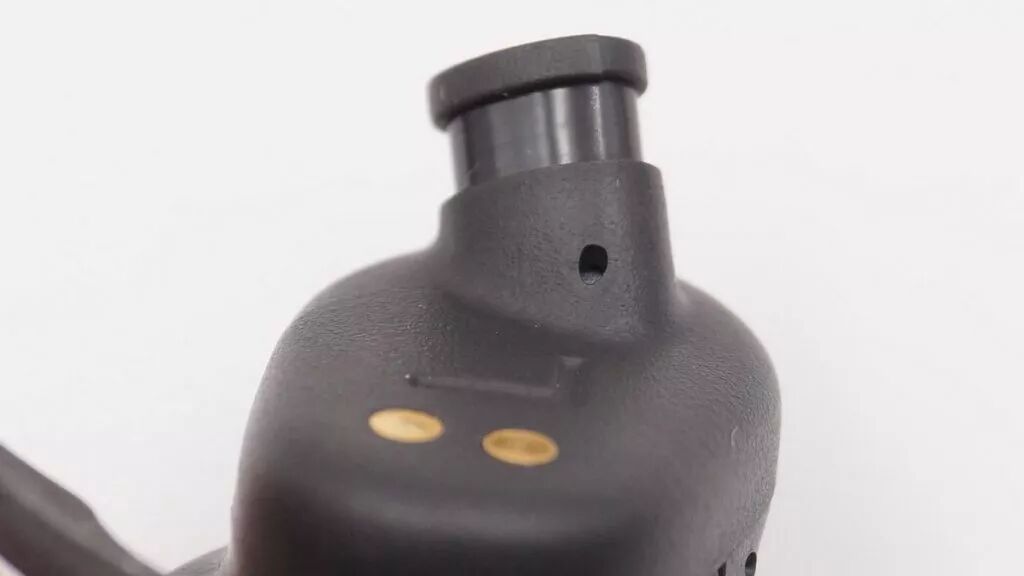

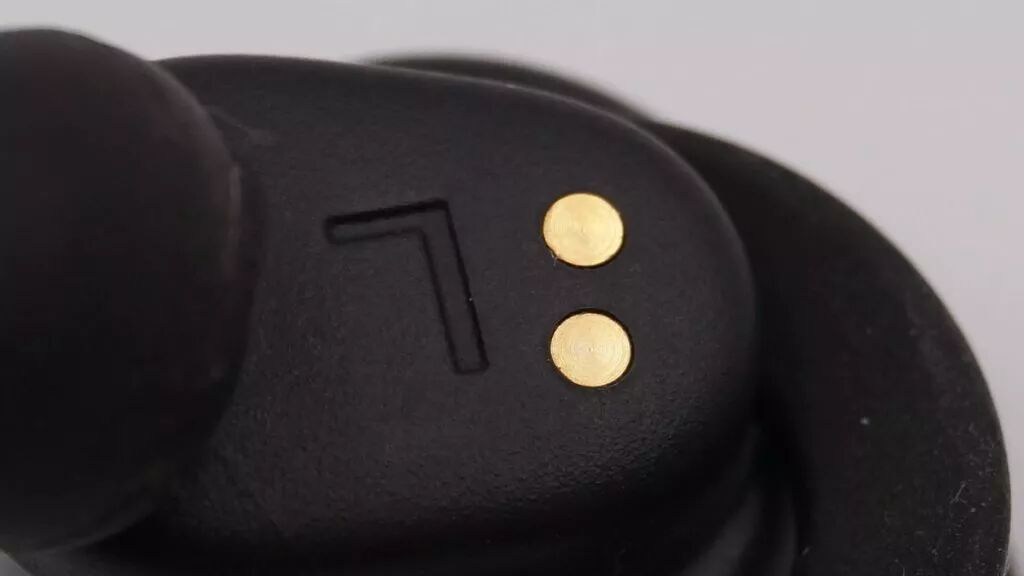

采用两个触点进行充电。

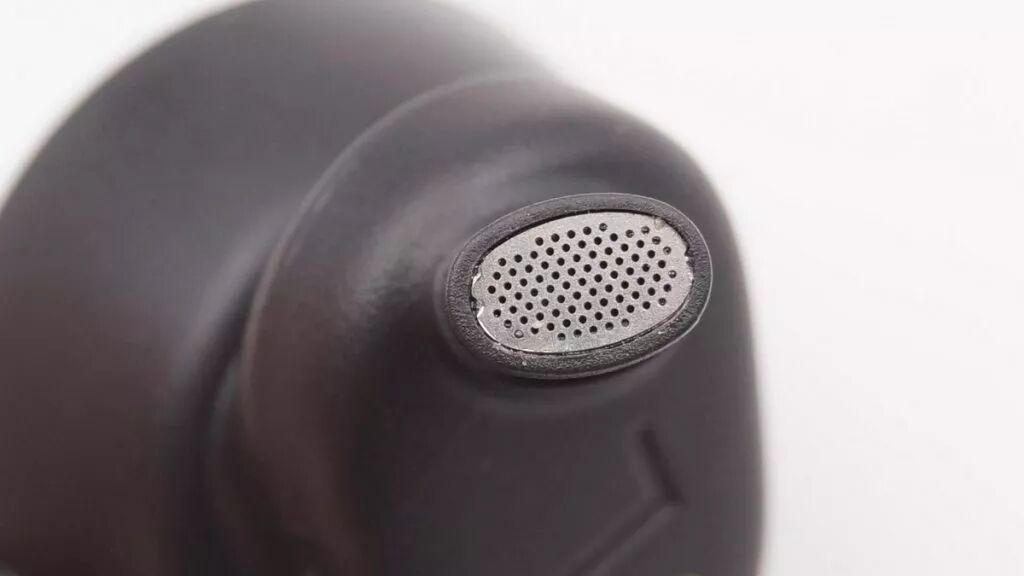

耳机的导管和滤网都是椭圆形，滤网为金属材质。
这边为通话麦克风孔。

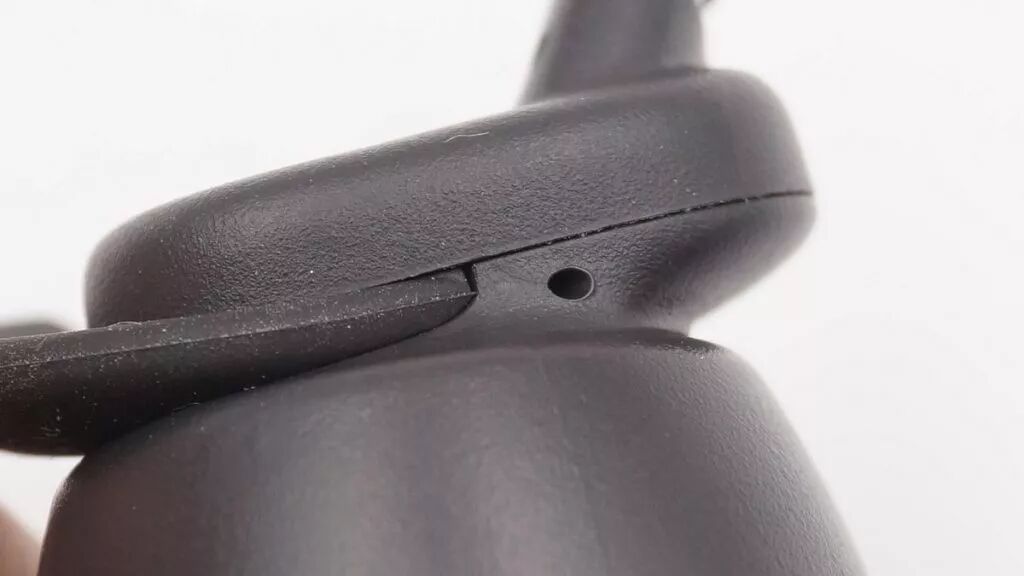

耳机泄压孔。
二、PHILIPS 飞利浦 SHB4385 拆解

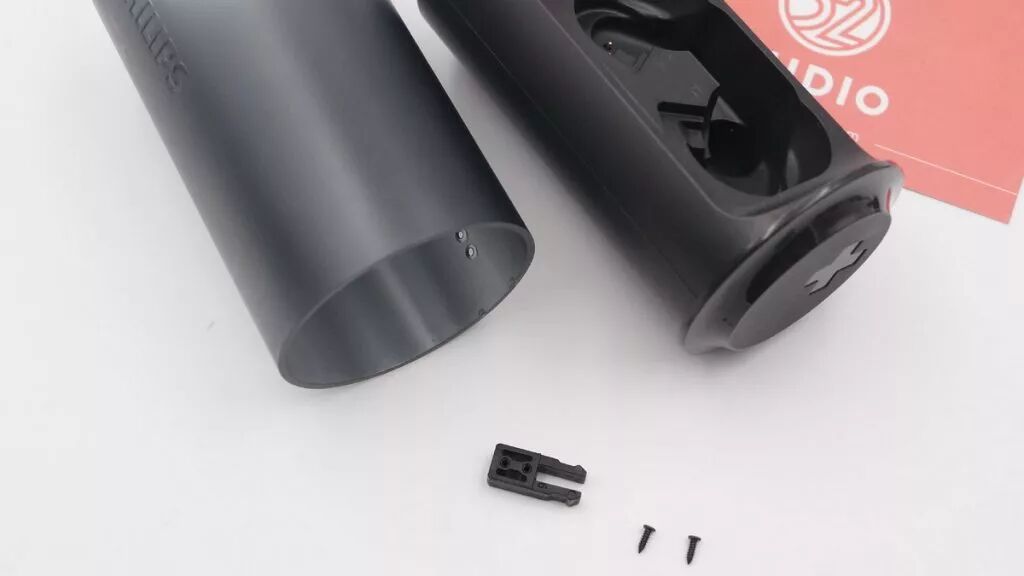

套筒与充电盒机身采用两颗螺丝固定，拆除。
取出用胶水固定侧盖。

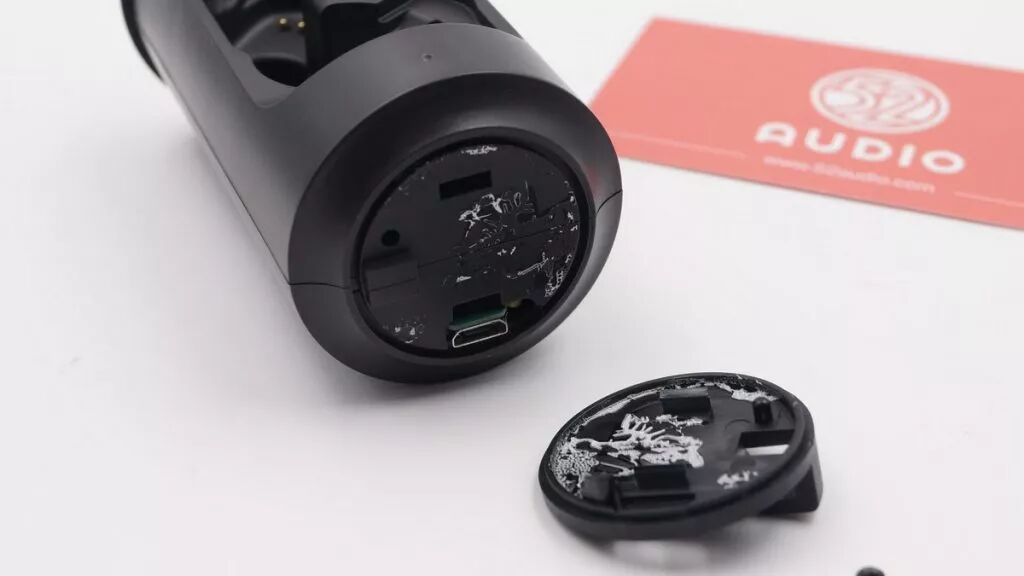

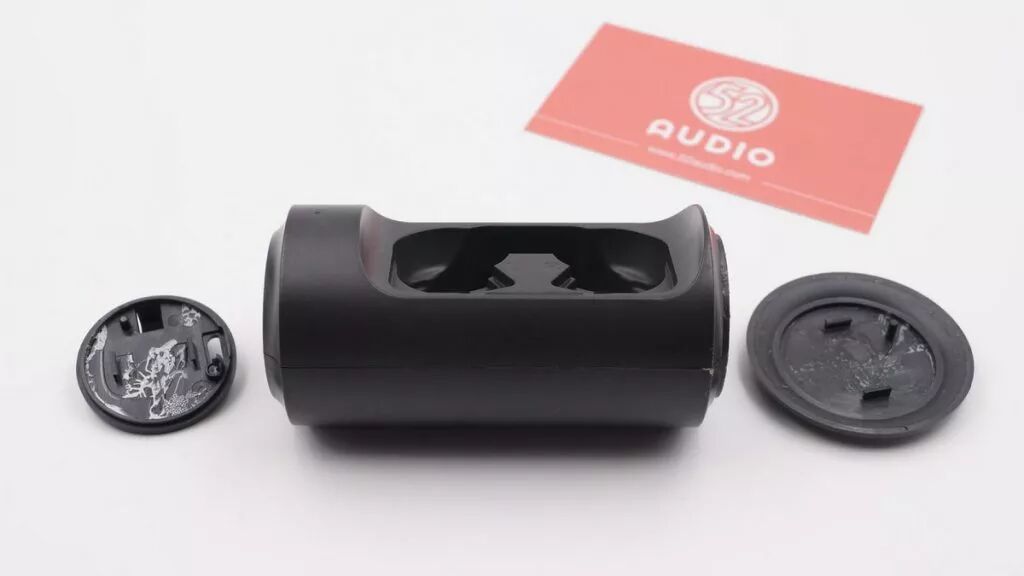

拆除两边的侧盖。

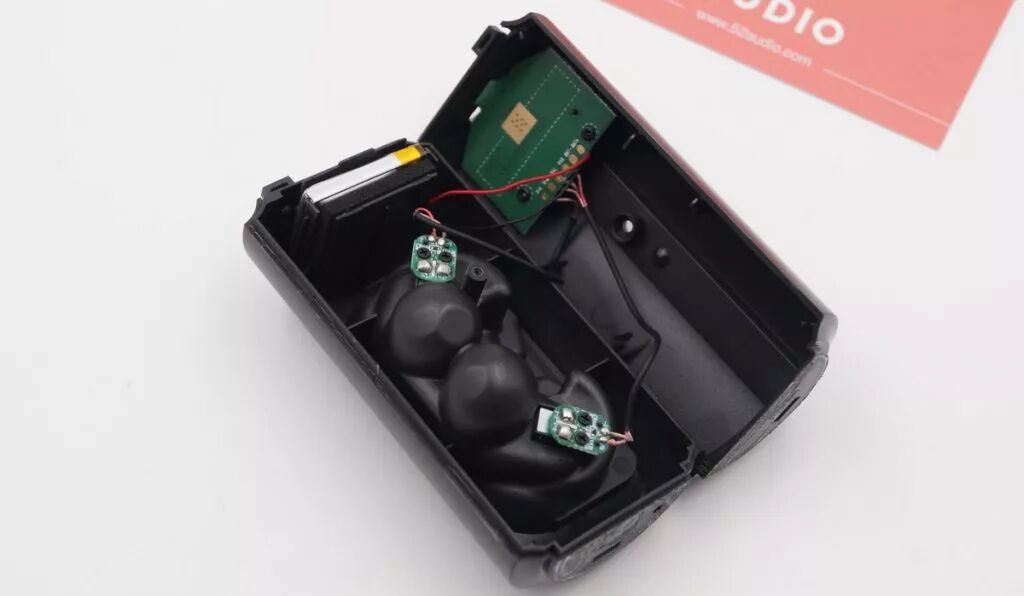

从中间拆开耳机的充电盒，可以看到主板，用导线连接电池和两边耳机的充电触点。
取出盒内的电路板和电池。

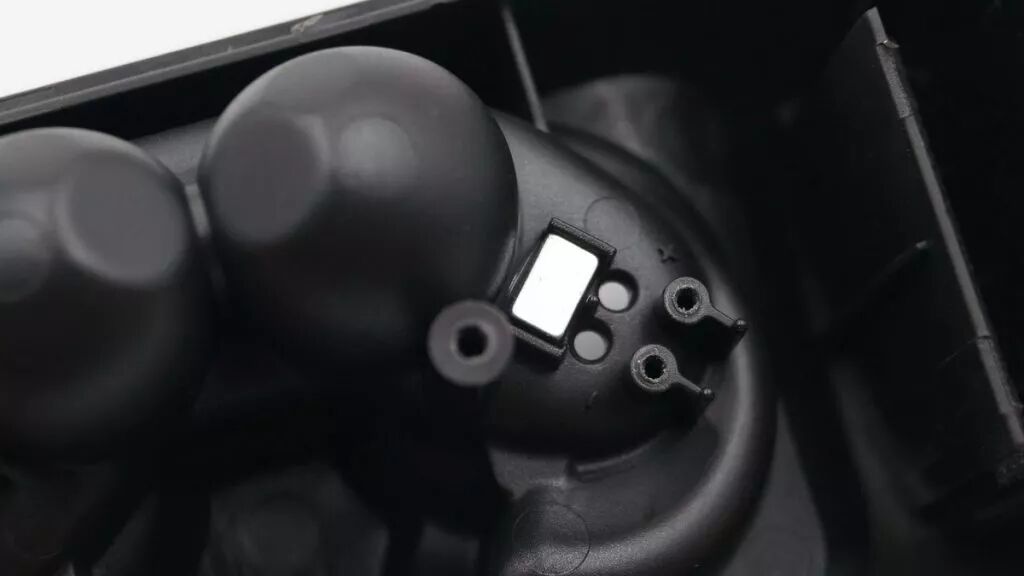

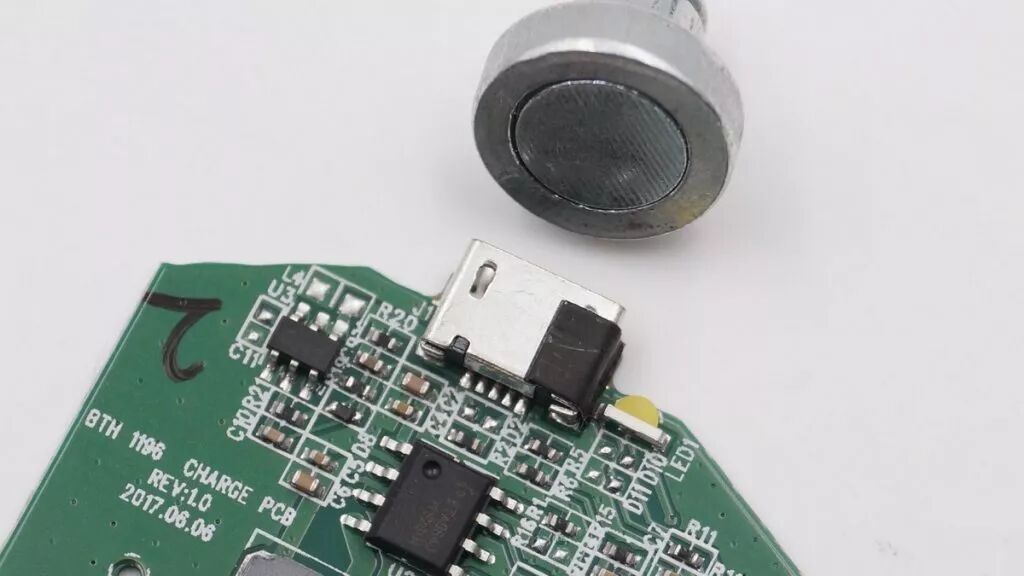

据我爱音频网拆解，耳机充电盒内采用一块小磁铁，用于辅助耳机充电时准确牢固地定位。

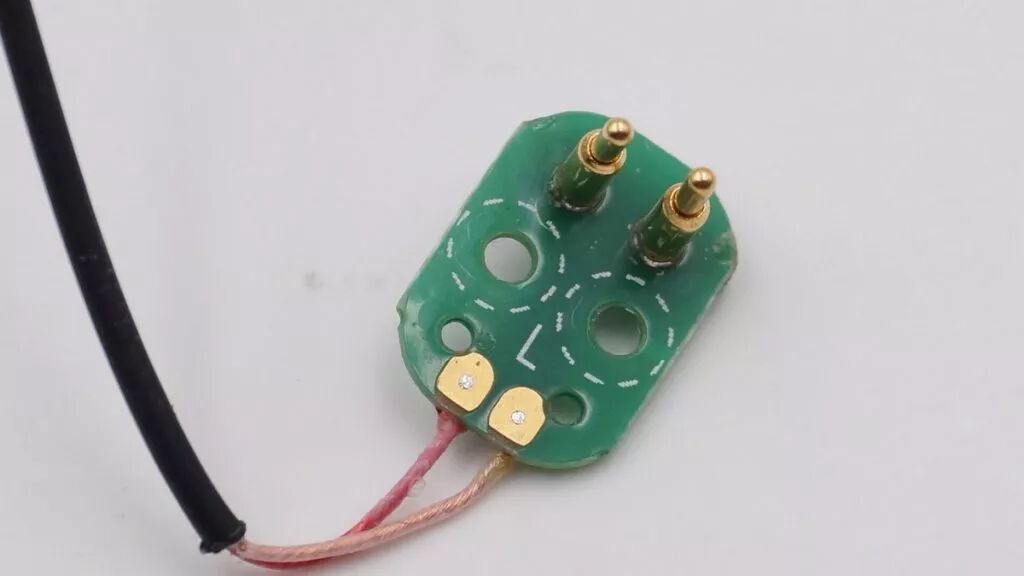

两根导线连接到PCB，通过铜触点给耳机充电。
背面焊点饱满。

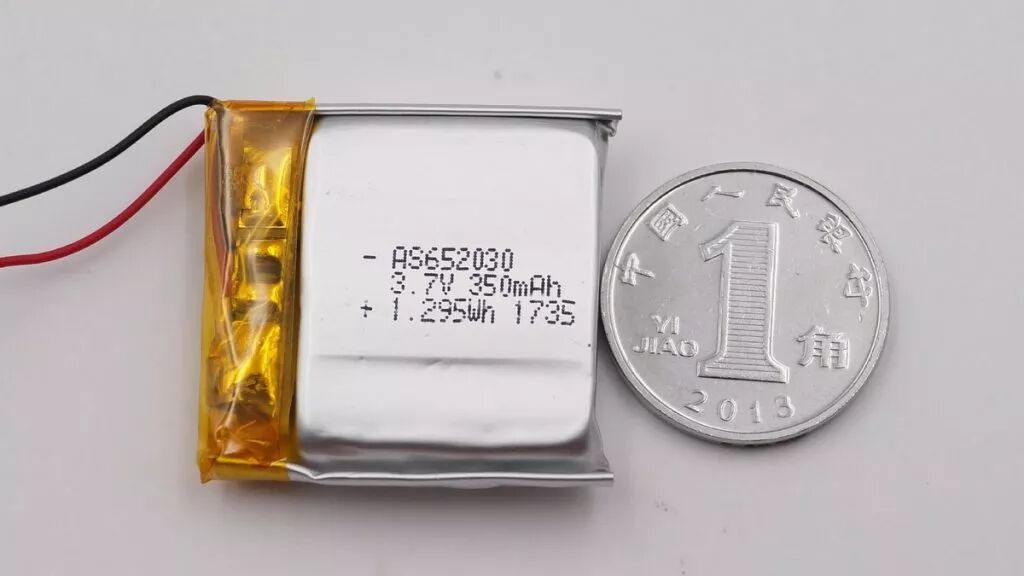

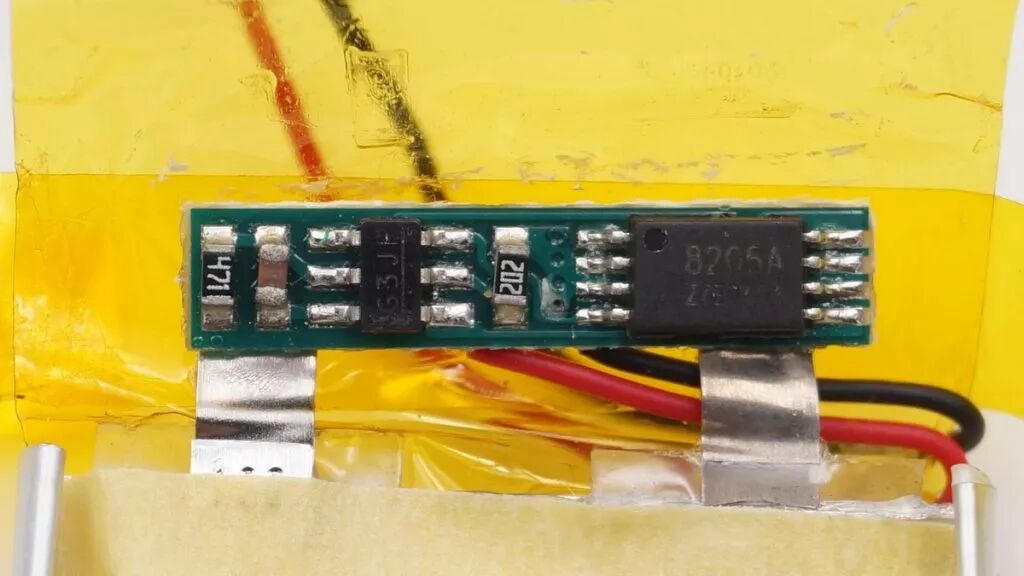

锂聚合物电池，型号AS652030，容量350mAh。
锂聚合物电池，型号AS652030，容量350mAh。

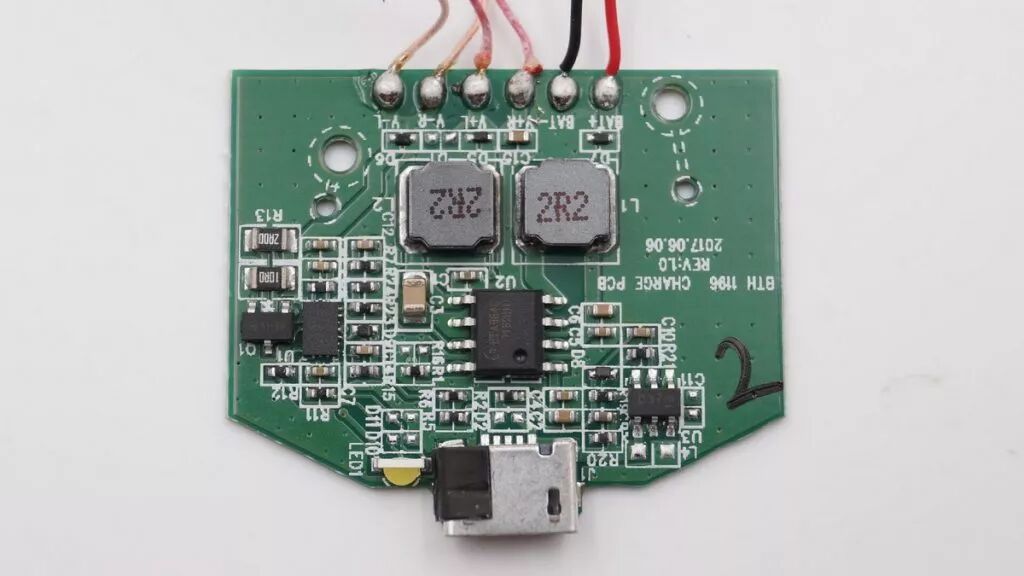

充电盒主板特写，从图片可见采用了双电感设计，做工非常讲究。

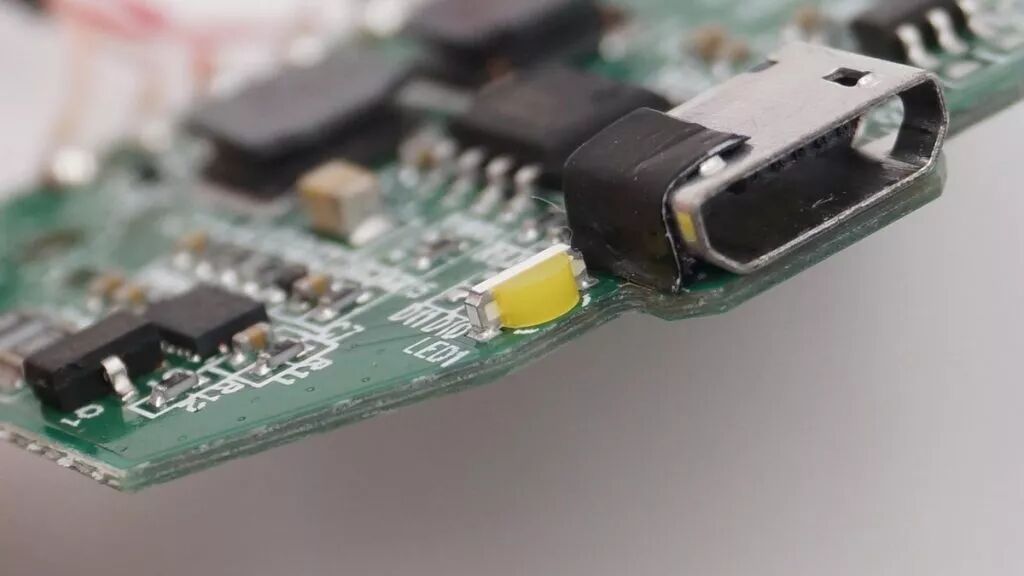

充电LED指示灯。
Micro USB插座不吸磁。
稳压电路。

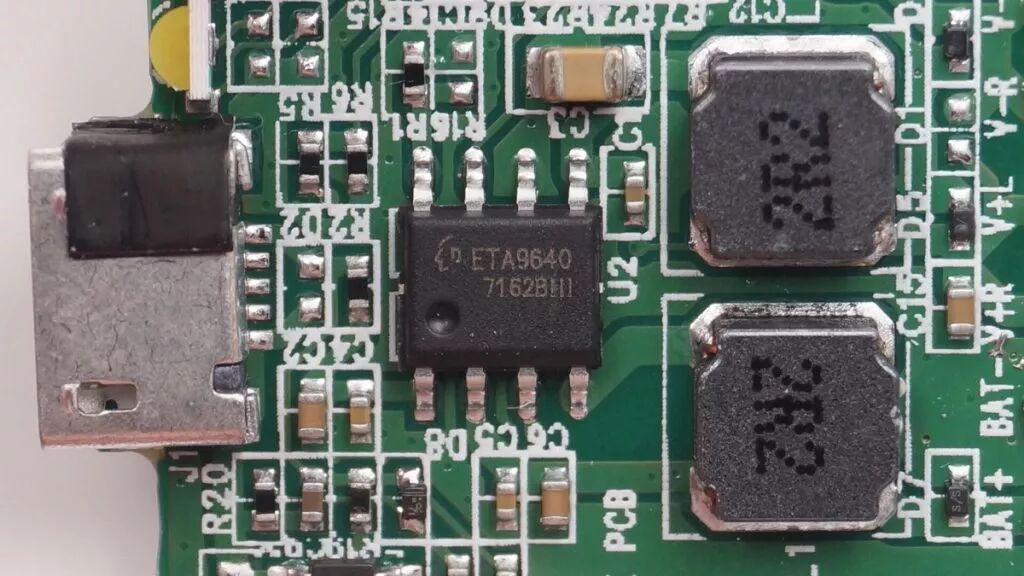

钰泰ETA9640线性充电加同步升压方案。
41861 充放电控制IC。
从背盖处拆下耳机，连同按键一起拆下。
可以看见左右耳机的主板在布局方面略有差别。

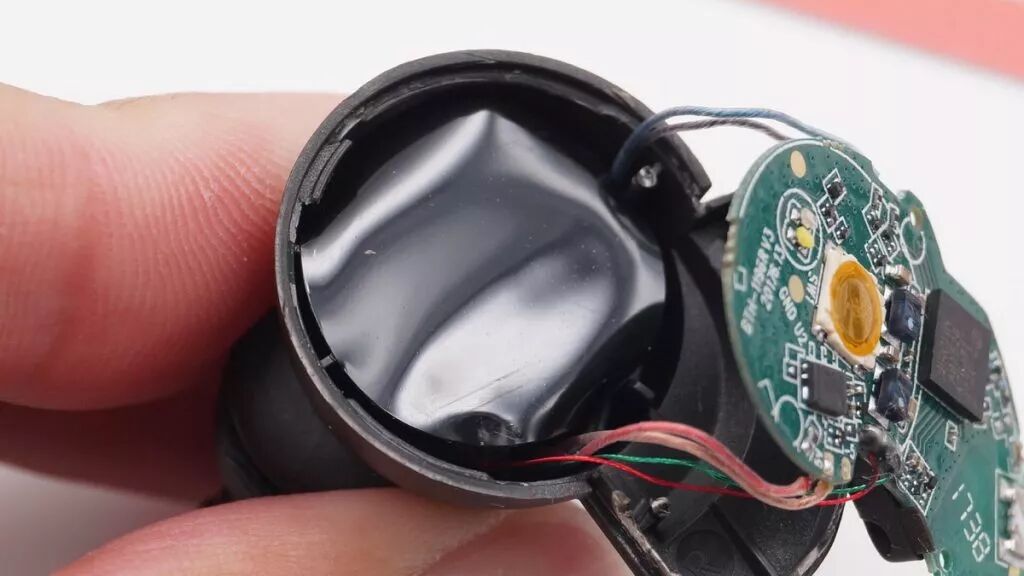

取出主板，据我爱音频网分析电池与主板之间使用黑色的绝缘片做隔离。

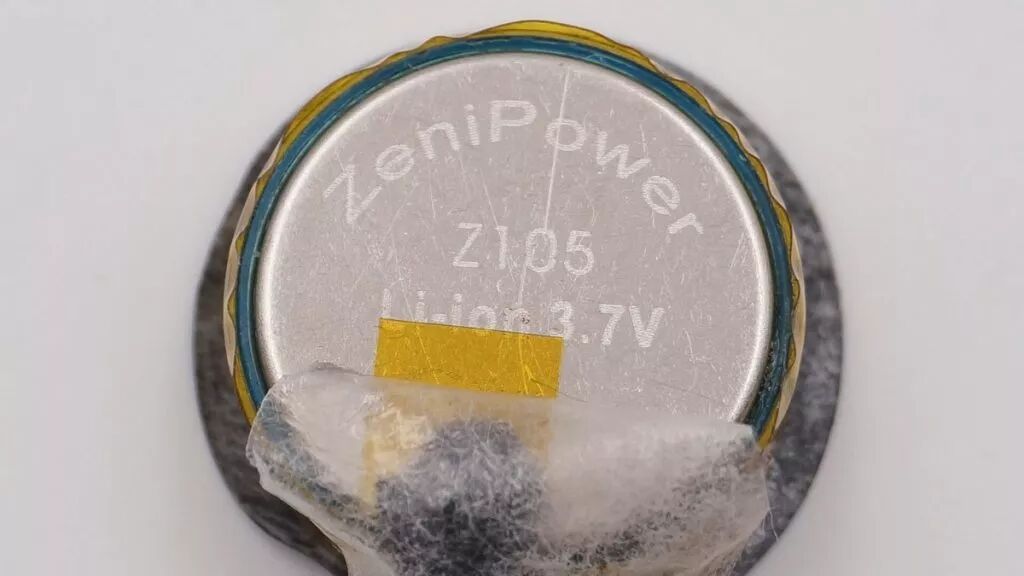

ZeniPower Z105纽扣式锂电池。
我爱音频网使用1角硬币进行大小对比。
耳机主板正面特写。
耳机主板背面特写。

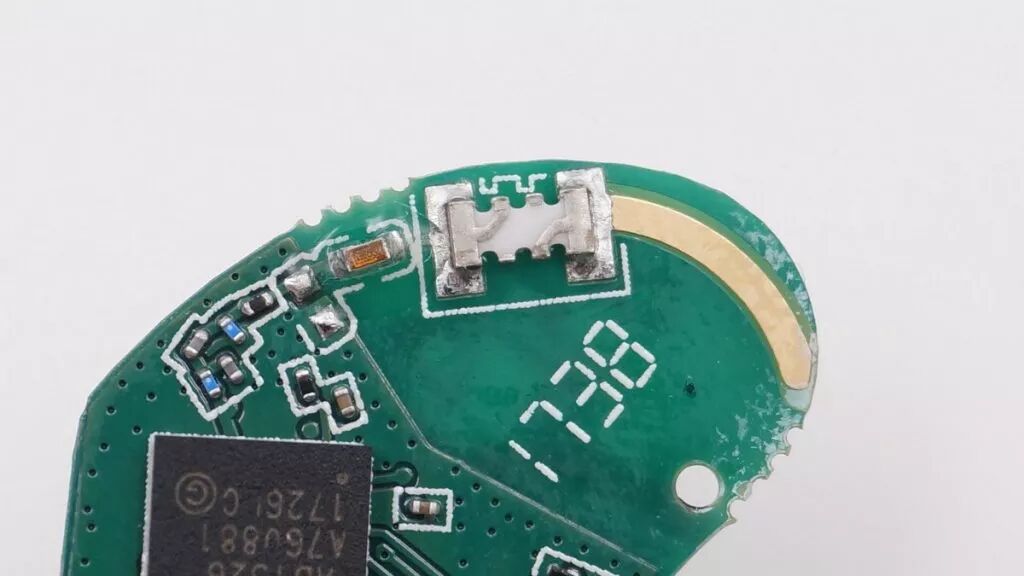

板载蓝牙天线。

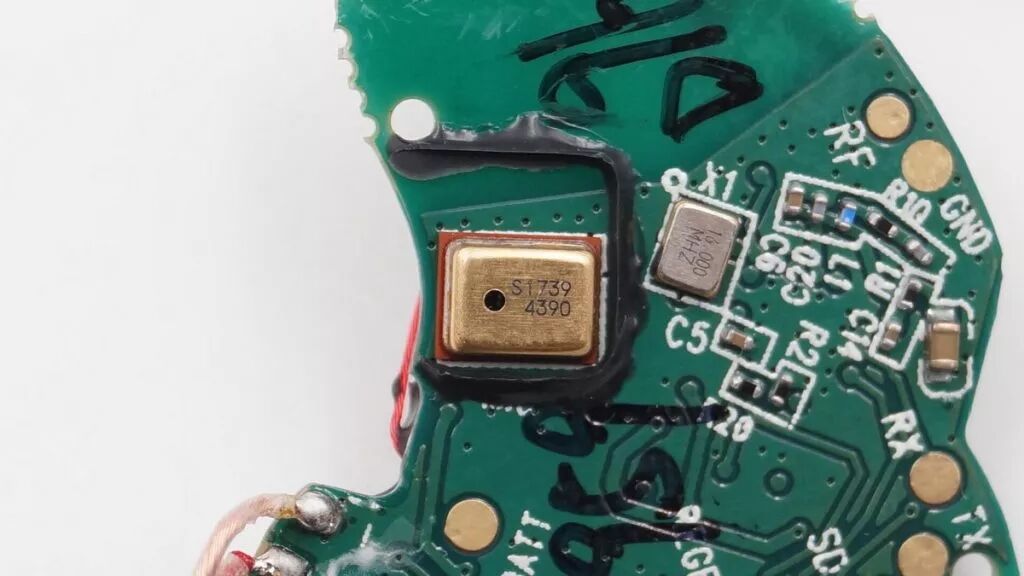

楼氏MEMS贴片硅麦。楼氏硅麦在天猫精灵方糖智能音箱、小米AI智能音箱等知名智能音频产品上也有大规模应用。据悉楼氏是硅麦的发明者，也是苹果的供应商。

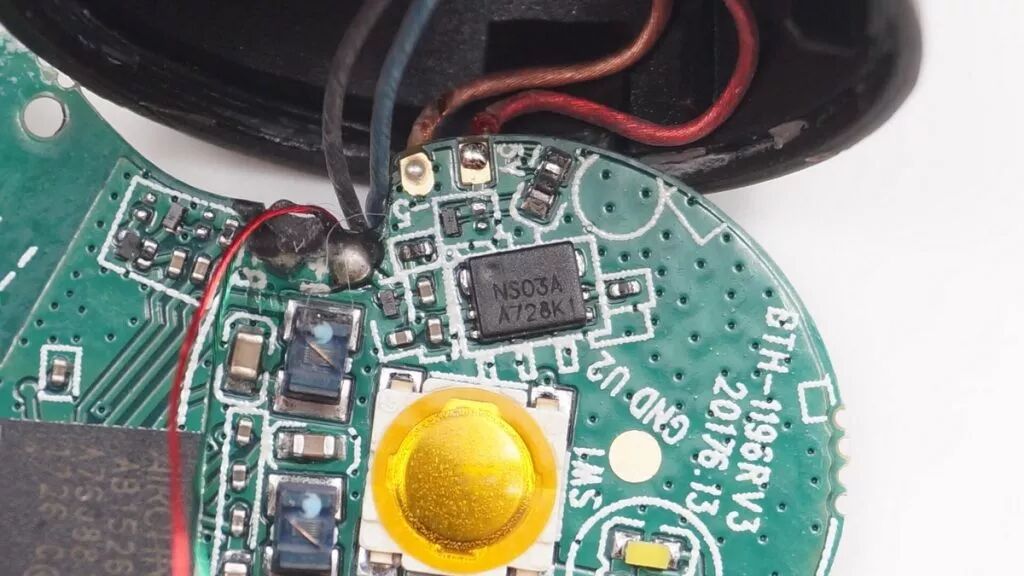

NS03A超小封装电池保护IC。

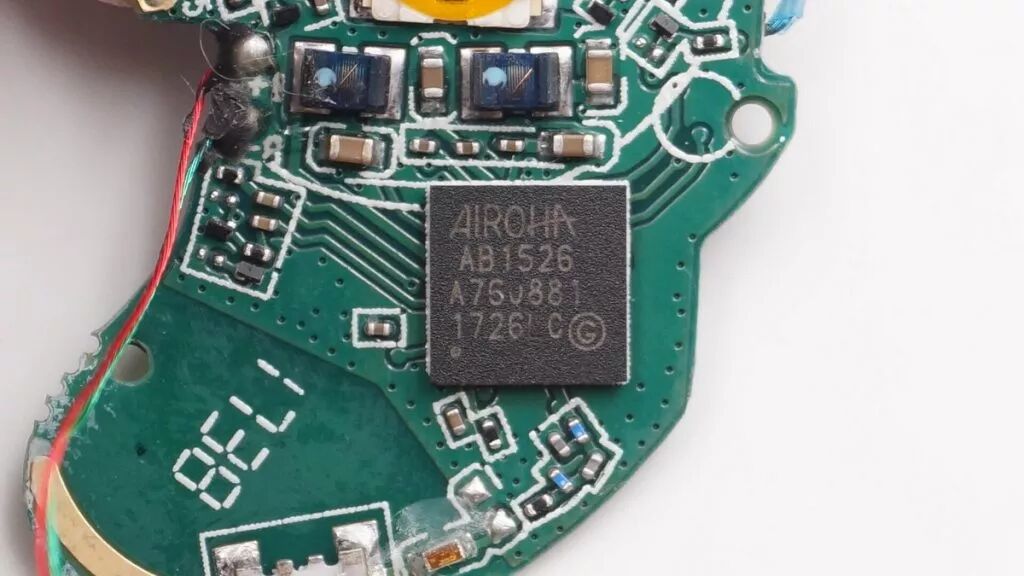

据我爱音频网拆解分析，这款PHILIPS 飞利浦SHB2426 使用络达 AB1526 单芯片解决方案，内部集成了SPI内存，支持蓝牙4.2双模认证。通过我爱音频网拆解发现ZOLO Liberty+ 、先锋SEC-E221BT等知名厂商都选用了这颗芯片。

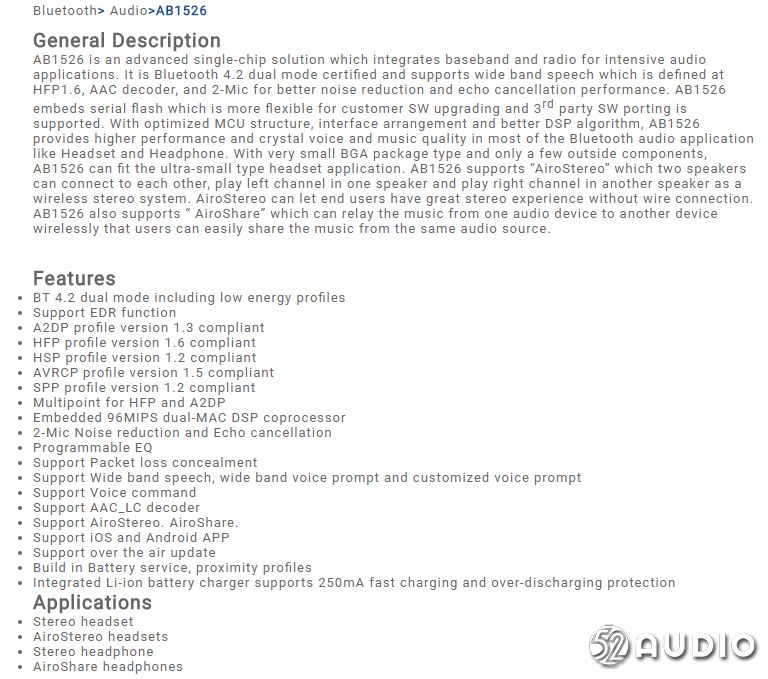

络达 AB1526 详细信息。

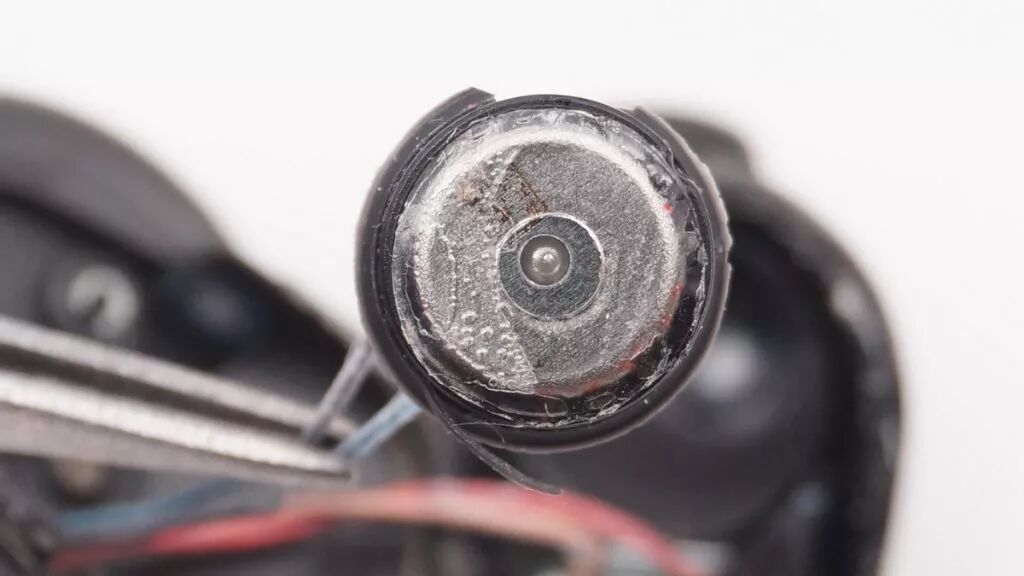

经过我爱音频网拆解，动圈扬声器部分为独立的一个模块，与电池和主板隔离在不同腔体内。

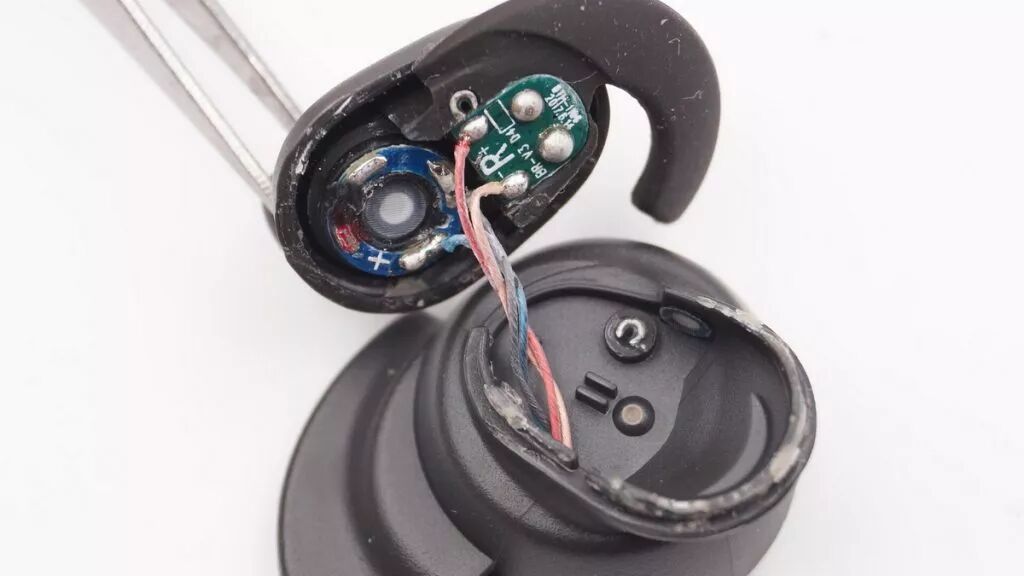

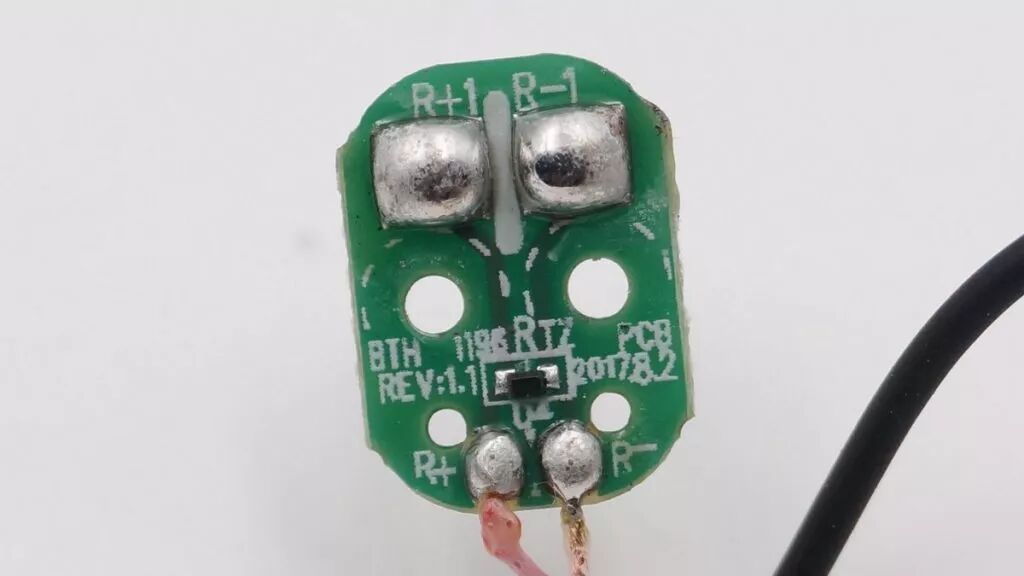

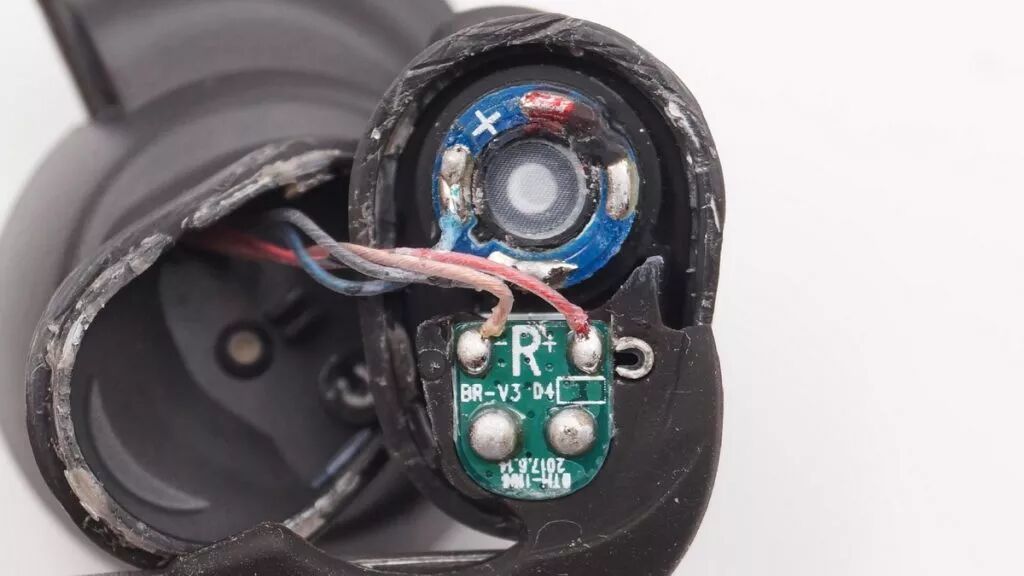

动圈扬声器和充电接收板特写。
动圈扬声器的盆架。

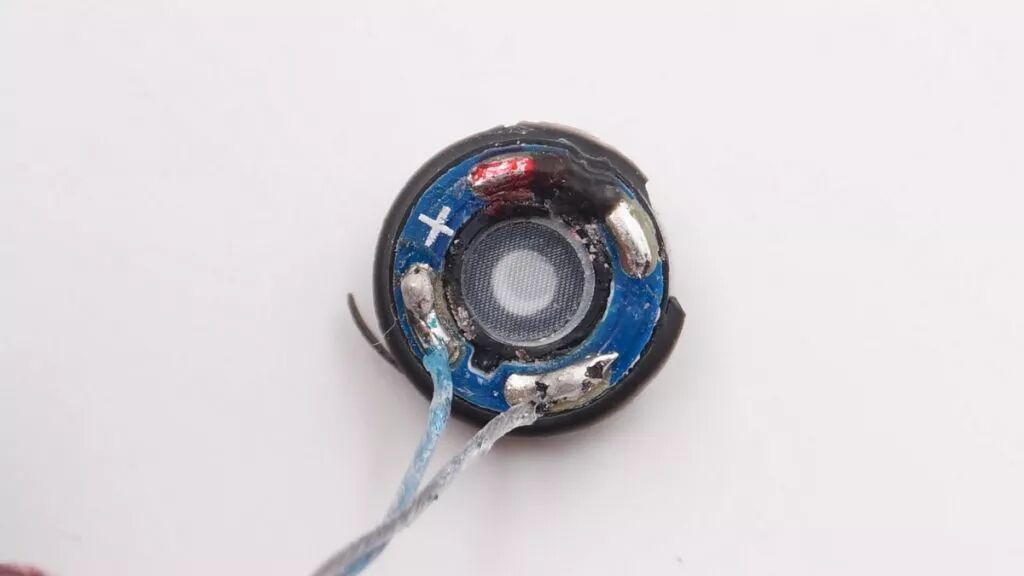

动圈扬声器端子焊点饱满。

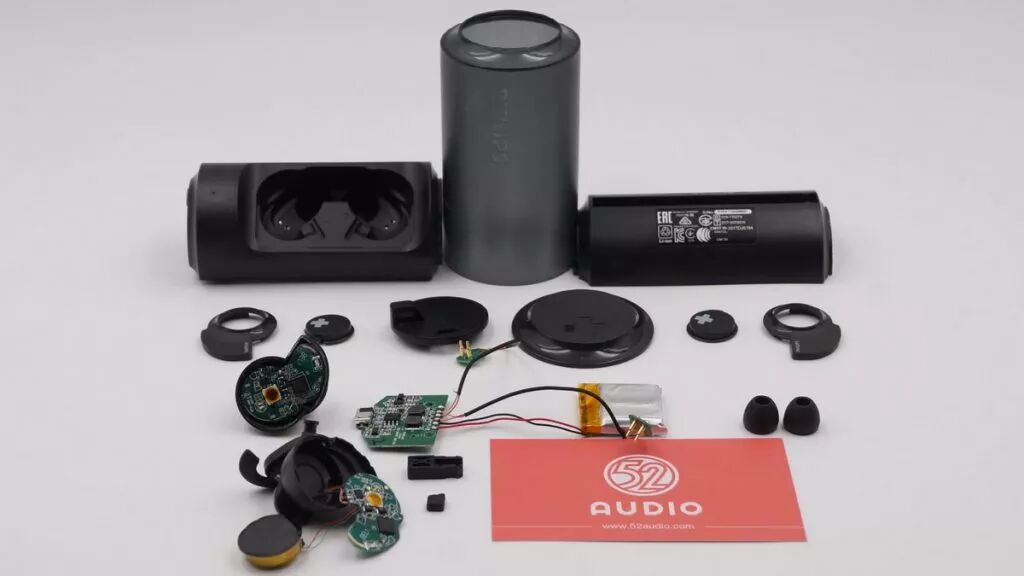

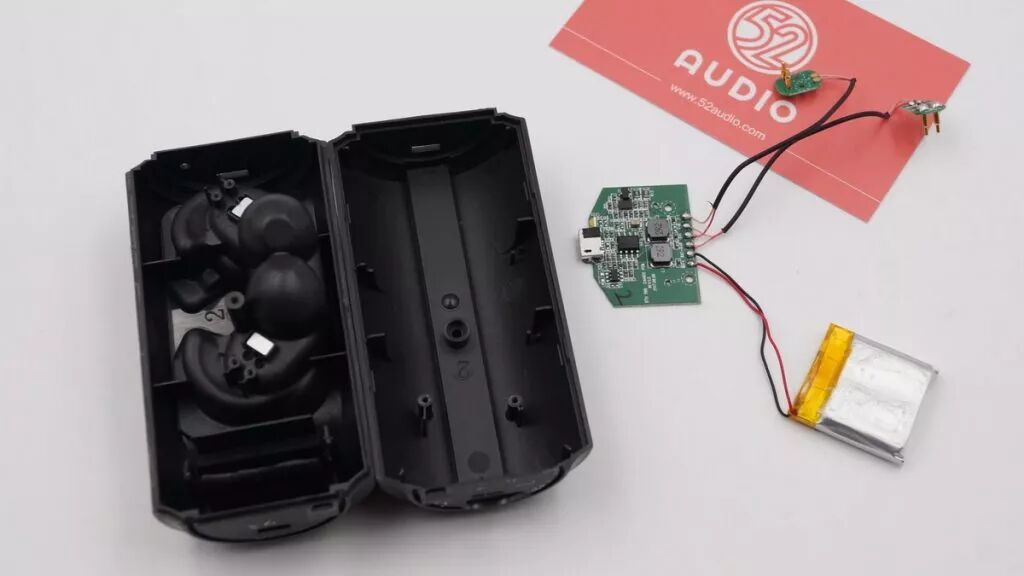

拆解全家福。
三、我爱音频网拆解总结：
1、PHILIPS飞利浦SHB4385扬声器部分采用独立腔体，减少干扰；
2、采用Airoha络达 AB1526单芯片TWS真无线蓝牙音频解决方案，性价比高，高性能低功耗；
3、采用了纽扣式锂电池，能够在较小体积内带来更大的电池容量，使用上也更安全。
小伙伴们对这款产品有什么看法都可以进行留言，我们会将优质的观点加精上墙，经常出现在留言板的小伙伴将优先获得各种福利哟😉
摄影：sceips8
编辑：Kotori、elevens
