----- 我爱音频网拆解报告 第67篇 -----
我爱音频网小编前后共体验了数十款TWS真无线耳机，然后发现居然基本上都是蓝牙4.2版本，也没有APTX，价格还基本上都居高不下。今天小编拿到的这款Sabbat魔宴X12 Pro耳机，支持蓝牙5.0，使用了瑞昱的TWS真无线蓝牙耳机方案，并且性价比非常高。以前经常与电脑配件打交道的小编清楚，Realtek瑞昱是声卡大厂，基本上主板上的集成声卡都是用瑞昱的。接下来我爱音频网将通过拆解，看看这款耳机用的是Realtek瑞昱的哪款芯片。
一、Sabbat魔宴X12 Pro开箱

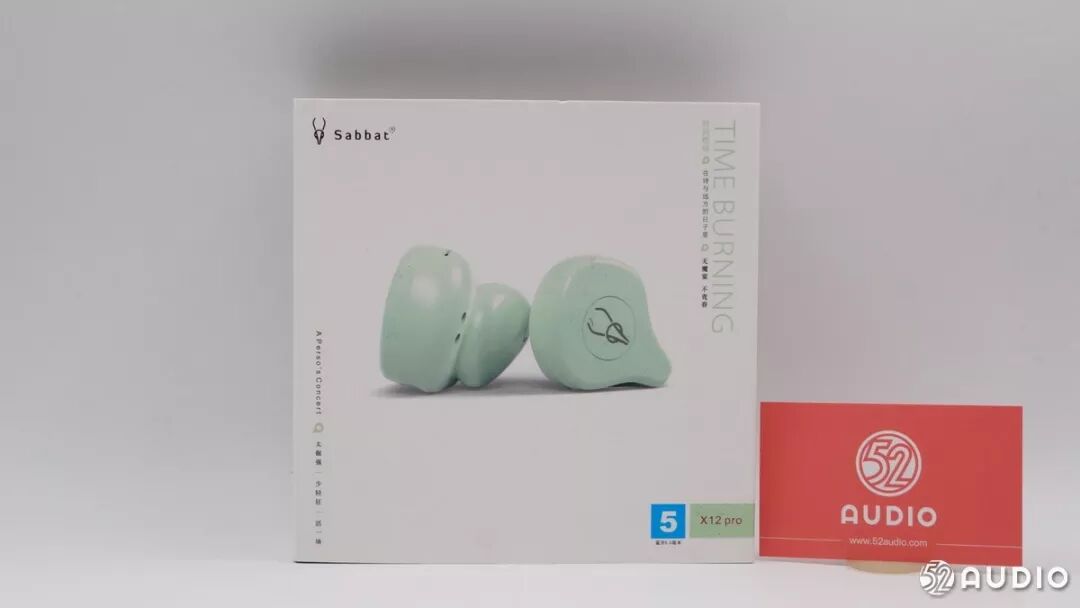

Sabbat魔宴X12 Pro这款是绿色版本，包装右下角明显地标注着“蓝牙5.0”，表面这款耳机支持蓝牙5.0版本的连接，型号为X12 pro。

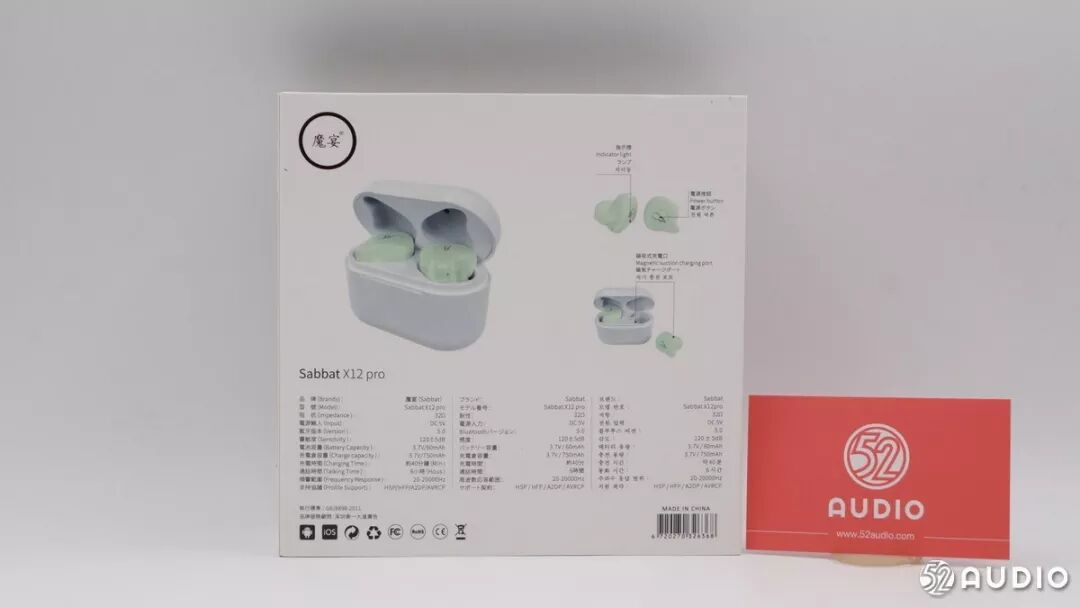

耳机外包装背面。
在X12 pro型号铭牌上还有耳机的色彩效果。

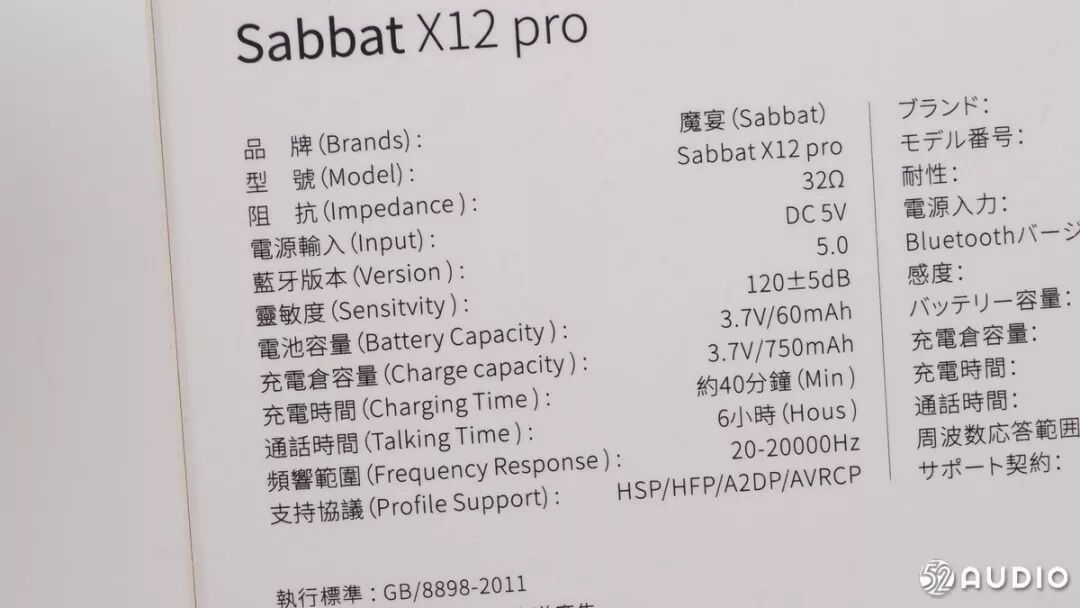

Sabbat X12 Pro，品牌：魔宴（Sabbat），型号：Sabbat X12 pro 阻抗：32Ω 电源输入：DC 5V，灵敏度：120±5dB，耳机电池容量：3.7V/60mAh，充电仓容量：3.7V/750mAh。
出外包装，里面是一个菱格纹理的纸盒，做工精美。Sabbat魔宴的LOGO灵感来源于暗黑破坏神系列游戏中一种叫月亮一族的恶魔——羊人（Goatman），符合摇滚气质。
在包装内侧边的小纸盒中，还有不少的配件，如耳撑、收纳布袋等等。
打开盖子之后，耳机平躺在盒子中，并且在耳机LED灯的对应充电盒盖子的位置有开孔，这样的话合上盖子也能看见耳机是否在充电。

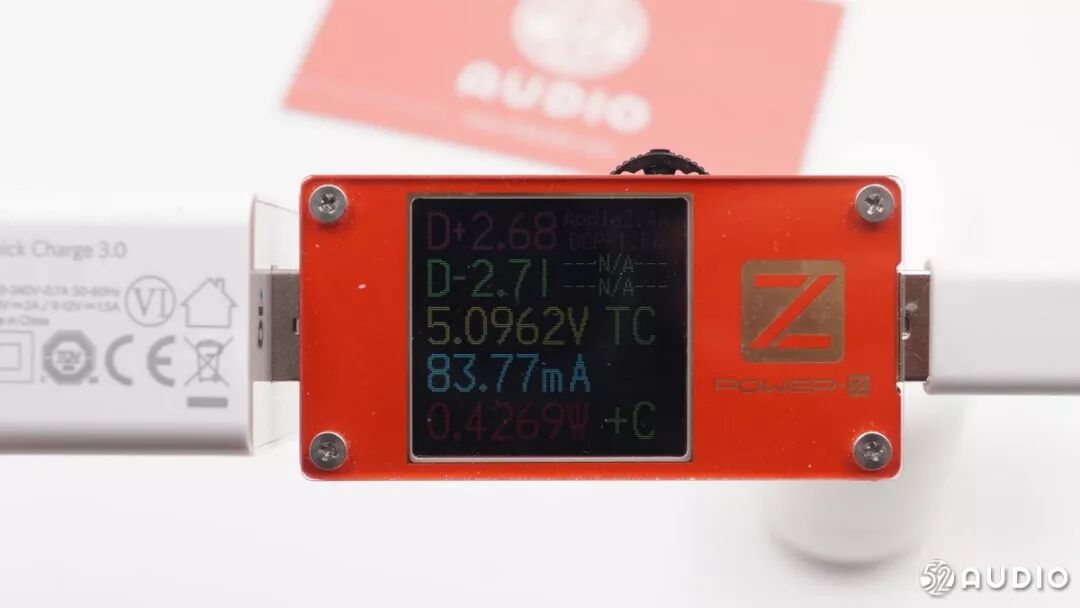

我爱音频网采用ChargerLAB POWER-Z KT001对Sabbat魔宴X12 Pro进行充电测试。这款耳机采用Micro USB接口充电，可用普通的支持5V输出的手机充电器对它进行充电。

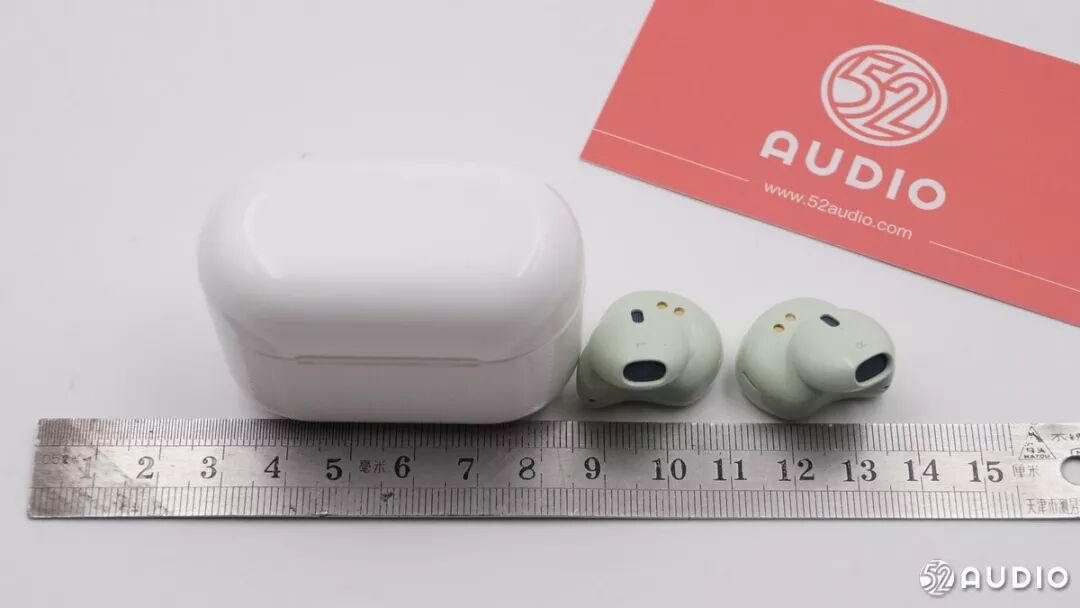

我爱音频网进行简单尺寸测量，耳机充电盒大约长5.6cm，单只耳机大约长2.3cm。

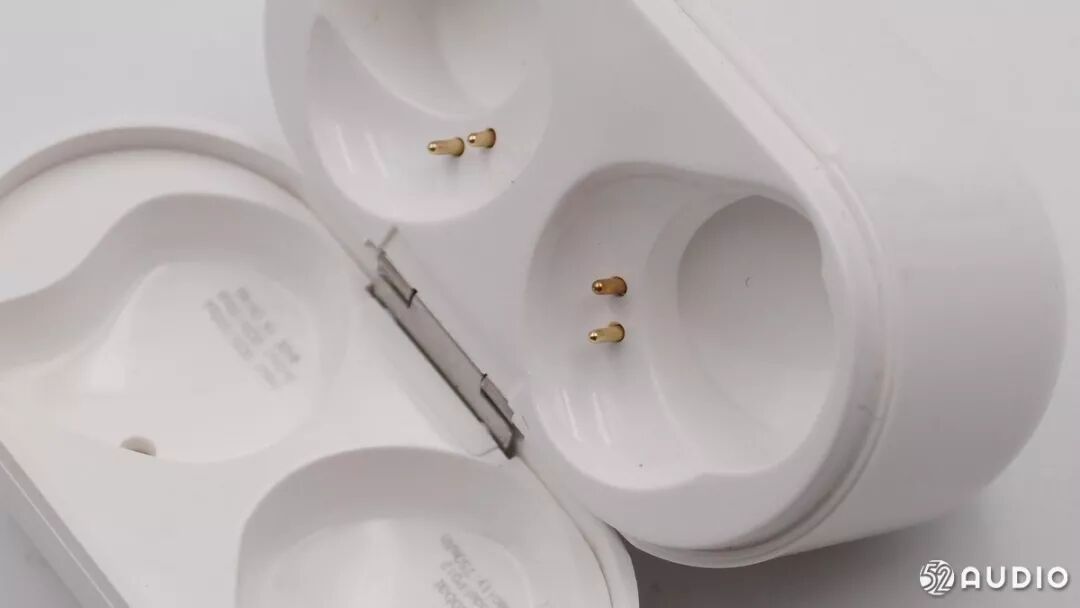

充电盒采用2pin触点给耳机充电。

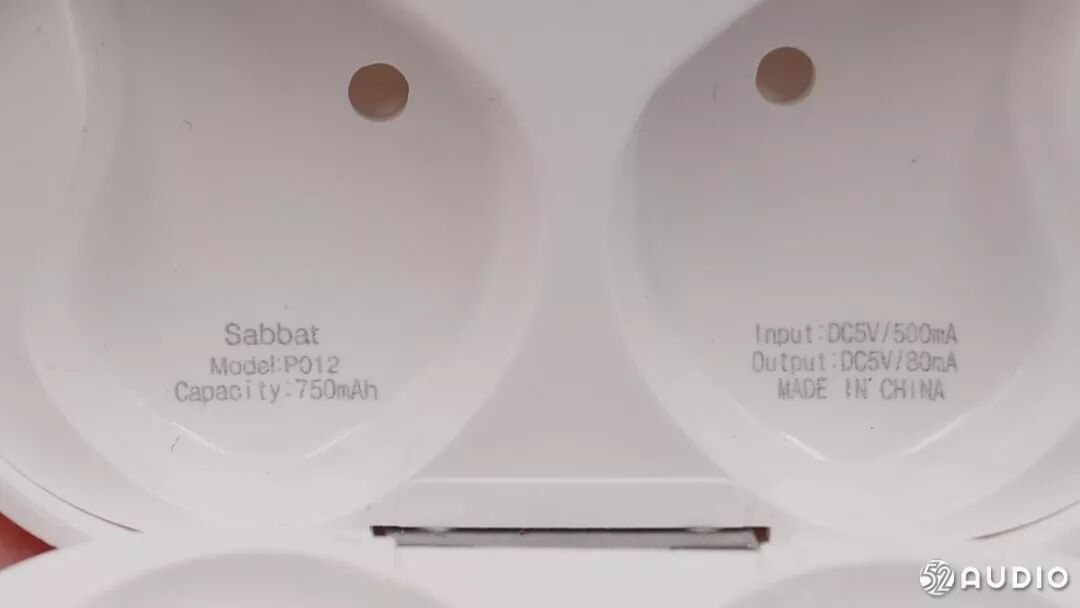

耳机充电盒上盖的内侧有产品的详细信息，Sabbat，耳机充电盒型号P012，容量750mAh，输入：DC5V 500mA，输出：DC5V 80mA。
二、Sabbat魔宴X12 Pro拆解

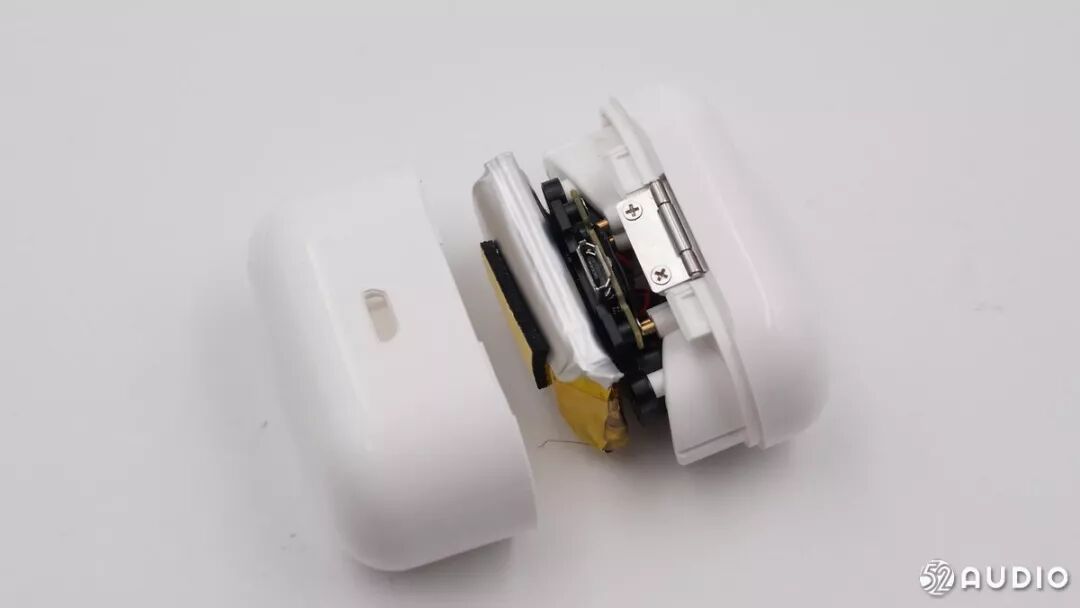

拆开充电盒底盖，里面的部件用胶黏合在一起。
盖子的合页采用螺丝固定。
电池和主板之间有一层塑料板保护，电池用胶固定在塑料板上。

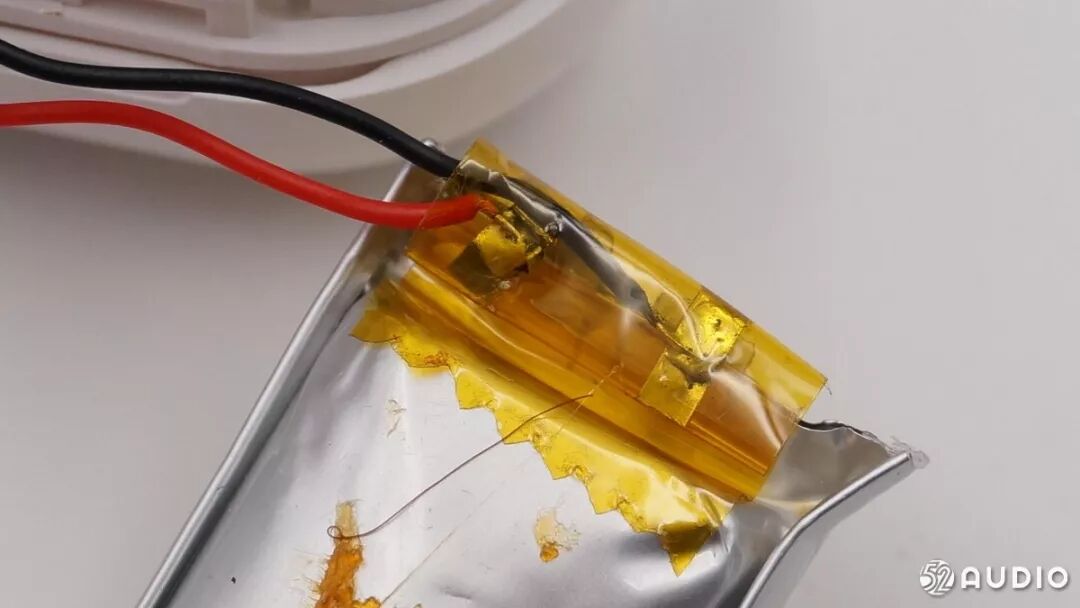

电池焊点特写。

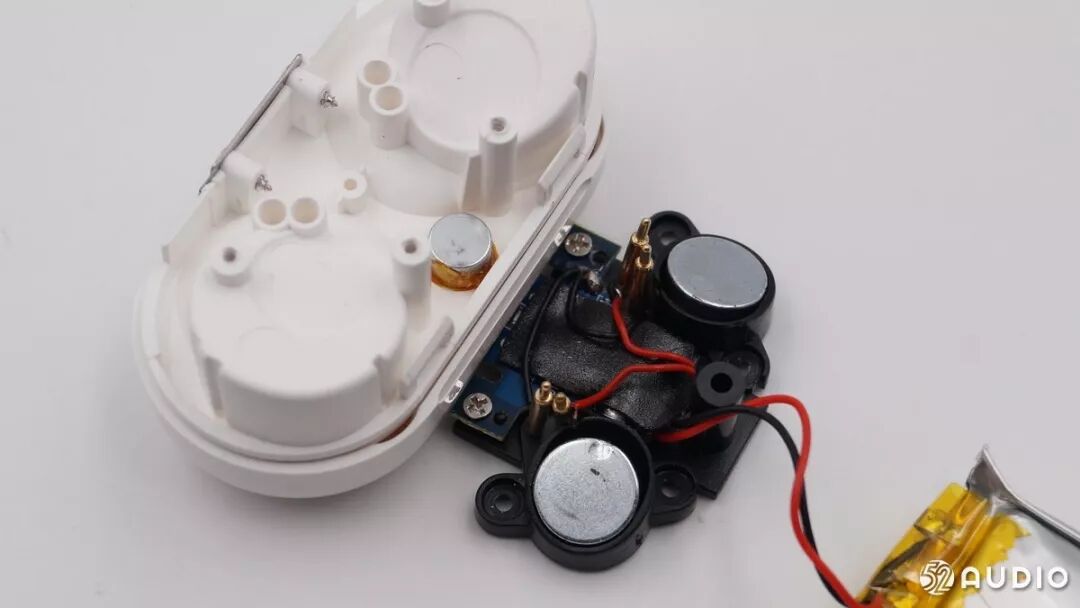

采用磁铁来辅助耳机定位以及磁吸盖子。

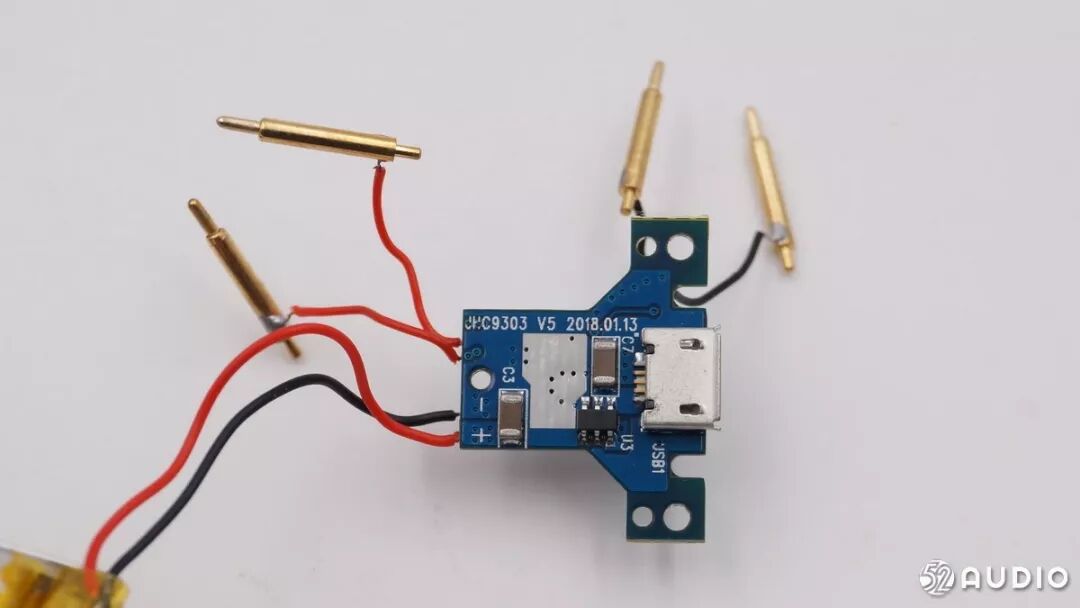

耳机充电盒的主板背面特写。

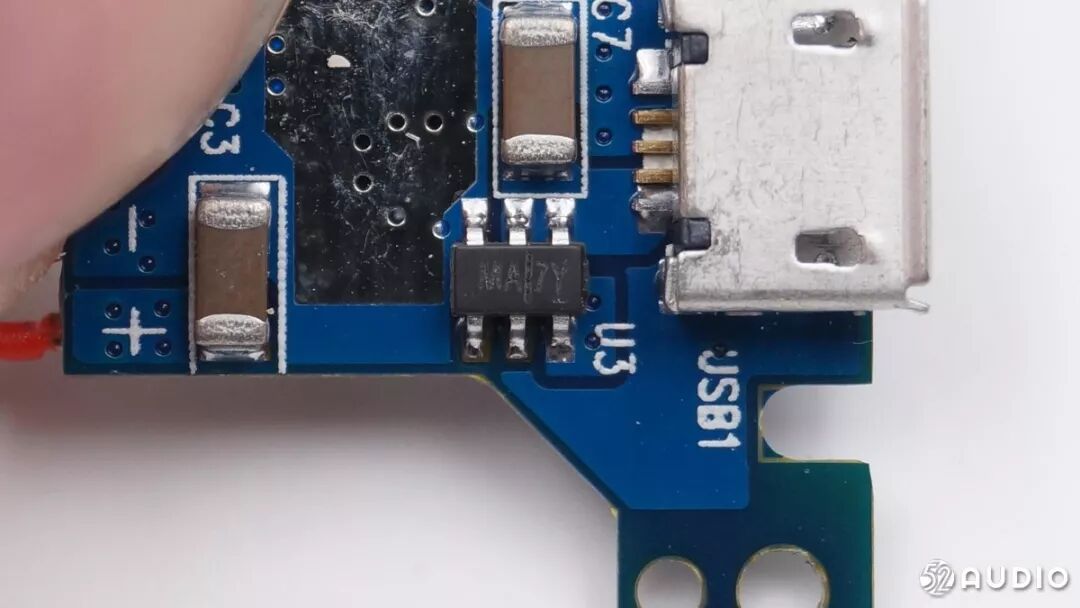

MA7Y看起来是一颗限流开关。
钰泰ETA9640线性充电加同步升压方案。

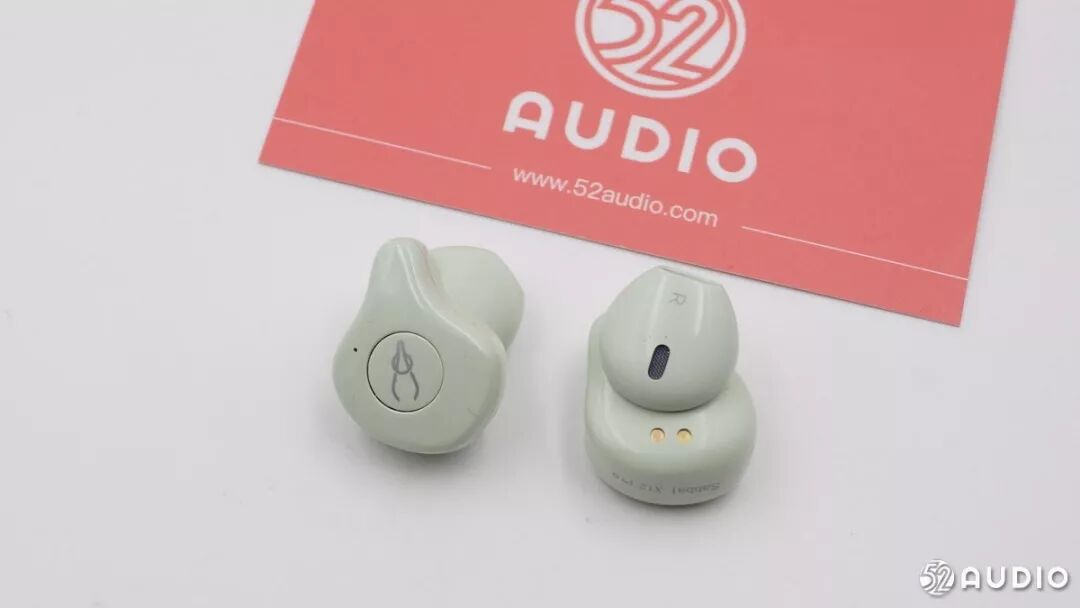

耳机采用半入耳式设计，在耳机的正面和侧面各有一个导音孔，并采用滤网保护。

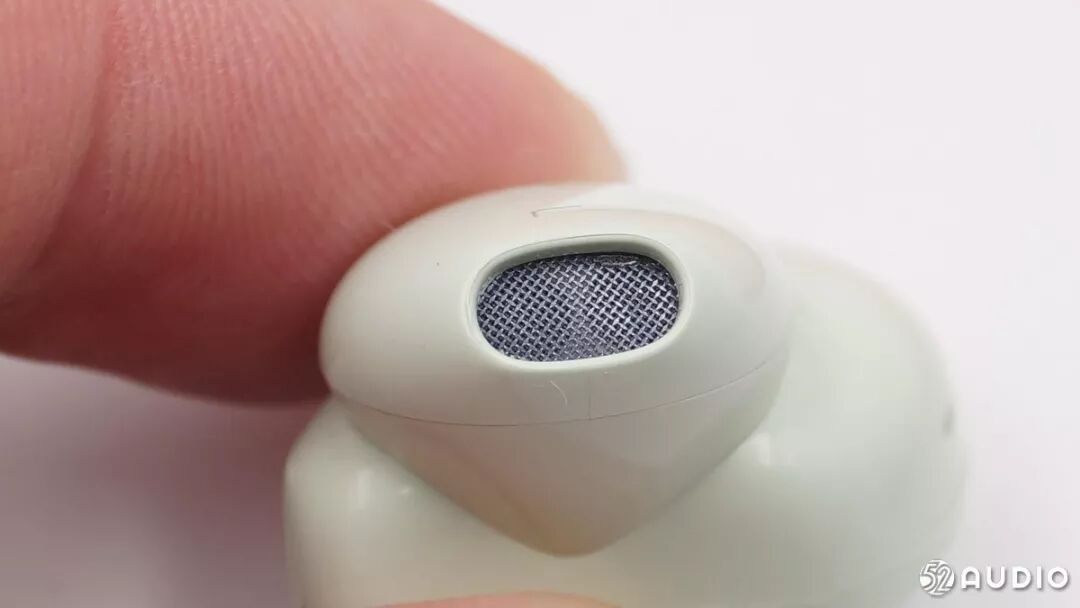

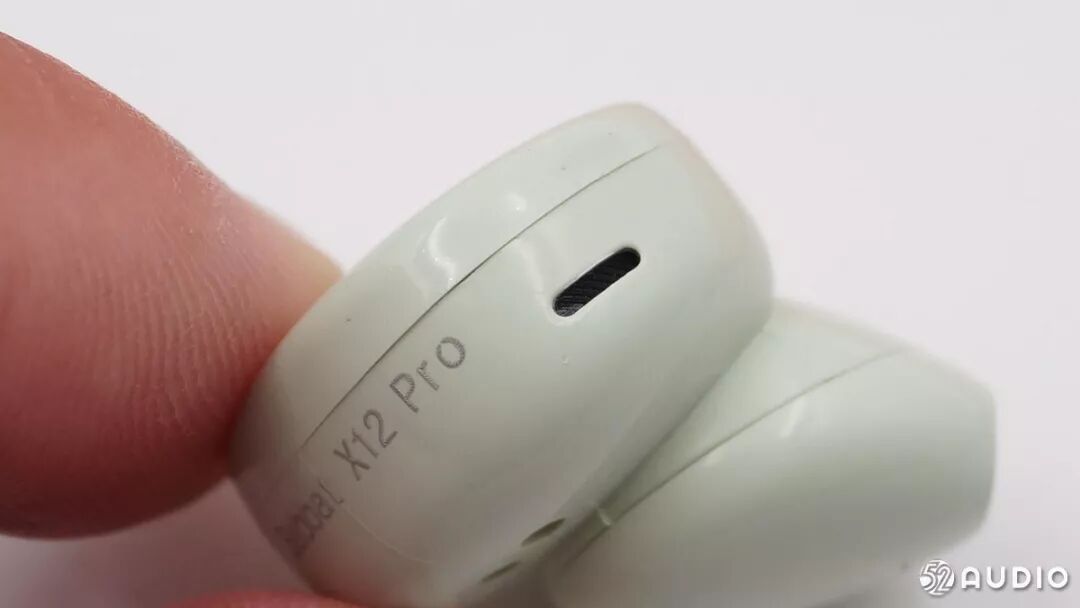

侧边的滤网特写。
耳机泄压孔特写。
耳机麦克风孔特写。

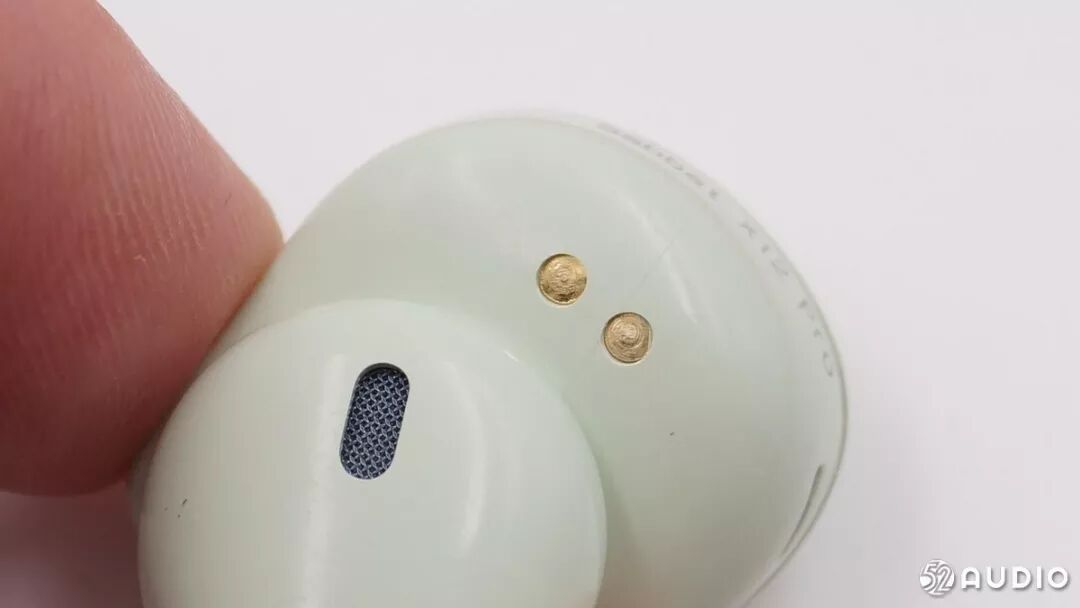

正面导音孔和充电触点特写。

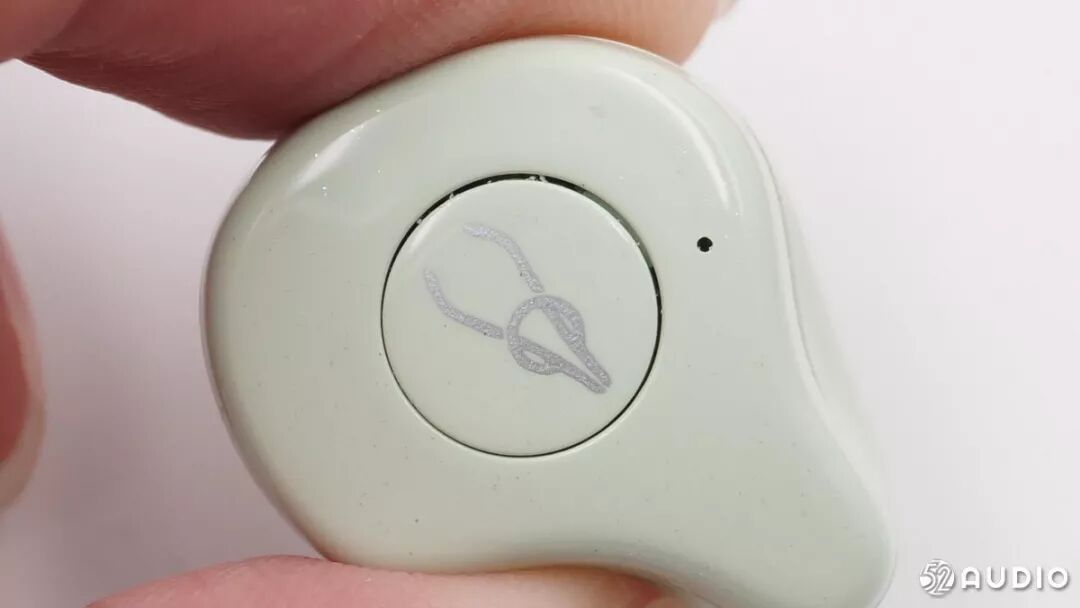

按键上有一个Sabbat魔宴的LOGO。

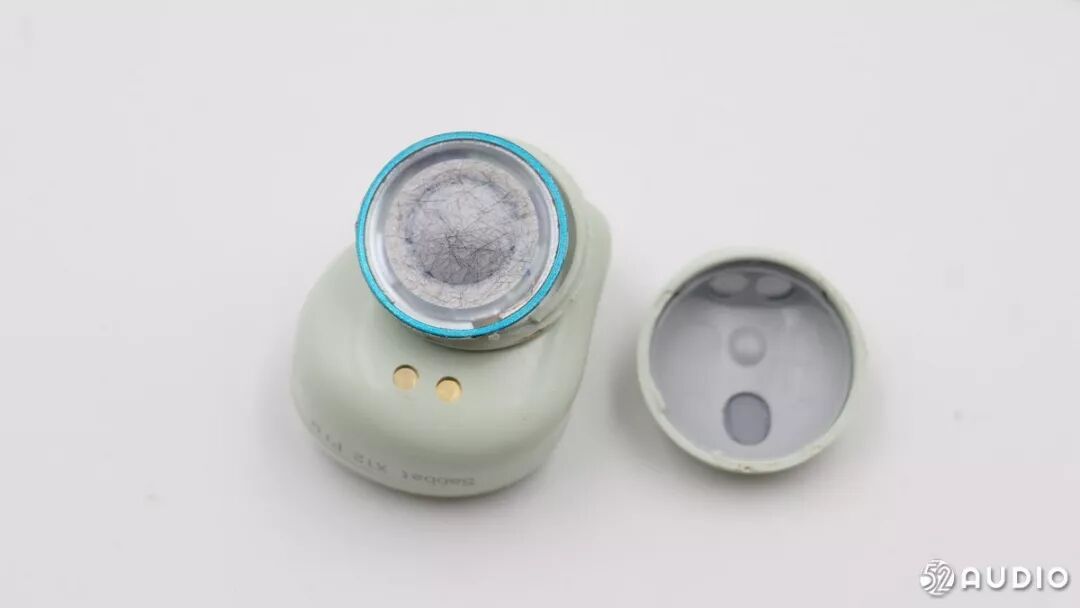

拆开耳机面盖，可以看到一个大动圈扬声器。
扬声器采用羊毛纸盆，是个动圈式扬声器，和EarPods的单元非常像。这种材质的纸盆对弱小信号表现较好，适合柔和的音乐。

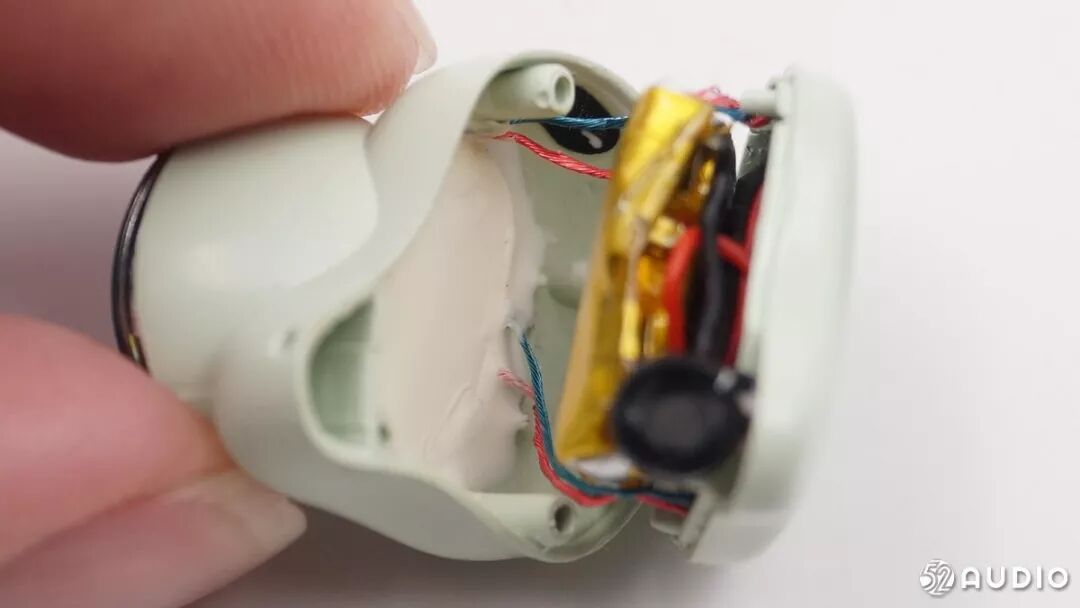

接下来从背盖处打开耳机，可以看到电池和主板，以及连接扬声器的导线。

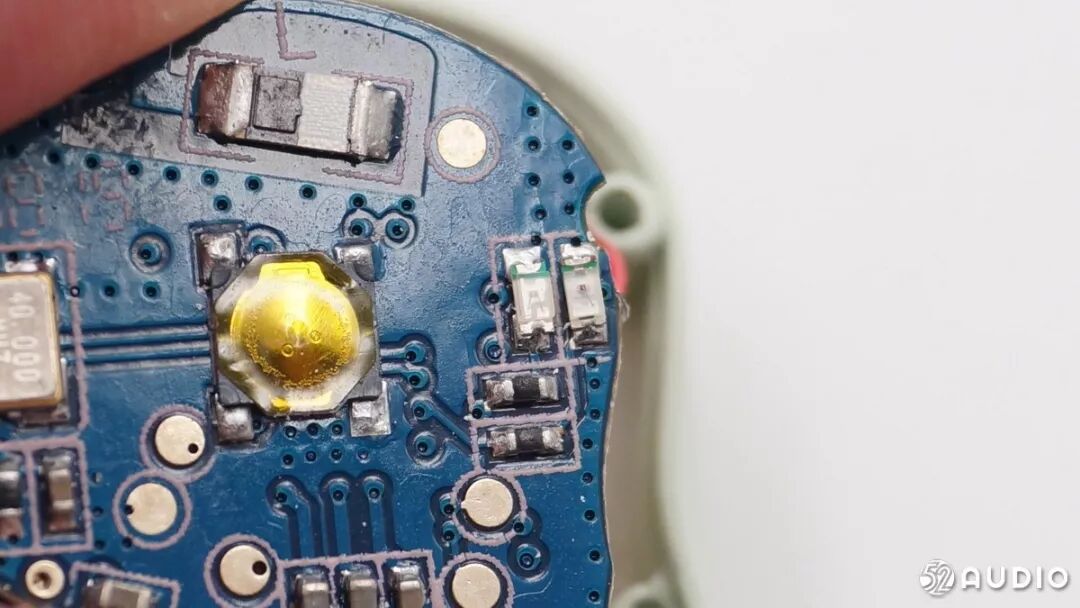

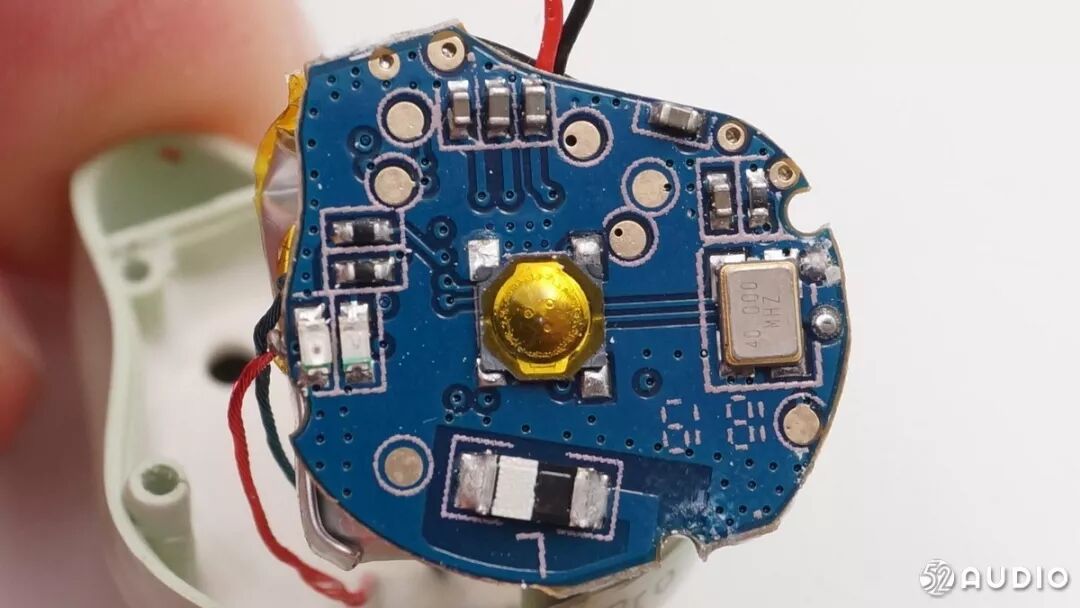

主板背面特写，中间有一颗按键。

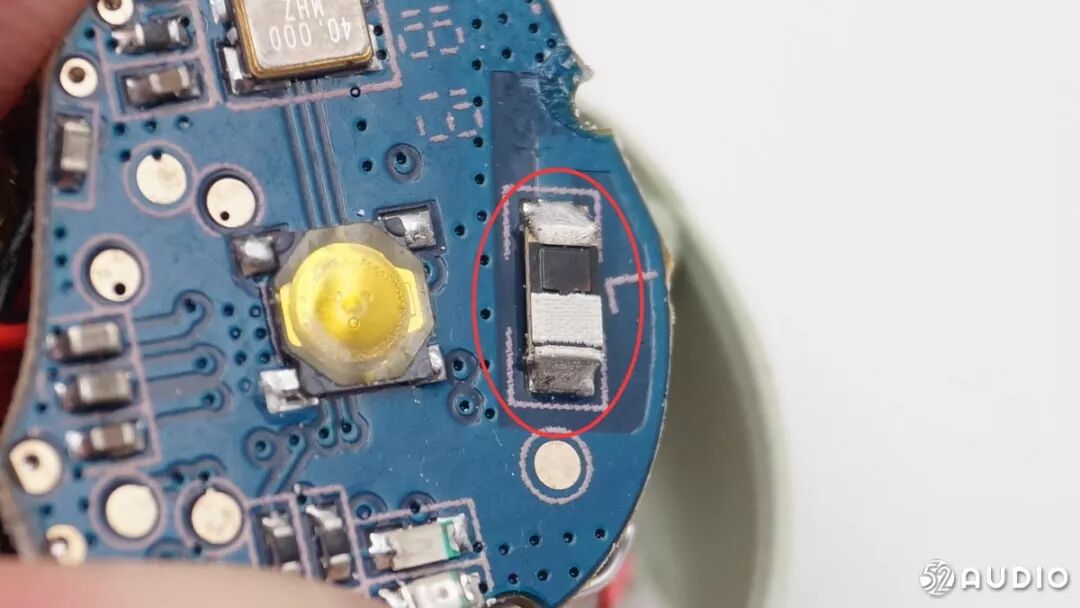

蓝牙天线特写。
两颗LED灯，用于指示耳机状态。
据我爱音频网拆解，Sabbat魔宴X12 Pro采用电容式语音麦克风。

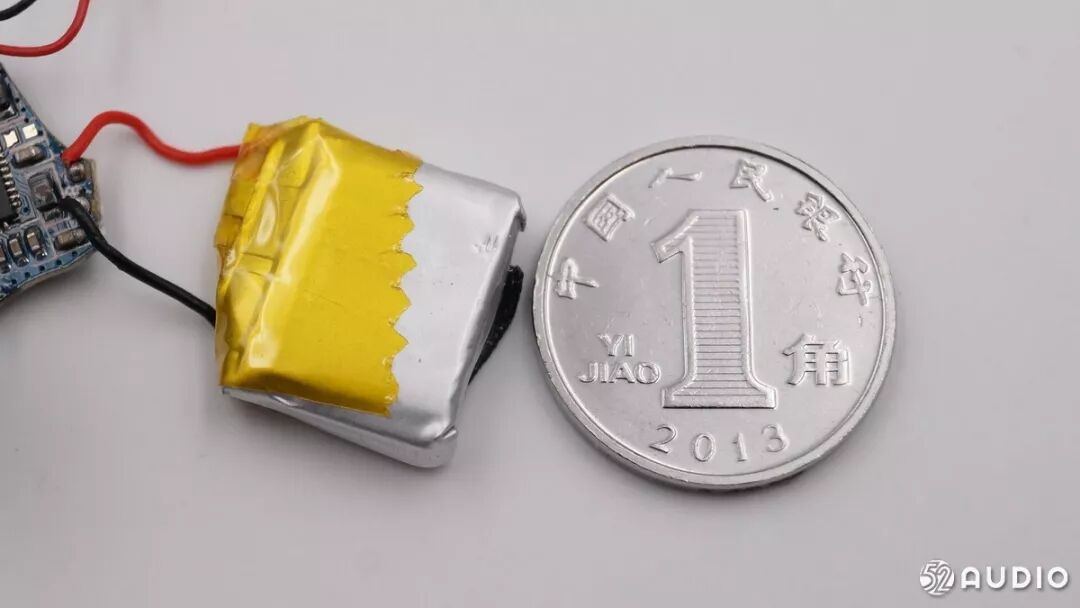

我爱音频网使用1角硬币与电池对比大小。

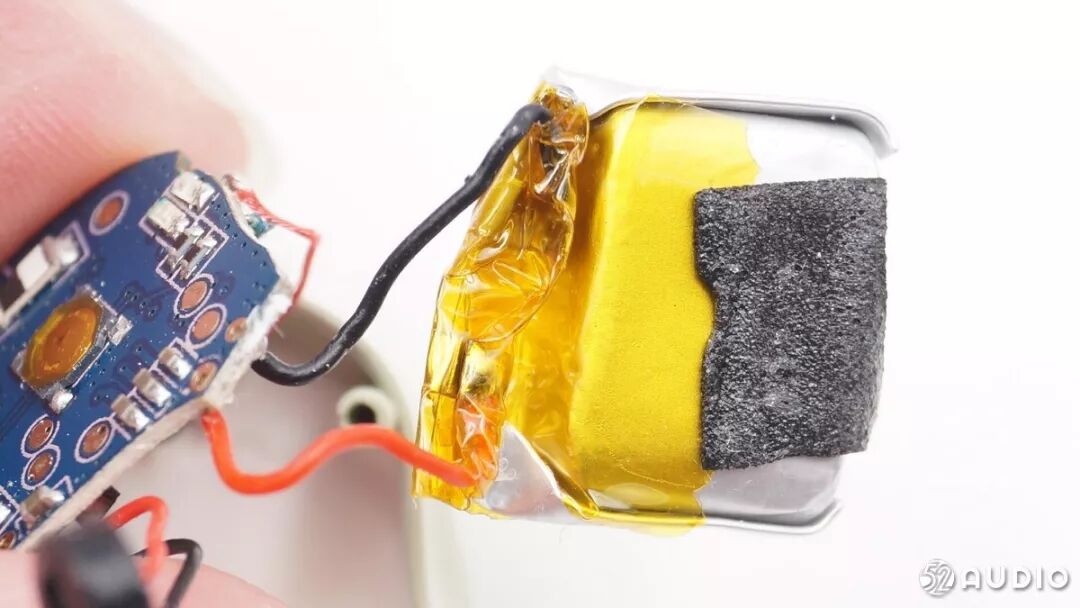

电池上面有一块海绵胶减震保护。

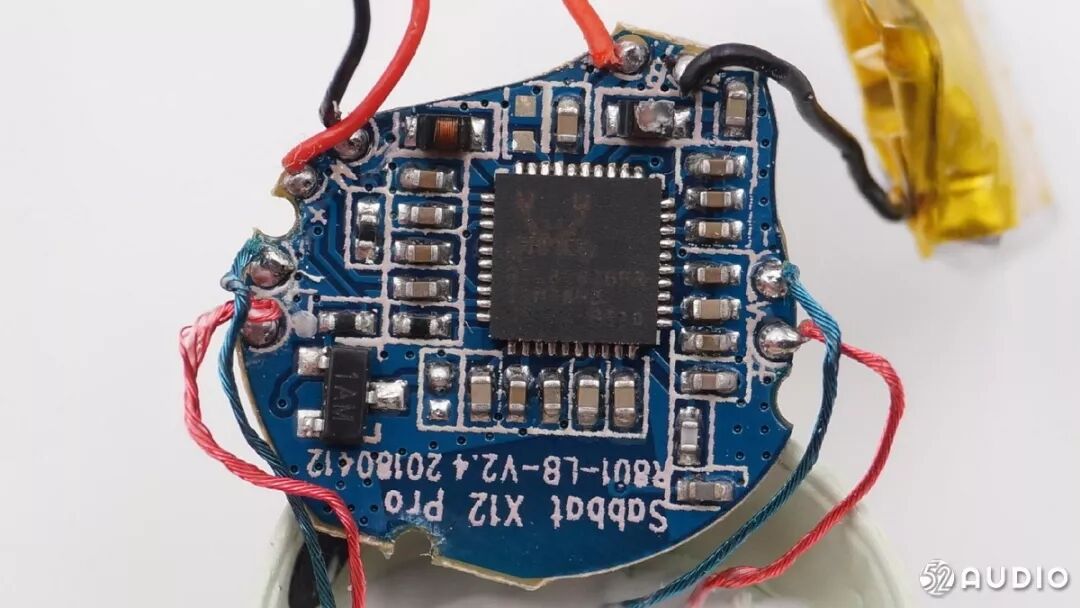

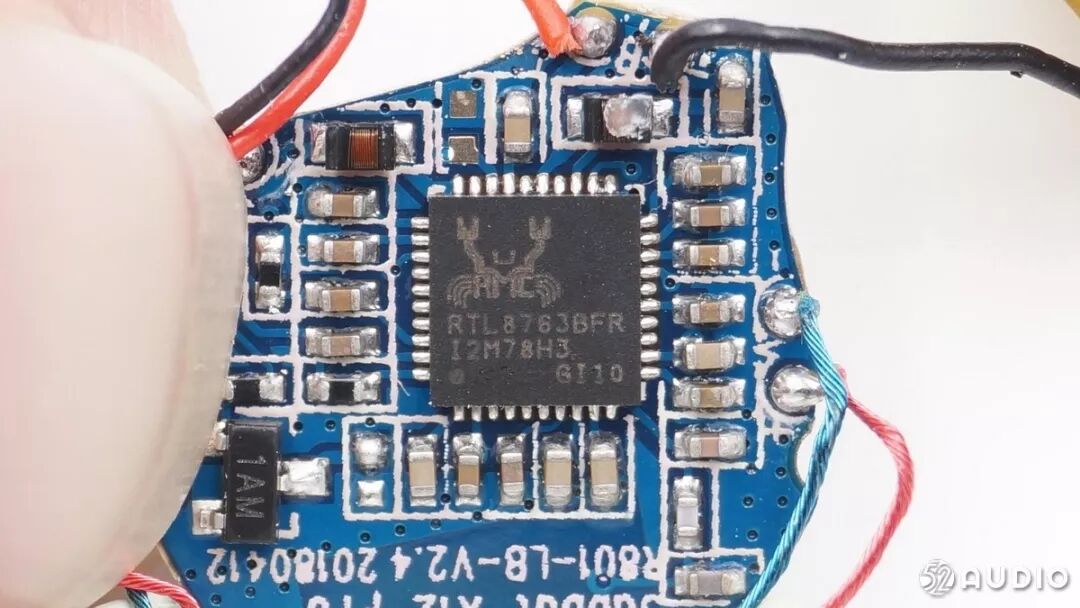

主板正面特写。
据我爱音频网拆解，Sabbat魔宴X12 Pro采用REALTEK瑞昱RTL8763B蓝牙5.0TWS真无线方案，支持蓝牙5.0，支持HFP 1.7、HSP 1.2、A2DP 1.3、AVRDP 1.6、SPP 1.2、PDAP 1.0，具有双耳通话功能。RTL8763B具有32位ARM处理器，24位DSP，运行频率最高160MHz，内置8Mbits Flash内存。它还内置了锂电池充电管理，内置过压、过流、欠压保护等电池防护装置。在扩展性方面，支持三路LED驱动，支持触摸IC控制，支持模拟和数字麦克风输入，并且支持双麦克风。
REALTEK瑞昱RTL8763B详细资料。

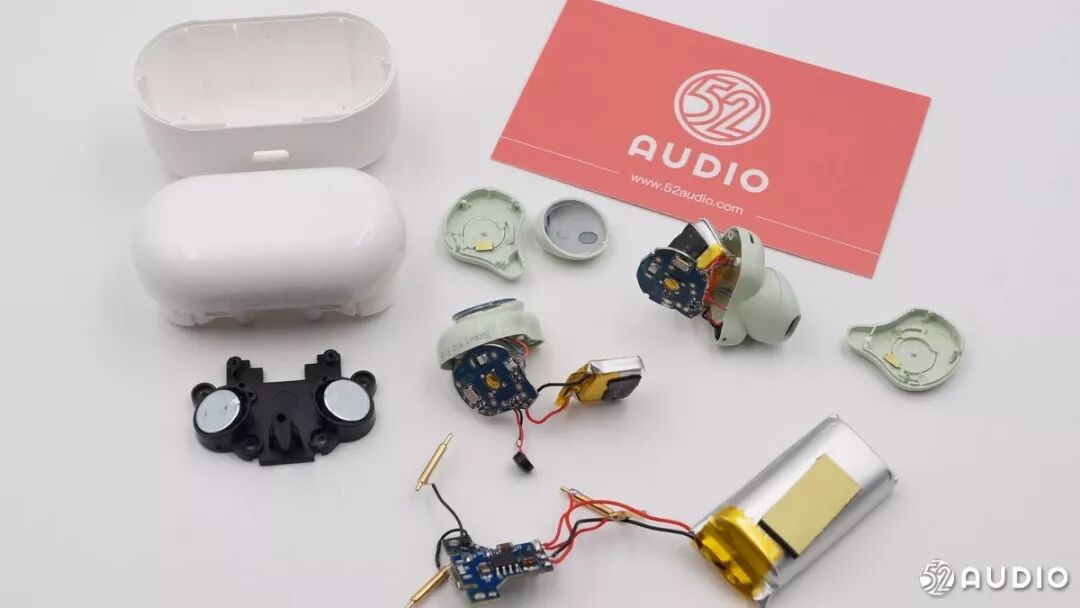

耳机拆解全家福。
三、我爱音频网拆解总结
1、Sabbat魔宴X12 Pro采用REALTEK瑞昱RTL8763B蓝牙5.0TWS真无线方案，在具有支持蓝牙5.0的高性能的基础上集成了电源管理系统和音频处理器，进一步节省耳机主板的空间；
2、采用大尺寸羊毛纸盆的动圈扬声器，可以增强耳机在微小音量方面的表现，更好地展现柔和的音乐的效果；
3、耳机采用多种不同风格的配色方案，增强时尚感。
