----- 我爱音频网拆解报告 第74篇 -----
拆解报告：OPPO 首款TWS真无线蓝牙耳机 O-Free
我爱音频网
发表于
OPPO O-Free是OPPO推出的首款TWS真无线蓝牙耳机，目前已经完美适配自家的Color OS系统，在适配上非常方便。
另外，OPPO O-Free除了接电话和控制音乐播放，还支持随行翻译、唤醒语音助手等。
我爱音频网在拆解之前就获悉它采用了与众不同的主控芯片，这也是目前市面上能够与苹果一决高下的芯片产品。
那么它到底使用了谁家的哪一颗芯片呢？我爱音频网马上通过拆解来向大家揭晓。
OPPO O-Free 上手体验
一、OPPO O-Free TWS真无线蓝牙耳机开箱
包装盒正面是一副不同角度下的O-Free。
包装盒背面，可以看出包装是天地盖设计。

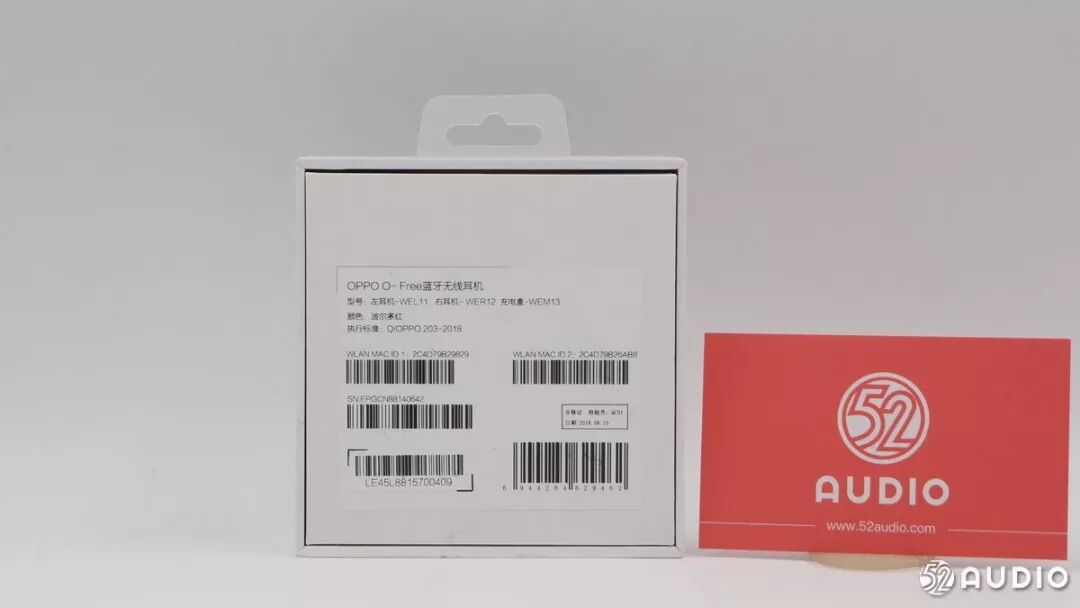

在包装盒背面是产品参数。
包装内含产品本体、USB-C充电线和产品手册等。

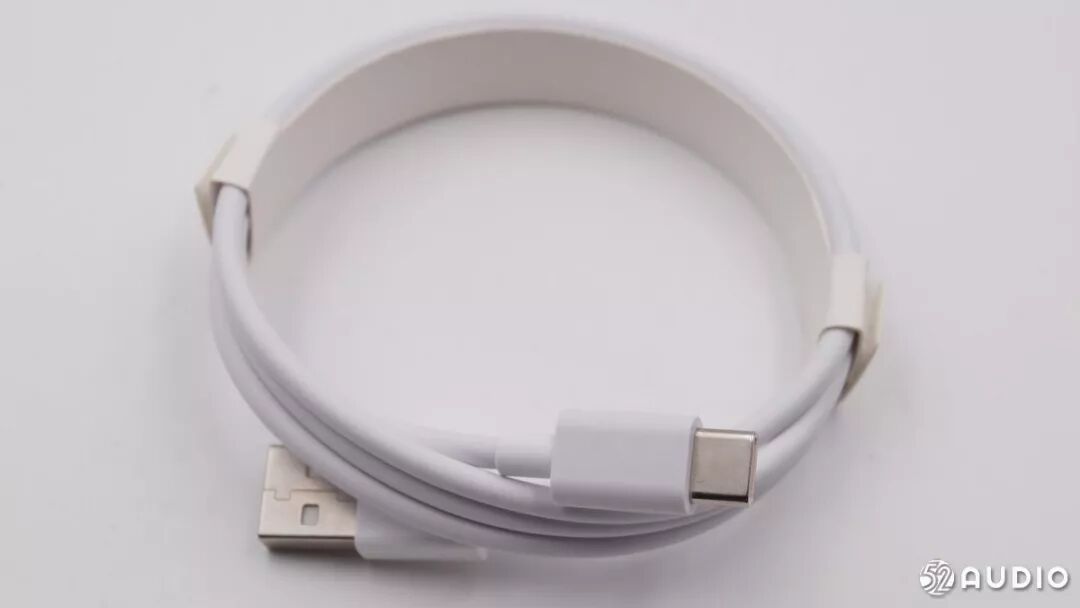

USB-C充电线。

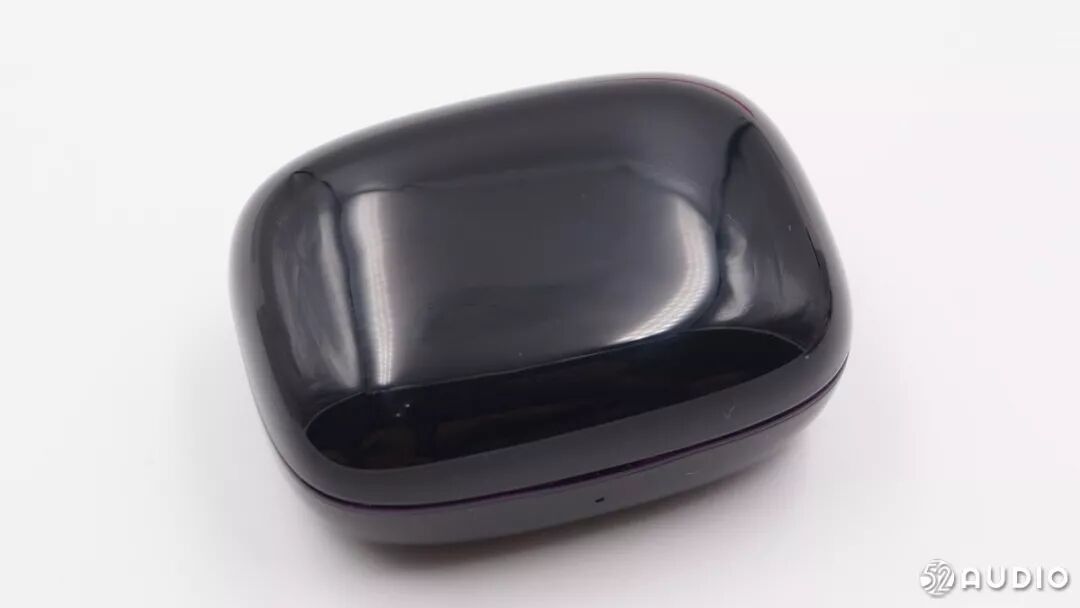

耳机充电盒外观圆润精致。

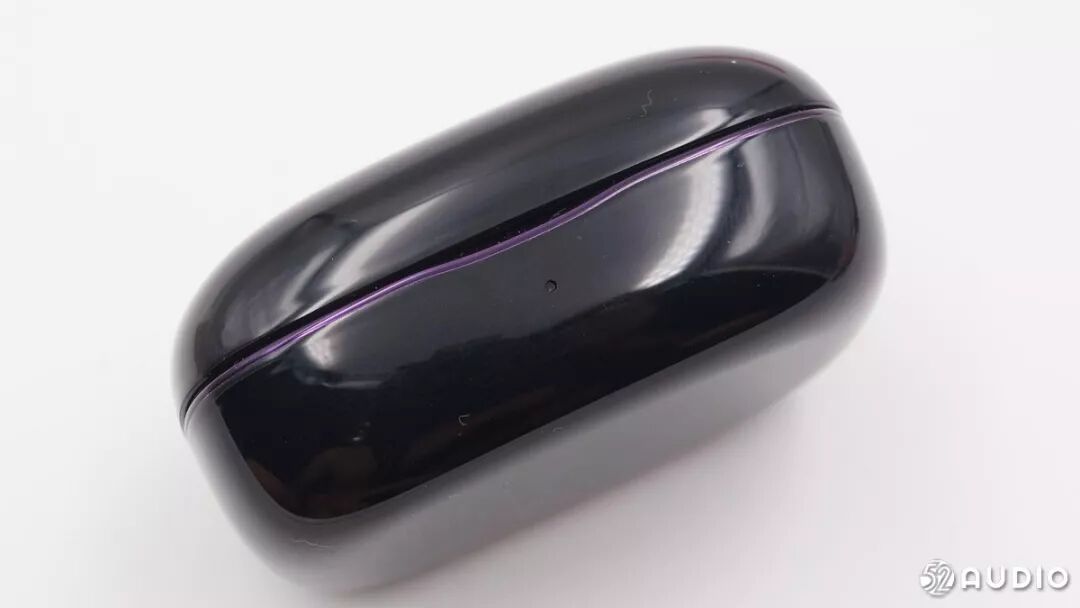

盖子和盒子结合处做了条紫色的边，更显美观。
USB-C充电接口。

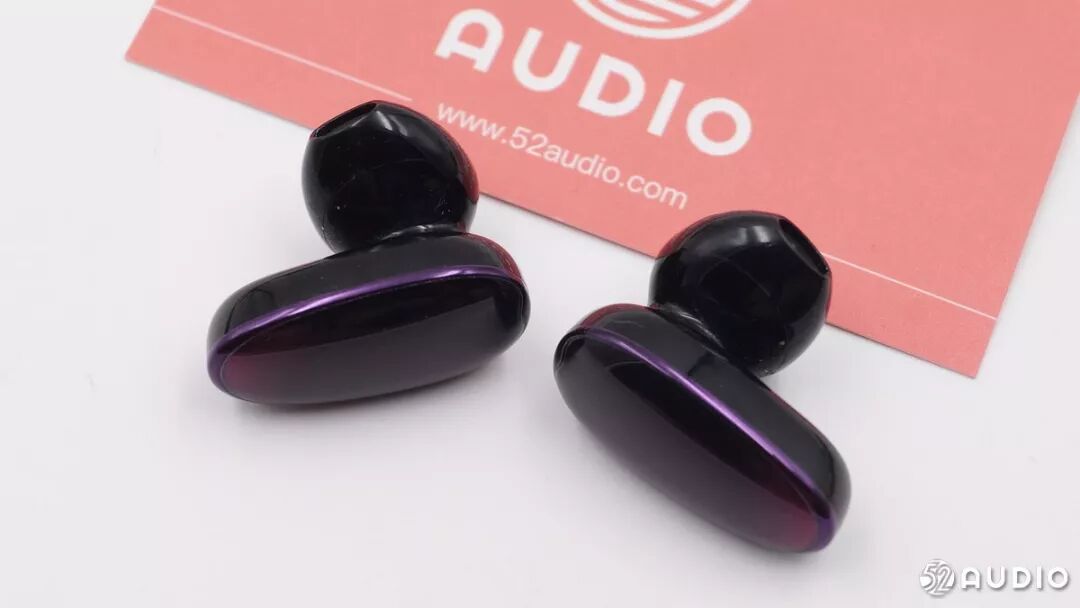

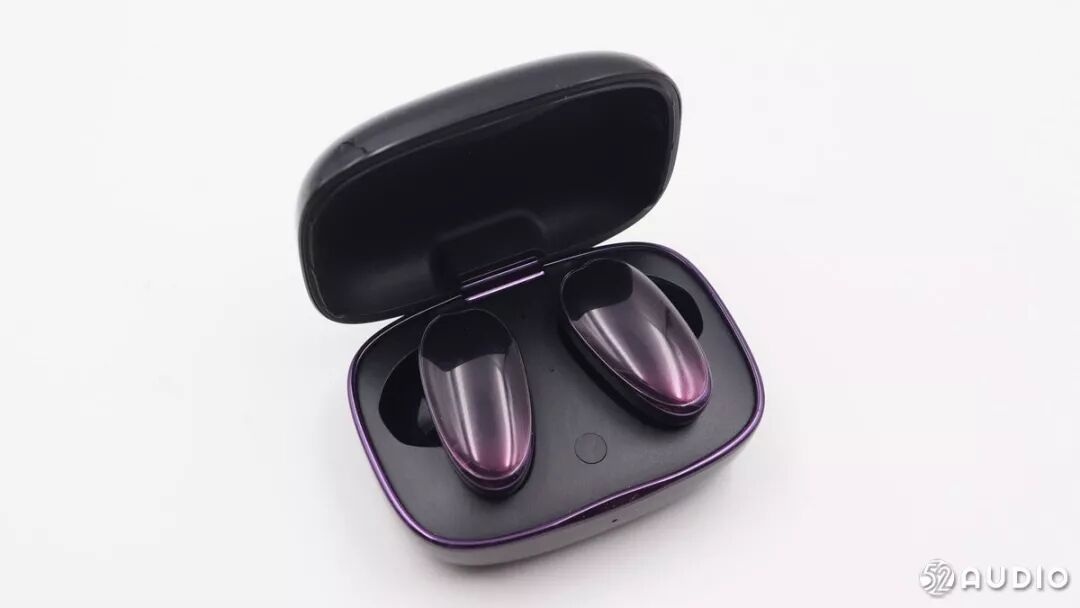

打开盒子，首先看到如宝石一般的耳机背部。

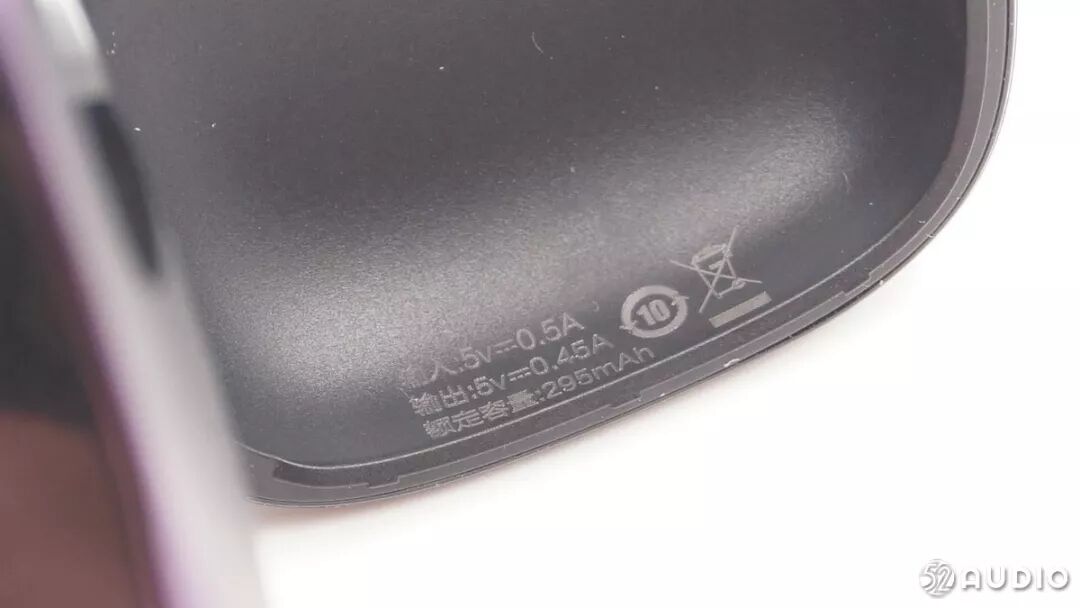

盖子内侧有充电参数，输入5V 0.5A，输出5V 0.45A。

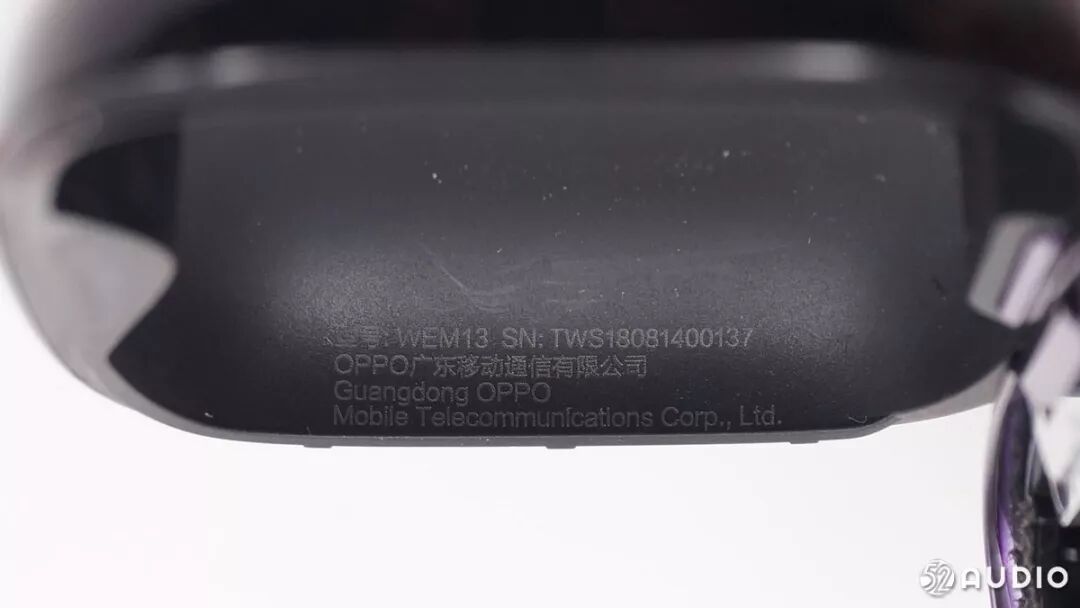

型号WEM13，制造商OPPO广东移动通信有限公司。

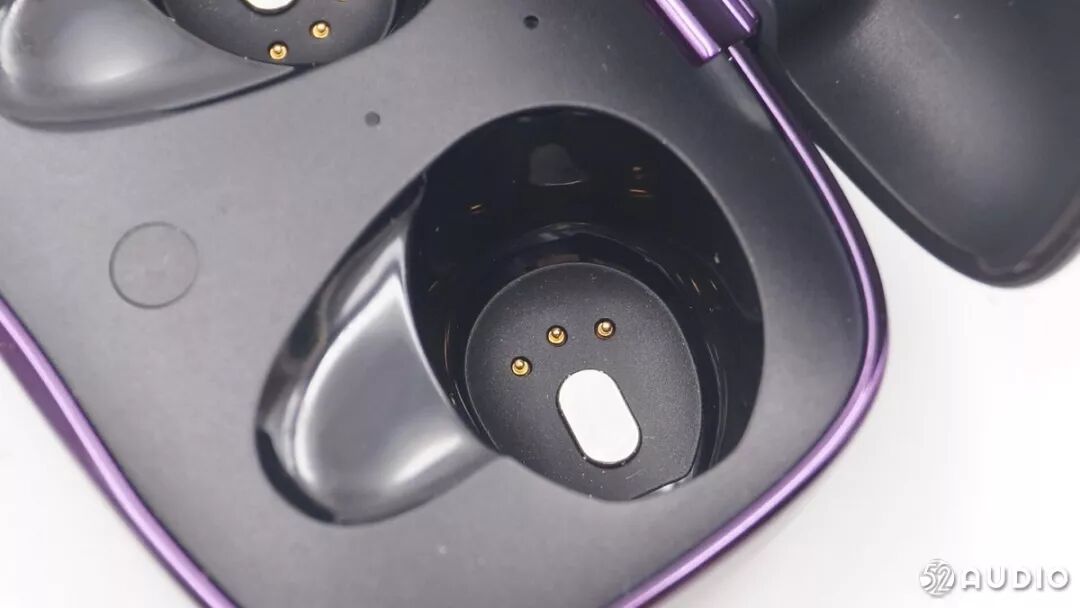

耳机舱位内采用3pin触点充电，另外还有磁铁用于吸附耳机。

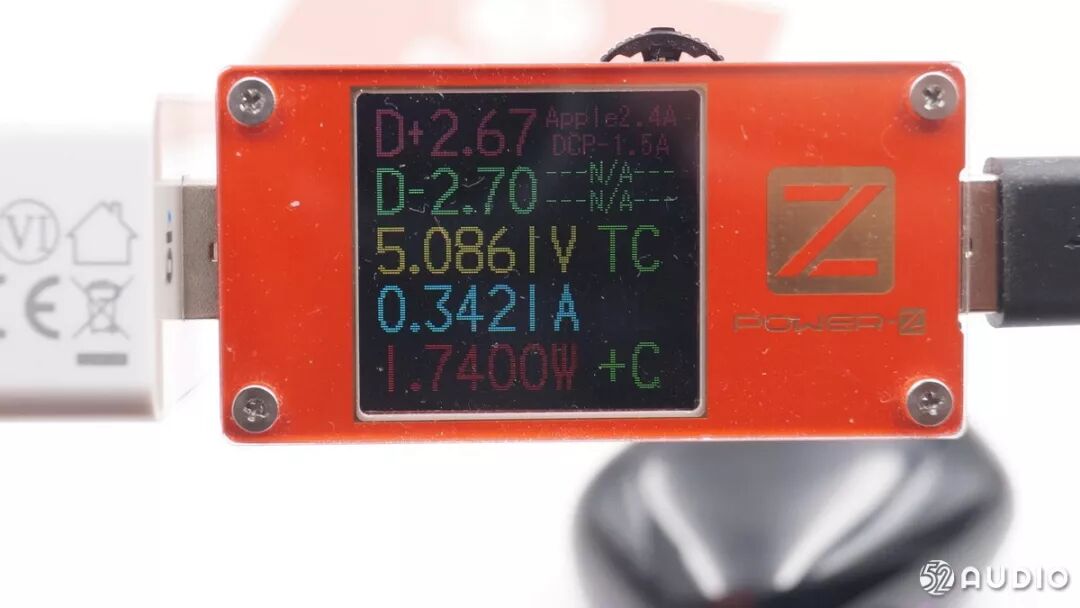

我爱音频网采用ChargerLAB POWER-Z KT001进行充电测试，这款耳机采用USB-C接口进行充电，可以用普通的手机5V充电器对它充电。

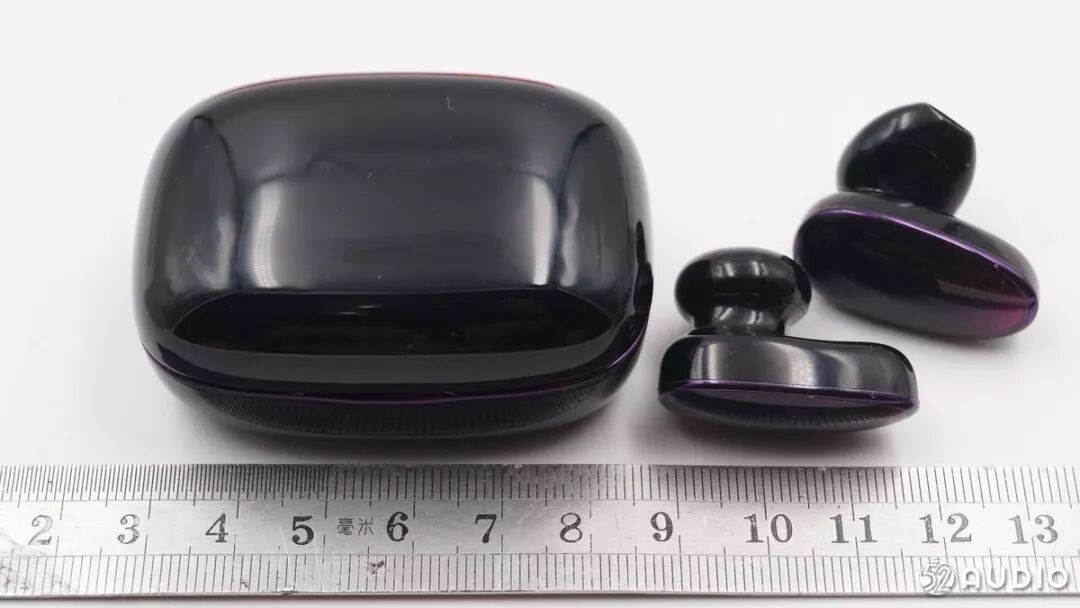

我爱音频网对OPPO O-Free进行长度测量，耳机充电盒长度约6cm，耳机长度约3cm。
二、OPPO O-Free TWS真无线蓝牙耳机拆解
开始拆解看看耳机。

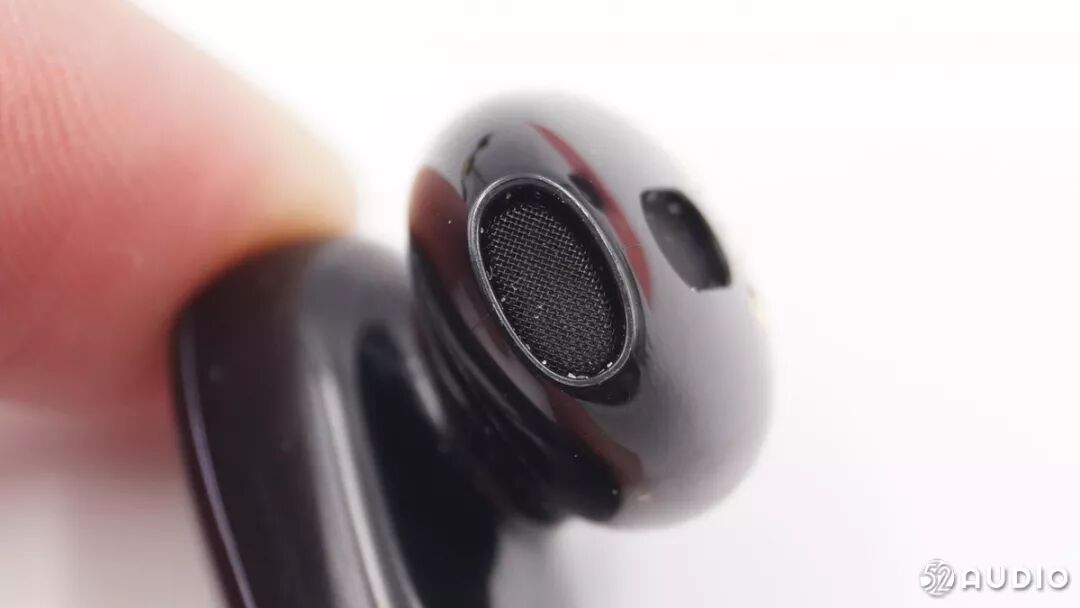

耳机采用半入耳式设计，在侧面有导音孔。

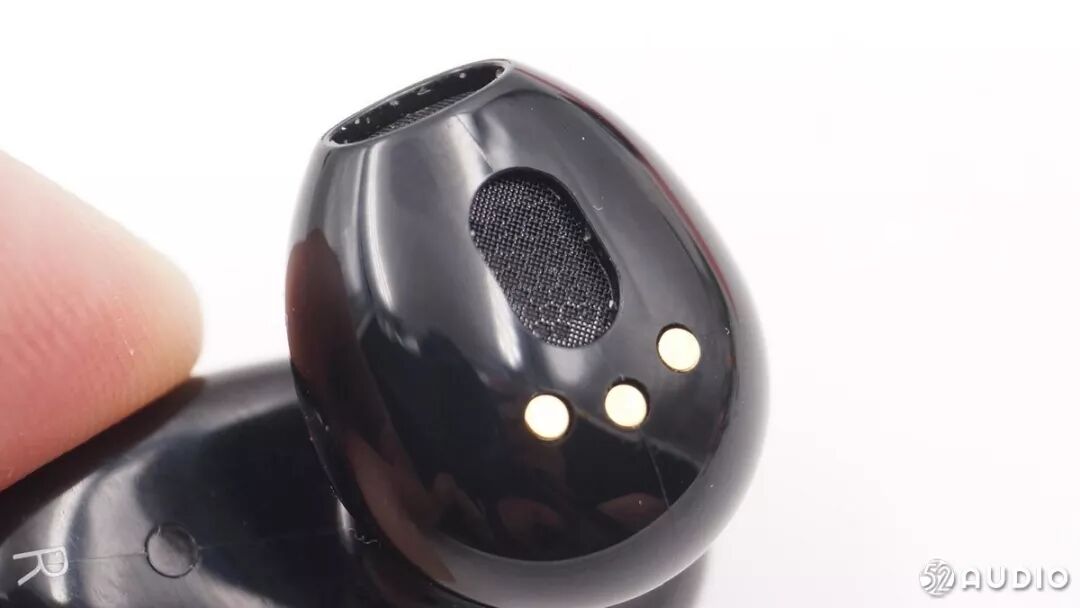

在正面也有一个导音孔，3pin充电触点也在这一面。

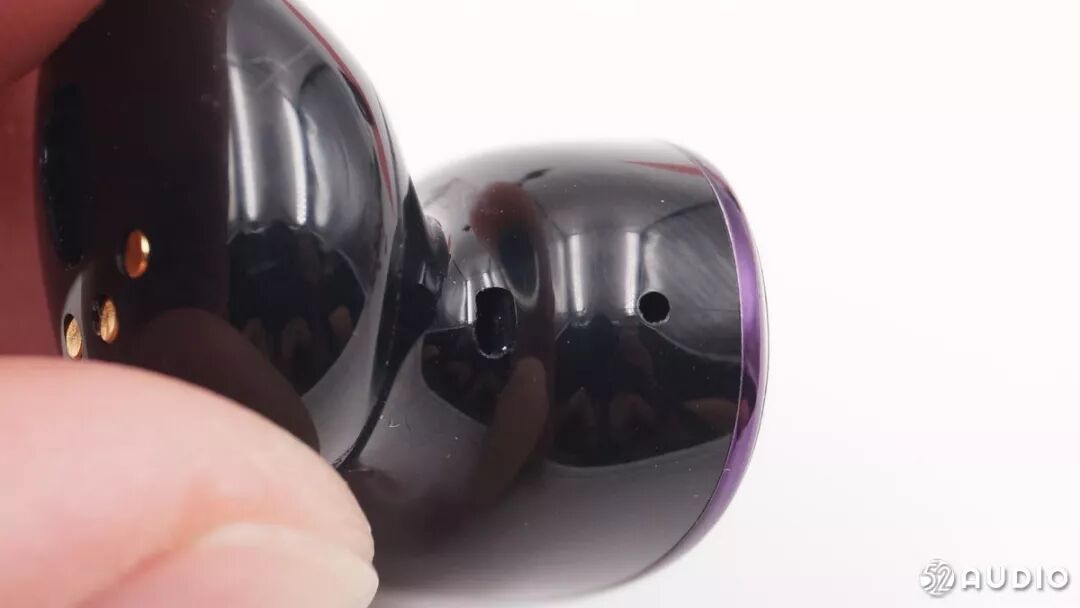

位于左侧的是耳机的泄压孔，用于调节内外气压，右侧的孔是CVC通话降噪的麦克风。
底部的通话麦克风。
这里是距离感应器。
接下来开始拆解耳机。

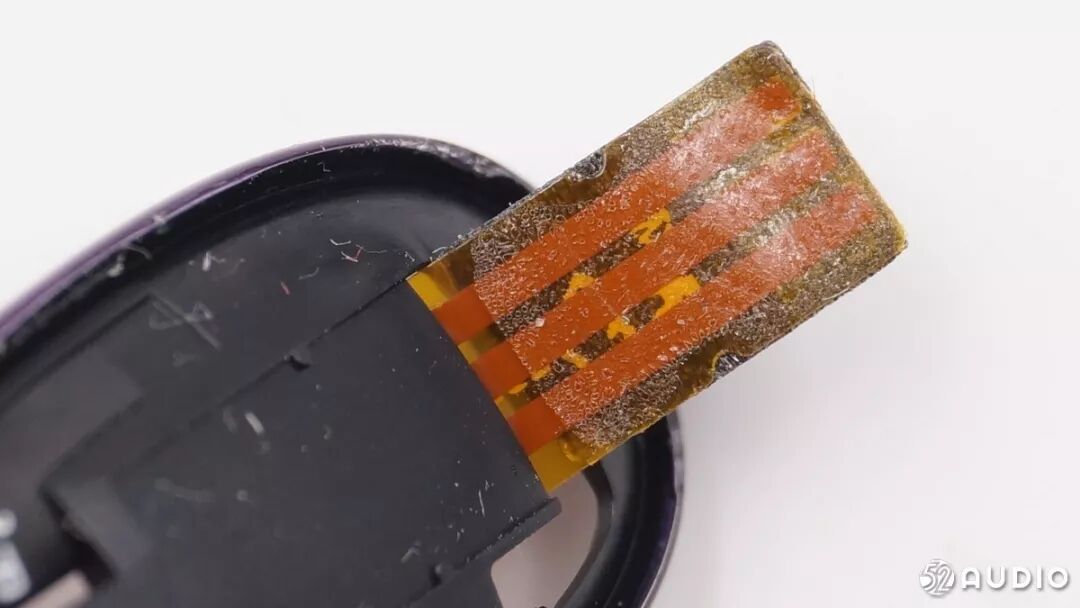

触摸电路的排线和蓝牙天线的排线。

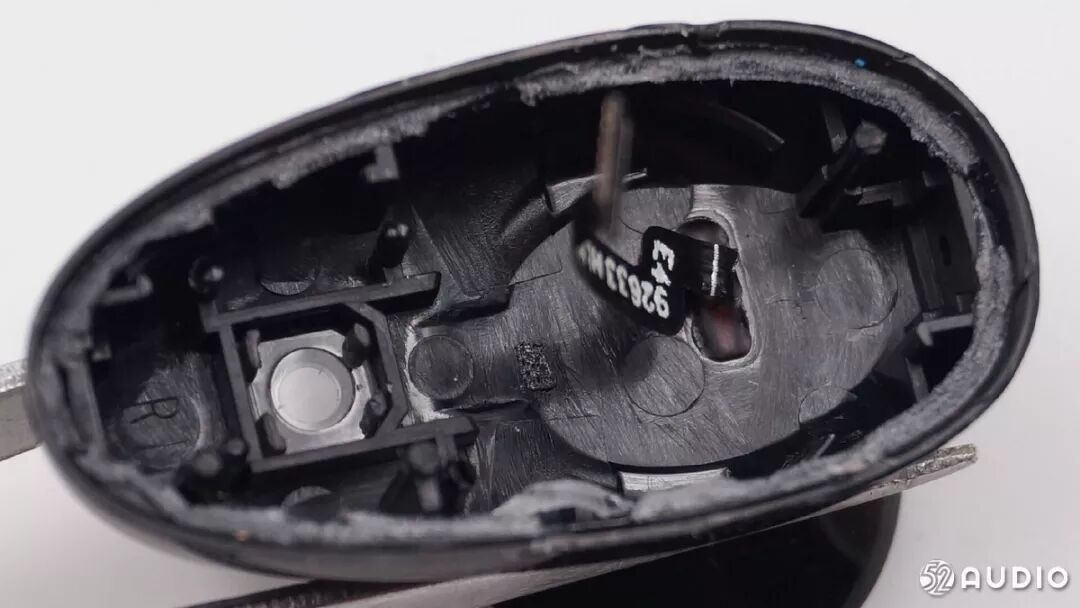

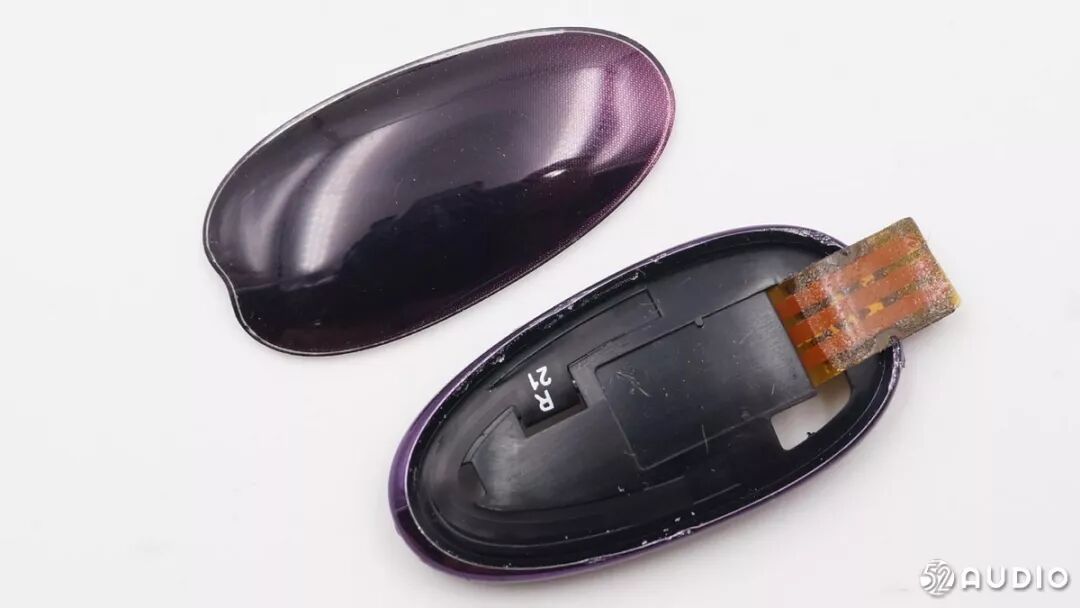

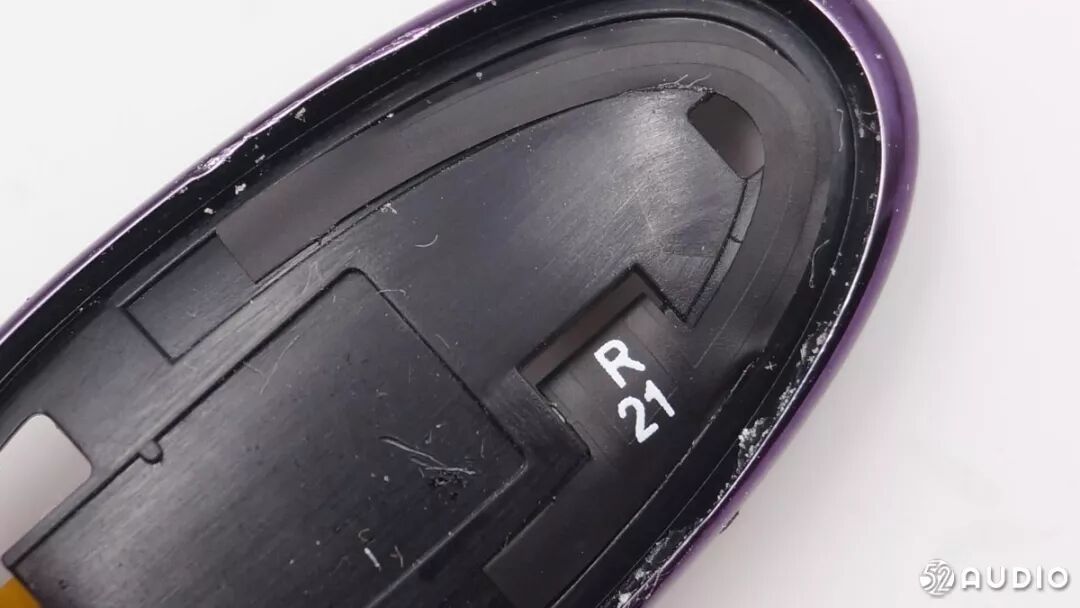

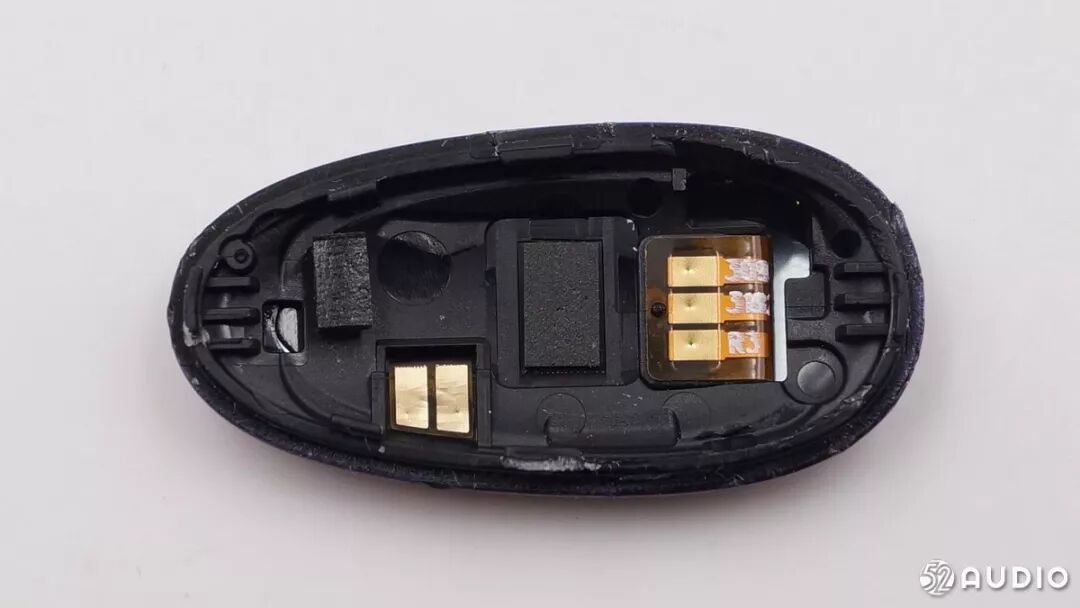

拆开最表层的盖子。
这边是天线部分。

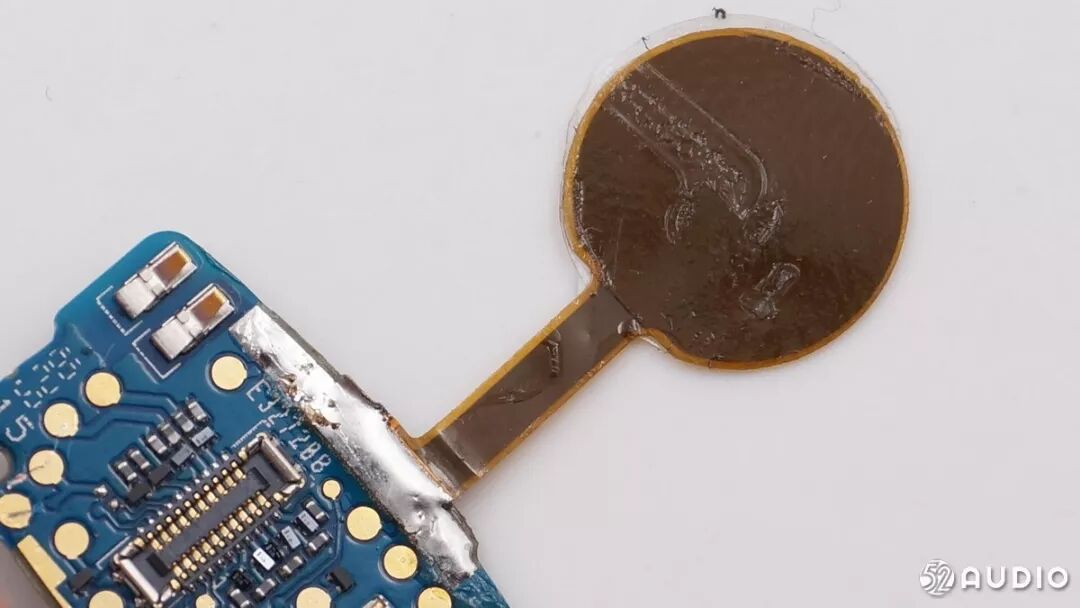

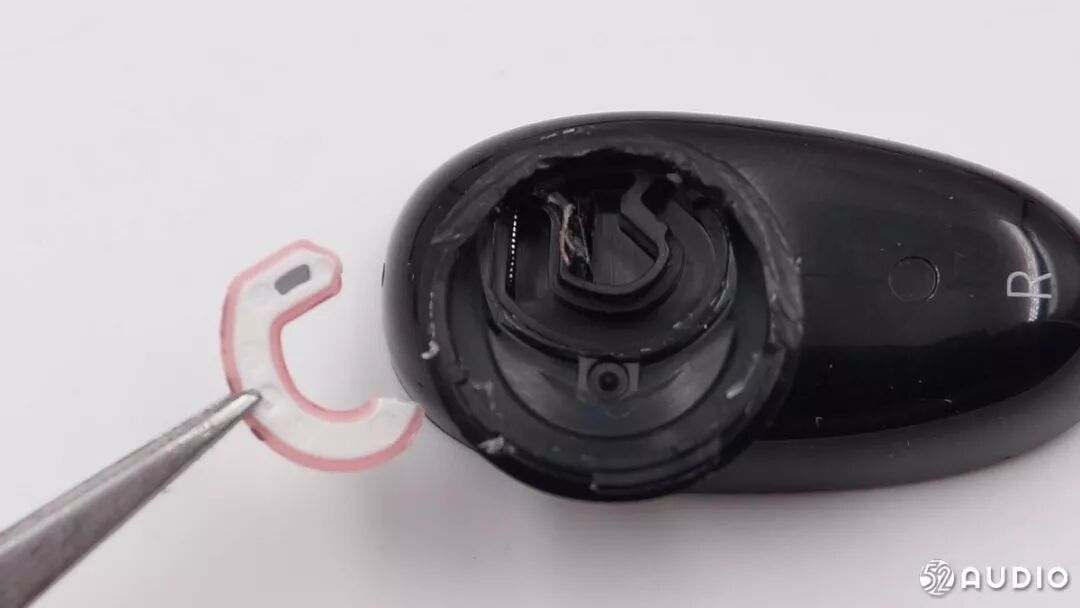

这里是触控感应条。
扬声器的盆架。

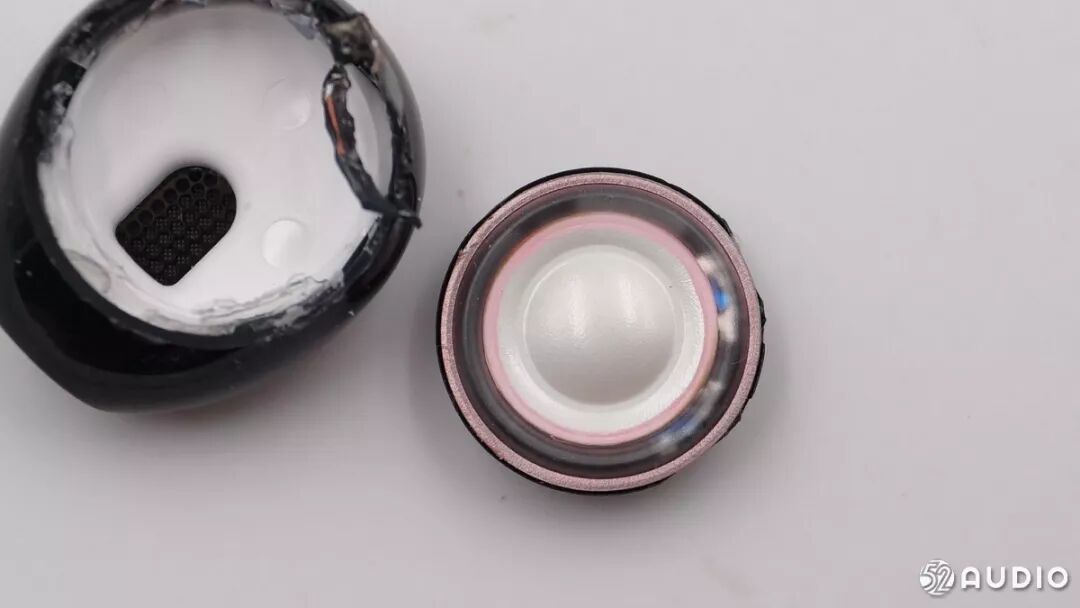

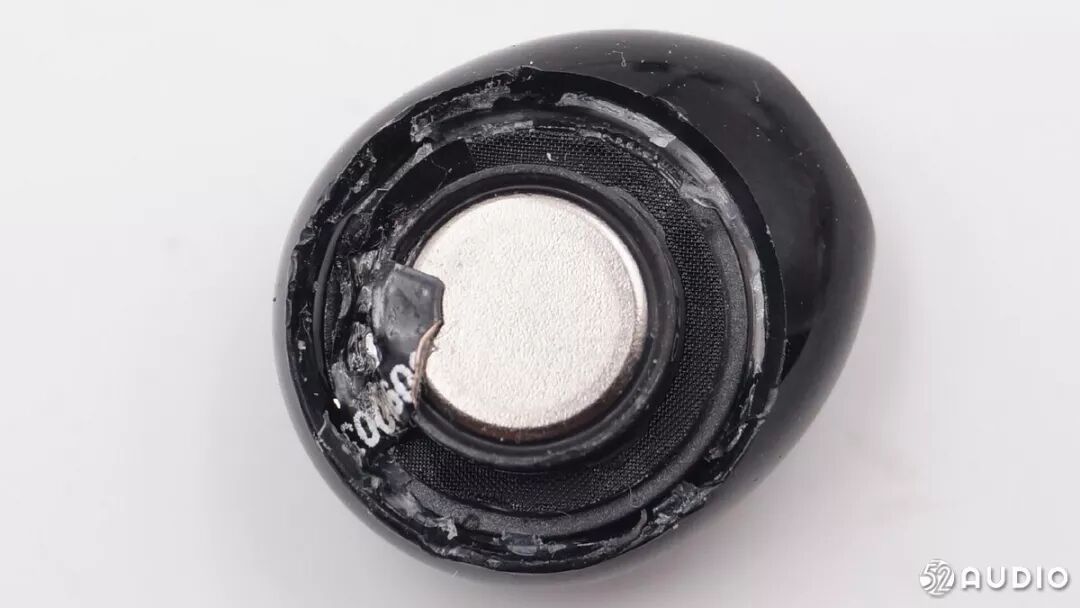

OPPO O-Free采用动圈式扬声器。

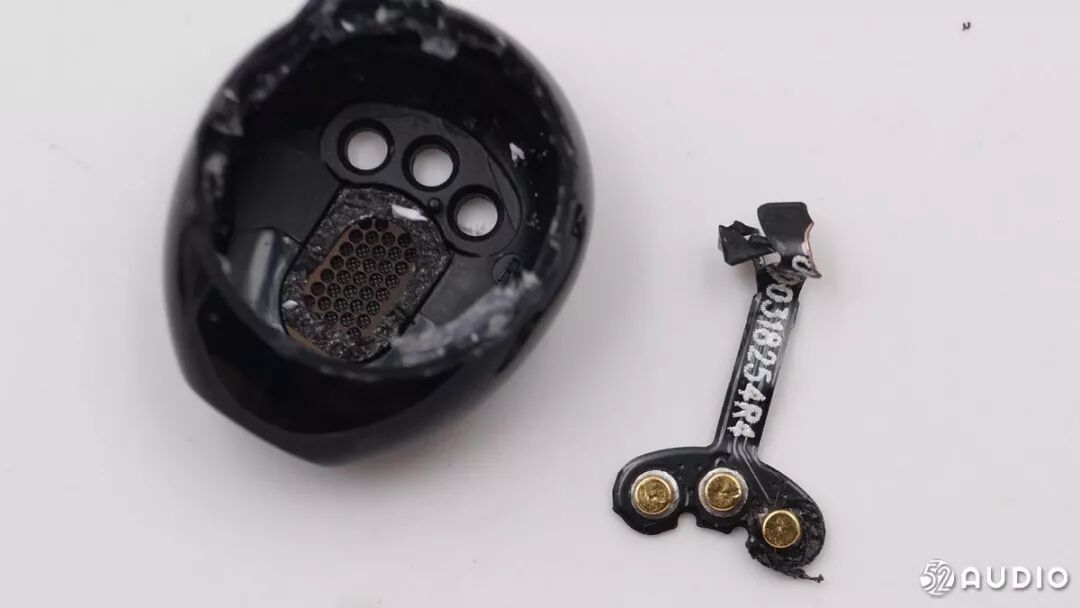

充电触点固定在排线上。

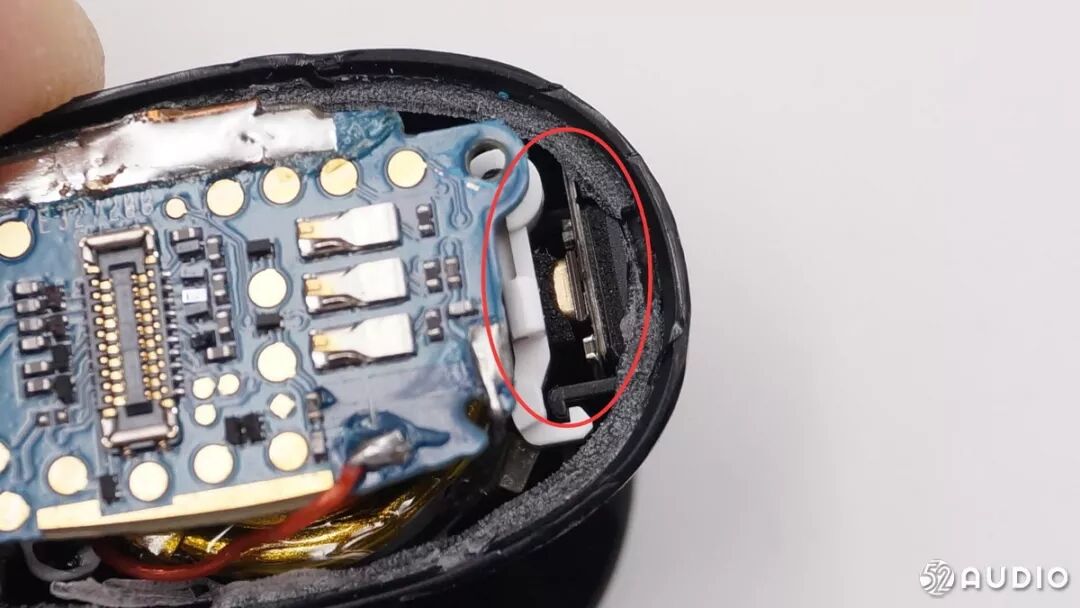

这边有一个没见过的结构，拆下来看看。

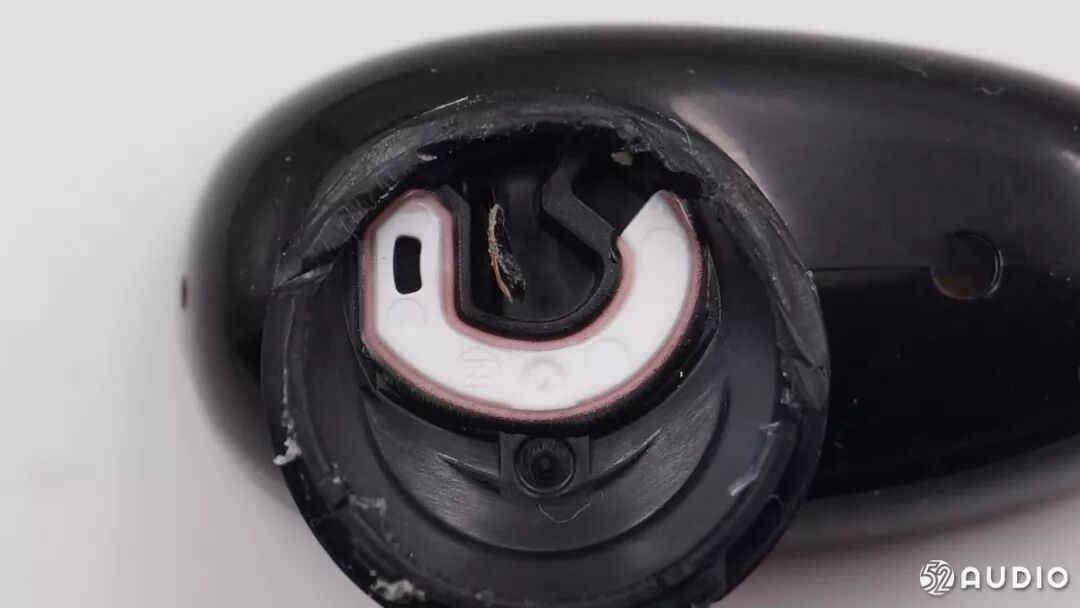

这是OPPO专为O-Free设计的低音导管结构。

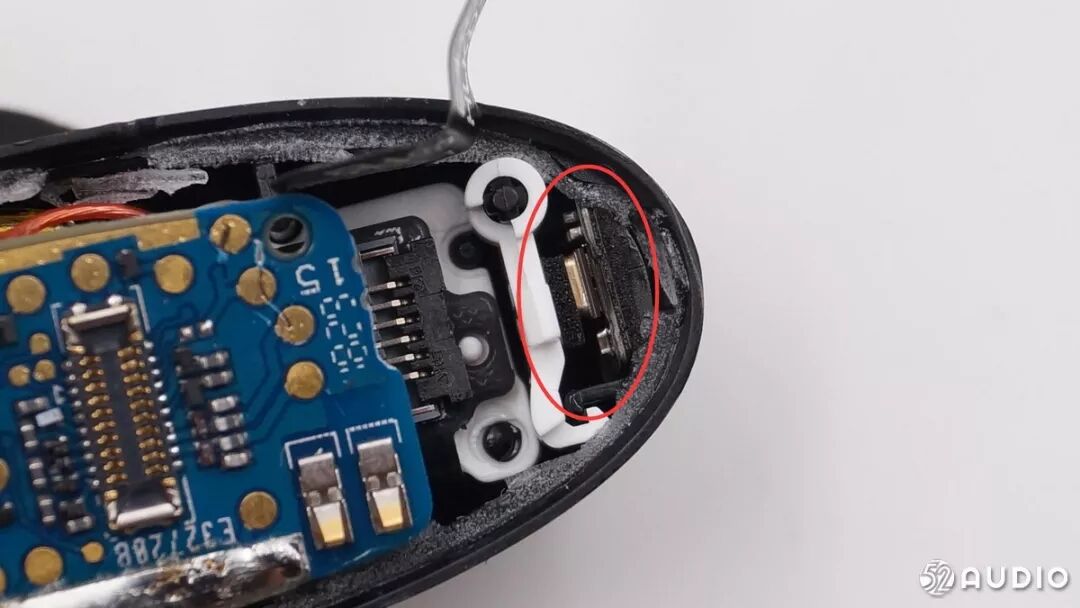

耳机内部一览，左右两侧麦克风均有灰白色塑料框架做支撑，位于主板下方的距离传感器部分也有塑料框架作支撑。
通话麦克风特写。
顶部用于CVC通话降噪的麦克风。

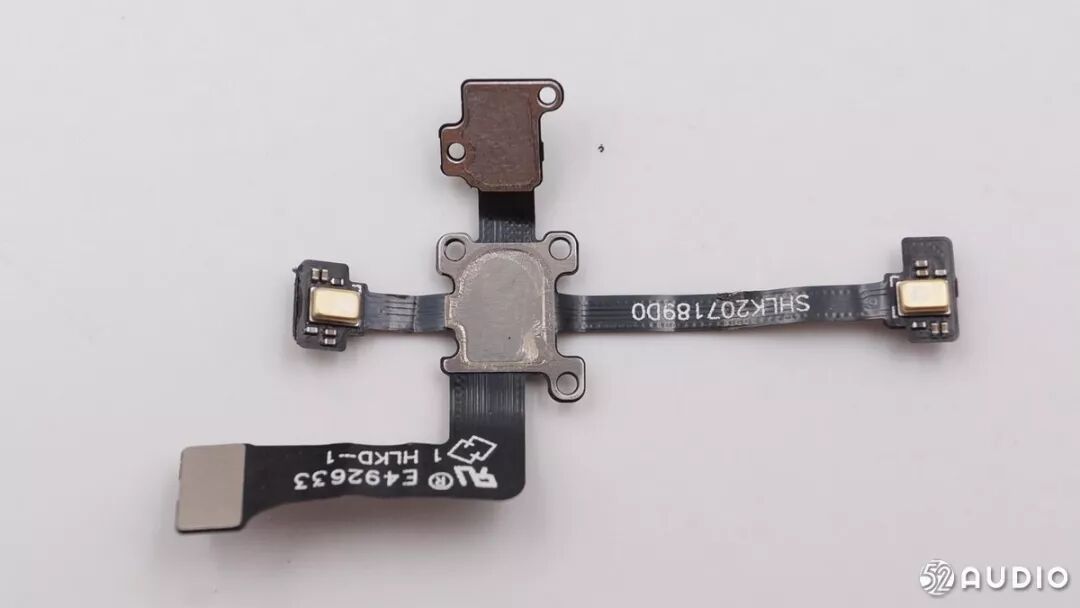

这边是一个排线，连接到下层。

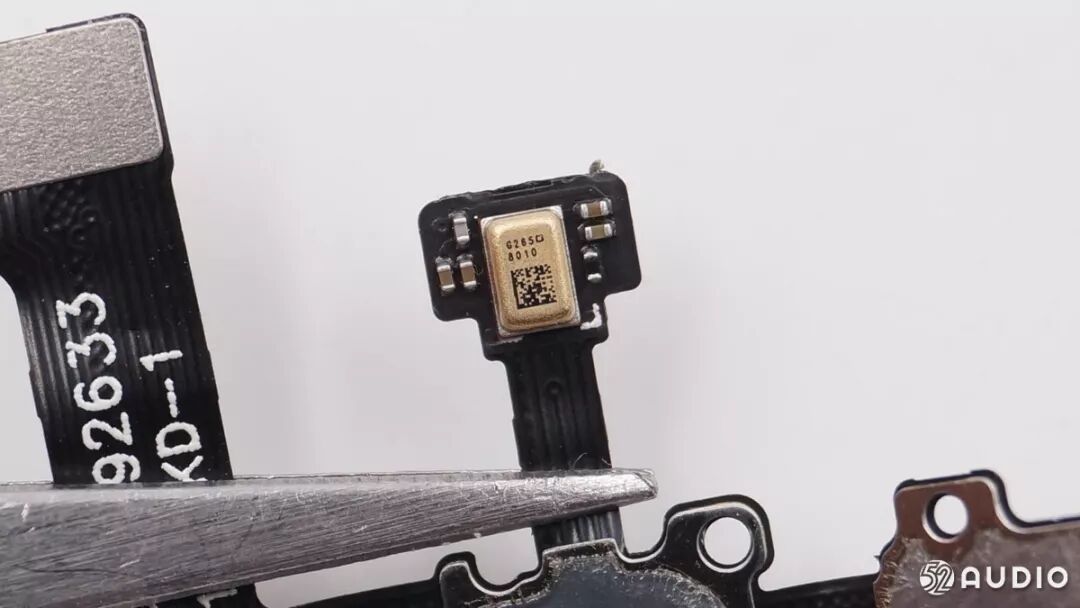

两个MEMS贴片硅麦固定在排线上。
排线的另一面，除了两个连接器之外，中间还有一个距离传感器。
距离传感器特写，可以感知耳机是否佩戴在耳朵上。
MEMS贴片硅麦特写。
主板正面特写。

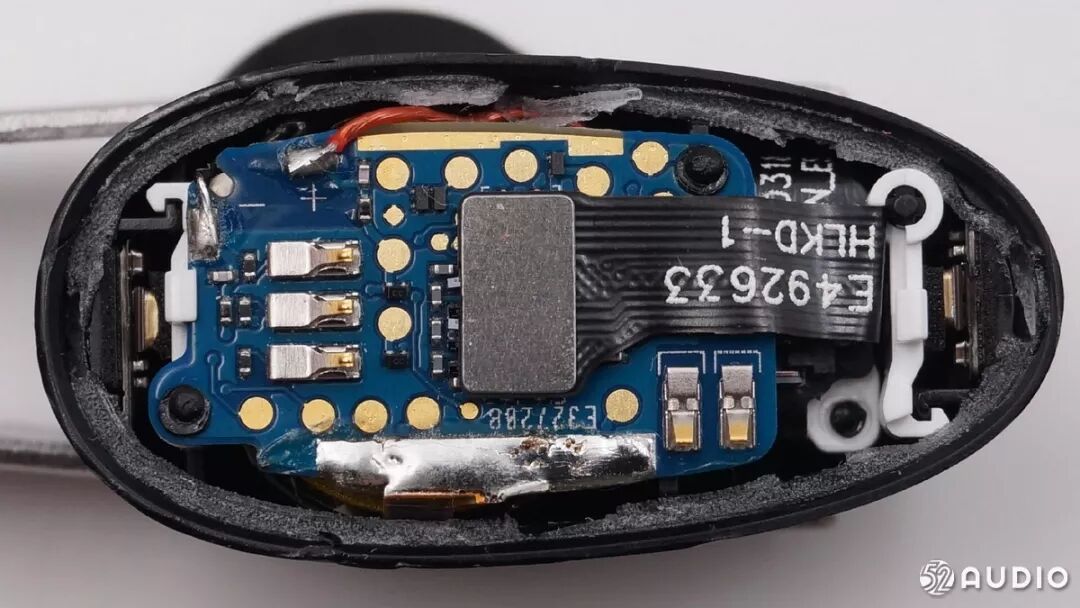

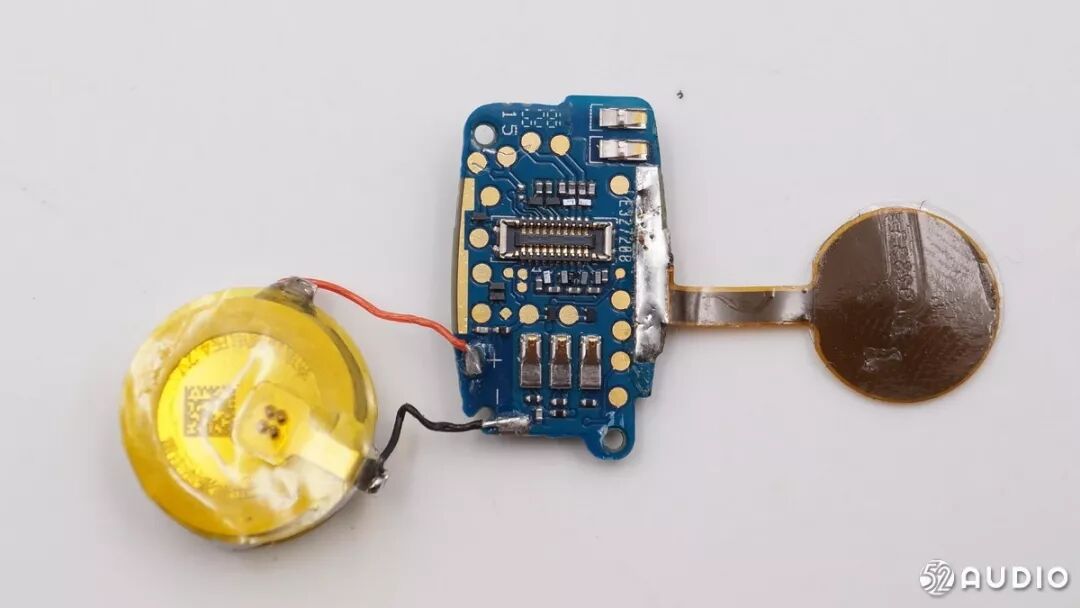

主板背面特写，电池有高温绝缘胶带保护。
撕开高温绝缘胶带。

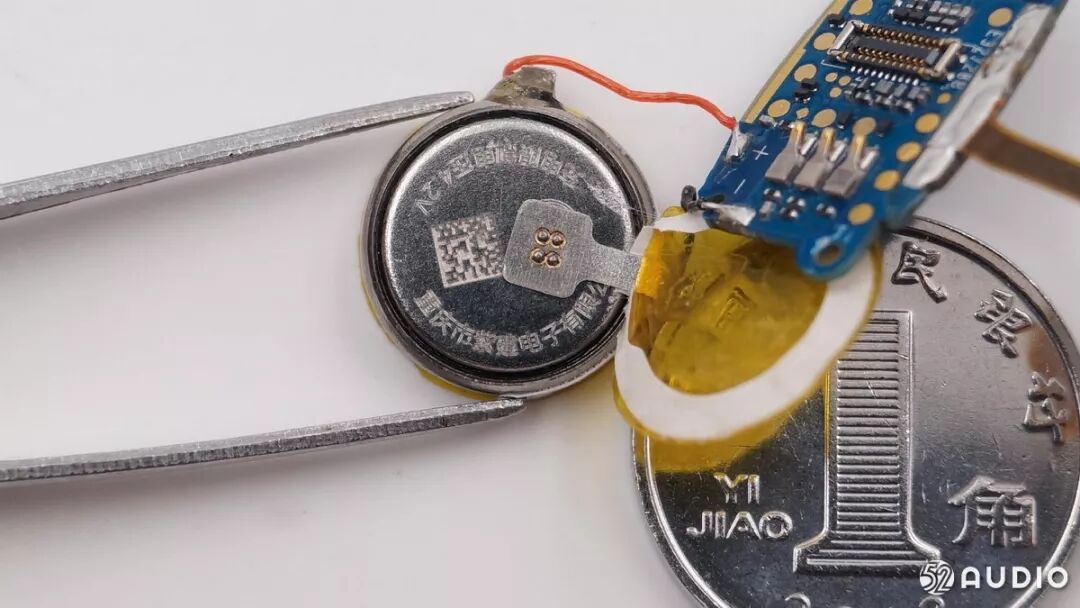

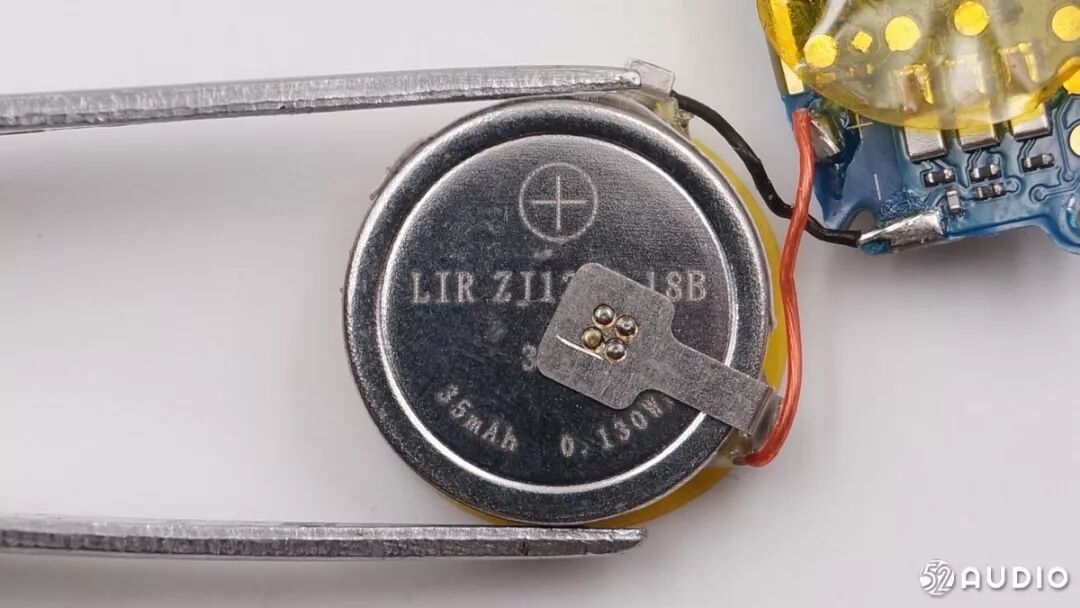

OPPO O-Free采用来自重庆市紫建电子有限公司的电池，容量35mAh。
接在接地的FPC，推测是天线。

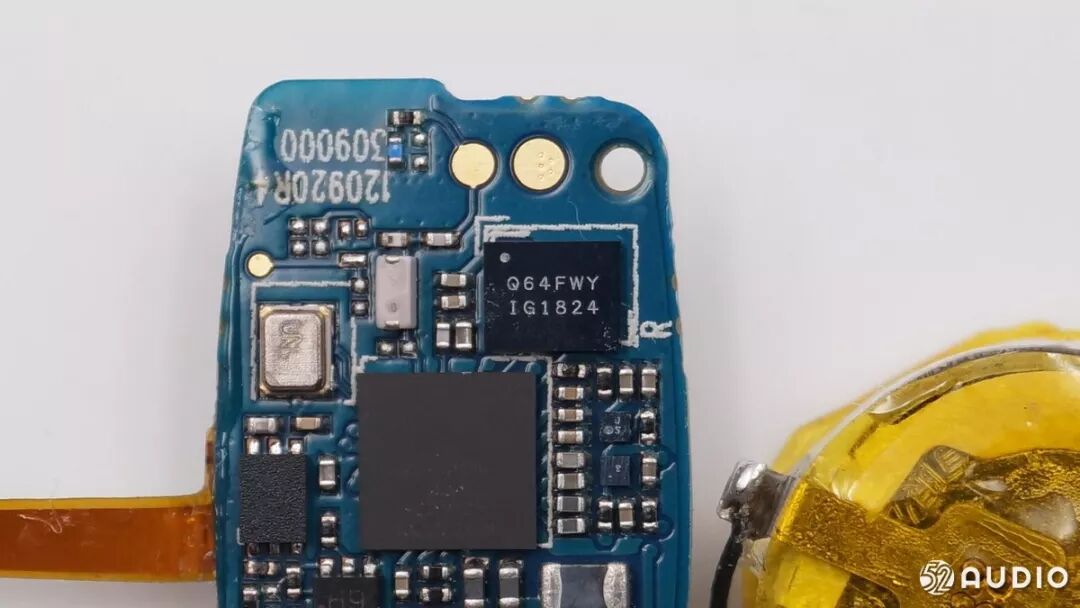

WINBOND华邦电子 Q64FWY 低电压闪存芯片，用于存储品牌信息等等。

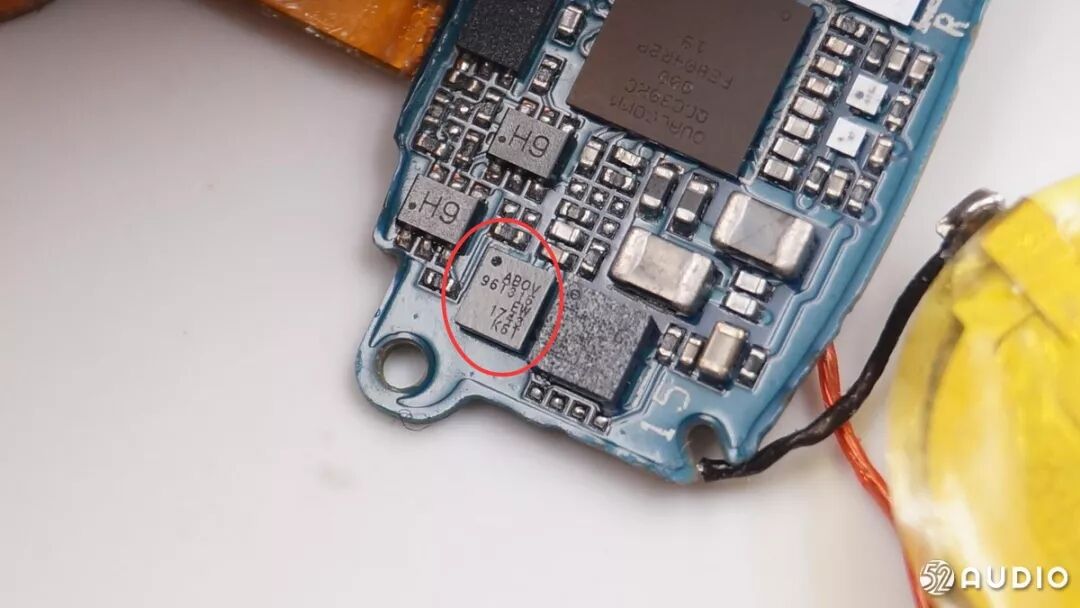

韩国现代半导体 ABOV 961316单片机。
据我爱音频网拆解，OPPO O-Free采用Qualcomm高通 QCC3026 TWS真无线立体声蓝牙耳机方案，支持蓝牙V5.0，内置120MHz Kalimba DPS。
支持第八代CVC通话降噪，双耳主耳机和从耳机智能切换。在扩展性能方面，支持外挂语音唤醒和心率检测。
连接方面，支持SBC、AAC、aptX和aptX HD连接。总体上具有低延迟，低功耗，立体声通话的特点。
往期拆解中我们了解到，采用了Qualcomm高通 芯片的耳机产品还有小问智能耳机Ticpod Solo、Motorola摩托罗拉 Verve Ones+、JBL Free 真无线TWS耳机、拆解报告：QCY Q29 TWS真无线蓝牙耳机、BRAGI The Headphone TWS蓝牙耳机、网易零感蓝牙耳机、Sony索尼WF-1000X“降噪豆”真无线降噪耳机。
丝印GF5 H52的芯片。

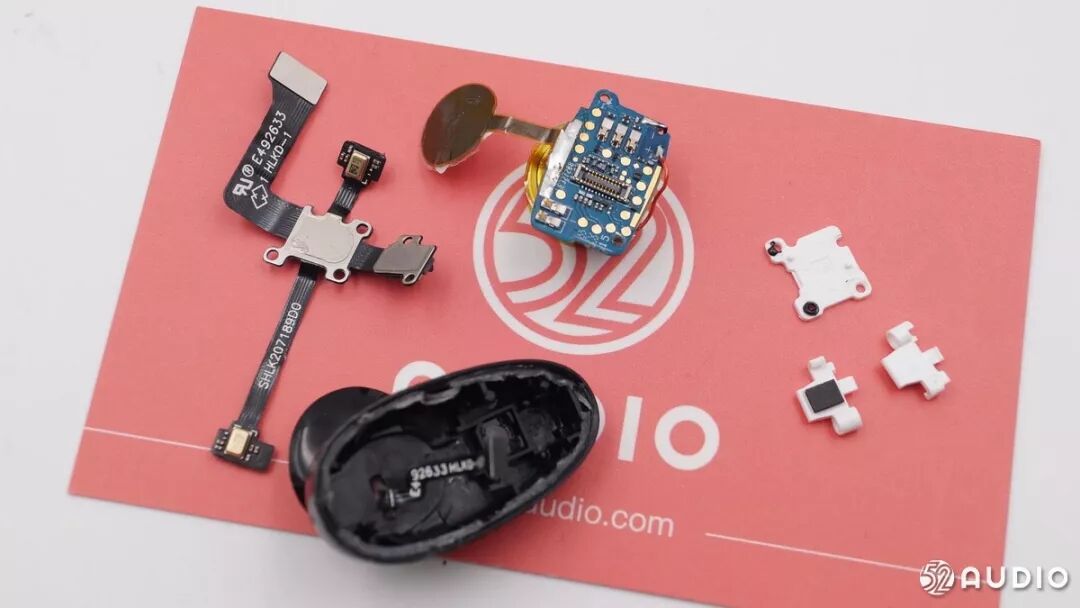

耳机拆解全家福。
接下来开始进行拆解充电盒。
3pin触点的背面。

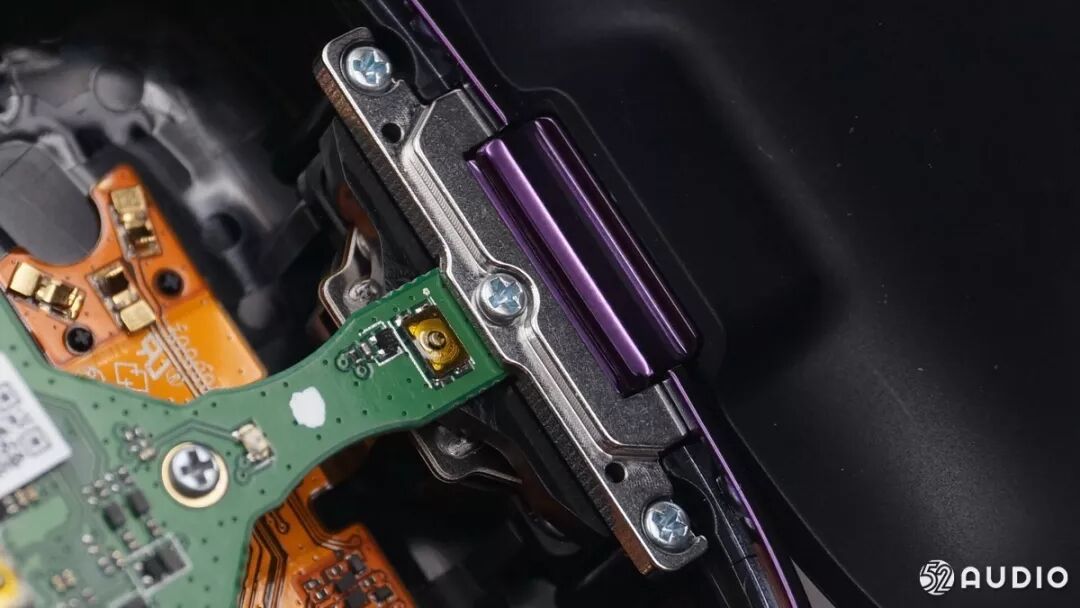

耳机充电盒采用金属合页，使用螺丝固定。
耳机充电盒特写。

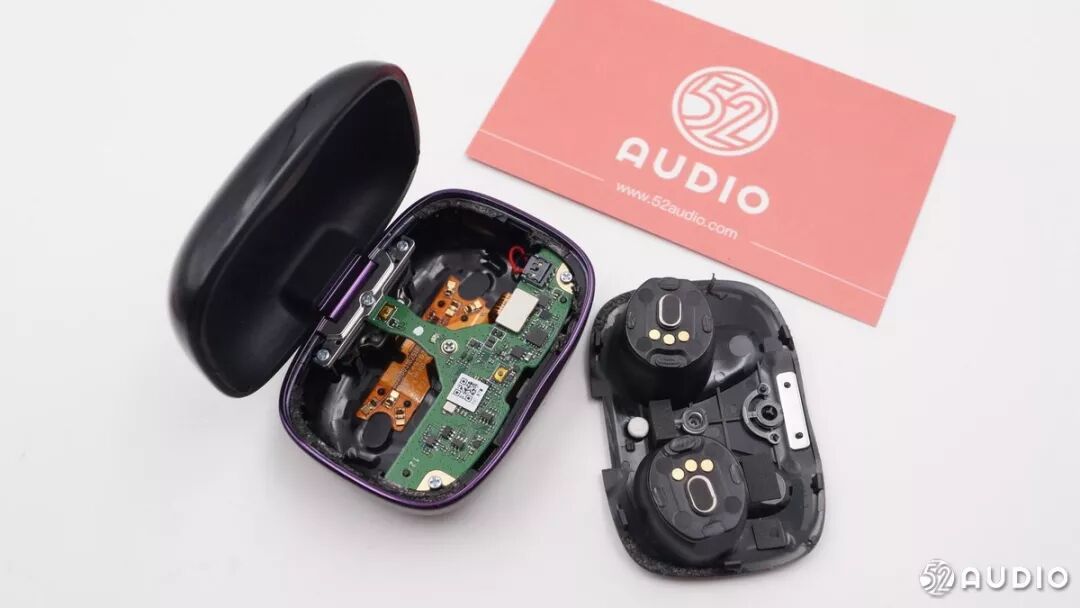

将充电盒的合盖分离。

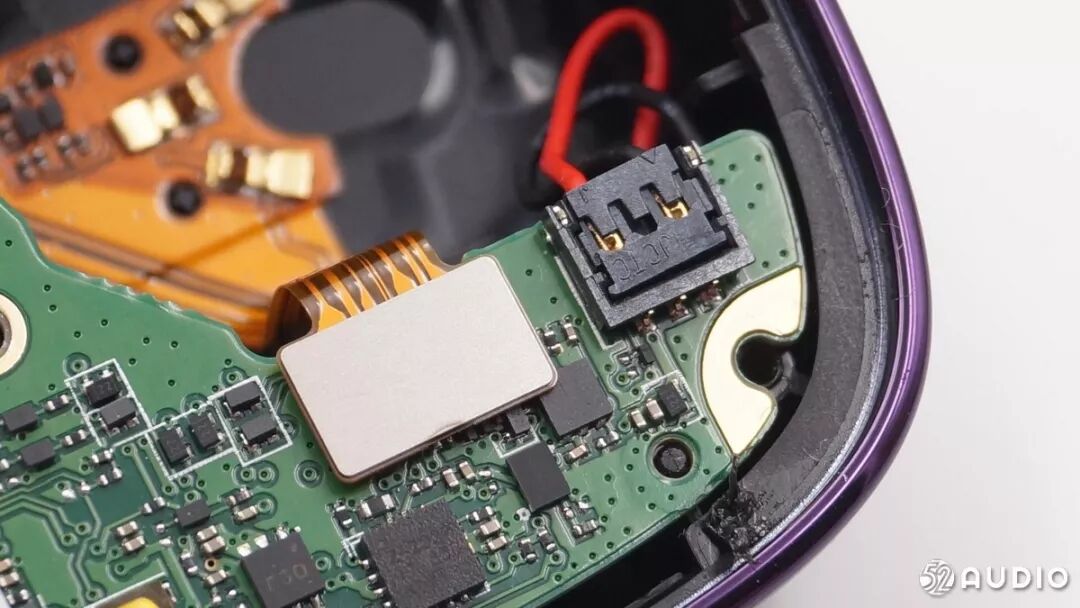

连接电池的插座。
拆下充电盒的主板。

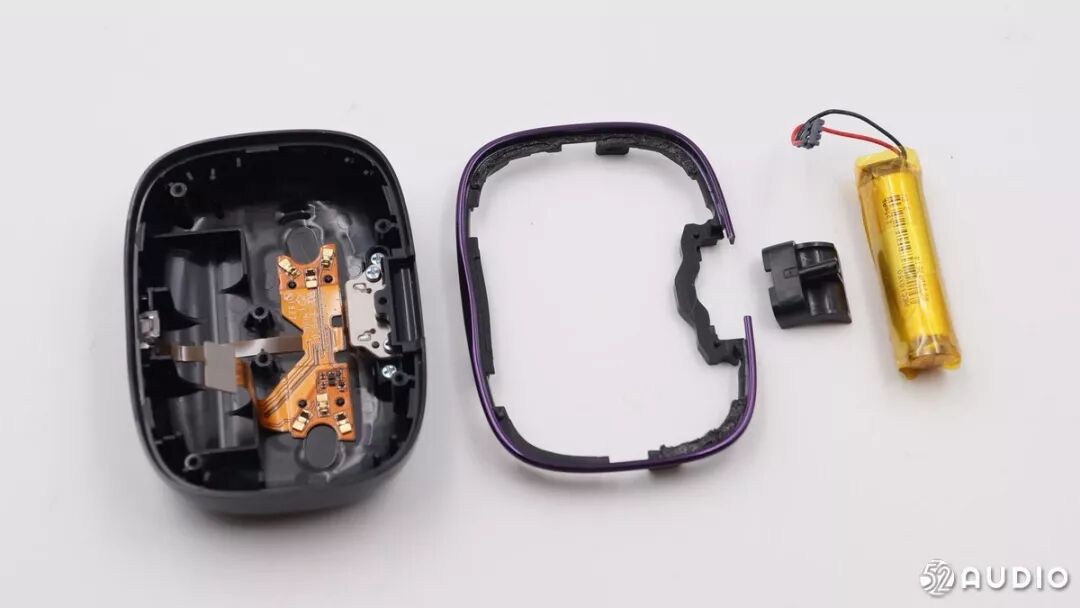

拆下电池组和中框。

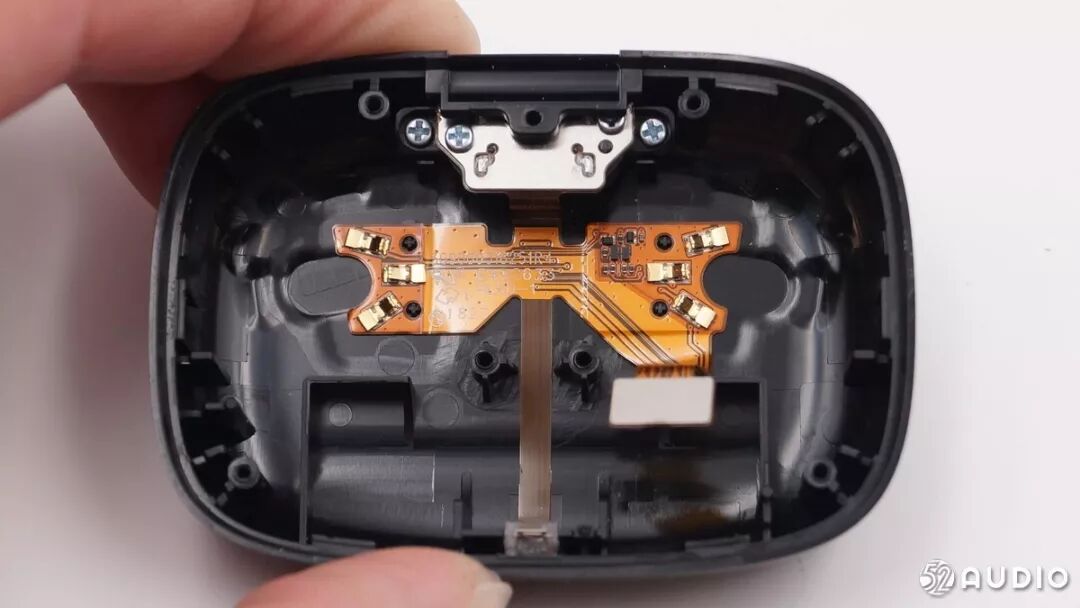

给耳机充电的触点固定在软排线上。
耳机充电盒指示灯。

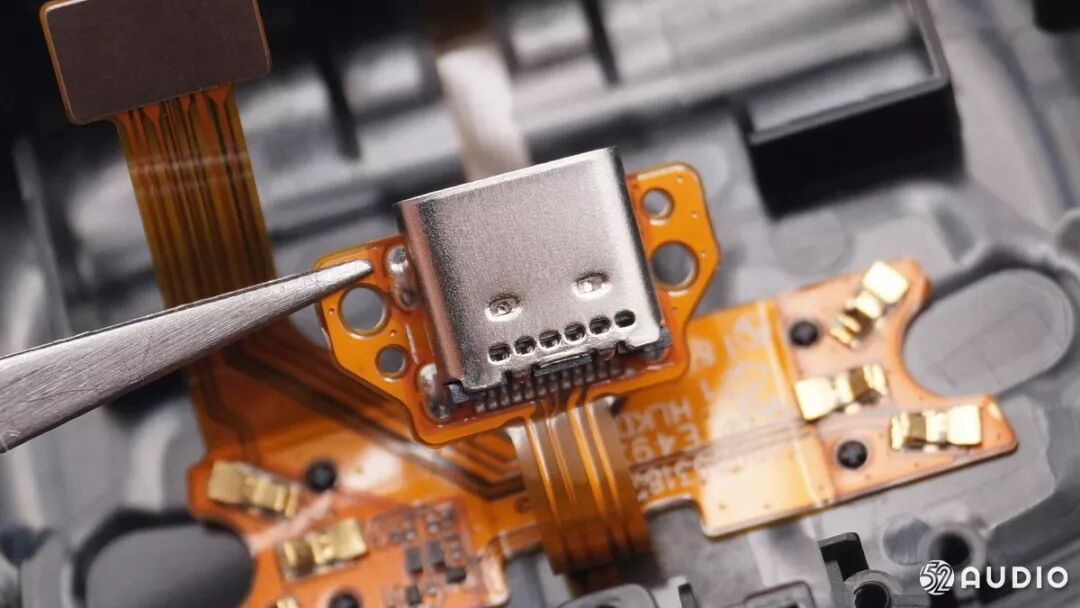

USB-C插座固定在软排线上。

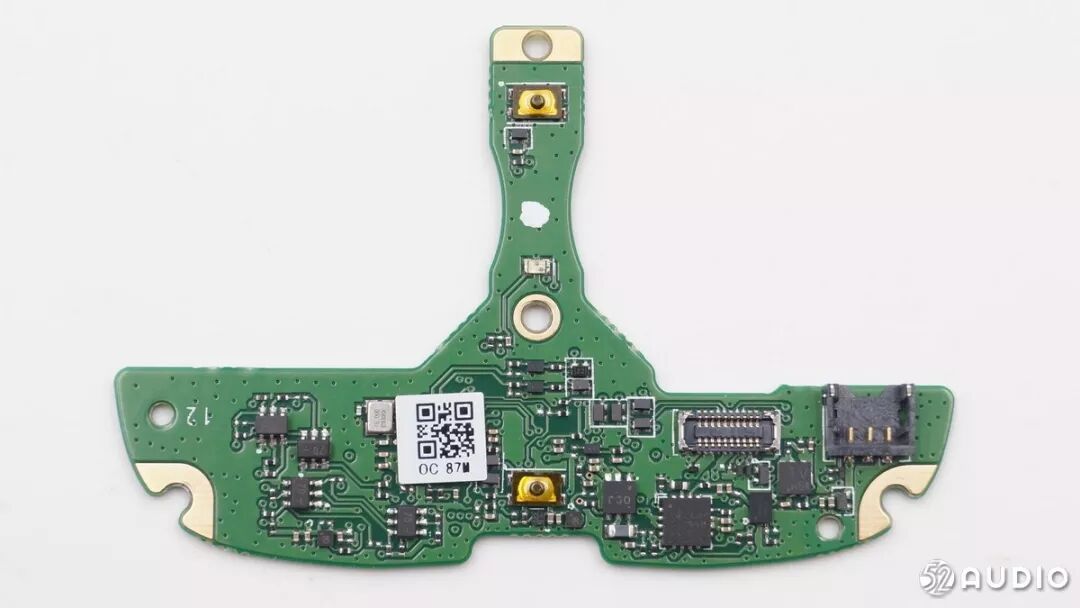

耳机充电盒正面特写。

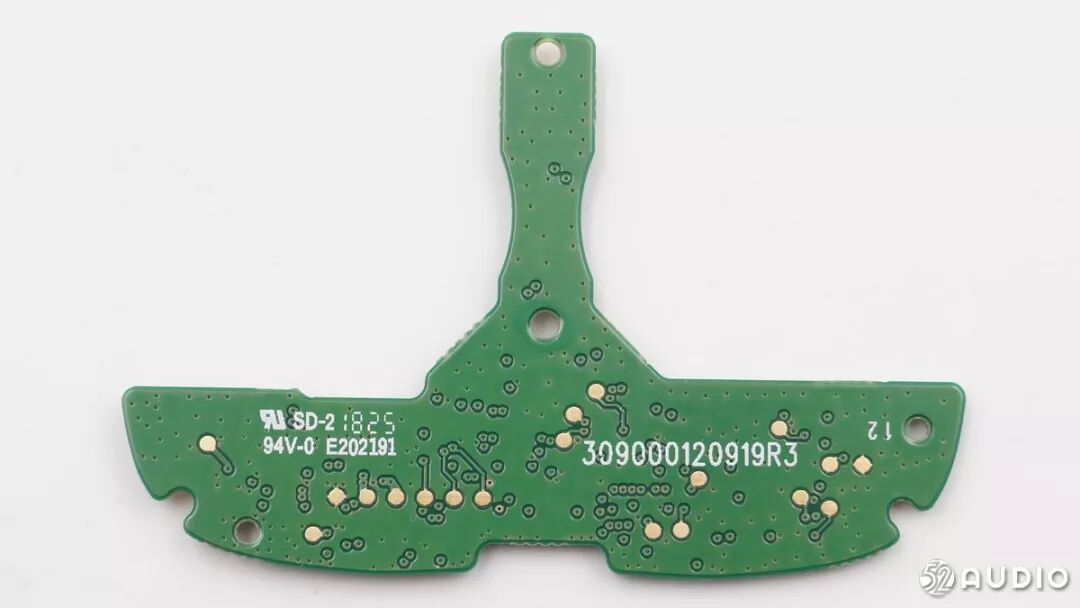

耳机充电盒背面特写。

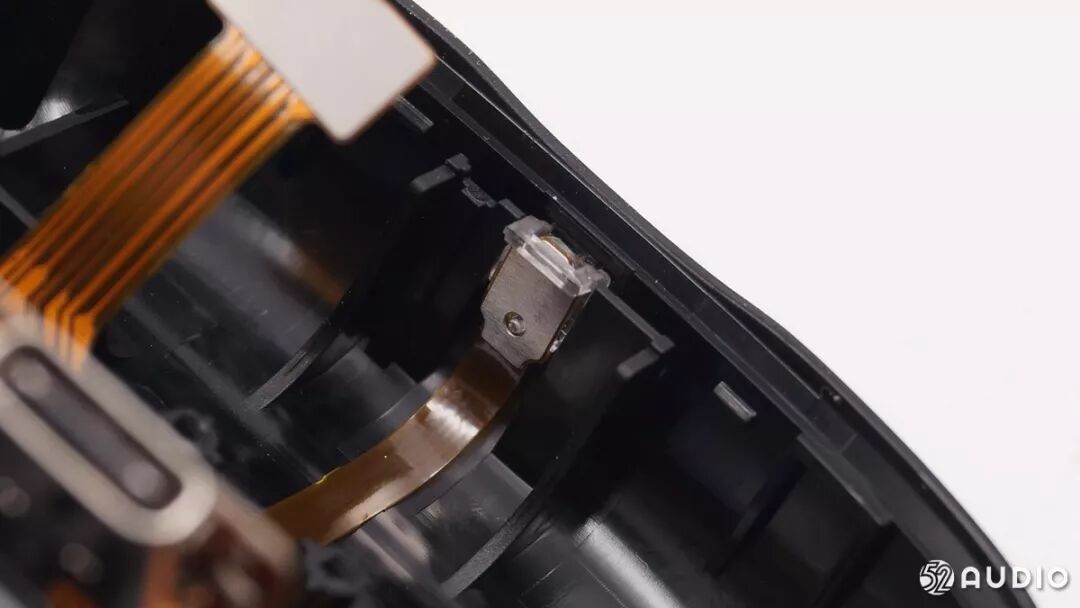

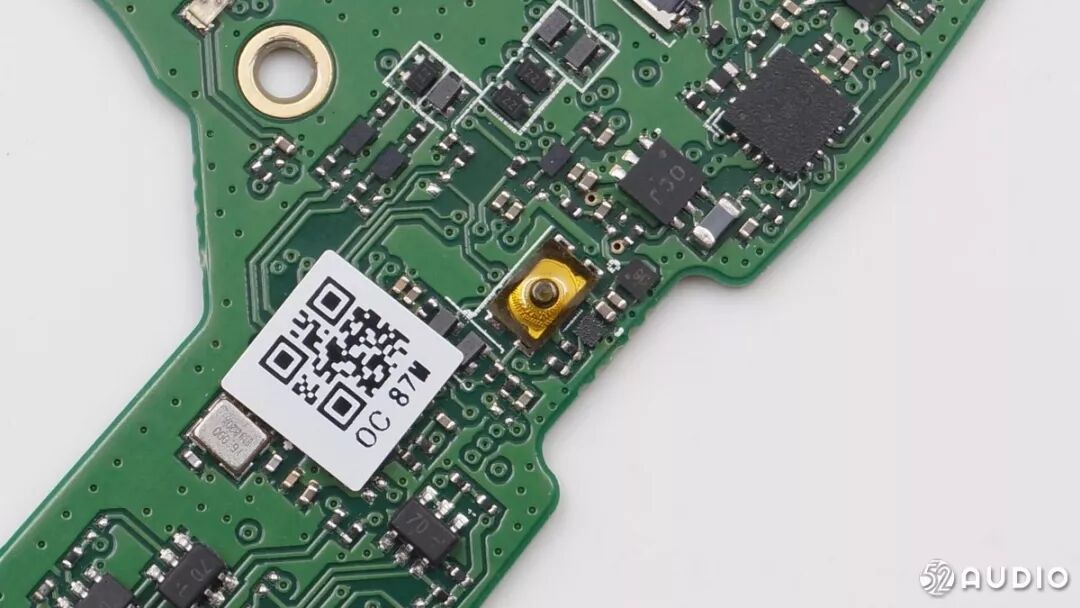

这颗微动开关的作用说明书没有做详细说明，可能是用于重置的按键。

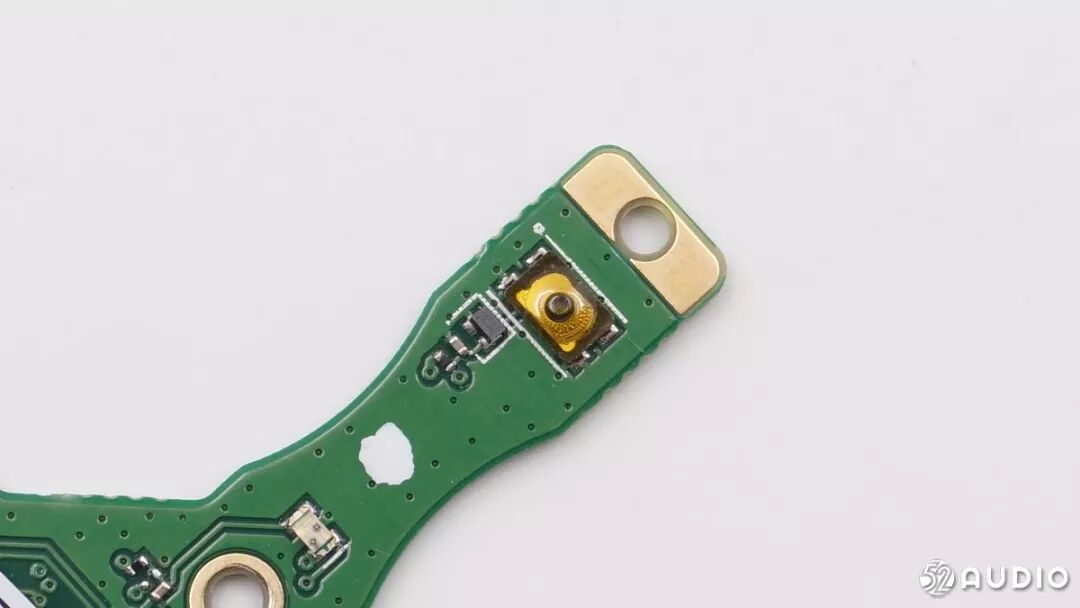

这颗微动是蓝牙配对按键。
LED工作指示灯。

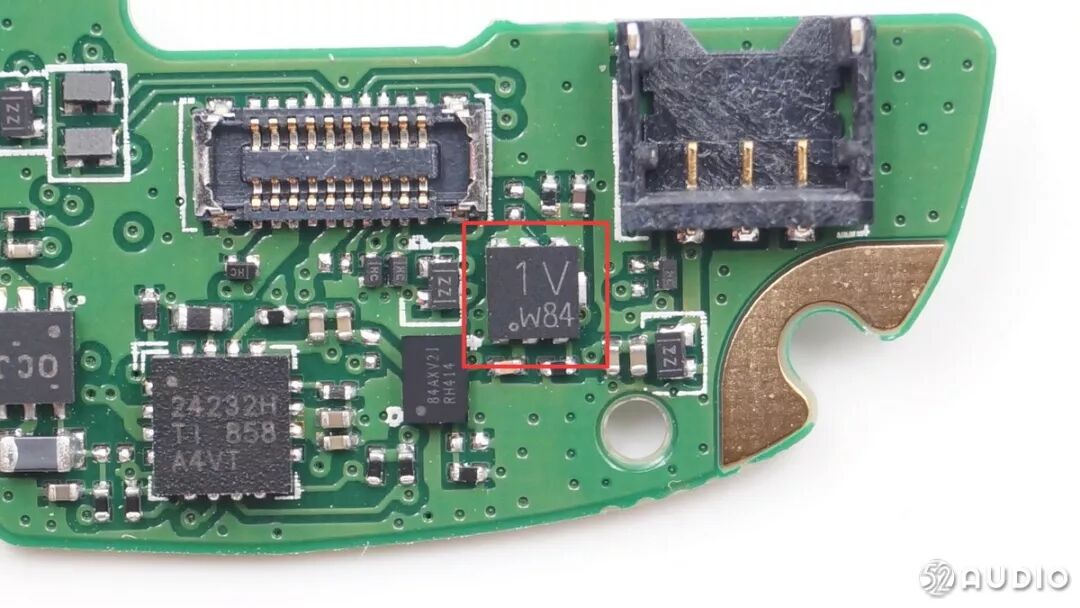

丝印1V W84芯片，作用不详。
丝印84AXV21 RH414芯片，作用不详。
TI德州仪器 24232H USB 锂电池充电器。

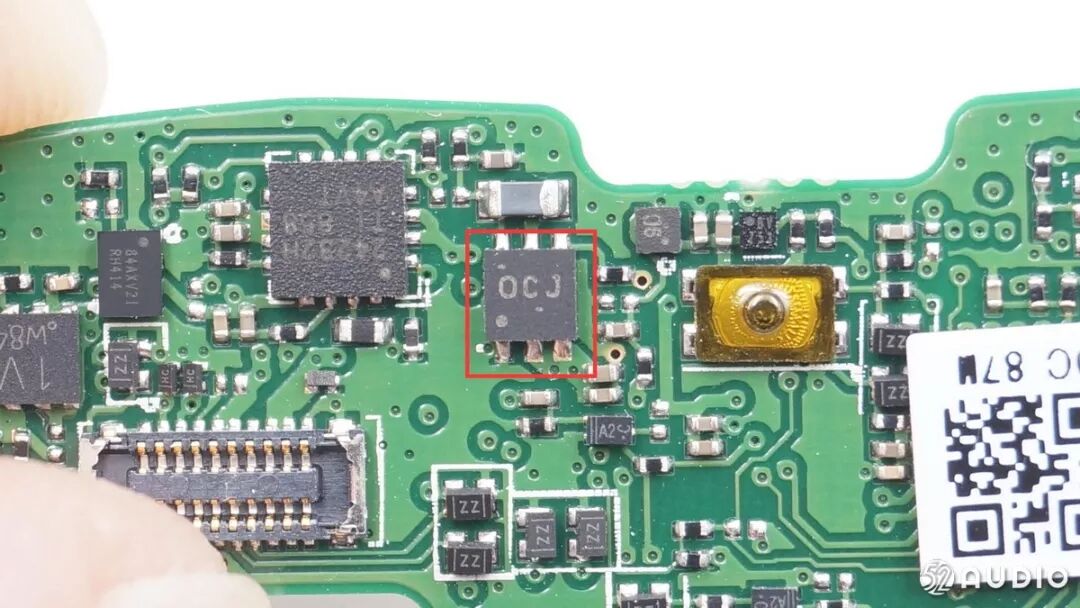

丝印OCJ芯片，作用不详。

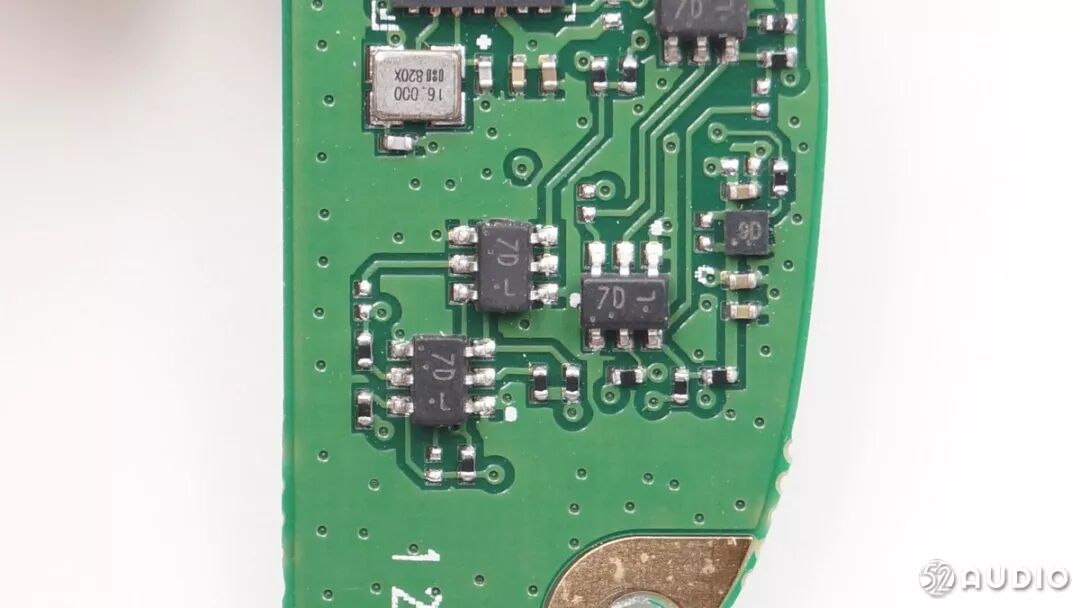

稳压IC。

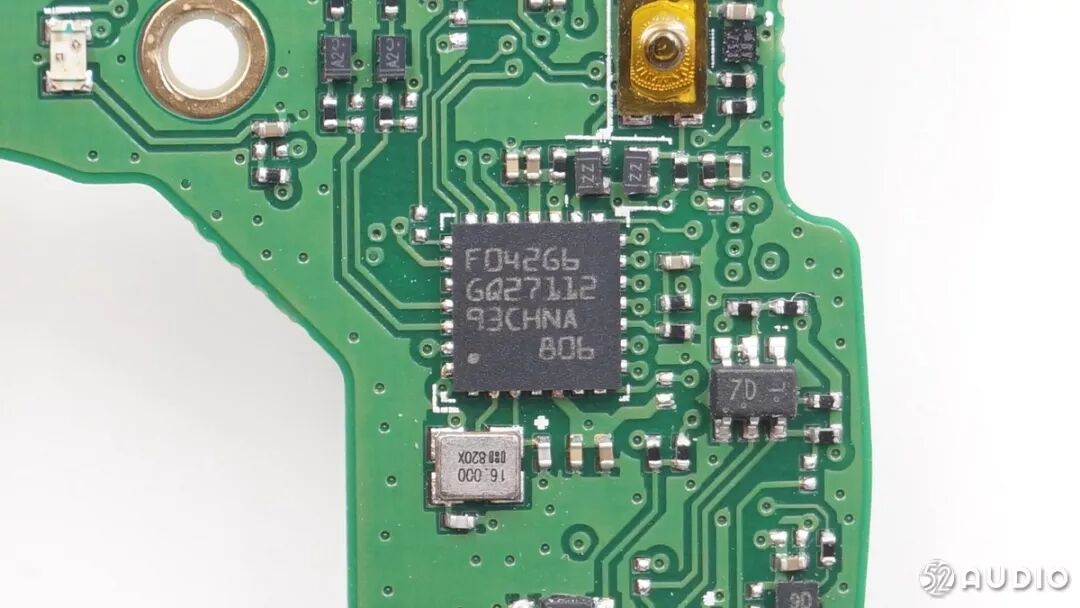

丝印F0426b GQ27112 93CHNA 单片机，下方是一个16.000MHz的晶振。

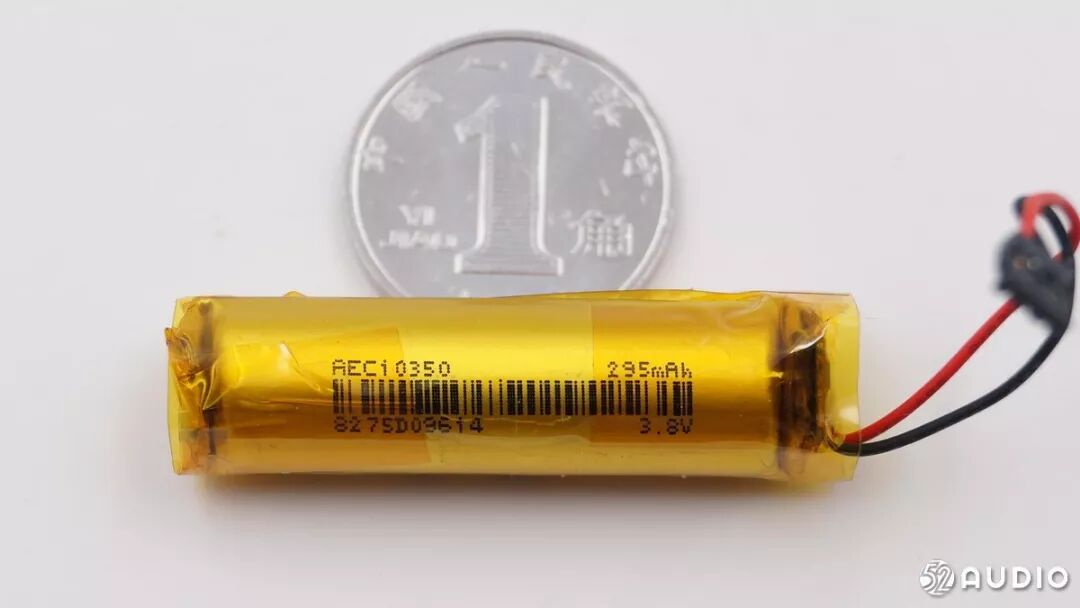

我爱音频网使用1角硬币与电池对比。

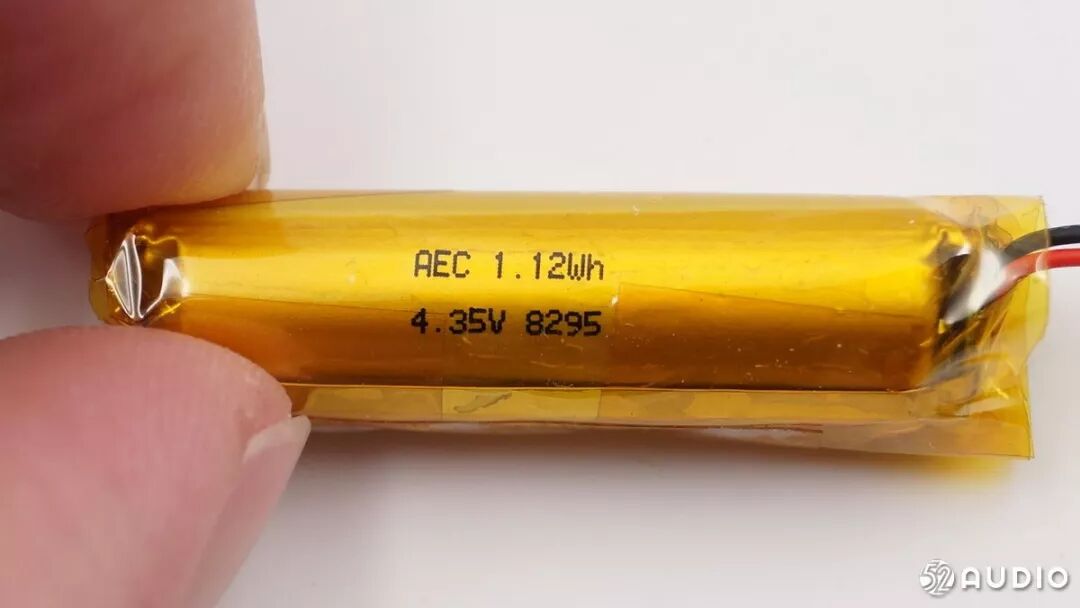

AEC10350电池，容量 292mAh。

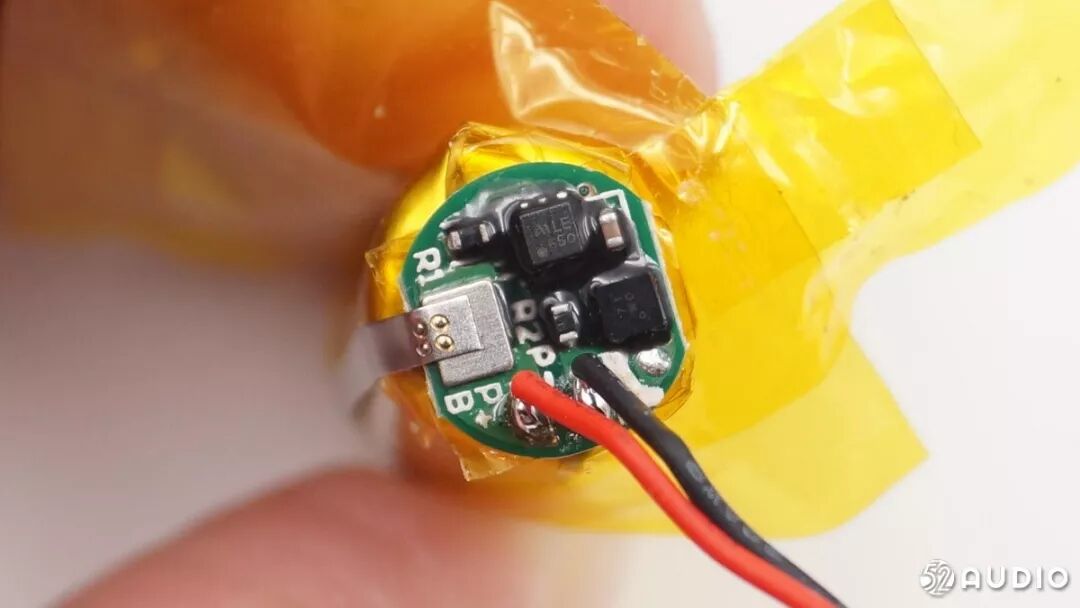

电池上有保护电路。
三、我爱音频网拆解总结
1、首款采用Qualcomm最新的QCC3026蓝牙音频芯片，主打低功耗和低延迟，有效提升蓝牙耳机的持续使用时间；
2、配合OPPO手机使用，配对方便，并且会有弹窗可以直观地看见耳机和充电盒的剩余电量；
3、采用大动圈液晶塑料振膜，配合专门设计的低音导管结构，可以带来高密度的声音和强劲的低音效果。
摄影：sceips8
编辑：Kotori
合作联系：info@52audio.com
*本文由我爱音频网原创发布在我爱音频网微信公众号。未经许可，禁止转载。
