----- 我爱音频网拆解报告 第94篇 -----
拆解报告：B&O Beoplay E8 TWS真无线蓝牙耳机
我爱音频网
发表于
来自知名丹麦品牌 B&O 的首款TWS真无线蓝牙耳机产品，B&O 出色的工业设计和用料继承了Bang& Olufsen九十二年的悠久传承，征服了不少小伙伴。今天来跟大家分享的B&O Beoplay E8是一款专注于蓝牙音频表现的蓝牙耳机，
B&O Beoplay E8 真无线蓝牙耳机设计独特、造型小巧、支持触控播放暂停音乐、还率先使用了与其他同类耳机不一样的NFMI双耳同步技术，从技术上可以使耳机链接更稳定。
那么这款颜值颇高的耳机内部到底是什么样的构造呢？我爱音频网将进行拆解，来给大家揭晓。
一、B&O Beoplay E8 开箱
包装是一种独特简约风格，与国内常见的不同，有更多的北欧风。

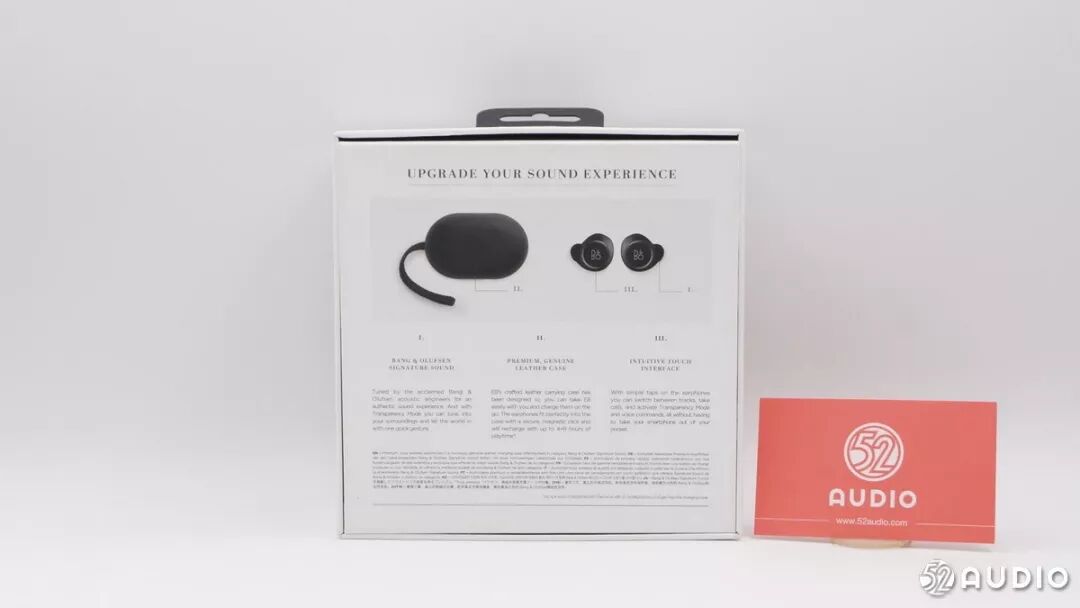

包装背后是一些产品的特色说明。
包装底侧可以看到产品的产地等信息，中国制造。

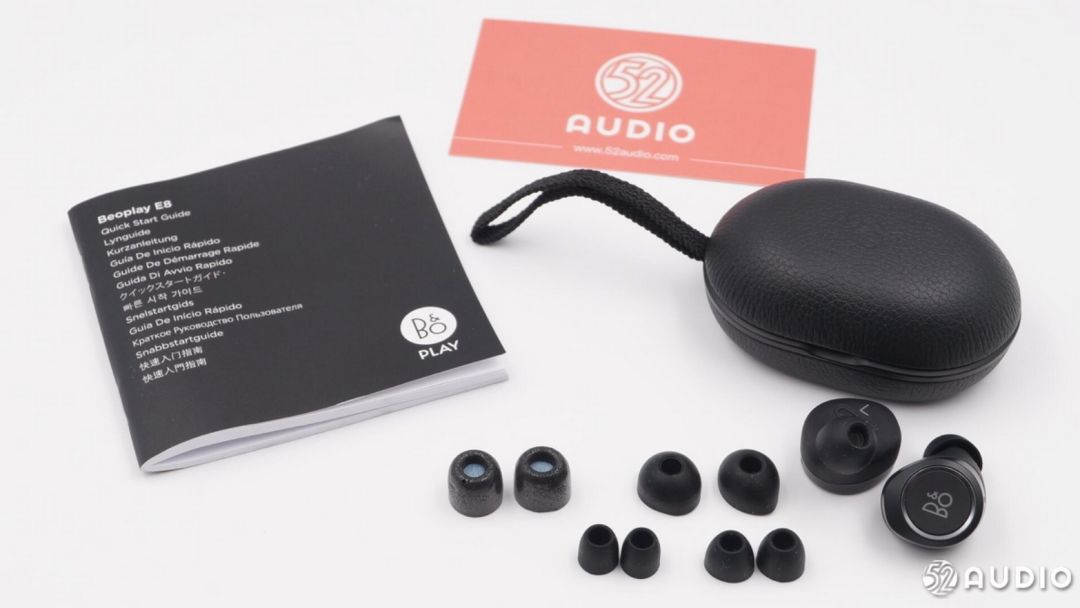

包装内的配件，含有充电盒、耳机、耳机硅胶套和产品说明。
四副额外的耳机套。

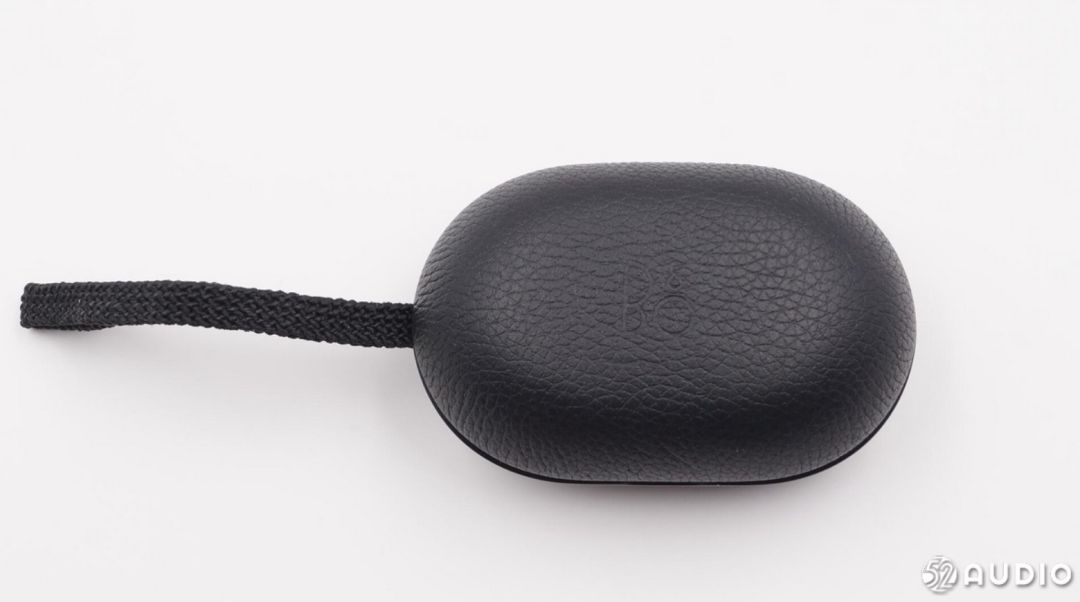

耳机充电盒，采用仿皮材质。
充电接口采用Micro USB，右边是两颗隐藏的白色指示灯，充电的时候一个白色灯闪烁，充满两个白色灯常亮。

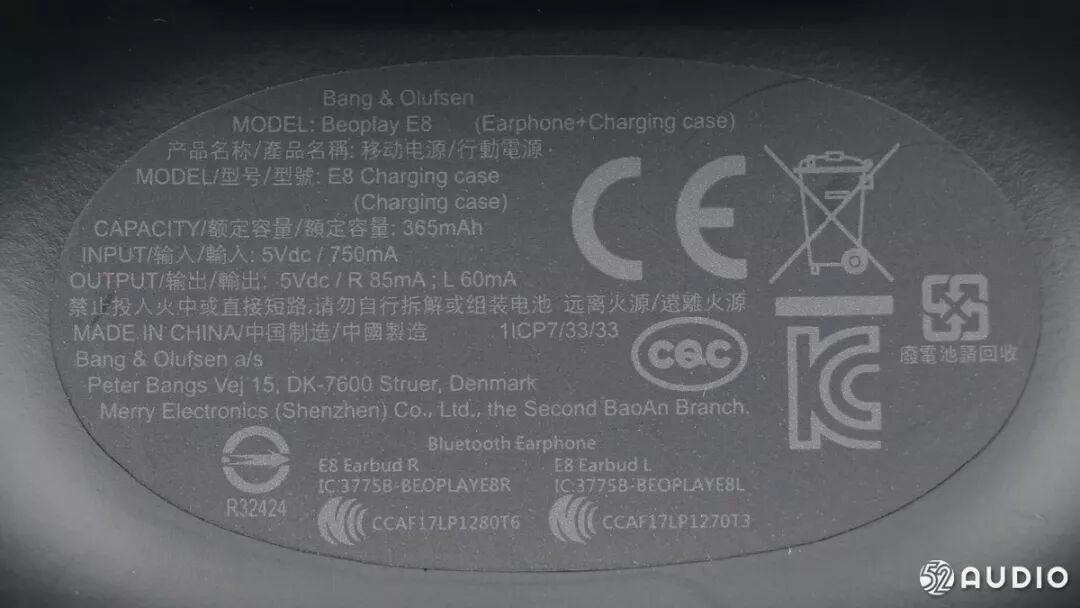

底部是铭牌信息，Bang & Olufsen Beoplay E8 耳机充电盒，额定容量365mAh，输入5Vdc 750mA，输出5Vdc R85mA L60mA。中国制造。

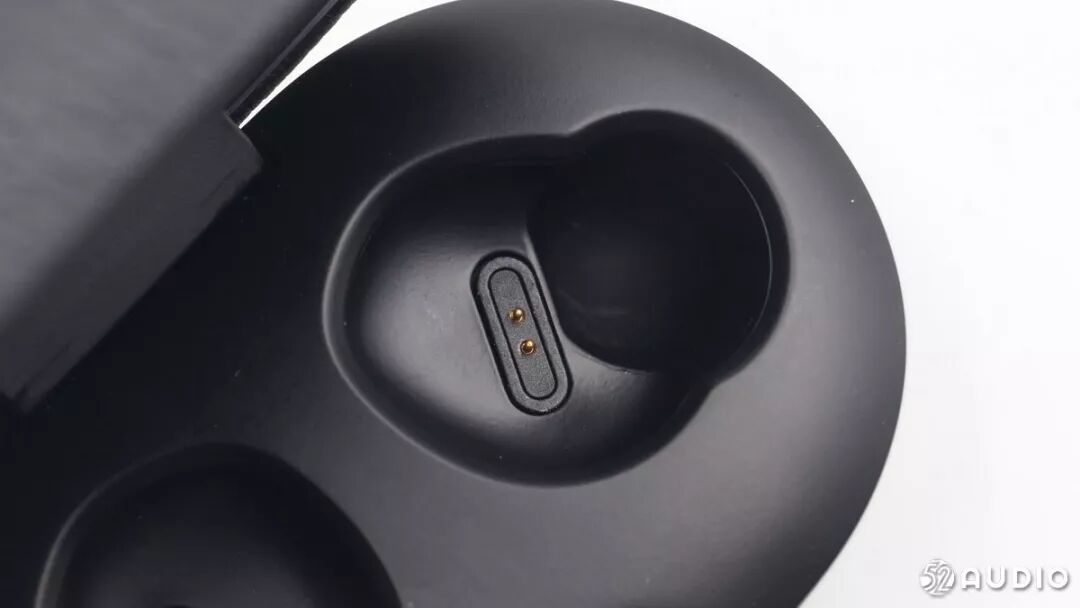

充电触点为2pin铜顶针。

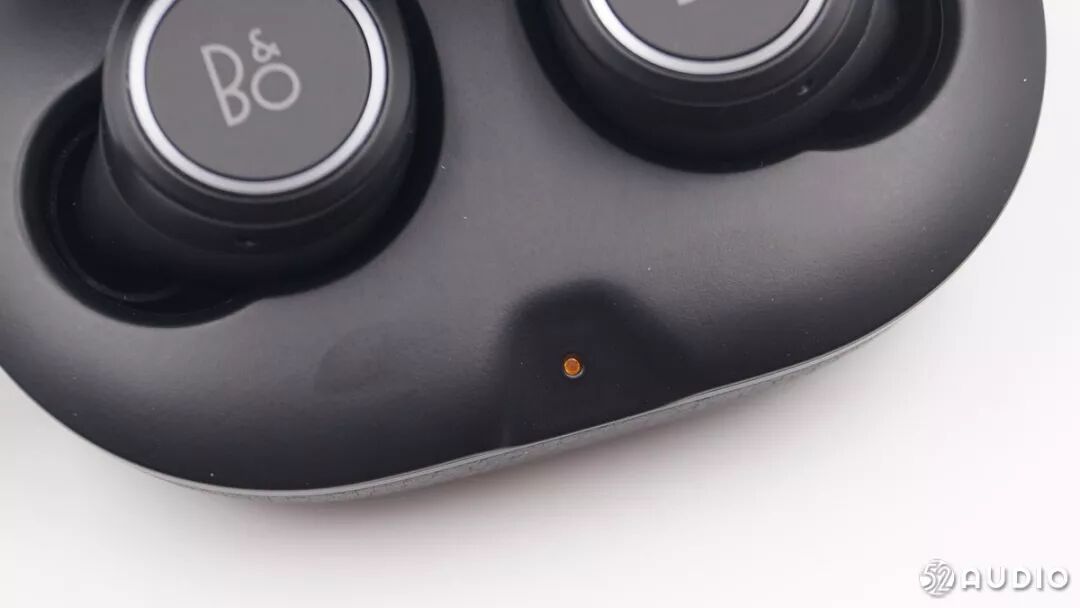

LED状态指示灯。
耳机充电盒C面特写。
我爱音频网使用ChargerLAB POWER-Z KT001进行充电测试。

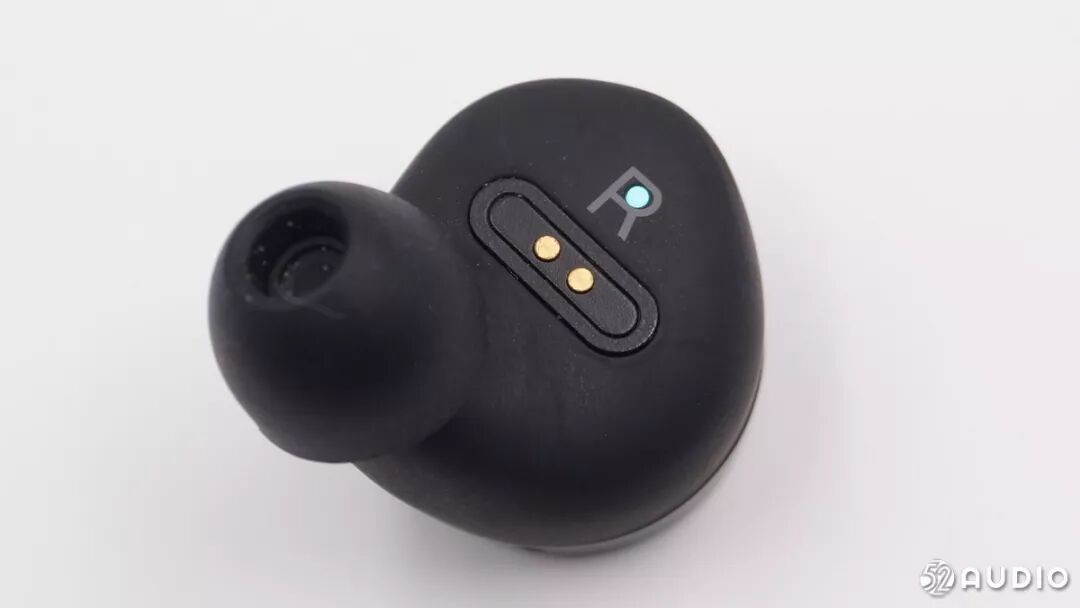

R耳机特写，有2个充电触点，上方有一个LED指示灯。
二、B&O Beoplay E8拆解

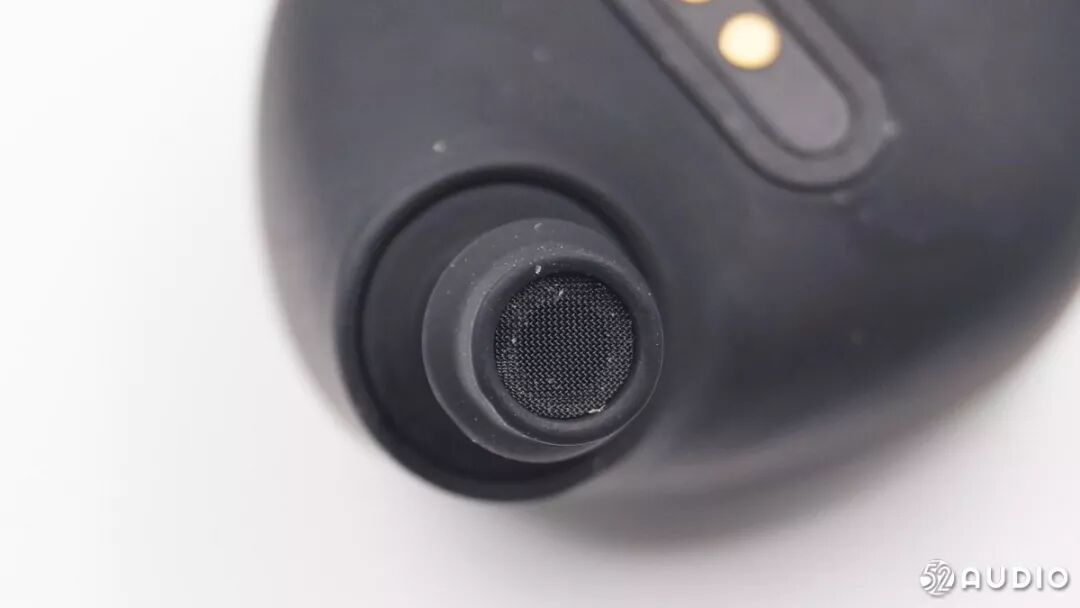

耳机导管上有滤网保护。

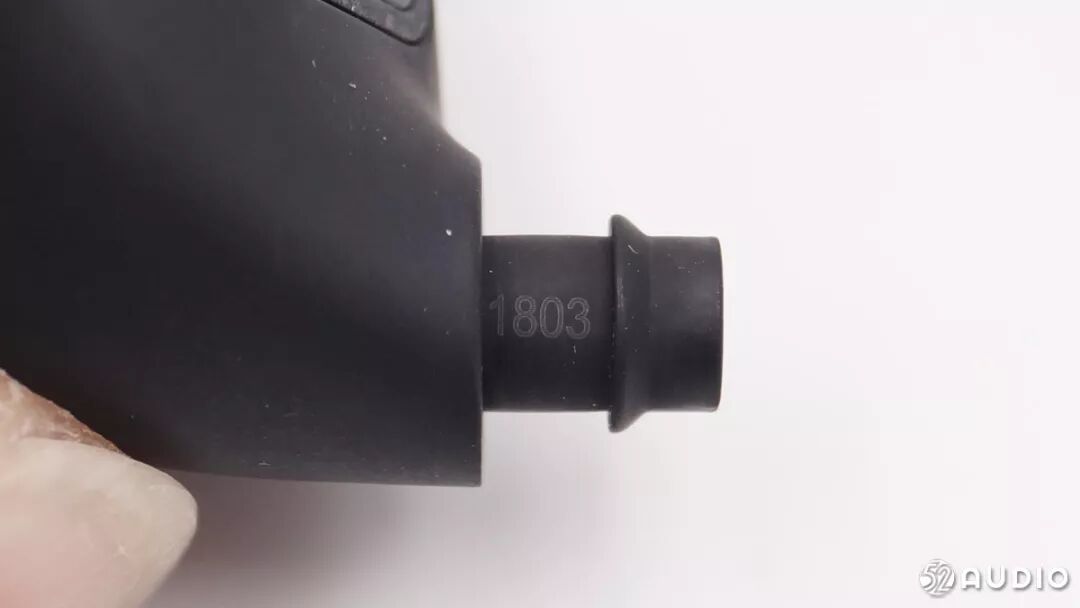

导管上印有产品编号。

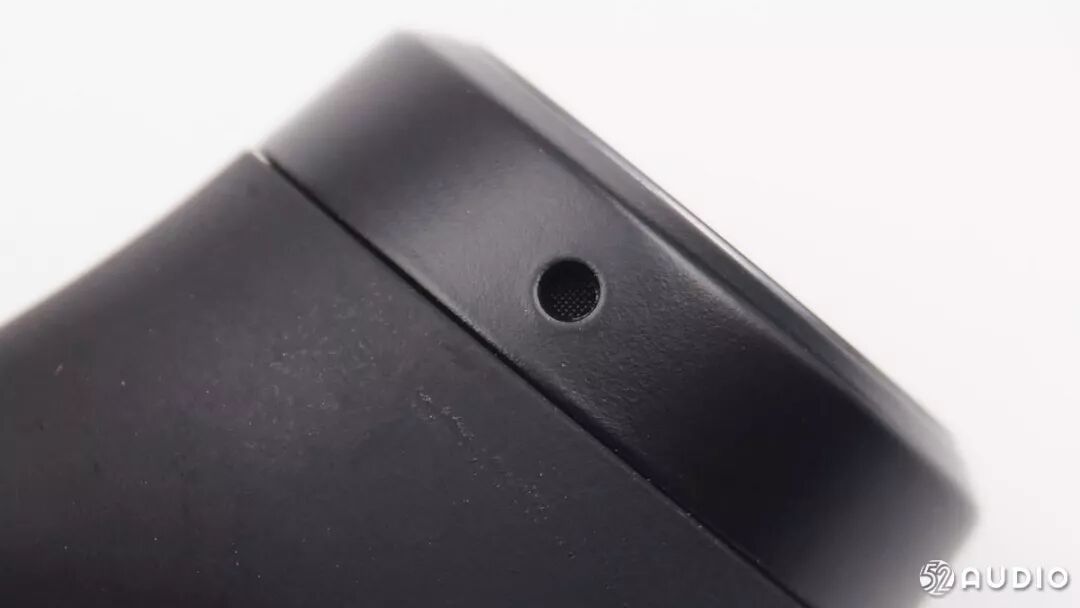

耳机侧面的麦克风孔。

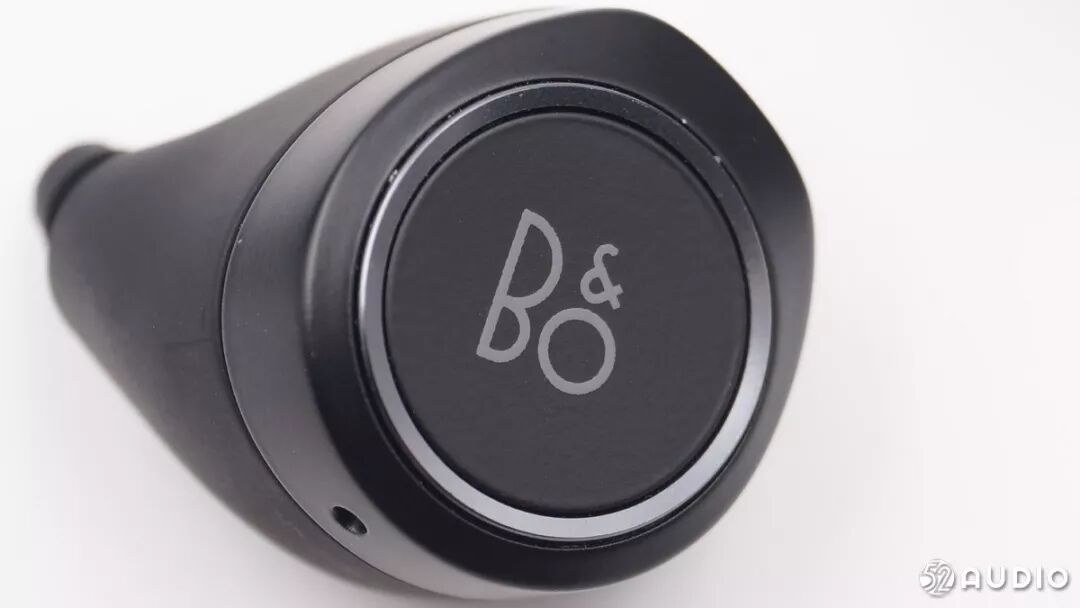

耳机背部是一个B&O LOGO，同时这边还是个触控按键。

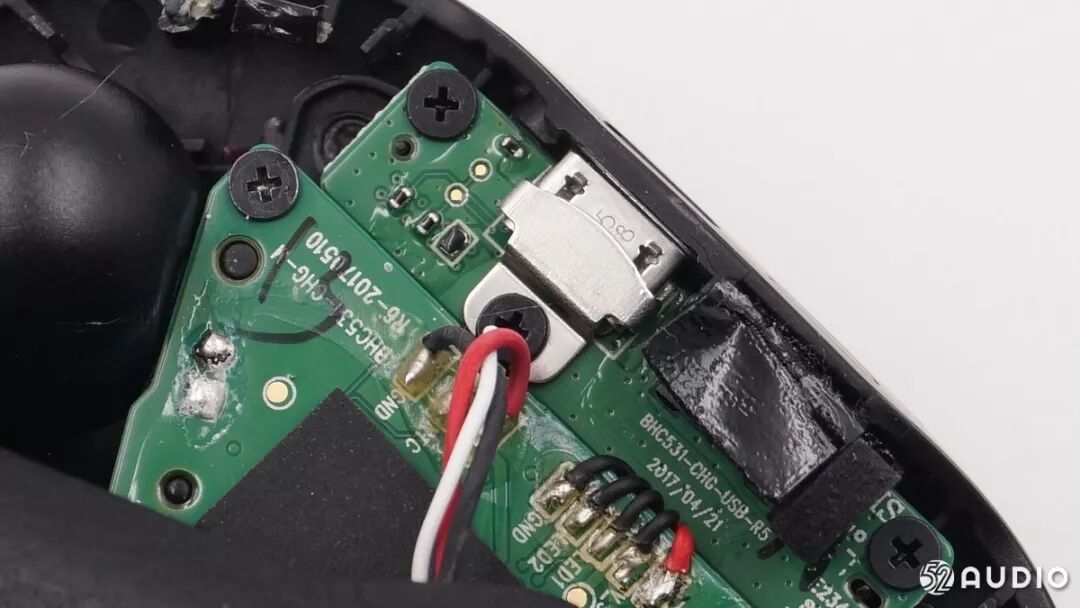

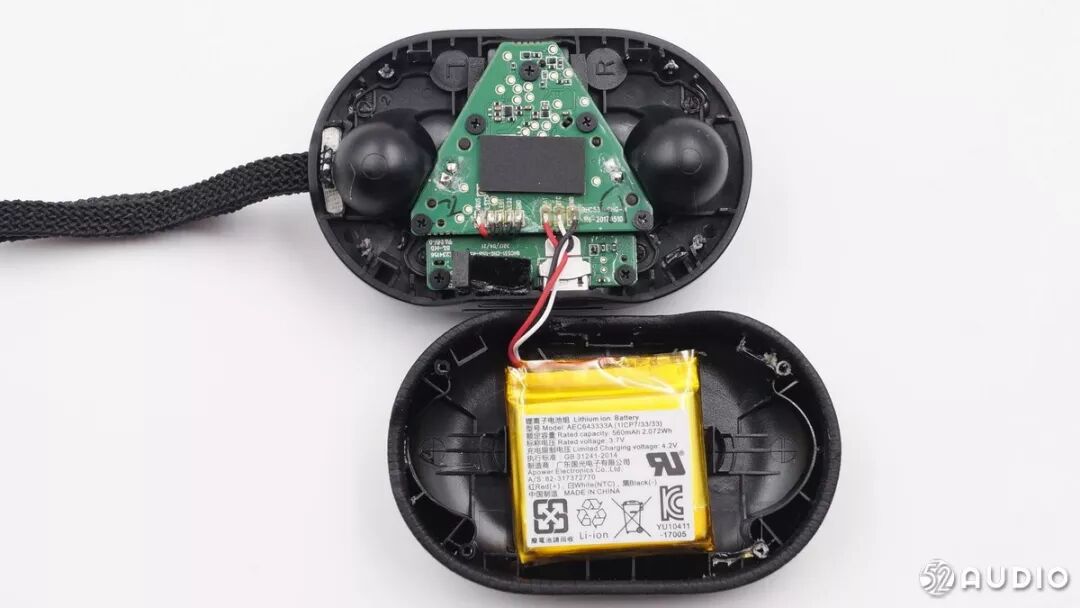

拆开耳机充电盒，可以看到电池使用导线连接到主板上。
Micro USB充电插座在单独的一块小板上。

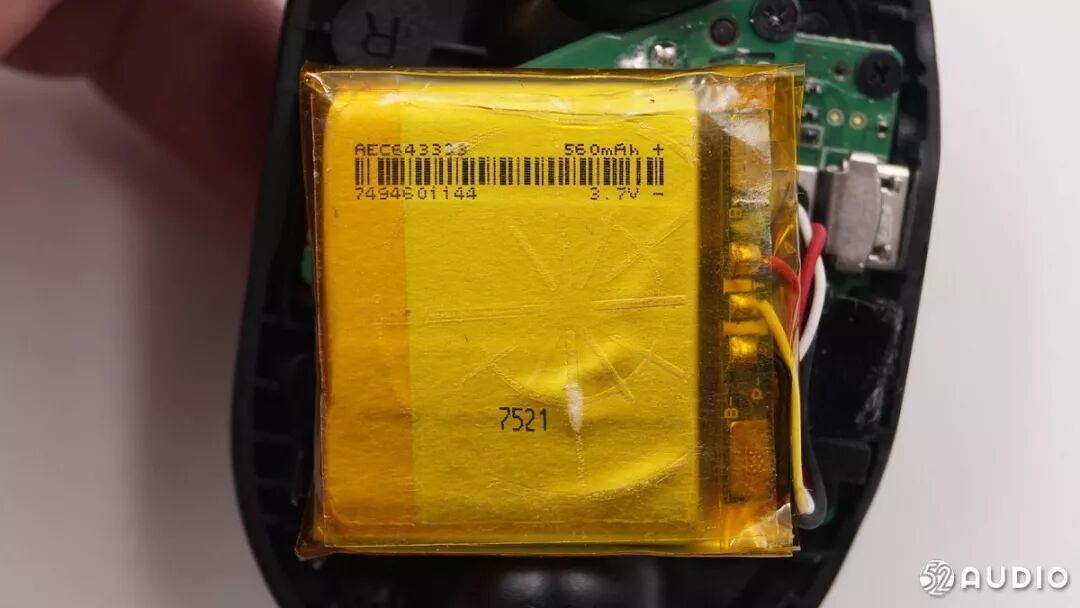

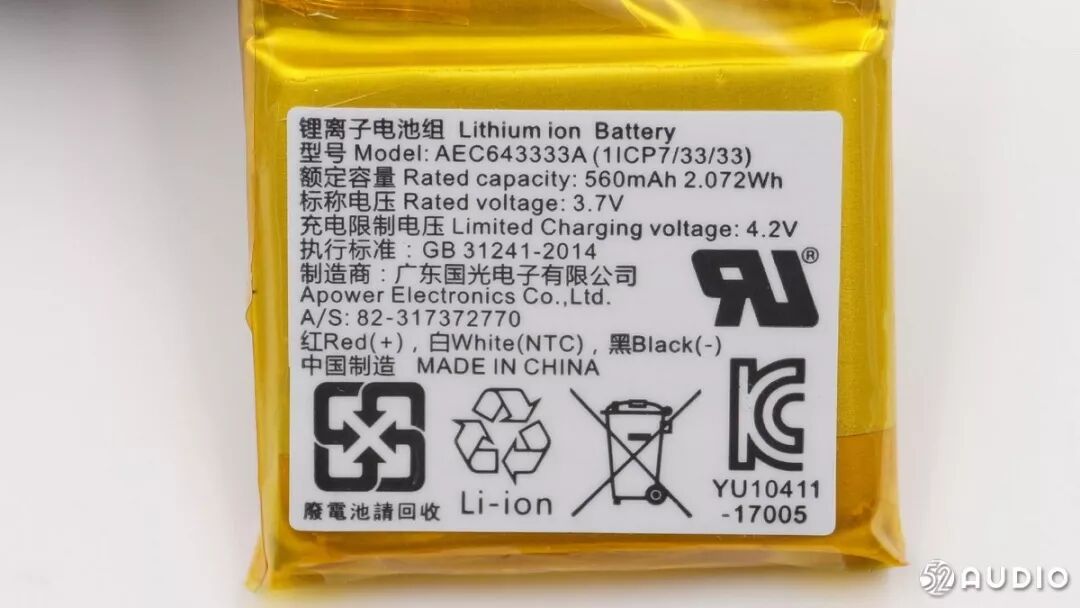

电池采用锂聚合物电池组，额定容量560mAh，广东国光电子有限公司制造。
锂聚合物电池背面特写，3.7V 560mAh。

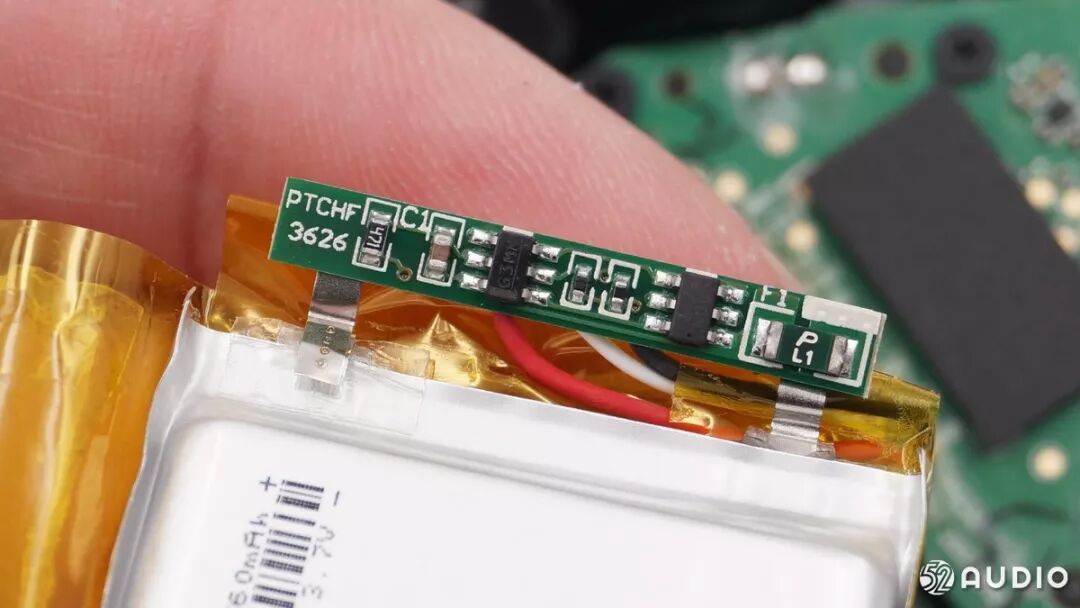

锂电池上有保护电路和自恢复保险丝。

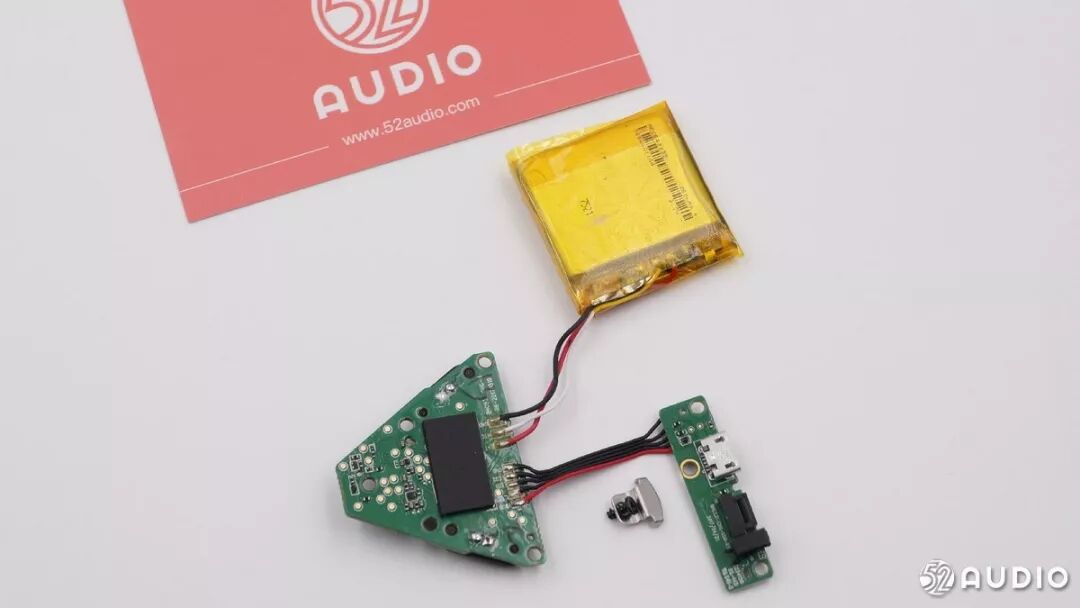

充电盒内部部件一览。

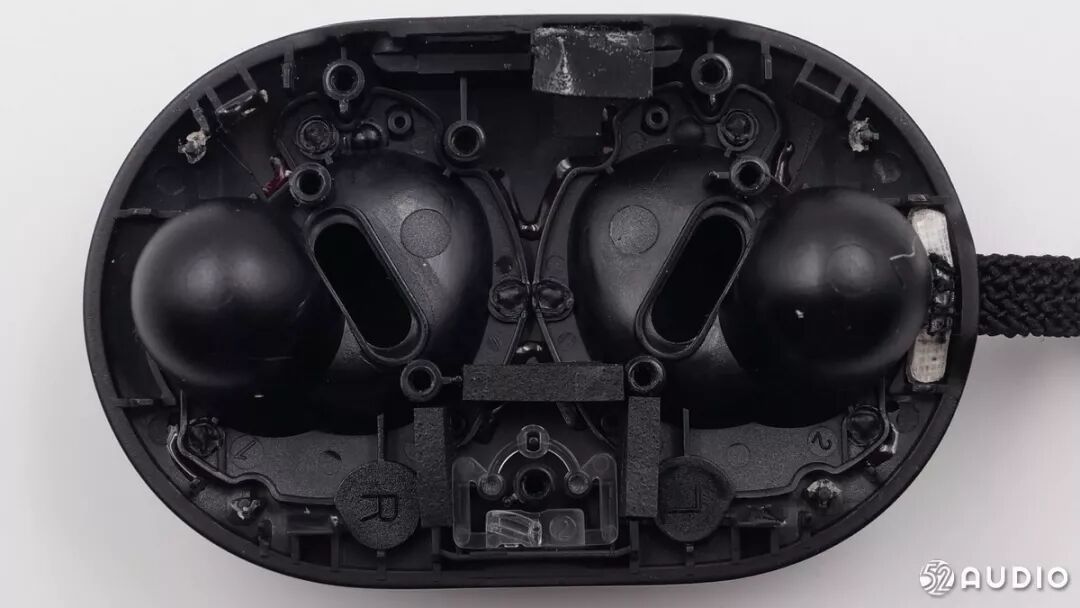

耳机充电盒上盖背面特写。

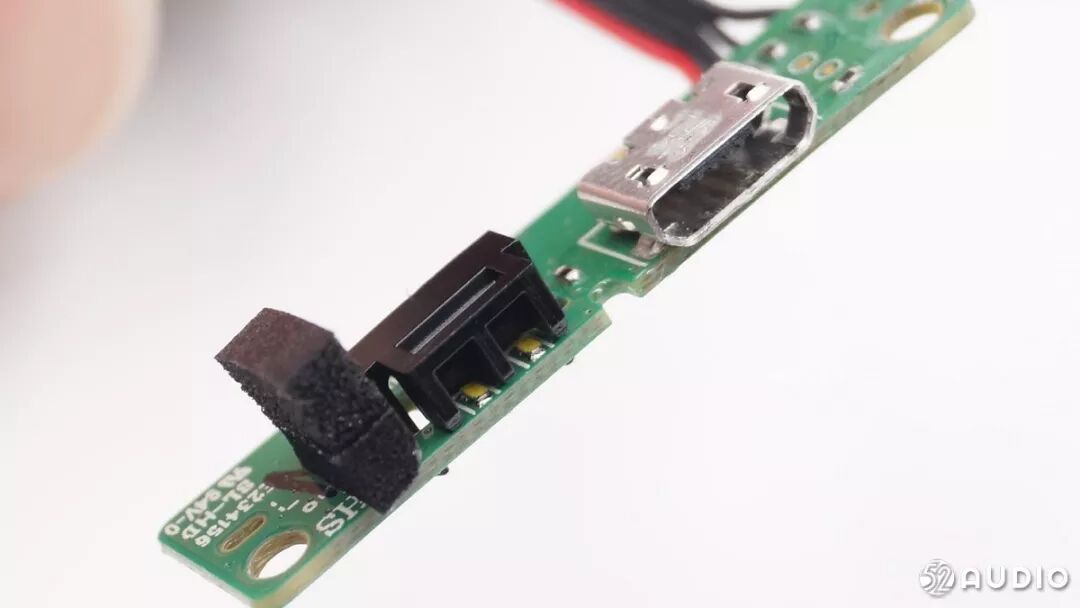

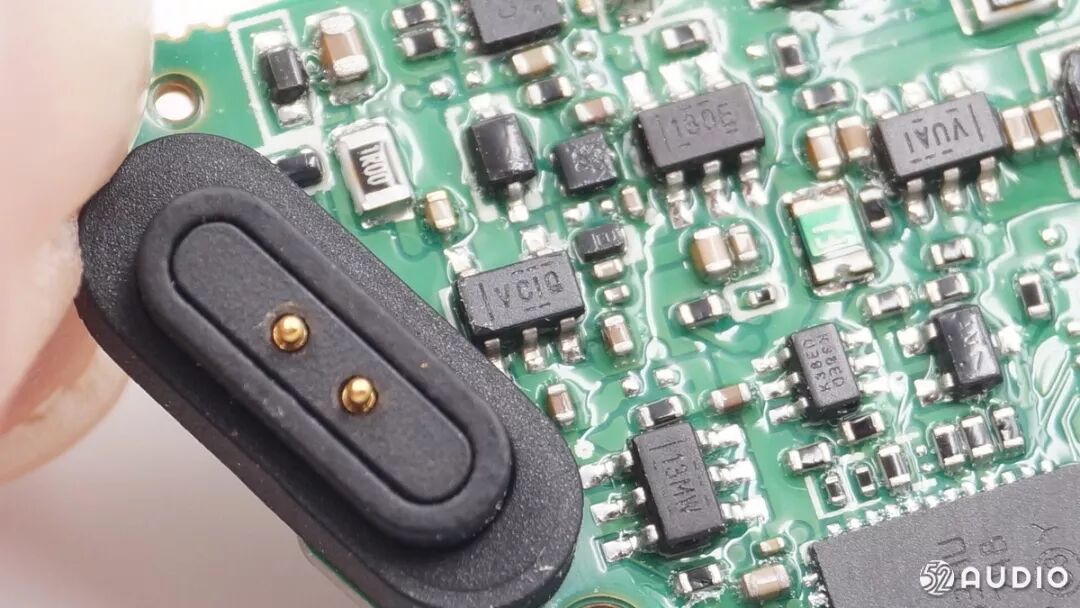

Micro USB充电小板特写，LED指示灯有黑色遮光罩。

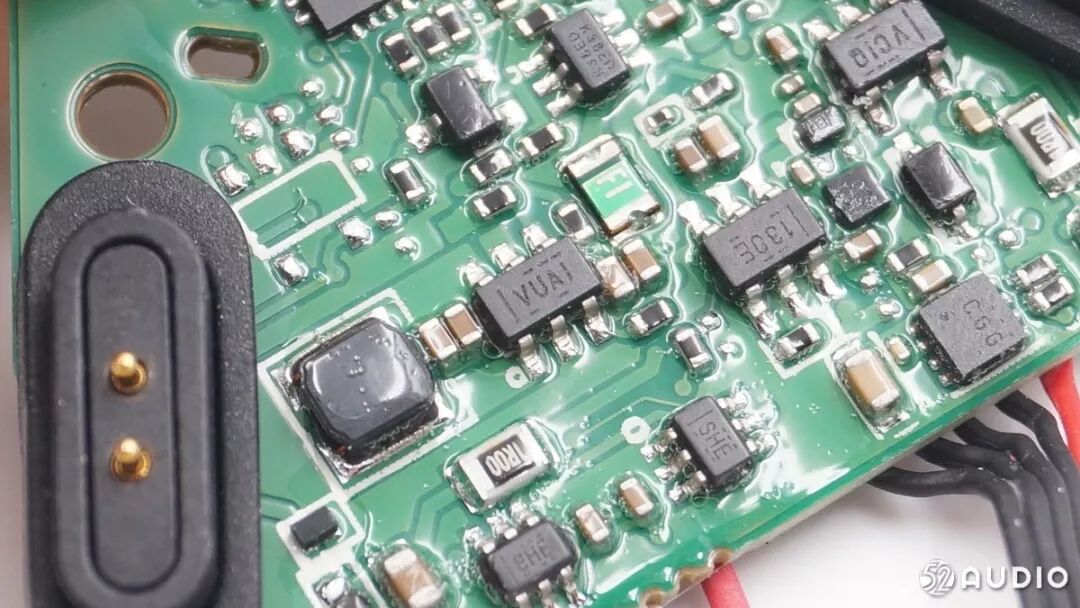

PCB敷了一层软质防水胶。

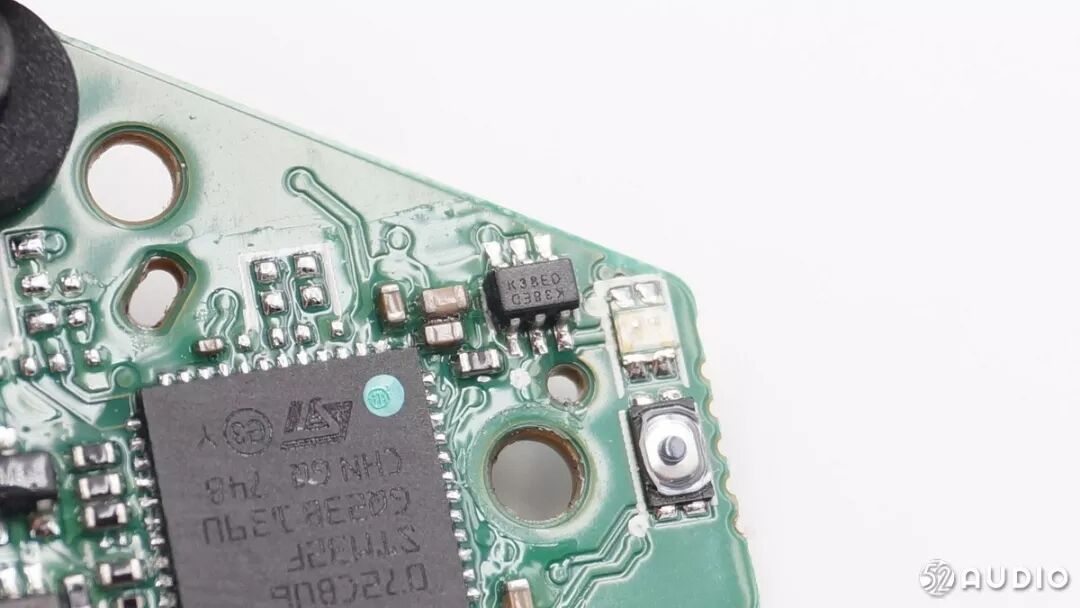

LED指示灯和重置按键。

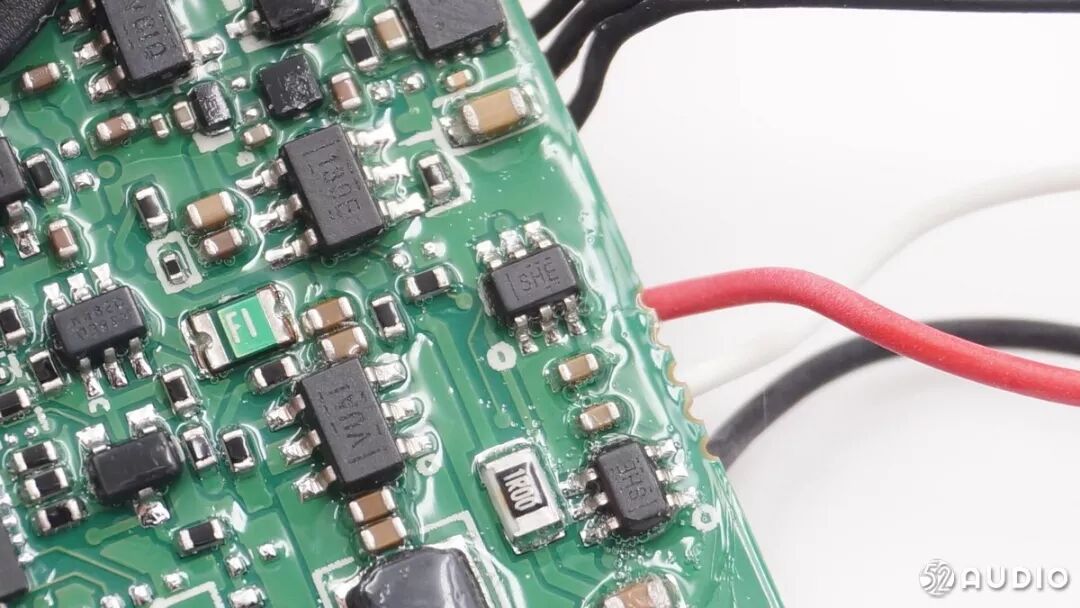

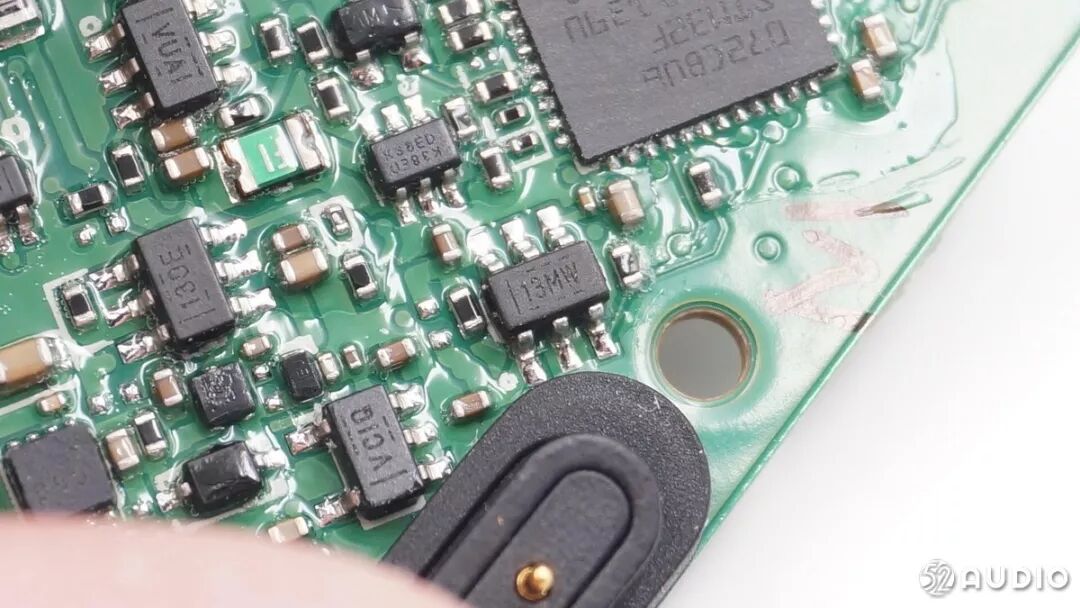

丝印SHE , TI 德州仪器 INA199 用于采集充电电流。
TI 德州仪器 BQ21040 0.8A充电电流的锂电池充电芯片，SOT23封装。
TI 德州仪器 TLV61220 同步整流升压转换器，将内置电池升压为耳机充电。
TI 德州仪器 TLV73333 低压差稳压器。
TI 德州仪器 TPS22918 负载开关，用于控制充电输出。
LED控制器。
TI 德州仪器 BQ24314A，输入过压过流保护芯片。
背面有很多测试点。

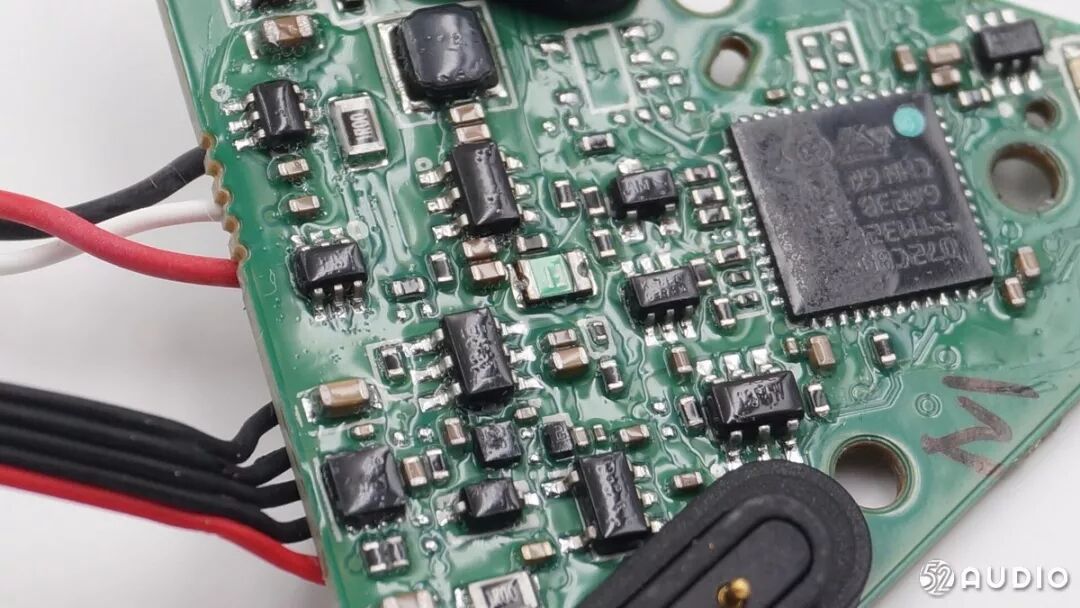

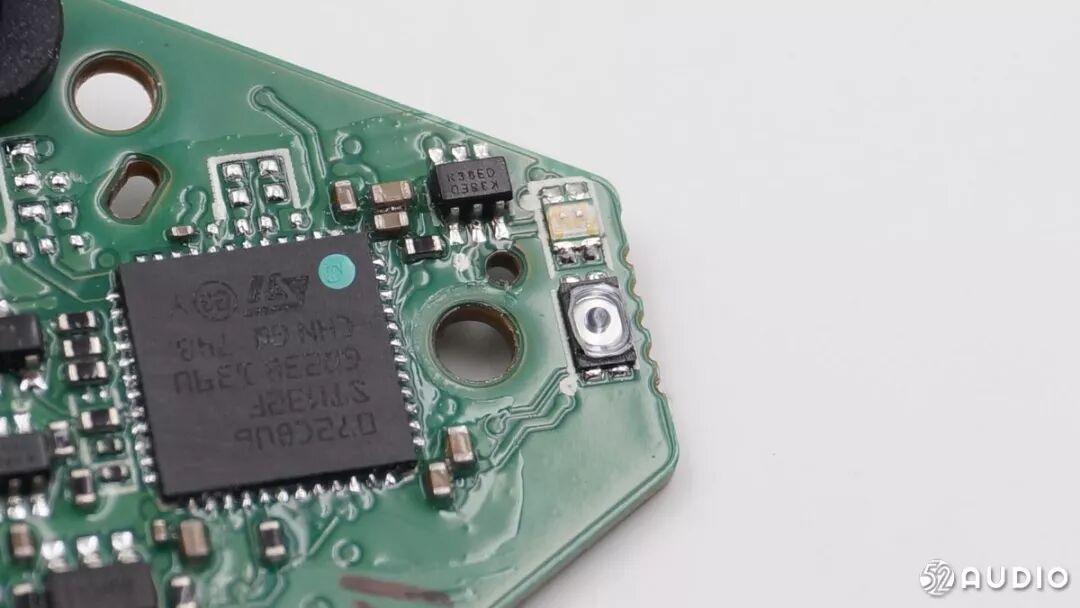

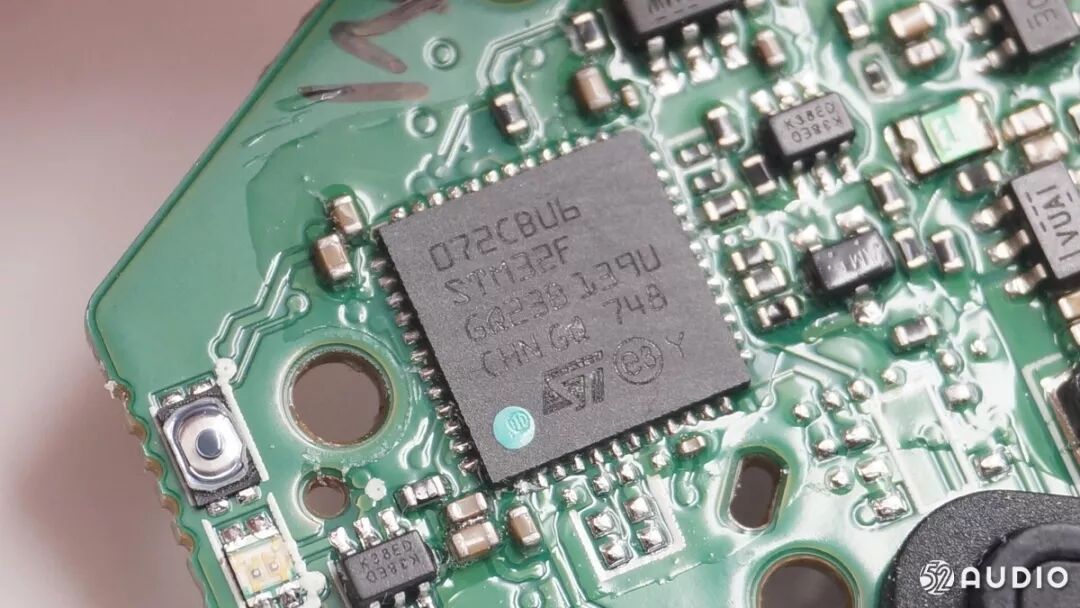

STMicroelectronics 意法半导体 STM32F系列高性能MCU。
该系列MCU具有集成度高的特点：整合了1MB Flash存储器、128KB SRAM等。

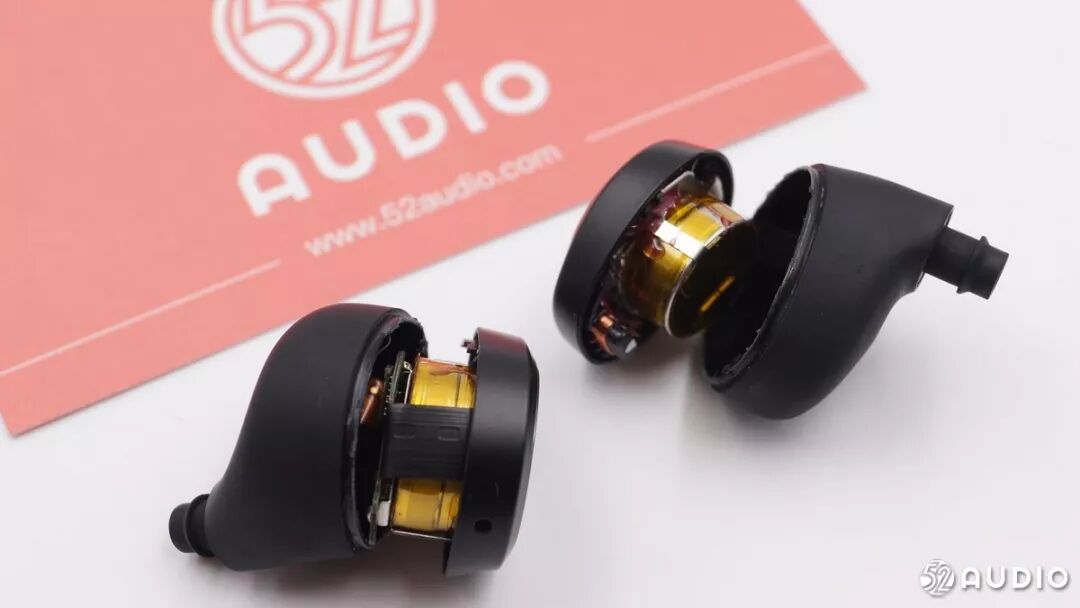

开始拆解耳机。
耳机的充电触点小板，做工精细。

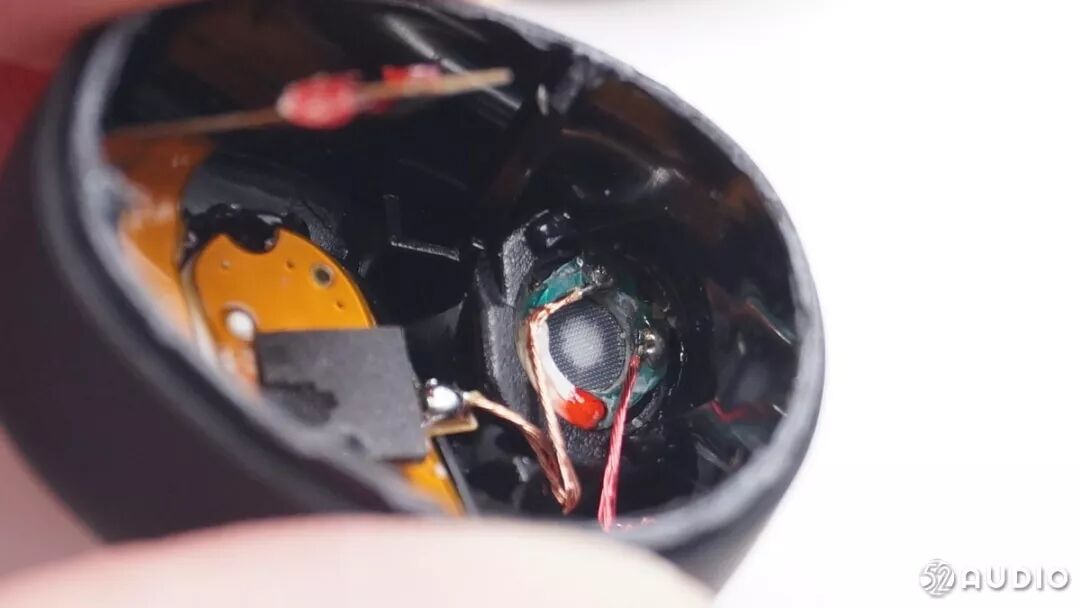

动圈单元固定在导管上。
触控按钮，麦克风打胶固定，上面还有导电布屏蔽。

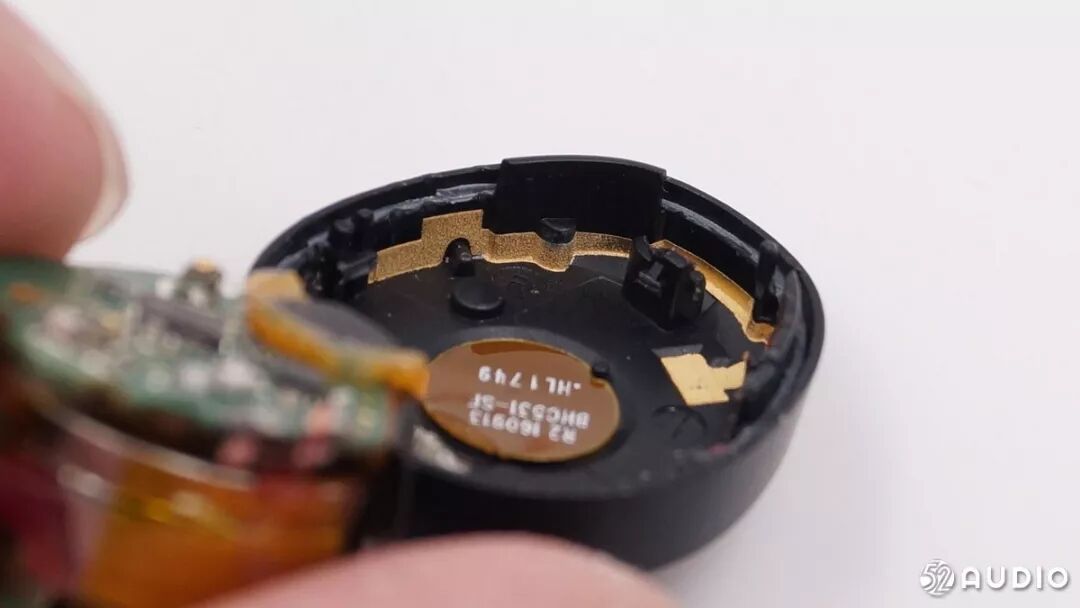

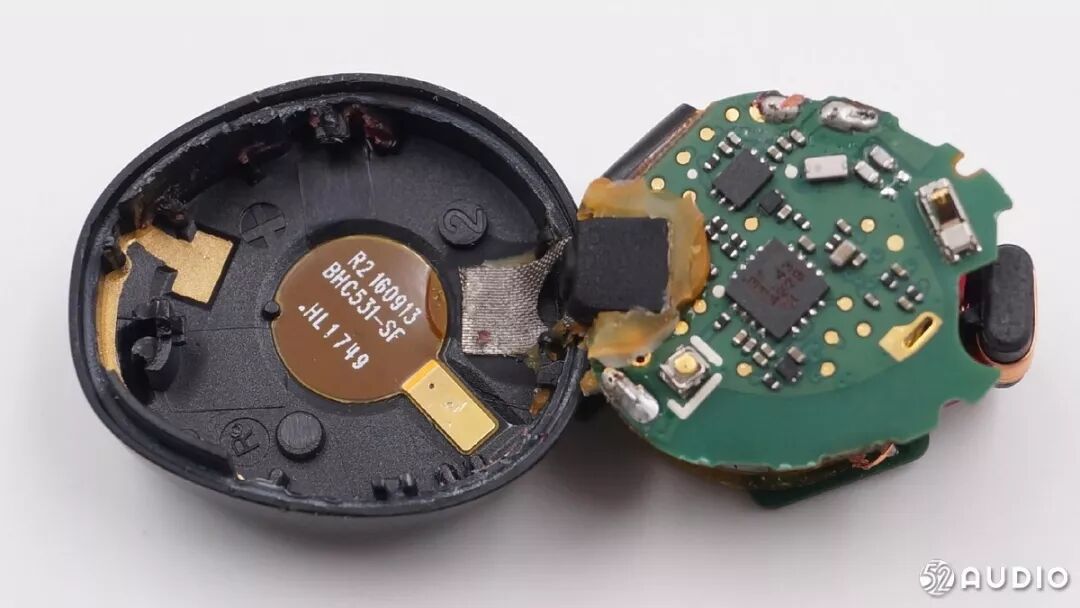

耳机背壳上是蓝牙天线。
NFMI磁力感应器。
VARTA德国瓦尔塔 纽扣式锂电池，容量55mAh。

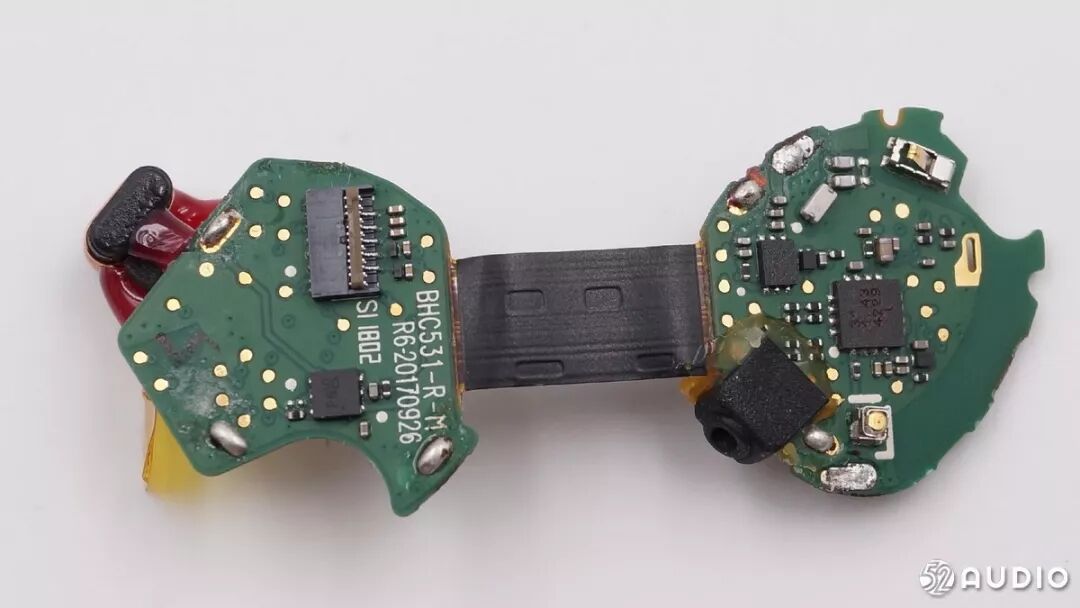

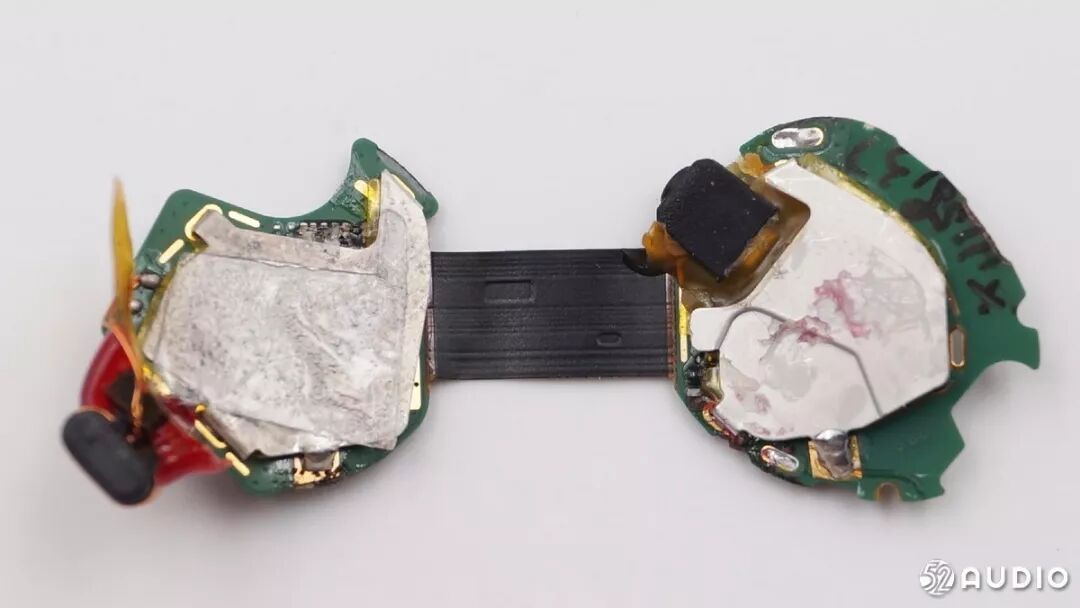

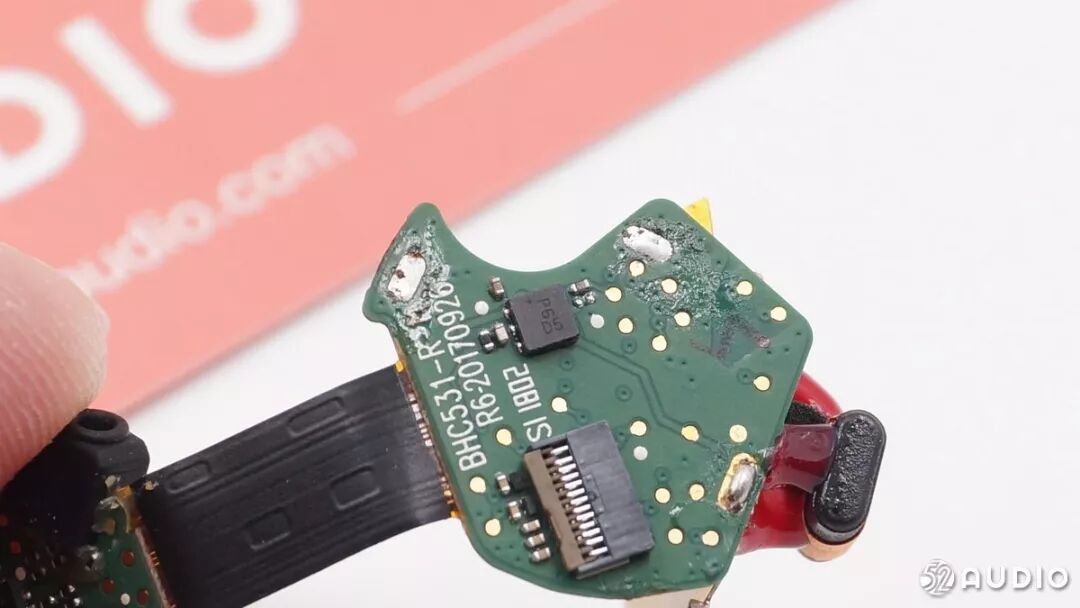

耳机内两块主板采用排线连接。
主板的另一面，芯片上有金属屏蔽罩。
撕开主板上的金属罩。
这个排线座是连接到扬声器的。

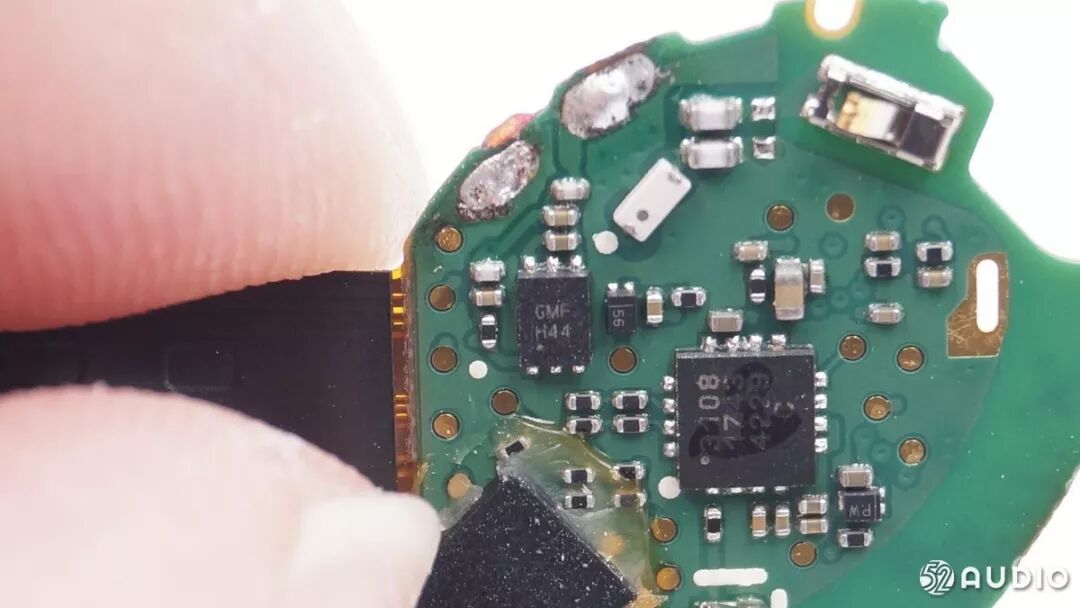

丝印GMF H44芯片。

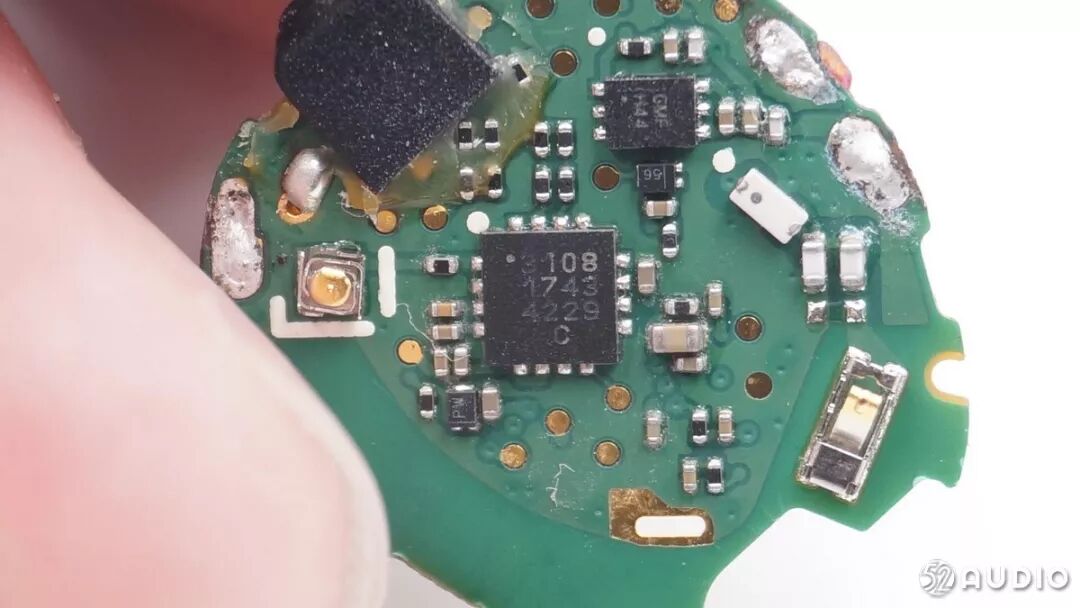

丝印3108 1743 4229芯片。

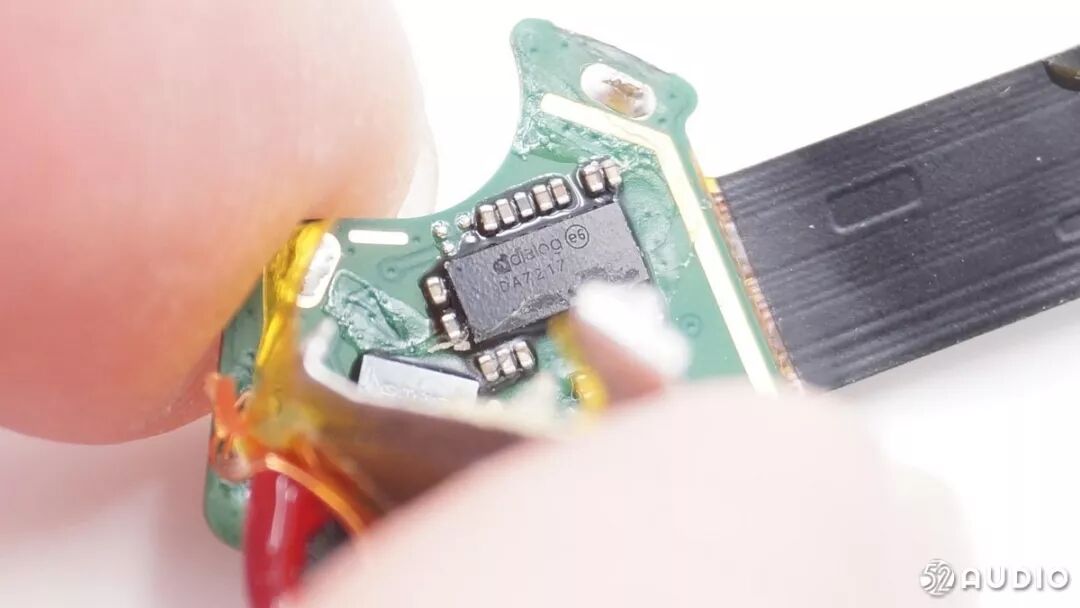

dialog DA7217 高性能音频解码。

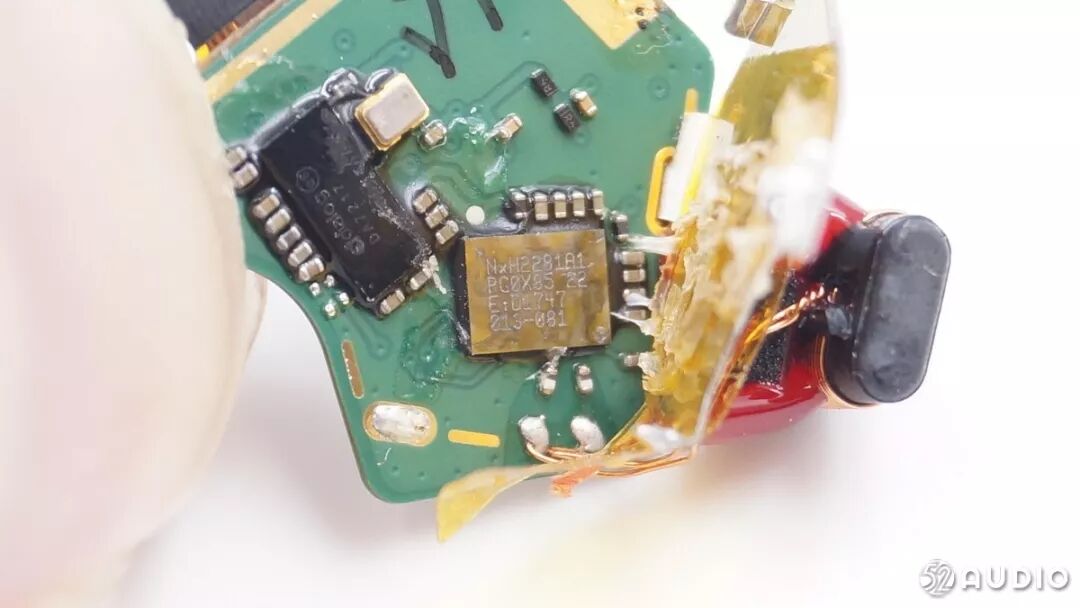

NXP恩智浦 NxH2281A1 NFMI TWS无线音频同步芯片。
接下来看看主控部分。
B&O Beoplay E8 采用 Qualcomm高通 CSR8670。
Qualcomm CSR8670 的双核架构包括一个应用程序处理器、一个超低功耗Kalimba DSP，以及嵌入式闪存，使得CSR8670能够提供非常灵活的解决方案，实现产品的高度差异化。增强的Kalimba DSP协处理器在接收数据时能够同时进行各种信号处理功能。接收方式可以使以下任意一种：无线、数字或模拟音频流。
Qualcomm CSR8600产品系列设置工具，以及用于基于CSR8670产品设计的音频开发套件（ADK）能够帮助生产商开发高度差异化的、功能丰富的，以及用于无线或有线消费音频应用的解决方案，而无需花费大量的精力进行软件和硬件开发。
据我爱音频网往期拆解了解到：采用了Qualcomm高通 芯片的耳机产品还有 OPPO 首款TWS真无线蓝牙耳机 O-Free、FIIL DRIIFTER PRO、小问智能耳机Ticpod Solo、Motorola摩托罗拉 Verve Ones+、JBL Free 真无线TWS耳机、拆解报告：QCY Q29 TWS真无线蓝牙耳机、BRAGI The Headphone TWS蓝牙耳机、网易零感蓝牙耳机、Sony索尼WF-1000X“降噪豆”真无线降噪耳机、Air by Crazybaby TWS真无线蓝牙耳机、小米蓝牙耳机mini 等。
Qualcomm 高通 CSR8670 详细资料。
MEMS贴片硅麦，用硅胶套保护。
拆解全家福。
三、我爱音频网拆解总结
1、B&O Beoplay E8采用 Qualcomm高通 CSR8670，CSR8670蓝牙音频芯片具有全集成，高性能的特点；
2、左右耳同步部分采用NXP恩智浦 NxH2281A1 NFMI TWS无线音频同步芯片，通过近场磁感应技术同步左右耳，降低干扰，带来良好的连接体验。
.
.
