拆解报告：233621 Pearl 真无线蓝牙耳机
-----我爱音频网拆解报告第382篇-----
233621是深圳市冠旭电子有限公司旗下耳机产品品牌，发布于2010年。冠旭电子主要从事专业音频、智能耳机及智能音箱等智能终端产品的研发、制造及品牌营销。233621这个子品牌致力于为创新、创享、创续的年轻用户提供设计、音质出色的耳机产品，在产品设计、研发、制造等所有环节都将低碳理念融入其中。
233621每一款产品都有自己的英文名，比如Trip是头戴式降噪蓝牙耳机、Wave是颈挂式蓝牙耳机，还有近期比较火的Zen真无线降噪耳机。
今天我爱音频网要拆解的是233621 Pearl 真无线蓝牙耳机，它采用高通蓝牙芯片，支持aptX音频解码和cVc通话降噪，内置10mm喇叭；耳机支持IPX5级防水防汗，配合充电盒有18小时播放续航。Pearl是珍珠的意思，这款耳机和充电盒的设计也很有特色，下面一起来看详细的拆解报告吧~
一、233621 Pearl 真无线蓝牙耳机 开箱

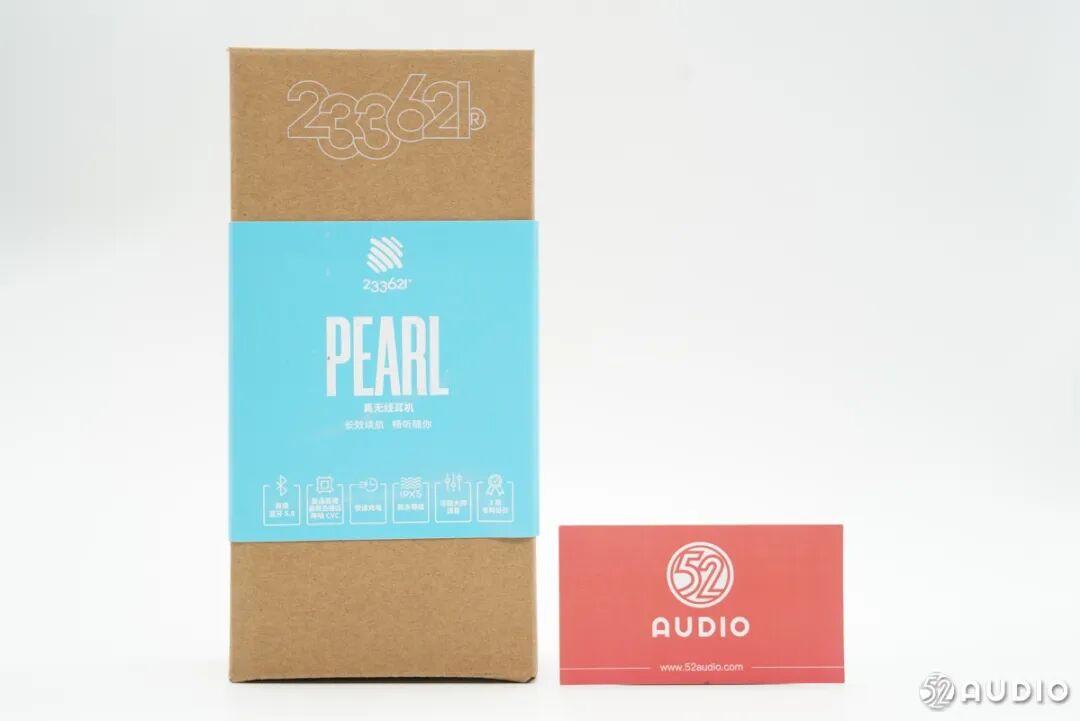

包装盒采用了牛皮纸盒+蓝色腰封的设计，壳子上有“233621”的品牌Logo，腰封上有产品名称“233621 Pearl 真无线耳机”，主打卖点“长效续航、畅听随你”，特色功能：高通芯片支持蓝牙5.0、高通高清音质及CVC通话降噪、快速充电、防水等级IPX5、法国大师调音、2项专利设计。

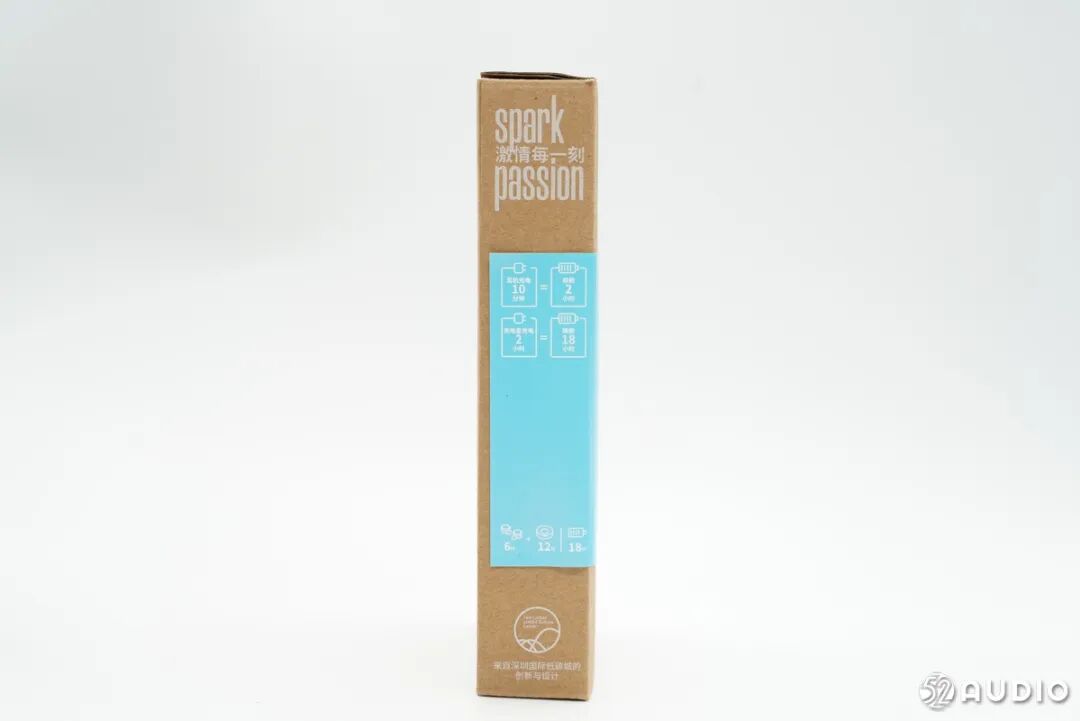

包装盒侧面信息，牛皮纸盒上印有233621的品牌口号“激情每一刻”，底部小字是“来自深圳国际低碳城的创新与设计”，凸显环保理念。侧面腰封介绍了耳机充电的相关信息，耳机充电10分钟可提供2小时续航，耳机+充电盒充电2小时共有18小时续航，耳机单次续航约6小时。

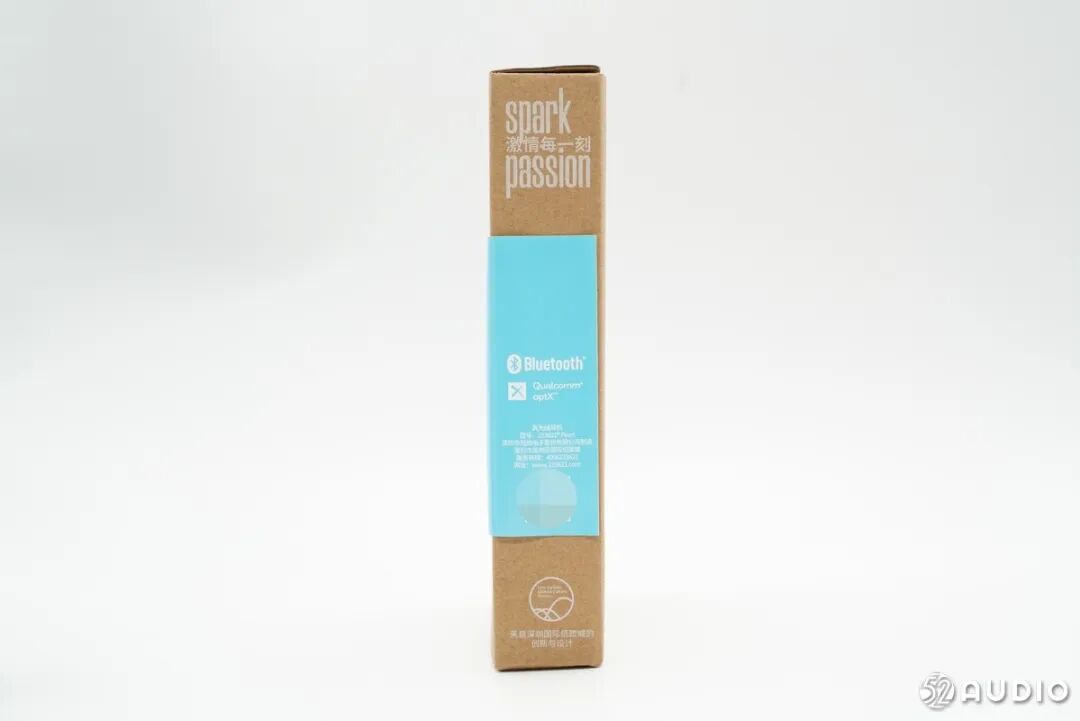

包装盒另一侧面是蓝牙认证和高通aptX的认证标志，产品名称“233621 Pearl真无线耳机”，深圳市冠旭电子股份有限公司制造。
包装盒背面是产品的条形码和序列号等信息，我们手上这台是象牙白配色。

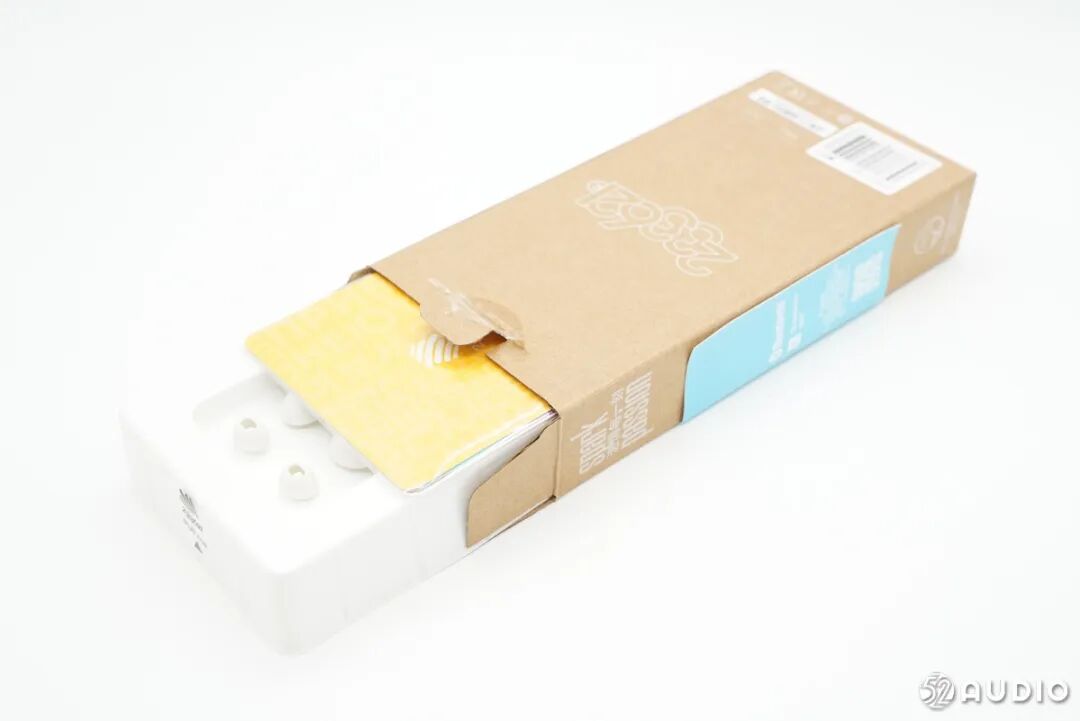

打开包装盒，抽拉设计。

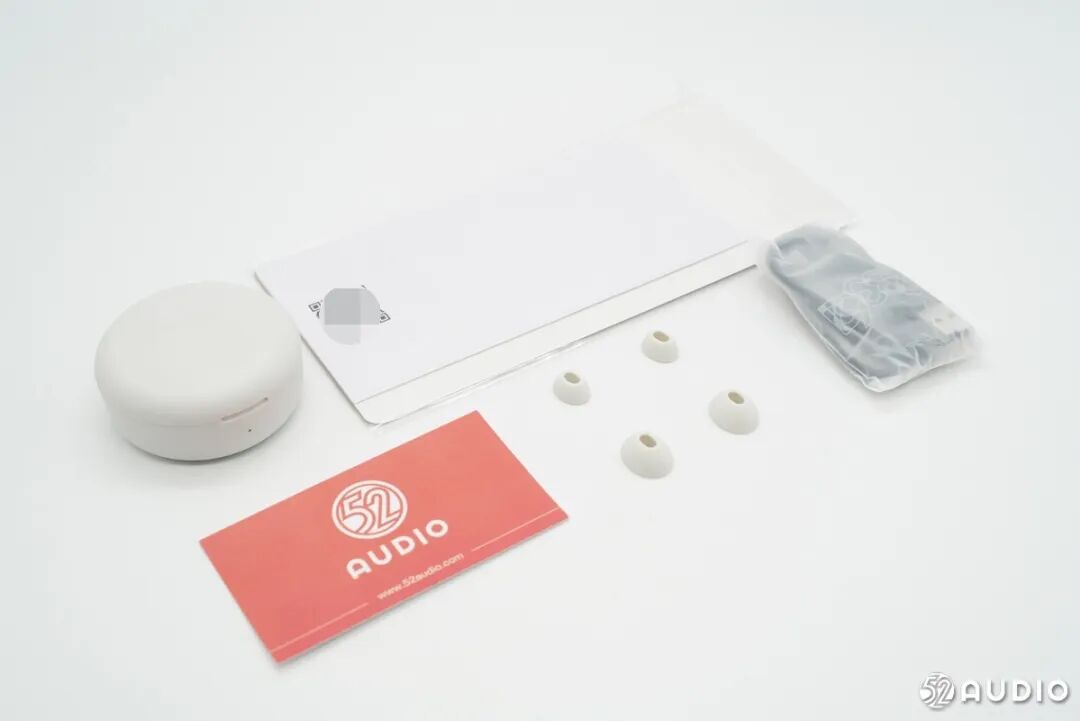

包装盒内物品一览，耳机和充电盒，额外附赠的硅胶耳塞，充电线缆和说明书等。

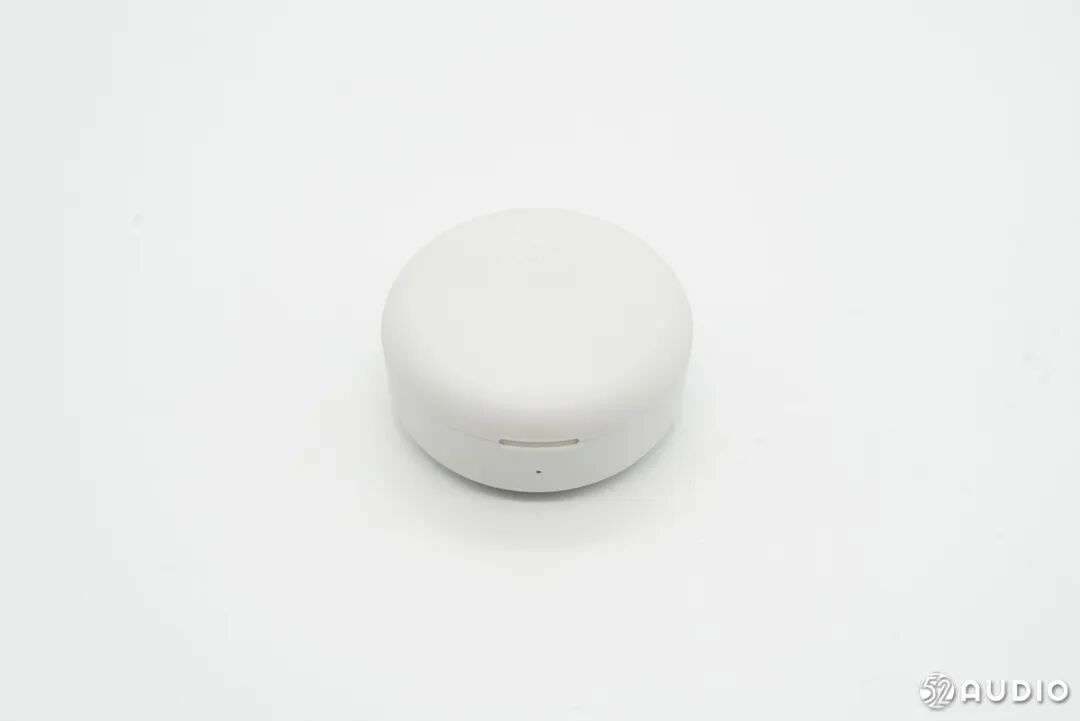

充电盒为圆形的“粉饼盒”式设计，正面有一个凹槽便于打开，下面还有一个指示灯。
充电盒采用USB-C接口输入电源。

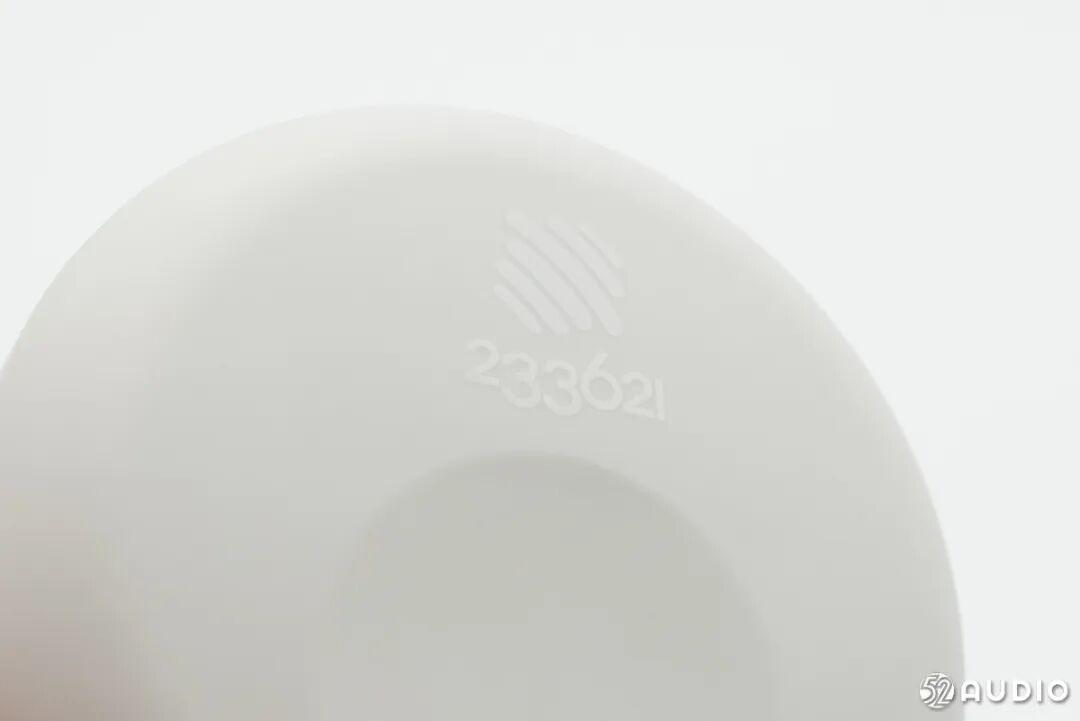

盒盖圆心处有一个凹面，便于拿取充电盒；外侧弧面上印有“233621”的品牌Logo。

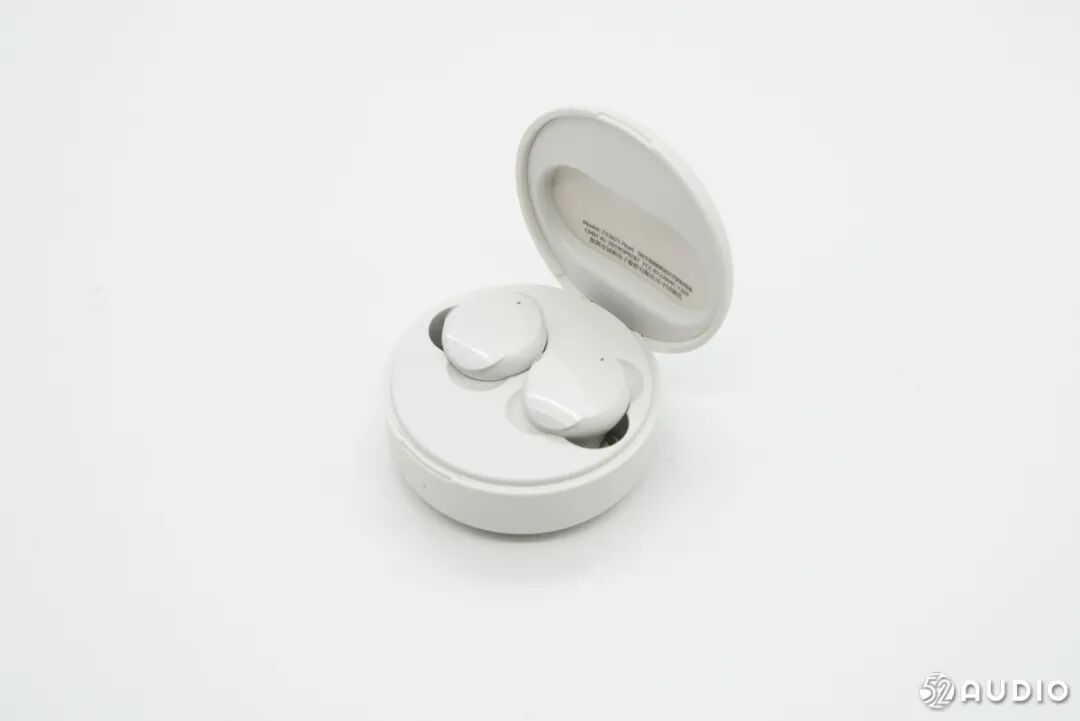

耳机在充电盒内的状态。充电座舱在耳机的上下位置设计了凹槽便于取出耳机。同时可以看到耳机外形是不规则的。

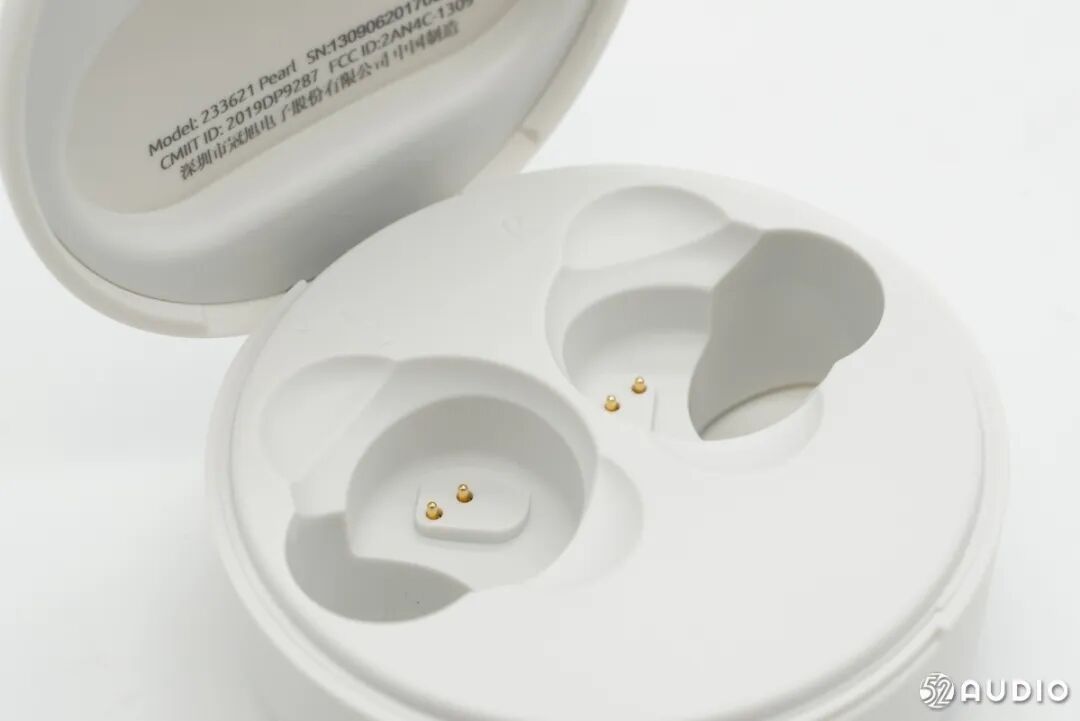

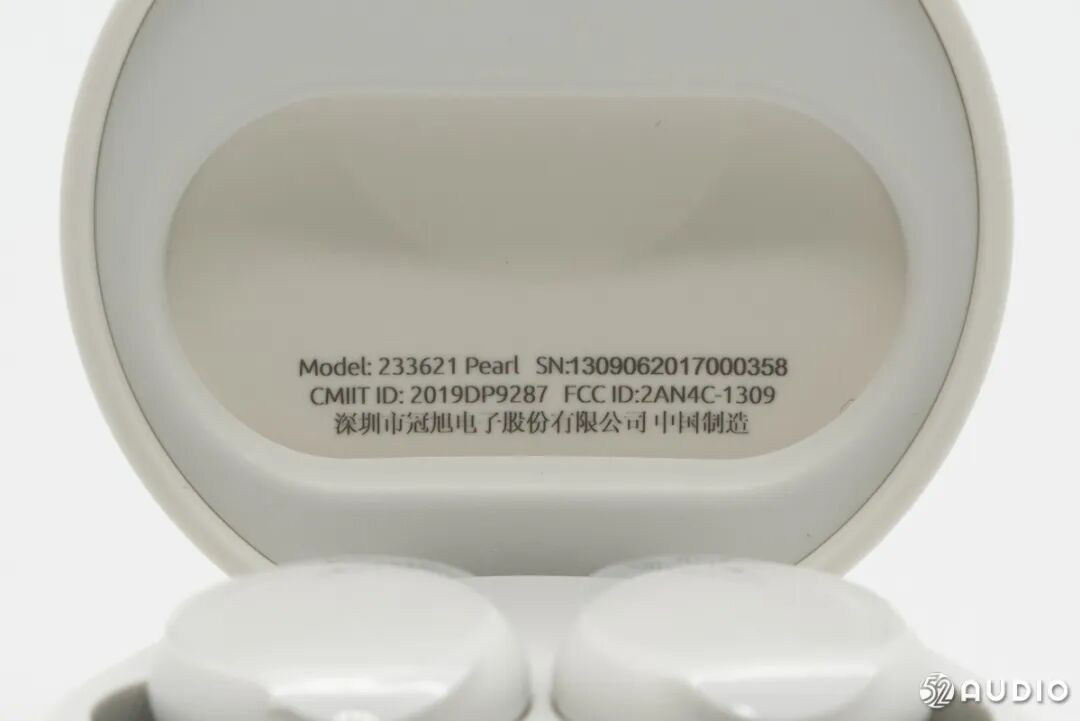

盒盖内侧的信息，产品型号233621 Pearl ，还有序列号、CMIIT ID无线电发射设备型号核准代码、FCC ID美国无线产品认证。深圳市冠旭电子股份有限公司 中国制造。
充电座舱内的结构展示。

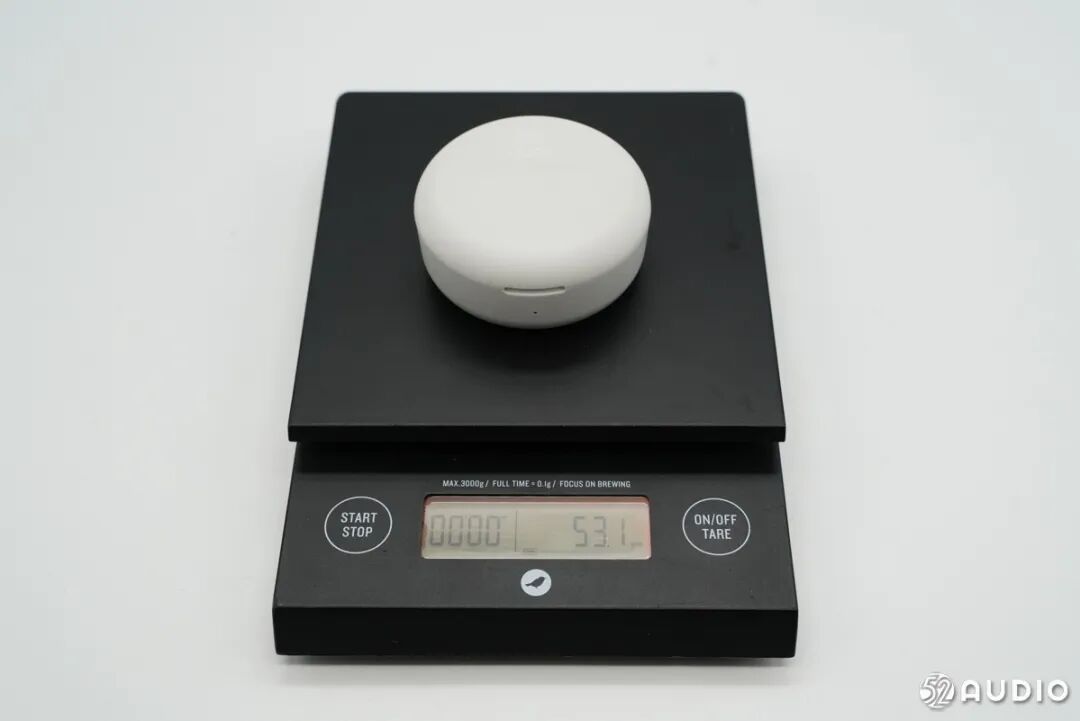

称重环节，233621 Pearl耳机和充电盒共重：53.1克。

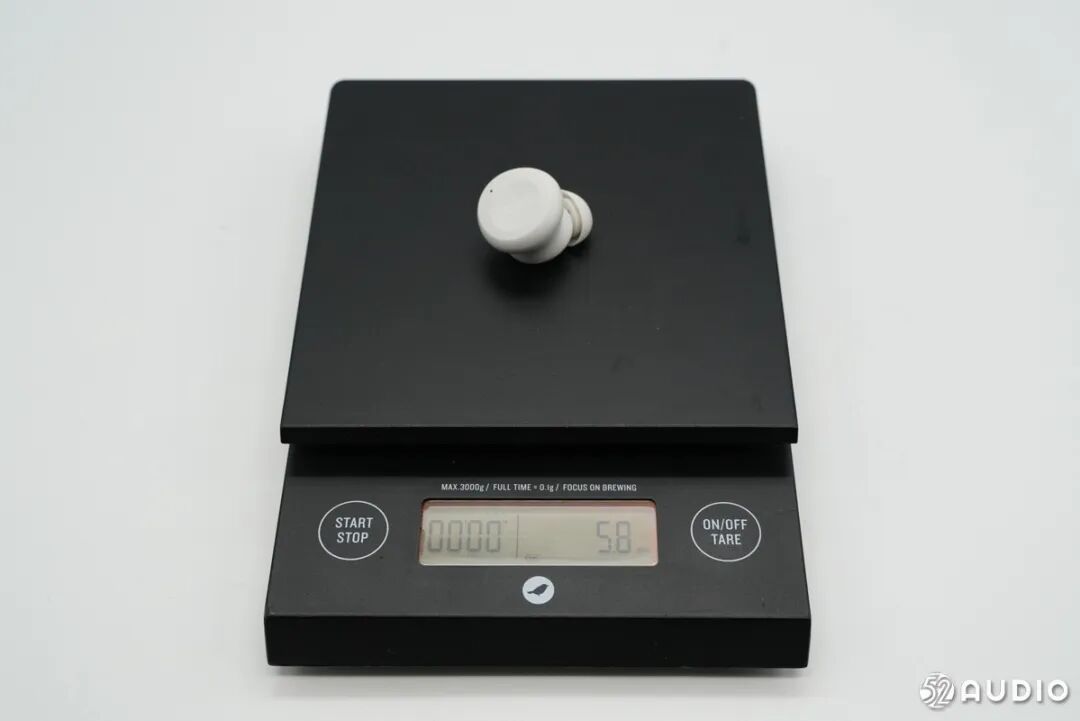

单耳重量5.8克，并不算轻。
二、233621 Pearl 真无线耳机 充电盒拆解
首先来拆解充电盒看一下其电源管理系统，撬开充电座舱，内侧有四处物理卡扣。主板和充电接口所在的小板通过螺丝固定在壳体上，指示灯小板通过FPC与主板相连。

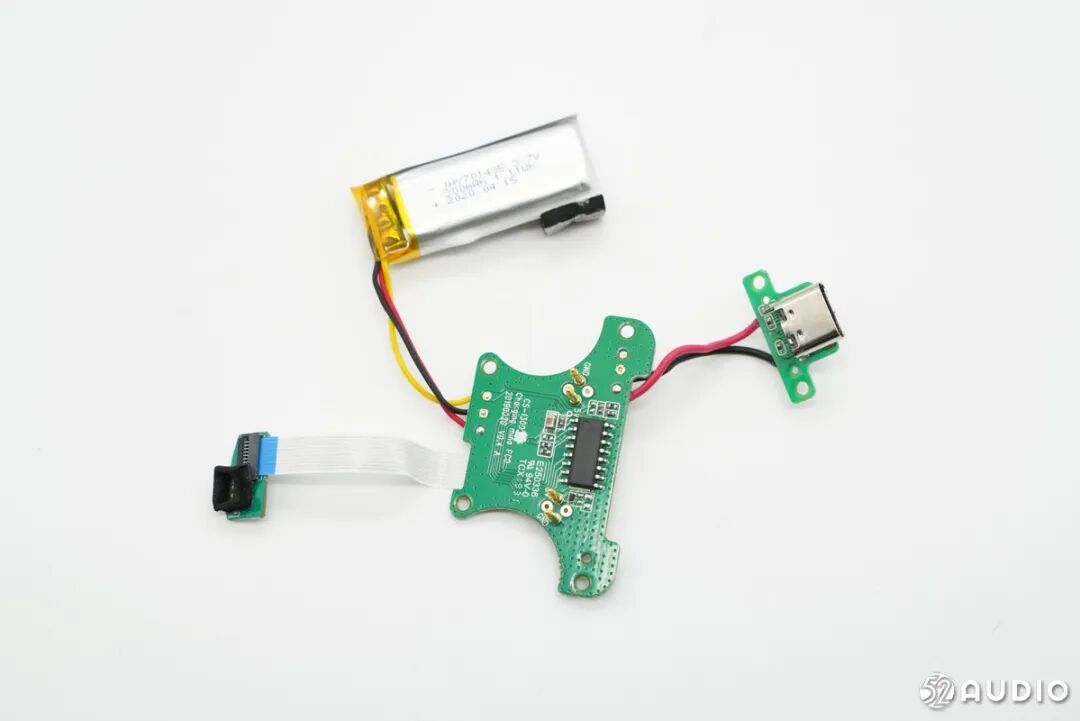

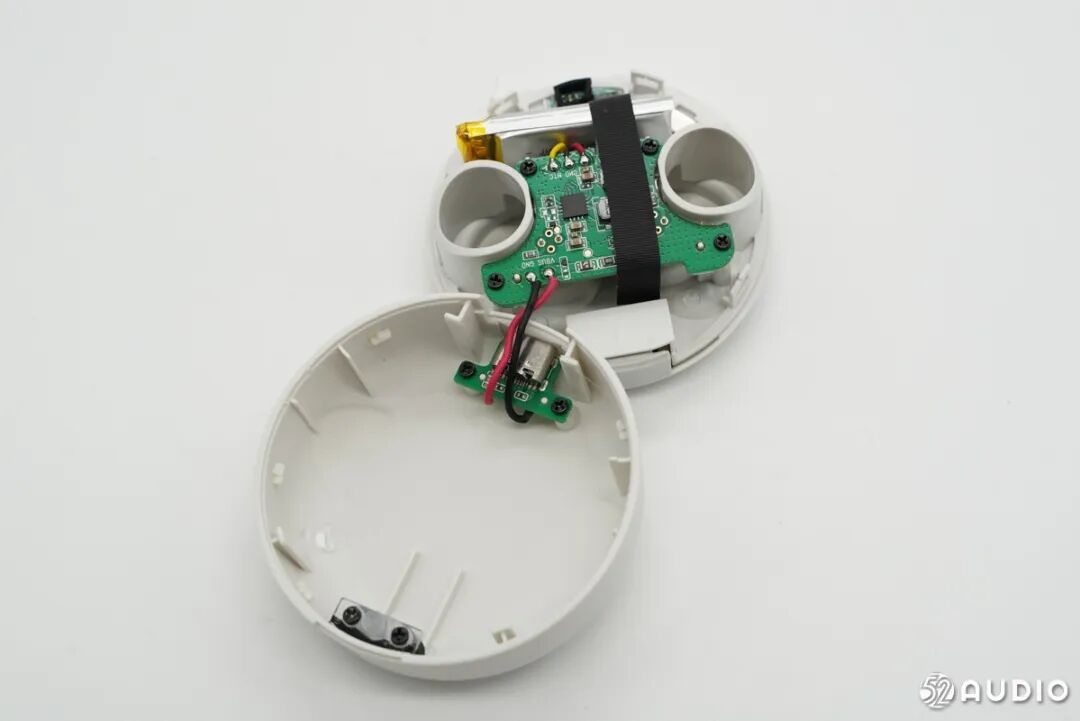

233621 Pearl充电盒内部电路展示。
指示灯小板正面有两颗LED指示灯。

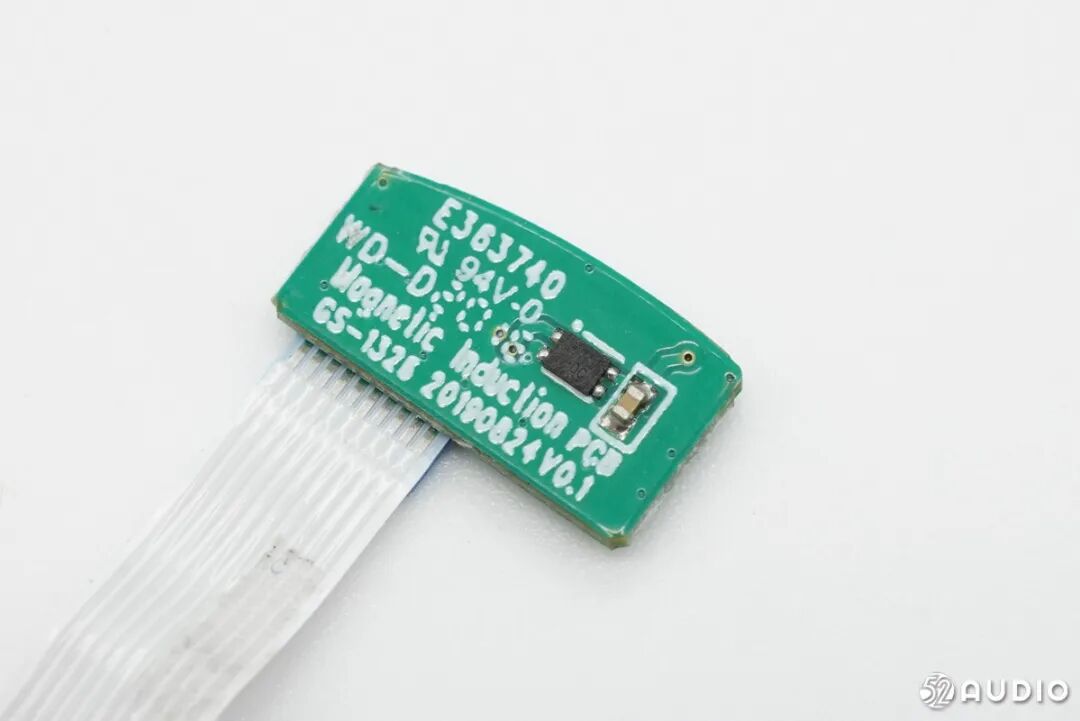

指示灯小板背面有一颗霍尔元件。

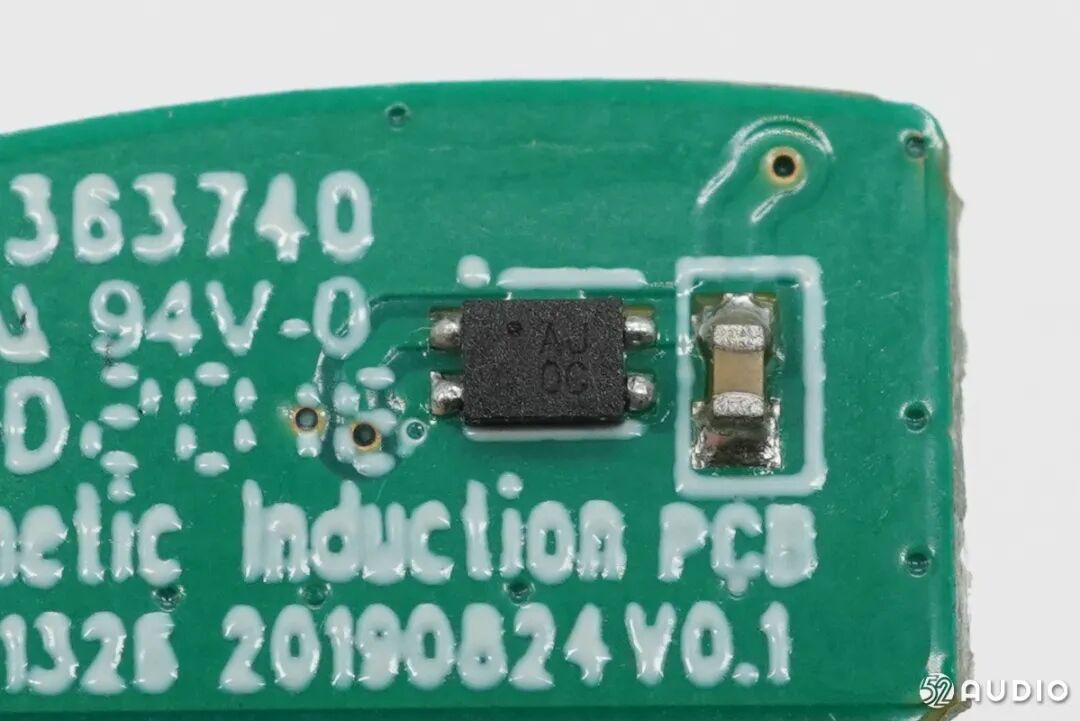

丝印AJOC的霍尔元件特写。充电盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知MCU和耳机与已连接设备配对或断开连接。

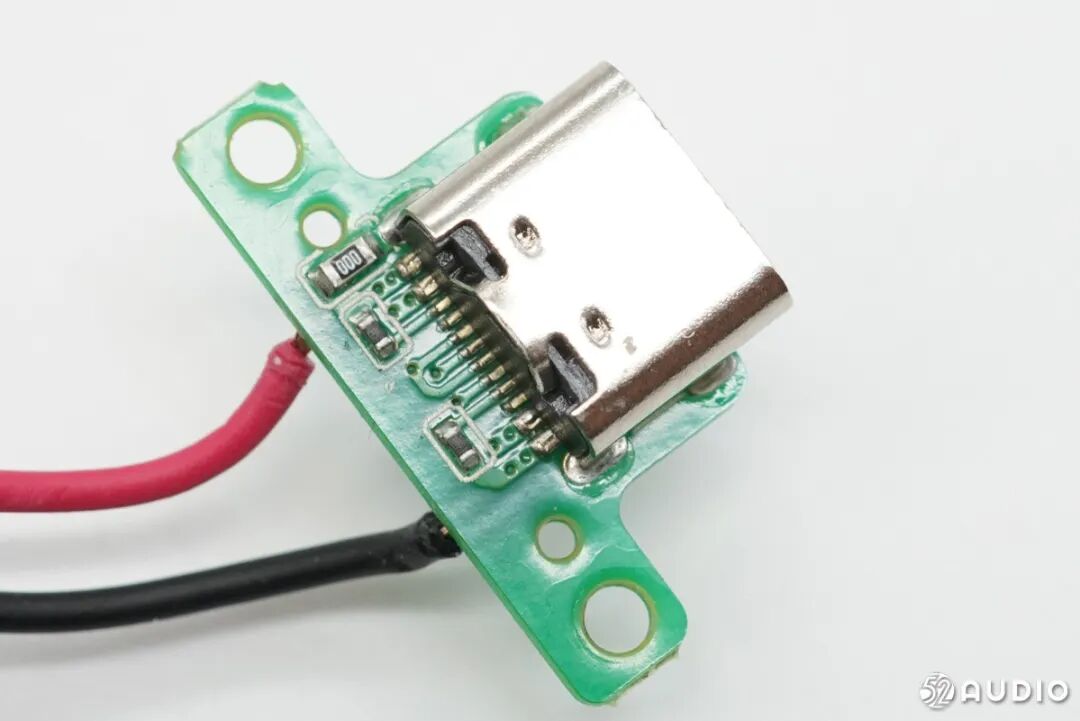

充电接口小板正面特写。

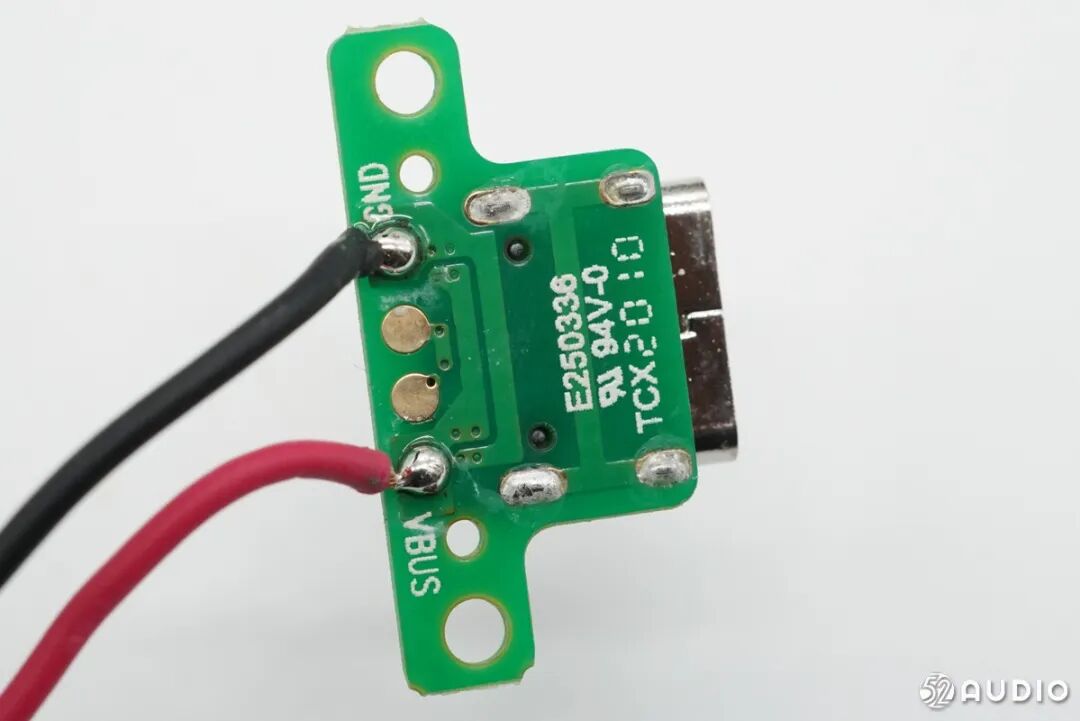

充电接口小板背面是导线的焊点，焊点饱满。

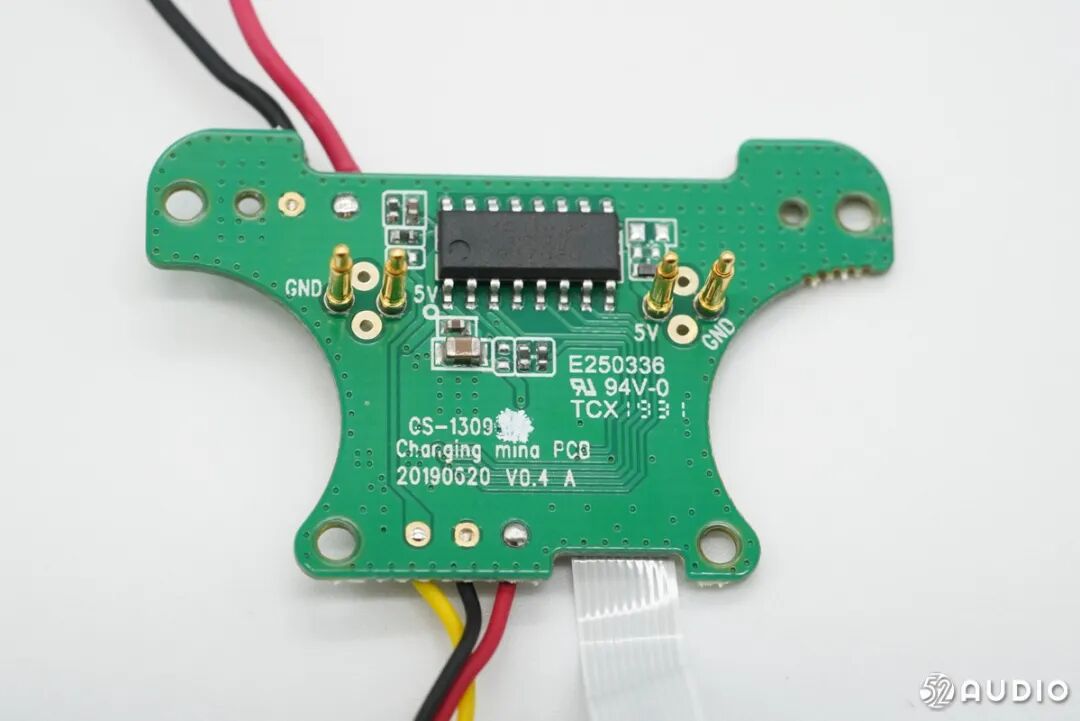

主板外侧电路展示，有充电盒MCU相关电路和给耳机充电的顶针。

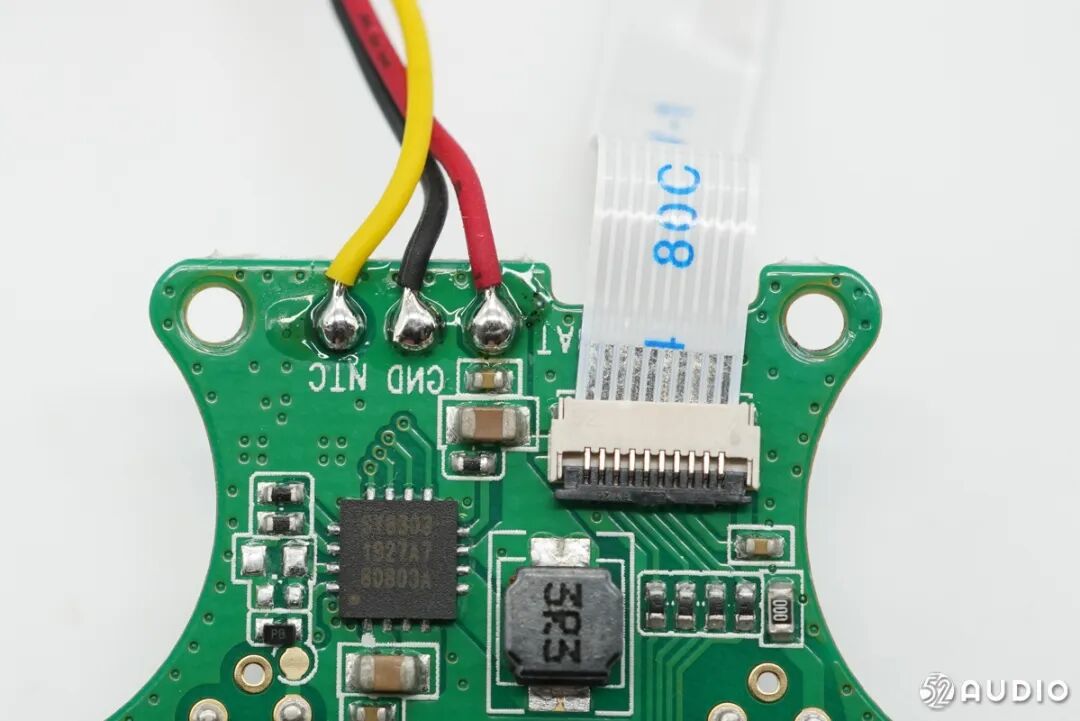

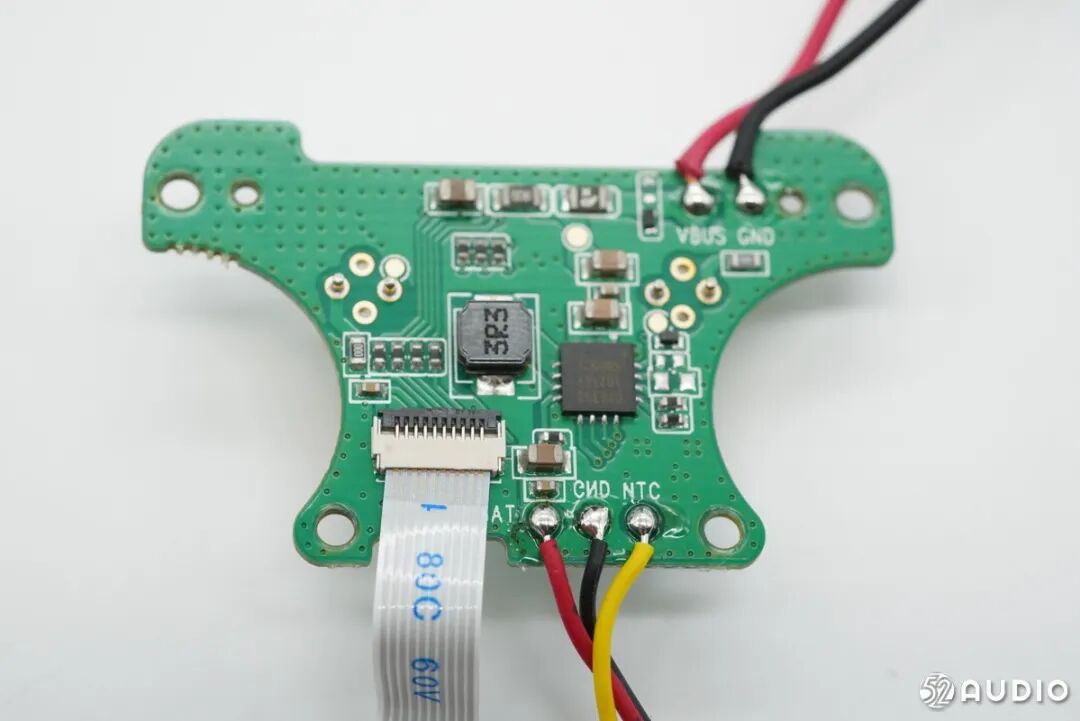

主板内侧电路展示。右上角两根导线是电源输入插座的焊点，经降压芯片降压后给内置电池充电，下方三根导线是电池连接的焊点，其中黄色线连接的是主板上的NTC热敏电阻，用于检测电池温度。
电源管理电路一览。

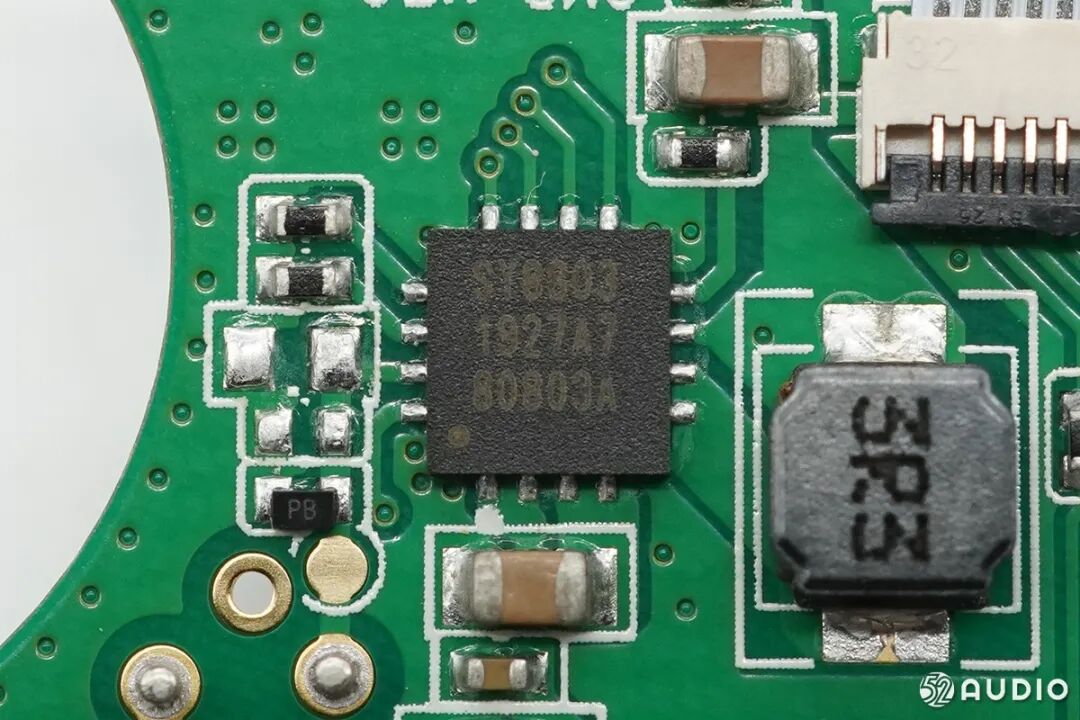

TPS思远半导体SY8803是一款专为智能TWS耳机充电仓设计的高性能SoC级别芯片，采用QFN-16封装。
TPS思远半导体SY8803在确保高安全、高可靠性能的设计基础上（高达28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能），还集成了I2C通讯控制功能。通过I2C接口，系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数，轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。
TPS思远半导体SY8803芯片已经通过了最新的IEC62368-1安全法规认证，为用户实现高品质要求的产品设计提供了可靠的保障。
据我爱音频网拆解了解到，思远半导体的TWS耳机充电盒电源管理芯片也已被万魔、OPPO、小米、魔宴、创新科技、网易、创新、索爱、乐蚁等众多知名音频品牌采用。
TPS思远半导体SY8803详细资料。

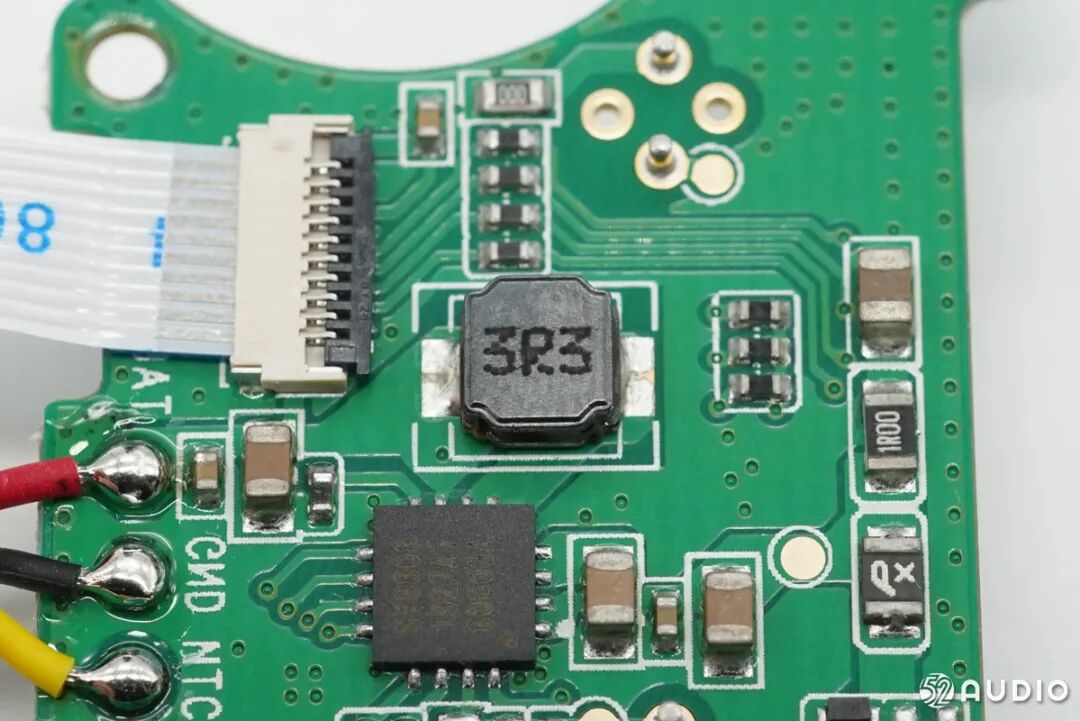

用于电池充放电的3R3电感。
充电盒采用软包电池，来自深圳市聚和源科技有限公司，型号JHY701435，额定电压3.7V，额定容量300mAh/1.11Wh，保护板焊接在电池上，且具有温度检测。
电池输出电流经思远半导体SY8803升压后为耳机充电，图为给耳机输入电流的镀金顶针。

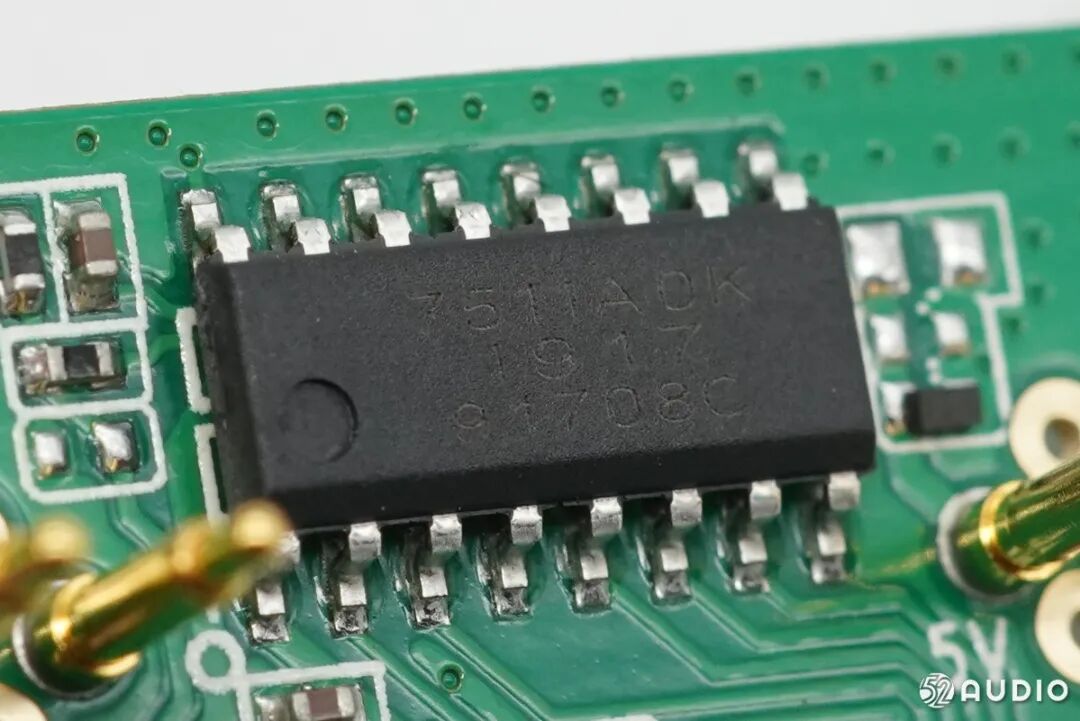

丝印7511ADK的MCU，用于开盖检测和电量指示。
二、233621 Pearl 耳机部分拆解

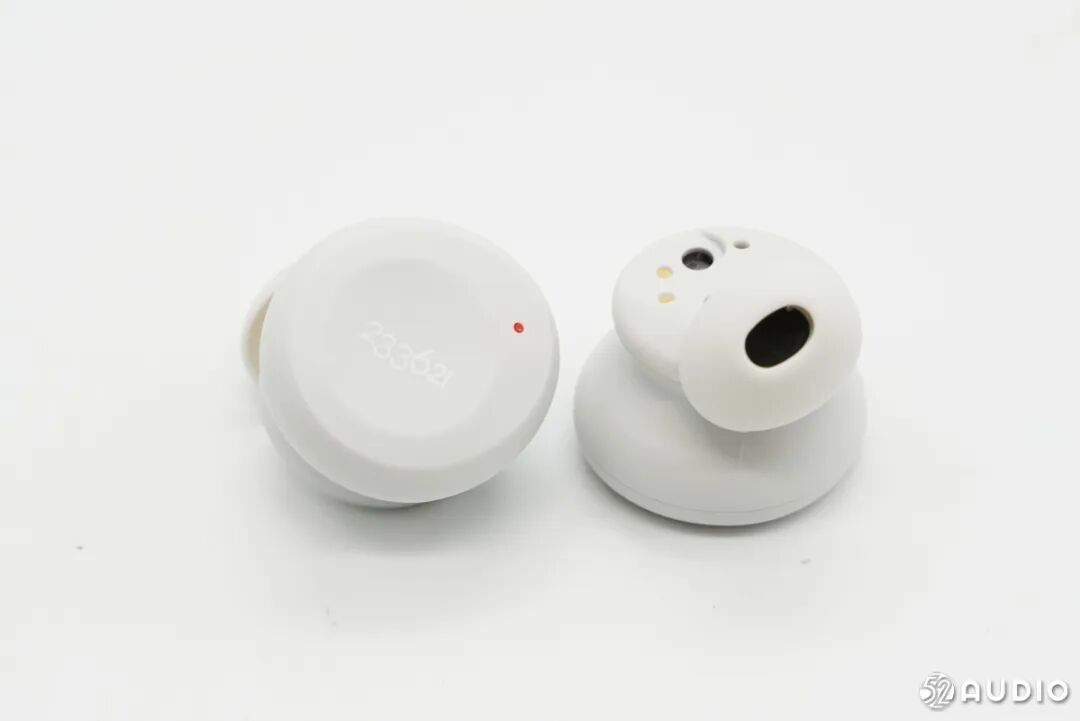

下面我们再来拆解耳机，先看一下外观。

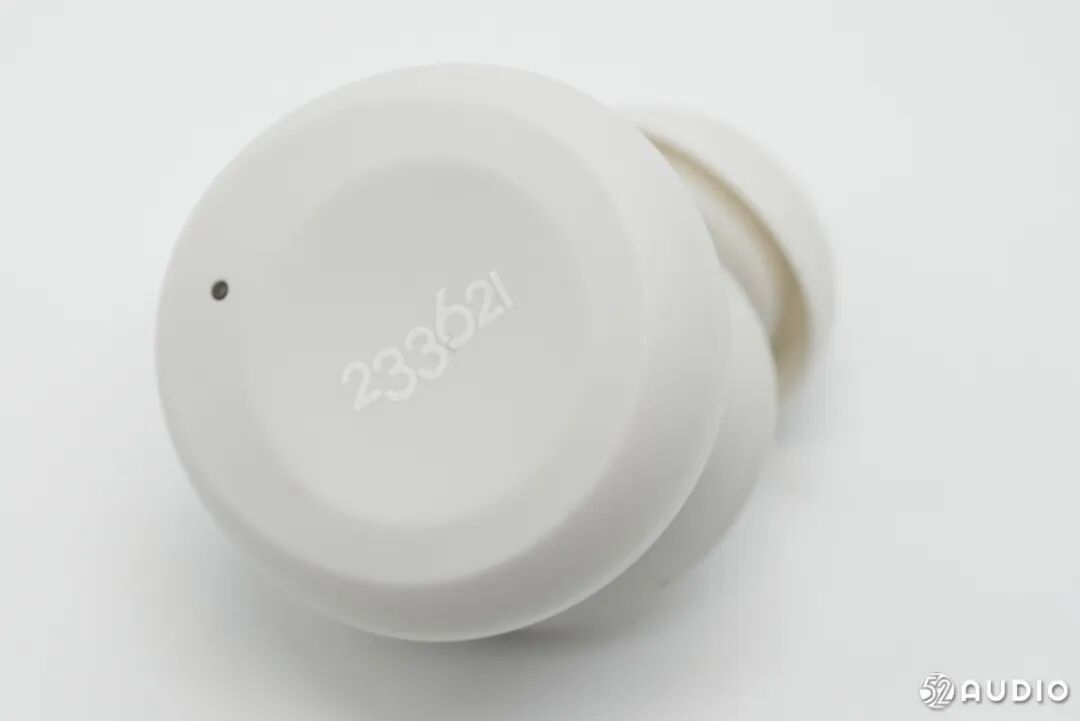

与充电盒外壳的内凹设计不同，耳机外侧壳体是向外突出的，该区域支持触控，上面有233621品牌Logo和指示灯。

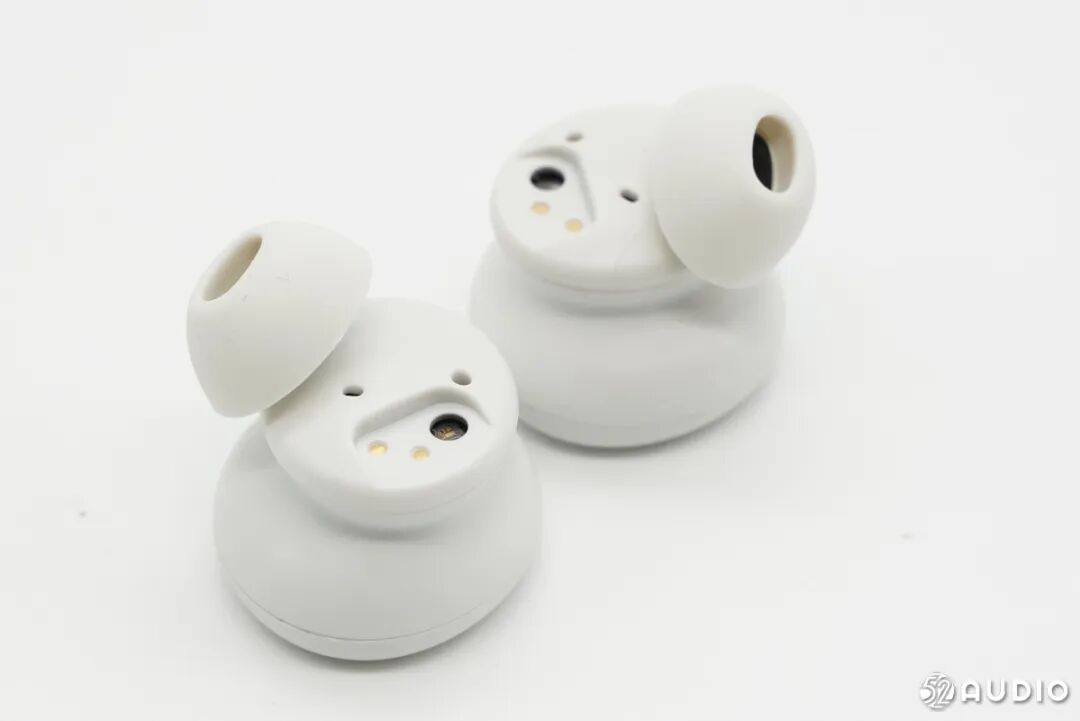

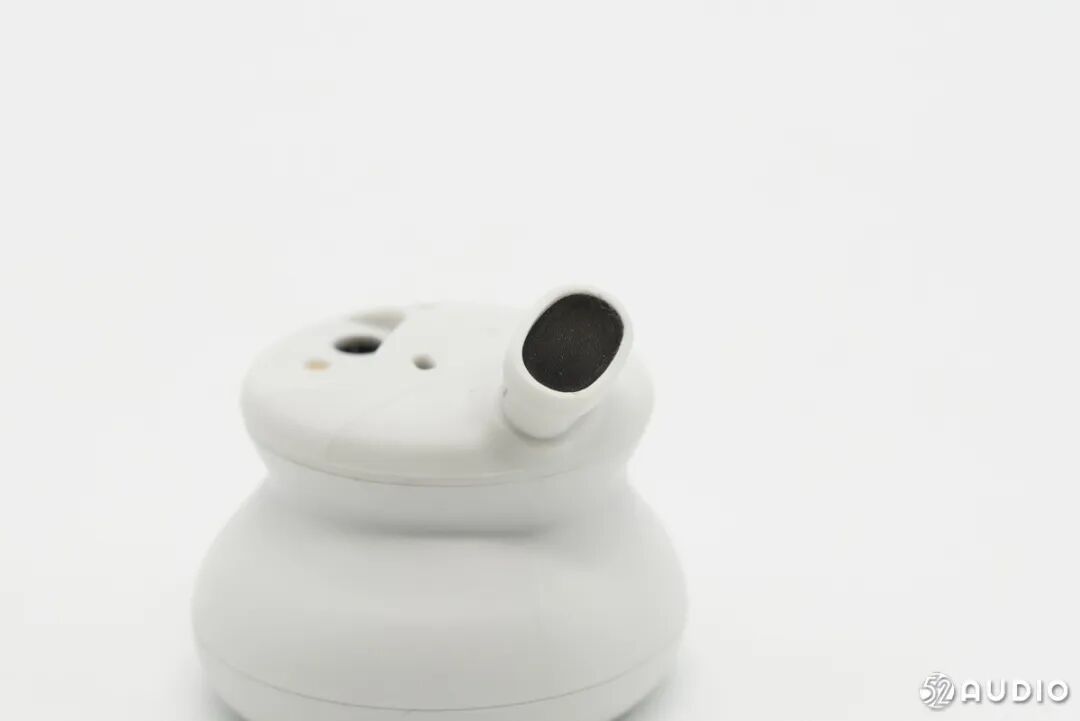

耳机内侧有充电触点、光学入耳检测传感器开窗和泄压孔。
出音孔防尘网特写，防止异物进入。

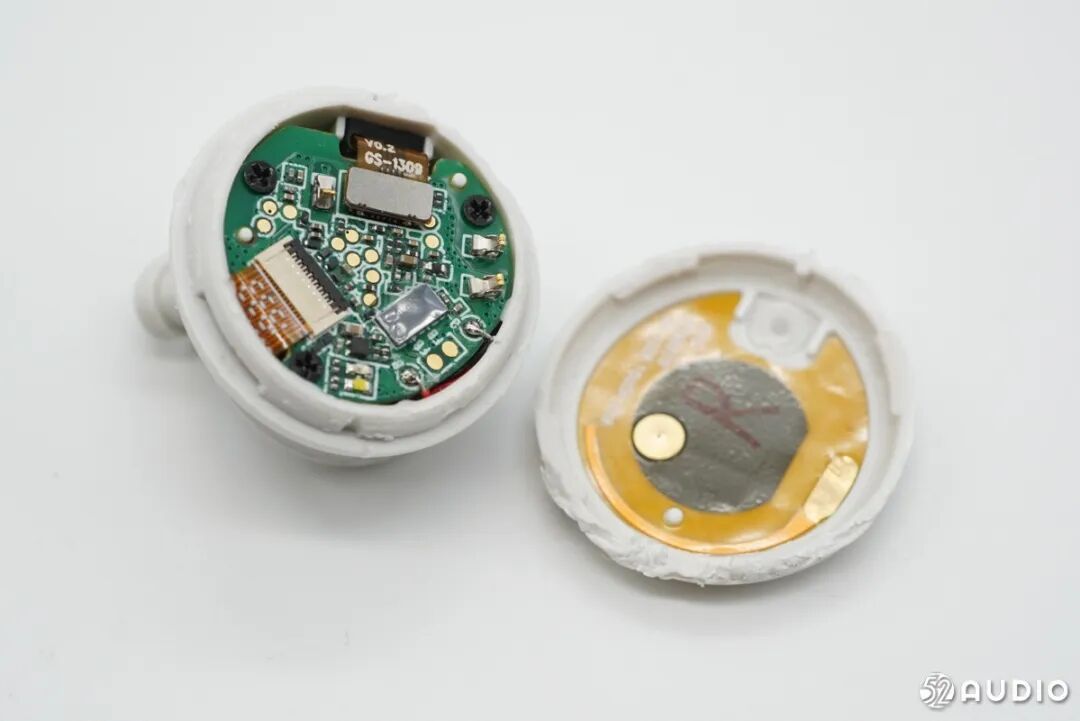

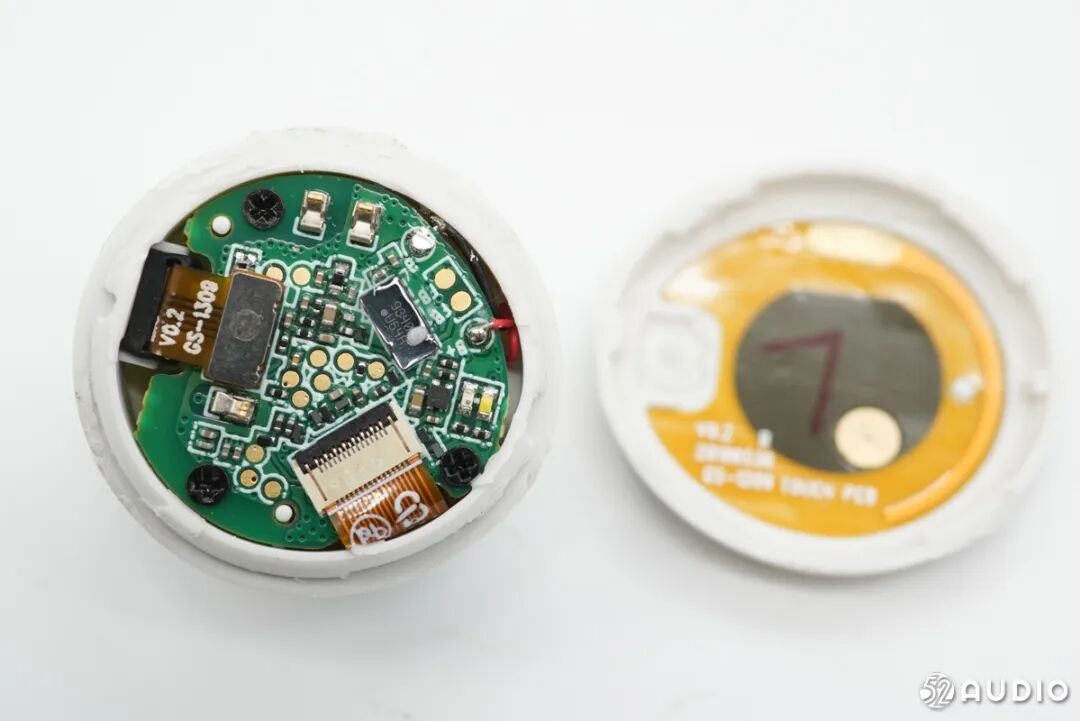

沿合模线拆开耳机，主板外侧有两个排线接口。
盖板内侧，中间部分是触控感应区域，下方有条形的蓝牙天线，两者都是通过金属触点和主板上的弹片连接。

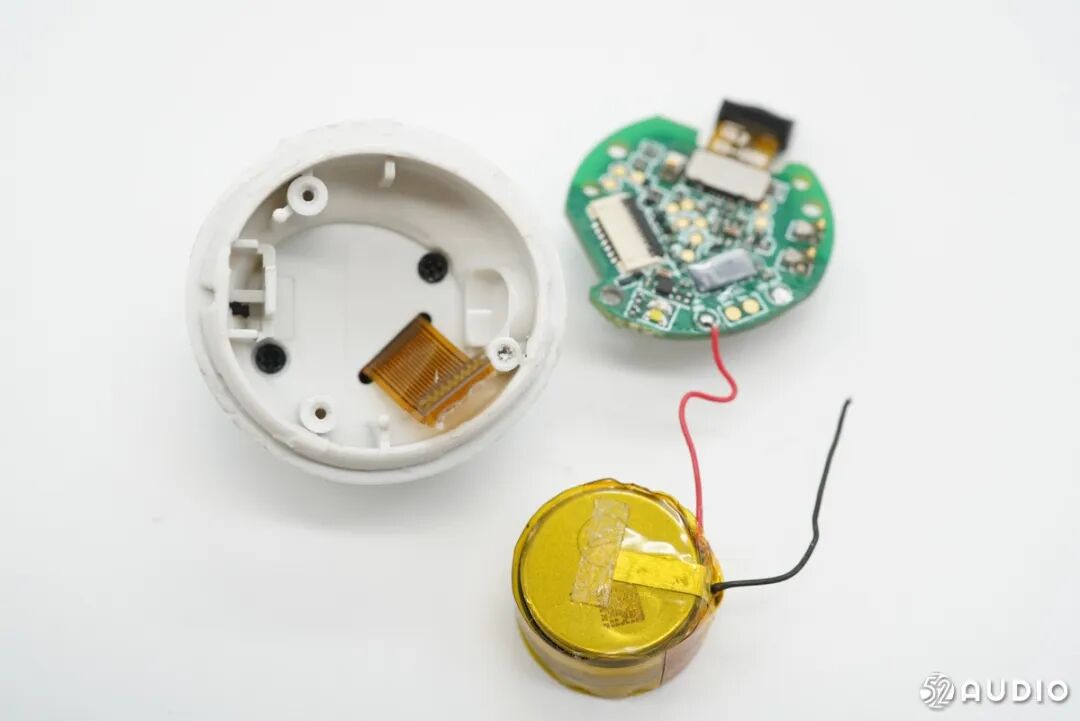

断开连接器，主板下方是耳机的扣式电池。

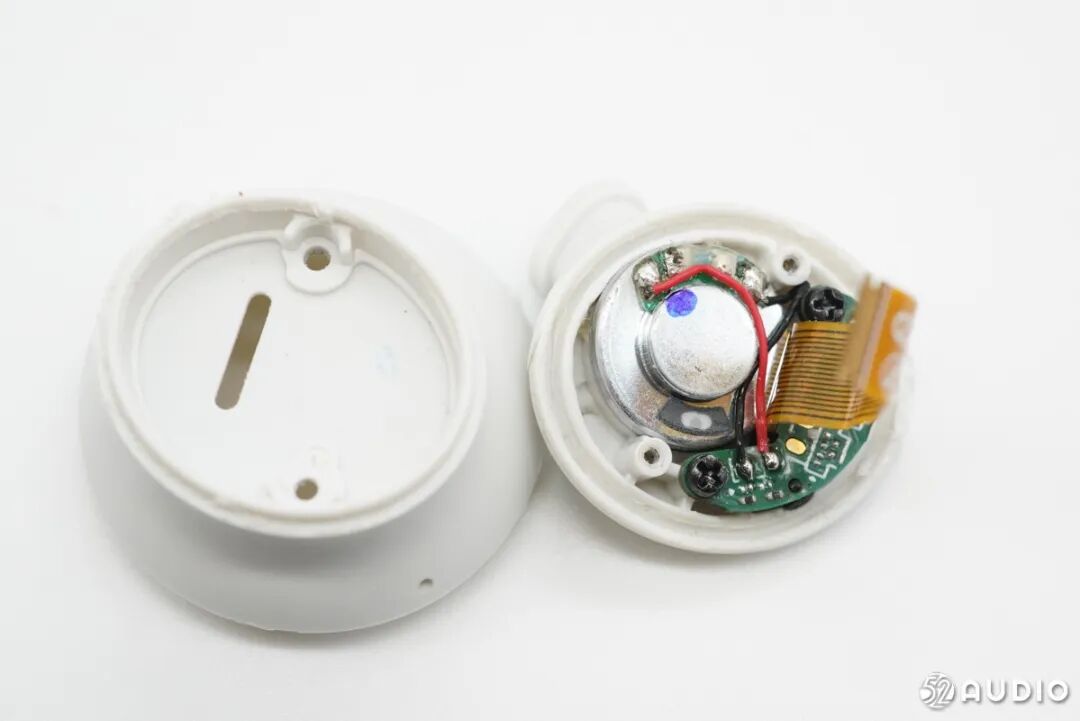

音腔内的布局，里面还有一块弧形小板，使用螺丝固定。

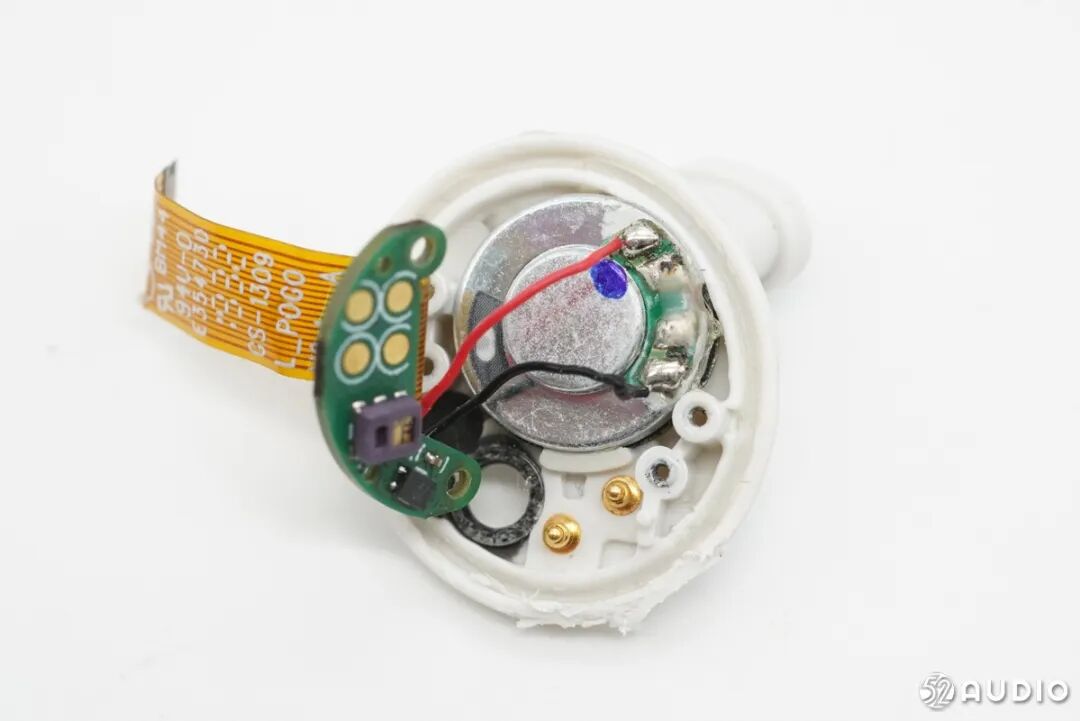

扬声器单元通过导线连接至小板。

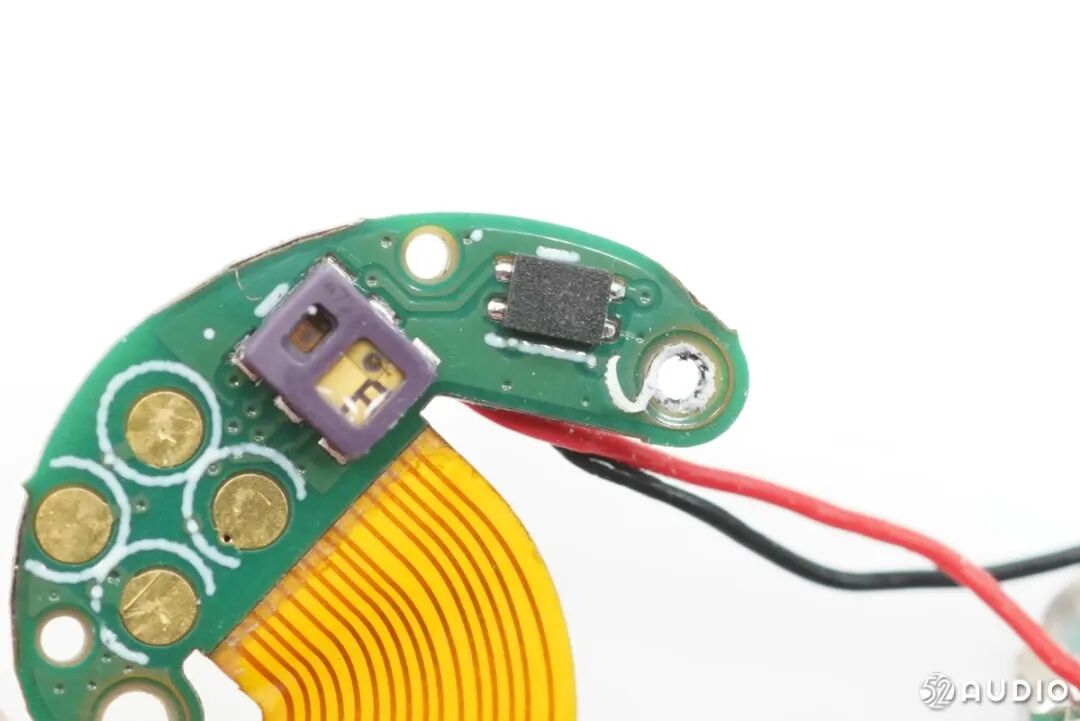

弧形小板电路展示，充电顶针与小板左侧的触点相连给耳机电池充电。

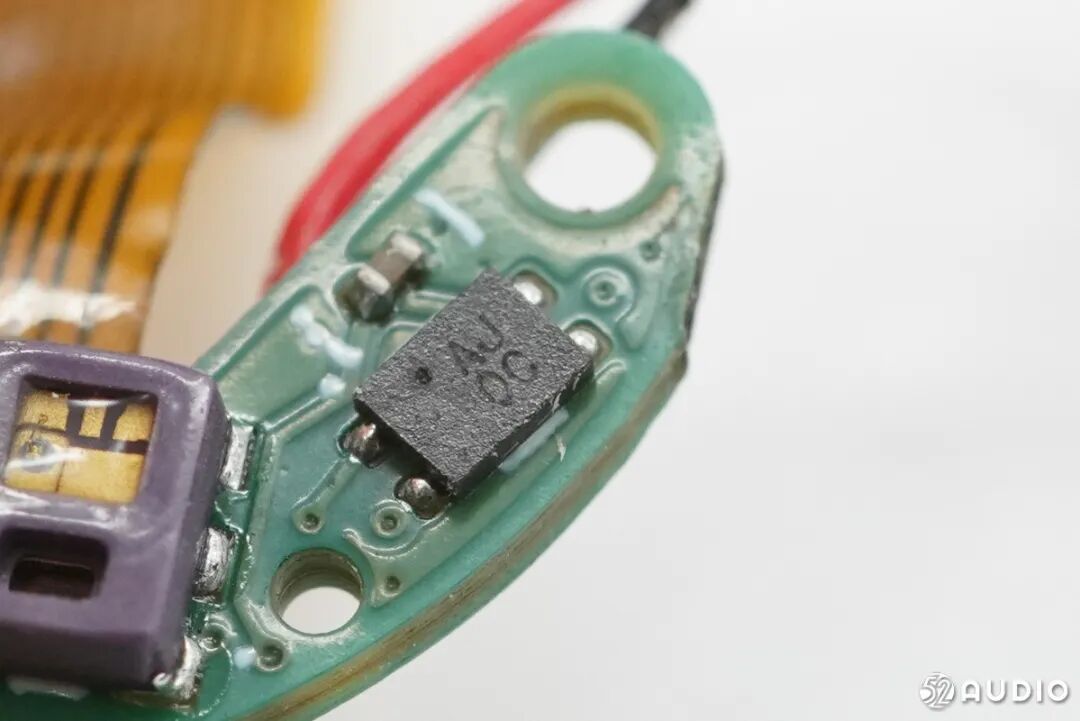

小板内侧，丝印AJOC的霍尔元件，检测耳机放入/离开充电盒的状态。

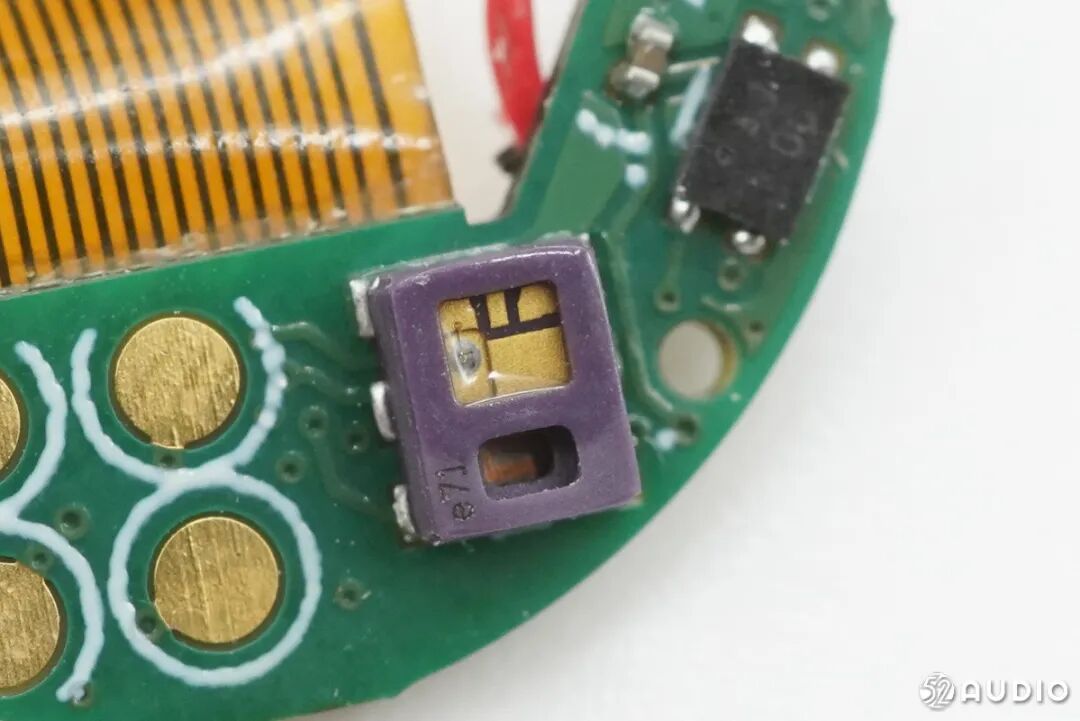

红外光学入耳检测传感器特写。

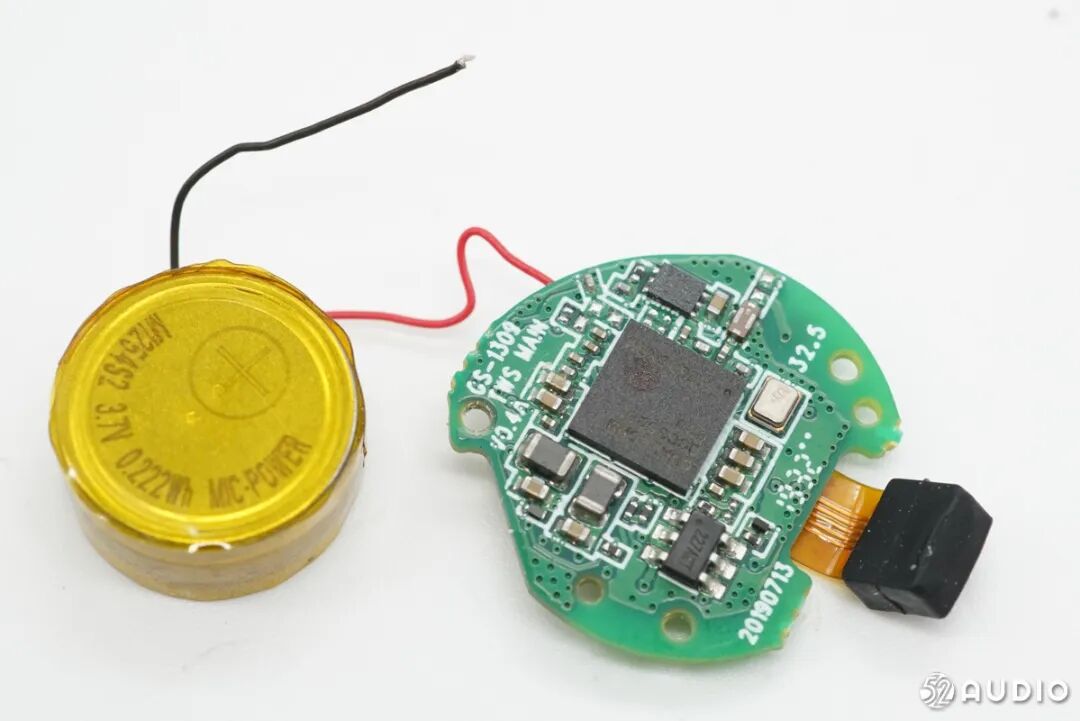

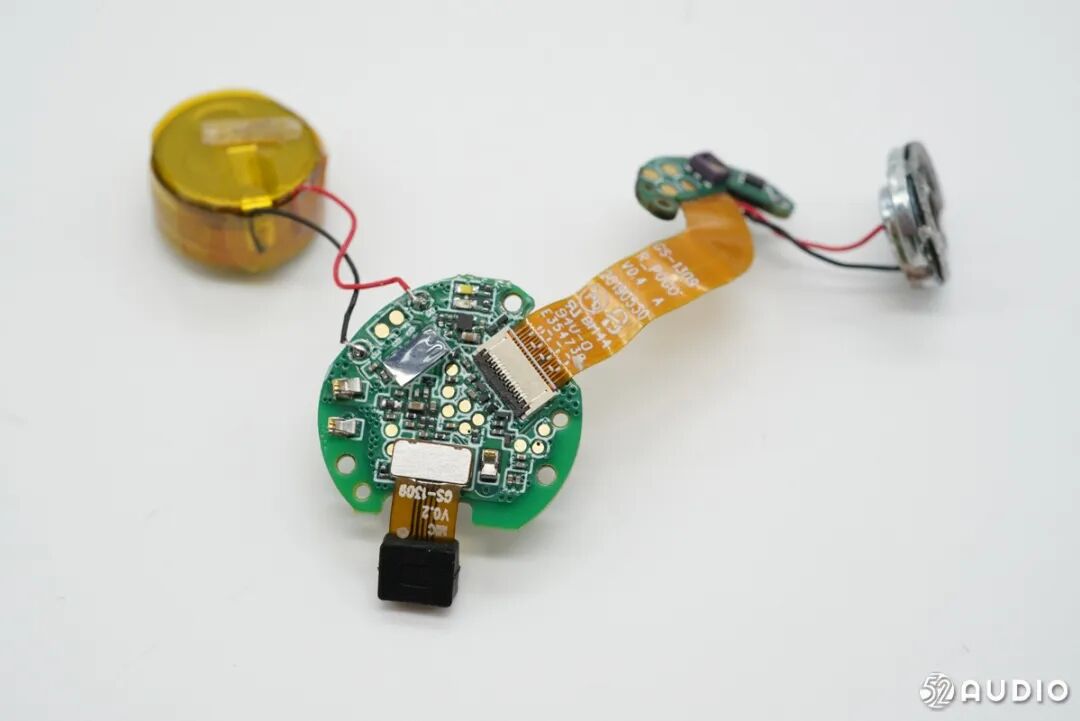

耳机内的电路展示。
断开麦克风的排线。

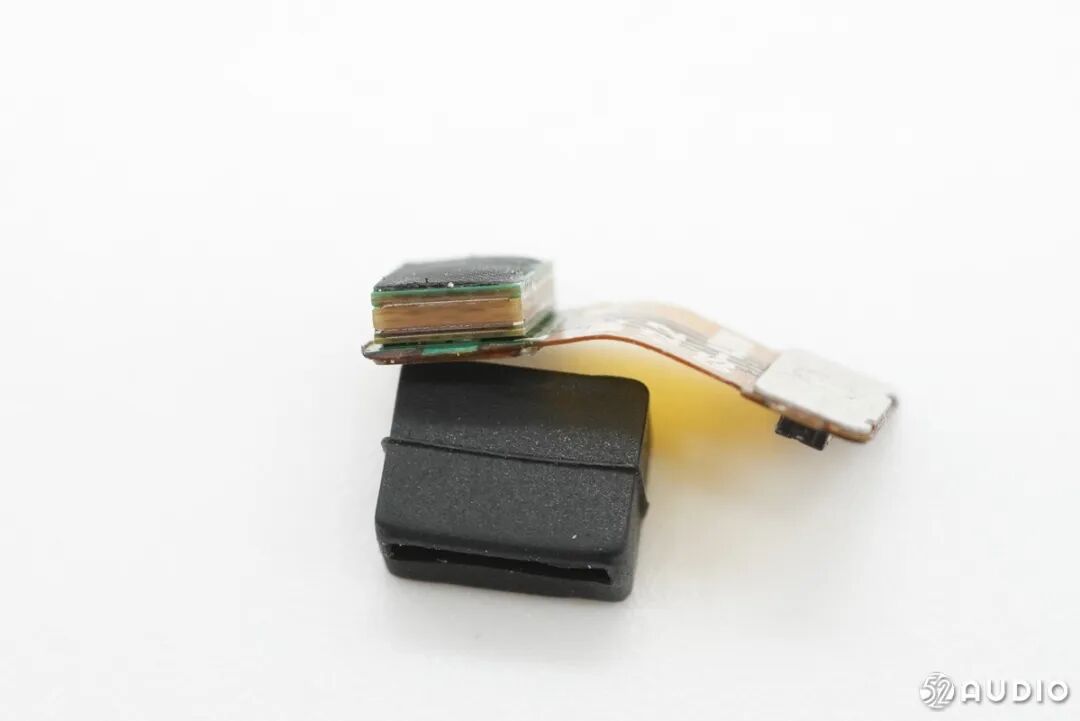

硅胶保护壳用来提升密闭性和拾音能力。

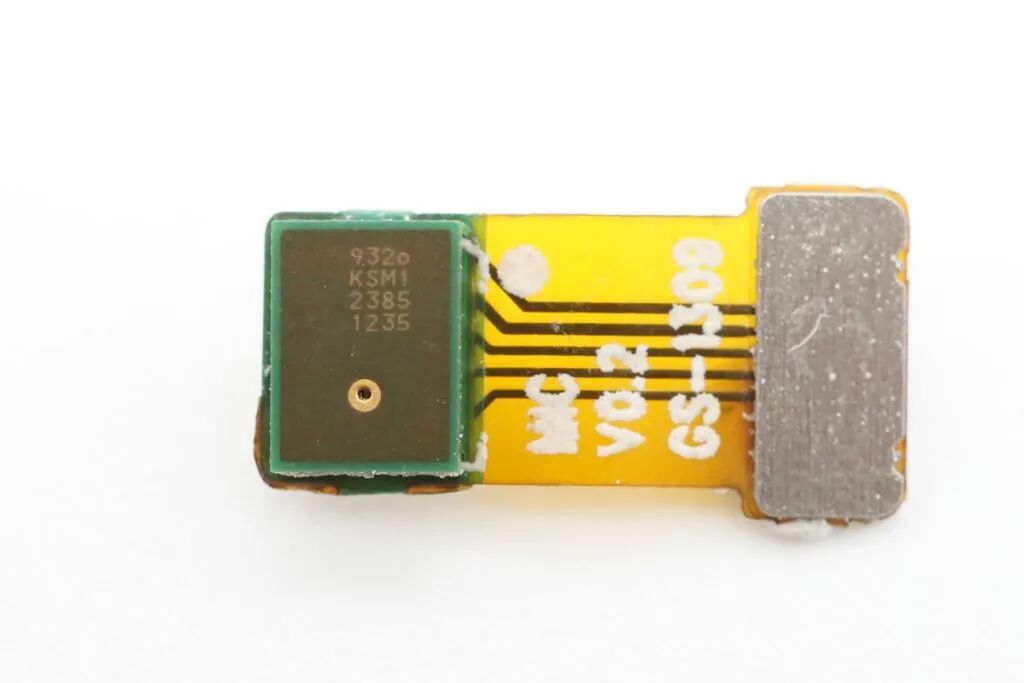

通话麦克风特写。

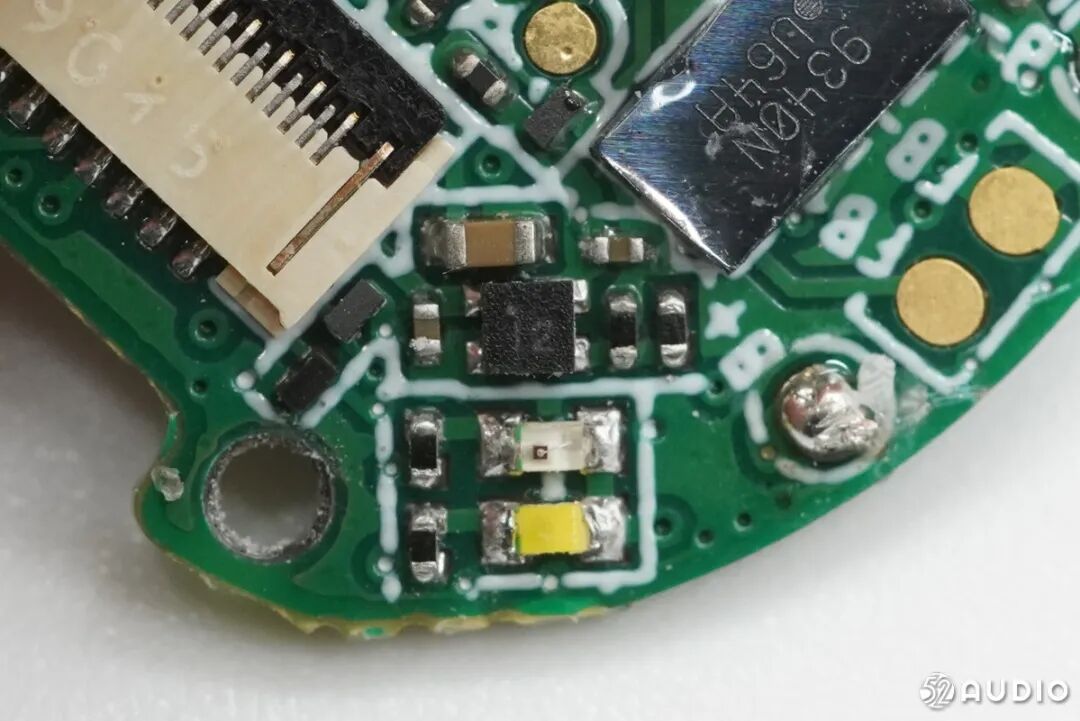

丝印12的稳压管，下面是两个LED指示灯。

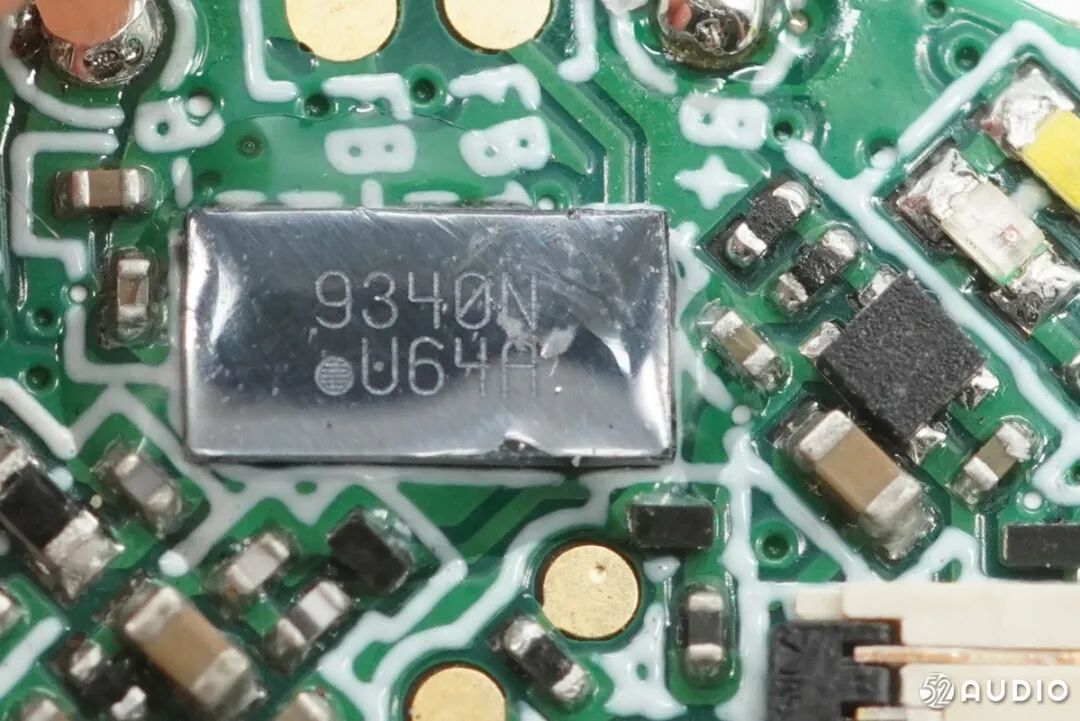

丝印U64A的存储器，用于存储主控芯片的蓝牙配置等硬件信息。
主板内侧有一屏蔽导热贴纸。
屏蔽导热贴纸下是蓝牙主控芯片及其相关电路。

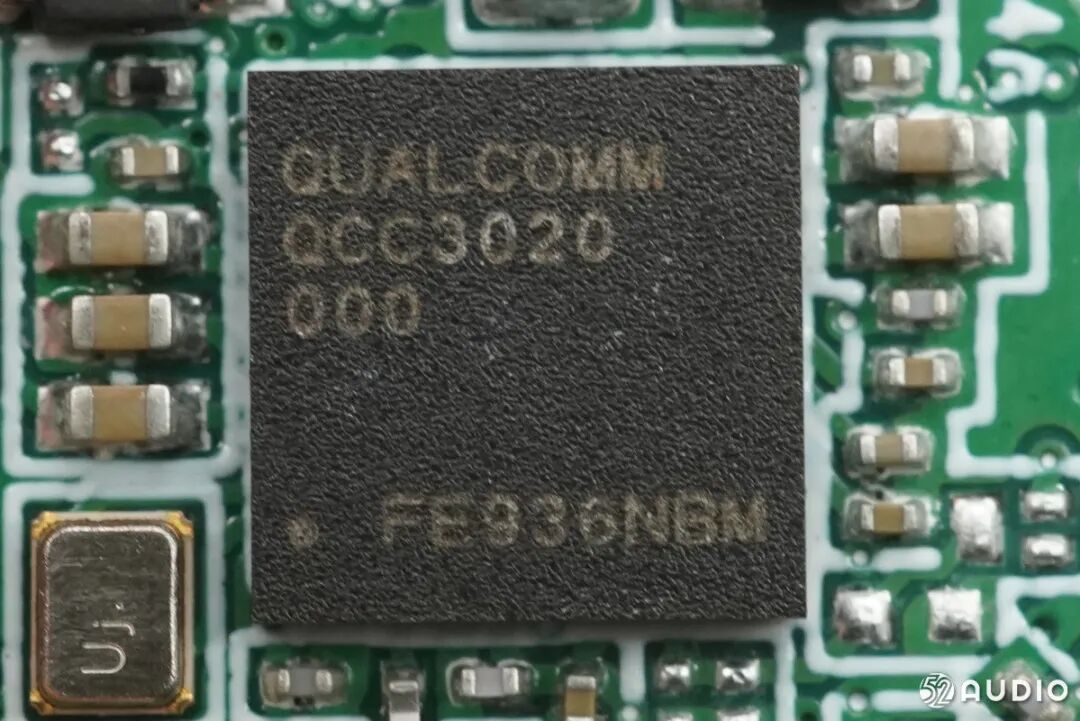

233621 Pearl 真无线蓝牙耳机采用了高通QCC3020芯片，这是一款低功耗蓝牙音频SoC，采用FBGA封装，专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码，延时更低、容错性好，能够解锁音乐的更多细节，高通QCC3020还集成了锂电池充电器，减少外部元件数量。
除此之外，高通QCC3020还支持第八代CVC通话环境降噪，通过算法精确识别背景噪音并消除，通话体验更纯净。
据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的TWS耳机产品都大量采用了高通方案。
高通QCC3020资料图。

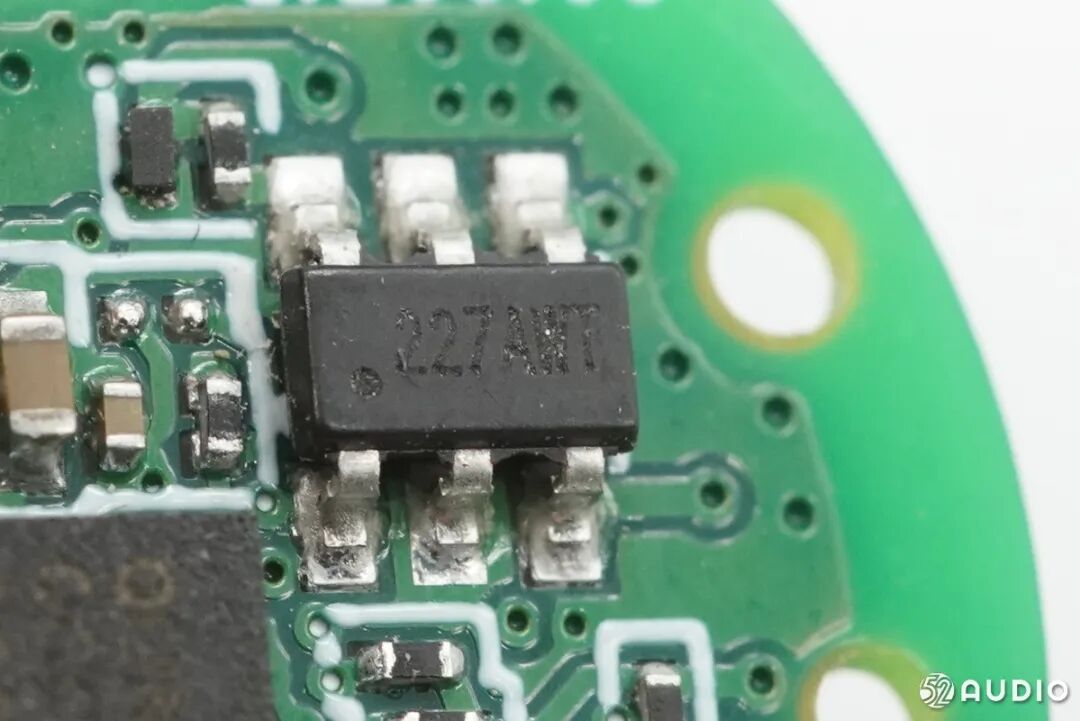

Azoteq IQS227 触控IC，用来检测触控操作。

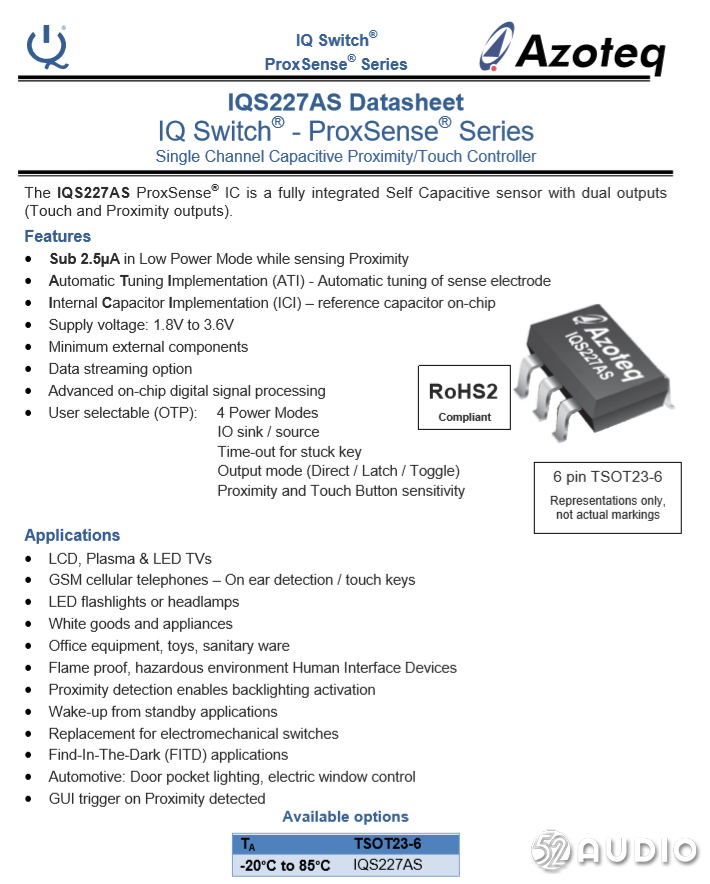

Azoteq iqs227 详细资料。

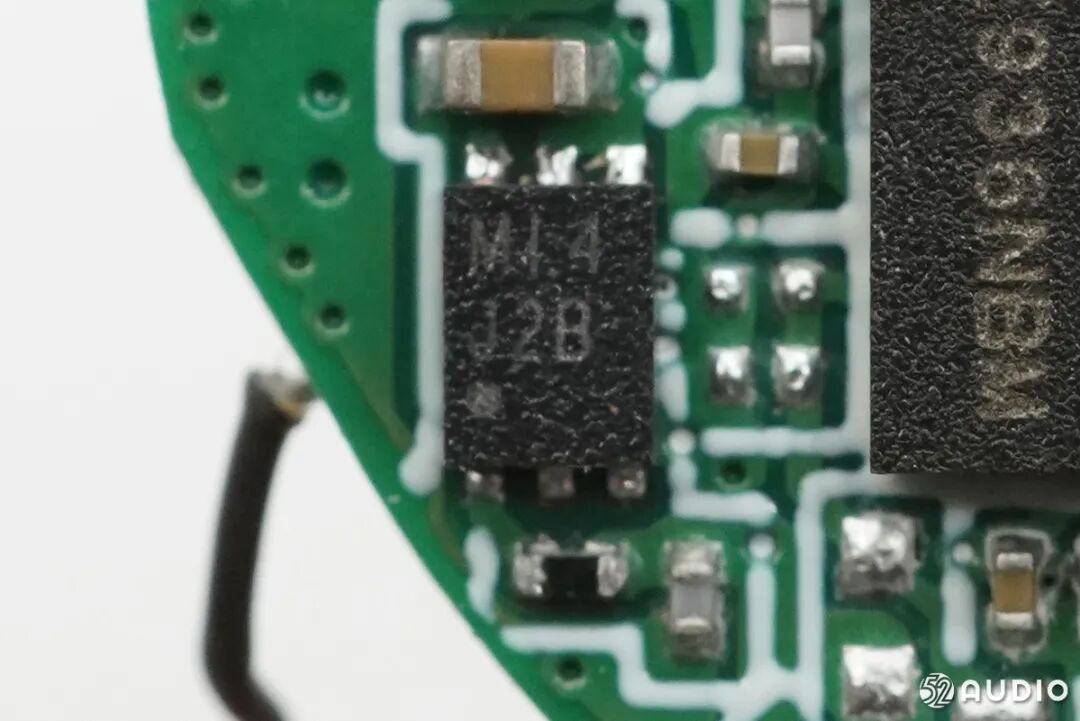

丝印MI4 J2B的锂电保护IC。
扣式电池外有绝缘胶带。

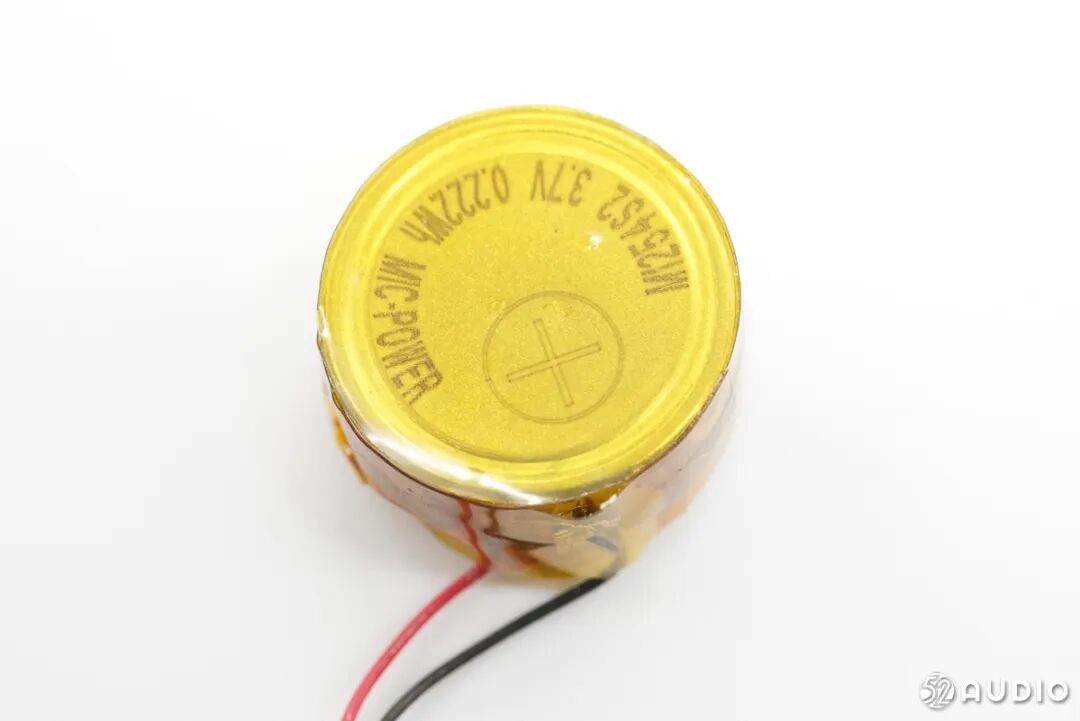

扣式电池来自MIC-POWER微电新能源，型号M1254S2，额定电压3.7V，额定容量0.222Wh。
据我爱音频网拆解了解到，目前已有爱奇艺、漫步者、JEET、Klipsch杰士、魅族、vivo 、VIDVIE等品牌的耳机产品大量采用微电新能源的扣式电池。
拆解全家福。
我爱音频网总结
233621 Pearl 真无线蓝牙耳机外观设计比较有特色，耳机名为珍珠，外壳边缘是不规则的，外侧触控区域的壳体也是向外突出的；充电盒为翻盖设计，外壳也是有层次的，圆心区域内凹便于拿取。从包装到耳机的外观设计都比较有品牌的特色。
233621 Pearl充电盒采用USB-C接口输入电源，内部电路精简，由思远半导体的SY8803电源管理芯片和一颗MCU组成。思远半导体SY8803是一款专为智能TWS耳机充电仓设计的SoC级别芯片，支持28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能，可以负责给内置电池充放电；思远SY8803还集成了I2C通讯控制功能，MCU可以读取、配置电源内部的功能及参数，实现更多功能。充电盒采用了深圳聚和源的软包电池，容量300mAh。
耳机部分，233621 Pearl支持触控，内有Azoteq的触控IC；内置红外线距离传感器，支持入耳检测功能；蓝牙音频SoC采用高通QCC3020，支持蓝牙5.0和aptX编码；耳机内置单麦克风用于通话，扣式电池来自微电新能源，容量约60mAh，可以提供约6小时续航；耳机内也有霍尔元件提升配对连接的准确性。总体配置和用料都不错的一款TWS耳机。
