拆解报告：233621 Hush 降噪头戴蓝牙耳机
-----我爱音频网拆解报告第526篇-----
目前的蓝牙耳机市场上，主动降噪是一项最为火爆的功能，此次为大家带来的便是233621旗下一款降噪头戴蓝牙耳机233621 Hush。外观采用符合人体工学的头梁曲线设计，支持多档调节和折叠旋转；采用触控操作，并在触控区域做了凹面处理，更有利于盲操控。
配置上采用40mm钕铁硼强磁发声单元，蓝牙5.0芯片；支持Hybrid混合降噪技术，拥有降噪开/环境音/降噪关三种模式切换；内置1200mAh超大电池，降噪模式下还能够实现70小时的续航.
此前我爱音频网拆解过233621 Pearl 真无线蓝牙耳机、233621 Zen Pro 真无线降噪耳机以及233621 Wave plus颈挂蓝牙耳机，下面再来看看这款头戴降噪耳机的内部构造吧~
一、233621 Hush头戴蓝牙耳机开箱

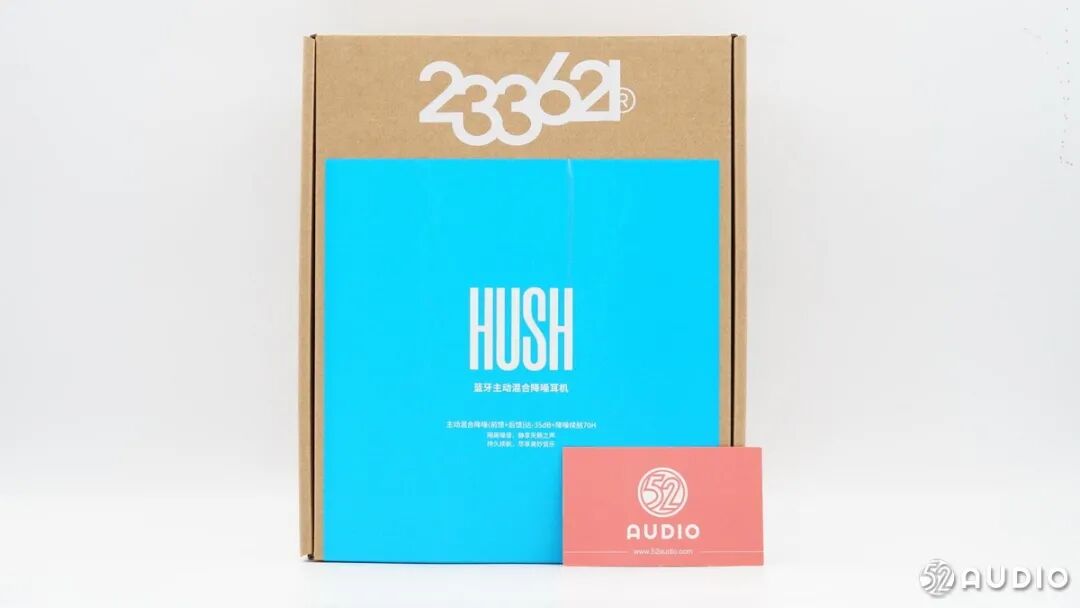

包装盒依旧延续了其低碳环保理念，没有花哨的印刷和配色，采用环保易降解纸盒材质。正面上方印有233621品牌LOGO，蓝色贴纸上有产品名称HUSH蓝牙主动混合降噪耳机；以及主动混合降噪（前馈+后馈）达-35dB+降噪续航70小时产品特点等。
侧面有来自深圳国际低碳城的创新与设计标识。
背面标签有产品出厂条形码，产品配色陨石黑，以及各种认证信息。
底部有蓝牙标志，产品型号：233621 Hush，制造商：深圳市冠旭电子股份有限公司等信息。
耳机位于防尘袋内，防尘袋采用可降解材料，减少对环境的污染。
配件还有充电线和充电线收纳袋以及产品说明书。

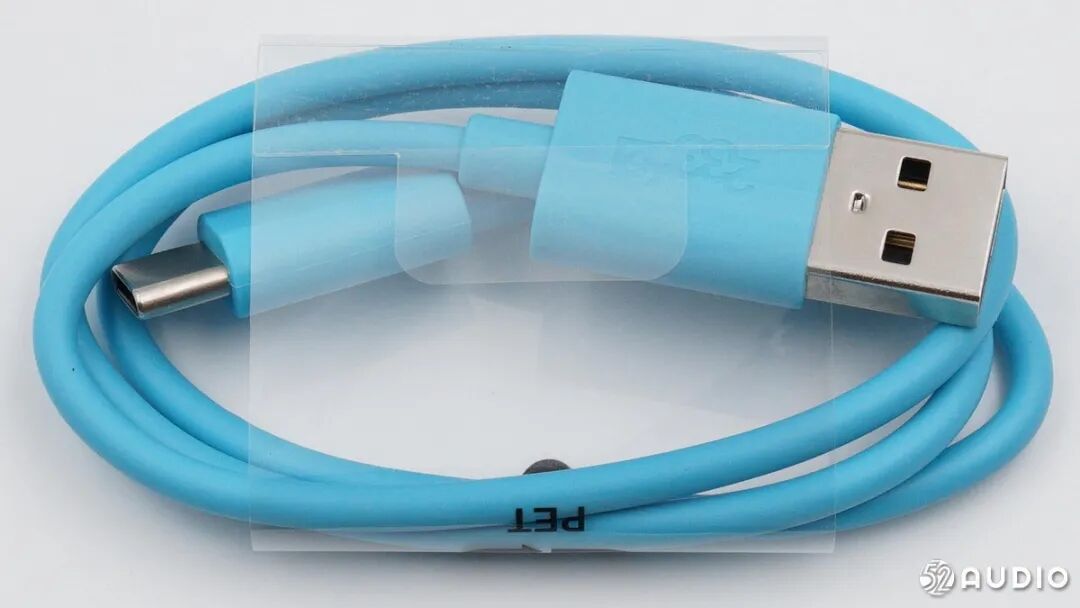

USB-A to USB Type-C 充电线，充电头上印有233621品牌LOGO。
收纳袋，中间印有蓝色233621品牌LOGO。

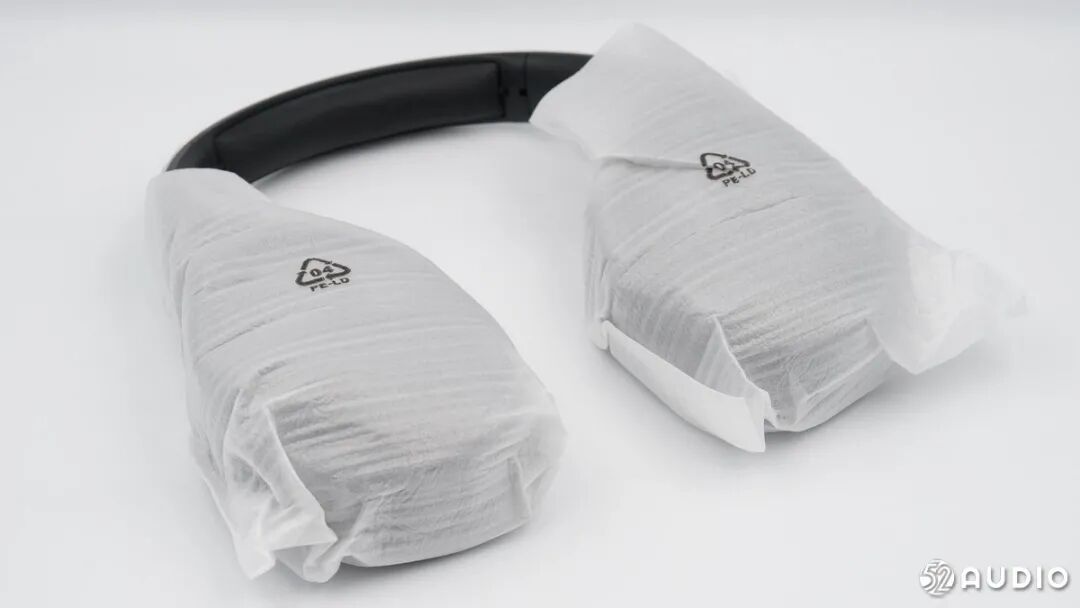

去掉外部防尘袋，耳机还有海绵套包裹。

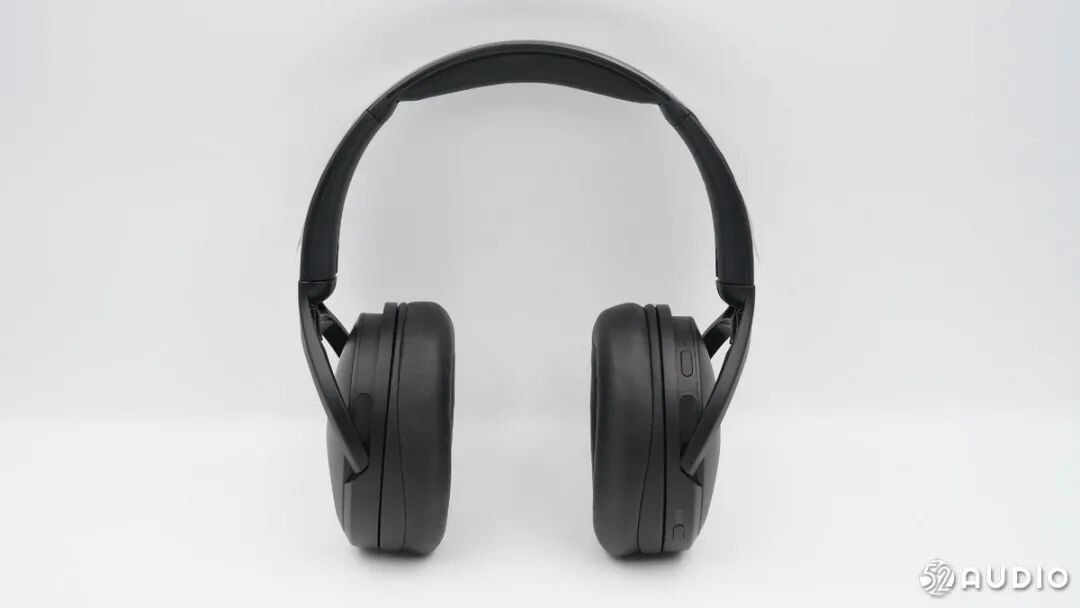

耳机外侧外观一览，背板凹面内设计有233621品牌LOGO。
耳机内侧外观一览，耳罩内有较大的L/R标识，字体大，方便用户识别。

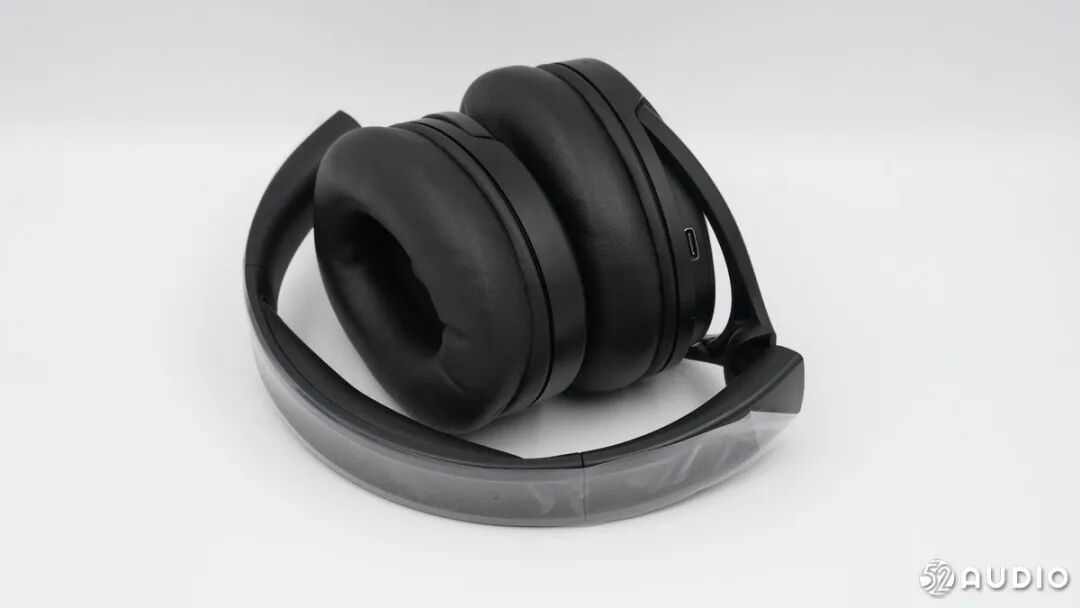

耳机折叠状态展示。
耳机佩戴状态展示。

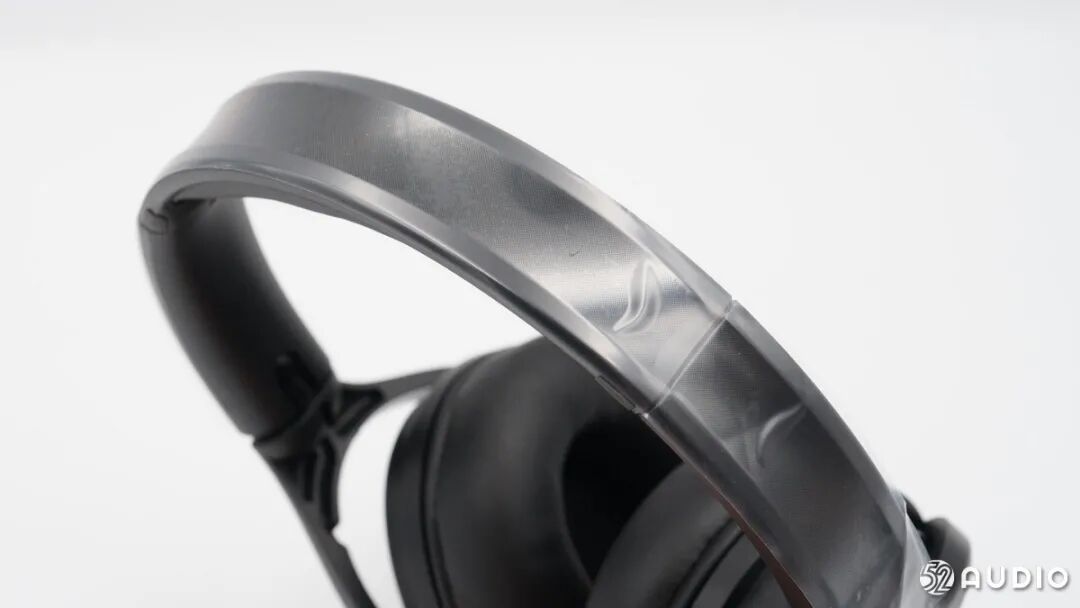

头梁外侧有一层透明膜防护。

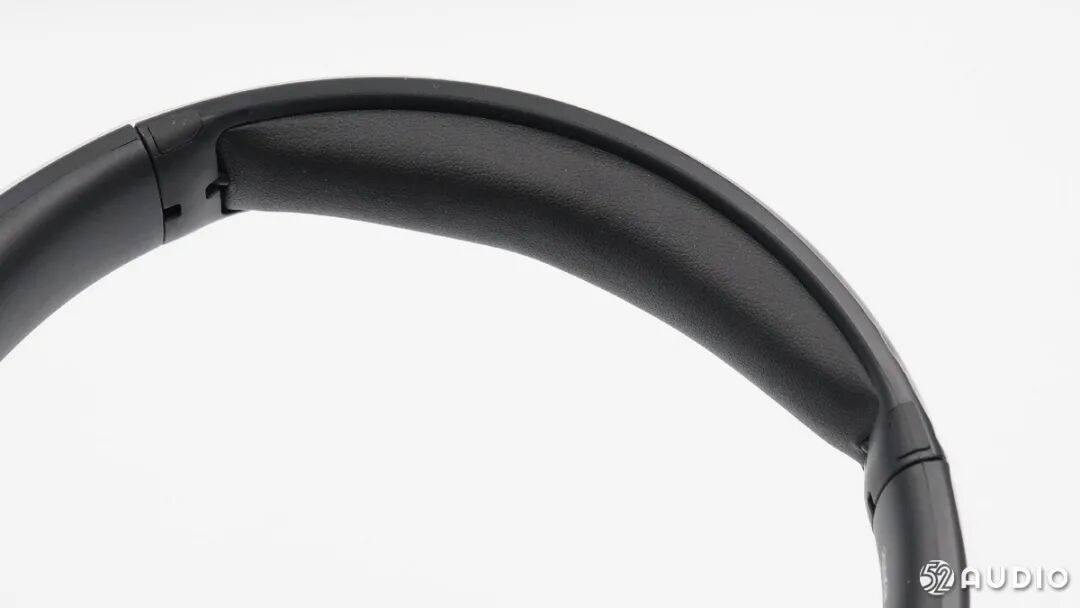

内侧头垫饱满柔软，佩戴舒适。

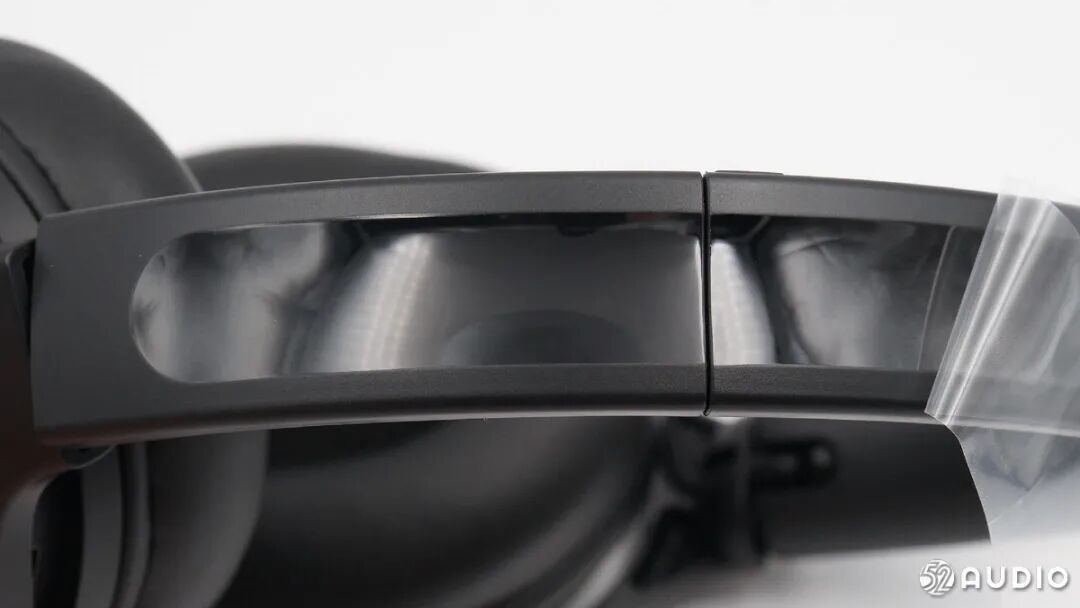

撕掉透明保护膜，头梁外侧设计有凹槽并做了镜面处理，光暗形成对比，提升产品质感。

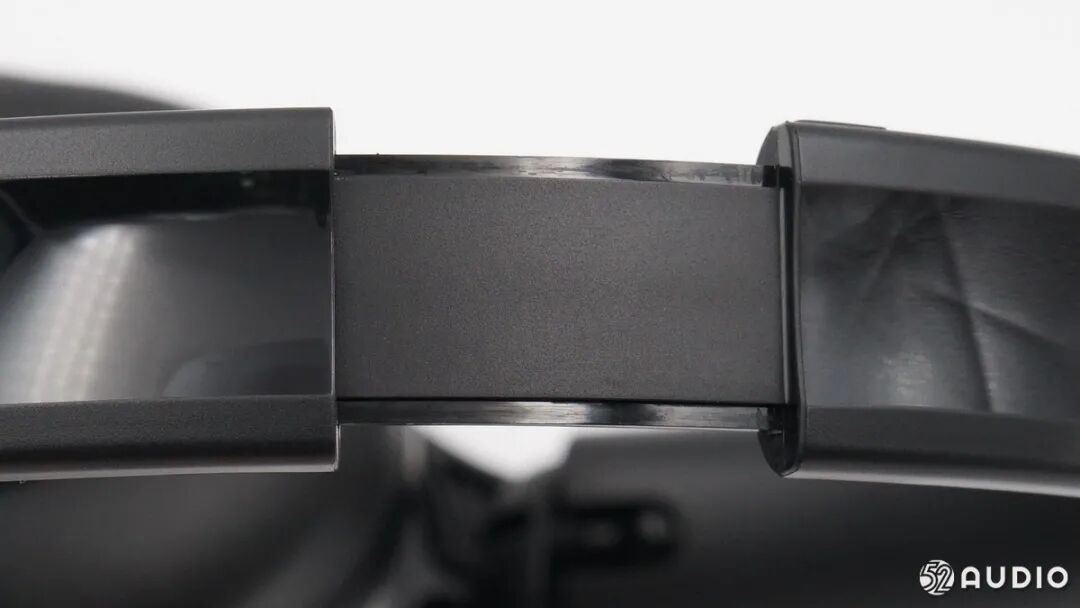

头梁伸缩结构展示。

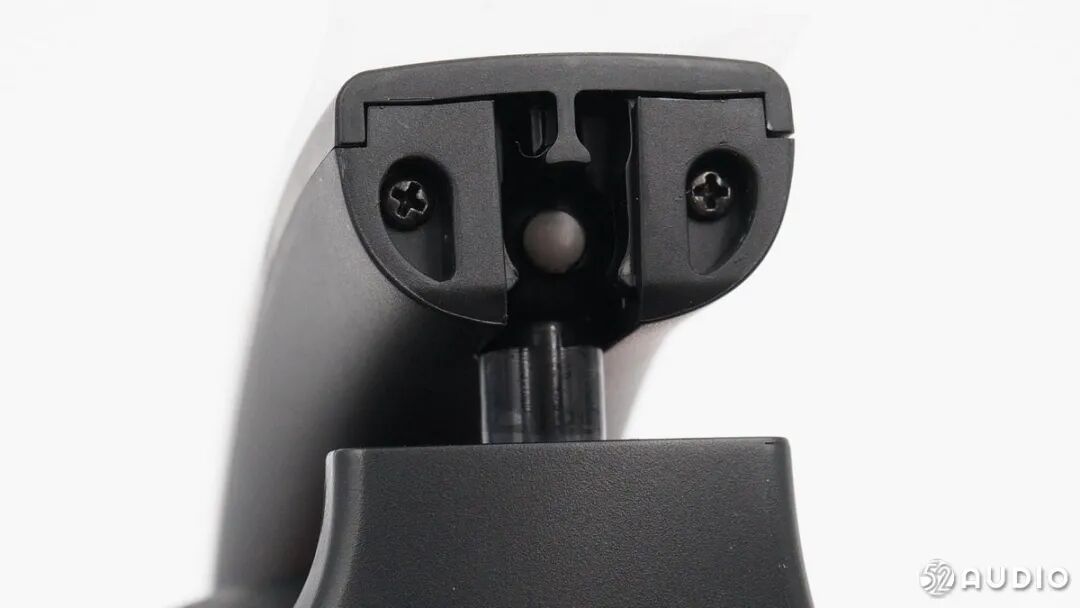

耳机铰链结构特写，可实现向内折叠和左右旋转。

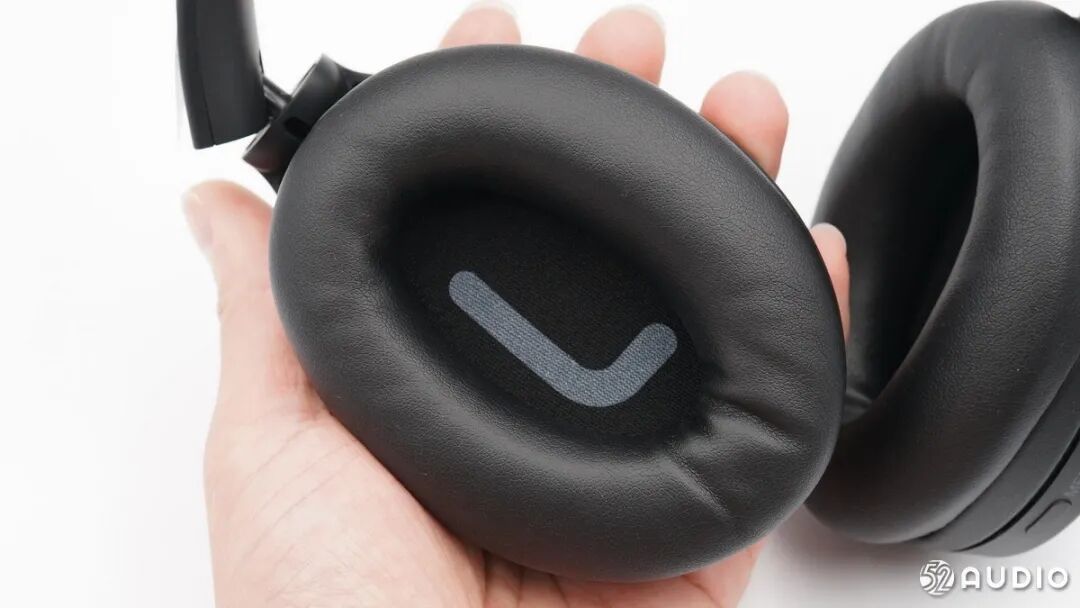

左耳耳罩特写，内部有L/左标识，耳罩相对较厚，内部记忆海绵填充。

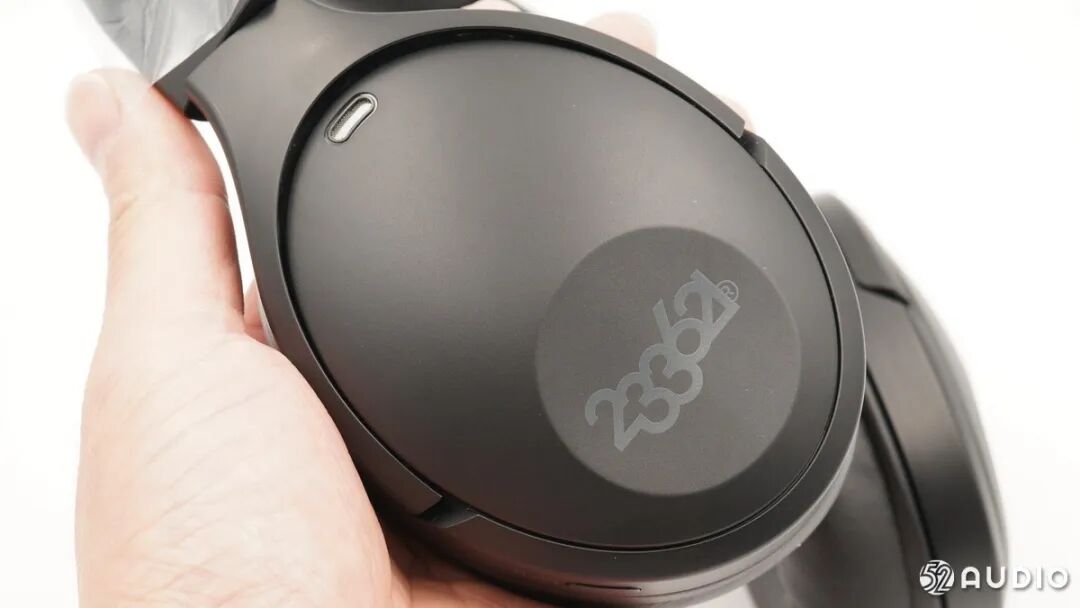

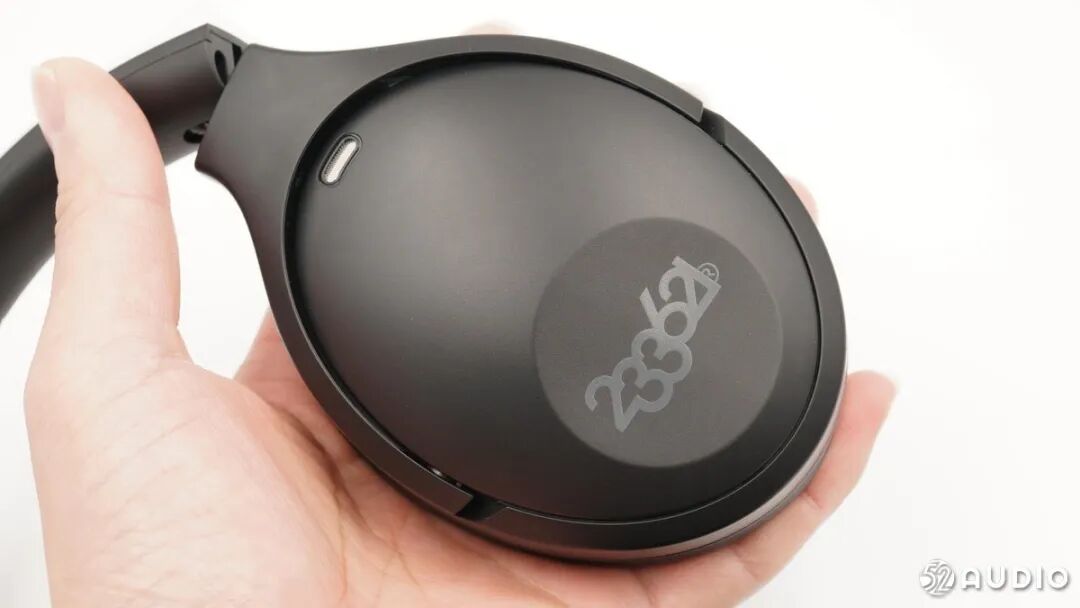

左耳背面特写，凹面内设计有233621品牌LOGO。

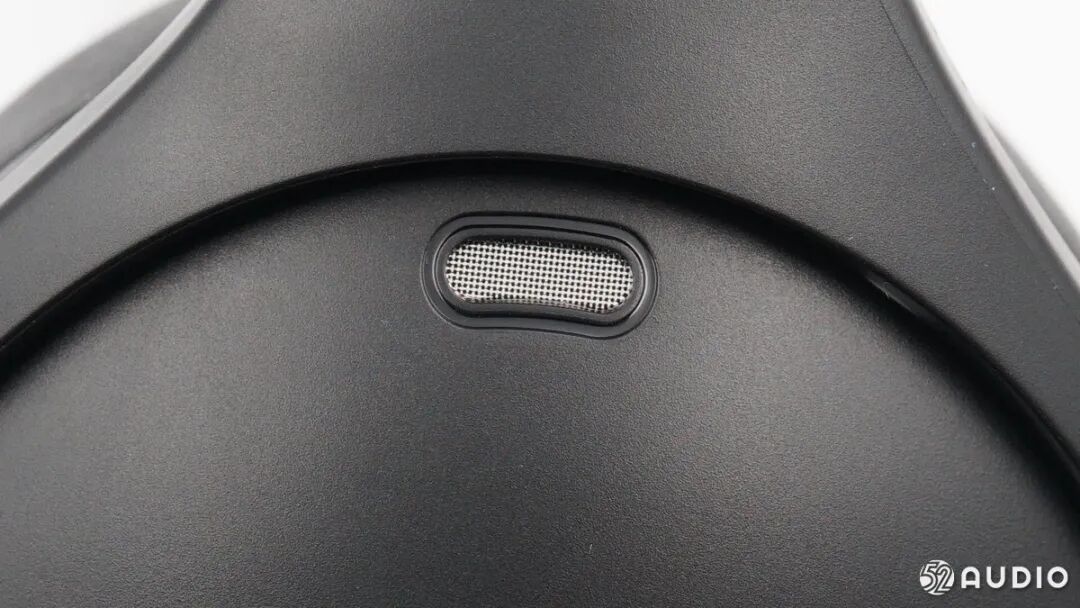

降噪麦克风开孔特写，内部有防尘网覆盖，用于收集外部噪音。

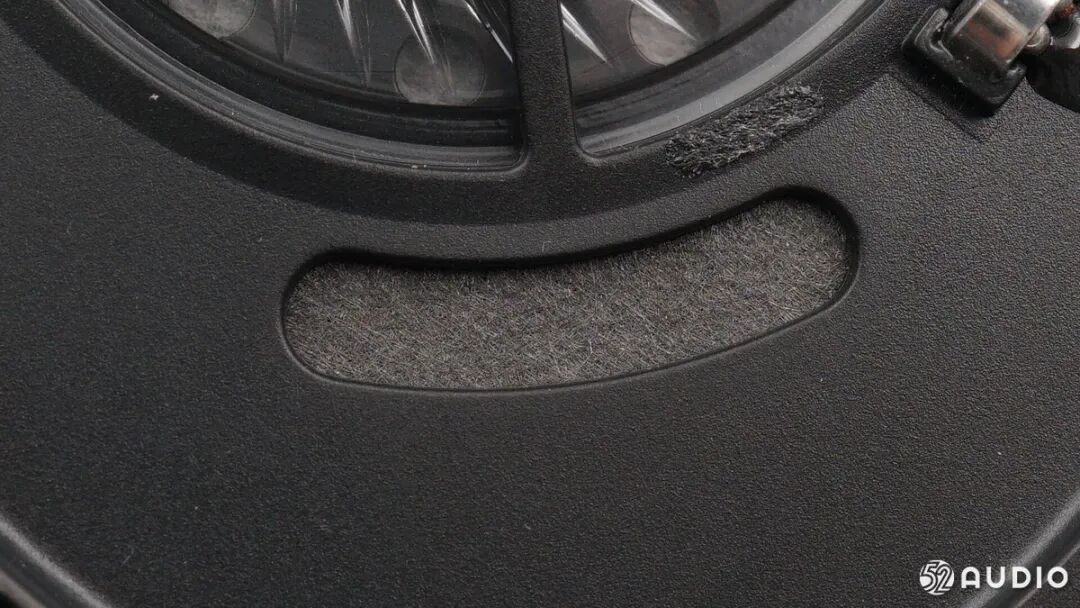

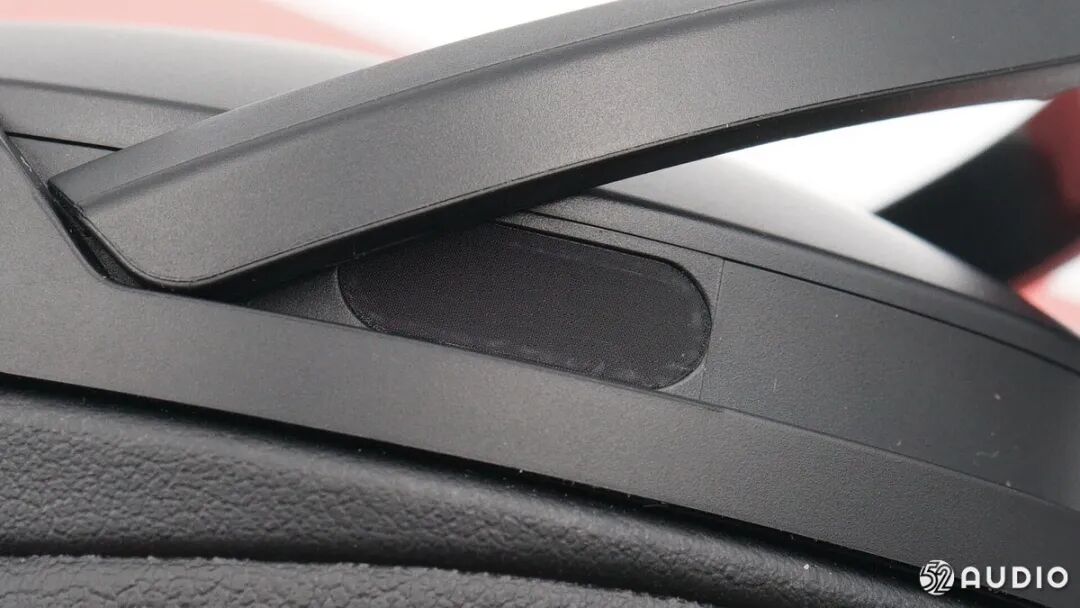

隐藏的耳机泄压孔，有防尘网覆盖。

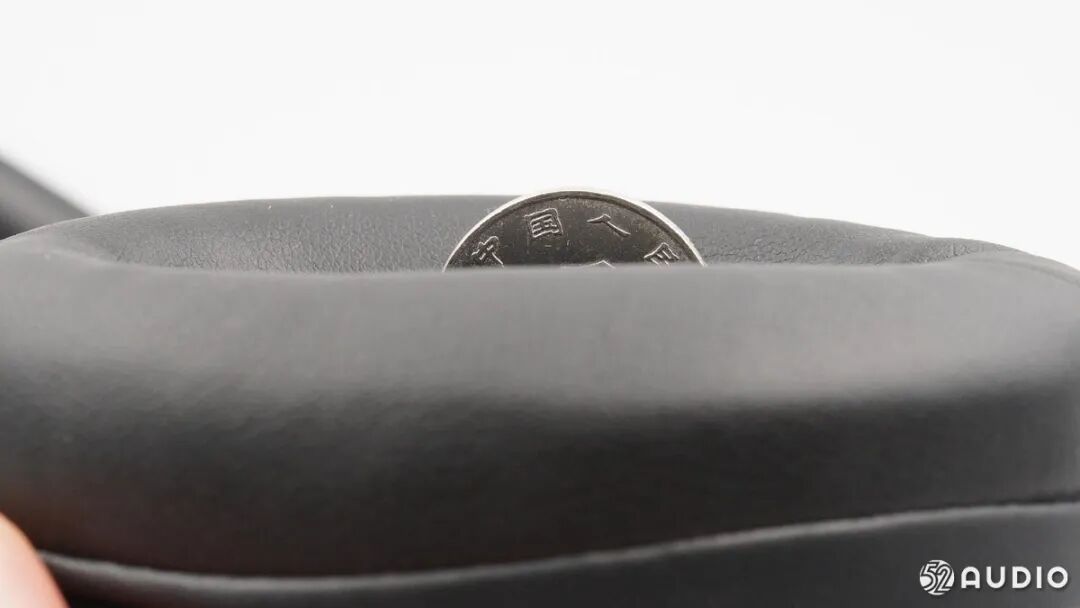

耳罩深度与一元硬币对比，属于相对较深的一款。耳罩采用了人工蛋白皮，触感类似人体皮肤，柔软舒适，弹性良好。

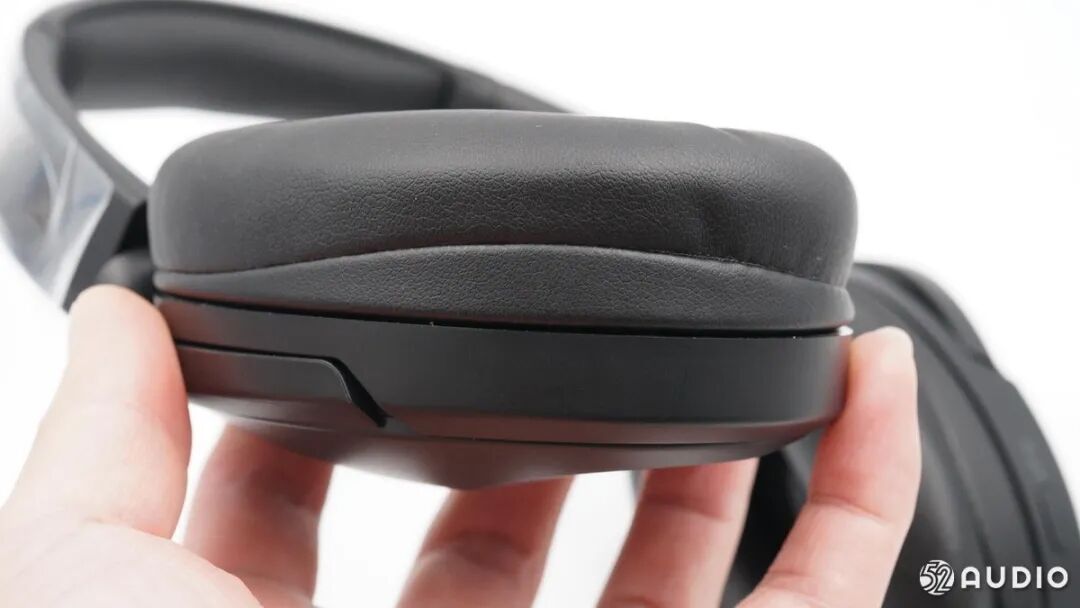

耳机侧面特写。

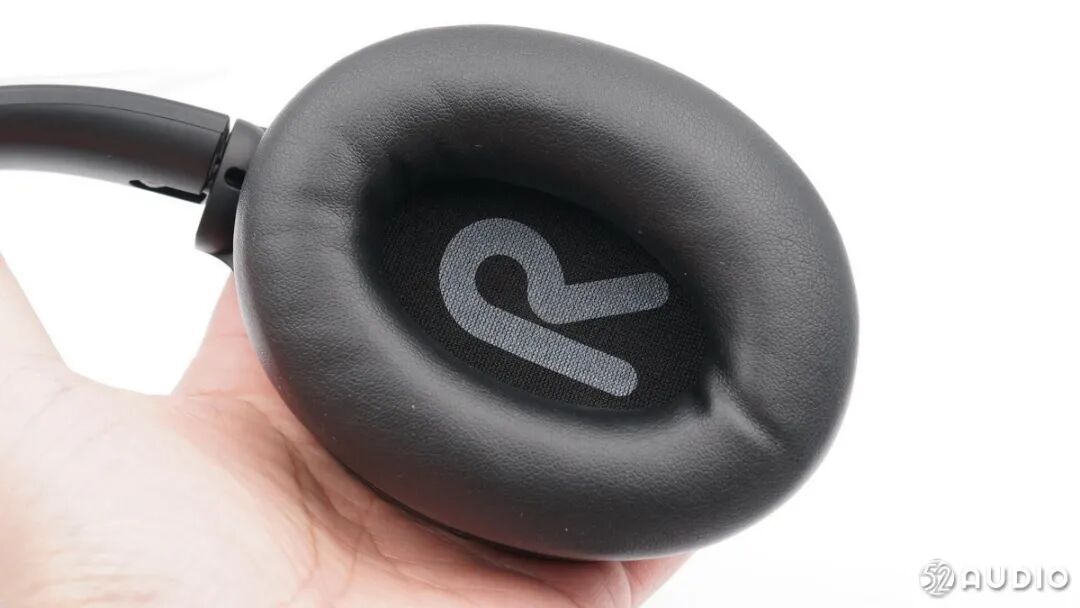

右耳耳罩特写，内部有R/右标识。
右耳为背面为触控面板，通过单击、双击、三击、长按实现不同操作。

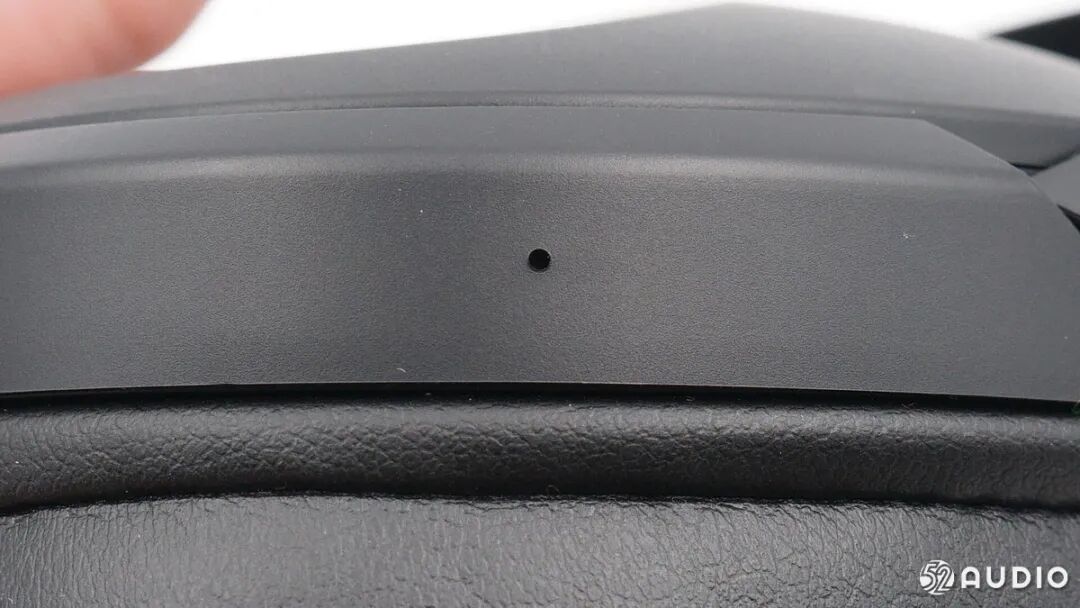

麦克风开孔特写，用于语音通话拾音。

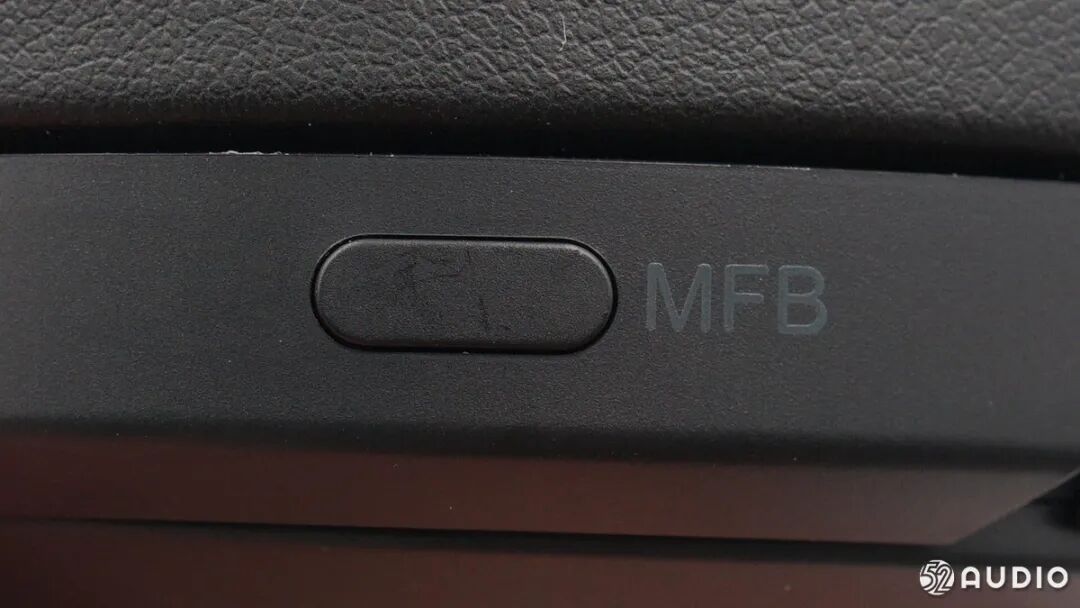

MFB多功能键特写，用于降噪模式切换。
电源开关键特写。

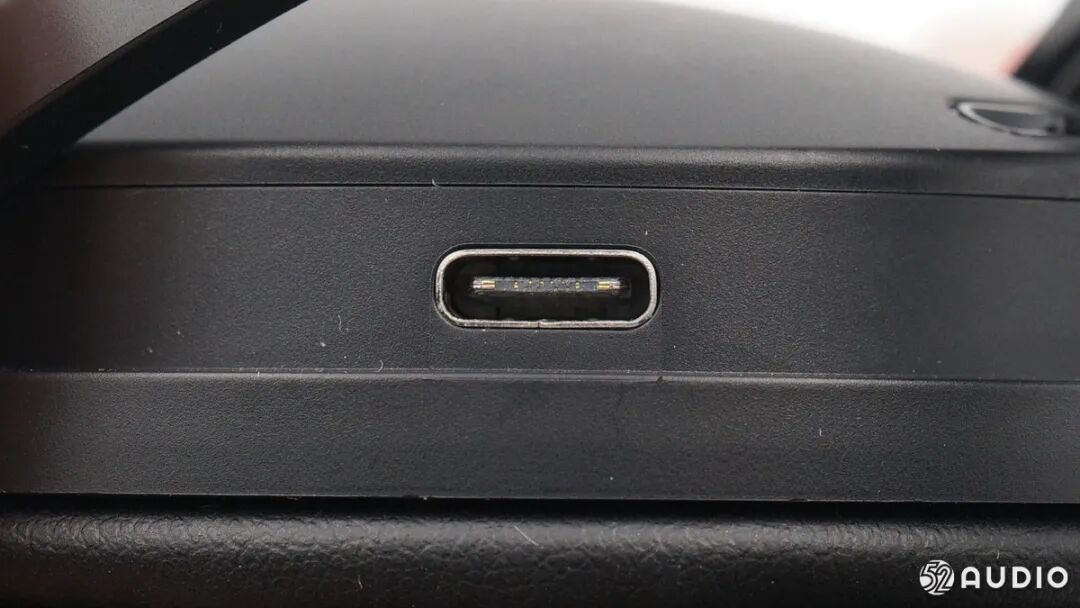

USB Type-C充电接口特写。

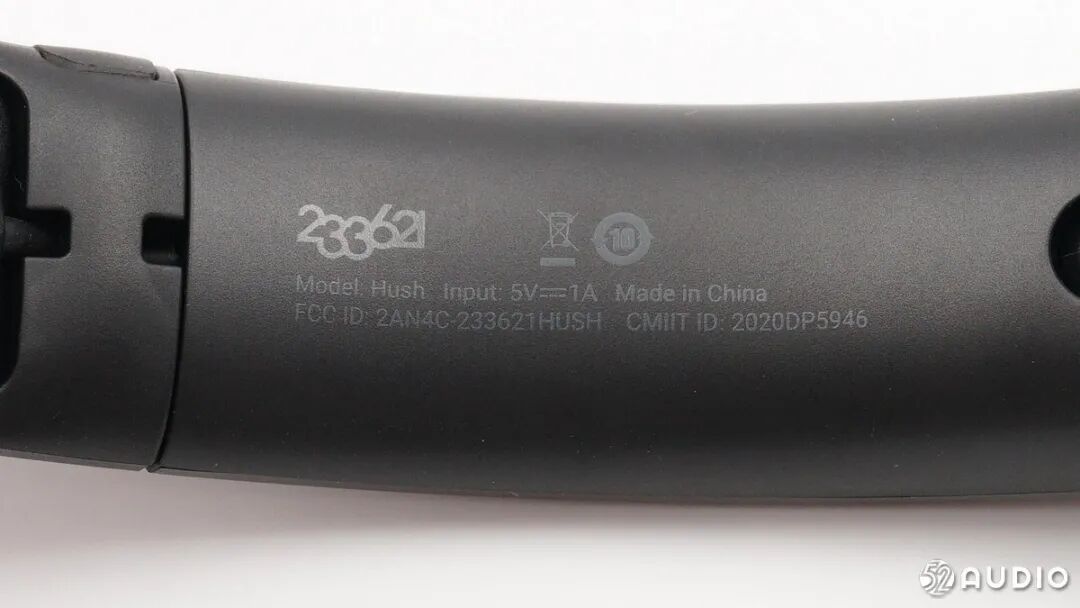

头梁内侧信息有产品型号：Hush，输入：5V⎓1A，FCC ID：2AN4C-233621HUSH，CMIIT ID：2020DP5946。

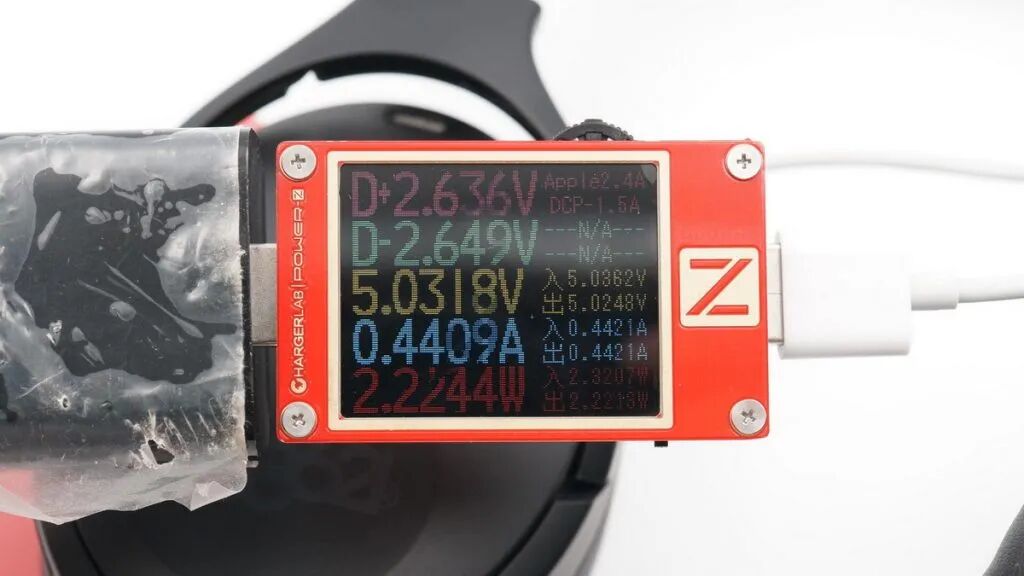

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对233621 Hush 降噪头戴蓝牙耳机进行有线充电测试，输入功率约为2.22W。
二、233621 Hush头戴蓝牙耳机拆解

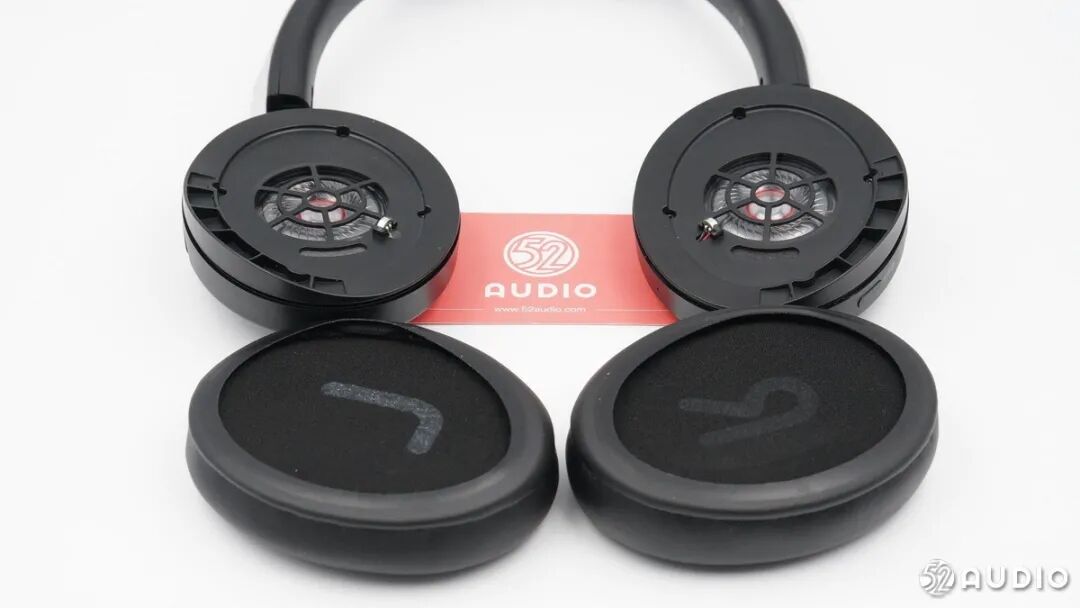

进入拆解部分，首先取掉两只耳罩。耳罩的安装方式是直接套在主体上的。

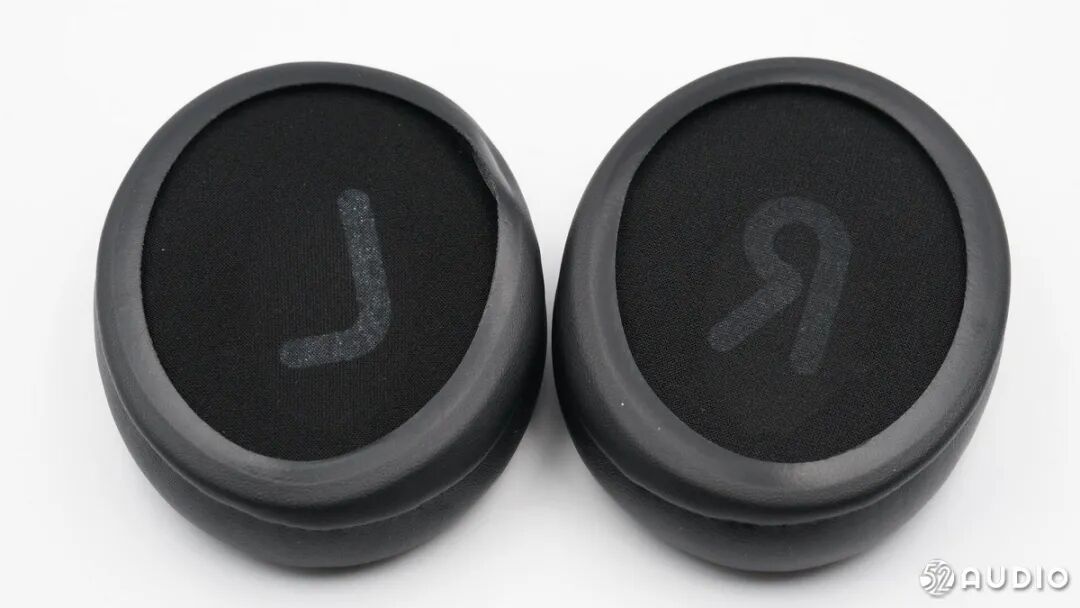

耳罩内侧特写，有防尘网布覆盖。

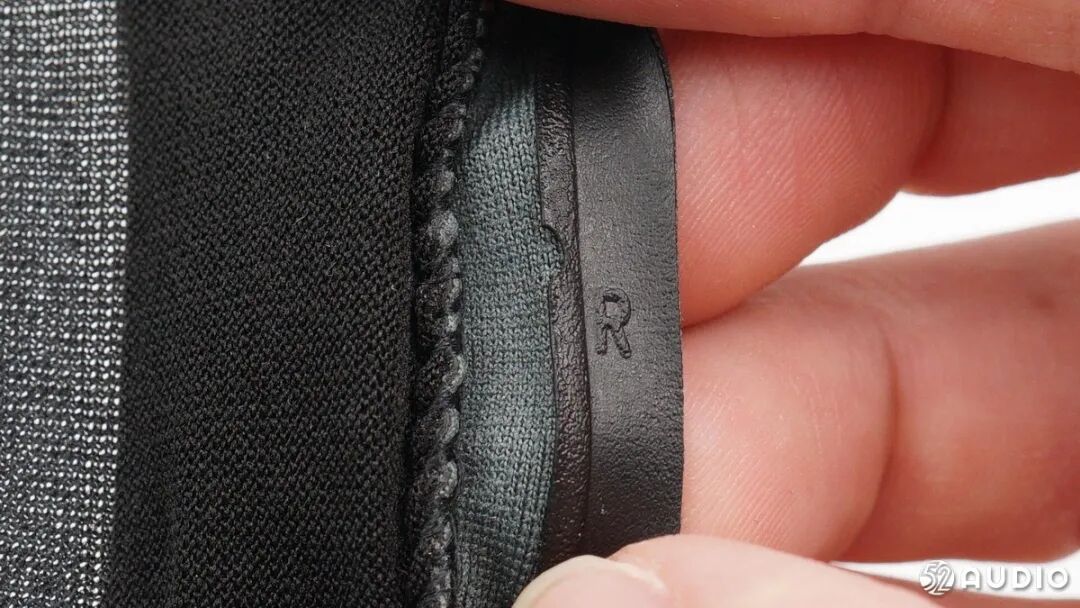

由于安装方式是套在主体上，所以耳罩在边缘做了双层加固处理并且还印有R/右标识。位置过于隐蔽不易被发现。
首先对左侧耳机进行拆解，耳机盖板通过四颗螺丝固定。

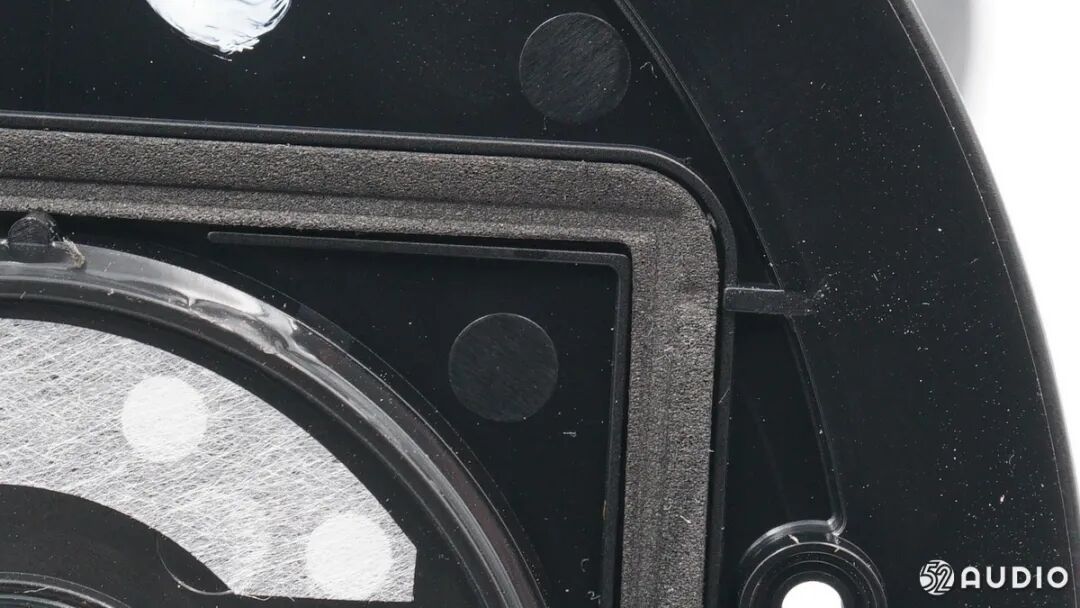

音腔泄压孔特写，内部有防尘棉覆盖。

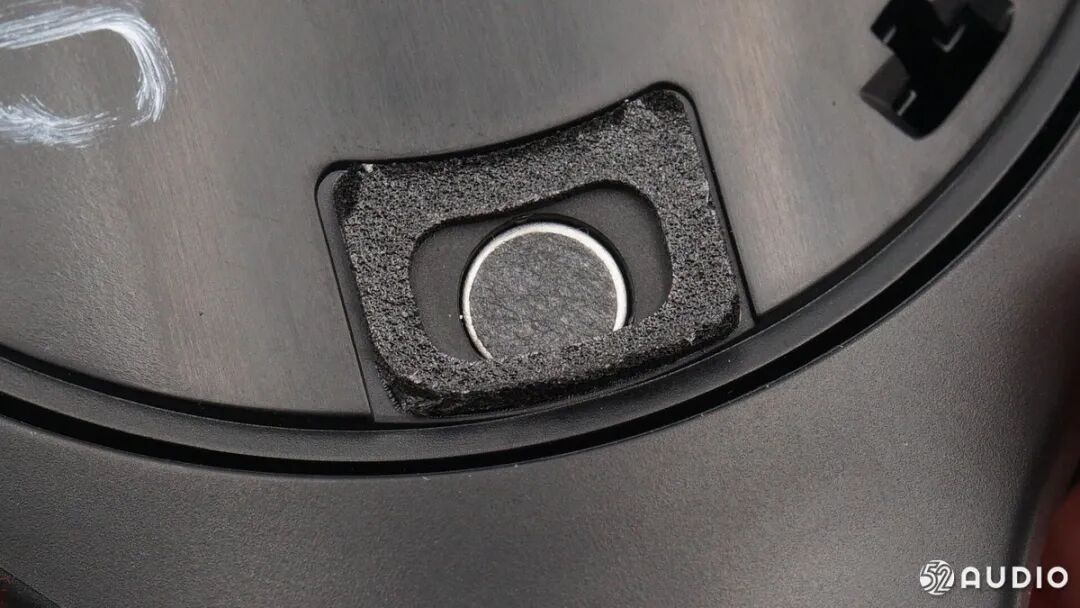

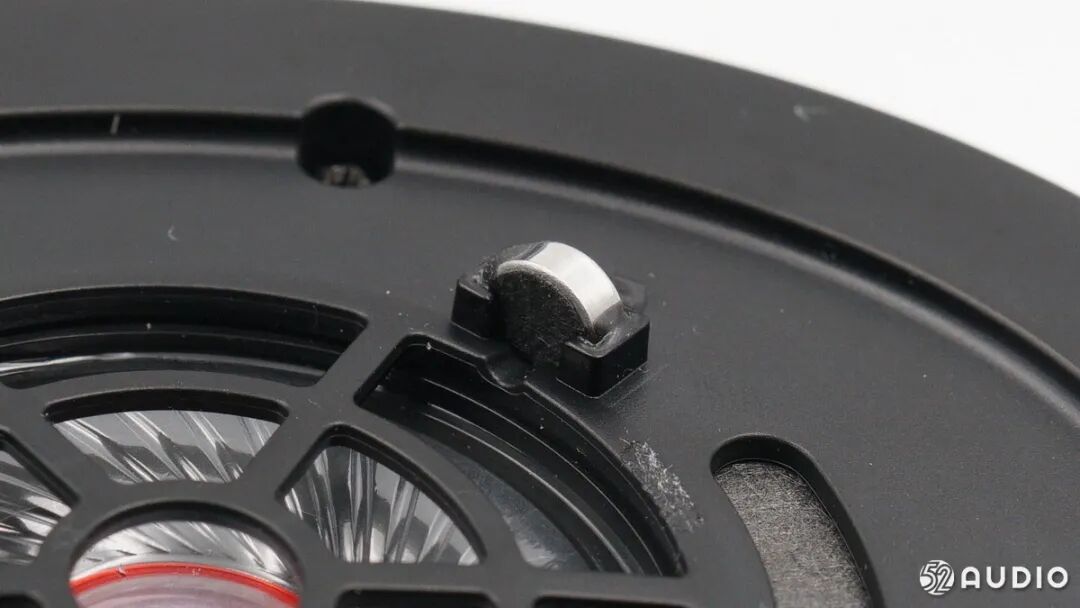

降噪麦克风特写，用于收集耳机内部噪音。

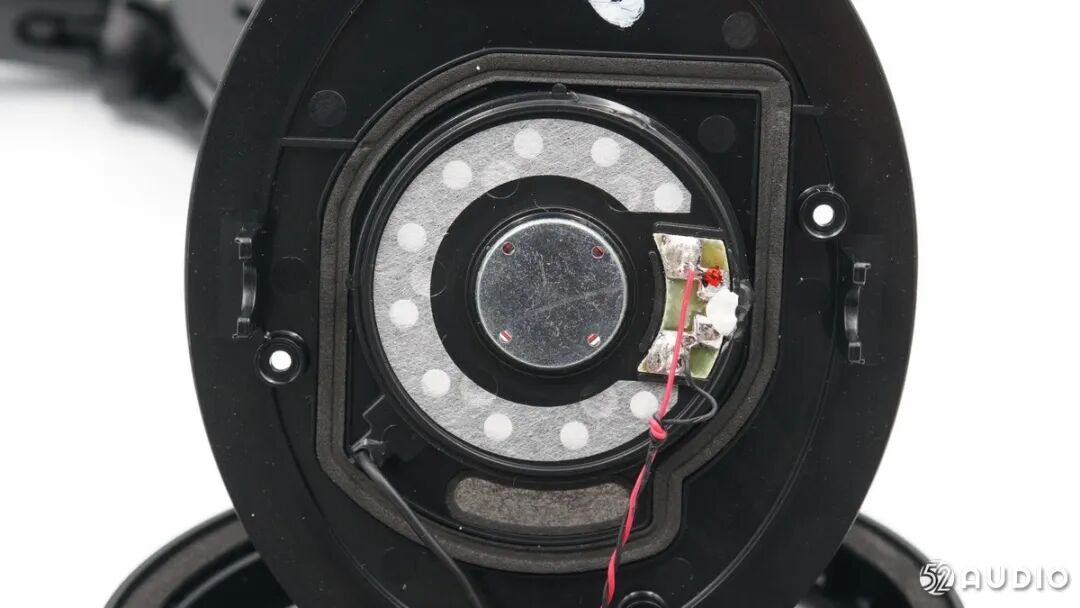

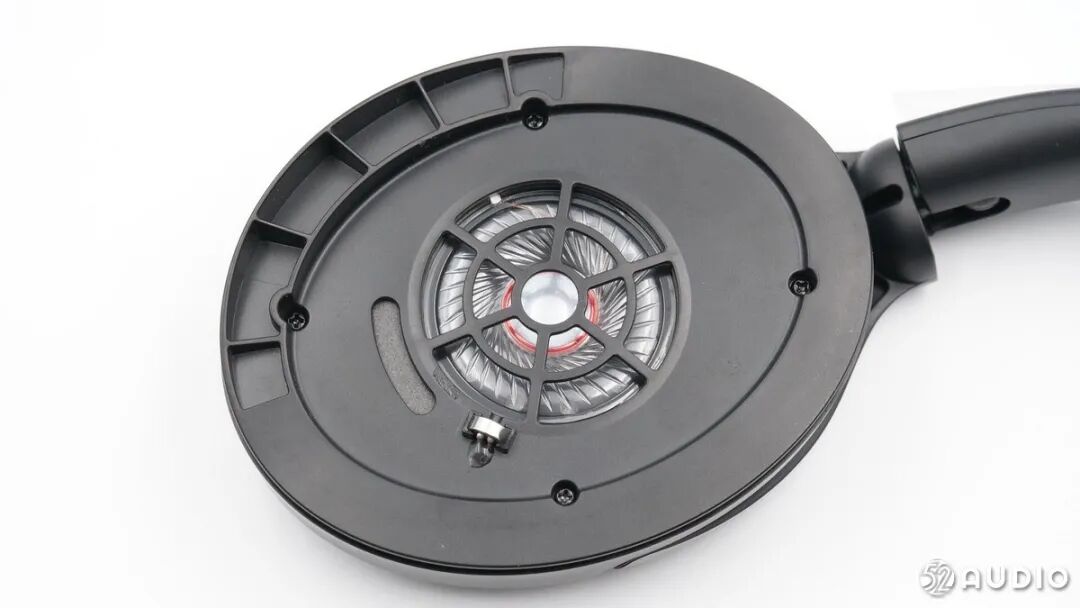

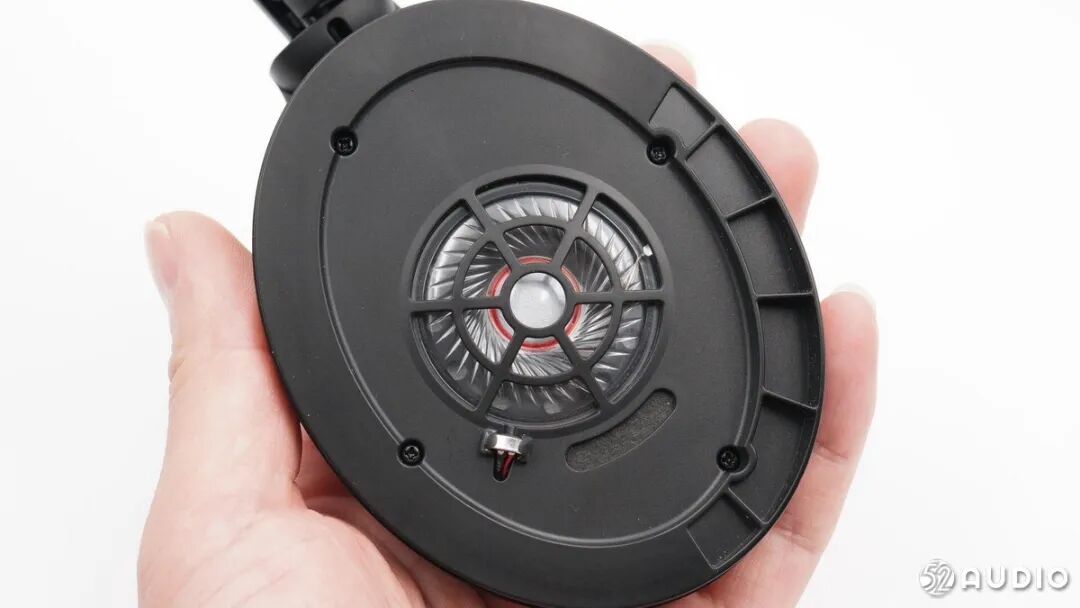

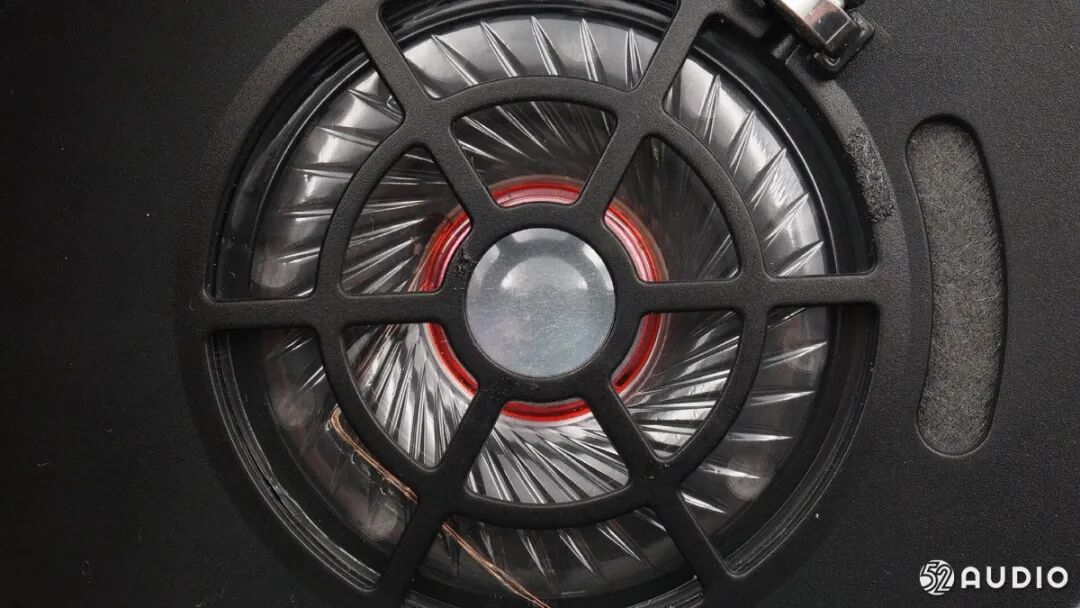

扬声器单元特写，外部有防护框架。

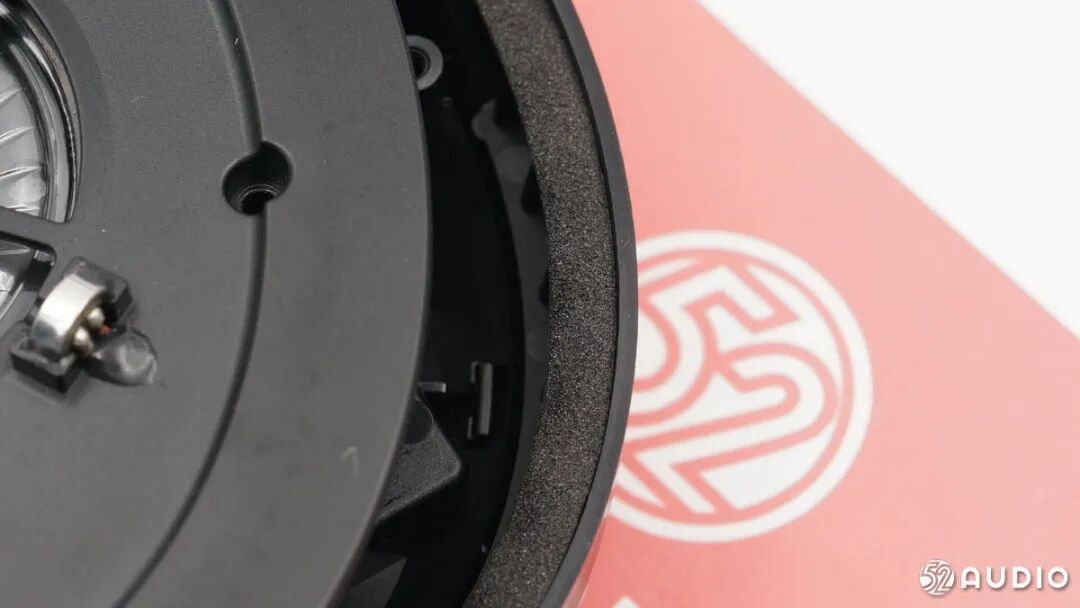

盖板与腔体交界处有密封海绵垫。

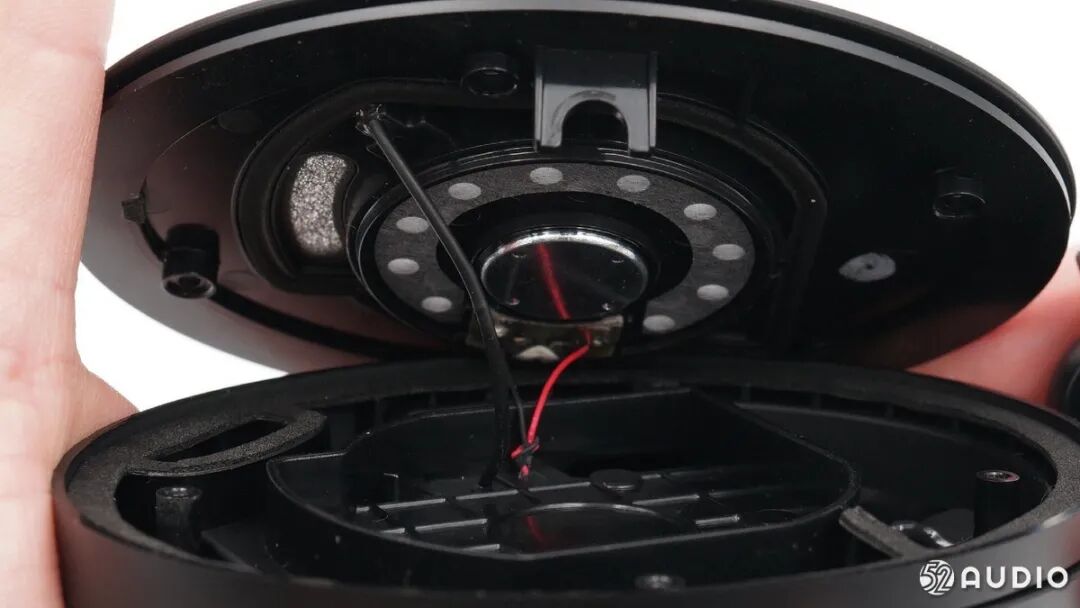

打开腔体，扬声器导线与主板连接，无法直接取掉。
耳机背板通过卡扣的方式固定。

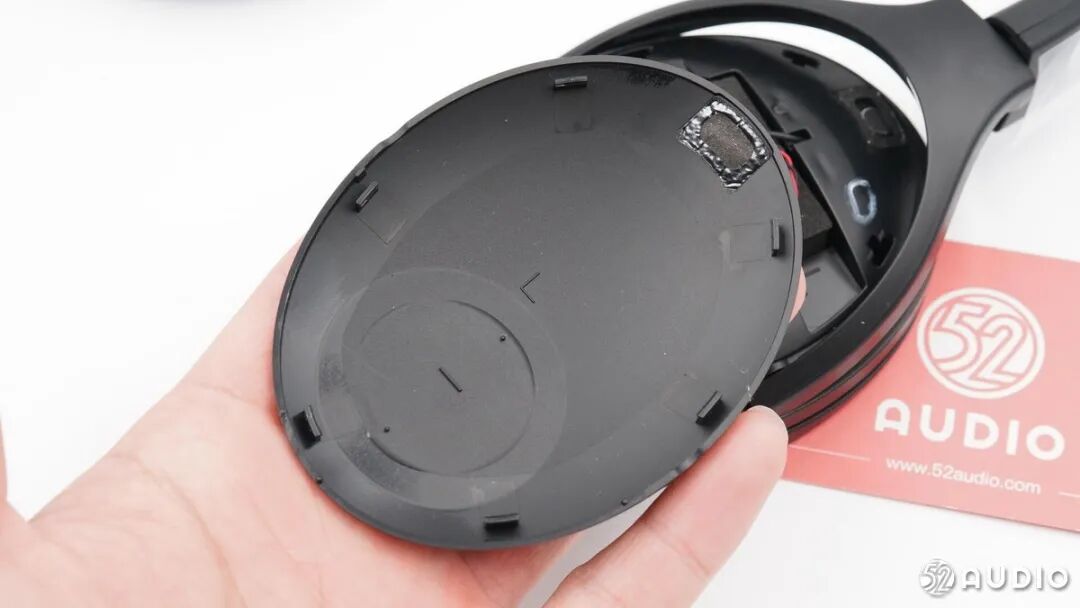

解开卡扣，取掉背板。
左耳背板内侧特写，有L/左标识。
降噪麦克风特写，用于收集外部噪音。

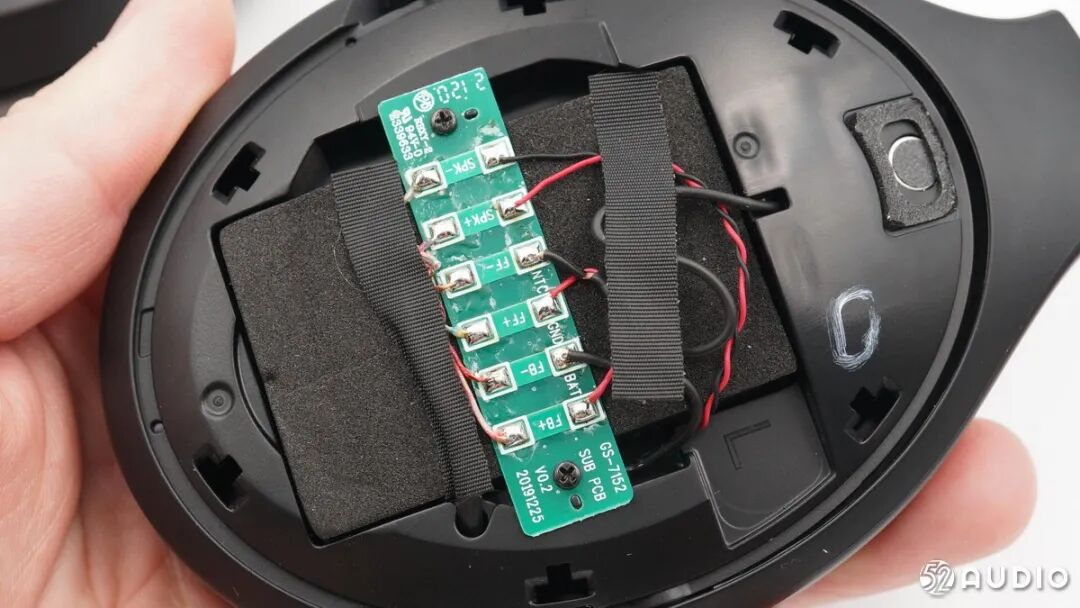

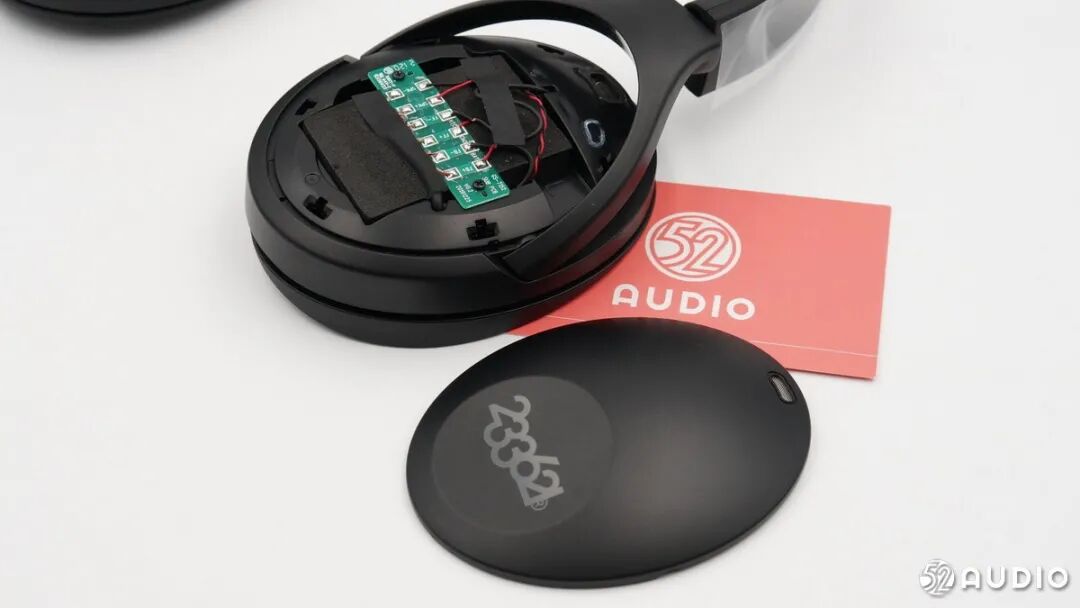

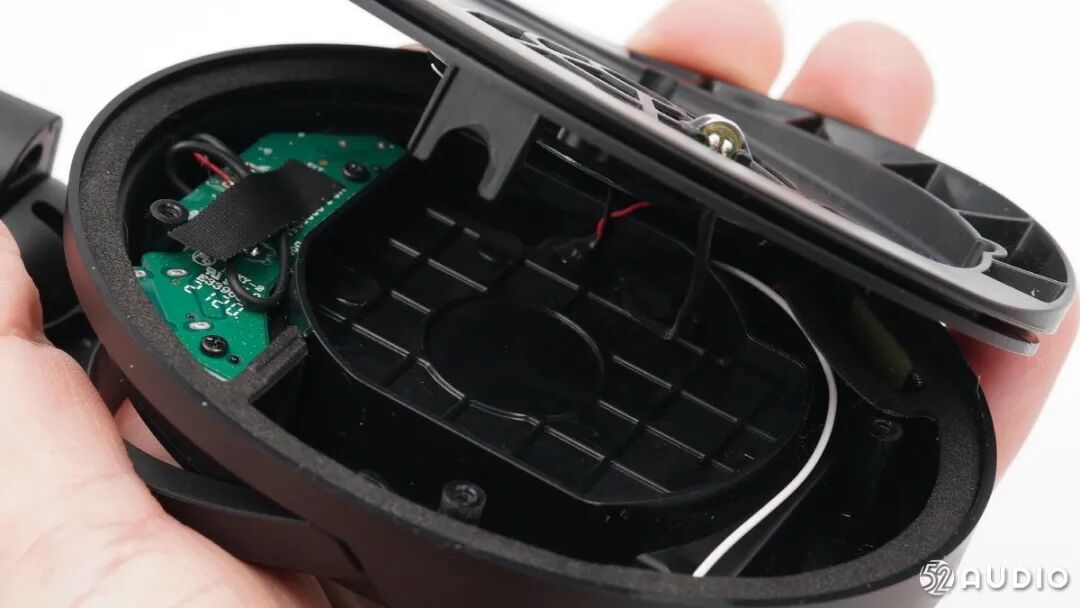

腔体内固定有连接扬声器和麦克风的PCB小板。

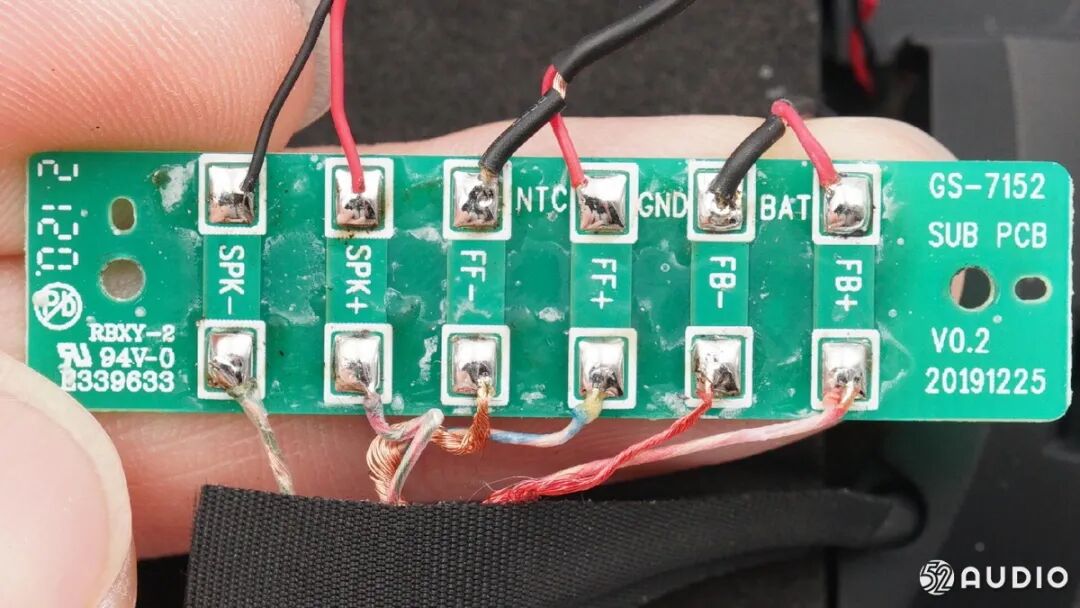

小板正面特写，导线焊接，焊点饱满，焊接连接便于组装，左侧SPK为扬声器，其余为降噪麦克风焊点。
小板背面特写，起到连通电路的作用。

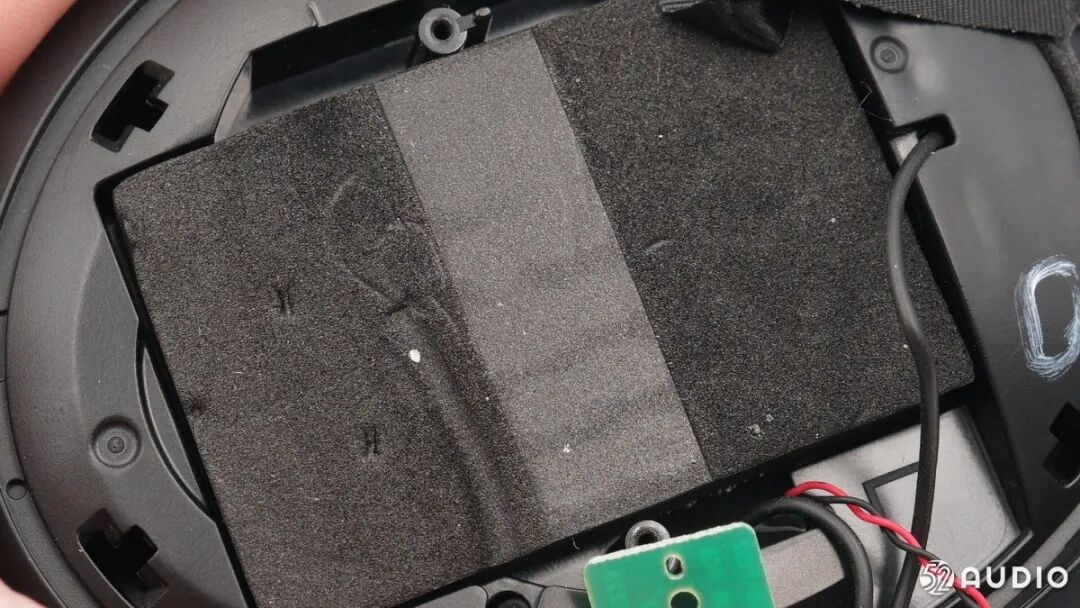

小板下方腔体内填充有海绵垫。
取掉扬声器单元。
盖板内侧设置有密封海绵垫，用于腔体密封。
经我爱音频网实测，扬声器尺寸约为40mm，与官方宣传一致。
来到右侧耳机。

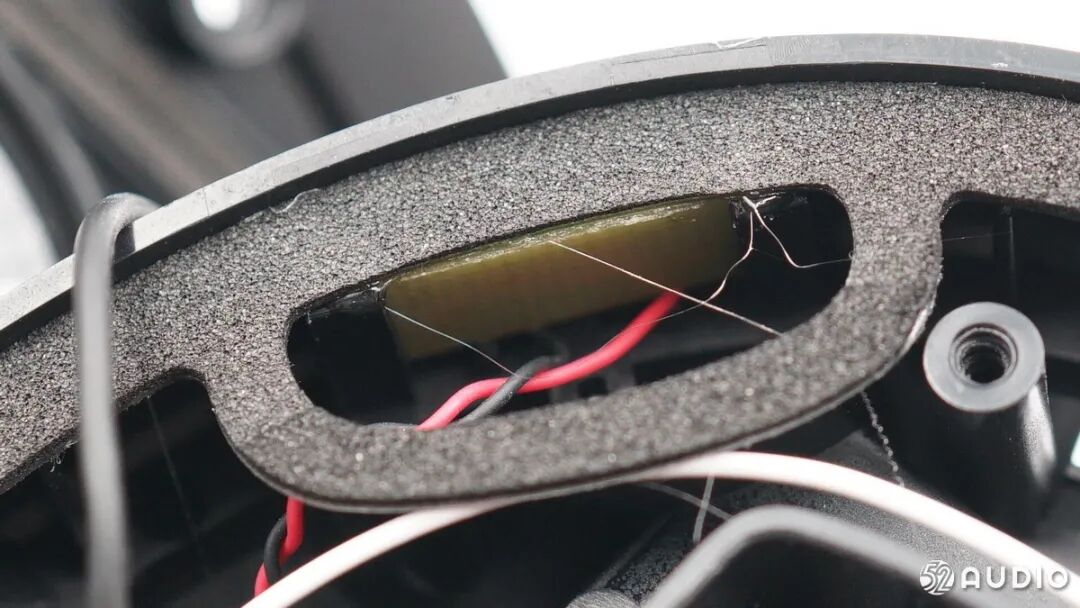

右耳内部结构与左耳类似，扬声器导线过孔胶水加固。

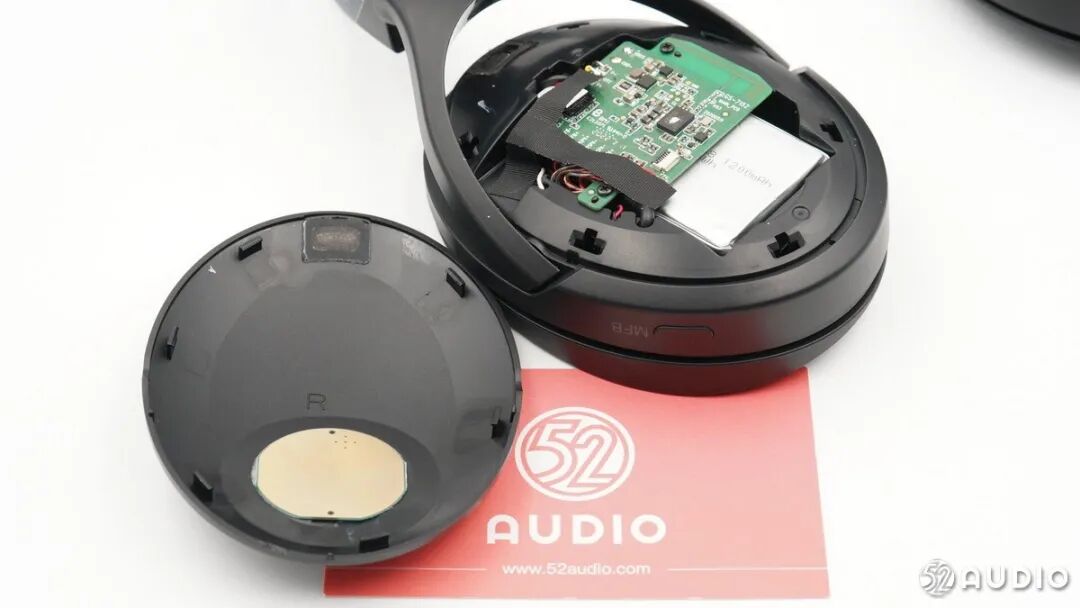

解开卡扣取掉背部盖板。

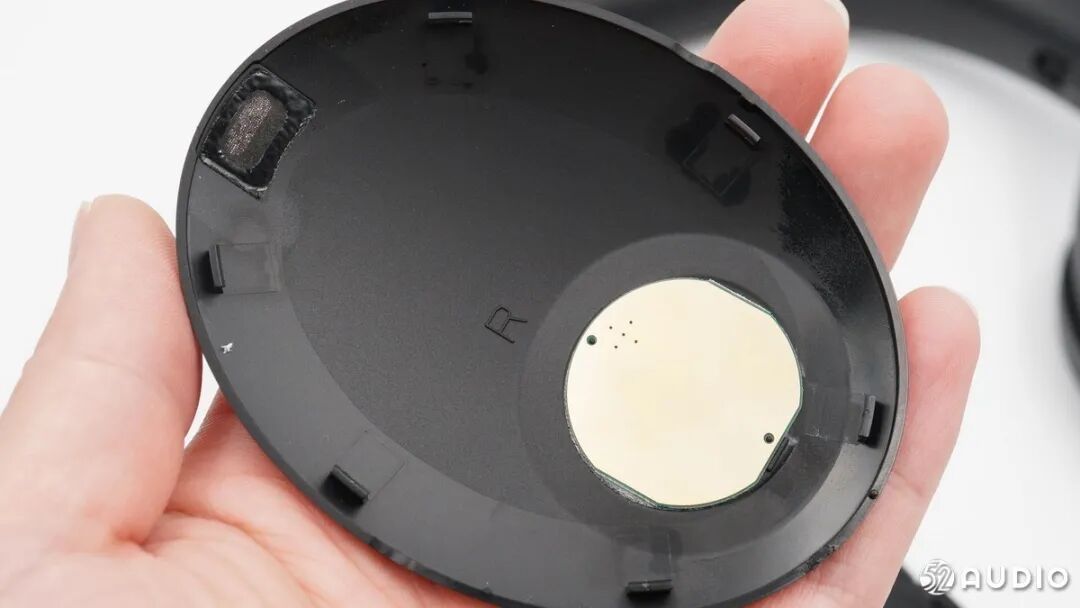

盖板内侧配置有用于触控操作的小板。
小板正面特写，触控膜片覆盖。

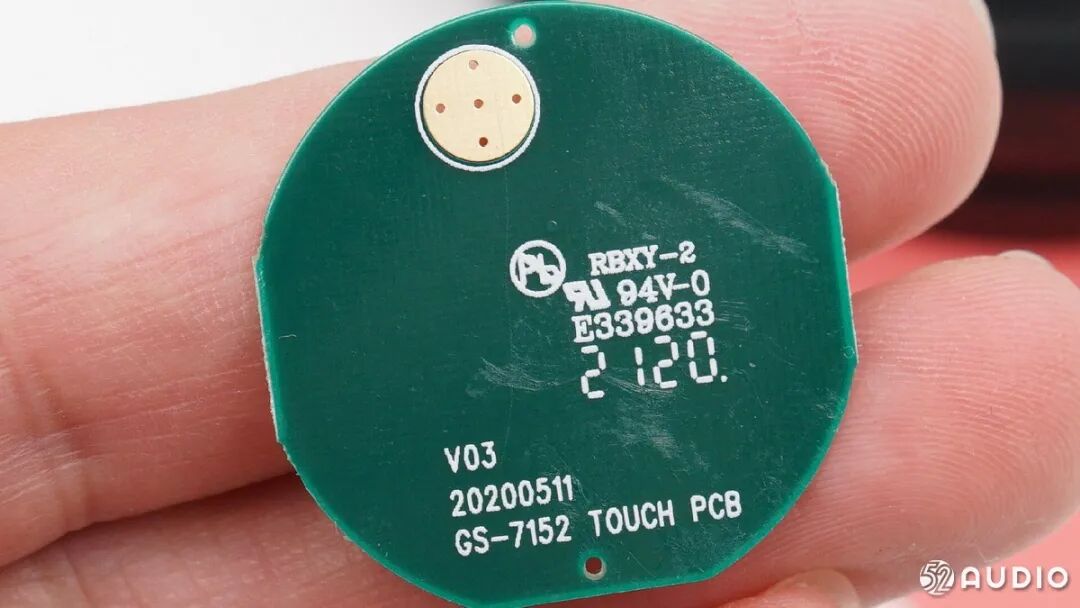

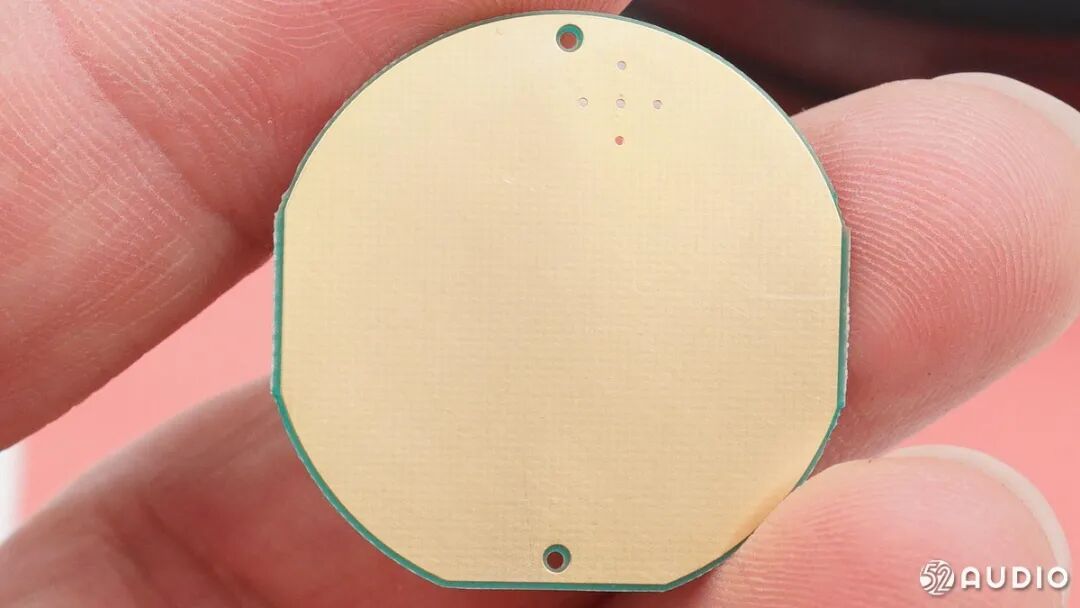

小板背面特写。

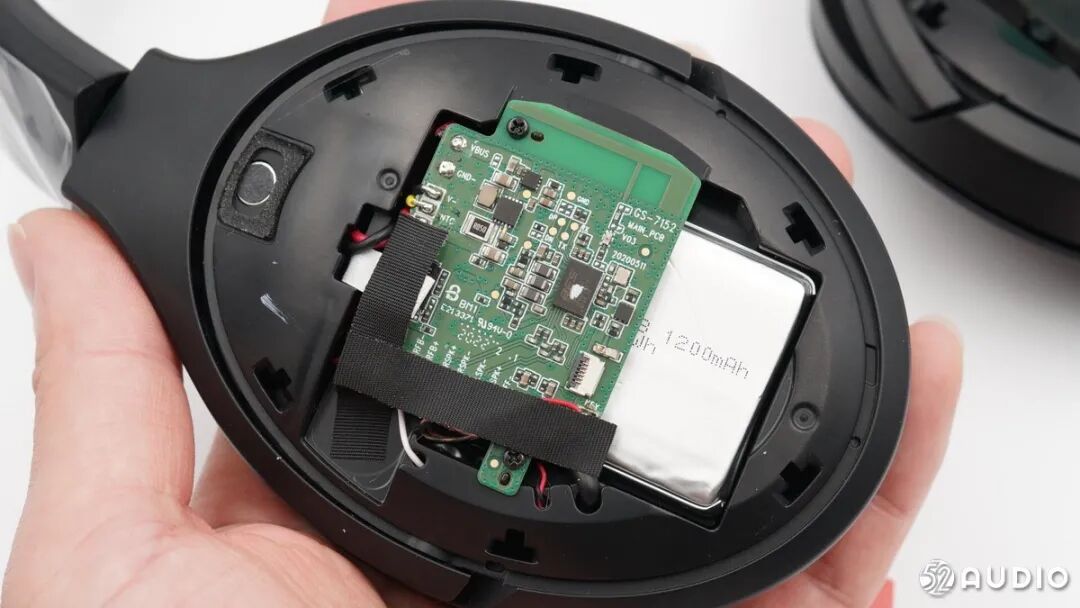

腔体内固定有主板和电池单元，导线焊点采用胶带加固。
卸掉螺丝掀开主板，主板与电池交接处设置有缓冲海绵贴。
聚合物软包电池型号753048，容量1200mAh/4.44Wh，额定电压3.7V。出厂日期2020年5月11日，来自CEL金赛尔。
电池保护板采用G3JN精工保护IC和8205电池保护管。

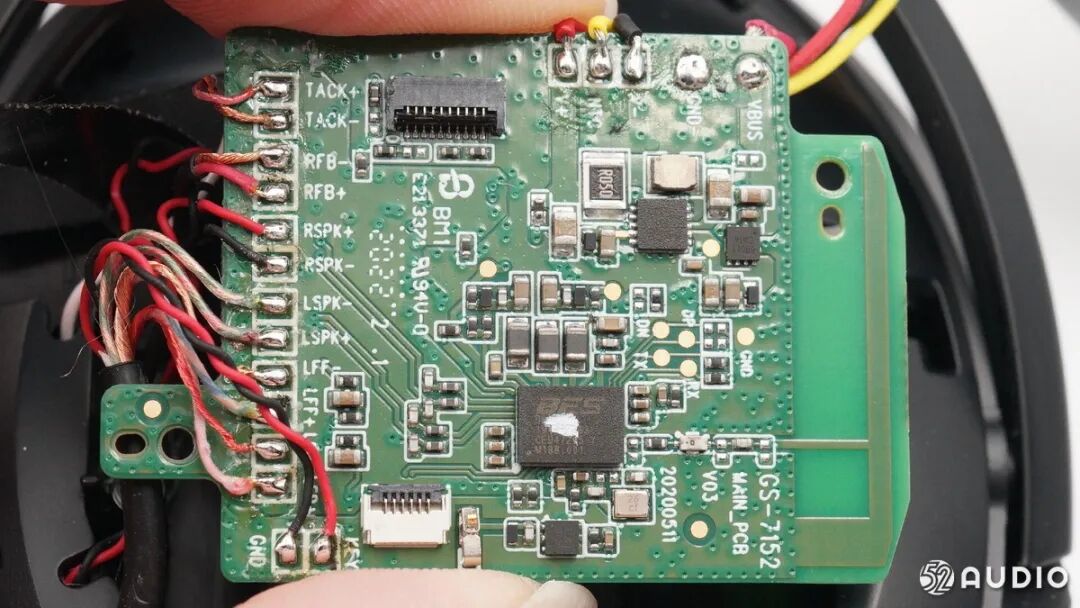

主板正面元器件一览。

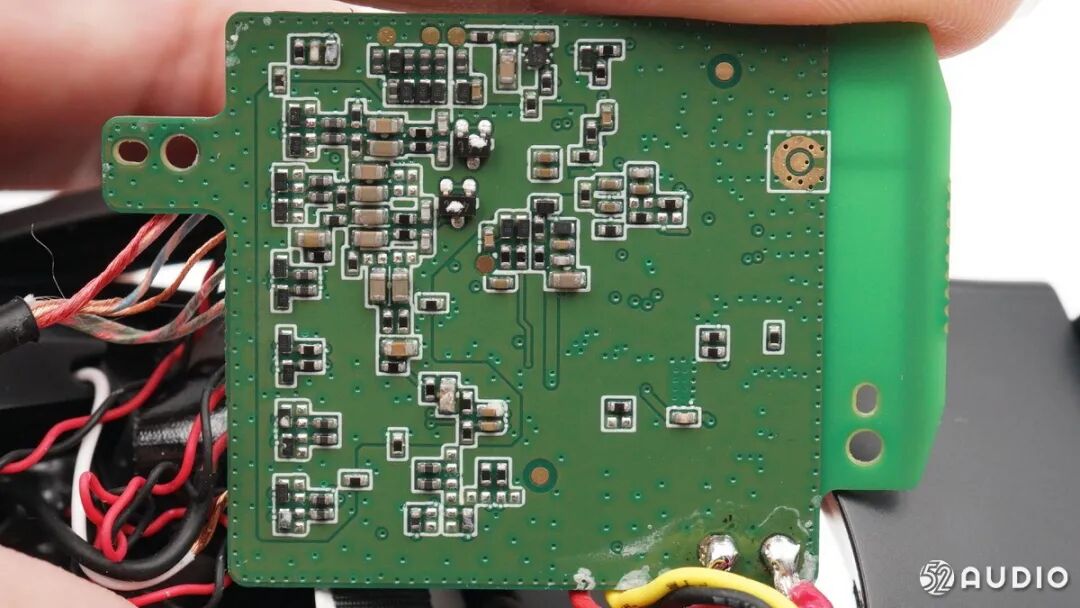

主板背面元器件一览，正面接线焊盘背面是TVS，防止静电击穿损坏元件。
两颗BAT54SW双肖特基二极管，用于信号输入保护。

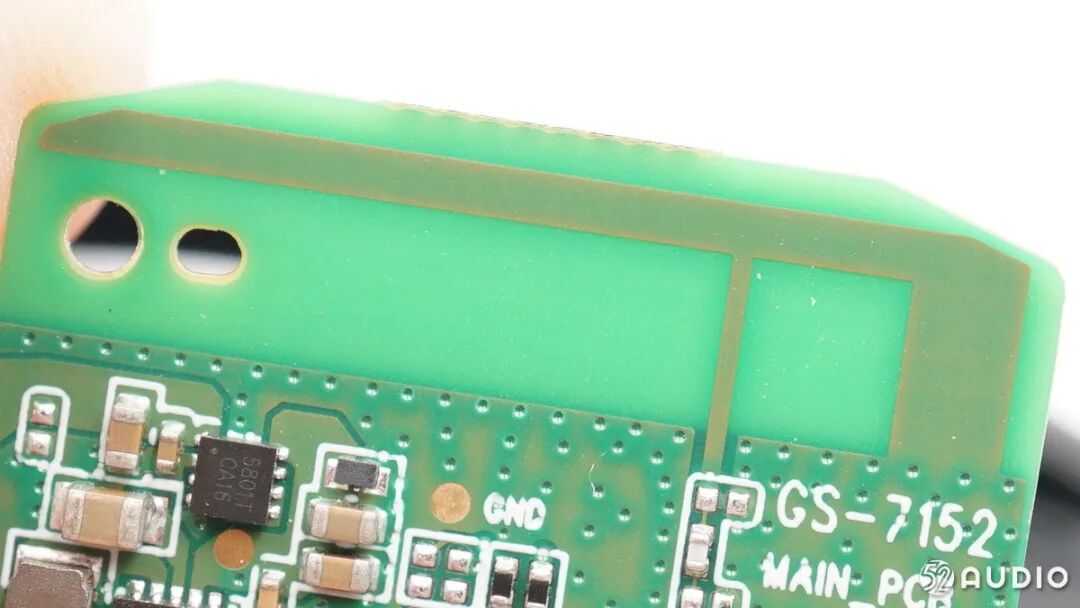

板载蓝牙天线特写。
丝印233DC的触摸IC，用于检测耳机触摸操作。

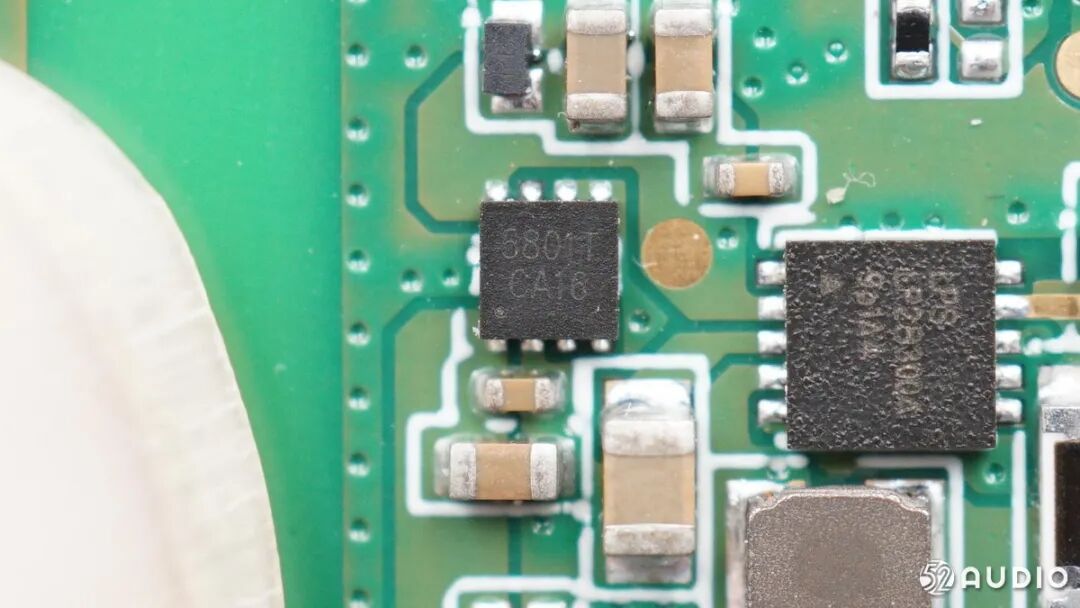

永阜康 CS5801T，过压过流保护IC，支持锂电池充电器前端保护，最高输入耐压30V，电流限制可编程，最大输出电流1.5A。

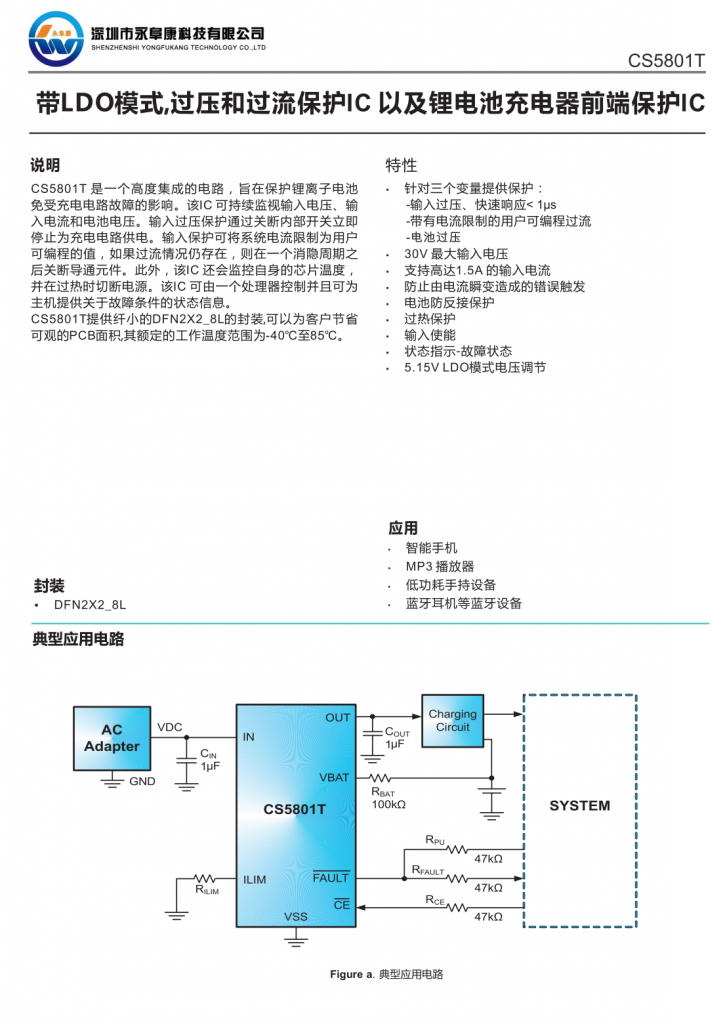

永富康 CS5801T 详细资料。

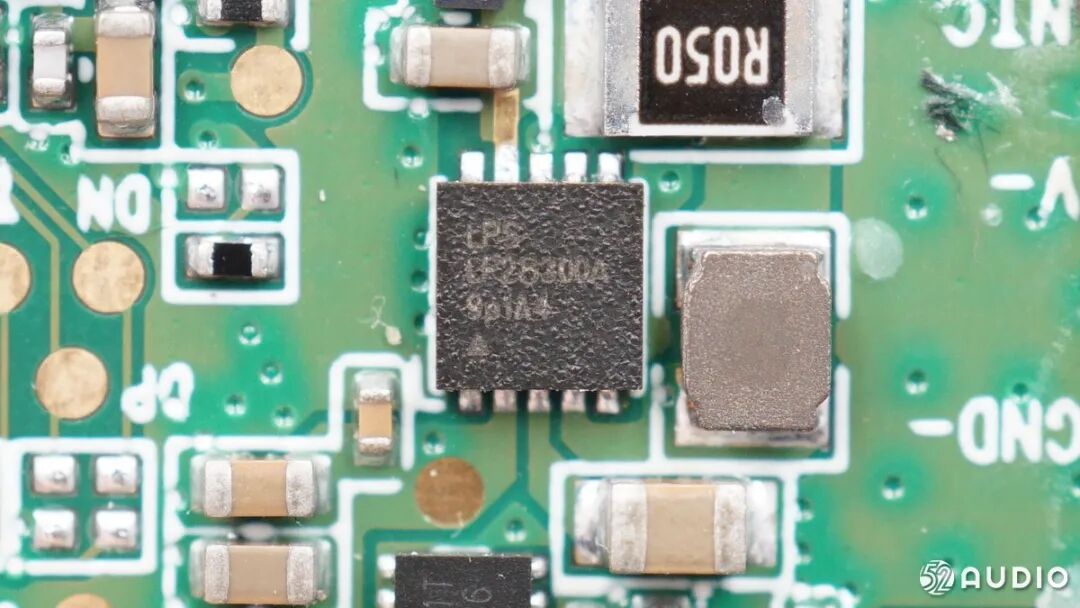

LPS微源半导体 LP28300A 单节锂电池降压充电芯片，充电电流可调，最大2A，30V高输入电压，Type-C/无线充首选；TS可设定0-45度；外围少，TDFN3*3-10小封装。

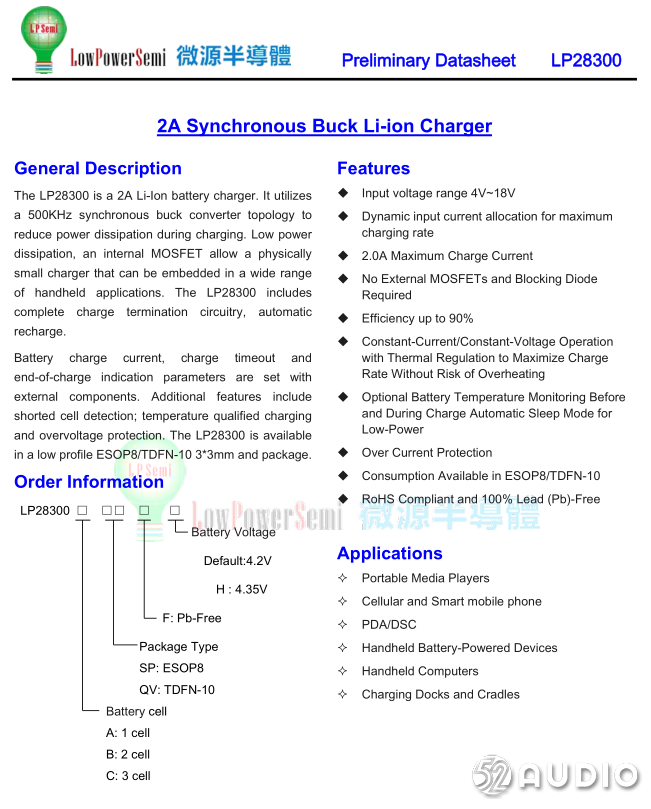

LPS微源半导体 LP28300详细资料图。

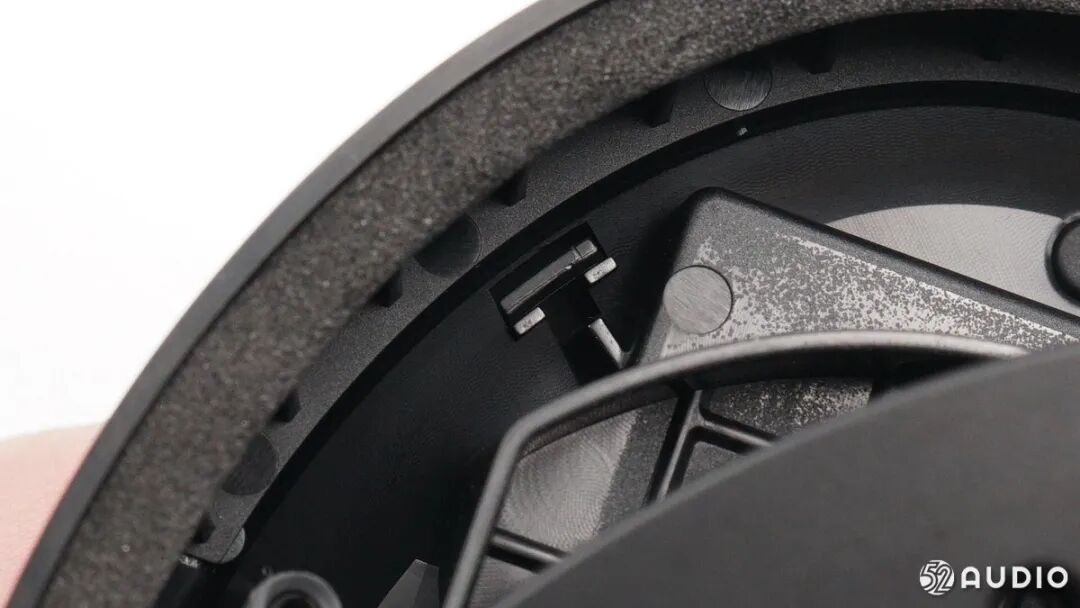

与触控板连接的金属弹片。

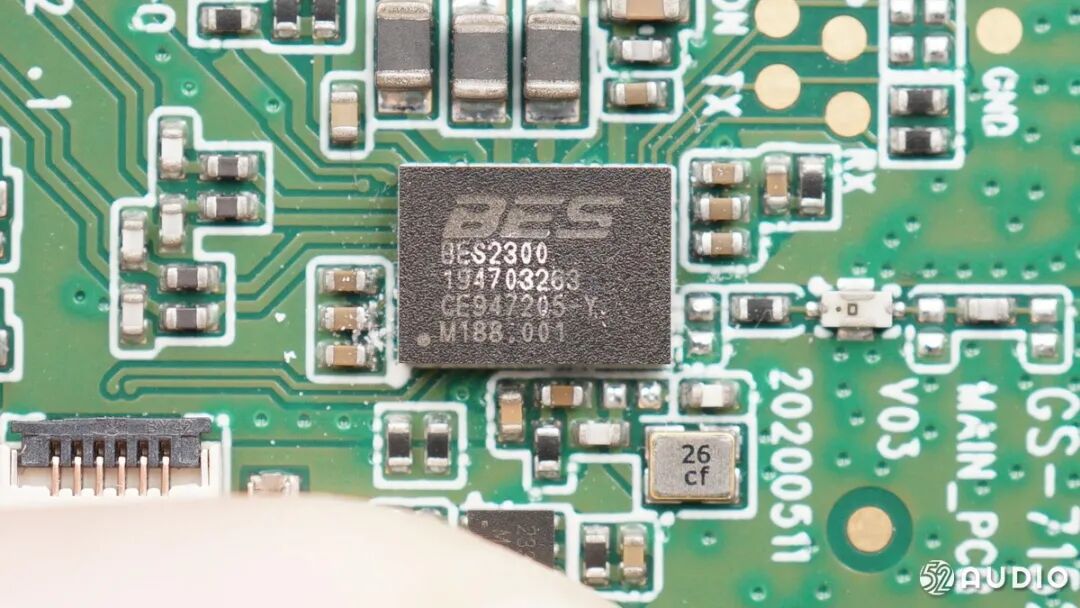

BES恒玄 BES2300 蓝牙音频SOC，集成自适应主动降噪方案，支持蓝牙 5.0、IBRT低频转发技术和双模蓝牙 4.2，它还支持第三代 FWS 全无线立体声技术、双麦克风等，采用 28nm HKMG CMOS工艺、BGA 封装。
BES2300支持高性能的自适应主动降噪技术，可以让高端主动降噪耳机使用一颗全集成芯片实现高音质和主动降噪。此外BES2300还支持外接心率传感器、加速度传感器等外接传感器设备和 eMMC 闪存，可以达到外接存储设备播放音乐的目的。BES2300 可以给耳机和家庭音响输出声音，也可以从外部麦克风录音。
据我爱音频网拆解了解到，目前已有华为、三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音、坚果等品牌的真无线耳机大量采用了恒玄方案。
取掉扬声器单元，腔体内部结构一览。

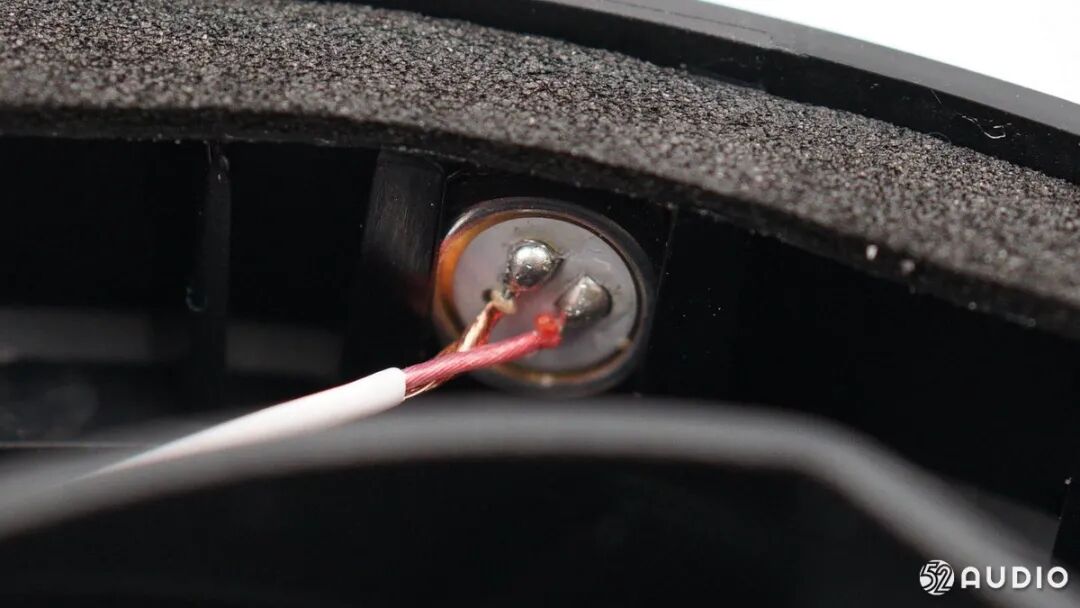

驻极体麦克风特写，用于语音通话拾音。
按钮小板用胶水固定在腔体壁上，通过导线连接主板。

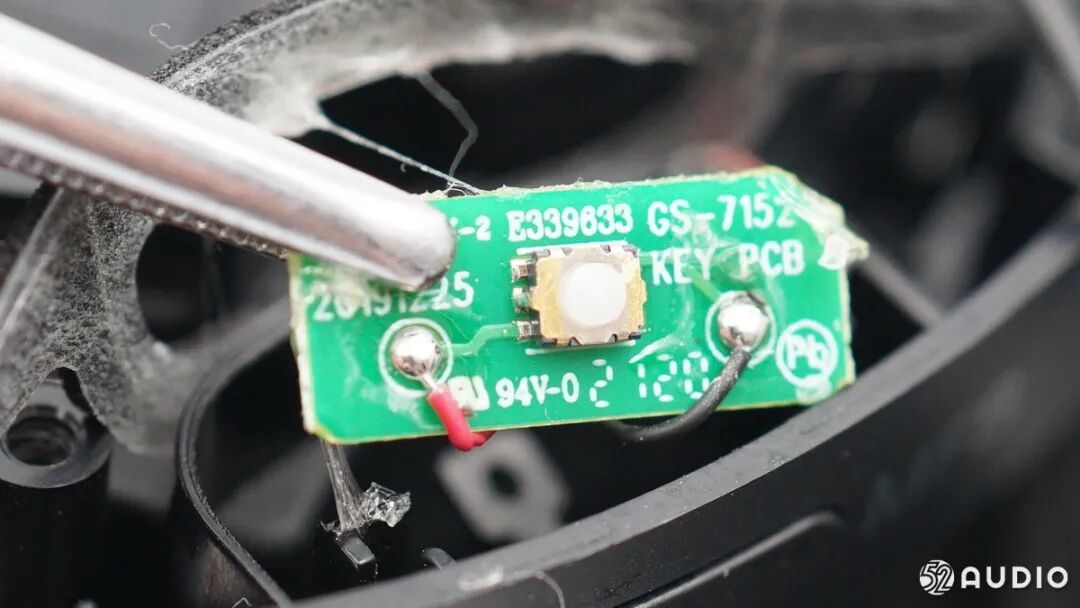

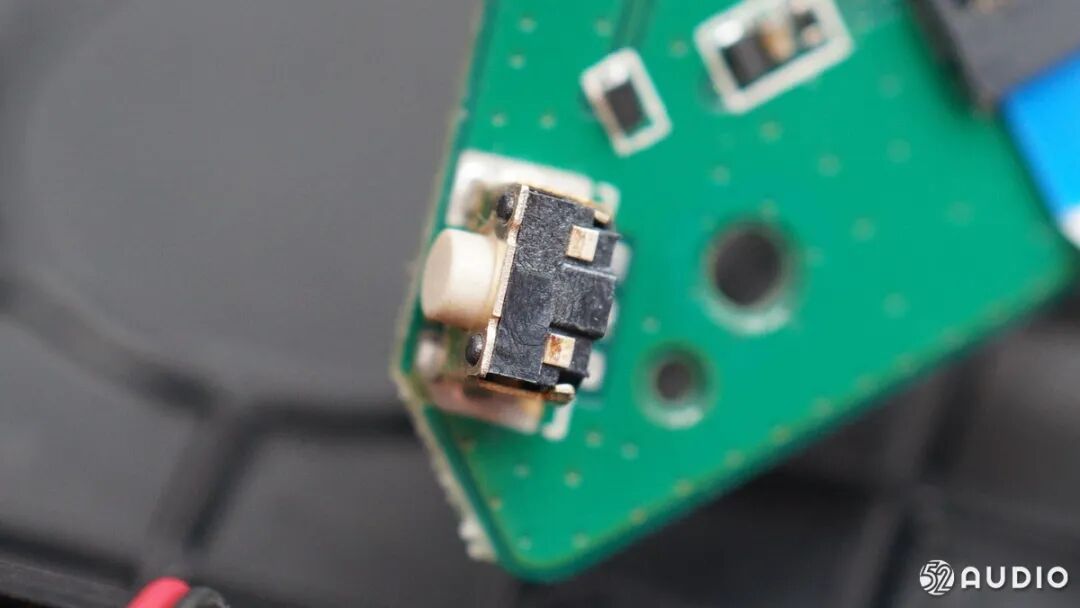

小板正面有一颗按钮开关。

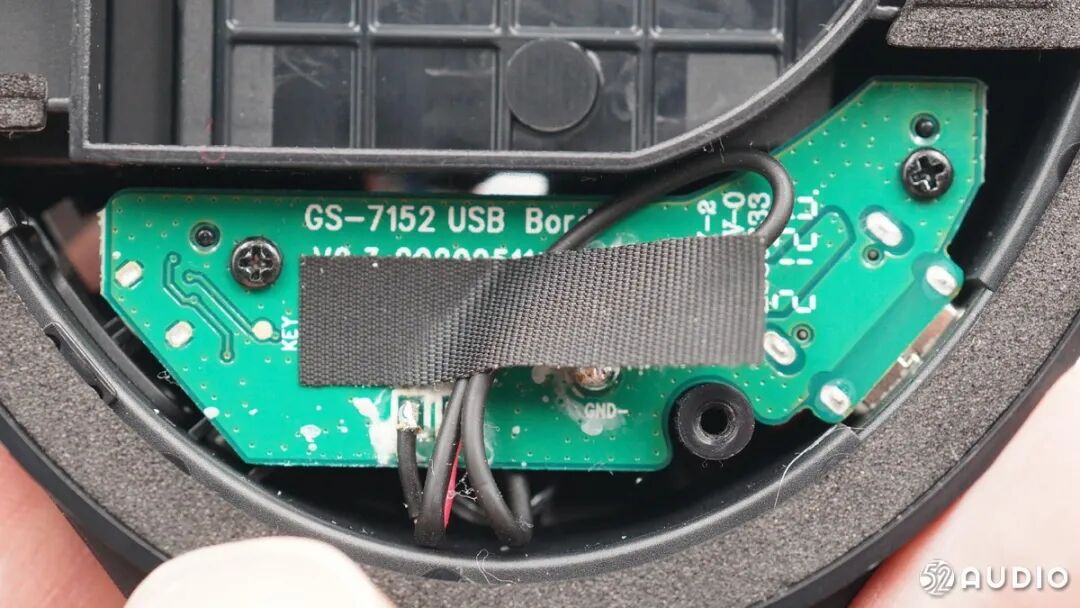

电源输入小板特写，通过多颗螺丝固定，导线有布胶带固定。

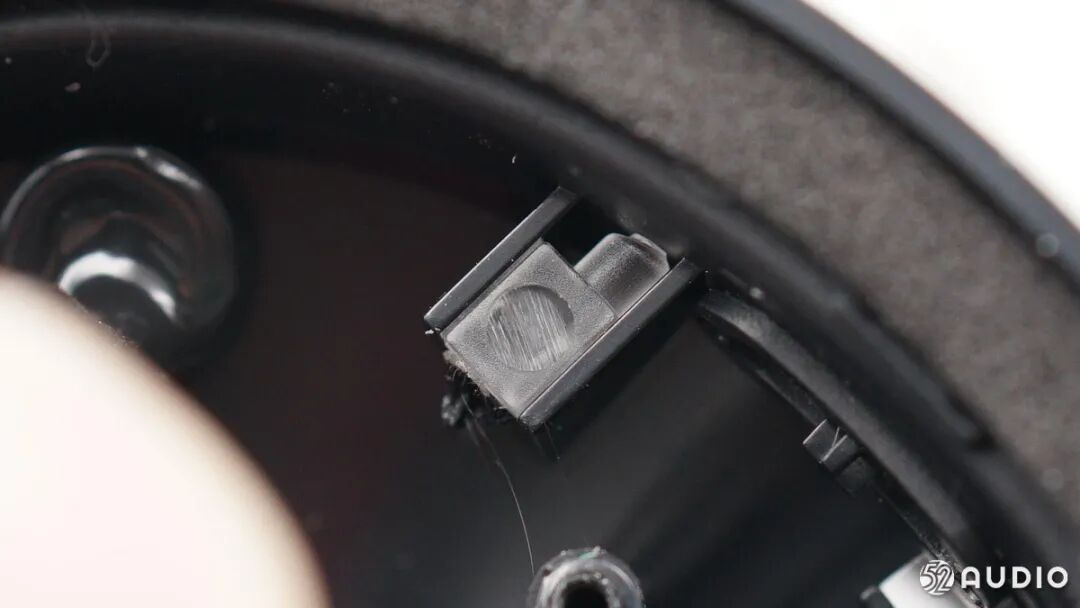

指示灯导光柱特写。
电源输入小板通过排线连接器与主板连接。
电源键特写。

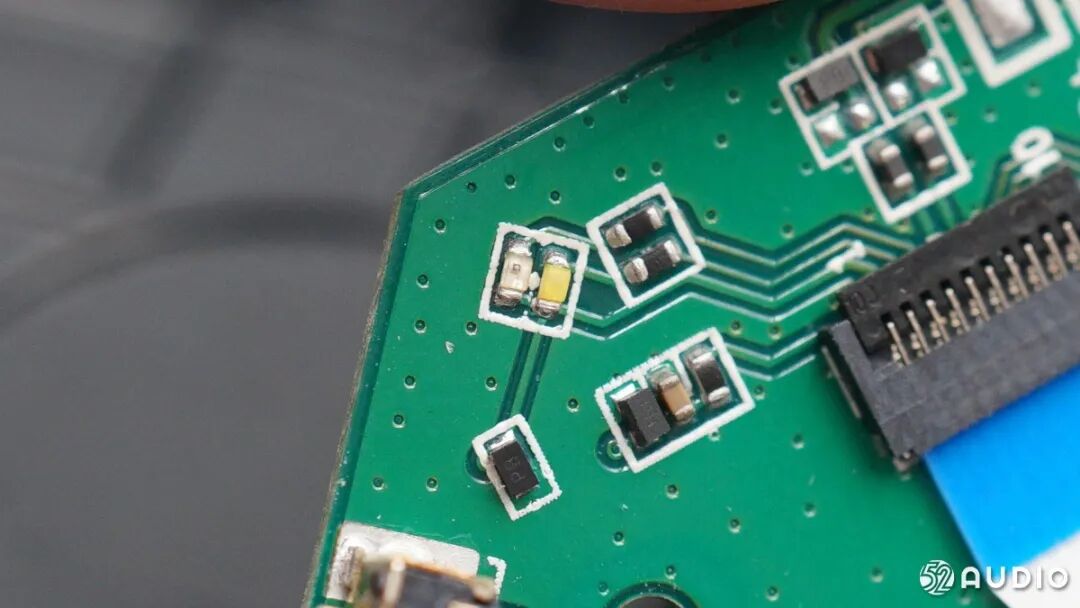

两颗不同颜色的LED指示灯，用于蓝牙连接。

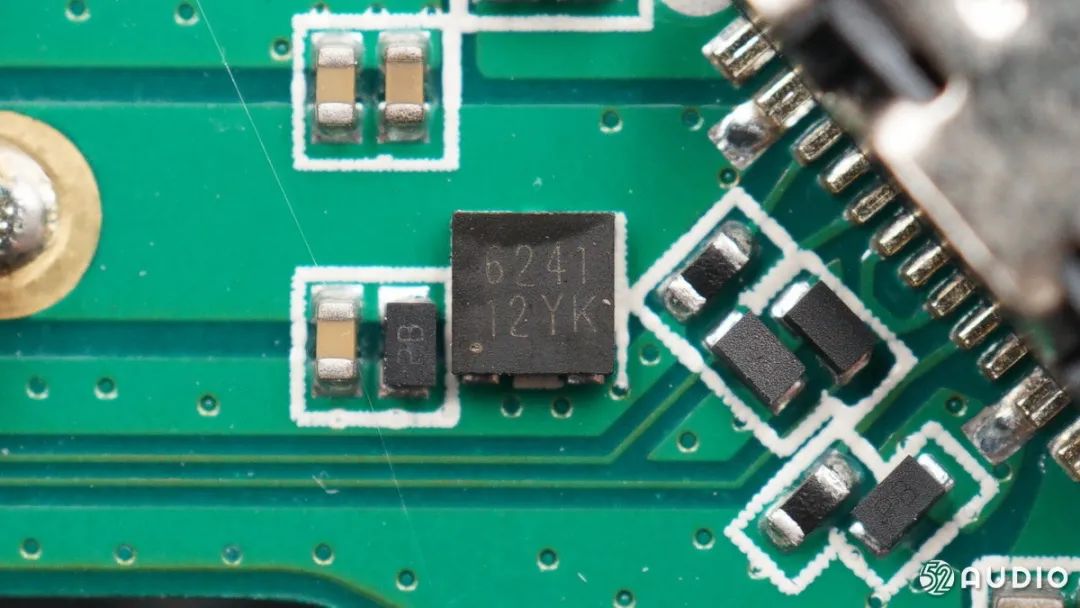

韦尔半导体 ESD56241D18 18V TVS保护管，用于输入过压保护，Type-C母座数据脚有多颗ESD保护。

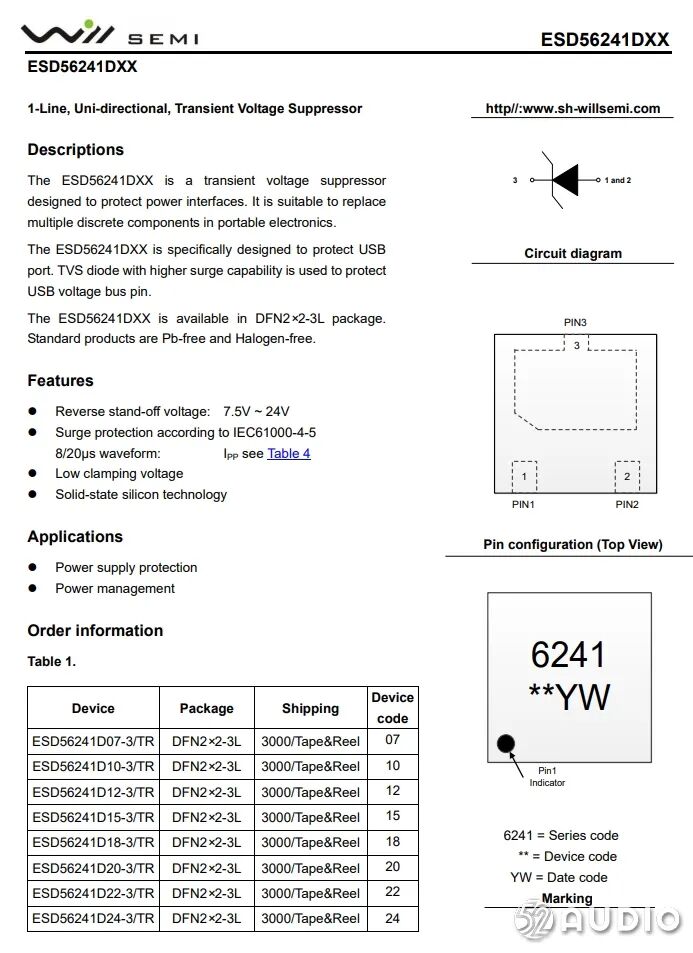

韦尔半导体 ESD56241D18 详细资料。

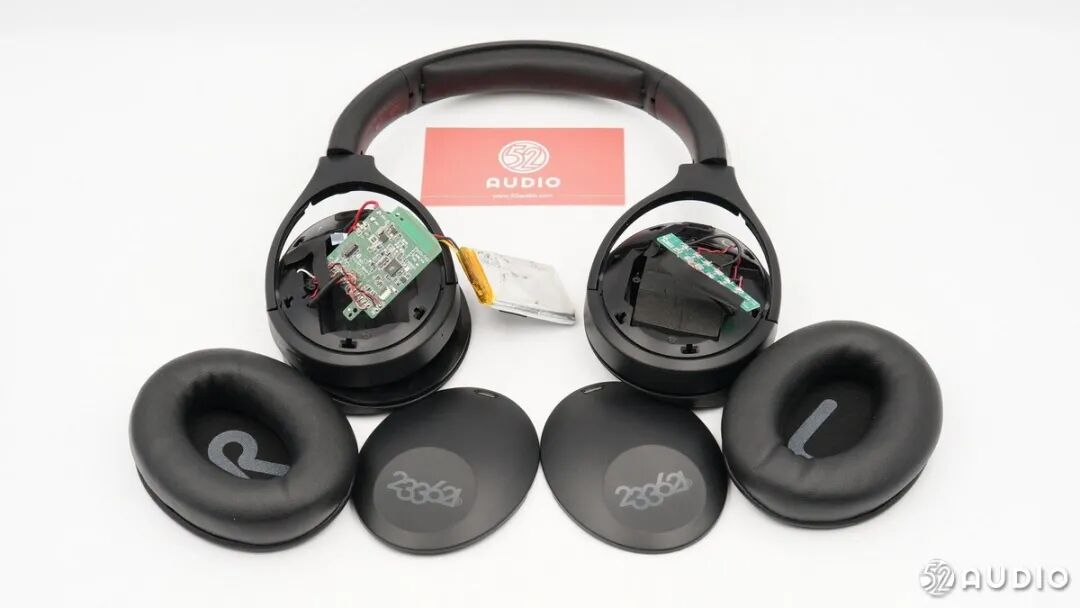

233621 Hush降噪头戴蓝牙耳机拆解全家福。
我爱音频网总结
233621 Hush降噪头戴蓝牙耳机在外观上属于目前主流头戴耳机的设计，外观结构功能性完整，支持伸缩、旋转和折叠，便于佩戴个性化调节和外出携带；较厚的头垫和耳罩有柔软物填充，佩戴相对较为舒适；耳机背板的凹面设计搭配233621品牌LOGO和触控单元，即便于盲操，又有效提升了产品辨识度。
内部结构配置上，两侧耳机结构相同，左耳内仅有40mm扬声器单元和两颗降噪麦克风，通过专门的小板与右耳连接；主板、触控板、电池单元均处于右耳内，电池配备了蓝牙耳机中少见的1200mAh大电池，保护板采用G3JN精工保护IC和8205电池保护管；输入小板上有一颗韦尔半导体 ESD56241D18 18V TVS保护管，用于输入过压保护。
主板上，主控芯片采用恒玄 BES2300 蓝牙音频SOC，蓝牙5.0，支持高性能的自适应主动降噪技术，可以让主动降噪耳机使用一颗全集成芯片实现高音质和主动降噪；微源半导体 LP28300A电池电源管理芯片为内置电池充电；以及永富康CS5801T过压过流保护IC进行输入过压保护等。目前市面上恒玄BES2300蓝牙芯片平台仅有少量几家大厂做出可量产主动降噪耳机产品， 由此可见233621品牌在降噪领域有不俗的功底。
233621是新晋年轻的科技数码品牌，致力于为创新、创享、创续的年轻用户提供设计、音质出色的耳机产品。233621品牌还将低碳理念带入到了音频产品市场，旗下产品在设计、研发、销售等多个环节均秉承着这一理念。233621认为，最大的环保就是不生产劣质产品，要真心实意做产品，给用户真正的价值，能长期使用且愿意长期使用，买来即丢是最大的不环保。
