拆解报告：雷柏VM700S蓝牙游戏耳机

原创我爱音频网我爱音频网

-----我爱音频网拆解报告第646篇-----

雷柏是一家知名的电脑外设品牌，公司以“无线化”为使命，近年来其业务范围不断向无线影音、智能穿戴等应用方向拓展，推出过多款TWS真无线耳机、脖挂式蓝牙无线耳机、头戴式蓝牙无线耳机以及智能音频眼镜等产品。

雷柏VM700S是雷柏旗下一款主打游戏低延迟的TWS耳机产品，在外观上通过炫彩背光灯和CD纹理的设计，使其更具电竞科技风；搭载了原相PAU1606高性能蓝牙连接方案，支持PixArt游戏模式，最低延迟60ms。还支持双麦通话降噪、Qi协议无线充电，拥有5+20小时的整体续航。

此前我爱音频网还拆解过雷柏旗下RAPOO雷柏 Ti100 真无线降噪耳机、RAPOO雷柏 XS200 真无线蓝牙耳机，雷柏 Z1 Style和雷柏 Z1 Sport两款智能音频眼镜，下面就再来看看这款产品的外观设计及内部结构配置吧~

一、雷柏VM700S蓝牙游戏耳机开箱

包装盒采用了黑色背景，搭配蓝色点缀，正面设计有产品外观渲染图、RAPOO雷柏品牌LOGO，PixArt游戏模式标志，以及产品名称VM700S蓝牙TWS游戏耳机。

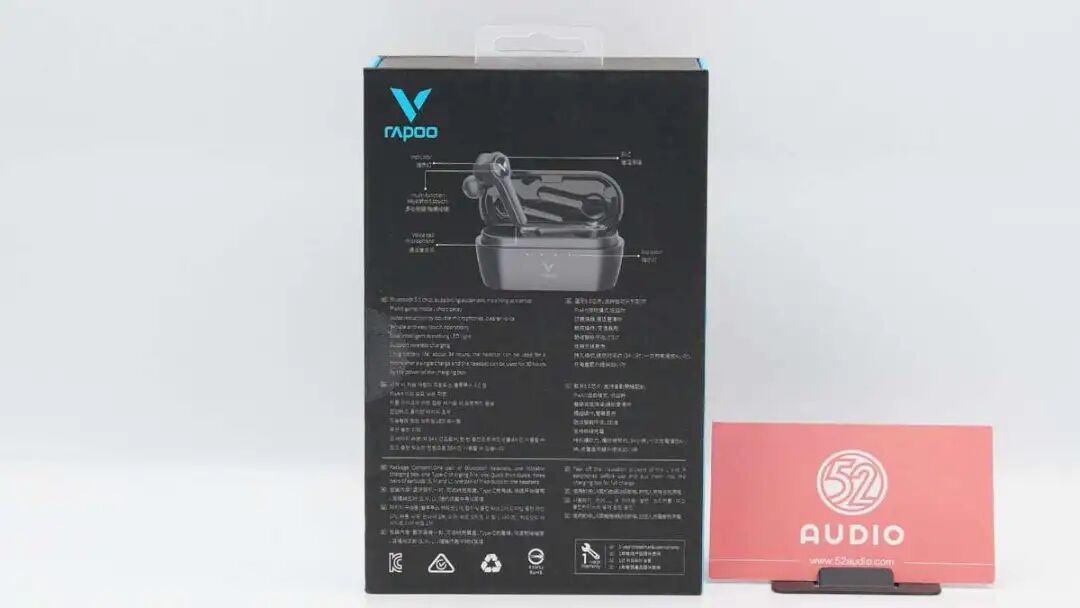

包装盒背面有产品指南和产品的部分功能参数信息。

包装盒内配件有充电线，两幅不同尺寸的硅胶耳塞和产品说明书。

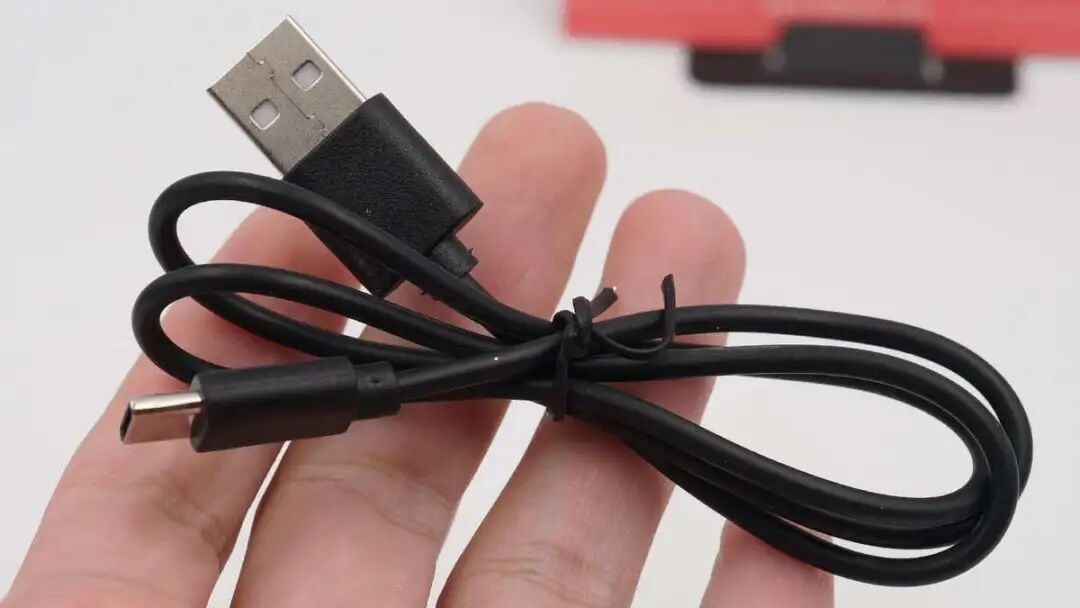

USB-A to USB Type-C接口的充电线。

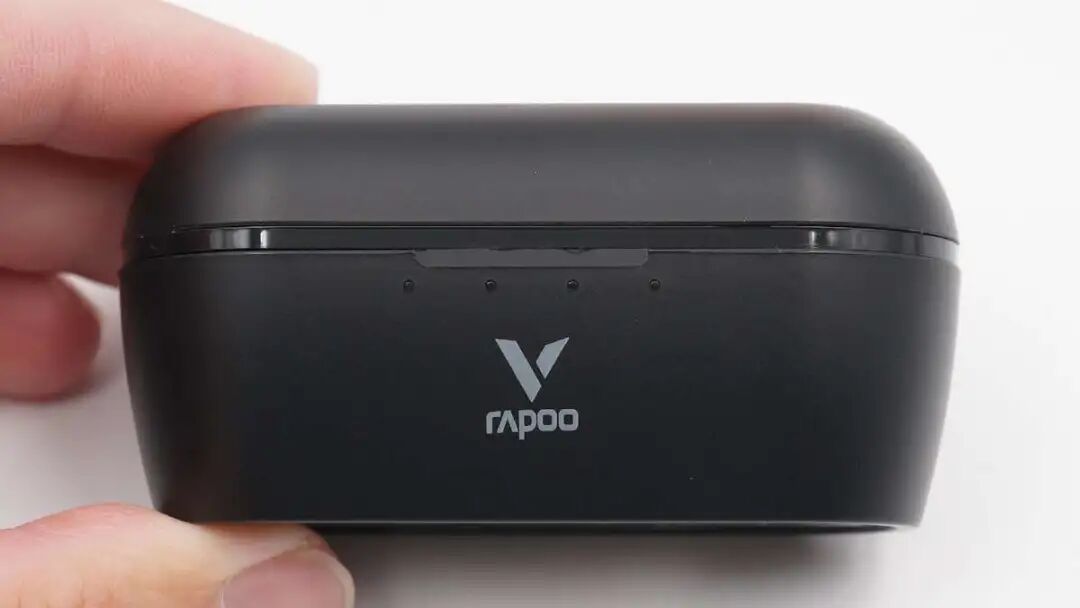

充电盒采用了长方形，两侧和顶部设计有弧面，提升握持手感。充电盒中间开盖处有一条不同工艺处理的腰线，下方四颗LED指示灯和RAPOO雷柏品牌LOGO。

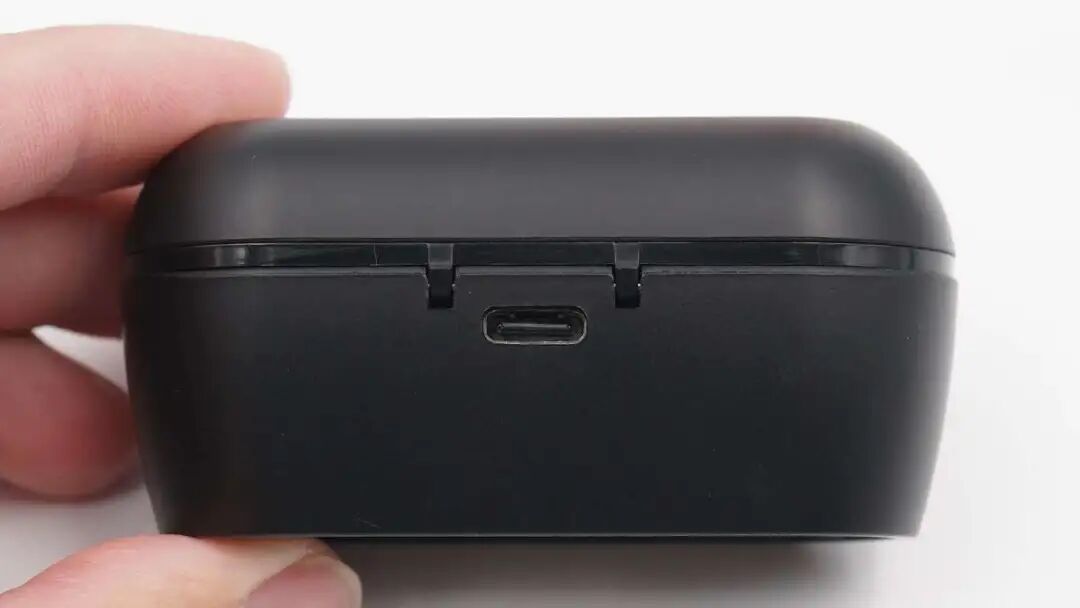

Type-C充电接口位于充电盒背面。

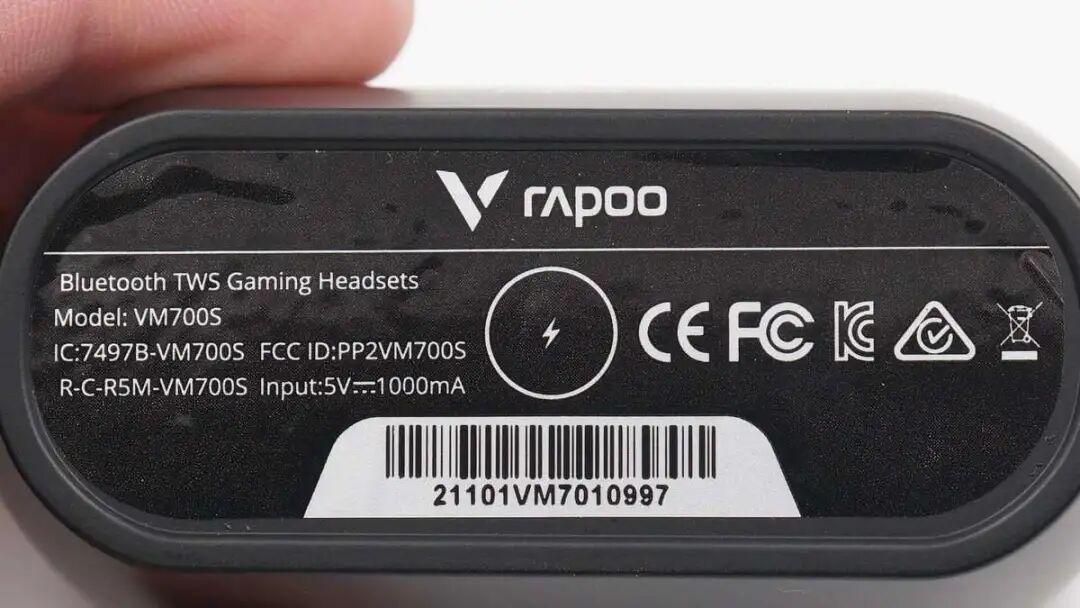

充电盒底部是无线充电区域，标签信息上有无线充电标识，产品型号：VM700S，输入：5V⎓1000mA等。以及CE、FCC、IC等认证信息。

打开充电盒，耳机交叉平放在座舱上，背部CD纹理设计非常凸显。

耳机背部RAPOO雷柏品牌LOGO指示灯特写，拥有红蓝两种色彩。

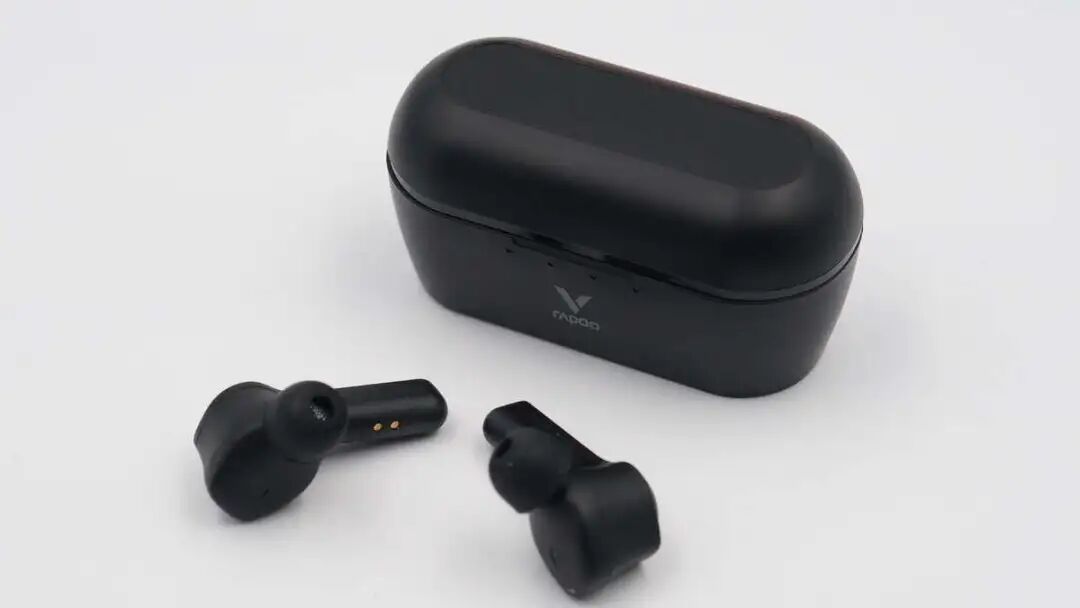

雷柏VM700S蓝牙游戏耳机整体外观一览。

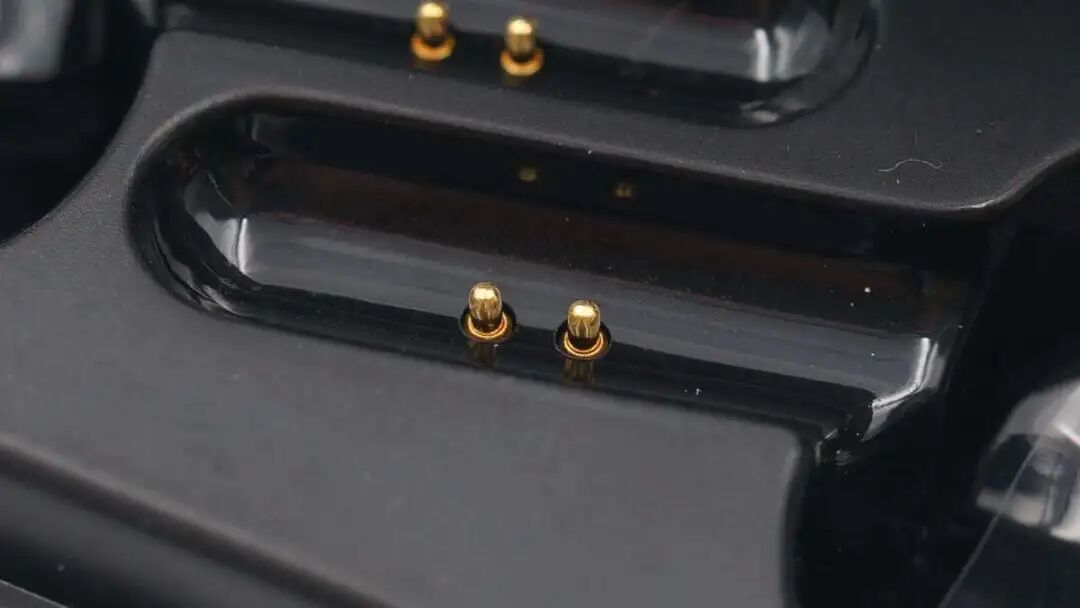

充电盒为耳机充电的顶针位于耳机柄座舱内。

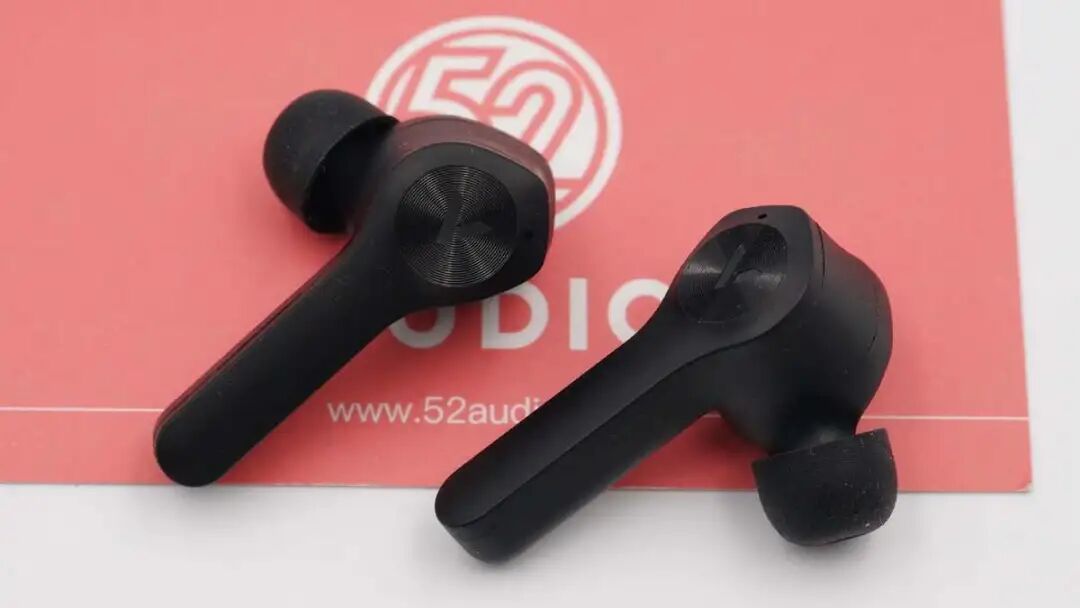

雷柏VM700S耳机整体外观一览，采用柄状的入耳式设计。

耳机柄背部特写，CD纹理搭配RAPOO雷柏品牌LOGO指示灯，同时也是触控区域。

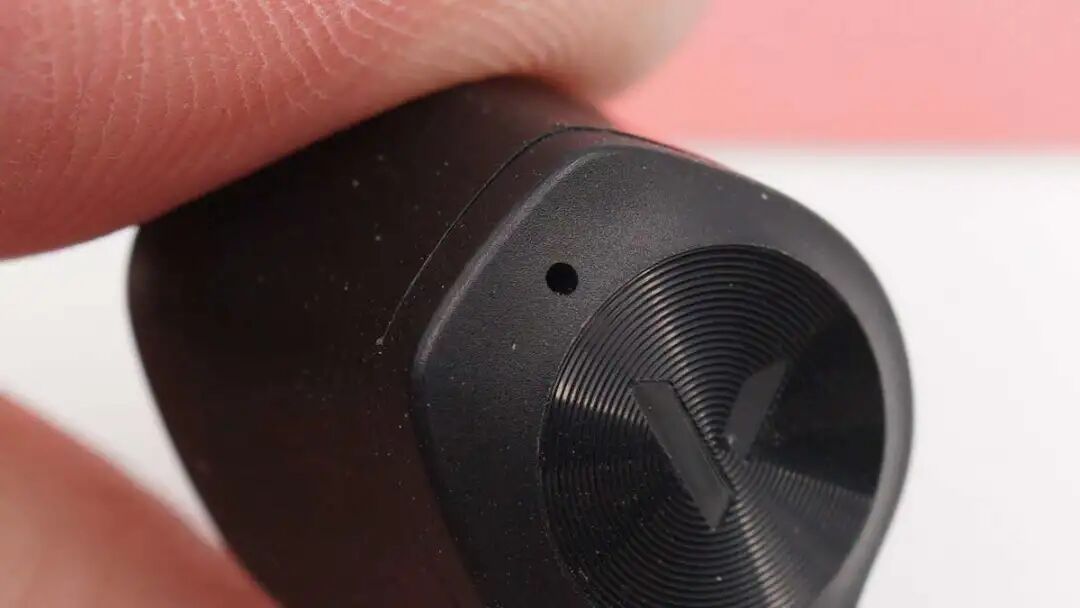

上方有一颗通话降噪麦克风开孔。

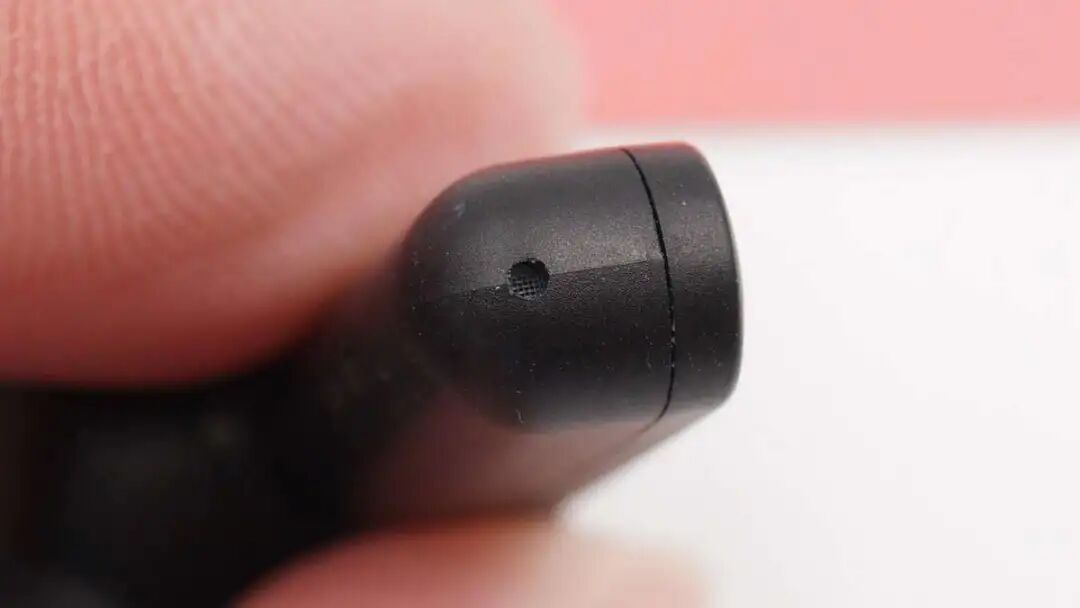

底部是语音通话拾音麦克风开孔，内部防尘网覆盖。

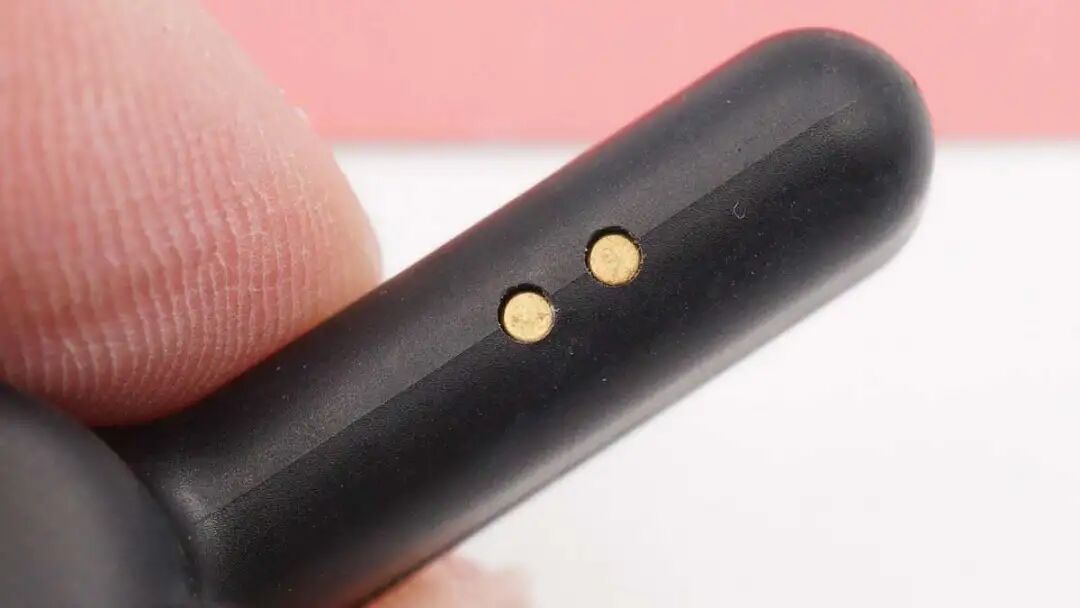

耳机柄内侧充电触点特写。

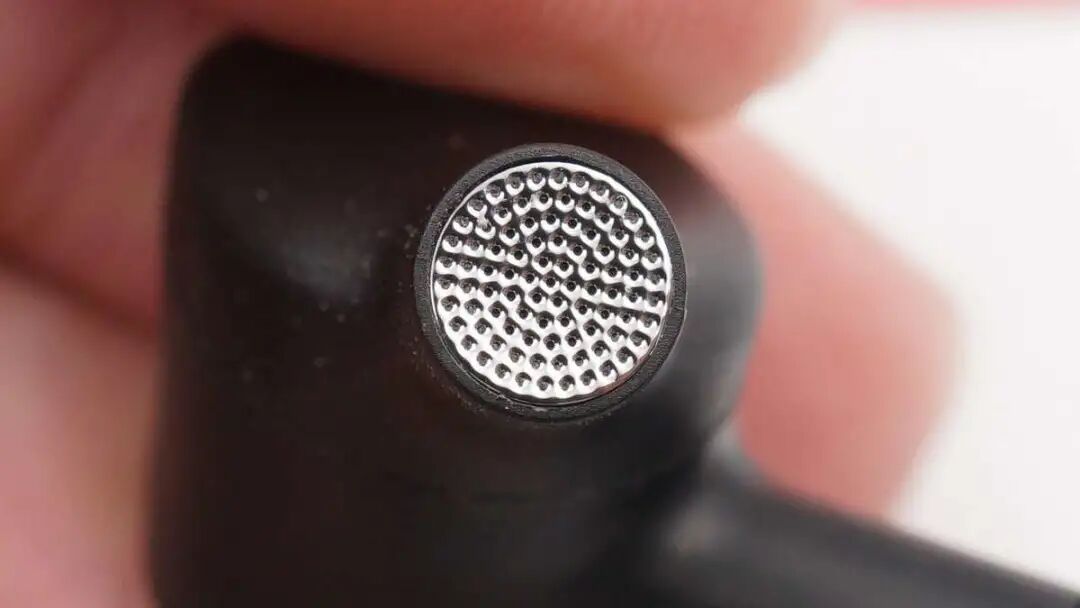

耳机出音嘴特写，银色金属网覆盖。

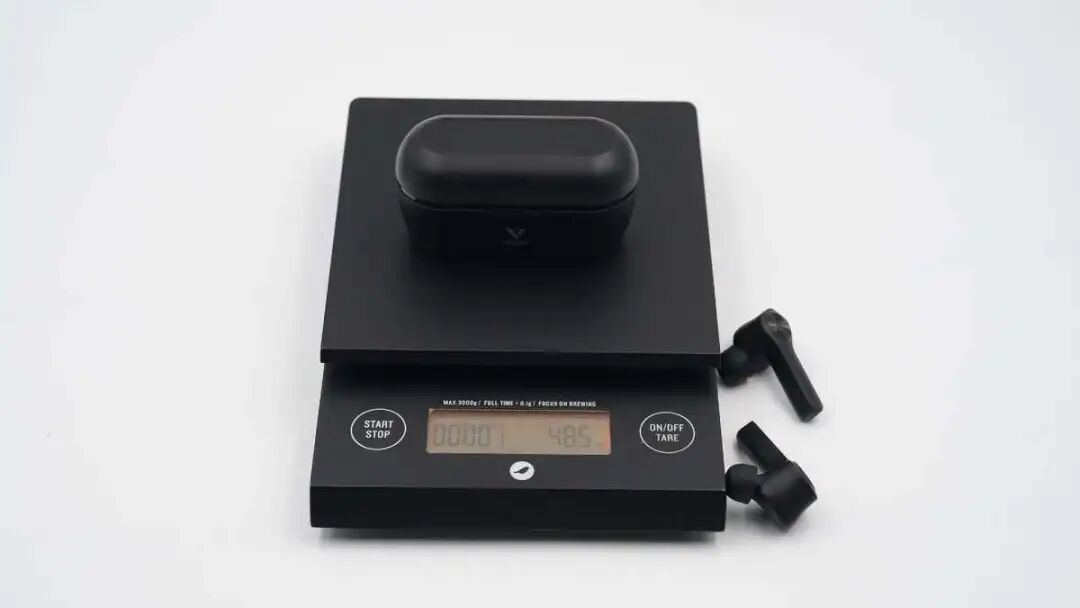

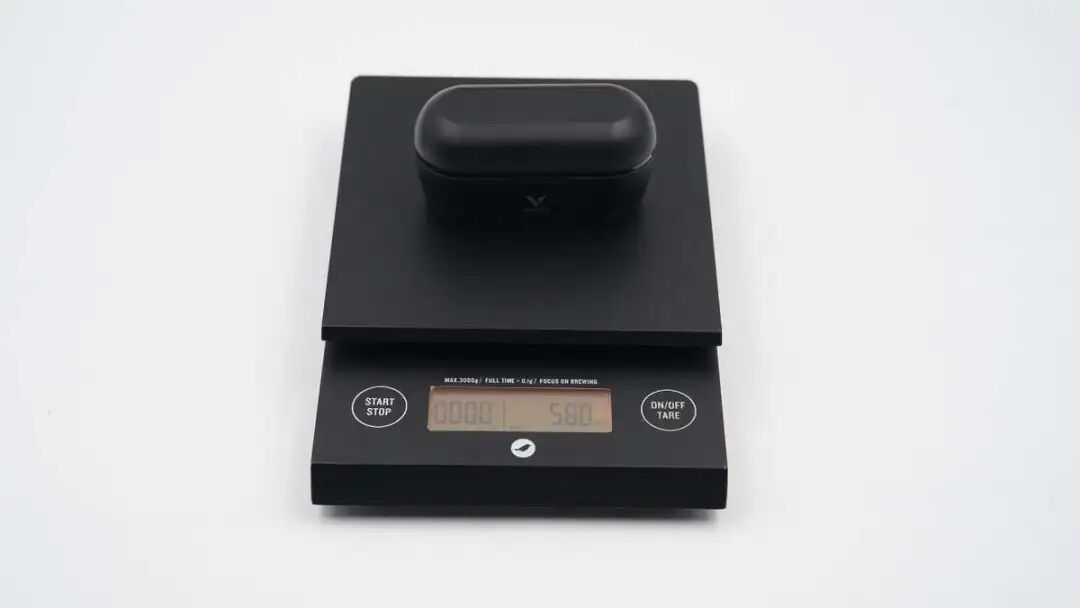

经我爱音频网实测，雷柏VM700S蓝牙游戏耳机整体重量约为58g。

充电盒重量约为48.5g。

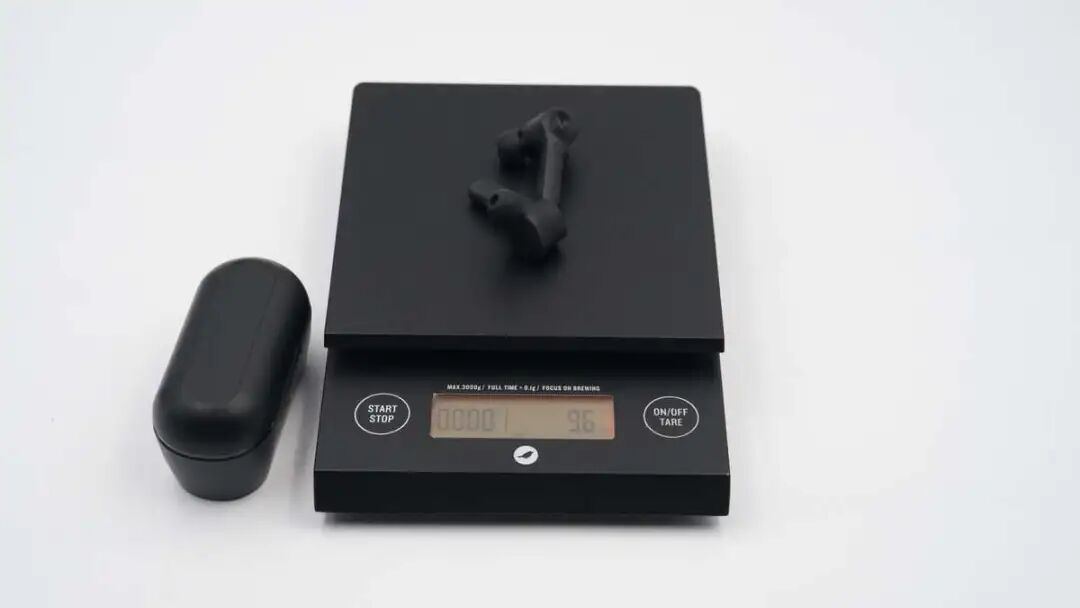

两只耳机重量约为9.6g。

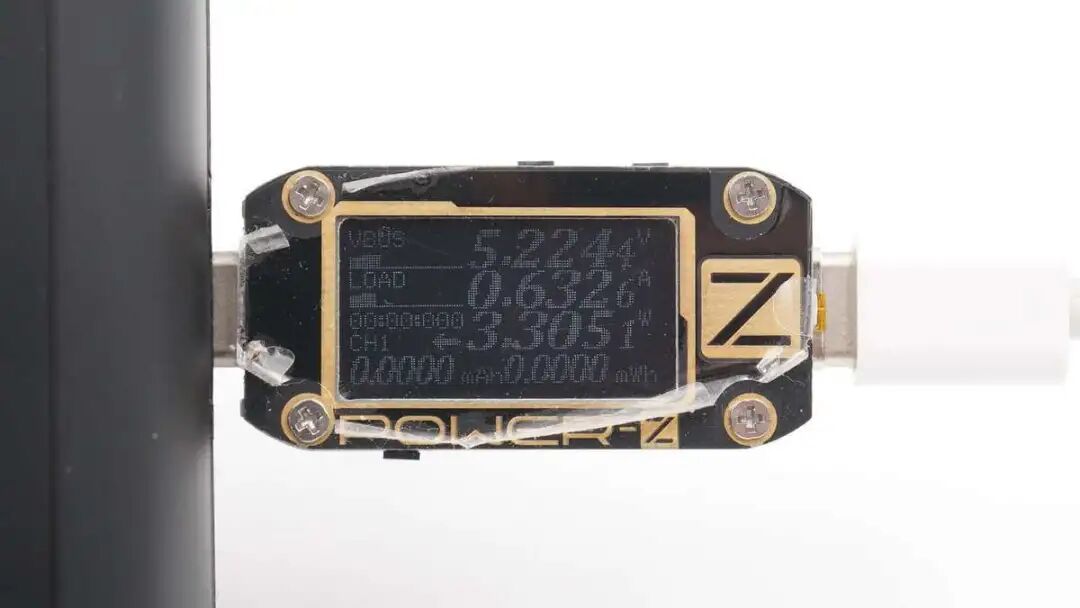

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对雷柏VM700S蓝牙游戏耳机进行有线充电测试，充电功率约为3.33W。

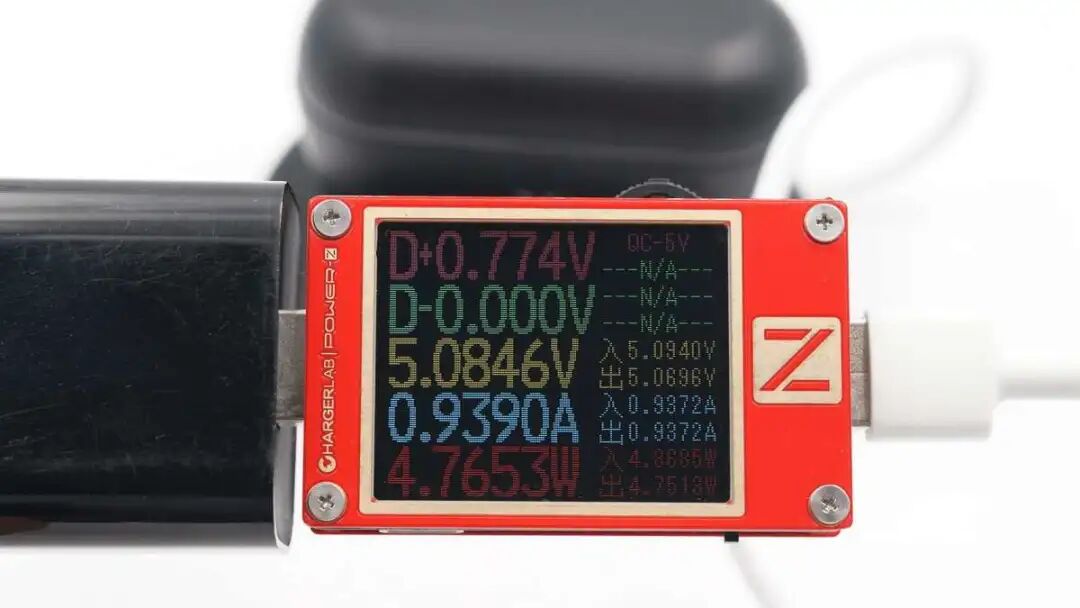

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对雷柏VM700S蓝牙游戏耳机进行无线充电测试，充电功率约为4.77W。

二、雷柏VM700S蓝牙游戏耳机拆解

通过开箱我们了解到了雷柏VM700S蓝牙游戏耳机的整体外观设计，以及根据外观结构大致获悉了内部部分配置的位置，下面进入拆解部分。

充电盒拆解

撬开充电座舱。

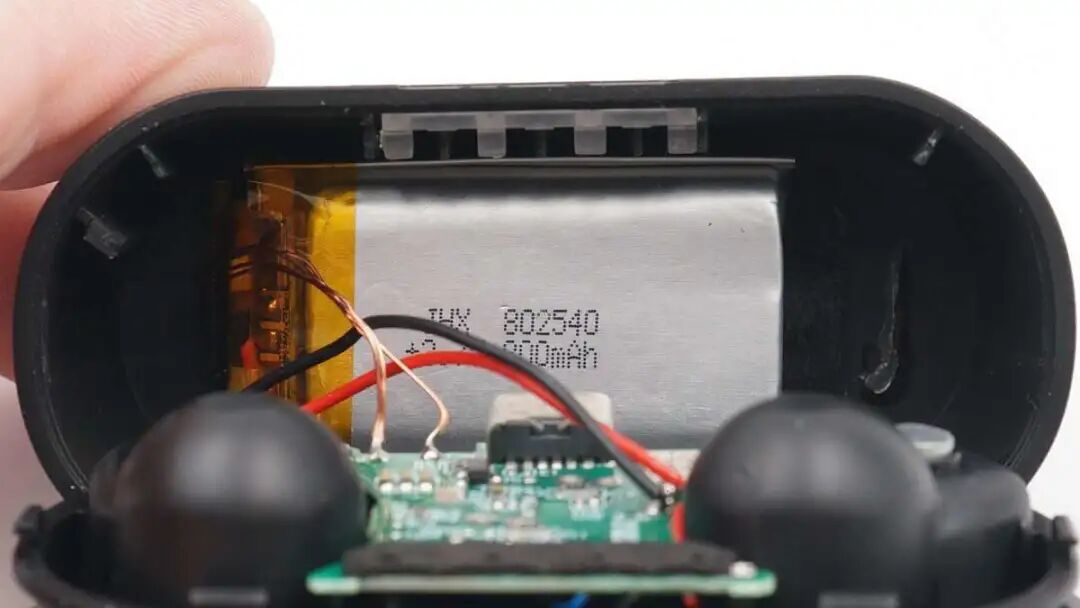

电池固定在了充电盒底部，通过导线焊接连接到主板。

LED指示灯导光柱特写。

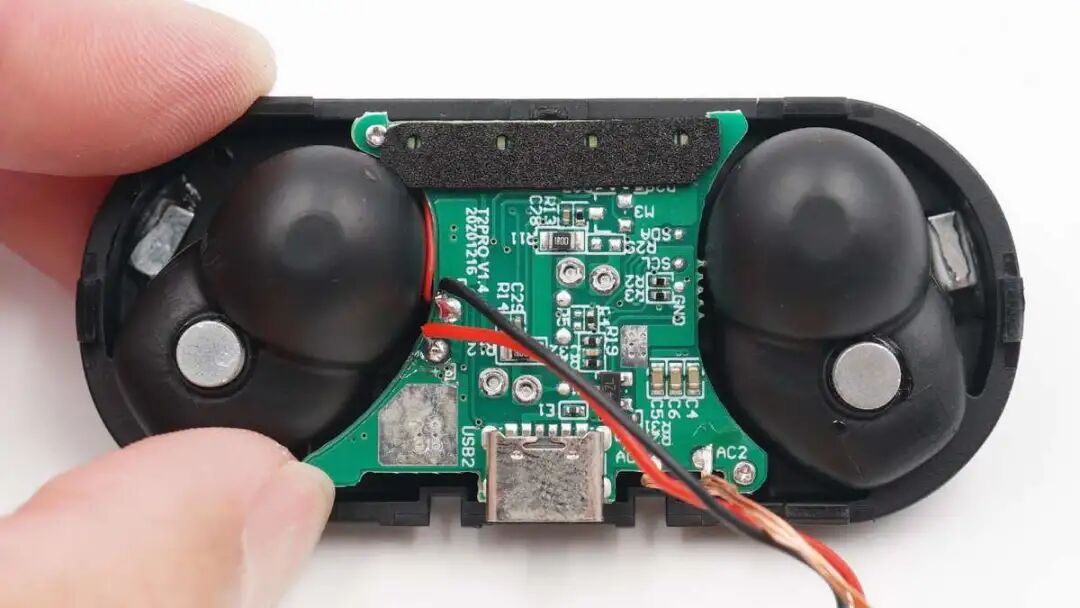

座舱底部固定有主板单元。

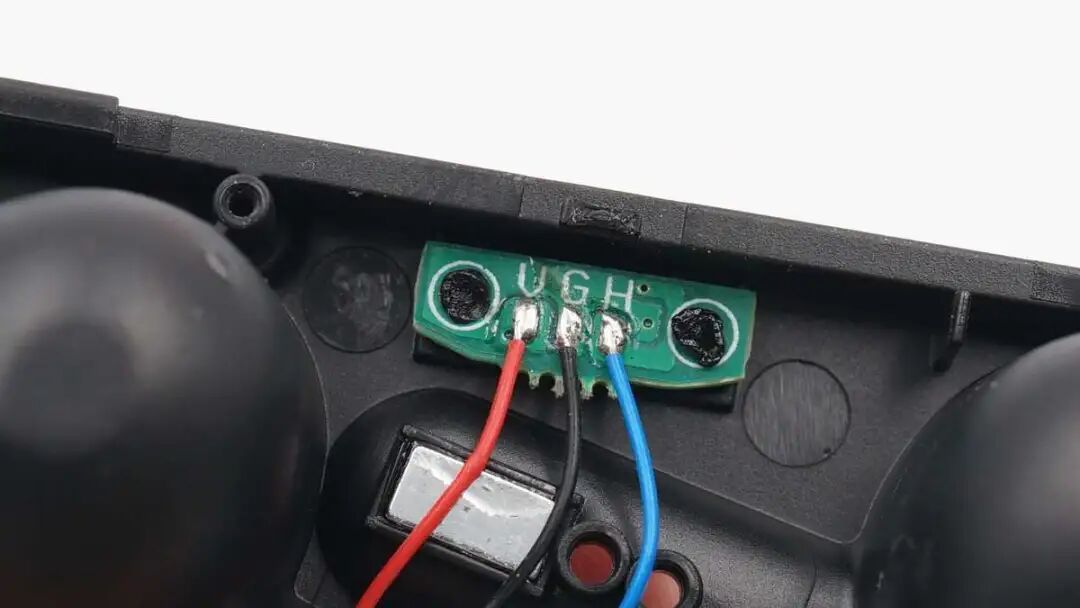

取掉主板，下方还设置有霍尔元件小板。

座舱底部结构特写，设置有6颗磁铁，用于吸附耳机和充电盒盖。

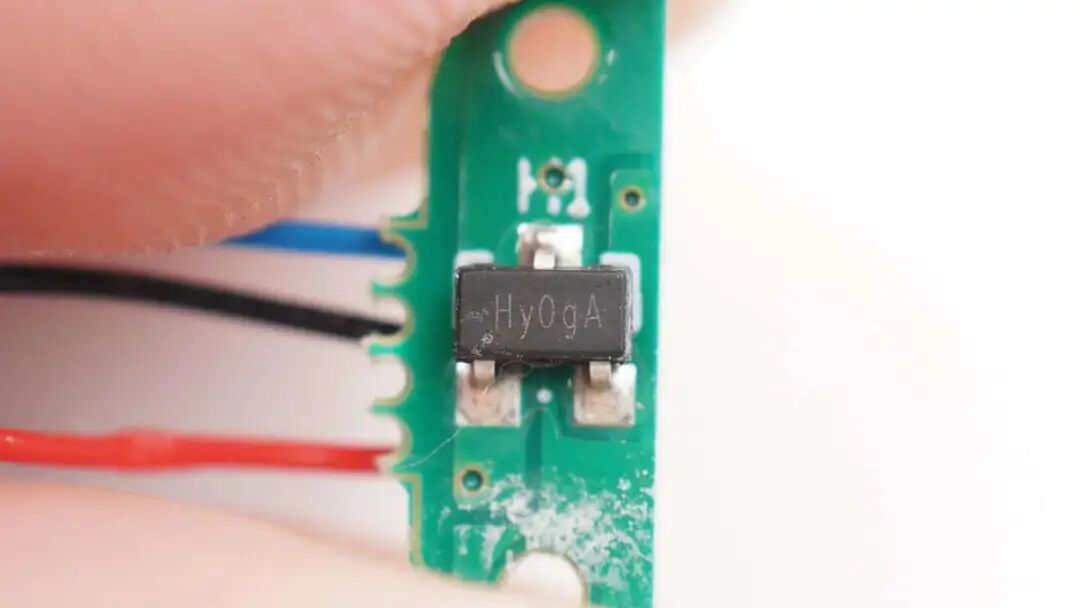

丝印Hy0gA的霍尔元件。充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

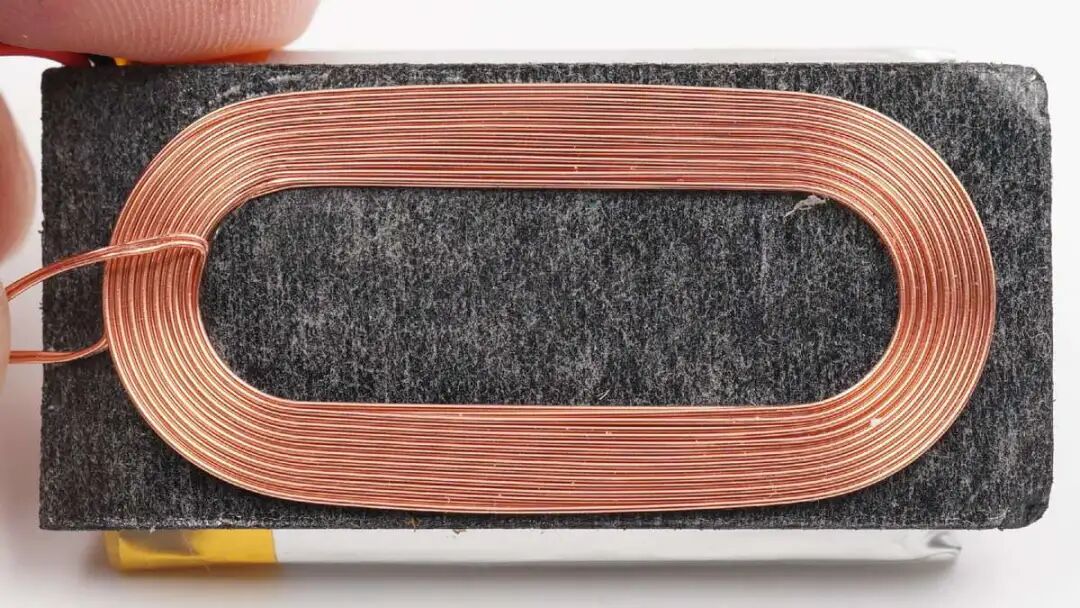

无线充电接收线圈特写，设置在隔磁贴纸上。

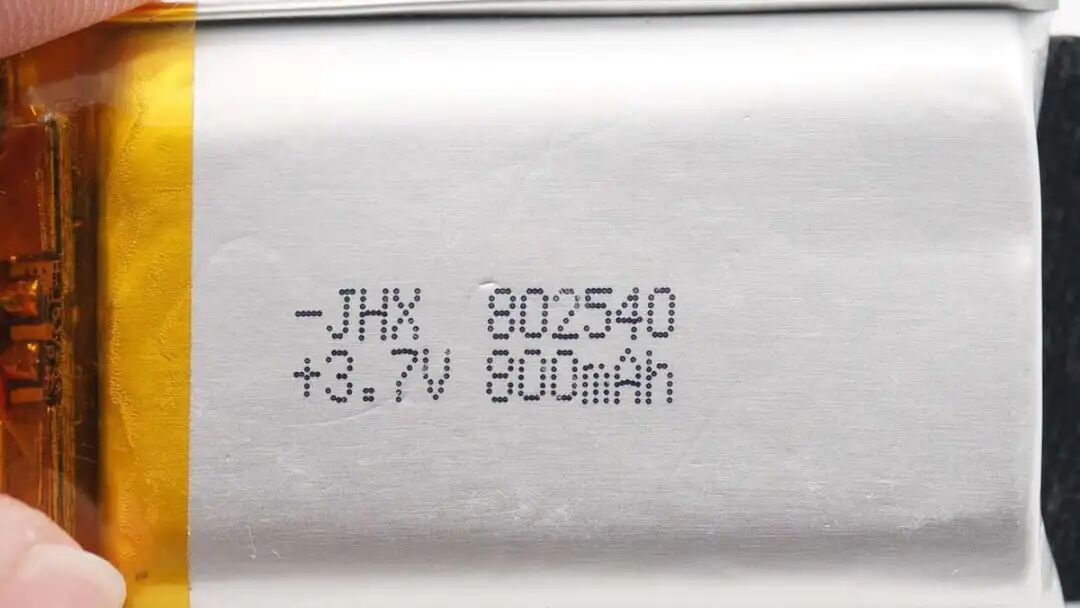

充电盒内锂离子软包电池型号JHX802540，额定电压3.7V，容量800mAh。

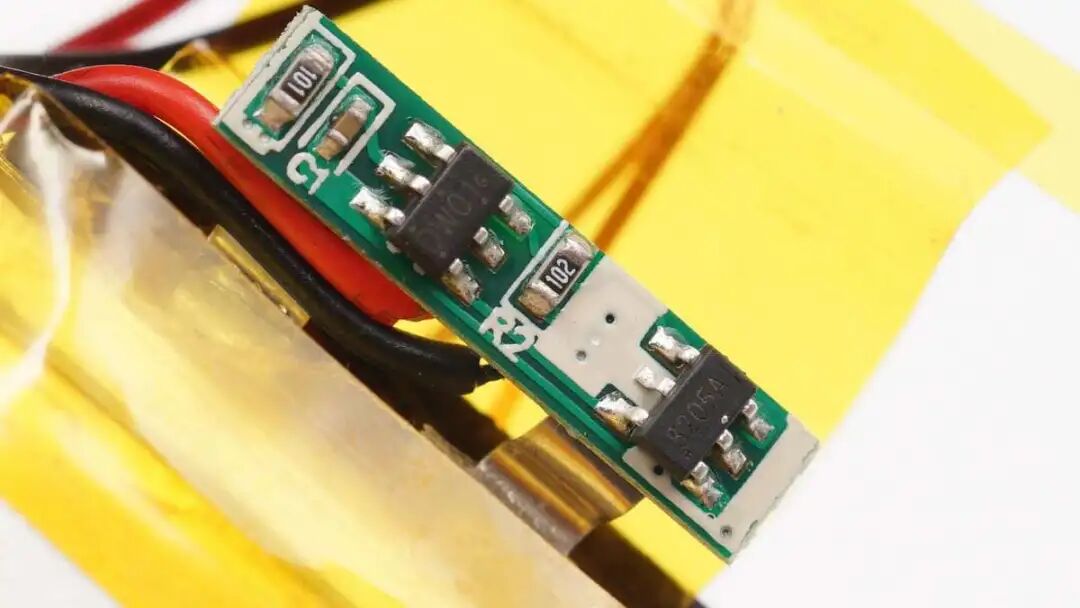

电池配备有电路保护板，负责过充过放过流等保护功能。

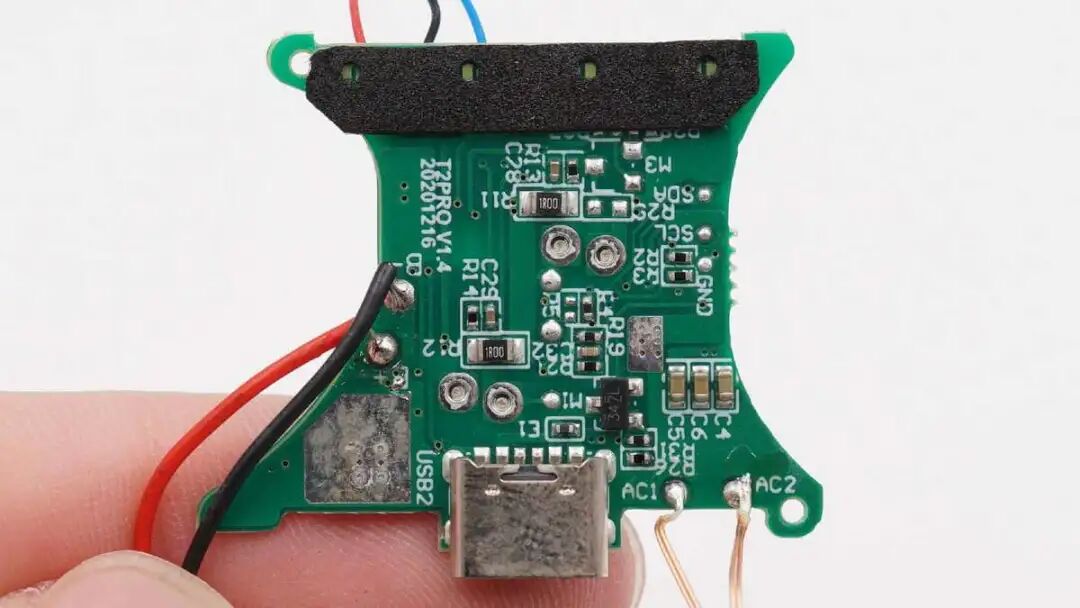

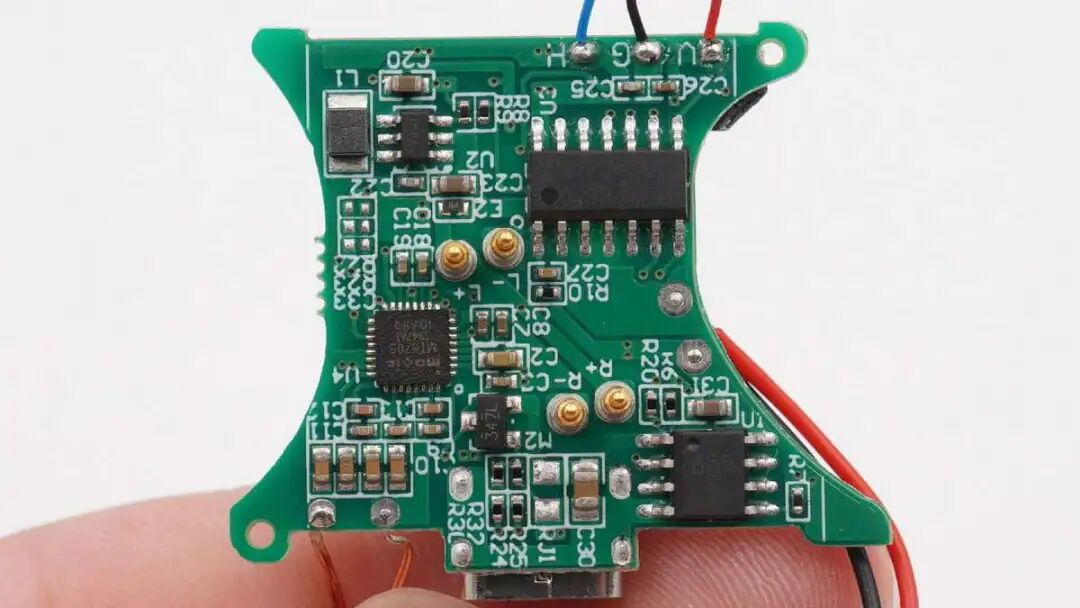

充电盒主板一侧电路一览。

主板另外一侧电路一览。

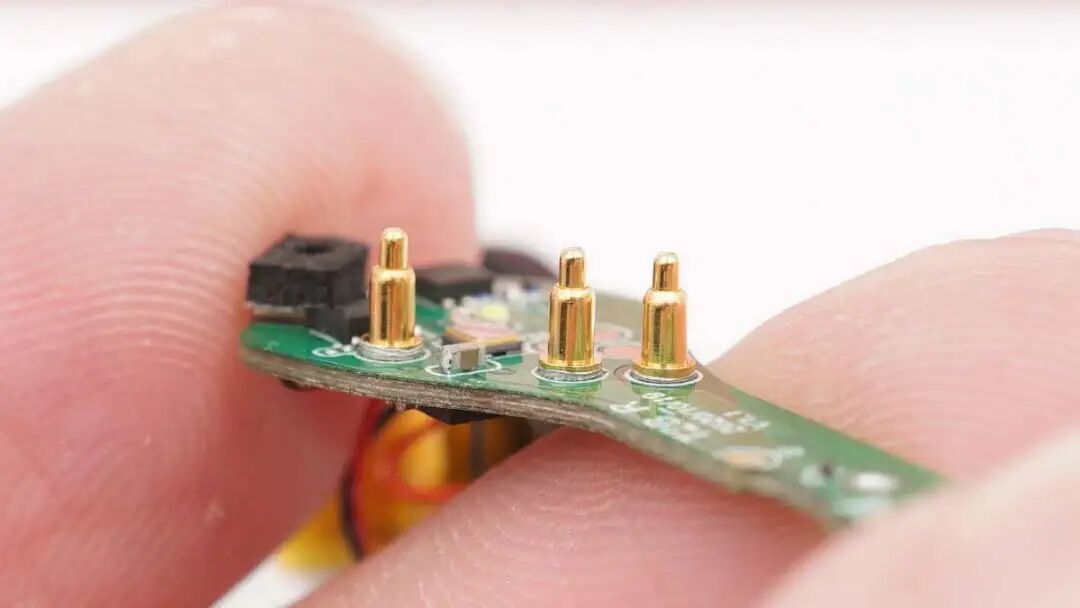

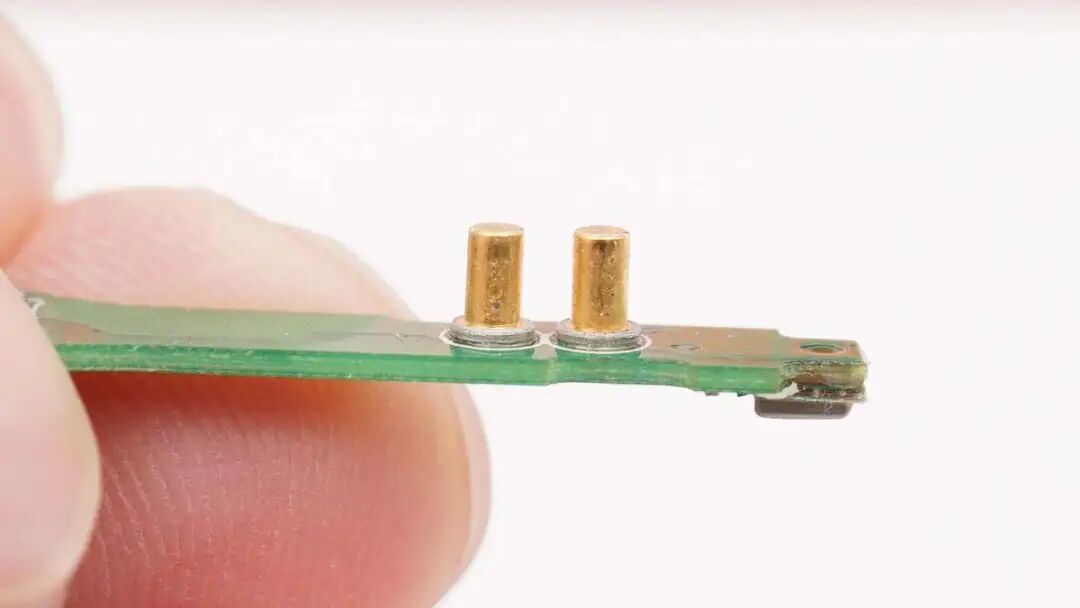

为耳机充电的pogo pin连接器特写。

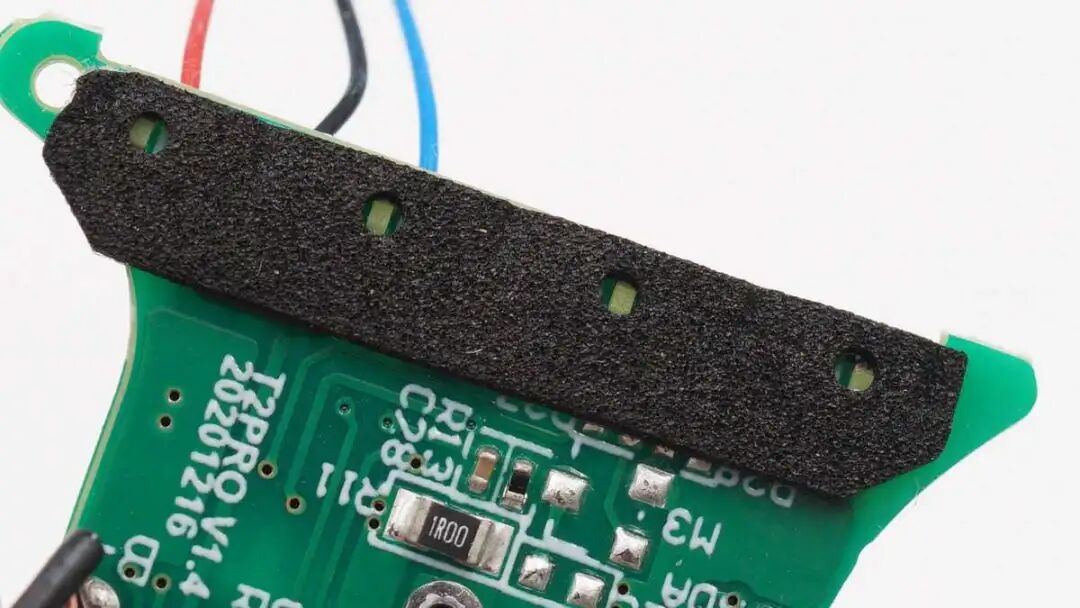

4颗LED指示灯设置有防漏光海绵，用于反馈充电盒剩余电量。

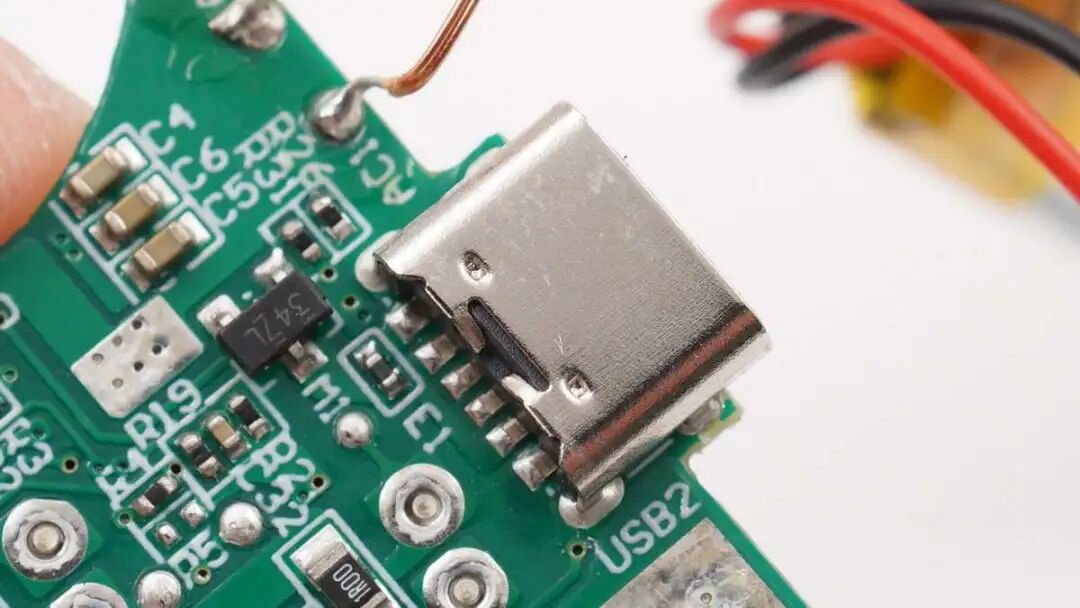

Type-C充电接口母座特写，采用6pin母座。

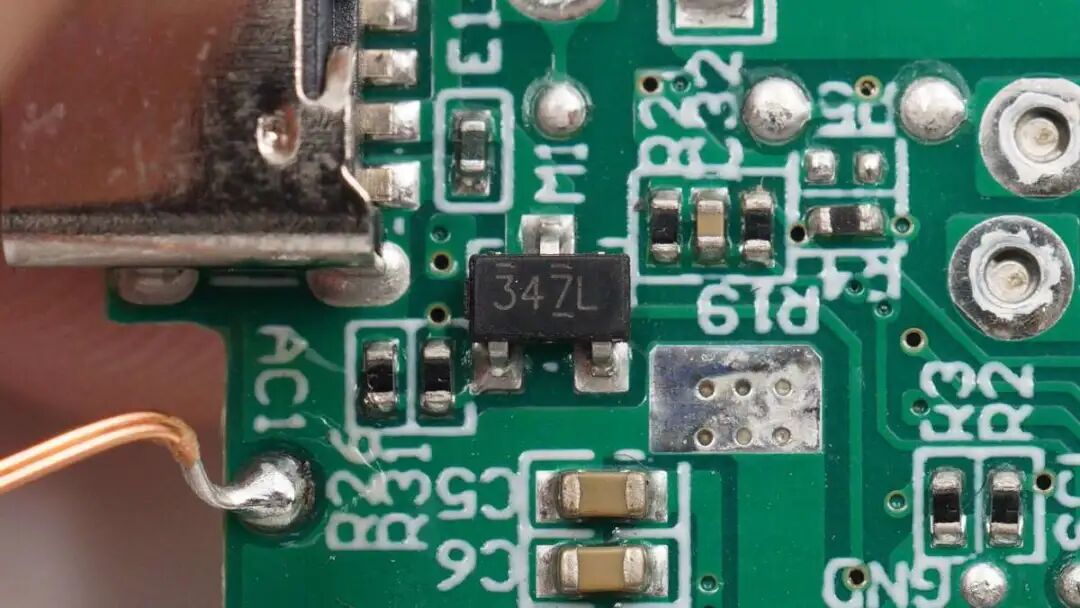

丝印347L的MOS管，用于输入防反接。

无线充电线圈焊接在主板上，旁边设置有三颗谐振电容。

一颗无标的MCU，用于充电盒整机控制。

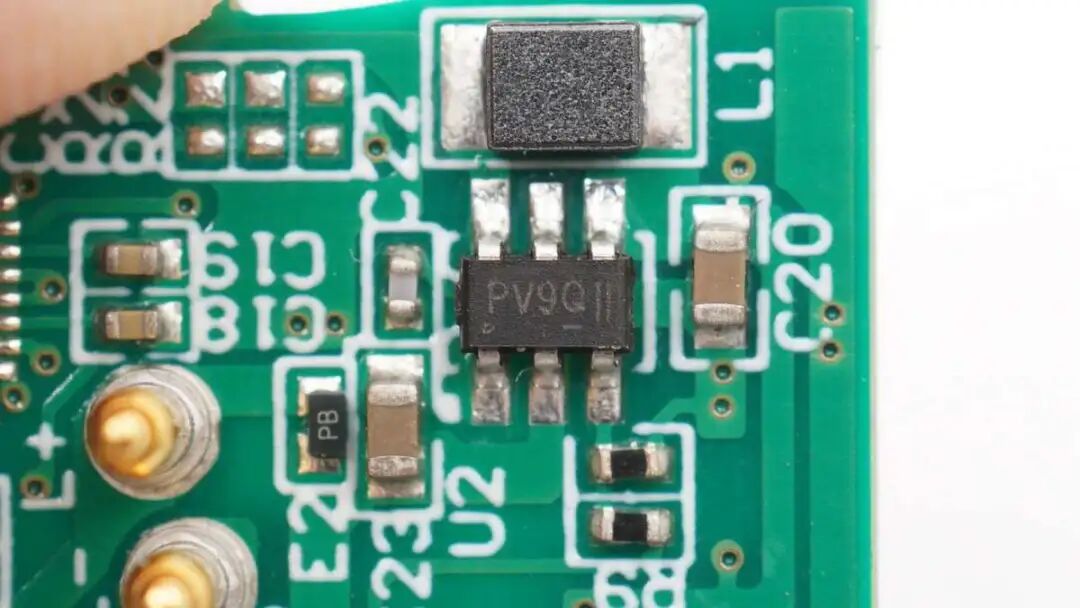

ETA钰泰 ETA1061 超低待机功耗的1A同步升压转换器，用于将内置电池升压输出为耳机充电。

ETA钰泰 ETA1061 详细资料图。

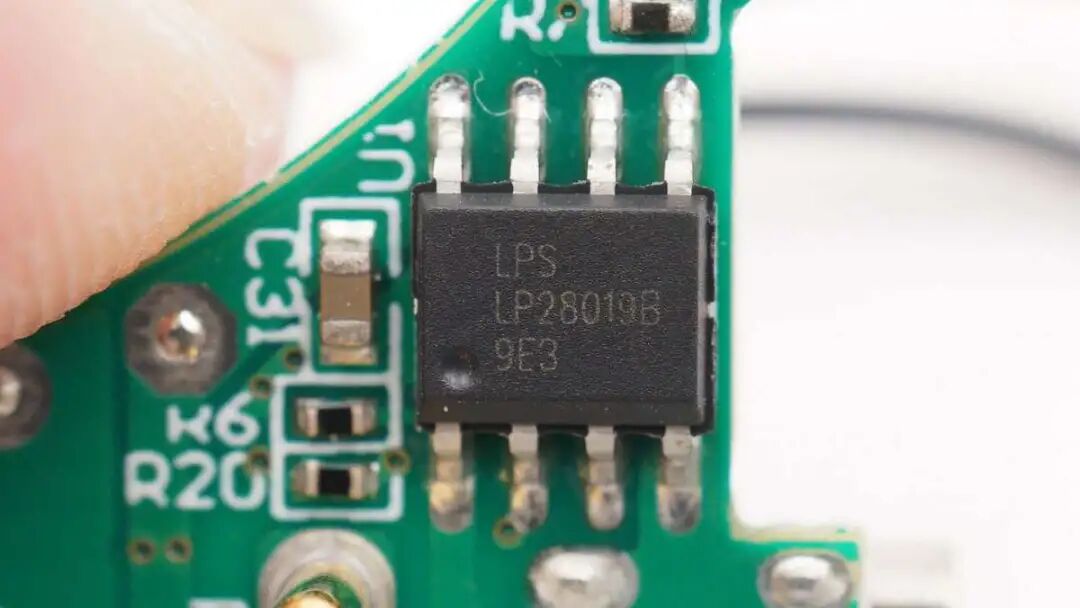

LPSemi微源LP28019B 1A单芯片锂离子和锂聚合物充电器，是一款完整的单电池锂离子电池恒流/恒压线性充电器。采用ESOP8封装，内置MOSFET结构，不需要外部感应电阻器，也不需要阻塞二极管，非常适合便携式设备应用。

LP28019B通过热反馈调节充电电流，以限制高功率操作或高环境温度期间的管芯温度。充电电压固定在4 2V，充电电流可通过单个电阻器外部编程。

据我爱音频网拆解了解到，目前已有小米、OPPO、联想、摩托罗拉、realme、漫步者、QCY、JLab、Skullcandy、Boltune等品牌的音频产品大量采用了微源的电源管理方案。

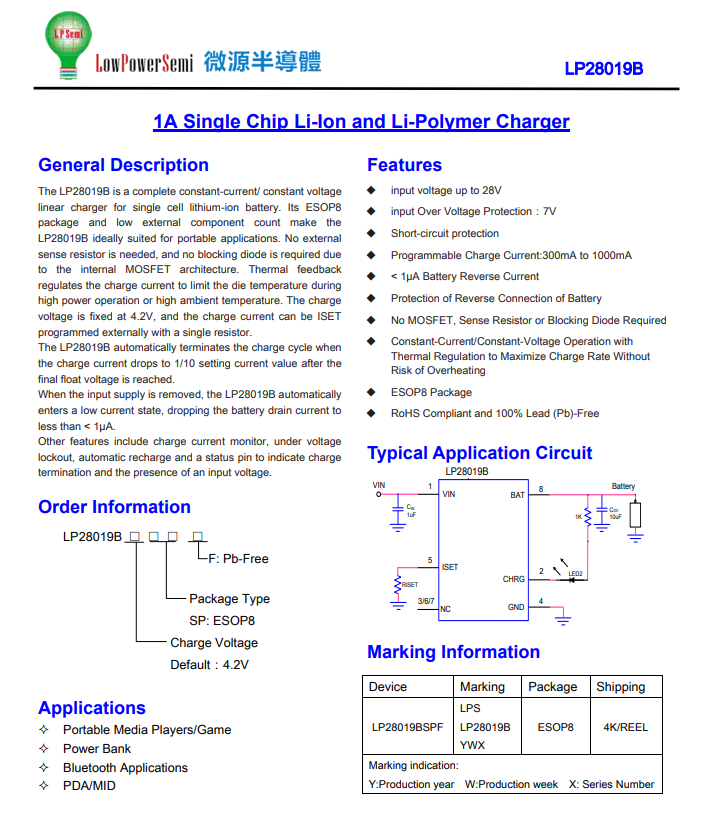

LPSemi微源LP28019B详细资料图。

Maxic美芯晟 MT5705 无线充电接收芯片，支持Qi协议。采用嵌入式ARM Cortex M0处理器，2KB SRAM, 8KB OTP，完全符合BPP的最新WPC Qi规范（版本1.2.4）。可最高提供5W输出功率，支持输出电压5V和电流最大1A，AC to DC转换效率达90%。

MT5705的高效率保证了其很低的温升发热，同时很宽的FOD设定范围使其很容易通过WPC的BPP认证。MT5705还拥有完善的过压、过流、过温保护机制。采用QFN32封装（4 x 4mm），尤其适合TWS耳机充电仓等各类小功率智能设备。

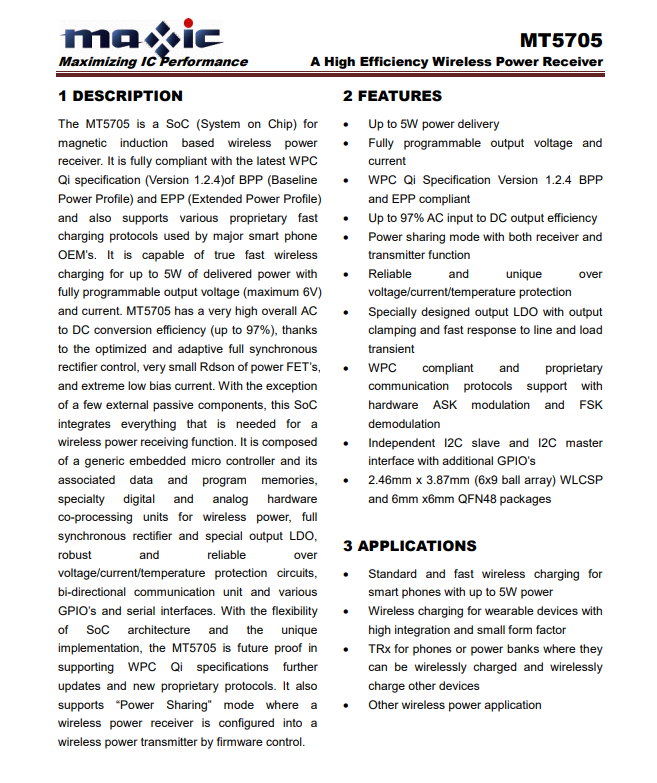

Maxic美芯晟 MT5705 详细资料图。

耳机拆解

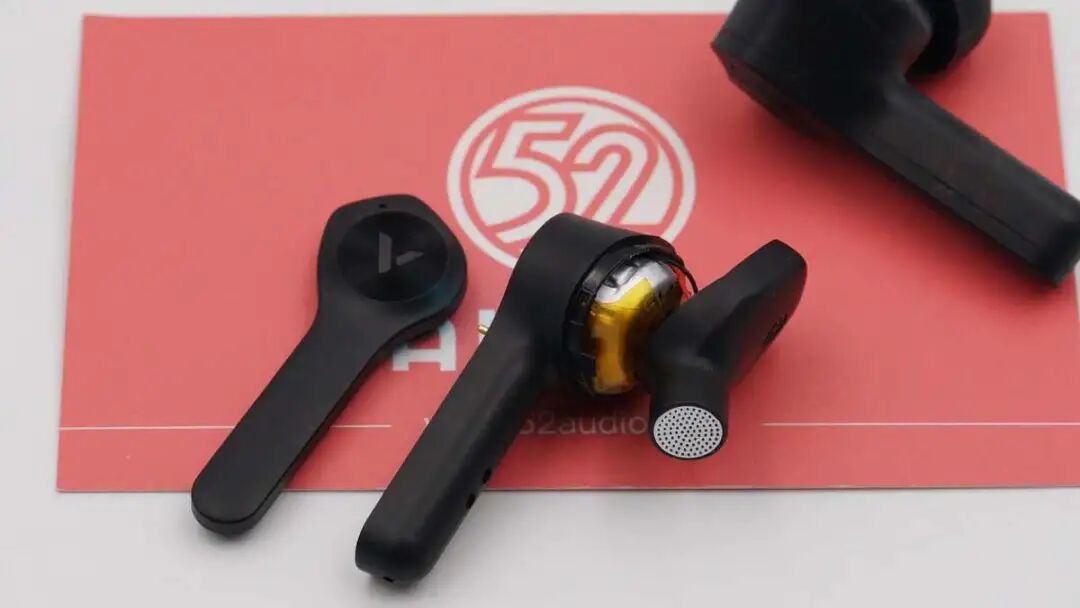

进入耳机拆解，沿合模线撬开前腔和耳机柄背部盖板。

前腔扬声器单元和后腔电池分别通过导线连接到主板。

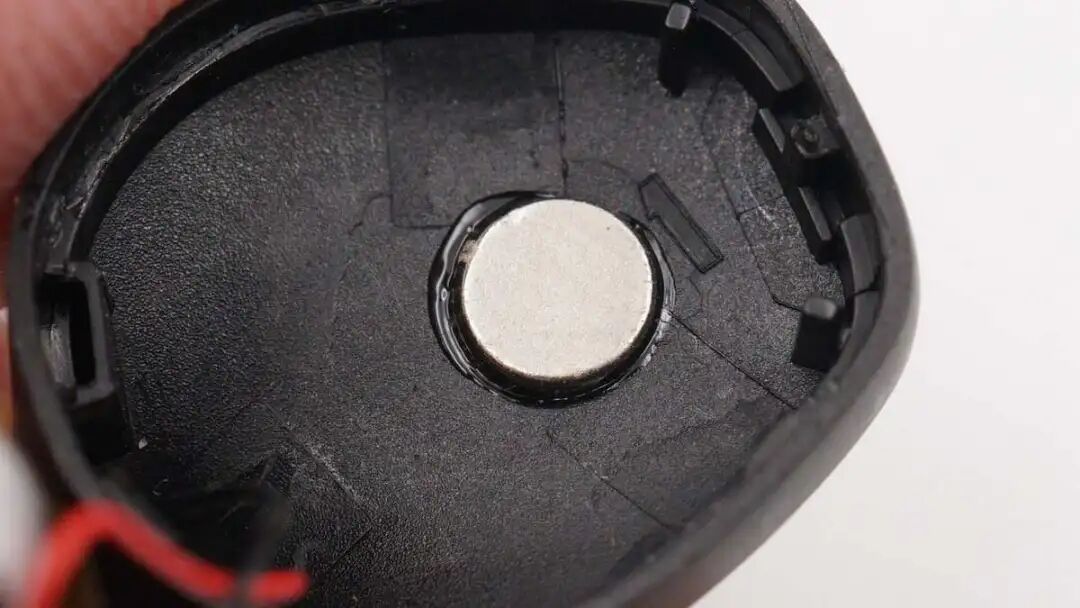

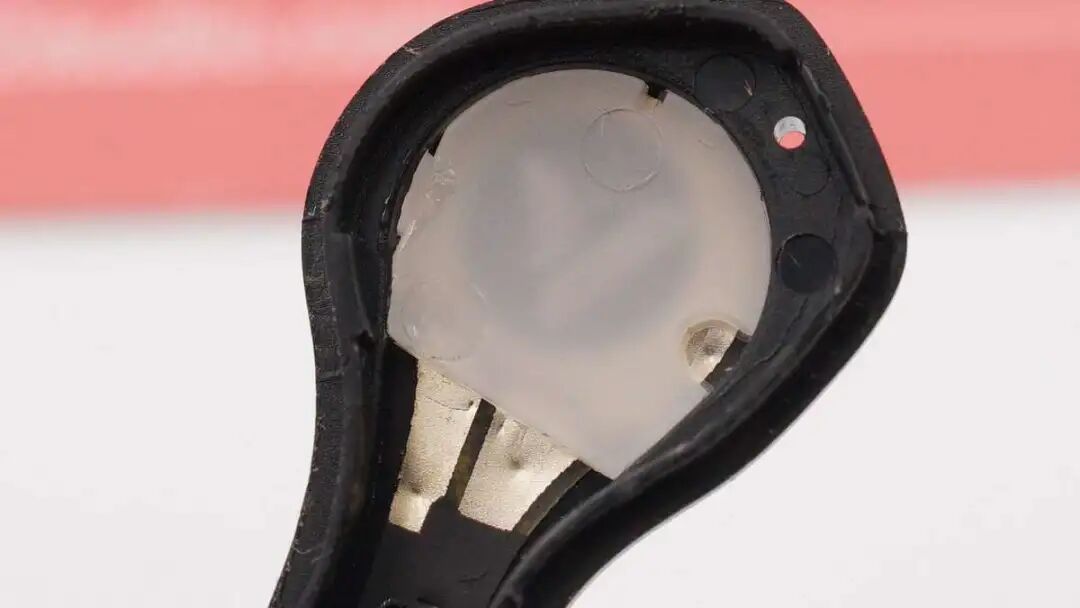

前腔内部圆形磁铁特写，用于吸附充电盒座舱。

扬声器单元位于耳机出音管内，通过大量胶水固定。

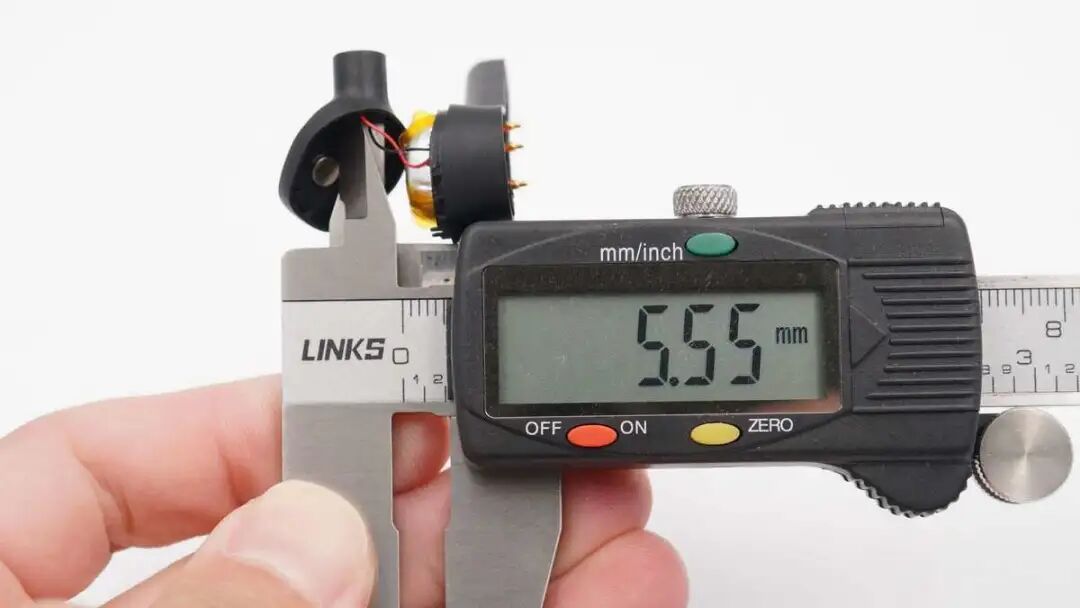

经我爱音频网实测，动圈单元尺寸约为5.55mm。

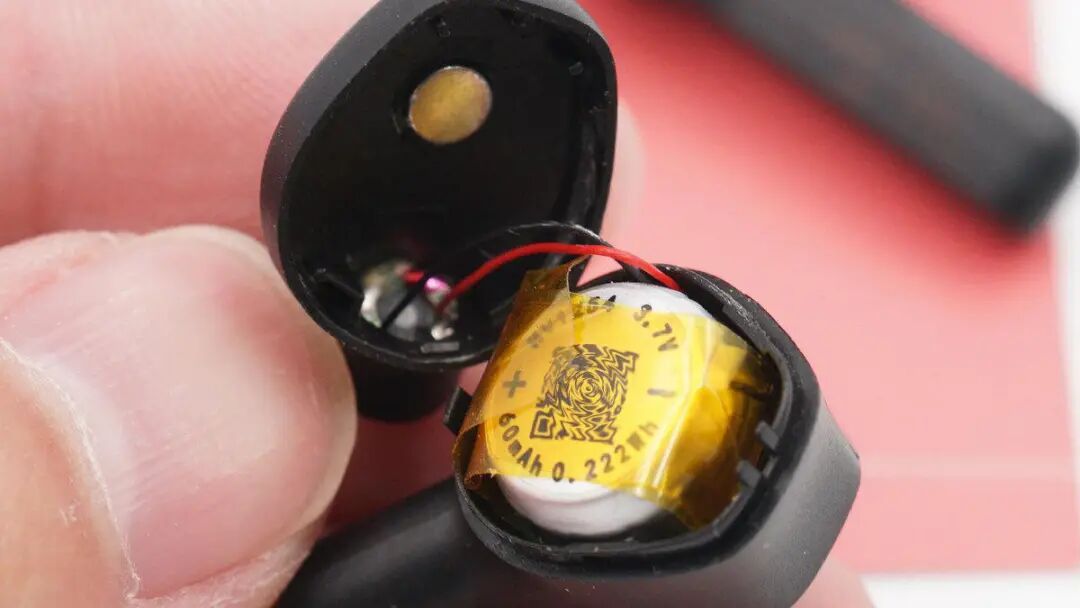

耳机内部采用了软包扣式电池，通过绝缘胶带包裹。

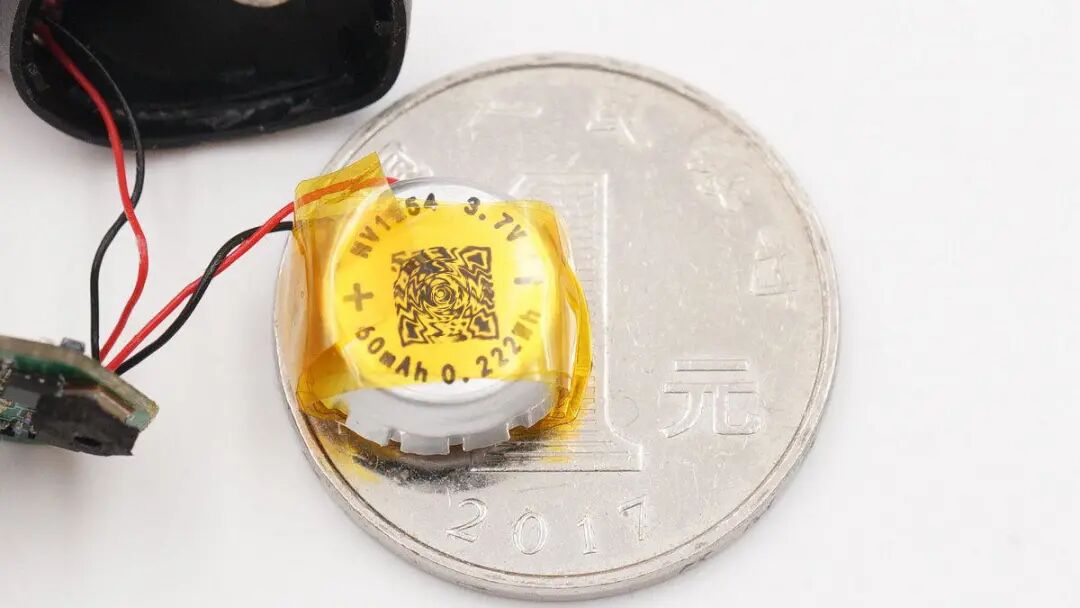

软包扣式电池与一元硬币大小对比。

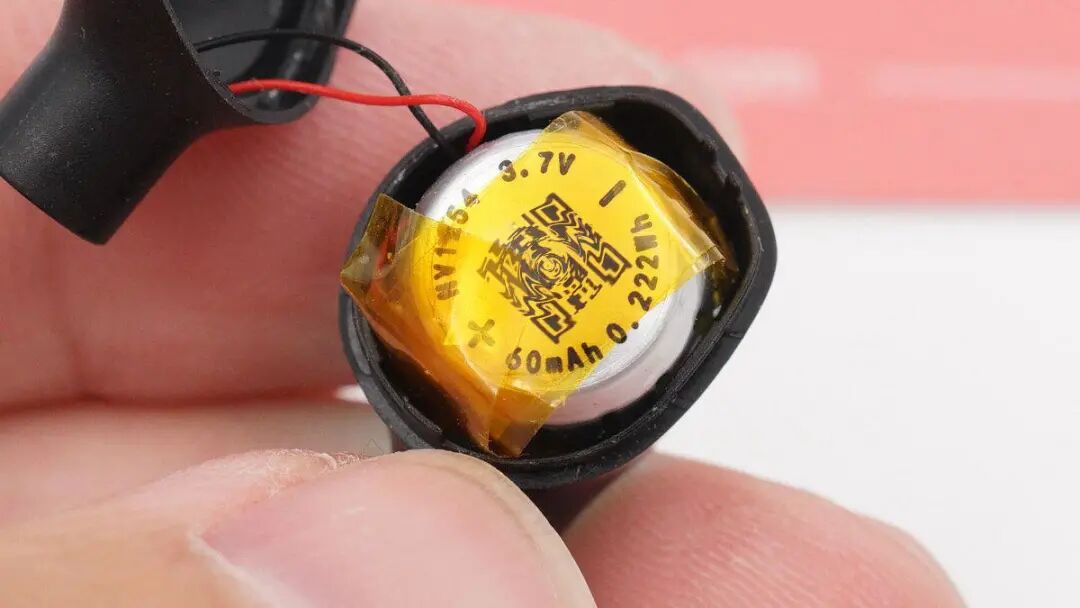

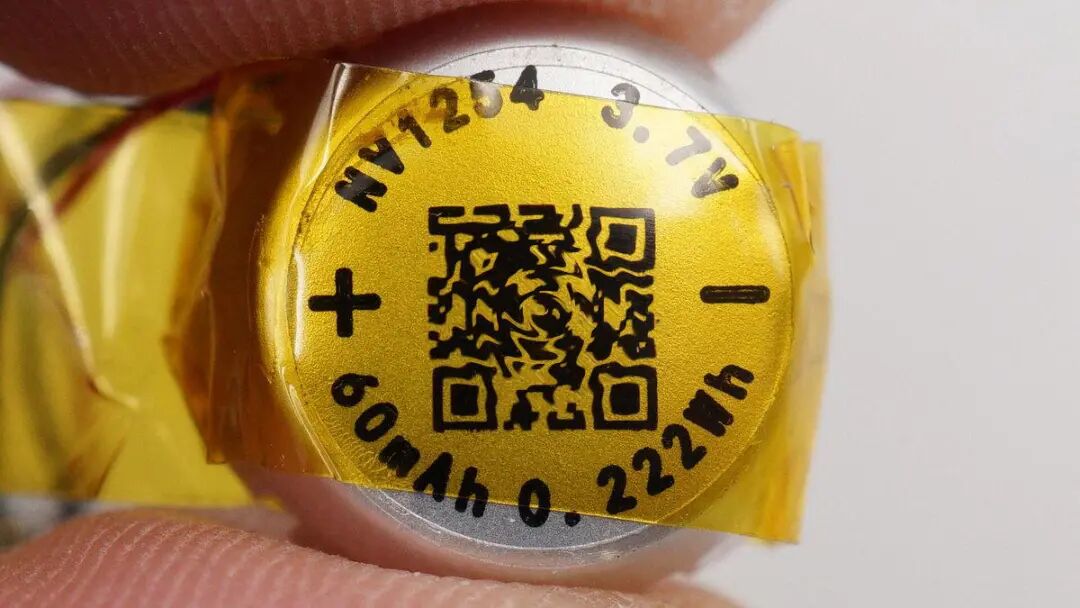

电池正面丝印二维码，型号NV1254，额定容量：60mAh/0.22Wh，额定电压：3.7V，来自诺威新能源。

软包扣式电池背面特写，导线点焊连接。

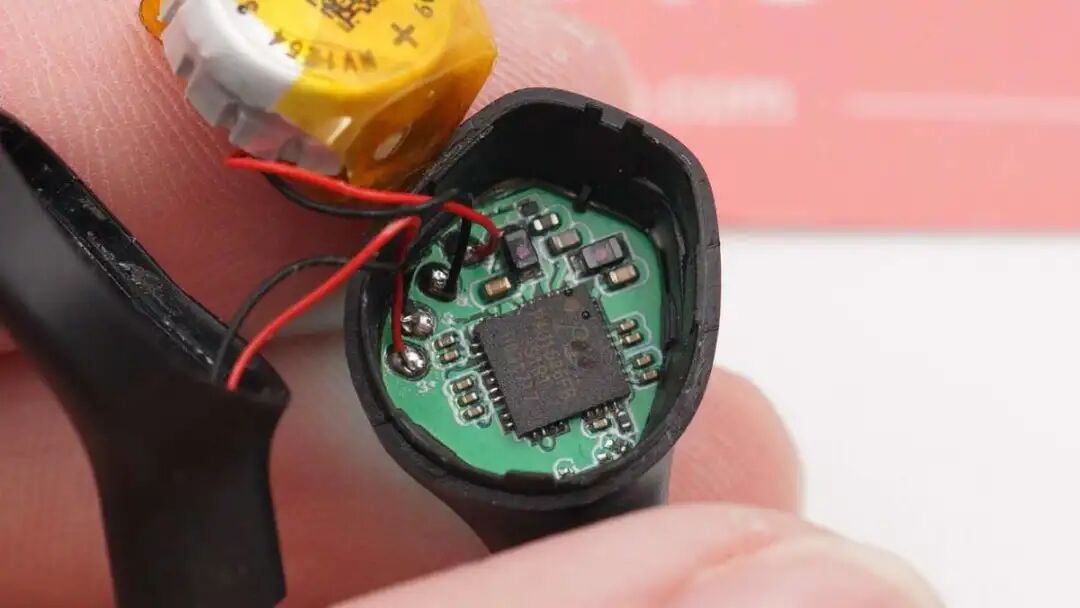

取出电池，腔体内部结构一览，可以看到主板单元和蓝牙主控芯片。

耳机柄盖板内侧结构一览，设置有触摸传感器和蓝牙天线。

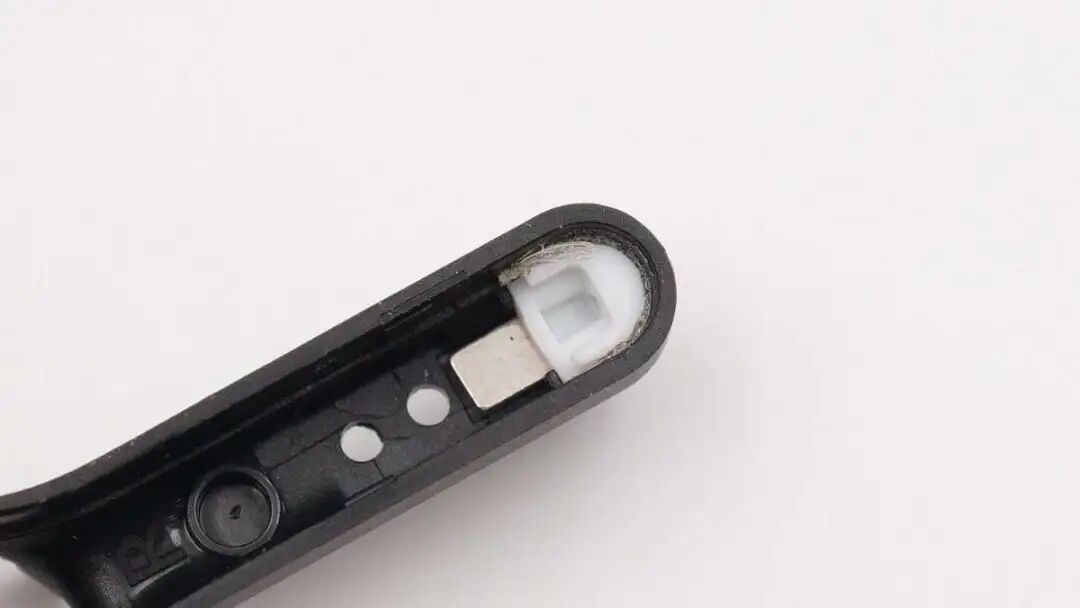

触摸传感器上方是大面积的导光柱结构。

腔体内部结构一览。

取出主板，腔体内部结构一览。底部麦克风开孔设置有防风结构。

耳机主板与一元硬币大小对比。

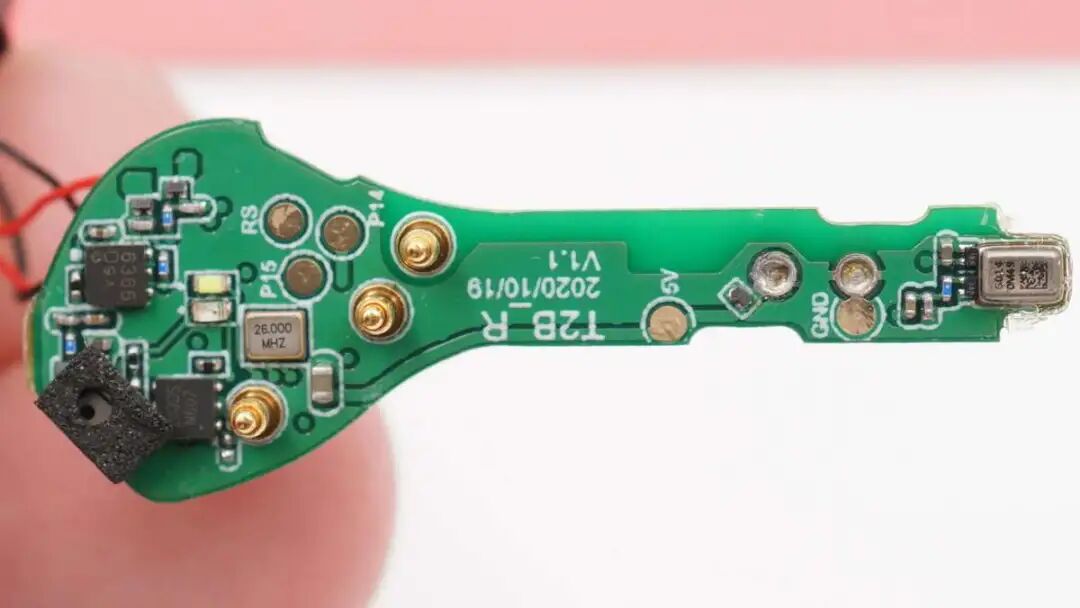

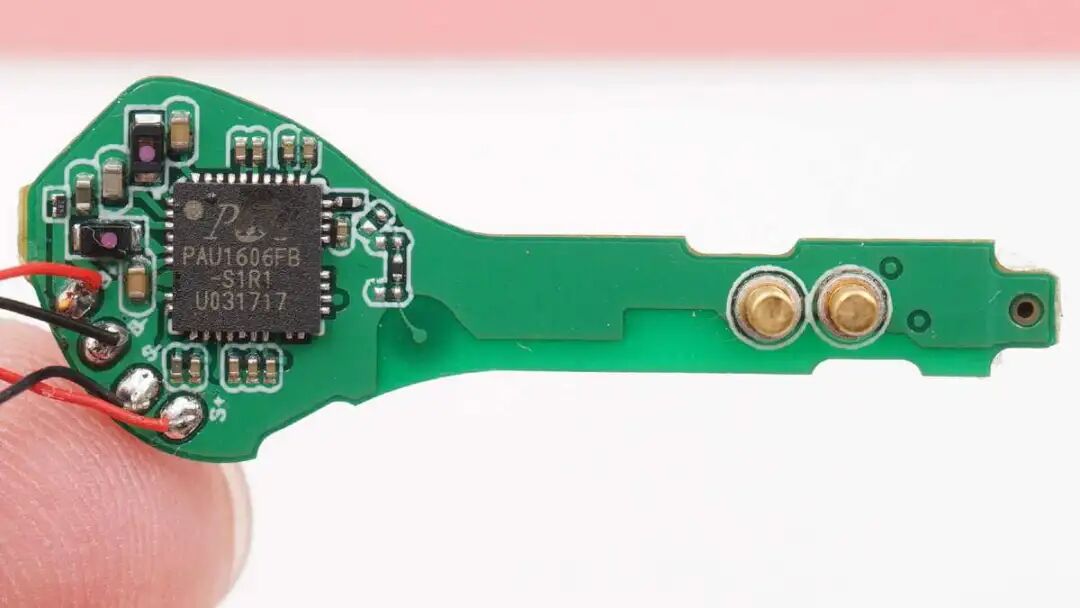

主板一侧电路一览。

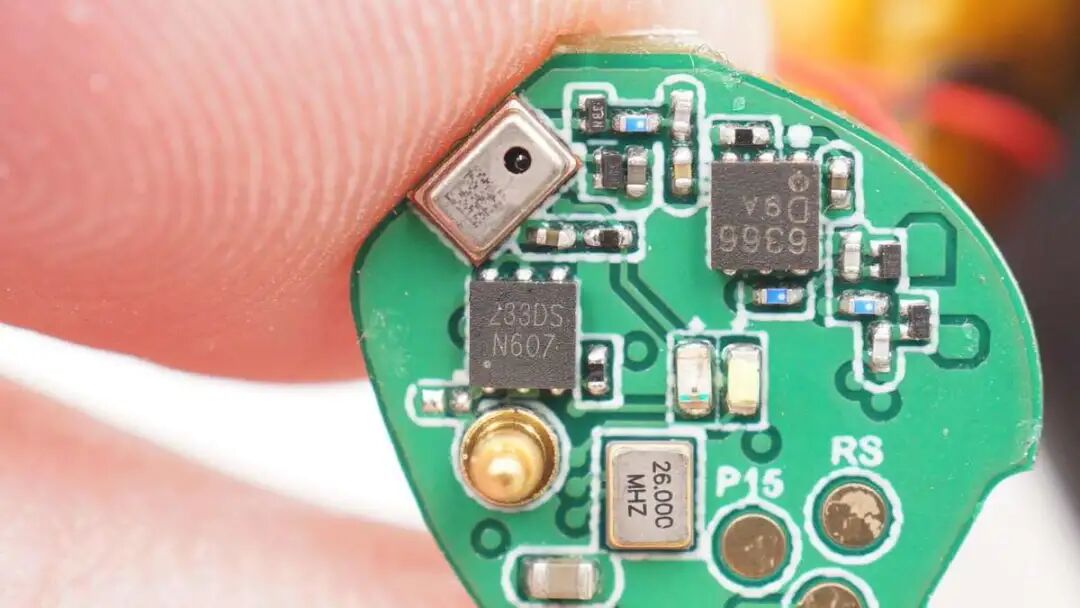

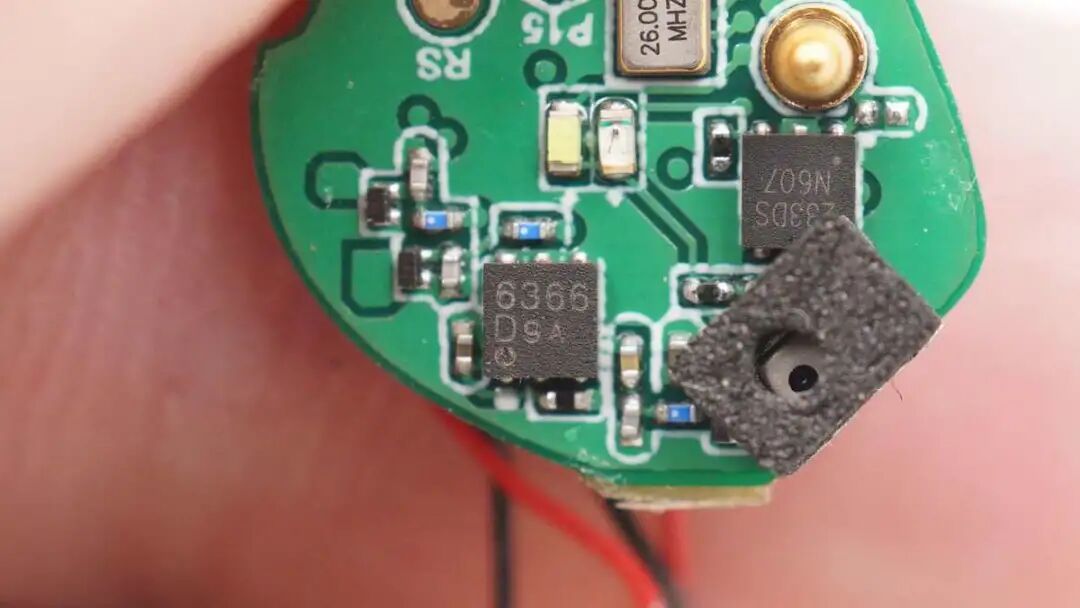

主板另外一侧电路一览。

连接蓝牙天线和触摸检测单元的pogo pin连接器。

为耳机充电的金属触点。

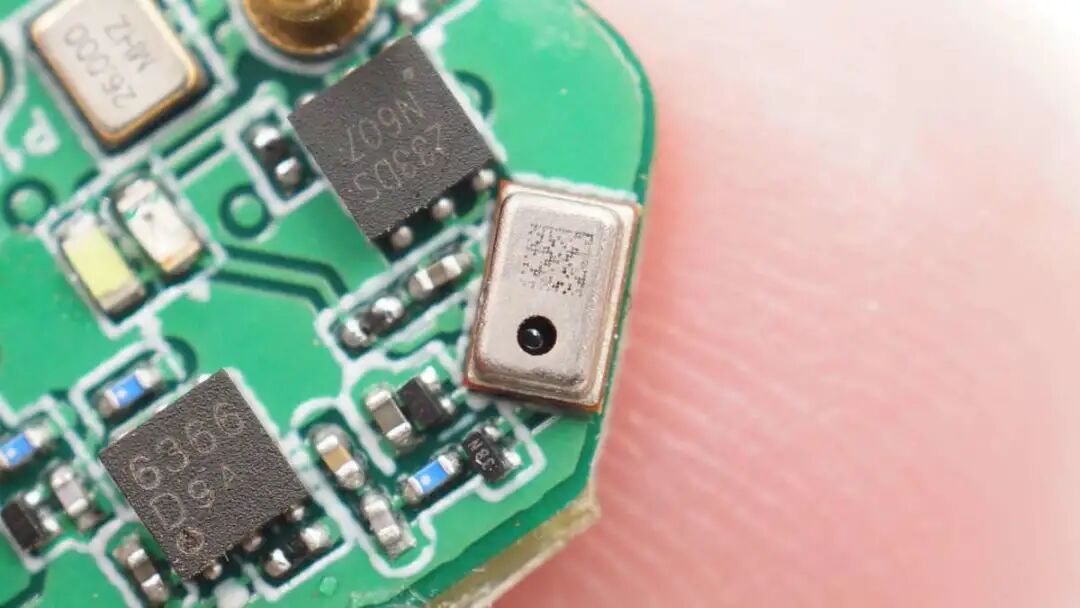

镭雕G014 0M49的MEMS麦克风，用于语音通话拾音。

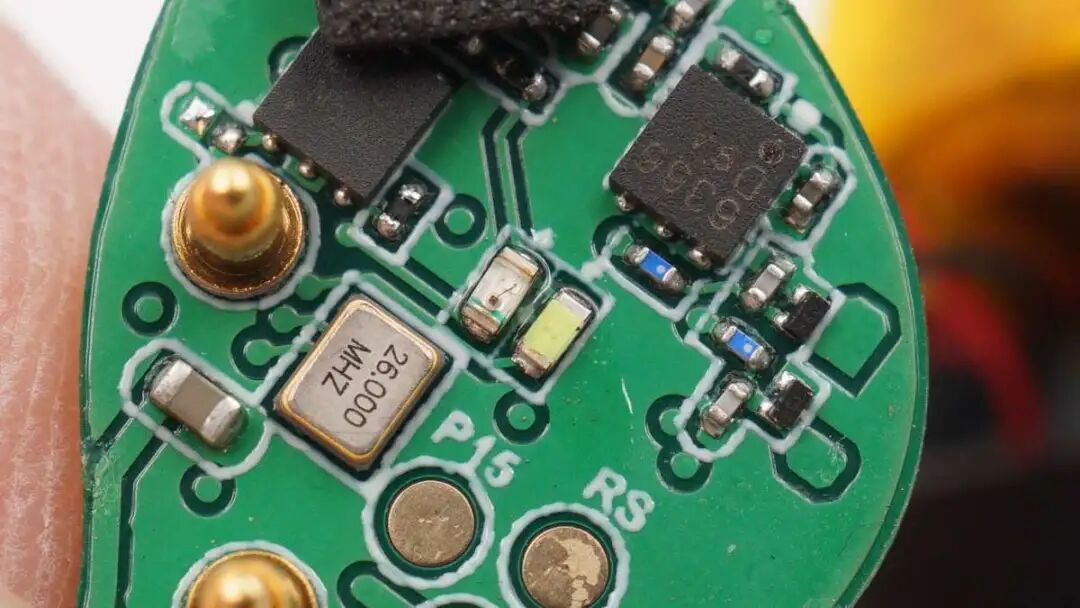

两颗不同颜色的LED指示灯，为耳机LOGO呼吸灯效提供光源。

Xysemi苏州赛芯电子科技股份有限公司XB6366一体化锂电池保护IC，用于耳机电池的过充过放保护。

Vinka永嘉VKD233DS单按键触摸检测芯片，内建稳压电路，提供稳定的电压给触摸感应电路使用；触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内，低功耗与宽工作电压是此触摸芯片在 DC 或 AC 应用上的特性。

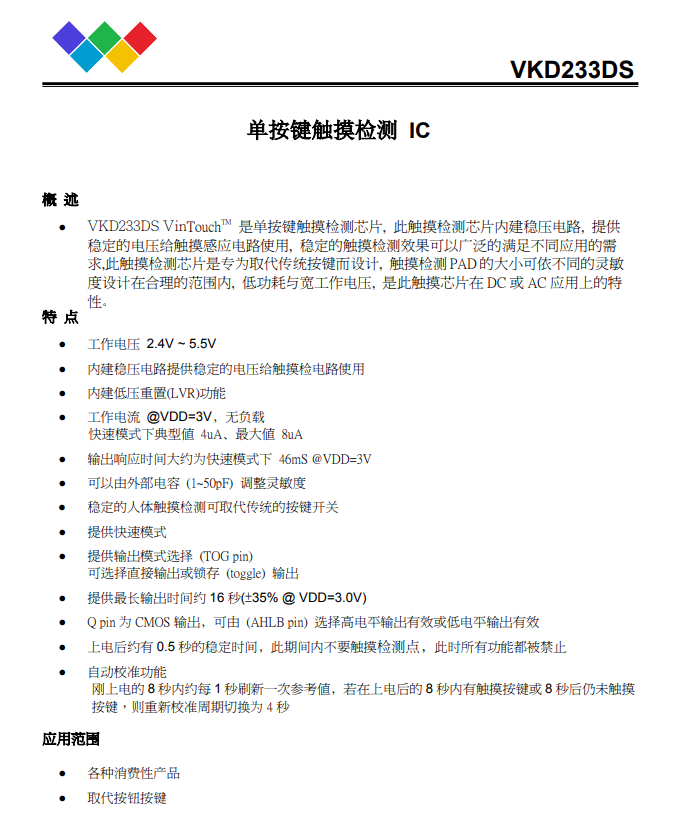

Vinka永嘉VKD233DS详细资料图。

用于通话降噪功能的MEMS麦克风。

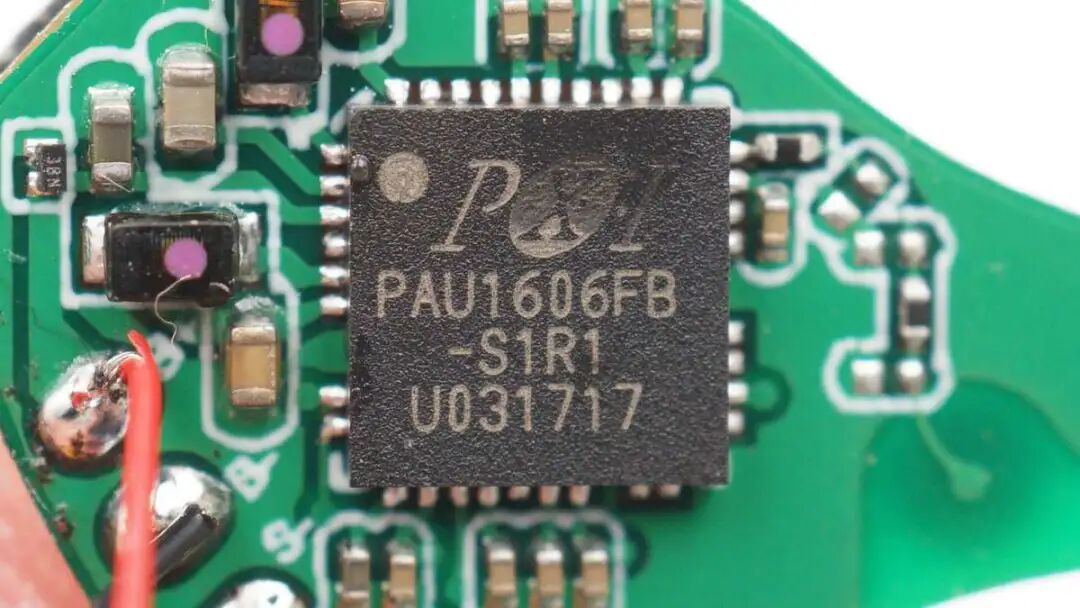

PixArt原相 PAU1606FB-S1蓝牙音频SoC，能够支持蓝牙5.1EDR / BLE双模，采用QFN-40 5x5mm封装。

原相 PAU1606FB-S1支持SBC / mSBC、AAC，内置10频段均衡器；支持双麦克风降噪；内置锂离子电池充电器，充电电流达400mA。其专利GreenRadio™立体声（GRS）技术，具有快速切换、低延迟、低辐射、低功耗、抗干扰的特点。

据我爱音频网拆解了解到，市面上有包括QCY、雷蛇、漫步者、iWALK、JOWAY乔威、TOZO、绿联等品牌的TWS耳机均采用了原相方案，游戏低延迟是其共同的特点。

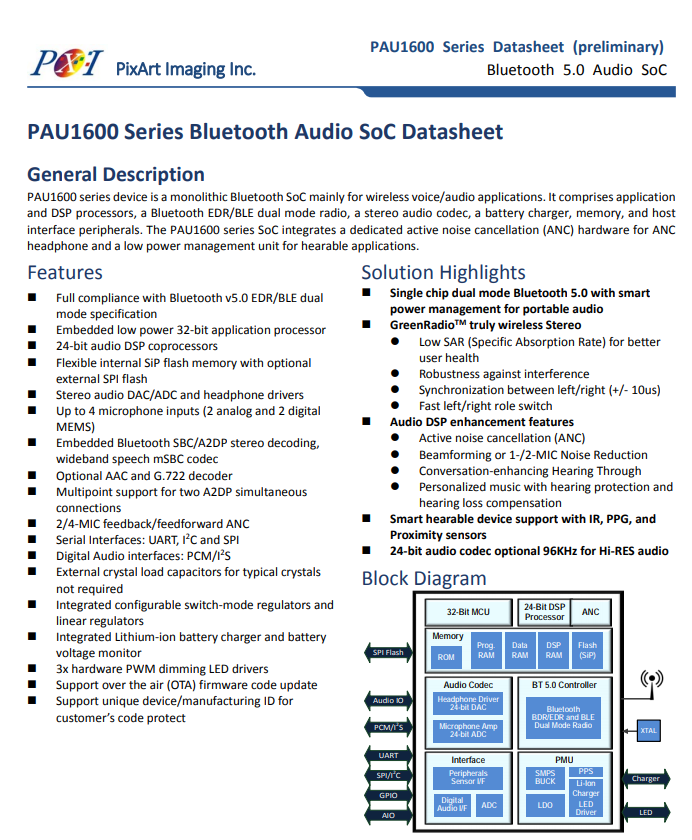

PixArt原相 PAU1600系列详细资料图。

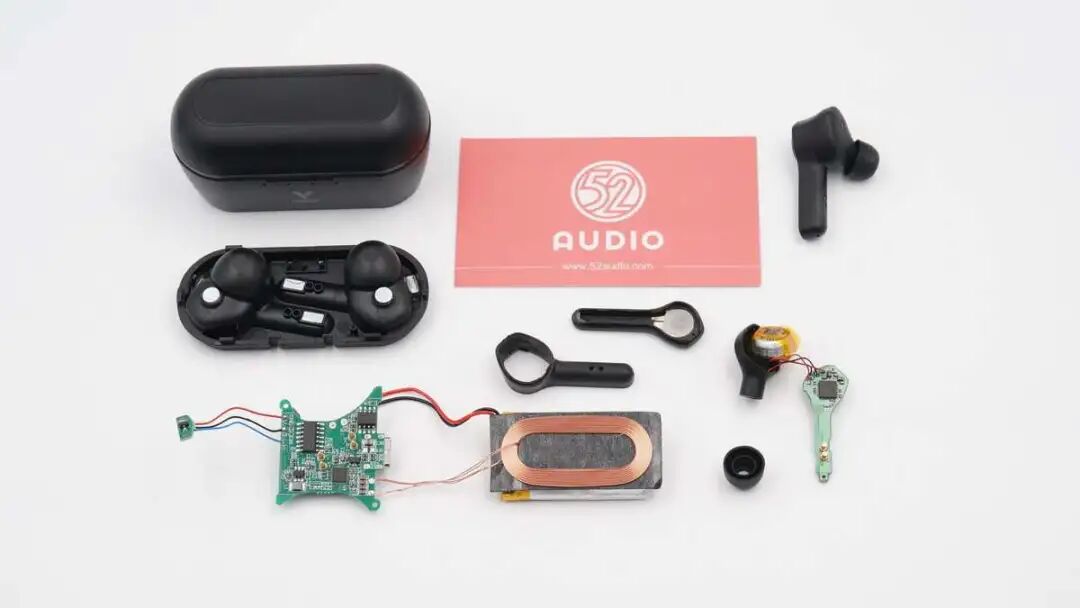

雷柏VM700S蓝牙游戏耳机拆解全家福。

我爱音频网总结

雷柏VM700S蓝牙游戏耳机在外观设计上，充电盒配备了四颗电量指示灯，用以更直观的反馈剩余电量；耳机采用了柄状的入耳式设计，耳机背部延续了家族式的CD纹理设计，并增加了雷柏品牌LOGO的LED呼吸灯，赋予了更强的游戏耳机氛围感。

内部电路方面，充电盒内置800mAh大容量电池，支持有线和无线两种电源输入方式。有线采用了Type-C充电接口输入电源，由微源LP28019B 充电IC为内置电池充电，充电电压固定在4 2V，充电电流可通过电阻器编程；由钰泰 ETA1061升压转换器将内置电池升压输出为耳机充电；无线接收器采用了美芯晟MT5705芯片，支持Qi协议，最高可提供5W输出功率；还有一颗无标的MCU等。

耳机部分，耳机头内扬声器和60mAh软包扣式电池分别通过导线连接到主板。主板上，主控芯片为原相 PAU1606FB-S1蓝牙音频SoC，支持蓝牙5.0 EDR / BLE双模，支持双麦克风降噪，集成度较高，具有快速切换、低延迟、低功耗、抗干扰等特点；苏州赛芯电子XB6366一体化锂电池保护IC负责耳机电池的过充过放保护；永嘉VKD233DS单按键触摸检测芯片，用于触控操作功能；两颗MEMS麦克风协同主控用于提升语音通话质量。
