成都大学《ChemSusChem》：三维多孔石墨烯包裹Li3V2(PO4)3/N掺杂碳阴极，用于高倍率和长寿命锂离子电池

原创 carbon_art 材料分析与应用

收录于合集

1成果简介

单斜晶 Li3V2(PO4)3 是一种很有前途的大功率锂离子电池正极材料。本文，成都大学肖丹教授团队在《ChemSusChem》期刊发表名为“Three-Dimensional Holey Graphene Enwrapped Li3V2(PO4)3/N-Doped Carbon Cathode for High-Rate and Long-Life Li-Ion Batteries”的论文，研究合成了一种三维多孔石墨烯包裹的 Li3V2(PO4)3/N 掺杂碳 (LVPNCHG) 纳米复合材料。

空穴可以在合成过程中通过H2O2化学蚀刻原位直接引入石墨烯中，可以显著增强离子和电子传输，大大提高LVPNCHG电极的电化学性能，即78mA h g-1 at 150 C，10C下 2000 次循环后容量保持率为 86.1%，-20 °C 下 1 C 下 500 次循环后容量保持率为 96%。此外，弛豫时间原位分布分析首次用于研究 LVPNCHG 阴极在 3.0-4.8 V 充电/放电期间，结合原位 X 射线衍射测量，结果表明，Li+在放电过程中的嵌入过程涉及两相反应机制。石墨//LVPNCHG全电池的进一步证明表明所合成材料在实际应用中的巨大潜力。

2图文导读

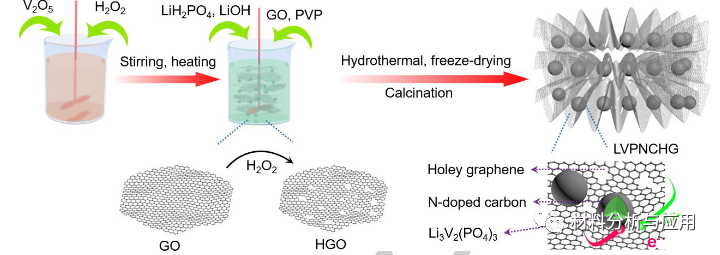

方案1.LVPNCHG合成工艺流程示意图

图1.（a，b）分别对LVPNCHG和LVPNC的XRD图进行Rietveld细化。（c） LVP的晶体结构。（d） LVPNCHG和LVPNC的拉曼光谱。（e） N2吸附/解吸等温线，（f）LVPNCHG和LVPNC的相应孔隙宽度分布图。（g） LVPNCHG的XPS全谱，C1s和N 1s的（h，i）XPS谱。
