文章题目：《塑封溢胶改善》
文章来源：摩尔芯球速芯微专栏
文章正文
（阅读大概需要8分钟）
☟☟☟
方案选定
选题
溢胶是QFN产品生产过程中后道工序最大的生产缺陷。对于产量越大该缺陷出现次数也会越高，大尺寸封装表现尤为明显，因此对封装品质和良率提升是一个比较大的挑战。
设定目标：
溢胶整体 PPM<60(减少40%)
大尺寸封装溢胶次品 PPM<500(减少40%)
原因分析：

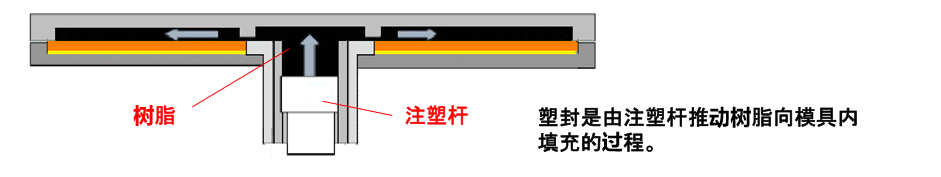

什么是塑封？

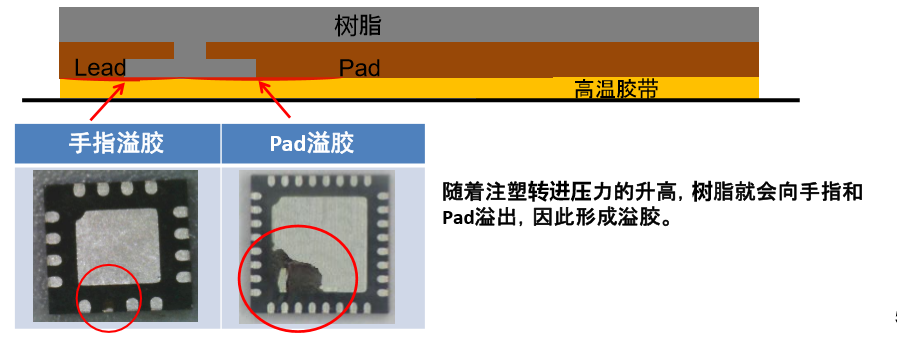

溢胶形成的原因

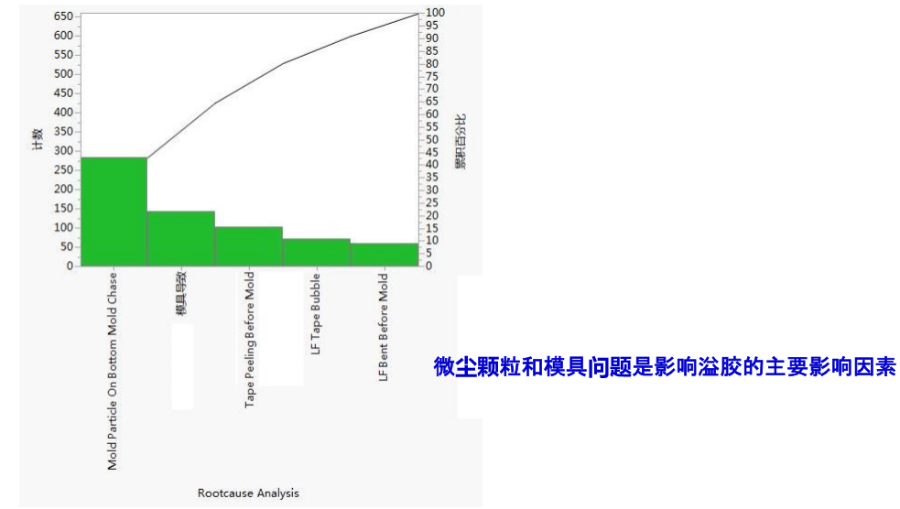

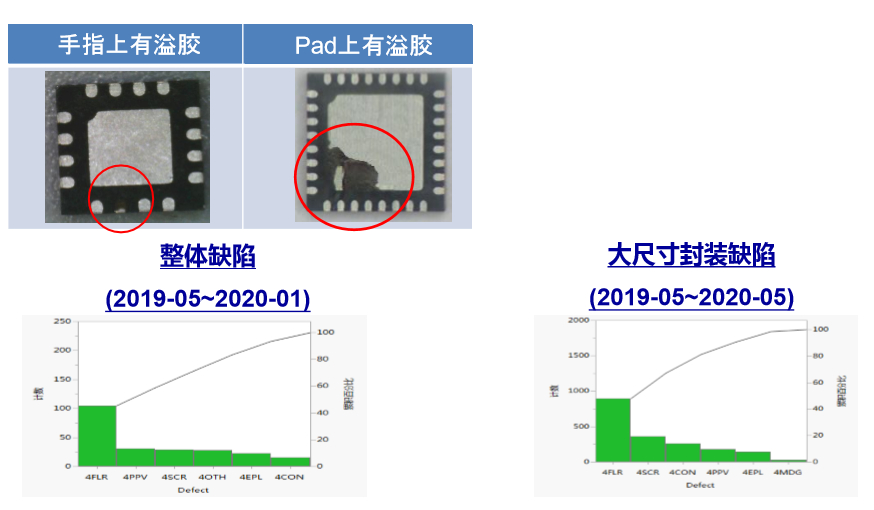

低良率原因总结（2019-05~2020-01）

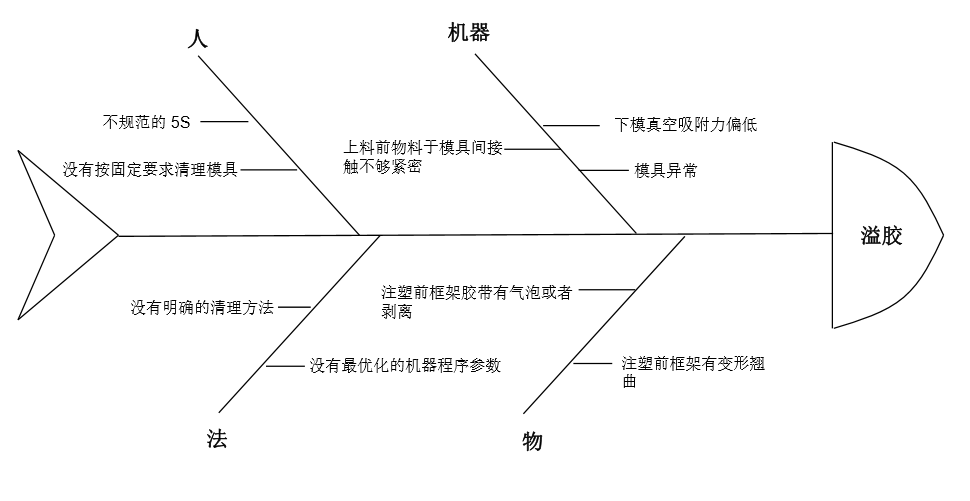

鱼骨图分析

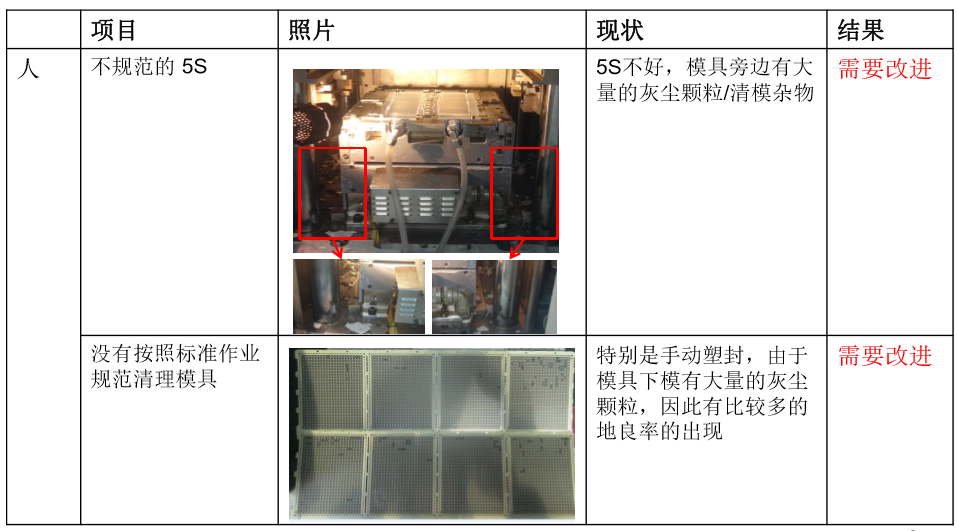

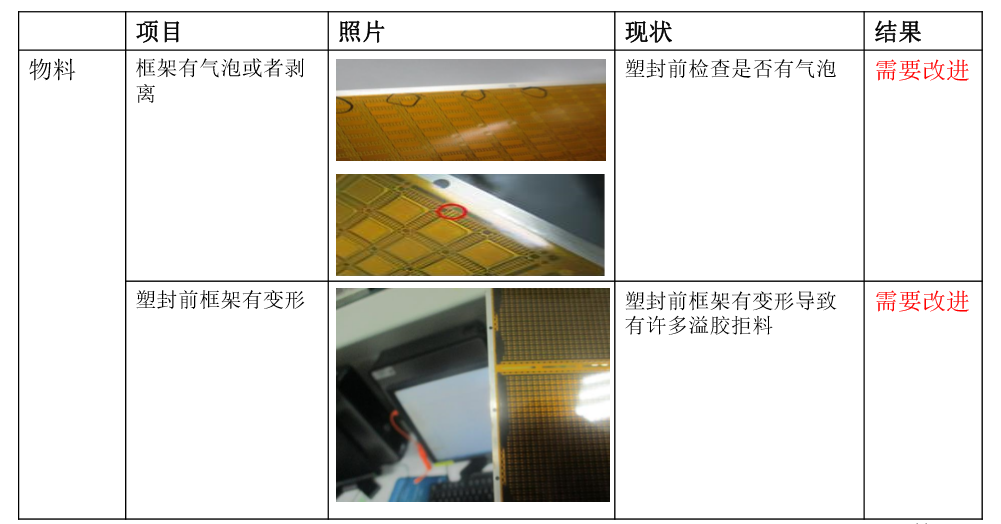

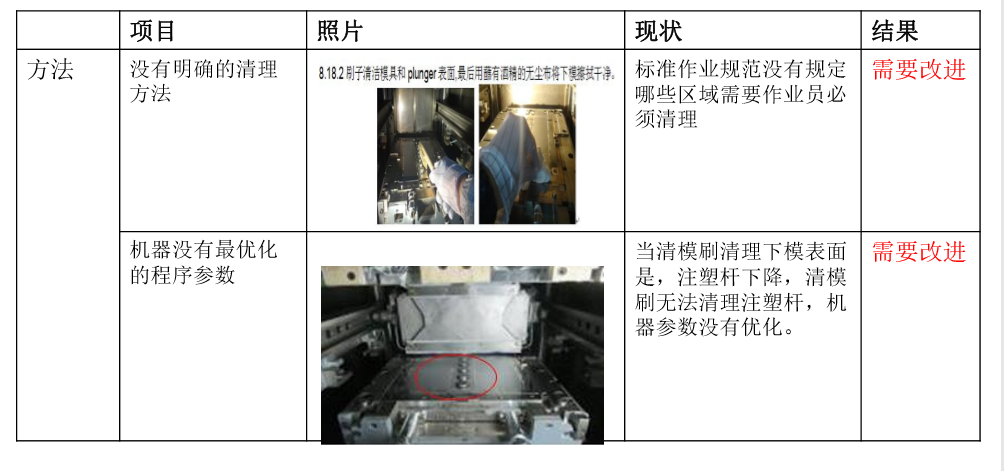

检查清单
检查清单
检查清单
检查清单

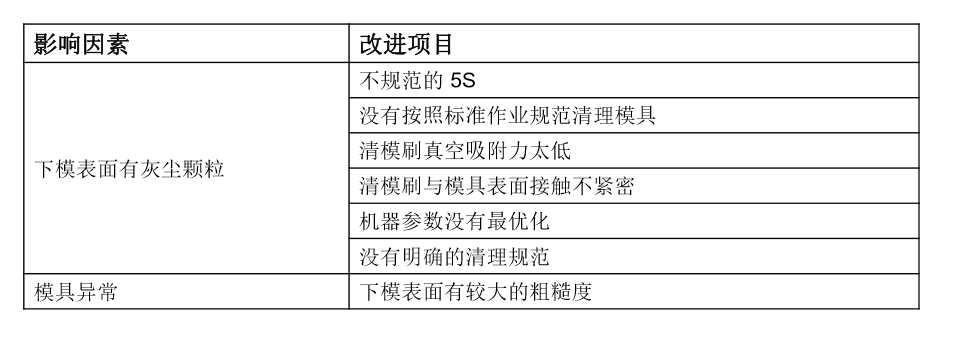

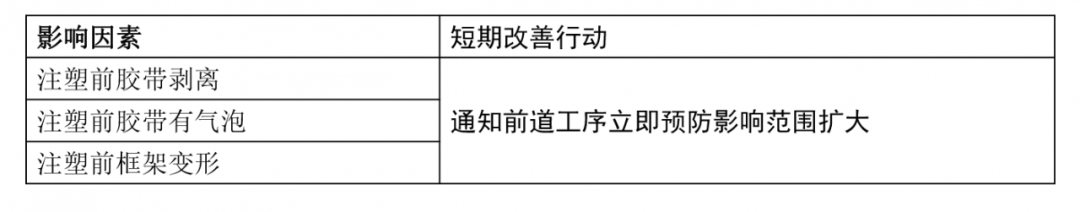

分析小结：
从以上分析，主要影响因素需要采取以下改进方案
设定目标
改进方案

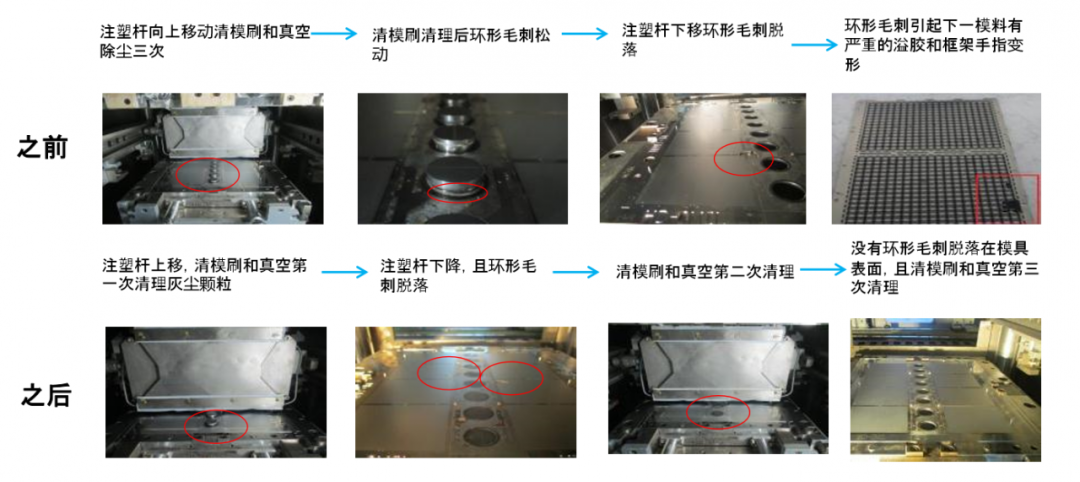

注塑杆转进参数优化
优化注塑转进参数，确保模具表面没有环形毛刺。

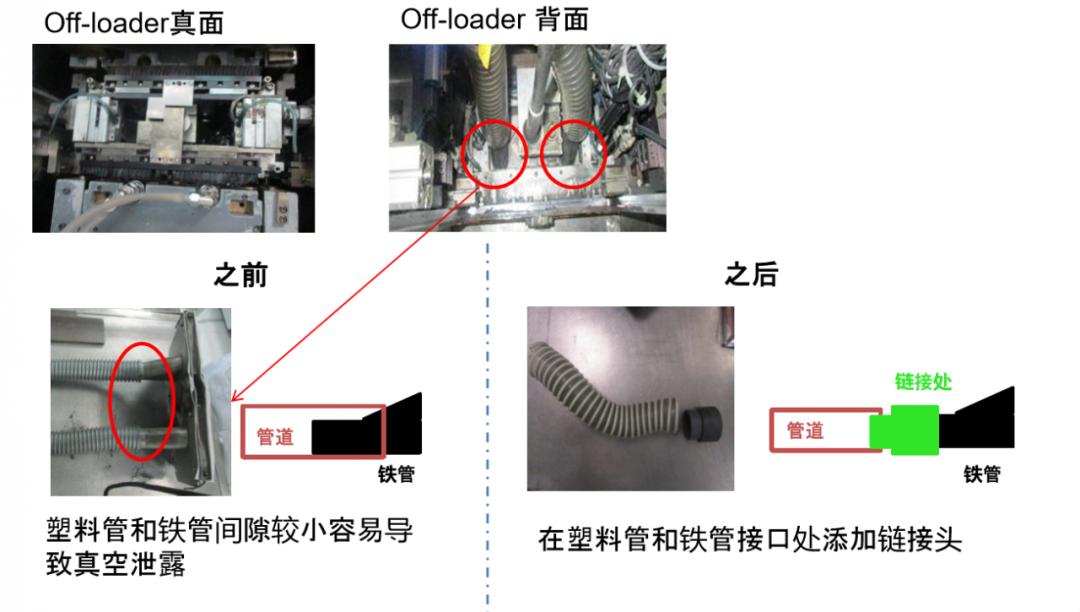

卸料端真空吸附改善
On-loader 毛刷位置优化

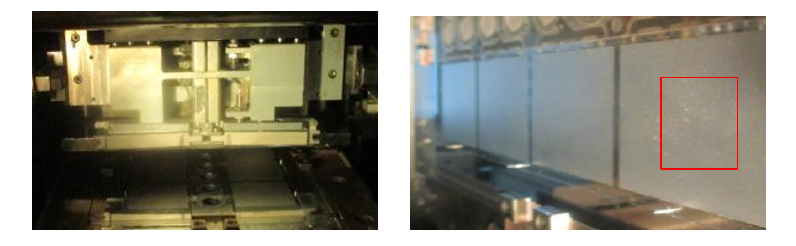

（之前，On-loader 刷模后任有灰尘颗粒残留）

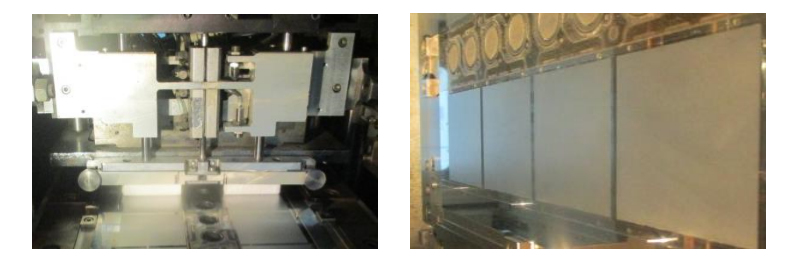

（之后，on-loader 刷模后没有明显的颗粒残留）
5S&标准作业指导书宣导
工程师每个月去产线宣导5S和标准作业指导书，宣导哪些5s做的不好和违反标准作业习惯会引起质量问题。
规定明确的清理区域
刷子清洁模具和plunger表面，最后用蘸有酒精的无尘布将下模擦拭干净。
（之前，没有明确的区域清理细节）
用真空刷子清洁模具和plunger表面，最后用蘸有酒精的无尘布将下模擦拭干净。
（之后，明确详细的清理细节和区域）

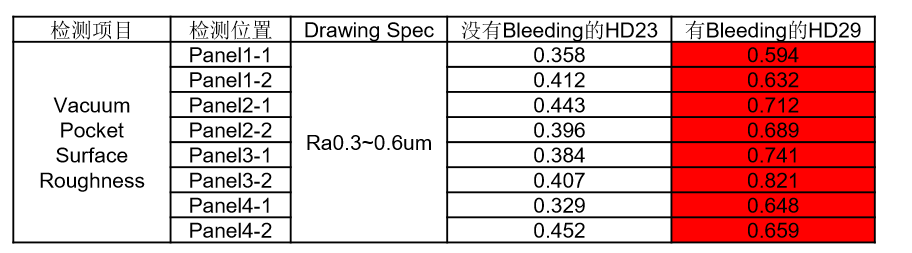

下模表面粗糙度改进

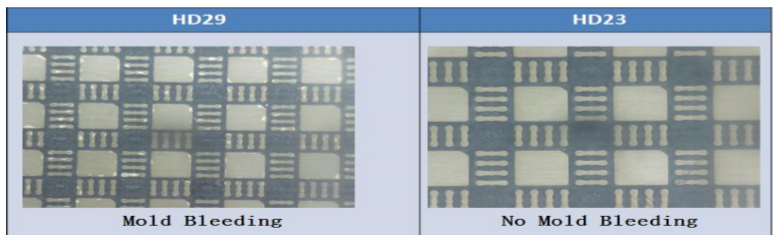

同一产品不同的模具有不同的溢出情况，经测量这是有不同的下模表面粗糙度引起的。
改进方案: 修复问题模具并增加粗糙度采购项目，定义粗糙度规格。
结果：所有大粗糙度的型腔都已修复并通过验收。
结果确认
Verification
残余问题
