Digital Micrograph实例教程：基础编辑功能、测量晶面间距和位错分析

A

基础功能

◆ ◆ ◆

视频1 Digital Micrograph基础功能

【视频大小约10M】

鼠标中间滚动可放大、缩小

按住Shift键可画正方形框

▍导入数据 将HRTEM文件拖入软件窗口即可打开，注意不是.tif或.jpg等图片格式文件哦，测试的时候务必让测试人员提供给你源文件（.dm3格式）

▍软件界面

图2 打开文件后软件界面

▍图片缩放 按住鼠标中间上下滚动，可以对图片进行缩放

图3 对图像进行缩放

▍调整scale bar大小 使得图片在拼图或投稿时，scar bar清晰可见

图4 调整scale bar大小

▍绘图功能 可以在图片上进行标注图形、文字等

图5 图形注释

▍局部放大图 轻松搞定，并在放大图中有独立的scale bar

图6 局部放大

▍保存修改 可以将编辑后的图片另存为dm3或.tif等格式

图7 保存修改后的图像

导出后图片效果如下

图8 修改后效果

B

测量晶面间距

◆ ◆ ◆

视频2 测量晶面间距

【视频大小约8M】

鼠标中间滚动可放大、缩小

▍点击Profile

图9 Profile工具

▍在条纹清晰的区域画一条垂直于条纹的线

图10 Profile工具使用

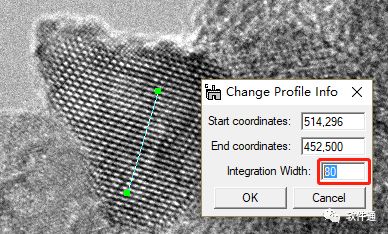

▍双击线条，设置宽度

图11 Profile工具设置

▍通过调整如下矩形区域，可以提高调整精度（调整矩形上下两边平行于条纹）

图12 Profile工具

▍这时Profile Of HRTEM窗口的图形如下，各个柱形图高度越接近，测出的条纹间距值越可靠

图13 Profile of HRTEM

▍鼠标左键在窗口中拽出如下区域即可显示出距离，建议测量10个周期的距离，如下所示的条纹间距3.472 ÷ 10 = 0.3472 nm

图14 测量晶面间距

▍晶面间距注释

图15 图8基础上标注晶面间距

C

位错分析

◆ ◆ ◆

视频3 位错分析

【视频大小约48M】

鼠标中间滚动可放大、缩小

使用ROI工具时，请按ALT键

▍点击ROI工具

图16 ROI工具

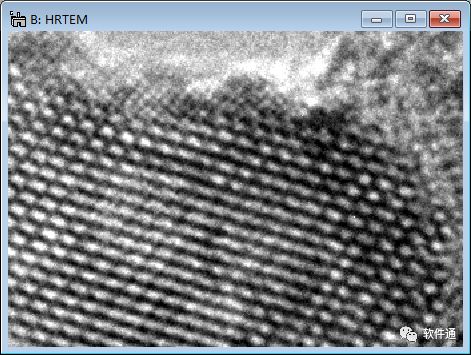

▍按住Alt键，再图片上选一个区域，如下图

图17 ROI工具

▍点击Process下的FFT

图18 FFT工具

▍傅里叶变换后显示如下

图18 FFT工具

▍点击SpotMask工具

图19 SpotMask工具

▍绿色区域对准“亮斑”

图20 区域调整

▍点击Process下的Apply Mask

图21 Apply Mask

▍弹出到如下所示窗口

图22 SpotMask工具

▍点击Process下的Reduced FFT

图23 Reduced FFT

▍这样就显示出选区的位错情况了

图24 位错分析结果

（右上角为结晶良好的区域）

CODA

◆ ◆ ◆

小通注：Digital Micrograph软件功能和HRTEM的分析远不止于此。小通竭尽所能，整理出这个实例教程，希望能给刚入门的网友提供一个入门指导，希望能帮到您。如果你是电镜方面的专家，请您联系我们，期待您能奉献出更专业、更系统的实例教程。
