跟Science文章学绘图：专业、美观的条形图应该这样做。

原创科研小通软件通

如何绘制专业、美观的条形图

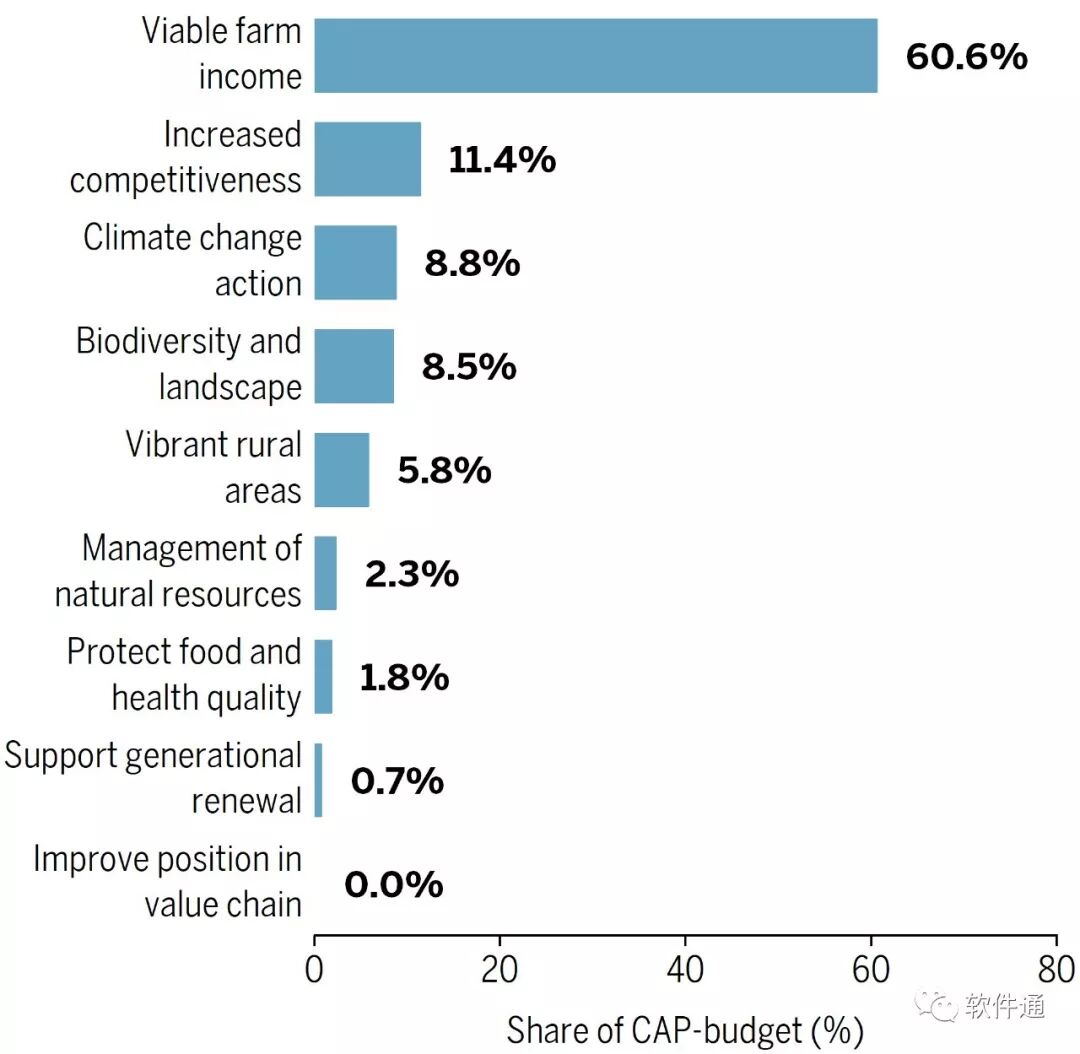

看看大神怎么画？

图片来源：Science 365.6452 (2019): 449-451.

10.1126/science.aax3146

每次跟大家分享作图心得时，我都会用Science或Nature期刊的插图做例子。不是因为它们名气大，而是学习它们的作图风格。

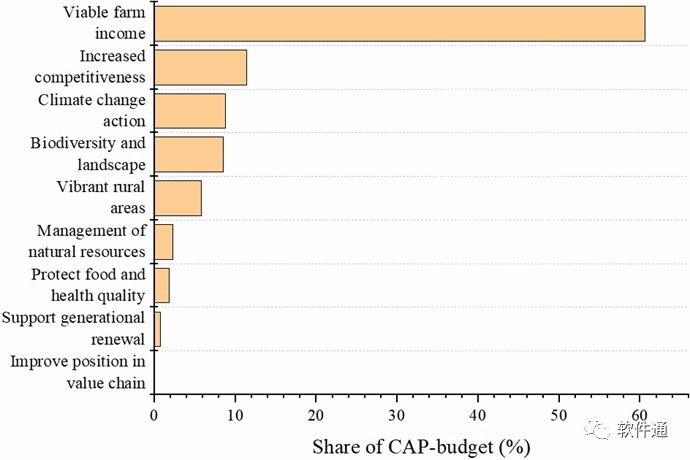

大部分人绘制的条形图

同样是条形图，大部分人的图是这种画风，而前面Science给人的感觉不仅是美观，而且更专业、直观。这种风格在其它期刊也很常见，比如下面的这张《经济学人》的插图。

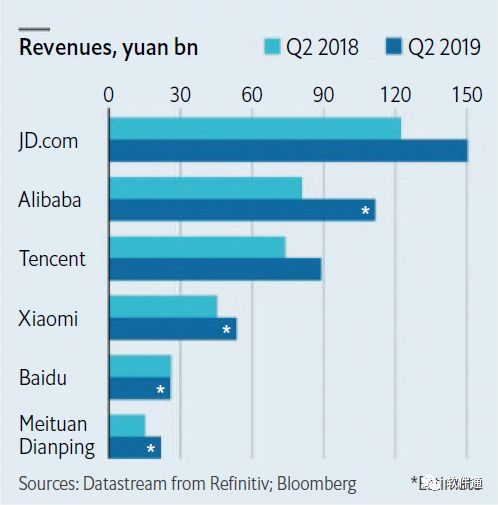

图片来源：The Economist August 17th 2019

小通的直观感受是，它们都重点突出，此外图形比例、字体、配色也相当考究。ok，今天我们就一起学习一下怎么用Origin绘制一张专业、美观的条形图。

步骤分解
Origin绘制条形图
◆ ◆ ◆

▍Origin绘制条形图：预留数据标签列

▼数据提取

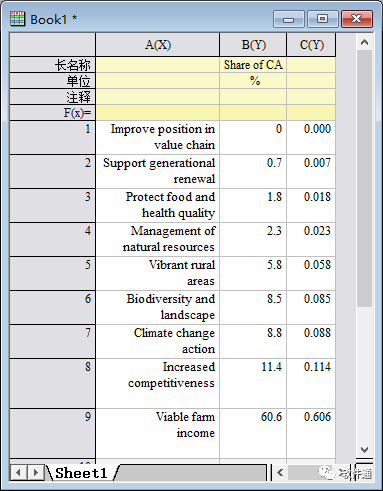

Science条形图数据

新建C列，用作数据标签

（公众号回复“RJT068”获取Origin源文件）

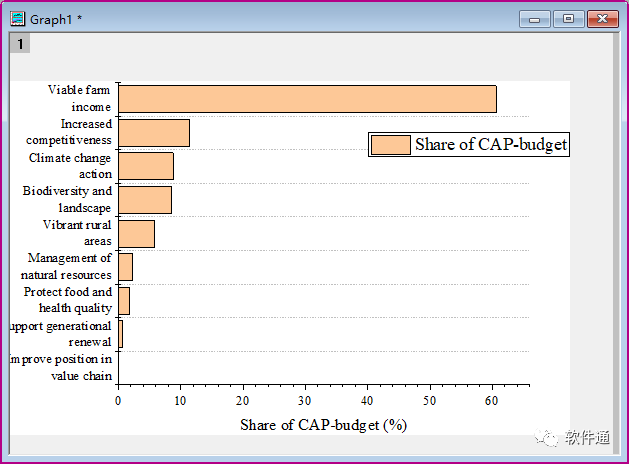

选择绘制条形图时，默认图形比例

▍设置专业型图标比例

来个专业图标的比例，宽度率小于高度

比如1.75 : 2

▍Origin如何显示数据标签

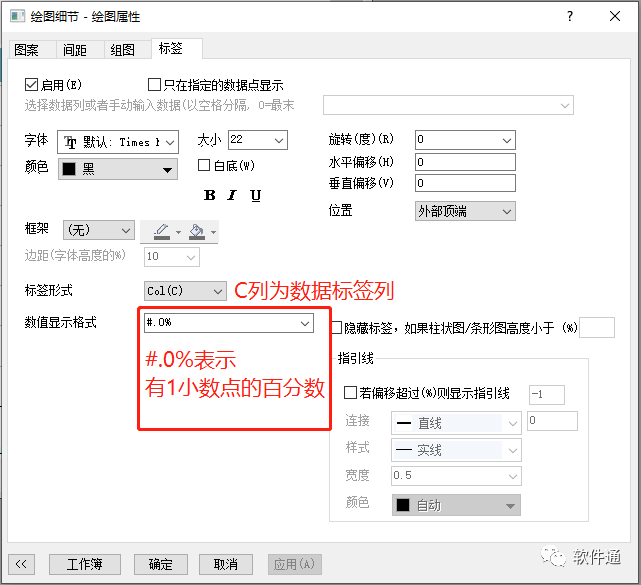

双击数据图，弹出窗口

点击标签，勾选启用

标签形式选择C列

数值显示格式

*nm表示有效数字

.nn表示小数位数，例如*2，.3，.3*

#%，#.00%表示百分数，

# ##/##，# #/8表示粉丝

Dnn/Tnn表示日期/时间格式，例如D0，T2

▍Origin其它设置

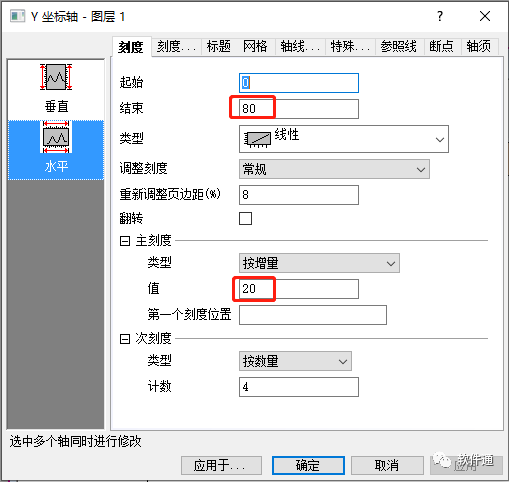

X轴显示范围

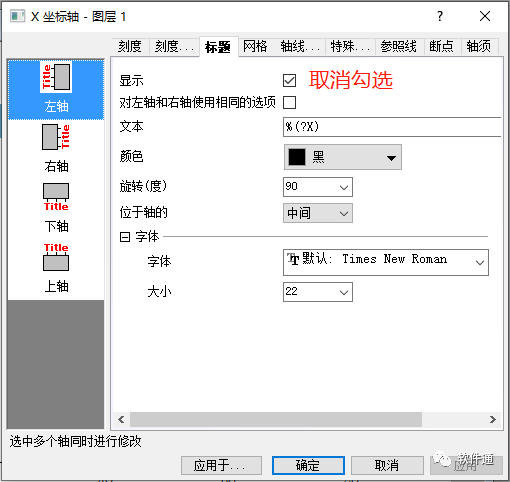

不显示Y轴的标题

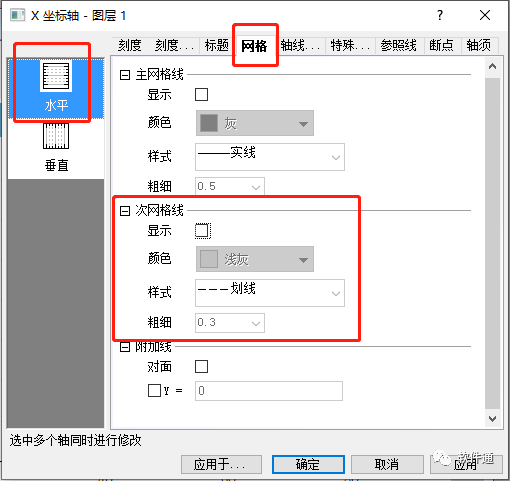

取消显示网格

不显示Y轴的轴线和刻度线

不显示X轴的次刻度线

设置条形图颜色

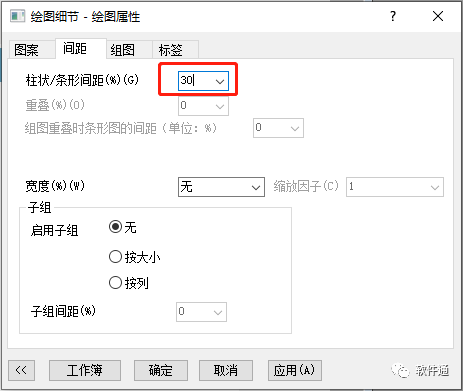

设置条形图间距

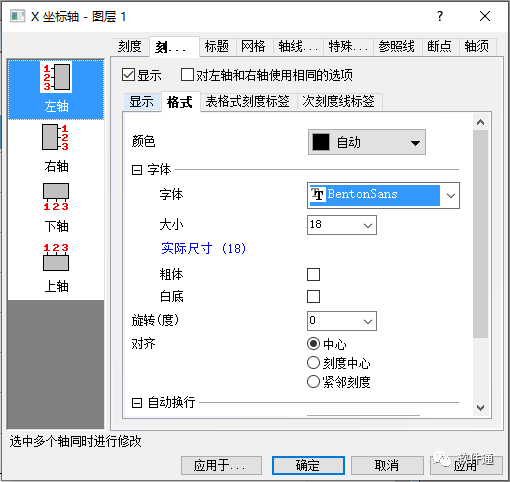

▍Origin字体设置

Science用到的字体：Benton Sans

数据标签字体：Benton Sans Bold

（公众号回复“RJT068”获取）

最后的效果

留个作业

0.0%怎么单独设置为0%？

总结

数据标签：工作簿预留数据标签列，双击图形设置标签。

小数设置：#.00%表示2位小数的百分数。

外观设计：专业型图形比例、《Science》御用字体Benton Sans。
