基于飞行时间传感器
航天器位姿确定系统设计方法
航天器位姿确定旨在获取航天器与目标的相对位姿。相对位姿运动参数有六个,用来表征平移和旋转运动,这也是相对导航滤波方案中的基本要素。航天器位姿确定是许多空间任务的必要环节。传感器是位姿确定的重要工具,而飞行时间(Time-of-Flight, ToF)传感器因其具有自抗扰、自主照明和低功耗等优点,已被广泛用于合作目标的位姿估计。在Space: Science & Technology (《空间科学与技术》(英文))《微小卫星动力学与控制研究最新进展》特刊新发表的文章中,南京航空航天大学研究团队联合上海市空间智能控制技术重点实验室,共同提出了使用ToF相机的合作航天器位姿确定系统,即通过搭载ToF相机的纳卫星来实现对具有反射标记合作航天器的相对导航。

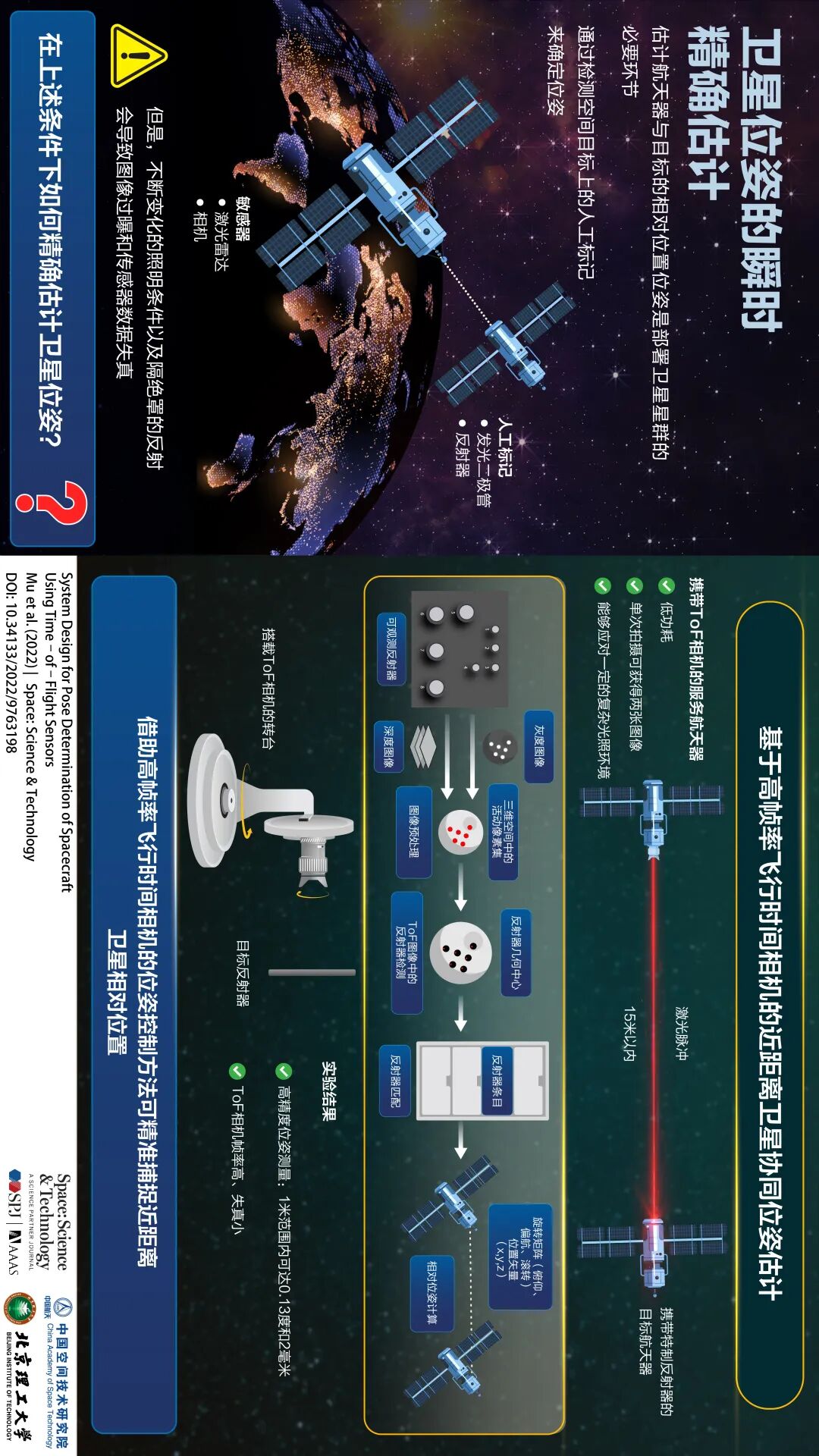

一 图 读 懂 全 文
首先,作者开发了用于航天器位姿确定的嵌入式测量系统并完成了系统的数学建模。系统硬件由嵌入式ToF模块,电源、合作目标和上位机组成。设计的ToF相机使用8个850nm激光器作为驱动光源,有灰度和深度两种工作模式。系统软件由嵌入式服务器软件和上位机客户端应用软件组成。嵌入式服务器软件运行在Linux操作系统上,用于完成硬件初始化、原始深度数据和灰度数据处理接收以及响应客户端等操作。客户端应用软件系统用C++语言撰写,功能包括灰度和深度图像采集、处理、目标检测和位姿计算等。在工作模式下,ToF相机交替将灰度和深度图传输到上位机。获得图像数据后,位姿确定算法输出相对位姿信息,这项算法由反射器检测、反射器匹配、位姿计算三个步骤组成。

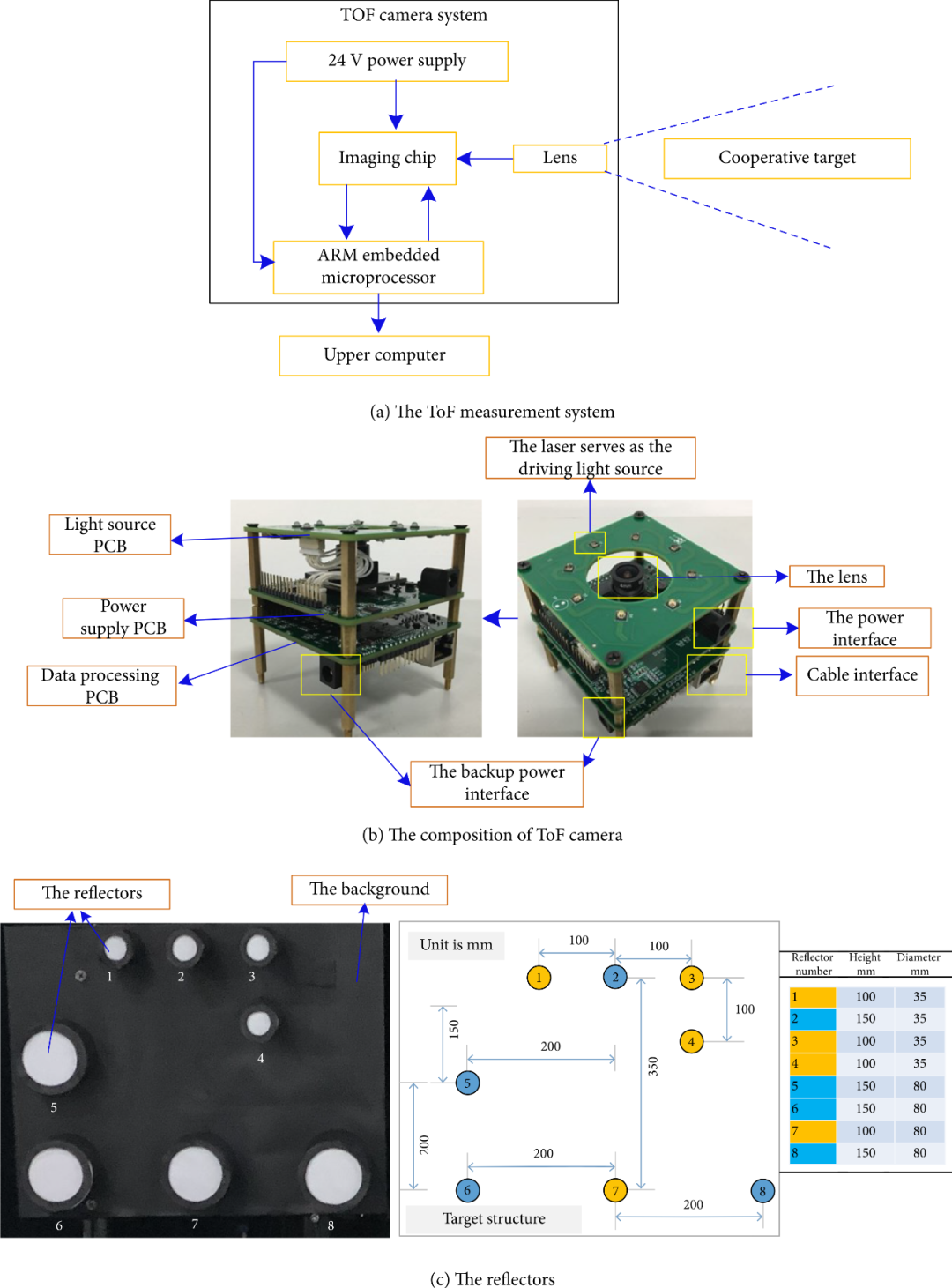

The hardware system
然后,作者详细论述了反射器特征提取方法,共包含四个步骤。合作目标上的圆形反射器标记由特殊的反射材料制成,因此其反射强度会高于图像背景。于是,第一步是图像预处理,即使用原始灰度阈值和滤波阈值对灰度图像进行两次分割,反射器标记所在的区域即可被定义为活跃像素集。第二步是在经过预处理的单个ToF图像中寻找反射器标记点集;第三步是确认检测到的反射器标记。虽然基于形态学的检测方法很简单,但存在检测缺失的风险。因此当检测到的标记数与设计值不匹配时,作者采用了椭圆检测方法进行核查和补充。椭圆检测方法也包含三个步骤:边缘检测、线段检测和椭圆检测。反射器特征提取的最后一步是计算反射器质心。
接着,作者论述了特征匹配方法。分别介绍了匹配集的定义,确定性退火算法的原理以及算法实现过程。同时,介绍了基于奇异值的位姿估计方法。最后,作者通过实验验证了所提出位姿确定系统在交会对接任务中的可行性。实验系统由三轴转台、ToF相机、目标和软件组成。首先,基于两组反射器标记验证了所提出目标检测方法的有效性。然后,使用两组距离设置测试了系统的稳定性。结果表明,针对俯仰角和偏航角高度耦合以及ToF和目标平面并行校准会影响测量结果这两个问题,改进的位姿计算算法能够消除耦合,同时确保结果的准确性。之后,通过将ToF测量值与平台测量值的偏差进行比对,验证了三轴方向测量结果的高精度。最后,作者指出了所提出方法在后续研究中的两个改进方向,第一,所设计ToF测量范围需要根据其他任务要求进行扩展;第二,所提出算法考虑的反射器结构相对简单,具有复杂结构和构型反射器的方案需要进一步研究。
+ + + + + + + + + + +
原文链接
https://spj.sciencemag.org/journals/space/2022/9763198/
