河北大学张宁团队EnSM：一种本征安全低浓度水合有机电解液用于稳定金属锌负极

能源学人

【研究背景】

金属锌负极资源丰富、廉价易得、理论容量高，在二次电池储能领域最近受到广泛关注。然而，其在传统水系电解液中可逆性低，存在枝晶生长、腐蚀、钝化等问题。水合有机电解液是一类新型的电解液体系，其由水合盐和有机溶剂组成，继承了水系电解液电导率高和有机电解液稳定性好的特点，有望应用于可充锌电池体系。然而，水合有机电解液处于发展初期，水合锌盐和有机溶剂的筛选以及其组成对电解液溶剂化结构、锌负极界面化学的影响有待深入研究。

【成果简介】

近日，河北大学张宁教授（通讯作者）课题组在Energy Storage Materials上发表题为“Zn metal anodes stabilized by an intrinsically safe, dilute, and hydrous organic electrolyte”的研究论文，第一作者为河北大学博士研究生马国强和狄胜利。该工作报道了一种新型本征安全、低浓度的水合有机电解液，其由1 m Zn(BF₄)₂·5.2H₂O和磷酸三甲酯（TMP）组成，缓解了金属锌负极枝晶生长、氢析出、腐蚀、钝化等问题，且可支持锌负极在高面容量下稳定工作，显著提升了锌电池的可逆性。结合实验表征和理论计算模拟，揭示了锌盐的种类、浓度、有机溶剂种类等对电解液溶剂化结构、界面化学、沉积/析出行为的影响。所优化的1 m Zn(BF₄)₂·5.2H₂O/TMP水合有机电解液电压窗口宽至3.0 V，离子电导率达8.67 mS cm^-1。在BF₄^-和TMP的共同参与下，形成了独特的H₂O-poor 的Zn²⁺溶剂化壳层结构，这有利于抑制H₂O分解并促进原位形成富含ZnF₂-Zn₃(PO₄)₂的有机无机杂化SEI膜。在该电解液中，Zn//Cu电池循环600次后显示出99.5%的平均库伦效率（1 mA cm^-1，1 mAh cm^-1），Zn//Zn电池在5 mA cm^-2下可稳定循环4200 h。此外，这种新型水合有机电解液可抑制钒氧化物正极的溶解，进而构筑了长寿命的Zn//V₂O₅·nH₂O全电池。这项工作为金属电池新型电解液设计提供了一定参考。

【图文导读】

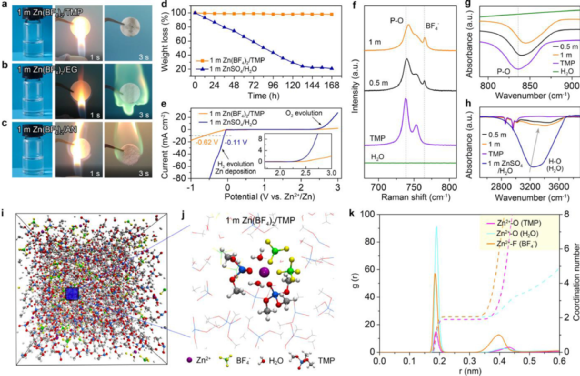

图1. 电解液表征。（a-c）将1 m Zn(BF₄)₂溶于（a）TMP、（b）EG和（c）AN溶剂中组成的不同电解液照片及对应的点火照片。（d）室温下的挥发性测试和（e）在1 mV s^-1下，1 m Zn(BF₄)₂/TMP和1 m ZnSO₄/H₂O电解液的电化学窗口。不同浓度的Zn(BF₄)₂/TMP电解液的（f）拉曼光谱和（g，h）红外光谱。（i）MD模拟的快照和（j）1 m Zn(BF₄)₂/TMP的典型Zn²⁺溶剂化结构。（k）1 m Zn(BF₄)₂/TMP中Zn²⁺-O（H₂O）、Zn²⁺-O（TMP）和Zn²⁺-F（BF₄^-）的RDF图及相应的配位数。

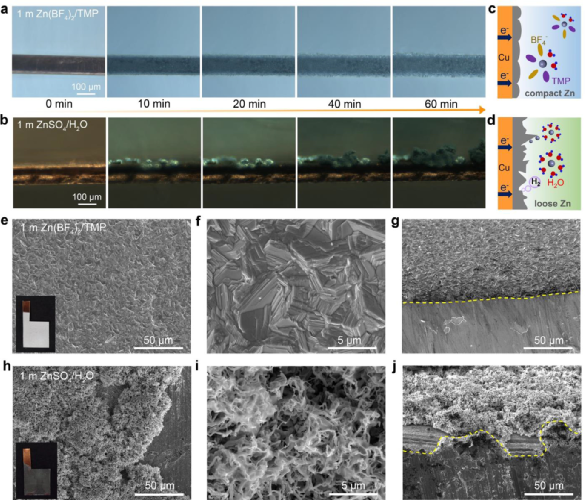

图2. 不同电解液中锌沉积行为和形貌的表征。（a）1 m Zn(BF₄)₂/TMP和（b）1 m ZnSO₄/H₂O在5mA cm⁻²下的原位光学锌沉积行为照片。（c）Zn(BF₄)₂/TMP和（d）ZnSO₄/H₂O中的Zn沉积示意图。（e-g）1 m Zn(BF₄)₂/TMP和（h-j）1 m ZnSO₄/H₂O中沉积锌（5 mAh cm^-2）的SEM图像和光学照片（插图）。

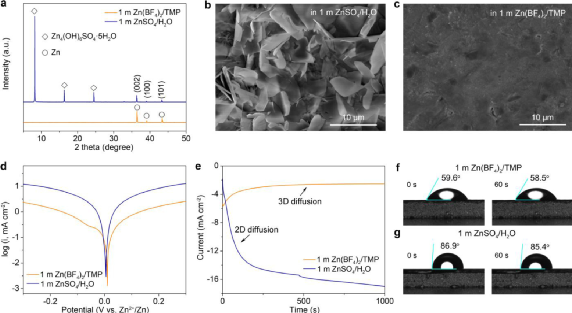

图3. 锌负极在电解液中的稳定性。（a）浸泡在不同电解液中Zn电极的XRD图谱。（b）浸泡在1 m ZnSO₄/H₂O和（c）1 m Zn(BF₄)₂/TMP中的Zn电极的SEM图片。（d）Tafel曲线和（e）不同电解液中锌电沉积的计时电流曲线。（f）1 m Zn(BF₄)₂/TMP和（g）1 m ZnSO₄/H₂O电解液在Zn电极上的接触角。

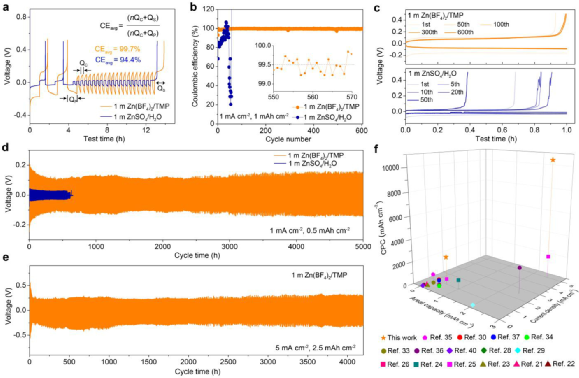

图4. 锌电极电化学性能测试。（a）Zn//Cu电池在不同电解液中的平均库伦效率测试。在1 mA cm^-2，1 mAh cm^-2条件下（b）Zn//Cu电池的循环稳定性和（c）对应的充放电曲线。Zn//Zn电池在不同电解液中在（d）1 mA cm⁻²，0.5 mAh cm⁻²和（e）5 mA cm⁻²，2.5 mAh cm⁻²条件下的长循环性能。（f）本工作与已报道的RZBs电解液进行比较。

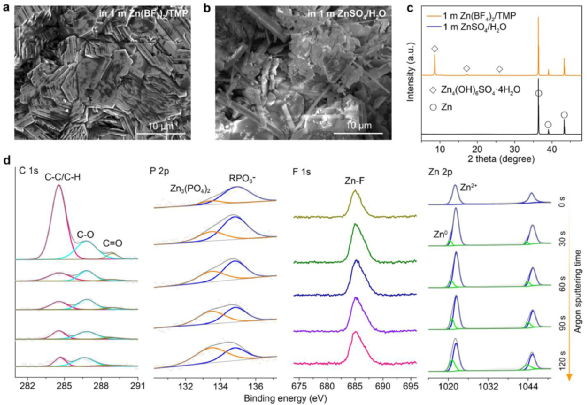

图5. 循环后锌负极形貌和界面表征。（a）1 m Zn(BF₄)₂/TMP和（b）1 m ZnSO₄/H₂O中循环后的Zn电极的SEM图像和（c）XRD图谱。（d）在1 m Zn(BF₄)₂/TMP中循环后Zn电极的C 1s、F 1s、P 2p和Zn 2p的XPS图谱。

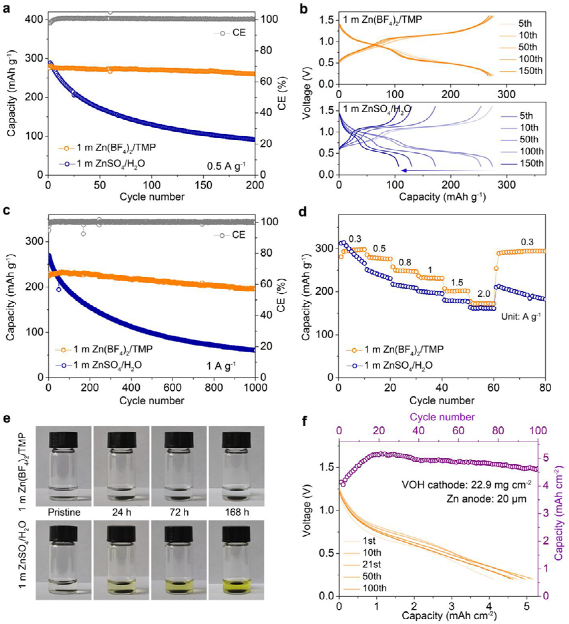

图6. 全电池电化学性能。（a）Zn//VOH电池在0.5 A g⁻¹下的循环性能及对应的（b）1 m Zn(BF₄)₂/TMP和1 m ZnSO₄/H₂O电解液的充放电曲线。（c）1 A g⁻¹下的长循环性能和（d）Zn//VOH电池的倍率性能。（e）VOH正极在1 m Zn(BF₄)₂/TMP和1 m ZnSO₄/H₂O中浸泡不同时间的光学图像。（f）大负载量下Zn//VOH的循环性能及其放电曲线。

Guoqiang Ma, Shengli Di, Yuanyuan Wang, Wentao Yuan, Xiuwen Ji, Kaiyue Qiu, Mengyu Liu, Xueyu Nie, Ning Zhang*, Zn metal anodes stabilized by an intrinsically safe, dilute, and hydrous organic electrolyte, Energy Storage Materials.

https://doi.org/10.1016/j.ensm.2022.10.043
