中科院物理所吴凡团队+字节跳动公司：新型硫砷酸盐超快离子导体，助力宽温区、长寿命、高负载硫化物全固态电池

能源学人

【工作介绍】

中科院物理所吴凡团队与北京字节跳动公司合作，提出一种新型超快锂离子导体Li_6.8Si_0.8As_0.2S₅I（LASI-80Si，

）与商业化的FeS₂正极组合的全固态电池构型，除了完全消除FeS₂的穿梭效应和抑制其体积变化之外，由于LASI-80Si相对较低的活化能（0.2eV）和优异的FeS₂/LASI-80Si界面稳定性，使用LASI-80Si的FeS₂全固态电池相比FeS₂液态锂离子电池具有更宽的工作温度范围（-60℃~60℃），首次实现了能够承受极低探测温度（-60℃）的全固电池。此外，还研究了Li₂S和LiI功能相提供额外容量，以及显著增强的锂离子扩散系数/赝电容贡献和电极反应动力学。LASI-80Si电解质具有的独特性质最终保证了FeS₂ 全固态电池的长循环寿命（在0.1C下244次循环，在1C下600次循环）、优异的倍率性能（20C）、高面负载（13.37 mg cm^-2）和高面容量（9.05 mAh cm^-2）。这些结果表明，LASI-80Si 固态电解质和FeS₂正极组合在宽温域和大容量全固态电池的实际应用中具有巨大潜力。该成果以“Wide-temperature, Long-cycling, and High-loading Pyrite All-solid-state Batteries Enabled by Argyrodite Thioarsenate Superionic Conductor”为题发表在国际知名期刊Advanced Functional Materials (IF=19.924), https://doi.org/ 10.1002/adfm.202211211，第一作者为中国科学院物理研究所博士生卢普顺。

【核心内容】

1. 超离子导体LASI-80Si与黄铁矿FeS₂正极组合的全固态电池的优点

传统氧化物正极材料的容量有限，且过度依赖昂贵的过渡金属元素（如Co和Ni），这使得黄铁矿FeS₂成为一种有吸引力的正极。因为黄铁矿FeS₂是一种天然丰富的矿物和四电子转移体系，因此成本极低，且比容量翻了四倍（894 mAh g^-1）。然而，以下六个关键问题（图1）导致FeS₂的可逆转化化学性能较差，从而阻碍了FeS2二次锂离子电池的应用。(1)锂化/脱锂过程中的大体积变化（约160%）会导致活性颗粒的粉碎、电接触损失以及新暴露的表面与有机液体电解质（OLEs）之间的副反应加剧，从而导致容量快速衰减。（2）由于能量上有利的固-液-固转变，单质硫（即S₈）更倾向于转化为多硫化物Li₂S_n（n=4~8），其可溶解于OLEs，甚至与导电网络分离，导致电活性物质的损失。（3）穿梭效应导致锂阳极腐蚀、自放电和低库仑效率。具体而言，在正极侧溶解的高阶多硫化物Li₂S_n扩散到阳极侧并与锂金属反应，随后生成的低阶多硫化物Li₂S_n-x（x=1~4）返回正极侧，并在充电过程中重新转变为高阶多硫化物Li₂S_n。此外，不溶性产物Li₂S₂和Li₂S转化为“死硫”，并在阳极侧持续堆积，降低了库仑效率，并使反应动力学恶化。（4）完全还原的产物Fe⁰纳米颗粒的团聚进一步降低了活性材料的利用率。在没有团聚的情况下，具有大表面积和高反应性的Fe⁰纳米颗粒均匀分布，并在绝缘Li₂S基质中提供电子传输路径，从而促进Li₂S/S转化。（5）FeS₂ LIBs的工作温度范围很窄。即使在中等温度（例如60℃）下，OLE与高活性Fe⁰纳米颗粒或由大体积变化产生的新暴露表面之间的副反应也会变得更加强烈，导致容量衰减更快。（6）尽管锂阳极可以在放电期间提供过量的Li⁺，但由于在无锂正极处不存在额外的Li⁺补充，因此在充电期间由于Li⁺的消耗和捕获以及缓慢的反应动力学引起的容量退化仍然是不可避免的。

幸运的是，通过采用全固态电池配置，特别是LASI-80Si硫化物固态电解质，可以全面解决或减轻这些挑战。（1）当施加恒定的堆叠压力以保持全固态电池中良好的“固-固”接触时，可以抑制体积变化。此外，在某种程度上，应变/应力也可由延性硫化物固态电解质调节。（2）由于一步Li₂S/S固-固转化，对应于单电压平台，避免了多硫化物的形成和溶解。（3）避免了穿梭效应，由于没有多硫化物产生，所以不存在多硫化物的溶解/扩散。（4）基于全固态电池结构，Fe⁰纳米颗粒被很好地限制并分布在固体基质中。（5）由于LASI-80Si硫化物固态电解质具有优异的热稳定性和较低的活化能，FeS₂ 全固态电池具有较宽的工作温度范围。（6）利用新型独特的LASI-80Si硫化物固态电解质，功能相Li₂S和LiI可以提供额外的容量，这些功能相是在材料合成（图S3）和电池循环过程中由LASI-80Si的轻微分解产生的。这些作为Li⁺补充的功能相可以在一定程度上补偿电极中捕获的Li⁺和固态电解质I中消耗的Li⁺，从而延长循环寿命。此外，使用LiI作为界面Li离子传导桥，可以促进从绝缘活性物质（例如Li₂S和S）到快离子导体LASI-80Si的Li离子传导。因此，FeS₂与LASI-80Si在全固态电池中的结合是有前景的。

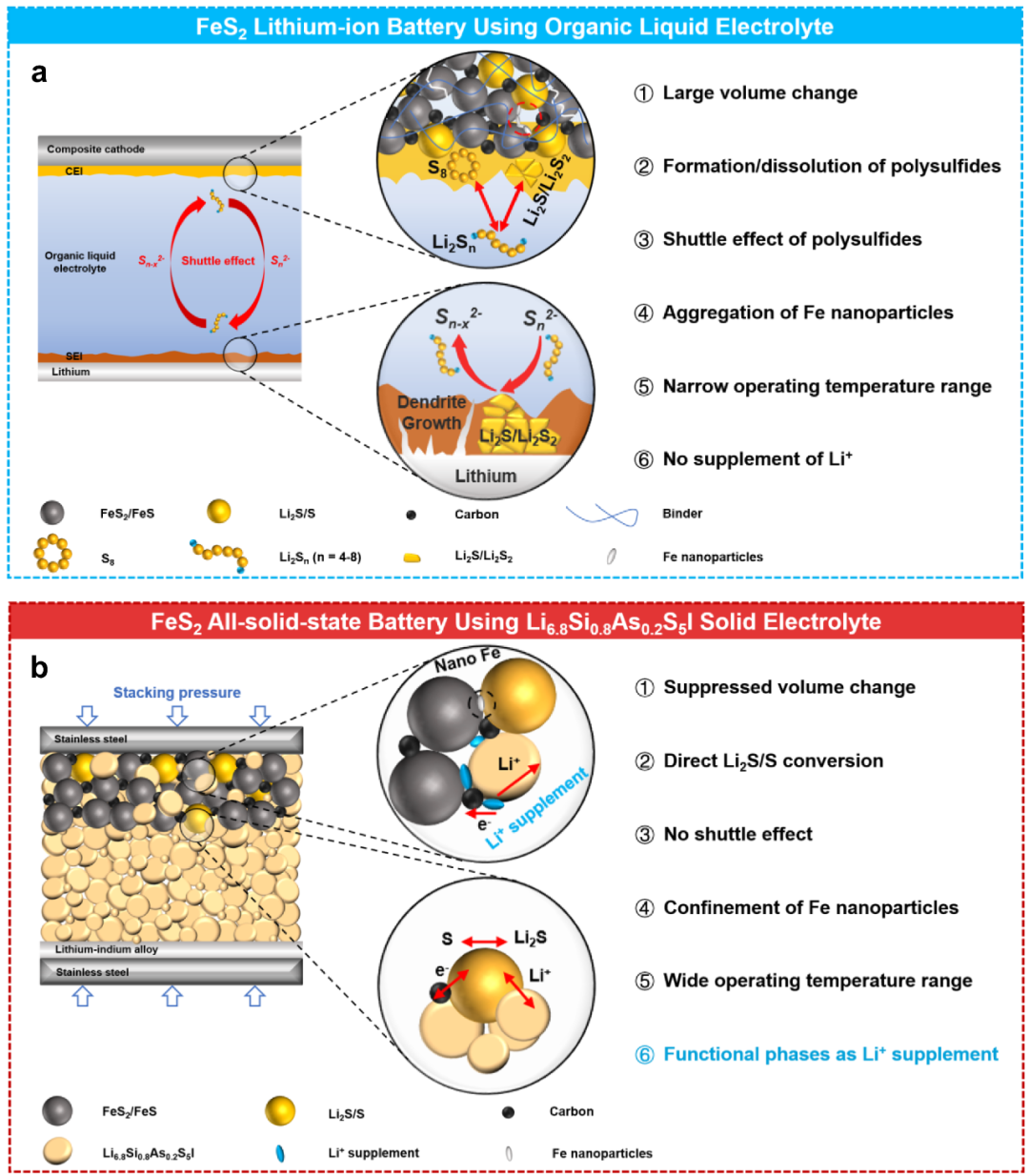

图1 | 超离子导体LASI-80Si与黄铁矿FeS₂正极组合的全固态电池的优点。(a)使用有机液体电解液的传统FeS₂锂离子电池存在6个关键问题，导致其电化学性能极差。(b)采用LASI-80Si硫化物固态电解质的FeS₂全固态电池有效克服了传统FeS₂锂离子电池所面临的挑战，具有优异的电化学性能。

2. 界面稳定性的理论评价

界面稳定性或界面形成/演变将显著影响全固态电池的界面阻抗和整体性能。界面稳定性问题涉及固态电解质的电化学分解（还原和氧化）、固态电解质和电极之间的化学反应以及固态电解质-电极界面处的电化学反应。然而，许多研究集中在氧化物正极和硫化物固态电解质的界面稳定性上，金属硫化物正极和硫化物固态电解质的界面稳定性研究较少。基于第一性原理计算，本工作专门研究了硫化物固态电解质（即Li₆PS₅Cl（LPSC）、Li_9.5Si_1.5P_1.5S₁₁Cl（LSPSC）、Li_6.75Si_0.75As_0.25S₅I（LASI-75Si））和FeS₂正极之间的界面稳定性。应当注意，计算所采用的超晶胞构型（Li_9.5Si_1.5P_1.5S₁₁Cl和Li_6.75Si_0.75As_0.25S₅I）和实验对象（即，Li_9.54Si_1.74P_1.44S_11.7Cl_0.3和Li_6.8Si_0.8As_0.2S₅I）之间进行了一些近似，以简化计算过程而不牺牲精度。首先，获得了锂化和脱锂后LPSC、LSPSC和LASI-80Si硫化物固态电解质的电压分布和相平衡，如图2a-c所示。显然，它们的电化学稳定性窗口（ESW）是相似的。特别地，与其他两种固态电解质相比，LASI-75Si倾向于在相对较低的电势（2.09V vs.Li+/Li）下被氧化。与我们最近工作中的CV结果一致，这三种固态电解质的氧化稳定性遵循LSPSC>LPSC>LASI-75Si的顺序。尽管LSPSC具有较好的氧化稳定性，但LSPSC在较高的电位（1.83V vs.Li⁺/Li）下开始还原，表明还原稳定性较差。相比之下，LASI-75Si具有与LPSC相似的还原稳定性。尽管硫化物固态电解质的稳定性窗口在热力学上很窄，但有利的分解产物可以在动力学上扩展其ESW。基于0 V下LPSC的相平衡，Li₃P、Li₂S和LiCl的电子绝缘降解产物有利于在LPSC和Li金属之间形成钝化层，并防止连续反应。然而，LASI-75Si和LSPSC可能生成的混合导电界面相Li₂₁Si₅合金可能导致连续反应并显著增加界面电阻，表明它们与Li金属负极不兼容。随后，在没有施加任何电压的情况下，研究了三种硫化物固态电解质与FeS₂正极及其转化中间体（即FeS、Li₂FeS₂、Li_1.5FeS₂和Fe⁰）之间的化学稳定性。这里，FeS₂正极的转化中间体由于其有争议的反应机制而被尽可能全面地涵盖了。尽管FeS₂正极与硫化物固态电解质在热力学上是稳定的，但其转化中间体，特别是Fe⁰，很容易与硫化物固态电解质反应。因此，在没有进一步热力学分析的情况下，不应想当然地认为硫化物固态电解质与金属硫化物正极兼容。值得注意的是，由于纳米颗粒形式的高反应性，Fe⁰经常被批评与OLEs反应。在全固态电池构型中，Fe⁰也倾向于与硫化物固态电解质发生副反应，因为在所有转化中间体中，其互反应能最负。有趣的是，LASI-75Si与Fe⁰的互反应能低至每原子-0.06eV，比LPSC和LSPSC与Fe⁰低两倍，表明LASI-75Si/Fe⁰界面具有优异的化学稳定性。相平衡图表明，Fe⁰倾向于与硫化物固态电解质中的中心阳离子（如P⁵⁺、Si⁴⁺和As⁵⁺）化学结合，形成Fe₂P、FeSi/Fe₃Si和FeAs₂。FeS₂的其他转化中间体与硫化物固态电解质的化学稳定性似乎更高，因为它们的互反应能较小。特别地，LASI-75Si甚至与这些转化中间体不发生反应，如图2f中互反应能等于零的重叠线所示。

图2 | 界面稳定性的理论评估。a-c，(a) Li₆PS₅Cl，(b) Li_9.5Si_1.5P_1.5S₁₁Cl和 (c) Li_6.75Si_0.75As_0.25S₅I硫化物SE的电压分布和相平衡图。d-f，(d) Li₆PS₅Cl-FeS₂，(e) Li_9.5Si_1.5P_1.5S₁₁Cl-FeS₂和 (f) Li_6.75Si_0.75As_0.25S₅I-FeS₂的互反应能。g-i，(g) Li₆PS₅Cl-FeS₂，(h) Li_9.5Si_1.5P_1.5S₁₁Cl-FeS₂和 (i) L_i6.75Si_0.75As_0.25S₅I-FeS₂界面在施加电势下的互反应能（实线）和总反应能（虚线）。j, 各种选定阴极/SE组合在各自的平均电压下的反应能。

3. FeS₂复合正极反应动力学

考虑到反应动力学对实际反应过程的显著影响，首先研究了不同温度（0、30和60℃）下的充放电曲线和比容量变化。如图3a-c所示，0℃下使用LPSC和LSPSC的全固态电池的初始容量分别达到651.1和631.4 mAh g^-1时，使用LASI-80Si的全固态电池的容量仍大于700 mAh g^-1。值得注意的是，由于低温（0℃）下极化增加和缓慢的反应动力学，LPSC 全固态电池的第一充电电压平台在20次循环后消失。相比之下，LSPSC和LASI-80Si对应物的第一充电电压平台即使在50次循环后也保持良好。与其他两种固态电解质相比，较低的活化能（0.2eV）使得LASI-80Si在低温下具有较高的离子电导率，从而促进了低温下的电极反应动力学。随着温度的升高，FeS₂正极、Li-In阳极的Li离子扩散率和硫化物固态电解质的离子电导率都可以提高，从而改善反应动力学。在30℃下，具有LPSC、LSPSC和LASI-80Si的全固态电池的初始容量可以分别达到784.2、780和835.2 mAh g^-1（图3d-f）。由于60℃下反应动力学的改善，它们的初始容量分别进一步提高到816.3、820.3和912.7 mAh g^-1（图3g-i），这与FeS₂的理论容量（894 mAh g^-2）相当。有趣的是，这三种固态电解质的后续行为截然不同。LPSC 全固态电池的容量随着循环次数的增加逐渐增加，并接近理论容量（图S6a）。对于LSPSC 全固态电池，其容量从820.3急剧增加到891.2和936.4 mAh g-1，最终超过了理论容量。除了可能导致初始容量增长的未完成活化过程外，LSPSC在60℃的分解也可能带来额外的容量。相比之下，尽管LASI-80Si的初始容量也超过了理论容量，但随着循环次数的增加，后续容量保持稳定（图S6c）。可以得出结论，通过LASI-80Si在初始阶段的轻微分解，已经建立了由Li₂S和LiI组成的钝化界面层。基于XPS光谱和EDS映射结果，可以分别确定界面处Li₂S和LiI的存在。由于功能相Li₂S和LiI带来的额外容量，在不同温度下，使用LASI-80Si（即0、30和60℃）的FeS₂ 全固态电池的初始库仑效率都高于LPSC。

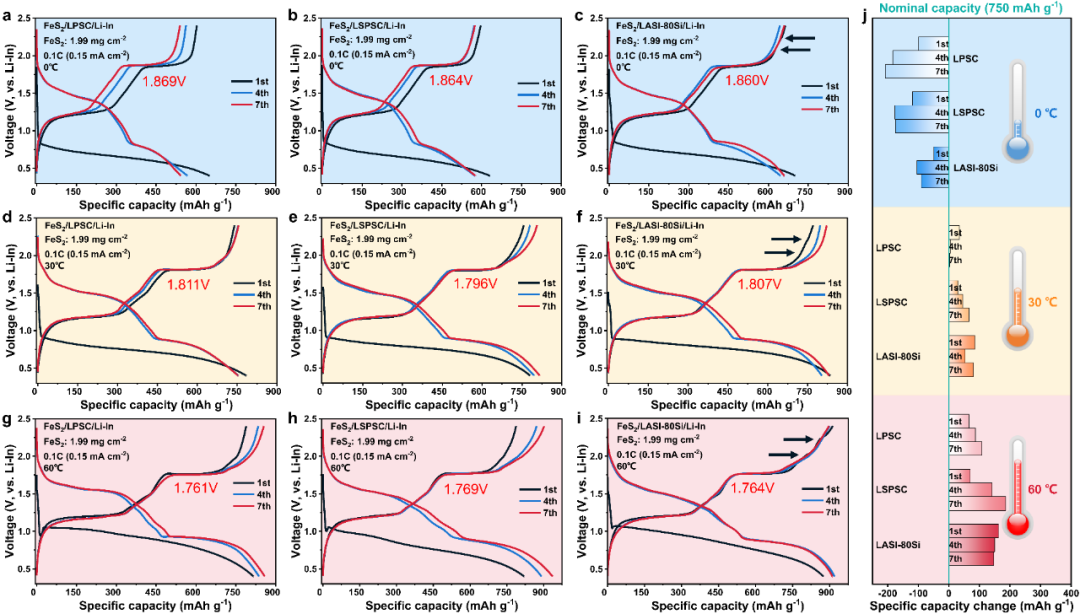

图3 | 不同温度下的反应动力学。a-c，0℃下使用（a）LPSC、（b）LSPSC和（c）LASI-80Si的FeS₂|SE|Li-In ASSB的放电电荷分布。d-f，在30℃下使用（d）LPSC、（e）LSPSC和（f）LASI-80Si的FeS₂|SE|Li-In ASSB的放电电荷分布。g-i，使用（g）LPSC、（h）LSPSC和（i）LASI-80Si固态电解质的FeS₂|SE|Li-In 全固态电池在60℃下的充放电曲线。(j) 这三种硫化物固态电解质在第1、第4、第7次循环和不同温度（0、30、60℃）下，经标称容量750 mAh g^-1归一化之后的比容量。

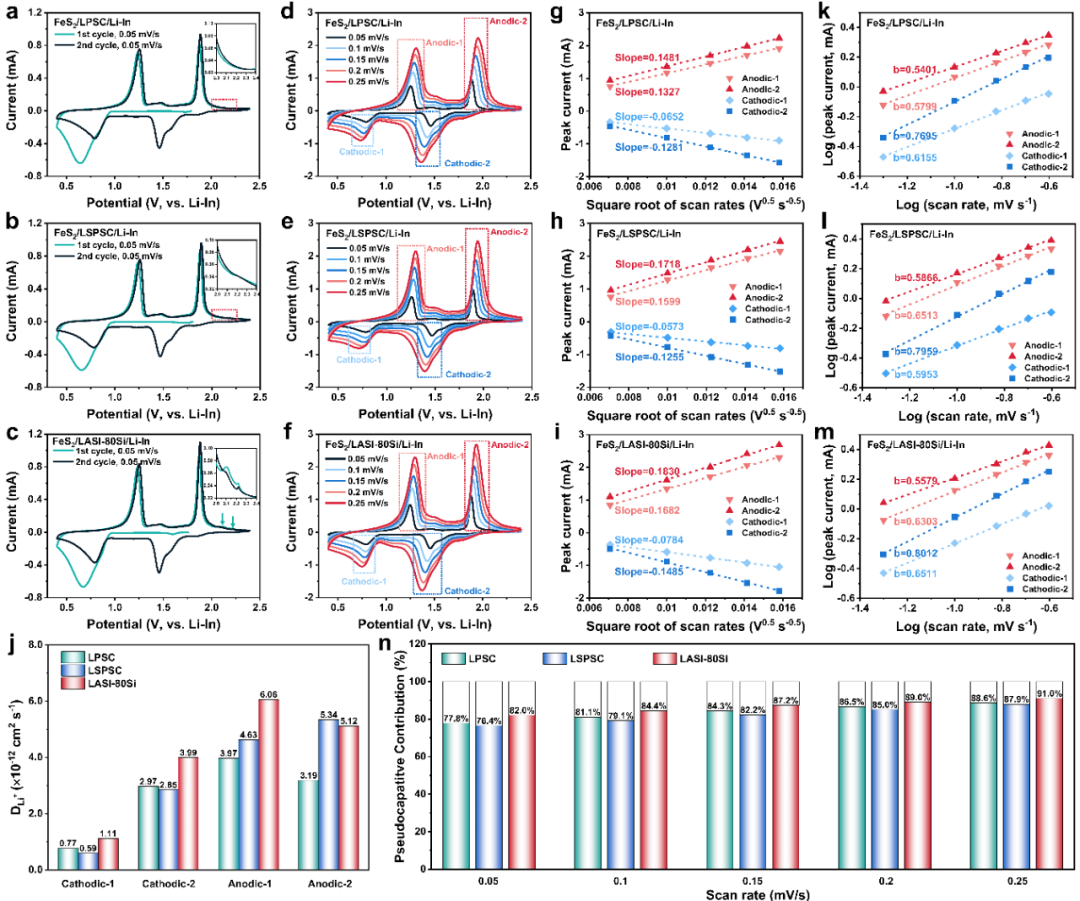

图4 | FeS₂复合正极反应动力学。a-c，分别使用(a) LPSC，(b) LSPSC和(c) LASI-80Si的FeS₂ | SE | Li-In全固态电池在0.05 mV/s恒定扫速下的前两个周期的CV曲线。分别使用(d) LPSC、(e) LSPSC和(f) LASI-80Si 的FeS₂ | SE | Li-In全固态电池在0.05 mV/s至0.25 mV/s不同扫描速率下的CV曲线。分别使用(g) LPSC，(h) LSPSC和(i) LASI-80Si用于FeS₂ | SE | Li-In 全固态电池的阳极氧化过程（(Anodic-1:

and Anodic-2:

)）和阴极还原过程（Cathodic-1:

and Cathodic-2:

）的峰值电流与扫描速率平方根的关系。j，分别使用LPSC(青色)、LSPSC(蓝色)和LASI-80Si(红色)的FeS₂ | SE | Li-In 全固态电池在阳极氧化过程和阴极还原过程中的锂离子扩散系数。分别使用(k) LPSC， (l) LSPSC和(m) LASI-80Si的FeS₂| SE | Li-In 全固态电池的log(

)-log(

)关系。n，分别使用LPSC(青色)、LSPSC(蓝色)和LASI-80Si(红色) 的FeS₂ | SE | Li-In全固态电池在不同扫描速率下的赝电容贡献。彩色填充列中的剩余空白表示扩散控制的贡献。

4. FeS₂全固态电池的电化学性能

此外，专门研究了FeS₂全固态电池的低温性能。使用LPSC、LSPSC和LASI-80Si硫化物固态电解质的FeS₂ 全固态电池首先在30℃下循环三次，以完成活化过程并确保容量正常。随着温度下降，两个典型的电压平台逐渐升高，并最终在-60℃时消失（图8a）。虽然LSPSC（点线）和LASI-80Si（实线）全固态电池可以承受-60℃的温度，但LPSC 全固态电池（虚线）承受巨大的极化，并立即达到截止电压，因此无法提供容量。如图8b所示，比容量随着温度的降低迅速衰减，并且这三个全固态电池之间的容量差距也逐渐扩大。具体而言，虽然LPSC和LSPSC 全固态电池在-60℃下仅分别提供0.3和154 mAh/g的低容量，但LASI-80Si的容量可达到226.8 mAh/g。为了从所有动力学过程中识别受到外部低温阻碍的速率限制过程，收集并分析了FeS₂|SE|Li-In 全固态电池的全荷电状态的电化学阻抗谱（EIS，图8c-e）。值得注意的是，在较高的温度下（例如，图8d中的LSPSC为30和0℃），EIS曲线没有观察到半圆。当温度进一步下降到-20℃或-40℃时，出现中高频半圆。考虑到阻抗谱的异常形状和拟合过程中的复杂情况，采用了半定量方法，即迟豫时间分布（DRT），来揭示阻抗随温度的变化。由于不同的动力学过程对应于不同的时间常数，如图8f-h所示，可以在时间尺度上识别出六个主要过程/峰值（D1-D6）。高于10^-6s的D1峰对应于硫化物固态电解质的晶界阻抗。值得注意的是，当温度从-20℃/-40℃降至-60℃时，由于响应频率降低，晶界（D1峰）从约10^-7s逐渐向右移动至约10^-6s。在30℃和0℃时，晶界响应信号在超高频范围内被噪声或电感信号淹没。与电极颗粒和集流体之间的接触电阻相对应的10^-5s的D2峰值也遭受轻微的频率偏移。固态电解质I或CEI层中的锂传输可归因于10^-4~10^-2s（D3峰）附近的响应。与固态电解质I/阳极和CEI/正极界面处的电荷转移相关的D4和D5峰值在10^-2至10⁰s左右仅经历增强而没有明显的频移。D6峰具有最大的时间常数（10⁰～10¹s），这归因于电极中的固态扩散。正如预期的那样，所有动力学过程对应的阻抗随着温度的下降而迅速增加。在较高的温度下，固态扩散（D6）和电荷转移电阻（D4和D5）对使用三种不同硫化物固态电解质的全固态电池的电化学性能起主要作用。然而，在极低温度（-60℃）下，固态电解质颗粒（D1）之间的锂离子传导成为速率限制过程。得益于FeS₂/固态电解质界面的高稳定性，尽管固态电解质I或CEI（D3）体相阻抗和电极颗粒与集流体（D2）之间的界面阻抗随着温度的降低而不断增长，但这两部分阻抗并不具有竞争力。需要提醒的是，电解质的更换不仅会导致离子电导率以及相应的活化能的变化, 而且会引起固态电解质I/CEI组分和电极表面的相关电荷转移动力学的改变。使用具有快速和温度不敏感的离子传导能力的LASI-80Si代替典型的硫化物固态电解质（即LPSC和LSPSC）之后，不仅有效地抑制了固态电解质晶界阻抗/欧姆阻抗的增加，而且还抑制了SEI/CEI体相阻抗或电荷转移阻抗的上升。一方面，由于FeS₂正极的转化反应机制，大部分容量来自表面而不是体相，从而使FeS₂全固态电池能够在零下温度下工作。另一方面，将FeS₂正极与独特的LASI-80Si硫化物固态电解质组合的全固态电池构型进一步提高了在-60℃温度下的性能。

图6 | 倍率性能。a，含LPSC、LSPSC和LASI-80Si硫化物SEs的FeS₂ | SE | Li-In 全固态电池在不同倍率(0.1、0.2、0.5、0.8和1C)下的放电容量。b, LASI-80Si在不同倍率(0.1,0.2,0.5,0.8和1C)下全固态电池的充放电曲线。c, FeS₂ | LASI-80Si | Li-In 全固态电池在不同倍率(0.1,0.2,0.5,1,2和4C)下的放电容量随循环数的函数。d, LASI-80Si在不同倍率(0.1, 0.2, 0.5, 1, 2和4C)下全固态电池的充放电曲线。e, FeS₂ | LASI-80Si | Li-In 全固态电池在不同倍率(0.1,0.2,0.5,1,2,5,10和20C)下的放电容量随循环数的函数。f, LASI-80Si在不同电流倍率(0.1、0.2、0.5、1、2、5、10和20C)下全固态电池的充放电曲线。g，纳米或微米尺寸FeS₂或微米尺寸FeS₂@C复合材料的液态或固态电池与本文报道的FeS₂ | LASI-80Si | Li-In 全固态电池的上限倍率和电流密度的比较。

图8 | 低温性能。(a) FeS₂|SE|Li-In 全固态电池在不同温度（30、0、-20、-40、-60℃）下第二次循环的充放电曲线。(b) FeS₂|SE|Li-In 全固态电池在不同温度（30、0、-20、-40、-60℃）下的充放电容量。c-e，分别使用 (c) LPSC、(d) LSPSC和 (e) LASI-80Si硫化物固态电解质在FeS₂|SE|Li In 全固态电池的满充电状态下记录的阻抗谱。f-h，分别使用 (f) LPSC、(g) LSPSC和 (h) LASI-80Si硫化物固态电解质的FeS₂|SE|Li-In 全固态电池的DRT谱。

【结论】

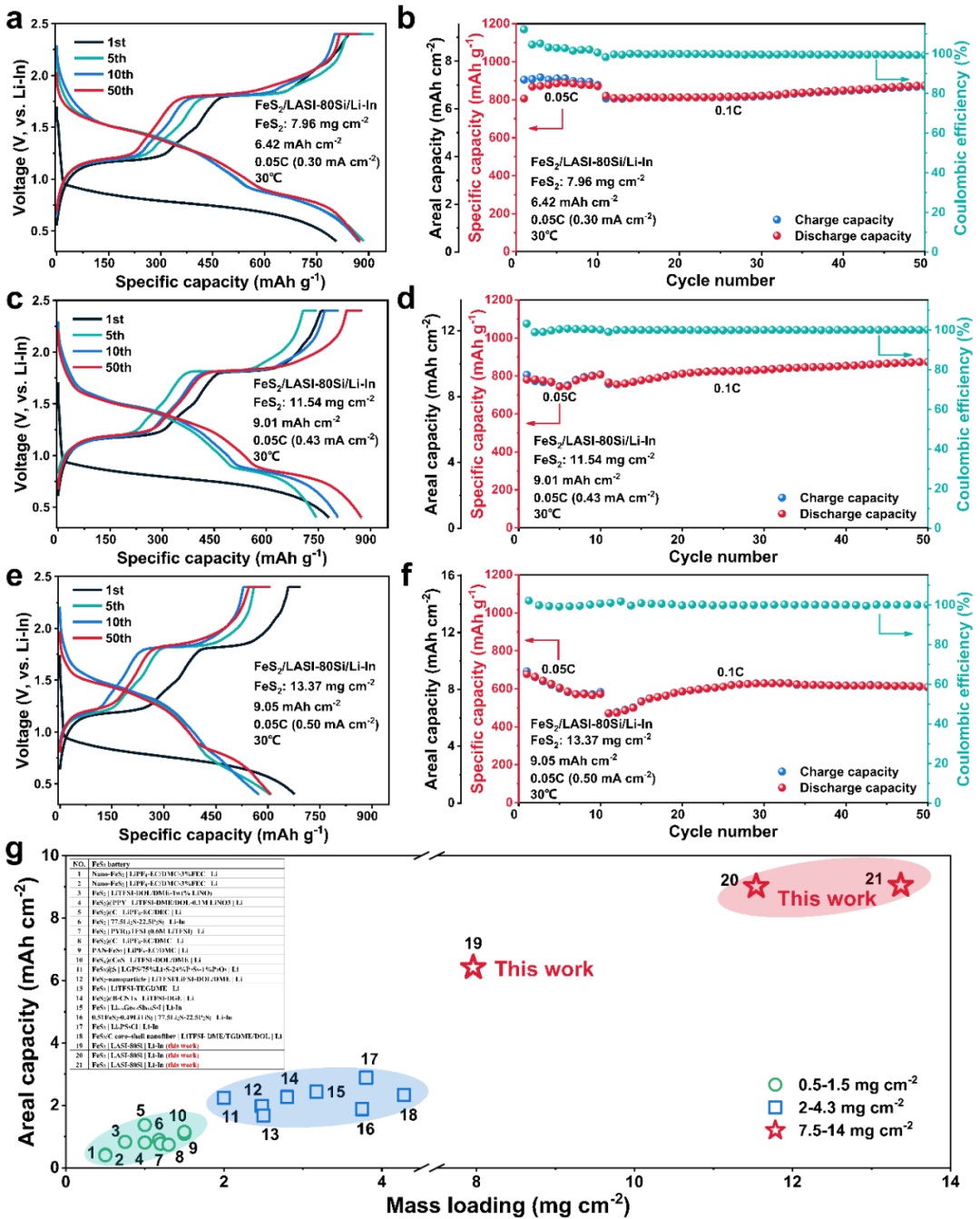

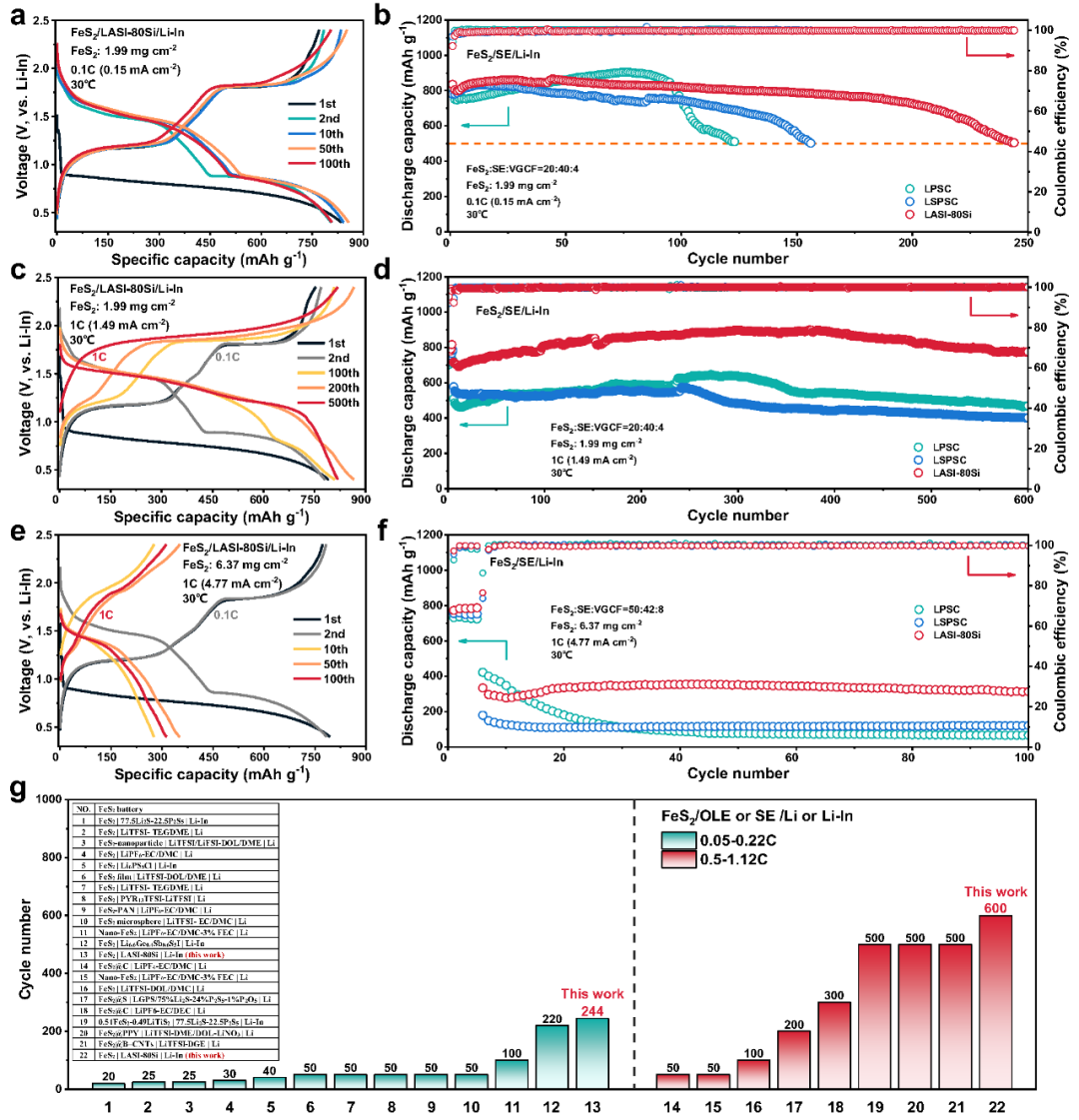

为了克服FeS₂锂离子电池遇到的关键问题并实现高能量密度FeS₂二次电池，提出了一种将商用FeS₂与新型超离子导体Li_6.8Si_0.8As_0.2S₅I（LASI-80Si，10.4 mS cm-1）组合的全固态电池构型。这种构型有效地抑制了体积变化，避免了多硫化物的形成和溶解，完全消除了多硫化物穿梭效应，限制了Fe⁰纳米颗粒的团聚，拓宽了工作温度范围（-60～60℃），并补偿了锂离子消耗。具体而言，由于LASI-80Si的活化能（0.2eV）相对较低，且FeS₂/LASI-80Si界面稳定性优异，因此可实现-60～60℃的宽工作温度范围。此外，LASI-80Si 固态电解质具有的独特性质，包括功能相Li₂S/LiI的锂离子补充效应、显著增强的锂离子扩散系数以及得益于LASI-80Si的超离子导电性和显著的电极/电解质界面Li离子传导的赝电容贡献。最终，将LASI-80Si 固态电解质与FeS₂正极组合的全固态电池提供了长的循环寿命（在0.1C下244次循环，在1C下600次循环）、优异的倍率性能（20C）、高的面负载（13.37 mg cm^-2）和面容量（9.05 mAh cm^-2）。这些令人鼓舞的结果表明，LASI-80Si 固态电解质与FeS₂正极配对在宽温度和大容量全固态电池的实际应用中具有巨大的潜力。

团队近期论文（2021-2022）：

1.Solid state ionics - selected topics and new directions. F. Wu, L. Liu, S. Wang, J. Xu, P. Lu, W. Yan, J. Peng, D. Wu, H. Li* Progress in Materials Science (IF=40), 2022, 126,100921.

2.Progress in Solvent-Free Dry-Film Technology for Batteries and Supercapacitors. Y. Li, Y. Wu, Z. Wang, J. Xu, T. Ma, L. Chen, H. Li*, F. Wu*. Materials Today (IF=31.041), 2022, 55,92-109.

3.Long-Life Lithium-Metal All-Solid-State Batteries and Stable Li Plating Enabled by In-situ Formation of Li₃PS₄ in SEI Layer. J. Xu, J. Li, Y. Li, M. Yang, L. Chen, H. Li, F. Wu*. Advanced Materials (IF=32.086), 2022, 2203281.

4.Long-life Sulfide All-solid-state Battery Enabled by Substrate-Modulated Dry-Process Binder. Y. Li, Y. Wu, T. Ma, Z. Wang, Q. Gao, J. Xu, L. Chen, H. Li, F. Wu*. Advanced Energy Materials (IF=29.698), 2022, 01732.

5.Air Stability of Sulfide Solid-state Batteries and Electrolytes. P. Lu#, D. Wu#, L. Chen, H. Li*, F. Wu*. Electrochemical Energy Reviews (IF=30.01), 2022, 5:3.

6.Improving Thermal Stability of Sulfide Solid Electrolytes: An Intrinsic Theoretical Paradigm. S. Wang, Y. Wu, H. Li, L. Chen, F. Wu*. Infomat (IF=25.405) 2022, 212316.

7.High-Safety, Wide-Temperature-Range, Low-External-Pressure and Dendrite-Free Lithium Battery with Sulfide Solid Electrolyte. J. Peng, D. Wu, P. Lu, Z. Wang, Y. Du, Y. Wu, Y. Wu, W. Yan, J. Wang, H. Li, L. Chen & F. Wu*. Energy Storage Materials (IF=20.831) 2023, 54: 430-439.

8.Wide-temperature, Long-cycling, and High-loading Pyrite All-solid-state Batteries Enabled by Argyrodite Thioarsenate Superionic Conductor. P. Lu, Y. Xia, G. Sun, S. Shi, Z. Sha, L. Chen, H. Li, F. Wu*. Advanced Functional Materials(IF=19.924), 2022, in press.

9.Thermal Stability between Sulfide Solid Electrolytes and Oxide Cathode. S. Wang, Y. Wu, T. Ma, L. Chen, H. Li,F. Wu*. ACS Nano(IF=18.9), 2022, in press.

10.Interfacial and Cycle Stability of Sulfide All-Solid-State Batteries with Ni-Rich Layered Oxide Cathodes. J. Wang, Z. Zhang, J. Han, X. Wang, L. Chen, H. Li, F. Wu*. Nano Energy (IF=17.881), 2022, 107528.

11.Doping Strategy and Mechanism for Oxide and Sulfide Solid Electrolytes with High Ionic Conductivity. Y. Wang, Y. Wu, Z. Wang, L. Chen, H. Li*, F. Wu*. Journal of Materials Chemistry A (IF=12.732) 2022, 10, 4517 - 4532.

12.Recent Progress of Solid-Sstate Lithium Batteries in China. D. Wu, L. Chen, H. Li, F. Wu*. Applied Physics Letters, 2022,121, 120502.

13.Air/water Stability Problems and Solutions for Lithium Batteries. M. Yang, L. Chen, H. Li*, F. Wu*. Energy Materials Advances, 2022, 9842651.

14.Stable Ni-rich layered oxide cathode for sulfide all-solid-state lithium battery. Y. Wang, Z. Wang, D. Wu, Q. Niu, P. Lu, T. Ma, Y. Su, L. Chen, H. Li, F. Wu*. eScience, 2022, 2, 537-545.

15.Progress in Lithium Thioborate Superionic Conductors. X. Zhu, Z. Zhang, L. Chen, H. Li. F. Wu*. Journal of Materials Research (invited paper), 2022, in press.

16.Liquid-phase Synthesis of Li₂S and Li₃PS₄ with Lithium-based Organic Solutions. J. Xu, Q. Wang, W. Yan, L. Chen, H. Li. F. Wu*. Chinese Physics B, 2022, 31,098203.

17.Superior all-solid-state batteries enabled by gas-phase synthesized sulfide electrolyte with ultra-high moisture stability and ionic conductivity. P. Lu, L. Liu, S. Wang, J. Xu, J. Peng, W. Yan, Q. Wang, H. Li, L. Chen, F. Wu*. Advanced Materials (IF=30.849), 2021, 2100921.

18.Water-Stable Sulfide Solid Electrolyte Membranes Directly Applicable in All-Solid-State Batteries Enabled by Superhydrophobic Li+-conducting Protection Layer, J. Xu, Y. Li, P. Lu, W. Yan, H. Li, L. Chen, F. Wu*. Advanced Energy Materials (IF=29.368), 2021, 2102348.

19.5V-Class Sulfurized Spinel Cathode Stable in Sulfide All-Solid-State Batteries. Y. Wang, Y. Lv, Y. Su, L. Chen, H. Li, F. Wu*. Nano Energy (IF=17.881), 2021, 90,106589.

20.High Current Density and Long Cycle Life Enabled by Sulfide Solid Electrolyte and Dendrite-Free Liquid Lithium Anode. J. Peng, D. Wu, F. Song, S. Wang, Q. Niu, J. Xu, P. Lu, H. Li, L. Chen, F. Wu*. Advanced Functional Materials (IF=18.808), 2021, 2105776.

21.Progress in Thermal Stability of All-Solid-State-Li-Ion-Batteries. Y. Wu#, S. Wang#, H. Li, L. Chen, F. Wu*. Infomat(IF=25.405), 2021, 1-27 (Cover Image) .

22.W. Yan, F. Wu*, H. Li, L. Chen.Application of Si-based Anodes In Sulfide Solid-State Batteries. Energy Storage Science and Technology, 2021, 10(3): 821-835.

作者及团队介绍：

第一作者：卢普顺，男，本科毕业于厦门大学，目前中科院物理所博士三年级在读。研究方向为硫化物固态电解质的空气稳定性、硫化物固态电解质材料的设计合成、硫化物全固态电池的高低温性能。

合作作者：李泓：中科院物理所博士生导师。北京凝聚态物理国家实验室副主任。科技部先进能源领域储能子领域主题专家，工信部智能电网技术与装备重点专项项目责任专家，国家新能源汽车创新中心技术专家。国家杰出青年科学基金获得者。国家重点研发计划新能源汽车试点专项动力电池项目，北京市科委固态电池重点项目，国家自然科学基金委固态电池重点项目负责人。联合创办北京卫蓝新能源科技有限公司、溧阳天目先导电池材料科技有限公司、中科海钠科技有限公司、天目湖先进储能技术研究院有限公司，长三角物理研究中心有限公司。主要研究领域包括：高能量密度锂离子电池、固态锂电池、电池失效分析、固体离子学。合作发表SCI论文450篇，引用超过40000次，H因子105。共申请中国发明专利200余项，已获授权中国发明专利70余项。

陈立泉：中科院物理所博士生导师。中国工程院院士。北京星恒电源股份有限公司技术总监。曾任亚洲固体离子学会副主席，中国材料研究学会副理事长，2004年至今任中国硅酸盐学会副理事长。主要从事锂电池及相关材料研究，在中国首先研制成功锂离子电池，解决了锂离子电池规模化生产的科学、技术与工程问题，实现了锂离子电池的产业化。近年来，开展了全固态锂电池、锂硫电池、锂空气电池、室温钠离子电池等研究，为开发下一代动力电池和储能电池奠定了基础。曾获国家自然科学奖一等奖、中科院科技进步奖特等奖和二等奖，2007年获国际电池材料协会终身成就奖。2001年当选为中国工程院院士。

通讯作者：吴凡：中科院物理所博士生导师。发表SCI论文70篇，申请中国、美国、国际发明专利42项。兼任中国科学院大学教授、长三角物理研究中心科学家工作室主任。入选国家海外高层次人才引进计划、中科院海外杰出人才引进计划及择优支持、江苏省杰出青年基金。获全国未来储能技术挑战赛一等奖; 全国青年岗位能手（共青团中央）；中国科学院物理研究所科技新人奖；江苏青年五四奖章；江苏青年双创英才；江苏青年U35攀峰奖；常州市五一劳动奖章、突出贡献人才、十大杰出青年、十大科技新锐；华为优秀创新人才奖及创新探索团队奖；年度新能源领域最受关注研究工作等。任中国能源学会副主任；中国共产党江苏省党代会党代表；中国青科协会员；江苏省青科协理事；常州市青联常委等。
