【研究背景】

相比于锂离子电池（LIBs）技术，全固态锂电池（ASSLBs）使用不可燃固态电解质（SSEs）匹配金属锂负极，具有更高的安全性和能量密度，使其备受关注。在不同的SSE系统中，硫化物SSEs被认为是ASSLBs应用的最有希望的候选者之一，因为与固体聚合物电解质（SPEs）相比，它们具有较高的离子传导性，与刚性氧化物SSEs相比，具有更好的电极/电解质界面兼容性。然而，硫化物电解质不可忽略的电子电导率(~ 10^-8 S·cm^-1)导致电子顺利通过硫化物电解质颗粒，导致Li枝晶直接沉积在晶界(GBs)上，产生严重的放电自放电。最新研究结果表明，SSEs的不可忽略的电子传导性是Li枝晶在块状SSEs中生长的根源。晶界（GBs）具有较低的带隙，Li⁺在这里被电子优先还原，形成局部Li丝，这可以很好地解释Li枝晶沿着GBs生长的现象。基于这一理论，阻断GBs处的电子传输可以被视为抑制ASSLBs中锂枝晶形成的有效策略。此外，SSEs和GBs的不可忽略的电子传导性可以导致电子在ASSLBs内部的传输，因此导致严重的自放电现象。然而，自放电问题一直被忽视。到目前为止，调整GBs的电子传导性以抑制Li枝晶和电池自放电的方法仍然具有挑战性。

【工作简介】

近日，加拿大西安大略大学孙学良院士团队提出了一种晶界电子绝缘（GBEI）策略，用电子绝缘的SPE来定制Li₆PSCl₅（LPSCl）的晶界，用于抑制Li枝晶和自放电现象。此外，在LPSCl表面上的SPE起到隔离LPSCl和湿气的保护层的作用，提高了湿度稳定性。该成果以“Grain Boundary Electronic Insulation for High-Performance All-Solid-State Lithium Batteries”为题目发表在国际顶级期刊《Angewandte Chemie International Edition》上。第一作者为杨晓飞博士，高雪洁博士，姜明博士。

【内容表述】

原则上，为GBs改性而选择的电子绝缘材料应具有以下两个特点：1）材料应具有较高的离子电导率和极低的电子电导率，允许Li⁺顺利通过SSE，但抑制电子在GBs处的积累。2）修饰材料应与LPSCl有化学稳定性，以保持LPSCl的高离子导电性。考虑到这些，选择了聚乙二醇二甲醚（PEGDME）作为修饰材料来修饰LPSCl的GBs，其中PEGDME SPE显示了5×10^-6 S cm^-1的良好室温离子电导率和8.39×10^-11 S cm^-1的极低电子电导率。此外，XRD和拉曼光谱表明PEGDME SPE和LPSCl之间的化学稳定性很高。因此，PEGDME SPE可以成为GBs改性的一个有前途的候选材料。

如示意图所示，首先，SPE可以顺利传输Li⁺，同时阻断GBs的电子传输，这有助于抑制Li枝晶的生长。其次，SPE可以阻碍电解质层中的电子传输，也有利于抑制自放电和提高循环稳定性。最后，覆盖在LPSCl表面的SPE作为一个保护层，提高了湿度稳定性。

示意图：（a）LPSCl和（b）x-LPSCl作为电解质的ASSLBs示意图，以及它们在锂枝晶抑制、自放电抑制和耐湿性方面的不同性能。（c）PEGDME在GBEI策略中的作用的示意图。

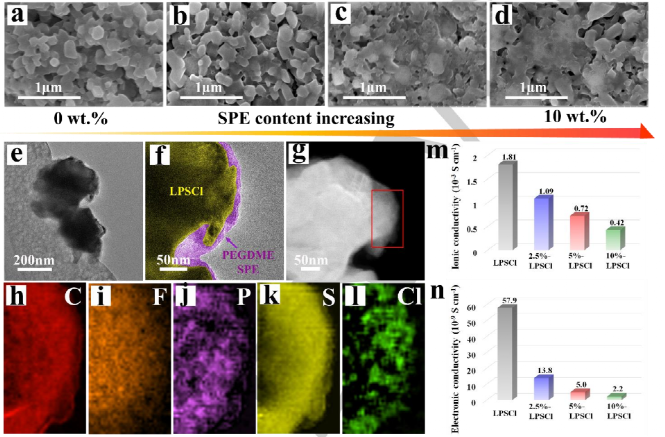

图1. 不同SPE含量的x-LPSCl的SEM图像（a）0 wt％，（b）2.5 wt％，（c）5 wt％，（d）10 wt％。（e-f）TEM图像，（g）高角度环形暗场图像（HAADF）和电子能量损失光谱（EELS）对（h）C,（i）F,（j）P,（k）S,（l）Cl的元素分布的映射。（m）x-LPSCl的离子电导率和（n）电子电导率。

本文研究了在GBs处加入不同含量的PEGDME SPE的LPSCl的物理和化学性质。PEGDME SPE通过球磨方法被引入到GBs中，PEGDME的含量被控制在0到10wt.%的范围内，（x-LPSCl）。如图1所示，结合表征数据以及离子导电子导变化趋势发现，随着PEGDME SPE含量从0到10wt.%的增加，x-LPSCl的离子电导率从1.81 mS cm^-1下降到0.42 mS cm^-1。电化学阻抗测试可以发现，晶粒的阻抗大致保持在40 Ω，而晶界阻抗随着PEGDME SPE含量从0wt.%增加到10wt.%，进一步证明了PEGDME SPE在GBs中的成功引入。值得一提的是，用PEGDME SPE对GBs进行改性后，电子电导率急剧下降了26倍，从5.79×10^-8 S cm^-1降至2.2×10^-9 S cm^-1。因此，PEGDME SPE的含量应该通过平衡离子电导率和电子电导率之间的权衡来优化。

图2. （a）LPSCl和（b）x-LPSCl SSEs抑制锂枝晶的不同离子/电子传导行为。（c）在电流密度为0.5 mA cm^-2和面积容量为1 mAh cm^-2时，使用x-LPSCl（x = 0-10%）的锂对称电池的循环性能。（d）5%-LPSCl颗粒在250次循环后的横截面SEM图像以及（e）P、（f）S、（g）Cl、（h）C和（i）F的相应元素分布图。

本文研究了GBEI策略对锂枝晶抑制的影响。如图2所示，，使用5%-LPSCl和10%-LPSCl SSEs的锂离子对称电池在超过1000小时的时间里呈现出稳定的锂离子沉积/剥离行为，这是没有PEGDME SPE改性的同类电池的30倍以上。另外，相比其它电解质，5%-LPSCl复合SSE还表现出了过电位和循环寿命之间的优化平衡。经测试，使用5%-LPSCl SSE的锂离子对称电池的临界电流密度（CCD）为1.5 mA cm^-2，远远高于LPSCl SSE的CCD为0.8 mA cm^-2。因此，锂的沉积/剥离行为的巨大差异进一步表明GBEI策略对抑制锂枝晶生长的积极作用。

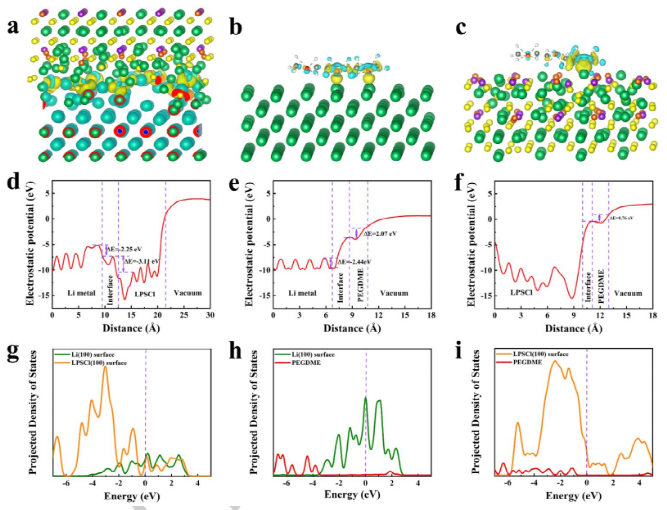

图3. （a）Li（100）/LiPSCl（100）,（b）Li（100）/PEGDME和（c）LiPSCl（100）/PEGDME的结构和电荷密度差。（d）Li（100）/LiPSCl（100）,（e）Li（100）/PEGDME和（f）LiPSCl（100）/PEGDME的静电势图。（g）Li（100）/LiPSCl（100）,（h）Li（100）/PEGDME和（i）LiPSCl（100）/PEGDME的PDOS。

为了阐明GBEI策略在GBs上阻断电子传输的基本机制，进行了静电势剖面和投影状态密度（PDOS）的DFT计算（图3a-c）。在Li（100）/LPSCl（100）的情况下，电子从Li界面转移到LPSCl时没有电子隧道障碍（图3d），Li⁺很容易被LPSCl中的电子还原，并参考LPSCl中的沉积而不是Li/LPSCl界面。在PDOS结果中，如图3g所示。Li/LPSCl界面被发现具有高度的电子传导性，未能阻止电子从Li金属阳极向LPSCl内部迁移，导致Li枝晶通过LPSCl SSE生长。在基于GBEI的LPSCl的情况下，PEGDME直接与Li金属阳极接触，并填入GBs以分离LPSCl颗粒。因此，基于Li（100）/PEGDME模型评估了静电势曲线和PDOS模拟结果。由于PEGDME的电子绝缘性质由其独立的PDOS表示（图3h），Li/PEGDME界面的静电势被确定为比PEGDME聚合物内的电位低2.07 eV（图3e）。换句话说，将电子从Li/PEGDME界面转移到大块PEGDME需要克服2.07 eV的能量障碍。在这种情况下，锂的沉积优先发生在界面上，而不是在PEGDME内，抑制了锂枝晶生长。虽然一些未受保护的LPSCl颗粒在SSE/阳极界面与Li金属阳极接触，电子也可以从Li/LPSCl界面迁移到表面的LPSCl颗粒中，但会被GBs处的电子绝缘的PEGDME阻挡（图3i）。从LPSCl/PEGDME界面到PEGDME的电子隧道屏障为0.74 eV（图3f）。因此，只要LPSCl的GBs被足够的PEGDME SPE修饰，电子传输可以被表面的PEGDME覆盖和GBs填充PEGDME所阻挡，并且可以阻止GBEI基LPSCl中的Li枝晶生长。

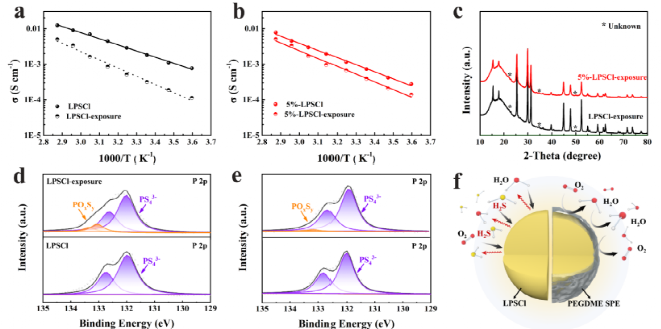

图4. （a）LPSCl和LPSCl-exposure和（b）5% LPSCl和5%-LPSCl-exposure样品的离子电导率。（c）LPSCl-exposure和5%-LPSCl-exposure样品的XRD图。（d）LPSCl和LPSCl-exposure和（e）5%-LPSCl和5%-LPSCl-exposure样品的P 2p XPS光谱。（f）PEGDME SPE对改善LPSCl SSE的湿度稳定性的保护示意图。

为了研究PEGDME SPE改性对LPSCl湿度稳定性的影响，将LPSCl和5%的LPSCl暴露在湿度为3%的空气中10小时（LPSCl-exposure和5%-LPSCl-exposure）。暴露后，如图4a所示，LPSCl在25℃的离子电导率从1.81 mS cm^-1下降到0.32 mS cm^-1，离子电导率大约保留了18%。相比之下，经过同样的暴露处理，5%-LPSCl的离子电导率受到的影响较小（图4b）。在25℃时，离子电导率仅从0.72降低到0.39 mS cm^-1，对应的离子电导率保留率为54%。通过XRD和X射线光电子能谱（XPS）对LPSCl在暴露于湿气中的化学演变进行了表征。结果表明，5%-LPSCl-exposure有更少的杂质相，原始结构得到了较好的保持。图4f说明了PEGDME SPE对改善LPSCl的湿度稳定性的作用。PEGDME SPE在LPSCl表面的覆盖抑制了LPSCl与水分的直接接触，阻碍了PS43-四面体的分解，从而减少了副产品的形成（图4c），并保持了良好的离子传导性（图4b）。因此，提高湿度稳定性对于硫化物SSEs的储存和硫化物SSE基电极在干燥室中的实际应用至关重要。

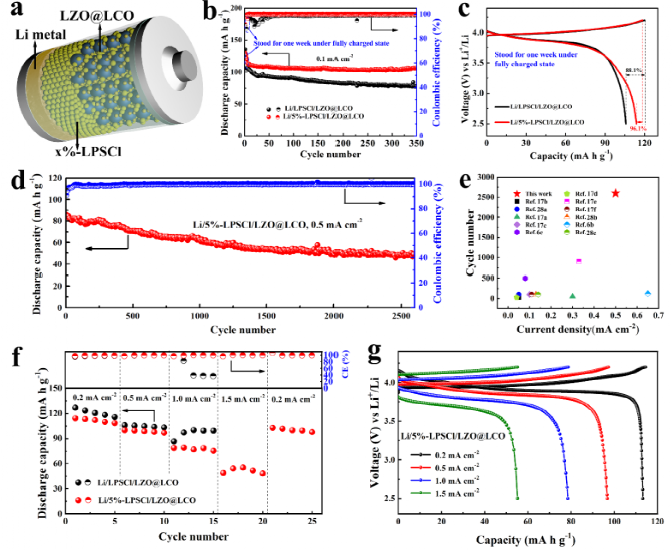

图5. （a）使用x-LPSCl作为电解质和LZO@LCO作为阴极活性材料的ASSLB的示意图。（b）Li/LPSCl/LZO@LCO和Li/5%-LPSCl/LZO@LCO电池在0.1 mA cm^-2下的循环性能；电池在第4个循环的完全充电状态下休息一周，以评估其对（c）充电-放电曲线的自放电影响。（d）Li/5%-LPSCl/LZO@LCO电池在0.5 mA cm^-2下的长循环性能；（e）与最近报道的使用硫化物SSE的全电池在电流密度和循环寿命方面的对比图。（f）Li/LPSCl/LZO@LCO和Li/5%-LPSCl/LZO@LCO电池在0.2 mA cm^-2到1.5 mA cm^-2不同电流密度下的速率性能。（g）Li/5%-LPSCl/LZO@LCO电池在不同电流密度下的充电-放电曲线。

正如前面所讨论的，HVMEFS-SSEs的不可忽略的电子传导性会导致锂枝晶沿GBs生长并导致严重的自放电。LPSCl和5%-LPSCl SSEs的不同锂枝晶和自放电抑制能力的综合效果通过Li-LCO全电池ASSLBs的电化学性能得到了评估和验证（图5a）。LCO阴极材料被氧化锂（LZO）涂层保护，以阻碍LCO和xLPSCl之间的界面副反应。使用LPSCl和5%-LPSCl SSE（分别标记为Li/LPSCl/LZO@LCO和Li/5%-LPSCl/LZO@LCO）的Li-LCO ASSLBs在2.5 V和4.2 V之间的0.1 mA cm^-2电流密度下测试了循环性能。可以看出，Li/5%-LPSCl/LZO@LCO提供了130 mAh g^-1的高初始容量，这比Li/LPSCl/LZO@LCO电池低5 mAh g^-1。预处理后，电池被充电到4.2 V，然后静置一周（168小时），以评估使用两种不同自放电的电池的自放电率。如图5b-c所示，Li/LPSCl/LZO@LCO电池的自放电率相对较低，为88.1%，表明由于LPSCl的电子传导性不可忽略，自放电行为严重，自放电率下降10.5%。相反，由于电子阻断的GBEI策略，Li/5%-LPSCl/LZO@LCO电池提供了96.1%的高容量保持率，表明在GBEI策略的帮助下自放电率降低了3倍（3.6% vs. 10.5%）。在350个周期的长期循环中（除了前4个周期），Li/5%-LPSCl/LZO@LCO电池的平均CE值高达99.7%。这比（Li/LPSCl/LZO@LCO，98.5%）高出1.2%，这进一步表明GBEI策略对缓解硫化物基ASSLB的自放电的积极作用。

LPSCl和5%-LPSCl的不同锂枝晶抑制能力使Li/LPSCl/LZO@LCO和Li/5%-LPSCl/LZO@LCO电池在电流密度为0.5 mA cm^-2时的循环性能发生了变化。Li/LPSCl/LZO@LCO电池早在第8个循环时就发生了短路，CE从99.7%急剧下降到15.2%，充电过程明显延长。充/放电曲线进一步证实了短路的发生。单纯的LPSCl并不能满足锂-LCO电池对锂枝晶抑制的要求。相反，在长期循环过程中，观察到Li/5%-LPSCl/LZO@LCO电池的CE值一直很高，约为100%，没有短路现象。组装好的电池在650次循环中提供了80%的高容量保持率，并在0.5 mA cm^-2的条件下提供了超过2600次的稳定循环性能（图5d）。此外，在0.2 mA cm^-2至1.5 mA cm^-2的不同电流密度下，研究了Li/LPSCl/LZO@LCO和Li/5%-LPSCl/LZO@LCO电池的速率能力。Li/5%-LPSCl/LZO@LCO电池在1.5 mA cm^-2的高电流密度下提供了超过55 mAh g^-1的容量，并且没有观察到短路。为了进一步探索GBEI策略在实际应用中的潜力，研究了用22.4mg cm^-2的 LCO高负载的阴极组装的Li/5%-LPSCl/LZO@LCO的循环稳定性。该电池在0.1 mA cm^-2下激活1个循环后，电池可以稳定地运行超过80个周期，并保持约1.6 mAh cm^-2的高容量，显示出巨大的实际应用潜力。

【结论】

1）基于GBEI基LPSCl的三个理论优势。首先，SPE可以平稳地传输Li⁺,同时阻止GBs处的电子传输，这有助于抑制Li枝晶生长。其次，在SPE可以限制体相LPSCl中的电子传输，有利于抑制自放电和提高循环稳定性。最后，覆盖在LPSCl表面上的SPE起到隔离LPSCl和湿气的保护层的作用，提高了湿度稳定性。

2）基于GBEI基LPSCl的Li-Li对称电池在0.5 mA cm^-2下稳定循环超过1000小时（每半个循环2小时），其循环寿命是使用未改性的LPSCl的电池的30倍以上。如此强的Li枝晶抑制能力使得Li-LiCoO₂（LCO）全电池性能在0.5 mA cm^-2下稳定超过2600次循环。此外，基于GBEI的LPSCl显示出更好的抗湿性能，其离子电导率衰减速率比未改性的LPSCl慢三倍。同时，使用GBEI基LPSCl的全电池在完全充电状态下休息一周仍可提供96.1%的高库仑效率，比其对手高出8%，突出了GBEI策略的自放电抑制功能。
