前言：作为一个连传统计算机图形学都没有完全学透的学生，NeRF论文的阅读难度对我而言还是较为简单；但3DGS的论文难度要高得多（难怪相比于NeRF，3DGS的速度与质量都要高很多），为了高效地完成对3DGS的学习，我在网上找了多篇博客帮助我理解3DGS，再回过头看论文了解更细节的内容，这种方法十分奏效。反过头来，我也应该将总结的知识点分享出来（同时让大家帮忙纠错啦，这才是主要目的（大嘘

Neural Radiance Fields也就是NeRF，是一种新颖的view synthesis方法，通过优化一个MLP，并使用volumetric ray-marching方法实现了3D场景的隐式表示，但该方法要求costly训练和渲染才能得到较高质量的结果。

3D Gaussian Splatting的出现解决了NeRF的问题，并且同为Radiance Field，3D Gaussian实现了更快的训练和渲染并且能够保证渲染图象的质量(equal or better quality than the previous implicit radiance field approaches)。这个方法在某些数据集上实现了state-of-art质量的结果以及real-time rendering

3D Gaussian

首先需要着重理解3D Gaussian是什么

在光栅化方法中，我们会将点组装为一个个基本图元，其中最常用的图元就是三角形，也就是场景都是由多个三角形面片组成，我们通过光栅化方法将多个三角形画到屏幕上。

但在3DGS算法中，渲染的基本图元变为了3D Gaussian（想象成一个三维空间的椭球体）

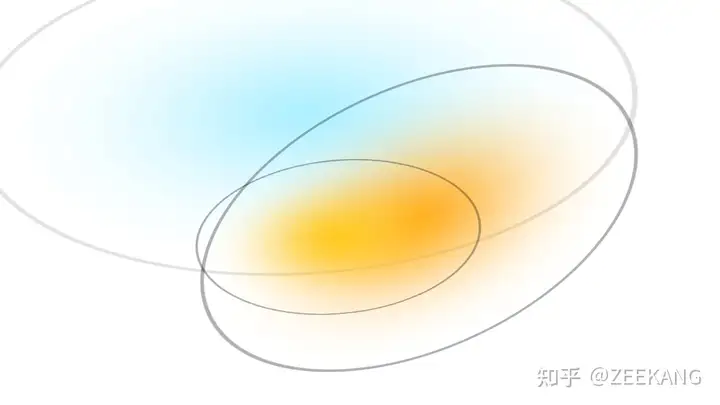

多个3D Gaussian会组合重叠

物体表面法线对于场景渲染十分关键，传统的3D重建方法在使用稀疏数据估计物体表面法线上面临挑战，而使用3D Gaussian来表示场景时，可以不需要法线就可以捕获场景的结构。

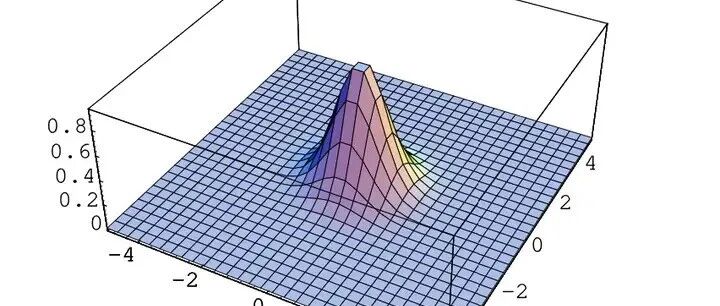

3D Gaussian的简单公式表示是：

3D高斯函数的形式就是一个椭球体：

3D 高斯函数的中心点由 均值向量（mean vector）决定（上面的公式中默认均值是0，所以没有显示），椭球体的三个主轴对应着高斯分布的协方差矩阵的特征向量，而主轴的长度则对应着特征值的平方根。这也就是说，协方差矩阵决定了高斯分布在 3D 空间中的形状、大小以及方向。我们再给这个椭球颜色与透明度，来让多个3D Gaussian的组合能够形成高质量图像。然后我们就得到了3DGS算法中定义一个3D Gaussian的参数：

• Position (Mean μ): location (XYZ)
• Covariance Matrix (Σ): rotation and scaling
• Opacity ( ): Transparency，这个参数会在alpha blending阶段时与相乘
• Color (RGB) or Spherical Harmonics (SH) coefficients

3D Gaussian中，协方差矩阵只有在正半定时才有物理意义（或者说协方差矩阵必须是正半定的才行），但传统梯度下降方法很难去对矩阵施加此类约束，可能优化过程中打破了协方差矩阵的正半定性，所以不能用传统梯度下降法。或者说不能将协方差矩阵作为一个优化参数直接优化。

还有一点是，我们能够通过三维空间中的三个点定义任意的三角形一样，我们想要通过某种方式获取任意的椭球形状。

协方差矩阵的几何意义是，表示这个椭圆球在空间中的形状（缩放）和方向（旋转）。协方差矩阵是一个正定矩阵，可以通过某种方式进行矩阵分解。而3D Gaussian中有一种特征值分解，具体形式为：

• 协方差矩阵是一个3 X 3 矩阵
• Q是由特征向量组成的正交矩阵（旋转矩阵）。

上面提到过，主轴的长度则对应着特征值的平方根，也就是说可以进一步分解，那么就得到了3DGS原论文中的形式：

• R是四元数表示的旋转矩阵（此矩阵要保持normalization）

那么不直接对协方差矩阵优化，而是将R,S作为优化参数优化，就可以保持协方差矩阵的正半定。

通过定义R,S以及location(也就是均值)，我们可以得到三维空间中所有形式的3D Gaussian。

NeRF的特点就是，它是一个隐式表达的连续的空间，可以使用神经网络进行优化，但无法完全利用GPU进行rendering的加速；传统的使用三角形等Mesh进行的渲染，是显式的离散的空间，可以利用GPU的并行计算来加速渲染，但无法使用神经网络进行优化。而对于3DGS来说，单个3D Gaussian是连续的，可以使用神经网络优化，多个3D Gaussian可以利用GPU进行并行渲染，在两者之间有一个平衡。

Splatting

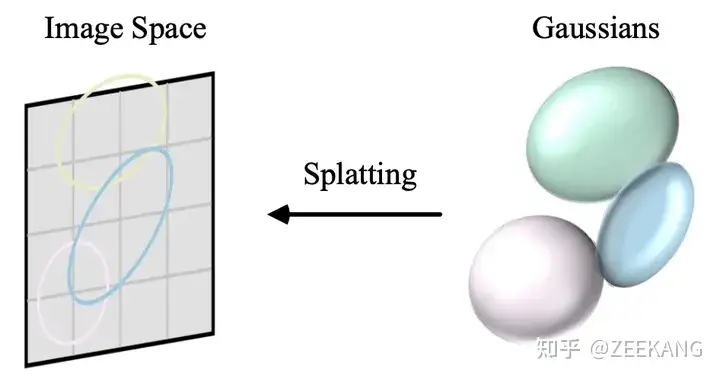

3D Gaussian是3D物体，要生成图像（就像常规光栅化渲染一样）就需要将其投影到2D平面上。

我们需要实现某种方式，能够将多个3D Gaussian投影到2D image上来渲染结果。

而论文中给出的方式是，替换协方差矩阵为：

具体来说，仿照渲染管线的流程，假如一个初始的3D Gaussian是在模型空间的话，协方差矩阵就相当于模型变换，将3D Gaussian转换到了世界空间。然后W是View Transform Matrix，将3D Gaussian转换到了相机空间。J是Jocobian Matrix，是用来近似Project Transfor Matrix实现Project Transform。

FAST DIFFERENTIABLE RASTERIZER

假设现在我们已经得到了用于表示整个场景的大量3D Gaussian，现在我们要将其渲染到image上。

为了加速渲染，3DGS选择使用Tile-based rasterization，将Image切为一个个16 * 16的tile，每个tile像一个小image一样独立计算颜色值，最后多个Tile拼成image的颜色。

考虑到每个3D Gaussian投影到2D image时可能会投影到多个tile，处理方法是如果一个Gaussian投影与多个tile相交，就实例化多次Gaussian，每个Gaussian instance都会得到一个结合view space depth和tile ID得到的key。然后基于这些key，使用single fast GPU Radix sort进行排序。

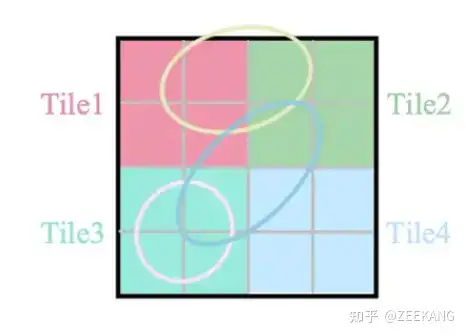

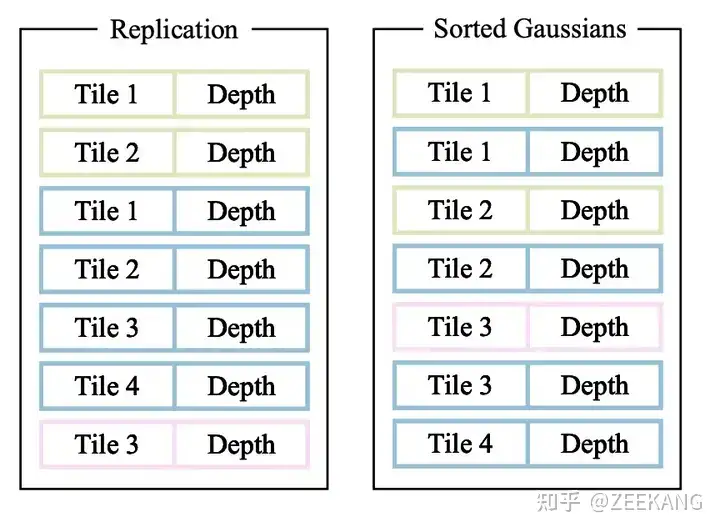

如下图中，黄色Gaussian投影影响了Tile1和2，其他Guassian投影同理；在另一张图中，我们给出了一个Gaussian投影到多个Tile后，多次实例化以及排序的操作。

之后，每个Tile分别进行Alpha Blending，计算像素颜色值得到图像。

INITIALIZATION

假如我们已经有方法对3DGS模型进行一步步的优化，那我们要如何开始呢？

在3DGS中，使用的是一种cv算法，Structure from Motion SfM算法来从输入图像中得到一组点云。SfM的基本思路是利用多张包含相同场景不同部分的图像，通过追踪图像中的共同特征，估算出相机的运动路径（即相机的外参，包括位置和平移）以及场景的三维点云结构。而3DGS算法就要利用从SfM算法中得到的初始点云进行初始化。

得到三维点云结构后，算法会将每个点云转换为3D Gaussian，以此为基础训练模型优化。

OPTIMIZATION

Gradient Descent for Parameter OptimizationDesLoss的计算方法很容易想到，就是用同一个视角下，模型生成的图片与实际的训练集图片的对比。

使用随机梯度下降SGD，对Mean、Covariance Matrix、α、Color进行参数优化。

Loss结合了L1和D-SSIM(Structural Dissimilarity Index)。

原论文中，=0.2

Adaptive Densification

使用SfM算法初始化了一系列稀疏点之后，adaptive densification方法会动态调整3D Gaussians的数量和密度。

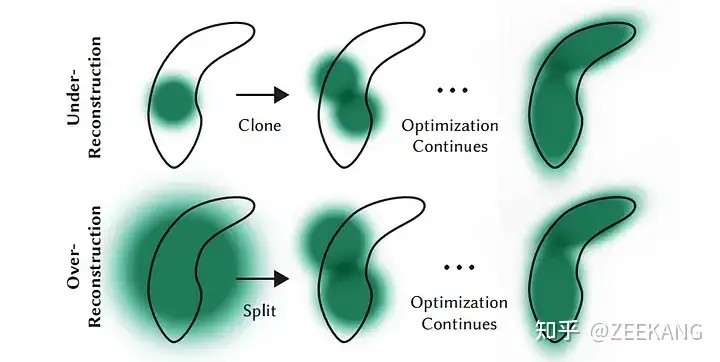

densify简单来说就是，under-reconstructed区域克隆small Gaussians以及在high-variance(我觉得就是Over-reconstructed)区域分离large Gaussian。

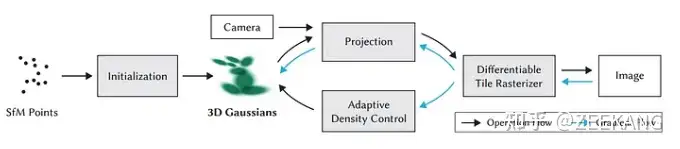

The Process behind 3D Gaussian Splatting

• 使用SfM(Structure from Motion)初步创建一组point cloud
• 将步骤1创建的point cloud转换为3D Gaussian
• 使用SGD训练。训练过程是将3D Gaussian使用differentiable Gaussian rasterization方法rasterize到图像上，通过生成图像与真实图像来计算loss值，调整参数，实现自动densification调整
• Differentiable Gaussian Rasterization

Conclusion

这篇文章对3DGS算法进行了简单的介绍，作为基础简单了解。

下篇文章会深入论文，介绍更多的实现细节。

重要资源

https://github.com/MrNeRF/awesome-3D-gaussian-splatting

References

1. Kerbl, B., Kopanas, G., Leimkühler, T., & Drettakis, G. 3D Gaussian Splatting for Real-Time Radiance Field Rendering. ACM Trans. Graph. (SIGGRAPH) 2023.
2. Understanding and Exploring 3D Gaussian Splatting: A Comprehensive Overview
3. Introduction to 3D Gaussian Splatting
4. A Guide to 3D Gaussian Splatting & How to Create One
5. 3D生成: 3D Gaussian Splatting(3DGS)
6. Introduction to 3D Gaussian Splatting（与Ref2不一样）
7. [NeRF坑浮沉记]3D Gaussian Splatting入门：如何表达几何
8. 一文带你入门 3D Gaussian Splatting
9. 3D Gaussian Splatting中的数学推导
