何孝军/邱介山团队AFM: NiO纳米团簇诱导电子离域构筑Ni-N-C电催化剂实现CO₂的高效还原

能源学报

第一作者：李宏强

通讯作者：何孝军，邱介山

通讯单位：安徽工业大学, 北京化工大学

论文DOI：10.1002/adfm.202208622

全文速览

氧调控的镍基单原子催化剂在加速电催化二氧化碳还原反应的动力学方面具有独特的构效关系，应用潜力巨大。然而，如何精细调控Ni-O基团的配位环境并创制在高过电位下的高活性催化剂仍然是一个巨大的挑战。本文采用球磨、碳化结合氧化的技术策略，建立了一种制备NiO团簇修饰Ni-N-C 单原子催化剂的新方法。研究结果表明，该催化剂在较宽的电位范围内（相对于可逆氢电极为-0.9 ~ -1.3 V）表现出较高的CO法拉第效率（最高为96.5%），即使在1.19 V的高过电位下，生成CO的TOF值仍然达到10120 h^-1。密度泛函理论研究表明，NiO团簇修饰的Ni-N-C催化剂在Ni-Nx位点与NiO物种相互作用下形成了独特的电子结构，高度分散的NiO团簇诱导了Ni-Nx位点的电子离域，降低了*COOH中间体的形成能垒，增强了生成CO的反应动力学。

背景介绍

二氧化碳的电催化还原已被证明是实现二氧化碳利用及“碳中和”目标的一种有发展前途的方法。然而，在实际应用中，电催化二氧化碳还原反应（CO₂RR）面临一些限制因素。目前，M-N-C结构的单原子催化剂在CO₂RR中表现出优异的活性，其中Ni-N-C单原子催化剂具有优异的CO选择性而备受关注。传统结构的Ni-N₄活性位的电子云排布具有对称性，不利于电荷的再分布，限制了催化剂本征活性的进一步提升。构筑不饱和结构的Ni-N位点或引入比氮原子电负性更强的氧原子与金属中心配位，可以增强CO₂RR活性，但如何实现M-N-O结构的精确构筑仍然是一个需要解决的挑战性难题。引入金属氧化物颗粒或使用氧化物载体，可以调控金属氧化态，进而提高CO₂RR的催化性能，但是，复杂的材料制备过程或较昂贵的碳前驱体极大地限制了此类催化剂的规模化制备。最近，何孝军/邱介山团队开发了一种简便且经济的策略，以廉价易得的煤焦油沥青为碳源，通过简单的球磨、碳化、氧化过程，成功制备了高分散NiO团簇修饰的Ni-N-C单原子催化剂，催化剂具有优异的CO₂RR性能，展现出一定的规模化应用潜力。

本文亮点

1. 以廉价易得的煤焦油沥青为碳源，通过简单且经济的策略，制备了具有高电催化CO₂还原活性的Ni-N-C单原子催化剂。

2. NiO团簇的引入增强了Ni-Nx活性中心的电子离域，降低了CO生成的能量势垒，提高了Ni-N-C单原子催化剂电催化CO₂还原的本征催化性能。

3. 该催化剂在较宽的电位范围内（-0.9 ~ -1.3 V vs. RHE）表现出较高的CO法拉第效率（最高为96.5%），即使在1.19 V的高过电位下，生成CO的TOF值仍然可达到10120 h^-1。

图文解析

图1. NiO/Ni-N-C-800的合成过程和形貌表征

扫描电子显微镜（SEM）（图1b-d）研究表明，NiO/Ni-N-C-800呈现出由相互连接的薄片组成的多孔三维结构，透射电子显微镜（TEM）（图1e）研究显示了NiO/Ni-N-C-800的薄层特征，且其内部不含金属纳米颗粒。球差校正电子显微镜（图1f, g）显示了材料表面高度分散的亮斑区域，分别对应于NiO团簇和Ni单原子。元素分布图像（EDS）（图1h）结果显示C、N、Ni元素均匀分布在碳材料中。

图2. NiO/Ni-N-C-800及参比样的XRD, Raman和XPS谱图

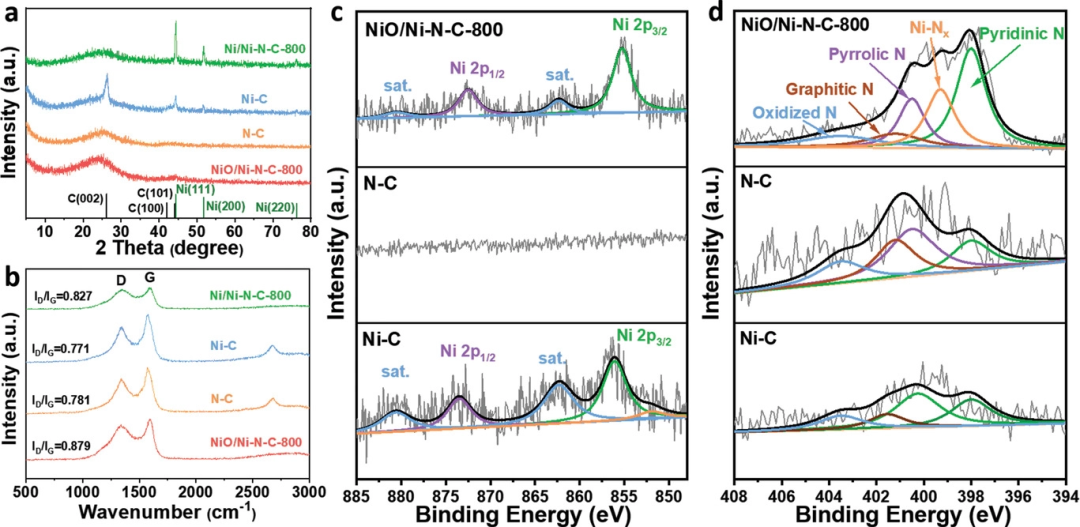

用X射线衍射（XRD）分析了各样品的微观晶体结构（图2a），在NiO/Ni-N-C-800中未发现镍单质或镍氧化物的衍射峰。通过拉曼光谱进一步分析了样品的石墨化程度（图2b），发现NiO/Ni-N-C-800的I_D/I_G比值（0.879）最高。样品的Ni 2p分峰谱图（图2c）显示，在NiO/Ni-N-C-800中，Ni的价态介于0和+2之间。在NiO/Ni-N-C-800样品的N 1s分峰谱图中，存在五个主要的N峰（图2d）。NiO/Ni-N-C-800样品中的Ni物种主要以高度分散的Ni-N位点和Ni-O配位形式存在。

图3. 样品的同步辐射表征

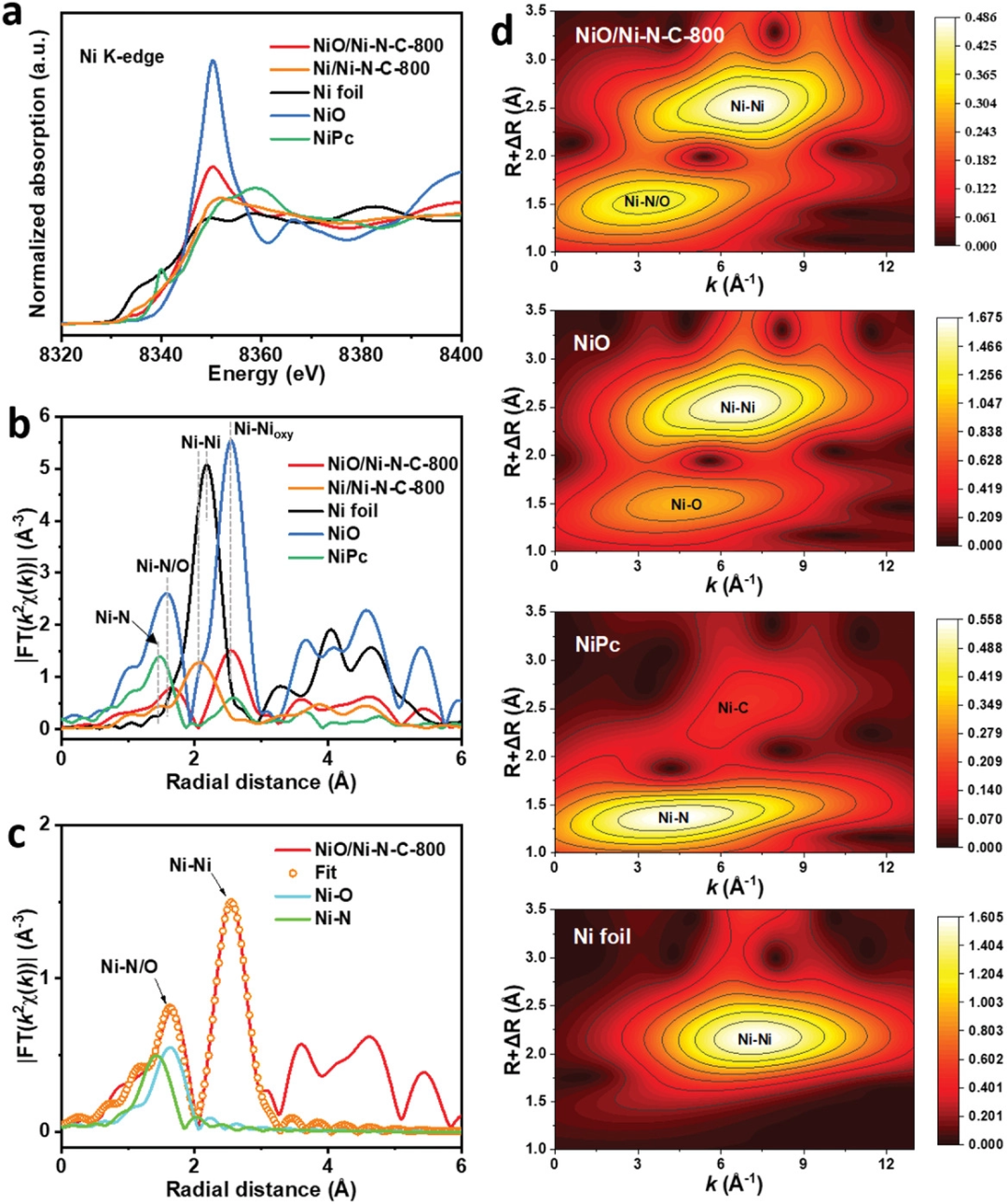

用X射线吸收光谱（XAS）研究了NiO/Ni-N-C-800的精确配位环境和电子结构。图3a表明Ni物种在NiO/Ni-N-C-800中的价态介于0和+2之间，与XPS结果一致。同时，NiO/Ni-N-C-800的能量吸收曲线比Ni/Ni-N-C-800更接近NiO的能量吸收，表明催化剂中Ni-O键的占比更高，证明NiO/Ni-N-C-800中Ni物种发生了部分氧化。NiO/Ni-N-C-800、Ni/Ni-N-C-800和标准样品的扩展边X射线吸收精细结构（EXAFS）光谱的傅里叶变换如图3b所示, 表明NiO/Ni-N-C-800中的大部分Ni物种以原子分散的Ni-N/Ni-O配位态和（亚）纳米氧化物的形式存在。图3c是NiO/Ni-N-C-800、Ni箔、NiO和NiPc的FT-EXAFS拟合曲线图，证明实验结果与模型数据吻合良好。基于小波变换（WT）EXAFS分析，获得了径向距离k空间分辨率的对比图（图3d）,表明NiO/Ni-N-C-800中存在原子分散的Ni-N位点和Ni-O配位, 可以推断其中的Ni物种主要以NiO簇和Ni-N配位形式存在。

图4. NiO/Ni-N-C-800与参比样的电化学性能

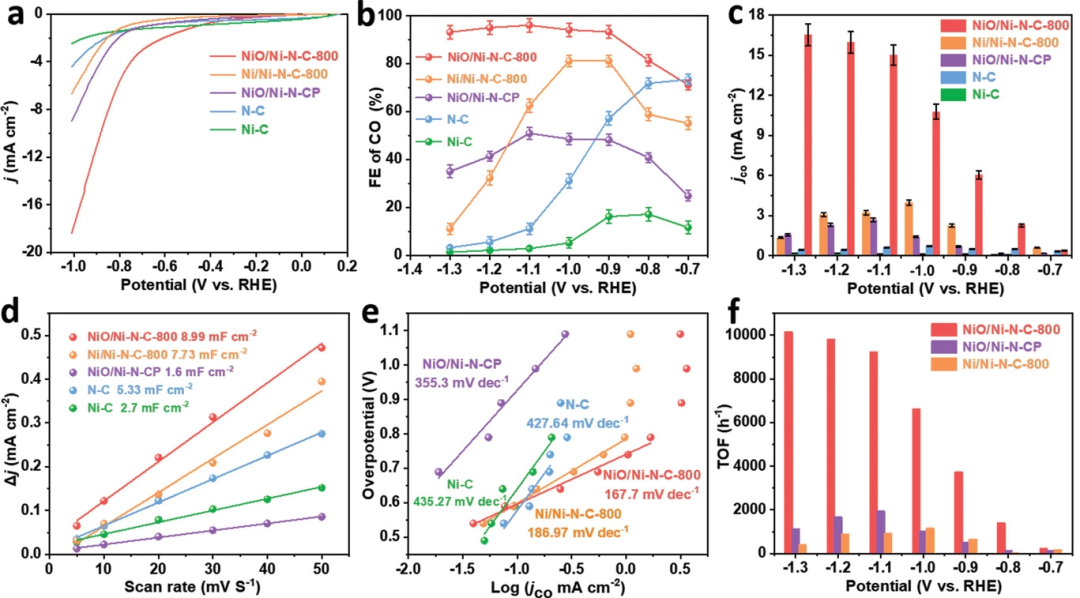

用线性扫描伏安（LSV）方法考察了制备得到催化剂的CO₂RR电催化性能（图4a），NiO/Ni-N-C-800显示出较高的CO₂RR活性，其起始电位最低，表明NiO团簇和超薄碳片结构都对提高CO₂RR性能起到了促进作用。图4b是各样品CO的法拉第效率（FEco），可以看出，在-0.9 ~ -1.3 V（vs. RHE）的宽电位范围内NiO/Ni-N-C-800的FE_co保持在93%以上，在-1.1 V（vs. RHE）时达到最高值96.5%。NiO/Ni-N-C-800在-1.3 V（vs. RHE）时CO的部分电流密度（jco）最高达到16.5 mA cm^-2（图4c），约为Ni/Ni-N-C-800的12倍，进一步证明了NiO团簇对促进CO生成同时抑制析氢具有显著作用。通过测量C_dl研究了所有样品的电化学活性表面积（ECSA）（图4d），发现NiO/Ni-N-C-800的C_dl（8.99 mF cm^-2）最大，说明其具有最大的ECSA，这有利于提高活性位点的利用率。不同催化剂的Tafel斜率示于图4e，NiO/Ni-N-C-800的Tafel斜率最低，表明CO生成的动力学最快。为阐明NiO/Ni-N-C增强CO₂还原活性之原因，根据Ni物种的总质量计算了CO生成的TOF，结果示于图4f，在-1.3 V（vs. RHE）的高电位下，NiO/Ni-N-C-800的TOF最高可达10120 h^-1，表明NiO诱导所形成的独特配位环境可以显著提高催化剂的活性。

图5. 密度泛函理论计算研究

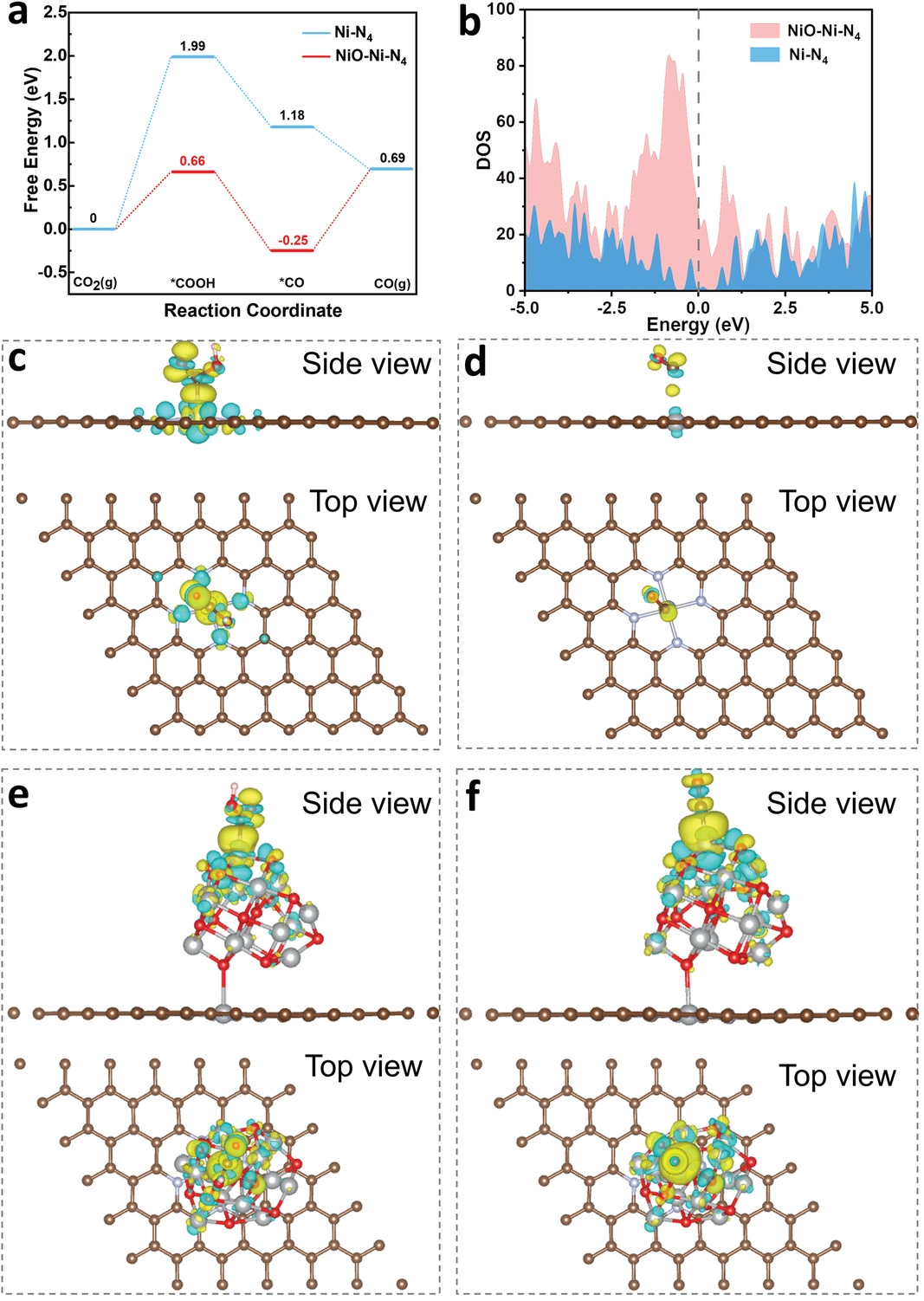

图5a是Ni-N₄和NiO-Ni-N₄催化位点上CO₂转化为CO的各反应步骤的自由能台阶图，与Ni-N₄位点相比，*COOH更容易在NiO-Ni-N₄位点上形成。为更好地理解NiO团簇调变Ni-N₄位点之电子结构的机制，计算了态密度（DOS），结果示于图5b，随着NiO团簇的引入，Ni原子的d带中心从Ni-N₄中的-1.97 eV增加到NiO-Ni-N₄的-1.53 eV，这解释了NiO/Ni-N-C催化剂中*COOH形成的低势垒和析氢反应被抑制的原因。为进一步弄清楚NiO团簇对CO₂RR的作用机制，研究了Ni-N₄位点（图5c，d）和NiO-Ni-N₄位点（图5e，f）上*COOH和*CO吸附的电荷转移分布，发现NiO团簇的配位显著增强了Ni活性中心的电子离域。因此，与Ni-N₄相比，NiO-Ni-N₄的表面结构得到优化，活化的NiO-Ni-N₄位点有利于在反应过程中吸附*COOH中间体。在此基础上，NiO团簇的较大电负性导致催化中心的电子离域，显著提高了电导率并降低了CO₂RR过程的反应能垒。

总结与展望

本文开发了一种低成本制备NiO团簇修饰的用于CO₂RR的Ni-N-C单原子电催化剂的技术方法。这种Ni-N-C单原子电催化剂的活性中心高度分散，比表面积大，反应能垒较低，其中，NiO/Ni-N-C-800表现出极佳的CO₂RR性能，在-1.1 V（vs. RHE）时，最大FE_co为96.5%；在-0.9至-1.3 V （vs. RHE）的宽窗口内，FE_co可保持在93%以上。此外，在超过0.99 V的高过电位下，NiO/Ni-N-C-800生成CO的TOF仍在9200 h^-1以上。研究表明，引入的NiO团簇极大地促进了活性中心的电子离域，降低了CO生成的能垒。本工作为大规模制备金属氧化物修饰的M-N-C单原子催化剂提供一条新的途径。
