刘生忠教授今日Angew

能源学报能源学报

减少表面缺陷对进一步提高无机钙钛矿太阳能电池的功率转换效率(PCE)和稳定性至关重要。

在这里，作者设计了一种钝化剂三氟乙酰胺(TFA)来抑制CsPbI3-xBrx薄膜缺陷。

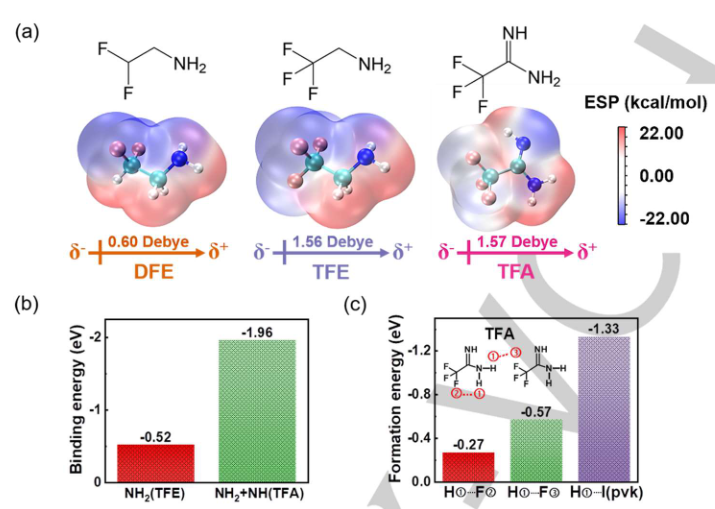

TFA的脒基可以强烈地螯合到钙钛矿表面上，以抑制碘化物空位，并通过额外的氢键得到加强。此外，三个氟原子通过分子间氢键形成强有力的分子间连接，从而构建了一个坚固的防潮屏障。

经TFA处理的PSC表现出显著抑制的复合，对于0.09 cm2和1.0 cm2的器件面积，产生21.35%和17.21%的创纪录PCE，这两个值都是迄今为止全无机PSC的最高值。

在室内光照下，该器件还实现了39.78%的PCE，这是全无机室内光伏器件的最高值。此外，通过在960小时后保持93%的初始PCE，TFA极大地提高了器件的环境稳定性。

Zhang, H., Xiang, W., Zuo, X., Gu, X., Zhang, S., Du, Y., Wang, Z., Liu, Y., Wu, H., Wang, P., Cui, Q., Su, H., Tian, Q. and Liu, S. (2022), Fluorine-Containing Passivation Layer via Surface Chelation for Inorganic Perovskite Solar Cells. Angew. Chem. Int. Ed.. Accepted Author Manuscript. https://doi.org/10.1002/anie.202216634
