科研绘图 | SCI发表必须要注意的插图规范！

虽然文字是SCI论文表达主题的主要手段，但并非唯一表达方式，往往为了简洁、直观、清晰地表达文章的内容，不可避免地使用插图这种辅助表达方式。由于不了解，很多作者SCI论文中所制作提供的插图存在设计不合理、项目不全、图文内容重复等现象。因此，小博在此对插图的特点及规范化要求进行说明，希望对大家有所帮助。

赶快点击关注下方公众号

回复【插图规范】

按提示完成相关操作

即可免费获得SCI插图大礼包

按插图的表达方式和印刷工艺可将插图分为图形和图像两种，图形即线条图，指采用线条绘制出来的插图，包括函数图、流程图、等效电路图、示意图、框图等。图像层次分明，形象逼真、立体感强，包括截屏图、金相图和照片图等。在SCI论文中，无论是使用图形还是图像，都应当具备以下的特点：

只要对读者有意义的信息，SCI论文的插图就要严格忠实于描述对象，把有用信息详尽清晰地表达出来，不臆造和添枝加叶。

无论是图形还是图像，都要求有固定的格式和表示方式，要十分明确的表示出插图所要表达的内容，快速、方便、准确地向读者传达唯一的信息，不应让读者凭想象去理解。

SCI论文中的插图是用来辅助文字描述难以用文字表达的内容的一种表述方式，所以需要注意的是，SCI论文中插图并不是要将每一个细节都描绘出来，做详细的说明，而是针对文章的内容需要进行必要的取舍，如框图中连续几项都是同一内容，并且是并列关系，可用“……”来代替中间的几项。

自明性要求做到读者不看文章内容，只看图题和图就可了解图中要传达的信息。

对于SCI期刊而言，插图的使用还需要规范化。首先是布局合理，因为期刊的版面都是有限的，因此在表述内容完整的基础上应注意插图的整体布局。例如，函数曲线的坐标原点不一定是“0”，可以视曲线的具体情况做出对版面有利的坐标移动，以取得较好的版面和视觉效果。如果几个曲线的横坐标或纵坐标相同，并且要求各曲线之间进行对比的，可以采用共用横坐标或纵坐标的形式将几个分图合为一个图。

其次是所有图应在图的正下方用阿拉伯数字顺序给出图序和图题，图序和图题之间空1个字空。如果有分图应在每一个分图正下方注分图序和分图题，所有分图及分图题应在图题正上方，图不可与图题分离。在图出现的前段文字中应有“见图*”、“如图*所示”等引出图的说明文字，要先见文字叙述，后见插图，并且图文应相呼应，不可出现文字叙述是“见图1”，而紧跟其后的图序却是“图3”的情况。

第三，为了保证图面清晰美观，有些插图的解释、说明等用图注的形式在图和图题之间标出。图注所用字体字号与图中文字相同；图注中的量和单位应规范；名词术语应与正文一致；不标注与正文不相关的文字、符号等；若有多项图注，则图注之间用分号隔开。

此外，有些SCI论文中需要使用函数图，若要将函数图所要表述的内容表达清楚，在坐标轴上应标明标目和标值。标目一般由物理量或其符合以及相应的单位组成，物理量的符号应使用规范在用的符号以斜体形式给出(除标准规定使用正体的)，单位也应使用国际通用的字符以正体形式标注，标目总体应以“量/单位”的形式居中标于标值的外侧。

标值应使用简单易标的数值，尽量不超过3位数，小数点后不超过1个0。数值过大和小数点后0的个数过多，应使用SI词头改变物理量单位的大小，以改变标值数字的大小。如果坐标轴表述的是定性变量，没有给出具体的标值，坐标轴的顶端应按变量增大方向画上箭头，标目可标在箭头的右外侧(纵坐标)和下外侧(横坐标)。应注意的是，同一坐标轴不可同时使用箭头和标值两种方式来表示增量的方向。

总的来说，插图在SCI论文中被广泛应用，是SCI论文中的重要组成部分。插图的合理利用不仅可以使某些表述更加简洁、准确和清晰，而且还具有活跃美化的功能。因此，作者在投稿之前，应了解插图的特点及其在文章中的作用，合理取舍插图，完善规范选用插图，以使论文中的表达更加清晰、美观。

我们今天也为大家带来一份 SCI 插图大礼包，帮你从入门走向精通。

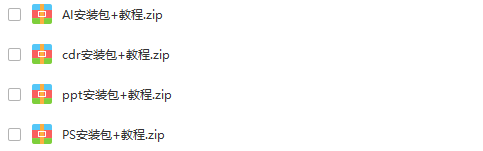

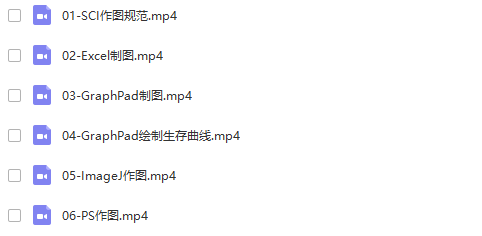

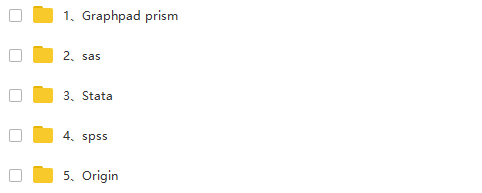

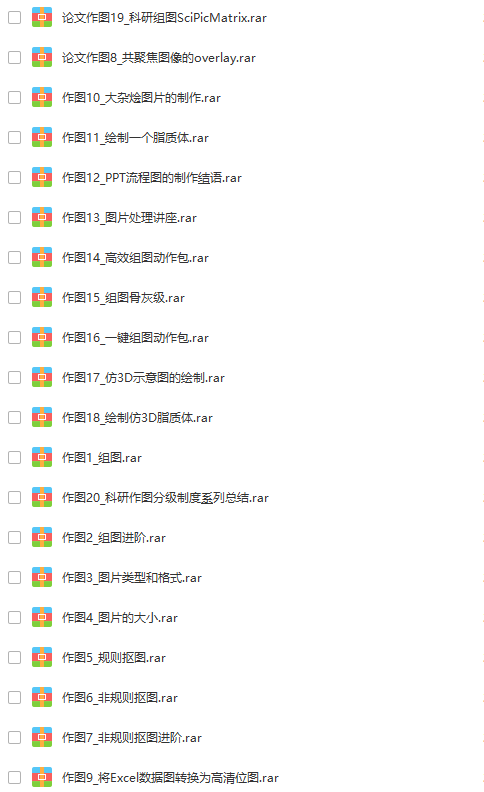

Resource screenshots.
