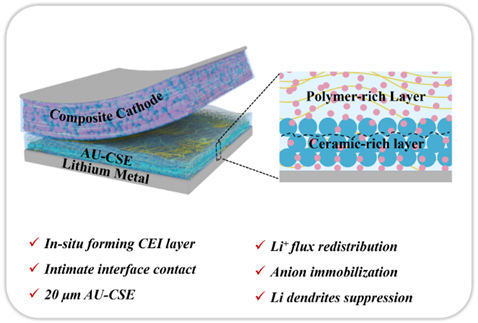

图文摘要

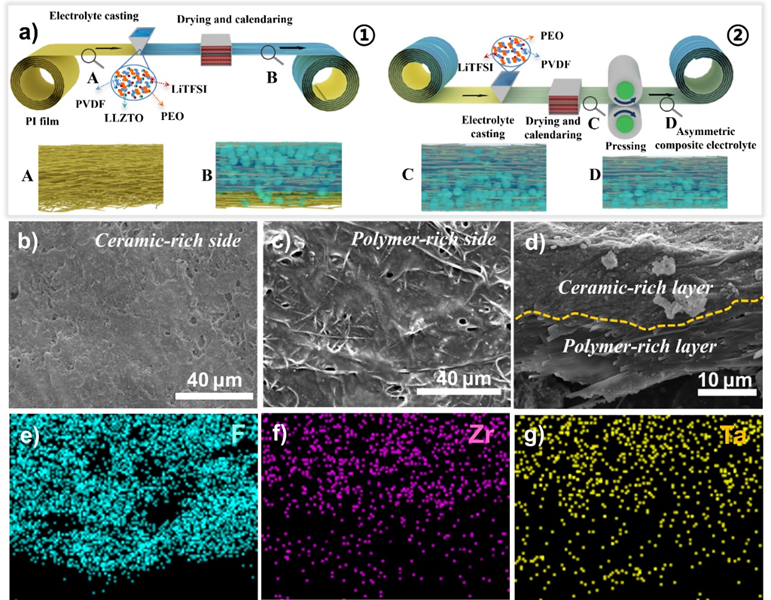

图1.制备的AU-CSE的示意图和物理特性。(a)采用双面流延法制备AU-CSE薄膜的示意图。(b)富陶瓷侧、(c)富聚合物侧、(d)AU-CSE断面图和(e-g)相应的F、Zr、Ta元素EDS映射图。
为了便于涂覆和改善PEO聚合物基体的粘度,引入聚偏氟乙烯(PVDF)。将PVDF、PEO、LiTFSI和LLZTO混合浆料刮涂到PI膜的一侧,以PET离型膜作为转移基底,制备陶瓷富集层。然后,将聚合物基体作为软层涂覆在PI膜的另一侧,辊压后AU-CSE整体的厚度~20 μm。

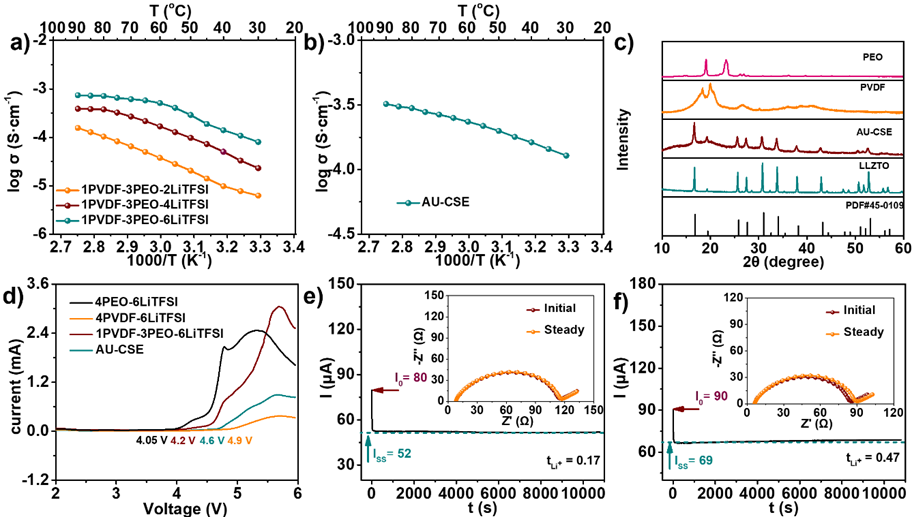

图2. (a)含不同锂盐的聚合物基体和(b)AU-CSE在不同温度下的离子电导率;(c)PEO、PVDF、LLZTO和AU-CSE的陶瓷富集层的XRD图(d)4PEO-6LiTFSI、4PVDF-6LiTFSI、1PVDF-3PEO-6LiTFSI和AU-CSE的LSV比较;(e)Li/1PVDF-3PEO-6LiTFSI/Li和(f)Li/AU-CSE/Li电池在35 ℃下的电流时间曲线(插图:极化前后的相应Nyquist图)

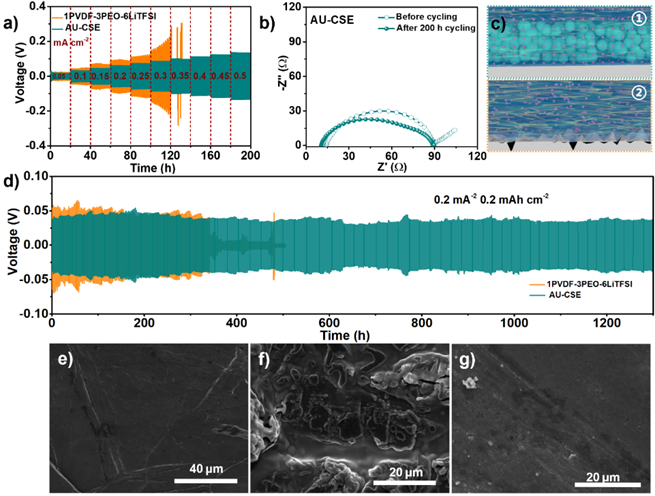

图3. (a)从0.05 mA cm-2/0.05 mAh cm-2到0.5 mA cm-2/0.5 mAh cm-2的Li沉积/剥离性能曲线;(b)循环前后Li/AU-CSE/Li对称电池的电化学阻抗图;(c)锂的沉积行为的图示;(d)Li/1PVDF-3PEO-6LiTFSI/Li和Li/AU-CSE/Li对称电池在0.2 mA cm-2、0.2 mAh cm-2的锂沉积/剥离曲线图;(e)原始的锂箔,(f)在Li/1PVDF-3PEO-6LiTFSI/Li电池中和(g)在Li/AU-CSE/Li电池中循环350 h的SEM图像。

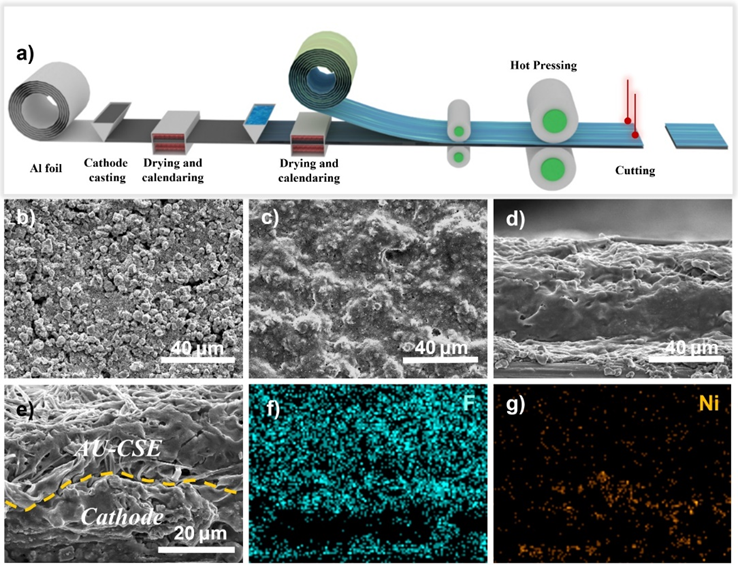

图4. (a) 通过辊压法和热压法降低正极和AU-CSE之间的界面电阻;(b) NCM622正极的表面形貌,(c) NCM622-LiDFOB的表面形貌,(d) NCM622-LiDFOB的截面,(e) 热压后NCM622-LiDFOB支撑的AU-CSE,以及相应的(f) F和(g) Ni元素的EDS图的扫描图像。

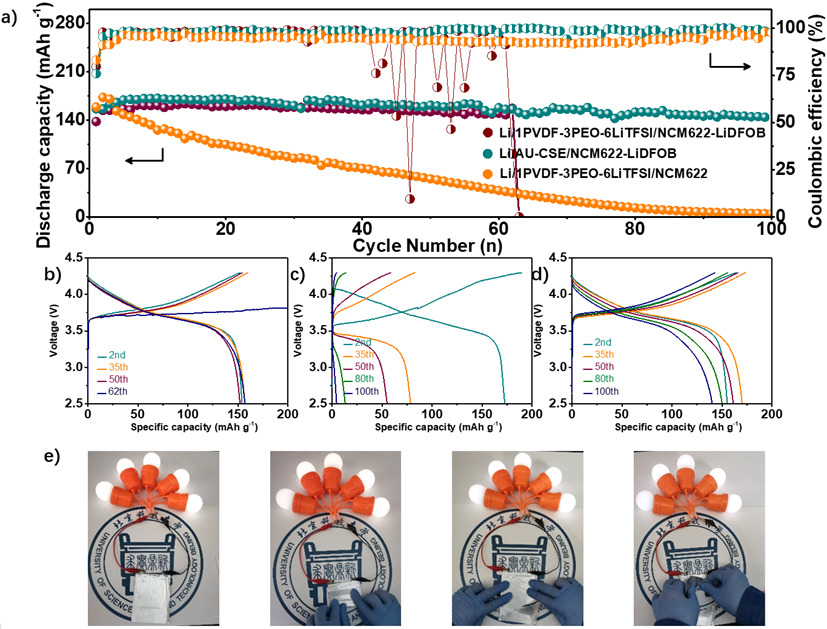

AU-CSE与CEI保护层的协同作用适合于ASSLMBs高压正极体系的实际应用。此外,Li/AU-CSE/NCM622-LiDFOB电池还有着高的安全性能。

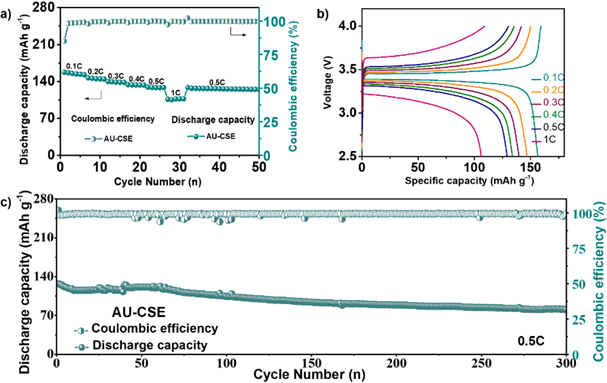

图6 (a, b)Li/AU-CSE/LFP电池在不同电流密度和35℃下的倍率性能及(c)循环性能。
采用在高孔隙的PI膜两侧涂覆结合辊压的方法,成功开发了适用于规模化制备的厚度约为20 μm的超薄非对称复合电解质,以同时克服负极侧的锂枝晶生长和正极侧的大电阻问题。

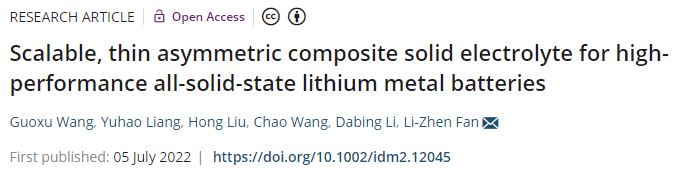

G. Wang, Y. Liang, H. Liu, C. Wang, D. Li, L. Fan. Scalable, thin asymmetric composite solid electrolyte for high-performance all-solid-state lithium metal batteries. Interdiscip. Mater. 2022:1(3). doi: 10.1002/idm2.12045
全文请点击左下角“阅读原文”
