该系列文章是讲解Python OpenCV图像处理知识，前期主要讲解图像入门、OpenCV基础用法，中期讲解图像处理的各种算法，包括图像锐化算子、图像增强技术、图像分割等，后期结合深度学习研究图像识别、图像分类应用。希望文章对您有所帮助，如果有不足之处，还请海涵~

该系列在github所有源代码：

• https://github.com/eastmountyxz/

  ImageProcessing-Python




前一篇文章介绍了OpenCV和Numpy图像处理基础知识，包括读取像素和修改像素，以及几何图形绘制。这篇文章主要讲解Python调用OpenCV获取图像属性，截取感兴趣ROI区域，处理图像通道。知识点如下：

• 一.获取图像属性

• 二.获取感兴趣ROI区域

• 三.图像通道处理

• 四.图像类型转换

学Python近八年，认识了很多大佬和朋友，感恩。由于在外求学且需要养娃，故在CSDN设置成了最低价收费专栏，觉得不错的可以购买抬爱；但作者的本意是帮助更多初学者入门，因此在github开源了所有代码，也在公众号同步更新。深知自己很菜，得拼命努力前行，编程也没有什么捷径，干就对了。希望未来能更透彻学习和撰写文章，同时非常感谢参考文献中的大佬们的文章和分享，共勉。

- https://blog.csdn.net/eastmount

一.获取图像属性

图像最常见的属性包括三个：图像形状（shape）、像素大小（size）和图像类型（dtype）。

1.形状-shape

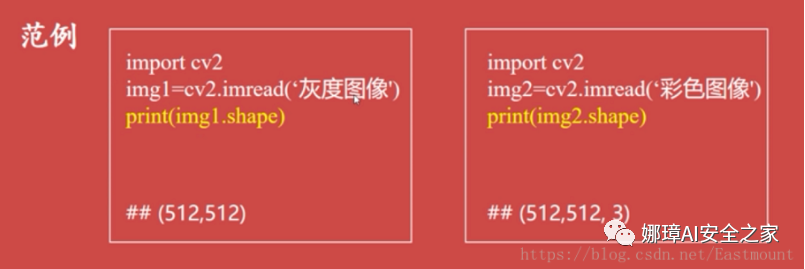

通过shape关键字获取图像的形状，返回包含行数、列数、通道数的元祖。其中灰度图像返回行数和列数，彩色图像返回行数、列数和通道数。如下图所示：

# -*- coding:utf-8 -*-
import cv2
import numpy

#读取图片
img = cv2.imread("yxz.png", cv2.IMREAD_UNCHANGED)

#获取图像形状
print(img.shape)

#显示图像
cv2.imshow("Demo", img)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

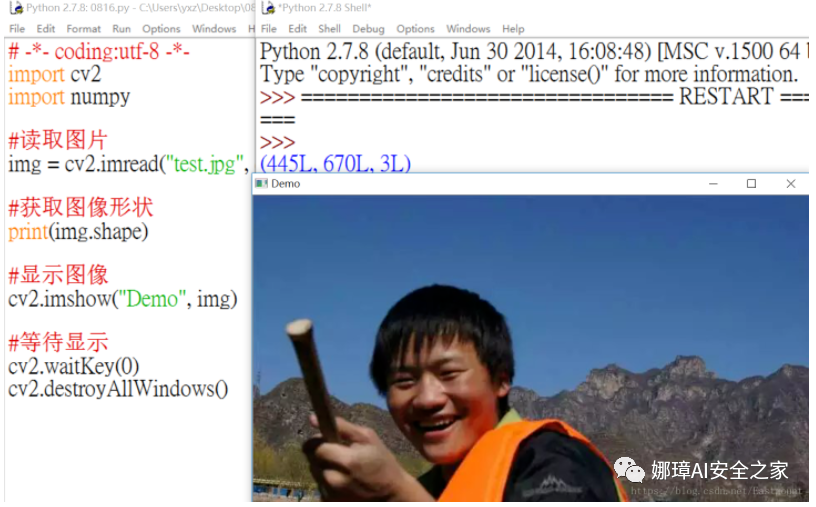

输出结果如下图所示：(445L, 670L, 3L)，该图共445行、670列像素，3个通道。

2.像素数目-size
通过size关键字获取图像的像素数目，其中灰度图像返回行数 * 列数，彩色图像返回行数 * 列数 * 通道数。代码如下：

# -*- coding:utf-8 -*-
import cv2
import numpy

#读取图片
img = cv2.imread("yxz.png", cv2.IMREAD_UNCHANGED)

#获取图像形状
print(img.shape)

#获取像素数目
print(img.size)

输出结果：

• (445L, 670L, 3L)

• 894450

3.图像类型-dtype

通过dtype关键字获取图像的数据类型，通常返回uint8。代码如下：

# -*- coding:utf-8 -*-
import cv2
import numpy

#读取图片
img = cv2.imread("yxz.png", cv2.IMREAD_UNCHANGED)

#获取图像形状
print(img.shape)

#获取像素数目
print(img.size)

#获取图像类型
print(img.dtype)

输出结果：

• (445L, 670L, 3L)

• 894450

• uint8

二.获取感兴趣ROI区域

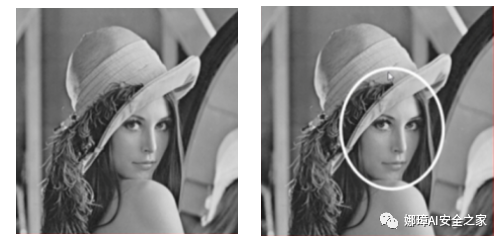

ROI（Region of Interest）表示感兴趣区域，是指从被处理图像以方框、圆形、椭圆、不规则多边形等方式勾勒出需要处理的区域。可以通过各种算子（Operator）和函数求得感兴趣ROI区域，被广泛应用于热点地图、人脸识别、图像分割等领域。如图获取Lena图的脸部轮廓。

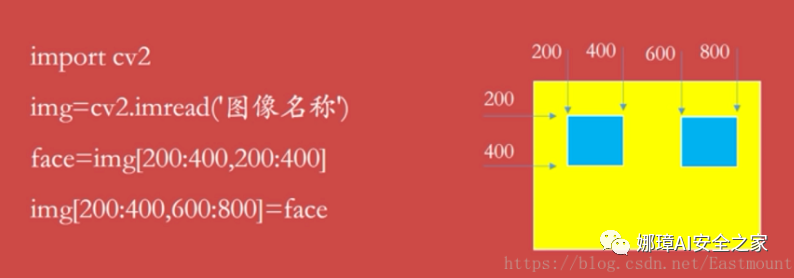

通过像素矩阵可以直接获取ROI区域，如img[200:400, 200:400]。

代码如下：

# -*- coding:utf-8 -*-
import cv2
import numpy as np

#读取图片
img = cv2.imread("test.jpg", cv2.IMREAD_UNCHANGED)

#定义200*100矩阵 3对应BGR
face = np.ones((200, 100, 3))

#显示原始图像
cv2.imshow("Demo", img)

#显示ROI区域
face = img[200:400, 200:300]
cv2.imshow("face", face)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

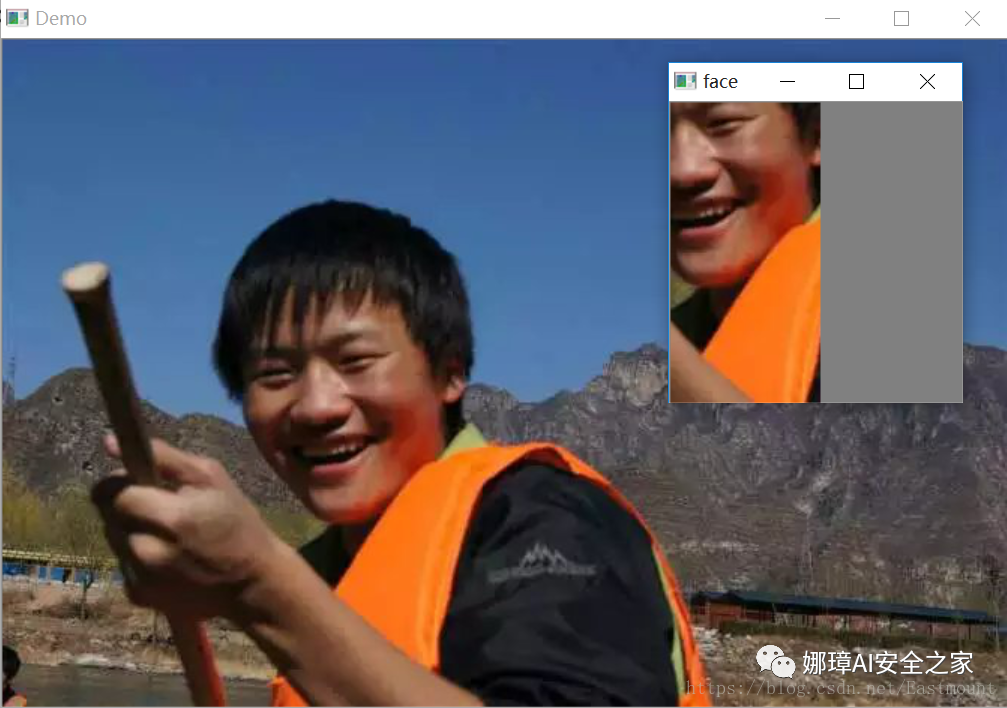

输出结果如下图所示：

下面将提取的ROI图像进行融合实验，代码如下：

# -*- coding:utf-8 -*-
import cv2
import numpy as np

#读取图片
img = cv2.imread("test.jpg", cv2.IMREAD_UNCHANGED)

#定义300*100矩阵 3对应BGR
face = np.ones((200, 200, 3))

#显示原始图像
cv2.imshow("Demo", img)

#显示ROI区域
face = img[100:300, 150:350]
img[0:200,0:200] = face
cv2.imshow("face", img)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

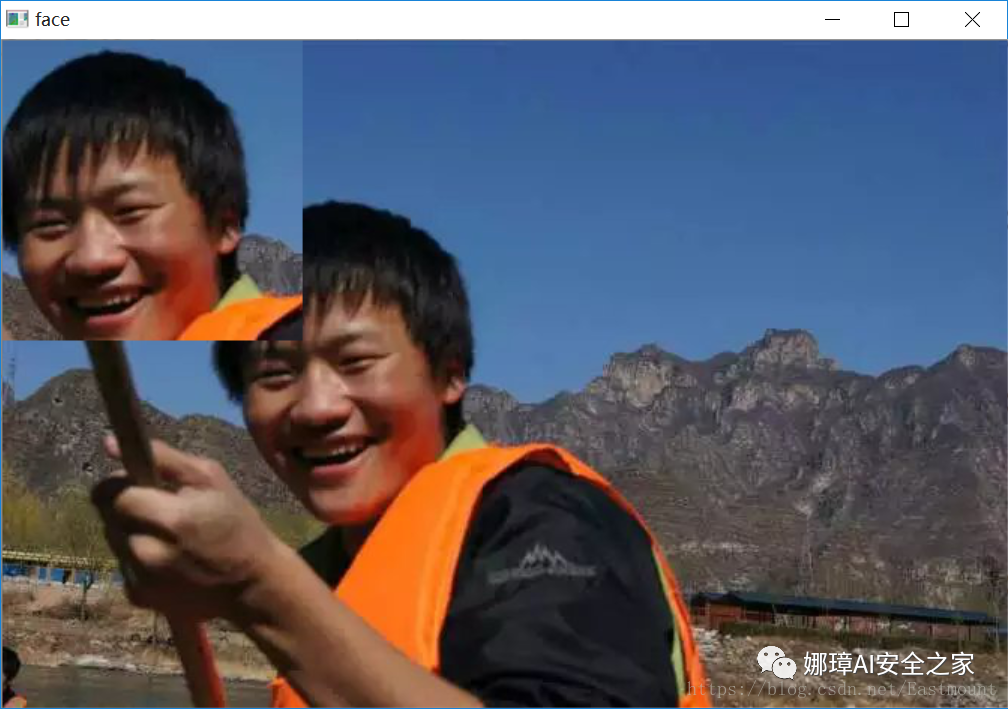

将提取的头部融合至图像左上角部分，如下图所示：

如果想将两张图像进行融合，只需再读取一张图像即可，方法原理类似。代码如下：

# -*- coding:utf-8 -*-
import cv2
import numpy as np

#读取图片
img = cv2.imread("yxz.jpg", cv2.IMREAD_UNCHANGED)
test = cv2.imread("na.jpg", cv2.IMREAD_UNCHANGED)

#定义300*100矩阵 3对应BGR
face = np.ones((200, 200, 3))

#显示原始图像
cv2.imshow("Demo", img)

#显示ROI区域
face = img[100:300, 150:350]
test[400:600,400:600] = face
cv2.imshow("Pic", test)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

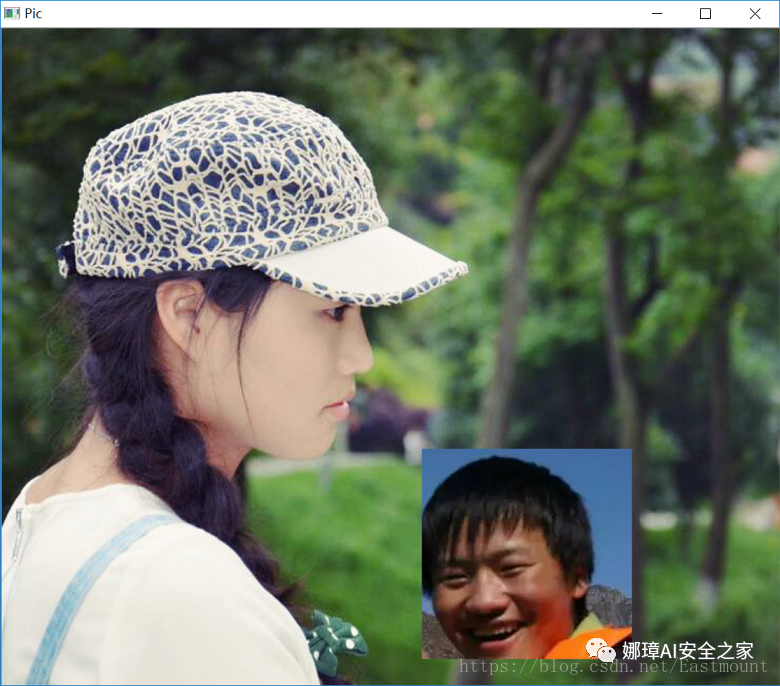

输出结果如下图所示：

三.图像通道处理

OpenCV通过split()函数和merge()函数实现对图像通道的处理，包括通道分离和通道合并。

1.通道拆分-split

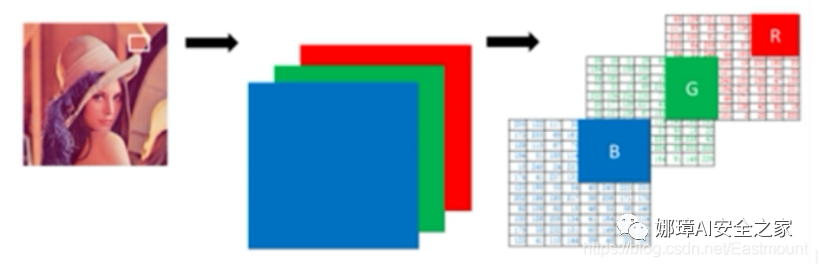

OpenCV读取的彩色图像由B、G、R三原色组成，可以通过下面代码获取不同的通道。

• b = img[:, :, 0]

• g = img[:, :, 1]

• r = img[:, :, 2]

也可以使用split()函数拆分通道，下面是拆分不同通道再显示的代码。

• mv = split(m[, mv])

  – m表示输入的多通道数组

  – mv表示输出的数组或vector容器

# -*- coding:utf-8 -*-
import cv2
import numpy as np

#读取图片
img = cv2.imread("Lena.png")

#拆分通道
b, g, r = cv2.split(img)

#显示原始图像
cv2.imshow("B", b)
cv2.imshow("G", g)
cv2.imshow("R", r)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

显示结果如图所示，它展示了B、G、R三个通道的颜色分量。

也可以获取不同通道颜色，核心代码为：

• b = cv2.split(a)[0]

• g = cv2.split(a)[1]

• r = cv2.split(a)[2]

2.通道合并-merge

该函数是split()函数的逆向操作，将多个数组合成一个通道的数组，从而实现图像通道的合并，其函数原型如下：

• dst = merge(mv[, dst])
  – mv表示输入的需要合并的数组，所有矩阵必须有相同的大小和深度
  – dst表示输出的具有与mv[0]相同大小和深度的数组

核心代码如下：

• m = cv2.merge([b, g, r])

# -*- coding:utf-8 -*-
import cv2
import numpy as np

#读取图片
img = cv2.imread("Lena.png")

#拆分通道
b, g, r = cv2.split(img)

#合并通道
m = cv2.merge([b, g, r])
cv2.imshow("Merge", m)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

输出结果如下，它将拆分的B、G、R三个通道的颜色分量进行了合并，接着显示合并后的图像。

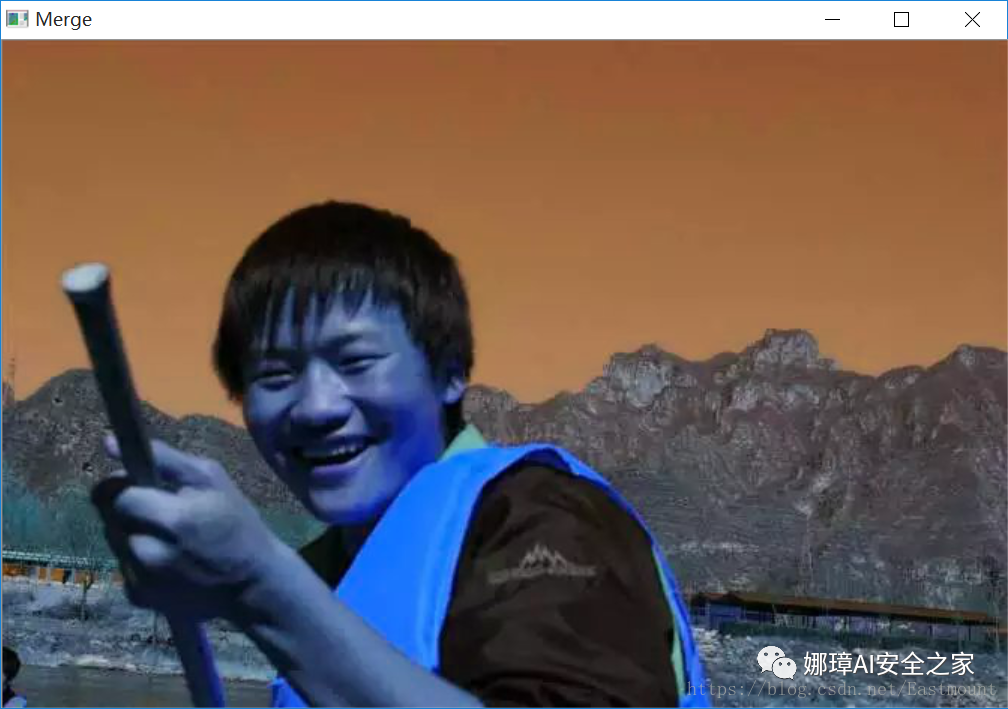

注意，如果是合并[r,g,b]三通道，则显示如下所示，因OpenCV是按照BGR进行读取的。

• b, g, r = cv2.split(img)

• m = cv2.merge([r, g, b])

• cv2.imshow(“Merge”, m)




同时，可以提取图像的不同颜色，提取B颜色通道，G、B通道设置为0，则显示蓝色。代码如下所示：

# -*- coding:utf-8 -*-
import cv2
import numpy as np

#读取图片
img = cv2.imread("test.jpg", cv2.IMREAD_UNCHANGED)
rows, cols, chn = img.shape

#拆分通道
b = cv2.split(img)[0]
g = np.zeros((rows,cols),dtype=img.dtype)
r = np.zeros((rows,cols),dtype=img.dtype)

#合并通道
m = cv2.merge([b, g, r])
cv2.imshow("Merge", m)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

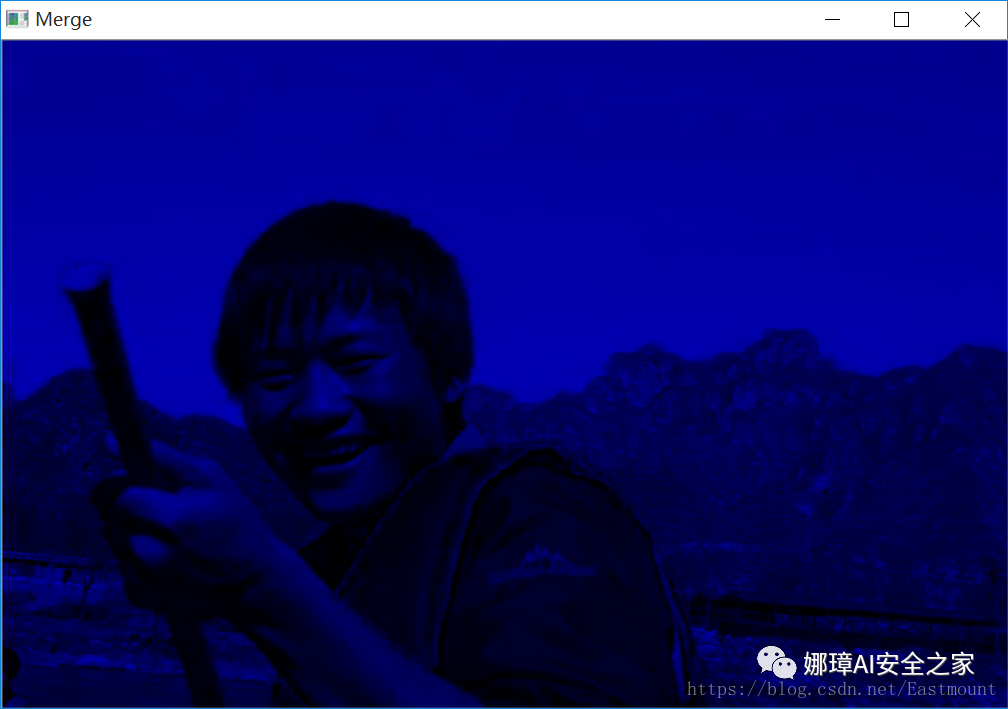

蓝色通道输出结果如下所示：

绿色通道核心代码及输出结果如下所示：

• rows, cols, chn = img.shape

• b = np.zeros((rows,cols), dtype=img.dtype)

• g = cv2.split(img)[1]

• r = np.zeros((rows,cols), dtype=img.dtype)

• m = cv2.merge([b, g, r])




红色通道修改方法与上面类似。

四.图像类型转换

在日常生活中，我们看到的大多数彩色图像都是RGB类型，但是在图像处理过程中，常常需要用到灰度图像、二值图像、HSV、HSI等颜色。图像类型转换是指将一种类型转换为另一种类型，比如彩色图像转换为灰度图像、BGR图像转换为RGB图像。OpenCV提供了200多种不同类型之间的转换，其中最常用的包括3类，如下：

• cv2.COLOR_BGR2GRAY

• cv2.COLOR_BGR2RGB

• cv2.COLOR_GRAY2BGR

OpenCV提供了cvtColor()函数实现这些功能。其函数原型如下所示：

• dst = cv2.cvtColor(src, code[, dst[, dstCn]])

  – src表示输入图像，需要进行颜色空间变换的原图像

  – dst表示输出图像，其大小和深度与src一致

  – code表示转换的代码或标识

  – dstCn表示目标图像通道数，其值为0时，则有src和code决定

该函数的作用是将一个图像从一个颜色空间转换到另一个颜色空间，其中，RGB是指Red、Green和Blue，一副图像由这三个通道（channel）构成；Gray表示只有灰度值一个通道；HSV包含Hue（色调）、Saturation（饱和度）和Value（亮度）三个通道。在OpenCV中，常见的颜色空间转换标识包括：

• CV_BGR2BGRA

• CV_RGB2GRAY

• CV_GRAY2RGB

• CV_BGR2HSV

• CV_BGR2XYZ

• CV_BGR2HLS

下面是调用cvtColor()函数将图像进行灰度化处理的代码。

#encoding:utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt

#读取图片
src = cv2.imread('Lena.png')

#图像类型转换
result = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

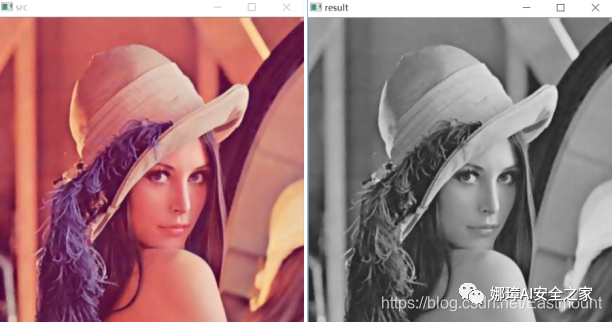

输出结果如图所示，它将左边的彩色图像转换为右边的灰度图像，更多灰度转化的算法参考后续文章。

同样，可以调用 ：

• grayImage = cv2.cvtColor(src, cv2.COLOR_BGR2HSV)

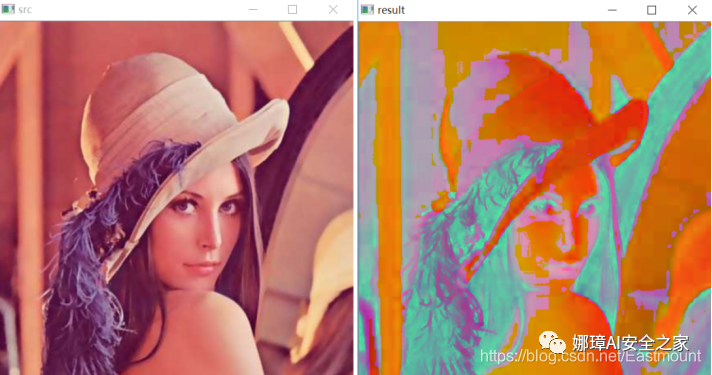

核心代码将彩色图像转换为HSV颜色空间，如图所示。

下面代码对比了九种常见的颜色空间，包括BGR、RGB、GRAY、HSV、YCrCb、HLS、XYZ、LAB和YUV，并循环显示处理后的图像。

# -*- coding: utf-8 -*-
# By: Eastmount CSDN 2021-01-26
import cv2
import numpy as np
import matplotlib.pyplot as plt

#读取原始图像
img_BGR = cv2.imread('na.png')

#BGR转换为RGB
img_RGB = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2RGB)

#灰度化处理
img_GRAY = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2GRAY)

#BGR转HSV
img_HSV = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2HSV)

#BGR转YCrCb
img_YCrCb = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2YCrCb)

#BGR转HLS
img_HLS = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2HLS)

#BGR转XYZ
img_XYZ = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2XYZ)

#BGR转LAB
img_LAB = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2LAB)

#BGR转YUV
img_YUV = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2YUV)

#调用matplotlib显示处理结果
titles = ['BGR', 'RGB', 'GRAY', 'HSV', 'YCrCb', 'HLS', 'XYZ', 'LAB', 'YUV']
images = [img_BGR, img_RGB, img_GRAY, img_HSV, img_YCrCb,
          img_HLS, img_XYZ, img_LAB, img_YUV]
for i in range(9):
   plt.subplot(3, 3, i+1), plt.imshow(images[i], 'gray')
   plt.title(titles[i])
   plt.xticks([]),plt.yticks([])
plt.show()

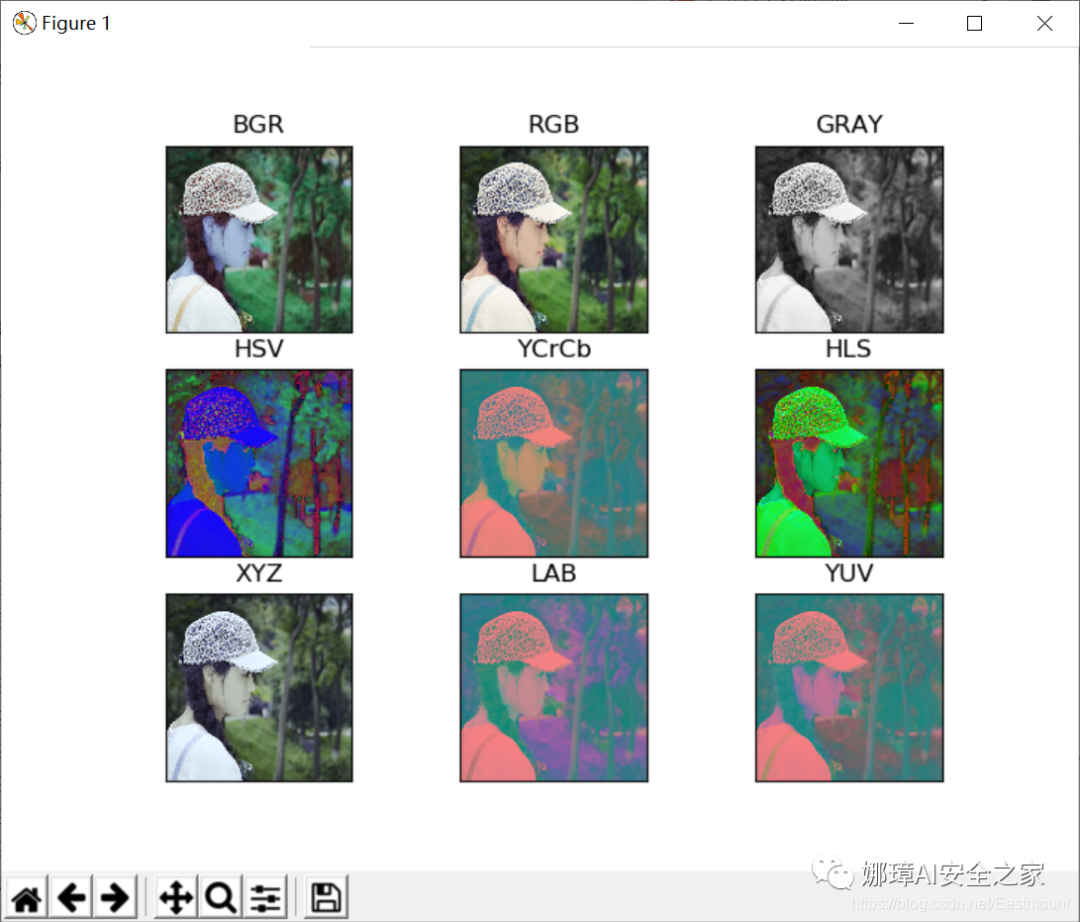

其运行结果如图所示：

五.总结

写到这里，这篇毒基础性文章就介绍结束了。希望文章对大家有所帮助，如果有错误或不足之处，还请海涵。本文首发于CSDN专栏，为了帮助更多同学故在公众号同步更新，一起加油！

• 一.获取图像属性

• 二.获取感兴趣ROI区域

• 三.图像通道处理

• 四.图像类型转换

学Python近八年，认识了很多大佬和朋友，希望大家一起进步，作者也会继续深入学习并分享Python相关知识。由于在外求学且需要养娃，故在CSDN设置成了最低价收费专栏，觉得不错的可以购买；但作者的本意是帮助更多初学者入门，因此在github开源了所有代码，也在公众号同步更新。深知自己很菜，得拼命努力前行，编程也没有什么捷径，干就对了。希望未来能更透彻撰写相关文章，同时非常感谢参考文献中的大佬们的文章和分享，砥砺前行。

前文回顾（下面的超链接可以点击喔）：

• [Python图像处理] 一.图像处理基础知识及OpenCV入门函数

• [Python图像处理] 二.OpenCV+Numpy库读取与修改像素

• [Python图像处理] 三.获取图像属性、兴趣ROI区域及通道处理





2020年新开的“娜璋AI安全之家”，主要围绕Python大数据分析、网络空间安全、人工智能、Web渗透及攻防技术进行讲解，同时分享CCF、SCI、南核北核论文的算法实现。娜璋之家会更加系统，并重构作者的所有文章，从零讲解Python和安全，写了近十年文章，真心想把自己所学所感所做分享出来，还请各位多多指教，真诚邀请您的关注！谢谢。2021年继续加油！

（By：Eastmount 2021-02-08 夜于贵阳）

参考文献：

• [1] 罗子江. Python中的图像处理[M]. 科学出版社，2020.

• [2] https://blog.csdn.net/eastmount/category_9278090.html

• [3] 冈萨雷斯. 数字图像处理（第3版）[M]. 电子工业出版社，2013.

• [4] 阮秋琦. 数字图像处理学（第3版）[M]. 电子工业出版社，2008.

• [5]毛星云，冷雪飞. OpenCV3编程入门[M]. 电子工业出版社，2015.

• [6]张铮. 数字图像处理与机器视觉——Visual C++与Matlab实现.

• [6]网易云课堂_高登教育. Python+OpenCV图像处理
