该系列文章是讲解Python OpenCV图像处理知识，前期主要讲解图像入门、OpenCV基础用法，中期讲解图像处理的各种算法，包括图像锐化算子、图像增强技术、图像分割等，后期结合深度学习研究图像识别、图像分类、目标检测应用。

前一篇文章介绍图像腐蚀和图像膨胀算法。本篇文章将讲解主要讲解Python调用OpenCV实现图像形态学转化，包括图像开运算、图像闭运算和梯度运算，基础性知识希望对您有所帮助。不足之处，还请海涵~

• 一.图像开运算

• 二.图像闭运算

• 三.图像梯度运算

• 四.总结

文章参考自己以前系列图像处理文章及OpenCV库函数，同时部分参考网易云lilizong老师的视频，推荐大家去学习。同时，本篇文章涉及到《计算机图形学》基础知识，请大家下来补充。该系列在github所有源代码：

• https://github.com/eastmountyxz/
  ImageProcessing-Python

前文回顾（下面的超链接可以点击喔）：

• [Python图像处理] 一.图像处理基础知识及OpenCV入门函数

• [Python图像处理] 二.OpenCV+Numpy库读取与修改像素

• [Python图像处理] 三.获取图像属性、兴趣ROI区域及通道处理

• [Python图像处理] 四.图像平滑之均值滤波、方框滤波、高斯滤波、中值滤波及双边滤波

• [Python图像处理] 五.图像融合、加法运算及图像类型转换

• [Python图像处理] 六.图像缩放、图像旋转、图像翻转与图像平移

• [Python图像处理] 七.图像阈值化处理及民族服饰实验对比

• [Python图像处理] 八.图像腐蚀与图像膨胀

• [Python图像处理] 九.形态学之图像开运算、闭运算、梯度运算


学Python近八年，认识了很多大佬和朋友，感恩。由于在外求学且需要养娃，故在CSDN设置成了最低价收费专栏，觉得不错的可以购买抬爱；但作者的本意是帮助更多初学者入门，因此在github开源了所有代码，也在公众号同步更新。深知自己很菜，得拼命努力前行，编程也没有什么捷径，干就对了。希望未来能更透彻学习和撰写文章，同时非常感谢参考文献中的大佬们的文章和分享，共勉。

- https://blog.csdn.net/eastmount

数学形态学（Mathematical morphology）是一门建立在图论和拓扑学基础之上的图像分析学科，是数学形态学图像处理的基本理论。其基本的运算包括：腐蚀和膨胀、开运算和闭运算、骨架抽取、极限腐蚀、击中击不中变换、形态学梯度、Top-hat变换、颗粒分析、流域变换等。

一. 图像开运算

1.基本原理

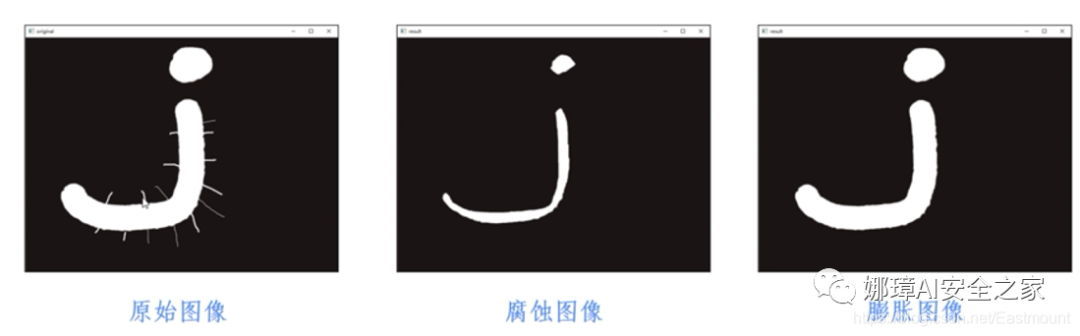

图像开运算是图像依次经过腐蚀、膨胀处理后的过程。图像被腐蚀后，去除了噪声，但是也压缩了图像；接着对腐蚀过的图像进行膨胀处理，可以去除噪声，并保留原有图像。如下图所示：

开运算(img) = 膨胀( 腐蚀(img) )

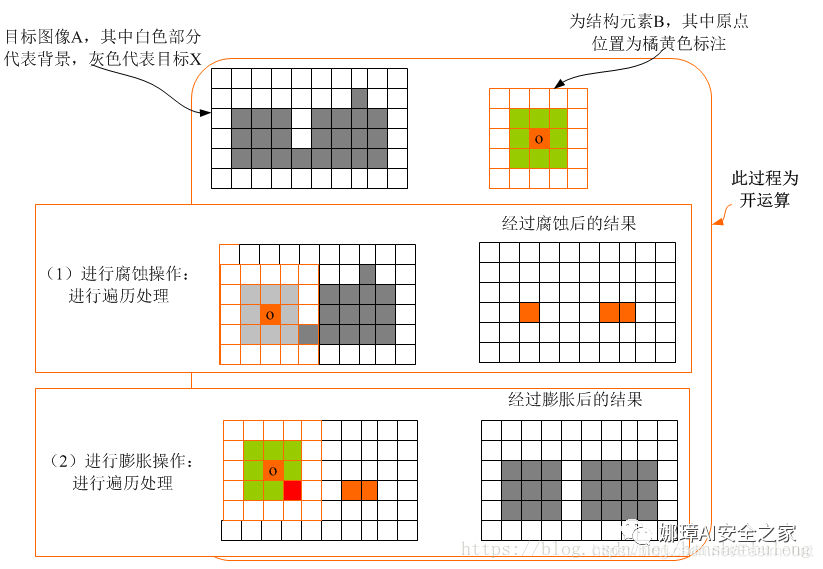

下图是hanshanbuleng博主提供的开运算效果图，推荐大家学习他的文章。

• https://blog.csdn.net/hanshanbuleng/article/details/80657148




2.函数原型
图像开运算主要使用的函数morphologyEx，它是形态学扩展的一组函数，其参数cv2.MORPH_OPEN对应开运算。其原型如下：

• dst = cv2.morphologyEx(src,

  cv2.MORPH_OPEN, kernel)

参数dst表示处理的结果，src表示原图像，cv2.MORPH_OPEN表示开运算，kernel表示卷积核。

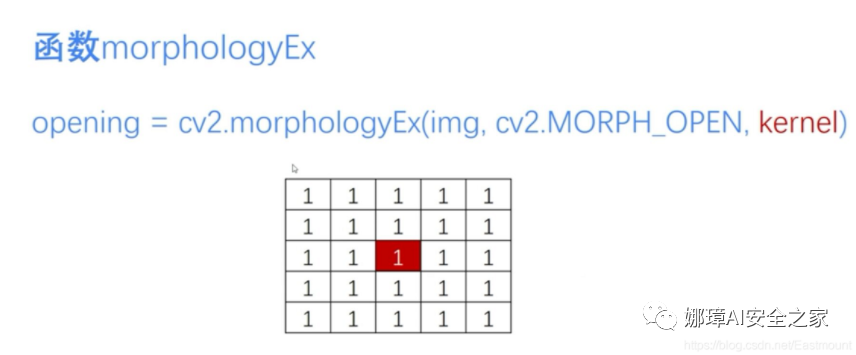

下图表示5*5的卷积核，可以采用函数 np.ones((5,5), np.uint8) 构建。

运行结果如下图所示：

3.代码实现
完整代码如下所示：

#encoding:utf-8
import cv2
import numpy as np

#读取图片
src = cv2.imread('test01.png', cv2.IMREAD_UNCHANGED)

#设置卷积核
kernel = np.ones((5,5), np.uint8)

#图像开运算
result = cv2.morphologyEx(src, cv2.MORPH_OPEN, kernel)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

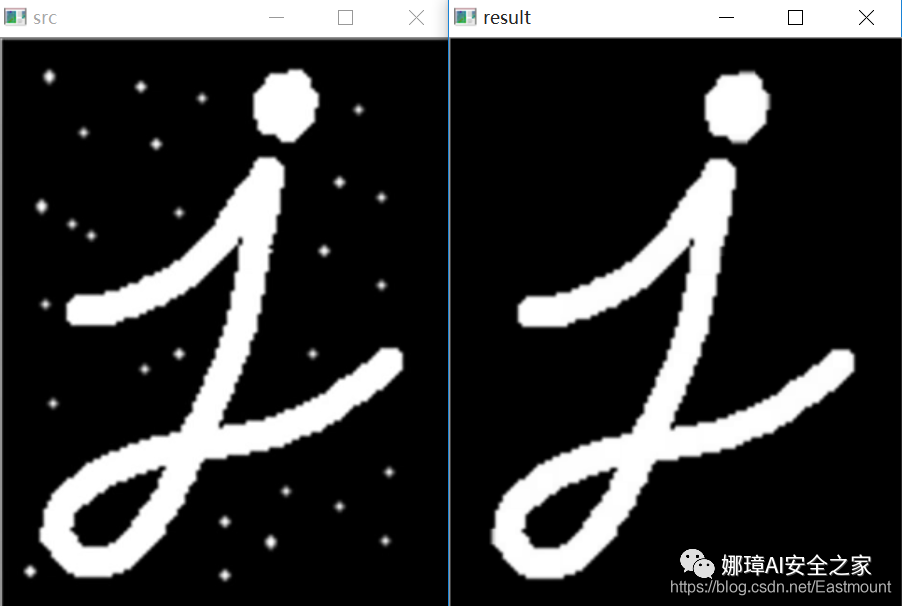

输出结果如下图所示，可以看到噪声已经被去除了。

但是结果result中仍然有部分噪声，如果想去除更彻底将卷积设置为10*10的。

• kernel = np.ones((10,10), np.uint8)

• result = cv2.morphologyEx(src,

  cv2.MORPH_OPEN, kernel)

二. 图像闭运算

1.基本原理

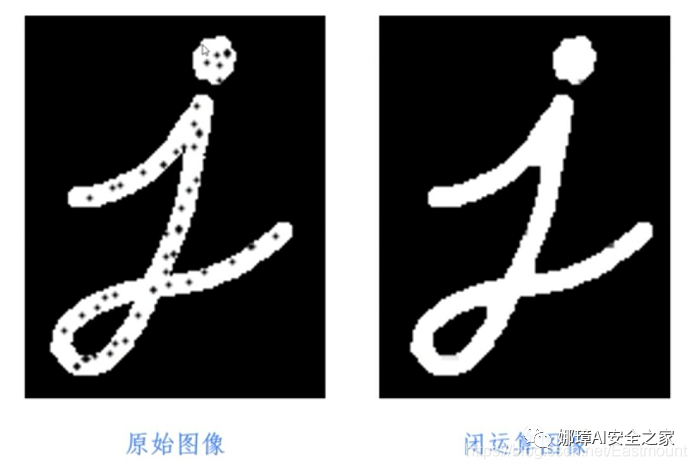

图像闭运算是图像依次经过膨胀、腐蚀处理后的过程。图像先膨胀，后腐蚀，它有助于关闭前景物体内部的小孔，或物体上的小黑点。如下图所示：

闭运算(img) = 腐蚀( 膨胀(img) )

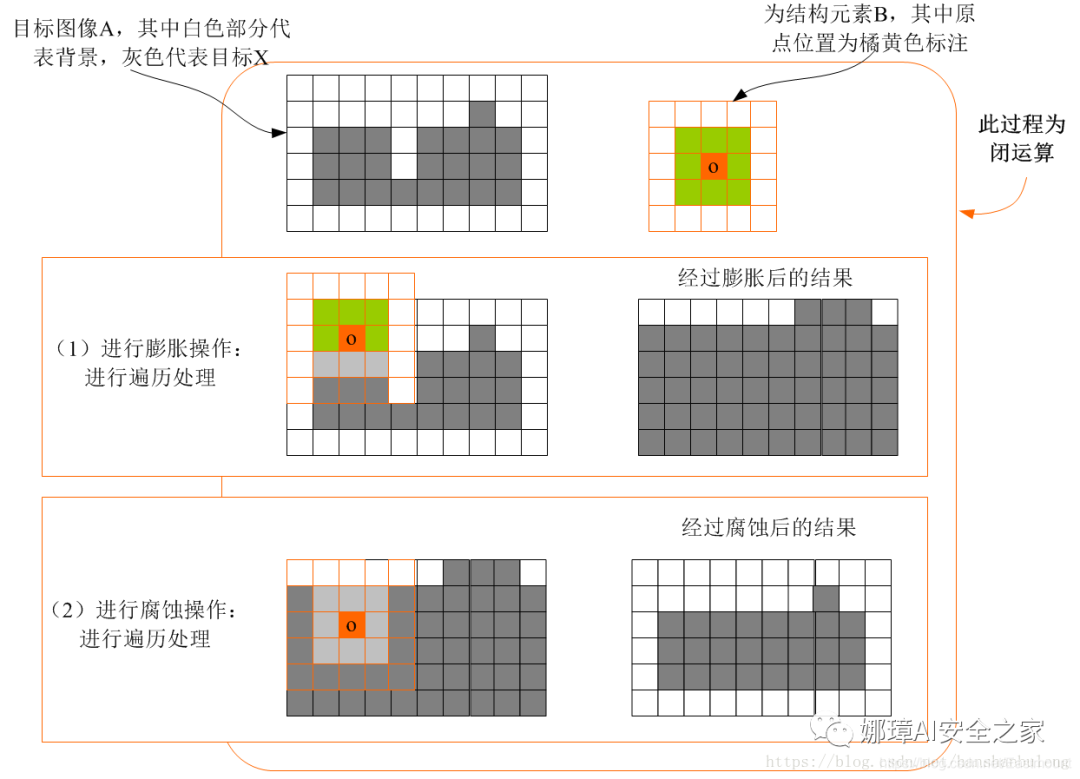

下图是hanshanbuleng博主提供的开运算效果图，推荐大家学习他的文章。

2.函数原型
图像闭运算主要使用的函数morphologyEx，其原型如下：

• dst = cv2.morphologyEx(src,

  cv2.MORPH_CLOSE, kernel)

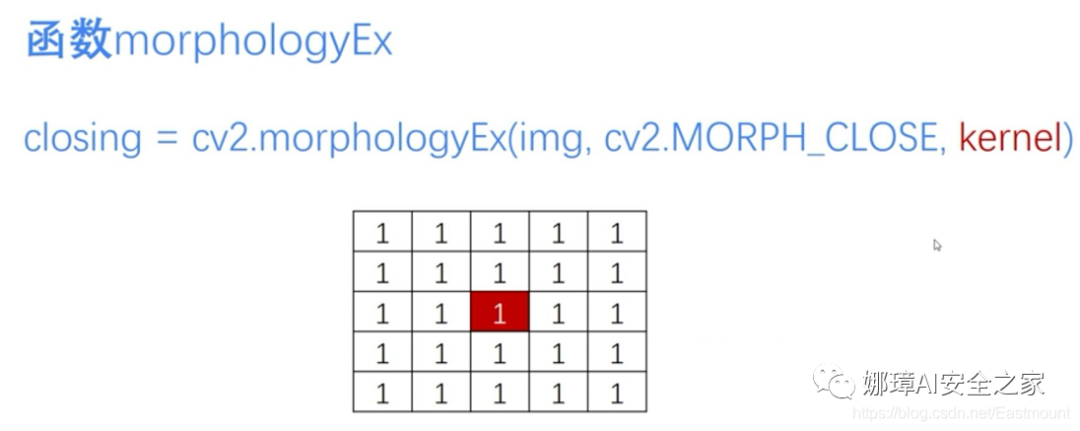

参数dst表示处理的结果，src表示原图像， cv2.MORPH_CLOSE表示闭运算，kernel表示卷积核。下图表示5*5的卷积核，可以采用函数 np.ones((5,5), np.uint8) 构建。

运行结果如下图所示：

3.代码实现
完整代码如下所示：

#encoding:utf-8
import cv2
import numpy as np

#读取图片
src = cv2.imread('test03.png', cv2.IMREAD_UNCHANGED)

#设置卷积核
kernel = np.ones((10,10), np.uint8)

#图像闭运算
result = cv2.morphologyEx(src, cv2.MORPH_CLOSE, kernel)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

输出结果如下图所示，可以看到中间的噪声去掉。

三. 图像梯度运算

1.基本原理

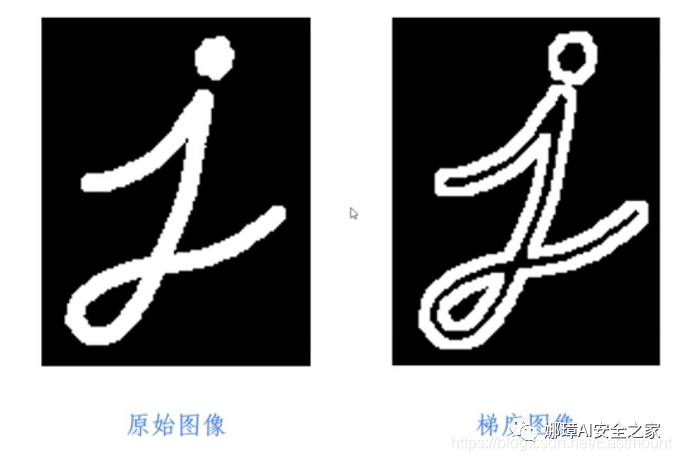

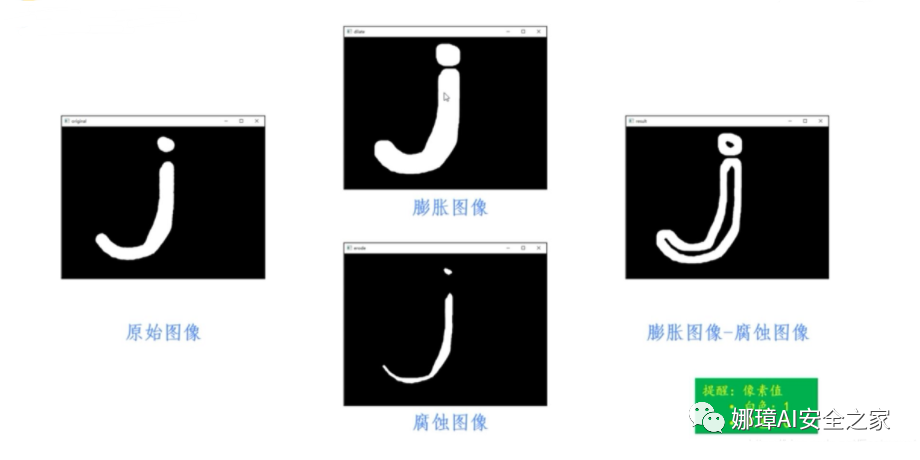

图像梯度运算是膨胀图像减去腐蚀图像的结果，得到图像的轮廓，其中二值图像1表示白色点，0表示黑色点。如下图所示：

2.函数原型
图像梯度运算主要使用的函数morphologyEx，参数为cv2.MORPH_GRADIENT。其原型如下：

• dst = cv2.morphologyEx(src,

  cv2.MORPH_GRADIENT, kernel)




参数dst表示处理的结果，src表示原图像， cv2.MORPH_GRADIENT表示梯度运算，kernel表示卷积核。5*5的卷积核可以采用函数 np.ones((5,5), np.uint8) 构建。

运行结果如下图所示：

3.代码实现
完整代码如下所示：

#encoding:utf-8
import cv2
import numpy as np

#读取图片
src = cv2.imread('test04.png', cv2.IMREAD_UNCHANGED)

#设置卷积核
kernel = np.ones((10,10), np.uint8)

#图像闭运算
result = cv2.morphologyEx(src, cv2.MORPH_GRADIENT, kernel)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

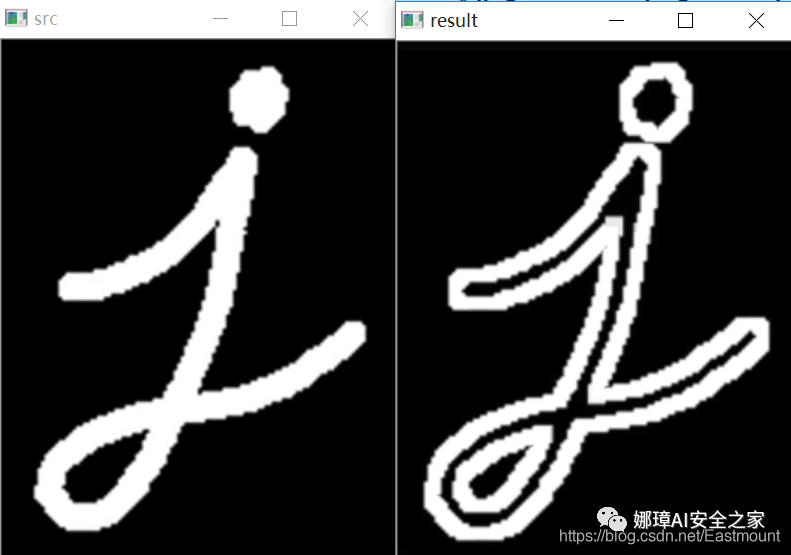

输出结果如下图所示，可以看到中间的噪声去掉。

四.总结

本篇文章主要讲解Python调用OpenCV实现图像腐蚀和图像膨胀的算法，基础性知识希望对您有所帮助。

• 一.图像开运算

• 二.图像闭运算

• 三.图像梯度运算

• 四.总结




这系列文章是当时2018年考博期间撰写的，感觉还不错。同时，回想2018年当时写这篇文章的感言，挺有意思的，每个阶段都有每个阶段的感受，并不断激励自己进步。

三尺讲台，三寸舌，
三千桃李，三杆笔。
再累再苦，站在讲台前就是最美的自己，几个月的烦恼和忧愁都已消失，真的好享受这种状态，仿佛散着光芒，终于给低年级的同学上课了越早培养编程兴趣越好，恨不能倾囊相授。即使当一辈子的教书匠，平平淡淡也喜欢，而且总感觉给学生讲课远不是课酬和职称所能比拟，这就是所谓的事业，所谓的爱好。

祝大家五一节快乐，爱你们，小珞太乖了~

源代码下载地址，记得帮忙点star和关注喔！

• https://github.com/eastmountyxz/

  ImageProcessing-Python

2020年8月18新开的“娜璋AI安全之家”，主要围绕Python大数据分析、网络空间安全、人工智能、Web渗透及攻防技术进行讲解，同时分享CCF、SCI、南核北核论文的算法实现。娜璋之家会更加系统，并重构作者的所有文章，从零讲解Python和安全，写了近十年文章，真心想把自己所学所感所做分享出来，还请各位多多指教，真诚邀请您的关注！谢谢。

(By:Eastmount 2021-05-04 夜于贵阳 )
