该系列文章是讲解Python OpenCV图像处理知识，前期主要讲解图像入门、OpenCV基础用法，中期讲解图像处理的各种算法，包括图像锐化算子、图像增强技术、图像分割等，后期结合深度学习研究图像识别、图像分类、目标检测应用。

前一篇文章介绍图像形态学变换，包括图像开运算、图像闭运算和梯度运算。本篇文章继续讲解Python调用OpenCV实现图像形态学变换，包括图像顶帽运算和图像黑帽运算，基础性知识希望对您有所帮助。不足之处，还请海涵~

• 一.图像顶帽运算

• 二.图像黑帽运算

• 三.总结

文章参考自己以前系列图像处理文章及OpenCV库函数，同时部分参考网易云lilizong老师的视频，推荐大家去学习。同时，本篇文章涉及到《计算机图形学》基础知识，请大家下来补充。该系列在github所有源代码：

• https://github.com/eastmountyxz/
  ImageProcessing-Python

前文回顾（下面的超链接可以点击喔）：

• [Python图像处理] 一.图像处理基础知识及OpenCV入门函数

• [Python图像处理] 二.OpenCV+Numpy库读取与修改像素

• [Python图像处理] 三.获取图像属性、兴趣ROI区域及通道处理

• [Python图像处理] 四.图像平滑之均值滤波、方框滤波、高斯滤波、中值滤波及双边滤波

• [Python图像处理] 五.图像融合、加法运算及图像类型转换

• [Python图像处理] 六.图像缩放、图像旋转、图像翻转与图像平移

• [Python图像处理] 七.图像阈值化处理及民族服饰实验对比

• [Python图像处理] 八.图像腐蚀与图像膨胀

• [Python图像处理] 九.形态学之图像开运算、闭运算、梯度运算


学Python近八年，认识了很多大佬和朋友，感恩。由于在外求学且需要养娃，故在CSDN设置成了最低价收费专栏，觉得不错的可以购买抬爱；但作者的本意是帮助更多初学者入门，因此在github开源了所有代码，也在公众号同步更新。深知自己很菜，得拼命努力前行，编程也没有什么捷径，干就对了。希望未来能更透彻学习和撰写文章，同时非常感谢参考文献中的大佬们的文章和分享，共勉。

- https://blog.csdn.net/eastmount

数学形态学（Mathematical morphology）是一门建立在图论和拓扑学基础之上的图像分析学科，是数学形态学图像处理的基本理论。其基本的运算包括：腐蚀和膨胀、开运算和闭运算、骨架抽取、极限腐蚀、击中击不中变换、形态学梯度、Top-hat变换、颗粒分析、流域变换等。

一. 图像顶帽运算

1.基本原理

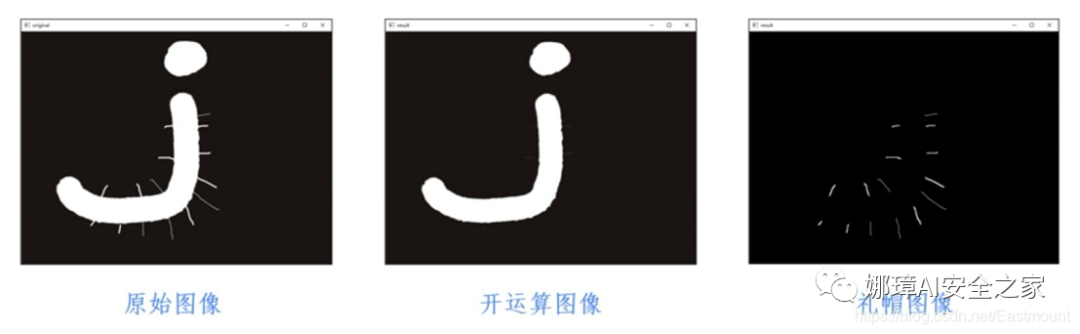

图像顶帽（或图像礼帽）运算是原始图像减去图像开运算的结果，得到图像的噪声。如下图所示：

顶帽运算(img) = 原始图像(img) - 开运算(img)

2.函数原型

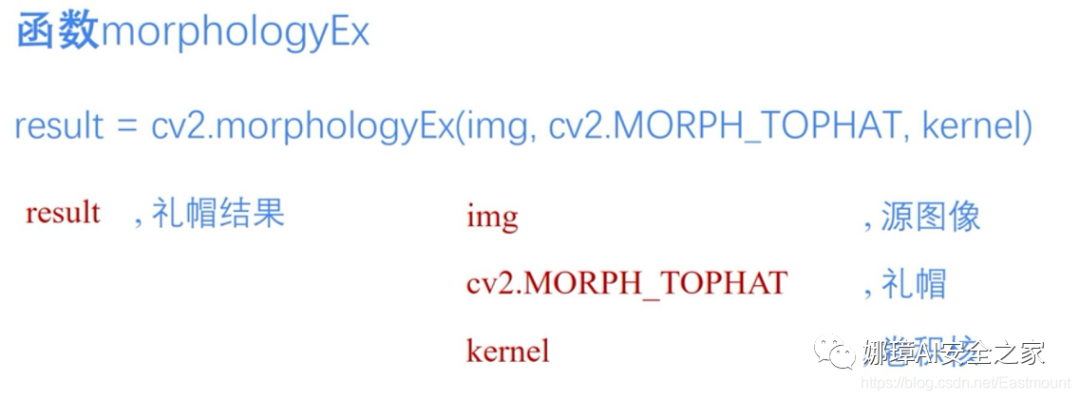

图像开运算主要使用的函数morphologyEx，它是形态学扩展的一组函数，其参数cv2.MORPH_TOPHAT对应开运算。其原型如下：

• dst = cv2.morphologyEx(src,

  cv2.MORPH_TOPHAT, kernel)

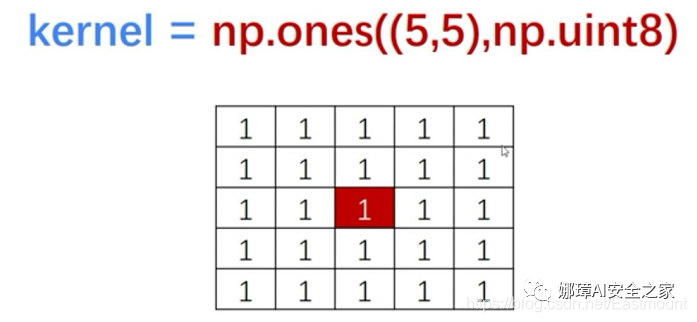

参数dst表示处理的结果，src表示原图像，cv2.MORPH_TOPHAT表示顶帽运算，kernel表示卷积核。下图表示5*5的卷积核，可以采用函数 np.ones((5,5), np.uint8) 构建。

卷积如下图所示：

3.代码实现
完整代码如下所示：

#encoding:utf-8
import cv2
import numpy as np

#读取图片
src = cv2.imread('test01.png', cv2.IMREAD_UNCHANGED)

#设置卷积核
kernel = np.ones((5,5), np.uint8)

#图像顶帽运算
result = cv2.morphologyEx(src, cv2.MORPH_TOPHAT, kernel)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

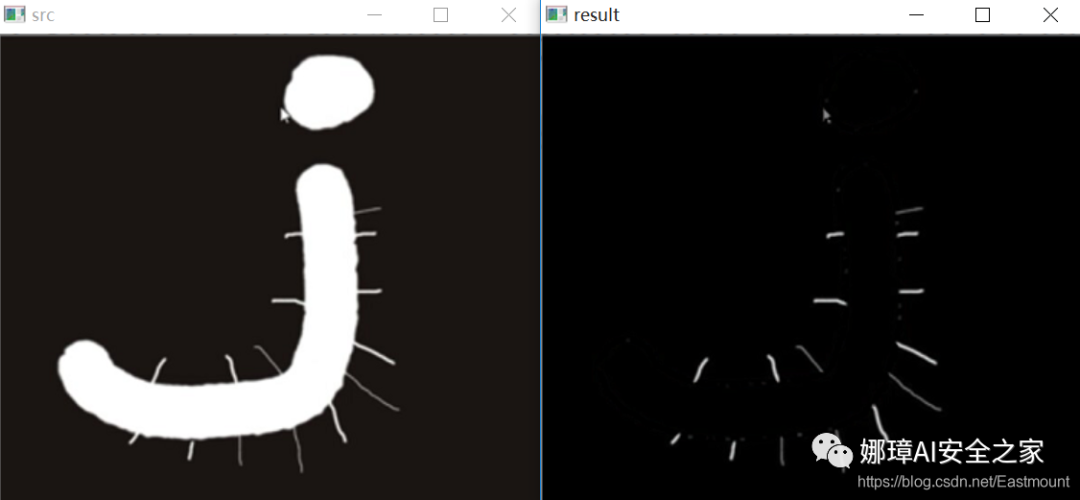

输出结果如下图所示，可以看到外部噪声被提取出来。

如果想获取更多的细节，可以将卷积设置为10*10，如下图所示：

• kernel = np.ones((10,10), np.uint8)

• result = cv2.morphologyEx(src,

  cv2.MORPH_TOPHAT, kernel)

二. 图像黑帽运算

1.基本原理

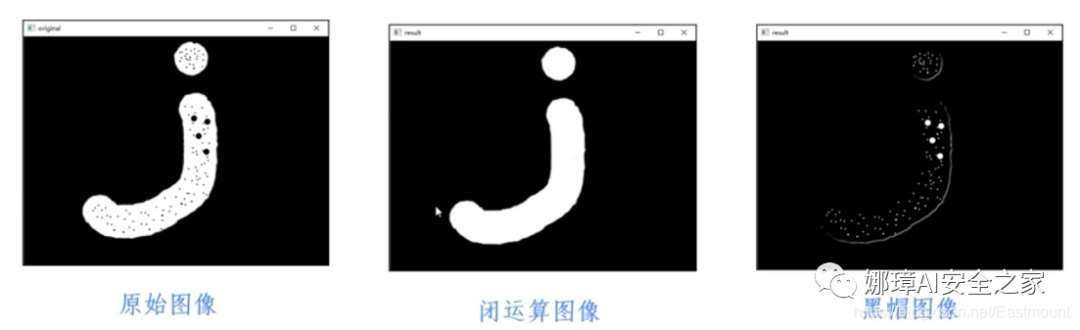

图像黑帽运算是图像闭运算操作减去原始图像的结果，得到图像内部的小孔，或者前景色中的小黑点。如下图所示：

黑帽运算(img) = 闭运算图像(img) - 原始图像(img)

2.函数原型

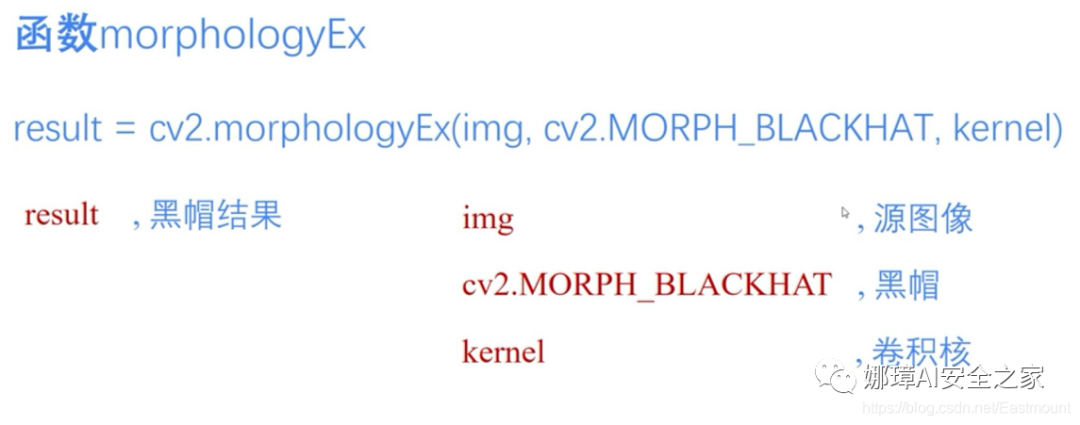

图像开运算主要使用的函数morphologyEx，它是形态学扩展的一组函数，其参数cv2.MORPH_BLACKHAT对应开运算。其原型如下：

• dst = cv2.morphologyEx(src,

  cv2.MORPH_BLACKHAT, kernel)

参数dst表示处理的结果，src表示原图像，cv2.MORPH_BLACKHAT表示黑帽运算，kernel表示卷积核。下图表示5*5的卷积核，可以采用函数 np.ones((5,5), np.uint8) 构建。

3.代码实现
完整代码如下所示：

#encoding:utf-8
import cv2
import numpy as np

#读取图片
src = cv2.imread('test02.png', cv2.IMREAD_UNCHANGED)

#设置卷积核
kernel = np.ones((5,5), np.uint8)

#图像黑帽运算
result = cv2.morphologyEx(src, cv2.MORPH_BLACKHAT, kernel)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

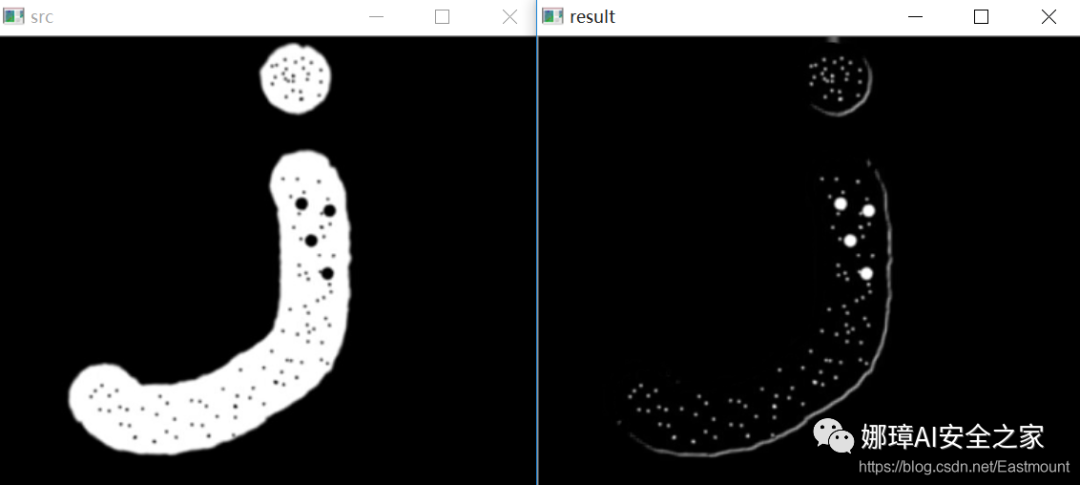

输出结果如下图所示，可以看到图像内部黑点被提取出来。

但内部比较大的四个黑点没有被提取，如果想获取更多的细节，可以将卷积设置为10*10，如下图所示：

• kernel = np.ones((10,10), np.uint8)

• result = cv2.morphologyEx(src,

  cv2.MORPH_BLACKHAT, kernel)

三.总结

本篇文章主要讲解Python调用OpenCV实现图像腐蚀和图像膨胀的算法，基础性知识希望对您有所帮助。
