第1章 前言
华三模拟器（HCL）提供的用于模拟和测试其网络设备和解决方案的软件工具。这些模拟器可以创建一个虚拟的网络环境，让用户在没有实际物理设备的情况下进行网络配置、测试和验证。用户可以使用这些模拟器进行网络设计、配置调试、性能测试和故障排除等操作。在本系列的网络技术文章中，我们将采用华三模拟器完成Telnet，静态路由，DHCP，ACL等实验。目前HCL版本最新版本为V5.8.0![]()
本安装手册根据会逐步演示各个功能的区别和功能。此文档主要演示如何安装HCL。
备注：安装HCL时会安装其核心组件包括VirtualBox（开源虚拟机）和Wireshark（网络抓包软件）
第2章 下载安装及页面介绍

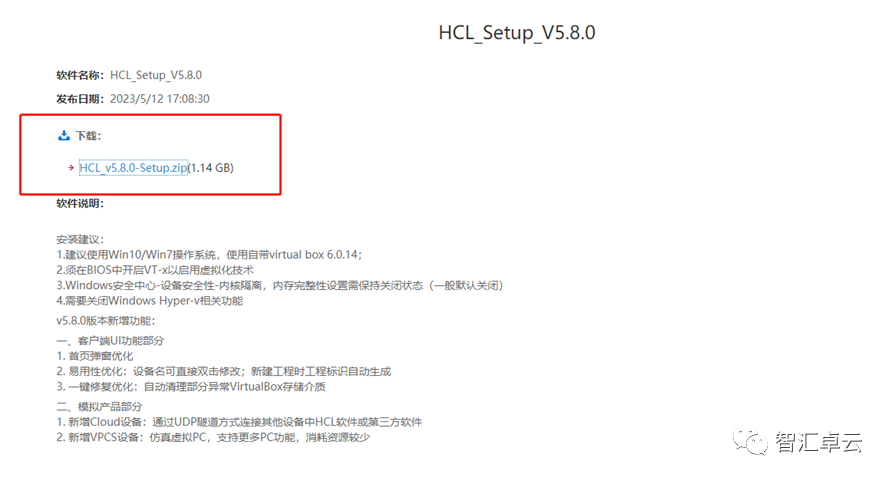

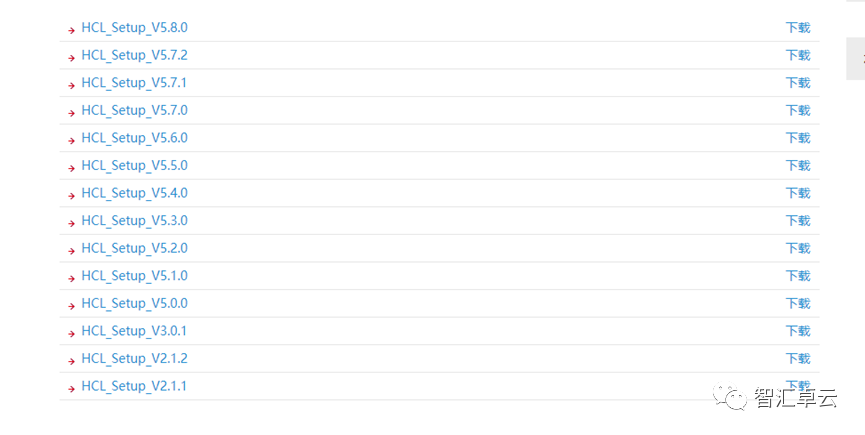

1、从H3C官网下载安装包，链接为
https://www.h3c.com/cn/Service/Document_Software/Software_Download/Other_Product/H3C_Cloud_Lab/Catalog/HCL/?CHID=190654&v=612

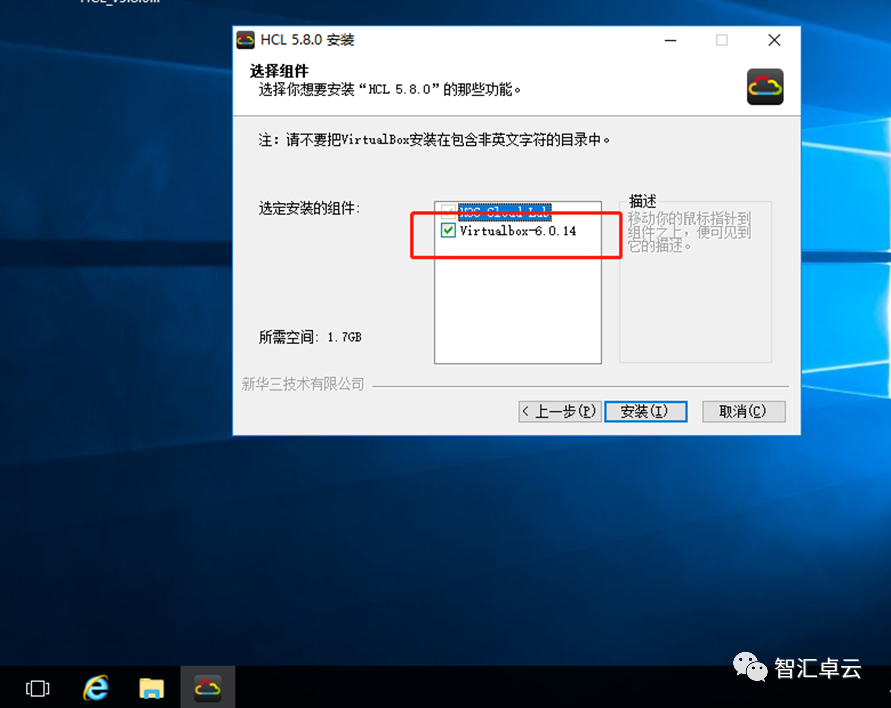

2、下载后，解压进行安装（安装时请购选virtualbox-6.0.14）![]()

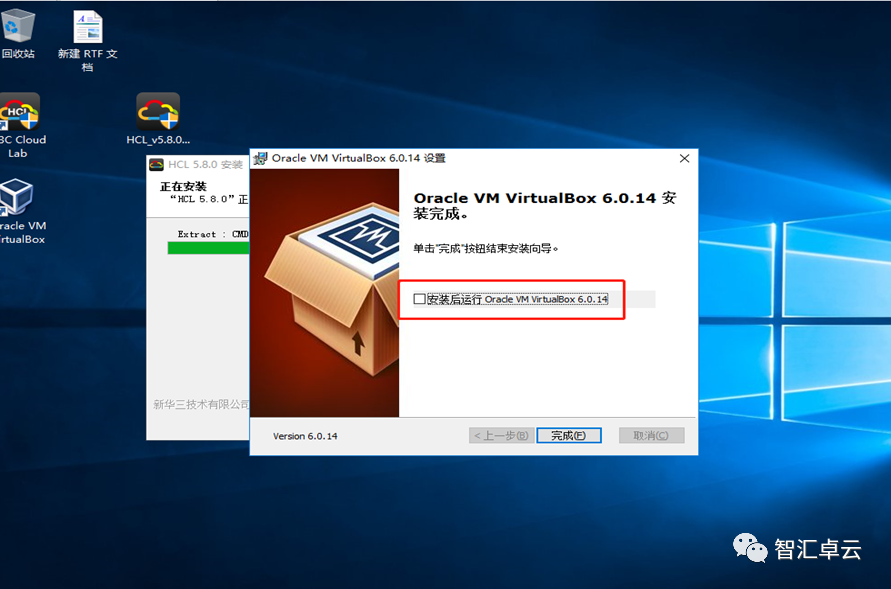

3、安装完成后，不要勾选运行virtualbox-6.0.14![]()

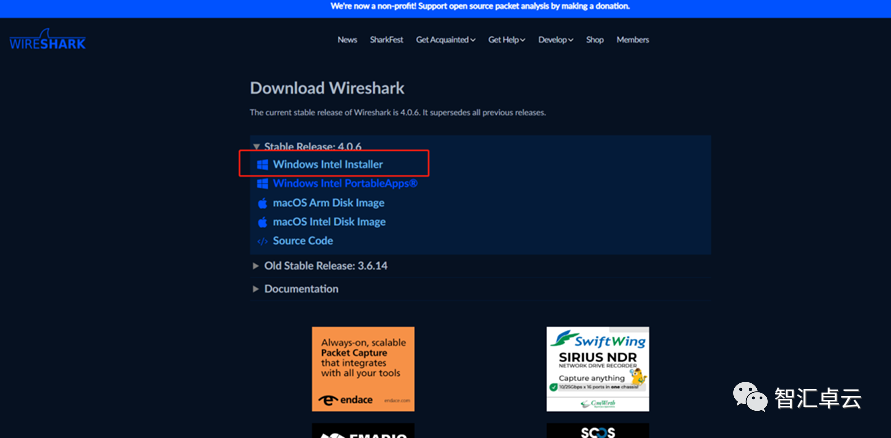

4、安装完成HCL和virtualbox-6.0.14，在从官网下载wireshark安装包，链接为https://www.wireshark.org/download.html5、下载后，进行安装（安装时勾选Tshark，Documentation，Plugins）
![]()

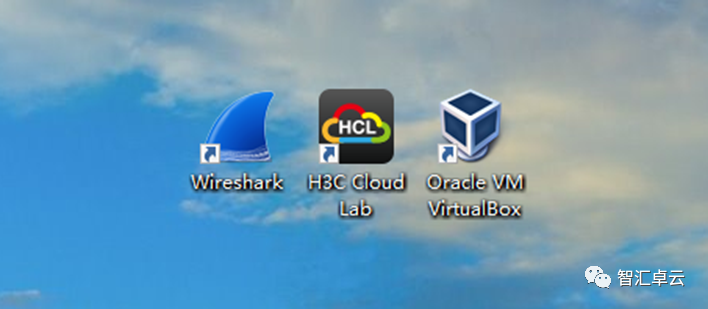

6、所有软件安装完毕
![]()

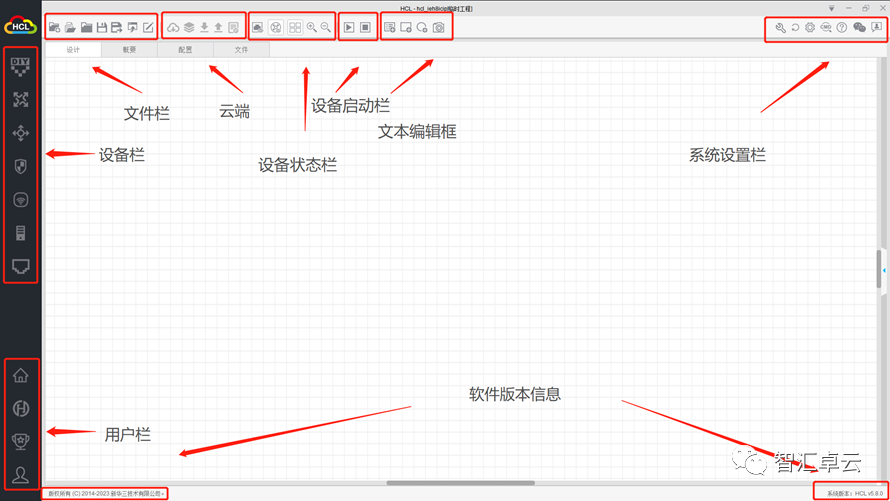

7、初识HCL（页面介绍）
![]()
第3章 认识网络设备及基础配置
1、路由器

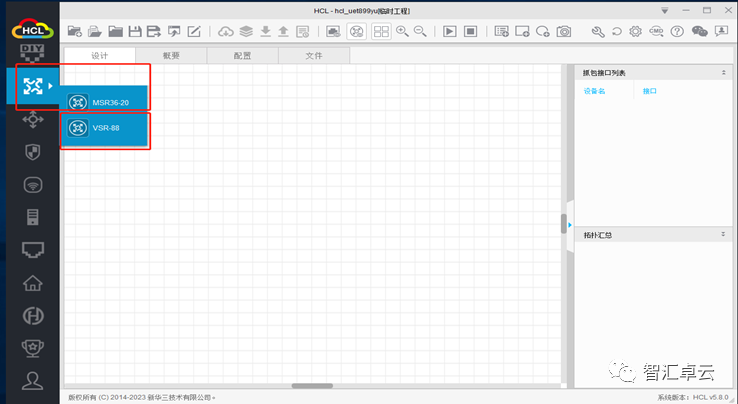

路由器用于在不同网络之间进行数据包的转发和路由。它是在网络层上工作的设备，能够根据IP地址和路由表来确定数据包的最佳路径，并将其发送到目标网络；并且还能实现网络地址转换（NAT）、防火墙、虚拟专用网络（VPN）等功能。HCL提供了两种型号分别是MSR36-20,VSR-88。前者器既可作为中小企业的出口路中器，也可以作为政府或企业的分支接入路中器，还可以作为企业网VPN、NAT、IPSec等业务网关使用；后者采用先进的分布式计算，满足高校园区网核心设备的发展需求![]()

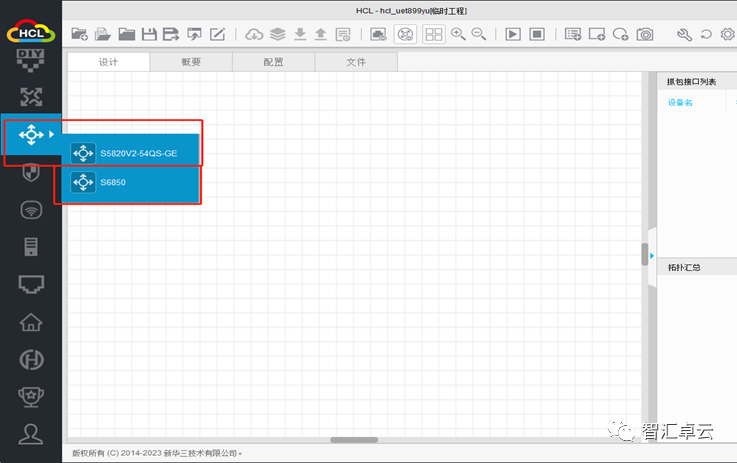

2、交换机Switch
交换机用于在局域网（LAN）内实现数据包的转发和交换，并且还可以提供如虚拟局域网（VLAN）划分，端口的安全控制、流量控制，链路聚合，负载均衡等。它还可以与其他网络设备，如路由器、防火墙等配合使用，实现更复杂的网络架构和功能。HCL中提供两种不同型号的交换机分别是S5820V2-54QS-GE和S6850，其中前者定位于下一代数据中心及云计算网络中的高密接入，用于企业网、城域网的核心或汇聚；后者定位于云数据中及云计算网络中的高密接入和汇聚![]()
3、防火墙Firewall

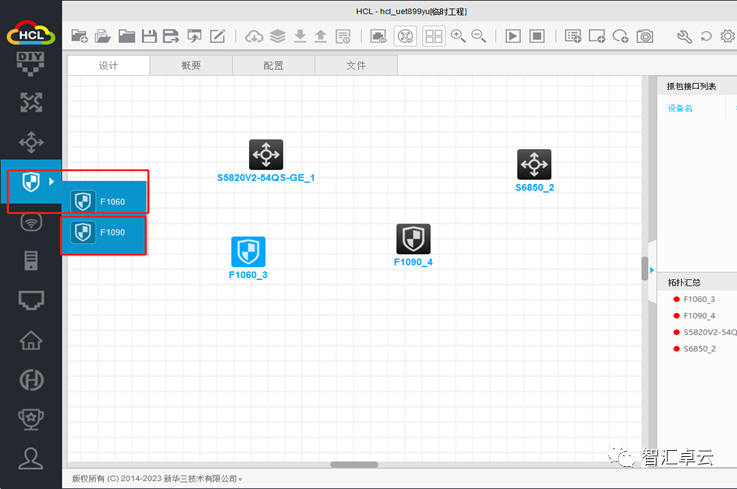

防火墙是一种网络安全设备或软件程序，用于监控和控制网络流量，以保护网络免受网络攻击和未经授权的访问。它可以根据预设的规则、策略和安全性要求，检查进出网络的数据包，并根据规则决定是否允许通过或拦截。防火墙可以设置不同的过滤规则，如基于源和目的IP地址、端口号、协议类型等进行过滤，以实现对特定类型的流量的控制和限制。HCL中提供F1060和F1090两种型号的防火墙，均是属于华三F10XX系列，该系列针对中小型企业、园区网互联网出口以及广域网分支市场推出的高性能防火墙产品。![]()

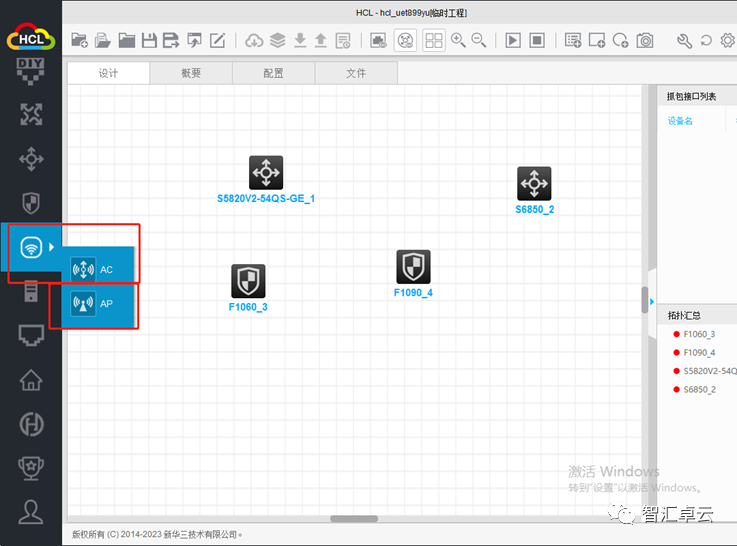

4、无线AC与AP
无线AP是无线网络中的接入点，它是用于提供无线信号覆盖和连接设备的设备。AP负责将有线网络连接转换为无线信号，并提供无线网络的访问服务。AC设备可以对无线设备进行身份验证、流量管理、QoS（Quality of Service）控制等操作，提供更高级别的安全和管理能力。HCL中提供的一对AC,AP均是WX55000H系列，具有高可用行，高可靠性，高转发性等特点![]()
基础配置（以路由器VSR-88为例）
序号 | 配置代码 | 解释说明 |
1 | <H3C>system-view | 进入系统试图 |
2 | [H3C]sysname
R1 | 设备重命名设为R1 |
3 | [R1]ntp-service
enable | 开启NTP时钟服务器 |
4 | [R1]ntp-service
unicast-server ntp.aliyun.com | 设置时钟源（此处采用阿里源） |
5 | [R1]undo
info-center enable | 关闭日志命令 |
6 | [R1]interface
GigabitEthernet 0/0/1 | 进入G0/0/1端口 |
7 | [R1-GigabitEthernet0/0/1]ip
address 192.168.10.10 24 | 配置地址为192.168.10.10
24 |
8 | [R1-GigabitEthernet0/0/1]shutdown | 关闭端口 |
9 | [R1-GigabitEthernet0/0/1]undo
shutdown | 打开端口 |
10 | [R1-GigabitEthernet0/0/1]mac-address
static00e0-fc22-f8d3 interface vlan 2 | 将MAC地址与VLANID绑定 |
11 | [R1-GigabitEthernet0/0/1]display
this | 查看该端口下的配置信息 |
12 | [R1-GigabitEthernet0/0/1]exit | 退出 |
13 | <R1>save
force | 保存设备配置 |
14 | <R1>display
current-configuration | 查看全局配置文件 |
15 | <R1>display
startup | 显示启动配置文件信息 |
16 | <R1>reset
saved-configuration | 清空所有配置文件信息 |
17 | <R1>reboot | 网络设备重启 |
18 | <R1>dis
users | 查看用户信息 |
第5章 总结
HCL模拟器安装及网络设备基础配置已完成，下一节就可以对网络设备进行简单静态路由配置。第6章 公司介绍
