【H3C网络】2-疯传全网静态路由配置小技巧
往期回顾可以请查看第一篇【网络篇】1-H3C模拟器（HCL）与认识网络设备
第1章前言
路由分类 | 路由解释 | 性能与效率 | 适用范围 |
直连路由 | 由设备自动生成指定向本地的直连路由 | 计算量较小，一般是两台直连设备自动创建 | 一般在同网段直接连接的设备，场景较小 |
静态路由 | 由网络管理员手工配置的路由条目 | 计算量较小，由管理手工配置 | 适用中小网络，不复杂的网络环境 |
动态路由 | 路由器运行动态路由协议学习到的路由 | 更高的计算量，更快的收敛和路径选择 | 适用于复杂的网络环境以及大型网络 |
今天的文章主要讲述静态网络以及通过HCL模拟器实现静态路由实验配置。
第2章 静态路由相关概念
2.1 Destination （Mask）

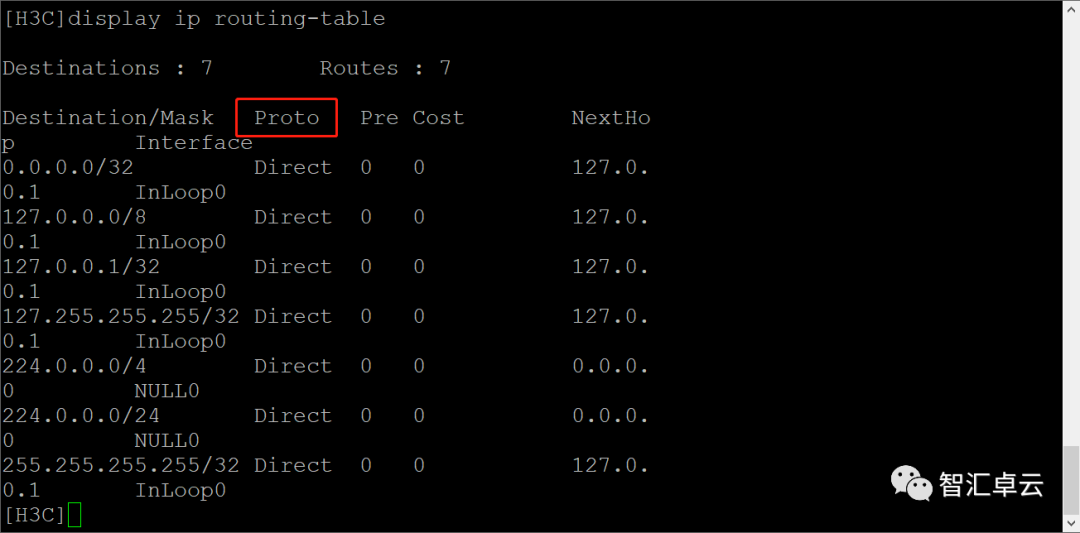

2.2 Protocol
表示该路由的协议类型，也即路由器是通过什么协议获知该路由的。

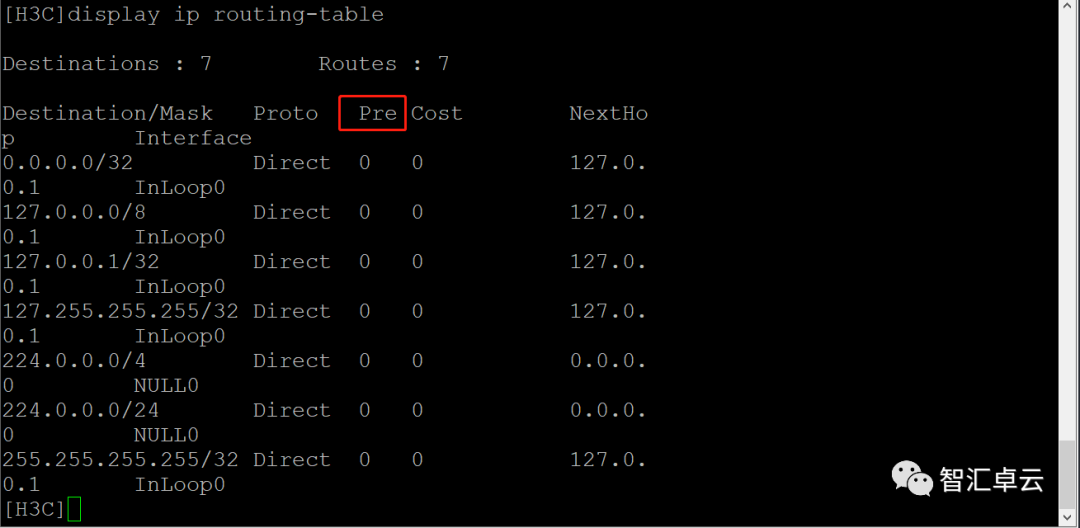

2.3 Preference
表示此路由的路由协议优先级。针对同一目的地，可能存在不同下一跳、出接口等多条路由，这些不同的路由可能是由不同的路由协议发现的，也可以是手工配置的静态路由。优先级最高(数值最小)者将成为当前的最优路由。

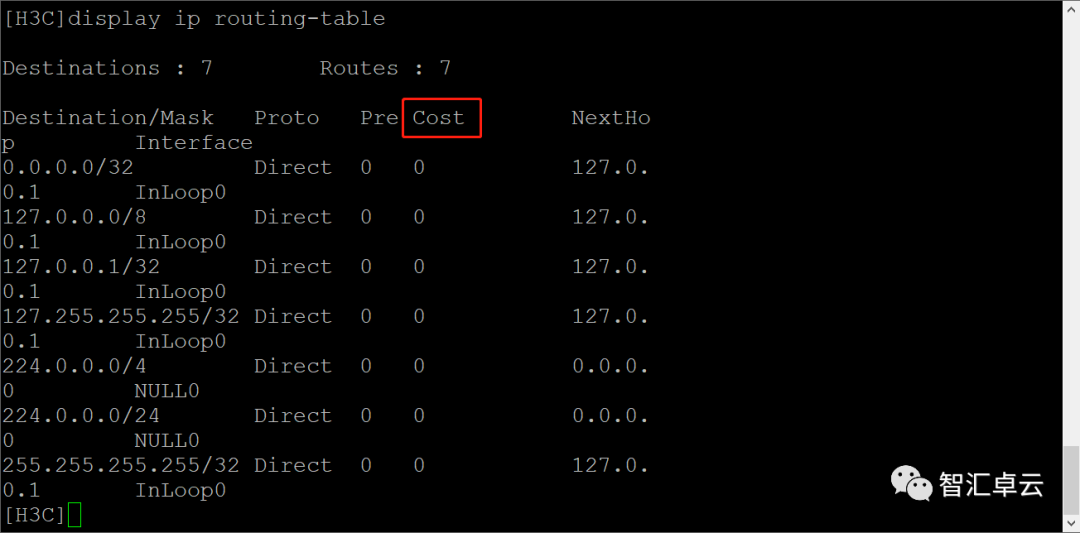

2.4 Cost
路由开销。当到达同一目的地的多条路由具有相同的路由优先级时，路由开销最小的将成为当前的最优路由。

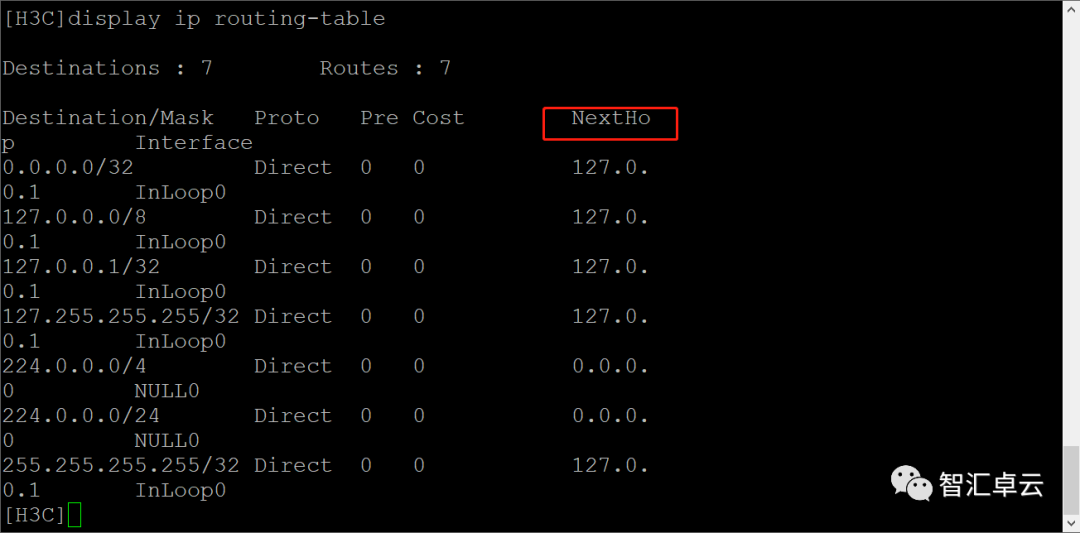

2.5 NEXTHOP
表示对于本路由器而言，到达该路由指向的目的网络的下一跳地址。该字段指明了数据转发的下一个设备。
第3章 静态路由配置实例

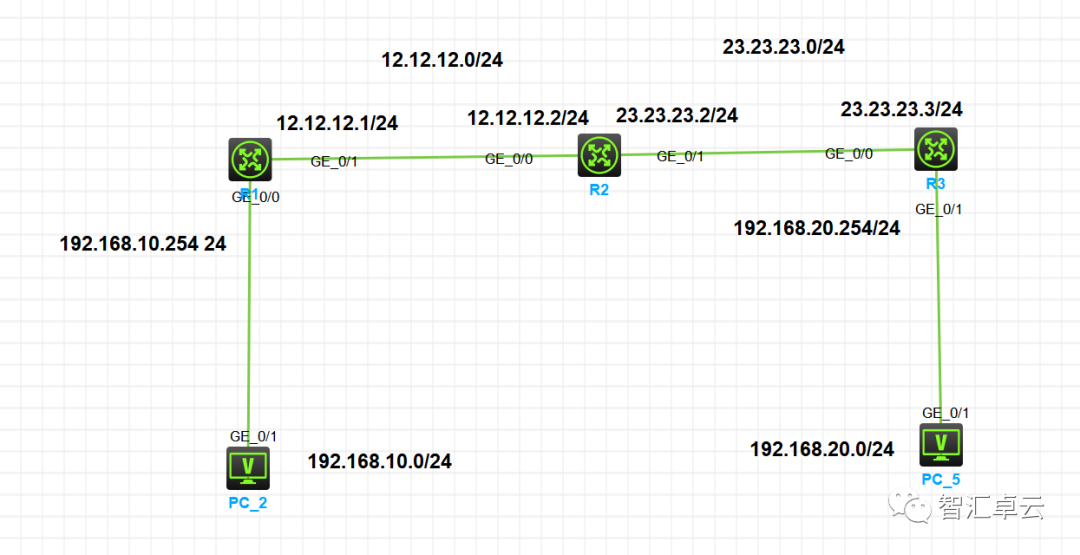

拓扑实例：
3.1 R1基础配置
序号 | 配置代码 | 解释说明 |
1 | [H3C]sysname
R1 | 重命名为R1 |
2 | [R1]undo
info-center enable | 关闭日志提示信息 |
3 | [R1]interface
GigabitEthernet 0/0/0 | 进入GE0/0/0端口 |
4 | [R1-GigabitEthernet0/0/1]ip
address 192.168.10.254 24 | 配置端口IP 地址信息 |
5 | [R1-GigabitEthernet0/0/1]exit | 退出端口 |
6 | [R1]interface
GigabitEthernet 0/0/1 | 进入GE0/0/1端口 |
7 | [R1-GigabitEthernet0/0/0]ip
address 12.12.12.1 24 | 配置端口IP 地址信息 |
8 | [R1-GigabitEthernet0/0/1]exit | 退出端口 |
9 | <R1>save
force | 保存配置 |
3.2 R2基础配置
序号 | 配置代码 | 解释说明 |
1 | <H3C>system-view | 进入系统视图 |
2 | [H3C]sysname
R2 | 重命名为R2 |
3 | [R2]undo
info-center enable | 关闭日志提示信息 |
4 | [R2]interface
GigabitEthernet 0/0/1 | 进入GE0/0/1端口 |
5 | [R2-GigabitEthernet0/0/1]ip
address 23.23.23.2 24 | 配置端口IP 地址信息 |
6 | [R2-GigabitEthernet0/0/1]exit | 退出端口 |
7 | [R2]interface
GigabitEthernet 0/0/0 | 进入GE0/0/0端口 |
8 | [R2-GigabitEthernet0/0/0]ip
address 12.12.12.2 24 | 配置端口IP 地址信息 |
9 | [R2-GigabitEthernet0/0/1]exit | 退出端口 |
10 | <R2>save
force | 保存配置 |
3.3 R3基础配置
序号 | 配置代码 | 解释说明 |
1 | <H3C>system-view | 进入系统视图 |
2 | [H3C]sysname
R3 | 重命名为R3 |
3 | [R3]undo
info-center enable | 关闭日志提示信息 |
4 | [R3]interface
GigabitEthernet 0/0/1 | 进入GE0/0/1端口 |
5 | [R3-GigabitEthernet0/0/1]ip
address 192.168.20.254 24 | 配置端口IP 地址信息 |
6 | [R3-GigabitEthernet0/0/1]exit | 退出端口 |
7 | [R3]interface
GigabitEthernet 0/0/0 | 进入GE0/0/0端口 |
8 | [R3-GigabitEthernet0/0/0]ip
address 23.23.23.3 24 | 配置端口IP 地址信息 |
9 | [R3-GigabitEthernet0/0/1]exit | 退出端口 |
10 | <R3>save
force | 保存配置 |
3.4 R1静态路由
序号 | 配置代码 | 解释说明 |
1 | [R1]ip
route-static 23.23.23.0 24 12.12.12.2 | 配置前往R3的静态路由 （静态路由格式： ip route-static <目的网段> <掩码> <下一跳IP地址>） |
2 | [R1]ip
route-static 192.168.20.0
24 12.12.12.2 | 配置前往192.168.20.0网段的静态路由 |
3 | [R1]exit | 返回上一级 |
4 | <R1>save
force | 保存配置 |
3.5 R3静态路由
序号 | 配置代码 | 解释说明 |
1 | [R3]iproute-static
12.12.12.0 24 23.23.23.2 | 配置前往R1的静态路由 （静态路由格式： ip route-static <目的网段> <掩码> <下一跳IP地址>） |
2 | [R3]IP
route-static 192.168.10.0
24 23.23.23.2 | 配置前往192.168.10.0 网段的静态路由 |
3 | [R3]exit | 返回上一级 |
4 | <R3>save
force | 保存配置 |
3.6 R2静态路由
序号 | 配置代码 | 解释说明 |
1 | [R2]ip
route-static 192.168.20.0
24 23.23.23.3 | 配置前往192.168.20.0网段的静态路由 （静态路由格式： ip route-static <目的网段> <掩码> <下一跳IP地址>） |
2 | [R2]IP
route-static 192.168.10.0
24 12.12.12.1 | 配置前往192.168.10.0 网段的静态路由 |
3 | [R2]exit | 返回上一级 |
4 | <R2>save
force | 保存配置 |

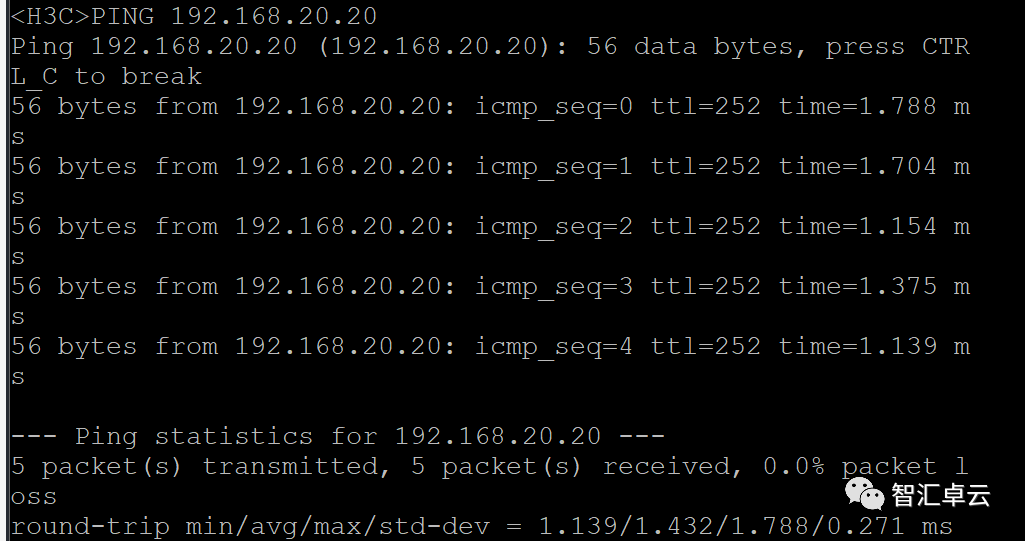

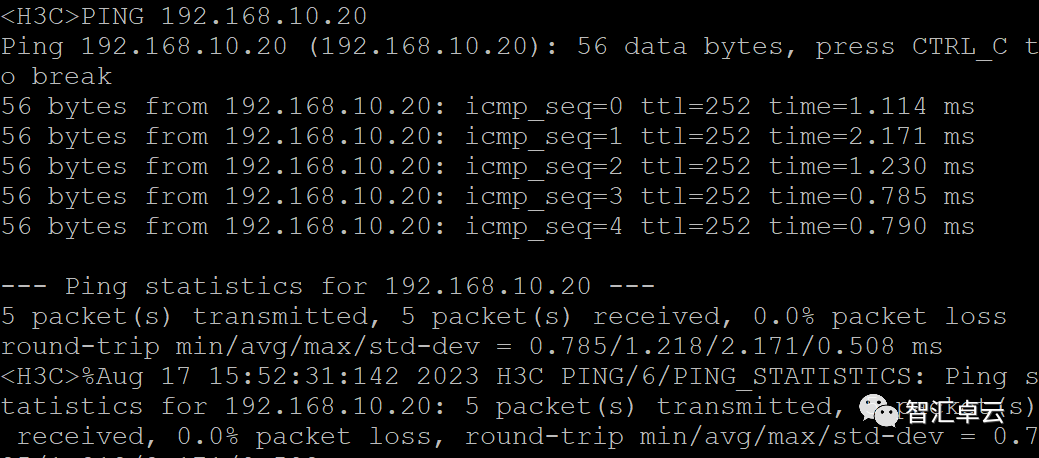

完成上述配置后，就可以实现全网的互通
第四章总结
静态路由的相关概念及其配置至此就告一段落，下一步我们将继续学习VLAN即虚拟局域网的知识与配置。
