前言

最近我负责的 LiveChat 客服聊天系统到了自研阶段，类似做一个腾讯 IM 通信 SDK。和后台讨论后，确定数据传输方式使用 Protobuf，这里简单地介绍下自己的一个使用心得~

一、Protobuf 介绍

Protobuf 全称：Protocol Buffers，是 Google 推出的一种与平台无关、语言无关、可扩展的轻便高效的序列化数据存储格式，类似于我们常用的 xml 和 json。

问题：既然有了 xml 和 json，Google 为啥还要推出 Protobuf 呢？

存在是有原因的，Protobuf 用两个字总结：小，快。用 Protobuf 序列化后的大小是 json 的十分之一，是 xml 格式的二十分之一，而且性能是他们的 5～100 倍。

通常情况下，我们使用 xml 或者 json 进行数据通信是没什么问题的，但是在高性能和大数据通信的情况下，如果有办法压缩数据量，提高传输效率，显然会给用户带来更快更流畅的体验，因此做 LiveChat 自研，Protobuf 成为我们进行数据传输的第一选择。

二、Protobuf 环境配置

介绍两种安装 Protobuf 的方式：

1、Github 下载 Protobuf 并安装

2、brew 安装

2.1、方式一：Github 下载 Protobuf 并安装

注意：Protobuf 版本尽量保持前后台一致，这里是后台和我约定的一个版本

Protobuf Github 下载地址：https://github.com/protocolbuffers/protobuf/releases/tag/v3.19.2

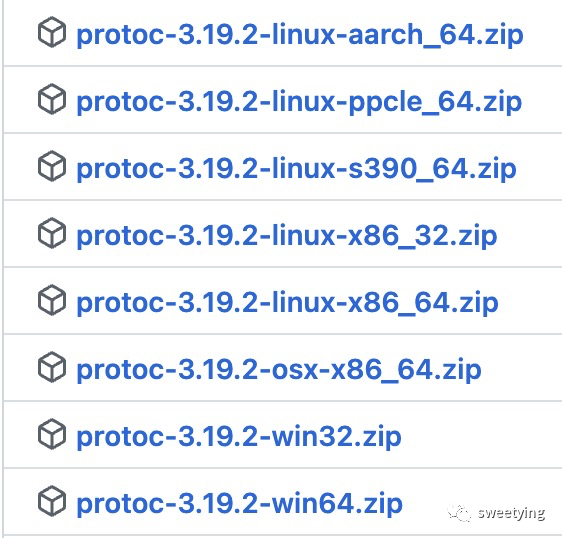

1、根据自己的系统选择相应的 zip 包：

2、解压并配置环境变量

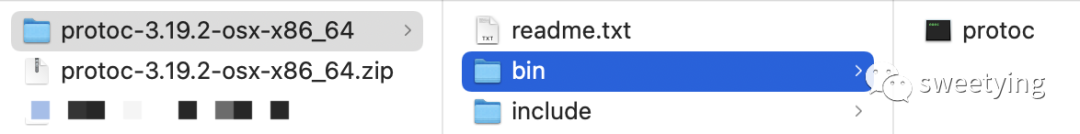

以我下载的为例，解压后结构如下：

可以看到 bin 目录下有个 protoc 的可执行文件，我们给它配置一下环境变量就可以使用了，以我的为例：

# protobuf 环境变量
export PROTOBUF_HOME=/Users/zhouying/Downloads/protoc-3.19.2-osx-x86_64
export PATH=${PATH}:${PROTO_BUF_HOME}/bin

3、配置好后，使用 protoc --version 验证

打开终端键入 protoc --version 命令：

可以看到打印出了版本，证明我们安装成功了

2.2、方式二：brew 安装

直接使用以下命令就可以一键安装或卸载：

//一键安装 protobuf
brew install protobuf

//一键卸载 protobuf
brew uninstall protobuf

注意：这种方式只适用于 Mac 系统，而且安装的 protobuf 为最新版本，因此如果想要使用指定的版本，建议使用方式一

三、使用 IDE 创建 Protobuf 文件

注意：这里我使用的 IDE 是 AndroidStudio

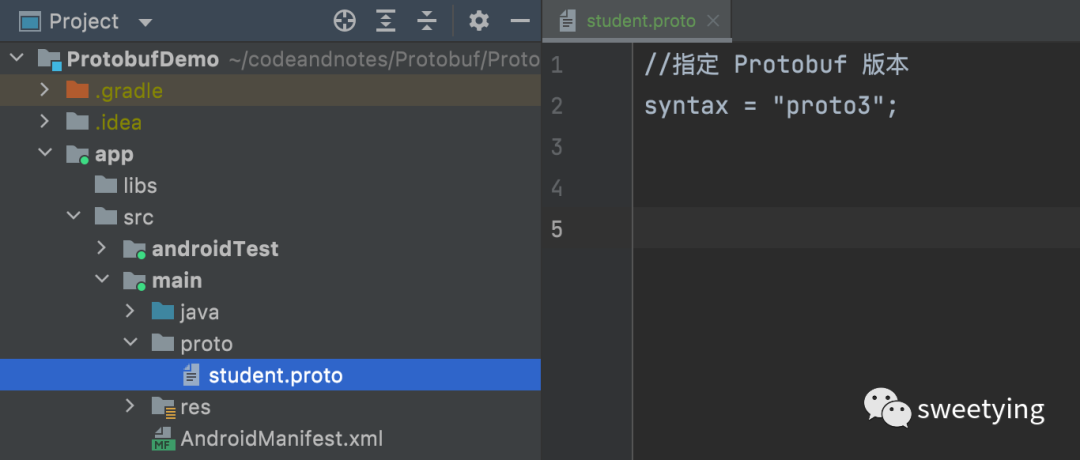

1、创建一个以 .proto 为后缀的文件，如下图：

可以看到这个文件前面的 icon 是个文本类型的，而且你在编写代码时，没有任何提示，关键字也没高亮显示，此时我们需要集成一个插件来支持 Protobuf 的编写

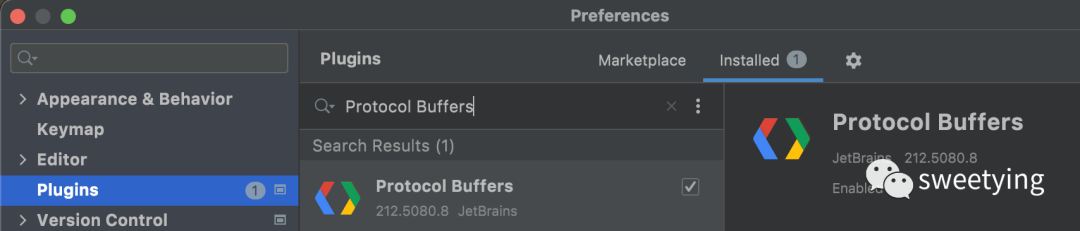

2、集成 Protocol Buffers 插件

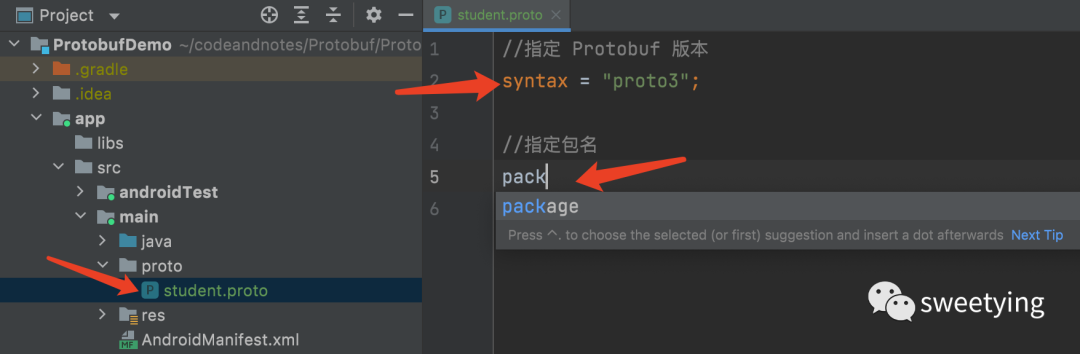

当我们集成这个插件后，可以看到文件 icon 和代码高亮的变化，而且还会有语法提示

ok，接下来我们就可以愉快的编写 Protobuf 了，但是要怎么写呢😂 ？你是不是还不会 Protobuf 的语法，接着往下看

四、Protobuf 语法基础

关于 Protobuf 的语法有很多，我们讲一些常用的

4.1、Protobuf 常用关键字介绍

注意：在 Proto3 中不支持 required (必须)字段

4.2、Protobuf 基本数据类型

可变长度编码和固定长度编码区别：

//例如说我在 Java 里面进行如下定义：
int a = 1;
//因为 int 类型占 4 个字节，1个字节占 8 位，我们把 1 的字节占位给列出来：
00000000 00000000 00000000 00000001
//可以看到 1 的前面 3 个字节占位都是 0，在 Protobuf 里面是可以去掉的，于是就变成了：
00000001
//因此 1 在 Protobuf 里面就只占用了一个字节，节省了空间

上面这种就是可变长度编码。而固定长度编码就是即使前面的字节占位是 0，也不能去掉，我就是要占这么多字节

4.2.1、基本数据类型默认值

4.3、消息类型定义

在上面创建的 Protobuf 文件中，定义一个学生，学生有姓名，年龄，邮箱和课程，我们来实现一下它：

//指定 Protobuf 版本
syntax = "proto3";

//指定包名
package erdai;

//定义一个学生的消息类
message Student{
  //姓名
  string name = 1;
  //年龄
  int32 age = 2;
  //邮箱
  string email = 3;
  //课程
  repeated string course = 4; //相当于 Java 的 List<String>
}

注意：

1、一个 Protobuf 文件里面可以添加多个消息类，也可以进行嵌套

2、上面的 1，2，3，4 并不是给字段赋值，而是给每个字段定义一个唯一的编号。这些编号用于二进制格式中标识你的字段，并且在使用你的消息类型后不应更改

3、1-15 的字段编号只占一个字节进行编码，16-2047 的字段编号占两个字节，包括字段编号和字段类型，因此建议更多的使用 1-15 的字段编号

4、可以指定最小字段编号为 1，最大字段编号为 2^29 - 1 或 536870911。另外不能使用 19000-19999 的标识号，因为 protobuf 协议实现对这些进行了预留，同样，也不能使用任何以前保留（reserved） 的字段编号

4.4、Protobuf 枚举类型

message Weather{
  int32 query = 1;

  //季节
  enum Season{
    //允许对枚举常量设置别名
    option allow_alias = true;
    //枚举里面的 = 操作是对常量进行赋值操作
    //春
    SPRING = 0;
    //夏
    SUMMER = 1;
    //秋 如果不设置别名，不允许存在两个相同的值
    FALL = 2;
    AUTUMN = 2;
    //冬
    WINTER = 3;
  }

  //对 season 进行编号
  Season season = 2;
}

1、定义枚举类型使用 enum 关键字

2、枚举类型第一个字段的值为必须 0，否则编译会报错

3、枚举常量值必须在 32 位整型值的范围内。因为 enum 值是使用可变编码方式的，对负数不够高效，因此不推荐在 enum 中使用负数

4、枚举里面的 = 操作是对常量进行赋值操作，而枚举外面的 = 则是对当前字段进行编号

4.5、Protobuf 集合

repeated string list = 1; //类似 Java 的 List<String>

map<string,string> = 2; //类似 Java 的 Map<String,String>

1、Protobuf 中定义集合，就是在你定义好的属性前面加 repeated 关键字

2、Protobuf 中定义 map 和 Java 类似，只不过 map 是小写的

4.6、reserved 保留字段

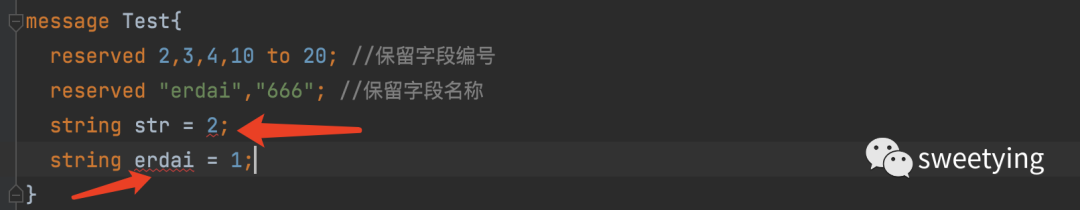

当我们使用 reserved 关键字指定一个字段编号或字段名为保留字段后，我们就不能去使用它，否则编译器会报错，如下：

ok，简单的介绍了 Protobuf 语法后，接下来我们使用 AndroidStudio 将 Protobuf 文件转换为对应的 Java 文件来进行开发

五、Protobuf 转 Java 文件

首先我们要明白一点：Protobuf 是一种与平台，语言无关的数据存储格式，因此我们要在其它语言如：Java，Kotlin，Dart 等语言中使用它，则必须将 Protobuf 文件转换为对应平台的语言文件去使用，这里我们以转 Java 文件为例，介绍两种转换的方式：

1、集成 Protobuf 插件转换

2、使用 protoc 命令行转换

在使用这两种方式转换前，我们需要先集成 protobuf-java 这个第三方库，因为我们转换的 Java 文件中会使用这个库里面的功能

implementation 'com.google.protobuf:protobuf-java:3.19.2'

最新版本可查看此链接：https://github.com/protocolbuffers/protobuf/tree/main/java

5.1、集成 Protobuf 插件转换

插件链接：https://github.com/google/protobuf-gradle-plugin

1、在项目的根 build.gradle 文件中，添加如下依赖：

buildscript {
    repositories {
        gradlePluginPortal()
    }
    dependencies {
        classpath 'com.google.protobuf:protobuf-gradle-plugin:0.8.19'
    }
}

2、在 app 的 build.gradle 文件中应用插件

//1、如果使用的是 apply 方式，Android 插件必须在 Protobuf 插件之前，如下：
apply plugin: 'com.android.application'
apply plugin: 'com.google.protobuf'

//2、如果使用的是 Gradle DSL 方式，则与顺序无关
plugins {
    id 'com.google.protobuf'
    id 'com.android.application'
}

3、在 app 的 build.gradle 文件中配置 protobuf 编译任务

android {
    //...
}

protobuf {
    //配置 protoc 编译器
    protoc {
        artifact = 'com.google.protobuf:protoc:3.19.2'
    }
    //配置生成目录，编译后会在 build 的目录下生成对应的java文件
    generateProtoTasks {
        all().each { task ->
            task.builtins {
                remove java
            }
            task.builtins {
                java {}
            }
        }
    }
}

4、指定 protobuf 文件所在路径

android {
    //...

    sourceSets {
        main {
            //实际测试指不指定无所谓，不影响 Java 文件生成
            proto {
                srcDir 'src/main/proto'
            }
        }
    }
}

经过上面 4 步，我们的插件就算配置完成了，接下来我们测试一下

5、重新编译项目

以我们上面那个 student.proto 为例，里面的内容如下：

//指定 Protobuf 版本
syntax = "proto3";

//指定包名
package erdai;

//定义一个学生的消息类
message Student{
  //姓名
  string name = 1;
  //年龄
  int32 age = 2;
  //邮箱
  string email = 3;
  //课程
  repeated string course = 4;

}

//定义一个天气的消息类
message Weather{
  int32 query = 1;

  //季节
  enum Season{
    option allow_alias = true;
    //春
    SPRING = 0;
    //夏
    SUMMER = 1;
    //秋
    FALL = 2;
    AUTUMN = 2;
    //冬
    WINTER = 3;
  }

  Season season = 2;
}

编译后，会在 app/build/generated/source/proto/ 目录下生成如下文件：

这种方式会自动给我们生成对应的 Java 类，就是集成的时候麻烦一点

5.2、使用 protoc 命令行转换

执行如下命令：

protoc --java_out=${"你要生成的 Java 文件目录"} ${"Protobuf 文件位置"}

//以我的为例：
protoc --java_out=./app/src/main/java ./app/src/main/proto/student.proto

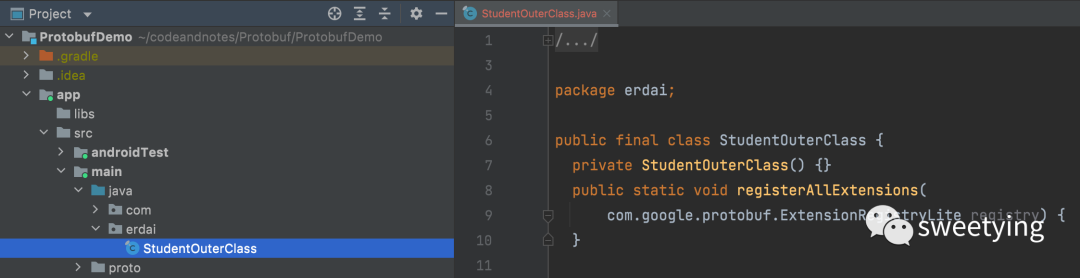

生成的文件：

这种方式的优点是使用非常简单，但是每一次创建新的 Protobuf 文件都需要执行一下命令

5.3、生成的 Java 文件介绍

关于这个类的内容简单介绍下，大家也可以生成后自行看源码，如下图：

1、生成的类 StudentOuterClass 有 4 个子类：

Student （实现了 StudentOrBuilder 接口）

Weather （实现了 WeatherOrBuilder 接口）

StudentOrBuilder （接口）

WeatherOrBuilder （接口）

2、Student 是 StudentOuterClass 的静态内部类，构造方法私有化，需通过 Builder 模式创建对象。另外 Student 提供了属性的 get 方法，无 set 方法，Builder 作为 Student 的静态内部类提供了属性的 get，set，clear方法，clear 就是清空某个属性回到初始值

3、Weather 同 2

六、Protobuf 使用

接下来我们对刚才生成的 Java 类进行使用

6.1、基本调用

fun main(){
    //构建 Protobuf 对象
    val student = StudentOuterClass.Student.newBuilder()
        .setName("erdai")
        .setAge(18)
        .setEmail("erdai666@qq.com")
        .addAllCourse(mutableListOf("Math", "English", "Computer"))
        .build()
    println(student)
    println()
    println(StudentOuterClass.Weather.Season.SPRING.number)
    println(StudentOuterClass.Weather.Season.SUMMER.number)
    println(StudentOuterClass.Weather.Season.AUTUMN.number)
    println(StudentOuterClass.Weather.Season.WINTER.number)
}

//打印结果
name: "erdai"
age: 18
email: "erdai666@qq.com"
course: "Math"
course: "English"
course: "Computer"


0
1
2
3

6.2、序列化和反序列化

fun main(){
    //1、构建 Protobuf 对象
    val student = StudentOuterClass.Student.newBuilder()
        .setName("erdai")
        .setAge(18)
        .setEmail("erdai666@qq.com")
        .addAllCourse(mutableListOf("Math", "English", "Computer"))
        .build()
    //2、序列化并返回一个包含其原始字节的字节数组
    val byteArray: ByteArray = student.toByteArray()
    //3、反序列化从字节数组中解析消息
    val parseStudent: StudentOuterClass.Student = StudentOuterClass.Student.parseFrom(byteArray)
}

七、Protobuf 和 Json 相互转换

首先我们需要添加一个第三方依赖：

implementation 'com.google.protobuf:protobuf-java-util:3.19.2'

7.1、Protobuf 转 Json

fun main(){
    //1、构建 Protobuf 对象
    val student = StudentOuterClass.Student.newBuilder()
        .setName("erdai")
        .setAge(18)
        .setEmail("erdai666@qq.com")
        .addAllCourse(mutableListOf("Math", "English", "Computer"))
        .build()
    //2、Protobuf 转 Json
    val json = JsonFormat.printer().print(student)
    //3、打印 json
    println(json)
}

//打印结果
{
  "name": "erdai",
  "age": 18,
  "email": "erdai666@qq.com",
  "course": ["Math", "English", "Computer"]
}

7.2、Json 转 Protobuf

fun main(){
    //1、构建 Protobuf 对象
    val student = StudentOuterClass.Student.newBuilder()
        .setName("erdai")
        .setAge(18)
        .setEmail("erdai666@qq.com")
        .addAllCourse(mutableListOf("Math", "English", "Computer"))
        .build()
    //2、Protobuf 对象转 Json
    val json = JsonFormat.printer().print(student)
    //3、Json 转 Protobuf 对象
    val builder = StudentOuterClass.Student.newBuilder()
    JsonFormat.parser().ignoringUnknownFields().merge(json,builder)
    //4、打印 Protobuf 对象
    println(builder.build())
}

//打印结果
name: "erdai"
age: 18
email: "erdai666@qq.com"
course: "Math"
course: "English"
course: "Computer"

八、Protobuf 和 Java 对象相互转换

这个实则是在七的基础上，当我们将 Protobuf 转换为 Json 后，再把 Json 转换为对应的 Java 对象，这里我们先引入 Gson ：

implementation 'com.google.code.gson:gson:2.8.9'

定义一个接收当前 Json 的数据模型：

data class MyStudent(
    var name: String? = "",
    var age: Int = 0,
    var email: String? = "",
    var course: MutableList<String>? = null
)

最后进行转换：

fun main(){
    //1、构建 Protobuf 对象
    val student = StudentOuterClass.Student.newBuilder()
        .setName("erdai")
        .setAge(18)
        .setEmail("erdai666@qq.com")
        .addAllCourse(mutableListOf("Math", "English", "Computer"))
        .build()
    //2、将 Protobuf 转换为 Json
    val json = JsonFormat.printer().print(student)

    //3、将 Json 转换为 Java Bean 对象
    val myStudent = Gson().fromJson(json,MyStudent::class.java)
    println(myStudent)
}

//打印结果
MyStudent(name=erdai, age=18, email=erdai666@qq.com, course=[Math, English, Computer])

九、总结

关于 Protobuf 的开发流程：一般都是后台定义好 Protobuf ，然后给到我们客户端，客户端再根据 Protobuf 生成对应平台的代码进行使用即可。因此上面我讲的这些内容你掌握了，基本上能满足日常的开发

好了，本篇文章到这里就结束了，如果有啥问题，欢迎评论区一起交流~
