前情概要

作为在该领域小白的我，在准备该主题分享之前，我信心满满的去知乎查了下，如何学习 WebGL？

如何入手webGl以及three.js呢? - 知乎^[1]

前端开发者应该如何学习计算机图形学相关的知识? - 知乎^[2]

大三计算机，想接触图形学方面的知识，直接学WebGL还是OpenGL ? - 知乎^[3] 等 .......

摘取自知乎回复：图形 + 数学 + 体系结构 + 操作系统 + 软件工程 + 设计模式 + 编译原理 + (C++功力) ≈ 更好的3D 软件工程师。(然而我不想成为更好的3D 软件工程师)

同时也看了很多大佬分享学习路径，基本上都是：

1. 图形学 和 数学 打好基础。

网友说：推荐看3d数学基础这本书，学好线性代数，接口本质就是数学和物理，涉及大量矩阵变换...

2. 选择一个领域，Web (WebGL、Threejs)、3D引擎、游戏 (Unity) .....

网友说：语言是以硬件为基础的，如果你了解CPU，学习C语言很随意，同样着色器语言GLSL是类似C语言的高级语言在GPU上执行的语言，学习 WebGL API和着色器语言最好去了解GPU的渲染管线、可编程着色器。语言和硬件又是隔离的，没有必要深入了解硬件，知道一个大概印象就行。

3. 干：不断学习、不断实践、直到可以造轮子，再循环 ......

看了比较多的知乎回复后，我发现这玩意学习路径和门槛都比较高的，都是和底层、数学强相关的。而且 WebGL 技术和 Web 前端技术还是有比较大区别，感觉除了只是叫Web外没别的相同啦。速成是不可能的，有尤其在该领域我是个小白，所以本次分享 (到此结束)。

本次分享，大致分为两个部分：

• 概念篇：浅浅了解计算机图形相关知识。先了解 OpenGL、WebGL等库或语言都是干什么的；无论是库还是语言，核心都是为了GPU 服务的，我们还需要理解 GPU 设计模型 和 图形渲染管线；以上，我们才能将技能点串起来，知道后续发力方向 和 如何实践。
• 实践篇：先通过 Three.js 入个门，再看后续是 深入学习 还是 跑路放弃。

概念篇：计算机图形相关知识

Three.js? GLSL? WebGL? OpenGL?

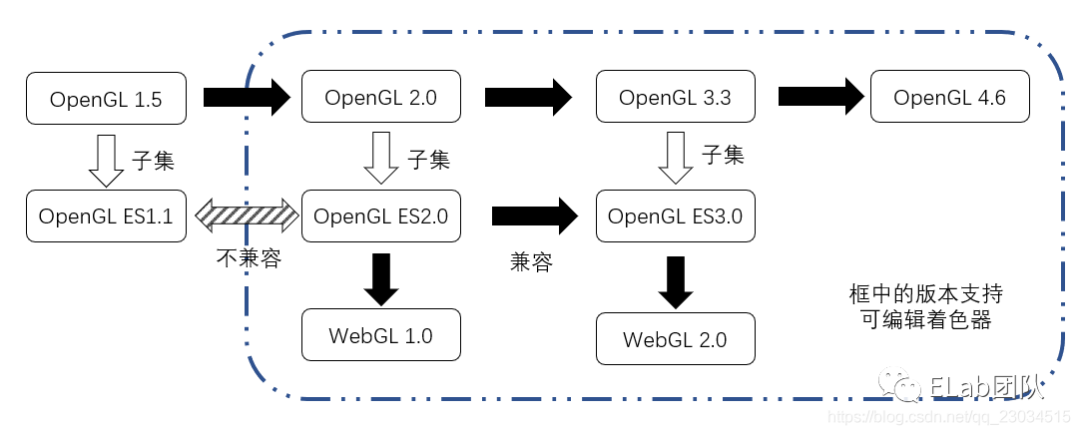

参考：WebGL，OpenGL和OpenGL ES三者的关系^[4] 图

OpenGL (Open Graphics Library)

OpenGL^[5] is a cross-language, cross-platform application programming interface (API) for rendering 2D and 3D vector graphics. The API is typically used to interact with a graphics processing unit (GPU), to achieve hardware-accelerated rendering.

OpenGL 是API 、是规范。GPU 硬件厂商需要满足统一OpenGL规范。而 OpenGL ES (Open Graphics Library for Embedded Systems) 是 OpenGL 子集，专门针对手机等嵌入式设备而设计的。

人话版本是：发动机(GPU) 驱动是方向盘、离合器等等，OpenGL 定义操纵 发动机(GPU) 发动规范，OpenGL 不关心方向盘是圆的还是方的，驱动 发动机(GPU) 干活啦。

用方向盘 (驱动器) -> 依照调用标准使用 ( OpenGL ) -> 指挥发动机 ( GPU ) 干活

WebGL (Web Graphics Library)

WebGL^[6] is a cross-platform, royalty-free open web standard for a low-level 3D graphics API based on OpenGL ES, exposed to ECMAScript via the HTML5 Canvas element.

WebGL 是在 OpenGL ES 基础上建立的在 浏览器 跑起来的图形学标准，同理是浏览器厂商规范 ≈ 让JS 操作接口。光有规范是不够的，还要程序告诉 GPU 如何进行渲染。

GLSL (OpenGL Shading Language)

后面讲到图形渲染管线会说到，这里浅浅先通过例子感受下 立方体 demo^[7]。

代码^[8] 阉割版：有类C语言的着色器语言、有我们熟悉JS语言、有矩阵相乘 ...


<canvas id="canvas"></canvas>
<script type="shader-source" id="vertexShader">
        precision mediump float; // 接收 JavaScript 传递过来的点的坐标（X, Y, Z）
        attribute vec3 a_Position;
        attribute vec4 a_Color; // 接收顶点颜色
        varying vec4 v_Color;
        uniform mat4 u_Matrix;
        void main(){
            gl_Position = u_Matrix * vec4(a_Position, 1);
            v_Color = a_Color; // 将顶点颜色插值处理传递给片元着色器
            gl_PointSize = 5.0;
        }
</script>
<script type="shader-source" id="fragmentShader">
        precision mediump float;
        varying vec4 v_Color;
        void main(){
            gl_FragColor = v_Color;  // 点的最终颜色。
        }
</script>
<script> //获取canvaslet
        canvas = getCanvas('#canvas');
        //使用该着色器程序
        let program = createSimpleProgramFromScript(gl, 'vertexShader', 'fragmentShader');
        gl.useProgram(program);
        let positions = [
            -0.5, -0.5, 0.5, 1, 0, 0, 1,
            0.5, -0.5, 0.5, 1, 0, 0, 1,
            0.5, 0.5, 0.5, 1, 0, 0, 1,
            -0.5, 0.5, 0.5, 1, 0, 0, 1, .....
        ]
        // ----- 省略一些代码 -----
        function render() {
            //先绕 Y 轴旋转矩阵。
            matrix.rotationY(deg2radians(yAngle), dstMatrix);
            //再绕 X 轴旋转
            matrix.multiply(dstMatrix, matrix.rotationX(deg2radians(xAngle), tmpMatrix), dstMatrix);
            //模型投影矩阵。
            matrix.multiply(projectionMatrix, dstMatrix, dstMatrix)
            // ----- 省略一些代码 -----
            requestAnimationFrame(render);
        }
    </script>

Three.js

WebGL学习有门槛，Three.js^[9] 作为方向入门，就像 jQuery 一样的存在，可以快速的创建出三维场景。

阶段总结

我们需要一个规范/接口告诉驱动如何 和 GPU 通信，这个规范/接口是 OpenGL，发展至今嵌入式设备崛起，OpenGL ES 也应运而生，WebGL 是基于 OpenGL ES 可以让其在浏览器上通过Javascript 调用的规范/接口，但WebGL门槛不低，要和GPU通信，就需要了解计算机图形学知识，那肯定也需要用到着色器，所以 Three.js 封装好成为三维引擎，也不用知道那么多底层知识，就可以创建 Web 3D。

这个过程就好比 深度学习领域：Tensorflow (xxx.js / Python) 都可以调调现有成熟模型，看起来是调参数十分的简单，但是模型背后是 线性代数、高数、统计学 ...

理解 GPU 设计模型

什么是渲染呢？简单的说就是从计算机程序最后到图像的过程。

大家面试都会被问到一个问题 从输入url到页面渲染完成，都经历了些什么呢？ 大部分同学都止步于 ....... 生成Render Tree。那后续是如何将各种信息转换为屏幕上的像素呢？

在说明渲染过程之前，先来大致看下为什么需要 GPU？

下面绘制图片，引用来自该文档 The Book of Shaders by Patricio Gonzalez Vivo & Jen Lowe^[10]

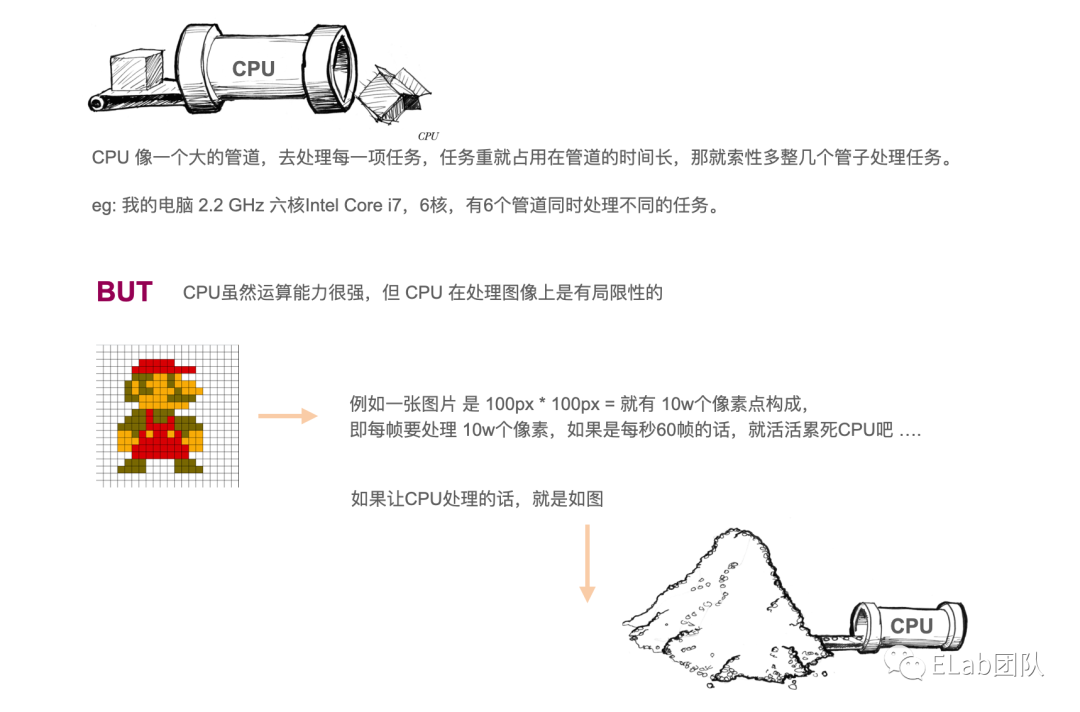

要对每个像素的计算，如此设计模式对CPU压力会比较大，故有 GPU 结构去处理该场景。

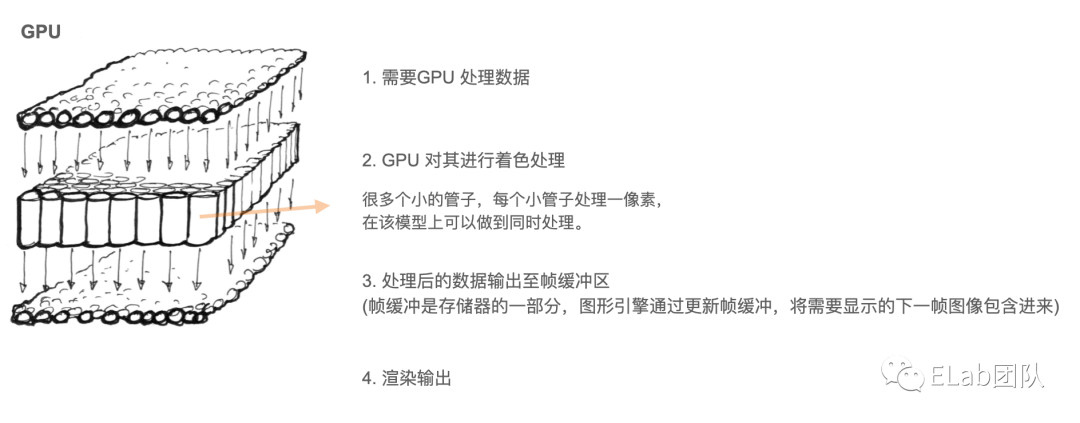

上述这么设计的原因是：对每个像素进行计算，而且是相同的运算，这样并行计算的效率会更高。

以上可以理解：GPU 计算能力不如 CPU，但是 GPU 人多力量大 (管子多，且管子只处理已知简单任务)，类比于 建筑工程师 (CPU) 设计出来建筑图纸和每项任务，工人们 (GPU) 搬砖干活。

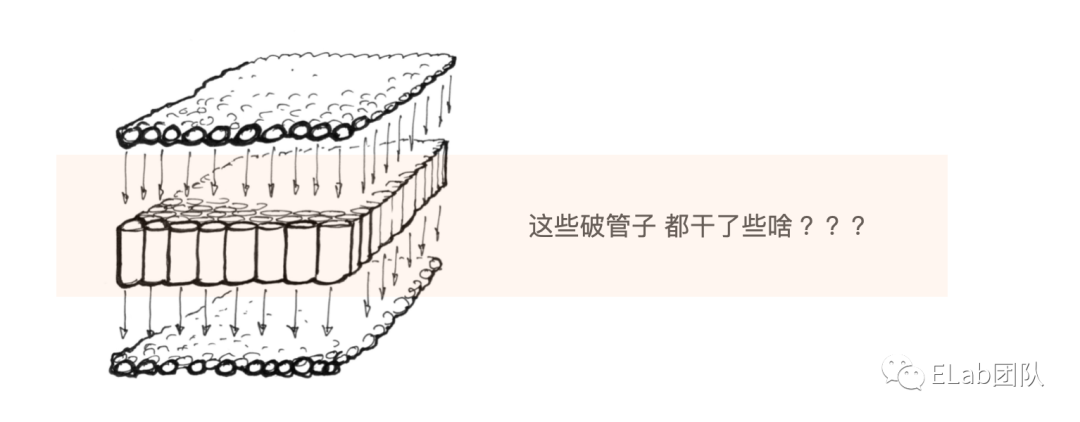

🤔 这些破管子都干了些啥？着色器又是什么？必须浅浅了解下 图形渲染管线 Render Pipeline。

了解 图形渲染管线

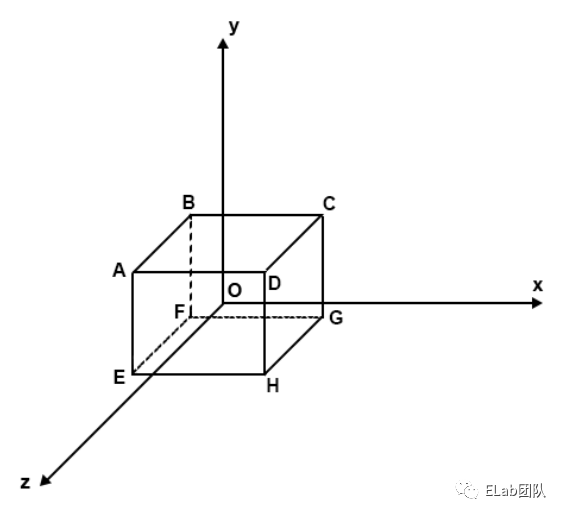

回顾你的学习生涯，初中数学计算立方体面积，老师在 2D 黑板上画了XYZ 轴，并骗你这是个 3D立方体(视觉上)。

任何用3D空间中表示的事物，在 🖥 中都是2D像素数组，而WebGL/OpenGL 大部分工作也是把3D坐标转换为2D像素。这个过程叫做 图形渲染管线 Render Pipeline。

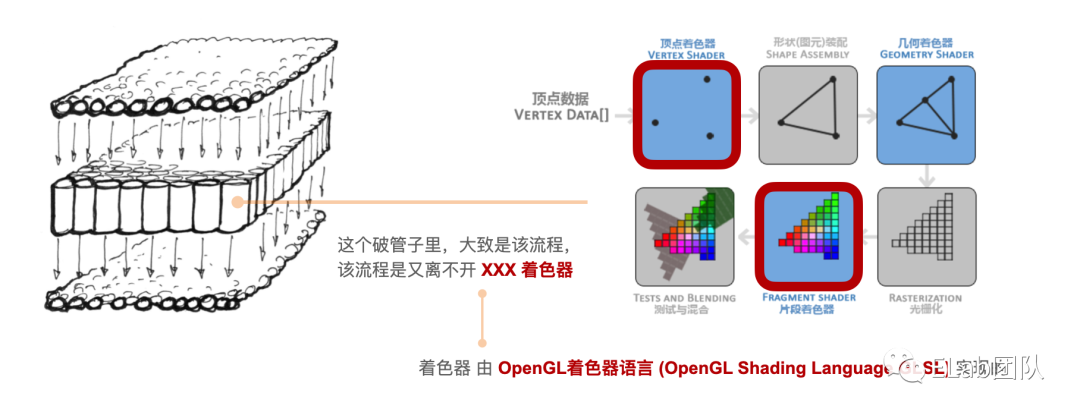

结合上面那些个GPU 模型里的破管子，有一堆原始图形数据 经过 一个 破管子后，最终输出至屏幕中的过程就是 图形渲染管线。

图形渲染管线 Render Pipeline 被划分为几个阶段，跟咱们的ByteCycle 流水线一样，每个阶段会把上个阶段的输出作为输入，也可以理解是函数式编程 pipeline 模式。也就是说，每个阶段都有专门的函数 / 小程序去处理，函数 / 小程序 ≈ 着色器 (Shader) 。

CPU 和 GPU 是通力合作的关系来渲染图像

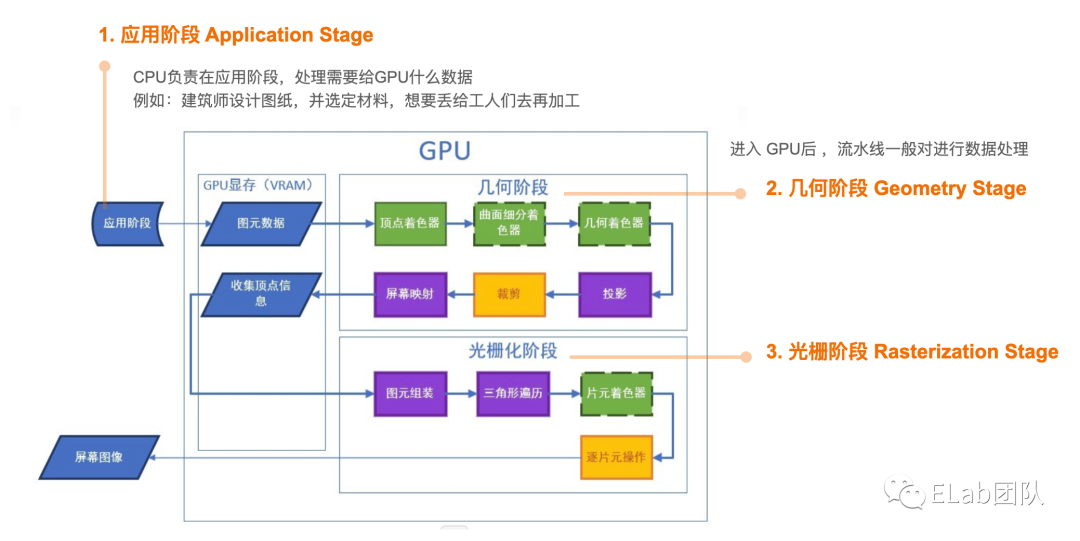

渲染管线抽象流程

简单了解下GLSL 语言，类似C语言，以下是顶点着色器的例子：

 #version 300 es  #声明了着色器版本号 300 代表是 3.0 之后版本
in vec4 aPos ;
# in = 输入变量 浮点型向量vec4 变量名称 aPos
# eg: aPos = {1.0, 1.0, 1.0, 1.0}
void main()
{
    gl_Position = aPos ;
    # 顶点着色器的内置输出变量
}

阶段总结

基于浏览器，通过Javascript 来实现编程技术，能在 2D屏幕 上看到 3D效果。

• 基础能力：数学、物理 ....
• 能力支持：基于 GPU 图形渲染管线架构设计，在 Web端 通过 WebGL (-> OpenGL ES -> OpenGL) 和 着色器 (着色器GLSL 语言实现)，实现驱动能力。(任何语言实现都是以硬件为基础)

看到这里，你可能会有这样的疑问，如何让 3D空间点坐标 转为 屏幕 2D二维点坐标？

浅看 3D空间点 to 屏幕 2D二维点

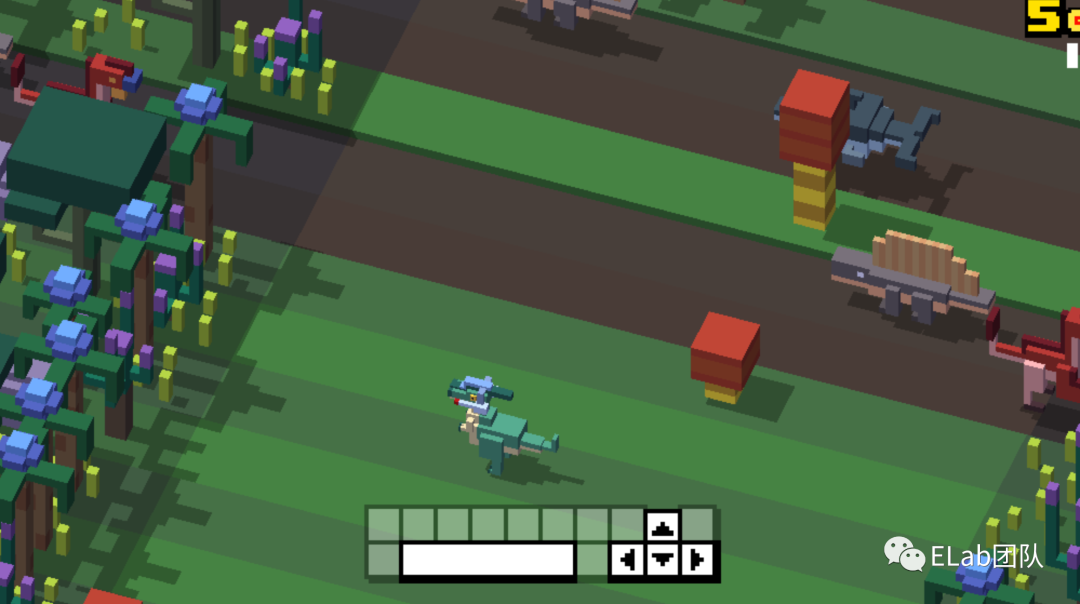

一个复杂场景中，物体如 🦖 、周边🌸🌸🌱🌿 等，都需要软件建模，建模好后再将其放置到该场景中。

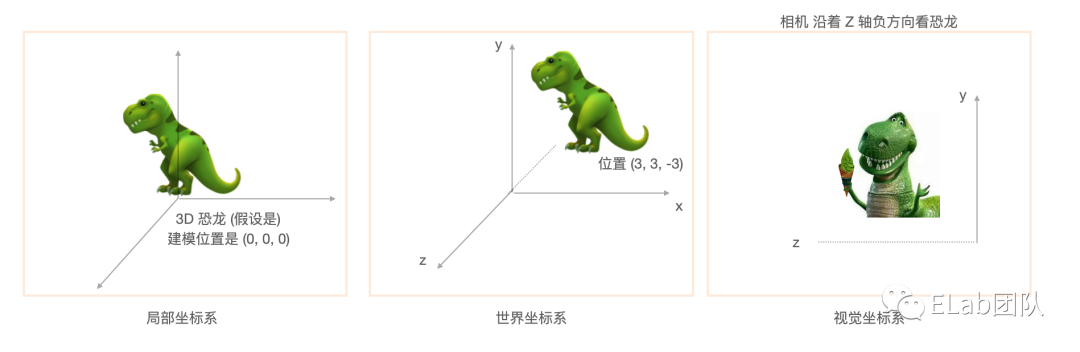

当对每个物体🦖 建模的时候，物体本身是有自己的独立坐标系 [1] 局部坐标系 Local Space，但 🦖 🌸🌸🌱🌿 放到场景中就有不同放置位置，所有物体共享同一个坐标系，叫 [2] 世界坐标系 World Space

在世界坐标系场景下，我们是从正面某个位置去观察 🦖，如果视角变化至沿着Z轴负方向看呢？又是另外一个画面，叫做 [3] 视觉坐标系 View Space。

剩下两个坐标系说明：

[4] 裁剪坐标系 Clip Space / DNC: 归一化处理，和 需要判断哪个片段需要展示在屏幕内。(这里不做展开跟机器学习归一化目标一致，统计学中数据收敛作用)

[5] 屏幕坐标系 Screen Space：根据裁剪坐标系计算，再转换为屏幕坐标。最后将数据传到光栅器。

以上理解版

• 我们每个人都是一个独立个体都以"自我为中心" ( [1] 局部坐标系)
• 随着我们长大要进入社会 ([2] 世界坐标系)，学习、工作 ....
• 在这个过程中，有人仰视你，有人俯视你，你可以选择平视他们 或者 后脑勺对着他们，总之其他人会站在自己的角度看问题 或者 看你 ([3] 视觉坐标系) ....
• AnyWay，过程中你可能会生活磨平棱角 ([4] 裁剪坐标系)，变成了你小时候最讨厌的人，
• But，你就是你，是不一样的烟火，.... 让蔷薇开出一种结果 ([5] 屏幕坐标系)

理解有些概念后，咱们再看看这些过程间转换，是如何离不开 线性代数基础知识的。

[1] 局部空间-> [2] 世界空间，涉及 矩阵的平移、缩放、旋转

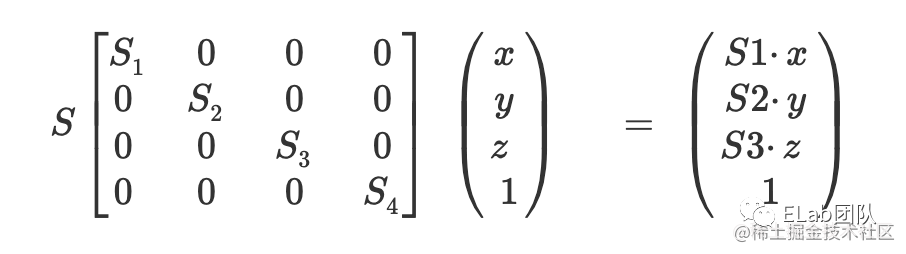

缩放：代表多少倍，缩放S1、S2、S3 倍数

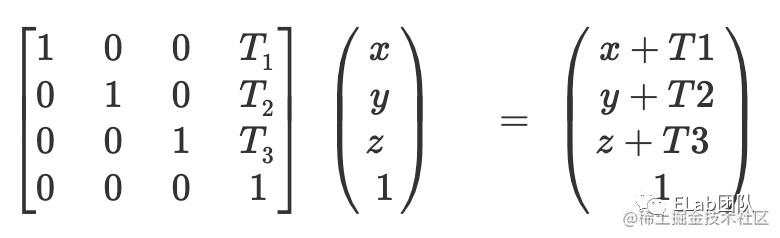

平移：

[2] 世界空间 -> [3] 视觉空间，构建 线性变换矩阵

任何方位观察到的物体都是不同的，从A 位置 变换至 B 位置，只要知道 变换前后的基向量，就能知道 运动至哪里，方法通过 矩阵相乘 (对几何空间的线性变化) ....

矩阵向量乘积: 变换后的基向量 * 未变化前的位置 (x, y) = 基向量变换后新(x', y')

[3] 视觉空间 -> [4] 裁剪空间 -> [5] 屏幕空间

• 将 3D 点 表示到 2D 点， 投影 -> 点积 (实际上会更复杂些) ....
• 再将能视觉展示的空间展示，不能展示的被剪裁掉
• 剪裁后点位，会归一化处理，保证交付给发光二极管。

总之，学好线性代数很重要。

《线性代数》（同济版）——教科书中的耻辱柱^[12] 该文章 引起了我相当强烈的共鸣 (没学好真不怨我)

实践篇：用 Three.js 入个门

我们先用低成本学习Three.js，快速入门 .....

3D 建模概念必备

如果你是个大导演，有一天你想请 安琪拉大宝贝儿 来北京 献歌一曲，

• 要有地点 Scene 场景 ，选择 人民大会堂作为 舞台吧；
• 要有灯光 Light 灯光, 才能让观众看到 安琪拉大宝贝儿 唱歌；
• 关于 安琪拉大宝贝 作为 模型，来之前要保养一下，皮肤看起来吹弹可破 材质 Material；
• XXX 大品牌疯狂赞助，并要求她穿上新一季 服饰 和 配上妆发 贴图与纹理 Texture;
• 一切准备就绪后，N个机器 Camera 相机 360 度无死角的拍摄，她唱 XXX歌曲。

你刚在脑海里构建出来的画面 ≈ 渲染器 Render

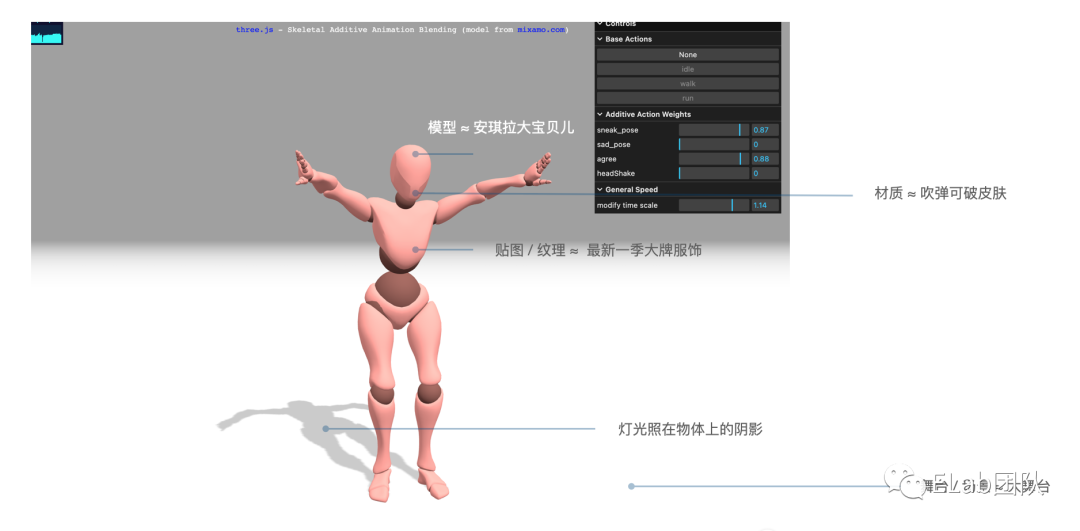

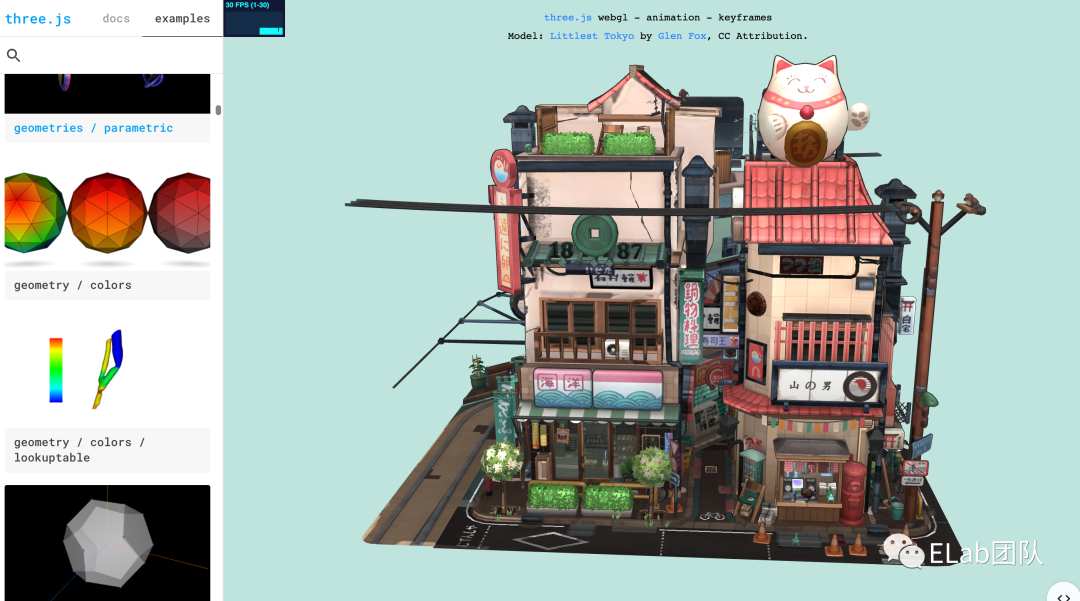

Three.js demo^[13] 自己去对照着想象这个👻，就是 安琪拉大宝贝儿 吧

以上几个关键词是：Scene 场景、Light 灯光、模型、材质 Material

、Texture、Camera 相机、渲染器 Render。

理解了以上的几个概念后，对我们实践上手应用 Three.js 非常的关键。

实践代码走一波

STEP1: 创建舞台 和 相机，并渲染至页面上

import * as THREE from 'three'

class ThreeDemo {
  constructor () {
    this.width = window.innerWidth
    this.height = window.innerHeight
    this.aspectRatio = this.width / this.height

    // 创建场景
    this.scene = null
    // 创建相机
    this.camera = null
    // 创建灯光
    this.light = null
    // 创建模型
    this.model = null
    // 创建材质
    this.material = null
    // 创建纹理
    this.texture = null
    // 创建渲染
    this.renderer = null
  }

  init () {
    this.createScene() // 创建舞台 和 相机
    this.createRenderer() // 创建渲染
    document.body.appendChild(this.renderer.domElement) // 渲染至页面上

    const render = () => {
      this.renderer.render(this.scene, this.camera) // 渲染场景
      requestAnimationFrame(render)
    }
    render()

    this.axesHelper()
  }

  createScene () {
    // ====== 搭建个舞台 ======
    this.scene = new THREE.Scene()
    this.scene.fog = new THREE.Fog(0x090918, 1, 600)

    // ====== 搭建相机 (模拟人视角去看景象) PerspectiveCamera = 透视相机 ======
    this.camera = new THREE.PerspectiveCamera(
      75, // 视角
      this.aspectRatio, // 纵横比
      0.1, // nearPlane 近平面
      2000 // farPlane 远平面
    )
    // 设置相机位置
    this.camera.position.set(10, 10, 10) // x, y, z
    // 更新摄像头宽高比例
    this.camera.aspect = this.aspectRatio
    // 更新摄像头的矩阵
    this.camera.updateProjectionMatrix()

    // 将相机放到舞台上
    this.scene.add(this.camera)
  }

  createRenderer () {
    this.renderer = new THREE.WebGLRenderer({ antialias: true })
    this.renderer.outputEncoding = THREE.sRGBEncoding
    // 设置渲染器宽高
    this.renderer.setSize(this.width, this.height)
    this.renderer.setClearColor(this.scene.fog.color)

    // 屏幕变化 更新渲染 (相机视角变化 和 渲染器变化)
    window.addEventListener('resize', () => {
      this.camera.aspect = window.innerWidth / window.innerHeight
      this.camera.updateProjectionMatrix()
      this.renderer.setSize(window.innerWidth, window.innerHeight)
    })
  }

  // 辅助坐标系
  axesHelper () {
    const axesHelper = new THREE.AxesHelper(5)
    this.scene.add(axesHelper)
  }
}

const instance = new ThreeDemo()
instance.init()

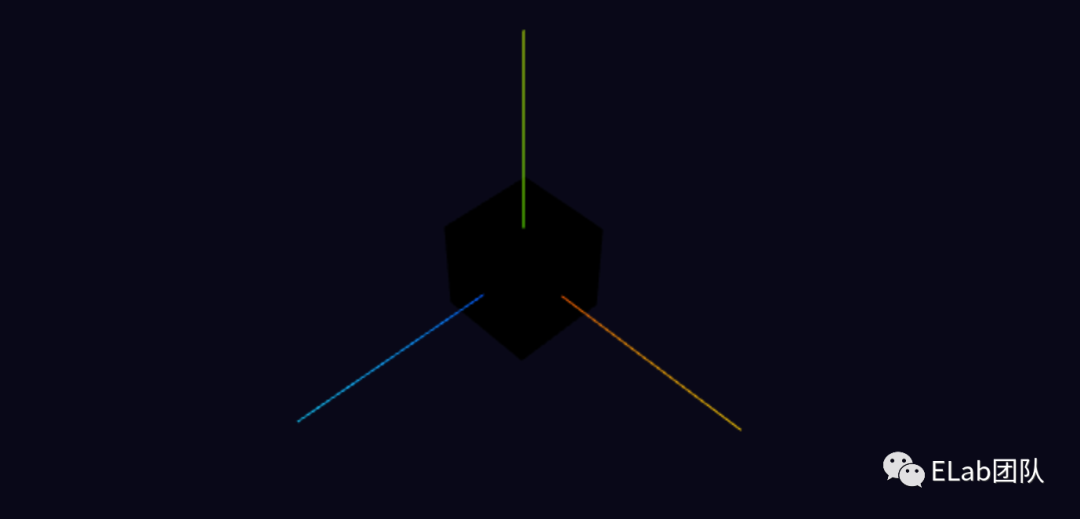

this.camera.position.set(10, 10, 10) 在这个位置上看

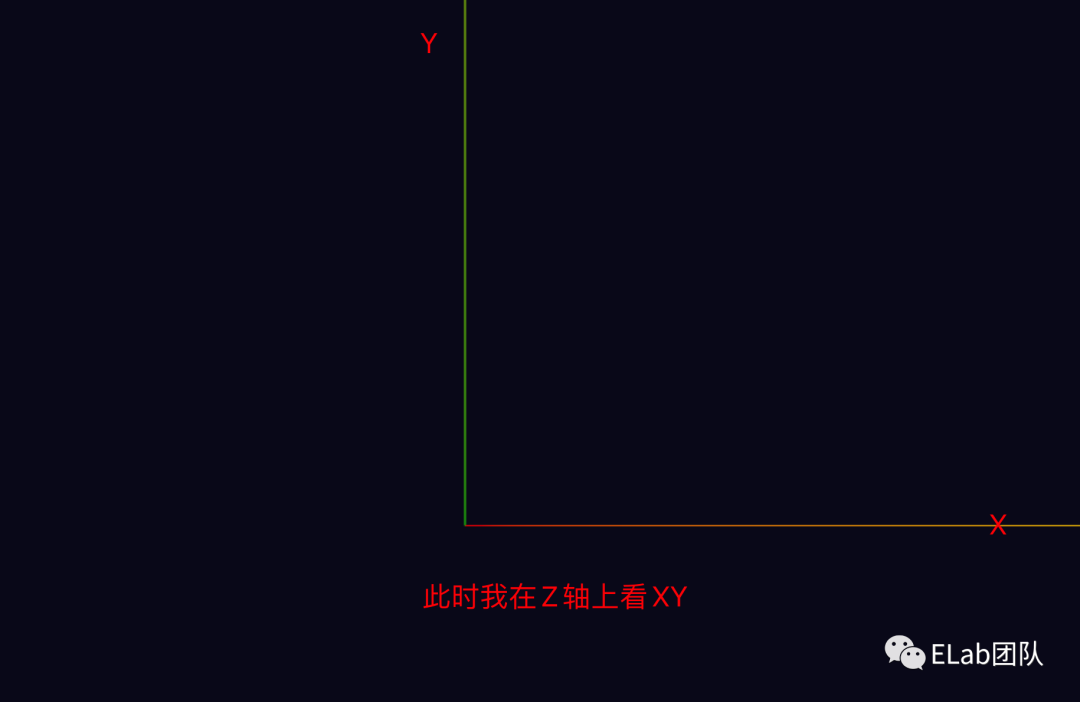

如果我们在this.camera.position.set(0, 0, 5) 这个位置上看

STEP2: 加模型 和 灯光

// 加入环境光
// 环境光会均匀的照亮场景中的所有物体
this.light = new THREE.AmbientLight(0x404040) // soft white light
this.scene.add(this.light)

// 场景中添加球
const geometry = new THREE.BoxGeometry(2, 2, 2)
const geometry_material = new THREE.MeshStandardMaterial({ color: 0xaafabb })
instance.scene.add(new THREE.Mesh(geometry, geometry_material))

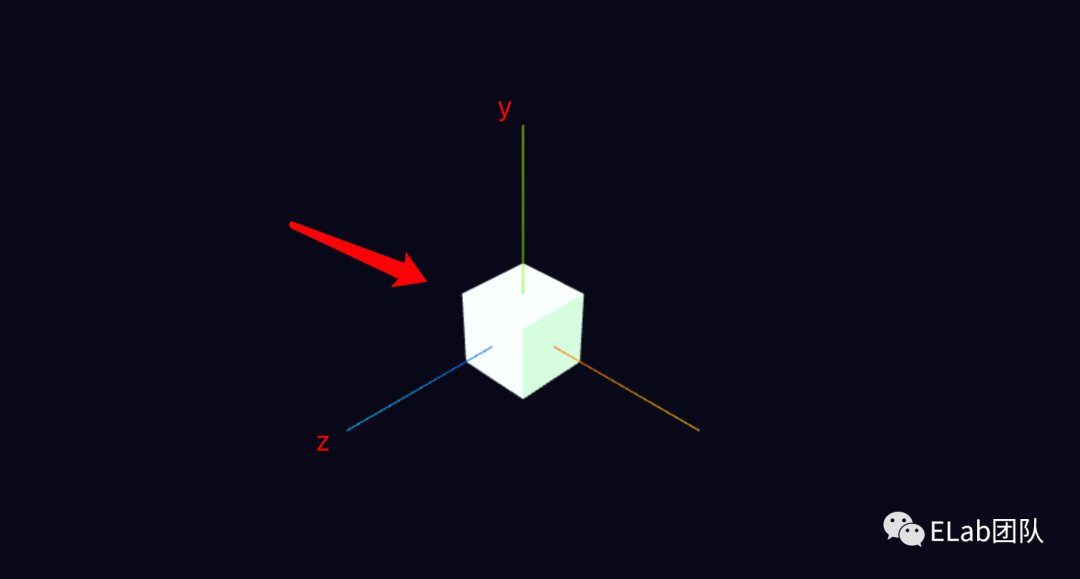

有光照

无光照 (无环境光加入)

这里不仅加入环境光，还加入了平行光，即平行光是沿着特定方向发射的光

  createLight () {
    // 环境光会均匀的照亮场景中的所有物体
    this.light = new THREE.AmbientLight(0x404040) // soft white light
    this.scene.add(this.light)

    // 平行光是沿着特定方向发射的光
    this.directionalLight = new THREE.DirectionalLight( 0xffffff, 0.6 )
    this.directionalLight.position.set(0, 5, 5)

    this.scene.add(this.directionalLight)
  }

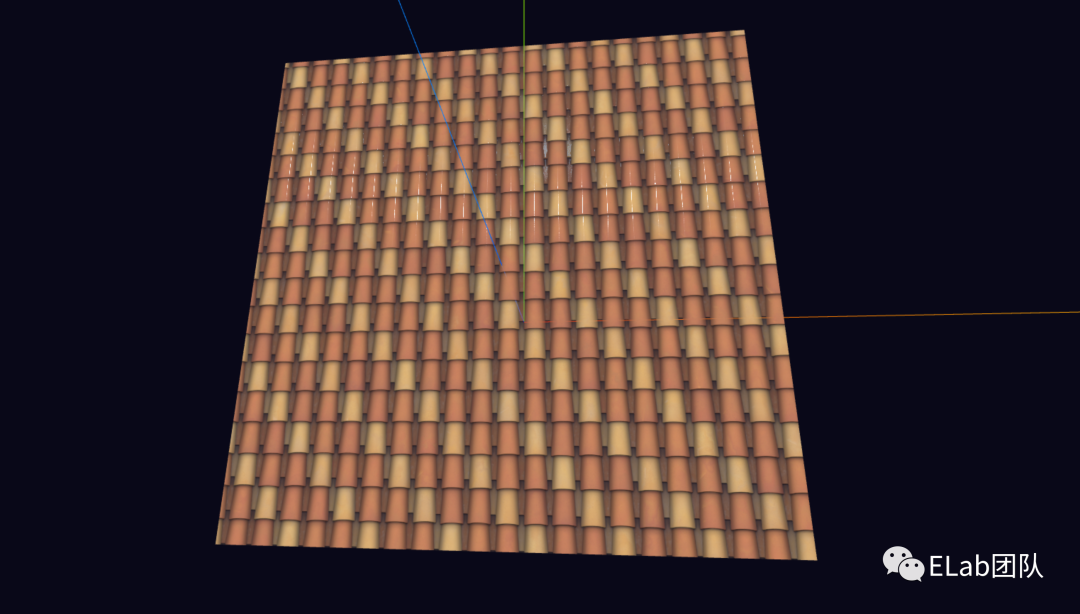

STEP3: 贴膜 (材质和纹理)

https://www.poliigon.com/ 在这个网站上去找一些贴图

// 场景中添加立方体
const geometry = new THREE.BoxGeometry(2, 2, 2)
const geometry_material = new THREE.MeshStandardMaterial({
  map: textureLoader.load('../public/textures/RoofTilesTerracotta004/RoofTilesTerracotta004_COL_1K.jpg'),
  aoMap: textureLoader.load('../public/textures/RoofTilesTerracotta004/RoofTilesTerracotta004_AO_1K.jpg'),
  alphaMap: textureLoader.load('../public/textures/RoofTilesTerracotta004/RoofTilesTerracotta004_AO_1K.jpg'),
  normalMap: textureLoader.load('../public/textures/RoofTilesTerracotta004/RoofTilesTerracotta004_NRM_1K.png'),
  transparent: true,
  roughness: 0,
})
const model = new THREE.Mesh(geometry, geometry_material)
instance.scene.add(model)

Step X：以上小结

1. 先将 Scene 场景、Light 灯光、Camera 相机 设置好，并将其通过渲染器 Render 渲染至页面上

2. 确定好 模型 穿上 材质 Material 和 贴图 Texture 后，并设定好该模型位置，再添加至场景Scene 场景 中，即可得到3D物体啦。

最后总结

如果你没有系统的接触过该方向，那可以先从Three.js 入手，兴趣是最好的老师，通过理解场景、灯光、相机 ... 等大概知道一些概念。

图形学虽然水很深，但再深也有底，深入 WebGL + 着色器 (GLSL语言) -> 硬件上运作机制 等等等 ...
