最近一直在开发 web视频剪辑工具（cutter），这个工具可以方便老师们编辑拍摄好的视频。

这是一个挺有意思的项目，预计分多章和大家分享介绍。

本期主要介绍下其大体流程，方便大家对其原理有一个简单认知

Cutter 剪辑工具效果演示：

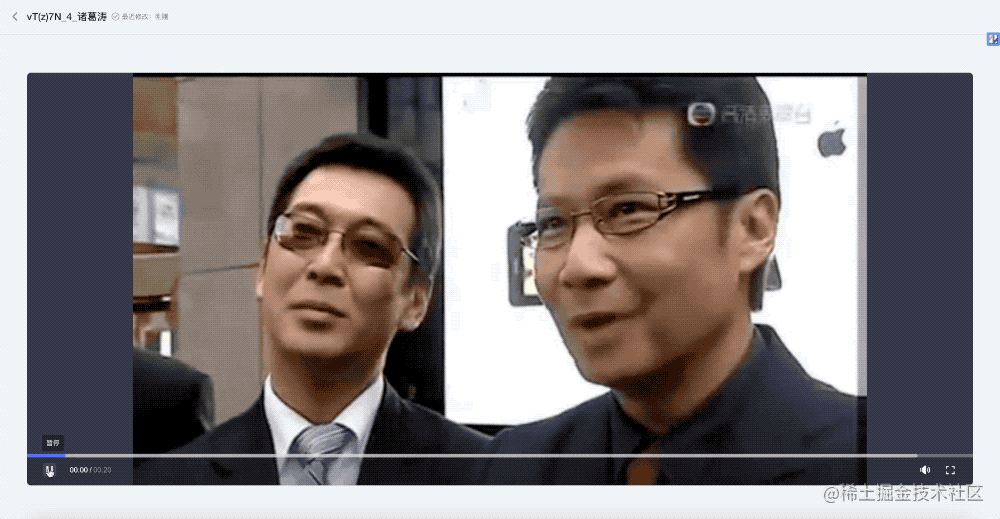

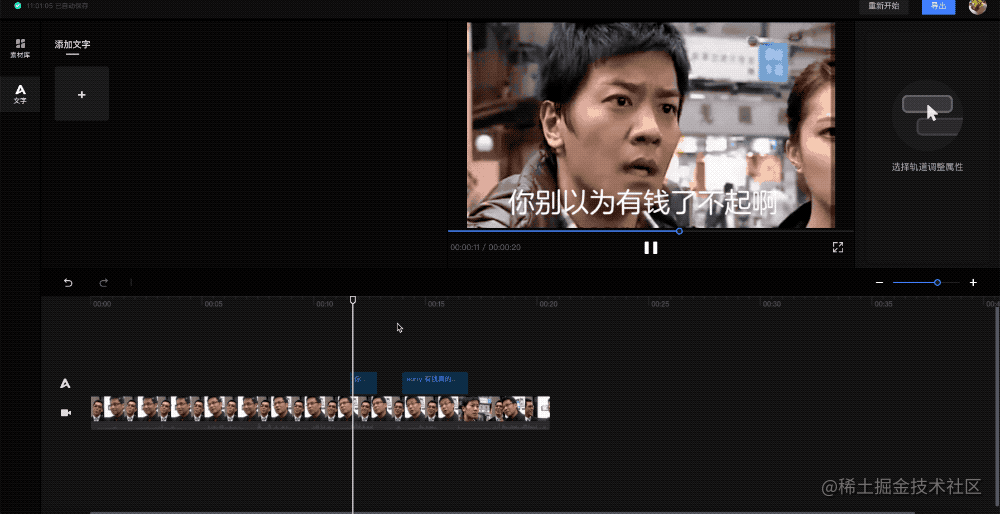

web编辑器

导出效果

阅读完本文，预计可以收获的知识点：

• 了解web视频剪辑工具 基本原理
• 实战一个ffmpeg+wasm+offscreen canvas demo

技术链路

全链路可以简单分为

• 页面依赖的底层：vesdk
• 页面核心交互：web剪辑工具
• 后端：视频架构-视频合成

问题抛出

为了更好的理解全链路，这里我们抛出两个问题，带着问题来看整体链路，增强我们的理解：

Q1：视频是怎么在网页端实现编辑预览的效果？

Q2：怎么保证预览效果和合成效果一致性？

Q1：视频是怎么在网页端实现编辑预览的效果

目前web视频编辑主要有两个方向

• 一种是使用原生JS，基于浏览器提供的

• 多媒体前端技术入门指南 - TeqNG^[1]
• 腾讯云剪 - web多媒体技术在视频编辑场景的应用^[2]
• 爱奇艺云剪辑Web端的技术实现^[3]
• 另一种是直接使用WebAssembly将现有基于C/C++等代码的视频编辑框架编译到浏览器上运行
• 《VESDK技术演进之Web音视频编辑技术》

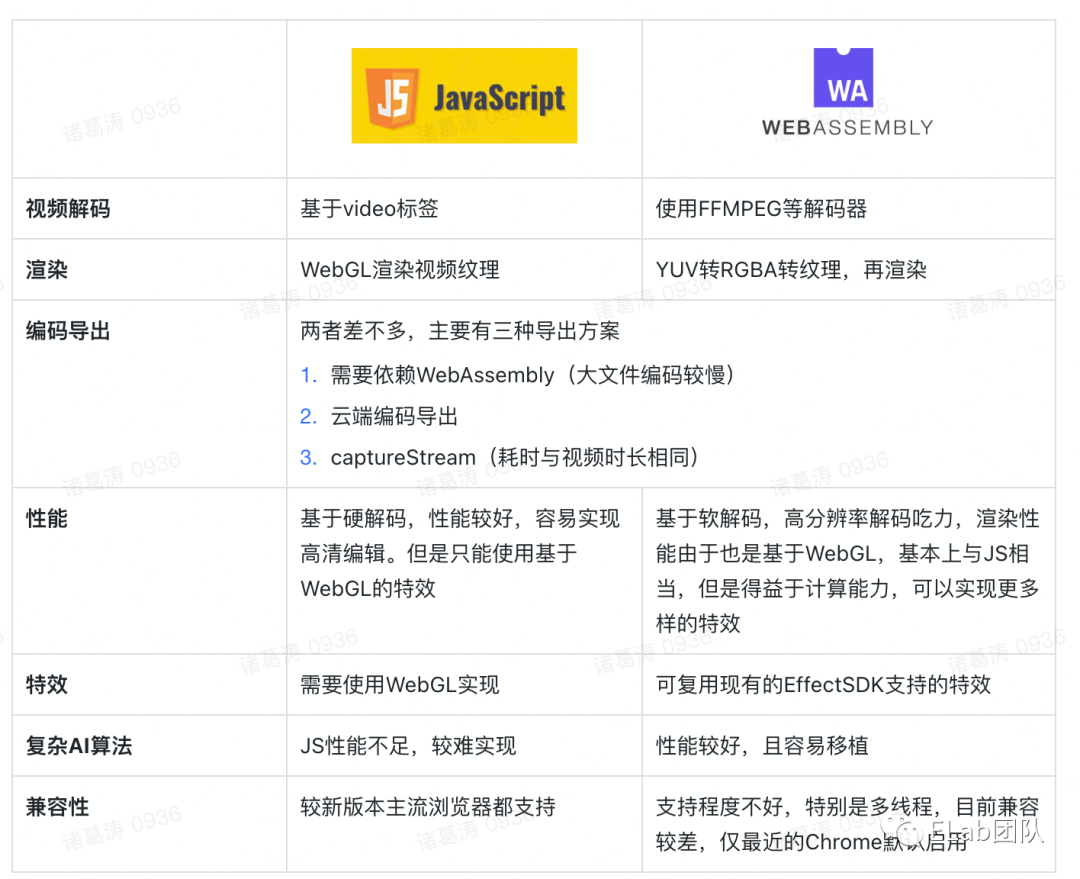

二者的对比，可以参考如下：

图片来源 《VESDK技术演进之Web音视频编辑技术》

流程图

vesdk采用的是第二种方式（ffmpeg+wasm），大体流程转换图可参考如下：

调度逻辑：

解码、绘制时尽力出帧frame，将frame放入缓存池中，上屏时结合raf 自行根据fps计算下一帧渲染时间点

剪辑中 音频、文字 是怎么绘制的：

音频：在主线程中，基于Web Audio的OpenAL API来构建

文字、特效：基于webgl shader等直接绘制

为了更好的理解上面的流程图，介绍下里面的一些关键名词

YUV

YUV是一种颜色编码格式，能够通过公式计算还原为RGB，相比于RGB编码体积占用更小。

R = Y + 1.140*V

G = Y - 0.394U - 0.581V

B = Y + 2.032*U

“Y”表示明亮度（Luminance或Luma），也就是灰阶值

“U”和“V”表示的则是色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用于指定像素的颜色

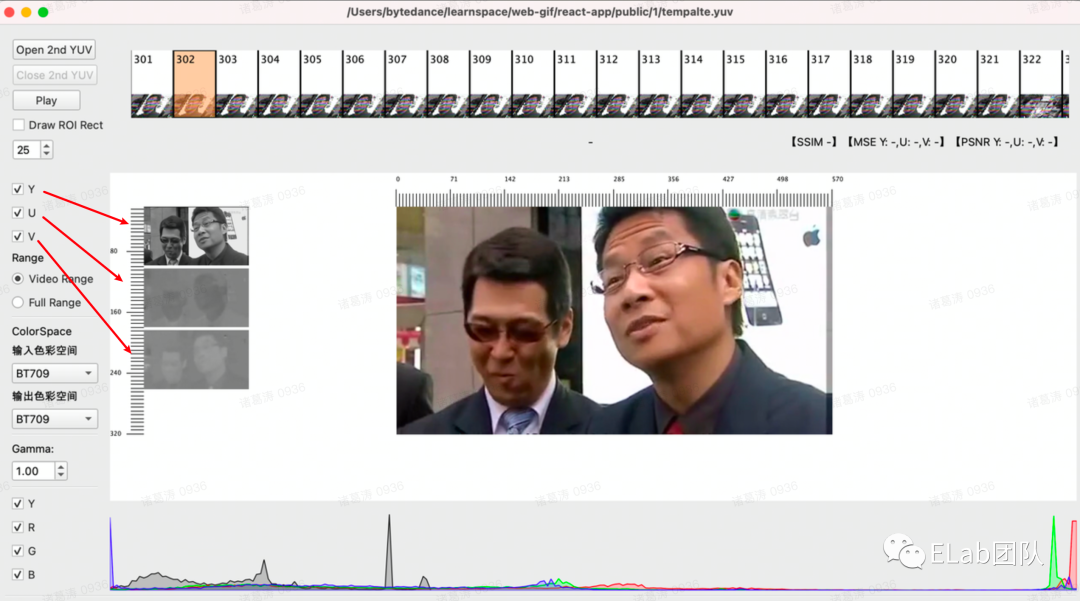

例如：通过YUV预览工具，我们可以看到各个分量单独显示时的成像

FFmpeg

• 媒体内容源文件都是比较大的，为了便于传输和存储，需要对原视频通过编码来压缩，再通过容器封装将压缩后的视频、音频、字幕等组合到一个容器内，这就是 编码 和 容器封装 的过程（例如可以用 压缩饼干 和 封袋包装 来理解，会出现很多不同的压缩工艺和包装规格）
• 在播放端进行播放时，进行相应的 解封装 和 解码，得到原文件数据

在上述过程中，FFmpeg就是这样一款领先的多媒体框架，几乎实现了当下所有常见的数据封装格式、多媒体传输协议、音视频编解码器。

FFmpeg提供了两种调用姿势，可以面向不同场景需求：

• 调用方法一：应用层可以调用 ffmpeg^[4] \ffprobe等命令行 cli 工具 来读写媒体文件；

// 例如：
ffmpeg -i tempalte.mp4 -pix_fmt yuv420p tempalte.yuv

可以看到解封装后，原文件体积是远大于1.1MB的

• 调用方法二：c层面可以调用 FFmpeg 下层编解码器等外部库用来实现编解码，获取原生图像和音频数据

// 可以参考该文章Mp4读取yuv数据
https://www.jianshu.com/p/f4516e6df9f1
// 几个关键api
av_read_frame    读取视频流的h264帧数据
avcodec_send_packet     将h264帧数据发送给解码器
avcodec_receive_frame    从解码器中读出解码后的yuv数据

// demo
void decode() {
    char *path = "/template.mp4";
    ...
    while(true) {
        av_read_frame(avformat_context, packet);//读取文件中的h264帧
        if (packet->stream_index == videoStream) {
            int ret = avcodec_send_packet(avcodec_context, packet);//将h264帧发送到解码器
            if (ret < 0) {
                break;
            }
            while (true) {
                int ret = avcodec_receive_frame(avcodec_context, frame);//从解码器获取帧
                sws_scale(sws_context,
                            (uint8_t const * const *) frame->data,
                            frame->linesize, 0, avcodec_context->height, pFrameYUV->data,
                            pFrameYUV->linesize);//将帧数据转为yuv420p
                fwrite(pFrameYUV->data[0], sizeof( uint8_t ), avcodec_context->width * avcodec_context->height, pFile);//将y数据写入文件中
                fwrite(pFrameYUV->data[1], sizeof( uint8_t ), avcodec_context->width * avcodec_context->height / 4, pFile);//将u数据写入文件中
                fwrite(pFrameYUV->data[2], sizeof( uint8_t ), avcodec_context->width * avcodec_context->height / 4, pFile);//将v数据写入文件中
            }
        }
    }
    ...
}

WASM

WebAssembly是一种安全、可移植、效率高、文件小的格式，其提供的命令行工具wasm可以将高级语言(如 C++)编写的代码转换为浏览器可理解的机器码，所以实现了在浏览器中直接运行。

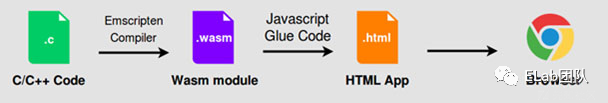

例如c代码 经过如下步骤，可以被浏览器直接执行

加法 demo小例子：

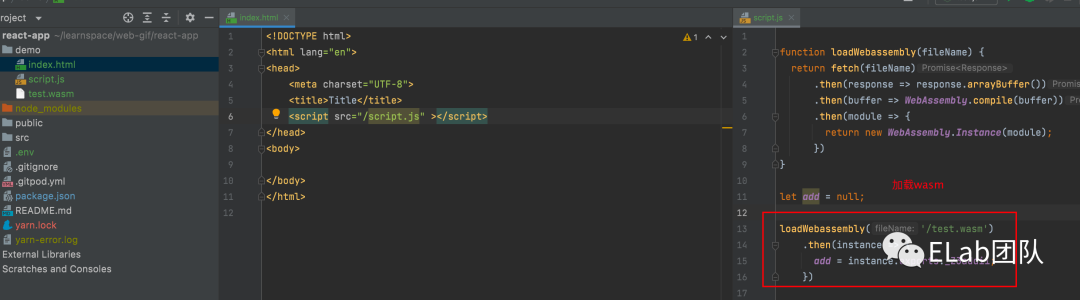

step1、可利用在线工具（https://mbebenita.github.io/WasmExplorer/）编写一个加法例子，然后下载得到 编译好的 test.wasm 文件

step2、加载test.wasm

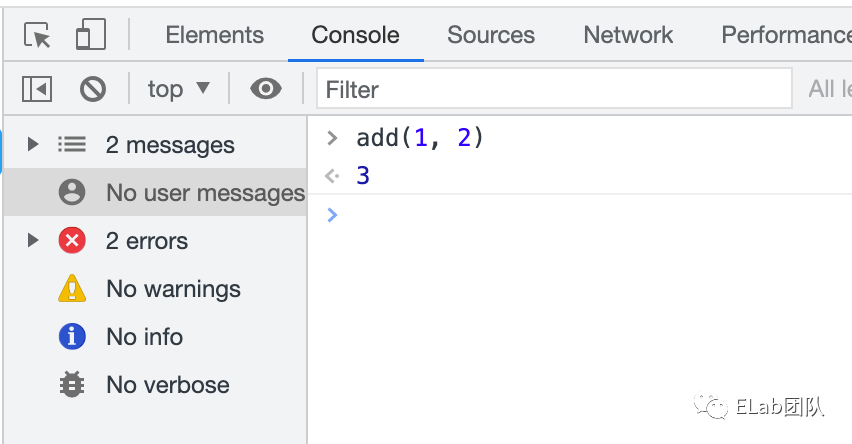

step3、浏览器中直接运行

OffscreenCanvas

OffscreenCanvas^[5]非常有意思，这是一个离前端开发人员比较近的概念，它是一个可以脱离屏幕渲染的canvas对象，在主线程环境和web worker环境均有效。

OffscreenCanvas 一般搭配worker使用，目前主要用于两种不同的使用场景：

模式一：

 // 主线程 进行渲染
const ctx = renderCanvas.getContext( '2d' );
const worker = new Worker( 'worker.js' );
worker.onmessage = function ( msg ) {
    if (msg.data.method === 'transfer' ) {
    ctx.drawImage(msg.data.buffer, 0 , 0 );
  }
};

    // worker线程
onmessage = async (event) => {
    const offscreenCanvas = new OffscreenCanvas( 480 , 270 );
    const ctx = offscreenCanvas.getContext( "2d" );
    // ctx绘制工作
    ...
    const imageBitmap = await self.createImageBitmap( new Blob([data.buffer]));
    ctx.drawImage(imageBitmap, 0 , 0 );
    let imageBitmap = offscreenCanvas.transferToImageBitmap();
    // bitmap发送给主线程
    postMessage({ method : "transfer" , buffer : imageBitmap}, [imageBitmap])
}

备注：postMessage 常规传递是通过拷贝的方式；对此postMessage提供了第二个参数，可以传入实现了Transferable^[6]接口的数据（例如 ImageBitmap），这些数据的控制权会被转移到子线程，转移后主线程无法使用这些数据（会抛错）

备注：postMessage 常规传递是通过拷贝的方式；对此postMessage提供了第二个参数，可以传入实现了Transferable^[7]接口的数据（例如 ImageBitmap），这些数据的控制权会被转移到子线程，转移后主线程无法使用这些数据（会抛错）

模式二：

// 主线程
const worker = new Worker('worker.js');
const offscreenCanvas = canvas.transferControlToOffscreen();
worker.postMessage({
  canvas: offscreenCanvas,
}, [offscreenCanvas])


// worker
onmessage = async (event) => {
  const canvas = event.data.canvas;
  const ctx = canvas.getContext("2d");
  // ctx绘制工作   ...
  const imageBitmap = await self.createImageBitmap(new Blob([data.buffer]));
  // 开始渲染
  ctx.drawImage(imageBitmap, 0, 0);
}

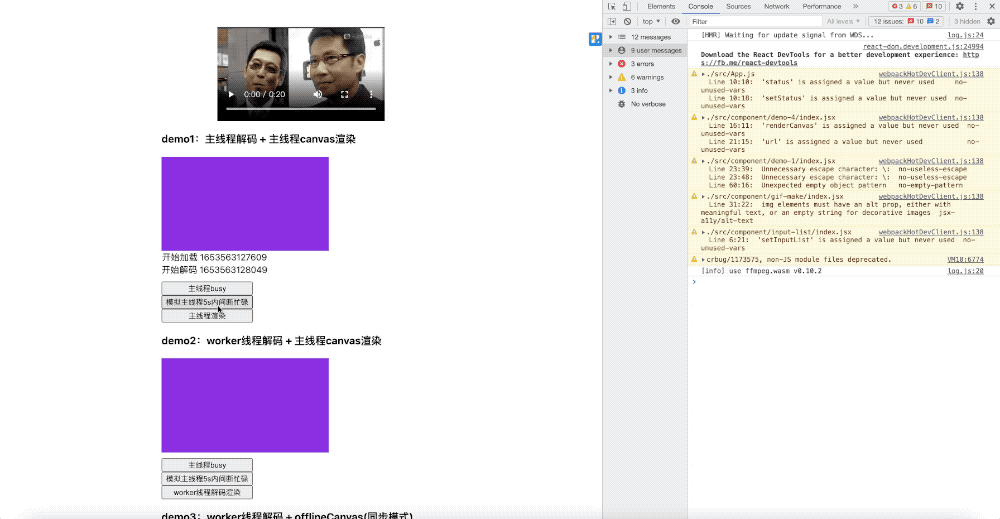

一个对照试验：

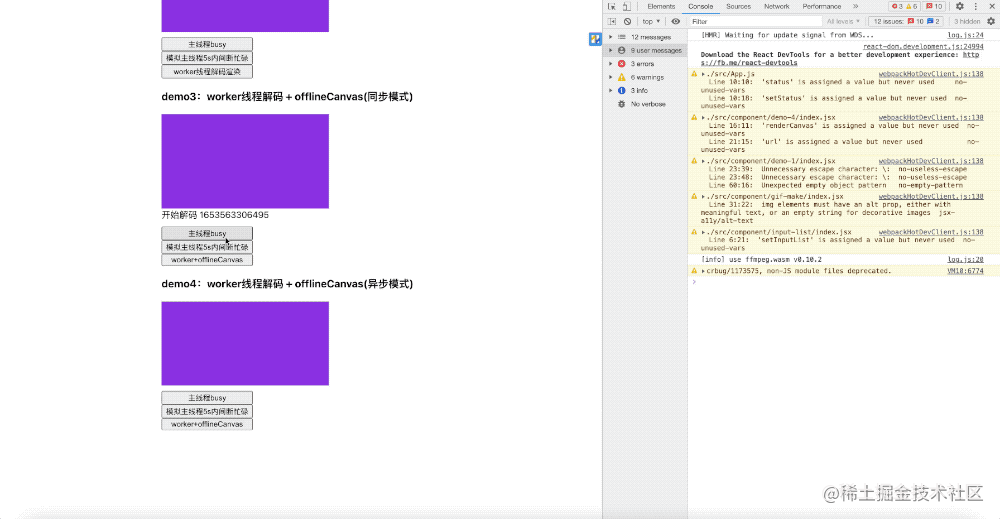

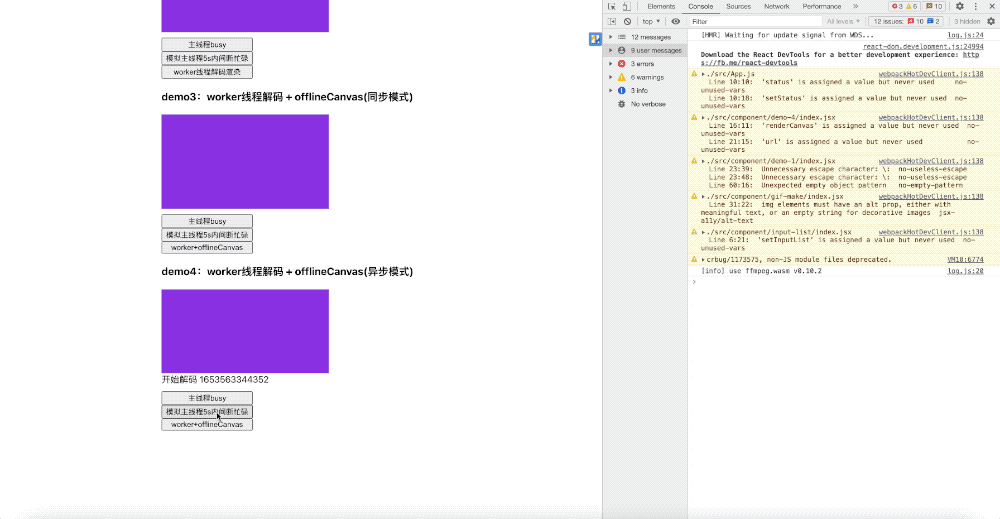

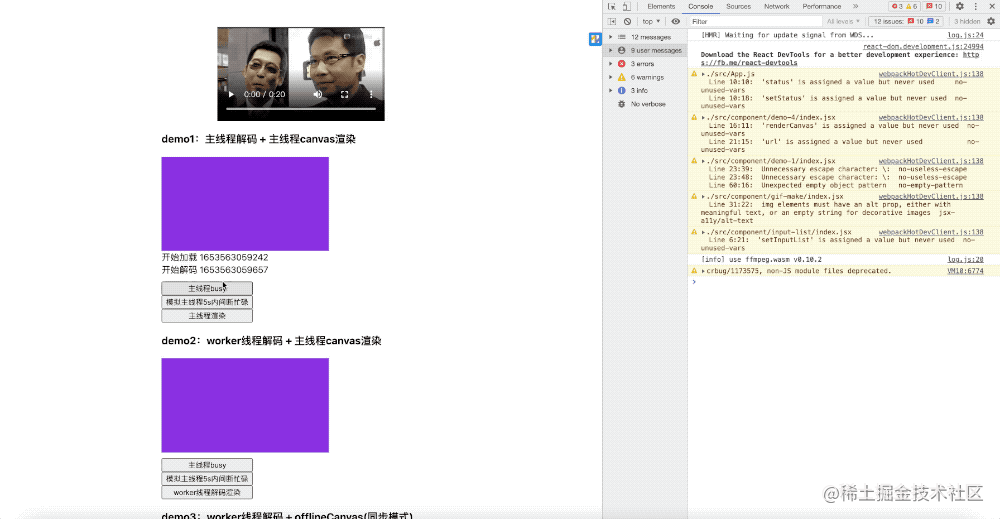

动图 1

动图 2

动图 3

动图 4

动图 5

通过实验，我们可以发现：

解码任务放在worker线程，不会被主线程打断；渲染任务放在offscreenCanvas，不会被主线程打断

Q2：怎么保证预览效果和合成效果一致性？

这个问题比较容易理解，受限于浏览器自身的性能和限制，前端合成问题较多，稳定性和性能不足，所以是采用服务端合成的方式。

为了保证服务端导出和前端编辑预览一致，约定一个草稿协议，云端合成时基于草稿做类似前端合成操作即可

可以看到 ffmpeg + wasm + worker + offscreenCanvas搭配起来后，还是能做出一款性能不错的有意思的音视频小工具

我们进入一个小实战环节 👇

小实战探索：搭建一个 web版gif字幕离线生成器

之所以做下面这个实战

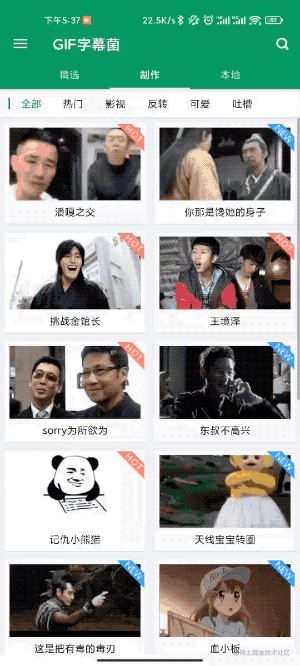

• 一方面是因为之前在校弄过一个app，底层原理是在服务端做gif字幕的合成，合成时使用到了ffmpeg，和视频剪辑底层有些相似；
• 另一方面是刚好尝试改造为web版本，以便实战下 ffmpeg + wasm + worker + offscreenCanvas

🍪 想要达到的目标：一个 web版gif字幕离线生成器（支持离线合成，也支持播控合成后的gif）

之前效果：

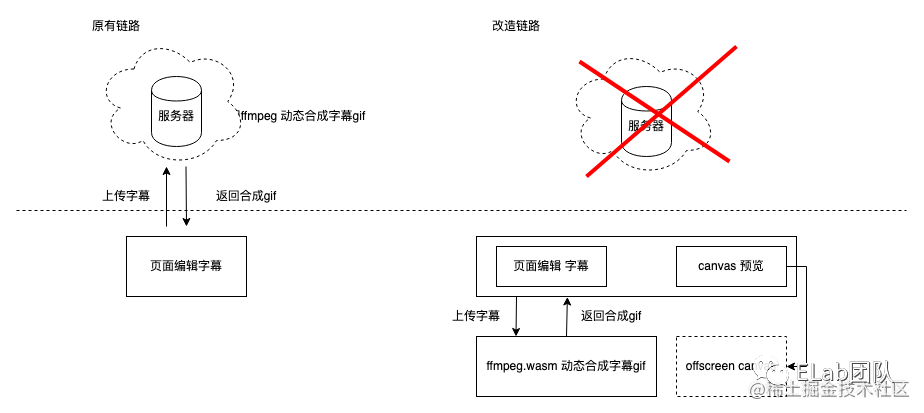

合成链路改造方案：

之前的链路，存在的问题：

• 云端合成，流量大时服务器CPU容易被挤满，导致服务器不可用
• 生成的gif不支持预览播控

具体链路

实现效果

具体代码

为了使用ffmpeg，我们需要将其编译为wasm，这里我们直接使用一个编译好的三方库 ffmpeg.wasm^[8]

step1、加载worker

index.jsx

useEffect(() => {
  const gifWorker = new Worker('http://localhost:3000/gif_worker_offscreen.js');
  gifWorker.onmessage = function (msg) {
    if (msg.data.method === 'transfer') {
      setGifSrc(msg.data.url);
    }
  };
  setGifWorker(gifWorker);
}, []);

<>
    <canvas id='gif-canvas' ref={gifCanvasRef}/>
    <button onClick={() => {
      if (!gifWorker) {
        return;
      }
      // 定义一个离屏canvas
      const offscreenCanvas = gifCanvasRef.current.transferControlToOffscreen();
      gifWorker.postMessage({
        method: 'init',
        canvas: offscreenCanvas,
        inputList: gifInputList,
      }, [offscreen]);
    }}>生成gif
    </button>
</>

step2、worker初始化，引入ffmepg

gif_worker_offscreen.js

importScripts('/ffmpeg.dev.js');
const {createFFmpeg, fetchFile} = self.FFmpeg;

const ffmpeg = createFFmpeg({
  corePath: 'http://localhost:3000/ffmpeg-core.js',
  ...
});

onmessage = async (event) => {
  const method = event.data.method;
  if (method === 'init') {
    if (!canvas) {
      canvas = event.data.canvas;
      ...
      ctx = canvas.getContext("2d");
    }
    await decodeResource();
    play();
    await playCore(ctx);
  } else if (method === 'pause') {
    pause();
  } else if (method === 'play') {
    play();
  } else if (method === 'replay') {
    ...
    playIndex = 0;
    await playCore(ctx);
  }
}

step3、合成gif

gif_worker_offscreen.js

async function decodeResource() {
  if (!ffmpeg.isLoaded()) {
    await ffmpeg.load();
  }
  ffmpeg.FS('writeFile', 'template.mp4', await fetchFile('http://localhost:3000/1/template.mp4'));
  ffmpeg.FS('writeFile', 'template.ass', await replaceAssTemplate(inputList));
  ffmpeg.FS('writeFile', 'tmp/Yahei', await fetchFile('http://localhost:3000/1/yahei.ttf'));
  await ffmpeg.run('-i', 'template.mp4', '-vf', "subtitles=template.ass:fontsdir=/tmp:force_style='Fontname=Microsoft YaHei'", 'export.gif');
  const data = ffmpeg.FS('readFile', 'export.gif');
  await ffmpeg.run('-i', 'export.gif', '-vf', 'fps=25', '-s', '480x270', 'image%d.jpg');
  const url = URL.createObjectURL(new Blob([data.buffer], {type: 'image/gif'}));
  postMessage({method: "transfer", url});
}

step4、播控gif

gif_worker_offscreen.js

async function playCore(ctx) {
  const totalLength = Math.floor(duration / timeInterval);
  clearInterval(playTimer);
  playTimer = setInterval(async () => {
    if (!canPlay) {
      return;
    }
    playIndex++;
    if (playIndex === totalLength) {
      clearInterval(playTimer);
      return;
    }
    const data = ffmpeg.FS('readFile', `image${playIndex}.jpg`);
    const imageBitmap = await self.createImageBitmap(new Blob([data.buffer]));
    ctx.drawImage(imageBitmap, 0, 0);
  }, timeInterval);
}

总结

以上便是做剪辑工具过程中，发现的一些比较有意思的点，本篇文章属于抛砖引玉，每个方面大家都还可以继续深挖，发现更多有意思的点。

在后续的分享中，打算分享下 web剪辑编辑器 前端部分的具体实现（前端工程师会比较熟悉的领域）

❤️ 谢谢支持

以上便是本次分享的全部内容，希望对你有所帮助^_^

喜欢的话别忘了 分享、点赞、收藏 三连哦~。

欢迎关注公众号 ELab团队 收货大厂一手好文章~

我们来自字节跳动，是旗下大力教育前端部门，负责字节跳动教育全线产品前端开发工作。

我们围绕产品品质提升、开发效率、创意与前沿技术等方向沉淀与传播专业知识及案例，为业界贡献经验价值。包括但不限于性能监控、组件库、多端技术、Serverless、可视化搭建、音视频、人工智能、产品设计与营销等内容。

欢迎感兴趣的同学在评论区或使用内推码内推到作者部门拍砖哦 🤪

字节跳动校/社招投递链接: https://job.toutiao.com/s/2jML178

内推码：C4QC2V7
