Hi，我是彩云。之前在工作中做了一个AR翅膀的特效，设计过程并不复杂，但基本上该有的设计流程一样不少，是一个很适合分享给大家的绝佳案例。大家有兴趣的话，也可以自己跟着教程做一个试试。先介绍下这个玩法，这个3D翅膀可以实时AR“长在”用户身上，可以给大家带来很新奇的体验，大家也可以在QQ相机和小世界中实际玩这个特效。上线的数据很不错，得到了用户的认可。在做这个玩法的过程中积累了一些经验，是总结也是分享。（悄悄告诉大家，学会了类似这种特效制作，成为特效师还能自己投稿赚钱哦，收入很可观！所以今天这篇文章一定要收藏，并认真看，指不定还可以指望这个赚钱养活自己呢。强调下，这不是广告，只是告诉大家一种可能性，设计师尤其有优势！）好了，话不多说，下面仔细讲讲这个玩法是怎么一步一步做出来的。做需求前，一定要先理清设计思路，想清楚了，执行才会效率。这个特效的设计思路，我把它大致分为9个步骤：
需求背景及目标
参考搜集，明确风格方向
基础模型设计，确定最终造型
雕刻模型，增加模型细节
打磨材质，贴图设计和烘焙
骨骼绑定和动画设计
在工具中还原效果，增加物理随动
设计2D氛围元素，打包上线
结果与反思
1、需求背景及目标
要做好一个实际的设计需求，了解用户的属性和喜好很关键。在我们的产品生态中，女性用户偏多，翅膀的诉求一直都有。竞品已经有做过类似的玩法，但效果比较一般，在视觉上还有提升空间。而我们的产品在当时也没有全身AR的能力，所以也是作为一个新能力的建设，未来可以有更多的拓展应用。基于这样的目标，在设计上就需要把翅膀的视觉效果做的更好并最终落地。2、参考搜集，明确风格方向
在相机特效玩法中，翅膀是一种全身特效玩法，它需要识别人体边缘并利用人像分割技术才能正常“生长“在人的背上，具体技术细节就不多说了，AR特效落地是需要通过一个工具来实现的，后面会讲到。设计师在这里面的发挥点是设计出漂亮的翅膀，这给了我不少发挥空间。开始设计前，我会从翅膀的风格上做一些提案。通常我在这个步骤会去找大量的参考，筛选出一些风格图做成情绪版，便于沟通。对于翅膀的设计思路，我首先想到的就是游戏中的翅膀效果，因为游戏中的模型参考应该是最多的，然后我会从玩过的游戏中找灵感。所以，我也建议大家，平时可以多体验不同的产品，留心观察，说不定未来做一些项目的时候就能用的到这些“存货”了。我之前也写过一篇文章《如何从优秀作品中偷师，用一个游戏案例教你思路》，大家感兴趣的话也可以去看看。除了从游戏中搜集灵感外，我还习惯用pinterest来找图，我喜欢用这个工具来找参考是因为它有个最厉害的地方——以图搜图，在搜图的过程中不断逼近自己想要的结果，对于找灵感来说，简直是神器。这组参考发出来后，大家比较倾向方向4。原因可能是因为是要结合真实用户的AR效果，放一堆游戏的图让产品很难想象最终的效果。虽然对我来说是比较清晰的，但比较难达成一致。从方向4中收敛出新的关键词组合：透明，炫彩反射。以此达成新的共识，初步明确了质感效果，接下来就可以进行进一步的细化。
然后根据新的关键词，迭代参考，进一步确定造型并将质感可视化。待和需求方达成共识后再动手做，是减少返工的正确方式。下面就是按收敛后的关键词迭代的新的情绪板，这样要做什么就能更清晰了。1）参考越接近最终效果，越利于沟通，因为其他人很难猜测到你脑子中的想法
3、基础模型设计，确定大致造型
根据确定的方向，大概花了几个小时我就做了一个初步的模型效果，思路是想通过玻璃材质+贴图纹理的方式实现效果，所以没有对模型做太多结构。但在渲染的时候会发现，由于模型表面没做结果，缺少起伏，虽然用到了法线贴图，但反射细节几乎没有，效果很差。所以马上换了个思路，还是不能偷懒啊，模型该有的细节还是要雕刻做出来才行。另外，这个模型也有一些结构性的问题，比如翅膀这种向上勾的方式有些违背自然规律，向下垂坠会显得更加自然一些。
4、模型雕刻，增加细节

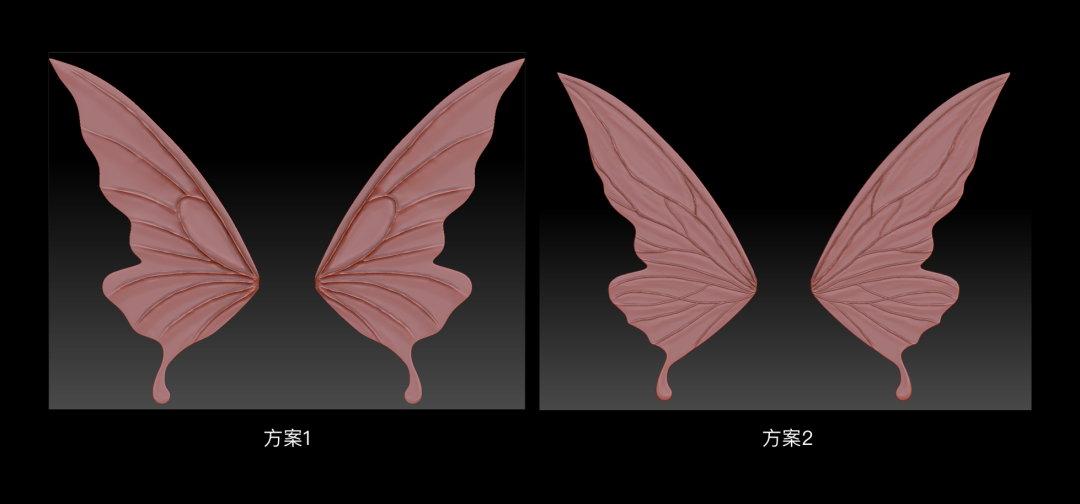

为了把模型的细节做的更加丰富，我用ZBrush进行细节雕刻。关键点是把所有可能会有的模型细节都雕刻出来，这样在烘焙法线的时候才能让模型有细节可以看。除了雕刻好翅膀表层的结构方便烘焙，也对翅膀边缘做了更多曲线化设计，增加细节。雕刻的时候也尝试了2个不同的结构，最终选定了方案2，大家觉得更加流线型的翅膀会更好看一些。1）想要模型最终视觉效果好，细节一定要足够多，比如这里的纹路，模型表面的起伏，边缘的曲线都可以有尽量多的细节变化。好的模型设计，白模就会比较耐看。2）为了方便后面烘焙贴图时，细节丰富可控，雕刻的时候可以把细节的起伏关系交代的更加明确，也就是做的更夸张一些，这样在烘焙时效果损失会相对较少。3）模型雕刻的时候可以适当在ZBrush中把细分等级拉高，更容易雕刻细节。而在做模型平滑时，再把细分等级拉低，方便快速平滑。多说一句，C4D中虽然也能雕刻，但功能跟ZBrush根本不能比，建议大家也可以尝试下。5、材质设计，贴图烘焙

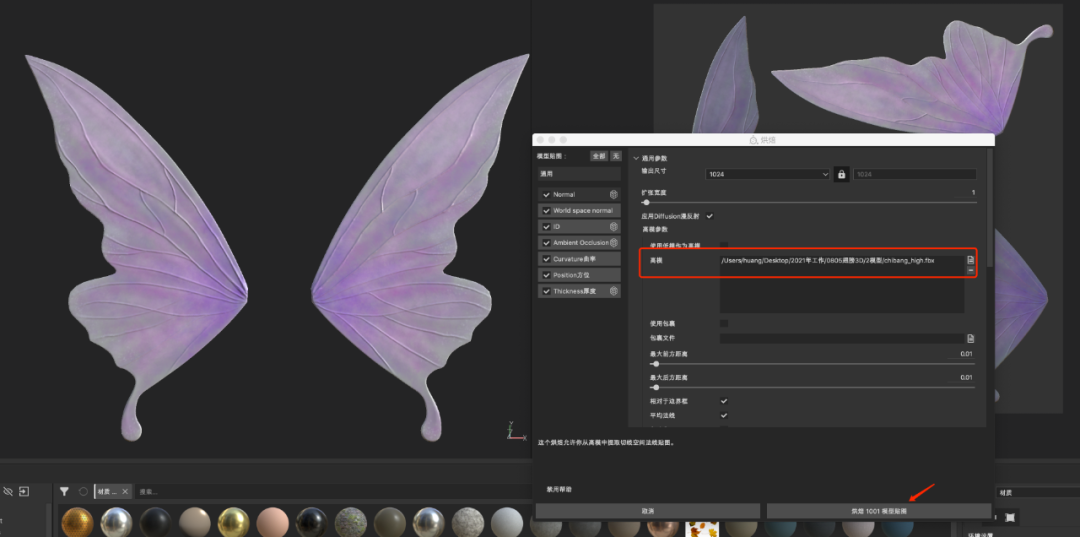

分析下这个翅膀最终的效果，材质上需要用到颜色贴图+法线贴图+炫彩玻璃材质。颜色贴图在SP中画下就行，操作上跟PS很类似，用手绘板稍微画下就OK。法线贴图比较简单，因为有了前面雕刻的高模，通过Substance Painter烘焙就可以得到了。烘焙的过程也比较简单，先把低模导入到SP中，选择烘焙这个功能，并选择ZBrush雕刻的高模进行烘焙导出贴图即可。这里要注意的是，高模和低模的mesh命名，低模是low_xxx ，高模是high_xxx，模型的格式都是.FBX。由于玻璃材质效果需要实现实时渲染，没法通过贴图来实现，最终是要靠引擎能力，所以在这里用3D软件渲染只能作为参考。对于玻璃材质的表现，主要还是依赖于hdr贴图，一张颜色丰富的HDR贴图对于玻璃材质的渲染最为关键。（想要我渲染用的无敌炫彩HDR，可以在文末获得领取方式）
有了这个静态渲染效果后，接下来就需要在引擎中进行还原，这个就要靠技术美术同学配合写shader才能做出来。其实这个过程也就类似于做UI时，前端开发需要去把设计稿还原出来一样了。6、骨骼绑定和动画设计

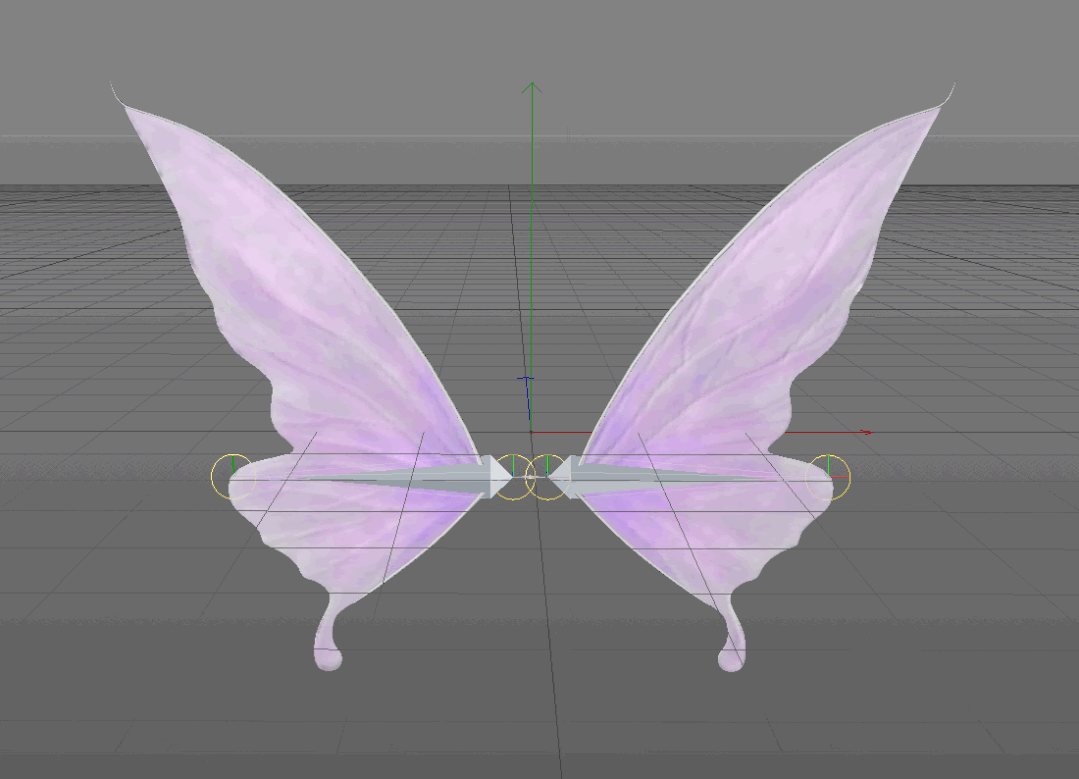

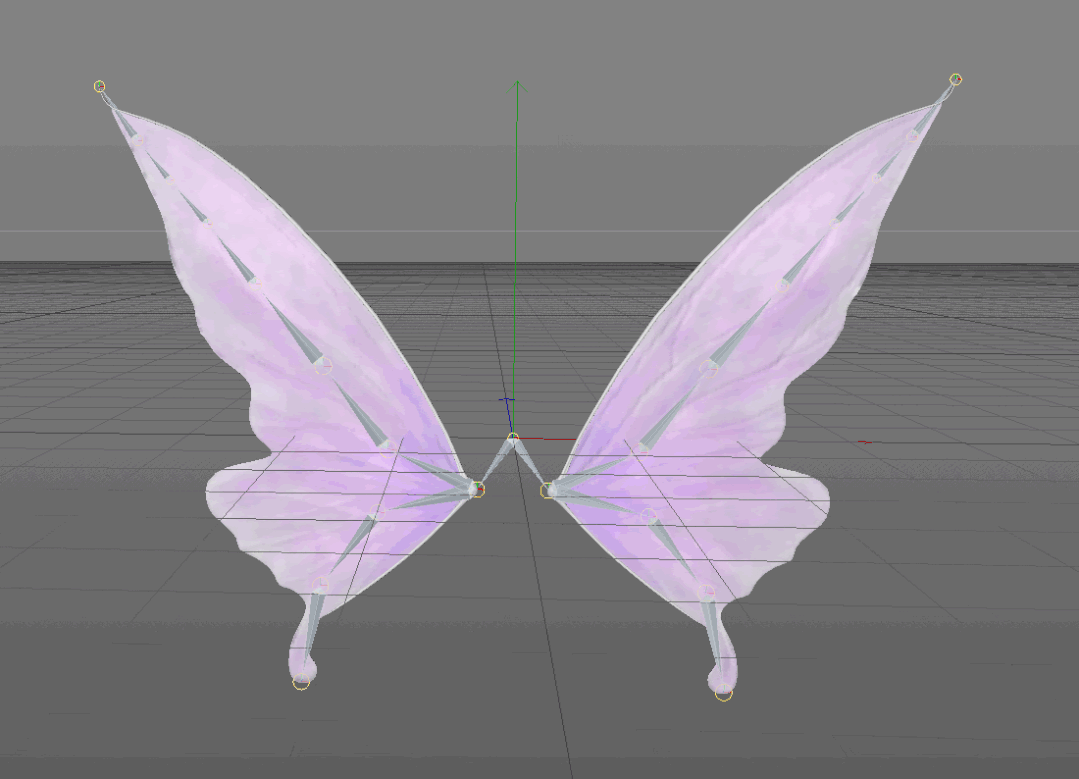

确定了模型效果后，接下来就需要对模型进行绑定和动画了。由于蝴蝶的翅膀动画一般是相对较硬的，所以按照常规的非实时渲染流程只加了2根骨骼。但这样有个问题是在引擎中加物理效果时，随动效果很硬，很难给用户感知到翅膀的随动感。这里解释下，引擎中的物理效果是基于链式骨骼节点来进行动画的，可以想象成你甩动一条铁链那种感觉，铁链的节点数越少，甩动肯定就越硬，随动效果也就越不明显。所以，为了能让用户对随动有比较强的感知，就需要增加骨骼节点数，增强随动效果。动画搞定后，还需要给开发渲染一个demo动画作为后期调整的参考
7、增加2D氛围元素

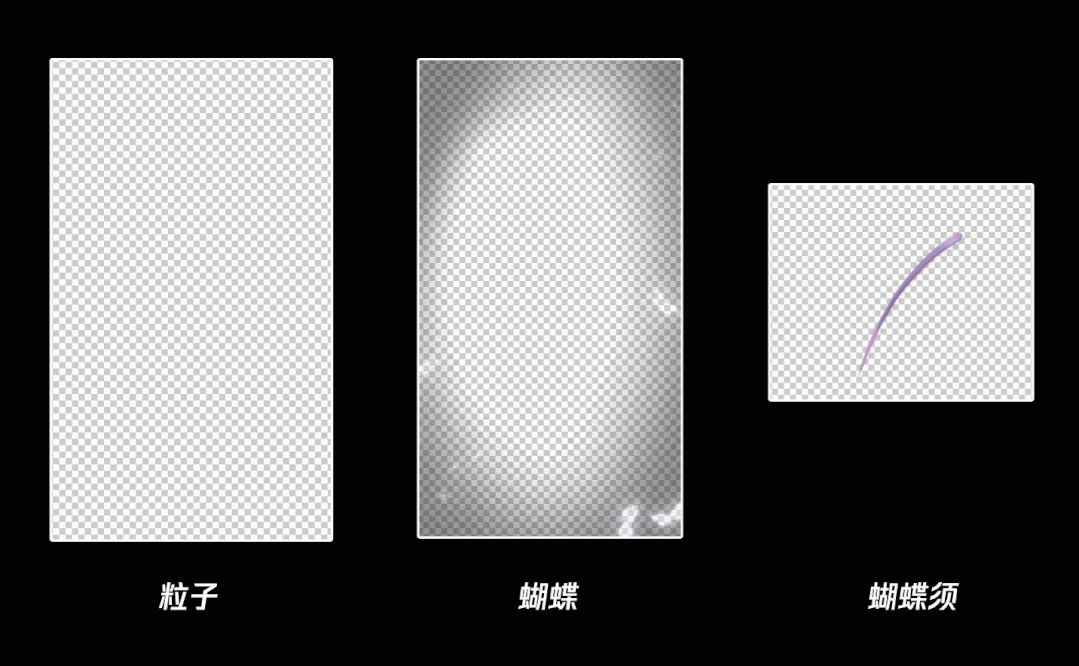

做完3D部分，整体的玩法还是比较干，所以还需要增加一些2D的氛围。这些动画都是通过pag来实现的。
8、效果实现
最后想把玩法实现落地，我们需要用到特效工具Tencenteffect，大家也可以到这个https://effect.qq.com网站上下载这个软件。在这个软件中就可以配置好这个特效玩法了，具体怎么做，下载这个软件后里面会有一些基础教程。下面就是最终在引擎中优化后，用户拍摄的真实效果，一个相机滤镜效果就做出来了，大家可以在QQ小世界中玩玩。9、结果及反思
一开始做这个玩法的时候，更多的是想作为新能力的探索尝试，因为觉得这个全身玩法对用户来说，拍摄成本比较高。但最后却发现这个玩法的数据非常不错，用户很喜欢，成了爆款。我自己也去调研了用户的拍摄情况，从用户拍摄的结果上看，你永远不知道你的用户会如何使用这些效果，各种千奇百怪的拍法都有，感叹用户的创造力太强了。所以，如果从设计角度总结经验，可以大致判断一些倾向，比如新奇好看能打动她们，基于这样的判断后面也把这里用到的炫彩材质复用到其他玩法中，提升探索的边际价值。总结
在做3d模型的时候，一定要注意找到合适的参考。可以是细致的原画稿，可以是正确的结构图等等。参考找的好，更容易把东西做好。参考图细节越丰富，结构表达的越清晰，才能更好的把握模型结构，最终的渲染花的成本也会更低。如果模型结构都没啥细节，后期花的时间会更多，而且还很难出效果。模型想要做的好，最关键就是在于造型，造型好看白模就会比较好看，灯光和材质是加分。比如像光叔的这些模型，白模就已经无敌了。光叔的个人网站，https://zhelongxu.com/大家可以围观下，3D领域的天花板，很荣幸光叔还是我的学长，向他学习。好了，以上就是彩云在实际工作中做的一个爆款玩法设计的全过程，希望你有从中学到有价值的内容，别忘了点赞转发支持彩云。如果你对做特效感兴趣也可以加我微信与我交流，如果你还赚钱了，记得给彩云赞赏同乐~前面提到的无敌HDR，原图有46M，超高清，颜色信息非常丰富。我经常使用，像渲染一些多彩的玻璃之类非常好用。
