EBSD数据分析教程——OIM analysis中如何将schmidt map颜色映射到反极图中
科学指南针一测试万事屋
发表于
点击下方卡片 预约 即可快速预约课程。

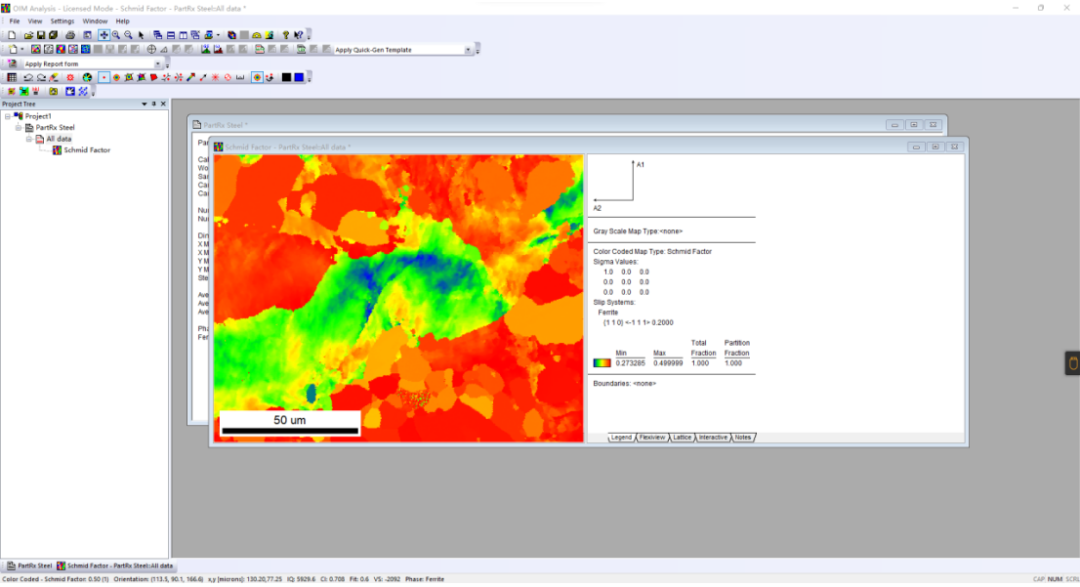

在利用OIM analysis进行EBSD数据分析时，我们可以利用schmidt map很好的表征组织中各个晶粒某一滑移系schmidt因子的大小，但是无法将各个晶粒的取向信息和schmidt因子的大小结合起来。

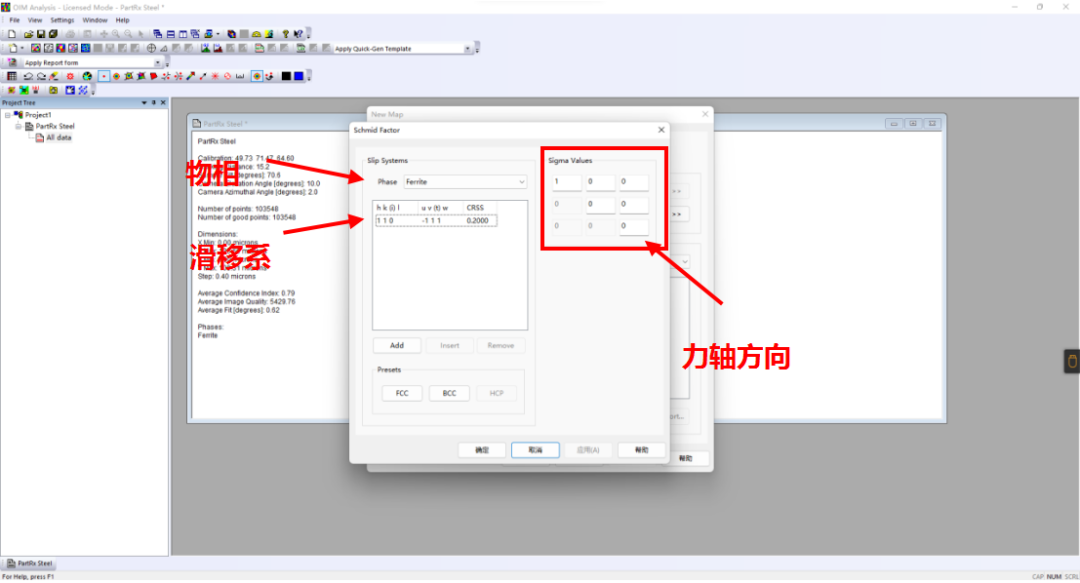

在OIM analysis中，schmidt map的颜色梯度表示schmidt因子的大小，如果我们将schmidt map的颜色映射到反极图或者极图中，我们就可以将取向信息和shcmidt因子大小信息结合起来。
下面我们介绍下在OIM nanlysis中具体是如何操作的。

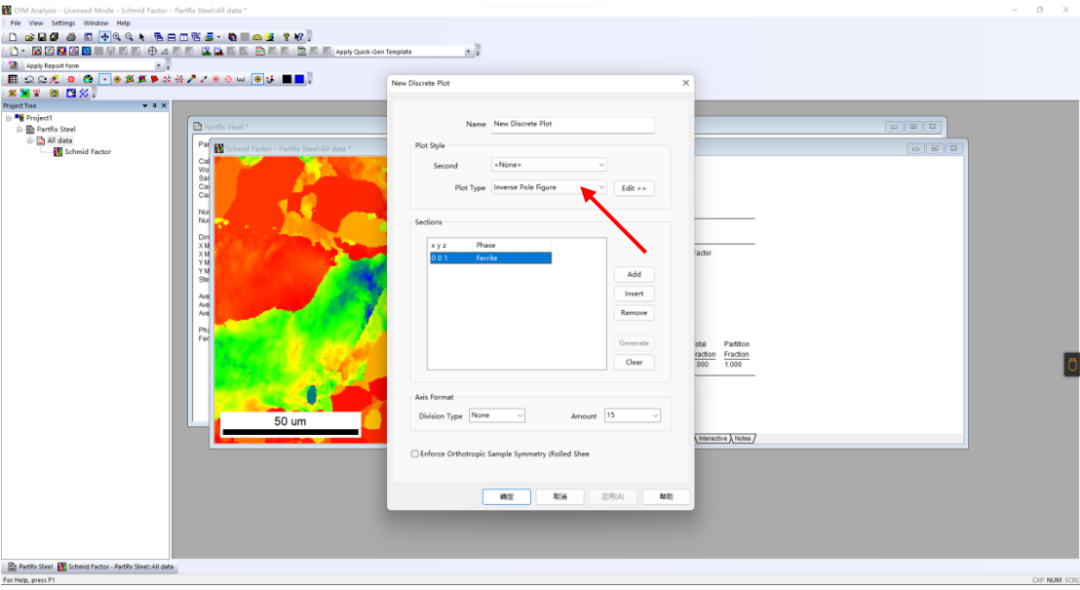

生成new discrete plot，plot类型选择inverse polar figure

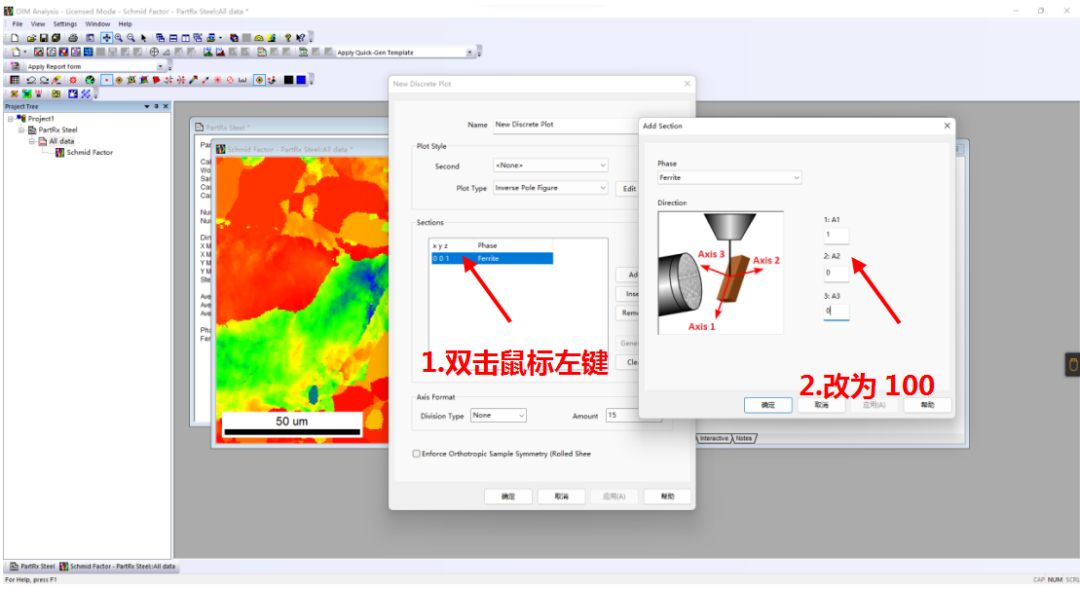

将反极图投影方向设置为schmidt map设置的力轴方向。投影方向和力轴方向也可以不统一，根据自己的需求设置。

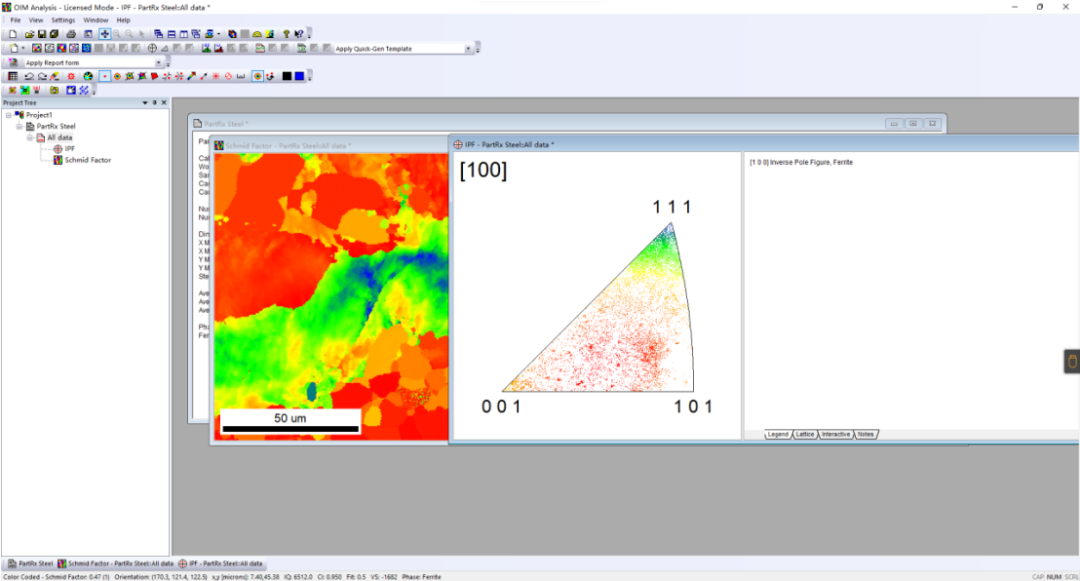

在schmidt map颜色映射到反极图上。在schmidt map上点击鼠标右键，点击弹出快捷菜单中的apply color as highlight。
